Grand AV USB 2.0 Pro


Мобильность — неотъемлемый атрибут современного человека. Сотовые телефоны, наладонные компьютеры, ноутбуки — все это ежедневно сопровождает нас в нашей жизни, принося немалую пользу, год за годом предоставляя нам все более широкий круг возможностей. Например, не в таком далеком прошлом, когда Wi-Fi только-только начал появляться в коммуникаторах и сотовых телефонах, мы задавались вопросом — какую пользу (конечно, кроме банального Интернета) принесет эта технология в мобильную связь? И что? Незаметно к нам пришел Skype, сделав мобильную связь еще более универсальной, практичной и доступной. И это только один из множества подобных эпизодов нашей с вами жизни!

Сегодняшний наш обзор посвящен как раз такому устройству, которое, может быть, вызовет недоумение или неподдельный восторг. Ведь мы будем рассматривать устройство видеозахвата, способное превратить любой современный ноутбук (хотя никто не помешает вам использовать это устройство на стационарном компьютере) в самую настоящую станцию видеозахвата! Всего только нужно, что свободный USB—порт. Называется это устройство Grand AV USB 2.0 Pro, и предоставлено оно нам на тестирование фирмой ООО «Видео контроль», одно из направлений деятельности которой — создание, передача и воспроизведение различных мультимедийных данных.

Данный обзор и тестирование устройства проводились на ноутбуке Acer Aspire 4520, который имеет следующие основные параметры:

  • Процессор — AMD Athlon 64x2 Dual Core TK-55 (1,8 ГГц, 2x256 Кб L2 cache)
  • Память — 2 ГБ DDR2
  • Жесткий диск — Hitachi HTS541616J9SA00 (160 ГБ, 5400 RPM, SATA)

Начнем наш обзор с «одежки»:

Яркоинформативная «одежка», не правда ли? Именно с нее мы и получаем первую информацию об устройстве.

Вольный и немного сокращенный перевод рекламного слогана, напечатанного на коробке: «Grand AV USB 2.0 Pro» — это небольших размеров USB 2.0 устройство, способное с легкостью захватить видео в реальном времени на ваш ноутбук».

От маркетинговых заявлений перейдем к техническим характеристикам устройства, кои делятся производителем на аппаратные (Hardware Features) и программные (Software Features):

Аппаратные характеристики:

Параметр Значение
Форм — фактор устройства
Внешнее, с интерфейсом USB 2.0
Подключаемые входы
Композитный, S-видео, аудио
Поддерживаемые форматы
PAL, SECAM, NTSC
Совместимость
Windows XP (32/64 bit), Windows Vista (32/64 bit)
Сертификация драйверов
Microsoft’s WHQL
Windows DTM (Vista)

Программные характеристики:

  • сжатие видео- и аудиопотоков в реальном времени в формат DivX;
  • поддержка функций фотографирования и редактирования видео;
  • поддержка следующих разрешений:
    • 160х120;
    • 320х240;
    • 352х240;
    • 352х480;
    • 640х480;
    • 720х480.

И в конце приведем требования к компьютеру, необходимые для реализации всех вышеназванных возможностей:


Операционная система

Microsoft Windows XP

Microsoft Windows Vista

Процессор

Pentium 4 2,4 ГГц или лучше

Pentium D 3,0 ГГц или лучше

Память

512 МБ

1 ГБ

Необходимые разъемы

1 свободный USB 2.0 порт

Учитывая вышеприведенные характеристики, можно предположить, что сжатие видеосигнала осуществляется силами центрального процессора компьютера. Так ли это? Увидим позже.

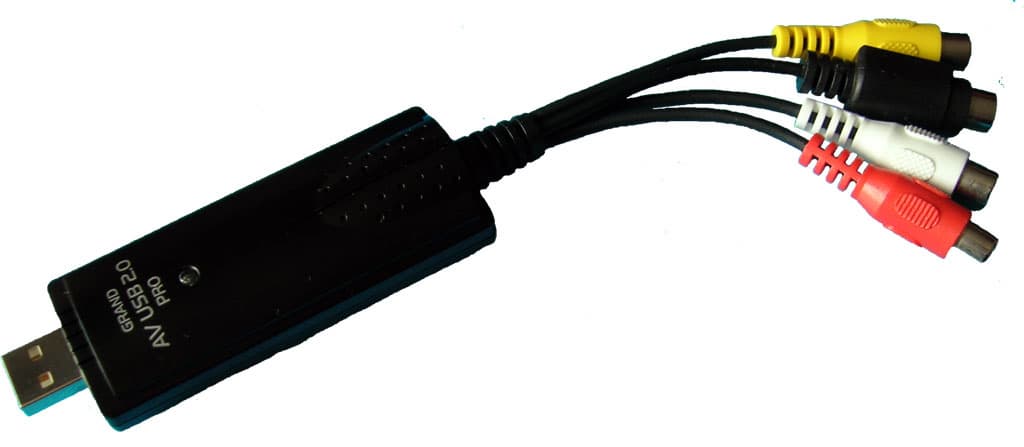

Уделим немного внимания внешнему виду «Grand AV USB 2.0 Pro»:

Достаточно небольшое, аккуратно сделанное устройство. Материал корпуса — пластмасса, люфты и скрипы отсутствуют полностью. На верхней половине — синий светодиод, сигнализирующий о включенном (то есть подсоединенном) состоянии.

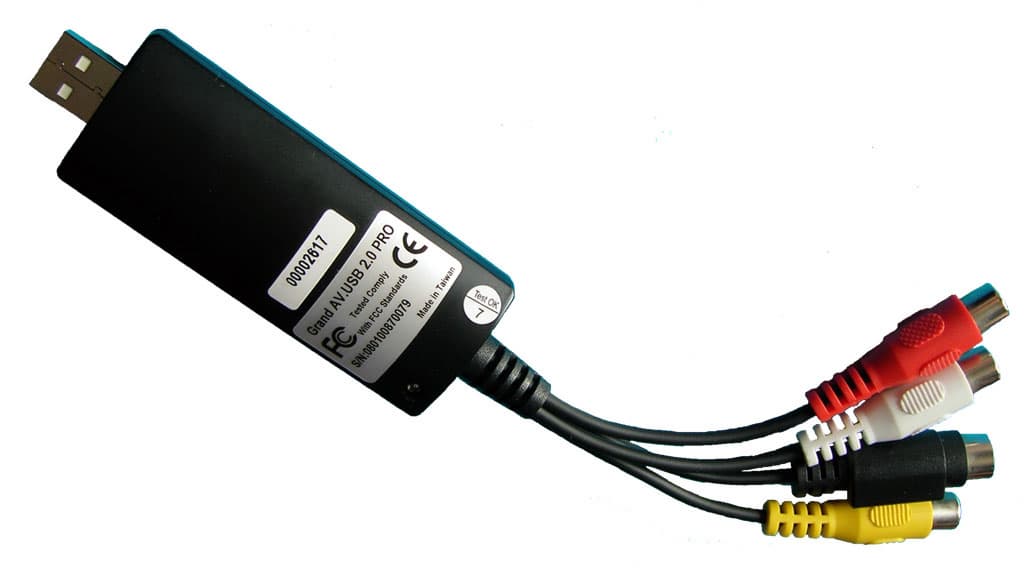

С обратной стороны — две наклейки (с серийным номером и гарантийной пломбой). Вес «Grand AV USB 2.0 Pro» невелик, но достаточен, чтобы из вертикально расположенного USB-разъема произошло самопроизвольное отключение устройства под действием собственного веса устройства. С горизонтально расположенными USB-портами таких проблем нет.

Пара слов о комплекте поставки — он минимален. В комплект входит «Grand AV USB 2.0 Pro», небольшая инструкция и диск с программным обеспечением. На диске можно найти драйвера для Windows XP/Vista как в 32-х, так и 64-х битном исполнении. Кроме того, там же, на диске, находится «CyberLink PowerDirector» — довольно несложный в освоении и работе видеоредактор, регистрационный номер для которого напечатан на самом диске.

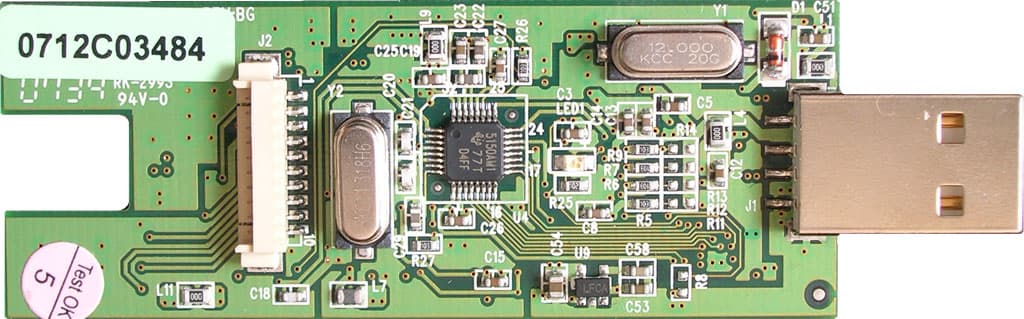

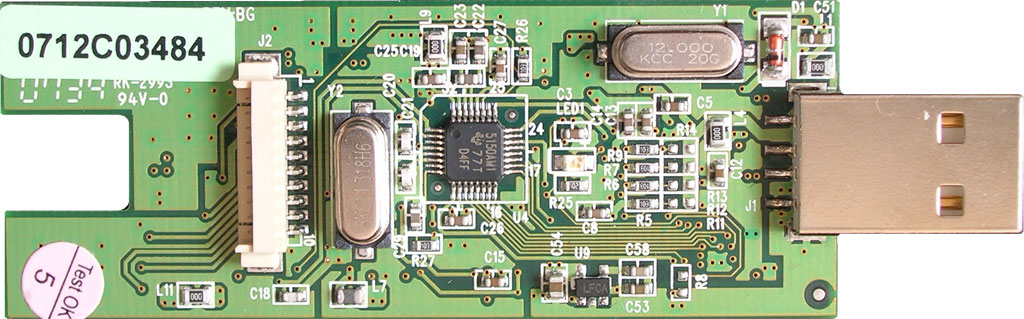

Произведем «вскрытие» устройства:

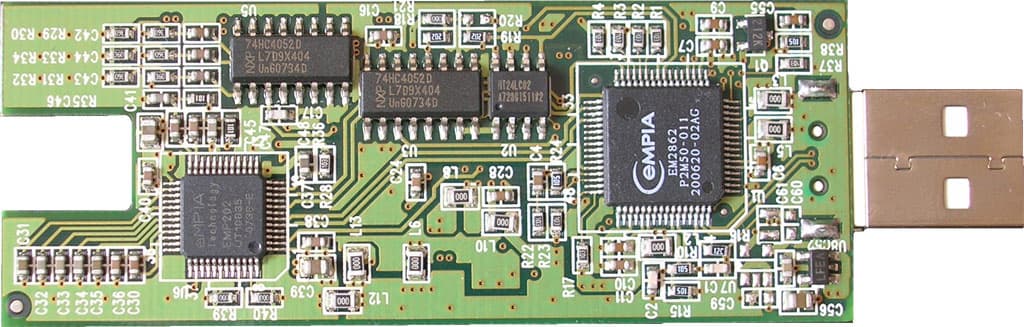

Ключевым элементом на этой стороне платы является чип USB 2.0 аудио/видео-контроллера EM2862 от EMPIA Technology. Среди его функций нет аппаратного сжатия видеосигнала, поэтому наша ранее высказанная догадка об использовании для сжатия видеосигнала центрального процессора компьютера получает подтверждение. Небольшой чип слева от EM2862 — это HT24LC02, постоянное запоминающее устройство (ПЗУ) c последовательным двухпроводным интерфейсом, содержащее в себе встроенное программное обеспечение. Немного в стороне от этих чипов размещен двухканальный 20-битный чип-кодек AC’97 — EMP202 от этой же фирмы, отвечающий за передачу звука. Также здесь размещены два мультиплексора аналоговых сигналов 74HC4052D.

На второй стороне платы есть лишь один чип — это 9-ти битный аналого-цифровой преобразователь TVP5150AM1 от компании Texas Instruments.
На этом «железная» часть нашего повествования окончена, и далее перейдем к программной части.

При первом подключении «Grand AV USB 2.0 Pro» к компьютеру на экран выйдет предложение об установке драйвера. Сам драйвер находится в одной из папок на диске, установка его абсолютно тривиальна и не вызывает затруднений. После установки драйвера, в диспетчере устройств появится еще одна позиция:

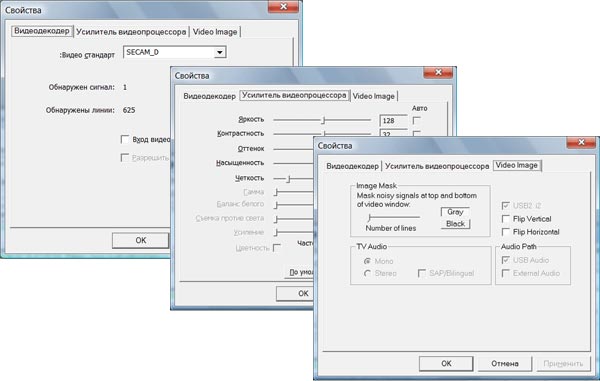

Эта позиция означает, что драйвер установлен корректно, и можно начинать работу. Драйвер предоставляет нам следующие настройки, доступные из любого программного обеспечения для видеозахвата:

Первые две вкладки имеются практически на всех устройствах видеозахвата, можно сказать, что их наличие — признак хорошего тона. А третья вкладка — немного интереснее: здесь можно «на лету» реализовать «кроппинг» изображения по всему его периметру (движок «Image Mask»):

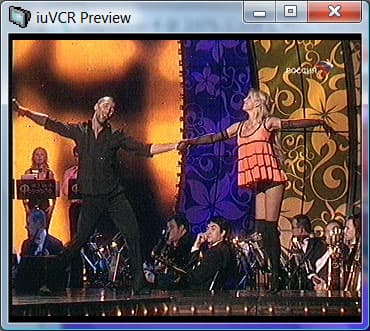

Без кроппинга
С кроппингом

Здесь же, в этой вкладке, можно указать зеркальное отображение изображения по вертикали и по горизонтали.

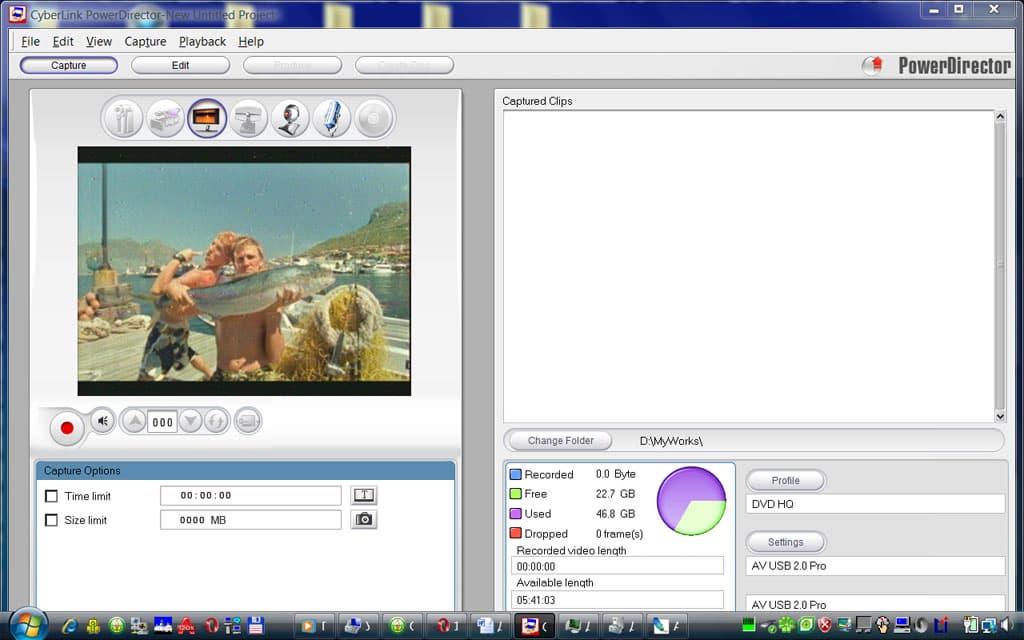

Разобравшись с настройками драйвера, установим и запустим идущий в комплекте «CyberLink PowerDirector». После установки и регистрации программы нам откроется ее основное окно:

Программа достаточно простая, все необходимые функции (захват, монтаж, вывод) в ней имеются. Русский язык в ней, к сожалению, отсутствует. Это обстоятельство немного затрудняет освоение программы, хотя, повторимся, — дальнейшая работа с программой не вызывает затруднений (подробнее о программе можно прочитать здесь).

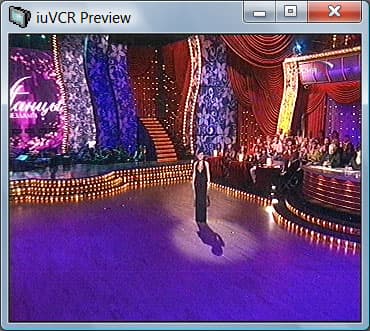

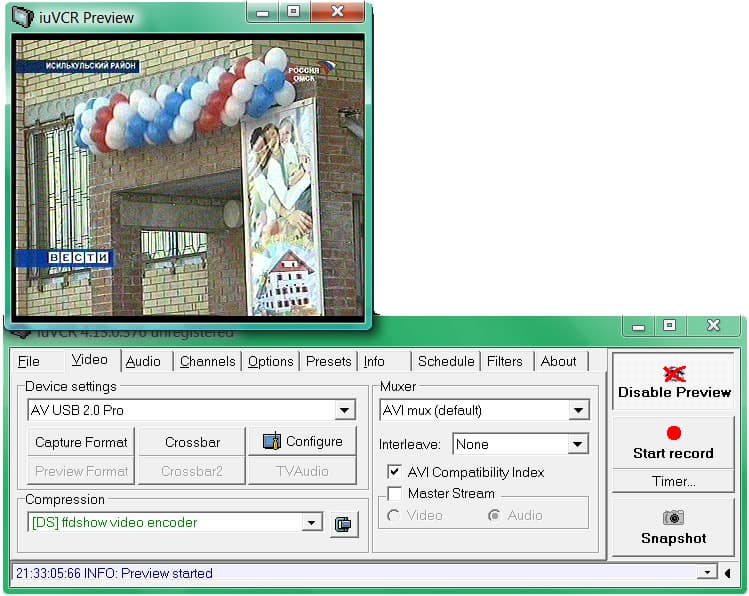

То программное обеспечение, что предлагается нам в комплекте с «Grand AV USB 2.0 Pro», по каким-либо причинам может не устроить конечного пользователя, и поэтому мы проведем еще один тест — мы попробуем использовать стороннее программное обеспечение. В этом качестве мы попытаемся использовать популярную утилиту «iuVCR» и не менее популярный среди обычных пользователей «Pinnacle Studio» 10-й версии. Начнем с «iuVCR»:

Программа с легкостью распознала устройство видеозахвата, и дальнейший процесс работы с устройством ничем не отличался от работы со стандартной платы видеозахвата. Каких-либо проблем, включая пропуски кадров либо рассинхронизации звука и изображения, не наблюдалось.

Давайте рассмотрим такой момент, как загрузка центрального процессора во время работы «Grand AV USB 2.0 Pro»:

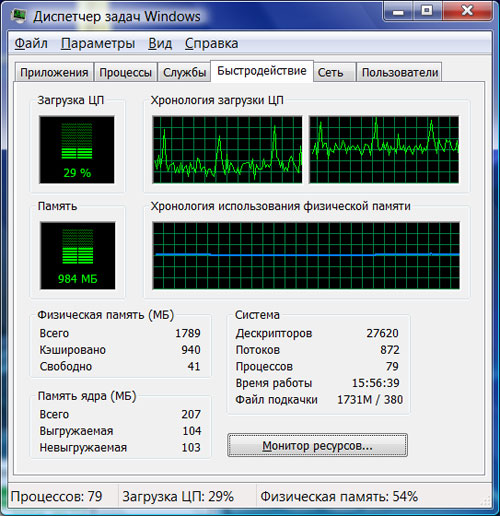

На этом скриншоте показан график загруженности процессора в момент захвата видеопотока. Видно, что два ядра центрального процессора загружены неравномерно, и средняя загрузка ядер составляет около 30%. Запас более чем достаточен!

Стоимость аппарата в розничной сети (количество предложений) на данный момент составляет Н/Д(1), что, вкупе с простотой установки и использования, является несомненным плюсом.

В завершении обзора хочется сказать следующее: «Grand AV USB 2.0 Pro» предназначен, прежде всего, тем пользователям, которые хотят, чтобы их ноутбук ни в чем не уступал монструозному десктопу. И это устройство на шаг приближает их к заветной цели. А если ноутбук — это не ваш выбор, то в этом случае вы получаете полноценное устройство видеозахвата, для установки которого нет необходимости открывать системный блок. Достаточно подключить устройство к USB-удлинителю — и все заработает.

Автор статьи благодарит ООО "Видео контроль"
за предоставленное на тестирование оборудование
