Обзор 23,8-дюймового IPS-монитора Xiaomi Mi Desktop Monitor 1A 23.8”

Паспортные характеристики, комплект поставки и цена

Модель Xiaomi Mi Desktop Monitor 1A 23.8″ (XMMNT238CZ)
Тип матрицы ЖК-панель типа IPS со светодиодной (WLED) краевой подсветкой
Диагональ 60,5 см (23,8 дюйма)
Отношение сторон 16:9
Разрешение 1920×1080 пикселей
Шаг пикселей 0,275 мм
Яркость (максимальная) 250 кд/м² (типично)
Контрастность 1000:1 (типично)
Углы обзора нет данных
Время отклика 6 мс (от серого к серому — GTG)
Количество отображаемых цветов 16,7 млн (8 бит на цвет)
Интерфейсы видеовход HDMI
Совместимые видеосигналы до 1920×1080/60 Гц (отчет MonInfo для входа HDMI)
Акустическая система отсутствует
Особенности
  • регулируемый разгон матрицы
  • отсутствие мерцания подсветки (нет ШИМ)
  • антибликовая поверхность матрицы
  • условно безрамочный дизайн
  • подставка: наклон 6° вперед и 18° назад (измерено в iXBT.com)
Размеры (Ш×В×Г) 539×419×180 мм
Масса 4,2 кг
Потребляемая мощность 24 Вт максимум (12 В, 2 А)
Напряжение питания (внешнего адаптера) 100—240 В, 50/60 Гц
Комплект поставки (необходимо уточнять перед покупкой)
  • монитор
  • комплект основание подставки
  • адаптер питания (100—240 В, 50/60 Гц на 12 В, 2 А; кабель 1,5 м)
  • кабель HDMI (1,5 м)
  • краткое руководство
Розничные предложения

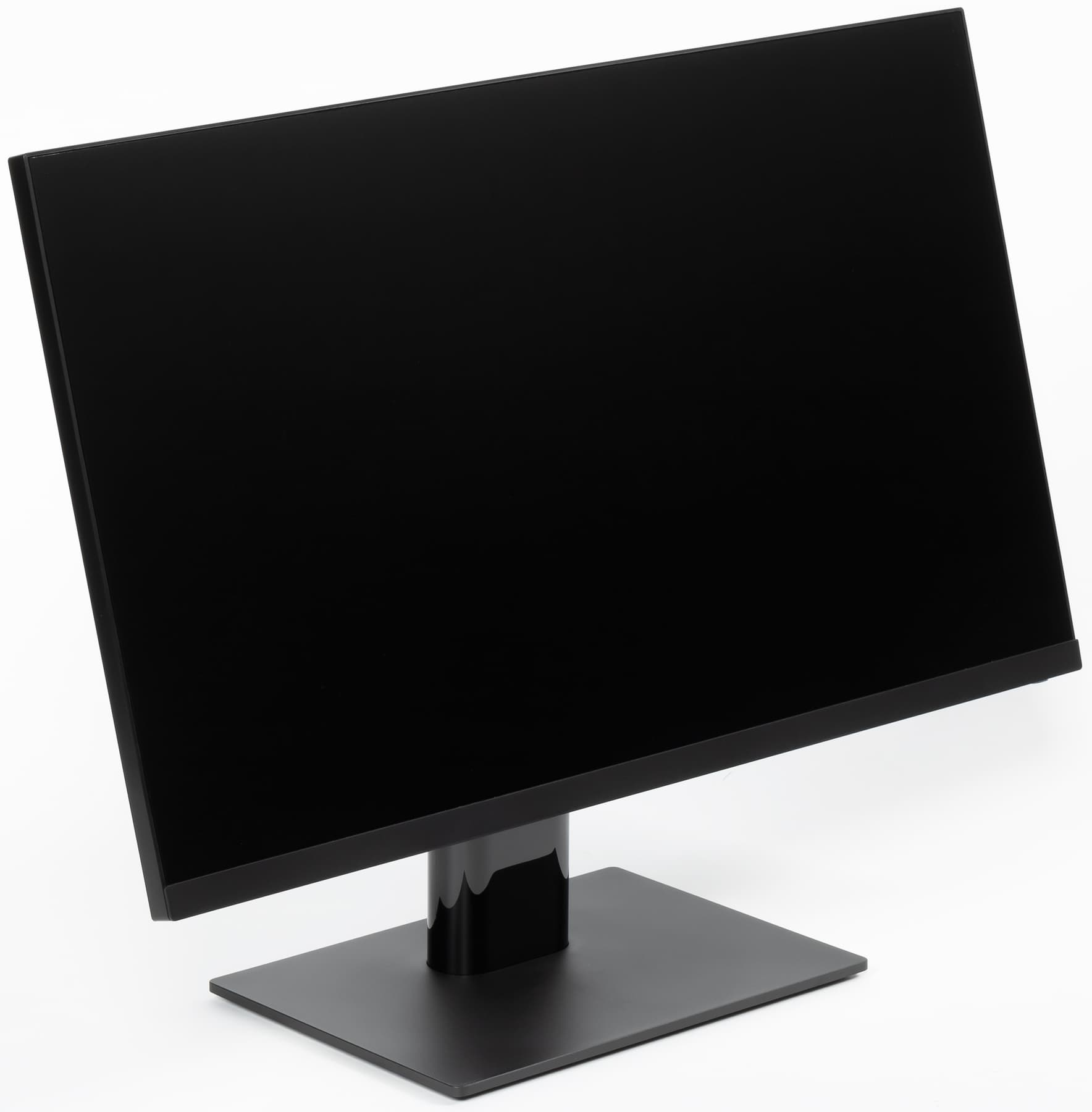

Внешний вид

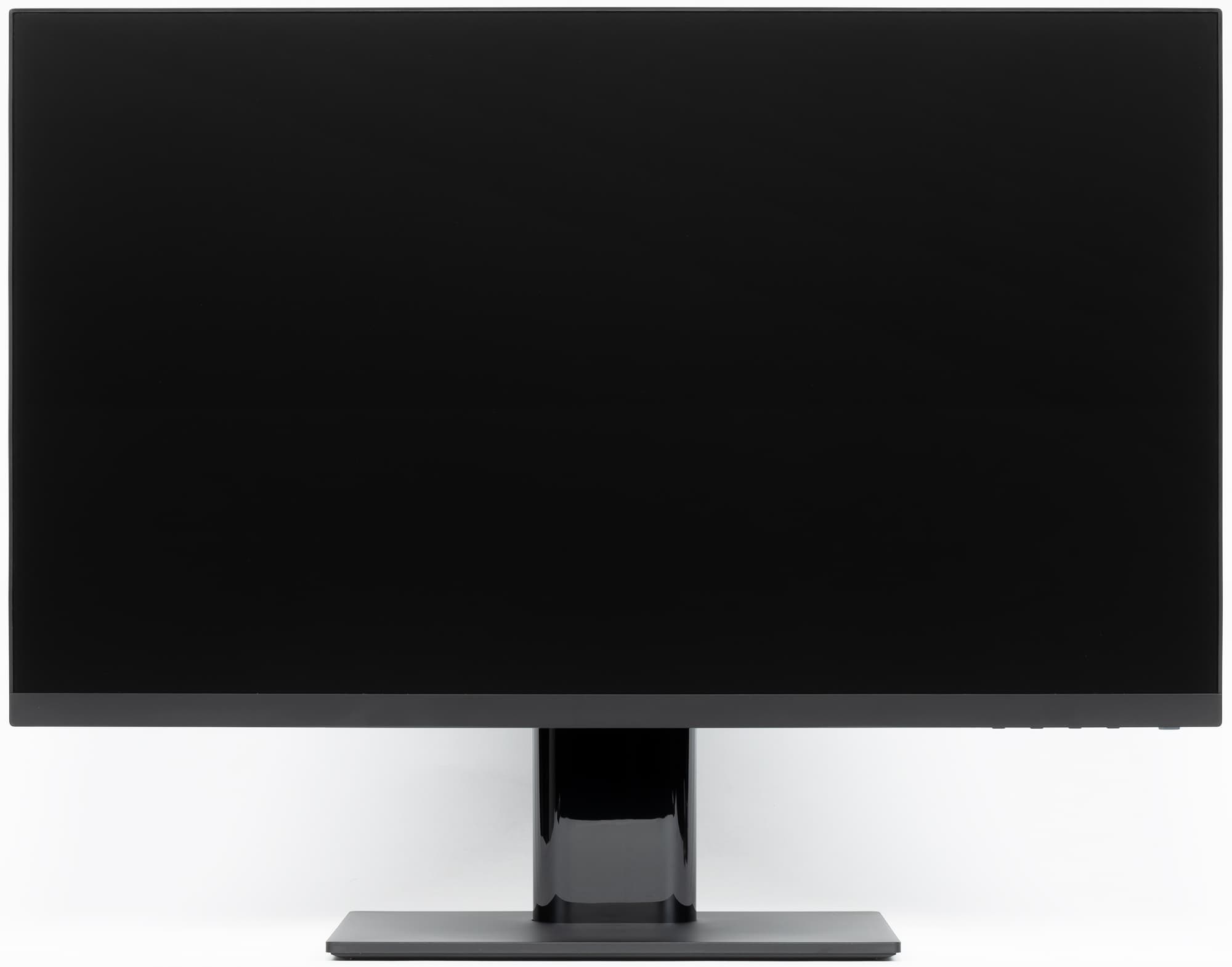

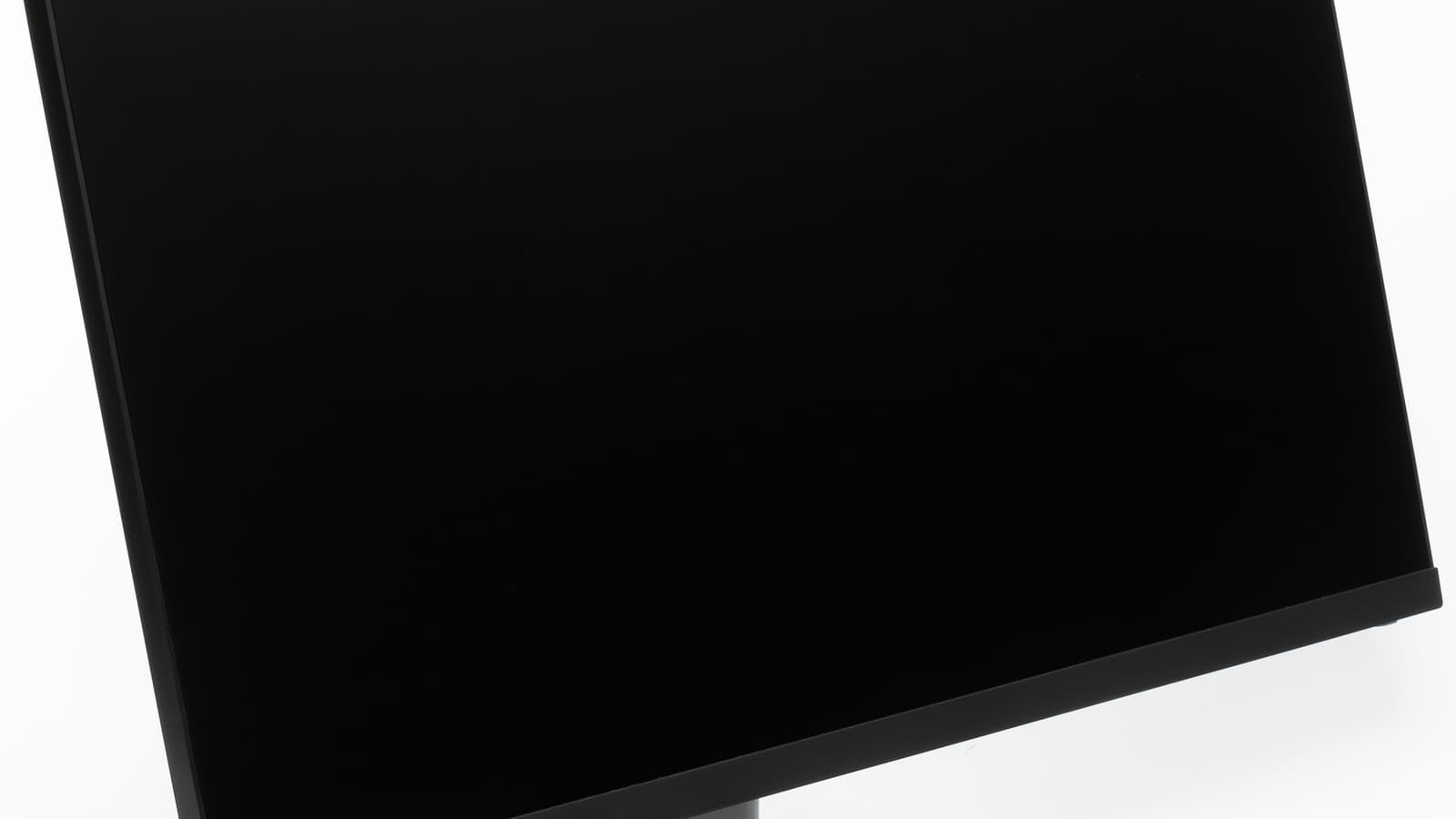

Внешняя поверхность матрицы черная, полуматовая, зеркальность выражена. Экран выглядит как монолитная поверхность, ограниченная снизу пластиковой планкой, а сверху и с боков — узкой пластиковой окантовкой. Выведя изображение на экран, можно увидеть, что на самом деле между внешними границами экрана и собственно областью отображения есть неширокие поля — по 6 мм до внешних краев сверху и по бокам и 1,5 мм до планки снизу. Окантовка, планка и задняя панель блока экрана изготовлены из черного пластика с матовой поверхностью, глянцевыми выполнены только небольшие участки на задней панели, образующие логотип производителя. Кожухи основания подставки, верхний торец стойки подставки и торцы адаптера питания также черные пластиковые и матовые, а боковые поверхности стойки подставки и адаптера — глянцевые. Глянцевый черный пластик не выглядит хорошим решением, так как на нем заметны следы от пальцев и любые повреждения. В итоге такие поверхности через какое-то время, точнее почти сразу после снятия защитной пленки, выглядят неопрятно.

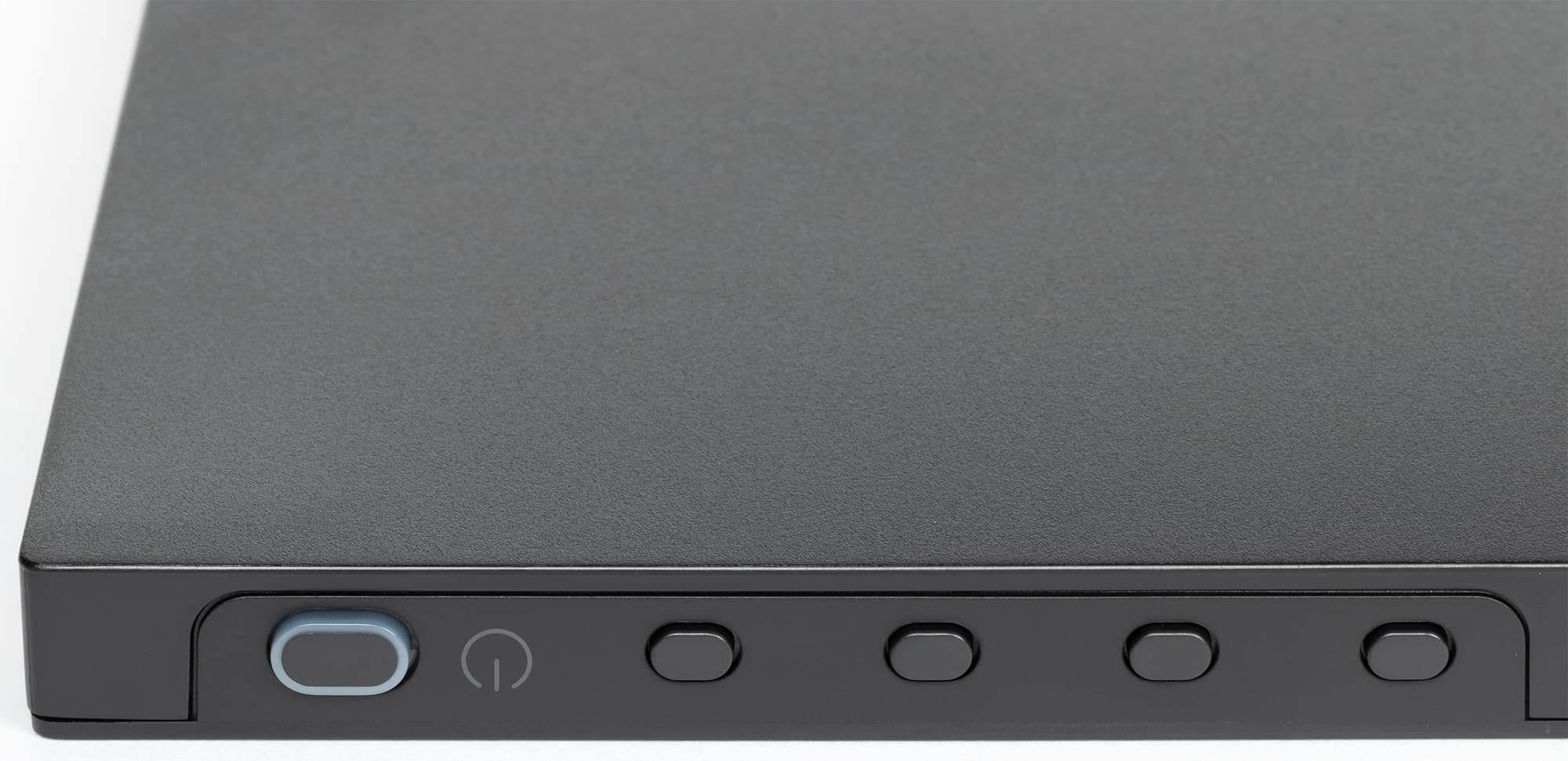

На нижнем торце ближе к правому краю расположены кнопки управления и кнопка питания, совмещенная с индикатором состояния.

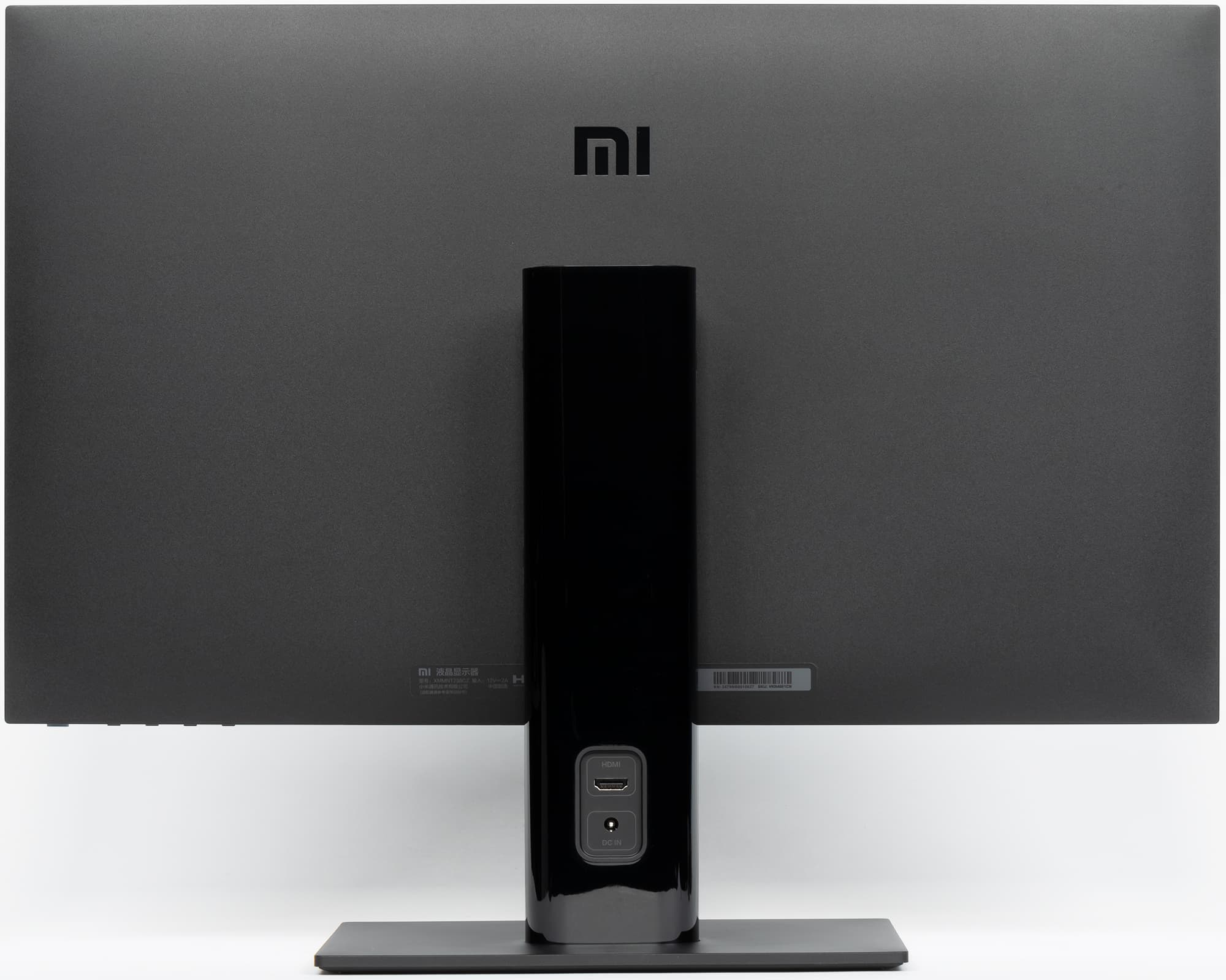

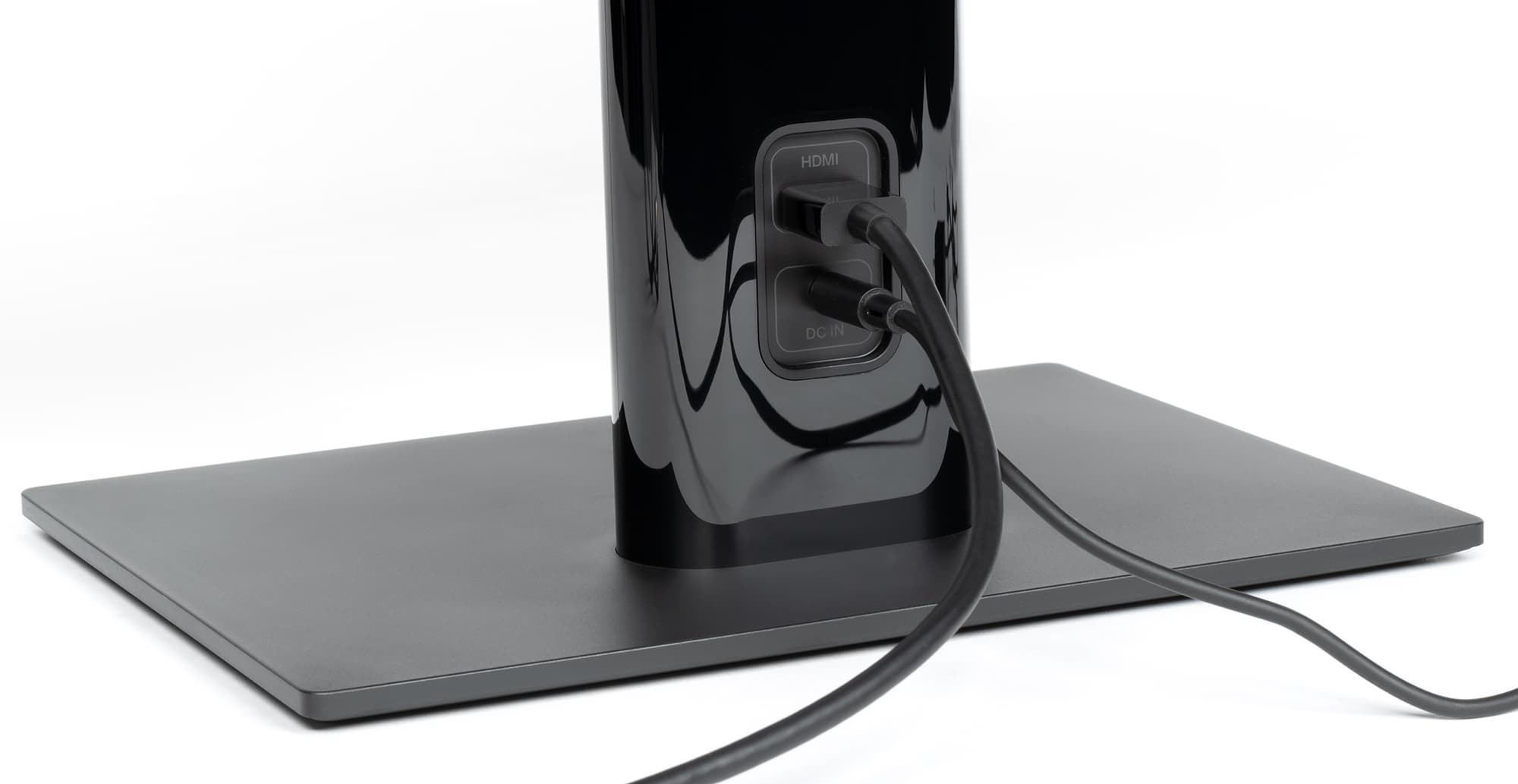

Разъем питания и единственный интерфейсный разъем размещены в неглубокой нише сзади на стойке подставки и ориентированы назад. Подключать кабели к этим разъемам удобно. Провода уходят назад от стойки, что делает внешний вид монитора с подключенными кабелями более аккуратным.

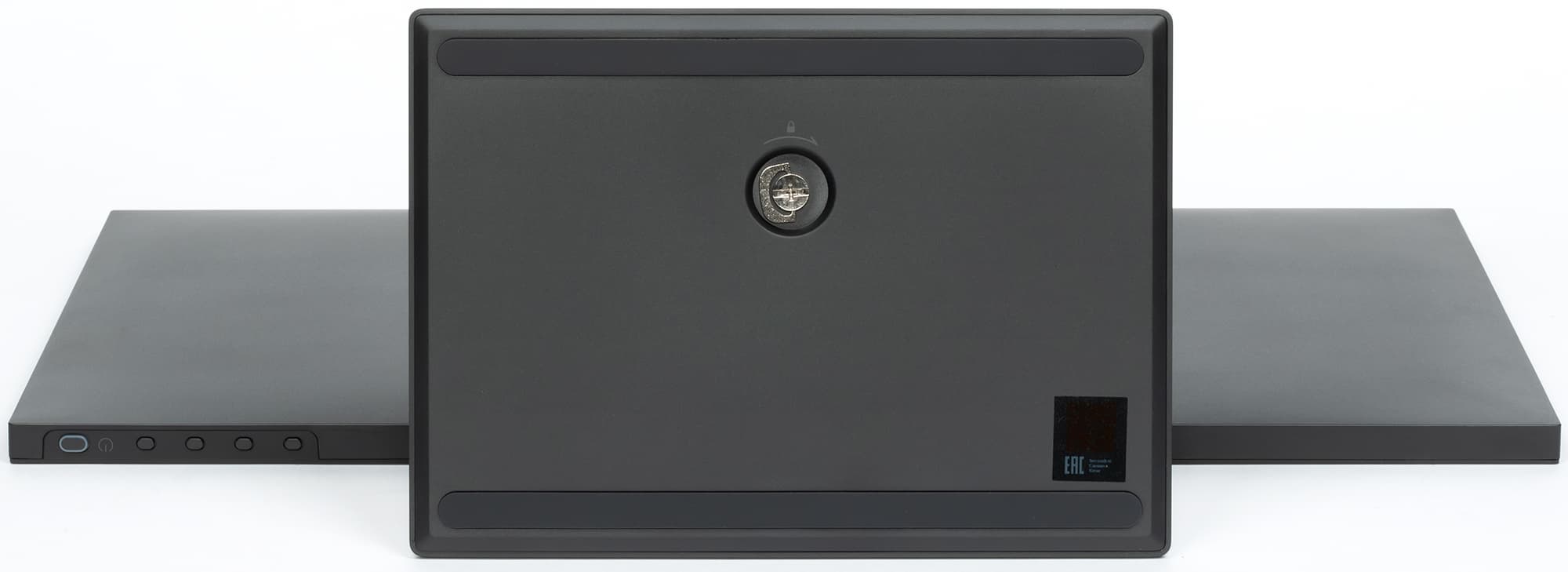

Подставка состоит из двух частей — из плоского основания и стойки. Горизонтальная поверхность основания позволяет на нем что-то разместить, например мелочевку или край клавиатуры, что позволяет эффективнее использовать площадь рабочего стола.

Конструкция подставки достаточно жесткая, так как ее несущие элементы изготовлены из толстой штампованной стали и алюминиевого сплава. Стоит монитор устойчиво. Резиновые накладки снизу на основании подставки защищают поверхность стола от царапин и предотвращают скольжение монитора на гладких поверхностях.

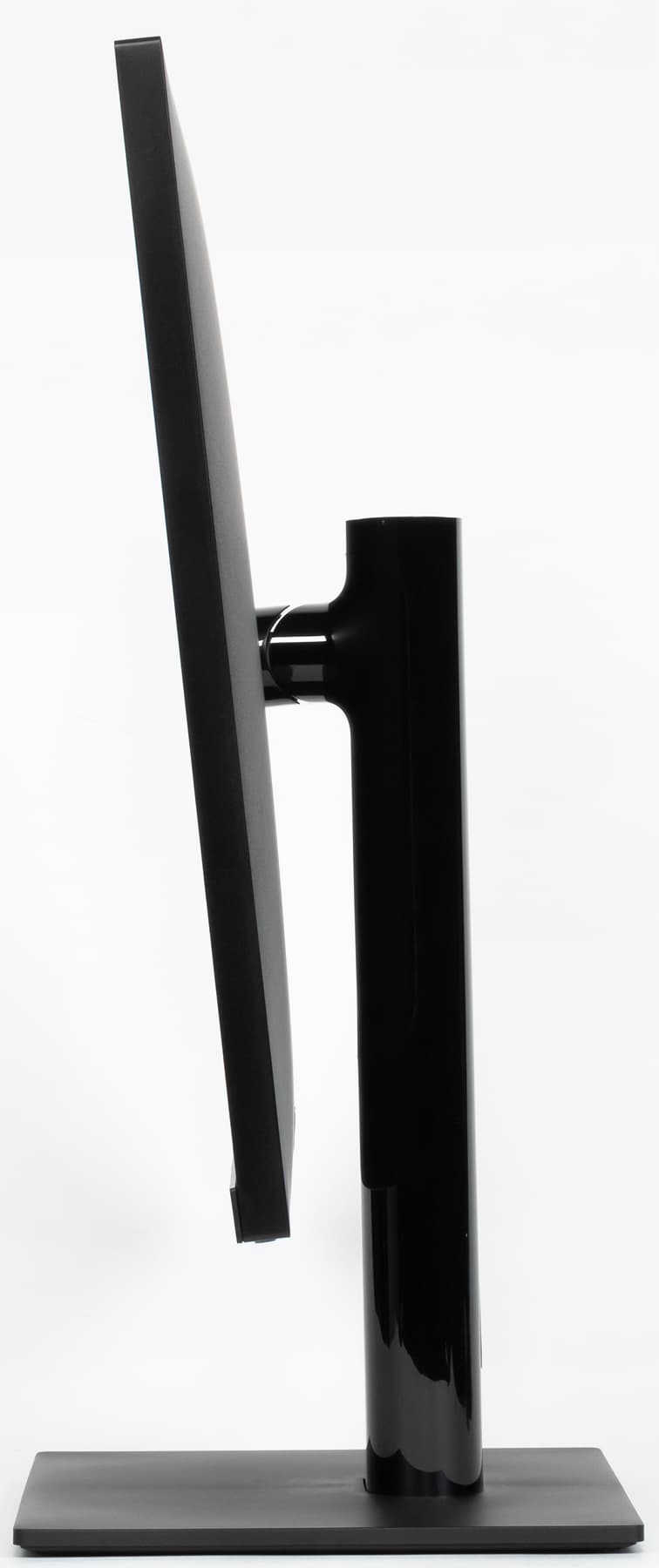

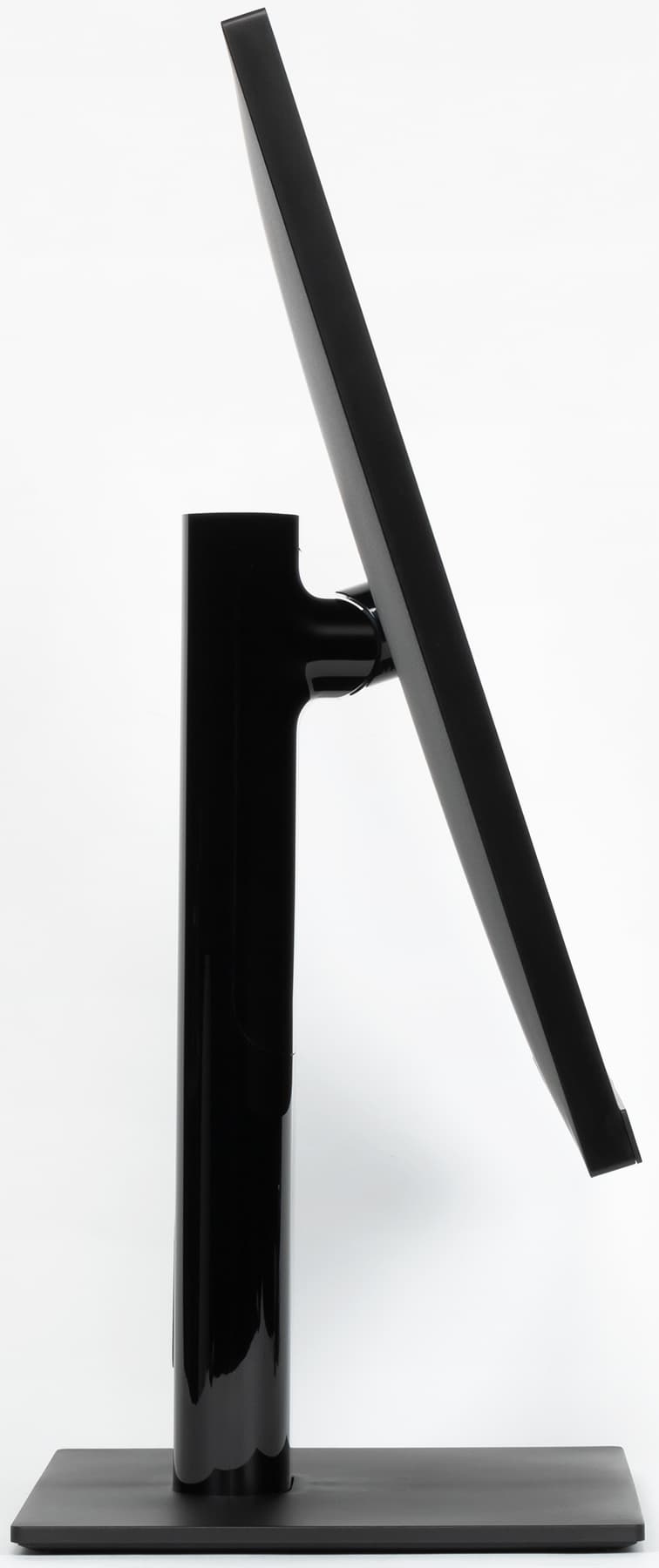

Штатная подставка позволяет немного наклонить блок экрана вперед и отклонить назад. Стойка похожа на те, которые позволяют регулировать высоту монитора, но только похожа. На выступающий «пенек» стойки можно повесить наушники с достаточно узким оголовьем.

Крепление к VESA-совместимому кронштейну не предусмотрено.

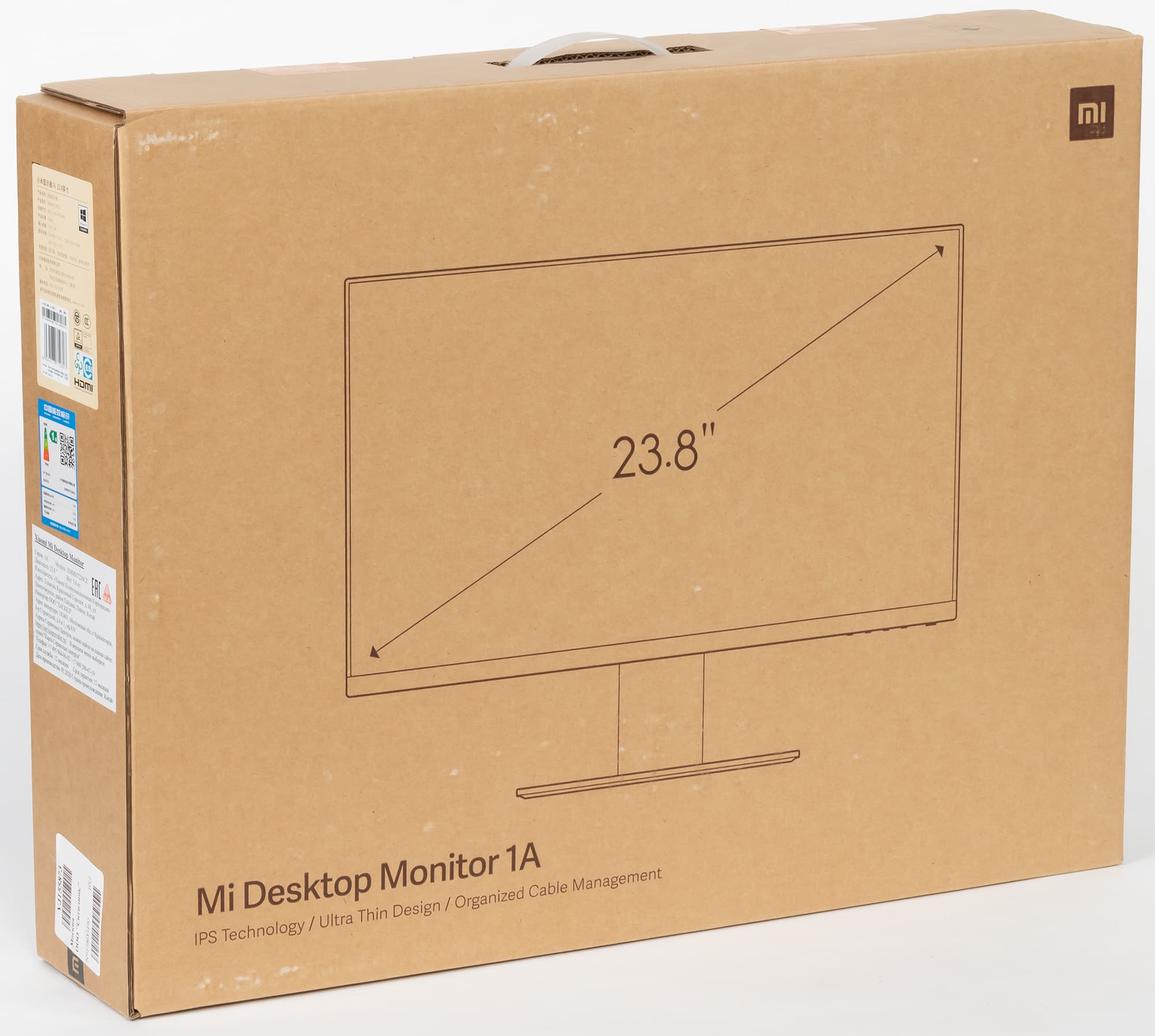

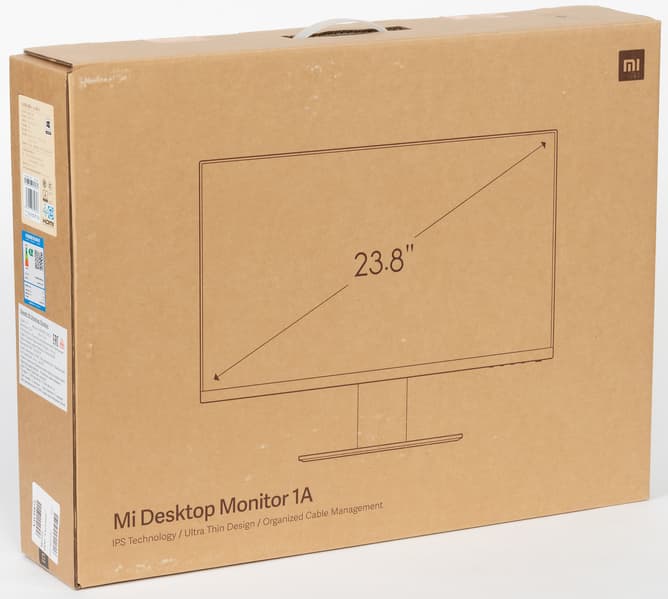

Монитор нам достался упакованным в скромно оформленную коробку из гофрированного картона. Внутри коробки для распределения и защиты содержимого используются пенопластовые вставки. Переносить упакованный в коробку монитор можно одному, ухватившись за пластиковую ручку сверху. Которая благополучно оторвалась после нескольких подъемов с монитором внутри коробки.

Коммутация

Монитор оснащен одним единственным интерфейсом — HDMI. Выхода на наушники нет, что при наличии HDMI нелогично.

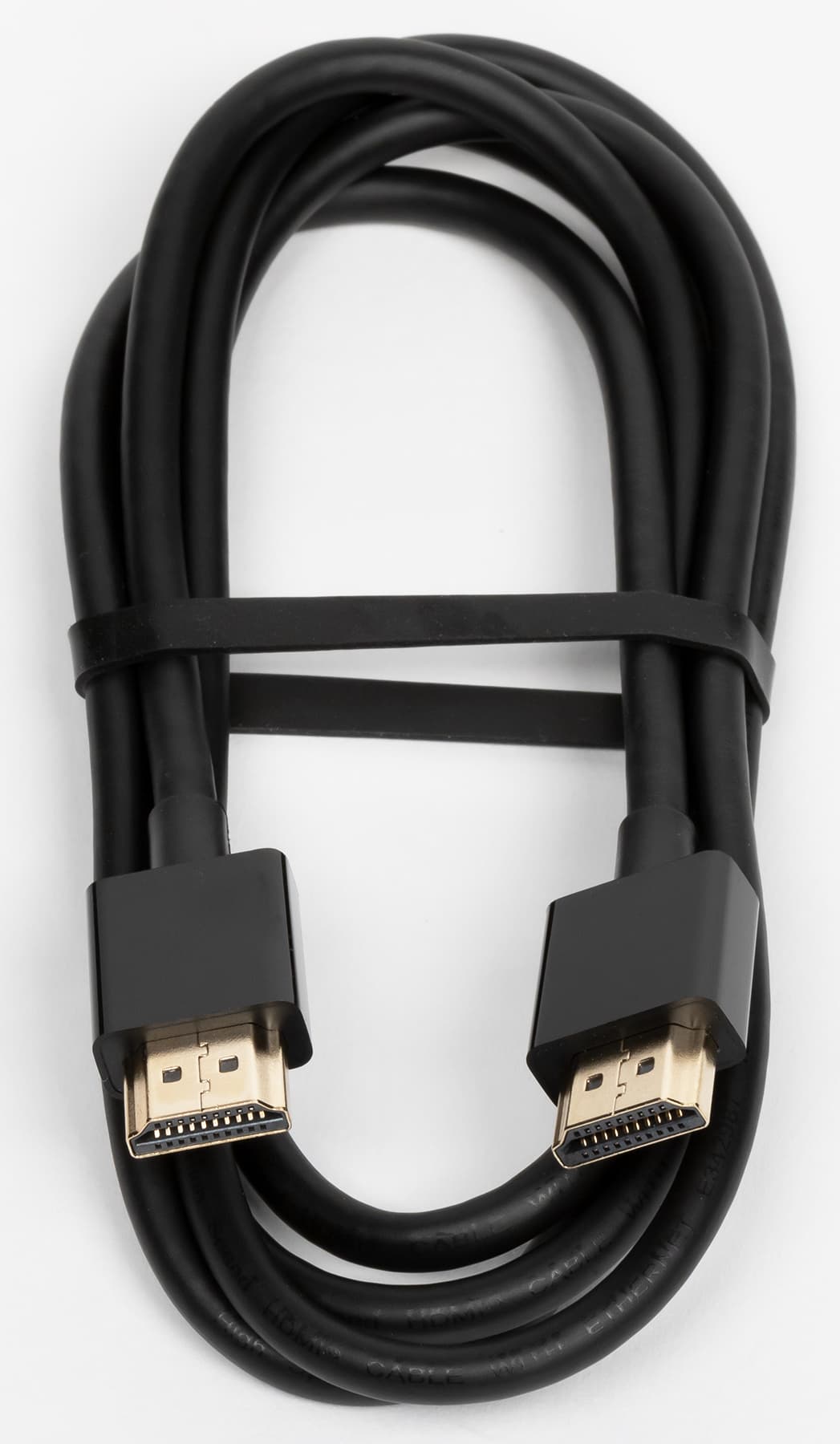

К монитору прилагается HDMI-кабель длиной 1,5 м.

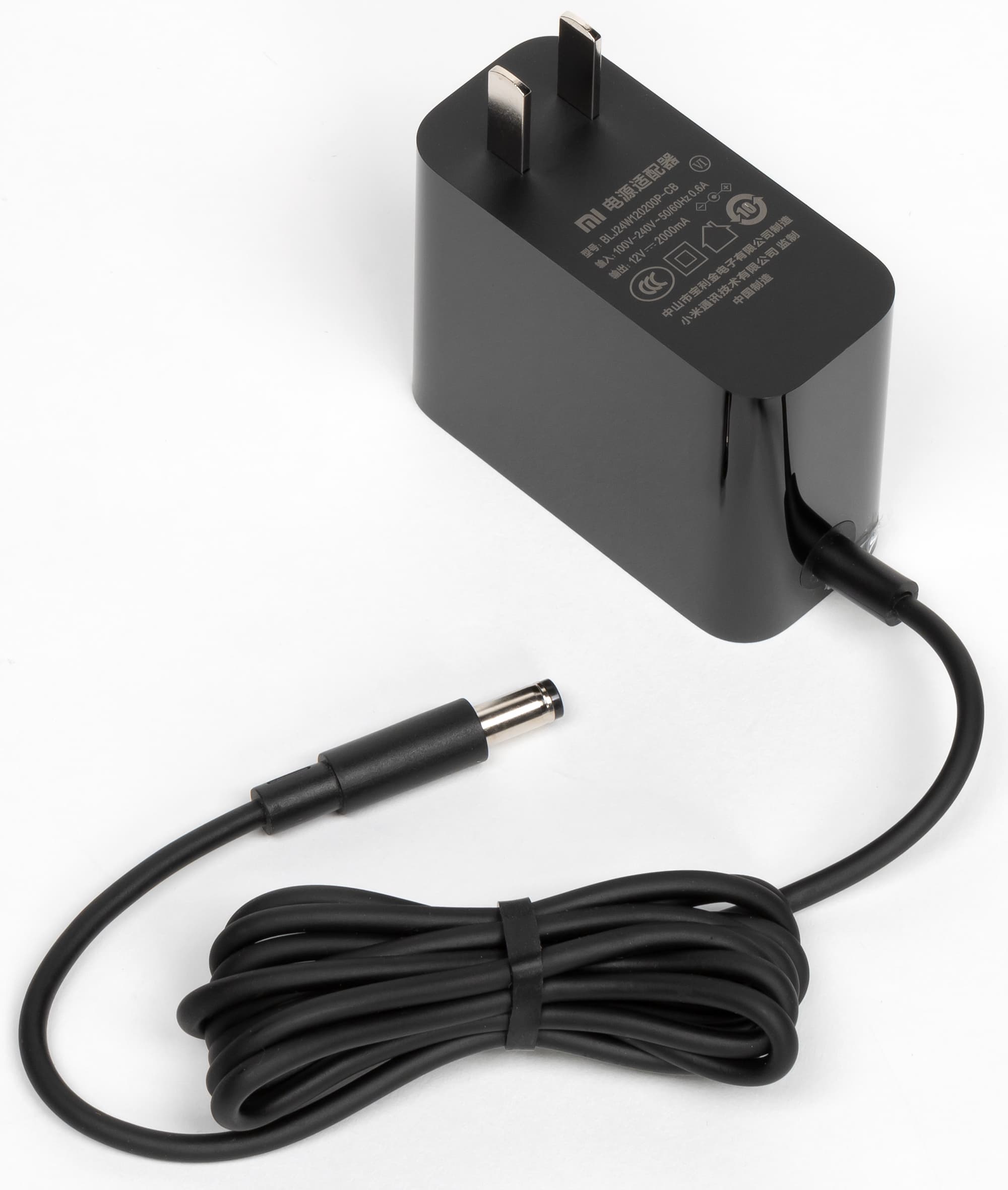

Для подключения к электросети монитор оснащен внешним адаптером питания. Длина кабеля от адаптера также 1,5 м.

Вилка американская (ну, или китайская), но в этом случае продавец также вложил простенький переходник.

Меню, управление, локализация, дополнительные функции и ПО из комплекта

Индикатор состояния при работе неярко светится белым, редко мигает белым в режиме ожидания и не горит, если монитор условно выключен. Когда на экране нет меню, то нажатие на любую кнопку, кроме кнопки питания, выводит меню. Меню занимает на экране значительную площадь, что иногда мешает оценке вносимых изменений.

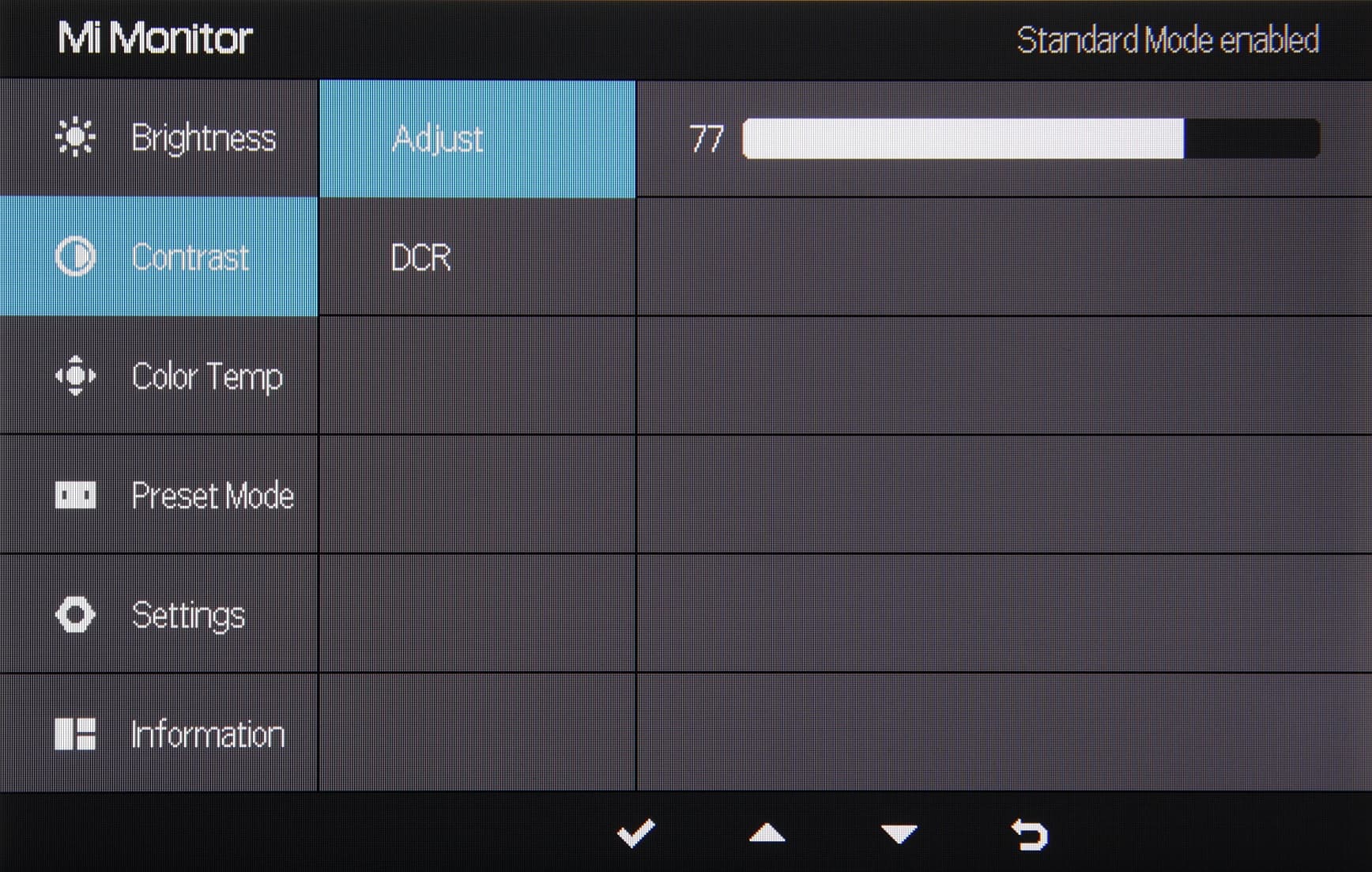

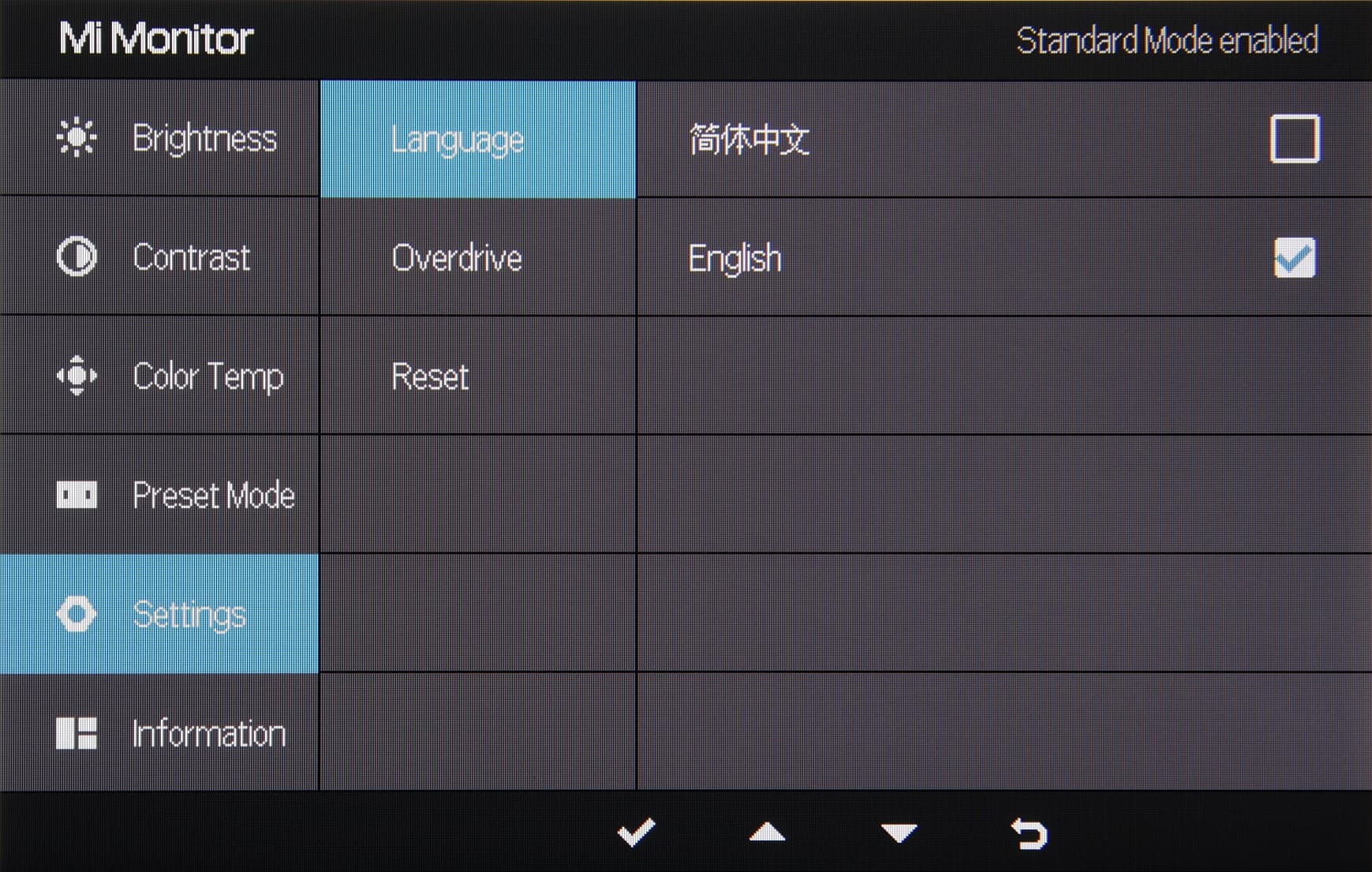

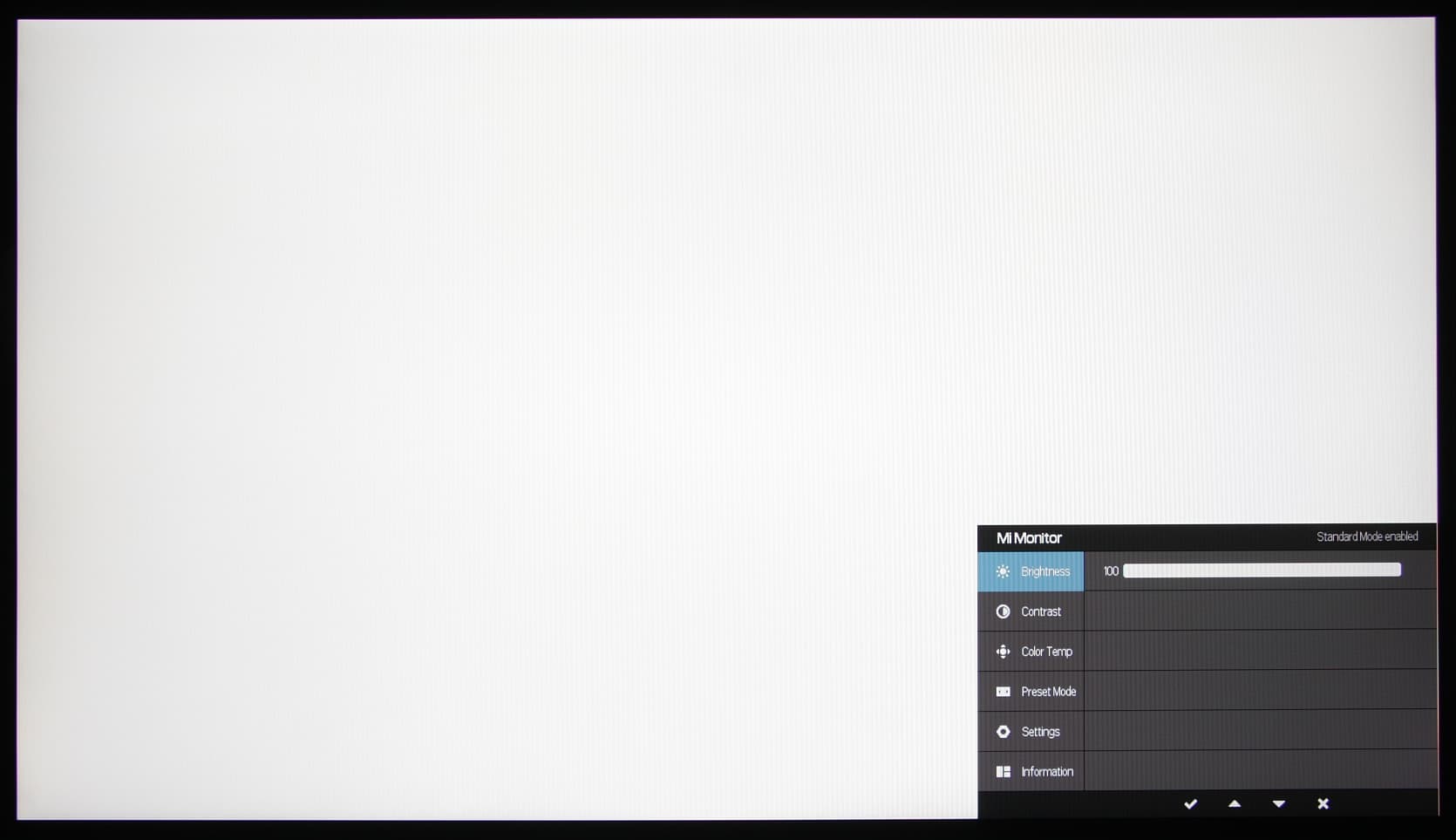

Надписи в меню достаточно крупные и читаемые. В нижней части меню точно над кнопками выводятся значки-подсказки по текущим функциям кнопок. Навигация по меню из-за кнопок не очень удобная, но привыкнуть можно. Единственное преимущество этих кнопок в том, что они не закрываются при установке мониторов встык друг с другом. Изначально меню на китайском, но его достаточно просто переключить на английский язык.

Вся напечатанная документация состоит из тонюсенькой брошюры с кратким руководством пользователя (текст на китайском и на английском языках) и книжки-гармошки с неким подобием краткого руководства на русском языке, совмещенным с гарантийным талоном.

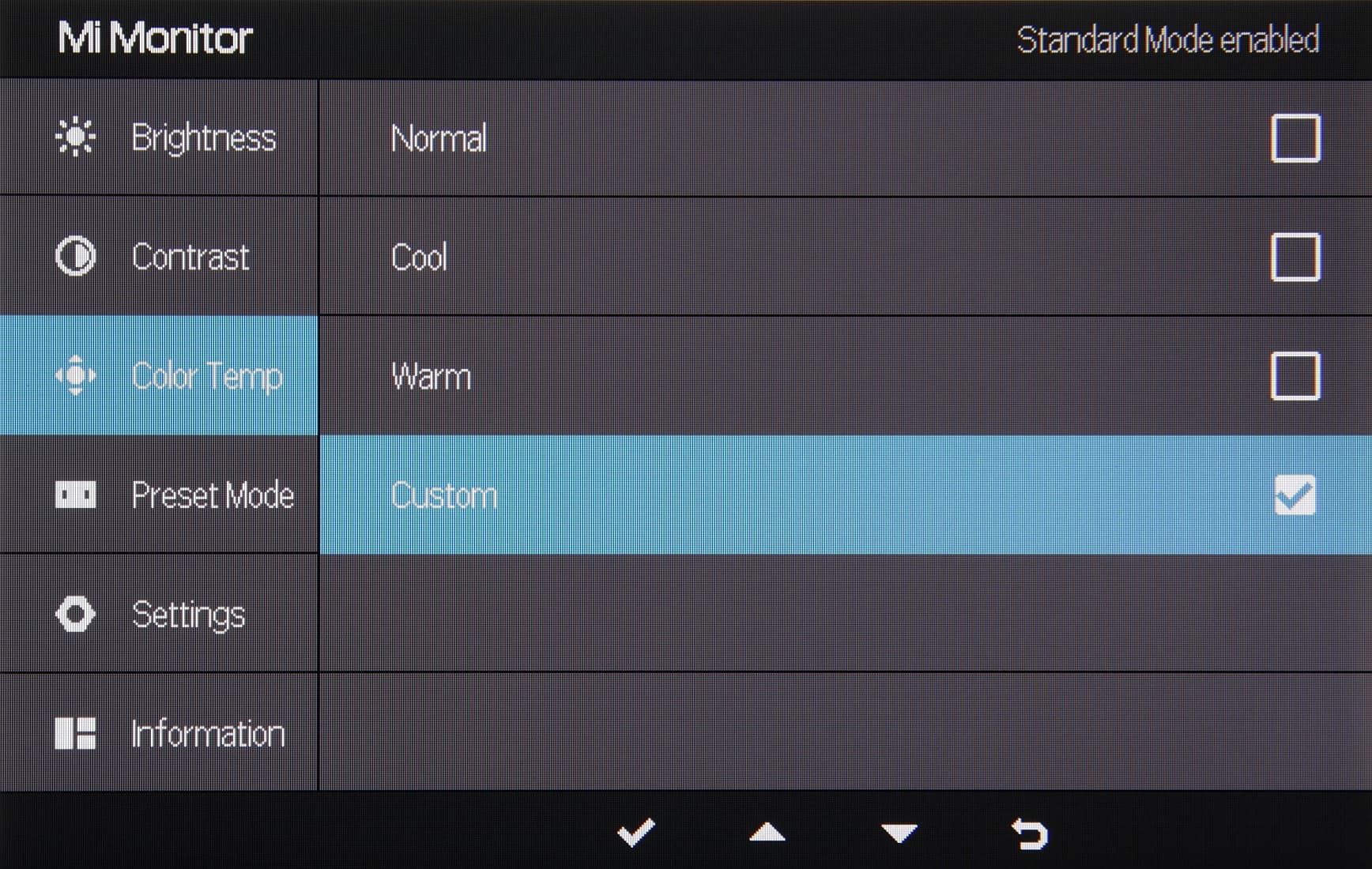

Настроек, изменяющих яркостный и цветовой баланс, немного (Adjust — это настройка контрастности).

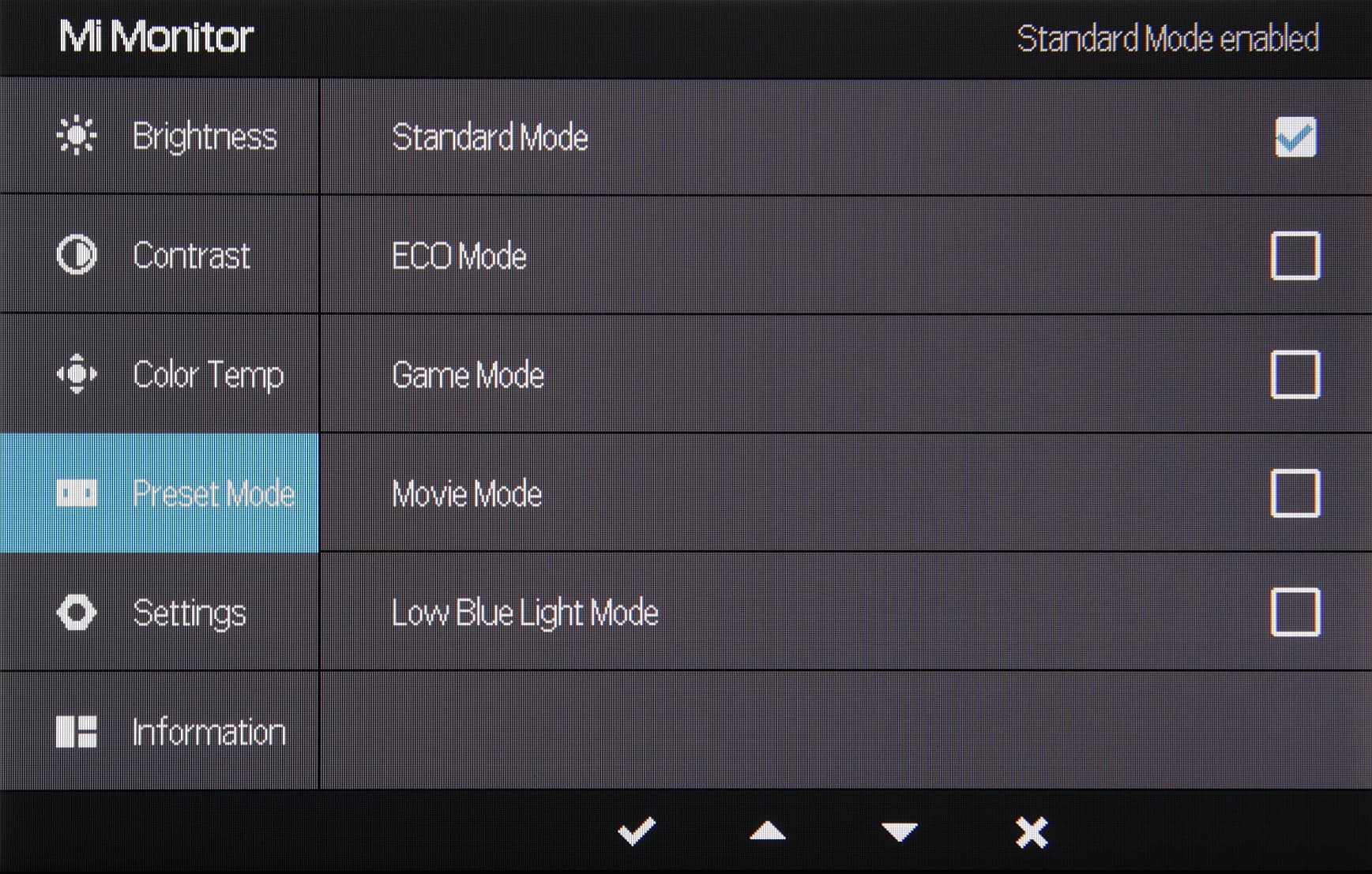

Присутствует набор предустановленных значений настроек в виде нескольких профилей. В первом для изменения доступны все настройки, в других — что-то недоступно.

Режимов геометрической трансформации нет. Всё всегда выводится на весь экран.

При подключении к компьютеру по HDMI поддерживалось разрешение до 1920×1080 при 75 Гц кадровой частоты на вход, и вывод изображения на экран также осуществлялся с этой частотой. При таком разрешении и частоте обновления поддерживается вывод в режиме 8 бит на цвет (кодирование RGB).

Кинотеатральные режимы работы тестировались при подключении к Blu-ray-плееру Sony BDP-S300. Проверялась работа по HDMI. Монитор воспринимает сигналы 576i/p, 480i/p, 720p, 1080i и 1080p при 50 и 60 кадр/с. 1080p при 24 кадр/с не поддерживается. В случае чересстрочных сигналов вывод идет просто по полям. Тонкие градации оттенков различаются как в светах, так и в тенях (завалом на два оттенка в тенях можно пренебречь; настройка контрастность равна 77). Яркостная и цветовая четкости очень высокие и определяются только типом сигнала. Интерполяция низких разрешений к разрешению матрицы выполняется без значимых артефактов.

Тестирование ЖК-матрицы

Микрофотографии матрицы

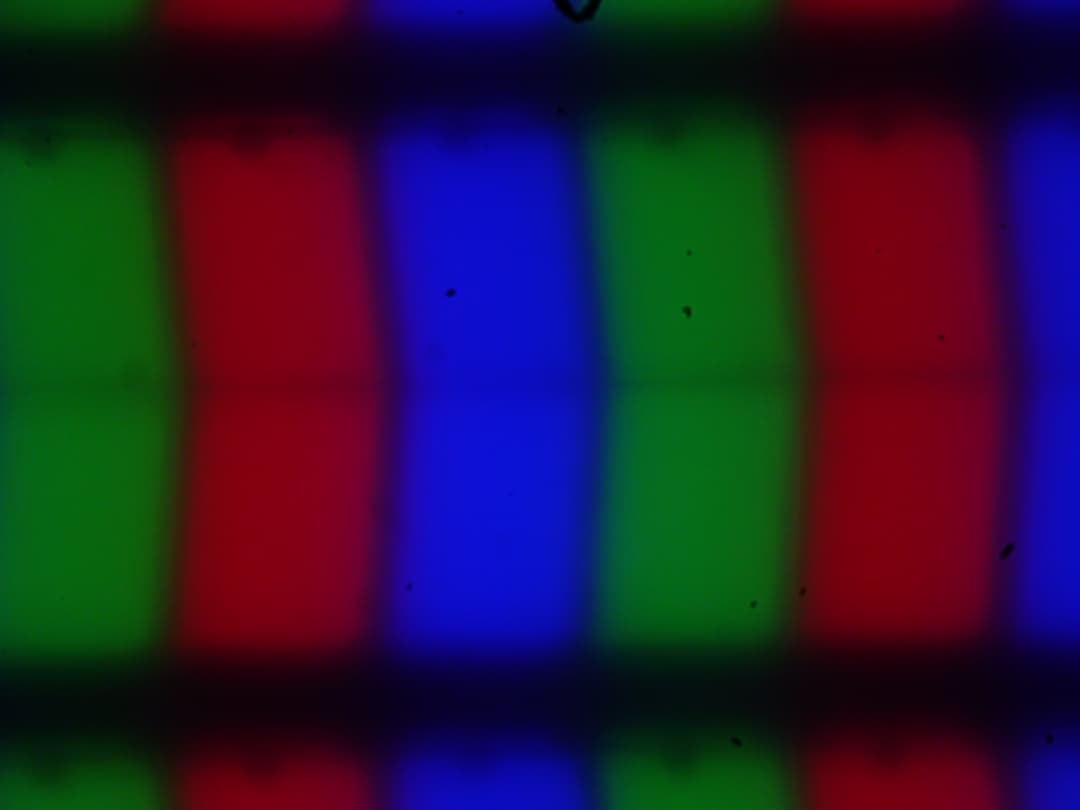

Изображение структуры пикселей из-за матовой поверхности размыто, но характерную для IPS структуру при желании распознать можно:

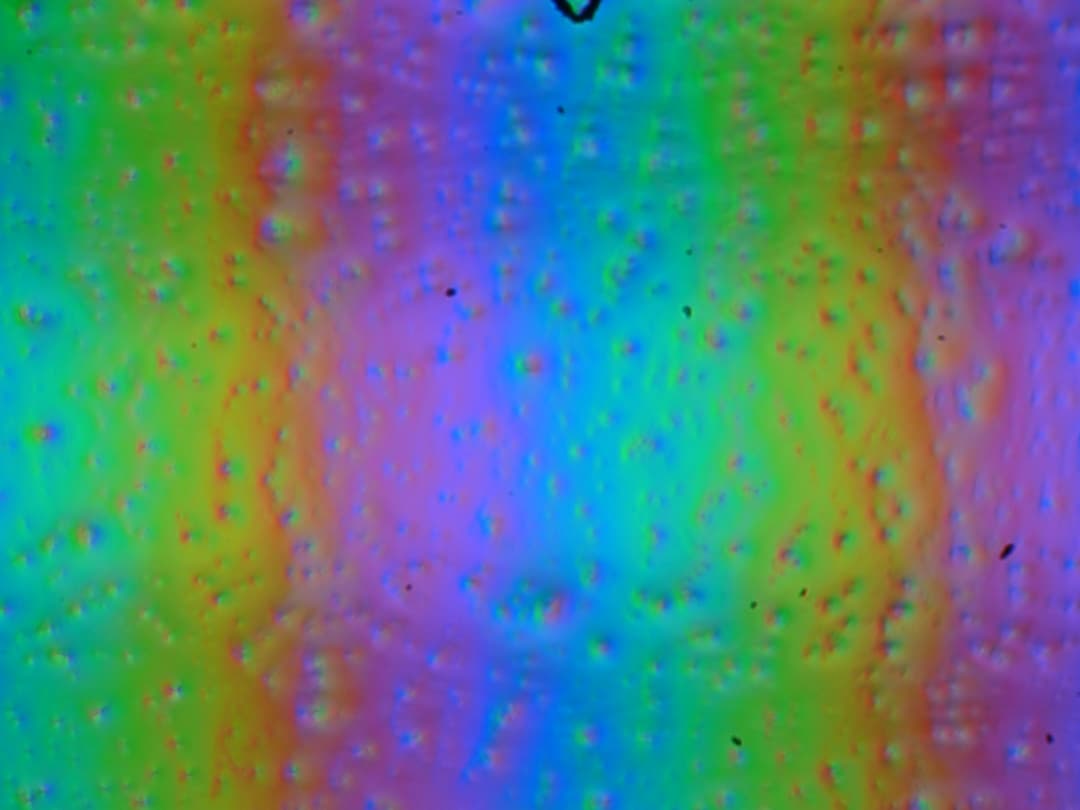

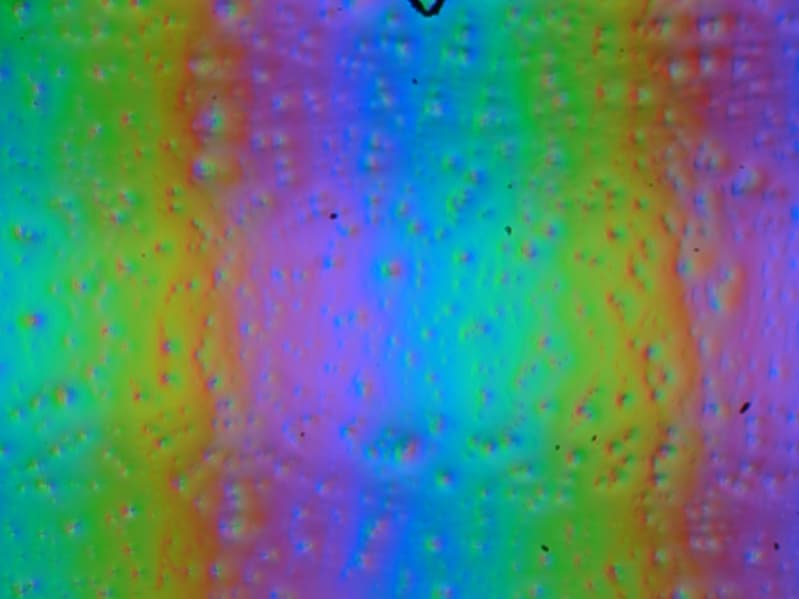

Фокусировка на поверхности экрана выявила хаотично расположенные микродефекты поверхности, отвечающие за собственно матовые свойства:

Зерно этих дефектов в несколько раз меньше размеров субпикселей (масштаб этих двух фотографий одинаковый), поэтому фокусировка на микродефектах и «перескок» фокуса по субпикселям при изменении угла зрения выражены слабо, из-за этого нет и «кристаллического» эффекта.

Оценка качества цветопередачи

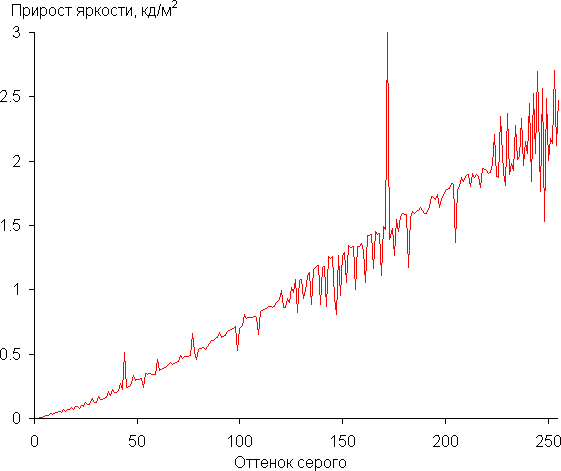

Для оценки характера роста яркости мы измерили яркость 256 оттенков серого (от 0, 0, 0 до 255, 255, 255). График ниже показывает прирост (не абсолютное значение!) яркости между соседними полутонами:

Рост прироста яркости более-менее равномерный и почти каждый следующий оттенок значимо ярче предыдущего. Только в тенях один оттенок практически не отличается по яркости от черного. Начиная со следующего оттенка в тенях каждый ярче предыдущего:

Аппроксимация полученной гамма-кривой дала показатель 2,25, что немного выше стандартного значения 2,2, при этом реальная гамма-кривая почти не отклоняется от аппроксимирующей степенной функции:

Для оценки качества цветопередачи использовали спектрофотометр i1Pro 2 и комплект программ Argyll CMS (1.5.0).

Цветовой охват близок к sRGB:

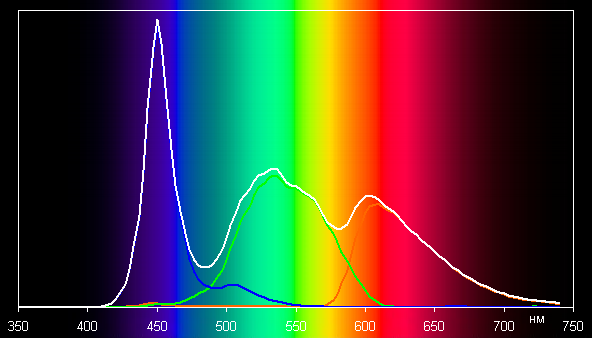

Поэтому визуально цвета на этом мониторе имеют естественные насыщенность и оттенок. Ниже приведен спектр для белого поля (белая линия), наложенный на спектры красного, зеленого и синего полей (линии соответствующих цветов):

Такой спектр с узким пиком синего и с широкими горбами зеленого и красного цветов характерен для телевизоров/мониторов, в которых используется белая светодиодная подсветка с синим излучателем и желтым люминофором.

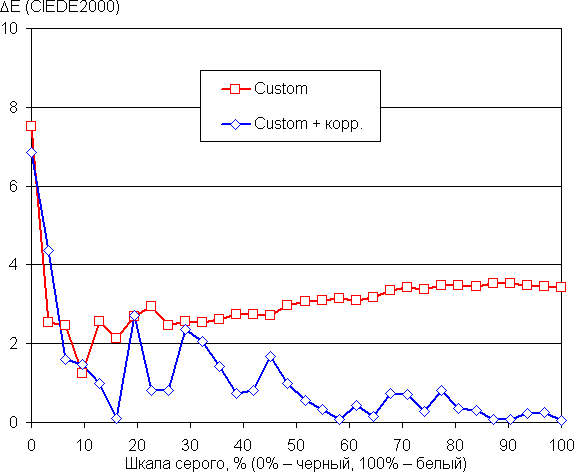

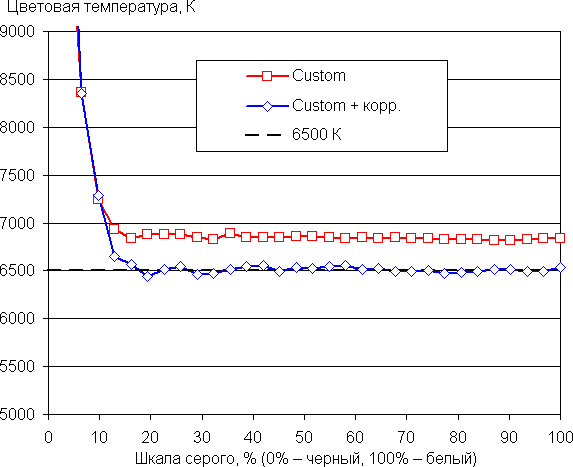

Цветовой баланс просто при выборе профиля Custom для цветовой температуры хороший, так как цветовая температура несильно выше стандартных 6500 К, и отклонение от спектра абсолютно черного тела (ΔE) ниже 4, что для потребительского устройства считается отличным показателем. При этом цветовая температура и ΔE мало изменяются от оттенка к оттенку — это положительно сказывается на визуальной оценке цветового баланса. (Самый близкий к черному диапазон можно не учитывать, так как в нем цветопередача не так важна, а погрешность измерения цветовых характеристик высокая.) Но мы все равно попытались улучшить цветовой баланс, регулируя усиление трех основных цветов. Графики ниже показывают цветовую температуру на различных участках шкалы серого и отклонение от спектра абсолютно черного тела (параметр ΔE) в случае профиля Custom без коррекции и после ручной коррекции (R = 100, G = 97, B = 97):

Ручная коррекция приблизила цветовую температуру к 6500 К и уменьшила значение ΔE. Впрочем, особого смысла в такой коррекции нет, можно просто оставить профиль Custom в его первоначальном варианте, тем более, что в этом случае яркость (и контрастность) максимальные.

Измерение равномерности черного и белого полей, яркости и энергопотребления

Измерения яркости проводились в 25 точках экрана, расположенных с шагом 1/6 от ширины и высоты экрана (границы экрана не включены, настройки монитора установлены в значения, обеспечивающие максимальную яркость и контрастность). Контрастность вычислялась, как отношение яркости полей в измеряемых точках.

Параметр Среднее Отклонение от среднего
мин., % макс., %
Яркость черного поля 0,26 кд/м² −6,4 15
Яркость белого поля 250 кд/м² −11 6,9
Контрастность 970:1 −13 4,2

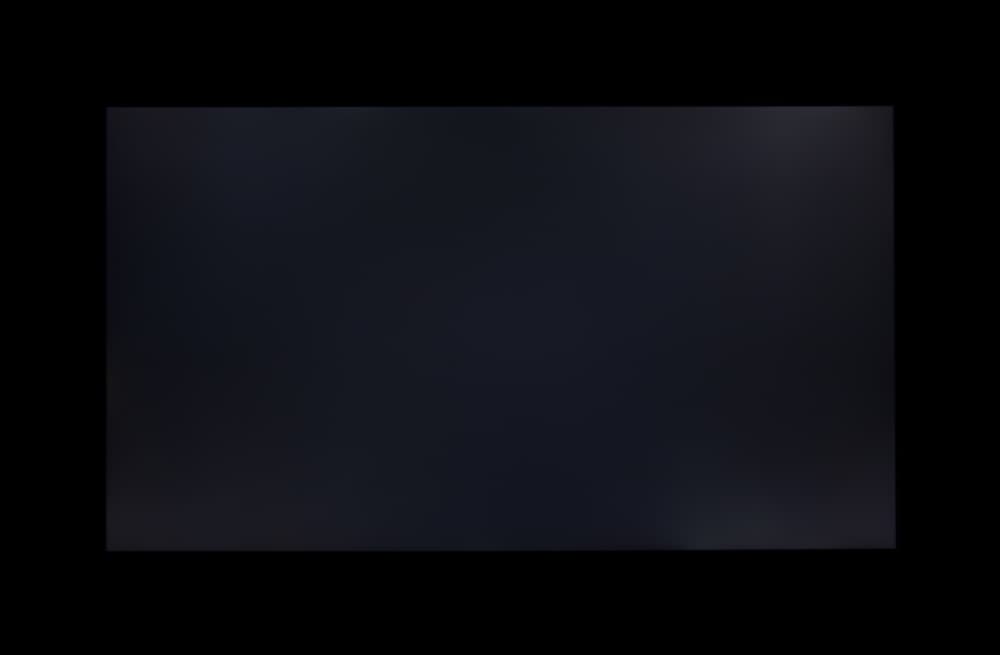

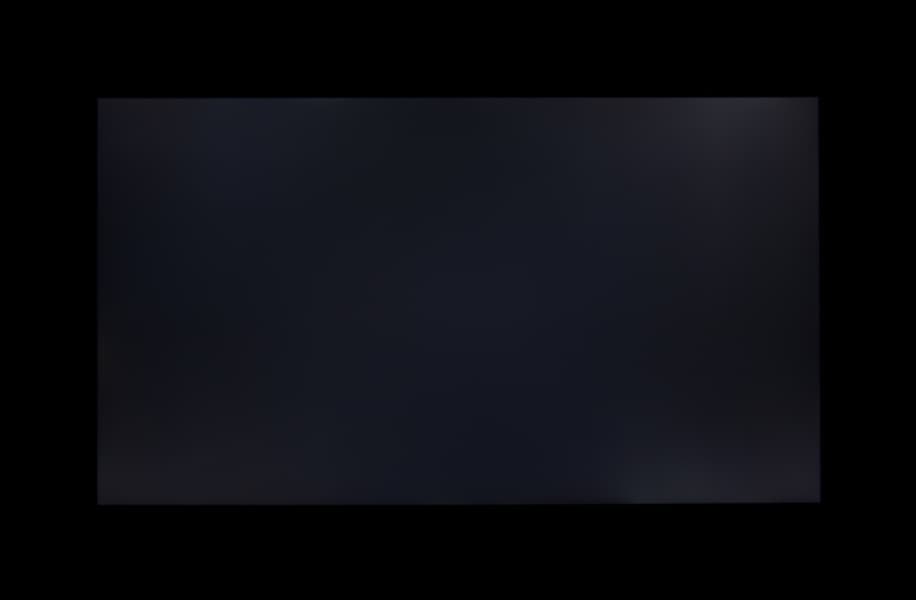

Даже если отступить от краев, то равномерность всех трех параметров средняя. Контрастность для данного типа матриц типичная, но сейчас бывает и выше. Визуально видно, что черное поле в основном ближе к краю слегка засвечено. Фотография ниже это демонстрирует:

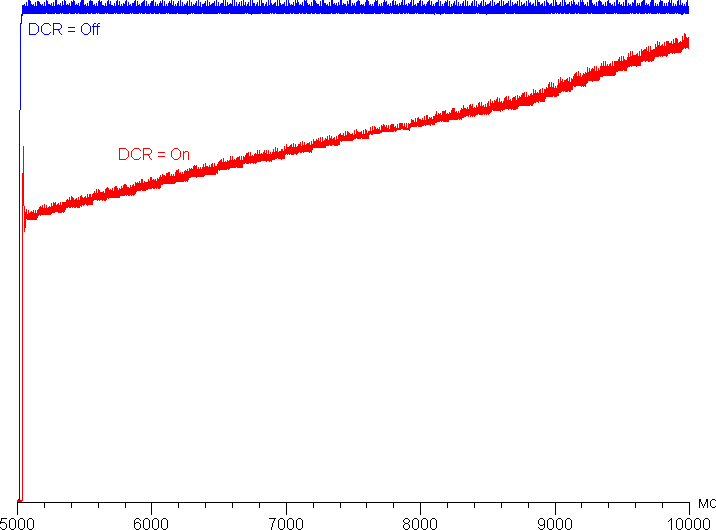

При включении режима DCR установившаяся контрастность формально возрастает до бесконечности, так как на черном поле во весь экран яркость подсветки медленно снижается, и через примерно 5 с она выключается совсем (но белого курсора мыши достаточно для включения подсветки). В принципе, динамическая подстройка яркости может улучшить восприятие темных сцен, но в данном случае скорость изменения яркости подсветки невысокая, поэтому практической пользы от этой функции немного. График ниже показывает, как увеличивается яркость (вертикальная ось) при переключении с черного поля во весь экран (после 5 секунд выдержки) на белое поле во весь экран при выключенной и включенной динамической подстройки яркости:

Яркость белого поля в центре экрана и потребляемая от сети мощность (остальные настройки установлены на значения, обеспечивающие максимальную яркость изображения):

Значение настройки Brightness Яркость, кд/м² Потребление электроэнергии, Вт
100 266 18,9
50 166 12,4
0 44,6 6,35

В режиме ожидания монитор потребляет порядка 0,2 Вт, а в условно выключенном состоянии — 0,14 Вт.

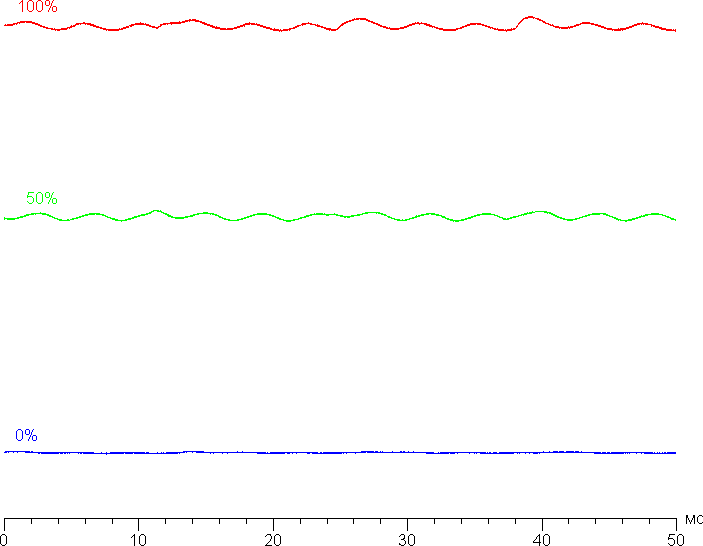

Яркость монитора меняется именно яркостью подсветки, то есть без ущерба для качества изображения (сохраняется контрастность и количество различимых градаций) яркость монитора можно менять в широких пределах, что позволяет с комфортом работать, играть и смотреть фильмы как в освещенном, так и в темном помещении. На любом уровне яркости значимая модуляция подсветки отсутствует, что исключает видимое мерцание экрана. Для тех, кто привык распознавать знакомое сокращение, повторим: ШИМ отсутствует. В доказательство приведем графики зависимости яркости (вертикальная ось) от времени (горизонтальная ось) при различных значениях настройки яркости:

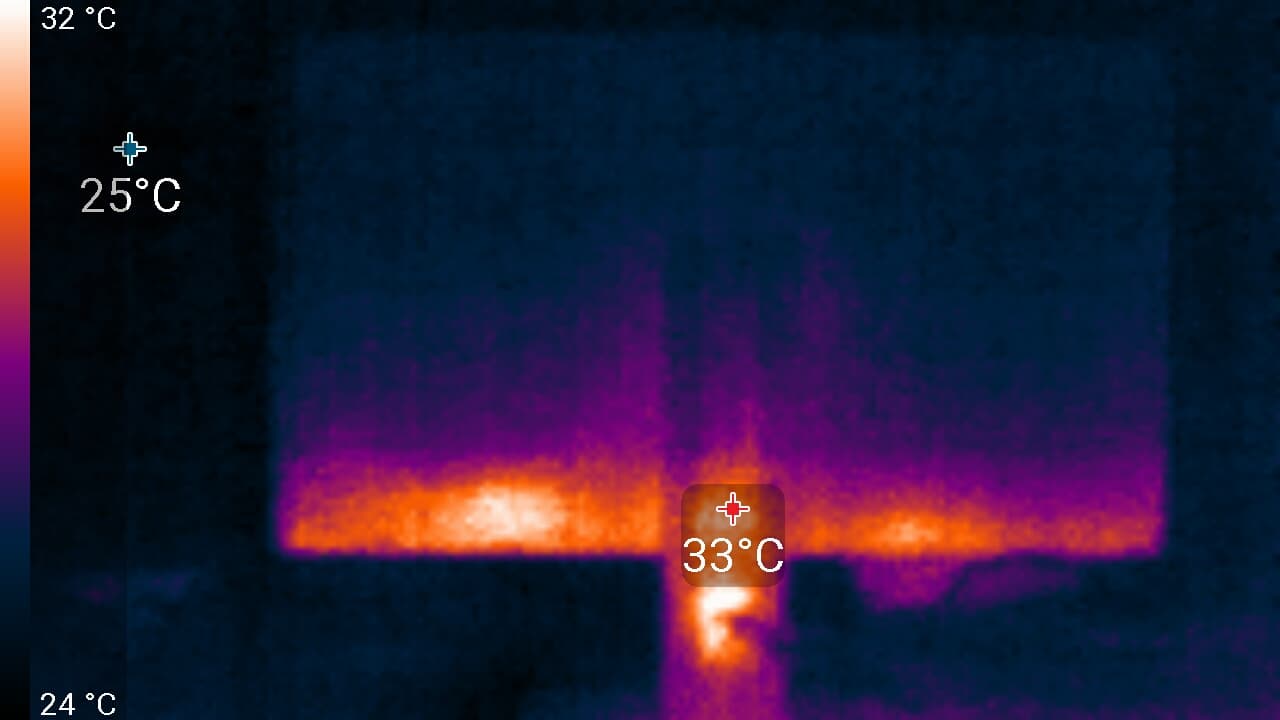

Нагрев монитора можно оценить по приведенным снимкам с ИК-камеры, полученным после долговременной работы монитора на максимальной яркости в помещении с температурой примерно 24 °C:

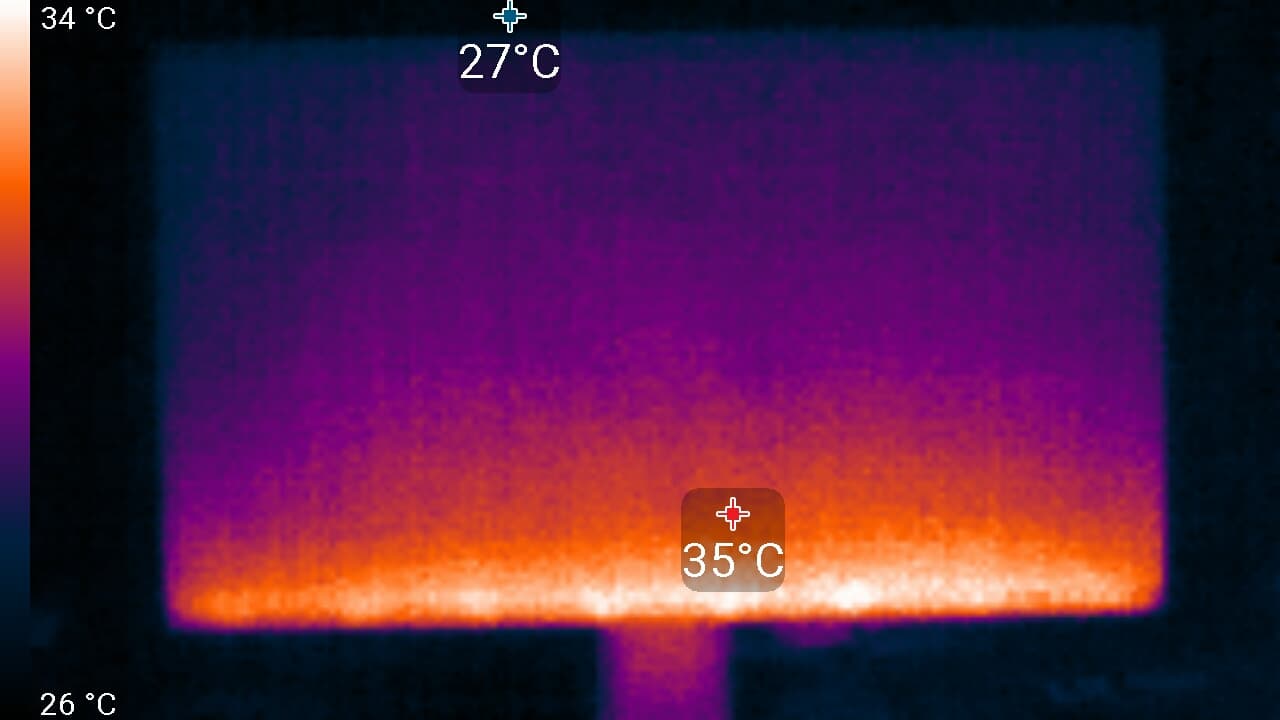

Нагрев спереди

Нижний край экрана нагрелся до 35 °C максимум. Видимо, внизу находится светодиодная линейка подсветки экрана. Нагрев сзади умеренный:

Нагрев сзади

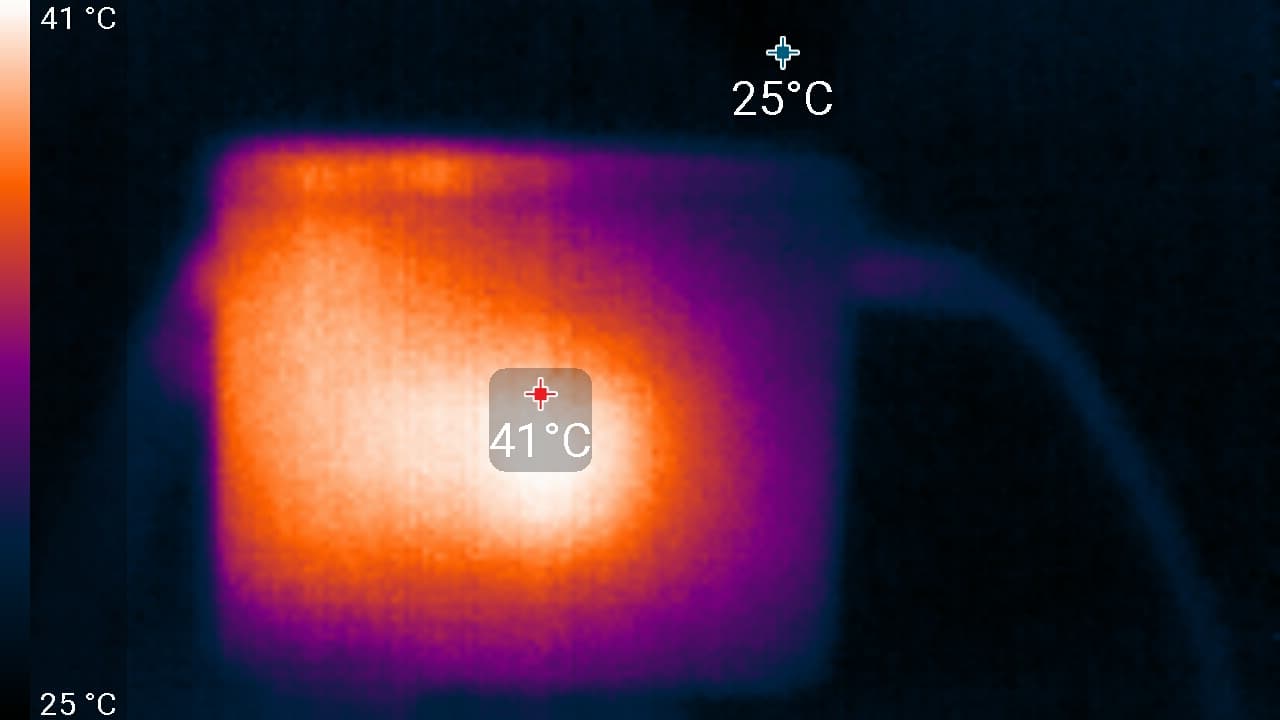

Адаптер питания

Нагрев адаптера также невелик.

Определение времени отклика и задержки вывода

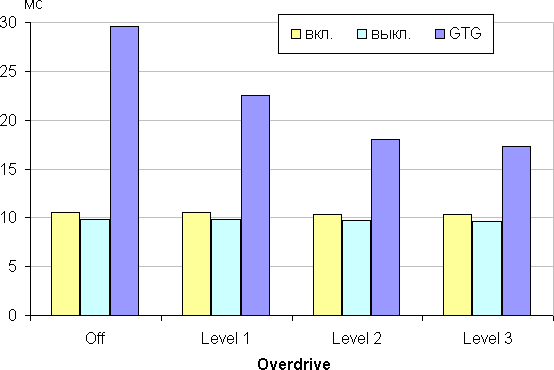

Время отклика зависит от значения настройки Overdrive, которая управляет разгоном матрицы. Диаграмма ниже показывает, как меняется время включения и выключения при переходе черный-белый-черный (столбики «вкл.» и «выкл.»), а также среднее суммарное (от первого оттенка до второго и обратно) время для переходов между полутонами (столбики «GTG»):

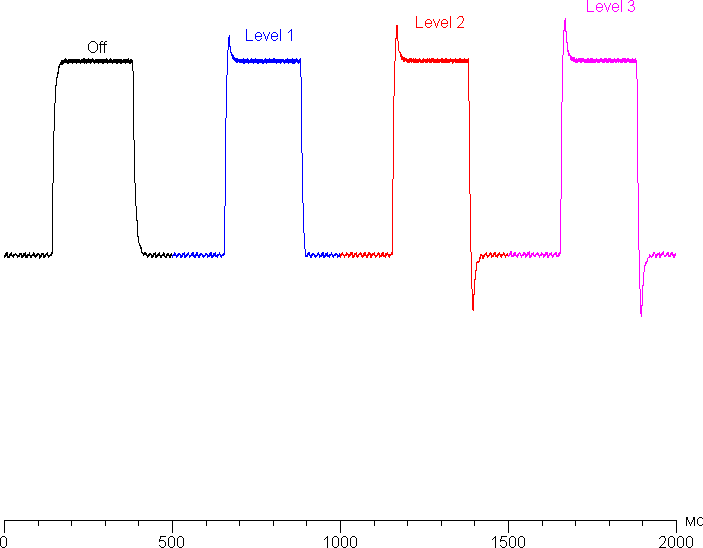

По мере увеличения разгона на графиках некоторых переходов появляются характерные всплески яркости — например, так выглядят графики для перехода между оттенками 70% и 90% (значения настройки Overdrive приведены над графиками):

Визуально артефакты особо не видно даже в случае максимального разгона. С нашей точки зрения, на последнем уровне разгона скорости матрицы достаточно для динамичных игр. Приведем зависимость яркости (вертикальная ось) от времени (горизонтальная ось) при чередовании белого и черного кадра при 75 Гц кадровой частоты в случае Overdrive = Off:

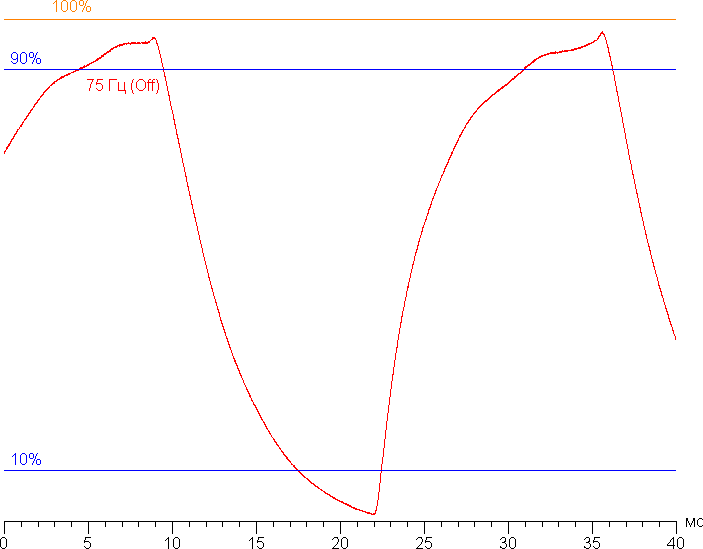

Видно, что даже при значении Off (то есть Выкл., но не будем утверждать, что никакого разгона при этом нет) на максимальной для этого монитора частоте чередования кадров в 75 Гц максимальная яркость белого кадра превышает уровень 90% от белого, а минимальная яркость черного кадра ниже 10% от белого. То есть скорости матрицы достаточно для полноценного вывода изображения с кадровой частотой 75 Гц.

Мы определяли полную задержку вывода от переключения страниц видеобуфера до начала вывода изображения на экран (разрешение — 1920×1080, кадровая частота — 75 Гц). Напомним, что эта задержка зависит от особенностей работы ОС Windows и видеокарты, а не только от монитора.

Кадровая частота, Гц Задержка вывода, мс
75 8,3 мс

Задержка очень низкая и никак не ощущается при работе за ПК, да и в очень динамичных играх не приведет к снижению результативности.

Измерение углов обзора

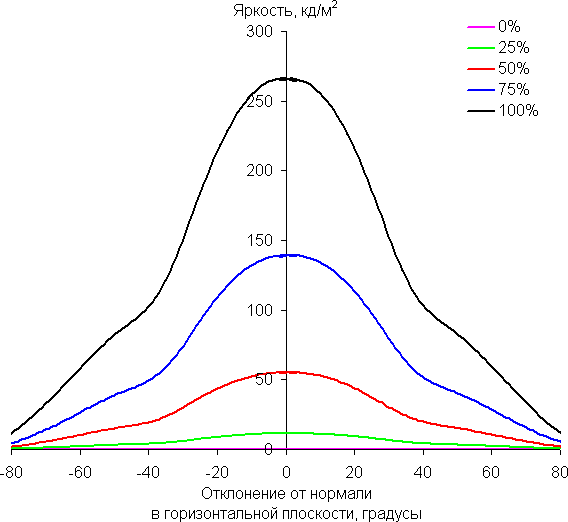

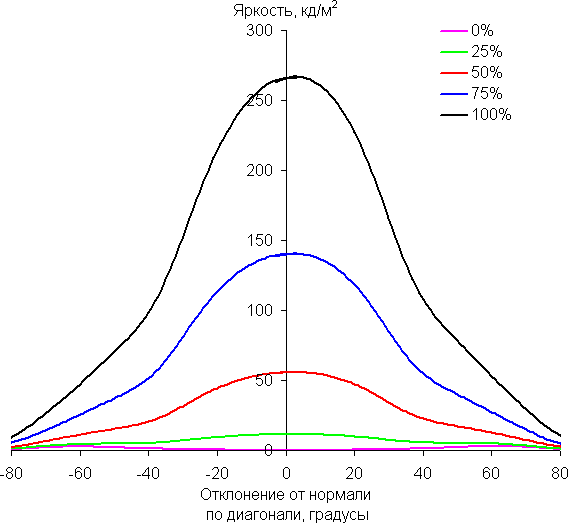

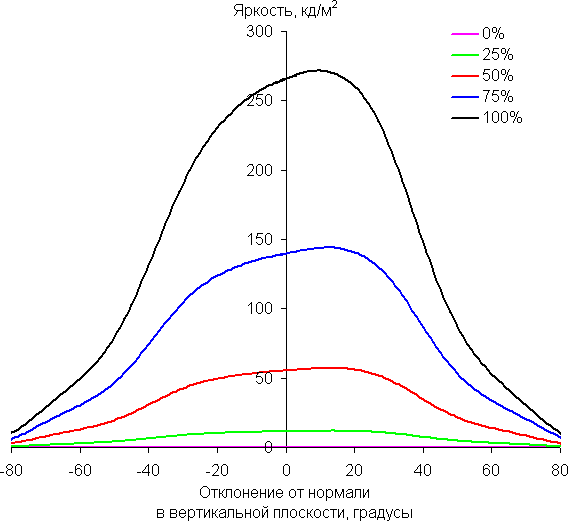

Чтобы выяснить, как меняется яркость экрана при отклонении от перпендикуляра к экрану, мы провели серию измерений яркости черного, белого и оттенков серого в центре экрана в широком диапазоне углов, отклоняя ось датчика в вертикальном, горизонтальном и диагональном направлениях.

Уменьшение яркости на 50% от максимального значения:

Направление Угол
Вертикальное −40°/+42°
Горизонтальное −33°/+32°
Диагональное −33°/+35°

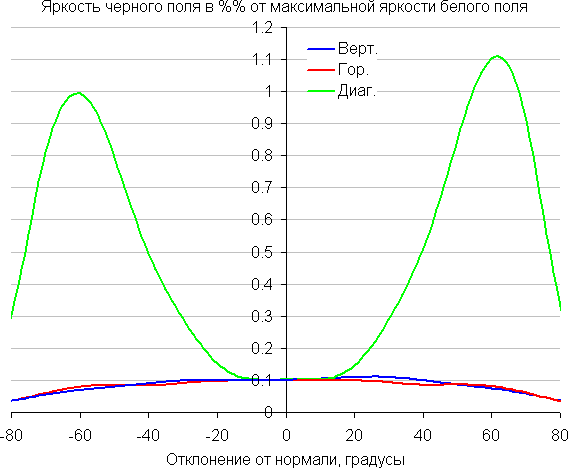

Отметим плавное уменьшение яркости при отклонении от перпендикуляра к экрану в довольно широком диапазоне углов и во всех трех направлениях, при этом графики не пересекаются во всем диапазоне измеряемых углов. Однако по скорости снижения яркости углы обзора относительно узкие. При отклонении в диагональном направлении яркость черного поля начинает резко возрастать уже при 20°-30° отклонения от перпендикуляра к экрану. Если сидеть не очень далеко от экрана, то черное поле по углам будет заметно светлее, чем в центре, и иметь легкий фиолетовый оттенок. Контрастность в диапазоне углов ±82° в случае отклонения по диагонали вплотную приближается к отметке 10:1, но все же не опускается ниже.

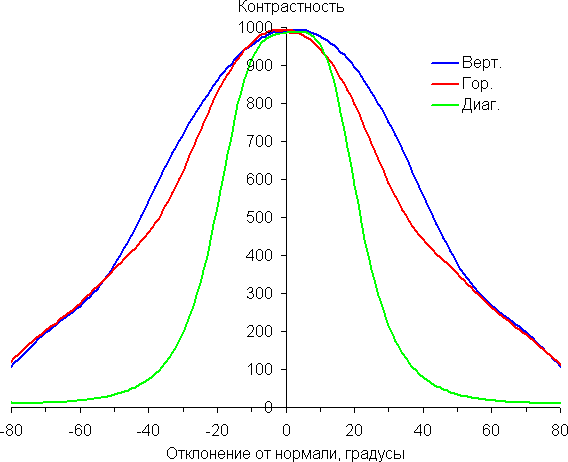

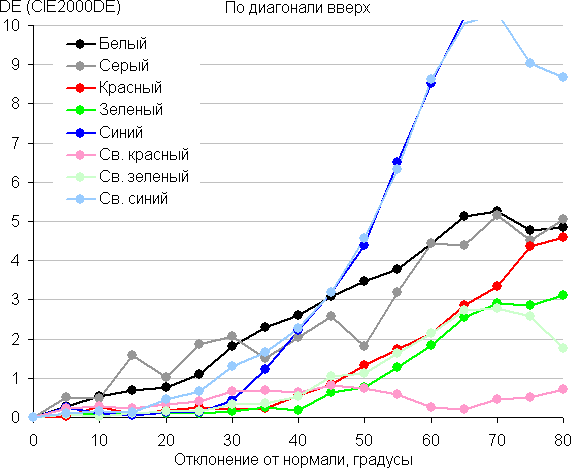

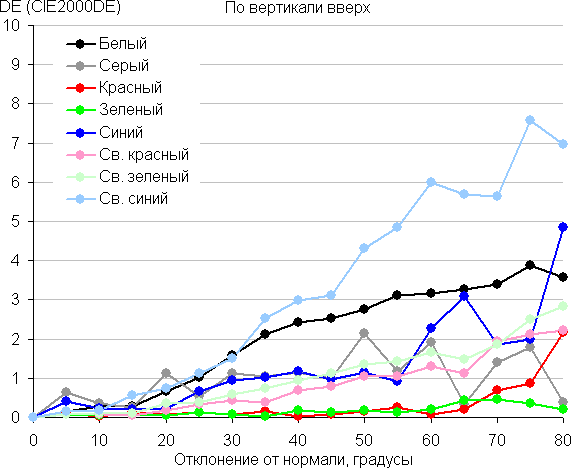

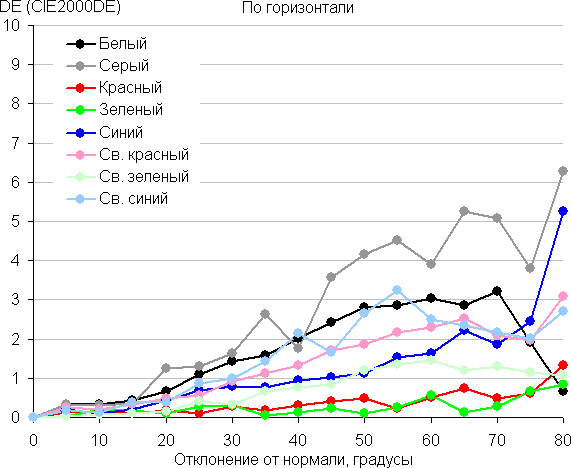

Для количественной характеристики изменения цветопередачи мы провели колориметрические измерения для белого, серого (127, 127, 127), красного, зеленого и синего, а также светло-красного, светло-зеленого и светло-синего полей во весь экран с использованием установки, подобной той, что применялась в предыдущем тесте. Измерения проводились в диапазоне углов от 0° (датчик направлен перпендикулярно к экрану) до 80° с шагом в 5°. Полученные значения интенсивностей были пересчитаны в ΔE относительно замера каждого поля при перпендикулярном положении датчика относительно экрана. Результаты представлены ниже:

В качестве реперной точки можно выбрать отклонение в 45°, что может быть актуальным в случае, например, если изображение на экране рассматривают два человека одновременно. Критерием сохранения правильности цветов можно считать значение ΔE меньше 3.

Стабильность цветов в целом хорошая (хотя бывает и лучше), это является одним из главных достоинств матрицы типа IPS.

Выводы

Монитор Xiaomi Mi Desktop Monitor 1A 23.8″ имеет крайне аскетичные дизайн и функциональное оснащение, даже вход всего один — HDMI. Тем не менее, за этим монитором с комфортом можно проводить время — выполнять типичные офисные задачи, работать с графикой и даже играть во что-то не очень хардкорное.

Если сравнивать этот монитор с недавно протестированным Redmi Desktop Monitor 1A, то можно предположить, что в обоих установлена одинаковая ЖК-матрица (различия параметров на уровне естественного разброса и погрешностей измерения), но у Xiaomi Mi Desktop Monitor 1A 23.8″ углы обзора по снижению яркости заметно у́же, хотя и потребление энергии меньше при примерно такой же максимальной яркости, что может быть обусловлено особенностями подсветки.

Достоинства:

  • Хорошее качество цветопередачи
  • Низкая задержка вывода
  • Эффективный регулируемый разгон матрицы
  • Отсутствие мерцания подсветки
  • Аккуратный вывод кабелей сзади стойки

Недостатки:

  • Отсутствие русификации меню
