Корпус Zalman Z9 Plus: бюджетный вариант с обилием вентиляторов

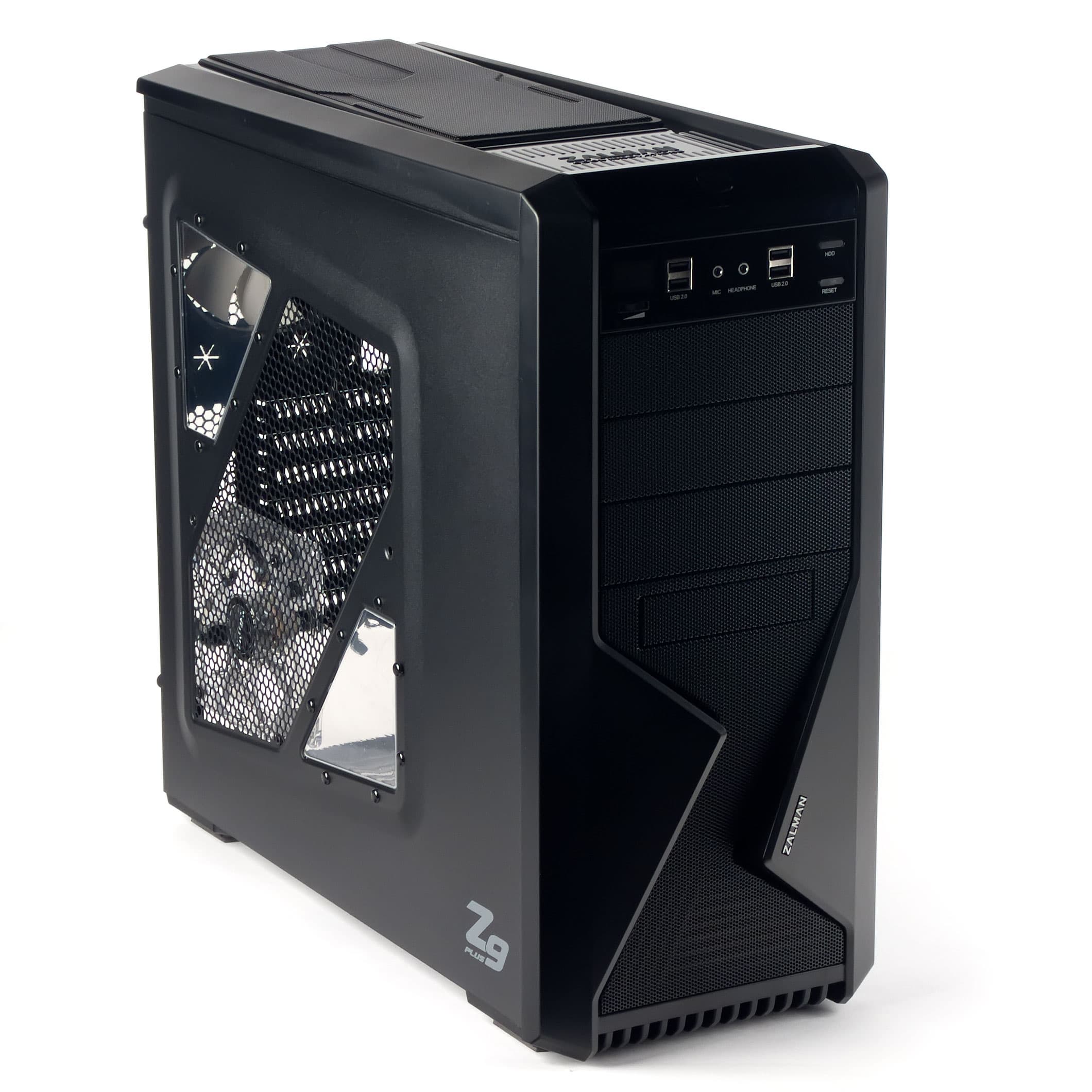

Корпус Zalman Z9 Plus

Полная галерея наших фотографий этой модели
Данная модель на сайте производителя
Технические характеристики

Продукция фирмы Zalman в нашей стране представлена прежде всего разнообразными системами охлаждения и их компонентами; несколько менее известны ее компьютерные блоки питания, а вот корпус производства этой компании попал на тестирование в нашу лабораторию впервые.

Внешний корпуса можно оценить на прилагаемом видеоролике.

Компоновка

Корпус Zalman Z9 Plus представляет собой однообъемный miditower с нижним расположением блока питания. Самого БП в комплекте нет; а его ориентацию (вентилятором вверх или вниз) инструкция оставляет на усмотрение владельца, в ней лишь подчеркнуто, что в помещениях с повышенной запыленностью ставить блок питания вентилятором вниз не рекомендуется.

Цвет всех частей корпуса черный, как это сейчас принято почти повсеместно; других цветовых решений производитель не предлагает.

Отвод воздуха происходит через верхнюю панель корпуса, поэтому не надо пытаться использовать корпус как подставку для разных полезных вещей. Кроме того, имеется вытяжной вентилятор на задней стенке шасси.

Слотов для 5,25-дюймовых устройств четыре, но выход наружу имеют только три нижних, а верхний слот занят панелью с разъемами и индикаторами. Предусмотрена и установка одного 3,5-дюймового устройства с выходом на переднюю панель.

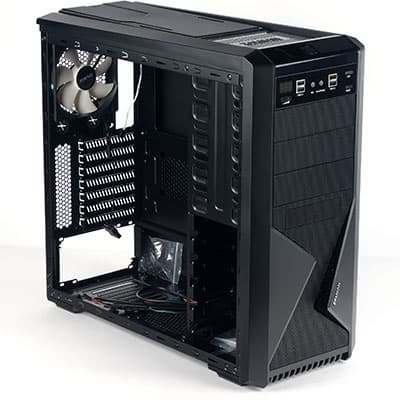

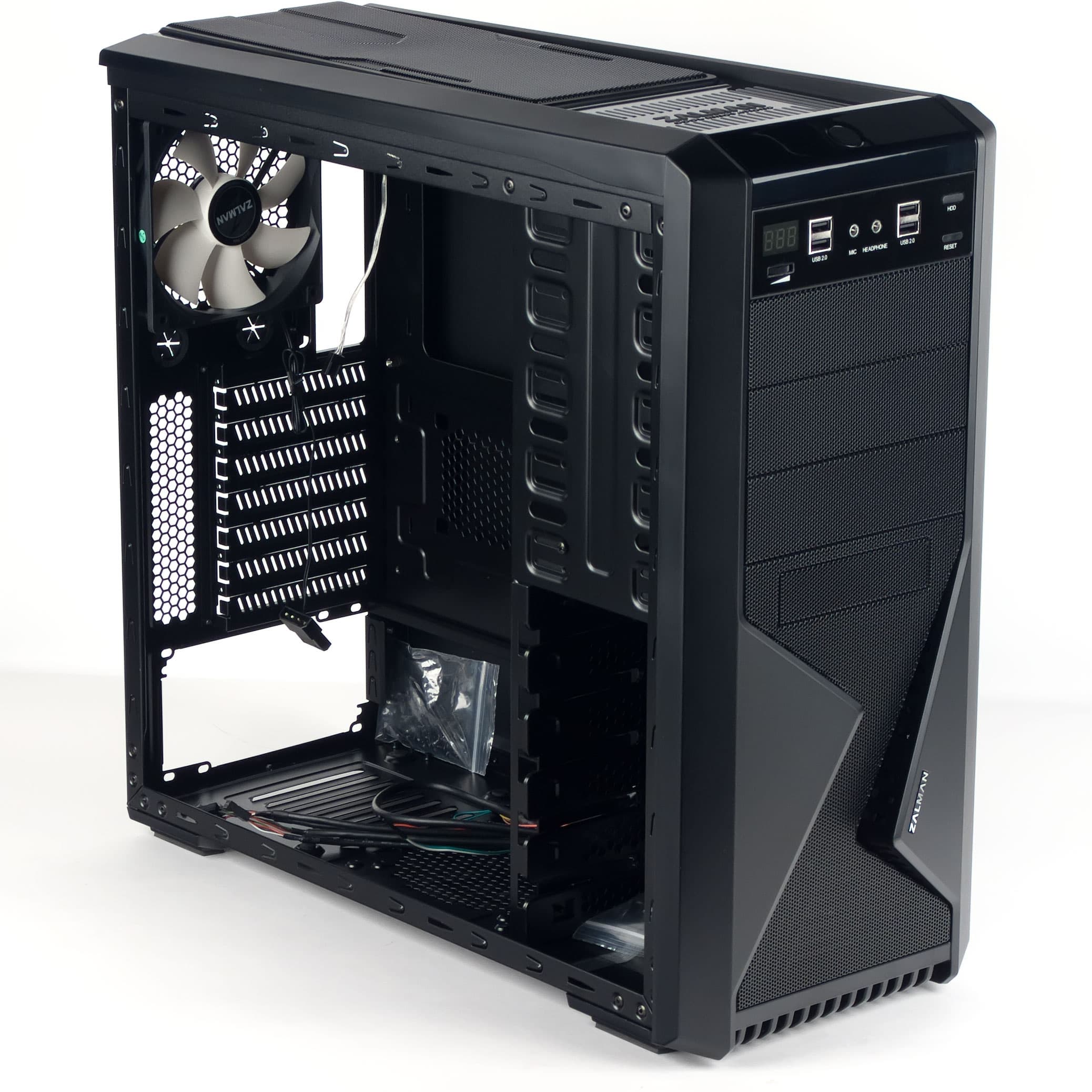

Zalman Z9 Plus: вид со снятой левой стенкой

Жесткие диски устанавливаются в поперечную корзину, имеющую пять посадочных мест для 3,5-дюймовых устройств; для установки в нее 2,5-дюймовых HDD или SSD придется приобретать переходники. Однако разместить такие устройства в корпусе без дополнительных затрат все же можно: одно в имеющемся переходнике 5-дюймового отсека, а второе в самом неожиданном месте — на правой стороне подложки материнской платы предусмотрены четыре ушка с отверстиями для крепежных винтов. Конечно, к легкодоступным такие места не отнесешь; но хорошо, что хоть какая-то возможность установки 2,5-дюймовых накопителей предусмотрена штатно, тем более что и цена ей копеечная. А вот доков с внешним доступом для быстрого подключения дисков нет — они, конечно, удобнее, но и на цену влияют гораздо сильнее.

В корпус можно устанавливать полноразмерные материнские платы ATX, а также все более компактные варианты плат. Выбор видеокарт ограничен моделями длиной до 290 мм.

Конструкция

Размеры корпуса 464×207×504 мм (В×Ш×Г), вес 7,2 кг (в упаковке 8,4 кг).

По нашим замерам, шасси изготовлено из стали толщиной 0,6 мм, а съемные боковые панели — из 0,8-миллиметровой. Значительную часть левой панели занимают вентиляционные отверстия, к тому же имеются два небольших окна, прикрытых прозрачным пластиком; поэтому использование достаточно толстого металла вполне оправдано.

Ножки корпуса выполнены в виде пластмассовых прямоугольников с резиновыми вставками, что должно обеспечивать неплохую амортизирующую способность.

Передняя и верхняя панели корпуса выполнены из пластика, прокрашенного по массе. Обе они окаймляются скошенной к краям рамкой, поверхность которой матовая и слегка шероховатая, а потому хорошо скрадывает отпечатки рук. Но часто прикасаться к ним вряд ли кто-то будет; а вот те места, на которых следы пальцев непременно будут появляться, почему-то сделаны глянцевыми — это переход от лицевой к верхней панели, на котором расположена кнопка питания, и примыкающая к нему спереди панель с разъемами и индикаторами.

Не менее половины поверхности лицевой части корпуса закрыто мелкой металлической сеткой: это и заглушки 5-дюймовых слотов, и Z-образный вырез в нижней половине передней панели.

Кнопка Power расположена очень удобно — «на лбу» корпуса (скошенной назад верхней части лицевой панели), поэтому она будет заметна и легко доступна при любом расположении корпуса — хоть на столе, хоть под столом. В нее встроен и индикатор синего цвета.

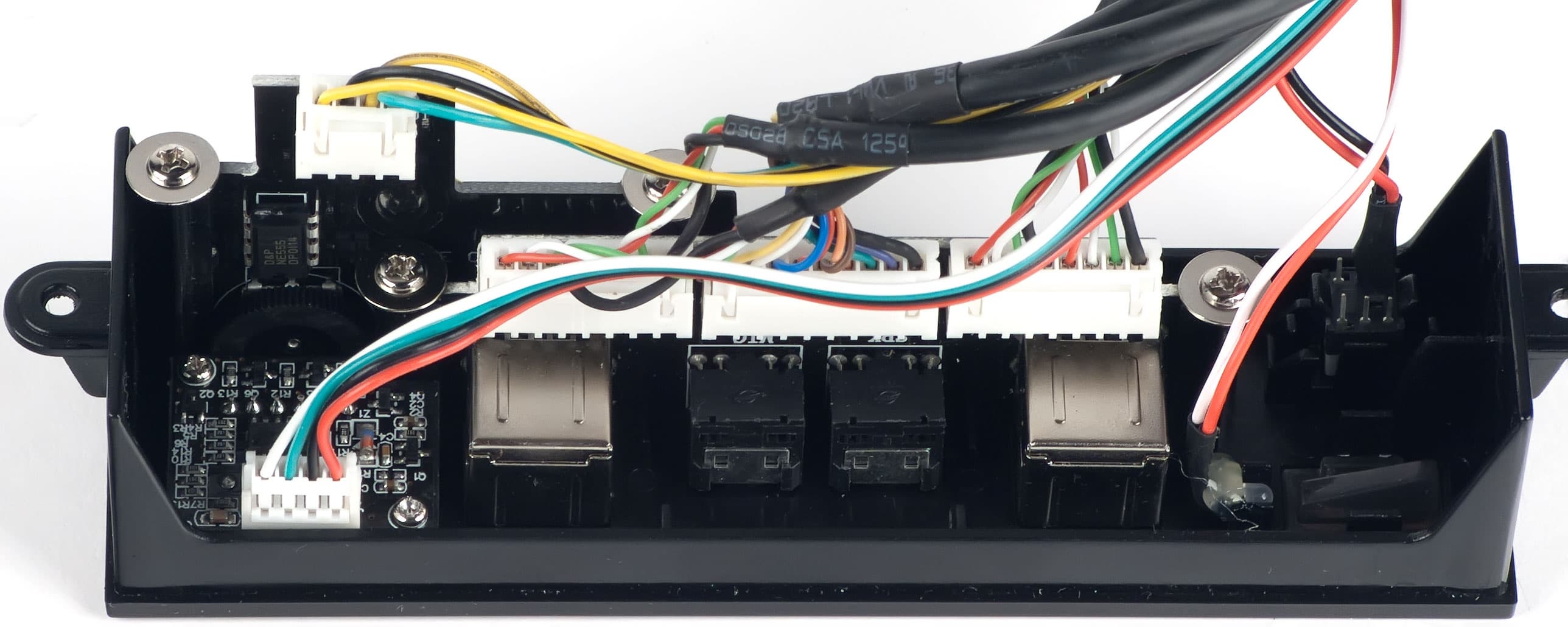

Остальные органы управления и коммутации, как уже упоминалось, размещены на заглушке верхнего 5-дюймового слота. Перечислим справа налево: продолговатый индикатор активности HDD (красный), под ним кнопка Reset такой же формы; далее вертикальный блок из двух разъемов USB 2.0; затем 3,5-миллиметровые разъемы для наушников и микрофона, еще один блок из двух USB 2.0; завершает ряд индикатор температуры и регулятор скорости вращения вентиляторов. Подробнее о двух последних расскажем чуть ниже.

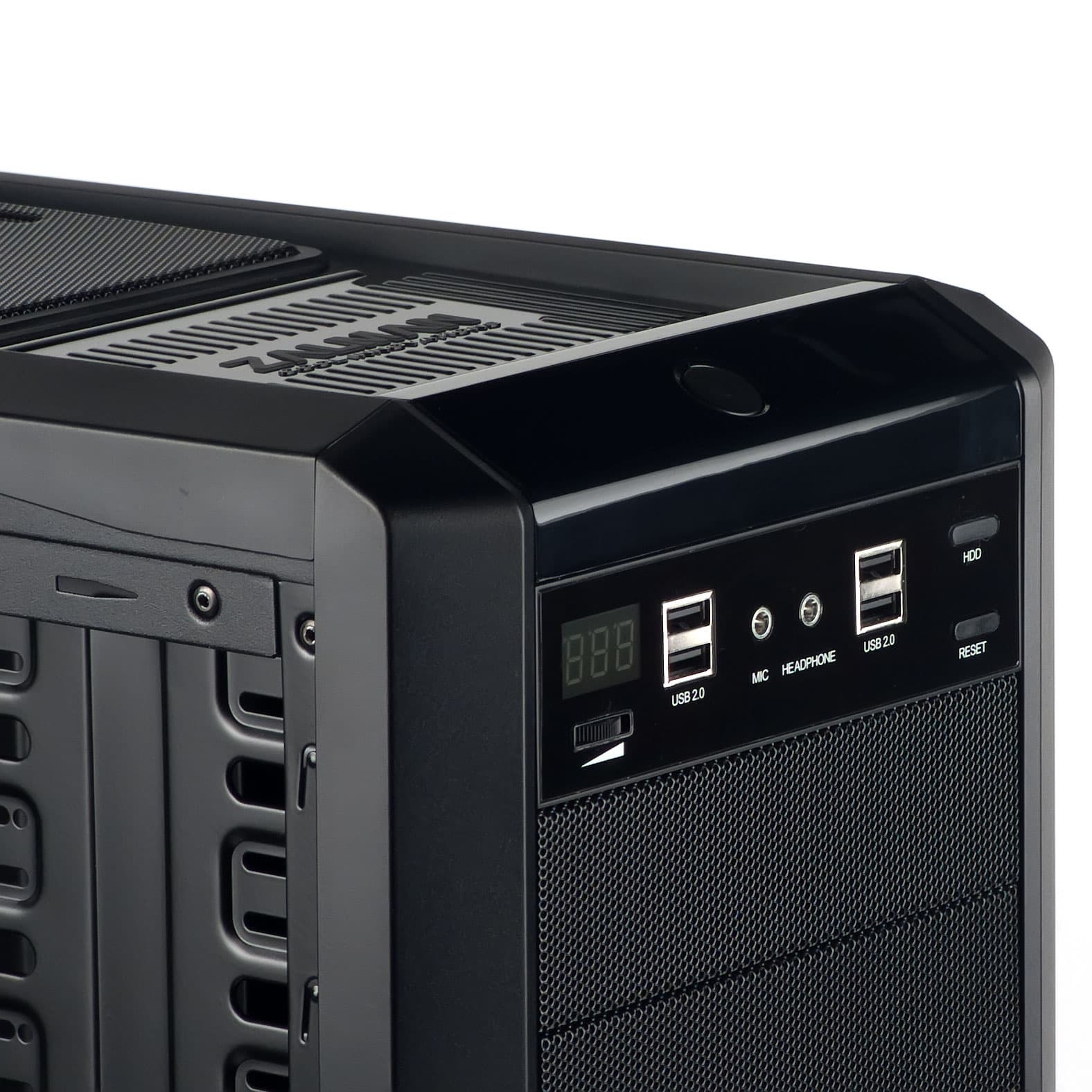

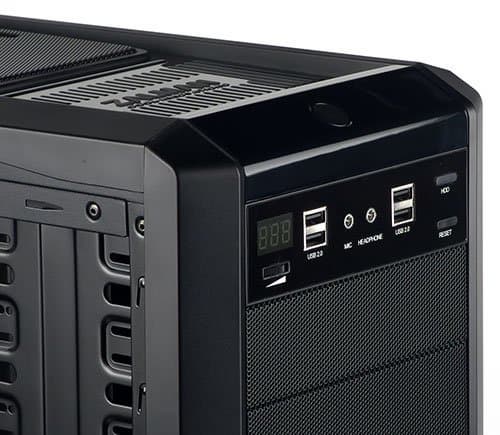

Zalman Z9 Plus: панель с разъемами и индикаторами

Заметим еще, что наличие четырех разъемов USB в такой конфигурации не гарантирует возможности подключения четырех устройств, если хотя бы два из них имеют приличные размеры; но уж пару «толстяков» подключить точно удастся.

Нажать кнопку Reset случайно вряд ли получится, а вот про Power этого не скажешь: свободного хода она практически не имеет, и выключить компьютер можно легким касанием.

Передняя часть верхней панели образует неглубокое «корытце», которое наверняка будет использоваться для хранения всяких мелочей типа скрепок. В принципе, ничего особо страшного в этом нет: металлическая сетка, закрывающая верхние вентиляторы, имеет достаточно малые отверстия, в которые может провалиться лишь что-то наподобие булавки или иголки.

Система вентиляции

Компания Zalman, известный производитель систем охлаждения, богато оснастила корпус Z9 Plus 12-сантиметровыми вентиляторами собственного производства.

Три из них, расположенные на лицевой, верхней и съемной левой панелях, подключаются 3-контактными разъемами и имеют синюю подсветку. Четвертый, на задней стенке шасси, попроще: без подсветки и с подключением к блоку питания с помощью разъема Molex (двойного, male+female).

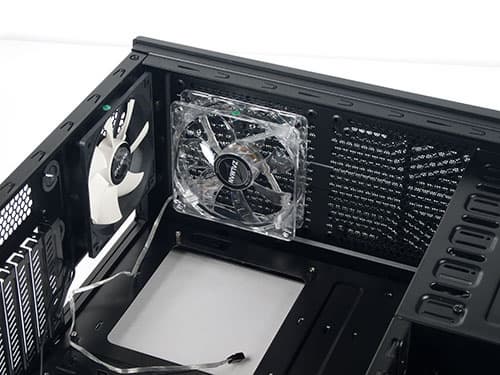

Zalman Z9 Plus: вентиляторы

Управлять первыми тремя вентиляторами можно как с материнской платы, так и с помощью имеющегося в корпусе контроллера, регулятор которого выведен на лицевую панель корпуса. Правда, контроллер допускает подключение лишь двух вентиляторов, да и функции его примитивны: можно вручную изменять скорость вращения, регулируя напряжения питания, но при этом меняется и яркость подсветки. Никакого отслеживания скорости вращения контроллер не ведет.

Зато имеется датчик температуры, подключенный к контроллеру длинными проводами; измеренное значение (в градусах Цельсия) всего лишь отображается на цифровом индикаторе, никак не влияя на работу вентиляторов. Закрепить датчик непосредственно на жизненно важных компонентах компьютера (ЦП или видеочипе) невозможно, а потому измерять можно лишь температуру их радиаторов или воздуха внутри корпуса. Конечно, если вытянуть датчик наружу, то можно еще узнать температуру на рабочем месте…

Изготовитель позаботился и о тех, кого не интересуют подобные игрушки: модификация Z9 без «Plus» не имеет ни такого контроллера, ни индикатора температуры; да и вентиляторов в ней всего два — фронтальный и на задней стенке шасси.

При желании количество вентиляторов можно увеличить или установить модели другого размера. Так, на верхней панели предусмотрена установка двух вентиляторов размером 120 или 140 мм, в центре нижней плоскости шасси — одного 120/140 мм, на левой боковой стенке — двух 120-миллиметровых. Вот только саморезов для их крепления в комплекте нет.

Штатные фильтры из мелкоячейстой пластиковой сетки предусмотрены лишь для двух вентиляторов — штатного лицевого и опционального на днище корпуса. Для очистки первого из них придется снимать переднюю панель, второй доступен снаружи.

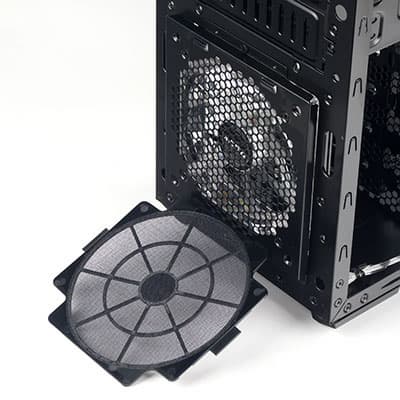

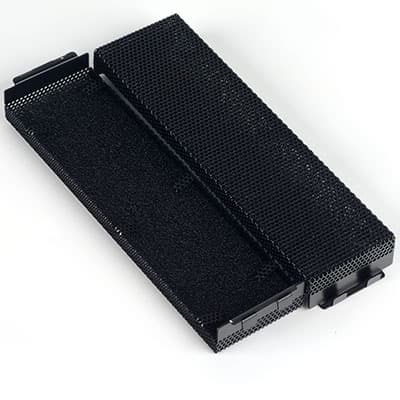

Zalman Z9 Plus: пылевой фильтр

Отметим еще, что сетчатые заглушки 5-дюймовых слотов лицевой панели оснащены поролоновыми вкладышами.

Zalman Z9 Plus: пылевой фильтр

Возможность установки жидкостных систем охлаждения не забыта; для нее на задней стенке шасси есть отверстия, закрытые резиновыми заглушками с разрезными лепестками.

Из дополнительных вентиляционных отверстий, кроме имеющихся в заглушках 5-дюймовых слотов, имеются вертикальная перфорированная полоса в задней стенке шасси и ряд прорезей в днище корпуса, под местом установки блока питания. Вырез на нижней грани лицевой панели, облегчающий к тому же ее снятие, отсутствует.

Сборка системного блока

Боковые крышки крепятся обычной системой пазов и гребенок, а фиксируются парами винтов с пластиковыми накатными головками. Для облегчения снятия крышек на их заднем торце имеется штампованный выступ.

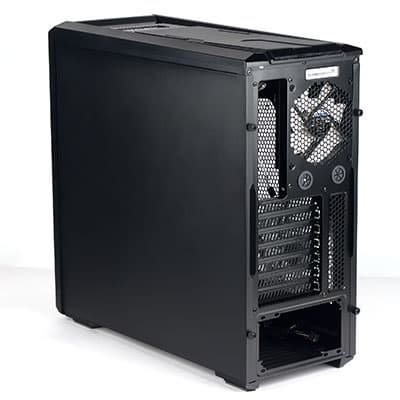

Zalman Z9 Plus: вид сзади

Шесть латунных шестигранных стоек для материнской платы уже установлены; если этого окажется мало, можно добавить дополнительные из комплекта крепежа. Отверстие на задней панели для портов ввода-вывода матплаты не имеет заглушки, а вот прорези для плат расширения придется освобождать, выламывая одноразовые заглушки. Крепление таких плат винтовое; работе отверткой при установке винтов мешает ребро шасси, в котором не предусмотрено выреза.

В подложке материнской платы имеется большое окно, которое позволит устанавливать или снимать процессорный кулер без демонтажа самой платы. Установке некоторых типов кулеров может помешать штатный верхний вентилятор корпуса; в таком случае его можно просто переставить в центр верхней панели.

Кабели от фронтальных разъемов экранированы, подключаются монолитными коннекторами (для аудио есть и HD Audio, и AC’97). Поскольку эти разъемы, а также кнопки и индикаторы закреплены на отдельном блоке, то их кабели не помешают снятию верхней и лицевой панелей.

Zalman Z9 Plus: кабели фронтальных разъемов

А лицевую панель снимать наверняка придется: в шасси установлены металлические заглушки, которые надо будет снять для установки 3,5- и 5-дюймовых устройств с выходом на переднюю панель. Все четыре заглушки многоразовые, но две верхние закреплены винтами, а две нижние придется выламывать.

К тому же и декоративные заглушки само́й лицевой панели, целиком сделанные из металлической сетки, имеют очень тугие фиксаторы, и извлекать их лучше изнутри, сняв саму панель. Напомним, что на ней расположены кнопка и индикатор питания; однако длинные провода, идущие от них, не помешают отодвинуть панель на достаточное расстояние. Эти провода еще и снабжены разъемами, поэтому панель можно снять вовсе.

Верхнюю панель снимать придется лишь для установки дополнительного вентилятора или обслуживания имеющегося. Крепится она восемью пластиковыми защелками, схема расположения которых приведена в инструкции; но для снятия этой крышки придется снимать и лицевую панель (или хотя бы немного отодвинуть вперед ее верхний край).

Для аккуратной прокладки кабелей в подложке материнской платы предусмотрены три прямоугольных выреза без резиновых уплотнителей; зафиксировать пучки проводов можно имеющимися в комплекте нейлоновыми стяжками, прикрепляя их к штампованным ушкам в подложке.

Конечно, при выборе блока питания надо ориентироваться на модели с длиной проводов, достаточной для «скрытой» укладки.

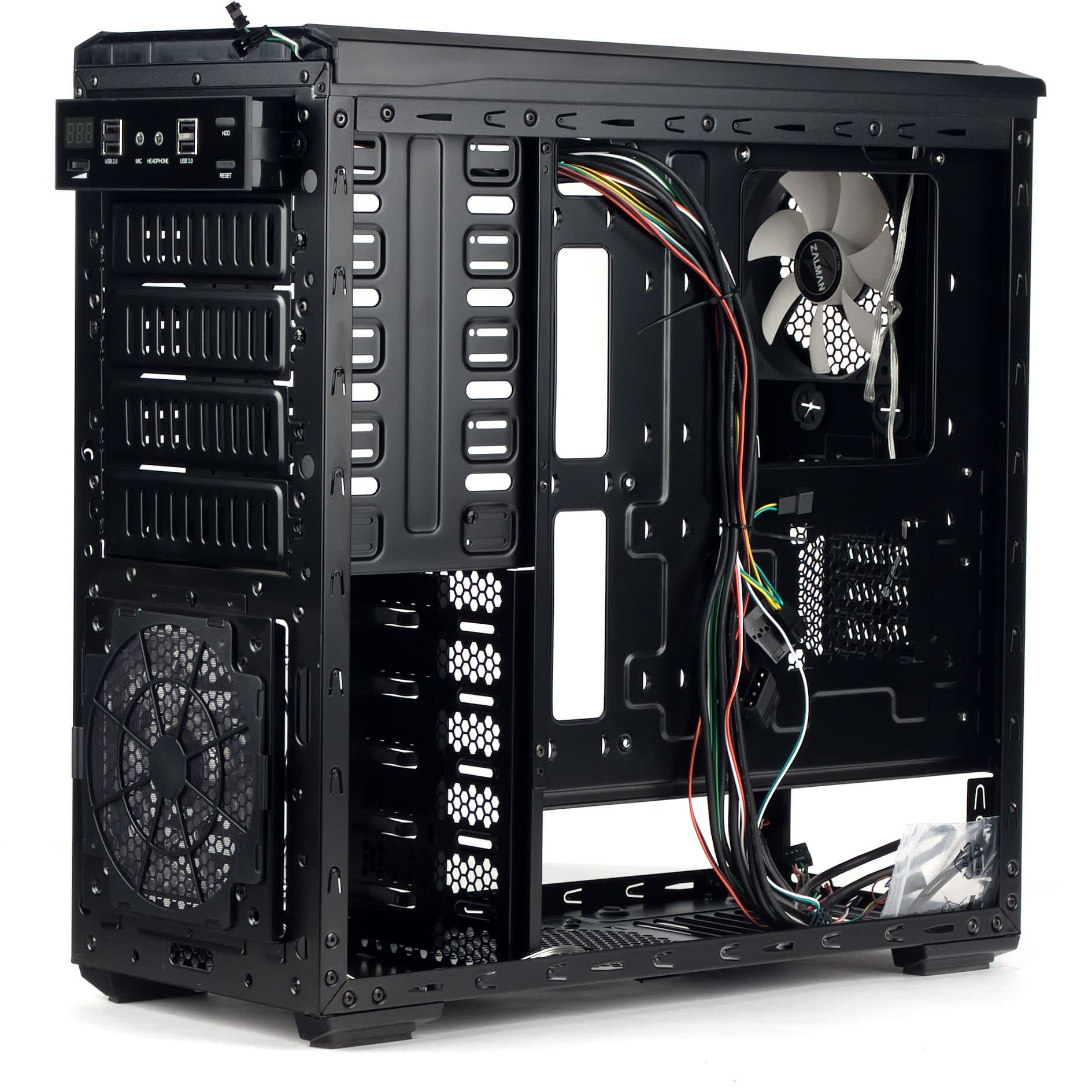

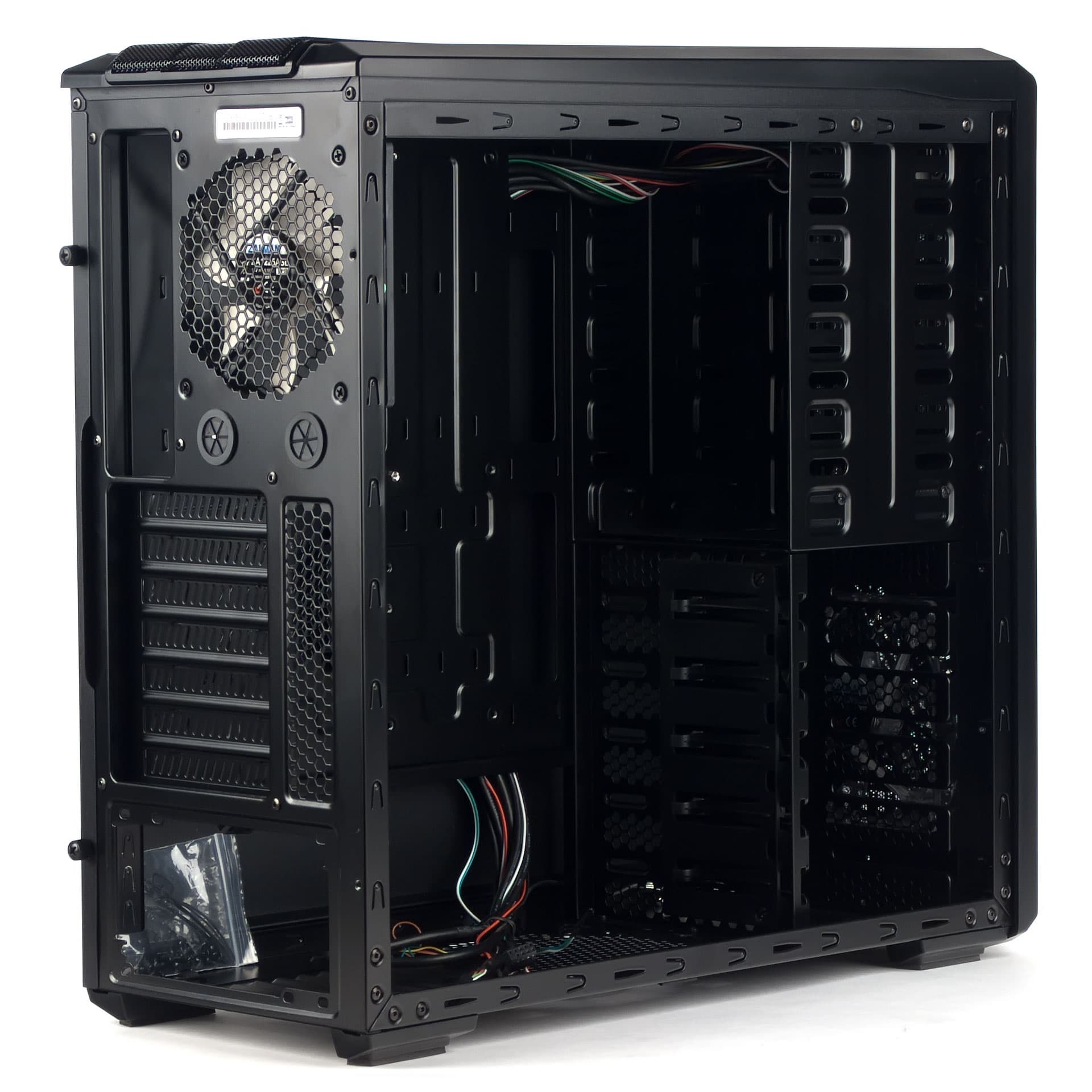

Zalman Z9 Plus: вид изнутри справа

Однако зазор между подложкой и боковой стенкой невелик, и если кабели проложены недостаточно аккуратно, то устанавливать правую боковую крышку будет неудобно.

Левая же крышка, несмотря на обилие отверстий, встает на место без перекосов и лишних усилий.

Блок питания можно ставить и после материнской платы; уже отмечалось, что располагать его можно как вверх, так и вниз вентилятором. Крепится он непосредственно к задней панели, без всяких дополнительных рамок.

Крепление оптических накопителей винтовое; для них в комплекте имеется немалое количество винтов с пластиковыми накатными головками.

Перед установкой 3,5-дюймового жесткого диска к нему нужно прикрутить четыре резиновые накладки, цилиндрическая часть которых входит в пазы корзины и фиксирует диск (отметим, что накладок в комплекте много: хватит для установки пяти дисков). Производитель в инструкции пользователя называет эти накладки антистатическими, хотя они скорее выполняют роль амортизаторов; однако из-за них отсутствует тепловой контакт корпуса диска с металлом корзины. Фиксация получается недостаточно надежная, и потому можно дополнительно закрепить диск винтом; при этом мы получим хоть какой-то теплоотвод, но снизим амортизирующие свойства накладок.

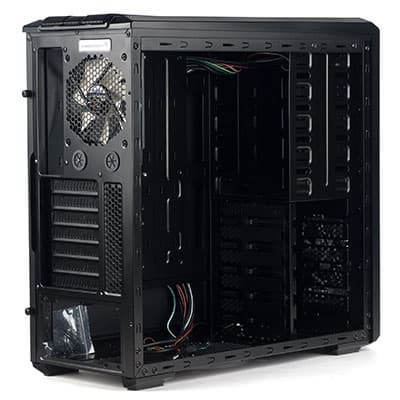

Zalman Z9 Plus: вид изнутри слева

Диск вставляется только с левой стороны, а его интерфейсные разъемы можно ориентировать как налево, так и направо, устанавливая накладки соответствующим образом. В первом случае для доступа к этим разъемам достаточно снять только левую боковую крышку корпуса, а во втором — кабели можно спрятать за подложкой материнской платы. Лучше использовать SATA-кабели с Г-образным разъемом, поскольку для прямого разъема места остается впритык.

В одном из 5-дюймовых отсеков установлен переходник, в котором можно винтами закрепить 2,5- или 3,5-дюймовые устройства, в том числе с выходом на лицевую панель. Напомним, что на правой стороне подложки материнской платы предусмотрено место для еще одного 2,5-дюймового HDD или SSD; конечно, снимать саму матплату для крепления такого накопителя не потребуется.

Практически все кромки шасси завальцованы, что снижает возможность повреждения рук сборщика.

К приятным мелочам отнесем достаточно богатый комплект крепежа, а также наличие удлинителя для питания процессора (пригодится в случае, если у блока питания соответствующие провода короткие).

Тестирование эффективности системы вентиляции корпуса

Последний этап исследования представляет собой тестирование с помощью программных средств, сильно нагружающих различные подсистемы компьютера, что, в свою очередь, обуславливает достаточно мощное тепловыделение. Таким образом можно оценить возможности и производительность системы охлаждения корпуса.

Конфигурация тестового стенда и процедура тестирования описаны в соответствующей методике.

Система охлаждения без проблем справляется с достаточно мощными конфигурациями, тем не менее ее эффективность не слишком высока — ведь в корпусе установлено четыре вентилятора. Полученный же результат уступает некоторым двухвентиляторным системам и лишь немногим лучше некоторых одновентиляторных систем. Температура жесткого диска сильно зависит от скорости фронтального вентилятора: при наличии обдува температура диска остается в пределах нормы, но вот использовать данный корпус для создания многодисковых систем все же не стоит.

Измерение уровня шума и оценка вибрации

Измерение уровня шума проводится в соответствии с нашей методикой при помощи шумомера ВШВ-003-М3 в звукоизолированной комнате с типичным уровнем шума 20 дБА. Во время измерения все электроприборы в комнате отключаются.

В данном случае мы эмулировали настольное размещение корпуса, когда от центра передней панели до головы пользователя расстояние составляет около 0,3 метра.

В ходе измерения уровня шума выявилась интересная деталь: когда штатный регулятор понижает напряжение на двух подключенных вентиляторах, они снижают скорость вращения, но уровень шума при этом изменяется не особо заметно. Основная проблема заключалась в завывающем боковом вентиляторе, который скорее всего имеет заводской брак; также свою лепту внес и нерегулируемый задний вентилятор. При условии настольного расположения уровень шума системы охлаждения корпуса преимущественно находится на уровне выше среднего, при отключении бокового вентилятора и установке регулятора в минимальное положение уровень шума приближается к среднему уровню, а при отключении заднего вентилятора уровень шума составляет порядка 27 дБА, что уже можно считать малозаметным на фоне типичного уровня фонового шума в помещении и с учетом шума от стоковых систем охлаждения. Однако для эксплуатации в обитаемых помещениях в ночное время суток и для систем, предусматривающих качественную звукошумовую оптимизацию, данный корпус не подходит.

Оценка потребительских качеств

К основным достоинствам корпуса можно отнести нетипичный дизайн и довольно хорошую комплектацию для бюджетного решения. С другой стороны, конструкция корпуса имеет некоторые недостатки (или особенности), которые ухудшают его потребительские качества. Несколько нелогично выглядит система охлаждения, имеющая в своем составе четыре вентилятора и контроллер управления, но последний при этом рассчитан на подключение только двух вентиляторов. Вентиляторы также использованы не самые удачные, но зато с неотключаемой подсветкой.

Отсек для жестких дисков реализован не самым удачным образом как с точки зрения удобства сборки, так и с точки зрения эффективности охлаждения дисков, хотя тут не стоит сгущать краски — бывают варианты и гораздо хуже.

Энтузиастов, да и просто любителей хорошего «железа» данный корпус вряд ли заинтересует, а для тех, кому корпус нужен просто в качестве коробки, в которую можно «сложить» комплектующие компьютера и забыть о них на ближайшие три года, корпус может оказать неплохим выбором, особенно если повезет с грамотным сборщиком, который сможет правильно настроить систему охлаждения.

Позиционирование и выводы

Если рассматривать корпус как бюджетный, то его конструкцию и оснащение можно считать вполне достойными: четыре порта USB, штатные места для установки 2,5-дюймовых накопителей (пусть и не самые удобные), возможность аккуратно расположить кабели за подложкой матплаты, не самый бедный комплект крепежа и аксессуаров. Всё это позволит использовать корпус для создания добротной «рабочей лошадки», предназначенной для решения широкого круга задач (прежде всего офисного плана).

Однако для построения современного высокопроизводительного компьютера модель явно не годится: портов USB хоть и много, но все они USB 2.0; нет ни разъема eSATA, ни дока с внешним доступом для быстрого подключения дисков. Вместо всего этого предлагается избыточный набор вентиляторов с примитивным контроллером, реальная польза от которого весьма сомнительна; то же можно сказать и о цифровом термометре.

Отдельно надо упомянуть изобилие подсветки, которую к тому же нельзя отключить. Конечно, готовый компьютер, сверкающий синими огнями, в витрине магазина привлекает взгляд; но вот на рабочем месте, даже домашнем, такая иллюминация может быстро надоесть: синий свет хоть и не так раздражает, как красный, но всё же вызывает не самые жизнеутверждающие ассоциации. Представьте: из-под компьютерного стола исходит синее сияние… не каждый сразу догадается, что там всего лишь расположен системный блок.

Хорошо, что производитель предусмотрел модификацию Z9 без особых излишеств; жаль только, что разница в цене между Z9 и Z9 Plus очень невелика.
