Gigabyte 780SLI-DS5 — системная плата на базе чипсета NVIDIA nForce 780i SLI


  • Чипсет NVIDIA nForce 780i SLI (применен северный мост nForce 780i SLI, южный nForce 570 SLI и мост nForce 200)

Компания Gigabyte любезно предоставила нам свою плату на новом чипсете NVIDIA еще до официального анонса этого продукта. К сожалению, проблемы с охлаждением чипсета (о чем подробно будет сказано ниже) вынуждали инженеров компании непрерывно искать наилучший формат кулера, так что даже экземпляр, попавший в нашу лабораторию, еще не был, по-видимому, окончательным. С учетом этой оговорки, очень любопытно оценить полученное решение на новом топовом наборе системной логики — nForce 780i SLI.

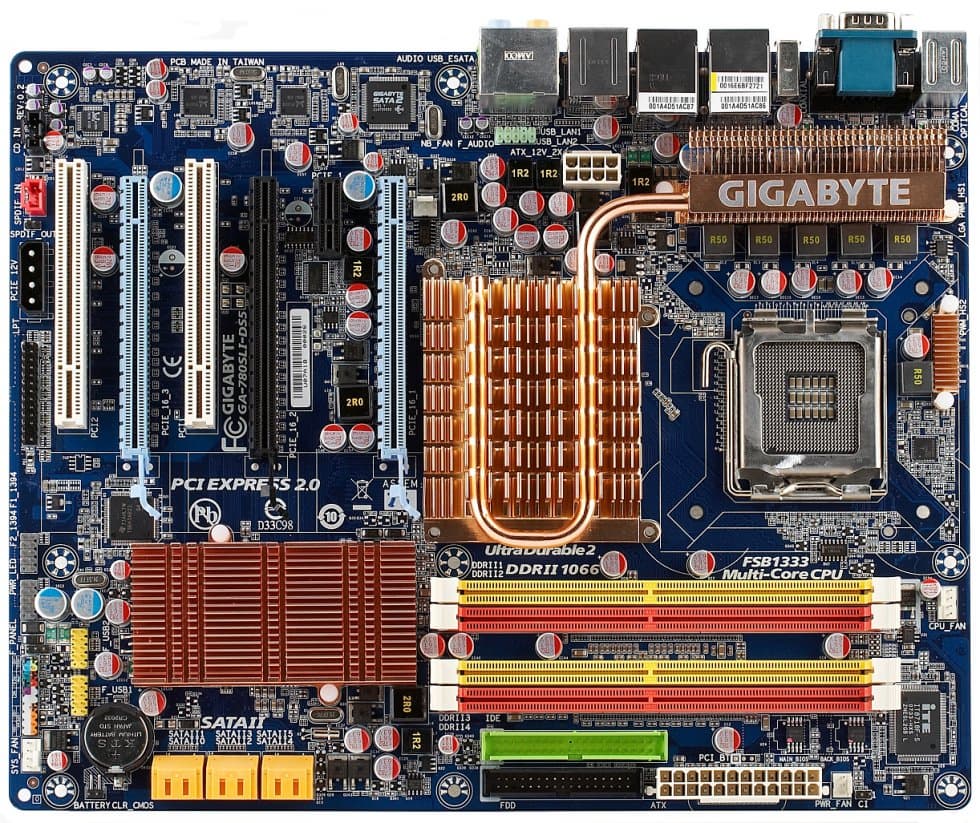

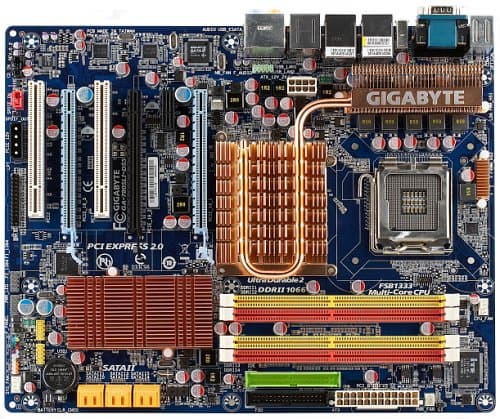

Конечно же, при взгляде на плату наибольший интерес вызывает система охлаждения чипсета. nForce 680i SLI отличался в свое время очень горячим «нравом», так что немудрено, что сохранивший его черты последователь, обзаведшийся к тому же дополнительным и тоже горячим чипсетным мостом nForce 200, бьет все рекорды. Большой радиатор прикрывает сразу северный мост и nForce 200, а одна тепловая трубка соединяет его с радиатором на полевых транзисторах в цепи питания процессора. При работе большой радиатор нагревается очень сильно — достаточно сказать, что автор этой статьи получил маленький, но вполне настоящий ожог, попытавшись тактильно оценить его температуру. Что касается южного моста, он тоже греется очень сильно, и небольшой радиатор смотрится на нем откровенно издевательски. Впрочем, тут как раз к инженерам Gigabyte претензий нет: в ширину этот радиатор увеличивать некуда (мешают габаритные элементы на плате), а увеличение в высоту препятствовало бы установке плат расширения.

Положение патовое, и мы можем лишь заметить, что во вроде бы окончательной, продажной версии платы радиатор на южном мосте станет меньше, но будет соединен с радиатором северного моста тепловой трубкой. Впрочем, по нашей оценке, радикально исправить ситуацию эта мера не поможет, и в данном случае придется вообще отказаться от пассивного охлаждения чипсета. Об этом свидетельствует и референсная плата NVIDIA, на которой радиаторы на южном и северном мостах соединяют аж 4 тепловые трубки, но все равно на северном мосту установлен довольно большой вентилятор. В любом случае вам придется серьезно озаботиться системой охлаждения в корпусе, если вы решитесь приобрести плату на nForce 780i SLI.

В остальном никаких неожиданностей плата не преподносит, все функциональные разъемы на ней расположены достаточно далеко друг от друга, чтобы не мешать подключению кабелей при сборке; особо отметим разве что расположение портов SATA: все 6 штук вынесены на ближний край платы и установлены парами вертикально («на бок»). Впрочем, без лишних слов понятно, что установка трех видеокарт в режиме 3-way SLI полностью лишает плату доступных слотов расширения — это понятная тенденция, простительная для топовой SLI-модели.

Импульсный стабилизатор напряжения питания процессора организован по 6-канальной схеме, использует по 2 полевых транзистора на канал, а все конденсаторы на плате, как это уже стало традицией у дорогих моделей, только высококачественные полимерные (в данном случае — от Fujitsu из серии FPCAP), с низким ESR. Размер платы — 305×245 мм (полноразмерный ATX), крепление осуществляется при помощи 9 стандартных винтов, все углы жестко зафиксированы. Пока у нас нет сведений о других моделях Gigabyte на базе 780i/750i SLI, так что мы не можем сказать, будут ли у платы «сестры» на том же или близком дизайне PCB, а вот еще более дорогую модель из серии DQ6 ждать, в принципе, можно.

Системный мониторинг (ITE IT8718F-S, по данным BIOS Setup)

  • Напряжение процессора, памяти, +3,3 В, +12 В (только индикация корректности напряжений!);
  • Частота вращения трех вентиляторов, для двух из которых реализована функция автоматического управления частотой вращения;
  • Температура процессора (встроенным датчиком процессора) и платы (встроенным датчиком на плате).
  • Технология автоматической регулировки вращения двух вентиляторов в зависимости от температуры ограничена выбором типа регулировки (в зависимости от модели — с 3- или 4-контактным разъемом — понижением напряжения или заданием пропуска тактов), а также возможностью выбора Intel QST (используя цифровой датчик температуры в новых процессорах Core 2/Extreme) вместо классической схемы работы, но никакой конкретной величины для настройки указать нельзя.

Более точная настройка режимов работы вентилятора должна быть возможна при помощи фирменной утилиты EasyTune[5] под Windows.

Порты, коннекторы и разъемы на поверхности платы

  • Процессорный сокет Socket 775, поддержка процессоров с частотой шины от 800 до 1333 МГц, включая будущие модели на ядре Penryn;
  • 4 разъема под DDR2 SDRAM DIMM (до 16 ГБ DDR2-533/667/800; поддерживается двухканальный режим работы при симметричном заполнении слотов обоих каналов); приведен список сертифицированных модулей;
  • 3 слота PCIEx16 для видеокарт: 2 из них (синего цвета) совместимы со второй версией стандарта PCI-E 2.0, третий — только с первой; все три всегда работают со скоростью x16 и пригодны для организации режима SLI, включая Triple-SLI (3-way SLI; с тремя видеокартами);
  • 1 слот PCIEx1;
  • 2 слота PCI;
  • Разъемы питания: стандартный ATX 2.2 (24 контакта, можно подключать обычный 20-контактный коннектор, но при этом не рекомендуется использовать мощные видеоускорители, не имеющие собственного разъема питания, или же следует дополнительно задействовать упомянутый ниже 4-контактный разъем), 8-контактный EPS12V для питания процессора (можно подключать стандартный 4-контактный коннектор ATX12V даже без переходника) и 4-контактный «периферийный» разъем для обеспечения дополнительного питания слотам PCIEx16;
  • Разъем FDD;
  • 1 «чипсетный» разъем IDE (Parallel ATA) с поддержкой 2 устройств ATA133;
  • 6 «чипсетных» разъемов SATA-II на 6 устройств SATA300, подключаемые к ним диски можно объединить в RAID-массив уровней 0, 1, 0+1 и 5;
  • 2 разъема для подключения планок на 4 дополнительных порта USB;
  • 2 разъема для подключения планок на 2 дополнительных порта FireWire;
  • Разъем для подключения выхода звукового сигнала с CD/DVD-привода;
  • Блок разъемов для подключения аналоговых входов и выходов звука на передней панели компьютера;
  • Разъем для подключения цифрового звукового выхода S/PDIF-Out на планке;
  • Разъем для подключения цифрового звукового входа S/PDIF-In на планке;
  • Разъем для подключения порта LPT на планке;
  • Разъем для подключения датчика открытия корпуса (Chassis Intrusion);
  • 4 разъема для подключения вентиляторов (три — с возможностью контроля количества оборотов), причем два из них — 4-контактные, для них доступна автоматическая регулировка частоты вращения.

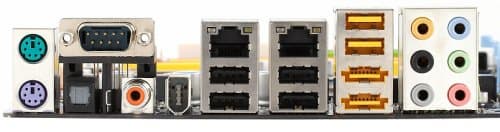

Задняя панель платы (слева направо, по блокам)

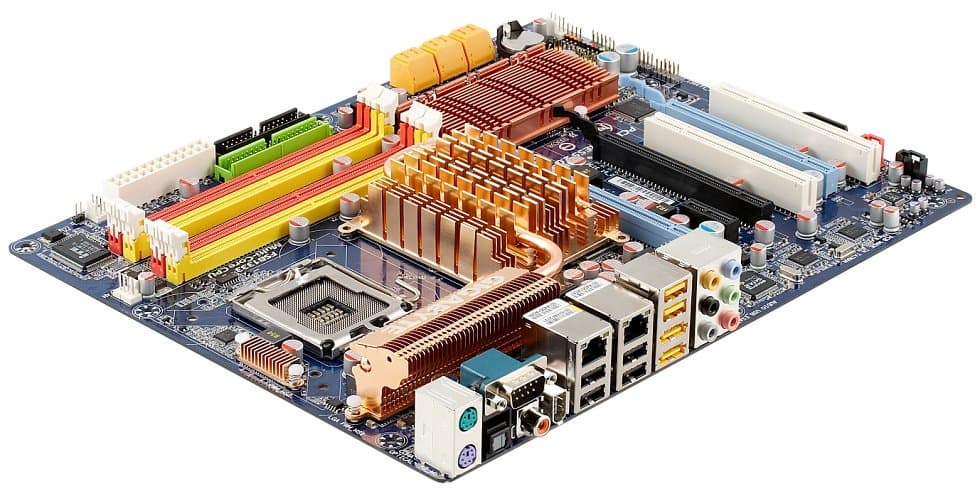

по ссылке — вид платы в 3/4 со стороны задней панели
  • Разъемы PS/2 для подключения мыши и клавиатуры;
  • 1 COM-порт, 1 оптический (Toslink) и 1 коаксиальный S/PDIF-Out, 1 FireWire;
  • 2 порта USB 2.0 и 1 RJ-45 (Gigabit Ethernet);
  • 2 порта USB 2.0 и 1 RJ-45 (Gigabit Ethernet);
  • 2 порта eSATA и 2 USB 2.0 (зачем-то тоже выкрашенные в желтый цвет,);
  • 6 аналоговых аудиоразъемов: Line-In, Front, Mic-In, Side, Rear, Center/Sub.

За набор и компоновку разъемов задней панели плата заслуживает самых высоких оценок: есть все современные периферийные интерфейсы, и при этом их соотношение сбалансировано. Несколько удивляет, что установленные в едином блоке разъемы eSATA и USB выкрашены в единый же желтый цвет, что может сбить с толку неопытного пользователя, так как обычно (да и в паре сантиметров левее) порты USB черные.

Также отметим, что порты eSATA функционируют за счет дополнительного контроллера JMicron, а не контролируются чипсетом.

Комплект поставки

В нашем случае плата на тесты попала без какого-либо комплекта, так что с уточнением этих данных придется подождать как минимум до момента анонса этой модели на сайте производителя.

Интегрированные контроллеры

  • Звуковой, на базе 10-канального (7.1+2) HDA-кодека Realtek ALC889A (топовый кодек компании, с поддержкой вывода звука с носителей HD DVD и Blu-ray в полном качестве), с возможностью подключения аудиосистем 7.1, разъемом для подключения фронтальных аудиовходов/выходов, оптическим и коаксиальным разъемом S/PDIF-Out, разъемом S/PDIF-In и поддержкой ряда уникальных функций;
  • 2 сетевых, на базе чипсета (и PHY-контроллеров Realtek RTL8211B) с поддержкой скоростей 10/100/1000 Мбит/с (Gigabit Ethernet) и ряда фирменных технологий NVIDIA, включая аппаратный брандмауэр (подробнее см. в описании чипсета);
  • SATA-II RAID, на базе микросхемы JMicron JMB363 (маркировка «Gigabyte», интерфейс PCIEx1), с поддержкой 2 устройств SATA300 и возможностью объединения дисков в RAID-массив уровней 0 и 1 (задействована лишь часть функциональности этого контроллера);
  • FireWire, на базе микросхемы Texas Instruments TSB43AB23, с поддержкой 3 портов.

Примененный аудиокодек интересен не только высоким соотношением сигнал/шум для проигрывания и записи, но и функцией передачи звукового сигнала, включая полноценное качество звука с дисков DVD Audio, HD DVD и Blu-ray, для вывода по интерфейсу HDMI. Достигается последнее поддержкой технологии защиты контента, что и позволяет сертифицированным программным плеерам передавать звуковой поток без снижения качества на видеоускоритель (или иную карту расширения) с разъемом HDMI. В дополнение к этому, ALC889A реализует технологию DTS Connect, позволяющую несколькими способами подключить компьютер к многоканальной аудиосистеме и получить объемный звук. Реализуется, в том числе, и технология DTS Neo:PC — разложение обычного стереосигнала на 4-8 каналов для создания эффекта объемного звука при аналоговом подключении многоканальной аудиосистемы.

Настройки

С помощью перемычек и переключателейПеремычка для очистки содержимого CMOSточнее, два контакта, которые нужно замыкать отверткой, собственной перемычкой или иным металлическим предметом
Из BIOS, основанного на версии 6.00PG от AwardВозможность отключения специфических функций процессора+Multi-Threading (отключение Hyper-Threading и дополнительных ядер), No-Execute Memory Protect, CPU Thermal Monitor 2, CPU EIST Function, CPU Enhanced Halt, Virtualization Technology
Настройки таймингов памяти+CAS Latency, RAS# to CAS# Delay, Row Precharge, Min RAS# Active Time, Command Per Clock, TRRD, TRC, TWR, TWTR, TREF
Выбор частоты работы памяти+Linked (увеличивать пропорционально частоте FSB, выбрав делитель из нескольких доступных значений) или задать желаемую частоту в интервале 400—1400 МГц с шагом 1 МГц (в реальности шаг значительно крупнее и может составлять до 80 МГц)
Возможность задания частоты для периферийных шин+PCI-E (для слота PCIEx16 от южного моста): 100—150 МГц с шагом 1 МГц и индикацией текущего значения;
HT (между мостами чипсета): ×1, ×2, ×3, ×4, ×5 к опорной частоте
Ручное распределение прерываний по слотам+
Изменение частоты FSB+100—650 МГц с шагом 1 МГц
Изменение коэффициента умножения процессора+
Изменение напряжения ядра процессора+Normal, 0,68750—2,37500 В с шагом 0,00625 В до 1,6 В и шагом 0,025 В выше и индикацией текущего значения
Изменение напряжения памяти+Normal, +0,025—0,775 В с шагом 0,025 В
Изменение напряжения чипсета+для северного моста: Normal, +0,05—0,20 В с шагом 0,05 В;
для южного моста в режиме Standby: Normal, +0,05—0,15 В с шагом 0,05 В;
для шины HT между мостами: Normal, +0,05—0,35 В с шагом 0,05 В
Изменение напряжения FSB+Normal, +0,05—0,35 В с шагом 0,05 В

Использовалась версия BIOS D2, как последняя из доступных на момент тестирования. Перечисленные возможности BIOS доступны в указанной прошивке, работоспособность нестандартных настроек не проверялась. Как обычно у продукции Gigabyte, дополнительные настройки открываются в BIOS Setup по нажатию клавиш Ctrl+F1 (в основном становятся доступны тайминги памяти). Отметим, что версия BIOS была предварительной, так что стоит ожидать некоторых изменений в окончательном варианте, который поступит в продажу.

Как и все модели на последних чипсетах NVIDIA, Gigabyte 780SLI-DS5 поддерживает работу с профилями EPP модулей памяти (SLI-Ready Memory), позволяя быстро переключаться между предопределенными наборами частот, таймингов и напряжений работы памяти. Плата позволяет по нажатию определенной клавиши в момент прохождения процедуры POST вызвать меню для выбора загрузочного устройства, что дает возможность с удобством выполнить разовую загрузку, например с CD-привода, не производя соответствующих изменений в BIOS Setup. Также в BIOS платы интегрирована традиционная утилита Gigabyte Q-Flash, позволяющая перепрошить BIOS с дискеты; которую не требуется для этого делать системной.

Производительность

Конфигурация тестовых стендов:

  • Процессор: Intel Core 2 Duo 6600 (2,4 ГГц)
  • Память: 2 модуля по 1 ГБ Corsair CM2X1024-9136C5D (тестировалась в режиме DDR2-800 с таймингами 4-4-4-1T)
  • Видеокарта: ATI Radeon X1900 XTX, 512 МБ
  • Жесткий диск: Seagate Barracuda 7200.7 (SATA, 7200 об/мин)
  • БП: HiPro W460GC31
  • ОС: Windows XP SP2

Новую плату Gigabyte мы хотели сравнить по уровню производительности с референсной платой на nForce 680i SLI от NVIDIA (продаваемой под маркой EVGA) и представителем одного из последних чипсетов Intel (разницы в скорости между P965 и P35 с DDR2 мы не заметили). К сожалению, в ходе тестирования выяснилось, что данный экземпляр платы Gigabyte отказывается функционировать с нашими тестовыми модулями памяти Corsair в режиме DDR2-800 с таймингами 4-4-4-1T (как это успешно делали платы на том же 680i SLI). Выставить основные тайминги в 4-4-4 плата согласилась, а вот с 1T Command Per Clock стартовать отказывалась. Более того, программы для отображения режима работы памяти под Windows свидетельствовали, что и тайминги на самом деле устанавливаются в 5-6-6. Таким образом, рассматриваемая плата Gigabyte еще до старта дала существенную фору своим соперникам, и результаты тестов оказались вполне предсказуемыми.

ТестGigabyte 780SLI-DS5 (nForce 780i SLI)EVGA nForce 680i SLI (nForce 680i SLI)Gigabyte 965P-DQ6 (i965P)
Архивирование в 7-Zip, мин:сек4:254:074:10
Кодирование MPEG4 (XviD), мин:сек3:413:373:37
FarCry (Low@640×480), fps339365359
FarCry (Highest@1600×1200), fps141152152
Doom 3 (Low@640×480), fps200218218
Doom 3 (Highest@1600×1200), fps119121123

Учитывая раннюю предварительную версию BIOS, с которой тестировалась плата, мы не можем предъявить к ней серьезных претензий. Отметим лишь, что в будущем при возможности постараемся выполнить тесты на серийном экземпляре Gigabyte 780SLI-DS5 и обновить статью. Пока же, на наш взгляд, рано делать выводы о производительности как этой платы, так и нового чипсета.

Итог

В сегодняшнем обзоре, как вы наверняка уже заметили, слишком часто встречалось слово «предварительно». Нет сомнений, что добротно спроектированная плата на новейшем чипсете NVIDIA, предлагающем первую «честную» (x16+x16+x16) поддержку режима SLI для трех видеокарт, найдет свою часть покупателей. Но вот будет ли это Gigabyte 780SLI-DS5 в нынешнем виде, каким-то образом обновленная Gigabyte 780SLI-DS5 или даже другая модель — сказать пока слишком сложно. Из общих замечаний выделим необходимость тщательно подойти к вопросу охлаждения платы, возможно, проигнорировав при этом попытки инженеров Gigabyte создать пассивную систему охлаждения чипсета. Во всяком случае, на нашем открытом стенде плата демонстрировала нестабильность работы до тех пор, пока единственный источник активного охлаждения — процессорный кулер — не был переведен из режима Smart Fan в полноскоростной режим.

Средняя текущая цена (количество предложений) этой модели в московской рознице: Н/Д(0)

Плата предоставлена на тестирование производителем
Благодарим компанию COLAN за предоставленный KVM-переключатель ATEN CS-1764C
Благодарим компанию Corsair за предоставленные модули памяти




18 декабря 2007 Г.
