Видеокамера SAMSUNG HMX-M20

Что это? Знакомые обводы корпуса, глядящий вверх под углом объектив — ни дать ни взять рассмотренная год назад видеокамера SAMSUNG HMX-R10, запомнившаяся своим инновационным дизайном, экзотическими функциями видеосъёмки и прекрасным фоторежимом. Не угадали.

Этот экземпляр можно считать реинкарнацией упомянутого аппарата. Как и положено, новый объект имеет примечательные отличия в сравнении со своим прародителем: оптический зум увеличился с 5х до 8х (а при использовании Intelli-zoom аж до 12х), камера научилась подзаряжать встроенный аккумулятор от USB, но главное — появился особый, такой манящий режим съёмки, как 50 прогрессивных кадров в секунду!

Конструкция, технические характеристики

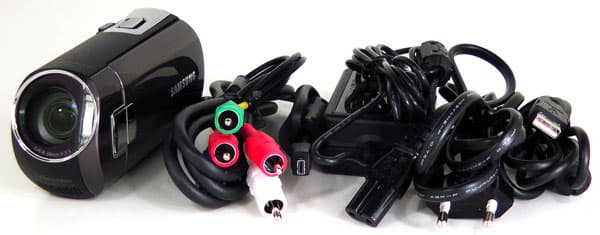

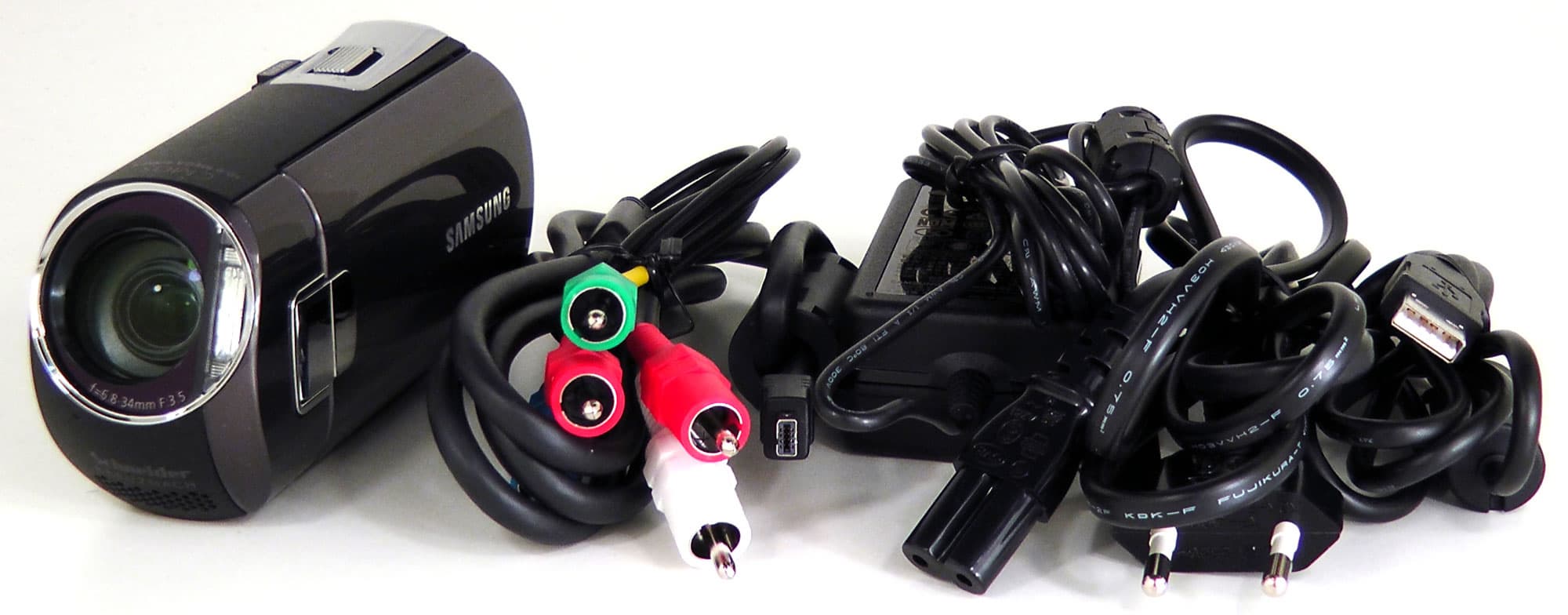

Комплектация видеокамеры стандартна: блок питания, универсальный компонентный-композитный аудио-видеокабель, и USB-кабель. Оба этих кабеля — USB и видео — имеют один и тот же разъём для подключения к камере.

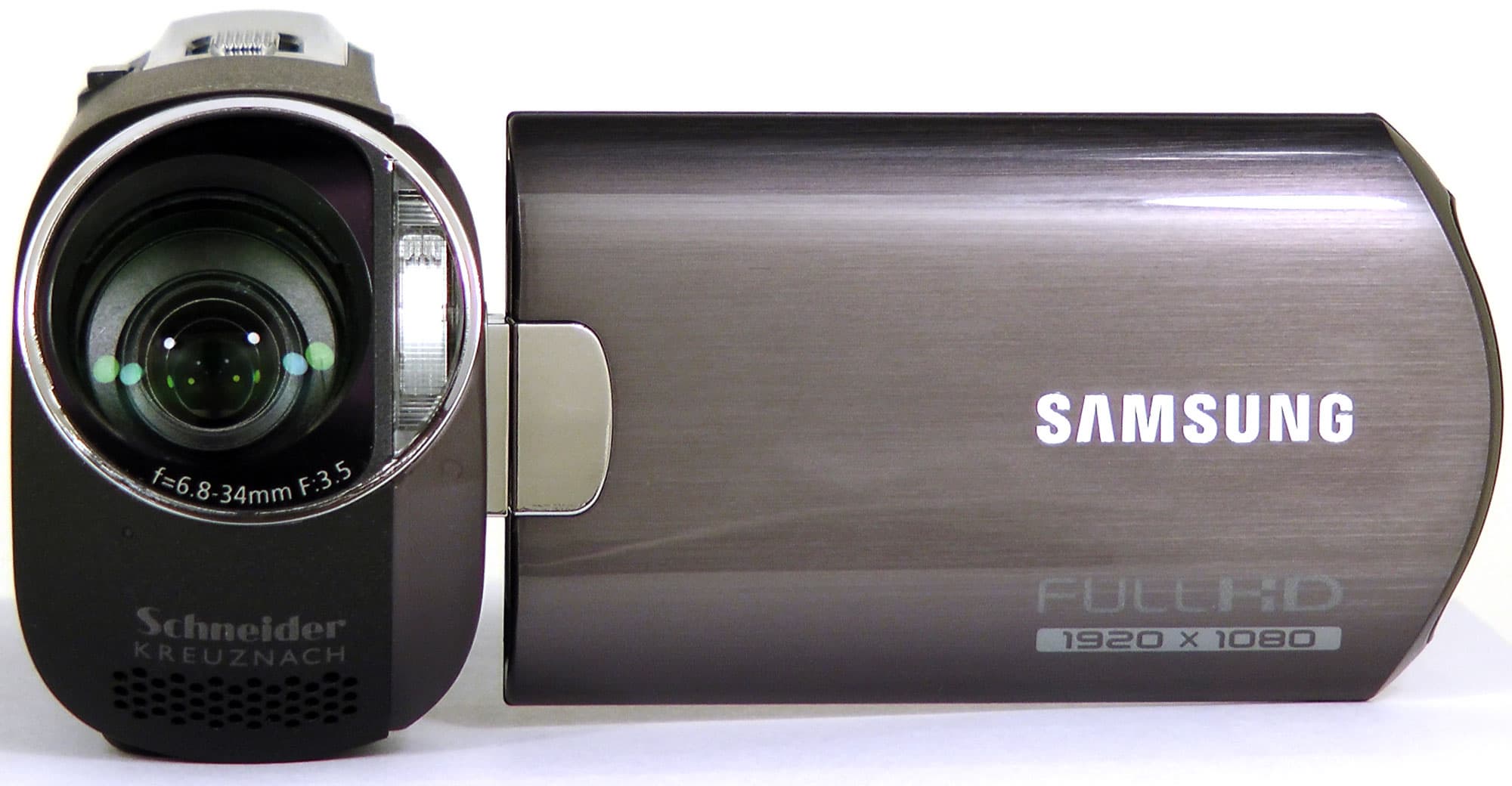

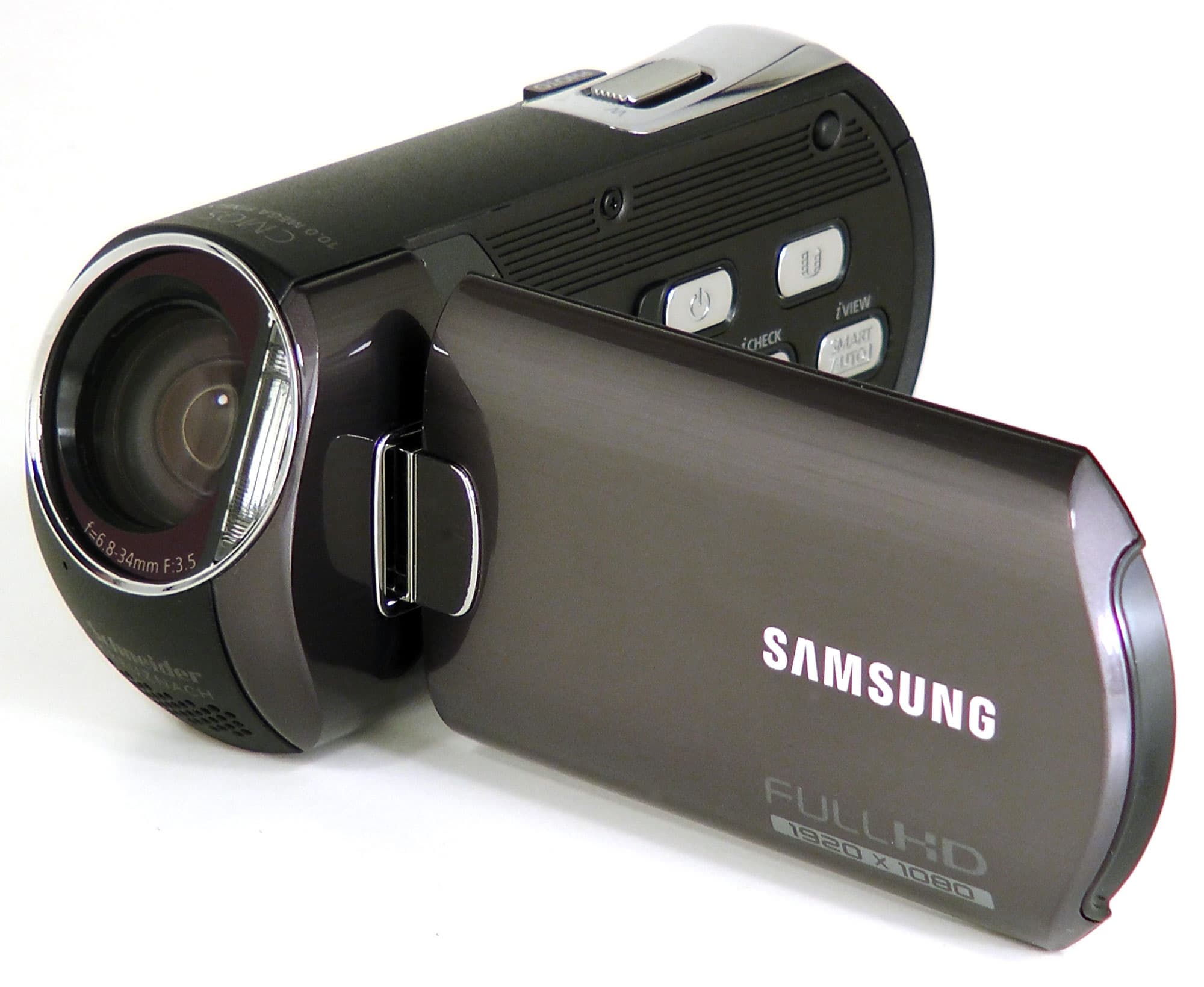

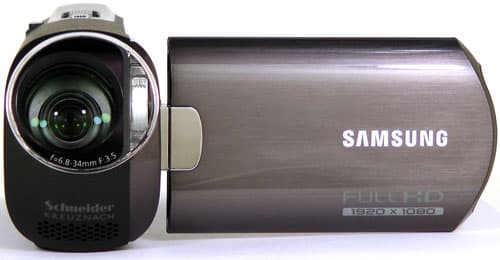

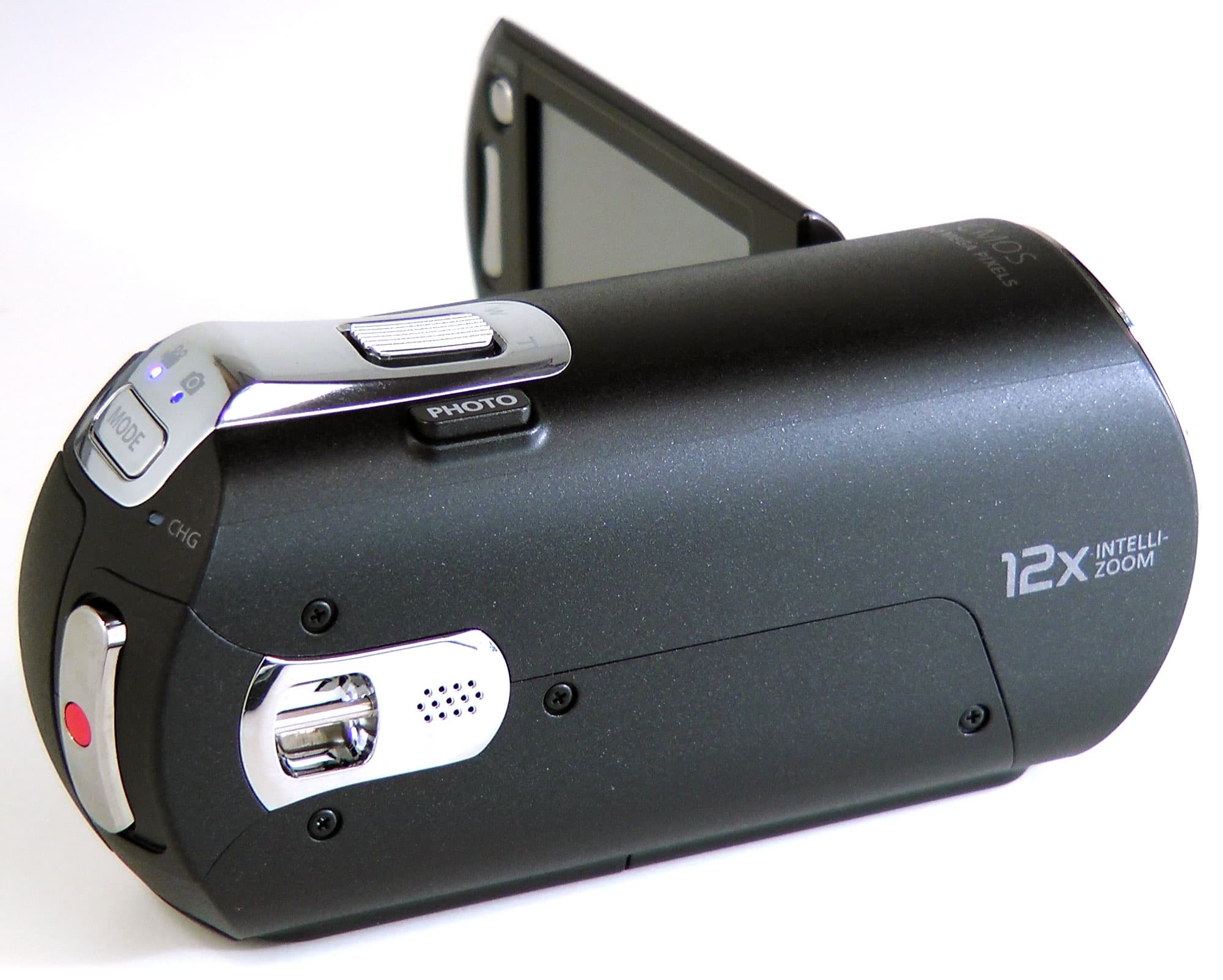

Пластмассовая шероховатая капсула с металлизированной внешней стороной ЖК-экрана удобно лежит в руке, не заставляя пользователя выворачивать кисть. Особенно это оказывается полезным при съёмке «с бедра», когда требуется запечатлеть детские игры, участники которых ещё не вышли ростом.

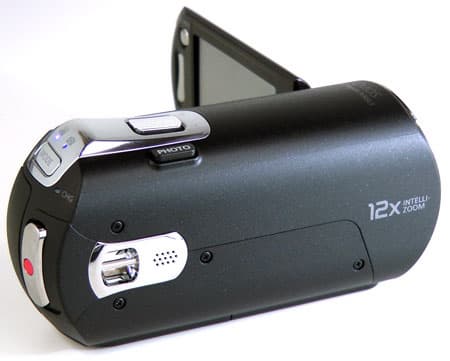

В верхней части корпуса находится рычажок зума и кнопка PHOTO, сбоку — ушко для крепления ремешка (в комплект не входит). Здесь же, рядом с этим ушком, встроен довольно громкий динамик.

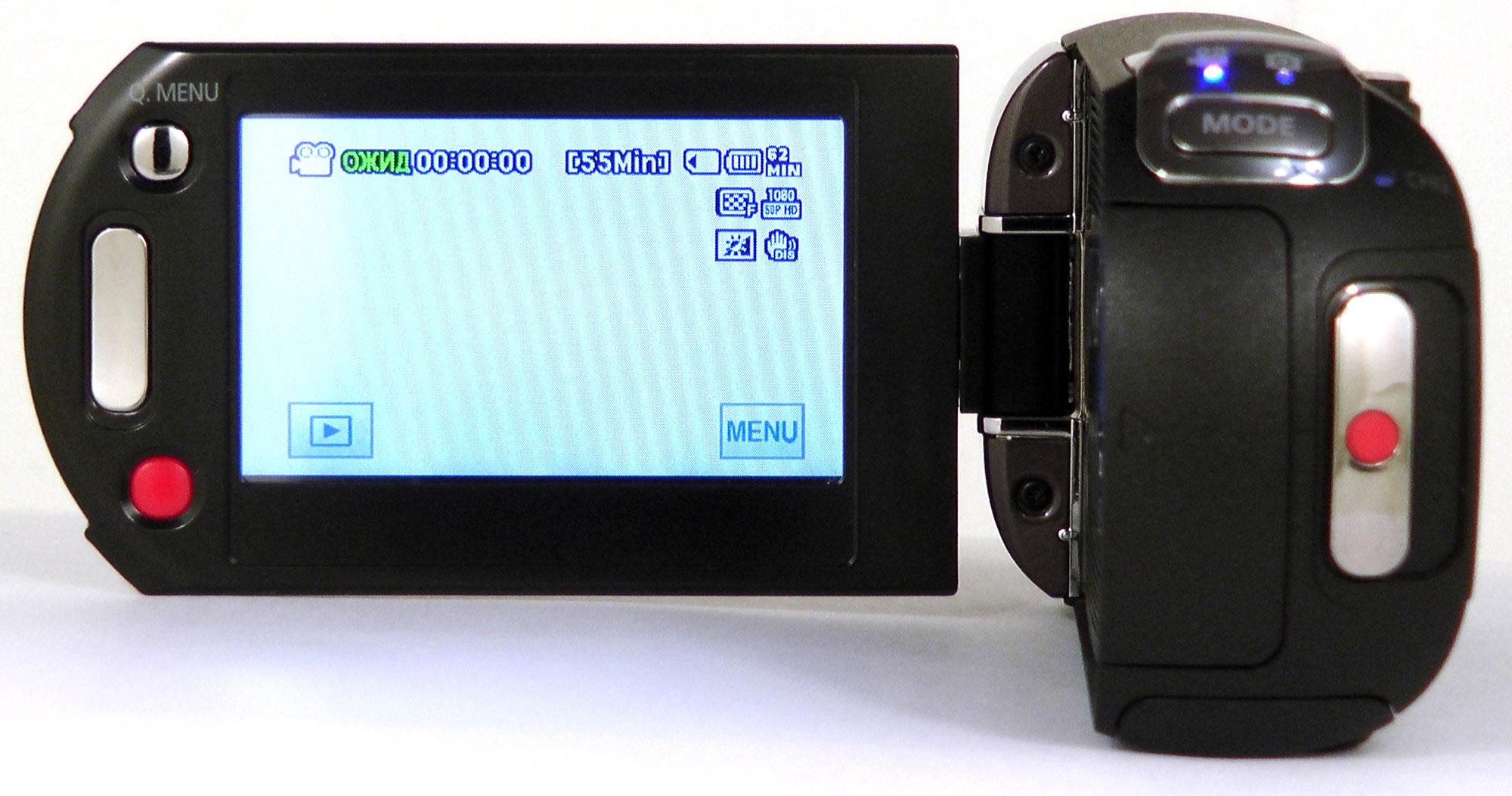

На рамке сенсорного ЖК-экрана расположены дублирующие кнопки быстрого управления: вызов быстрого меню, управление зумом и кнопка старта/остановки записи. На торце аппарата находится кнопка смены режимов работы (камкордер/фотоаппарат), и «основная» кнопка старта/остановки записи.

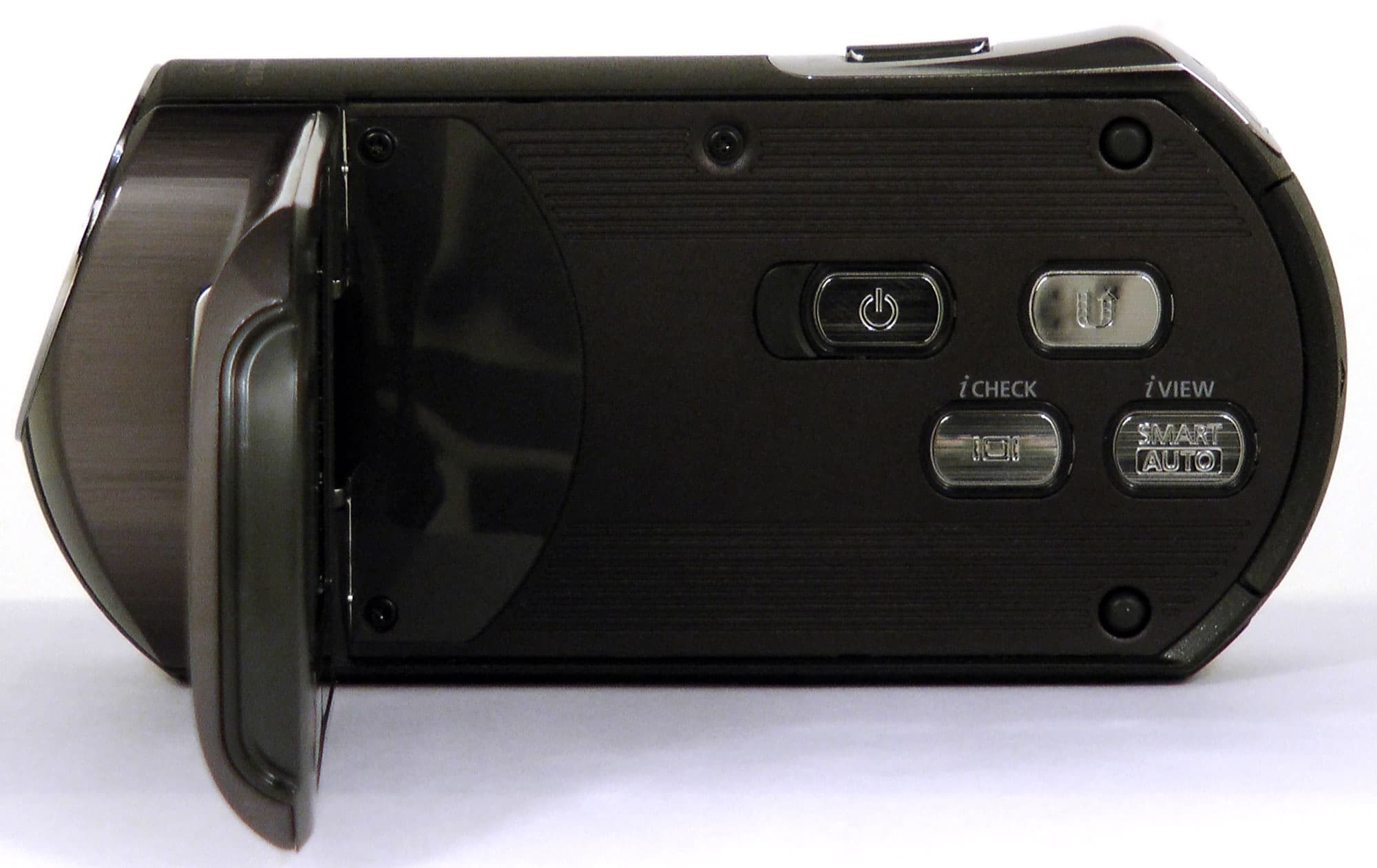

Под экраном на корпусе камеры имеются четыре дополнительные кнопки:

  • кнопка принудительного отключения питания
  • Share Mark — данная кнопка работает в режиме плеера, с её помощью можно отметить ролики, которые впоследствии вы желаете загрузить на Web-видеосервисы. При этом общая длительность отмеченных роликов не может превышать 10 минут — известное ограничение на длительность одного ролика в сервисе Youtube
  • iCheck — кратковременное нажатие этой кнопки включает/отключает отображение служебной информации на экране камеры; длительное нажатие включает режим отображения оставшегося заряда аккумулятора
  • easyQ — этой кнопкой включается полностью автоматический режим съёмки (SmartAuto)

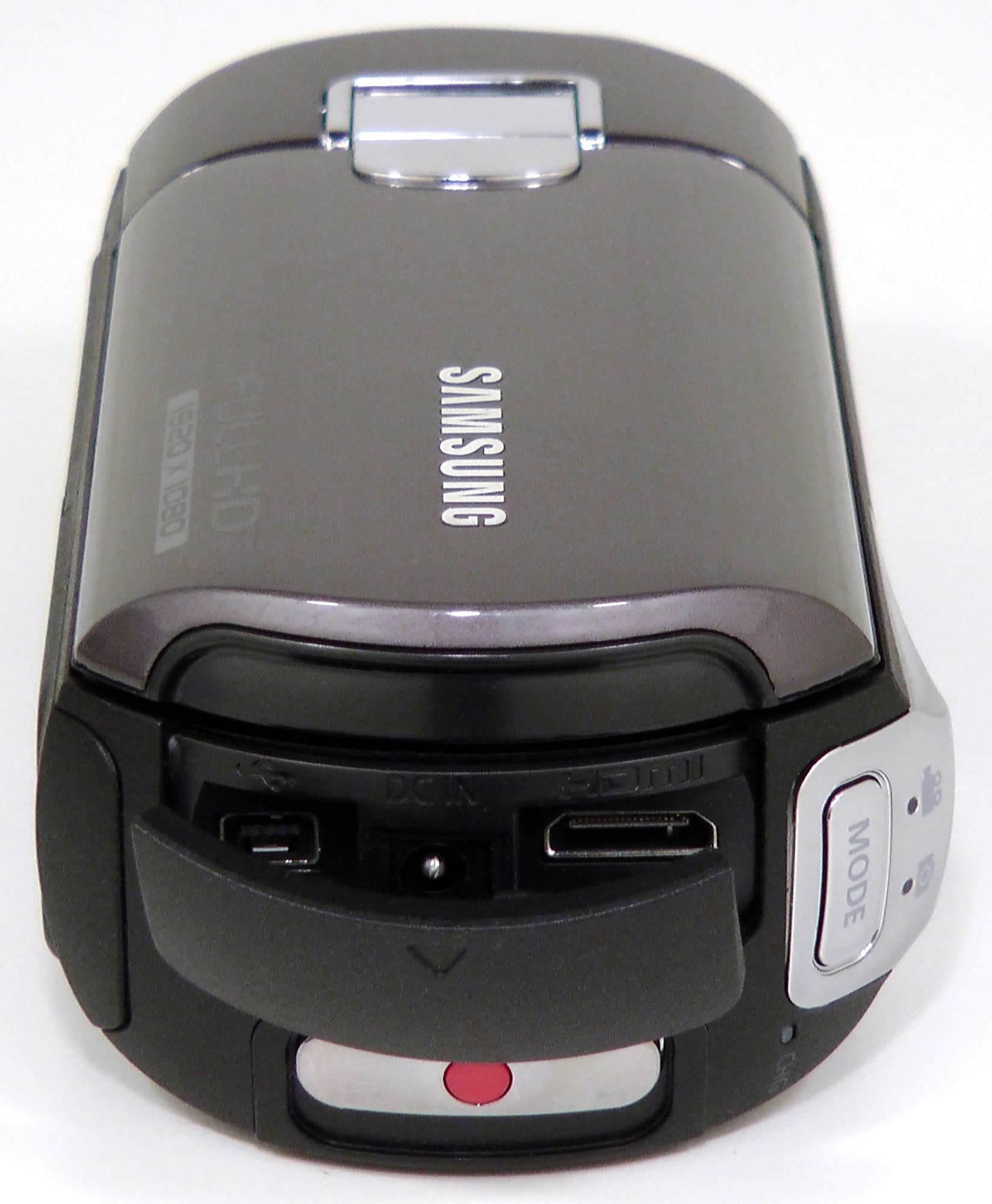

Торец видеокамеры прикрыт откидывающейся пластмассовой крышкой, под которой расположены все имеющиеся у аппарата интерфейсы: комбинированный порт (компонентный+композитный аудио-видеовыход, он же USB), вход для подключения прилагаемого блока питания и HDMI-видеовыход.

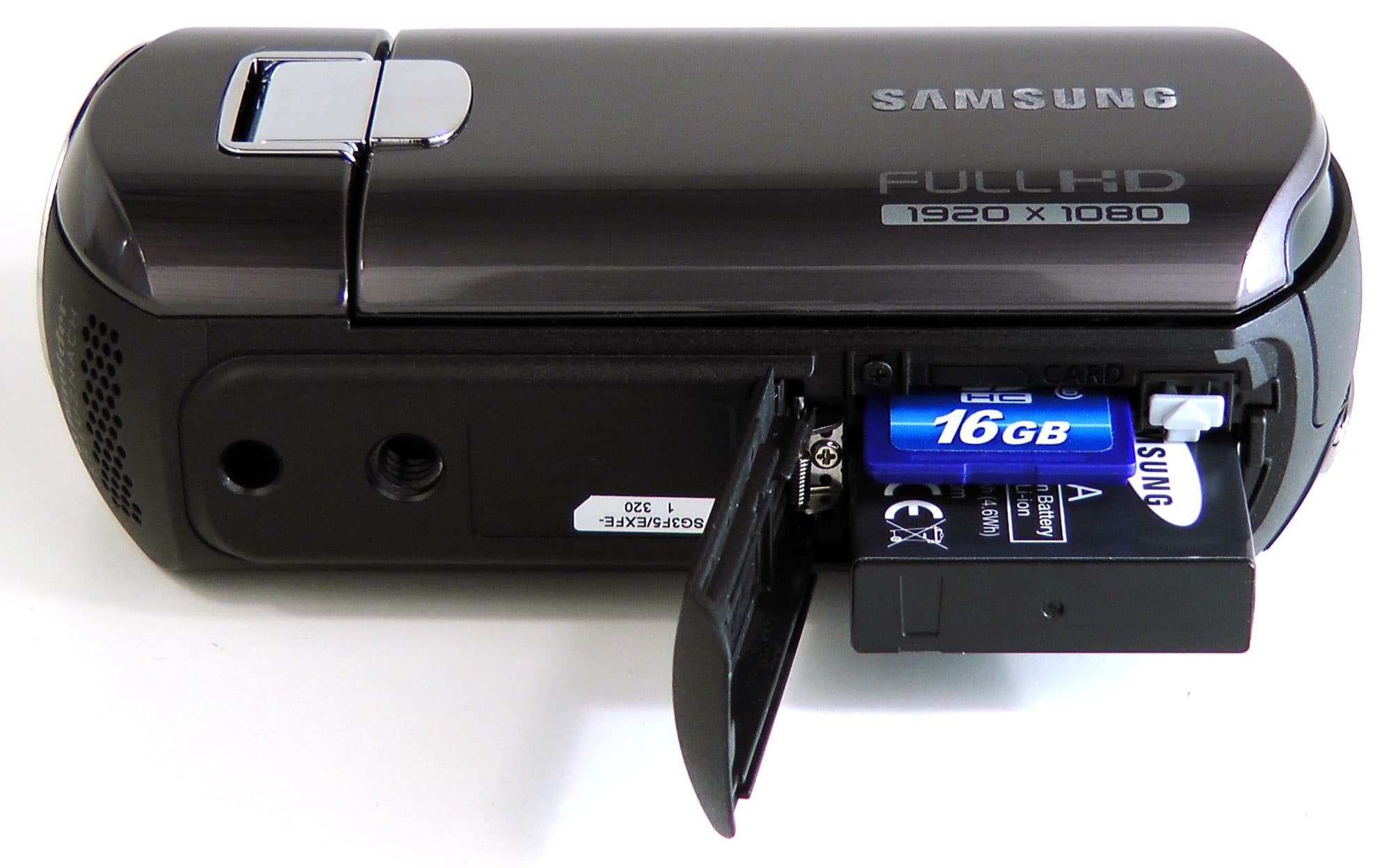

В дне камеры имеется откидывающаяся при сдвигании подпружиненная крышка, под ней — слот для карт памяти SD/SDHC и гнездо для аккумулятора. Данная модель снабжена литий-ионным аккумулятором BP125A ёмкостью 1250 мА·ч, который позволяет вести непрерывную видеозапись до 80 минут с открытым ЖК-экраном, и до 82 минут с закрытым (таким образом, не стоит без нужды закрывать во время съёмки ЖК-экран — всё равно экономия получается мизерная).

Краткие технические характеристики видеокамеры приведены в таблице:

ПараметрЗначение
Объектив:
  • фокусное расстояние
  • диапазон диафрагм
  • f=6,6—52,8 мм
  • f/3.5—5.6
Датчик изображения
одна матрица BSI CMOS 1/2,33″ 10,18 Mпикс.
Габариты, вес
(Ш×В×Г) 40×58×125 мм, 248 граммов без батареи (276 граммов с батареей)
Время работы от батареи, входящей в комплект
до 80 мин. с открытым ЖК-экраном; до 82 мин. с закрытым ЖК-экраном
Носитель
карта памяти SD/SDHC
Форматы видео
AVC (.mp4) + звук AAC 48 кГц 128 Кбит/с стерео:
  • 1920×1080 50p High@L4.2 25 Мбитс
  • 1920×1080 50i Main@L4.0 18 Мбитс
  • 1920×1080 25p Base@L4.0 18 Мбитс
  • 1280×720 50p Base@L3.2 13 Мбитс
  • 1280×720 25p Base@L3.1 9 Мбитс
  • 720×576 50p Base@L3.1 7 Мбитс
  • 720×576 50p Base@L3.0 7 Мбитс
  • 640×576 25p Base@L3.0 5 Мбитс
Формат фото
JPEG, 4000×3000, 3456×2592, 3328×1872, 2592×1944, 1920×1080, 640×480
Оптический трансфокатор
8x (intelli zoom 12x)
Интерфейсы
  • HDMI
  • компонентный и композитный аудио-видеовыход
  • USB
Прочие характеристики
  • сенсорный LCD-монитор 2,7″
  • цифровой стабилизатор изображения
  • режим длительной (интервальной) записи
  • запись с закрытым ЖК-экраном
  • зарядка аккумулятора при подключении к ПК по USB

Более подробные сведения можно увидеть на странице продукта.

Видео-фотосъёмка

В первую очередь обратила на себя внимание цветопередача. Настолько сочные, яркие краски — не верится, что кадры сняты в привычно серой, запылённой местности.

Возможно, дело тут в грамотных автоматических настройках видеокамеры. Ведь, в целях унификации тестирования и «…дабы дурь каждого всем видна была» (Пётр I), все съёмки мы проводим в автоматическом режиме. Давайте сравним результат съёмки «на автомате» нашей камеры с ближайшим собратом — рассмотренной недавно Samsung HMX-S15. По счастливому стечению обстоятельств, обеими этими камерами были сделаны практически одни и те же кадры. Повторяем: аппараты работали в полностью автоматическом режиме.

Вне всякого сомнения, с помощью ручных настроек любую видеокамеру можно подготовить к съёмке так, чтобы получить наилучшее качество, зачастую кардинально отличающееся от картинки, полученной в автоматическом режиме. Но всякий ли пользователь станет тратить время и накручивать малопонятные параметры?

Двенадцатикратный Intelli-зум (8x оптический + дополнительное увеличение за счёт неиспользуемых при обычной съёмке пикселей матрицы) хорош для такого миниатюрного аппарата, однако пользователя, вздумавшего поиграться во время съёмки с зумом, ожидает неприятный сюрприз. В следующем ролике читатель может оценить не только дальнобойность зума, но и его вокальные данные.

Так звенит сервопривод, электромоторчик, передвигающий линзы объектива при зуммировании. Что тут скажешь: снова остаётся надеяться, что данный недостаток — всего лишь особенность конкретного экземпляра видеокамеры, предоставленной на тестирование (по традиции, мы опять имеем дело с инженерным сэмплом).

Впрочем, во время подготовки данного обзора такие свежеиспечённые владельцы камеры всё-же нашлись: участник Конференции iXBT.com sergey.vinakov любезно предоставил короткий ролик, снятый в тишине при зуммировании:

Отчётливо слышна разница, а точнее, гораздо меньший уровень жужжания сервопривода трансфокатора. Видимо, к выпуску серийных образцов видеокамеры инженеры всё-таки сумели — пусть и частично — избавиться от такой неприятности, как поющий зум.

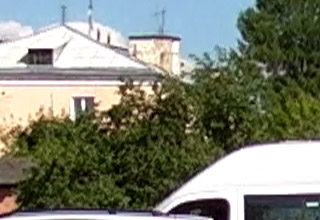

Различие видеорежимов в первую очередь сводится, конечно же, к количеству деталей в кадре. Нечего и думать — больше всего их в самом старшем режиме, 1080 50p.

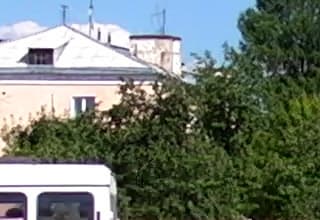

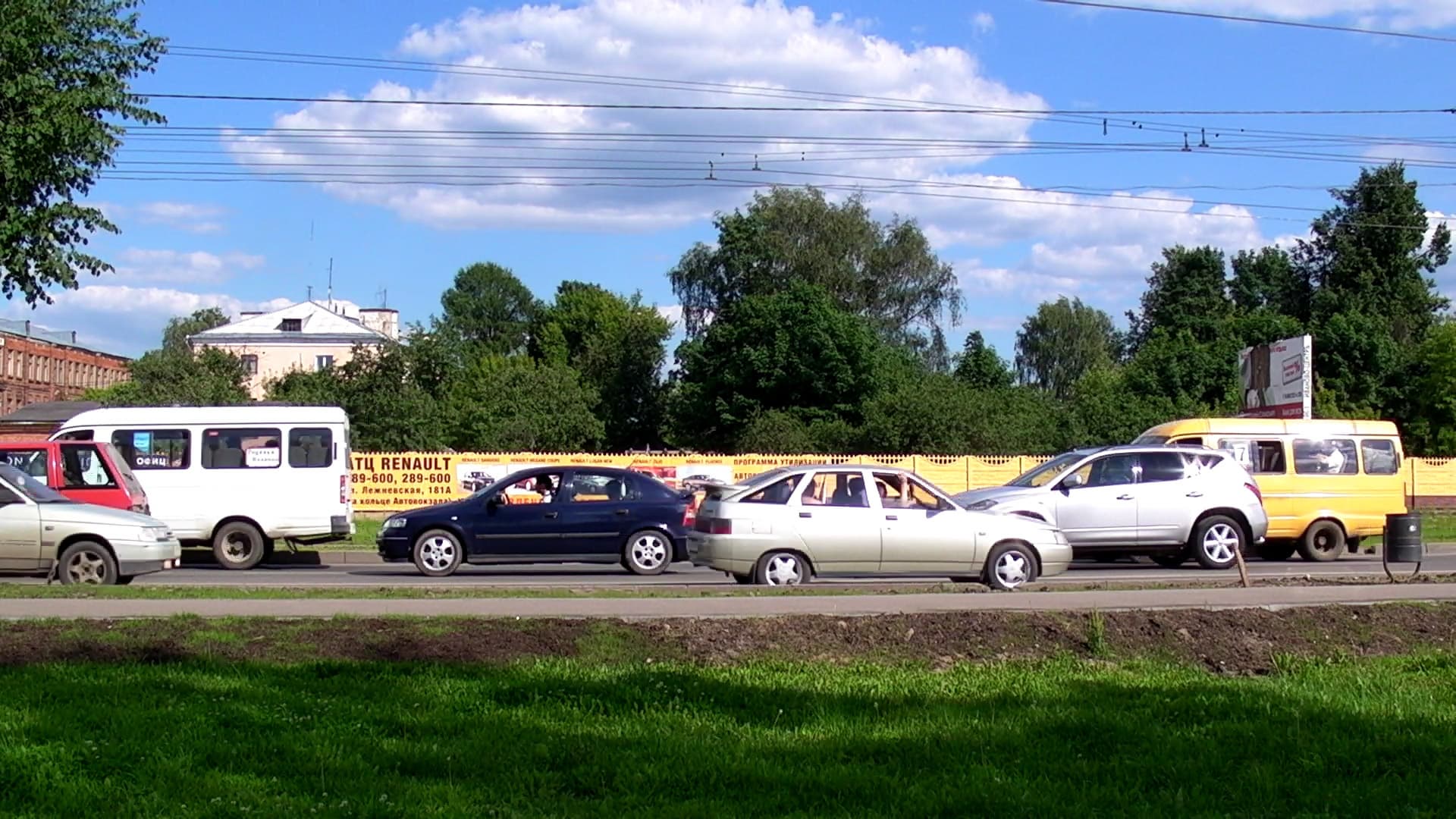

1920×1080 50p High@L4.2 25 Мбитс — ролик

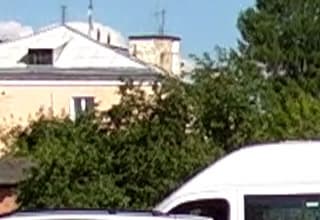

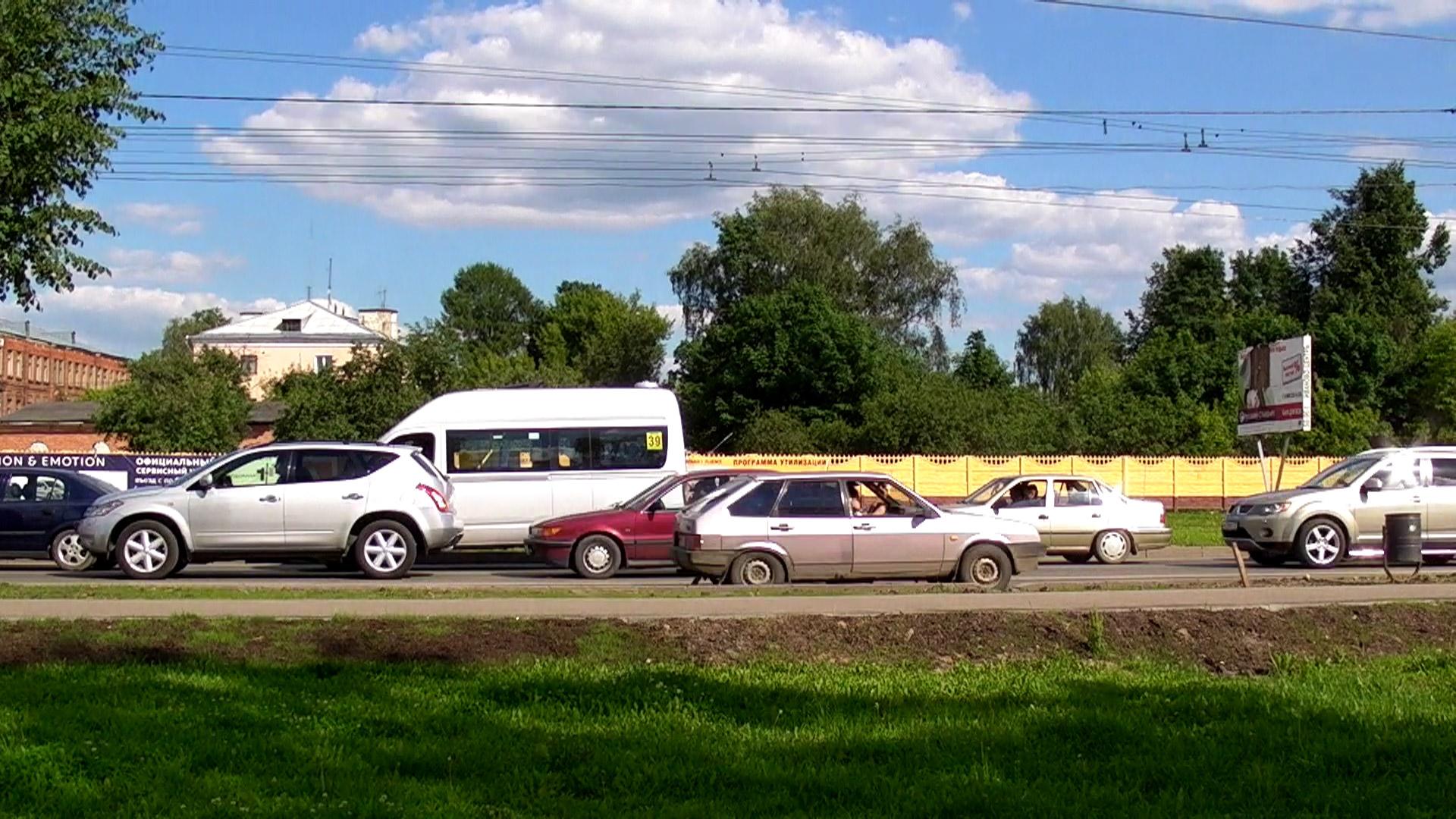

1920×1080 50i Main@L4.0 18 Мбитс — ролик

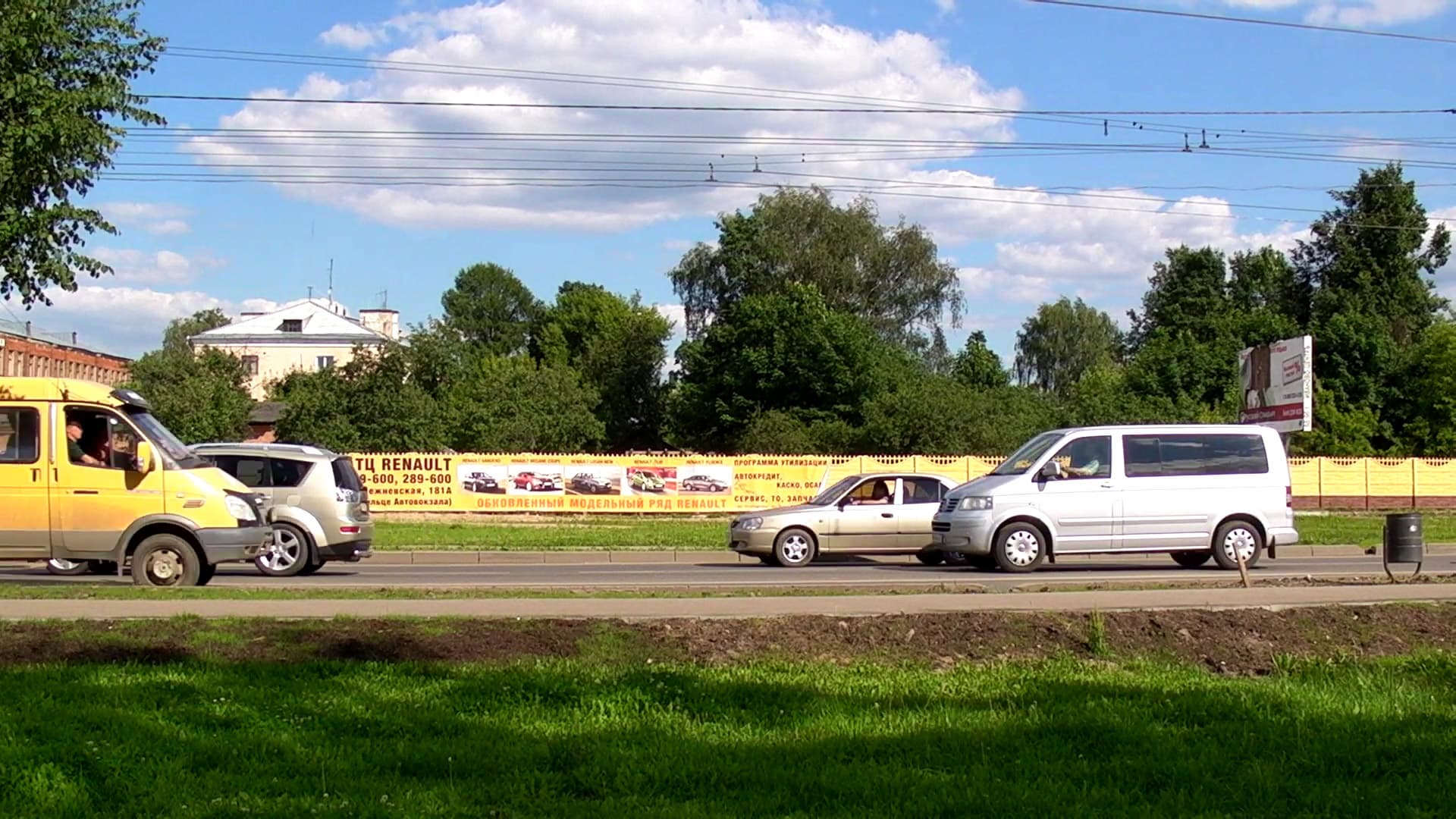

1920×1080 25p Base@L4.0 18 Мбитс — ролик

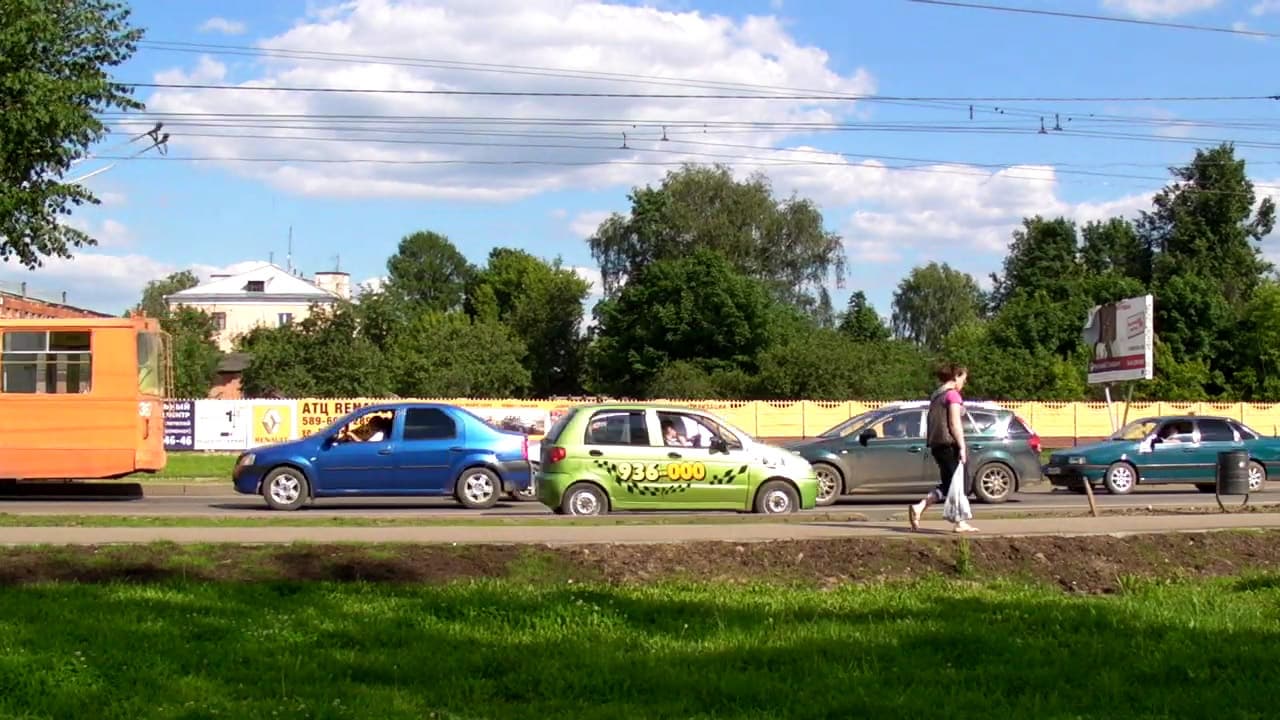

1280×720 50p Base@L3.2 13 Мбитс — ролик

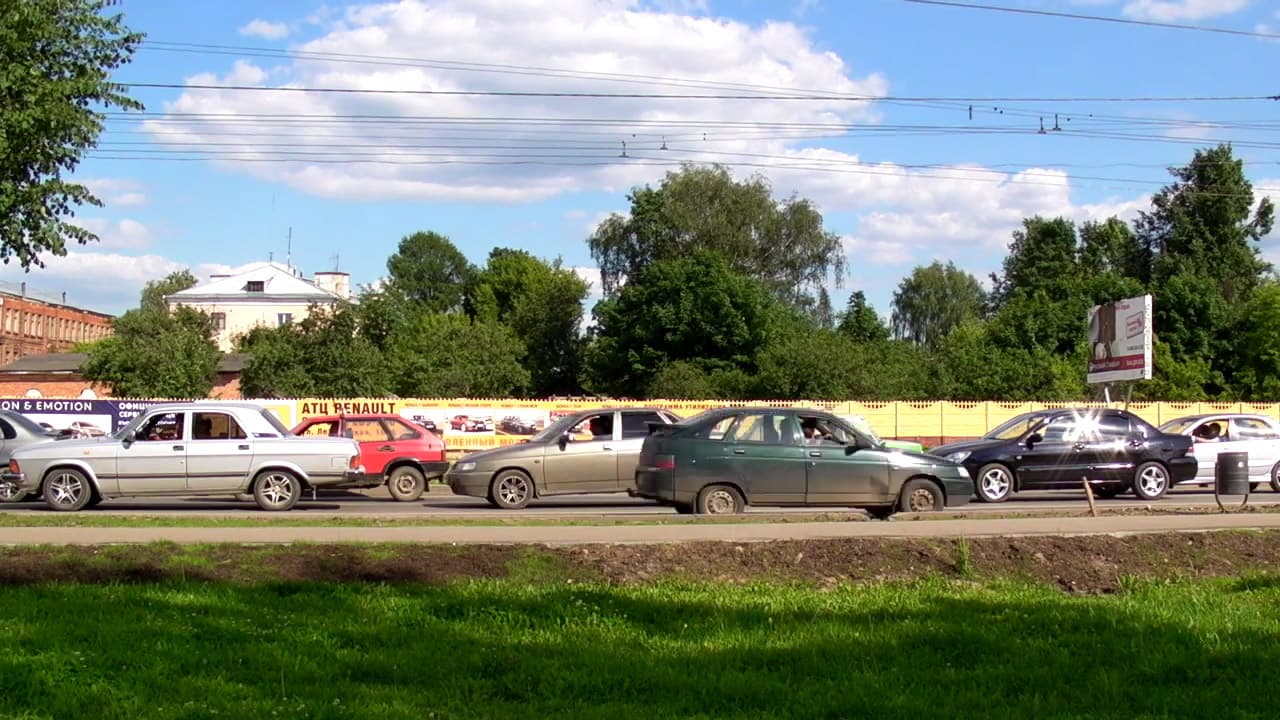

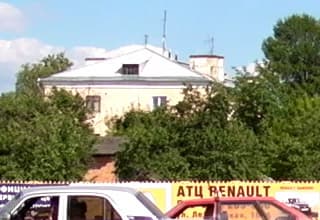

1280×720 25p Base@L3.1 9 Мбитс — ролик

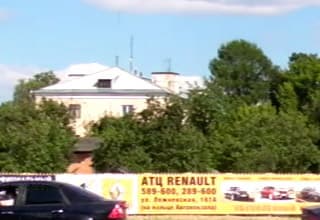

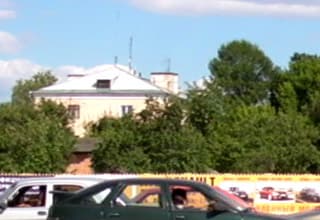

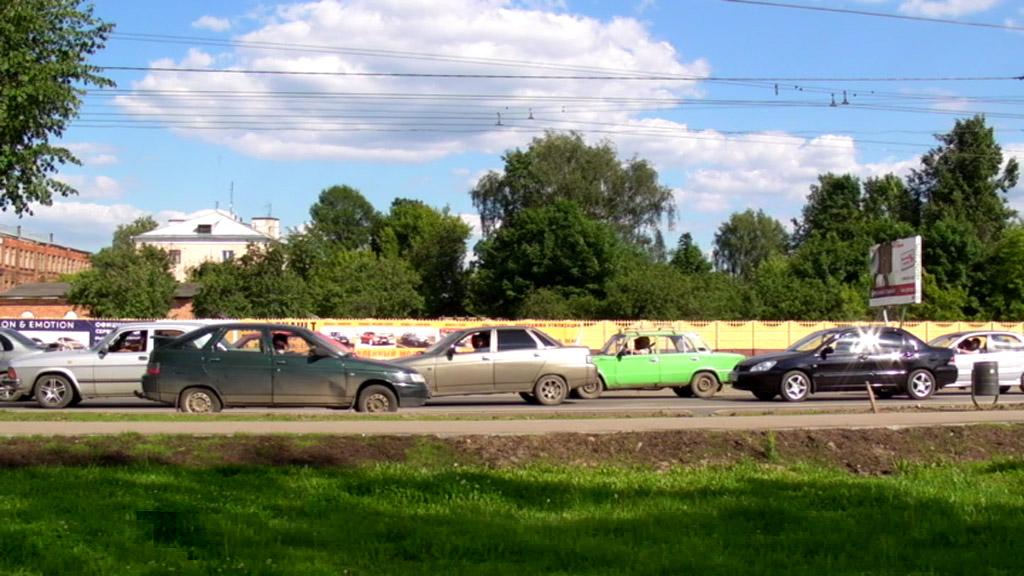

720×576 50p Base@L3.1 7 Мбитс — ролик
720×576 50p Base@L3.0 7 Мбитс — ролик
640×576 25p Base@L3.0 5 Мбитс — ролик

Но разница не только лишь в детализации видео. Существует ещё и такой параметр, как плавность движения. Чем выше частота кадров при съёмке (речь, конечно, о прогрессивном видео), тем более плавное движение мы наблюдаем. В следующем сравнительном ролике приведены кадры, снятые в режимах 25p и 50p. Здесь же приведён и пример интерлейсного видео 50i.

Присутствующий в камере интервальный режим съёмки позволяет запечатлеть какие-либо длительные процессы. Камера при этом, разумеется, должна питаться от сети. Также требуется отключить всю автоматику, выставив вручную баланс белого, выдержку, фокус. Если положиться на автоматический режим съёмки, то в итоговом ролике вы получите мешанину из кадров разной степени яркости, насыщенности, и с плавающим фокусом впридачу — лоскутное одеяло, а не ролик.

Во время интервальной записи камера создаёт видеофайлы 1920×1080 50p либо 720×576 50p на выбор. Разрешается выбрать следующие интервалы, через которые камеры будет фиксировать кадры: каждые 1, 3, 5, 10, 15 и 30 секунд. Время съёмки также выбирается, а ограничено оно лишь ёмкостью карты памяти.

Замедленная съёмка может проводиться на скорости 200, 400 и 600 кадр/сек, при этом размеры получающегося видео различаются:

  • 200 кадр/сек — 432×324, 50 кадр/сек
  • 400 кадр/сек — 400×224, 50 кадр/сек
  • 600 кадр/сек — 208×116, 50 кадр/сек

Недостатки такой съёмки заключаются не только в ограниченном времени и малом размере кадра, но также в неудовлетворительном качестве сжатия. Артефакты, смазы и пикселизация — вот неизменные спутники замедленной съёмки, и чем ниже уровень освещённости, тем заметнее подобные изъяны.

Фотографии, которые создаёт эта видеокамера, вполне пригодны к бытовому употреблению, в том числе и для печати.

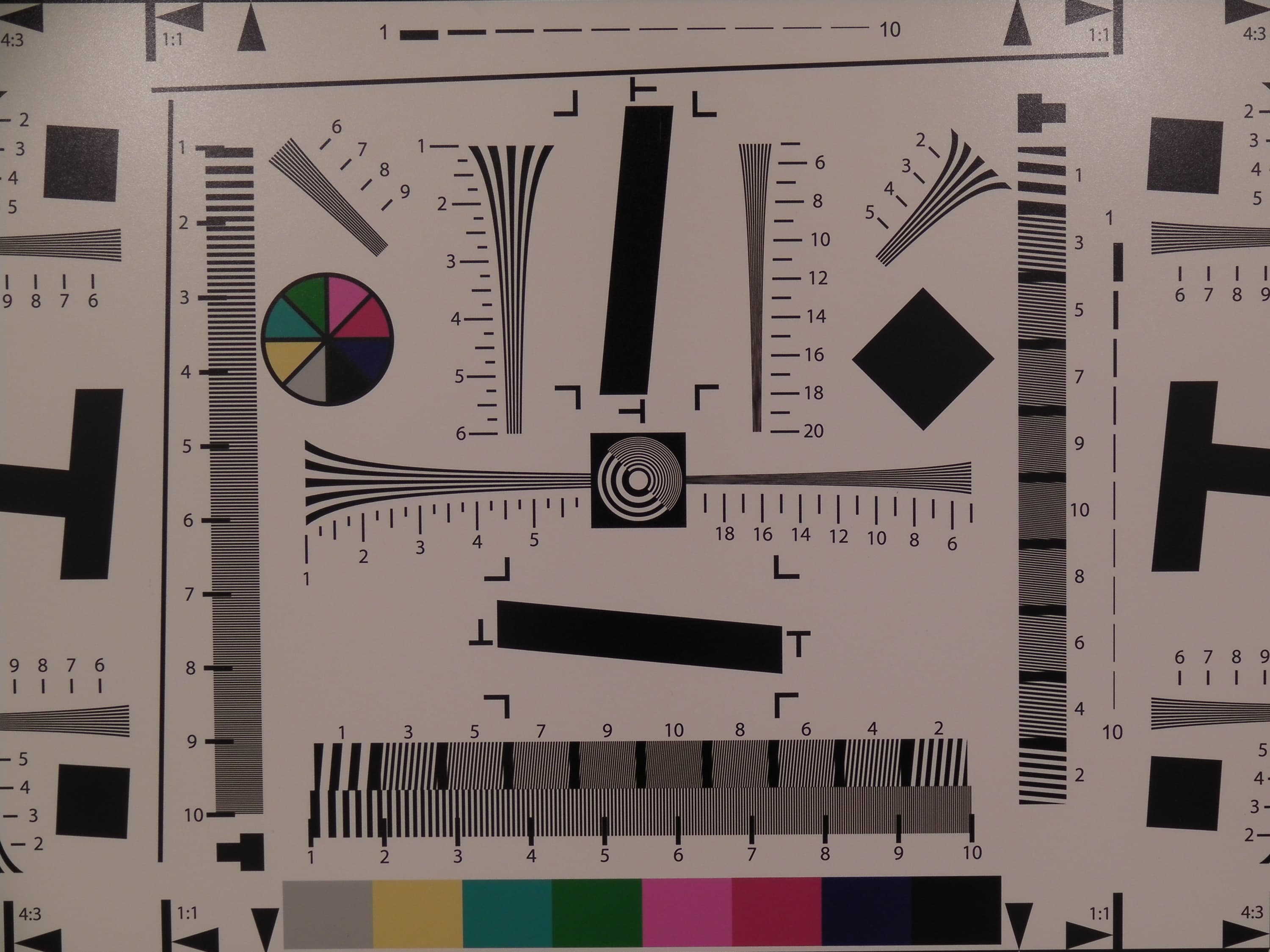

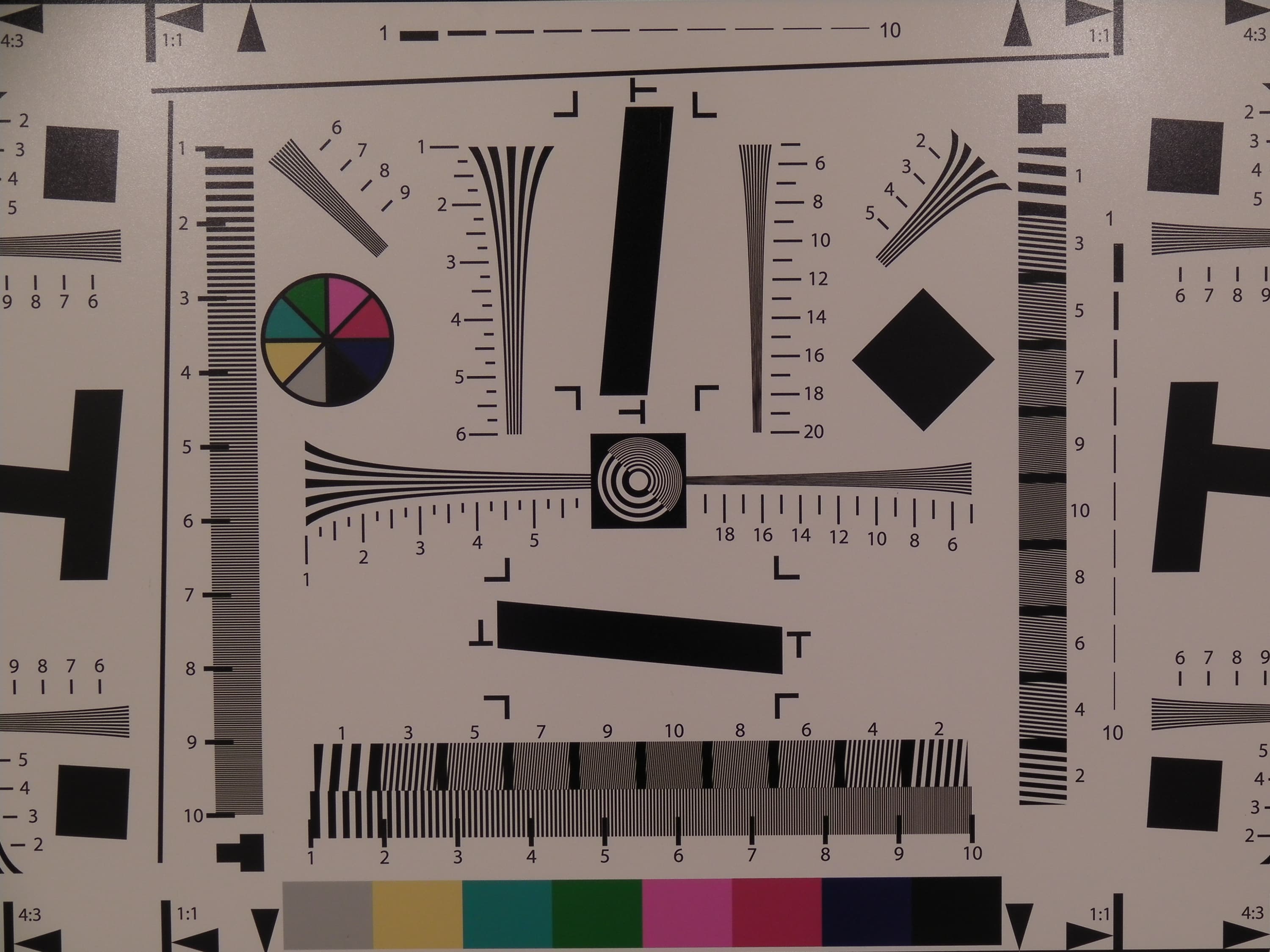

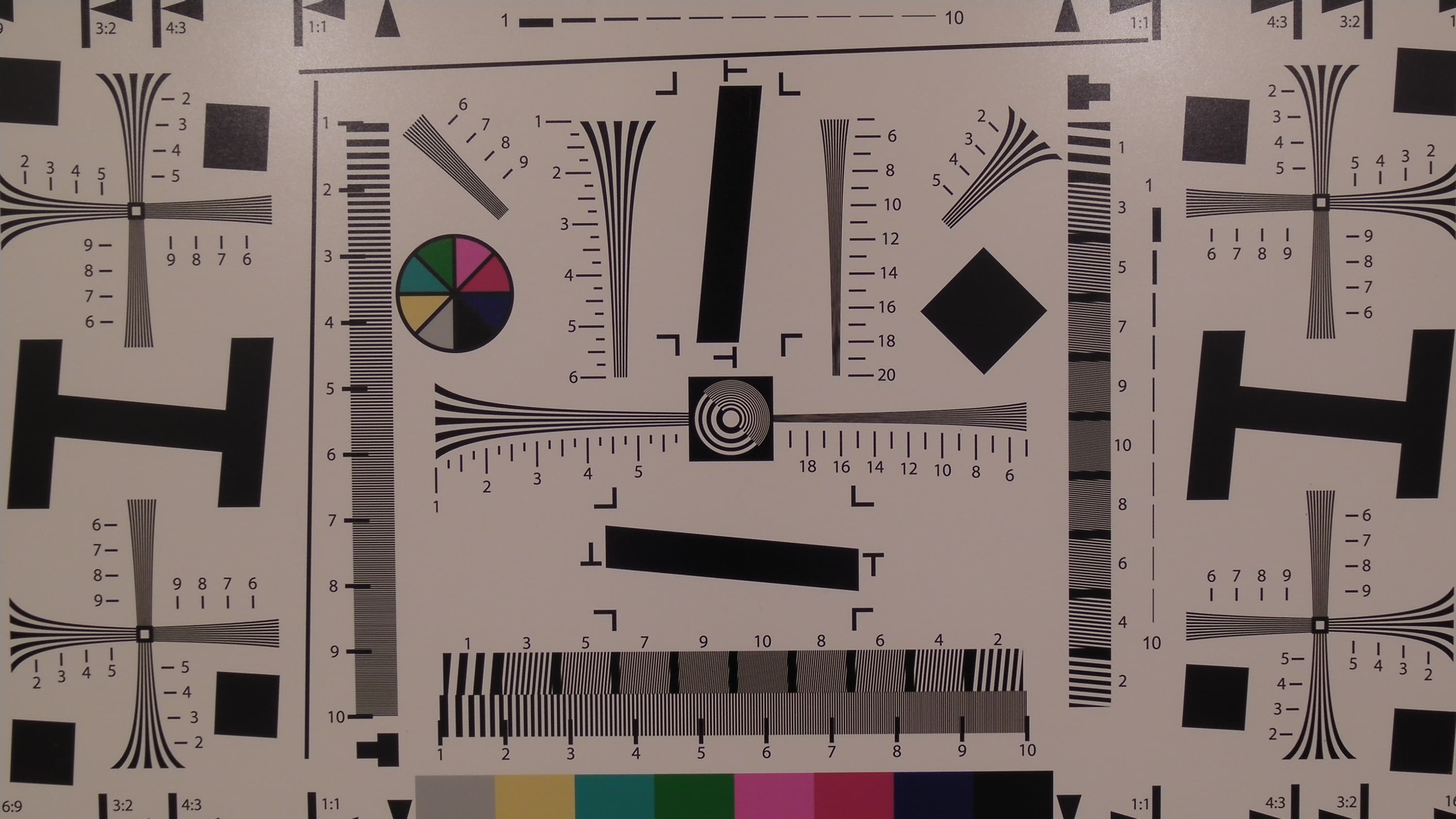

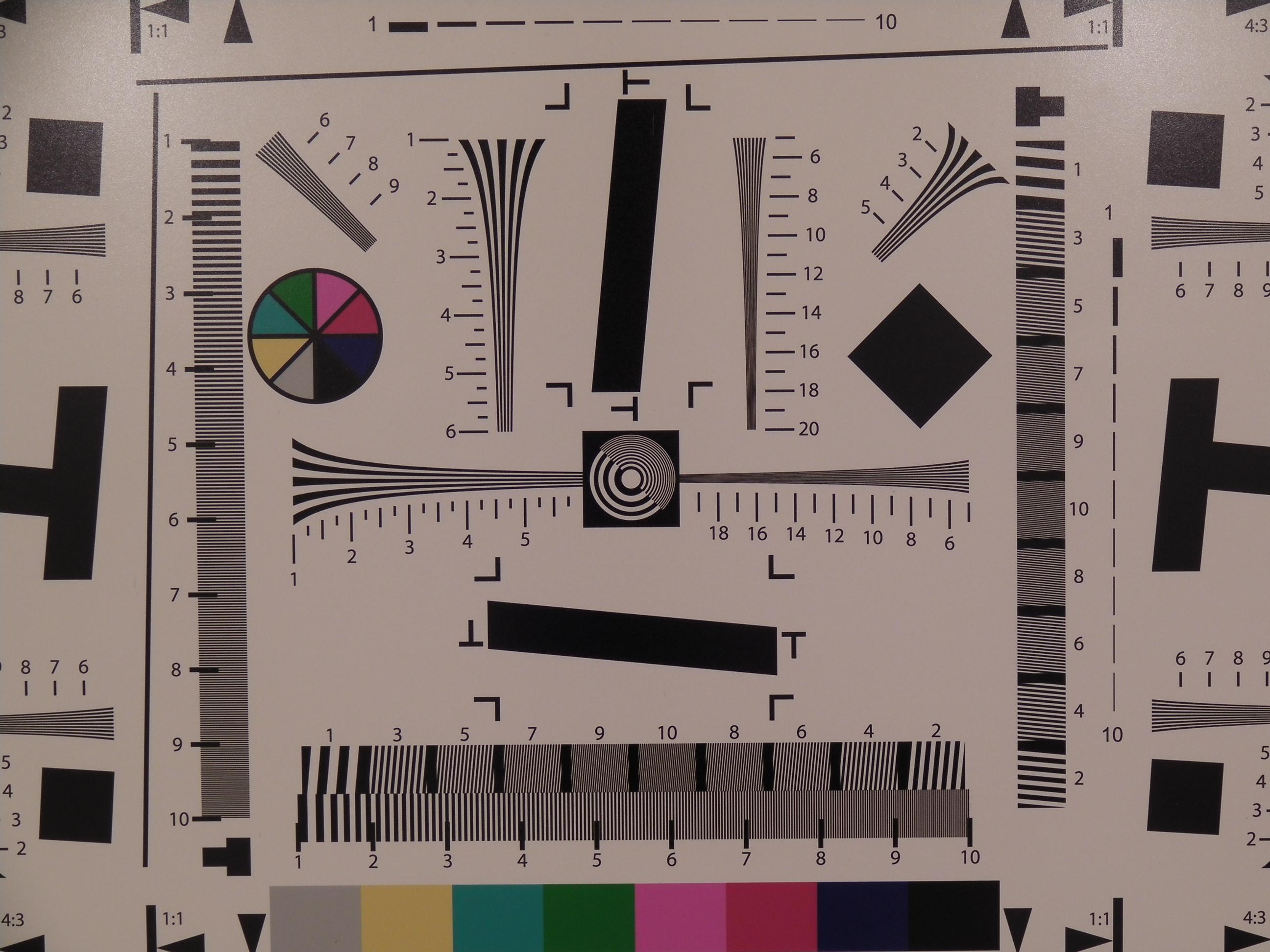

Разрешение в разных фоторежимах можно оценить по следующим снимкам:

Прилагаемое ПО

В данном инженерном образце встроенное ПО отсутствует, однако не зря же мы совсем недавно рассмотрели «старшую» модель: SAMSUNG HMX-S15.

Тестирование в Imatest

Тестирование проводилось при естественном освещении, боковой свет.

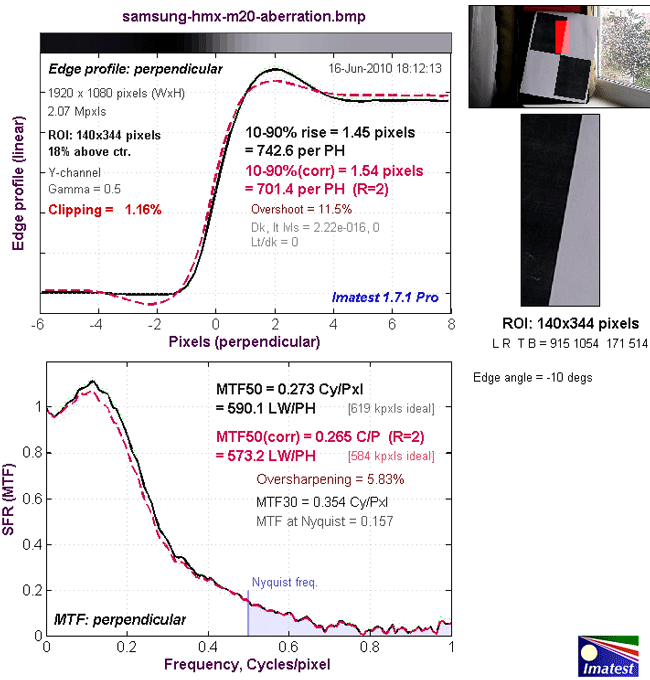

Верхний график представляет собой краевой профиль, для которого приведено значение 10-90% rise distance в пикселях, а нижний график представляет собой MTF (Modular Transfer Function — функция передачи модуляции), для которой приведен параметр MTF50 в циклах на пиксель. Краевой профиль и MTF камеры показаны черной линией. Красной пунктирной линией обозначен краевой профиль и MTF, которые программа Imatest считает близкими к оптимальным. 10-90% rise distance и MTF50 также являются расчетными величинами Imatest.

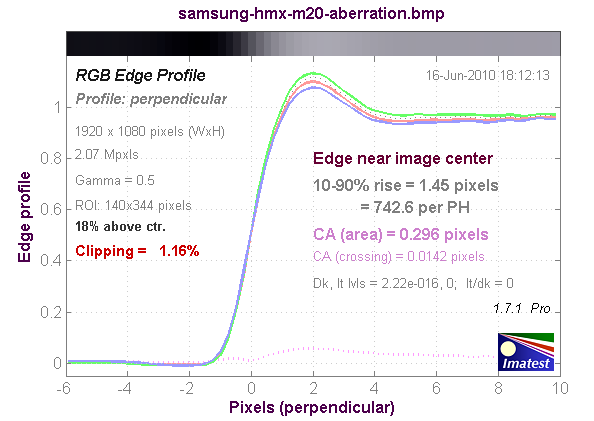

График хроматической аберрации (на самом деле, это тот же краевой профиль, только построенный по каждому цвету в отдельности). При значении параметра CA (area) равном 0—0,5 хроматическая аберрация не заметна.

Тестирование в Colorcheck

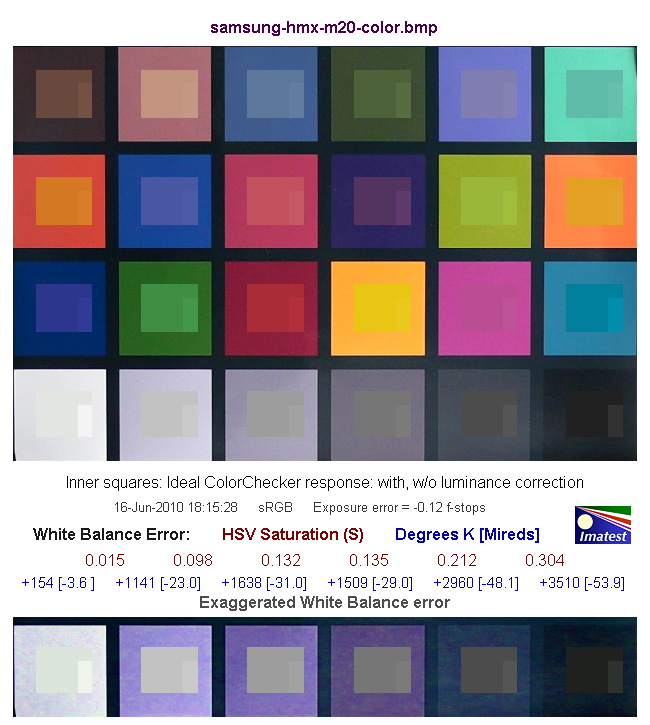

Данная таблица хороша для визуальной оценки правильности цветопередачи.

Цвет внешнего квадрата представляет собой цвет, полученный с камеры, цвет внутреннего квадрата — цвет данного поля в эталонной таблице, приведенный к цвету, полученному с тестируемой камеры по яркости и контрастности. Если камера не ошиблась в цветопередаче на данном поле, то внутреннего квадрата просто не должно быть видно. Маленький прямоугольник в правой части внутреннего квадрата представляет собой цвет данного поля эталонной таблицы безо всяких преобразований.

Средняя строчка цифр показывает нам численную оценку ошибки баланса белого в единицах цветового пространства HSV. Так, цифры красного цвета обозначают ошибку по координате S — saturation (насыщенность), цифры синего цвета — в градусах Кельвина [Миредах (Mireds)]. При значении S < 0,02 (речь идет об ошибке по координате S в HSV), ошибка практически незаметна, а при ошибке S > 0,10 она видна, особенно на нейтральных полях большой яркости.

Нижняя линейка — это изображение шести нейтральных полей таблицы, на которых ошибка цветового баланса специально увеличена так, чтобы стать заметной (внешний квадрат), особенно в сравнении с эталонным цветом (внутренние квадраты — с коррекцией на яркость и контрастность без коррекции).

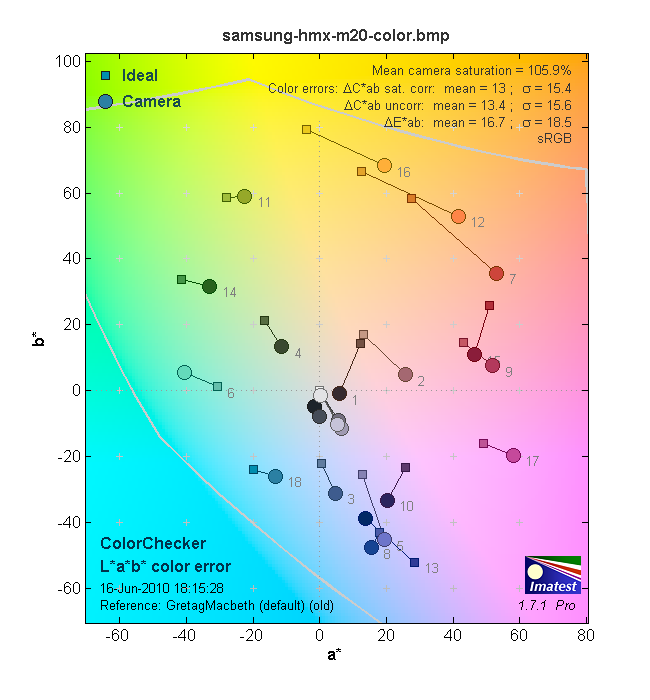

На следующей диаграмме в графической форме представлены отклонения зарегистрированных камерой цветов от идеала в цветовом пространстве CIE LAB. Данная диаграмма отклонения в Lab показывает, насколько камера дает ошибку при передаче цвета.

Сравнительное тестирование в одинаковых условиях

Данное тестирование проводится согласно опубликованной методике в целях установления чувствительности видеокамеры в неизменяемых условиях, а также для определения относительной чёткости выдаваемой картинки; результаты этих тестов аккумулируются на сравнительной странице.

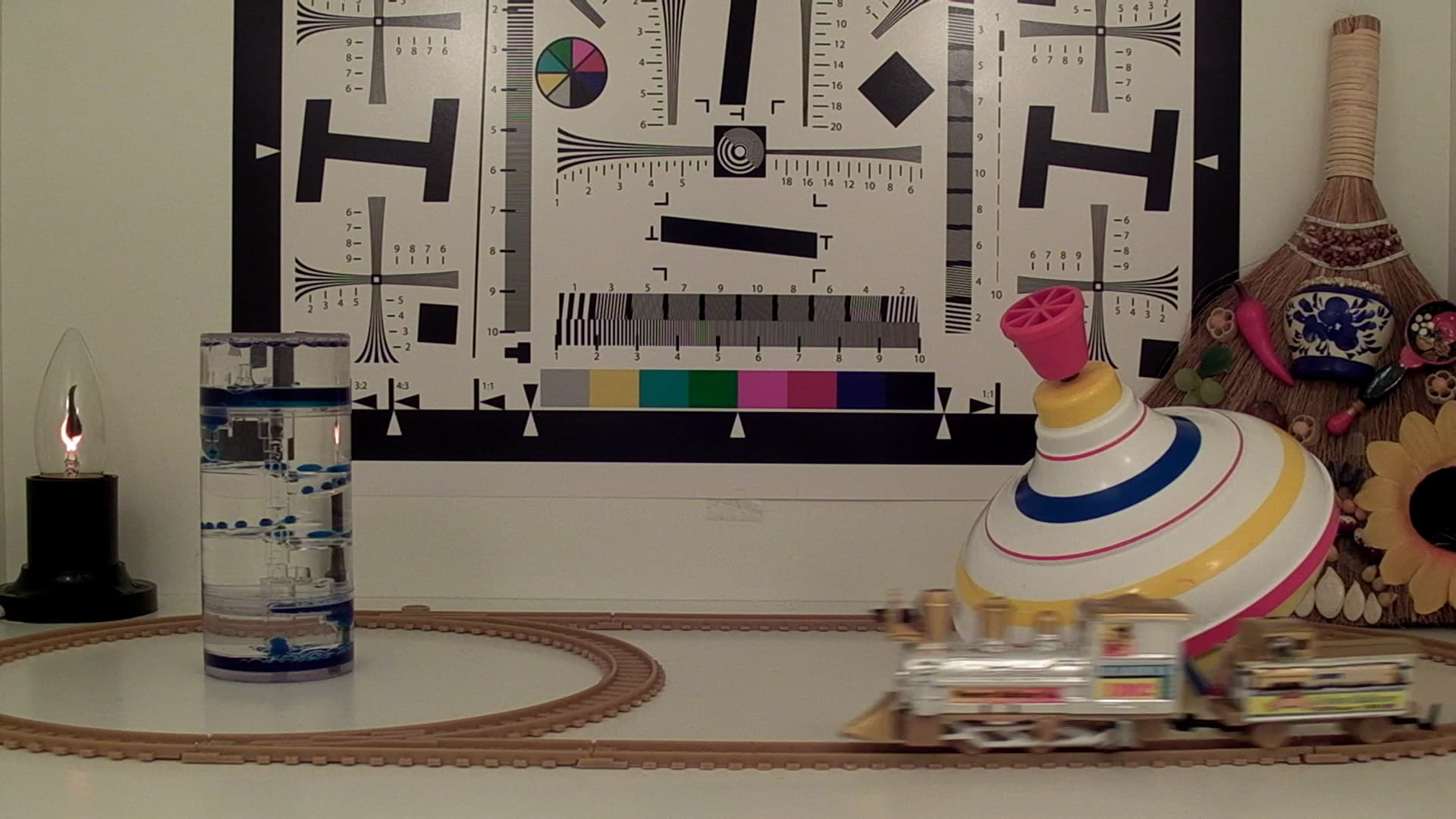

Видео, 700 люксВидео, 260 люкс

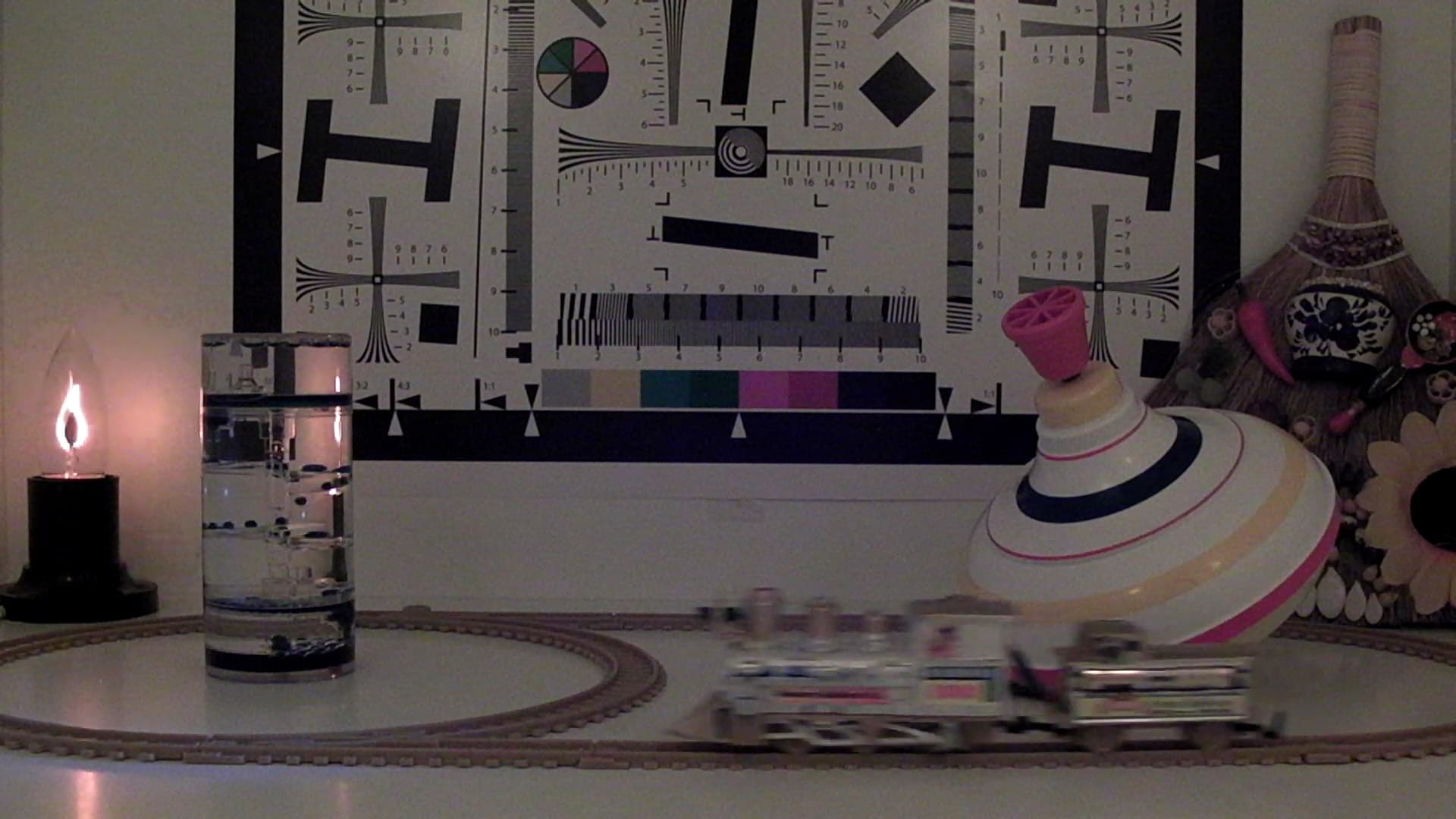

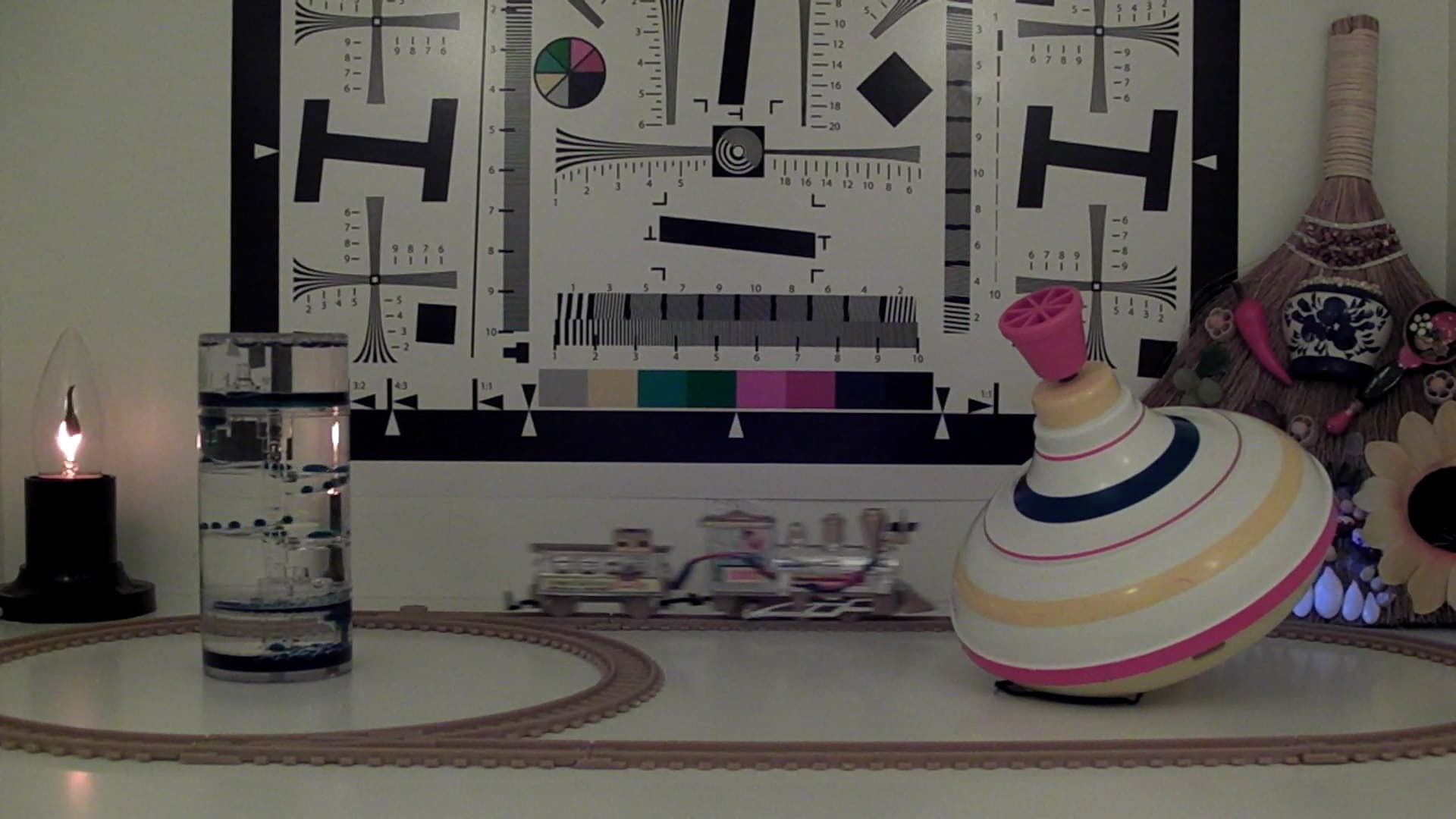

Видео, 20 люксВидео, 5 люкс

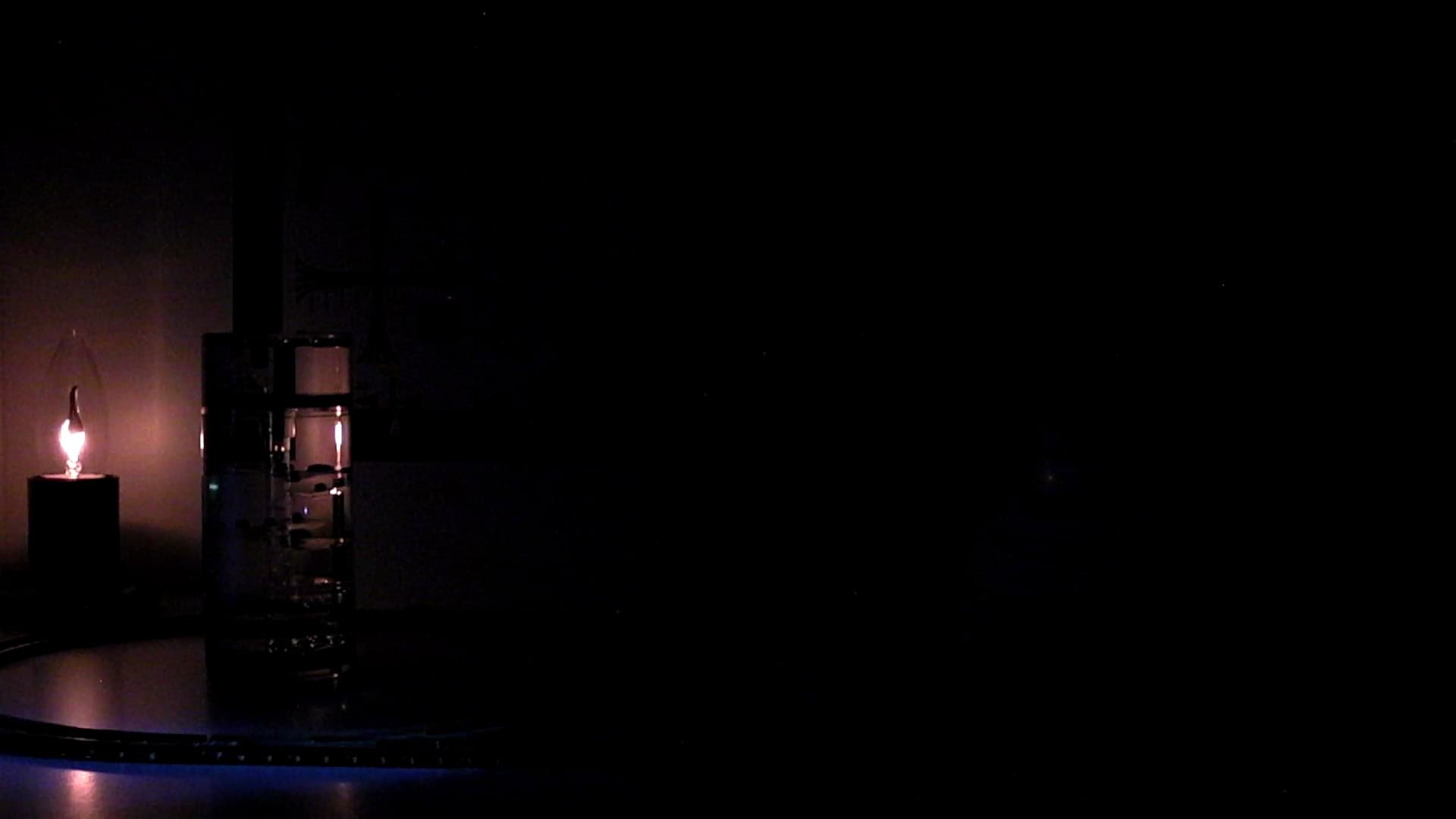

Видео, <1 люксВидео, 1000 люкс

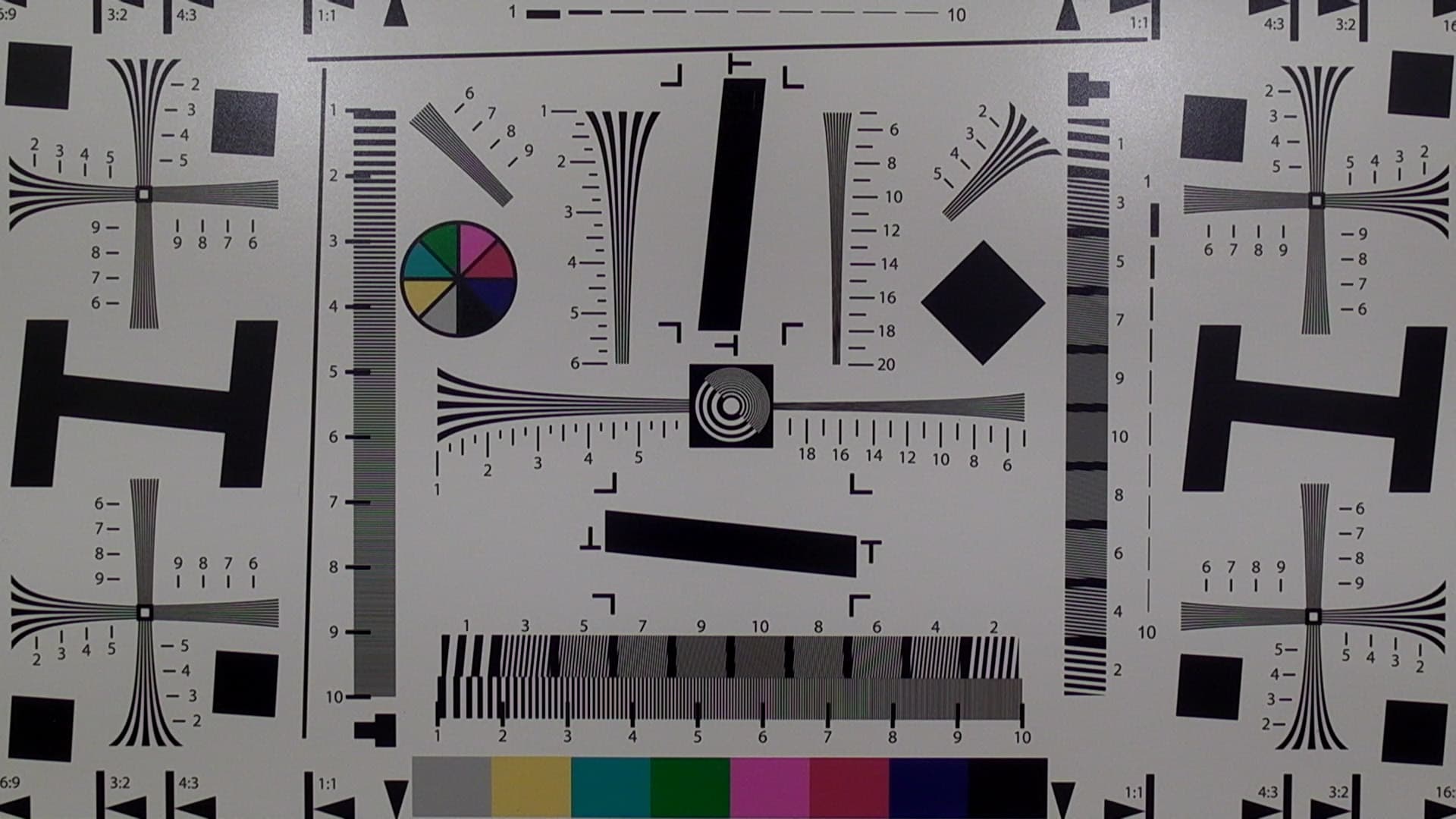

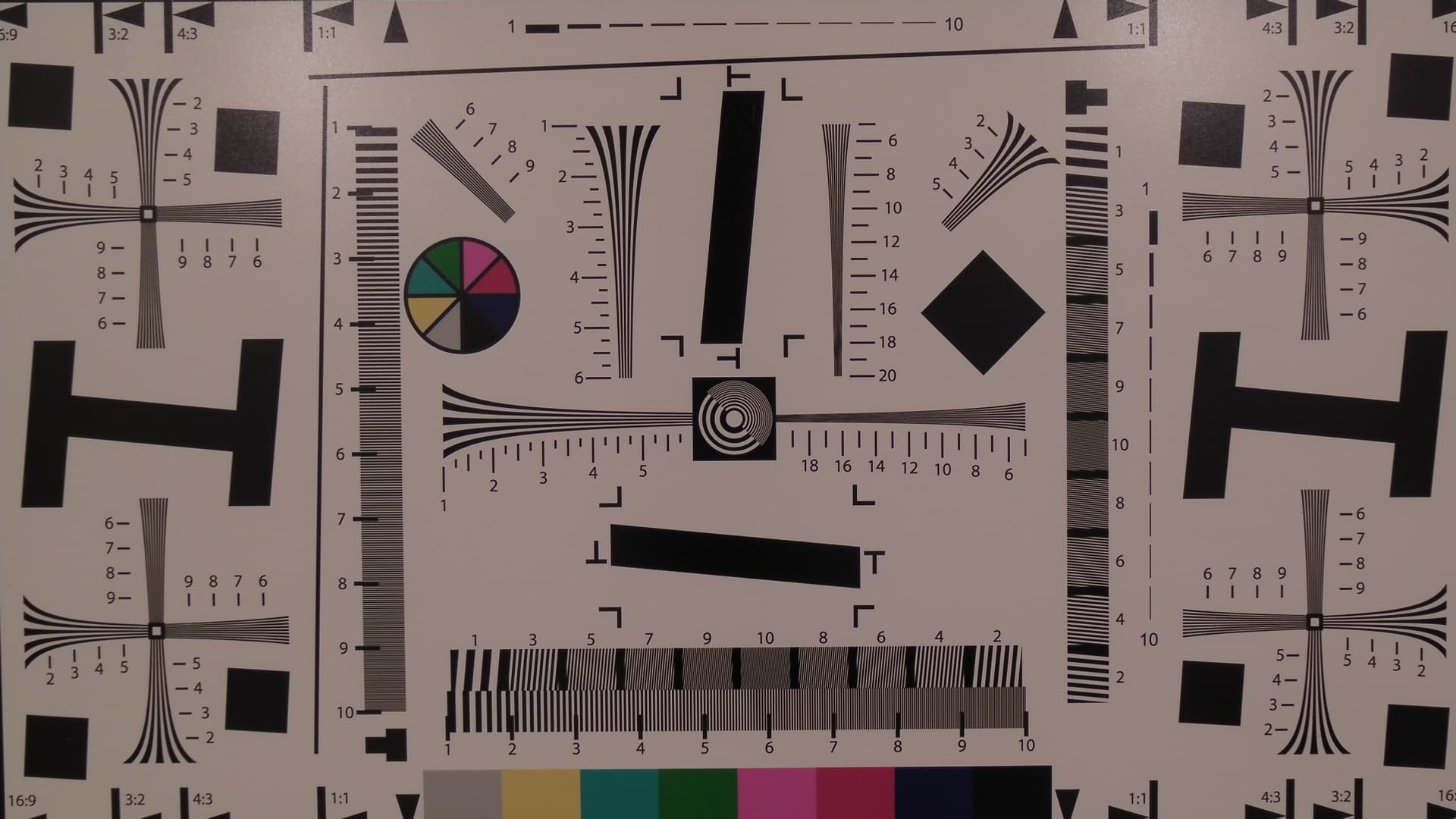

При съёмке в тестовом боксе мы наблюдаем некоторое размытие движущихся объектов, причина этому — недостаточный уровень освещённости. Действительное разрешение видеокамеры составляет примерно 800 линий, сегодня такой результат уже не является чем-то выдающимся.

Выводы

Обидно, но в большинстве случаев закон сохранения массы работает безупречно: приобретение чего-либо ведёт к какой-либо утере. Так и здесь: долгожданный и архиполезнейший режим записи с пятьюдесятью прогрессивными кадрами в секунду притянул за собой неожиданно сильные звуковые искажения, выдаваемые механизмом трансфокатора (впрочем, мы привычно ждём отзывов владельцев этой видеокамеры, купленной в магазине). На другой чаше весов лежат такие плюсы, как миниатюрность аппарата, неплохие фотоспособности, широкий выбор видеорежимов… Наконец, низкая стоимость видеокамеры: средняя цена (количество предложений) этого аппарата составляет Н/Д(0).




20 июля 2010 Г.
