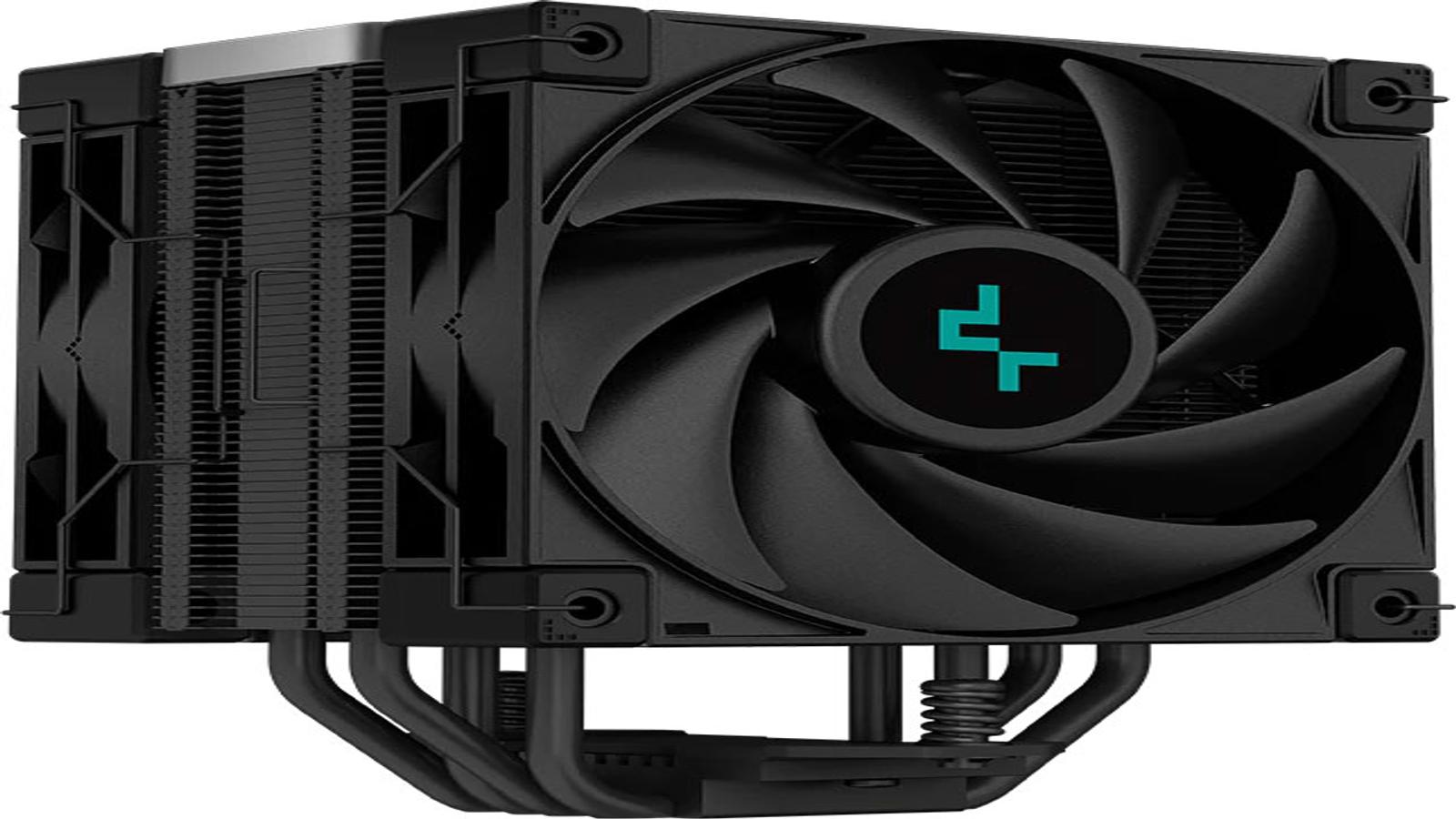

Обзор процессорного кулера DeepCool AK400 Zero Dark Plus

Паспортные характеристики, комплект поставки и цена

Производитель DeepCool
Название модели, ссылка AK400 Zero Dark Plus
Код модели R-AK400-BKNNMD-G-1; EAN: 6933412727798
Тип системы охлаждения для процессора воздушная башенного типа с активным обдувом вынесенного на тепловых трубках радиатора
Совместимость мат. платы с процессорными разъемами:
Intel: LGA1700/1200/1151/1150/1155;
AMD: AM5/AM4
Охлаждающая способность 220 Вт
Тип вентилятора осевой (аксиальный), 2 шт.
Модель вентилятора DeepCool FC120P (DF1202512CM)
Питание вентилятора 12 В, 0,1 А
Размеры вентилятора 120×120×25 мм
Скорость вращения вентилятора 500—1650 об/мин (±10%)
Производительность вентилятора 101 м³/ч (59,46 фут³/мин)
Статическое давление вентилятора 15,9 Па (1,62 мм вод. ст.)
Уровень шума вентилятора не более 28 дБА
Подшипник вентилятора гидродинамический (Fluid Dynamic Bearing)
Срок службы вентилятора 50 000 ч
Размеры охладителя (В×Ш×Г) 155×127×123 мм
Размеры радиатора (В×Ш×Г) 152×120×45 мм
Масса охладителя 802 г
Материал радиатора пластины из алюминия (0,4 мм толщиной) и медные тепловые трубки (4 шт. ∅6 мм, прямой контакт с крышкой процессора)
Термоинтерфейс теплосъемника нанесенная термопаста
Подключение вентиляторы: 4-контактные разъемы (питание, датчик вращения, управление ШИМ) в разъемы разветвителя, и разветвитель в разъем для кулера процессора на материнской плате
Особенности
  • черное покрытие радиатора
  • антивибрационные вставки
  • управление с помощью ШИМ

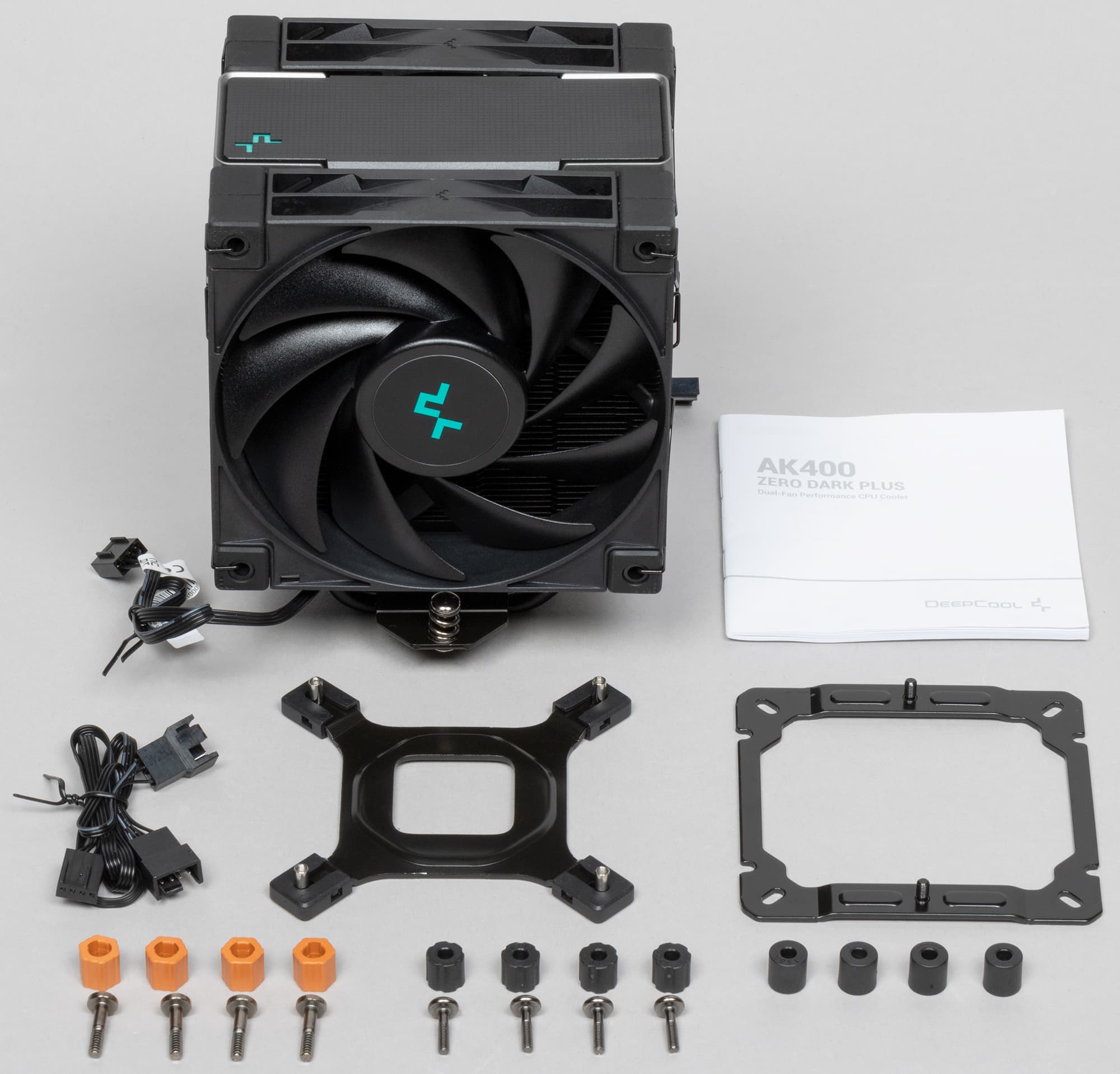

Комплект поставки (лучше уточнять перед покупкой)
  • охладитель в сборе с вентилятором
  • комплект креплений на процессор
  • разветвитель
  • руководство пользователя
Розничные предложения

Описание

По сути этот процессорный охладитель представляет собой «заряженную версию» кулера DeepCool AK400, а именно добавлен второй вентилятор и радиатор покрашен в черный цвет, который за счет теплового излучения может улучшить теплоотдачу в сравнении с не крашенным блестящим радиатором.

Поставляется процессорный охладитель в лаконично оформленной коробке из нетолстого гофрированного картона.

На внешних плоскостях коробки изображен сам кулер и приведены технические характеристики. Почти все надписи на английском языке и только отсылка на сайт компании за дополнительной информацией продублирована на нескольких языках, включая русский. Кулер в коробке защищают вставки из вспененного полиэтилена. Аксессуары разложены в пластиковые пакетики. Подошва теплосъемника и термопаста на ней защищены фигурной накладкой из прозрачного пластика.

В комплекте есть инструкция по установке на английском языке (в ней же есть описание гарантии на нескольких языках, включая русский), ее в виде файла PDF можно загрузить с сайта производителя. Инструкция в основном в картинках, поэтому понятна и без перевода.

Крепеж изготовлен из закаленной стали (за исключением пластиковых проставок и фиксаторов стоек на пластине на обратную сторону материнской платы) и имеет стойкое гальваническое или лакокрасочное покрытие.

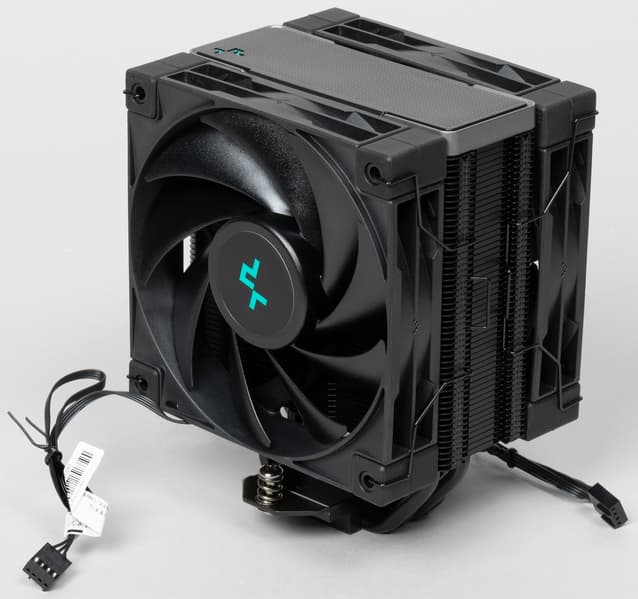

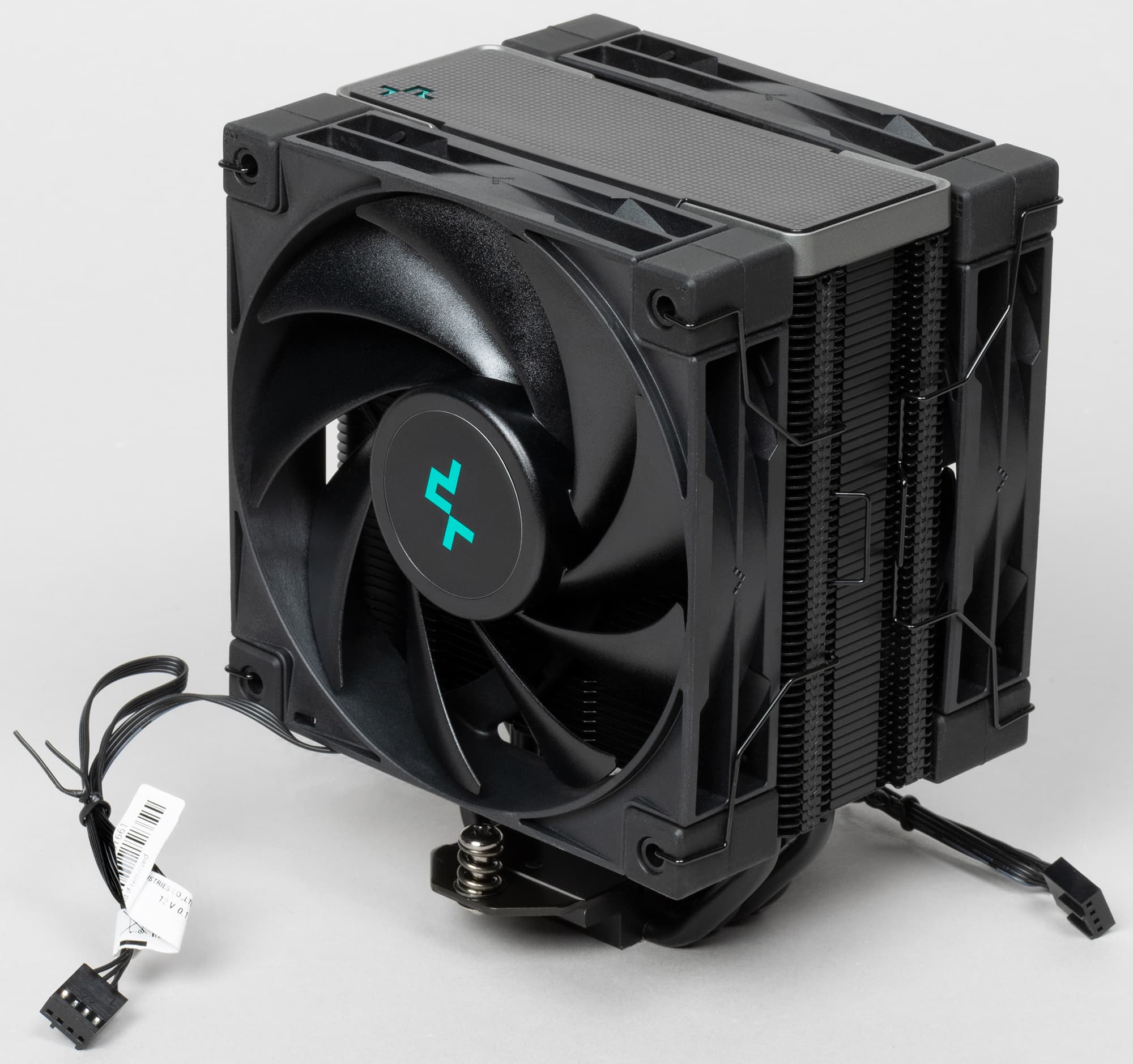

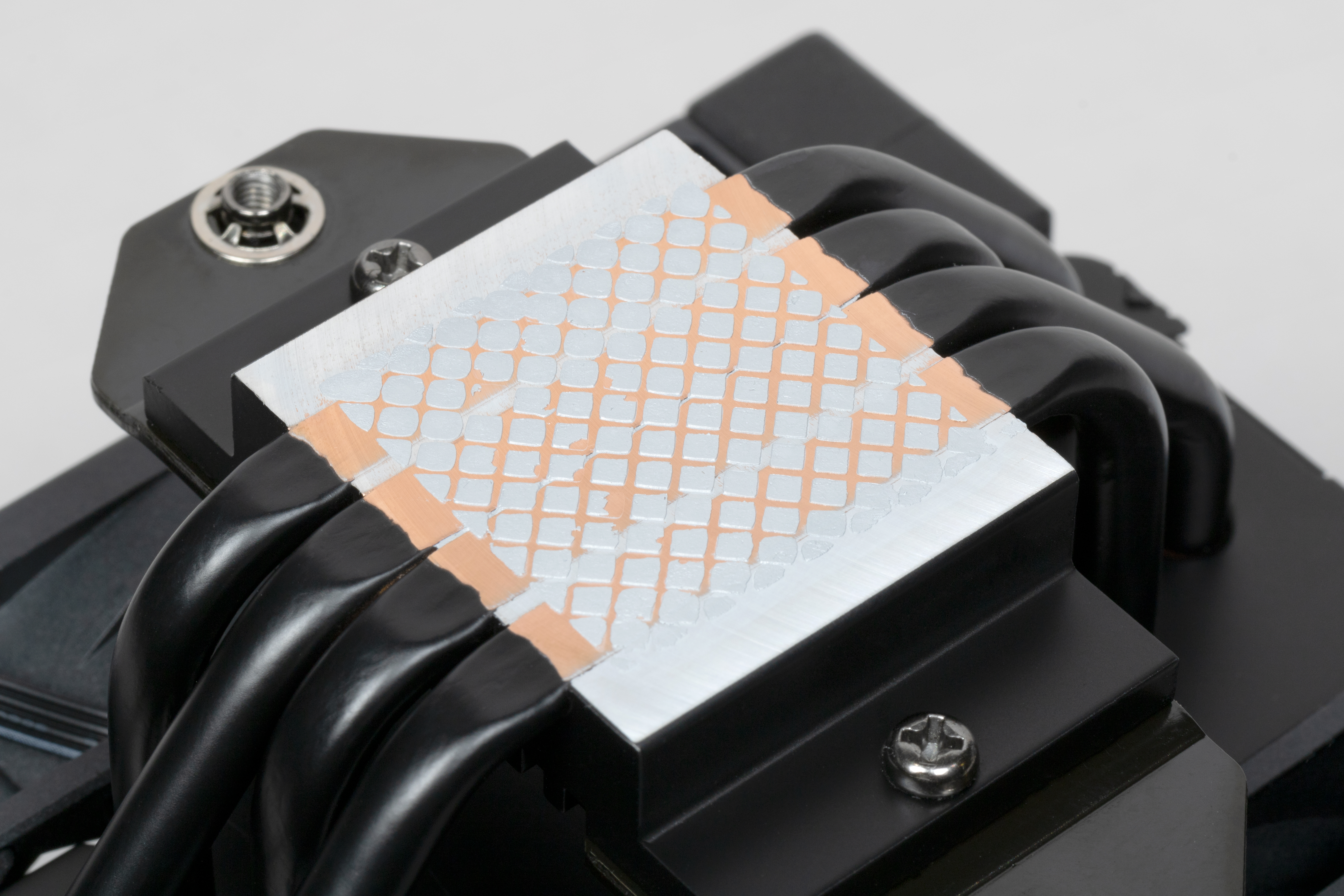

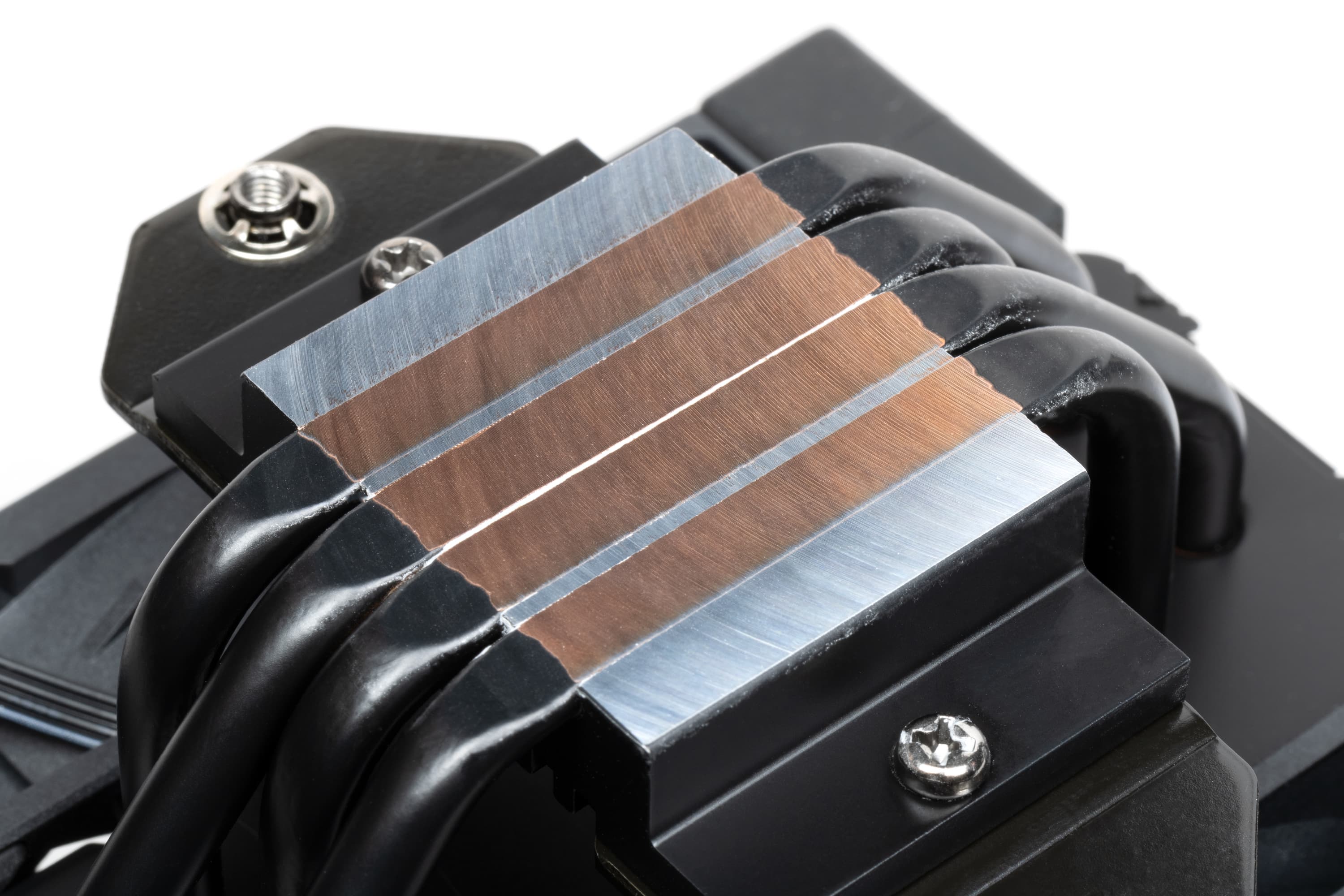

Кулер оснащен вынесенным радиатором, к которому тепло от подошвы передается по четырем тепловым трубкам. Трубки, разумеется, медные. Снаружи они, как и пластины радиатора и часть деталей крепежа имеют черное полуматовое лакокрасочное покрытие. У подошвы теплосъемника трубки сплющены и впрессованы в толстую алюминиевую пластину. Прилегающие к процессору плоскости трубок и этой пластины сошлифованы и слегка отполированы. На подошве теплосъемника по краям трубок выраженная канавка есть только между центральными трубками. Рабочая плоскость теплосъемника практически идеально плоская.

На нее изначально нанесена термопаста. Запаса для ее восстановления в комплекте поставки, к сожалению, нет.

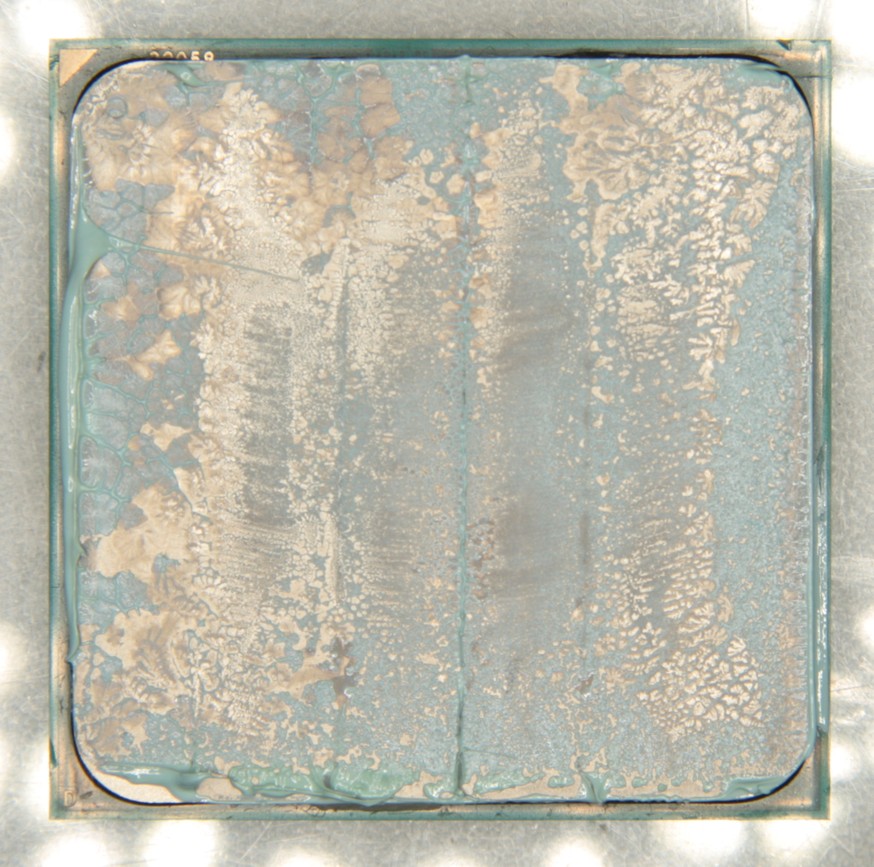

В тестах использовалась качественная термопаста другого производителя. Забегая вперед, продемонстрируем распределение термопасты после завершения тестов. На процессоре AMD Ryzen 7 1800X:

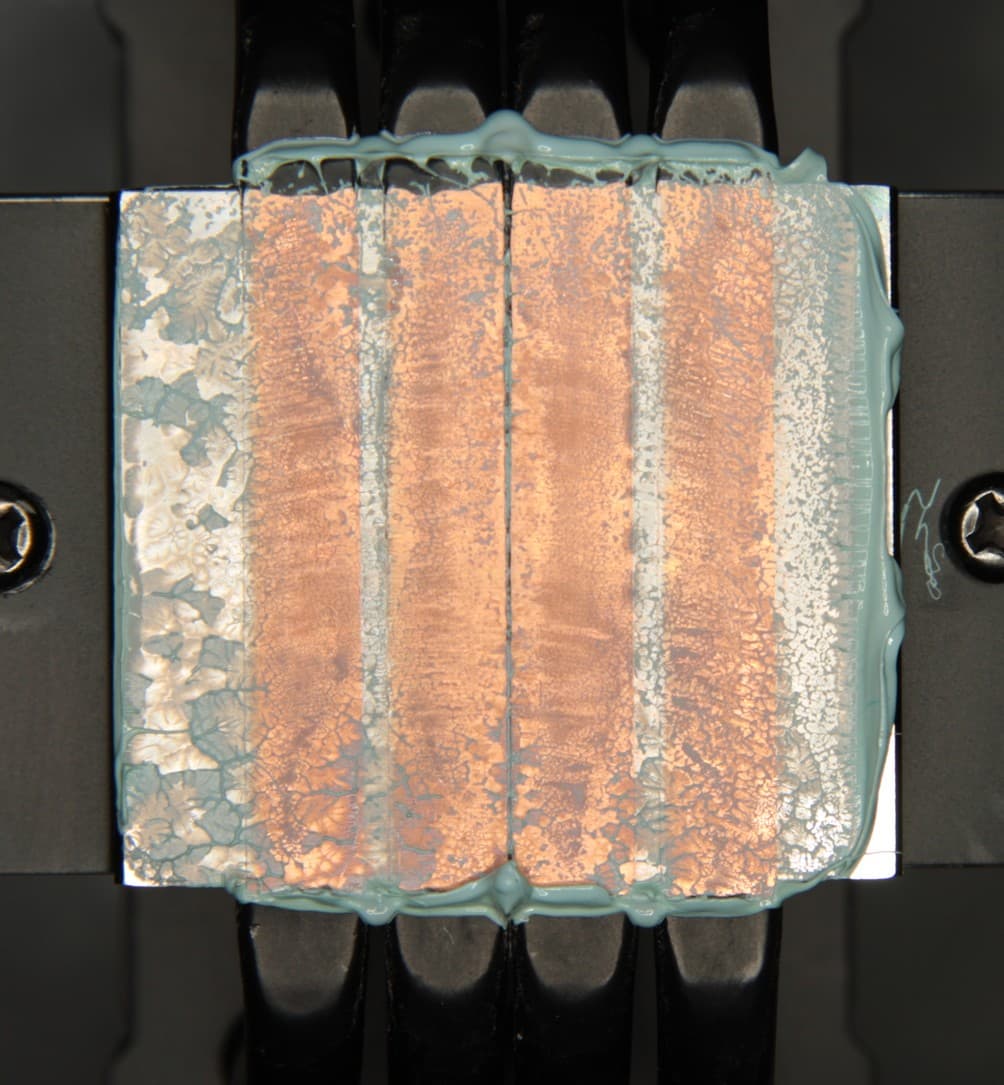

И на подошве теплосъемника:

Видно, что термопаста распределилась тонким слоем по всей плоскости крышки процессора, а ее избыток выдавился по краям. Пятно плотного контакта большое. В случае процессора AMD Ryzen 9 5950X ситуация аналогичная.

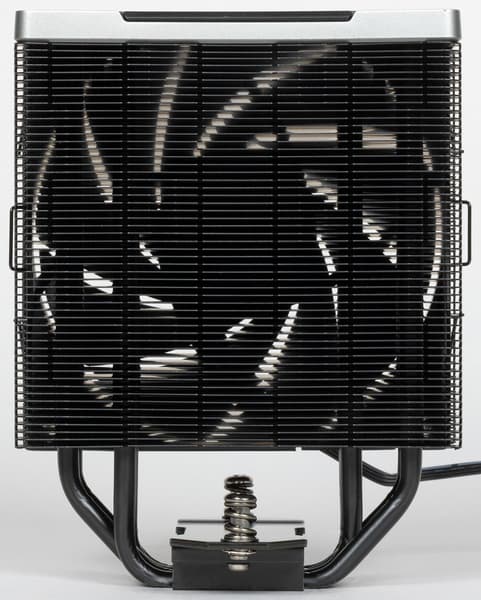

Радиатор представляет собой стопку алюминиевых пластин, плотно насаженных на тепловые трубки.

Тепловые трубки расположены вразбежку, что должно способствовать повышению эффективности кулера. Сверху на радиаторе закреплена декоративная пластиковая крышка.

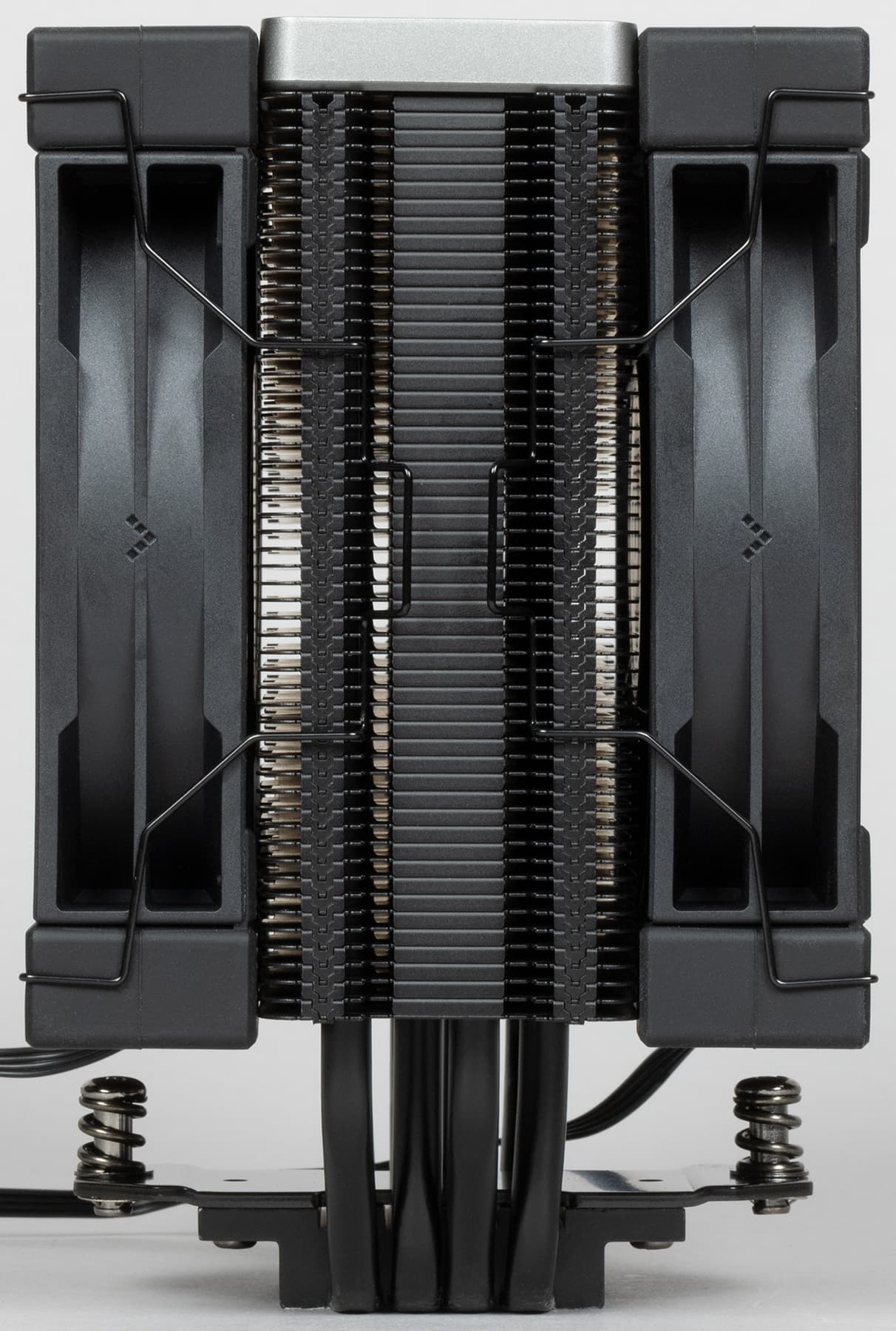

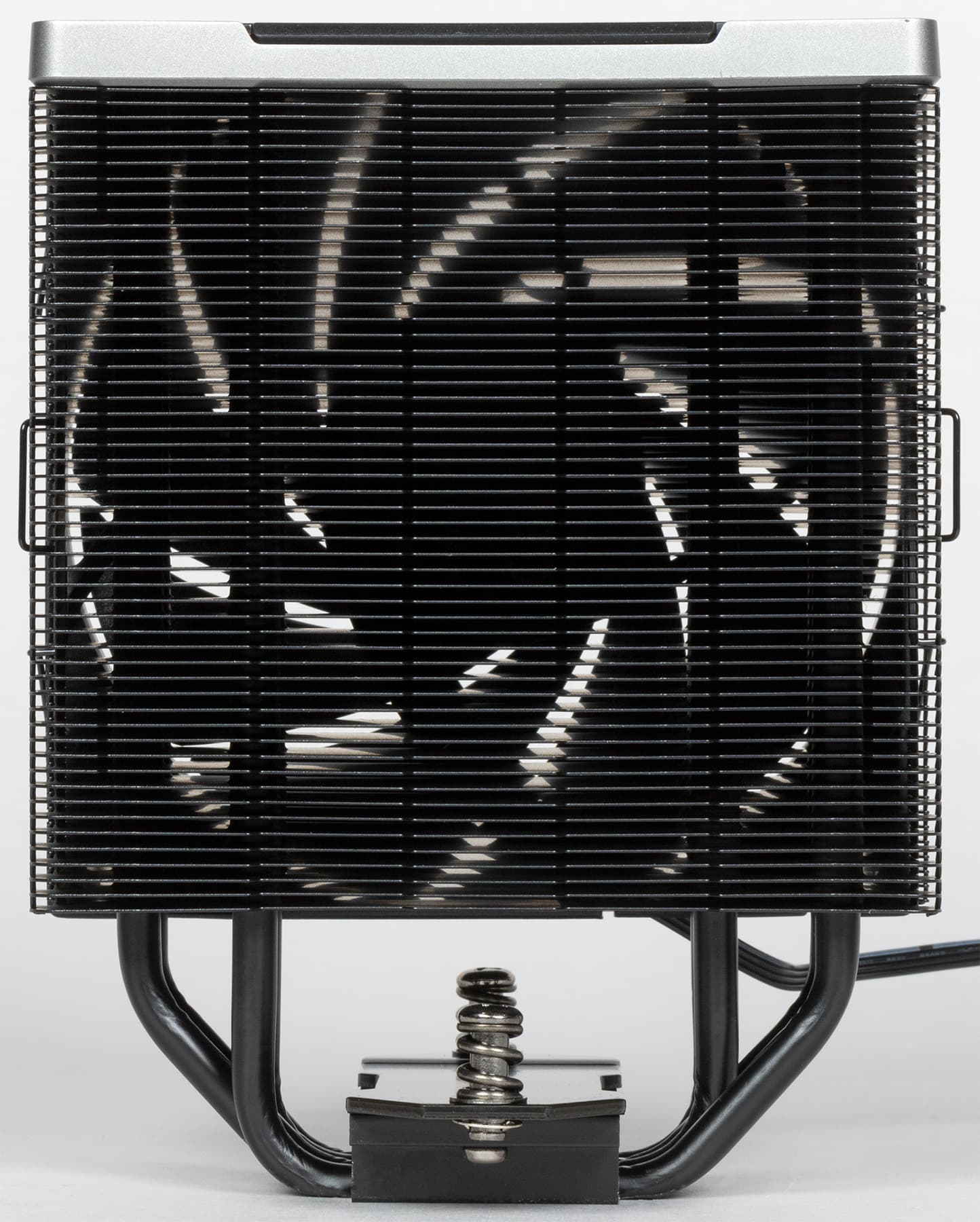

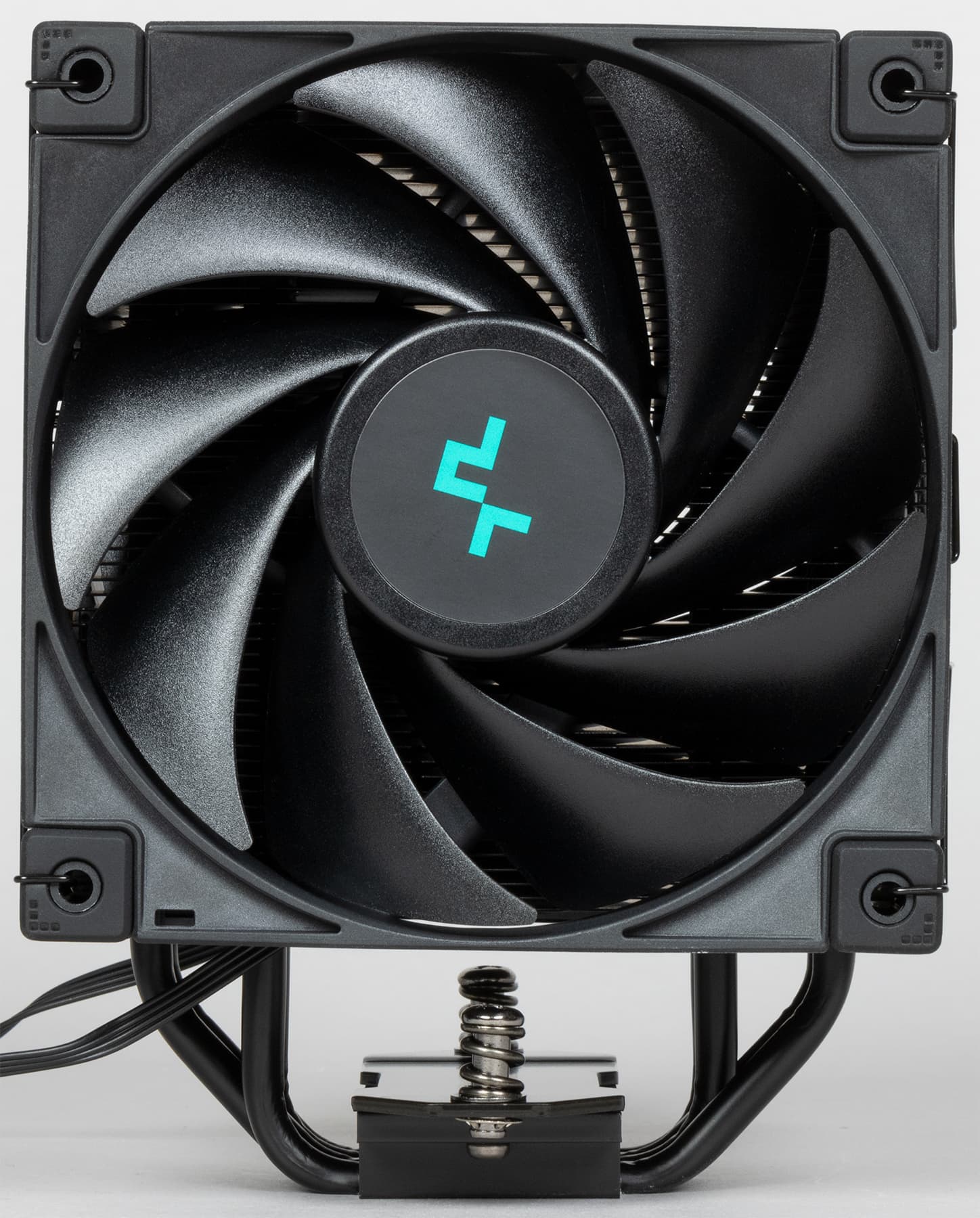

По ширине габариты вентилятора равны рабочей плоскости радиатора, а по высоте радиатор лишь немного меньше высоты вентилятора, поэтому практически весь воздушный поток от вентиляторов проходит через пластины.

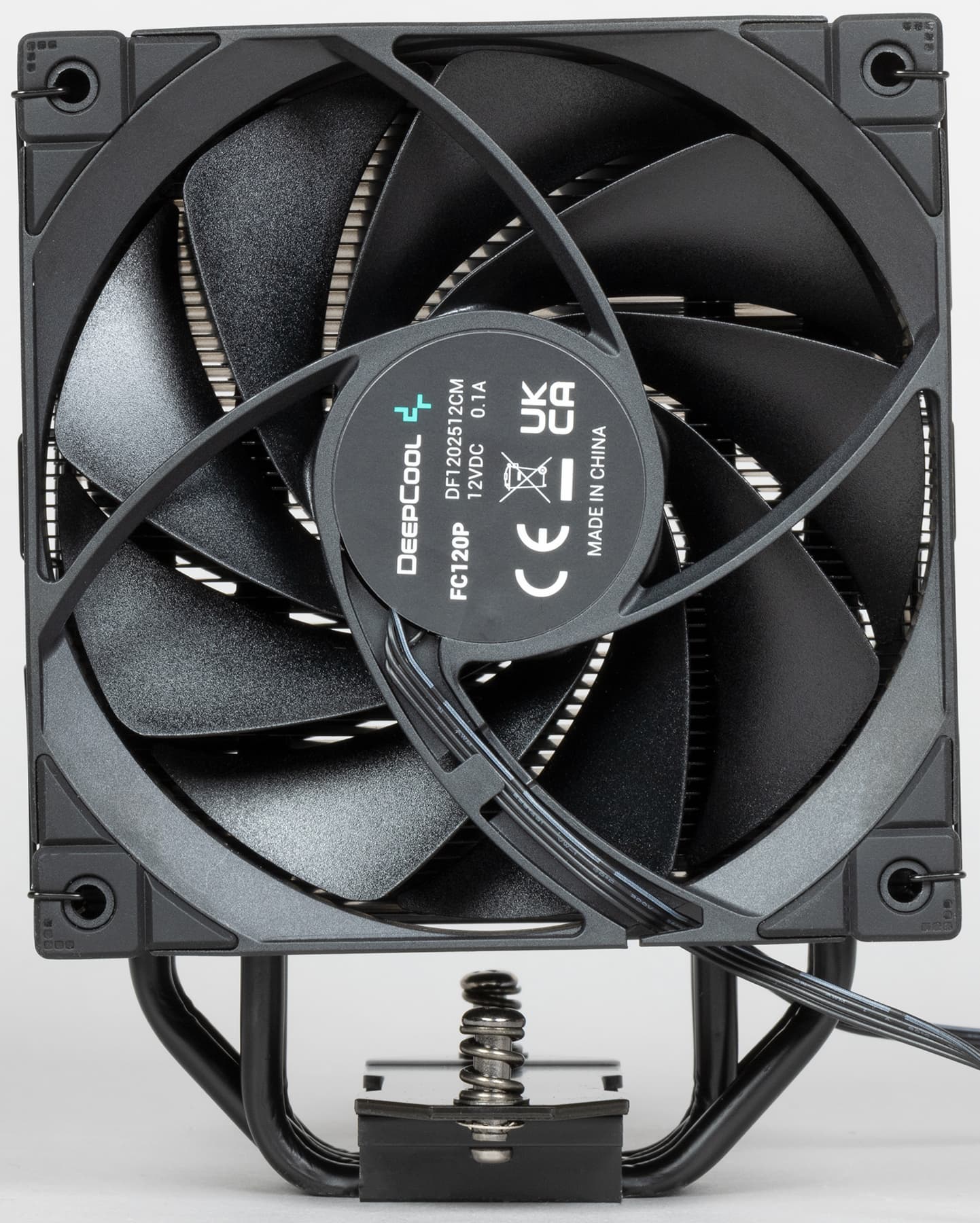

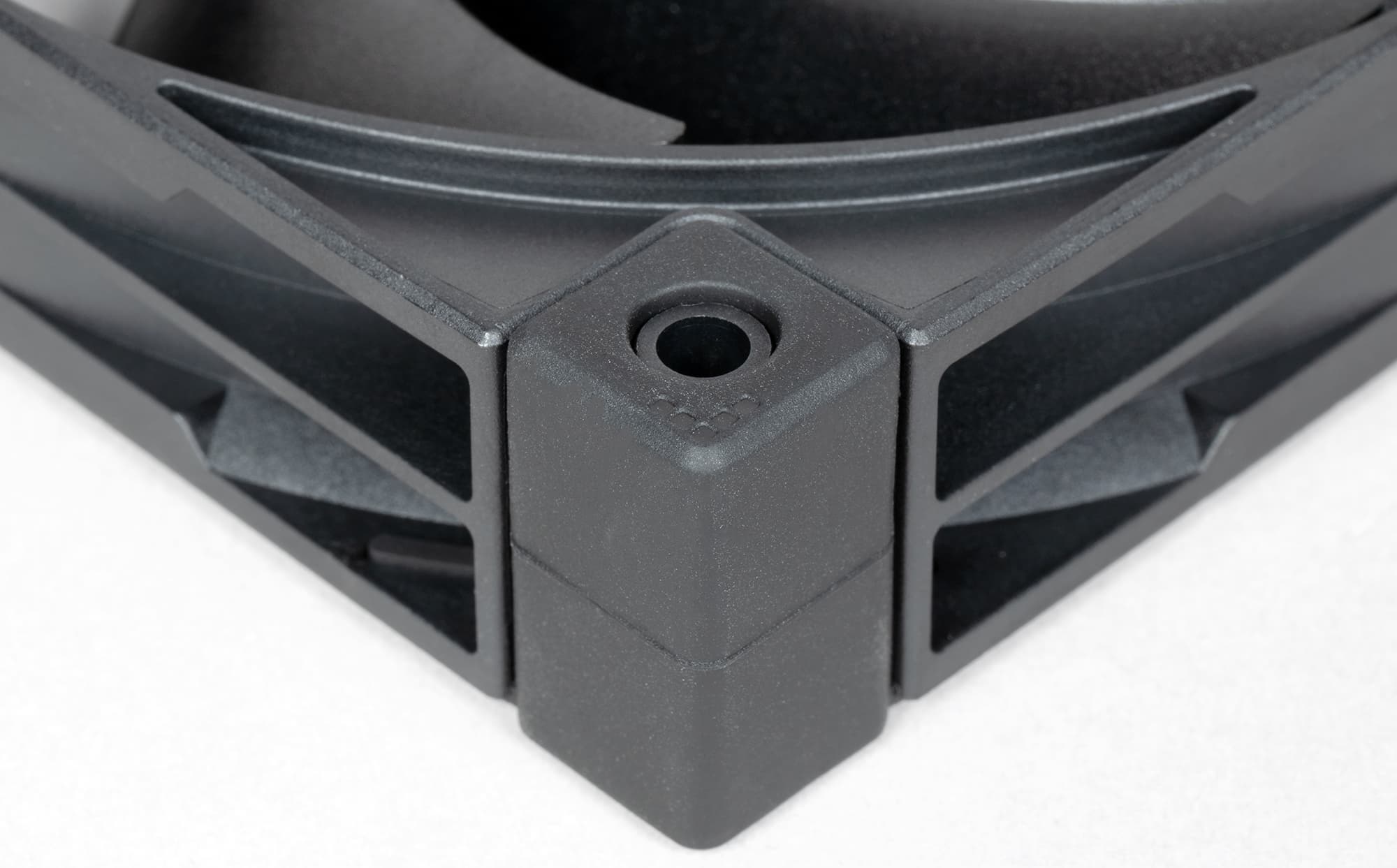

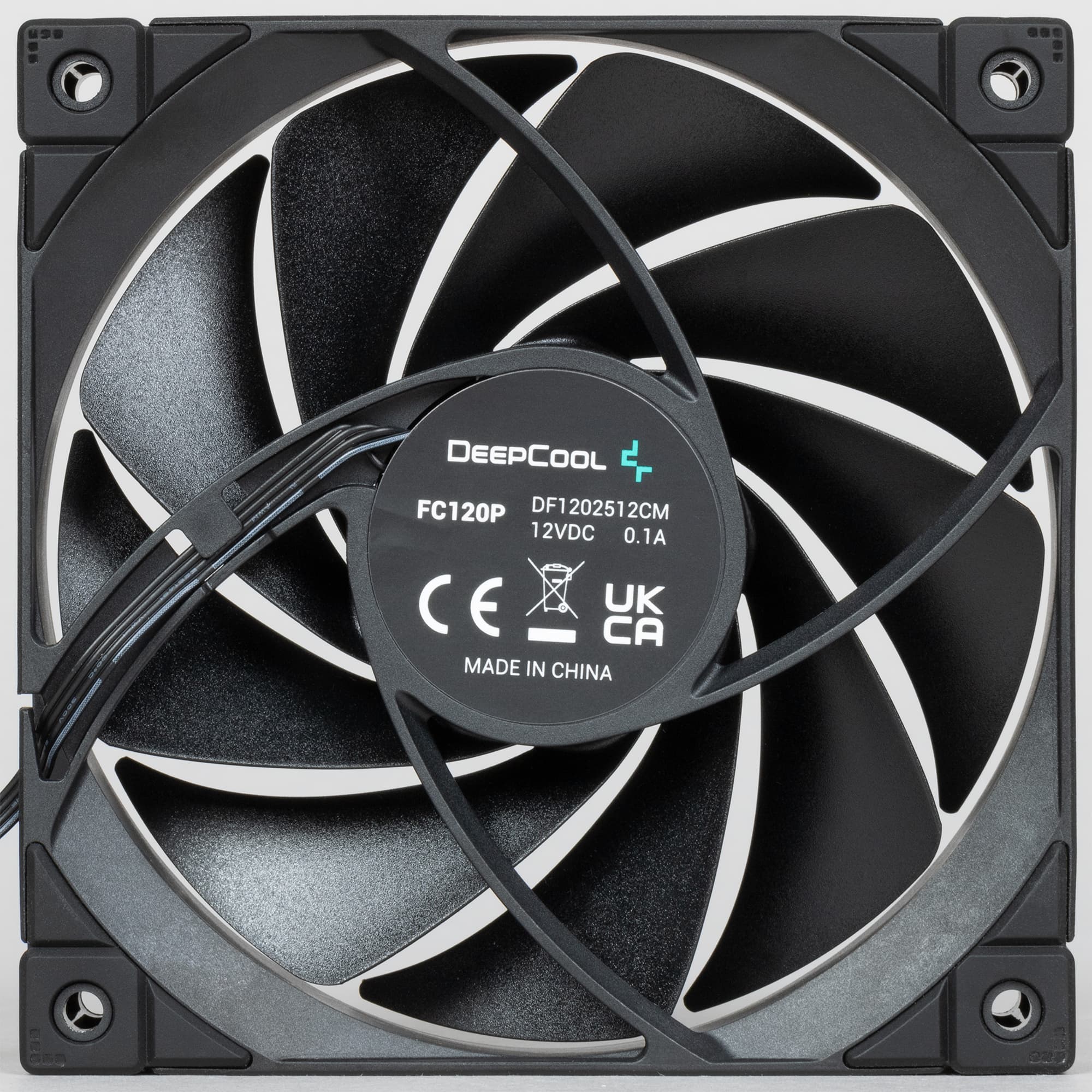

Типоразмер комплектных вентиляторов 120 мм. Высота рамки 25 мм. На проушинах в углах рамки вентилятора закреплены виброизолирующие резиновые накладки.

В несжатом состоянии они выступают примерно на 1 мм относительно плоскости рамки. По замыслу разработчиков, это должно обеспечивать виброразвязку вентилятора от места крепления. Однако если прикинуть соотношение массы вентилятора к жесткости накладок, то становится понятно, что резонансная частота конструкции получается очень высокой, то есть практически никакой виброразвязки быть не может. К тому же крепежные скобки фиксируются непосредственно за рамку вентилятора и за пластины радиатора, что не оставляет никакого шанса на хоть какую-то виброразвязку.

Вентилятор поддерживает регулировку с помощью ШИМ. Кабели от вентилятора простой плоский, что очень удобно.

Несмотря на два вентилятора, кулер все равно относительно компактный.

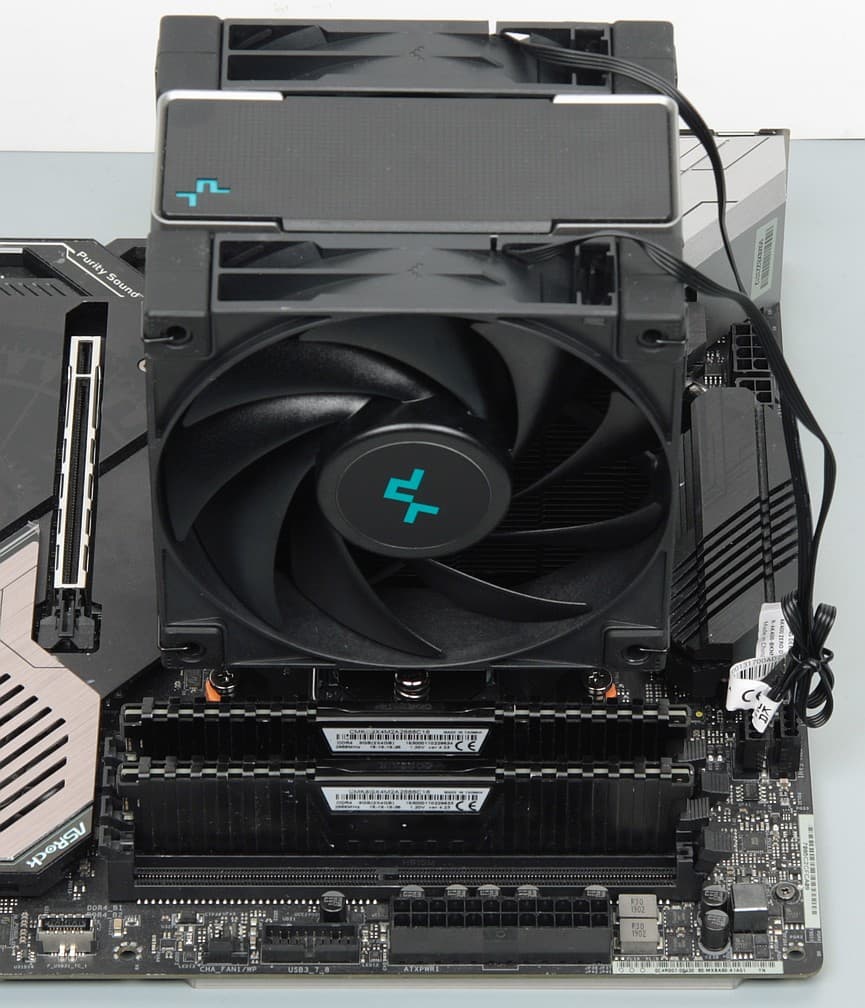

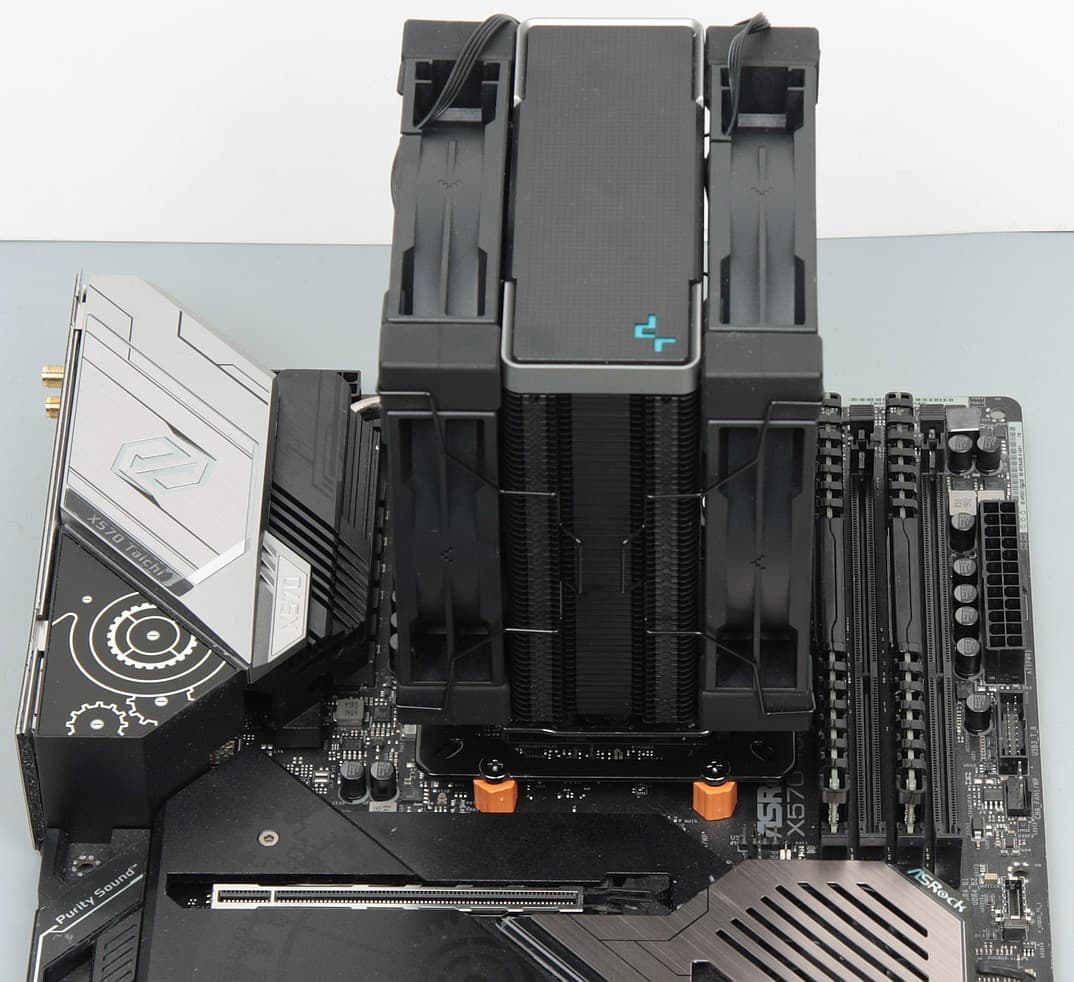

Все разъемы для оперативной памяти остаются доступными для установки модулей памяти. Наглядный пример:

Тестирование

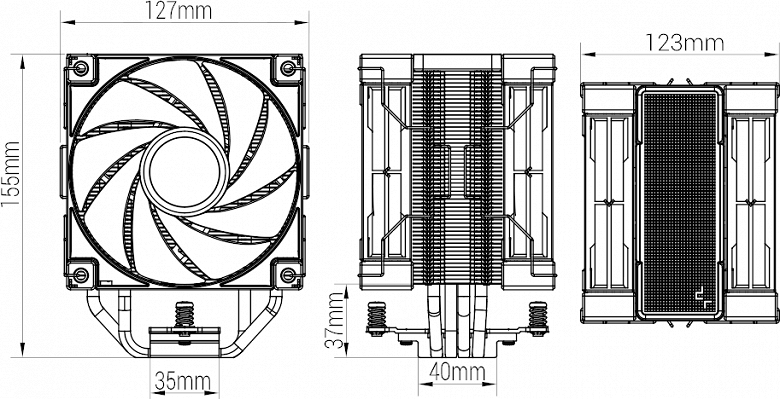

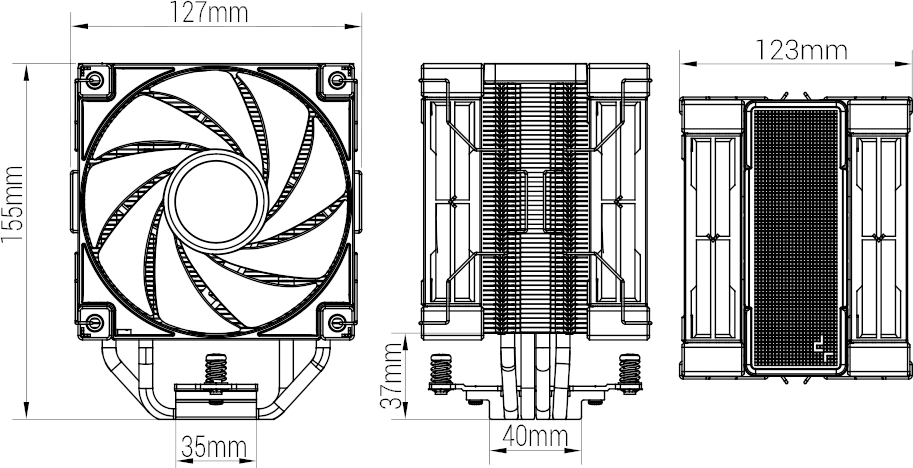

Ниже в сводной таблице приведем результаты измерений ряда параметров. Производитель приводит чертеж с рядом размеров, которые, как показала проверка, соответствуют истине, поэтому эти размеры мы в таблице не приводим.

Масса охладителя*, г 867
Масса радиатора, г 521
Высота оребрения, мм 109
Длина кабеля вентилятора, см 28,5
Длина разветвителя питания вентиляторов, см 50 + 10
* в сборе и с комплектом креплений на AM4

Полное описание методики тестирования приведено в соответствующей статье «Методика тестирования процессорных охладителей образца 2020 года». Так как этот кулер не совместим с разъемами LGA2011 / LGA2066, то тестирование выполнялось с использованием процессора AMD с разъемом AM4, а именно AMD Ryzen 7 1800X. Для теста под нагрузкой использовалась программа powerMax (AVX). Все ядра процессора AMD Ryzen 7 1800X работали на фиксированной частоте 3,625 ГГц (множитель 36,25).

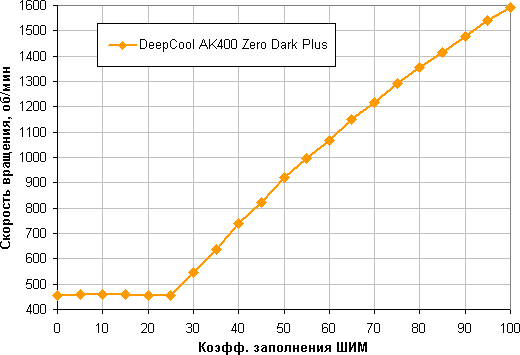

Определение зависимости скорости вращения вентилятора кулера от коэффициента заполнения ШИМ и/или напряжения питания

Отличный результат — плавный рост скорости вращения при изменении коэффициента заполнения (КЗ) от 25% до 100% и довольно широкий диапазон регулировки. Отметим, что при КЗ 0% вентилятор не останавливается, поэтому в гибридной системе охлаждения с пассивным режимом на минимальной нагрузке такие вентиляторы придется останавливать, снижая напряжение питания.

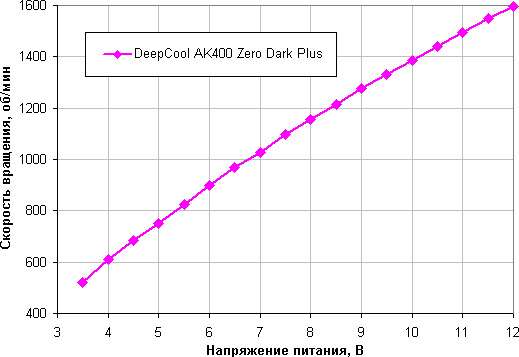

Диапазон регулировки с помощью напряжения примерно такой же. Вентиляторы останавливается при снижении напряжения до 3,2—3,3 В и запускаются от 3,3—3,4 В. Вентиляторы вполне допустимо подключать к источнику с напряжением 5 В.

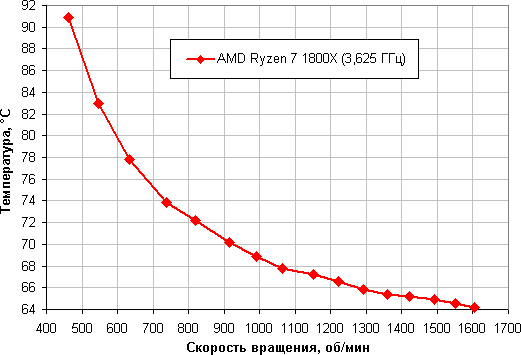

Определение зависимости температуры процессора при его полной загрузке от скорости вращения вентилятора(-ов) кулера

В этом тесте наш процессор AMD Ryzen 7 1800X при 24 градусах окружающего воздуха еще не перегревается при КЗ равном 25% (а это примерно 460 об/мин), так как максимально допустимая температура этого процессора равна 95 °C.

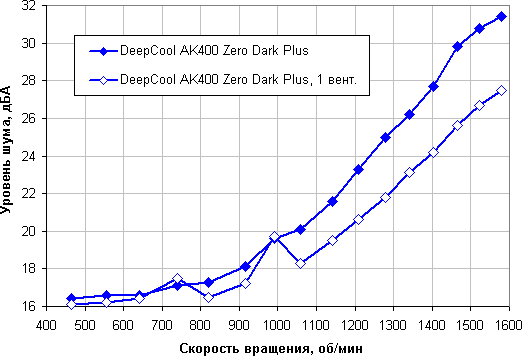

Определение уровня шума в зависимости от скорости вращения вентилятора(-ов) кулера

Зависит, конечно, от индивидуальных особенностей и других факторов, но в случае кулеров где-то от 40 дБА и выше шум с нашей точки зрения очень высокий для настольной системы, от 35 до 40 дБА уровень шума относится к разряду терпимых, ниже 35 дБА шум от системы охлаждения не будет сильно выделяться на фоне типичных небесшумных компонентов ПК — вентиляторов корпусных, на блоке питания, на видеокарте, а также жестких дисков, а где-то ниже 25 дБА кулер можно назвать условно бесшумным. Фоновый уровень был равен 16,0 дБА (условное значение, которое показывает шумомер). Этот кулер можно считать относительно тихим устройством. Отметим слабо выраженное повышение уровня шума около 750 и 1000 об/мин, которые выражены сильнее в случае установки одного вентилятора (на вдув, разумеется). Однако в целом с одним вентилятором кулер работает заметно тише.

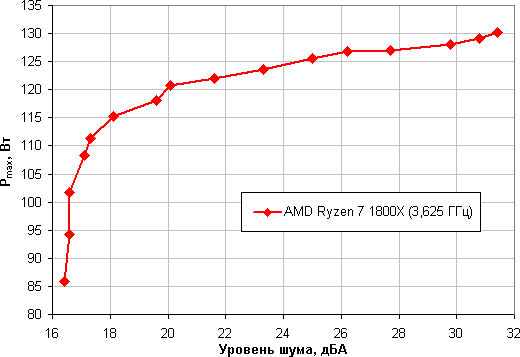

Построение зависимости реальной максимальной мощности от уровня шума

Попробуем уйти от условий тестового стенда к более реалистичным сценариям. Допустим, что температура воздуха, забираемого вентилятором системы охлаждения, может повышаться до 44 °C, но температуру процессора под максимальной нагрузкой не хочется повышать выше 80 °C. Ограничившись этими условиями, построим зависимость реальной максимальной мощности (обозначенной как Pmax (ранее мы использовали обозначение Макс. TDP)), потребляемой процессором, от уровня шума (подробности описаны в методике). Приняв 25 дБА за критерий условной бесшумности, мы получим примерную максимальную мощность процессоров, соответствующих этому уровню:

Приняв 25 дБА за критерий условной бесшумности, получим примерную максимальную мощность процессоров типа AMD Ryzen 7 1800X, соответствующих этому уровню, это порядка 125 Вт (это на 5 Вт выше, чем в случае DeepCool AK400). Гипотетически, если не обращать внимания на уровень шума, пределы мощности можно увеличить где-то до 130 Вт.

Сравнение с другими кулерами при охлаждении процессора AMD Ryzen 7 1800X

По данной ссылке можно рассчитать пределы мощности для других граничных условий (температуры воздуха и максимальной температуры процессора).

Тестирование на процессоре AMD Ryzen 9 5950X

В качестве дополнительного теста мы решили посмотреть, как кулер справится с охлаждением AMD Ryzen 9 5950X. Процессоры семейства Ryzen 9 являются сборками из трех кристаллов под одной крышкой. С одной стороны увеличение площади, с которой снимается тепло, может улучшить охлаждающую способность кулера, но с другой — конструкция большинства кулеров оптимизирована для лучшего охлаждения именно центральной области процессора. Видимо, из-за этих особенностей есть мнение, что подобрать воздушный кулер для топовых процессоров Ryzen нового поколения не очень просто. Все ядра процессора работали на фиксированной частоте 3,0 ГГц (множитель 30). Также приведем результаты, полученные при установке только одного вентилятора.

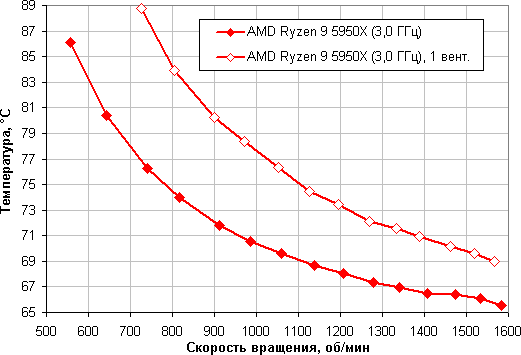

Зависимость температуры процессора при его полной загрузке от скорости вращения вентиляторов:

По факту в условиях теста этот процессор на данной частоте при 24 градусах окружающего воздуха не перегревается при КЗ равном 30% (а это примерно 560 об/мин вентиляторов), так как максимальная температура для AMD Ryzen 9 5950X равна 90 °C. В случае одного вентилятора — перегрева нет при КЗ равном 40% (730 об/мин)

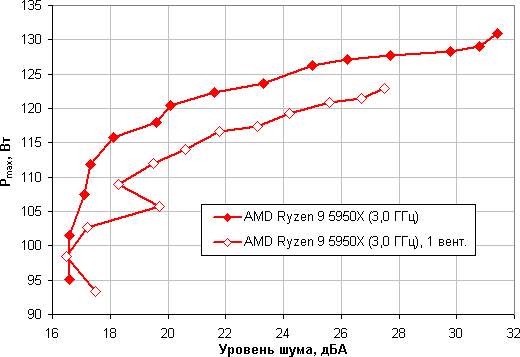

Ограничившись указанными выше условиями, построим зависимость реальной максимальной мощности (обозначенной как Pmax), потребляемой процессором, от уровня шума:

Приняв 25 дБА за критерий условной бесшумности, получим, что максимальная мощность процессора, соответствующая этому уровню, составляет порядка 126 Вт (на 9 Вт выше, чем в случае DeepCool AK400). Если не обращать внимания на уровень шума, то предел мощности можно увеличить где-то до 131 Вт. Еще раз уточним: это в жестких условиях обдува радиатора нагретым до 44 градусов воздухом. При снижении температуры воздуха указанные пределы мощности для бесшумной работы и максимальной мощности возрастают. Поэтому при условии достаточно хорошей вентиляции в корпусе данный кулер как-то справится с охлаждением процессора AMD Ryzen 9 5950X, но на возможность какого-либо разгона рассчитывать уже не стоит. В случае одного вентилятора при 25 дБА — 120 Вт и 123 Вт максимум. То есть польза от установки второго вентилятора есть в обоих случаях.

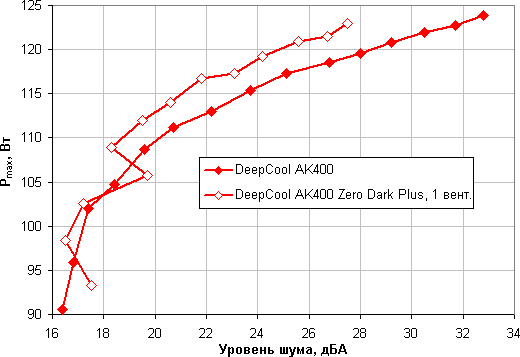

Сравним этот кулер, AK400 Zero Dark Plus, в варианте с одним вентилятором с AK400, у которого, напомним, тоже один вентилятор (но чуть более мощный):

Видно, что за исключением выбросов, обусловленных резонансными явлениями, даже с одним вентилятором AK400 Zero Dark Plus работает немного лучше, чем AK400. Причины этого не совсем понятны, но вряд ли такое влияние оказал черный цвет радиатора.

Сравнение с другими кулерами при охлаждении процессора AMD Ryzen 9 5950X

По данной ссылке можно рассчитать пределы мощности для других граничных условий (температуры воздуха и максимальной температуры процессора) и сравнить этот кулер с несколькими другими кулерами, протестированными по такой же методике (список пополняется, а потому вынесен на отдельную страницу). Для кулера с относительно небольшим радиатором результат хороший.

Выводы

Наше тестирование показало, что кулер DeepCool AK400 Zero Dark Plus можно использовать с процессорами типа AMD Ryzen 7 1800X, имеющими реальное потребление порядка 125 Вт, при этом даже с учетом возможного повышения температуры внутри корпуса до 44 °C будет сохраняться очень низкий уровень шума — 25 дБА и ниже. В случае AMD Ryzen 9 5950X при тех же условиях потребление может составлять 126 Вт. При снижении температуры охлаждающего воздуха и/или менее жестких требованиях к уровню шума пределы мощности можно немного увеличить. К достоинствам кулера следует отнести аккуратный дизайн и то, что он не перекрывает слоты для модулей памяти.
