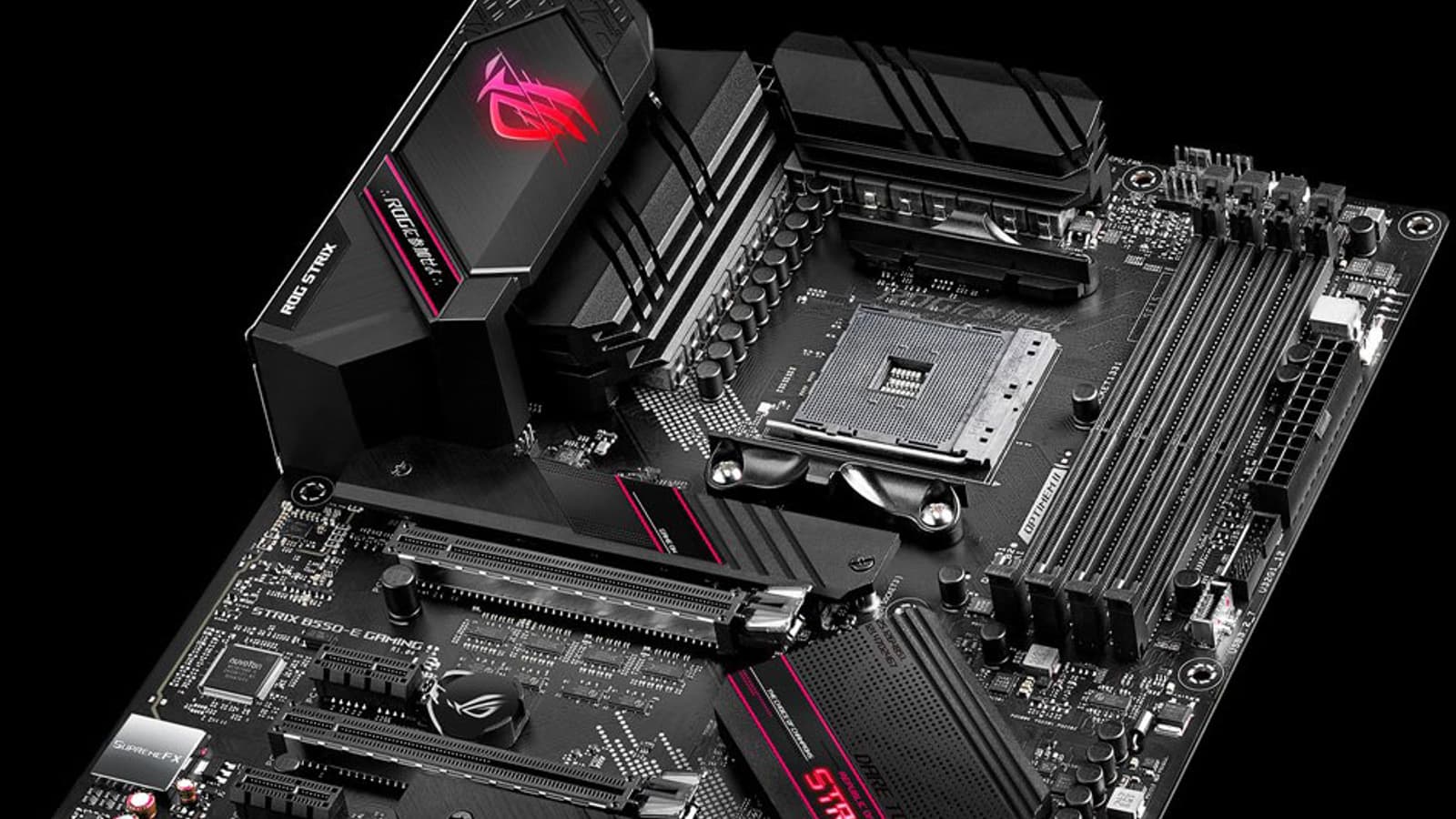

Обзор материнской платы Asus ROG Strix B550-E Gaming на чипсете AMD B550

Вначале, как обычно, истоки, скрепы и т.п. Поскольку моя задача — рассказывать о том, что, как и зачем внедрил тот или иной производитель на материнской плате, а про сами чипсеты всегда есть отдельные материалы, то точно также имеется первый материал по AMD B550. А если кому интересны тесты новых очень дешевых процессоров от AMD, то здесь можно посмотреть результаты AMD Ryzen 3 3100 и 3300X, а здесь — результаты самых новых AMD Ryzen 5 3600XT, 3800XT и 3900XT (хотя эти процессоры уже явно не для относительно бюджетного AMD B550, там все же лучше использовать матплаты на X570).

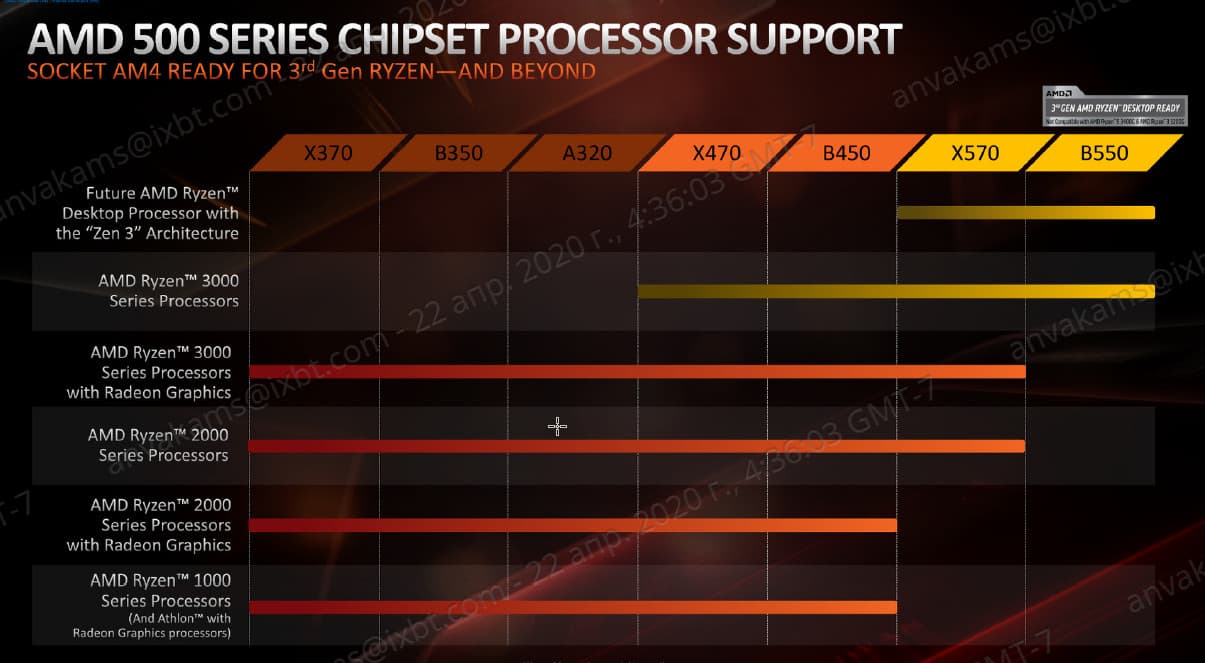

Вот здесь мы детально коснемся вопроса «бюджетный» B550. На картинке выше показано, что компания AMD предназначает чипсет B550 для процессоров Ryzen исключительно последнего 3-го поколения (ну если кто будет читать этот материал после выхода Ryzen 4xxx, то — предпоследнего). При этом более топовый X570 официально предназначен и для совместной работы с Ryzen 2xxx, когда как B550 — для 3ххх и для будущего выпуска на базе Zen3. Казалось бы, не логично: более бюджетный чипсет больше подходит для уже успевших упасть в цене процессоров 2-го и даже 1-го поколений, нежели топовый Х570.

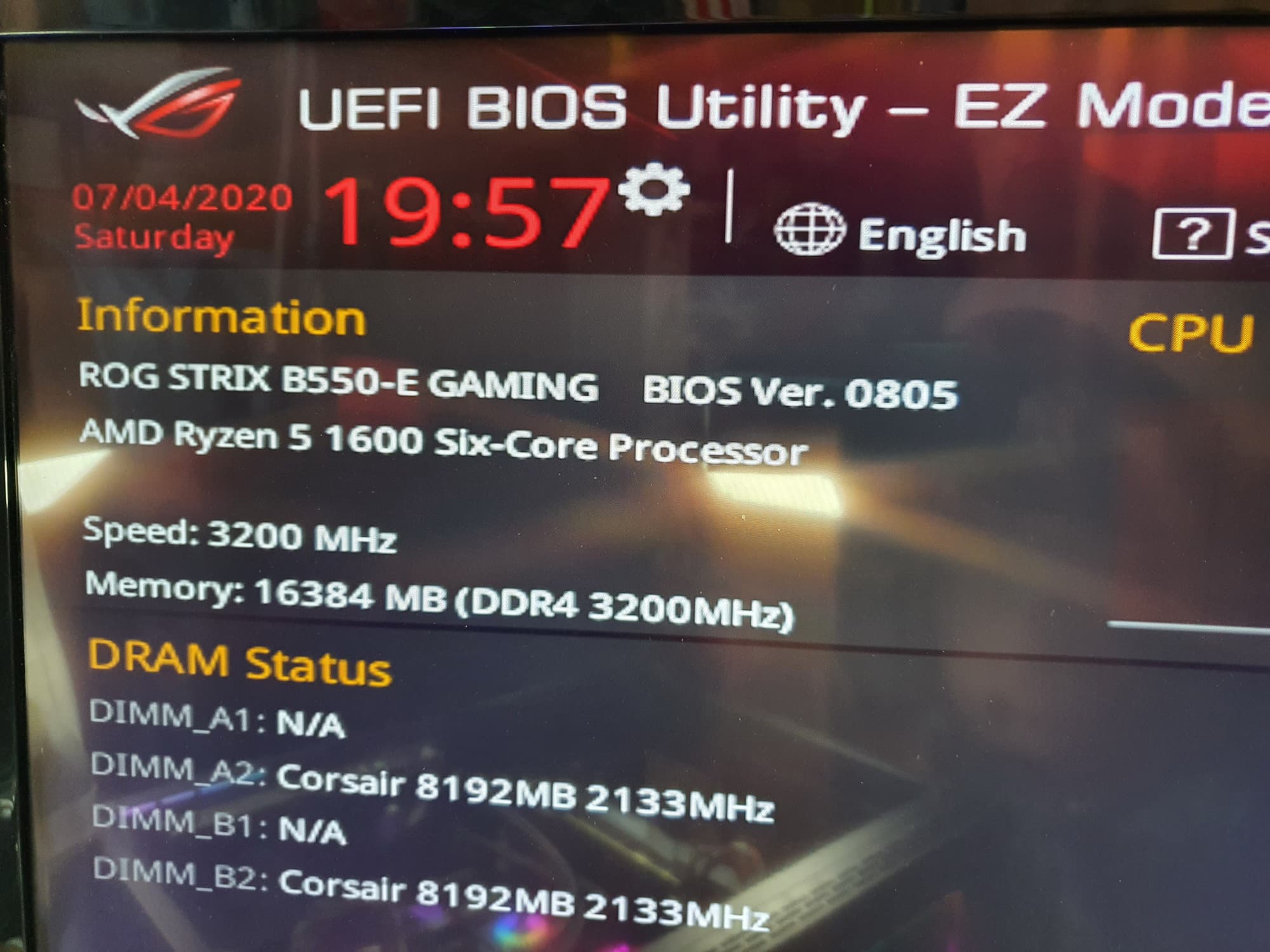

А я как раз и проверил.

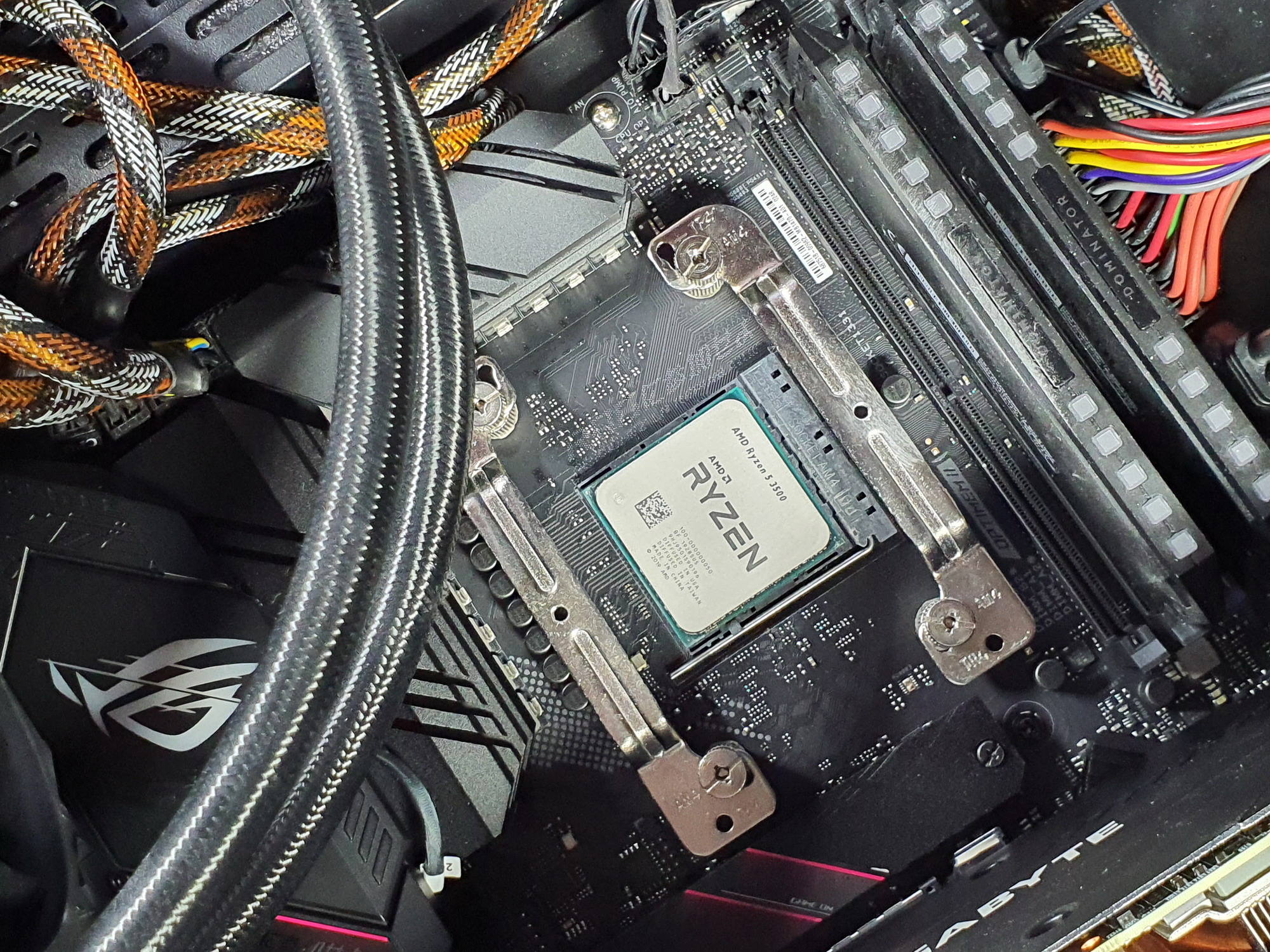

На ролике ниже прекрасно видно, что после проверки работоспособности платы с Ryzen 5 3500 (ну и ради обновления BIOS) матплата на B550 прекрасно запустилась и с процессорами Ryzen 7 2700, Ryzen 5 1600.

Конечно же, это лишь одна из матплат (которую сегодня будем изучать), вполне возможно, что какие-то производители будут четко соблюдать установки AMD, хотя я лично сомневаюсь. Потому что никаких особых функций, несовместимых с Ryzen-ами предыдущих поколений, у B550 нет. Имеется полная поддержка PCI-e 3.0, которая имеется и у тех процессоров. Но!

Почему AMD и старается пропагандировать В550 исключительно для Ryzen 3xxx, ибо только у такого тандема хоть где-то будут линии PCI-e 4.0 (разумеется, процессорные). И тогда тот факт, что В550 — это PCI-e 3.0 и только 3.0 — как-то не будет тревожить слух нежных потребителей, привыкших уже к тому, что уже год как от AMD все выходит с поддержкой только PCI-e 4.0. Иначе сочетание В550 с «райзенами» предыдущих разливов в 2020 году будет смотреться уже как-то не слишком эротично. К тому же, случится неизбежная деградация версии USB-портов, ведь Ryzen 2xxx еще не вмещали в себя тот же USB 3.2 Gen2. А что написано в мануале к материнской плате? — именно про Gen2. Вставив Ryzen 2xxx/1xxx, потребитель получит меньшую производительность.

Однако факт остается фактом: B550 совершенно спокойно «сотрудничает» с процессорами Ryzen 1-го и 2го поколений. Конечно же, нельзя считать, что в таких случаях В550 ничем не будет отличаться от В450. Разумеется, будет. У первого все же свободные линии версии PCI-e 3.0, а не 2.0, как у последнего. Да и по количеству линий/портов В550 покруче будет. Но все же компании AMD очень не хотелось бы видеть В550 совместно со «старыми райзенами». Ведь основной лозунг: 4.0 по более низкой цене. И вот тут тоже есть очень неприятный момент: стоимость материнских плат на В550 в начале продаж была лишь чуть-чуть ниже аналогов на Х570 (который полноценно поддерживает PCI-e 4.0), а подчас и имеется шокирующая картина, когда флагманские варианты материнок на В550 (да, на этом чипсете тоже есть как очень бюджетные решения, так и топовые) стоят дороже более простых (не топовых) вариантов материнских плат на базе Х570. Получается, что отталкивать от покупки матплаты на Х570 может только то, что в 99% случаях этот чипсет комплектуется иногда весьма шумным вентилятором. Иначе глупо брать матплату на В550, если за ту же цену можно взять вариант на Х570, имеющий полноценно PCI-e 4.0 по всем линиям.

Почему возник такой казус с ценами, мы разберем в следующем материале, а сейчас приступим к изучению сегодняшней материнской платы в надежде, что вскоре ценовые несуразности уйдут в прошлое, и материнки на В550 логично подешевеют. Ибо ничего такого супер-пуперского у них нет.

Хорошо известно, что у компании Asus есть суббренд Republic Of Gamers (ROG). Под этим логотипом выходят все самые крутые решения, на которые только способна компания в целом. Даже логотип Asus постепенно пропадает с выходом новых решений: вот и нынешний продукт полностью под брендом ROG.

И даже внутри ROG есть разделение на самые премиальные, флагманские решения и продукты чуть по-проще. Первые имеют особые названия без упоминаний чипсетов (например для чипсетов от AMD — Crosshair (массовый сегмент) и Zenith (HEDT), а для чипсетов от Intel — Maximus (массовый сегмент) и Rampage (HEDT)). Понятно, что в среде премиальных решений ROG нет мест для не топовых чипсетов.

Вторые — это серия ROG Strix (плюс название чипсета), где уже могут быть как топовые чипсеты, так и среднебюджетные. Вот наша плата как раз относится к этой серии — ROG Strix B550-E Gaming.

Поехали.

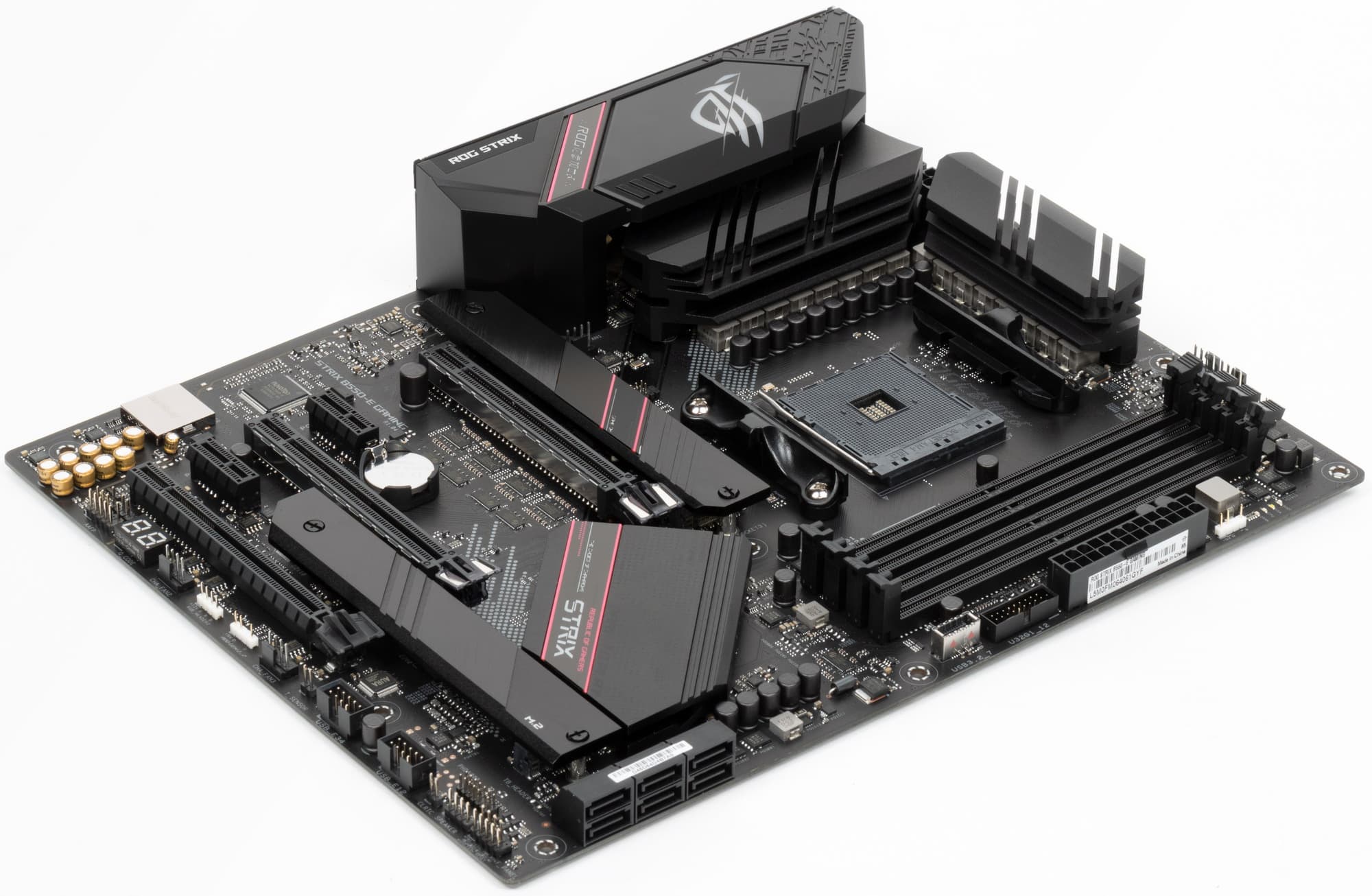

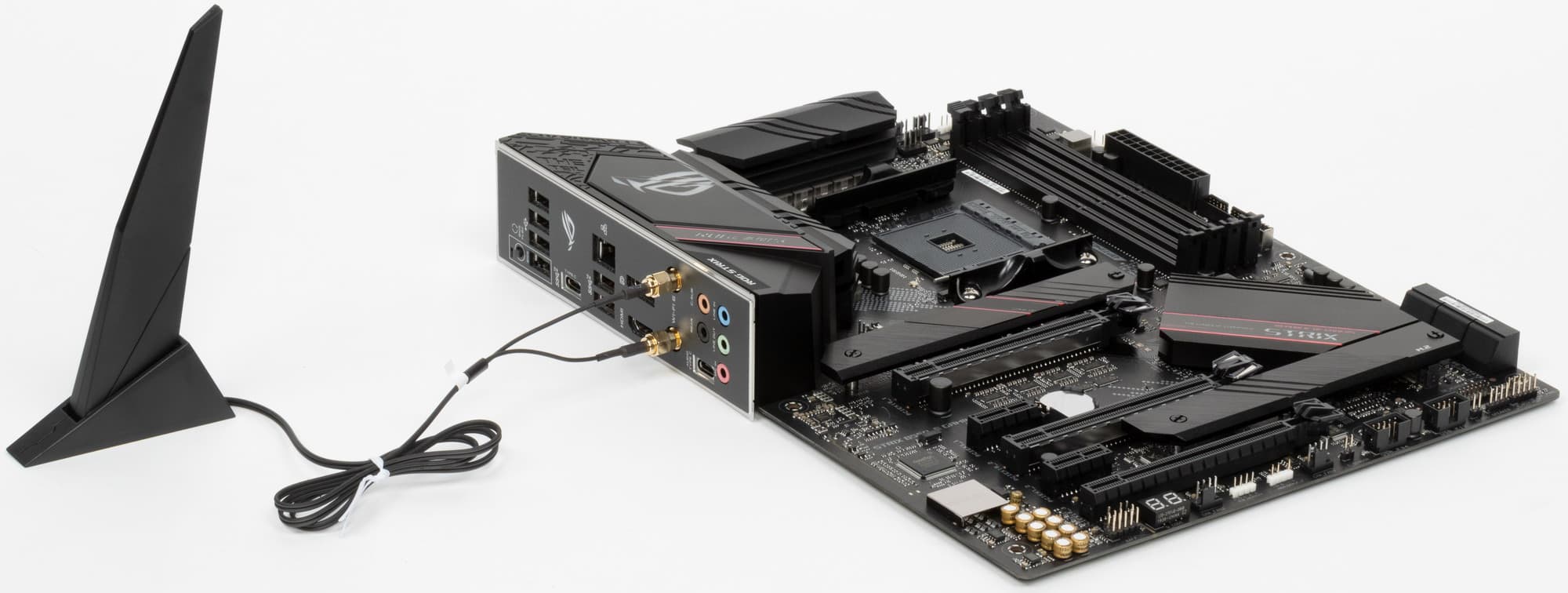

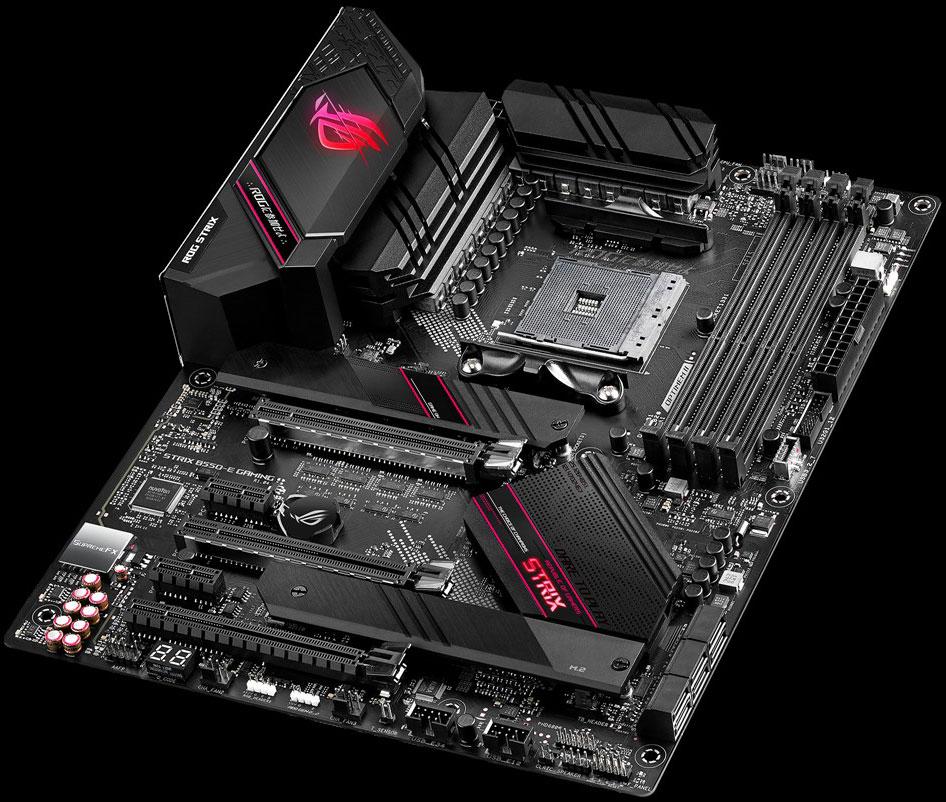

ROG Strix B550-E Gaming поставляется в стандартной картонной коробке с фирменным дизайном ROG (впрочем малозаметный логотип Asus также присутствует, так что пока бренд ROG тесно связан с Asus).

Внутри коробки есть традиционные отсеки: для самой материнской платы, и остального комплекта.

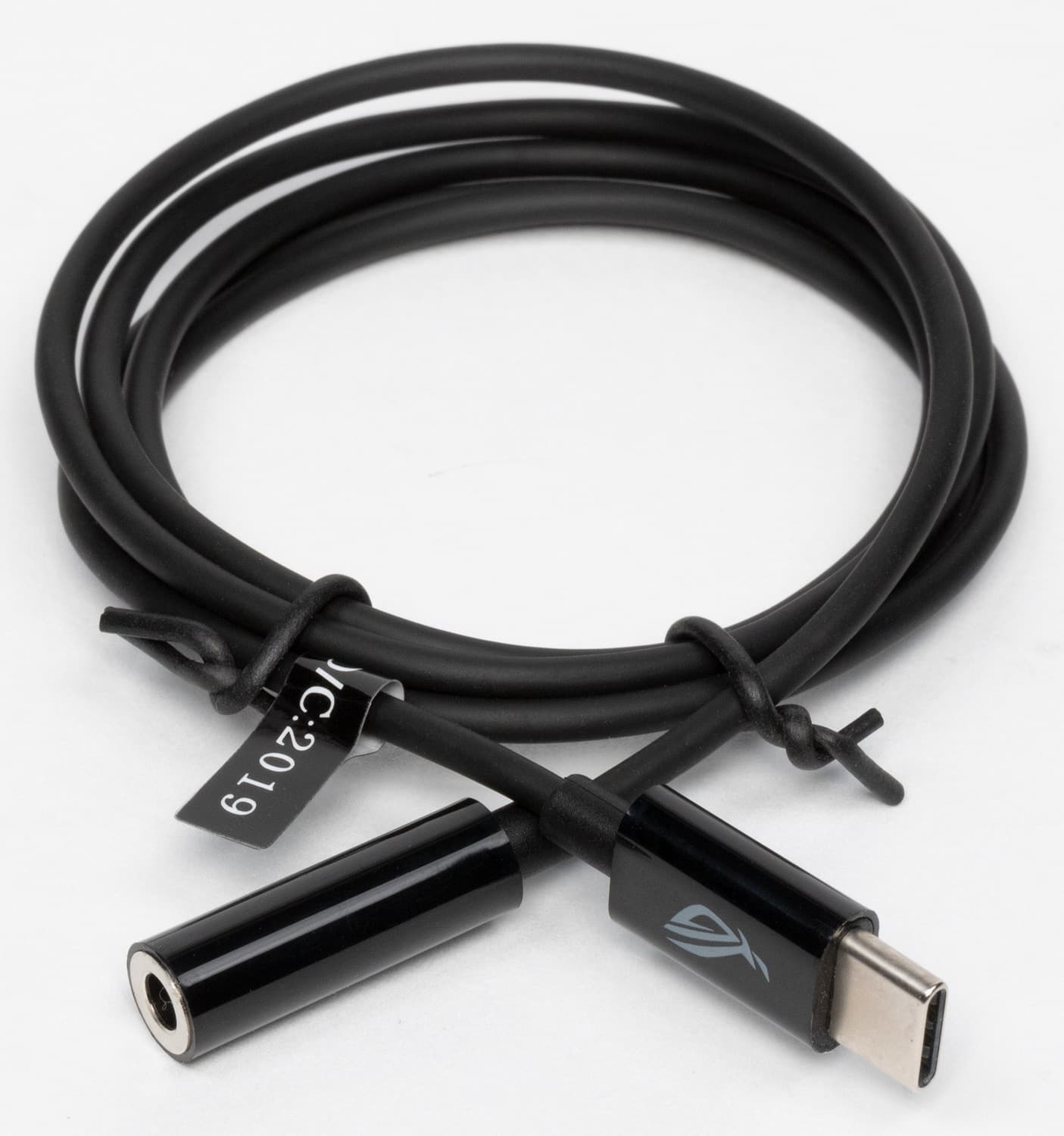

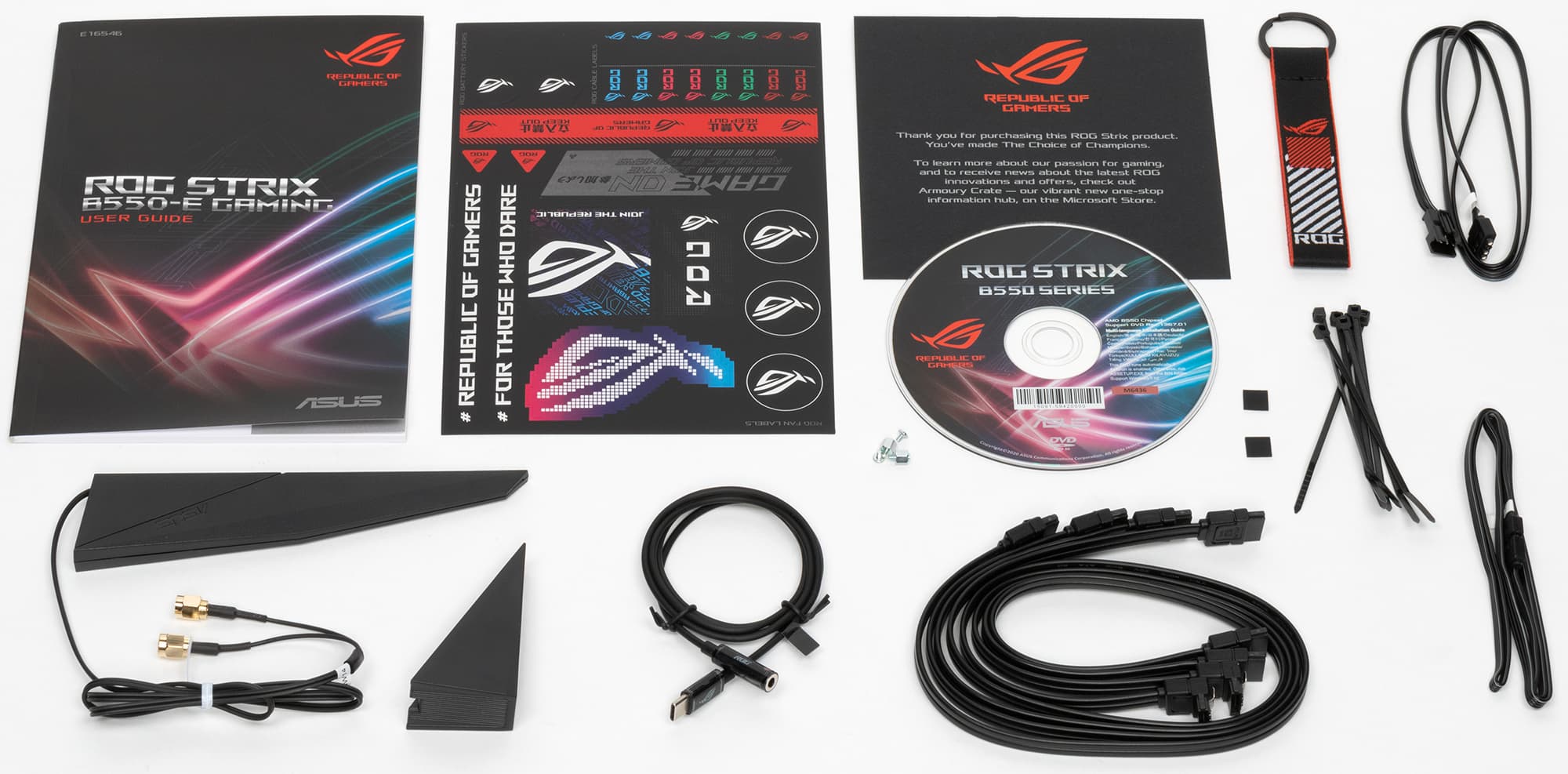

Комплект поставки не лишен изюминок. Кроме традиционных элементов типа руководства пользователя и кабелей SATA (что уже много лет является обязательным набором ко всем материнкам), имеются: выносная антенна с подставкой для беспроводных соединений, разветвители для подключения подсветок, винтики для монтажа модулей M.2, накопитель типа CD c ПО, адаптер для подключения наушников с 3.5" мини-джеком, бонусные стикеры, брелок и наклейки.

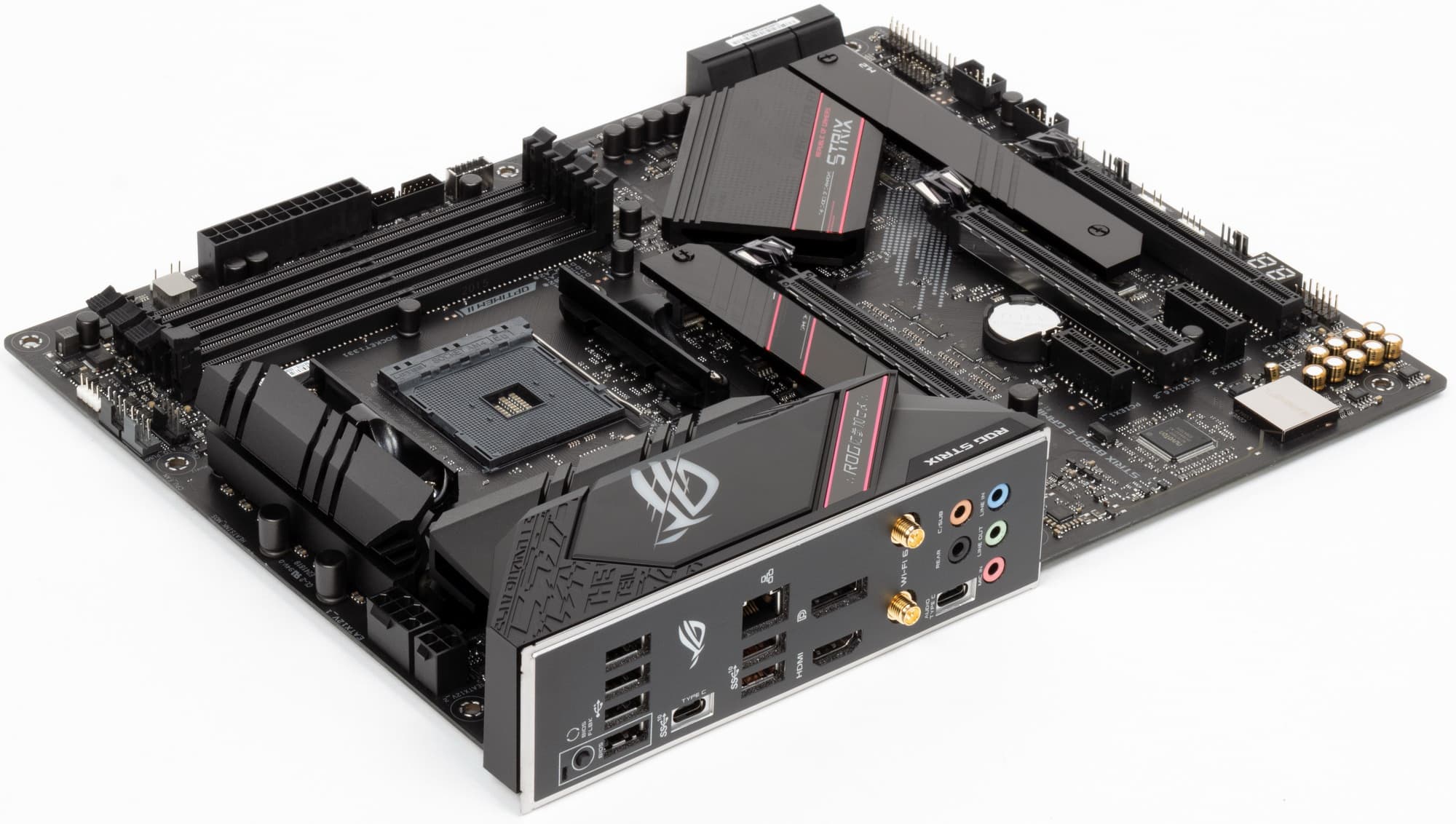

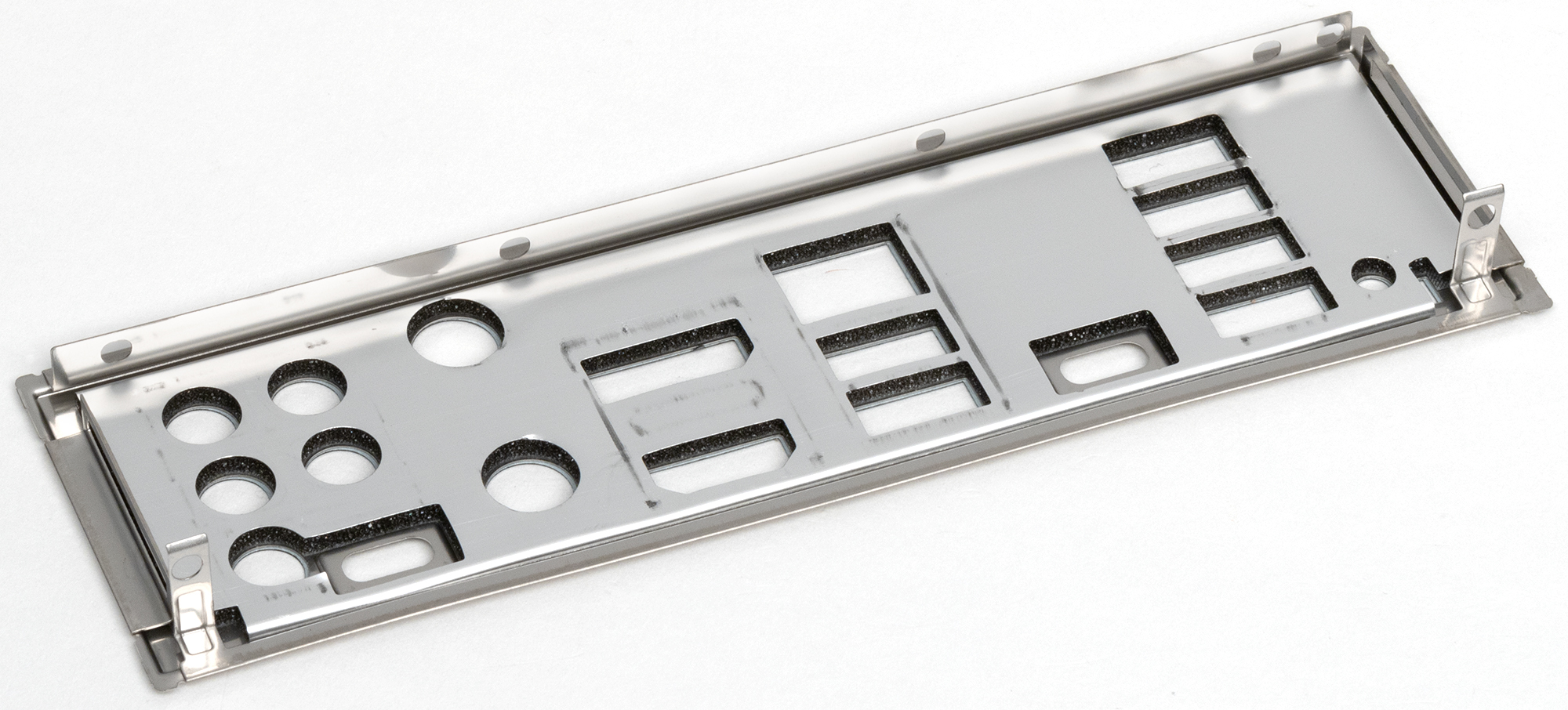

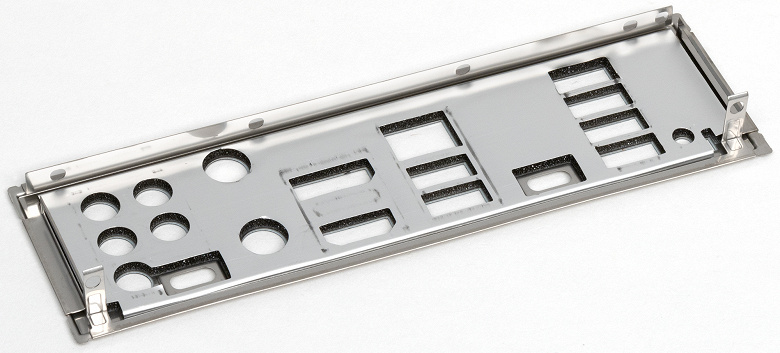

Стоит отметить, что «заглушка» на заднюю панель с разъемами уже смонтирована на самой плате. Не забываем, что программное обеспечение за время путешествия платы к покупателю успевает устареть, так что придется его загружать с сайта производителя сразу после покупки.

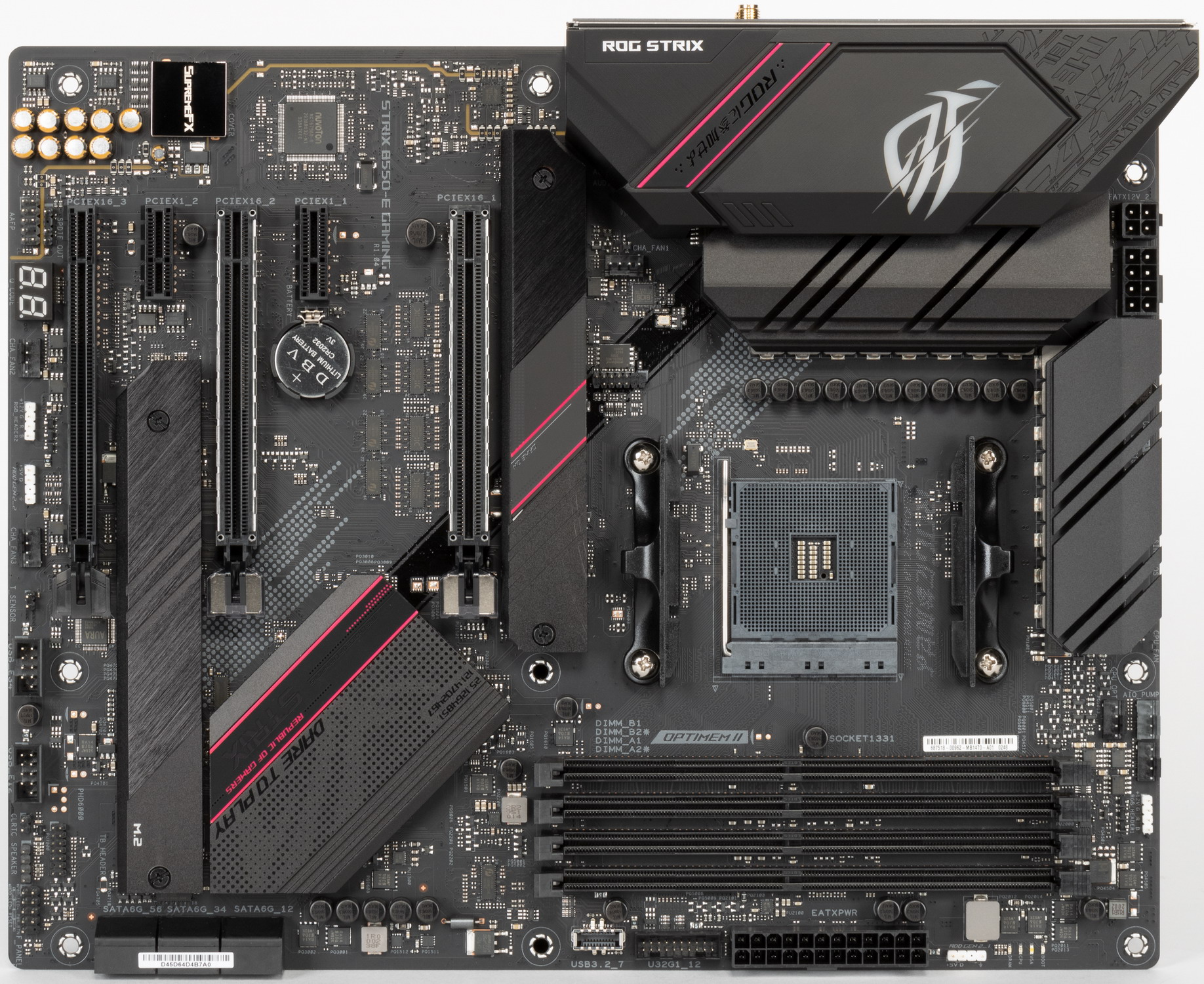

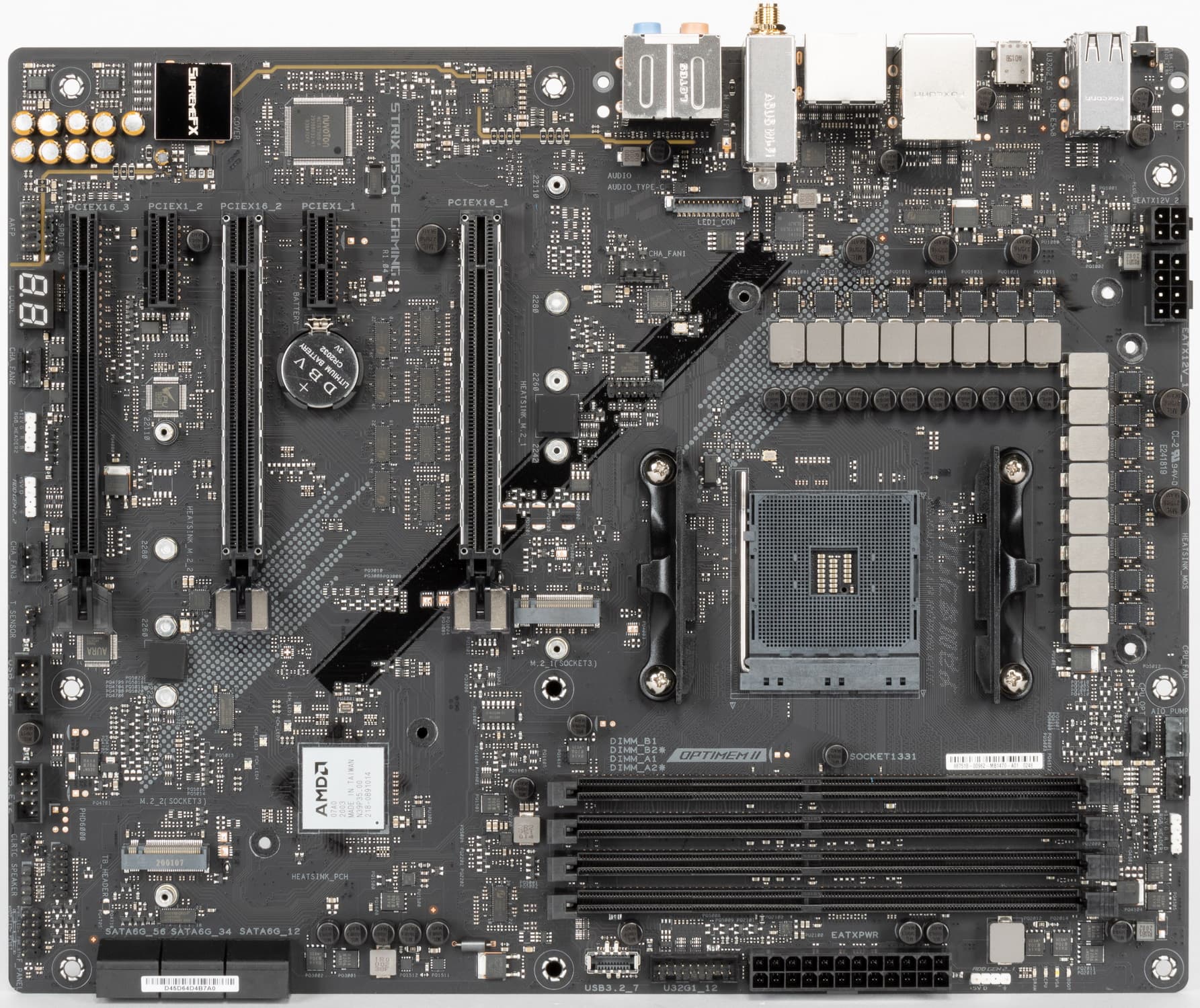

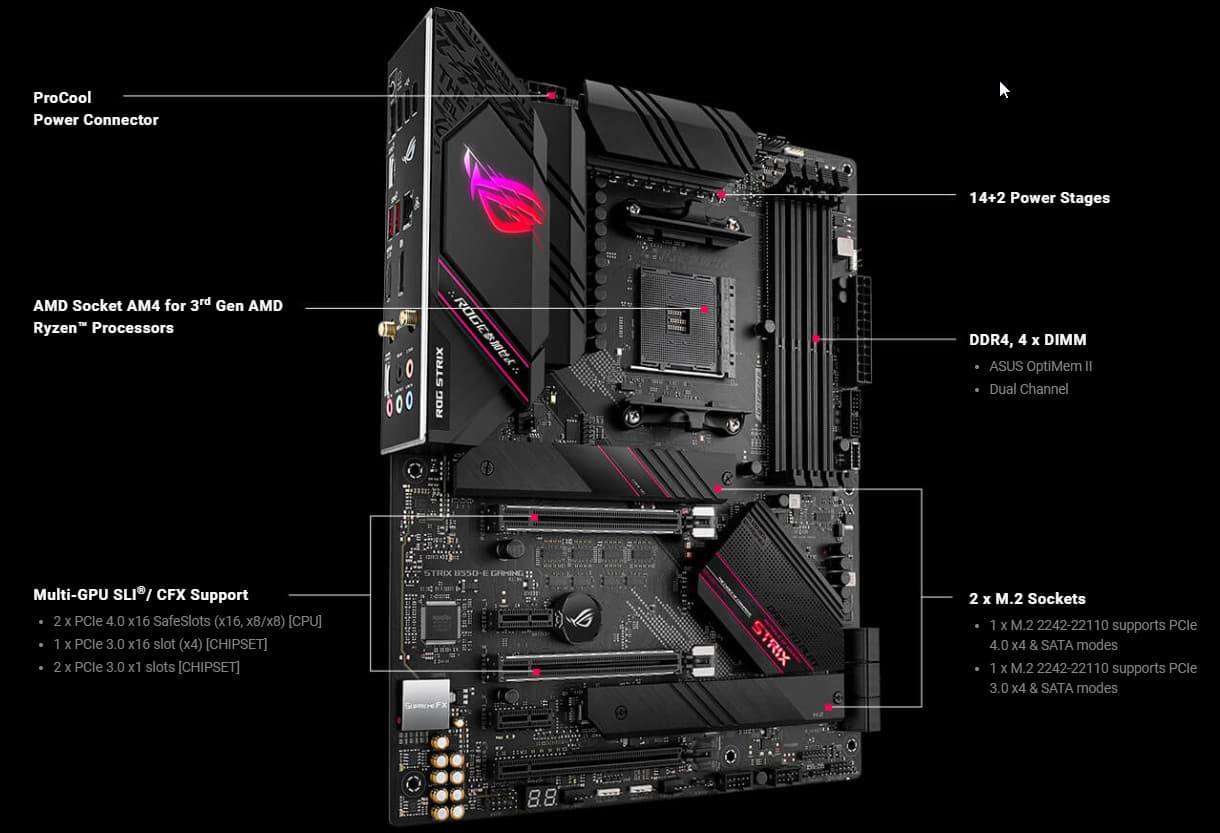

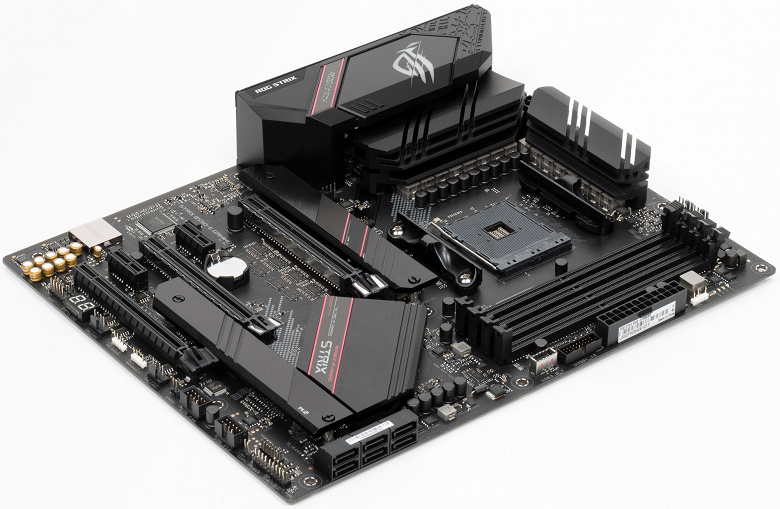

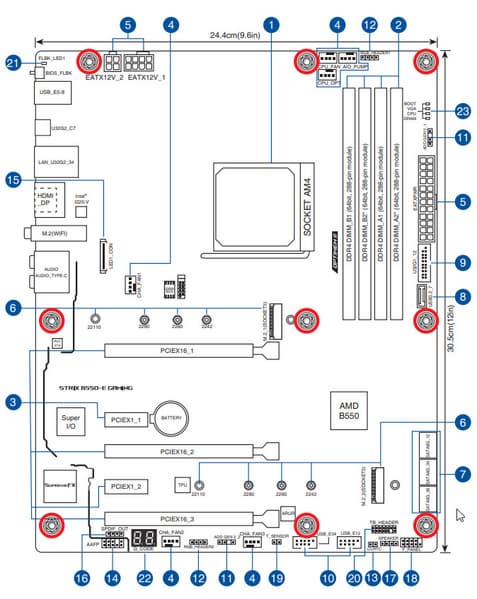

Форм-фактор

Форм-фактор ATX имеет размеры до 305×244 мм, а E-ATX — до 305×330 мм. Материнская плата ROG Strix B550-E Gaming имеет размеры 305×244 мм, поэтому выполнена в форм-факторе ATX, и на ней имеются 9 монтажных отверстий для установки в корпус.

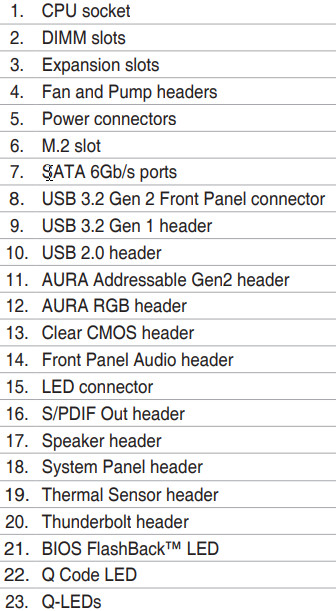

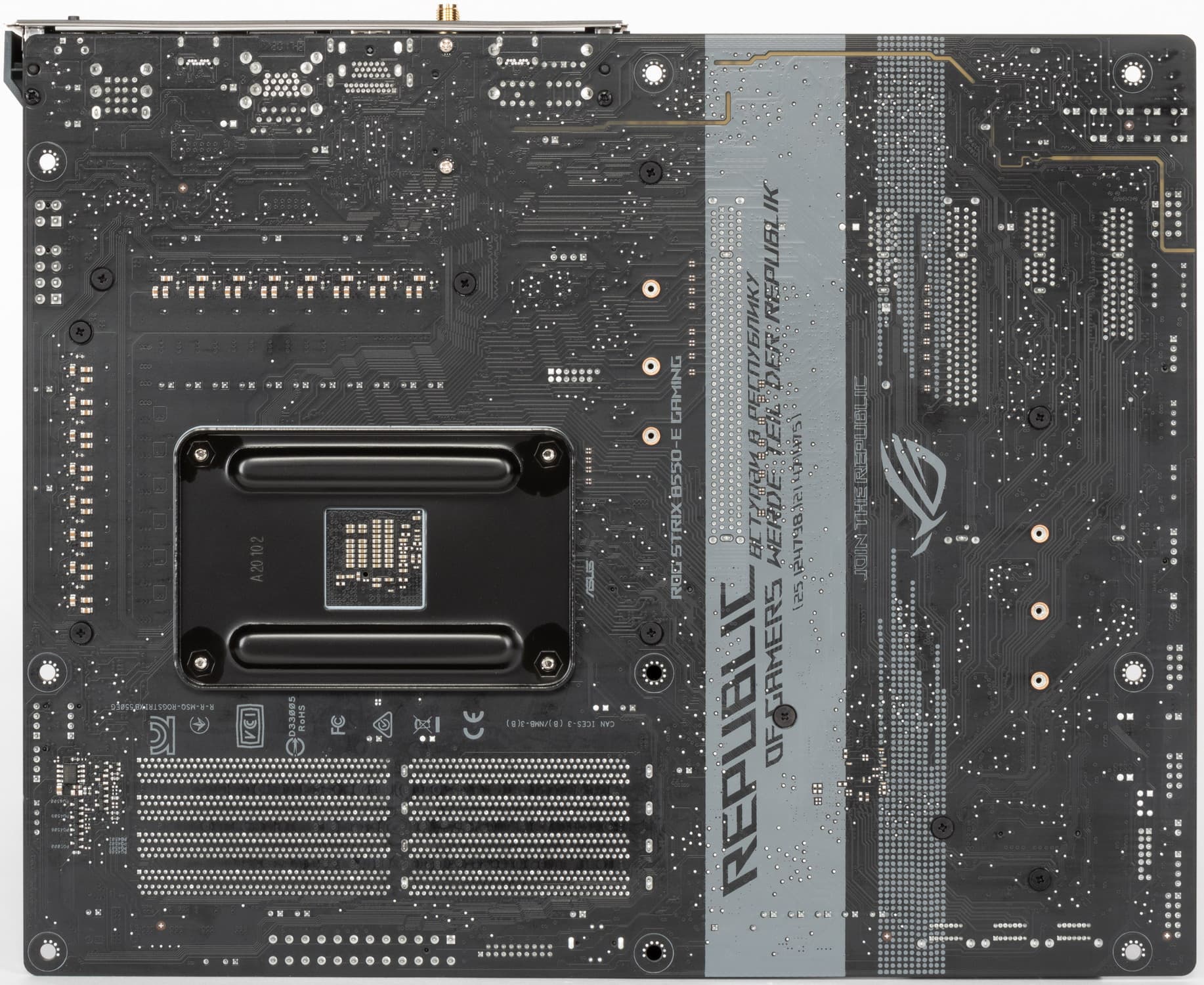

На оборотной стороне из элементов имеется только мелкая логика. Обработан текстолит неплохо: во всех точках пайки острые концы срезаны. Сама печатная плата имеет 6 слоев и выполнена на отличном уровне.

Технические характеристики

Традиционная таблица с перечнем функциональных особенностей.

Поддерживаемые процессоры AMD Ryzen 3-го поколения (неофициально все Ryzen)
Процессорный разъем AM4
Чипсет AMD B550
Память 4 × DDR4, до 128 ГБ, до DDR4-4400 (XMP), два канала
Аудиоподсистема 1 × Realtek ALC1220 (перемаркирован в SupremeFX) (7.1) + операционные усилители R4580I и OPA1688A от Texas Instruments
Сетевые контроллеры 1 × Intel I225-V Ethernet 2,5 Гбит/с
1 × Intel Dual Band Wireless AX200NGW/CNVi (Wi-Fi 802.11a/b/g/n/ac/ax (2,4/5 ГГц) + Bluetooth 5.0)
Слоты расширения 2 × PCI Express 4.0 x16 (режимы x16, x8+x8 (SLI/CrossFire))(CPU)
1 × PCI Express 3.0 x16 (режим x4/x2)(B550)
2 × PCI Express 3.0 x1 (B550)
Разъемы для накопителей 6 × SATA 6 Гбит/с (B550)
1 × M.2 (CPU, PCIe 4.0/3.0 x4/SATA для устройств формата 2242/2260/2280/22110)
1 × M.2 (B550, PCIe 3.0 x4/SATA для устройств формата 2242/2260/2280/22110)
USB-порты 4 × USB 2.0: 2 внутренних разъема на 4 порта (Genesys Logic GL852G)
4 × USB 2.0: 4 порта Type-A (черные) на задней панели (Genesys Logic GL852G)
2 × USB 3.2 Gen1: 1 внутренний разъем на 2 порта (B550)
1 × USB 3.2 Gen2: 1 внутренний разъем Type-C (B550)
2 × USB 3.2 Gen2: 2 порта Type-A (красные) (CPU)
1 × USB 3.2 Gen2: 1 порт Type-C на задней панели (CPU)
Разъемы на задней панели 1 × USB 3.2 Gen2 (Type-C)
2 × USB 3.2 Gen2 (Type-A)
4 × USB 2.0 (Type-A)
2 × RJ-45
5 аудиоразъемов типа миниджек
1 × USB Type-C (аудиовыход)
1 × HDMI
1 × DisplayPort
2 антенных разъема

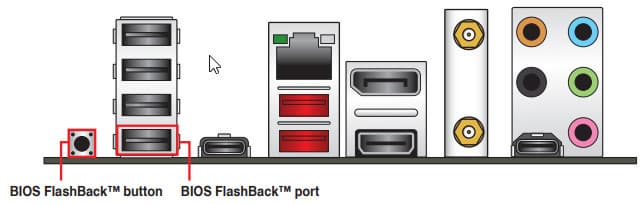

1 кнопка перепрошивки BIOS — Flashback
Прочие внутренние элементы 24-контактный разъем питания ATX
1 8-контактный разъем питания EPS12V
1 4-контактный разъем питания EPS12V
1 слот M.2 (E-key), занят адаптером беспроводных сетей
1 разъем для подключения портов USB 3.2 Gen2 Type-C
1 разъем для подключения 2 портов USB 3.2 Gen1
2 разъема для подключения 4 портов USB 2.0
6 разъемов для подключения 4-контактных вентиляторов и помп ЖСО

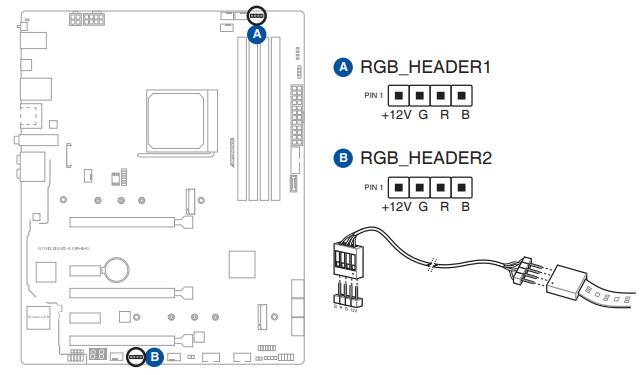

2 разъема для подключения неадресуемой RGB-ленты

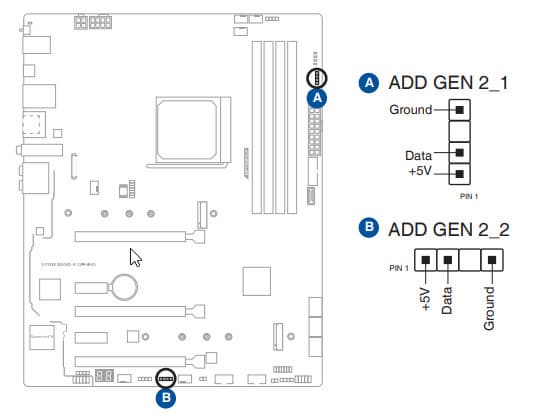

2 разъема для подключения адресуемой ARGB-ленты
1 разъем аудио для передней панели корпуса

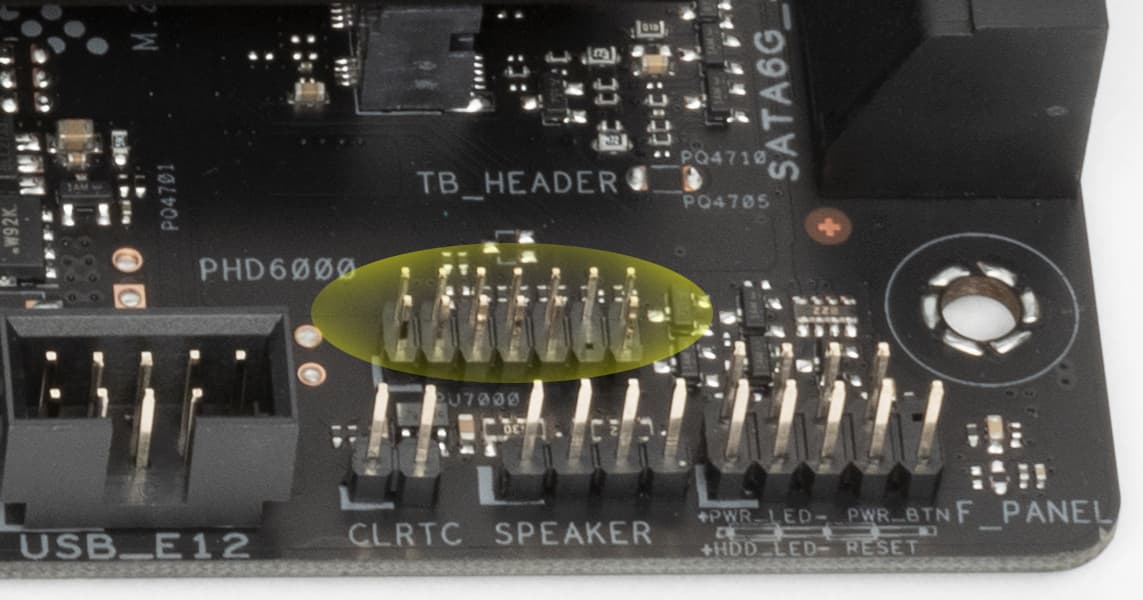

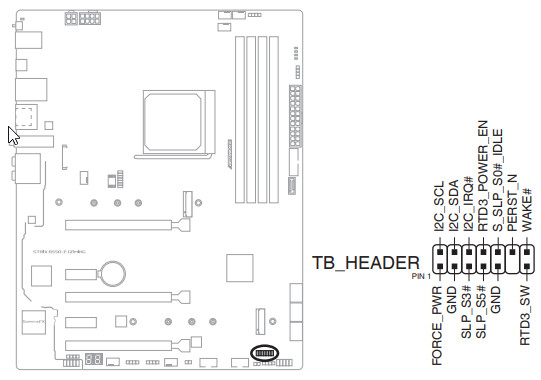

1 разъем Thunderbolt
1 разъем S/PDIF

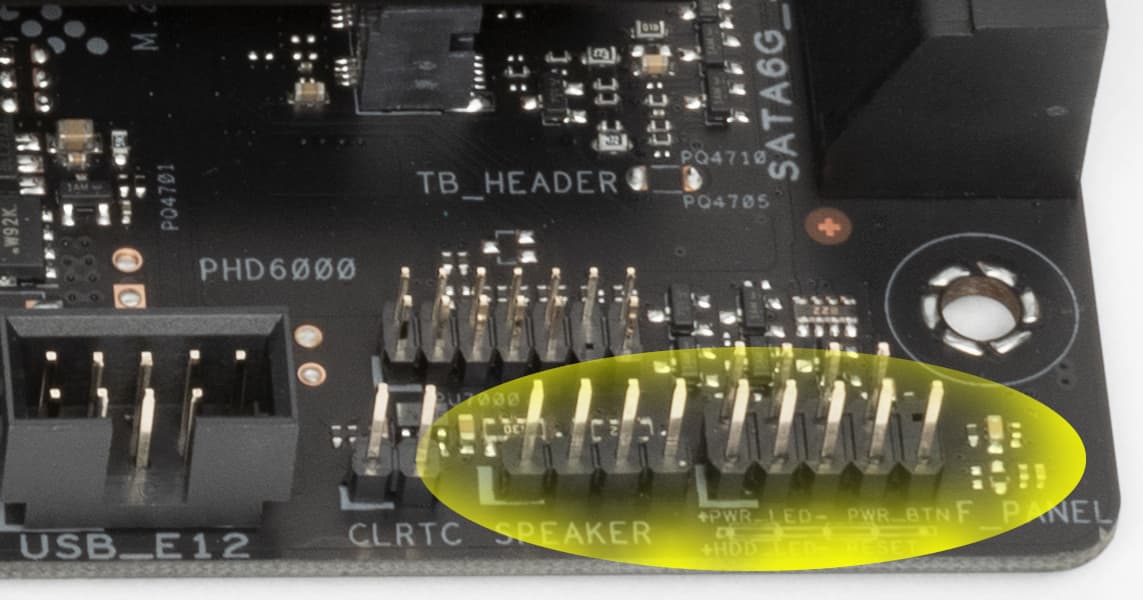

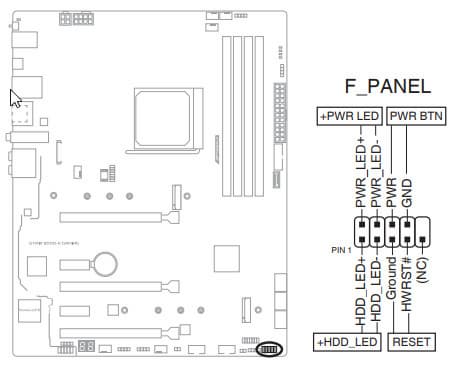

2 разъема для подключения управления с передней панели корпуса

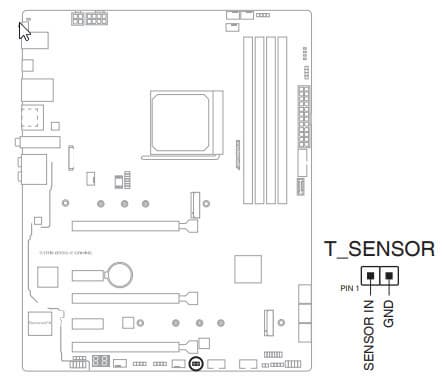

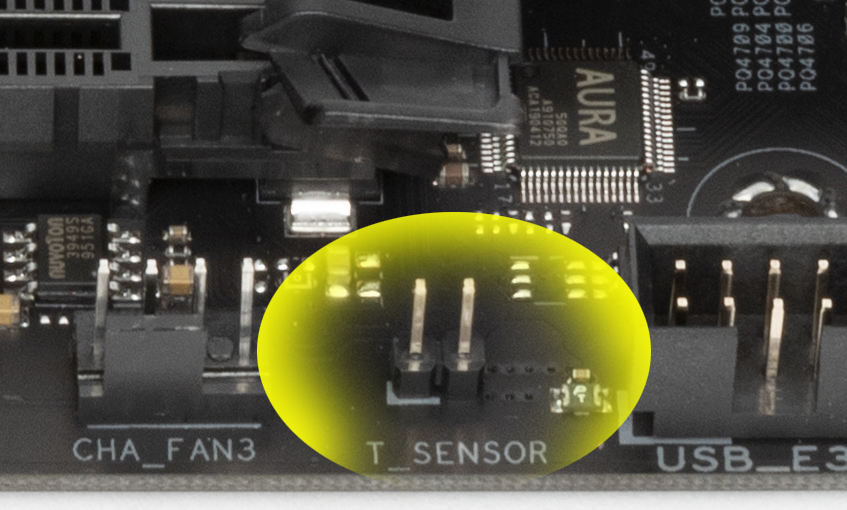

1 разъем подключения термодатчика
Форм-фактор ATX (305×244 мм)
Розничные предложения

Основная функциональность: чипсет, процессор, память

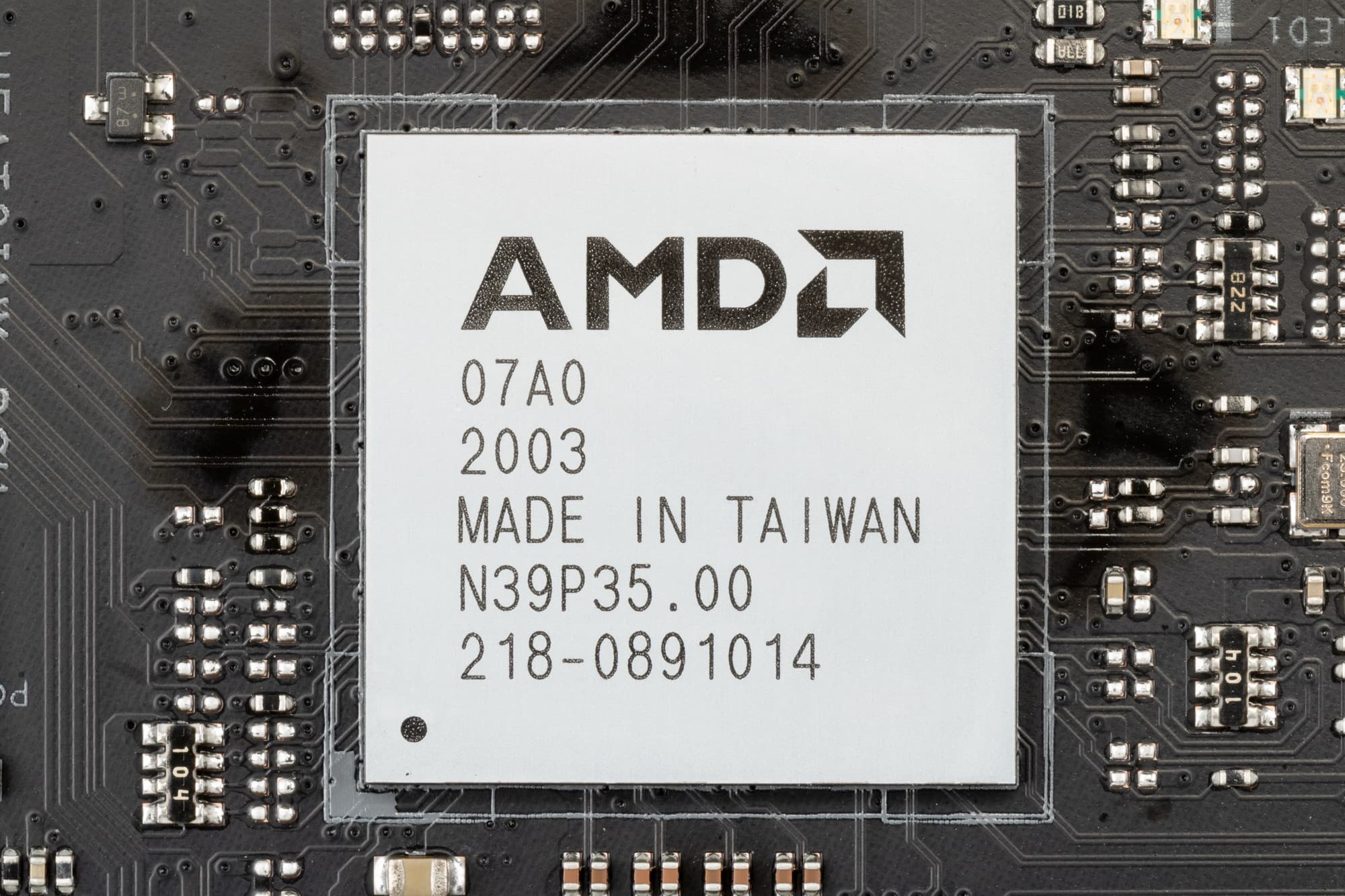

То, что данная плата относится к среднебюджетным, видно с первого взгляда: и по количеству портов, слотов, кнопок и прочего, и по комплекту поставки.

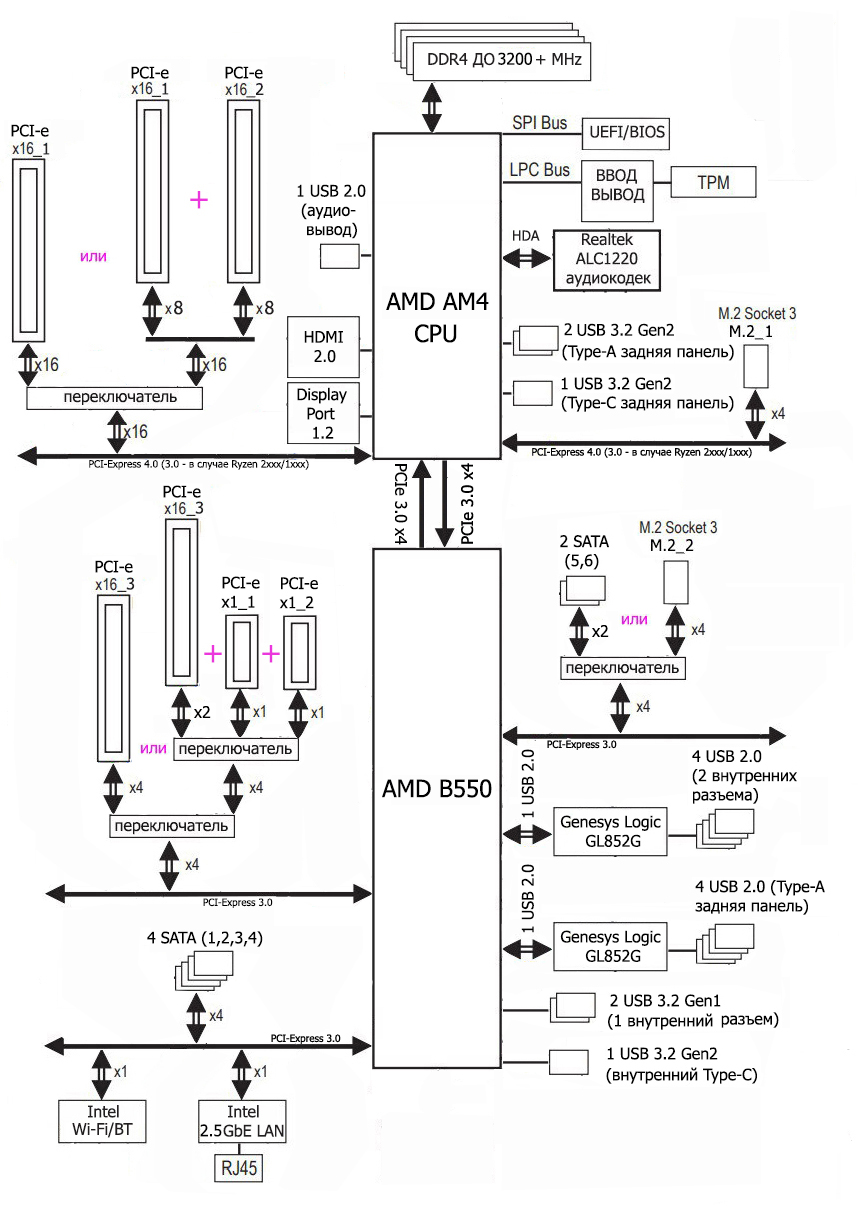

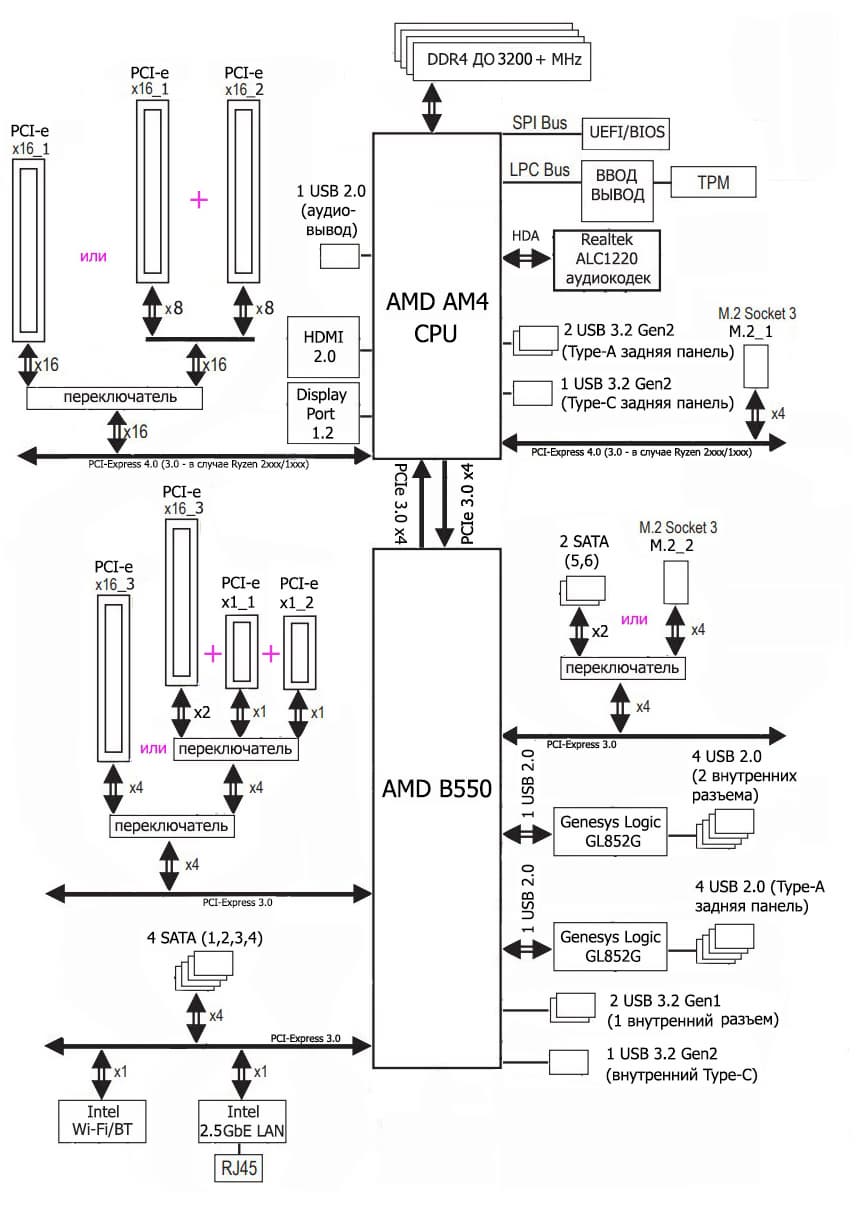

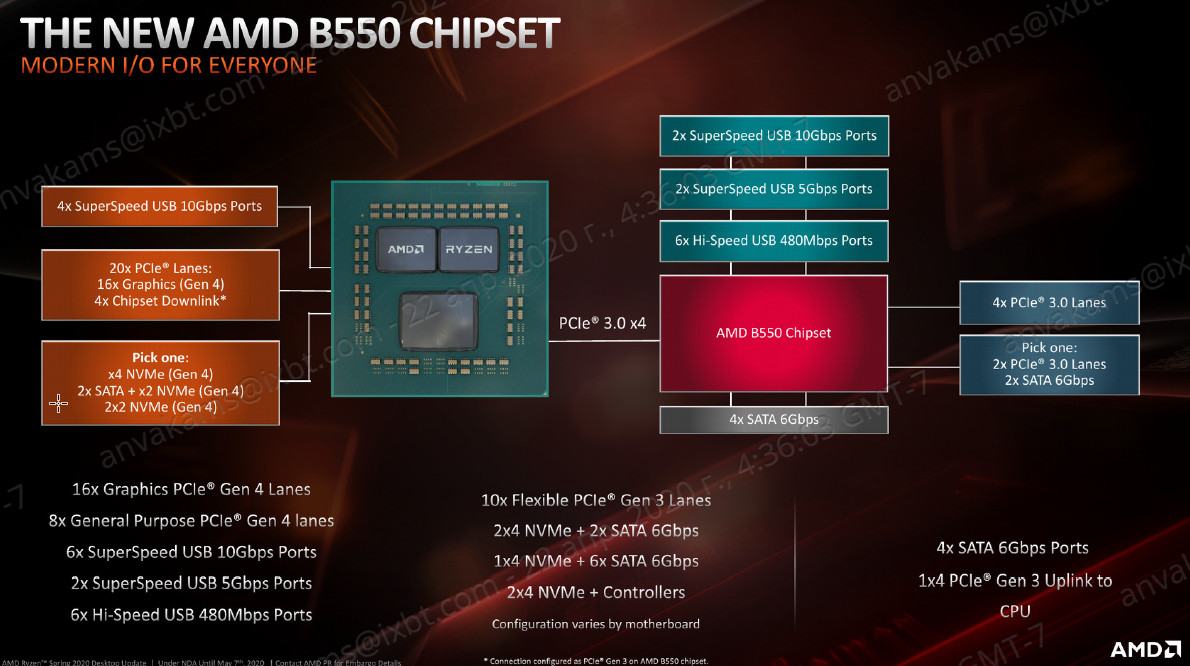

Схема работы связки чипсет+процессор.

Если кто помнит, главным отличием десктопных платформ AMD от Intel является разница в балансе поддержки портов/линий между CPU и чипсетом: у платформ Intel баланс смещен в сторону системного чипсета, а у AMD примерное равенство между CPU и чипсетом (по PCI-E линиям CPU Ryzen выглядит даже масштабнее).

Процессоры Ryzen 3000 суммарно имеют 24 линии ввода-вывода (включая PCI-e 4.0). 4 линии (в данном случае превращаясь в PCI-e 3.0) идут на связь с чипсетом B550. Еще 16 линий — это PCI-e слоты для видеокарт. Осталось 4 линии: они могут конфигурироваться производителями материнских плат на выбор (либо-либо):

  • работа одного NVMe накопителя х4 (высокоскоростной PCI-E 4.0)
  • два SATA-порта по х1 + 1 порт NVMe x2
  • два порта NVMe x2

Также процессоры Ryzen 3-го поколения имеют встроенные 4 порта USB 3.2 Gen2.

В свою очередь чипсет B550 поддерживает в сумме 18 линий PCI-e 3.0. Из них опять же 4 нужны для связи с CPU (суммарный линк х8). Осталось 14 линий ввода-вывода, из которых 4 заняты портами SATA, а остальные 10 линий могут свободно конфигурироваться. Понятно, что скорее всего будет дефицит линий PCI-e для размещения всей нужной периферии, и придется делить ресурсы.

Также B550 поддерживает 2 порта USB 3.2 Gen2, 2 порта USB 3.2 Gen1, 6 портов USB 2.0.

Таким образом в сумме от тандема B550+Ryzen 3000 мы получаем:

  • 16 PCI-e 4.0 линий для видеокарт (от процессора);
  • 4 PCI-e 4.0 линий от процессора + 10 PCI-e 3.0 линий от чипсета, которые могут образовывать разные варианты комбинаций портов и слотов (в зависимости от производителя материнских плат);
  • 4 порта SATA 6Гбит/с (от чипсета);
  • 6 портов USB 3.2 Gen2 (4 от процессора, 2 от чипсета);
  • 2 порта USB 3.2 Gen1 от чипсета;
  • 6 портов USB 2.0 (от чипсета).

Итого: 14 портов USB, 4 порта SATA, 14 свободных PCI-e линий.

Еще раз надо напомнить, что ROG Strix B550-E Gaming поддерживает процессоры AMD Ryzen 3-го поколения, выполненные под разъем (сокет) AM4. Но, как показала практика, процессоры предыдущих поколений также поддерживаются.

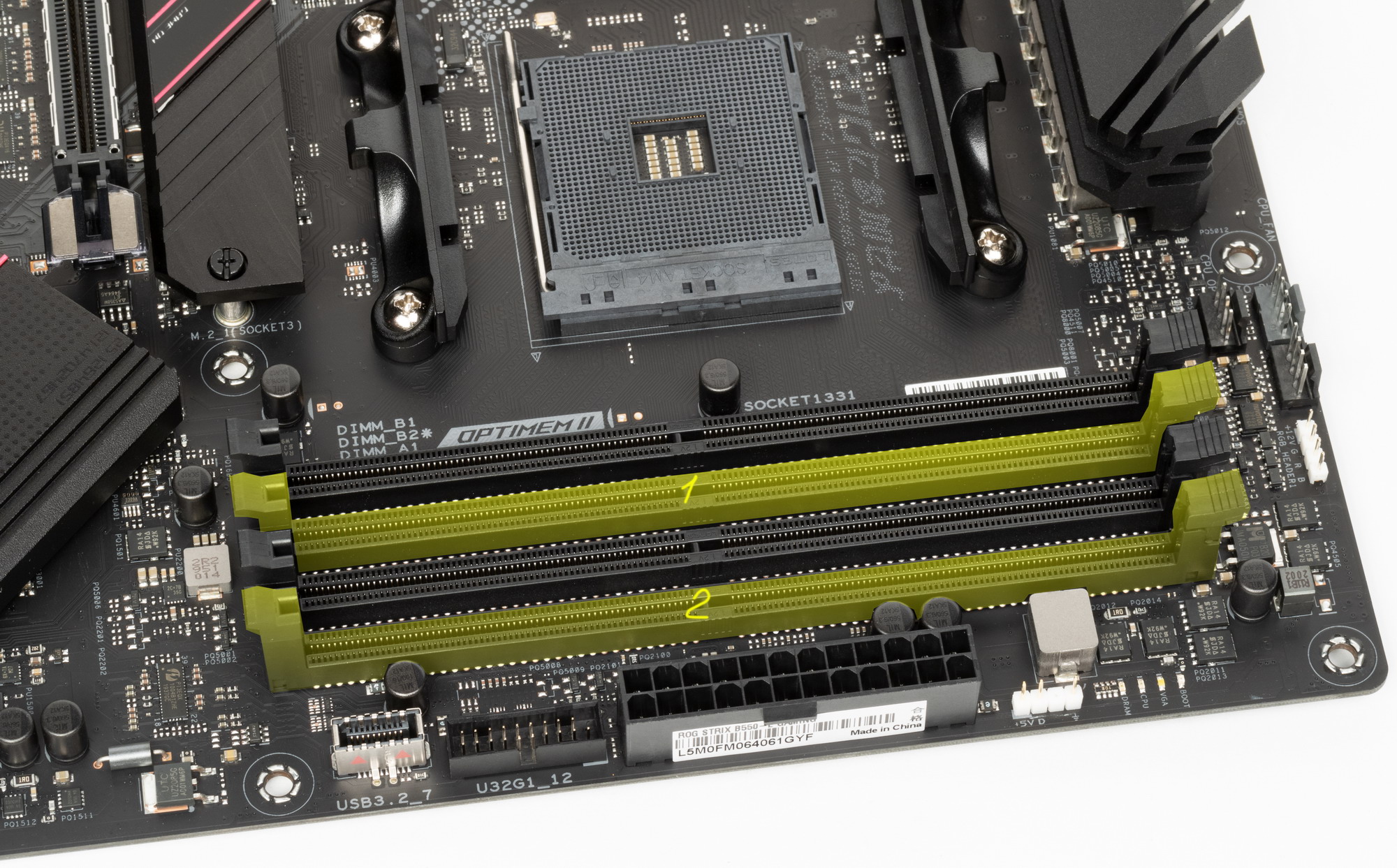

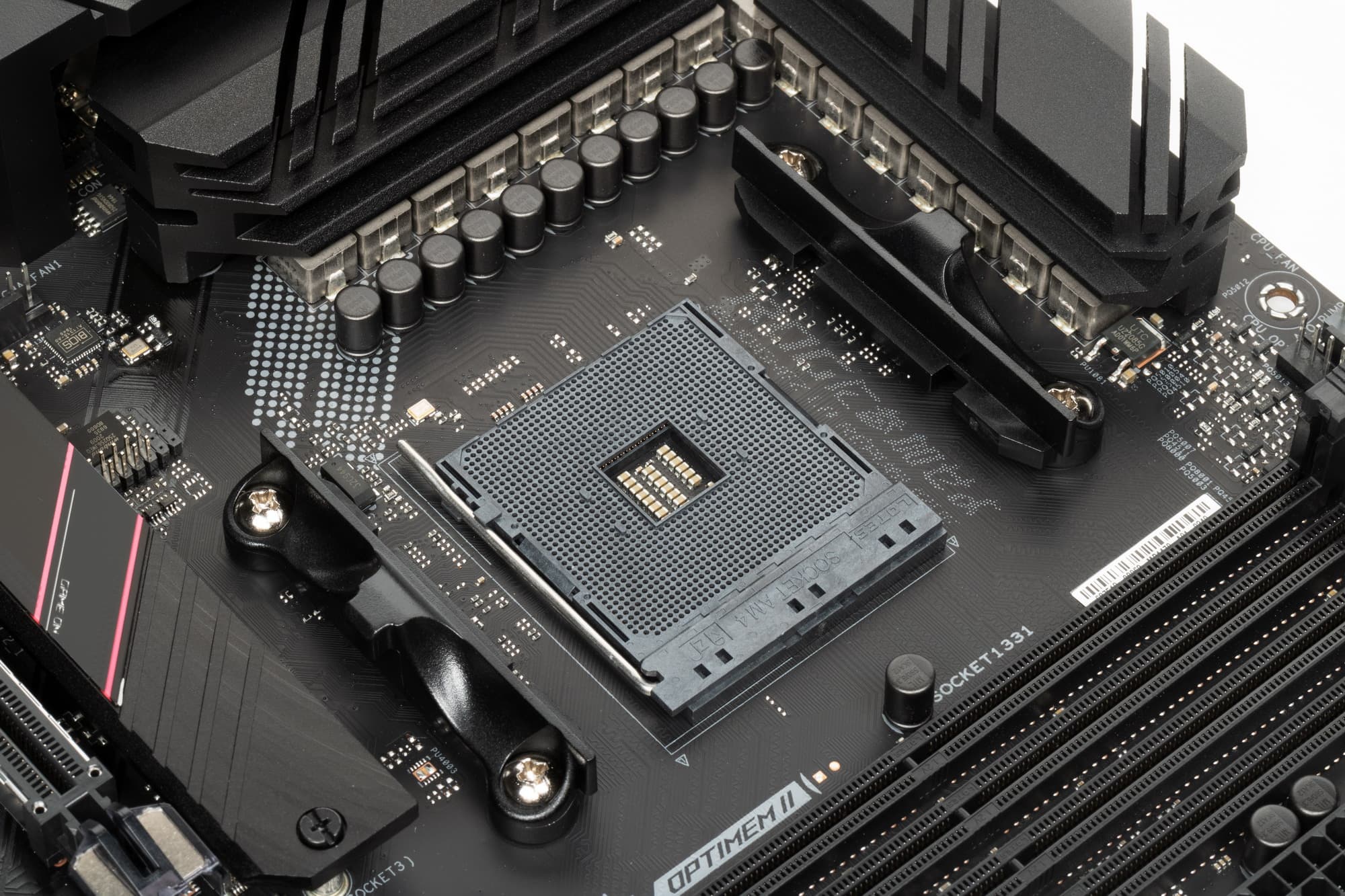

Для установки модулей памяти на плате ROG имеется четыре DIMM-слота (для работы памяти в Dual Channel в случае использования всего 2 модулей их следует устанавливать в А2 и B2). Плата поддерживает небуферизованную память DDR4 (non-EСС), а максимальный объем памяти составляет 128 ГБ (при использовании UDIMM последнего поколения по 32 ГБ). Разумеется, поддерживаются профили XMP.

Слоты DIMM не имеют металлической окантовки, которая препятствует деформации слотов и печатной платы при установке модулей памяти и защищает от электромагнитных помех, и которая обычно всегда является составной частью именно флагманских материнских плат.

Периферийная функциональность: PCIe, SATA, разные «прибамбасы»

Выше мы изучили потенциальные возможности тандема B550+Ryzen, а теперь посмотрим, что из этого и как реализовано в данной материнской плате.

Итак, кроме USB-портов, к которым мы подойдем позже, чипсет B550 обладает 14 PCIe линиями (плюс 4 линии на аплинк с процессором). Считаем, сколько линий уходит на поддержку (связь) с тем или иным элементом (надо учитывать, что из-за дефицита PCIe линий некоторые элементы периферии делят их, и потому использовать одновременно нельзя: для этих целей у материнской платы существуют мультиплексоры):

  • Переключатель: или порты SATA_5/6 (2 линии), или слот M.2_2 (4 линии): максимум 4 линии;
  • Переключатель: или слот PCIe x16_3 (2 линии)) + слот PCIe x1_1 (1 линия) + слот PCIe x1_2 (1 линия), или слот PCIe x16_3 в режиме PCIe x4: максимум 4 линии;
  • Intel i225-V (Ethernet 2,5Gb/s) (1 линия);
  • Intel AX201NGW WIFI/BT (Wireless) (1 линия);
  • 4 порта SATA_1,2,3,4 (4 линии)

14 линий PCIe оказались занятыми. Замечу особо, что всего у платы 6 портов SATA, а штатно от чипсета распределено всего 4 таких порта. Остальные два порта SATA используют свободные PCI-e линии (в данном случае они делятся между портами SATA 5/6 и слотом М.2_2).

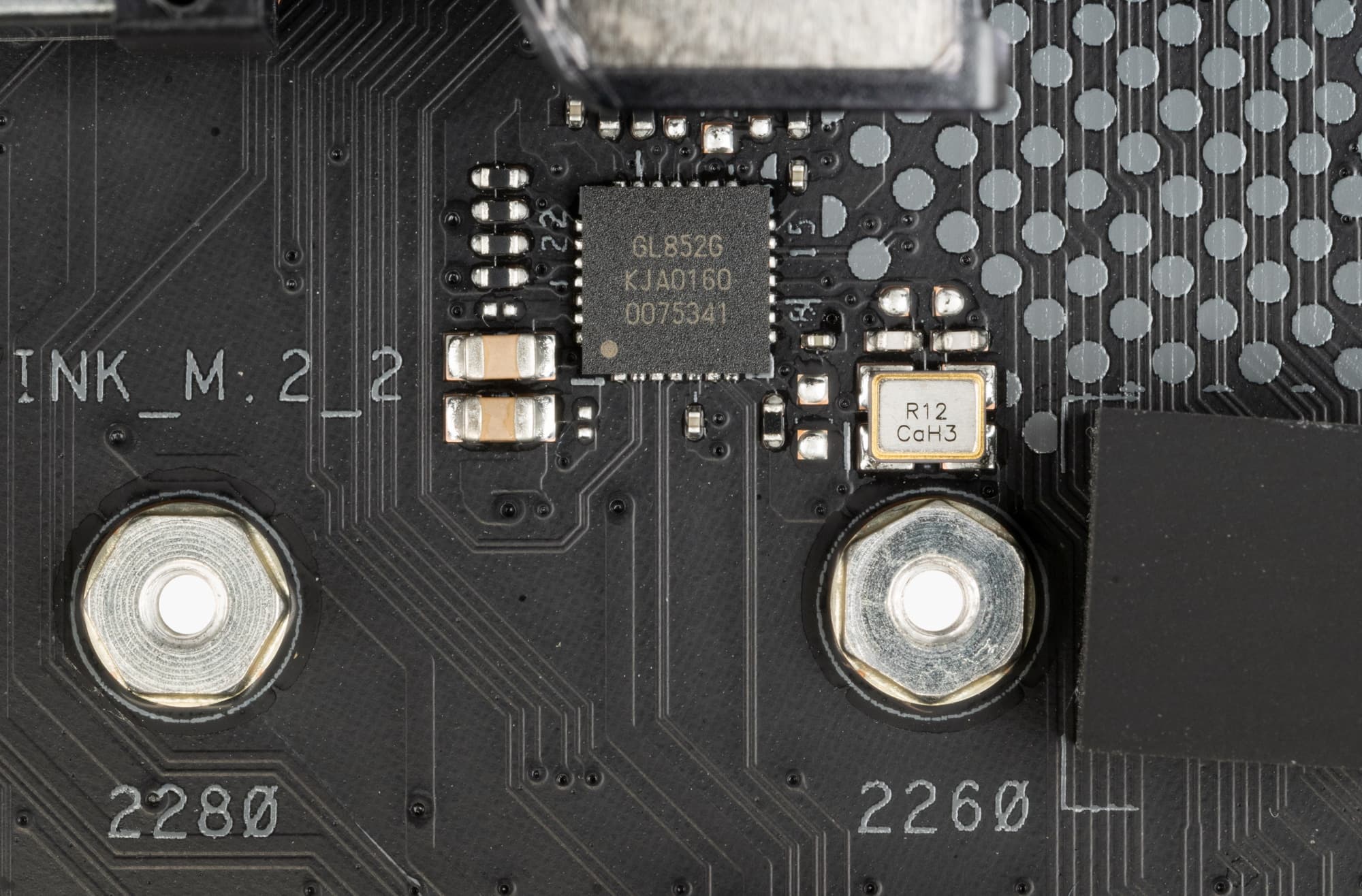

Контроллер Genesys Logic GL852G (4 USB 2.0 на 2х внутренних разъемах), а также второй GL852G (4 USB 2.0 на задней панели) используют линии портов USB 2.0. Также одна линия USB 2.0 используется для аудиовывода через Type-C и еще одна для связи с контроллером подсветки — Aura. Подробнее в разделе по USB-портам.

Теперь посмотрим выше на то, как работают процессоры в данной конфигурации. У всех CPU этого плана всего 20 линий PCIe (плюс 4 линии на даунлинк с чипсетом). И их надо делить на два слота PCIe x16 (_1 и _2) плюс слот M.2_1. В процессорах Ryzen встроен контроллер High Definition Audio (HDA), связь с аудиокодеком идет путем эмуляции PCI шины (есть ограничение на звук по схеме 7.1: до 32-бит/192 кГц). Варианты переключения слотов PCI-e x16 вот такие:

  • Слот PCIe x16_1 имеет 16 линий (слот PCIe x16_2 отключен, всего одна видеокарта);
  • Слот PCIe x16_1 имеет 8 линий, слот PCIe x16_2 имеет 8 линий (две видеокарты, режимы Nvidia SLI, AMD CrossFire)

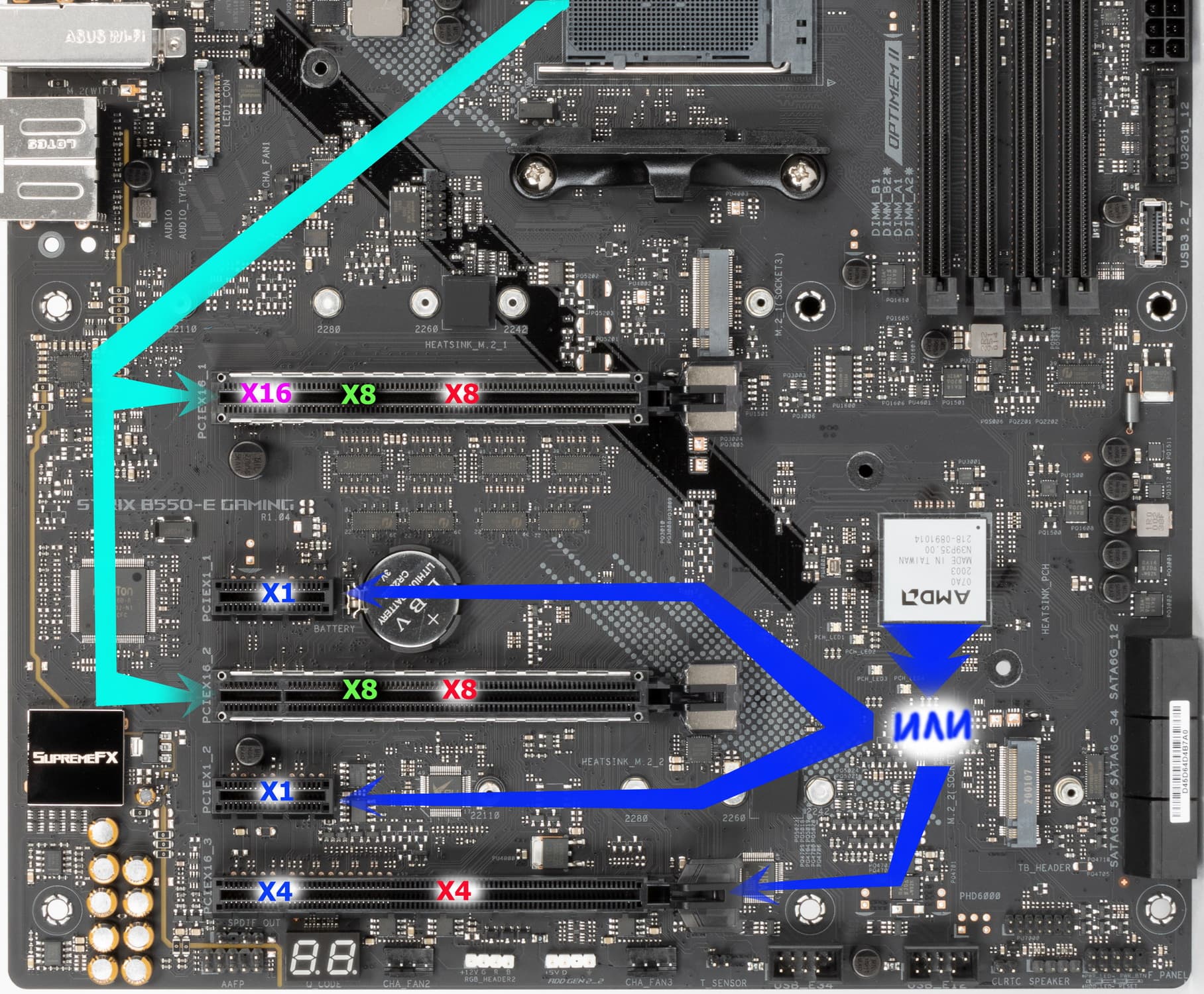

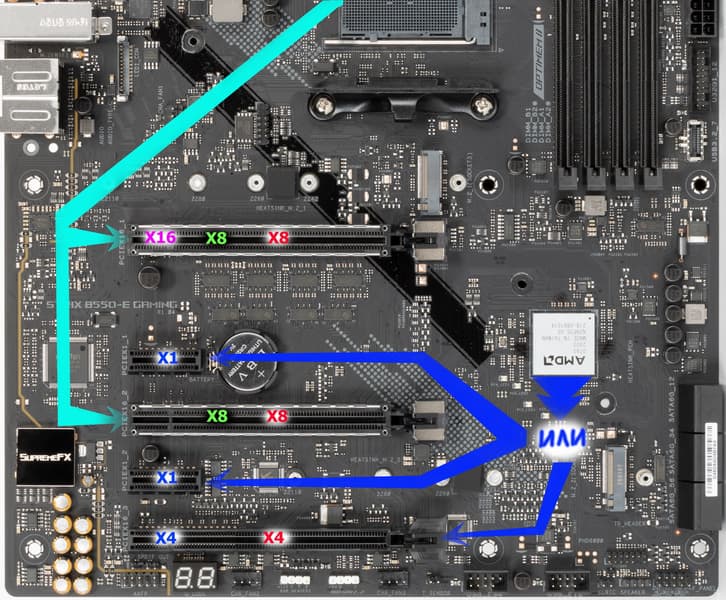

Ниже полная схема распределения ресурсов по слотам PCI-e

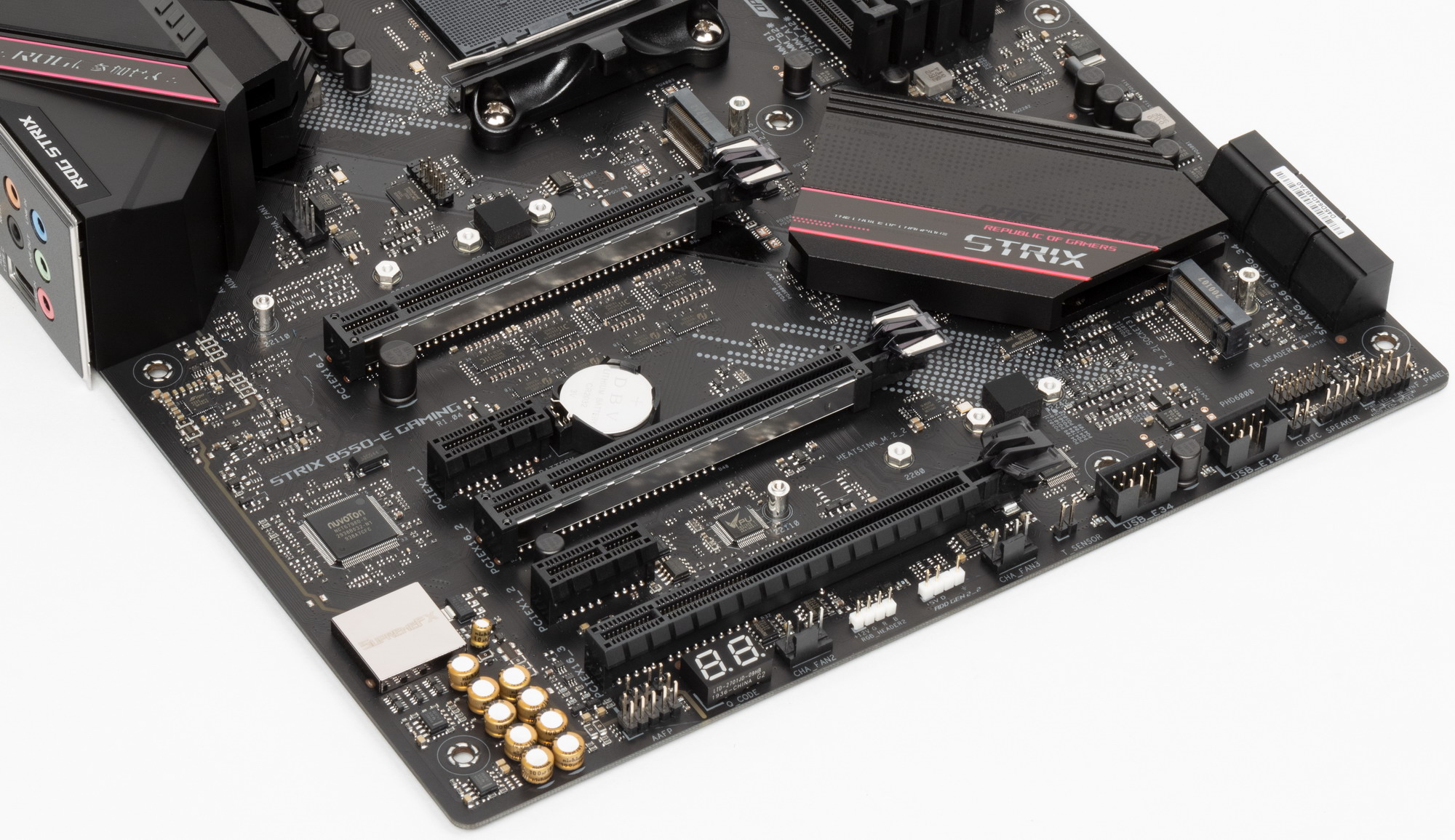

Всего на плате есть 5 слотов PCIe: три PCIe x16 (для видеокарт или других устройств) и два «коротких» PCIe x1 (второй и четвертый по счету). Если про первые два PCIe x16 (первый и третий по счету) я выше уже рассказал (они подключены к CPU), то третий PCIe x16 (пятый по счету) подключен к B550 и максимально работает в режиме х4. Он также делит ресурсы с двумя слотами PCIe x1_1/1_2: если какие-либо из последних заняты, то слот PCIe x16_3 работает в режиме PCIe x2, а если PCIe x1_1/1_2 свободны, то слот PCIe x16_3 получает x4, и только тогда можно организовать режим AMD CrossFire из трех видеокарт.

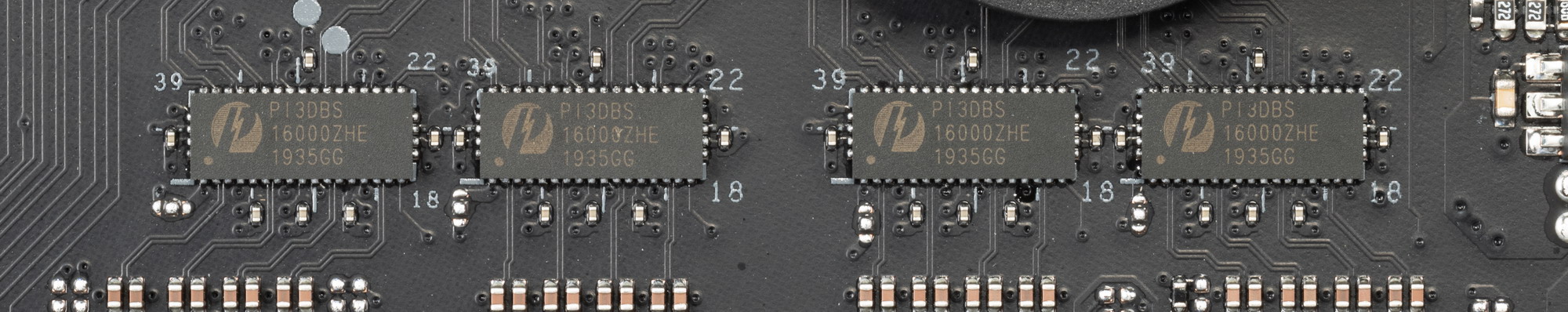

У данной платы распределение линий PCIe между слотами PCIe x16 в случае использования более одной видеокарты неоднозначное, поэтому востребованы мультиплексоры PI3DBS от Pericom.

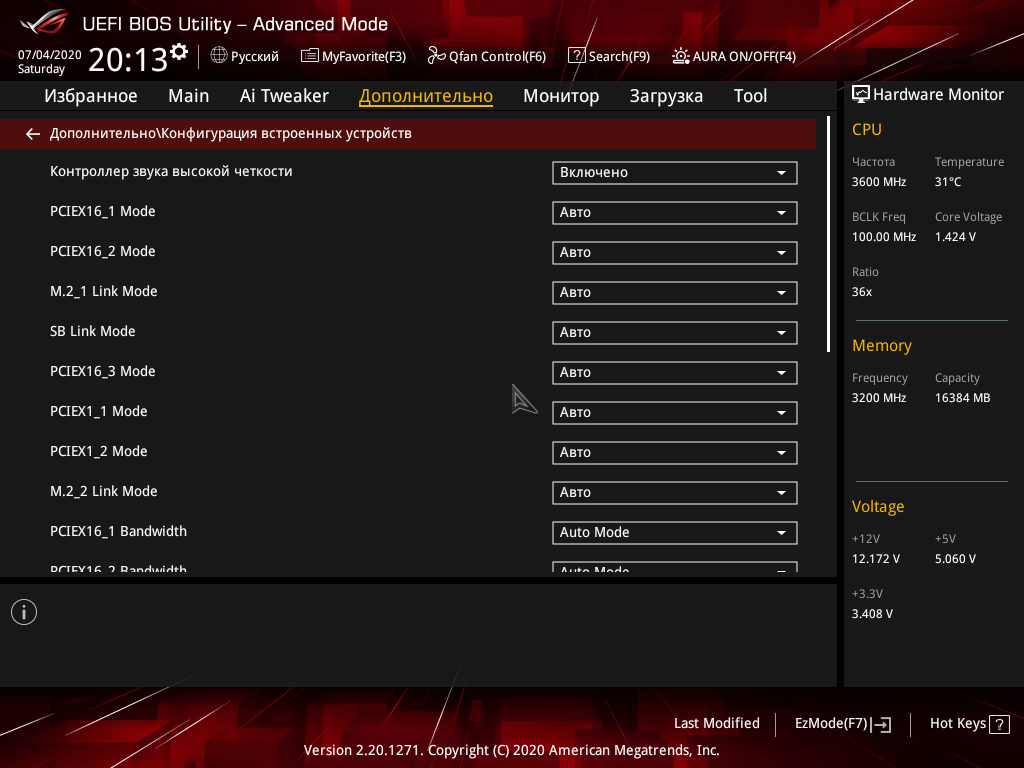

Также необходимо переключение слотов PCIe x16_3 и PCIe x1, для этих целей используется мультиплексор ASM1480 от ASMedia.

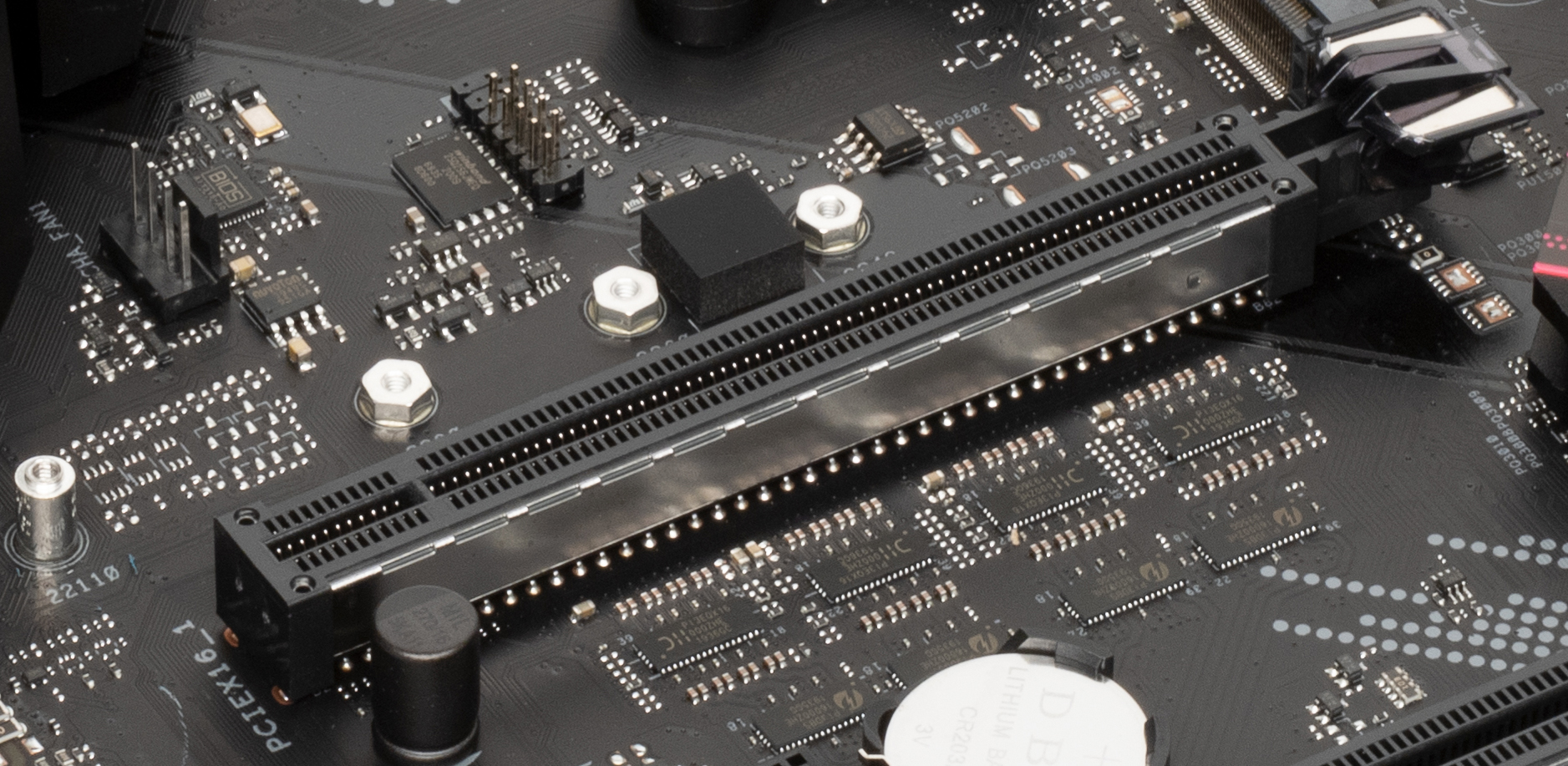

В отличие от слотов для памяти, два слота PCIe x16_1/2 имеют металлическое армирование из нержавеющей стали, которое увеличивает их надежность (что может быть важным в случае довольно частой смены видеокарт, но что более важно: такой слот легче выдержит нагрузку на изгиб в случае установки очень тяжелой видеокарты топового уровня). Кроме того, такая защита предохраняет слоты от электромагнитных помех.

Расположение PCIe слотов позволяет легко смонтировать СО любого уровня и класса.

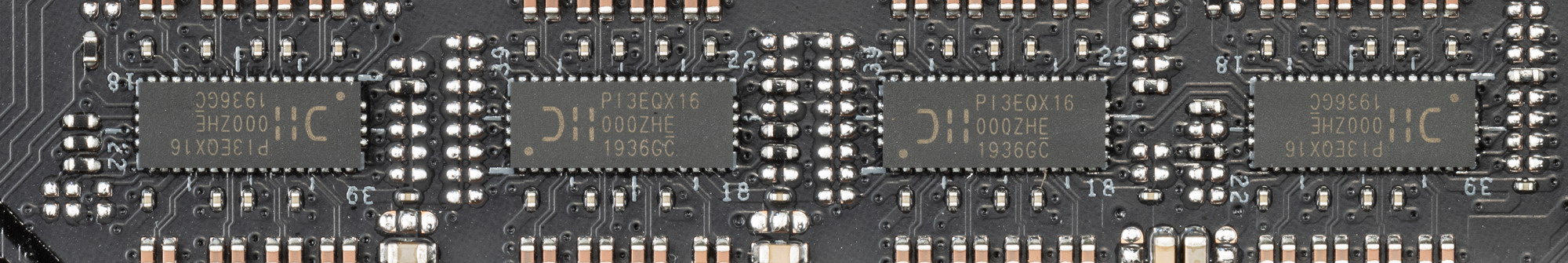

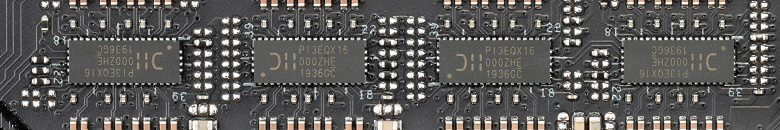

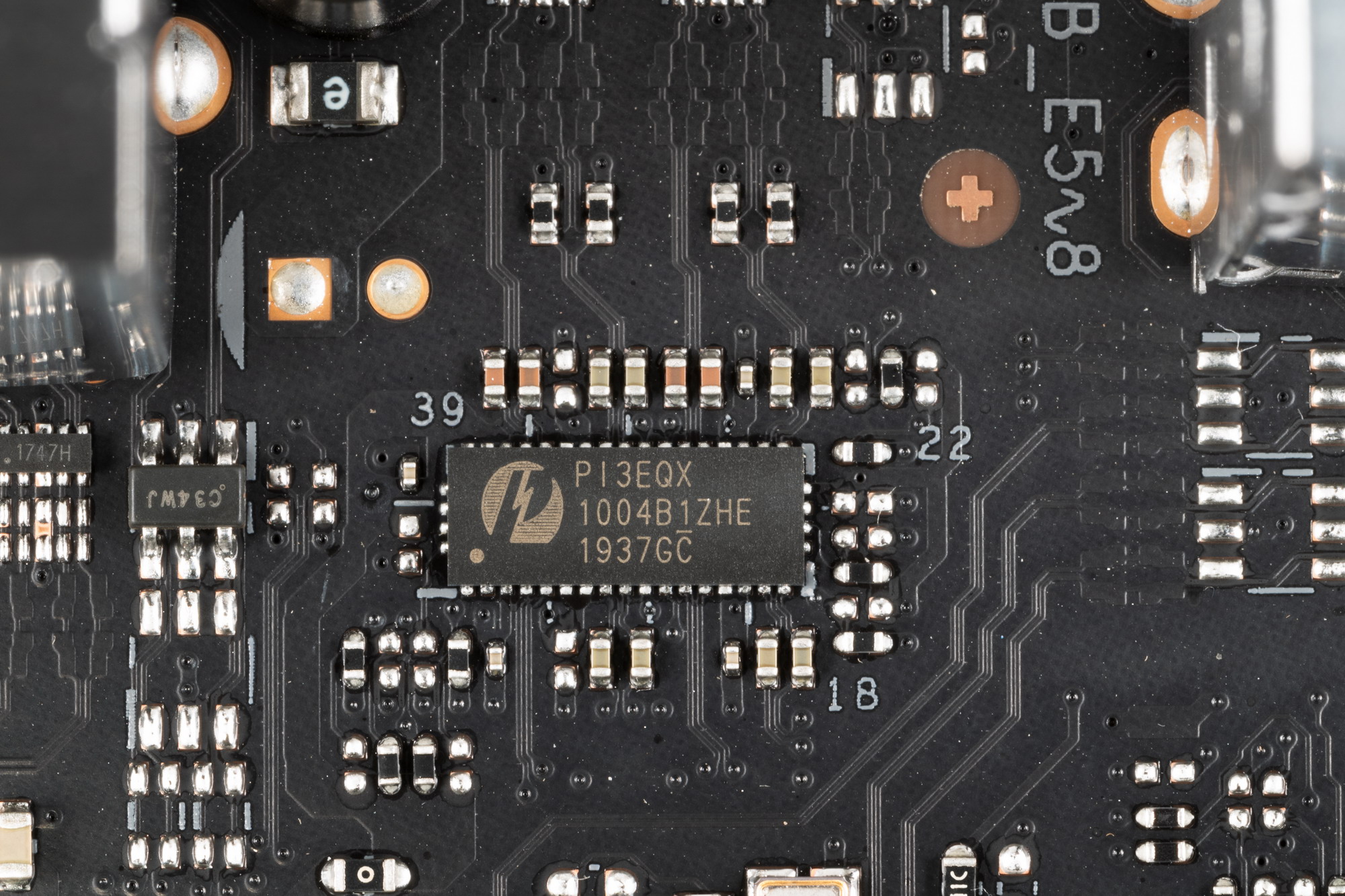

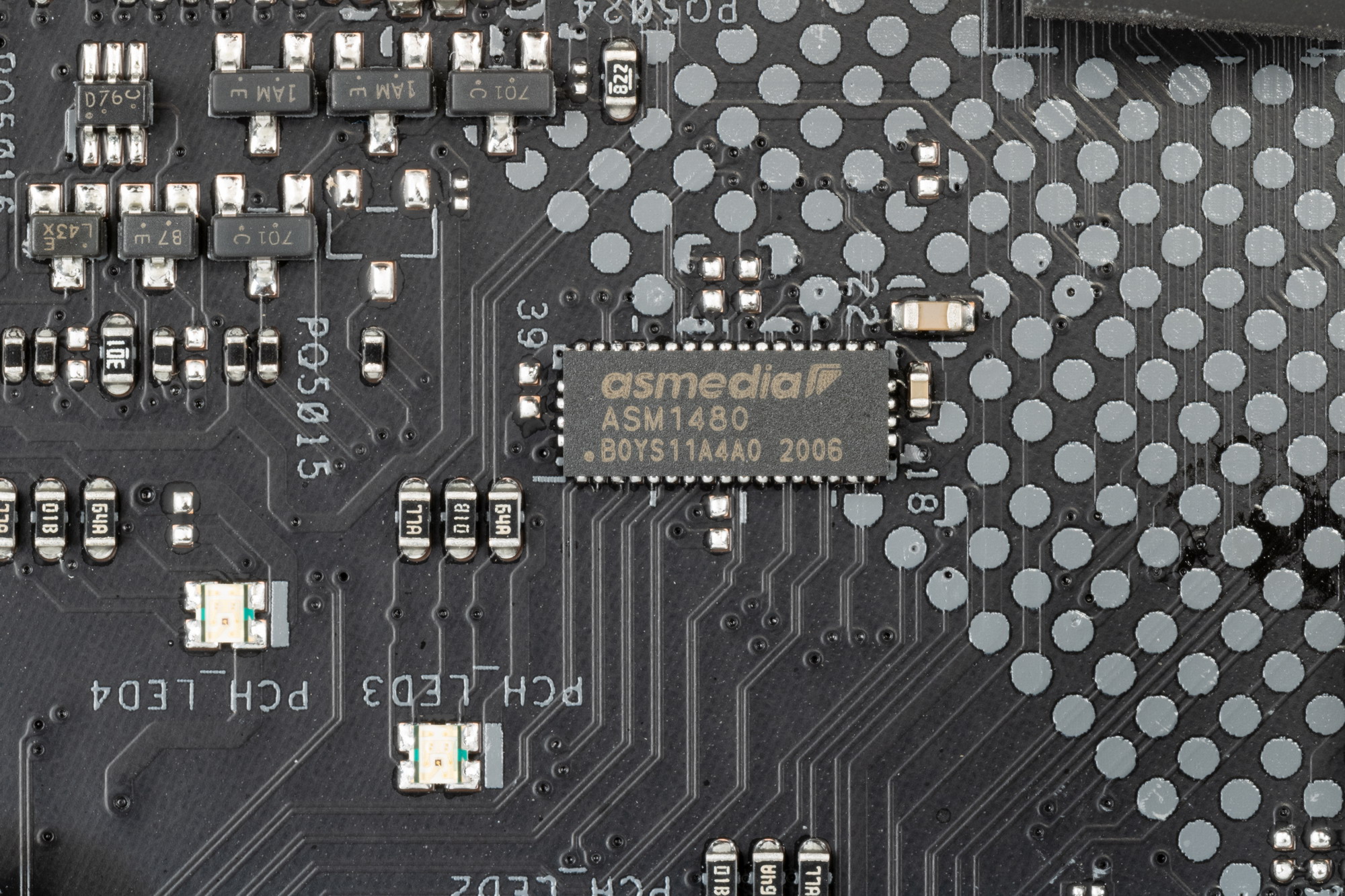

Разумеется, усилители (ре-драйверы) шины также имеются в ассортименте от Pericom.

На очереди — накопители.

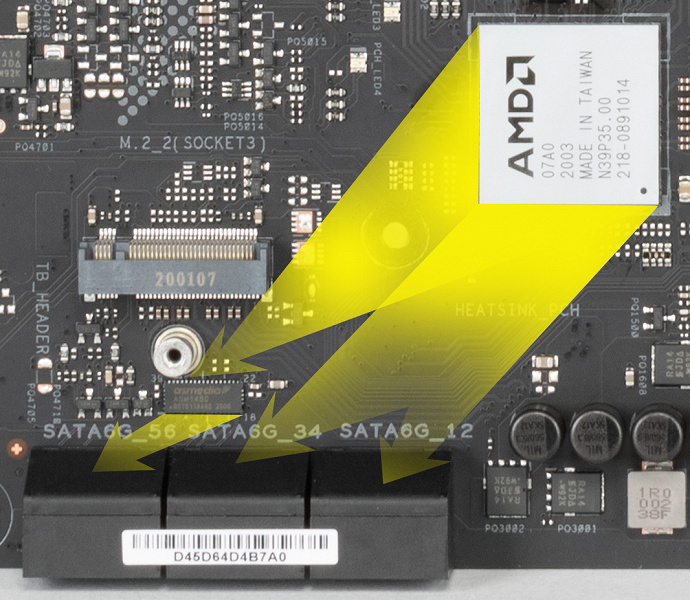

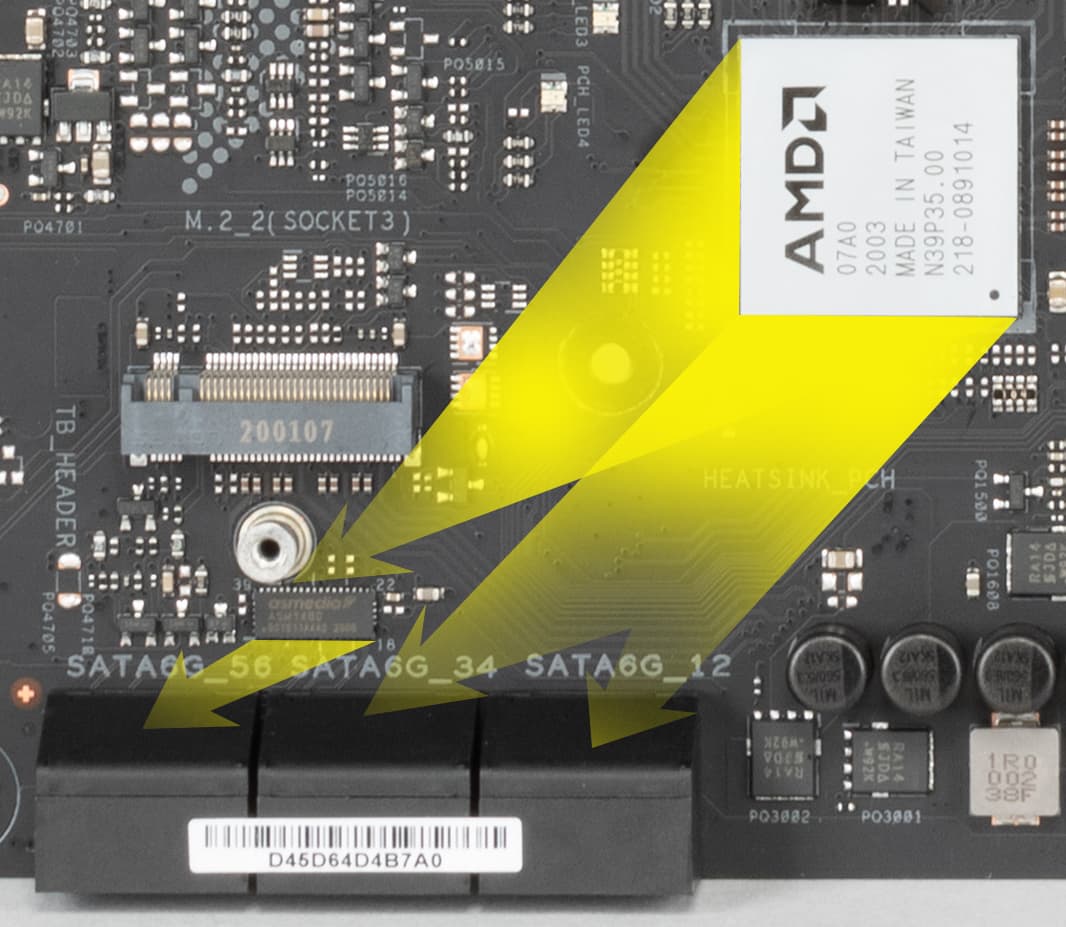

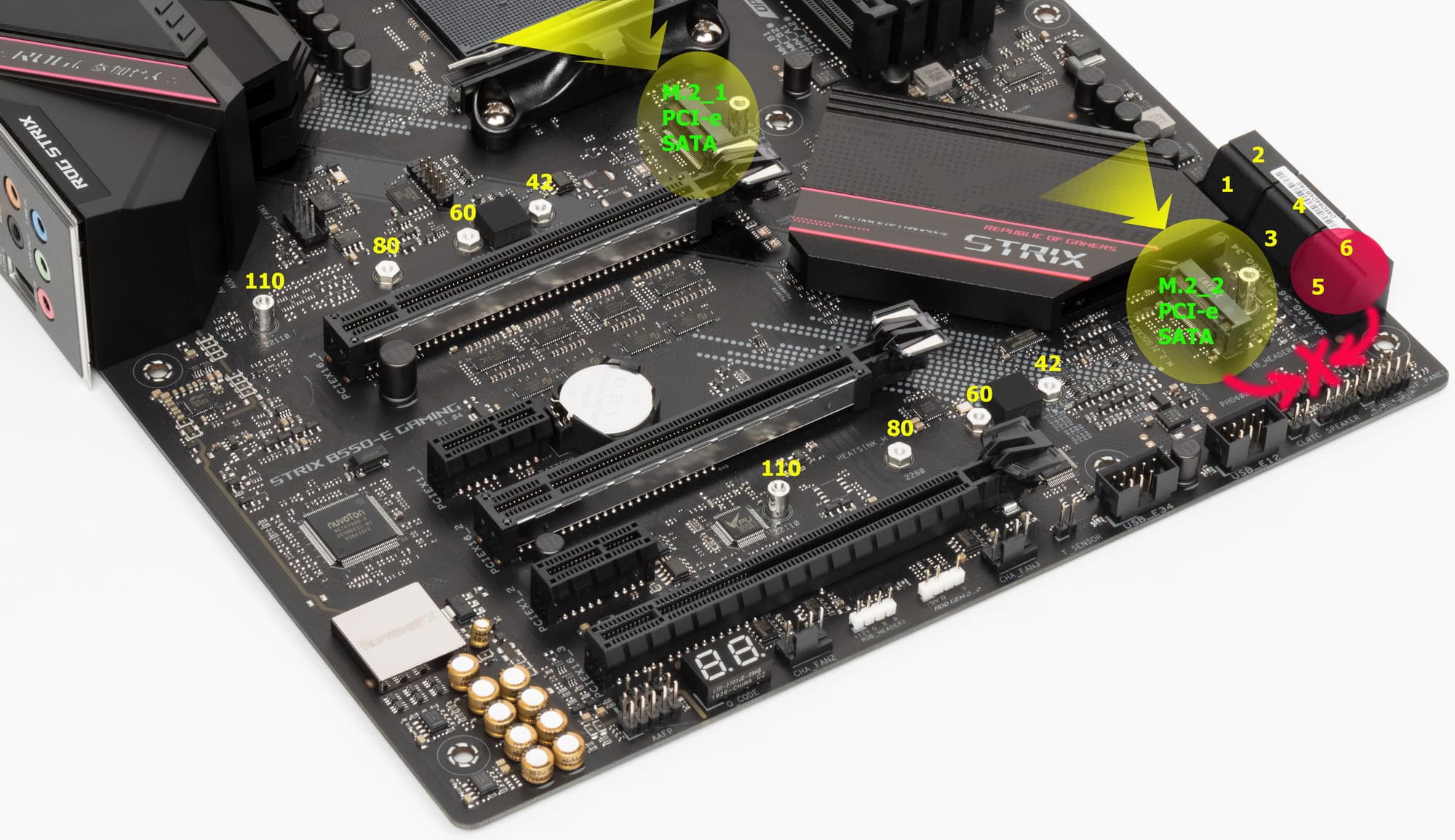

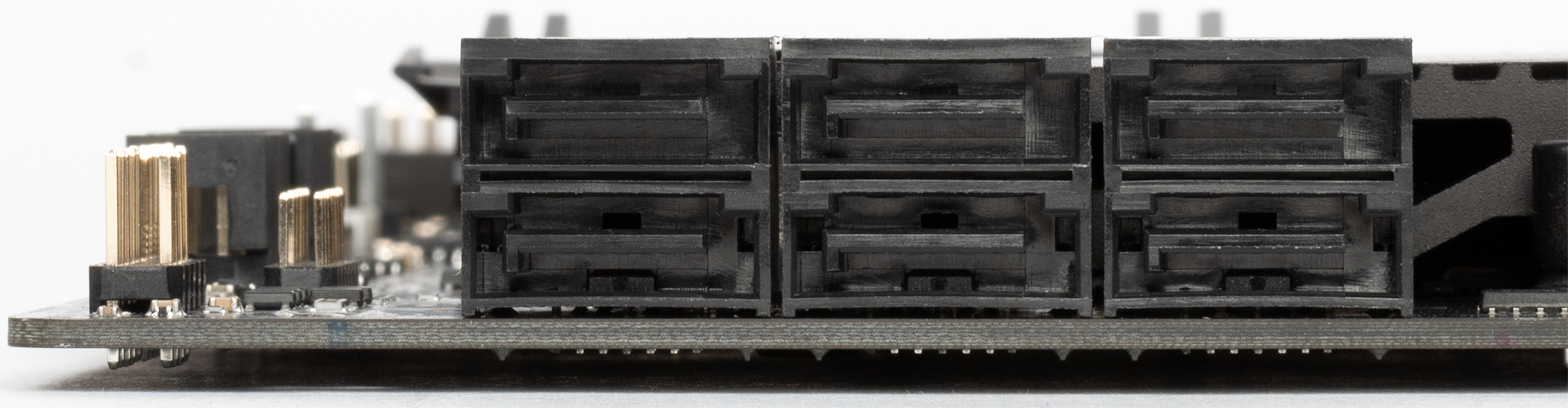

Всего у платы 6 разъемов Serial ATA 6 Гбит/с + 2 слота для накопителей в форм-факторе M.2. (Еще один слот M.2, спрятанный под кожухом блока разъемов задней панели, занят контроллером беспроводных сетей Wi-Fi/Bluetooth.). 6 портов SATA реализованы через чипсет B550 и поддерживают создание RAID.

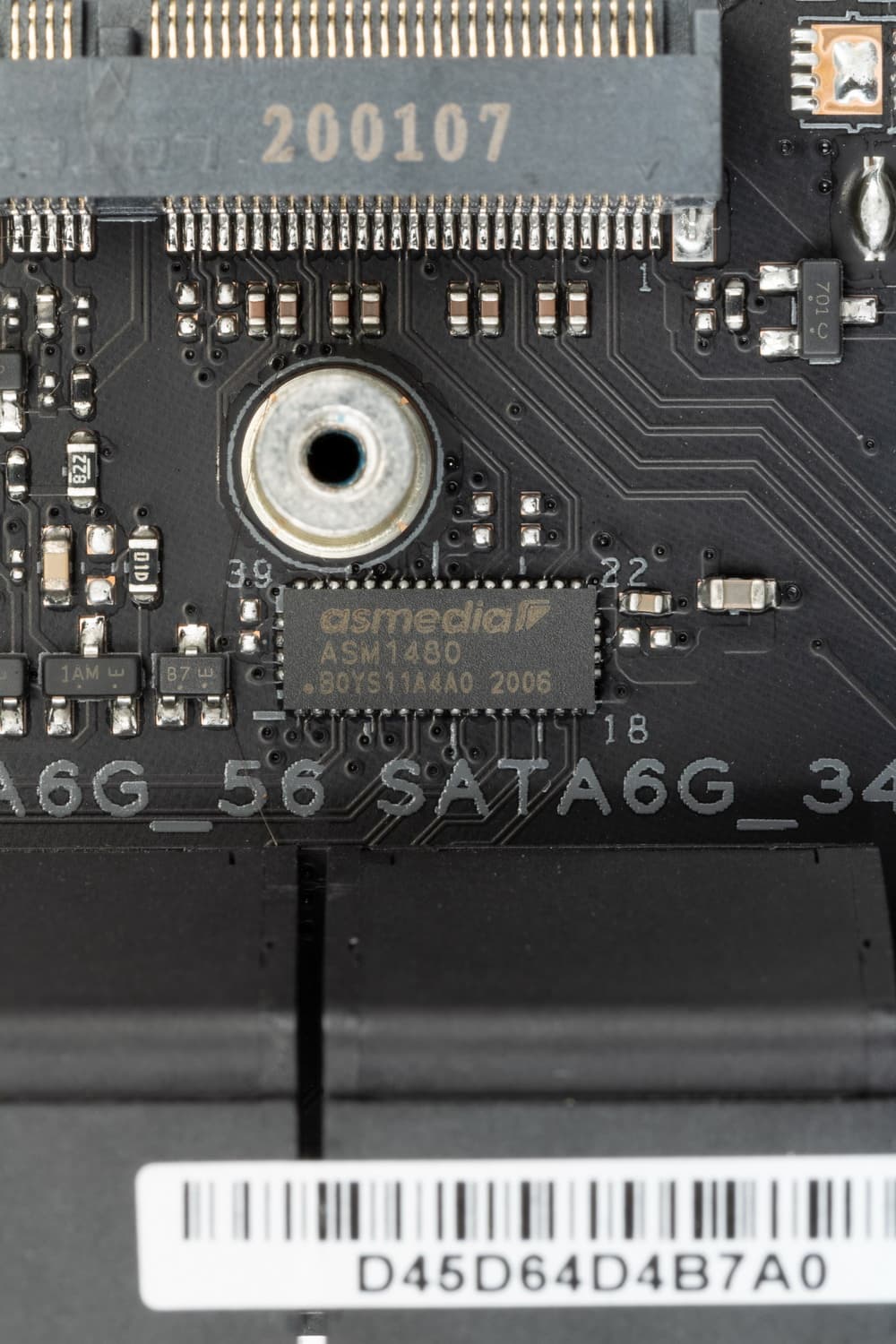

Напомню, что порты SATA 5,6 делят ресурсы с M.2_2, поэтому есть мультиплексор ASM1480.

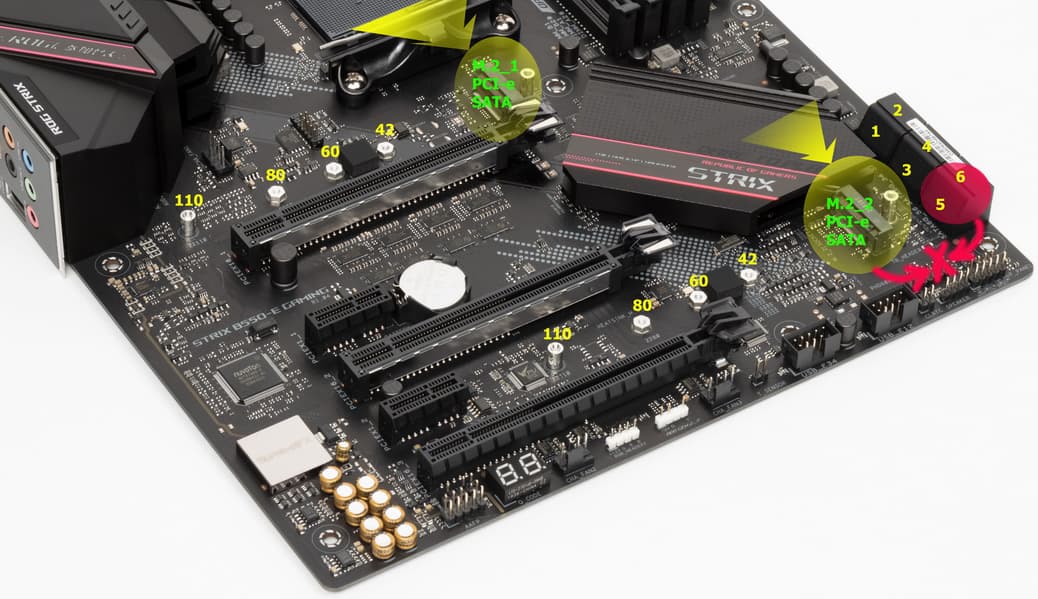

Теперь про M.2. Материнская плата имеет 2 гнезда такого форм-фактора.

Оба слота M.2 поддерживают модули с любым интерфейсом (и размера до 22110 включительно). Второй M.2_2 получает данные от чипсета B550 и делит ресурсы с портами SATA 5 и 6.

Первый M.2_1 реализован уже от процессорных линий.

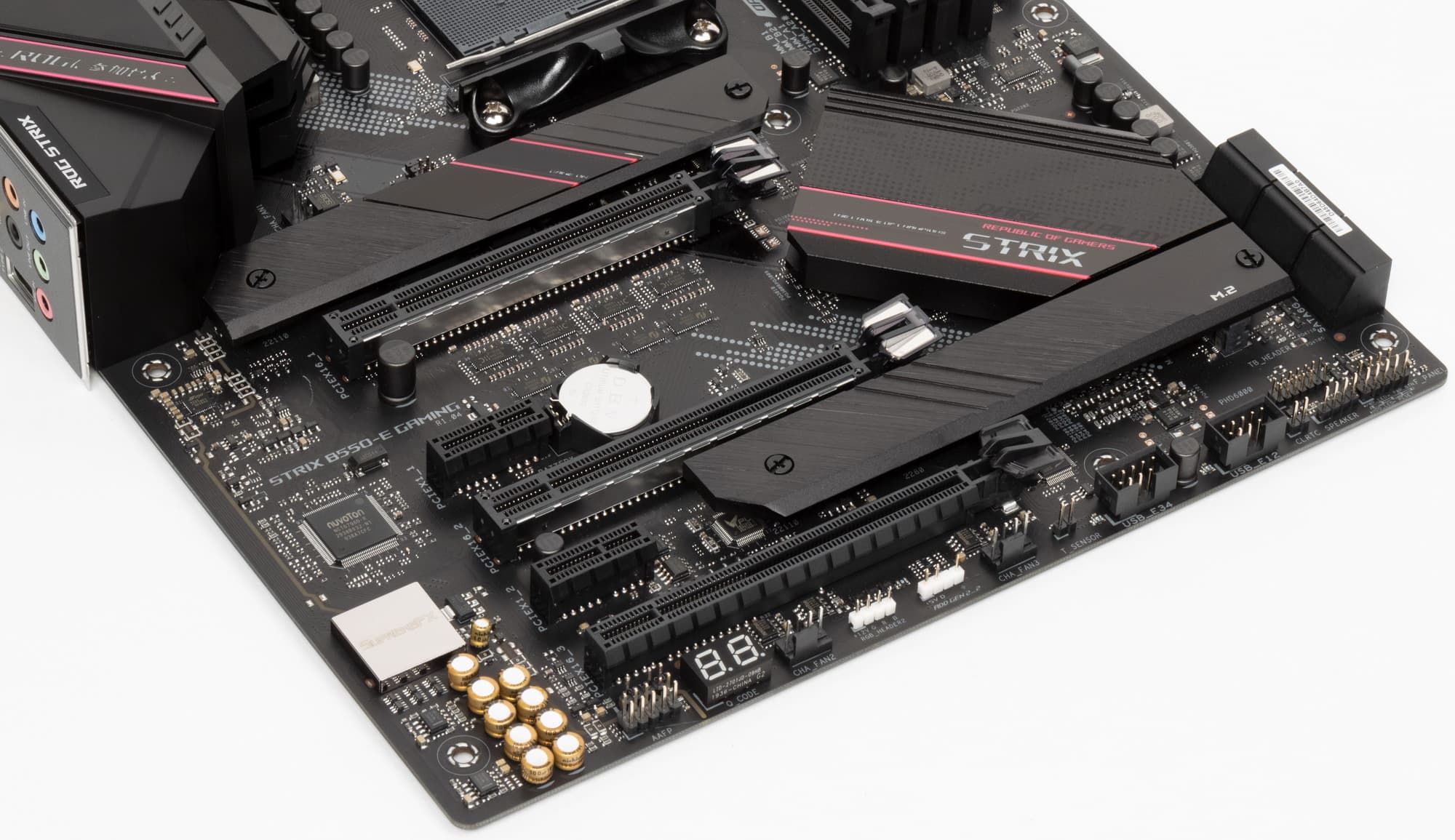

Оба M.2 слота на самой матплате имеют два раздельных радиатора, которые не связаны с какими-то иными устройствами охлаждения на данной плате.

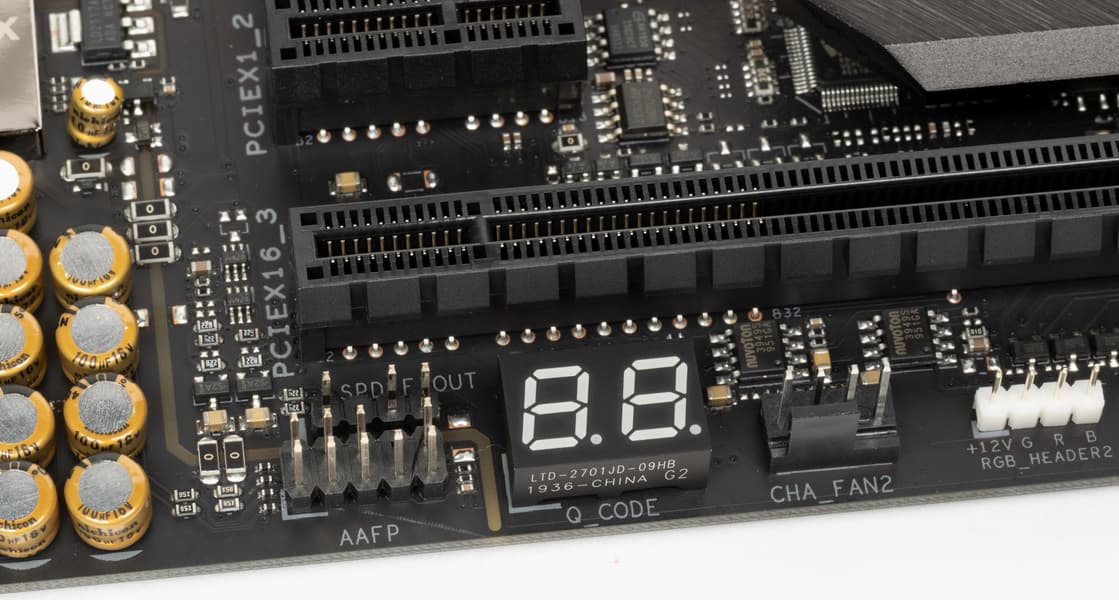

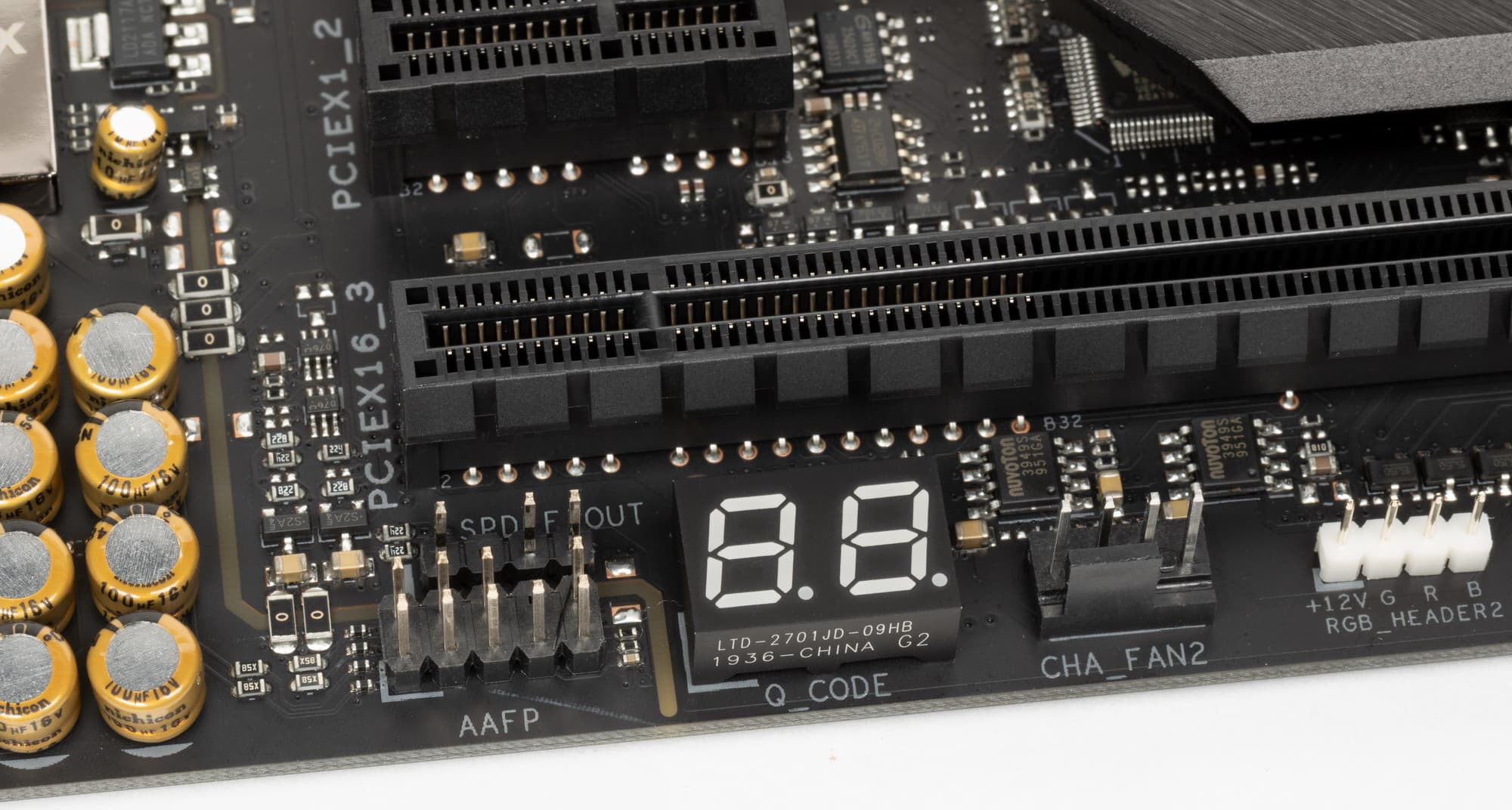

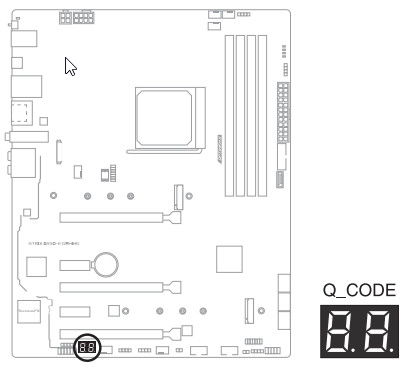

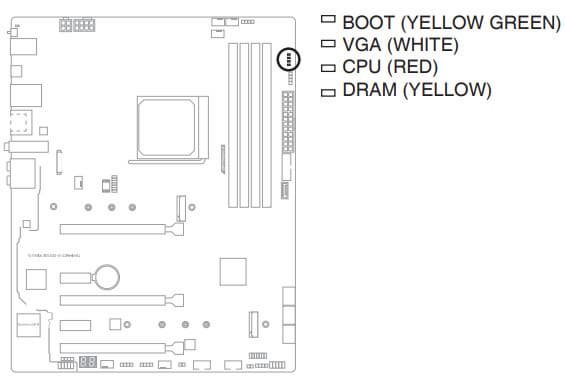

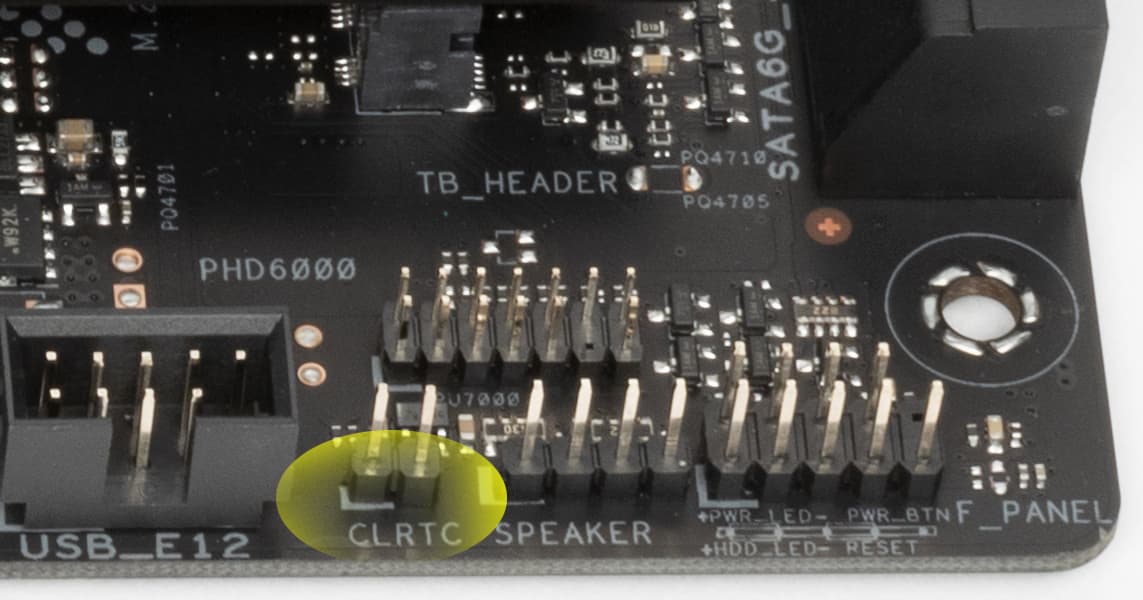

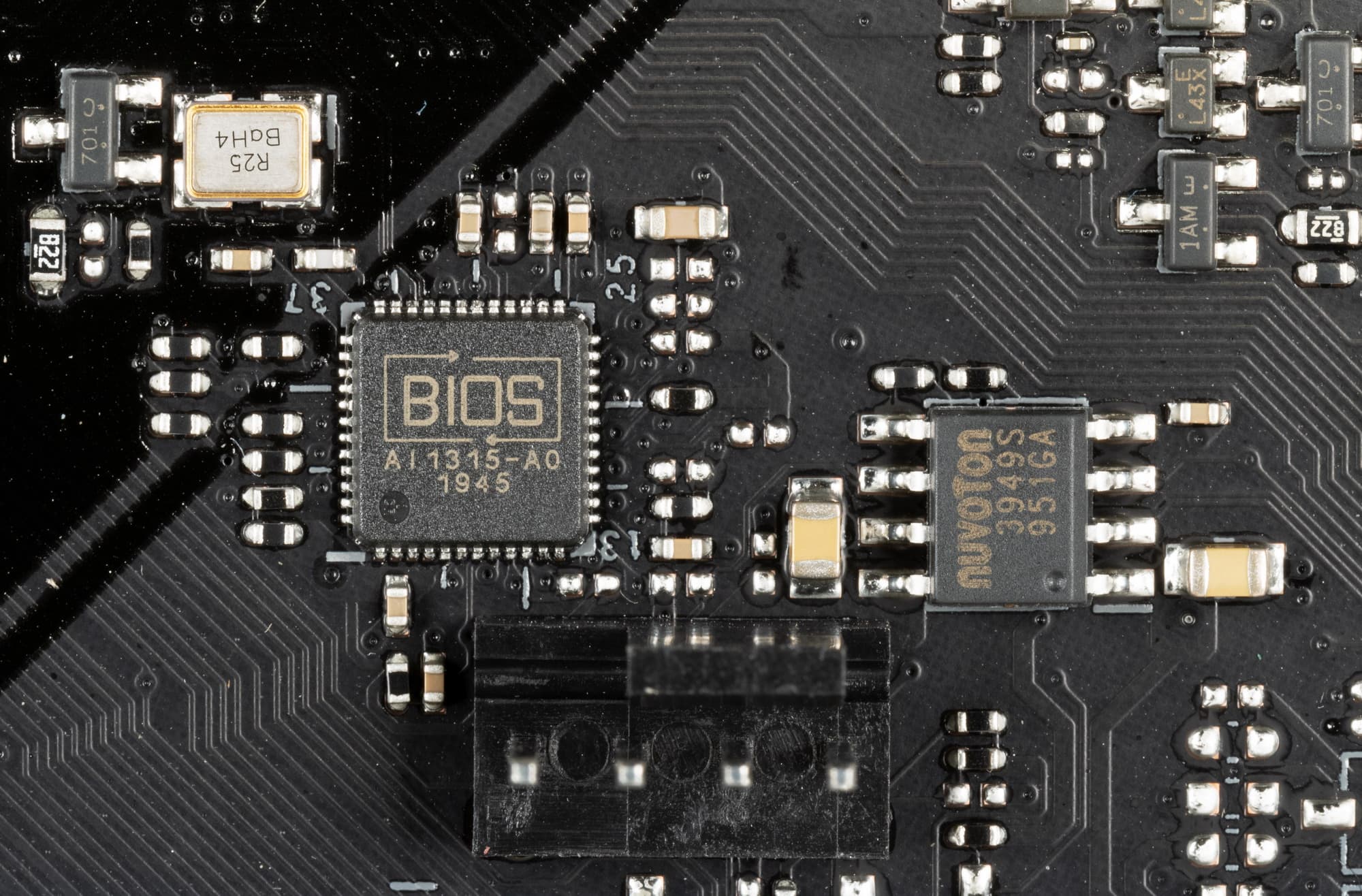

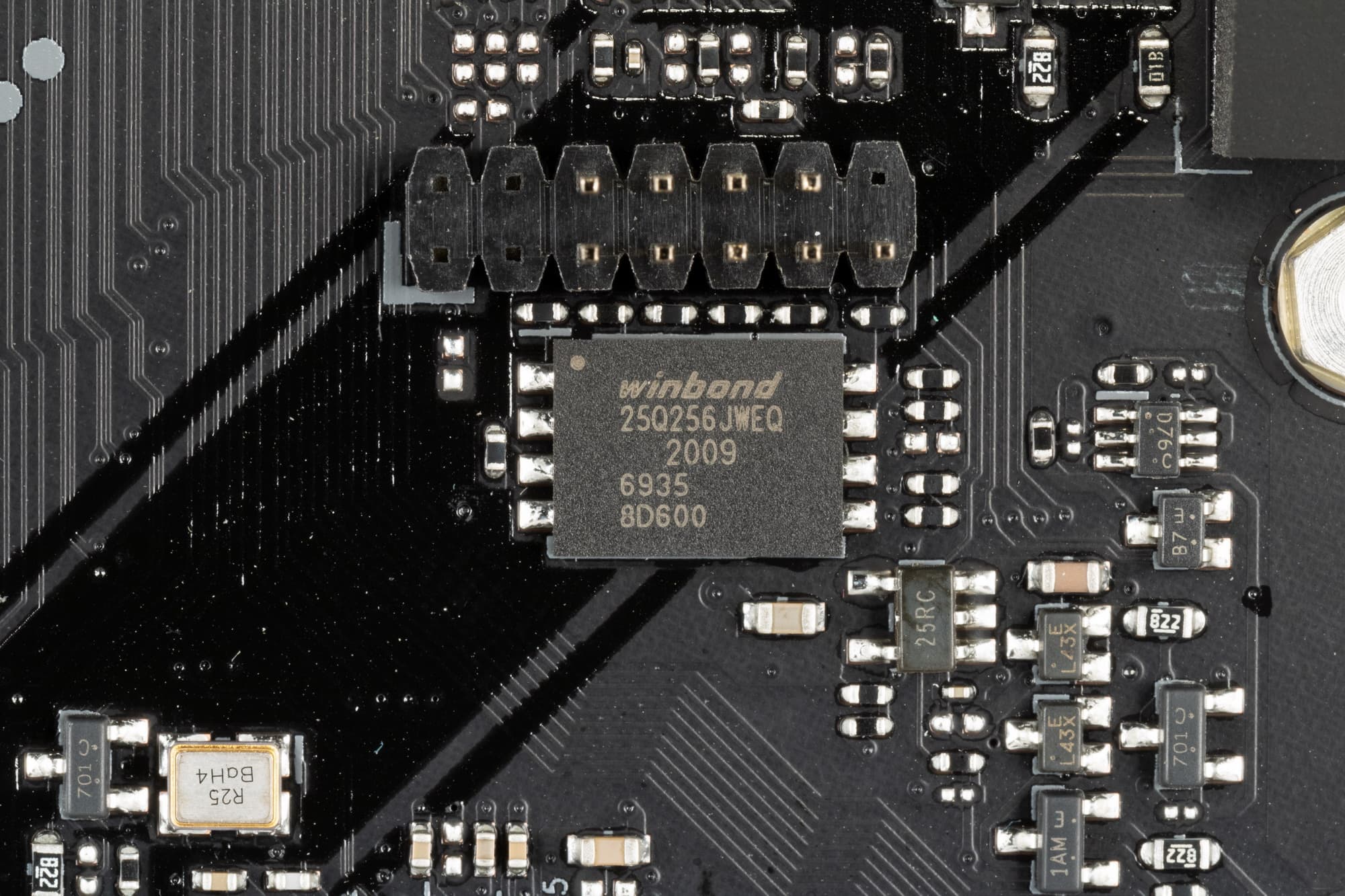

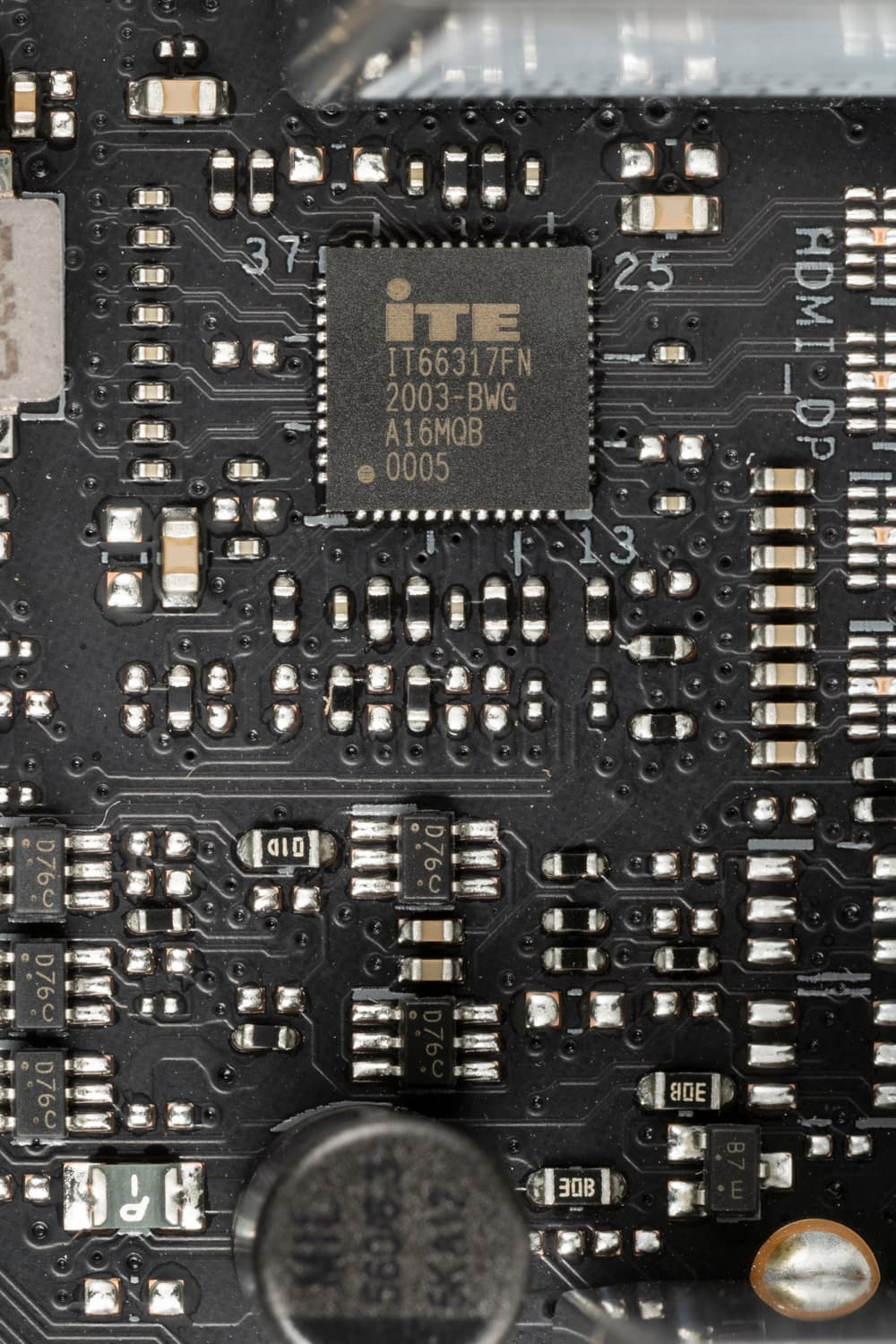

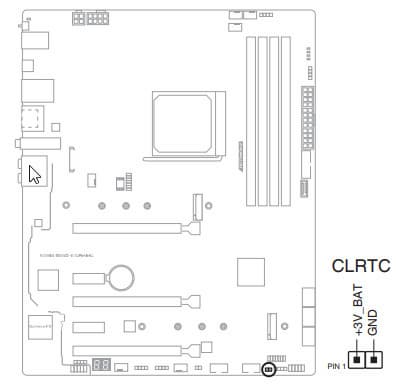

Другие «прибамбасы» на плате

Периферийная функциональность: USB-порты, сетевые интерфейсы, ввод-вывод

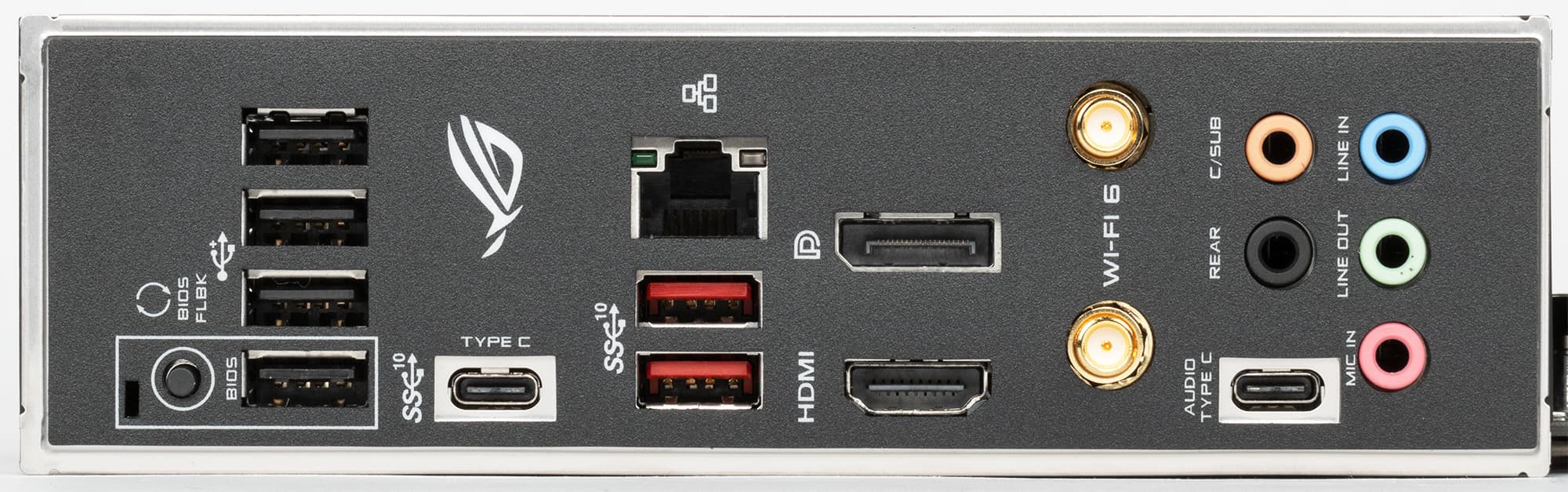

На очереди USB-порты. И начнем с задней панели, куда выведены большинство из них.

Повторим: чипсет B550 способен реализовать максимально: 2 порта USB 3.2 Gen2, 2 порта USB 3.2 Gen1, 6 портов USB 2.0. Процессор Ryzen 3-го поколения способен реализовать до 4 портов USB 3.2 Gen2.

Также мы помним и про 14 линий PCIe, которые идут на поддержку накопителей, сетевых и иных контроллеров (я выше уже показал на что и как расходуются все 14 линий).

И что мы имеем? Всего на материнской плате — 14 портов USB:

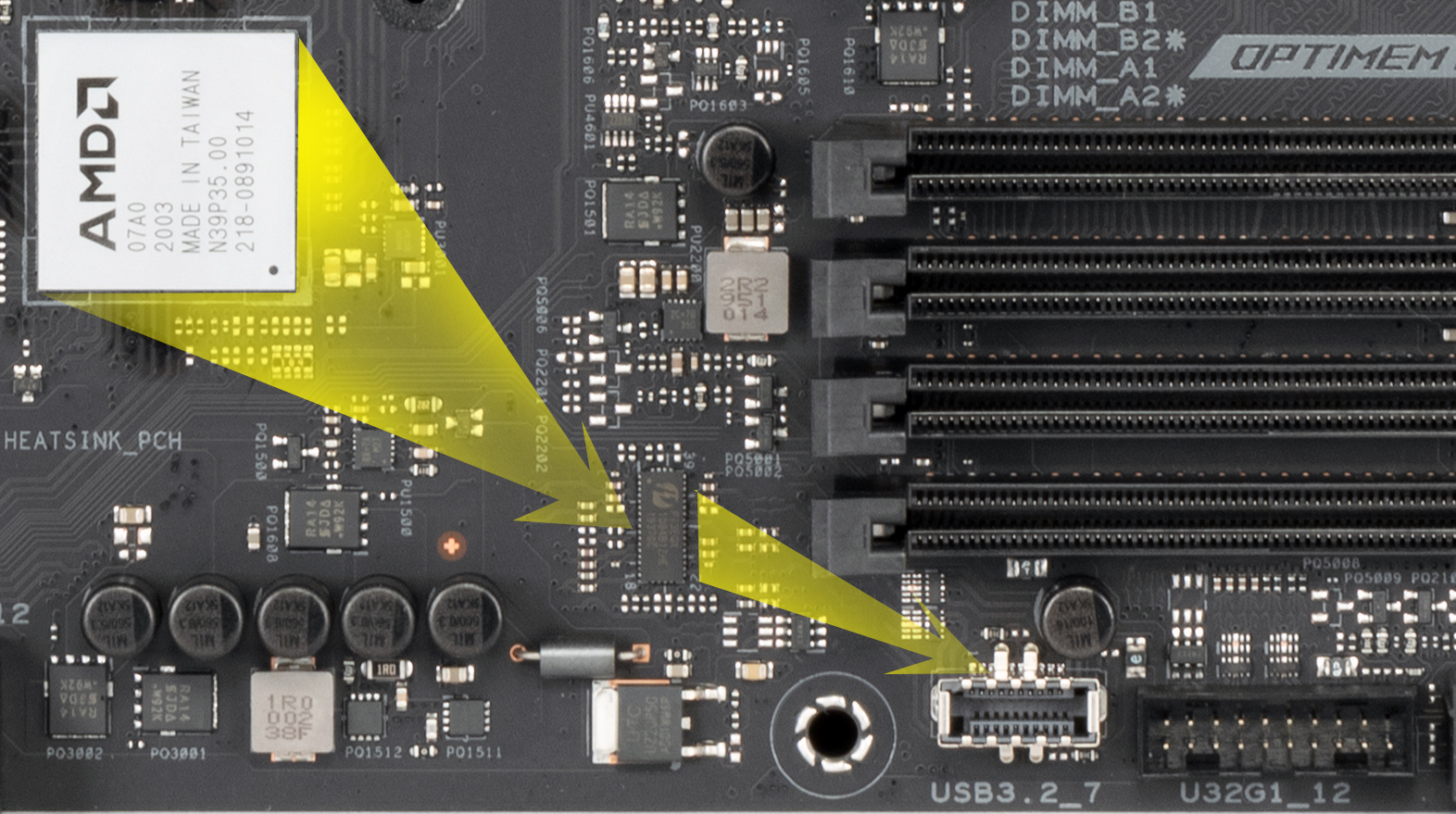

  • 4 порта USB 3.2 Gen2: 3 из них реализованы через процессор: 2 представлены на задней панели двумя портами Type-A (красного цвета); еще 1 представлен портом Type-C на задней панели; а один реализован через B550 и представлен внутренним портом Type-C
    (для подключения к соответствующему разъему на передней панели корпуса);

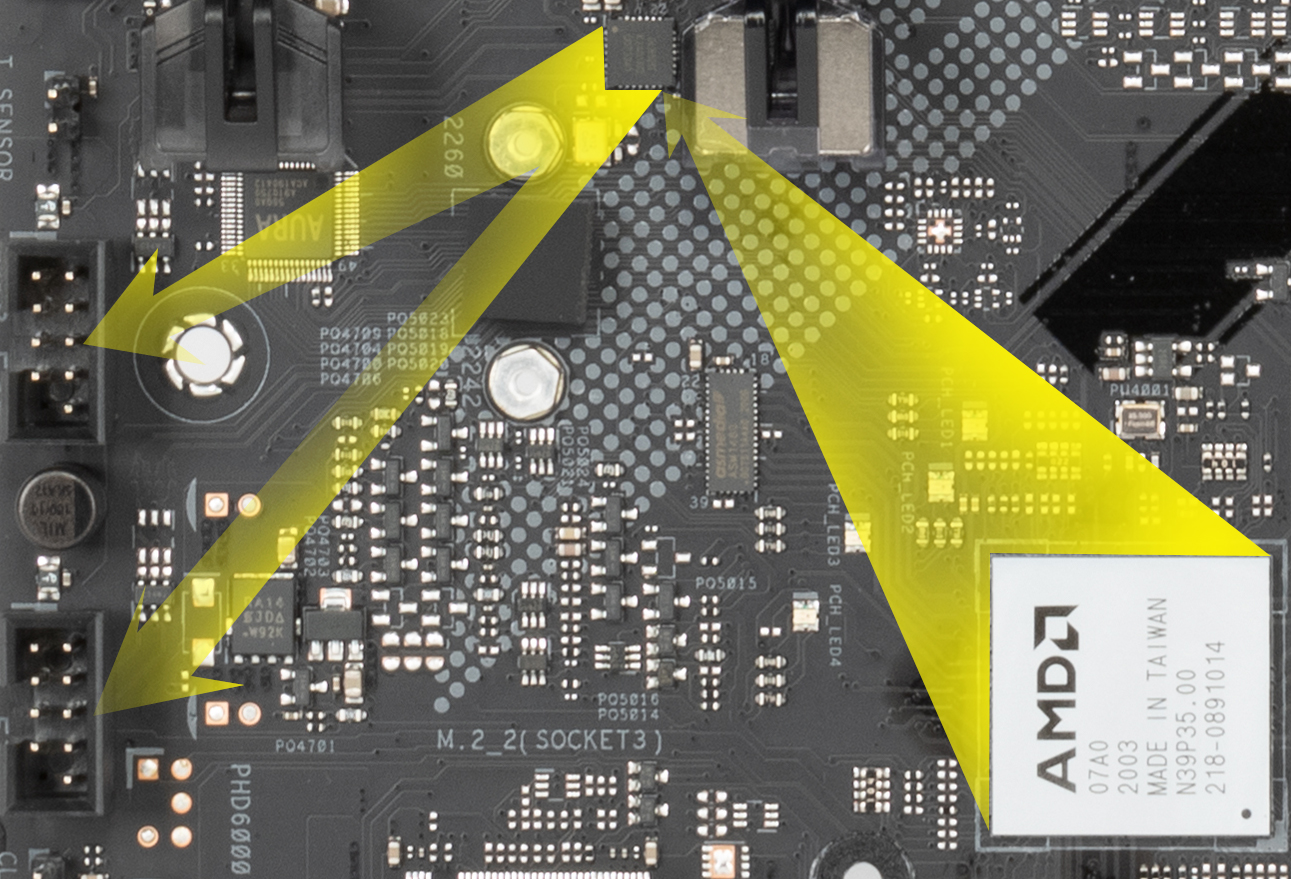

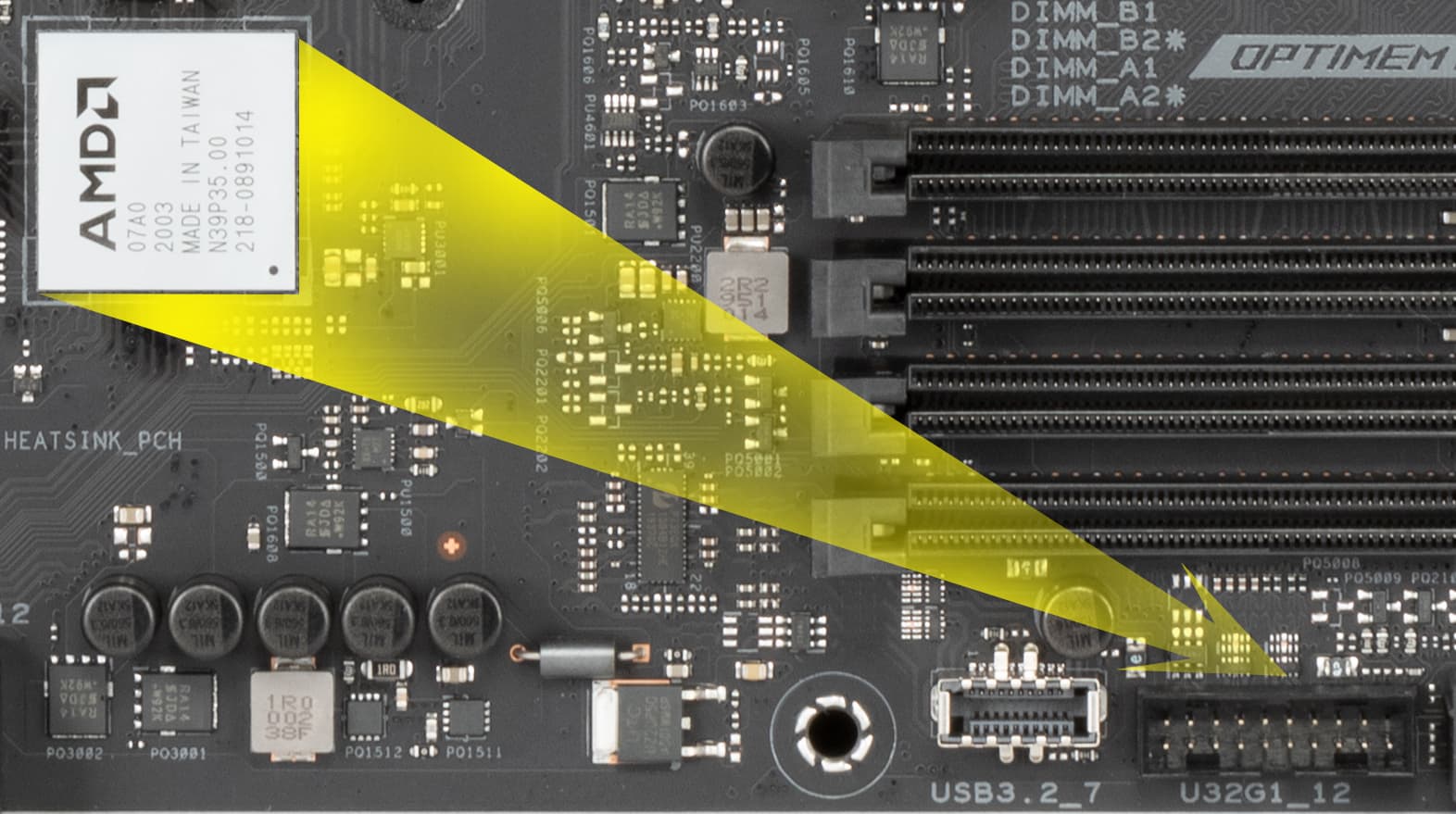

  • 2 порта USB 3.2 Gen1: оба реализованы через B550 и представлены внутренним разъемом
    на материнской плате на 2 порта;

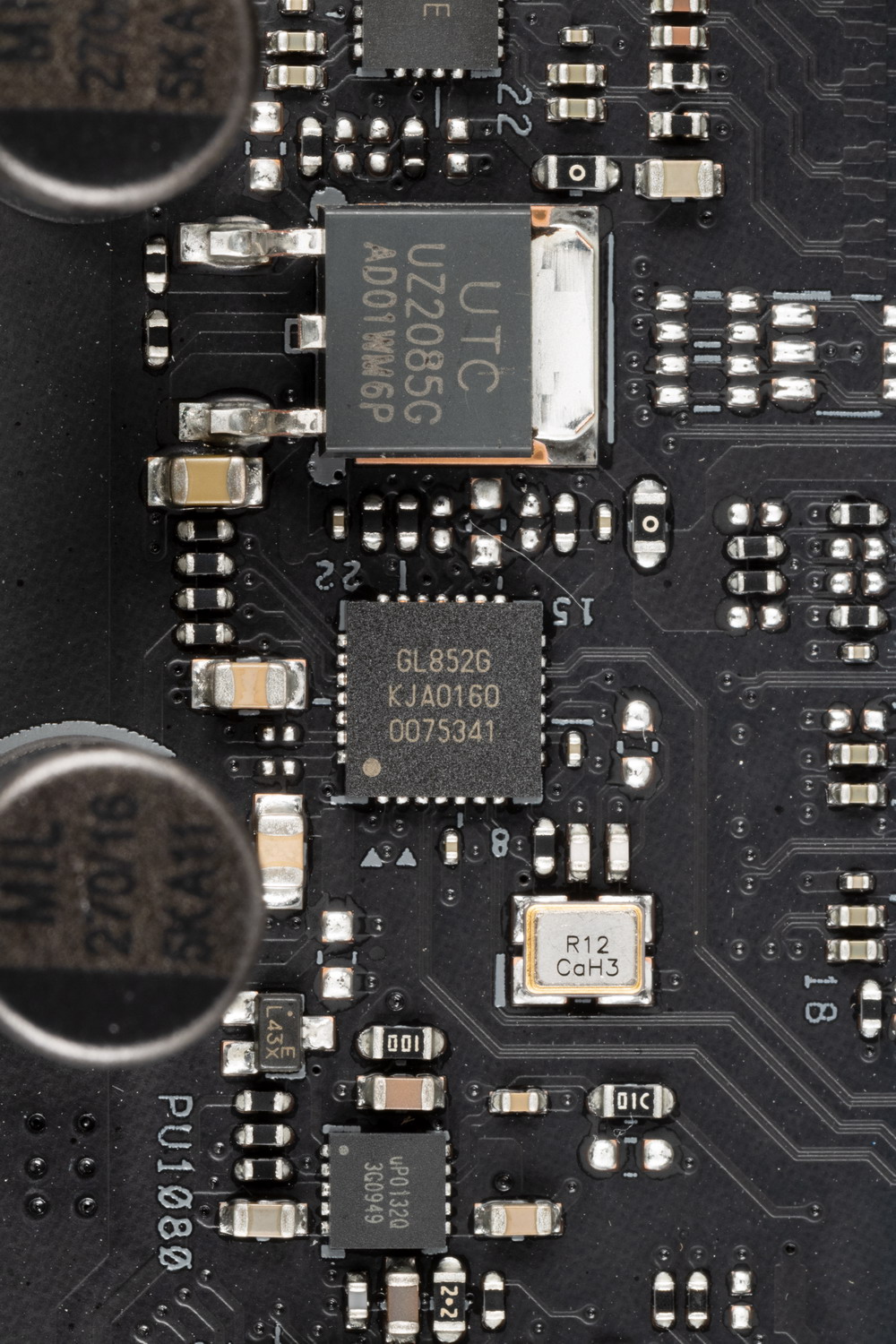

  • 8 портов USB 2.0/1.1: 4 реализованы через контроллер Genesys Logic GL852G
    (на него потрачен 1 порт USB 2.0 от B550) и представлены двумя внутренними разъемами
    (каждый на 2 порта); еще 4 реализованы через другой контроллер Genesys Logic GL852G
    (на него потрачен 1 порт USB 2.0 от B550) и представлены портами Type-A на задней панели (черные).

Итак, через чипсет B550 реализовано 2 USB 3.2 Gen1 + 1 USB 3.2 Gen2 = 3 выделенных порта. Плюс 2 контроллера Genesys Logic GL852S имеют связь с B550 через 2 линии USB 2.0, плюс 1 порт USB 2.0 выделен для реализации аудиовывода (поговорим об этом позже), технология BIOS Flashback задействует 2 порта USB 2.0, а также один USB 2.0 использует контроллер Aura.

Таким образом B550 кроме вышеуказанных портов USB 3.2 еще реализовал 6 портов USB 2.0.

Плюс 14 линий PCIe, выделенные на поддержку иной периферии (включая те же самые контроллеры USB). Итого, у B550 в данном случае реализованы почти все его возможные порты.

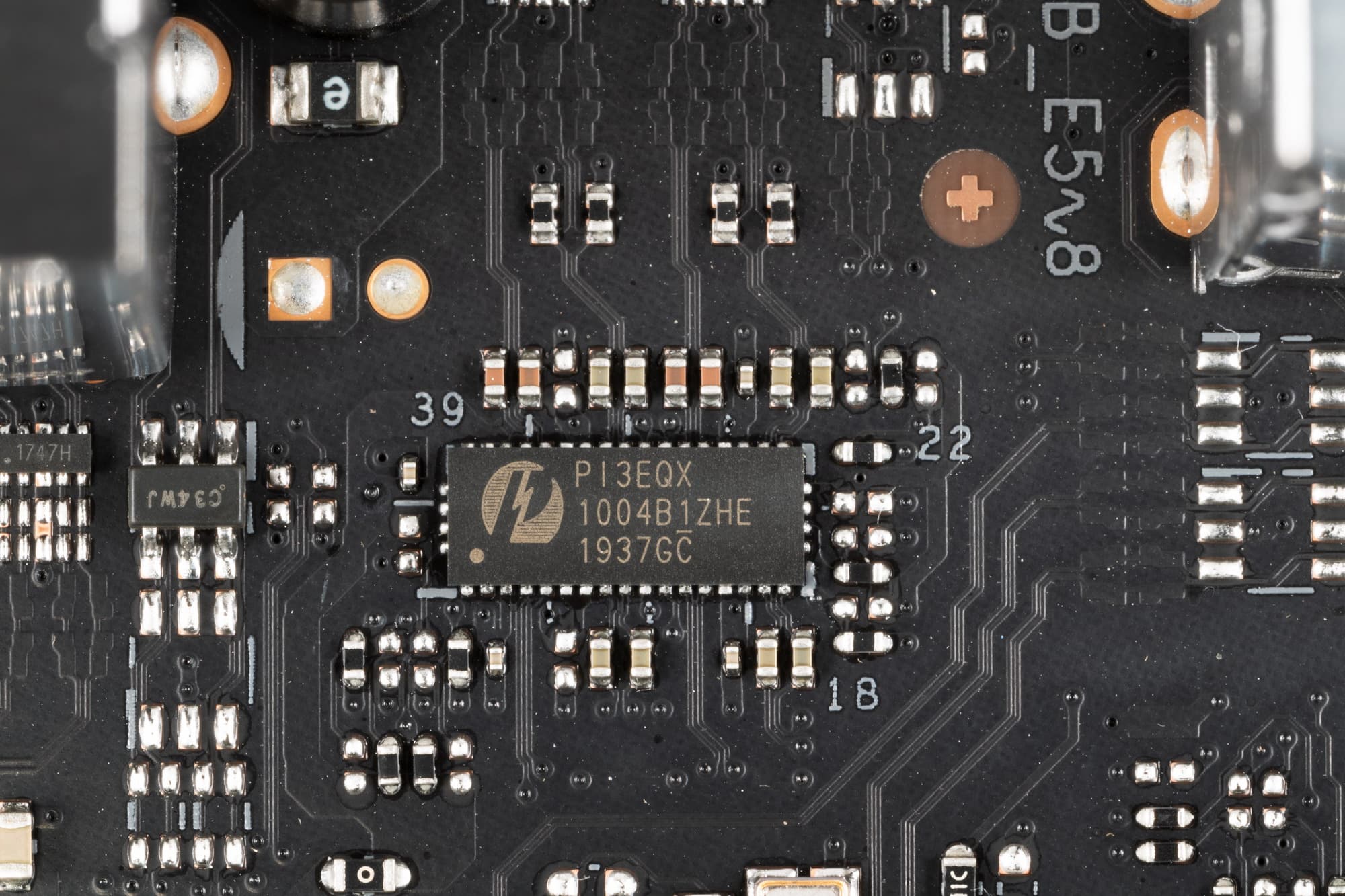

Все быстрые USB порты Type-A/Type-C имеют свои усилители сигнала Pericom PI3EQX.

Теперь о сетевых делах.

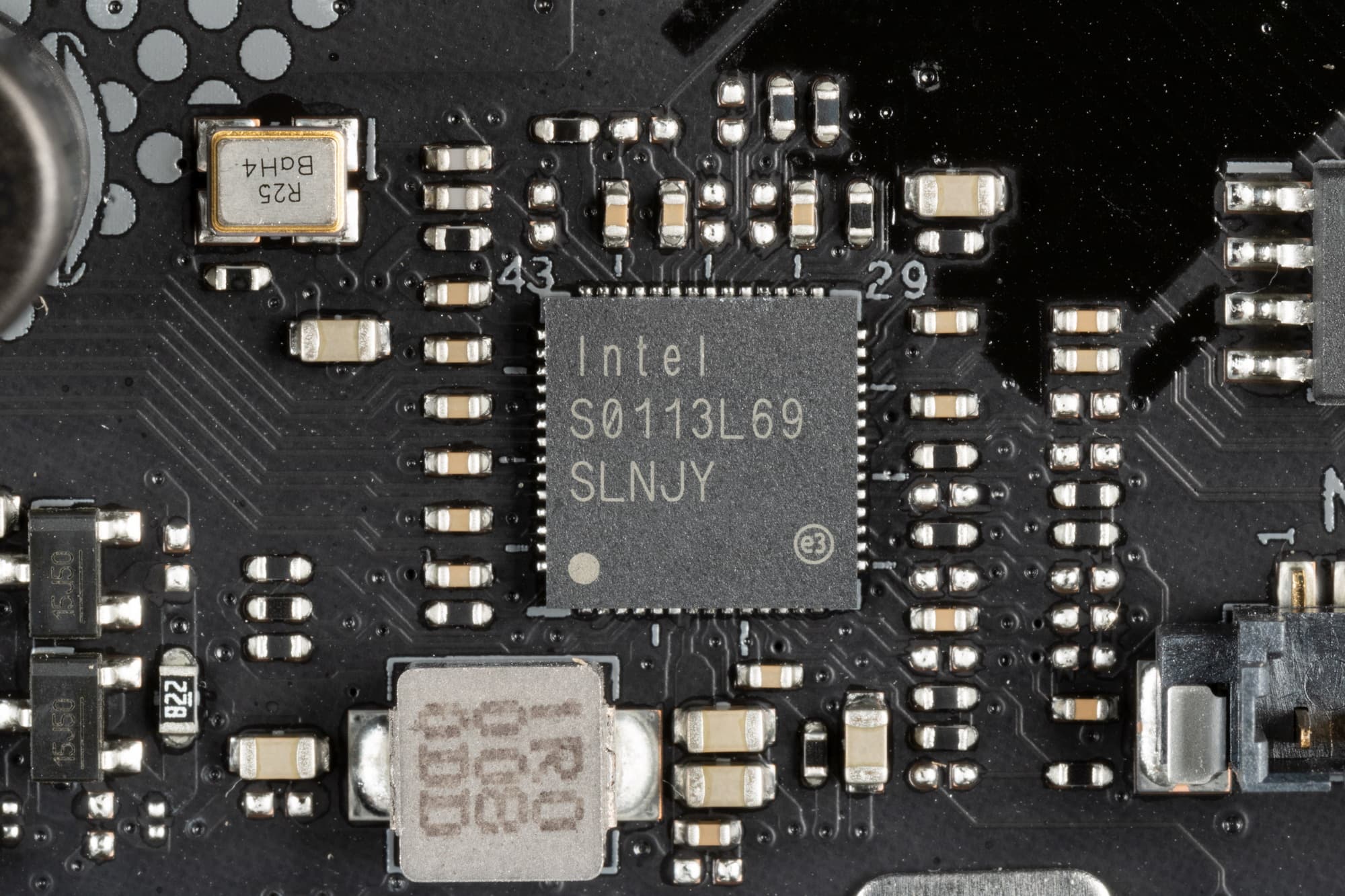

Материнская плата оснащена средствами связи скромно, но неплохо. Имеется скоростной Ethernet-контроллер Intel I225-V, способный работать по стандарту 2,5 Гбит/с.

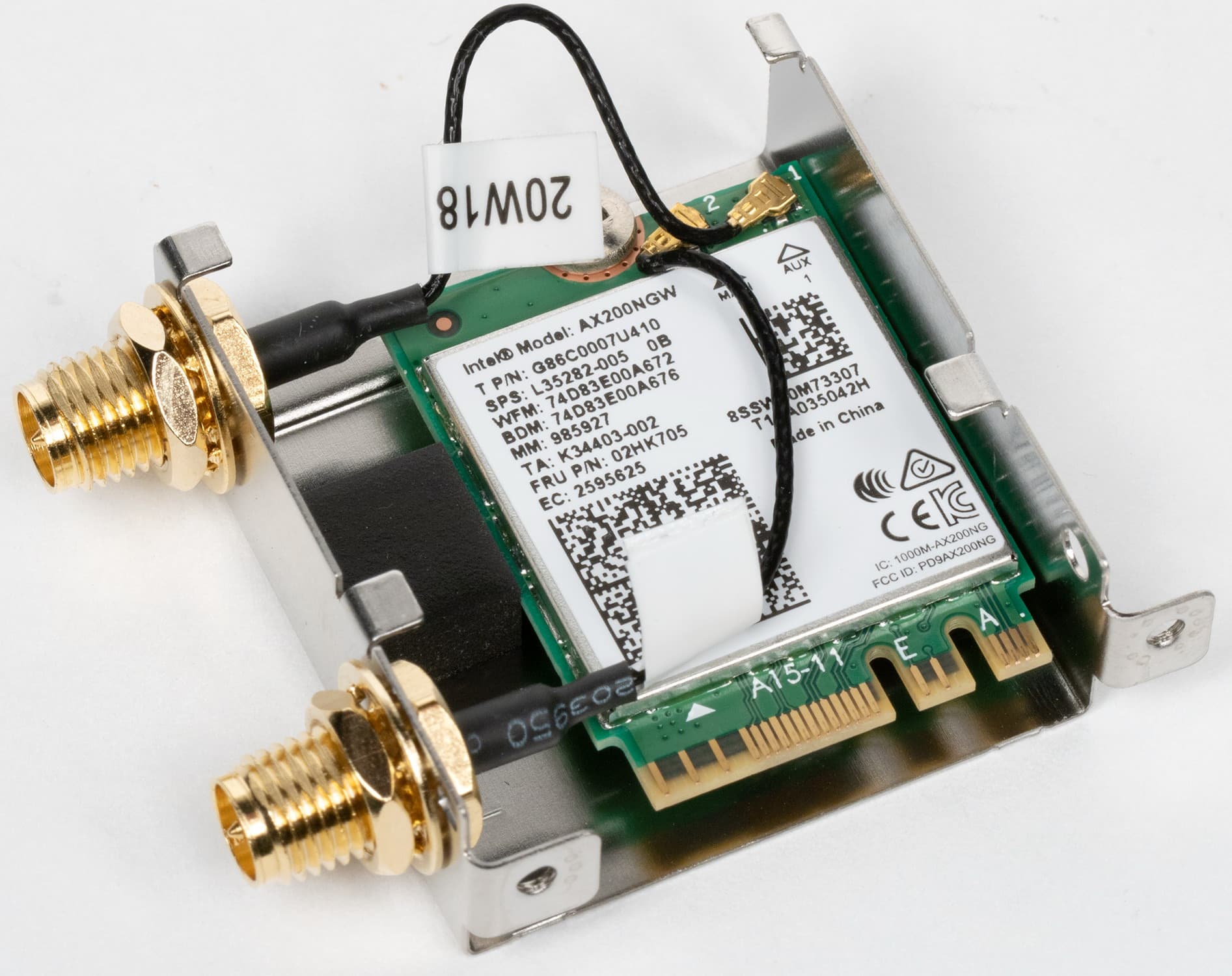

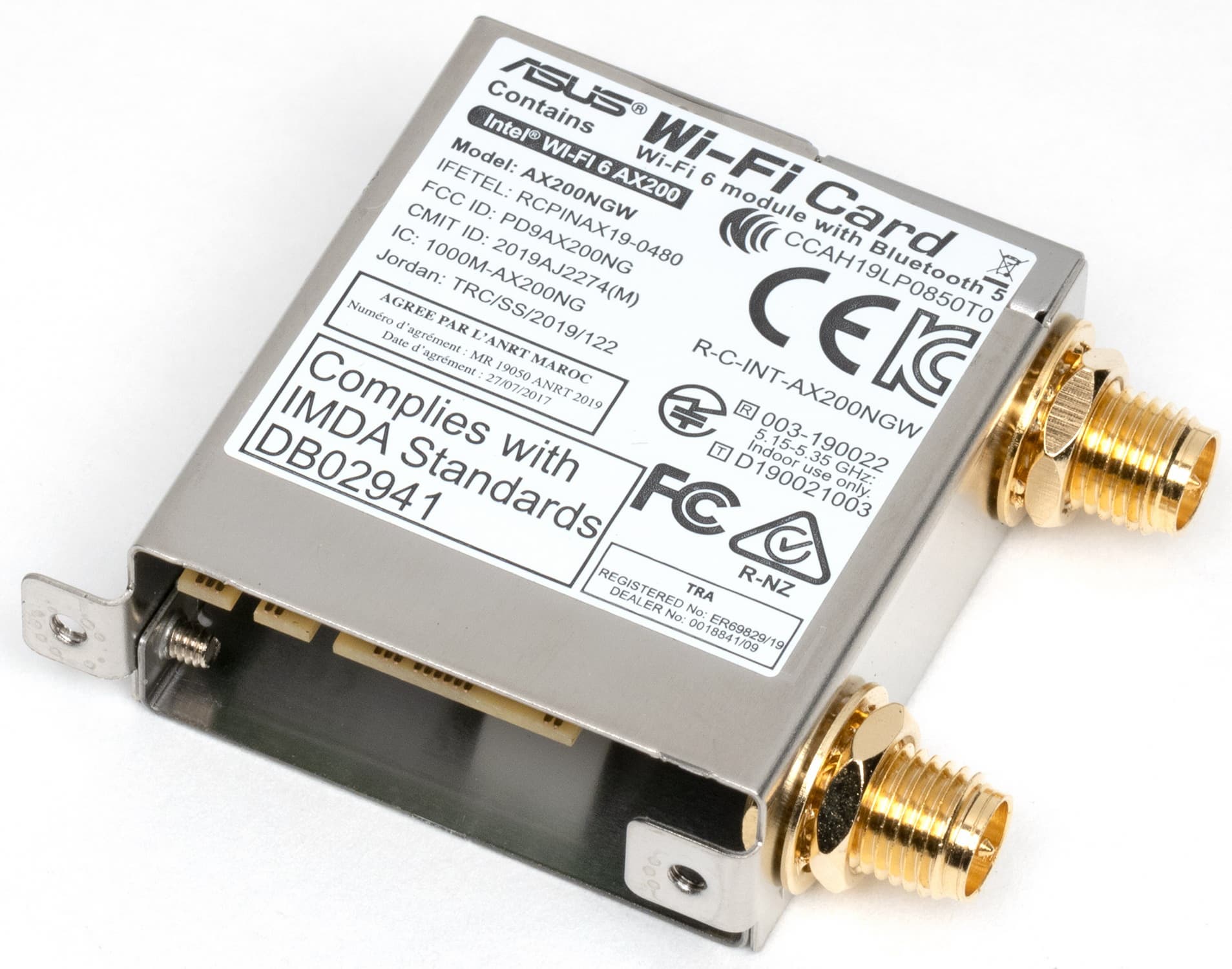

Имеется и комплексный беспроводной адаптер на контроллере Intel AX200NGW, через который реализованы Wi-Fi (802.11a/b/g/n/ac/ax) и Bluetooth 5.0. Он установлен в слот M.2 (E-key), и его разъемы для привинчивания выносных антенн выведены на заднюю панель.

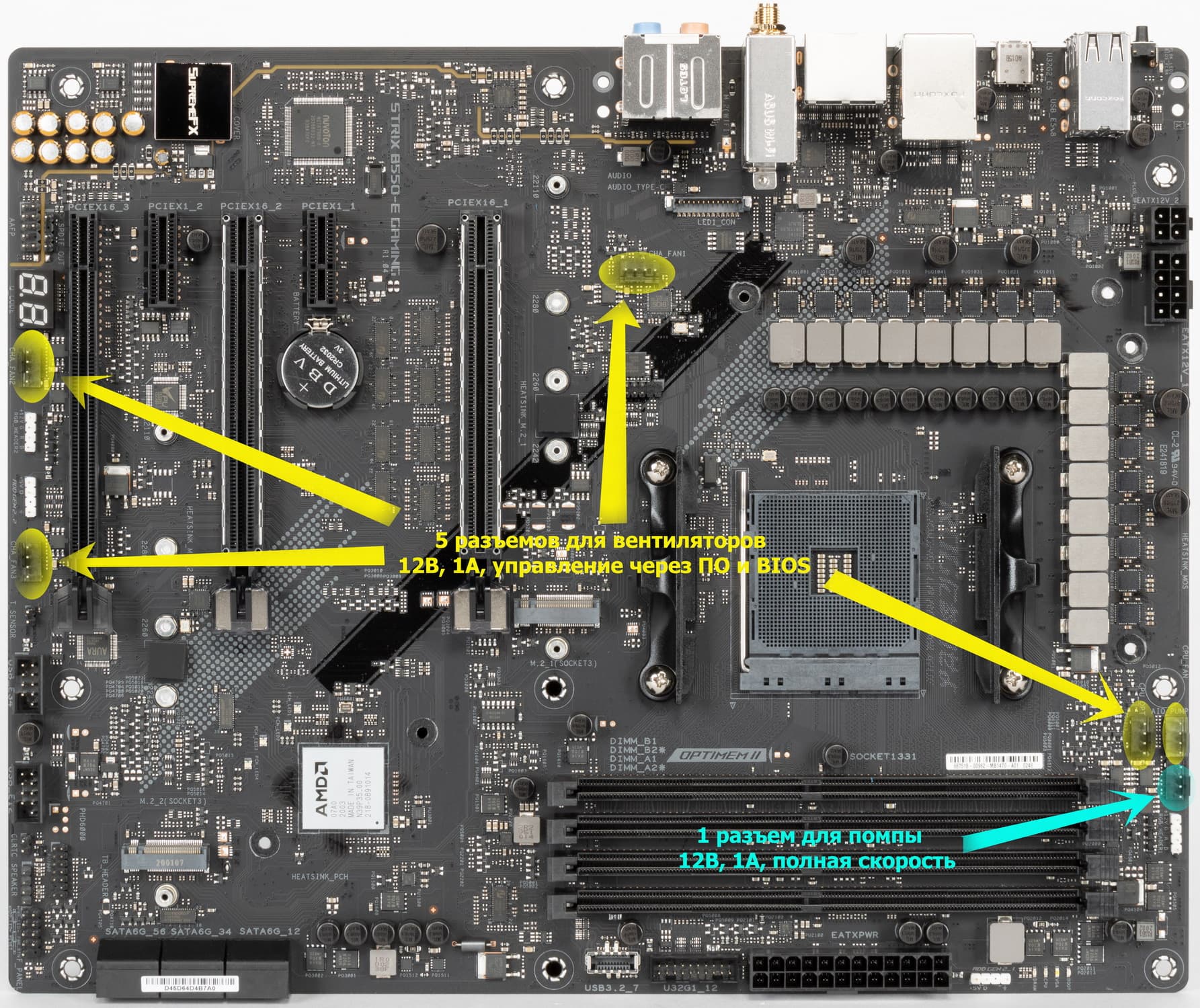

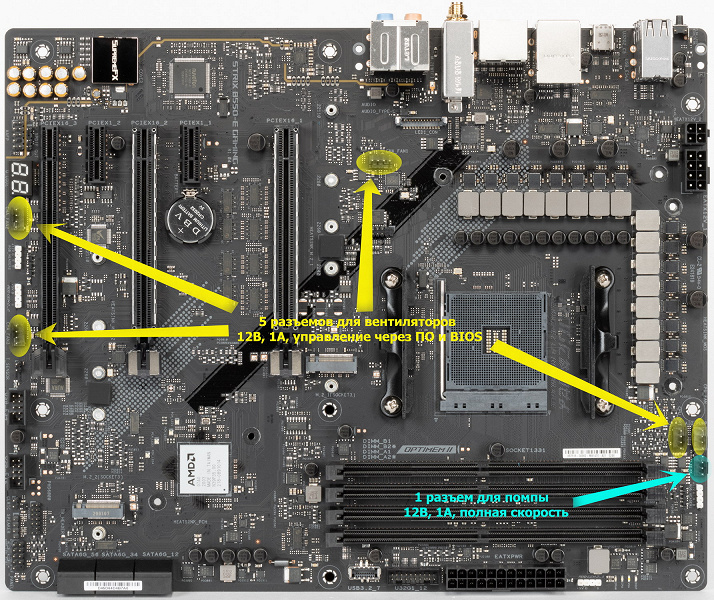

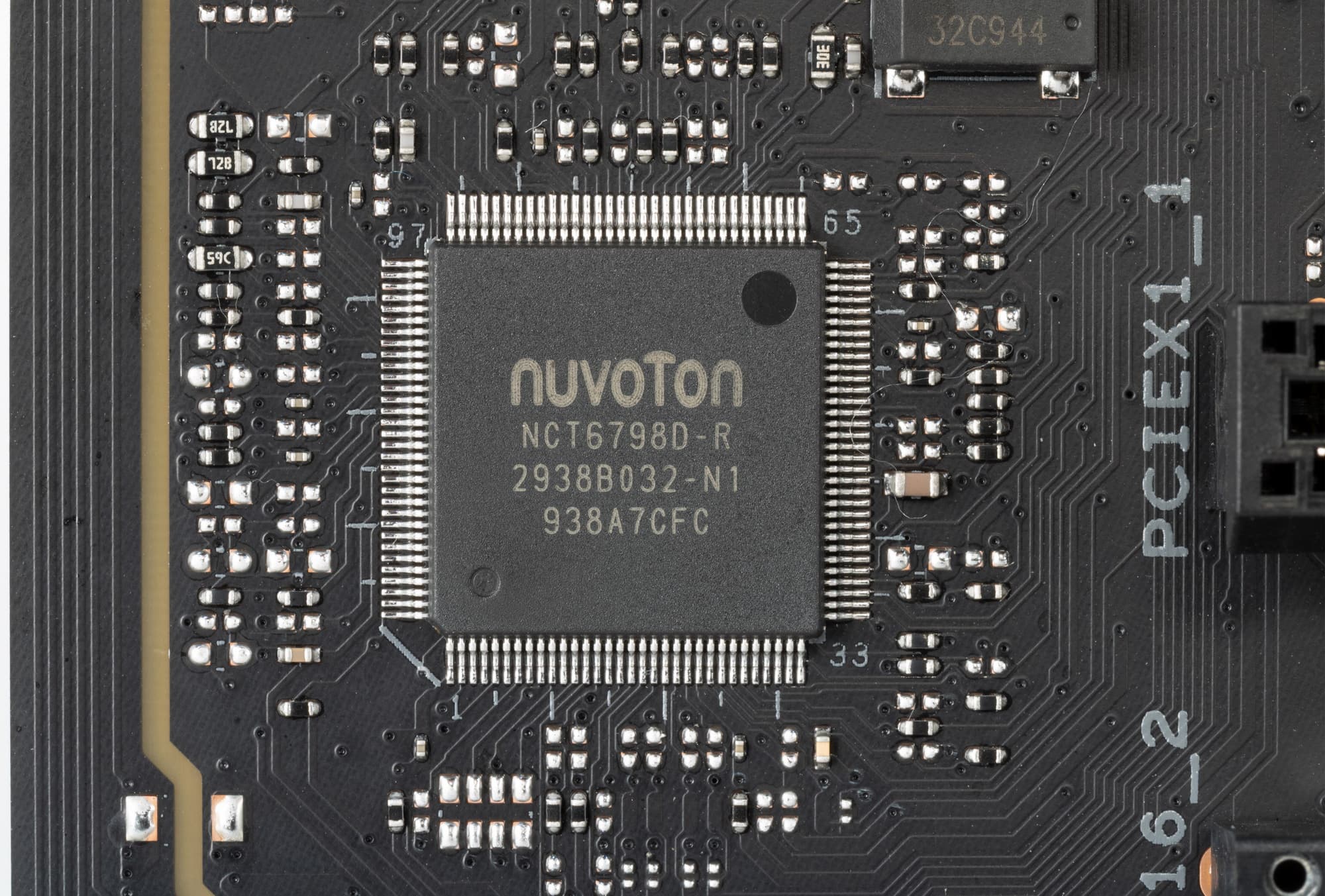

Блок ввода-вывода, вентиляторы и т.п.

Аудиоподсистема

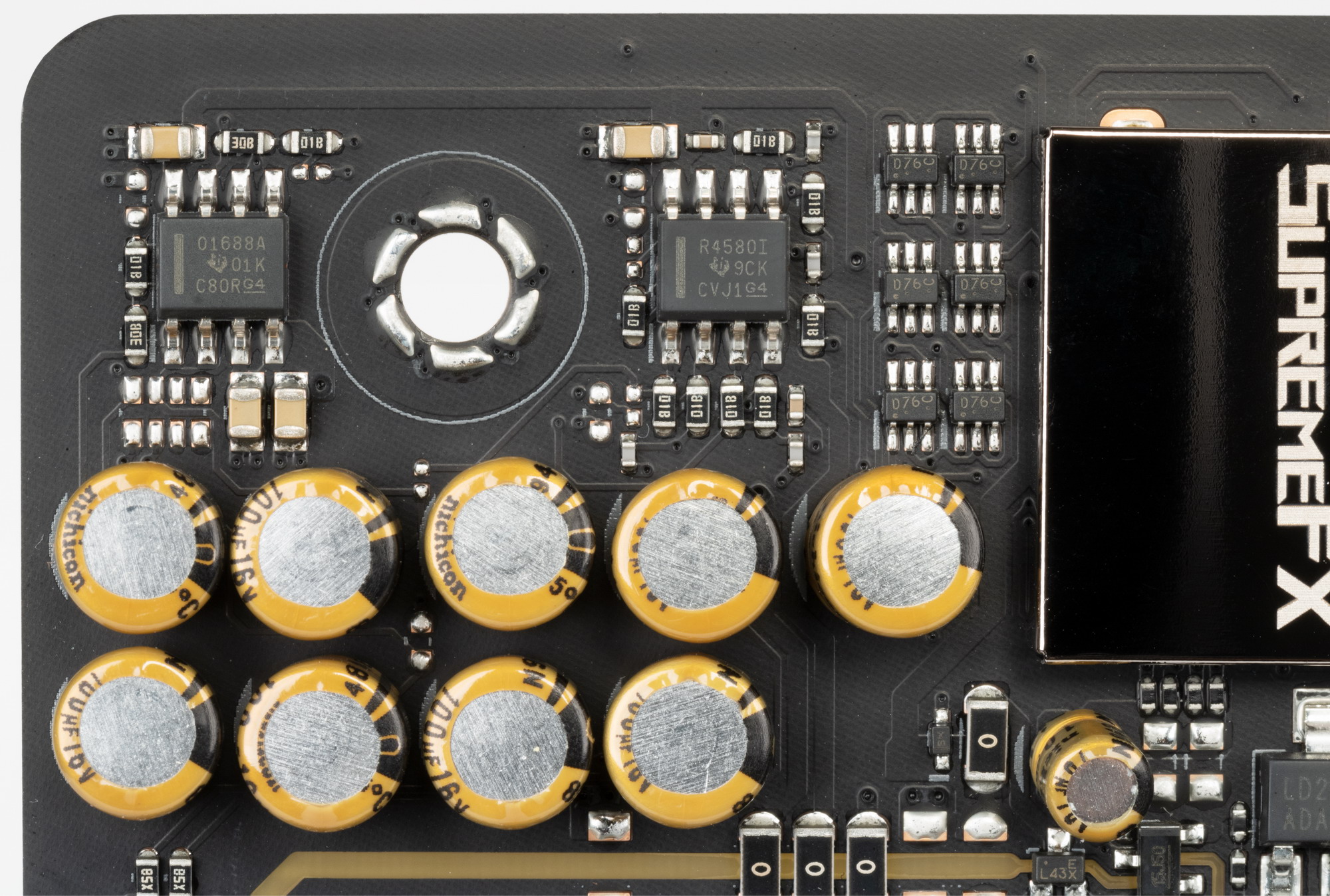

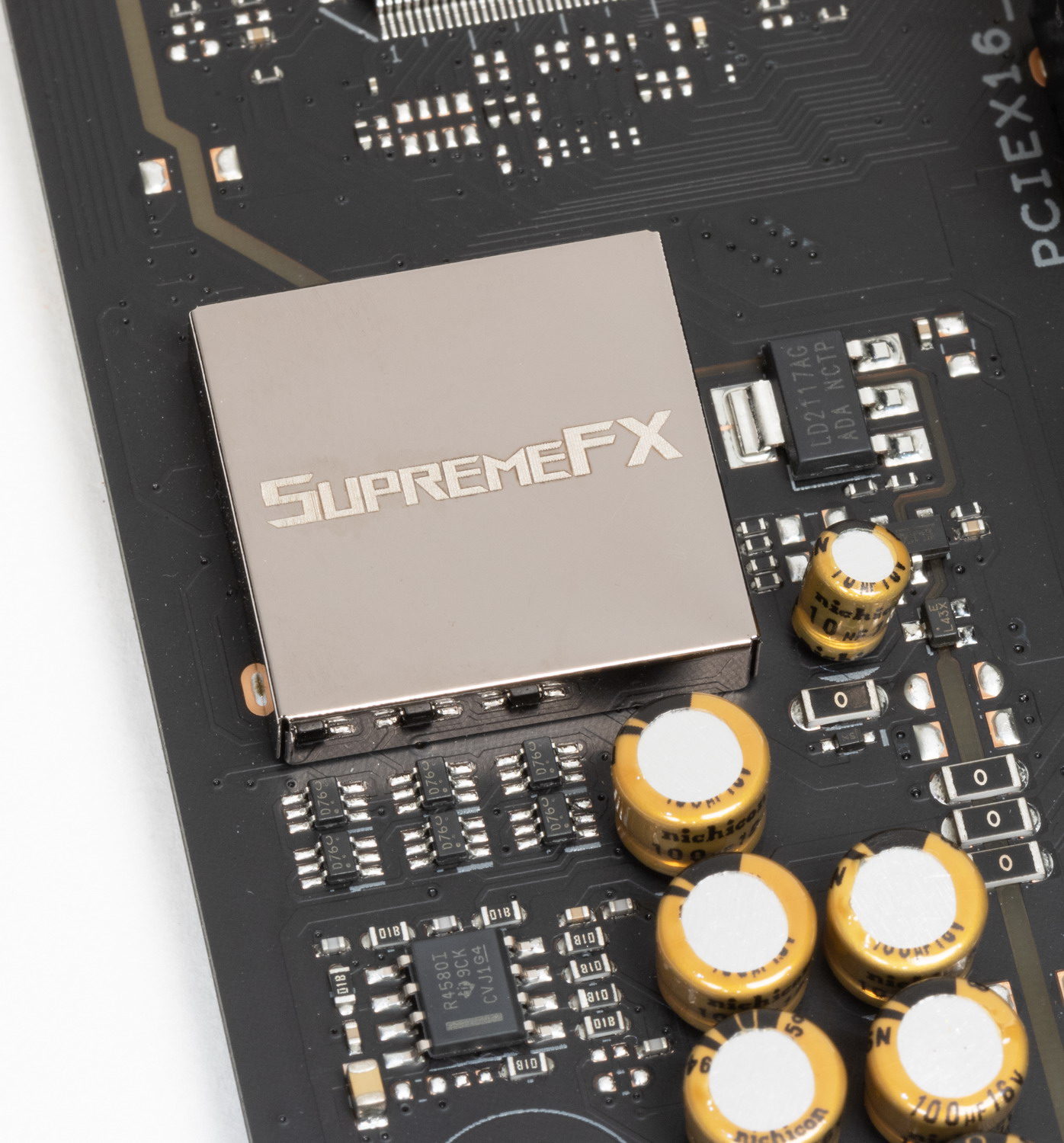

Как и во всех современных материнских платах звуком заведует аудиокодек Realtek ALC1220 (он и в данном случае есть — просто Asus всегда его во что-то перемаркировывает, в данном случае в SupremeFX). Он обеспечивает вывод звука по схемам до 7.1.

также аудиотракт содержит два операционных усилителя R4580I и OPA1688A от Texas Instruments.

В аудиоцепях платы применяются «аудиофильские» конденсаторы Nichicon Fine Gold .

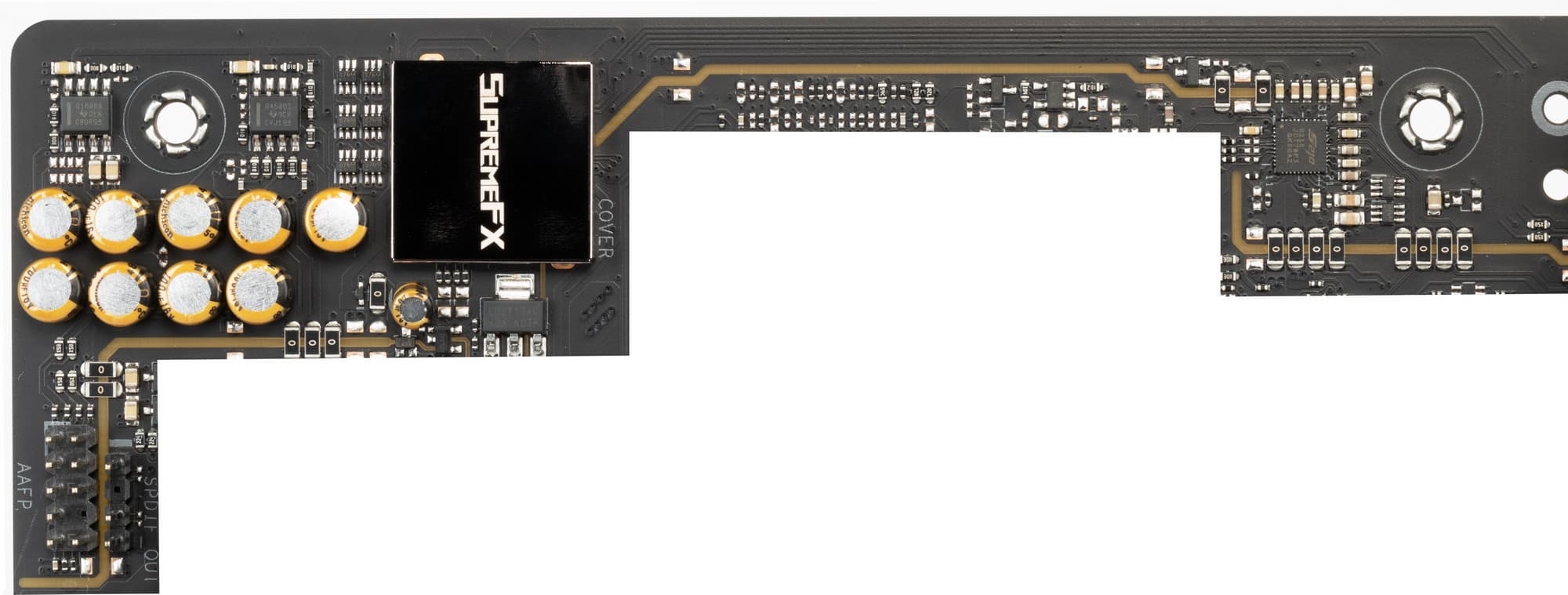

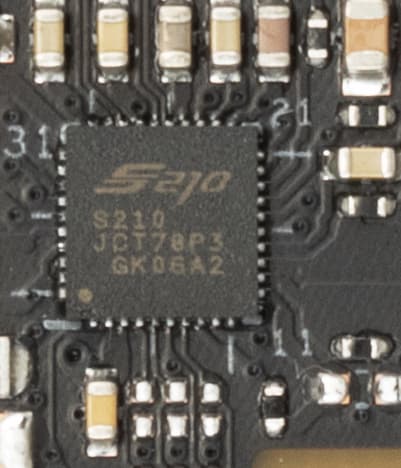

Аудиотракт вынесен на угловую часть платы, не пересекается с другими элементами. Разумеется, левый и правый каналы разведены по разным слоям печатной платы. Все аудиоразъемы на задней панели имеют привычную нам цветовую окраску. Особо надо отметить уникальное решение: впервые я вижу, что на материнской плате реализован вывод звука на наушники не только через обычный путь (на переднюю панель корпуса), но и через гнездо Type-C на задней панели специально для обладателей наушников с разъемом Type-C, которыми сейчас стали комплектоваться многие смартфоны топового уровня. Для распознавания подключения и задействования того или иного ОУ имеется процессор S210.

У кого стандартные наушники с 3.5" мини-джеком, и кто не хочет/может пользоваться гнездом на передней панели корпуса, в комплекте поставки есть адаптер-переходник с Type-C на мини-джек.

В целом очевидно, что аудиоподсистема выглядит интересно, однако мы снова повторим, что это все же в целом стандартная аудиоподсистема, способная удовлетворить запросы большинства пользователей, не ожидающих от звука на материнской плате чудес.

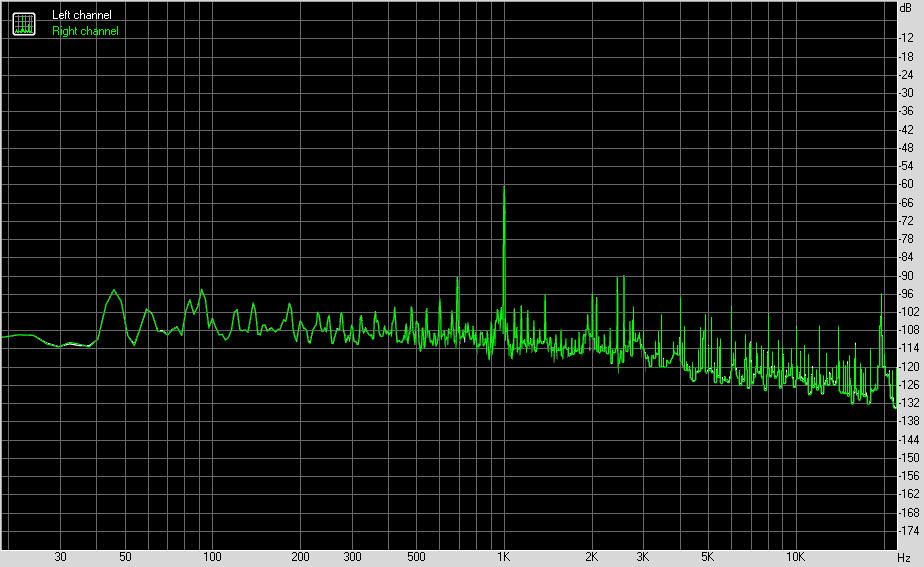

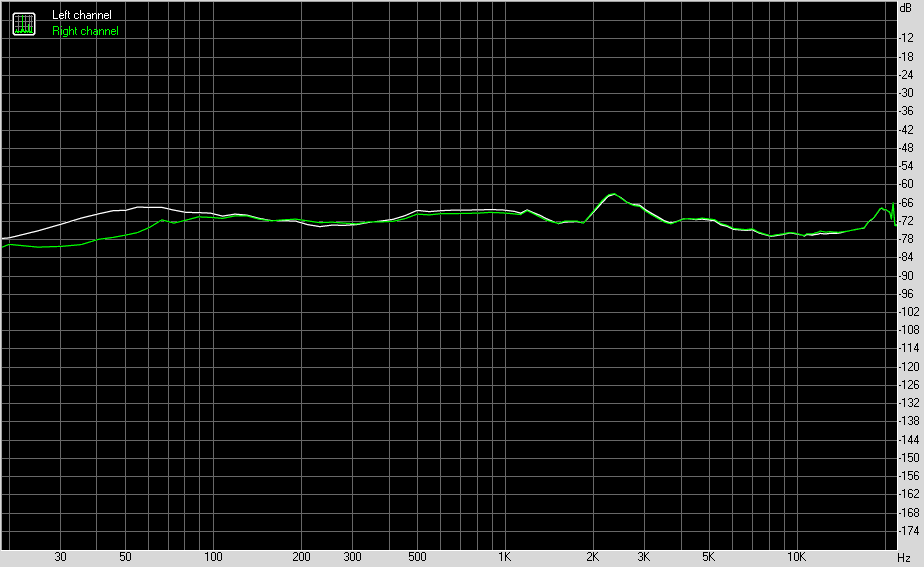

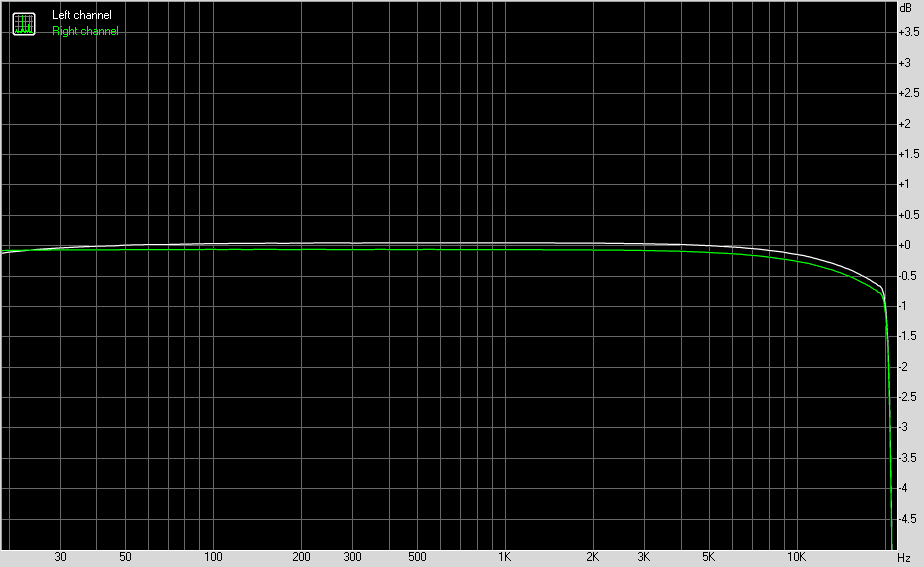

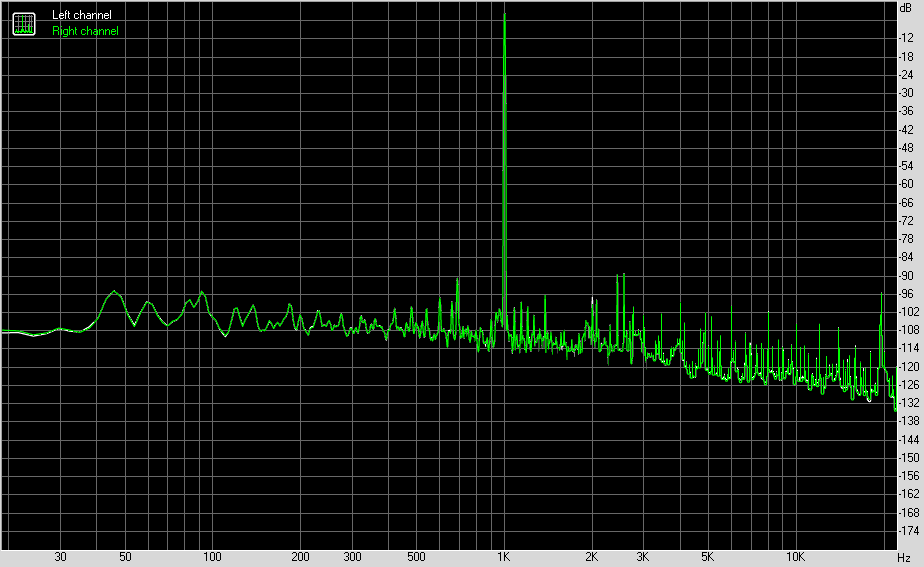

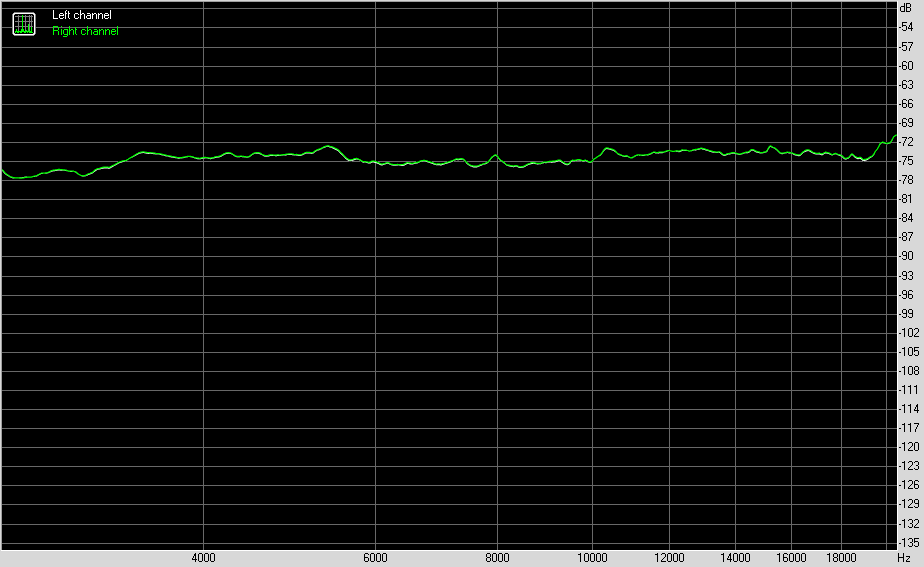

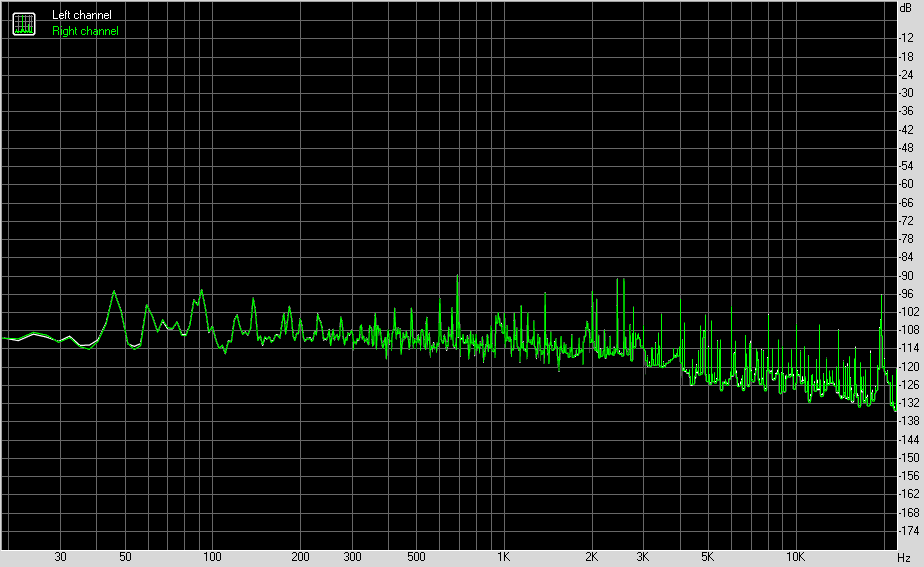

Результаты тестирования звукового тракта в RMAA

Питание, охлаждение

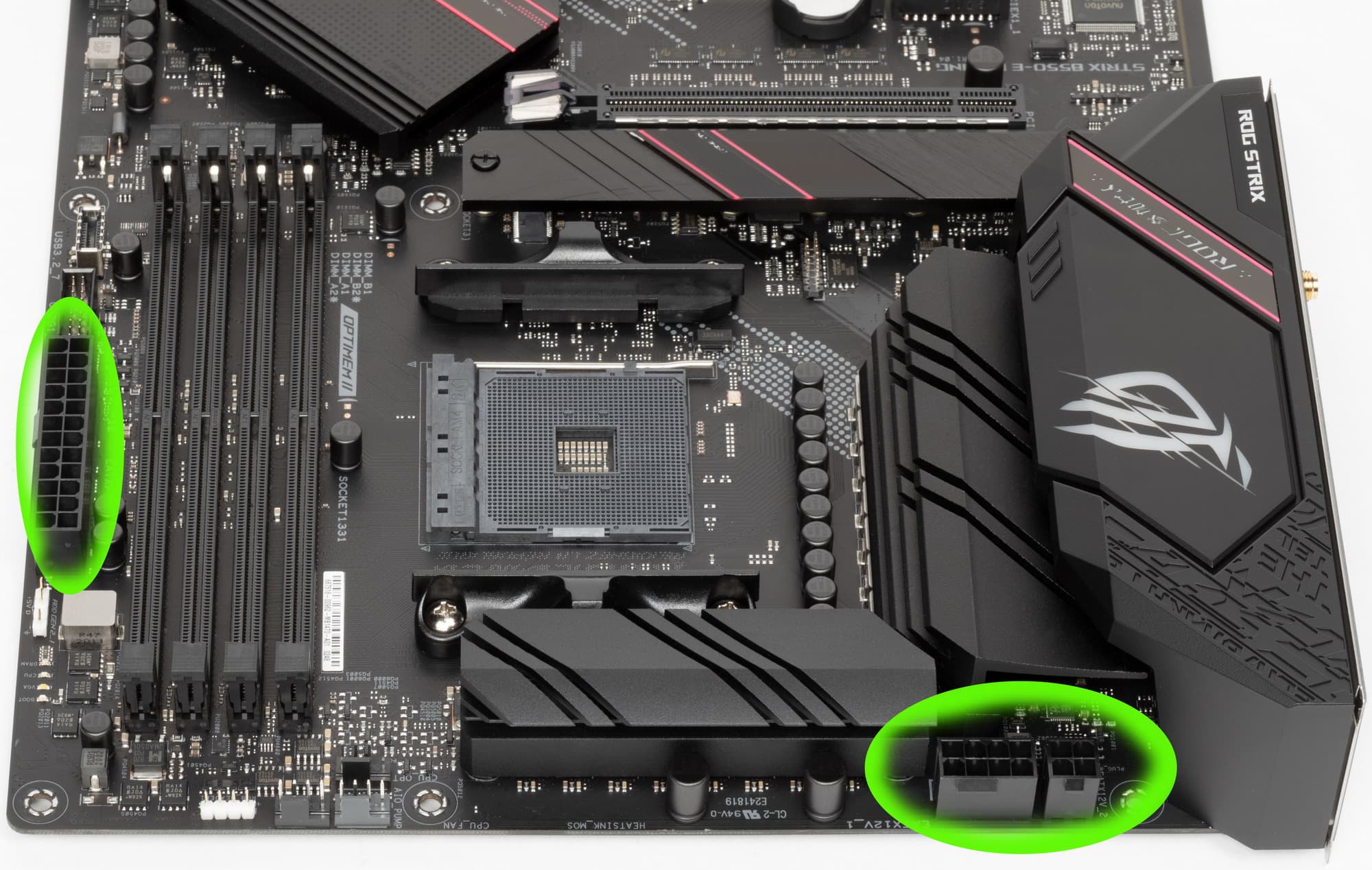

Для питания платы на ней предусмотрены 3 разъема: в дополнение к 24-контактному ATX здесь есть еще два EPS12V (4-х и 8-ми контактные).

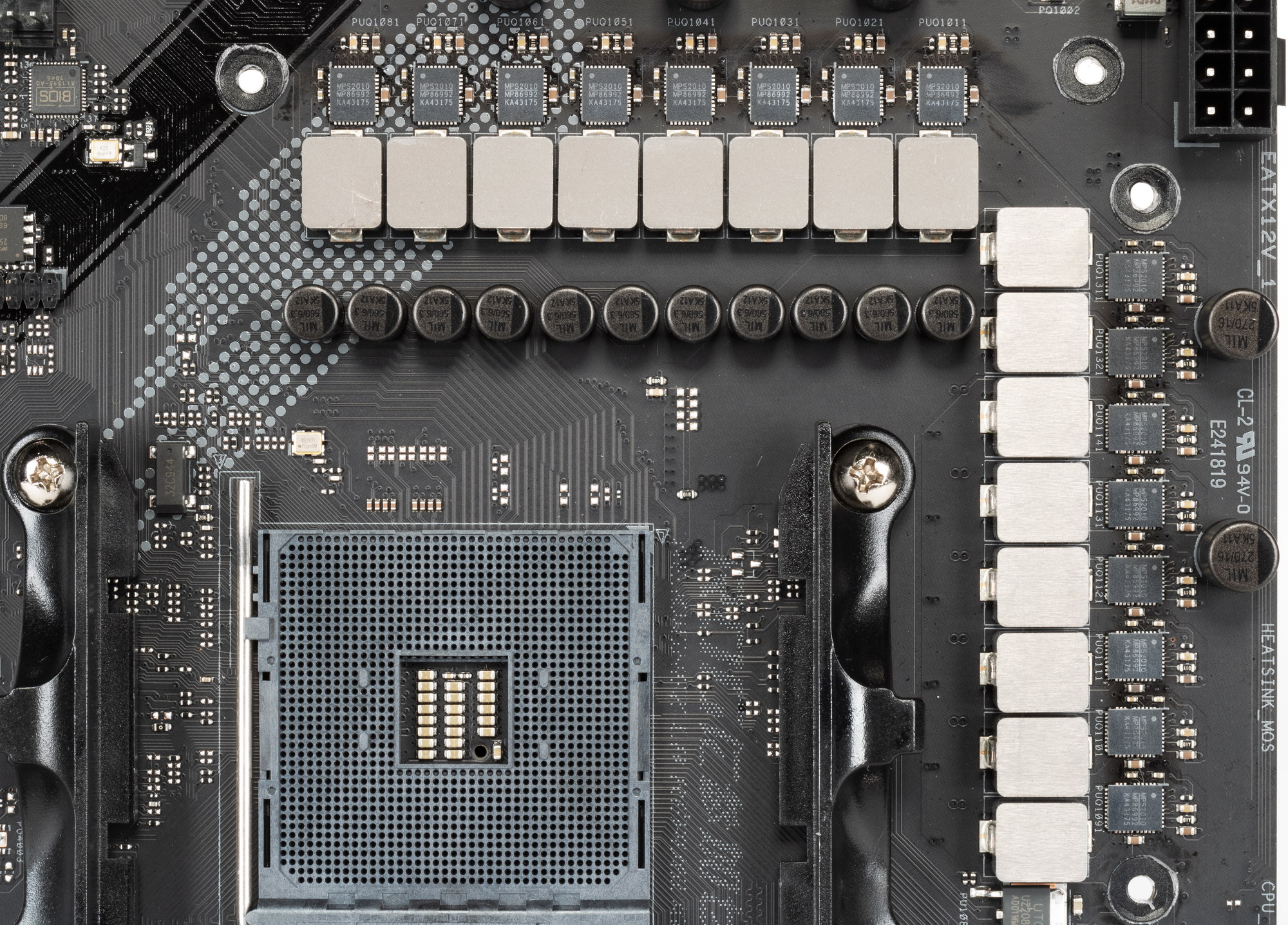

Система питания весьма продвинутая для среднебюджетного уровня матплаты, мы видим 16 фаз.

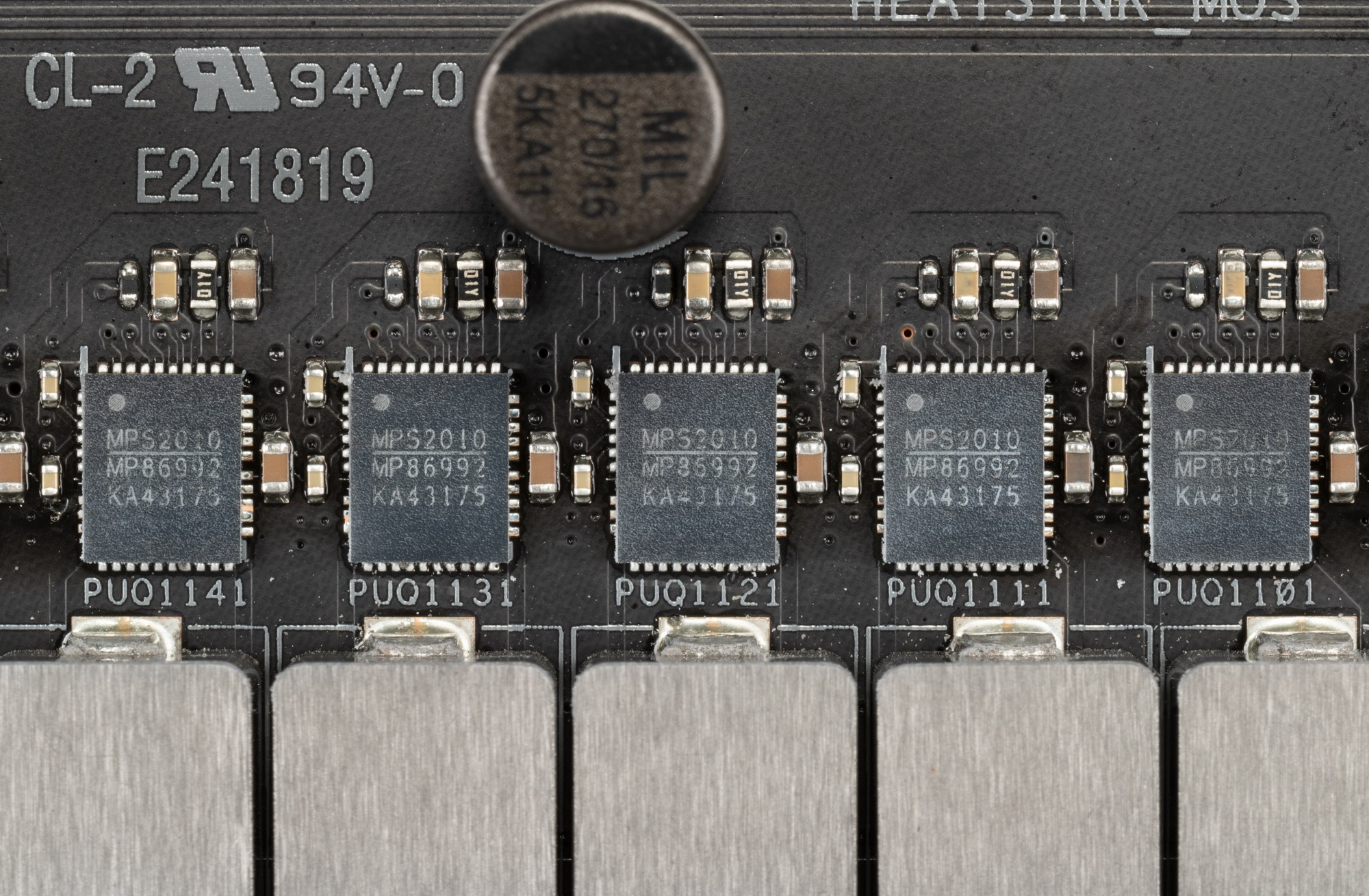

Каждый канал фазы имеет суперферритовую катушку и MOSFET MP86992 от Monolithic Power Systems.

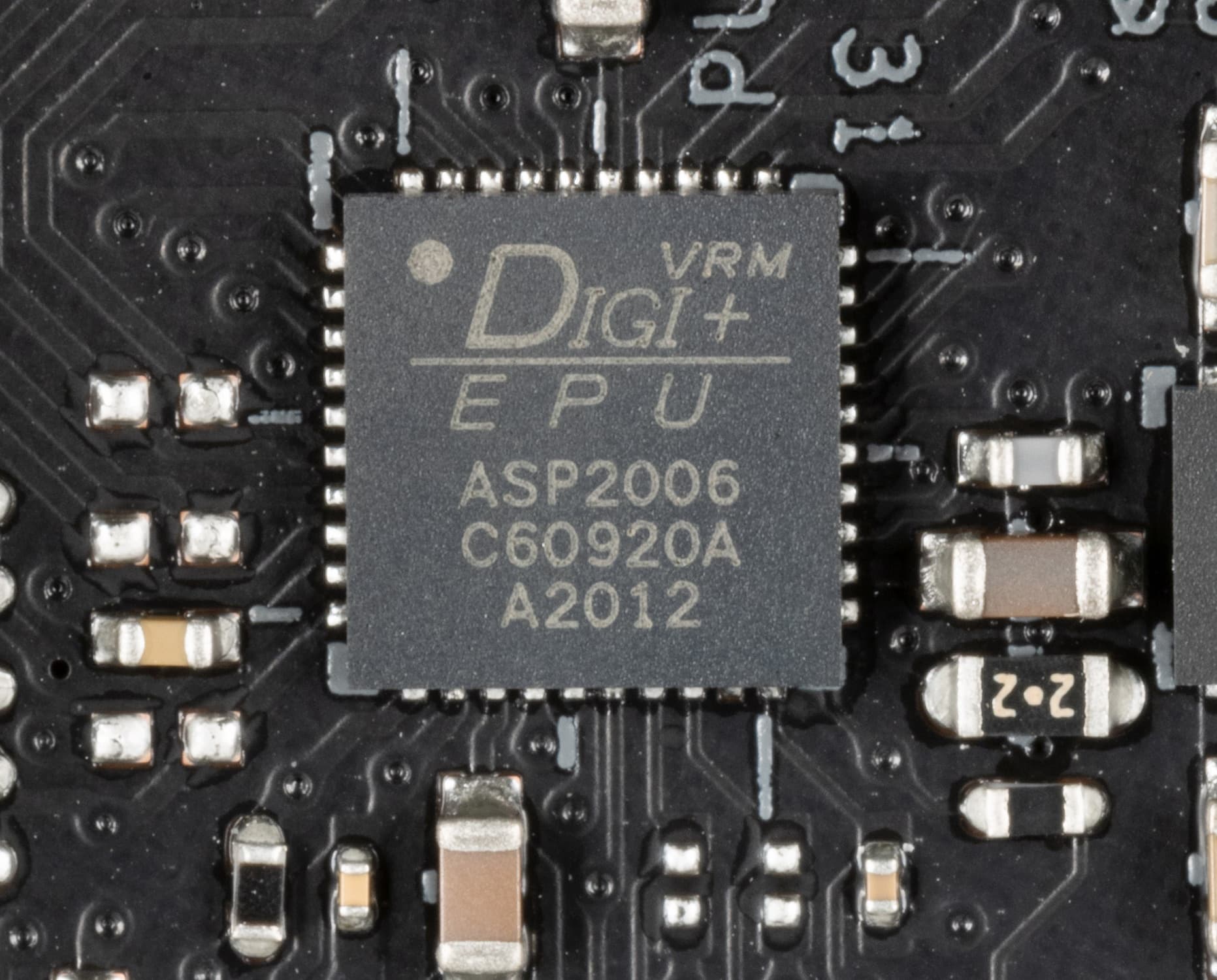

Традиционно для ROG используются цифровые контроллеры серии Digi+. Но впервые я встречаю вот такой: Digi+ EPU ASP2006. Поискав по тематическим форумам, я нашел, что этот контроллер рассчитан максимум на 8 фаз. И на плате такой контроллер один.

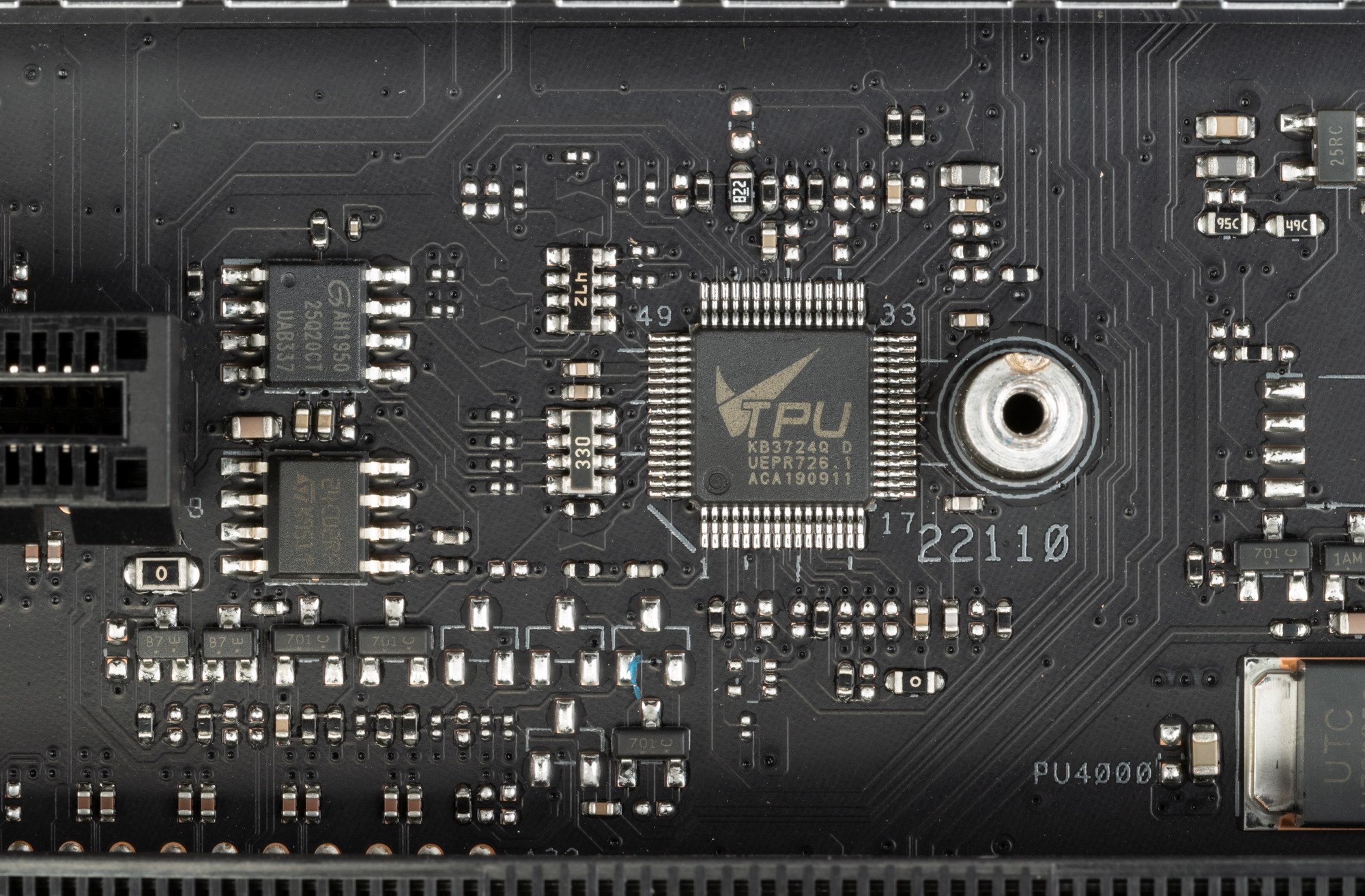

Следовательно используется уже стандартная для ROG схема программного управления фазами без удвоителей фаз. 14 фаз (фактически 2х7) используются для ядра, а еще 2 (фактически 2х1) — для SoC.

Собственно, согласно разработчикам, используются «умные» контроллеры. Сигнал от ШИМ-контроллера идет параллельно сразу на 2 фазы (сборки). При этом за такт задействуется питание сразу от двух EPS12V. В этой схеме фирменный процессор TPU (TurboV Processing Unit) «раздваивает» сигнал, идущий потом сразу к двум сборкам. Мы не знаем какой реальный контроллер скрывается под «TPU». Вот именно через него и задействовано большинство схем питания плат Asus, включая данную.

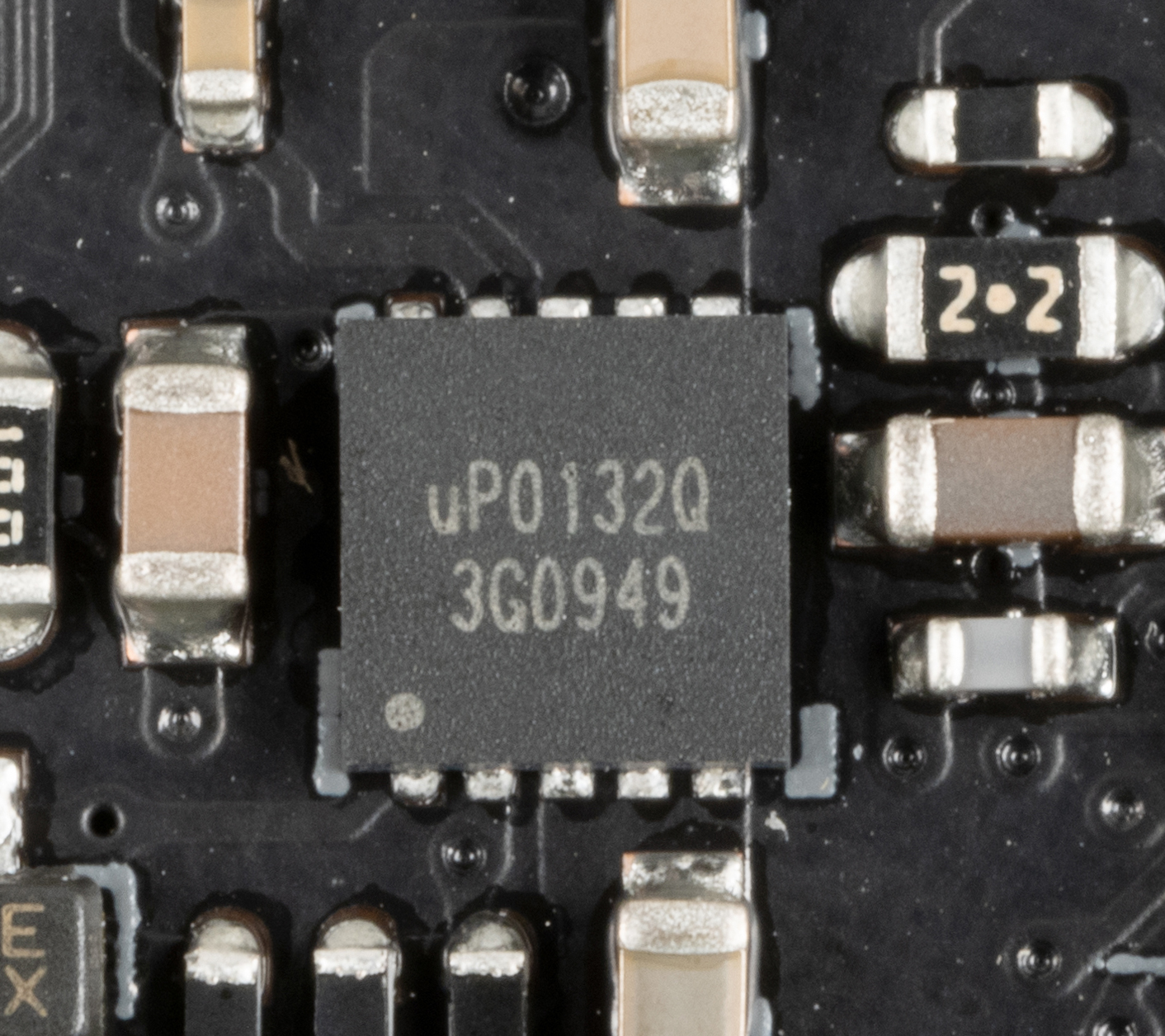

Контроллеру TPU помогают «разбросанные» по плате переключатели от uPI Semiconduictor.

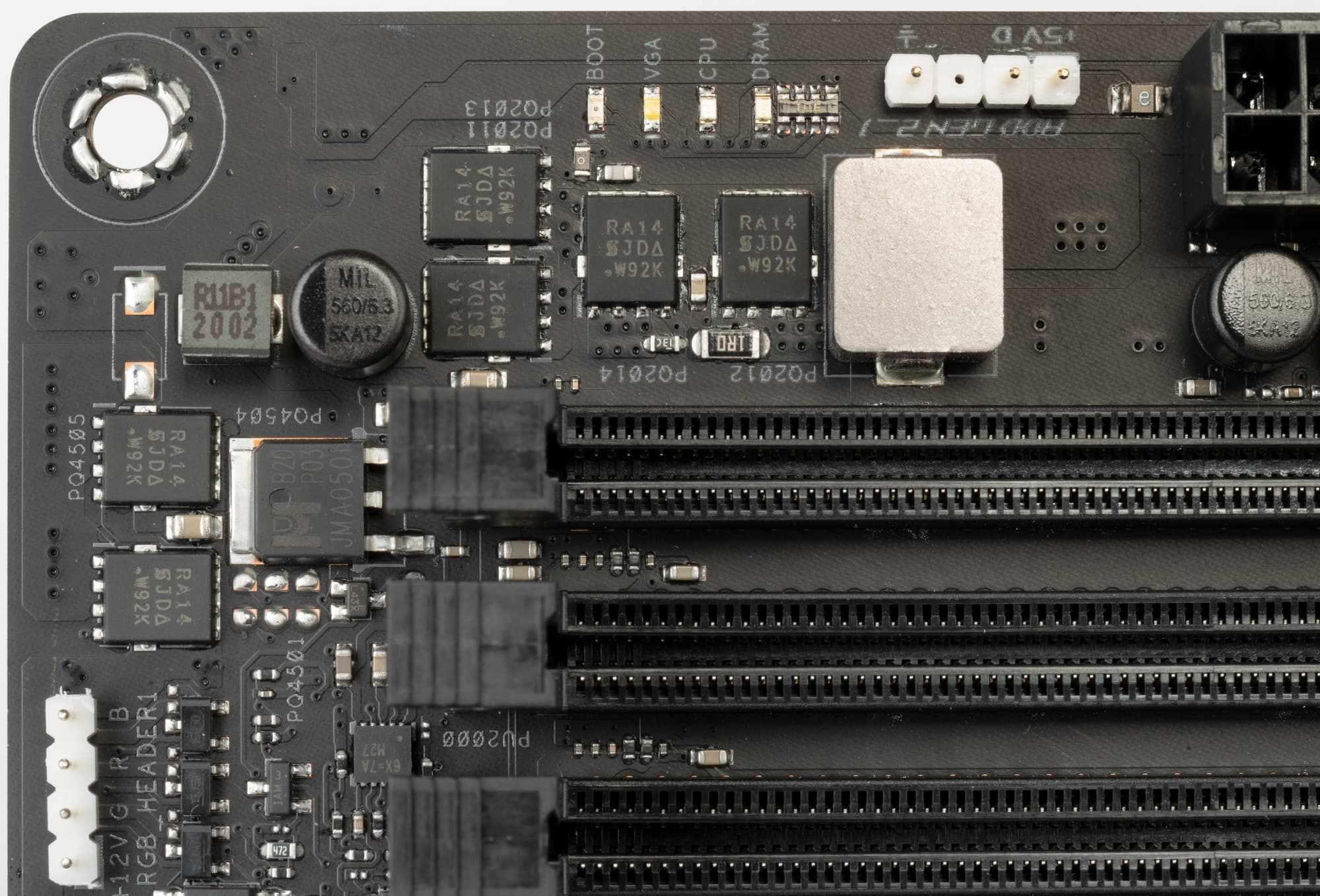

Что касается модулей оперативной памяти, то здесь все проще: реализована однофазная схема на мосфетах от Vishay.

Теперь про охлаждение.

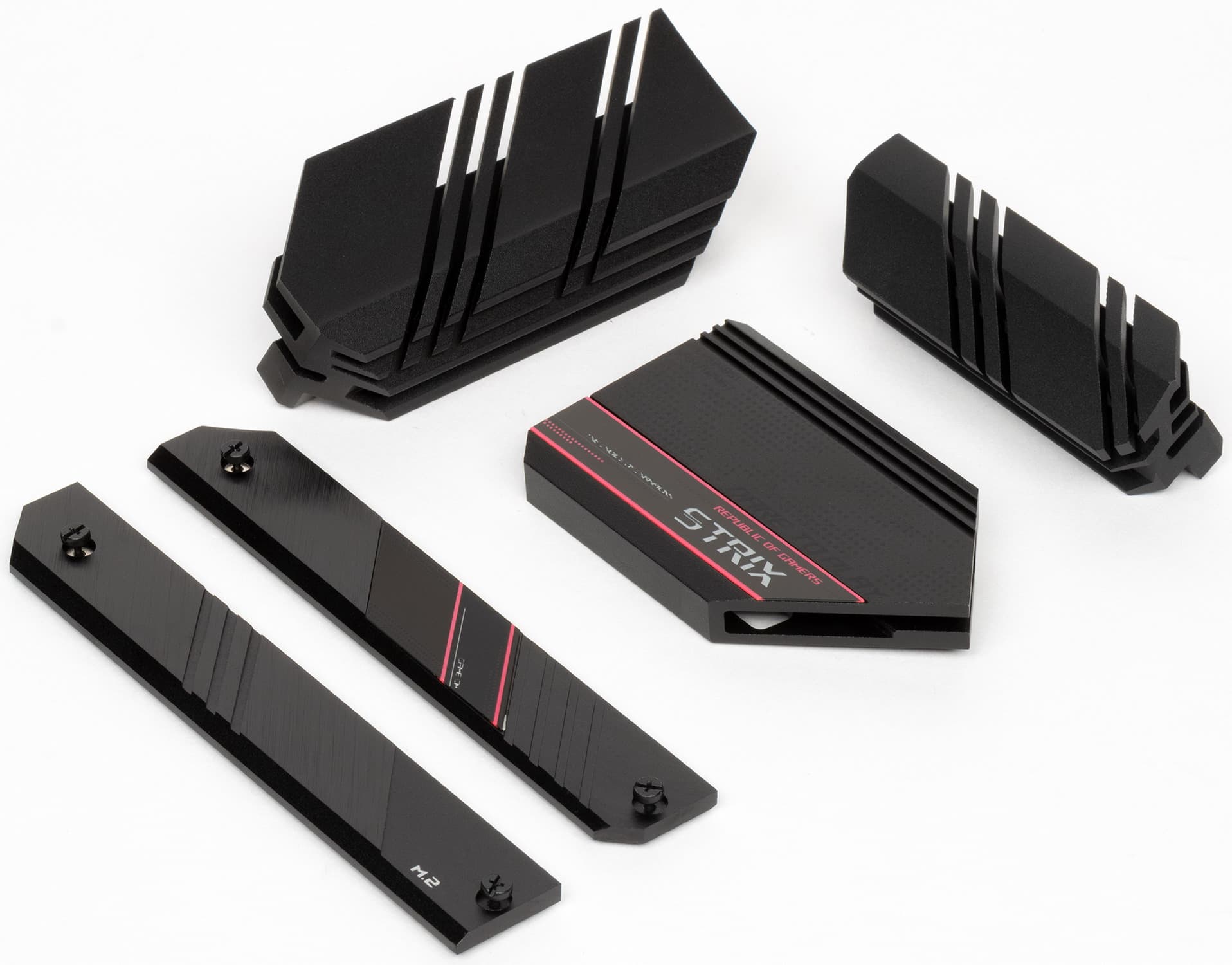

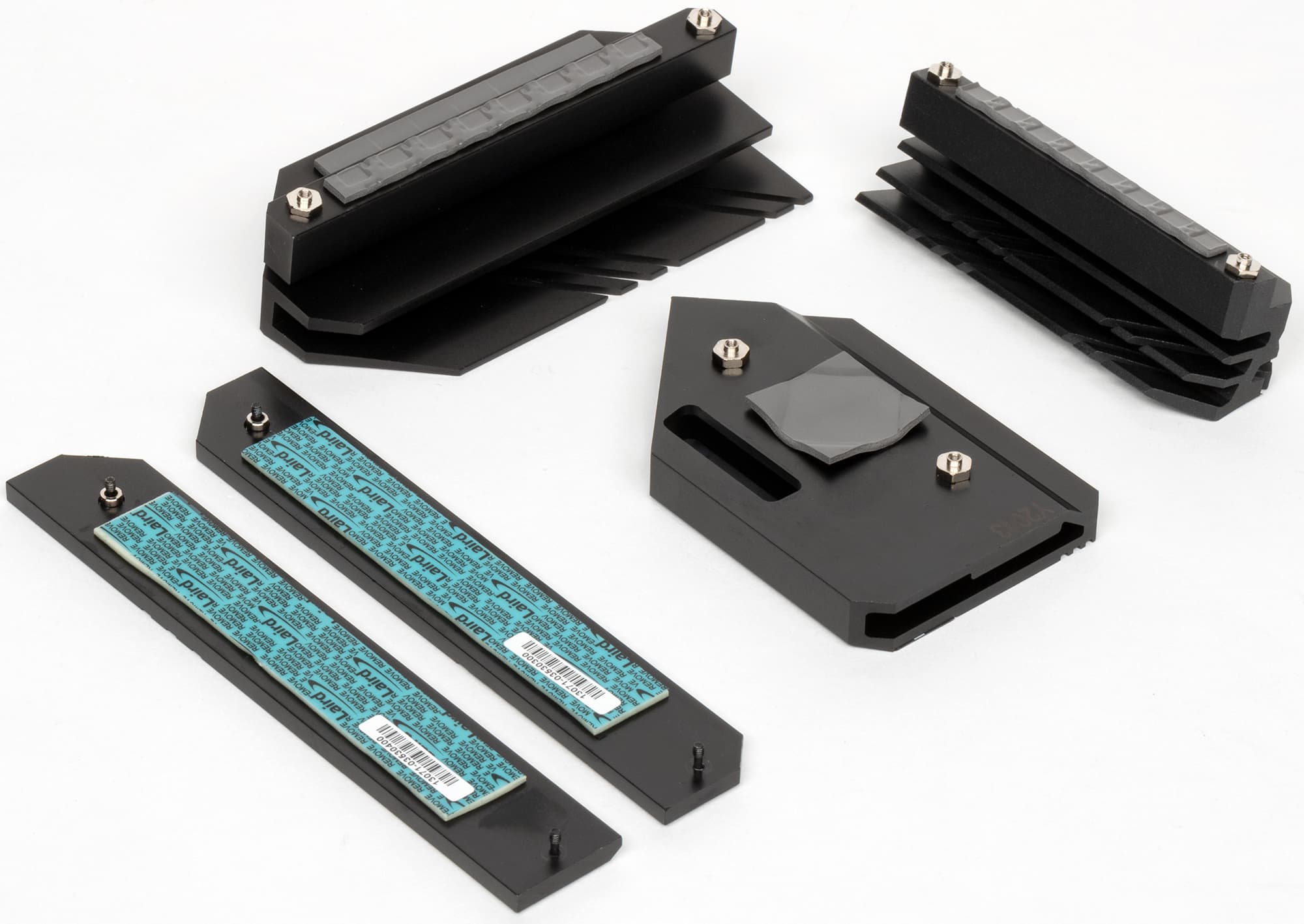

Все потенциально сильно греющиеся элементы имеют свои собственные радиаторы.

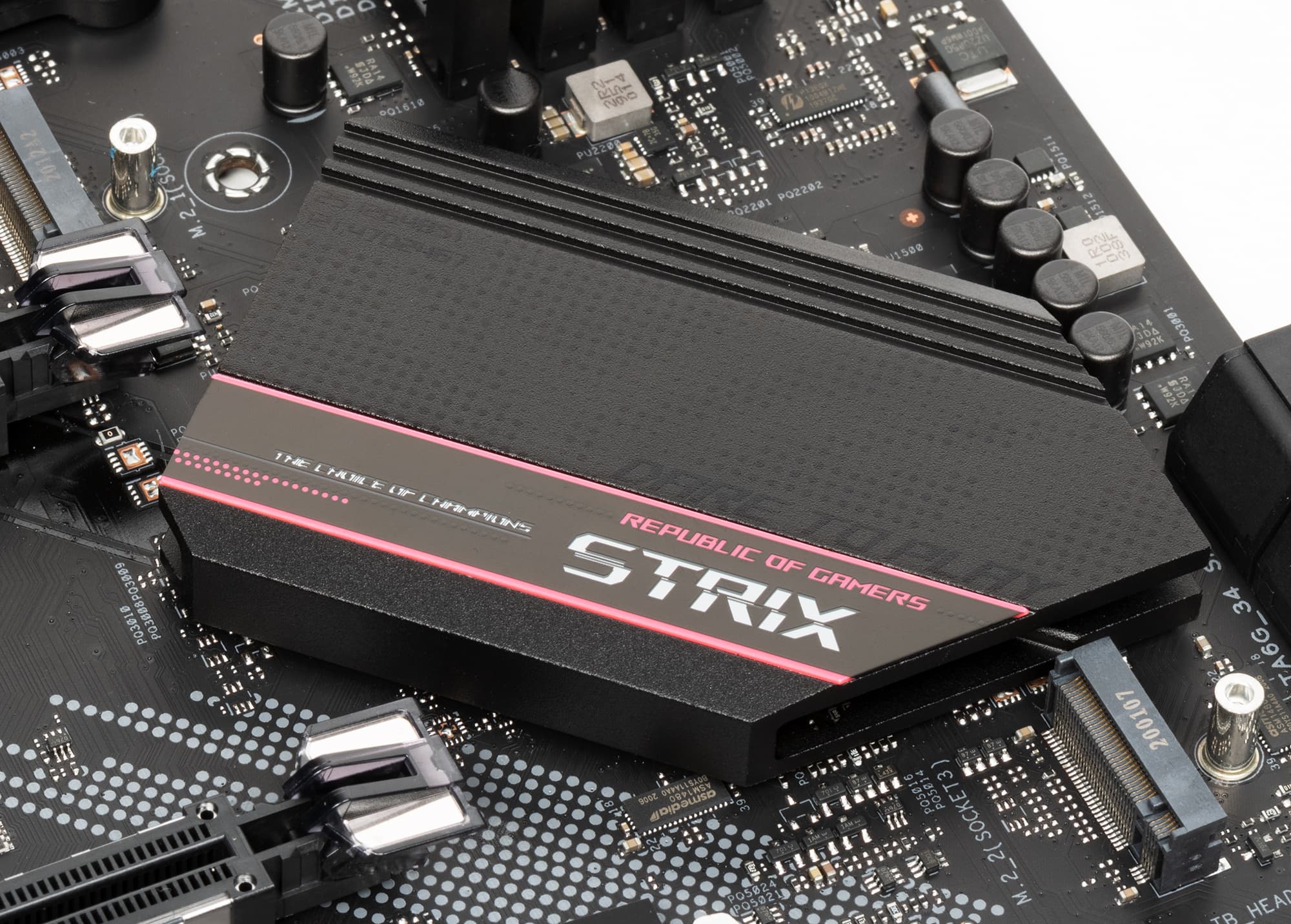

Как мы видим, охлаждение чипсета (один радиатор) организовано отдельно от силовых преобразователей.

VRM-секция имеет свои два раздельных радиатора.

Я ранее говорил о том, что охлаждение модулей M.2 организовано отдельно от охлаждения чипсета и VRM. И оба M.2 порта имеют свои отдельные радиаторы.

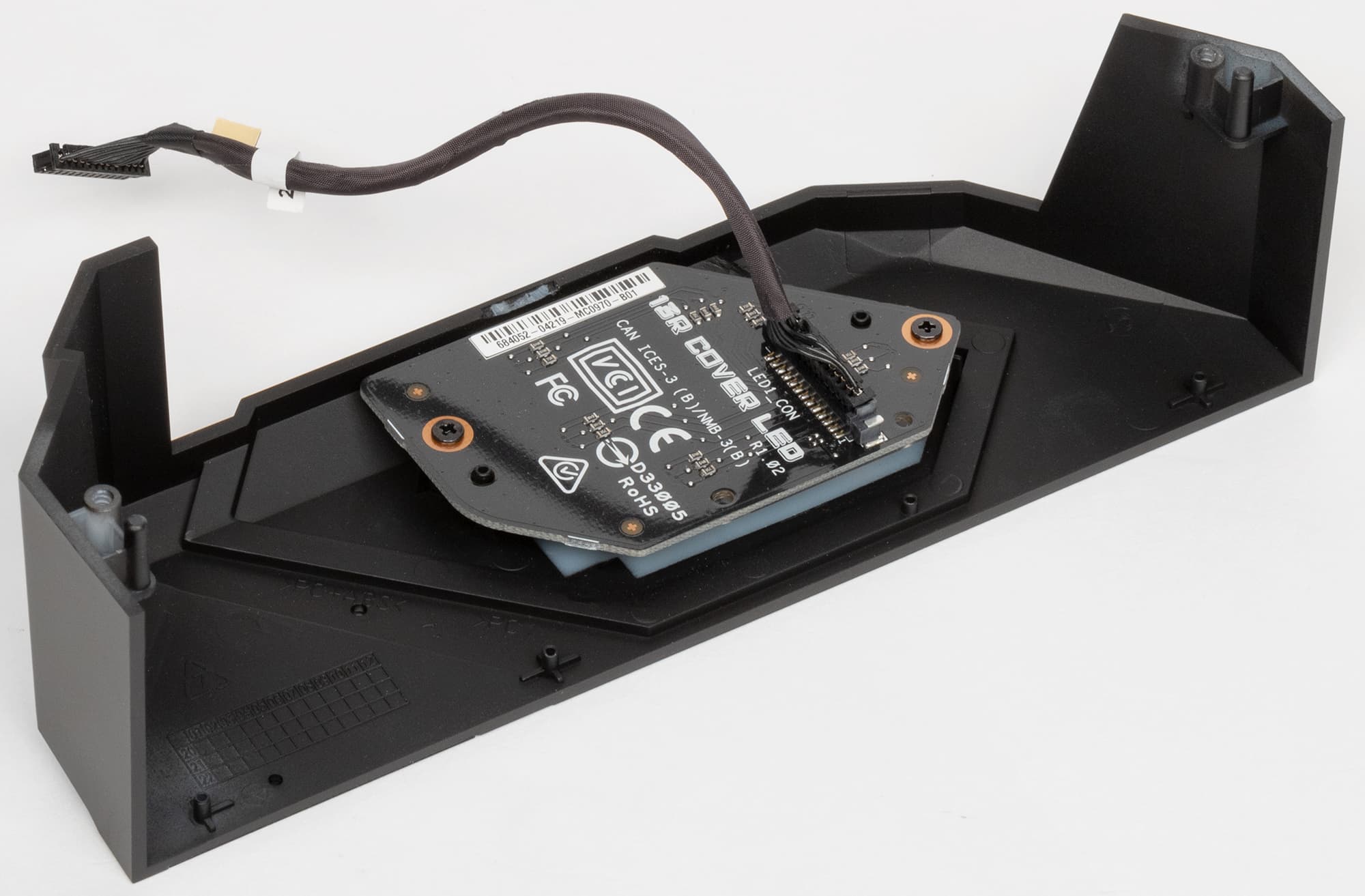

Над блоком разъемов задней панели установлен кожух соответствующего дизайна , он оснащен подсветкой.

И напомню, что чипсетный радиатор тоже имеет пластиковую вставку, рассеивающую подсветку из светодиодов, установленных на самой PCB около B550.

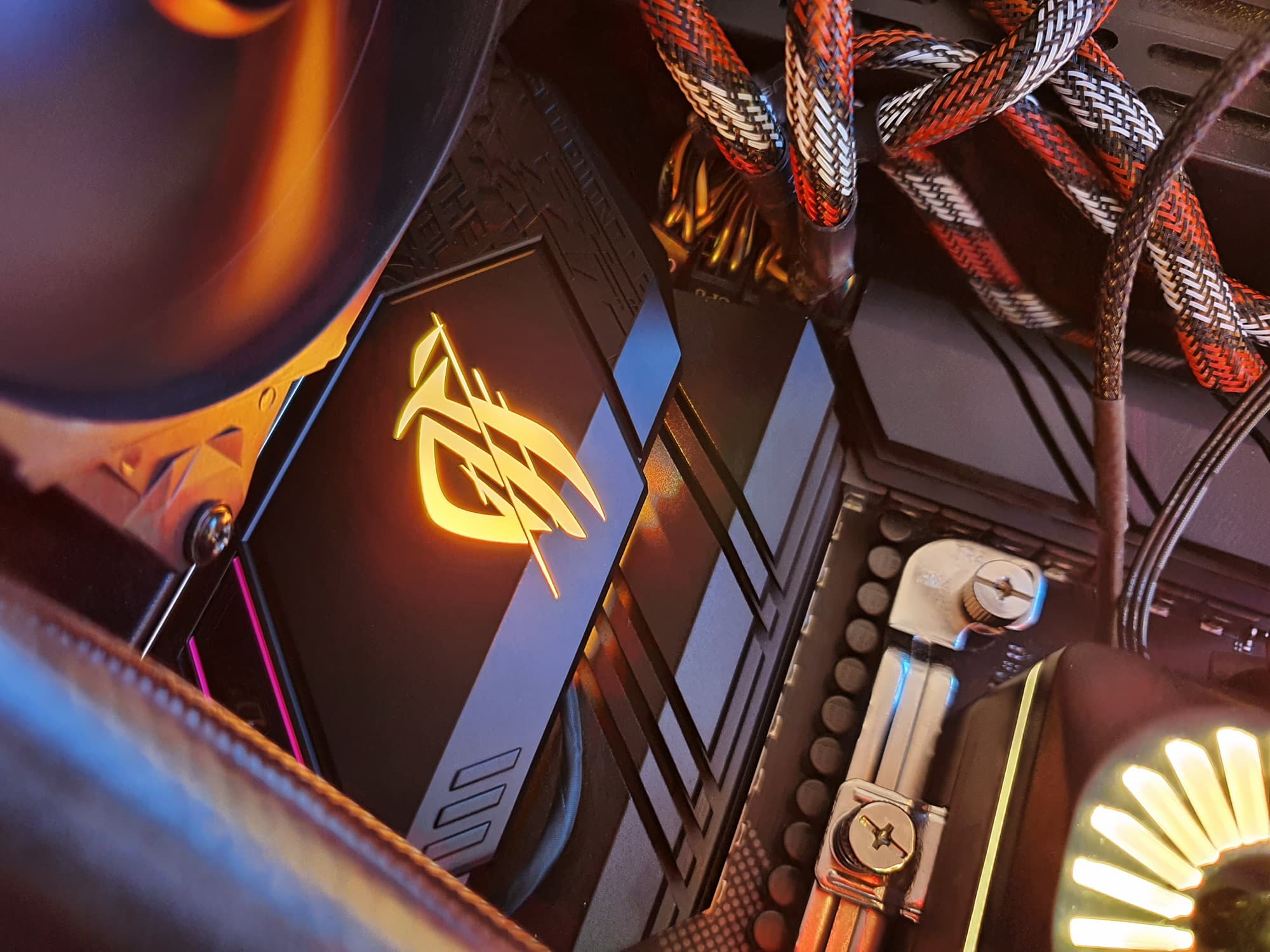

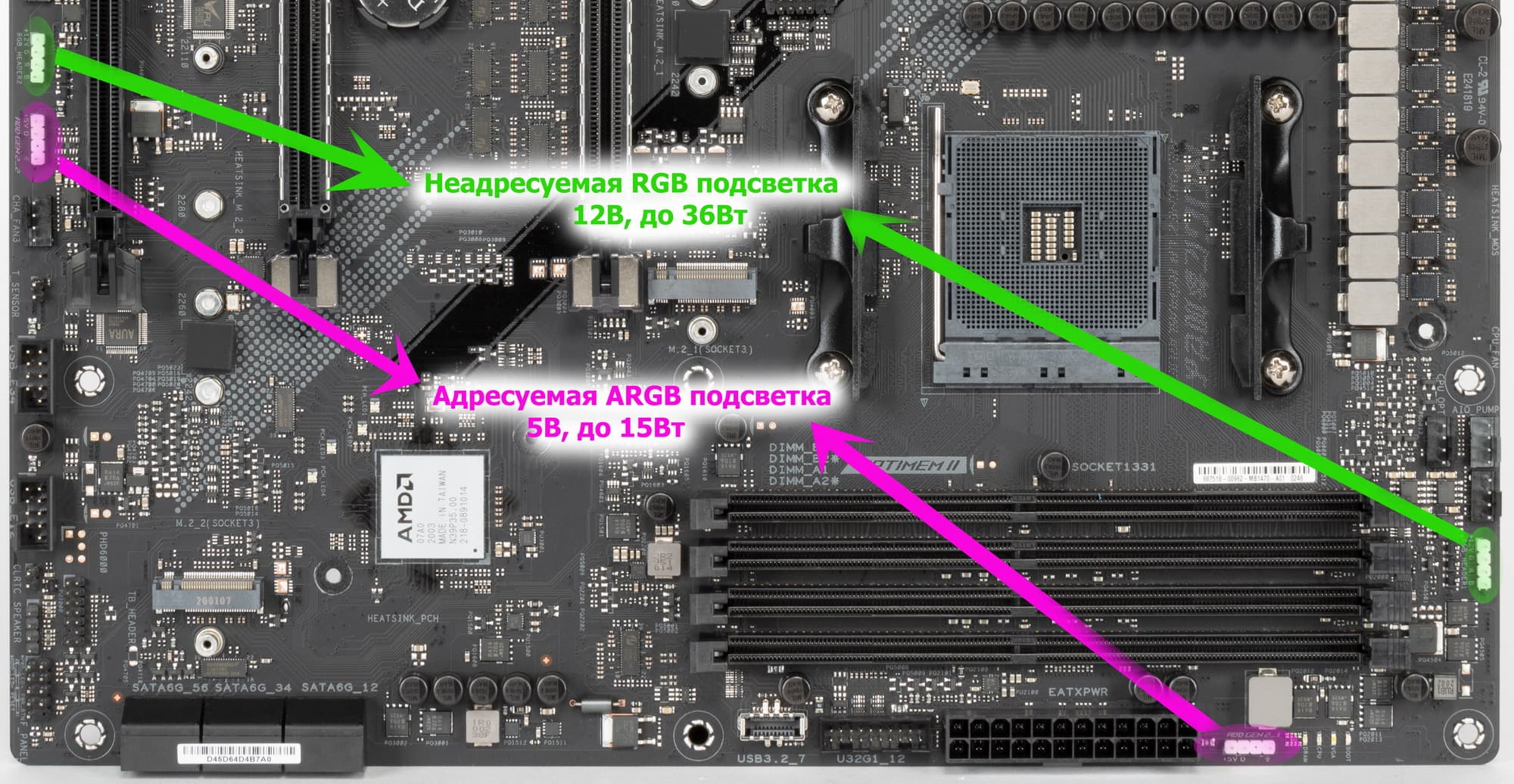

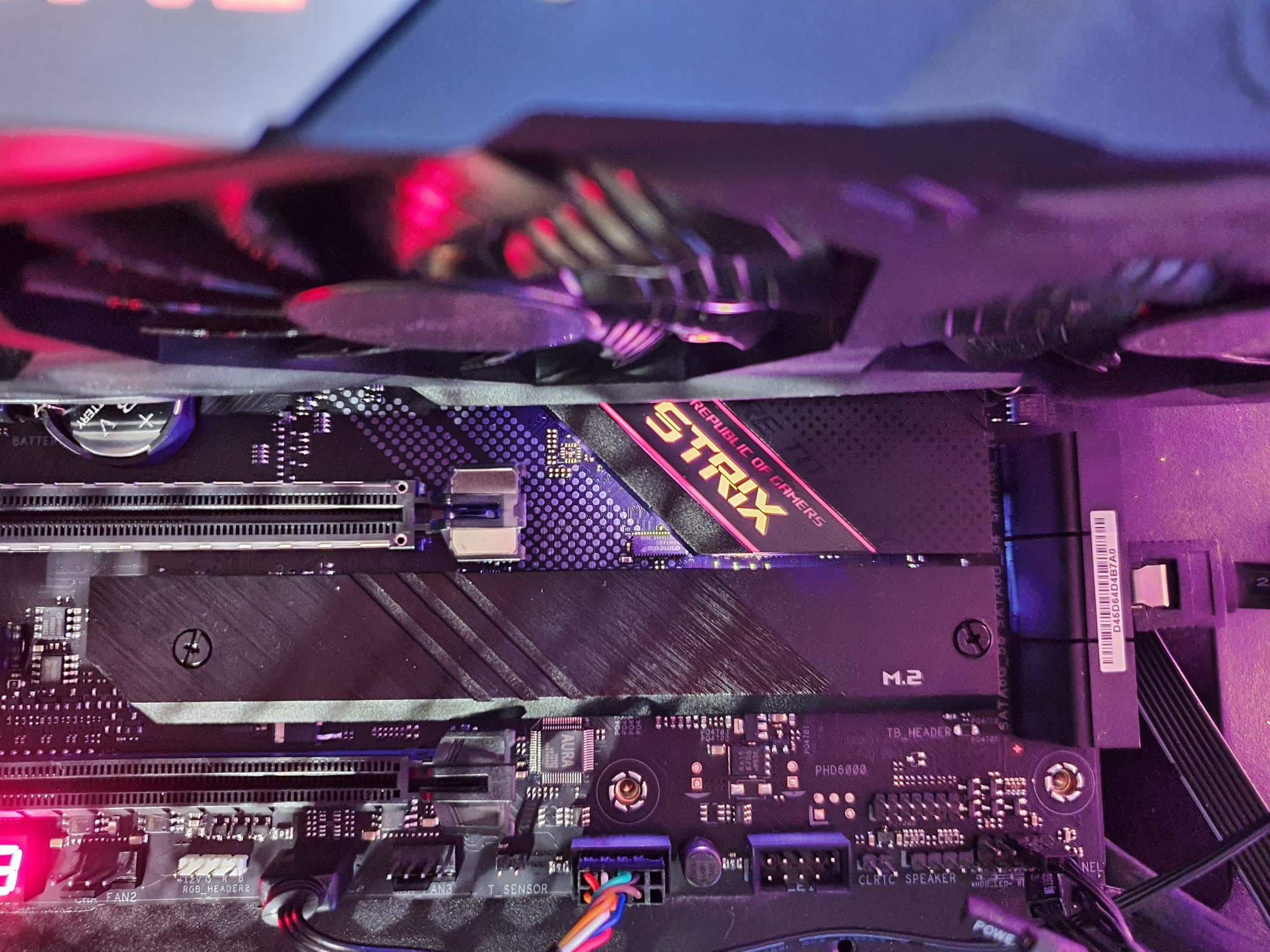

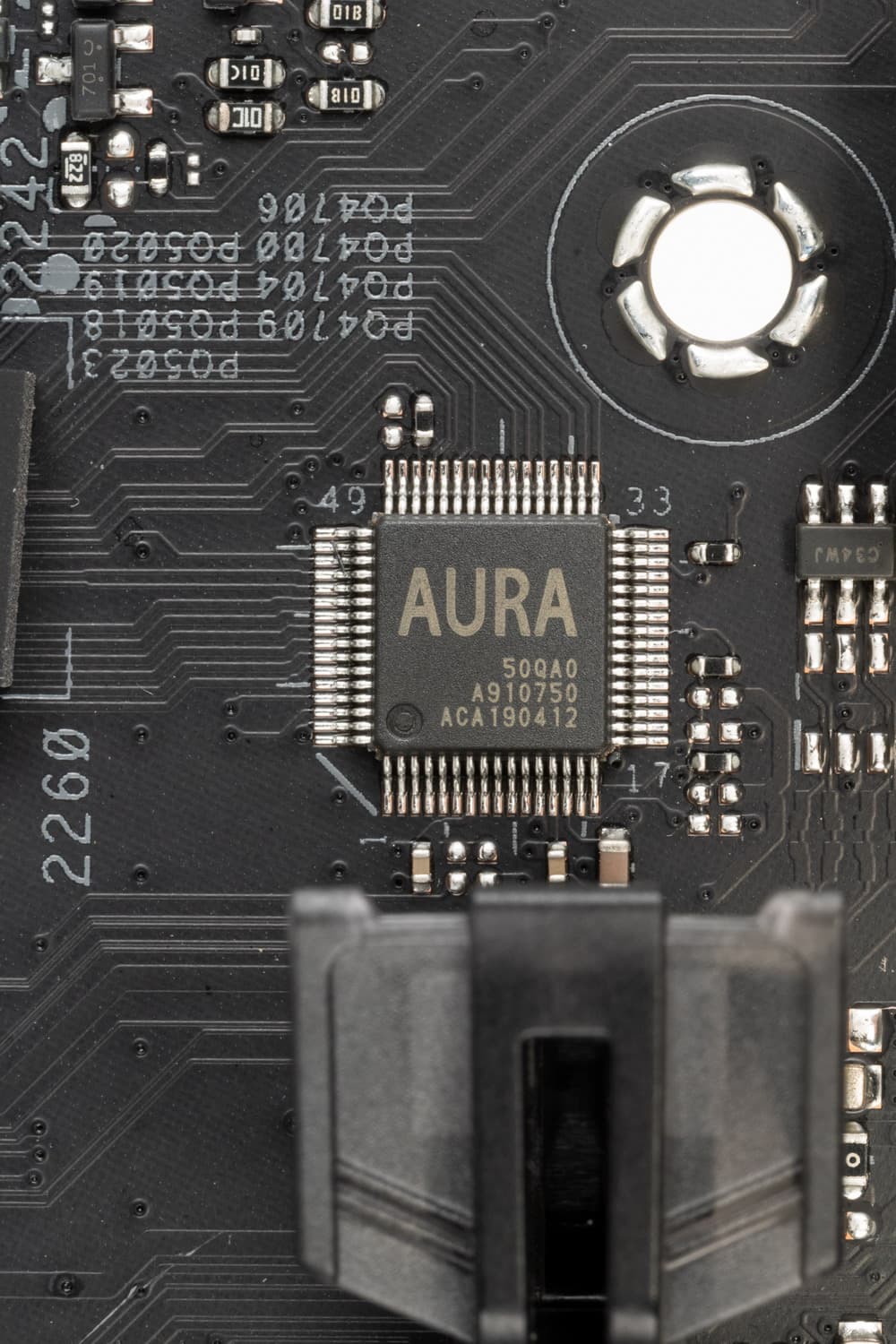

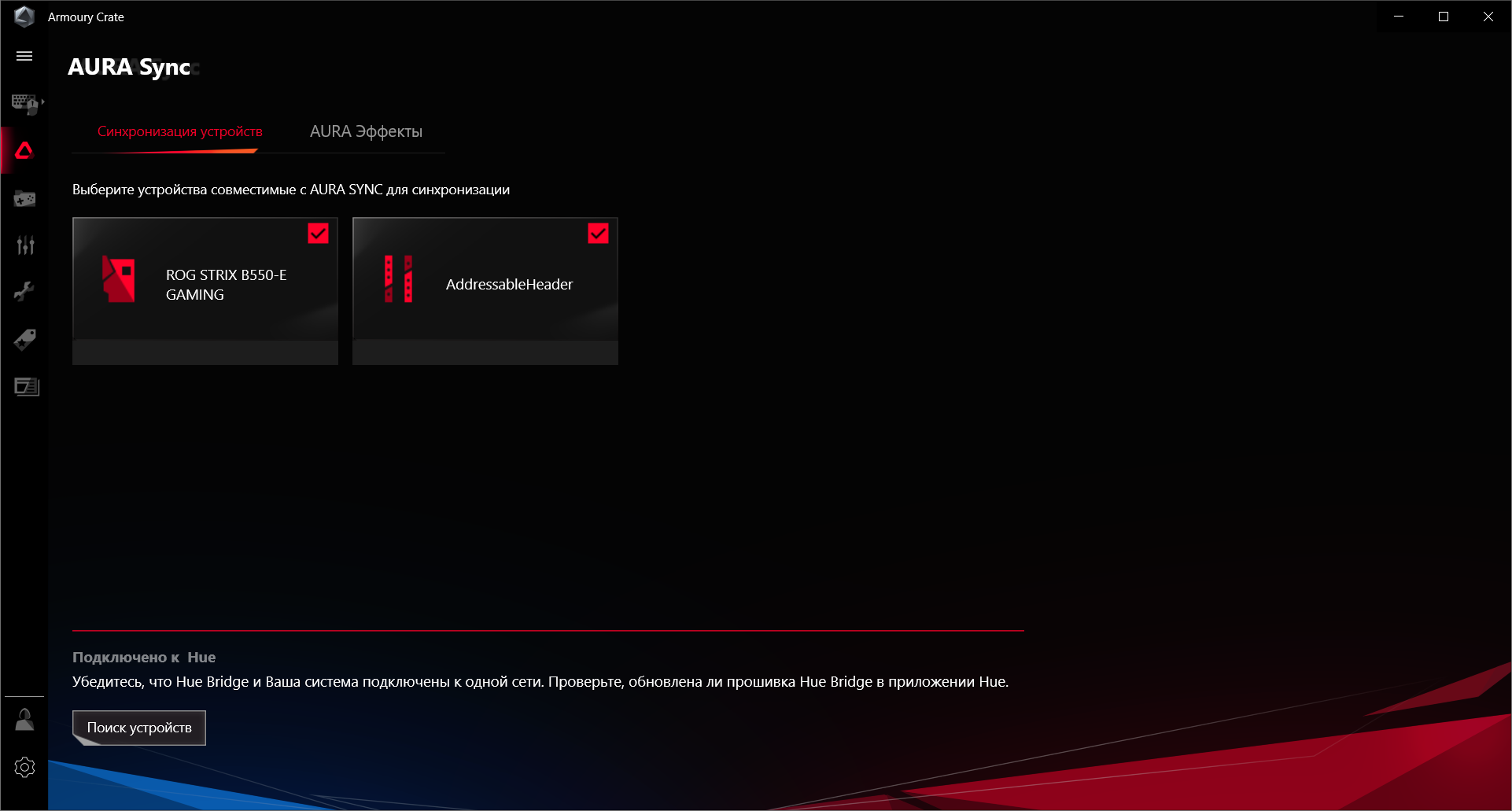

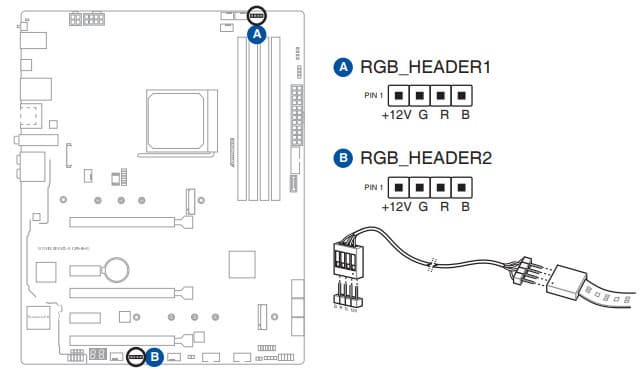

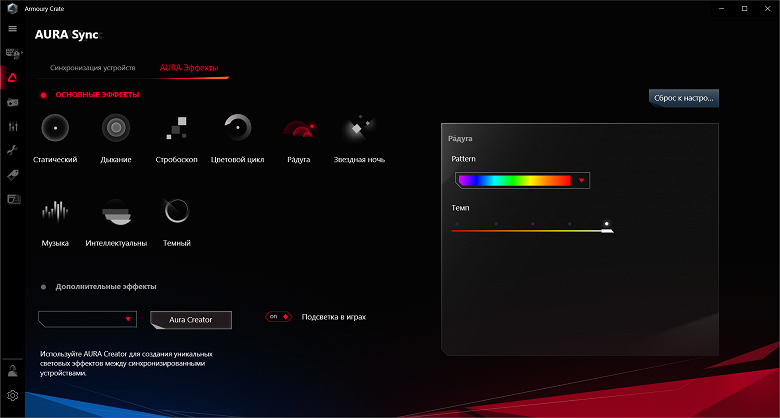

Подсветка


Все о внешней красоте

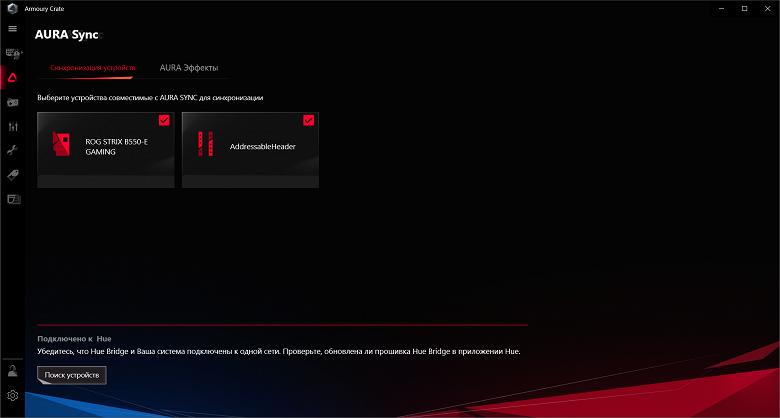

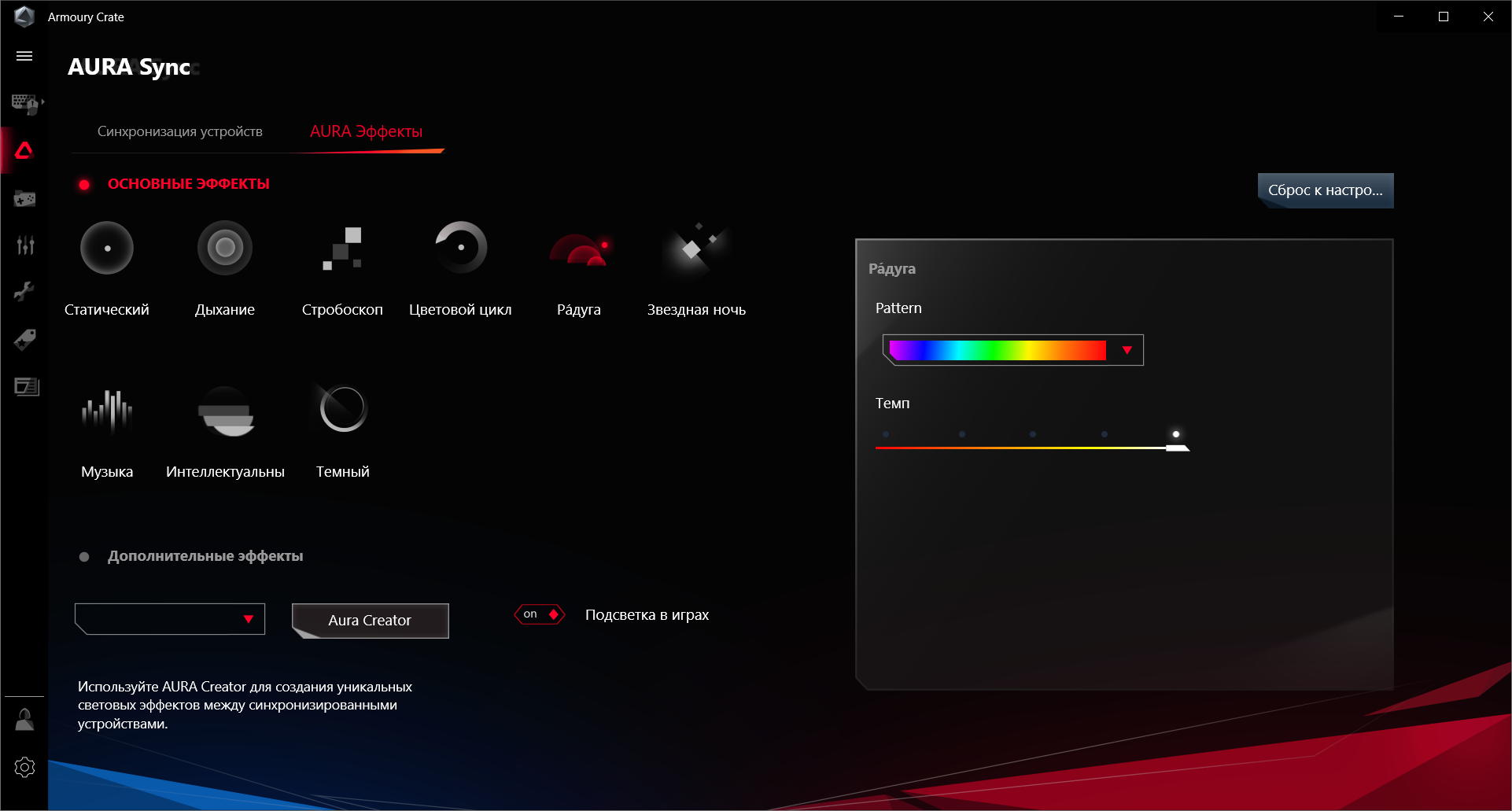

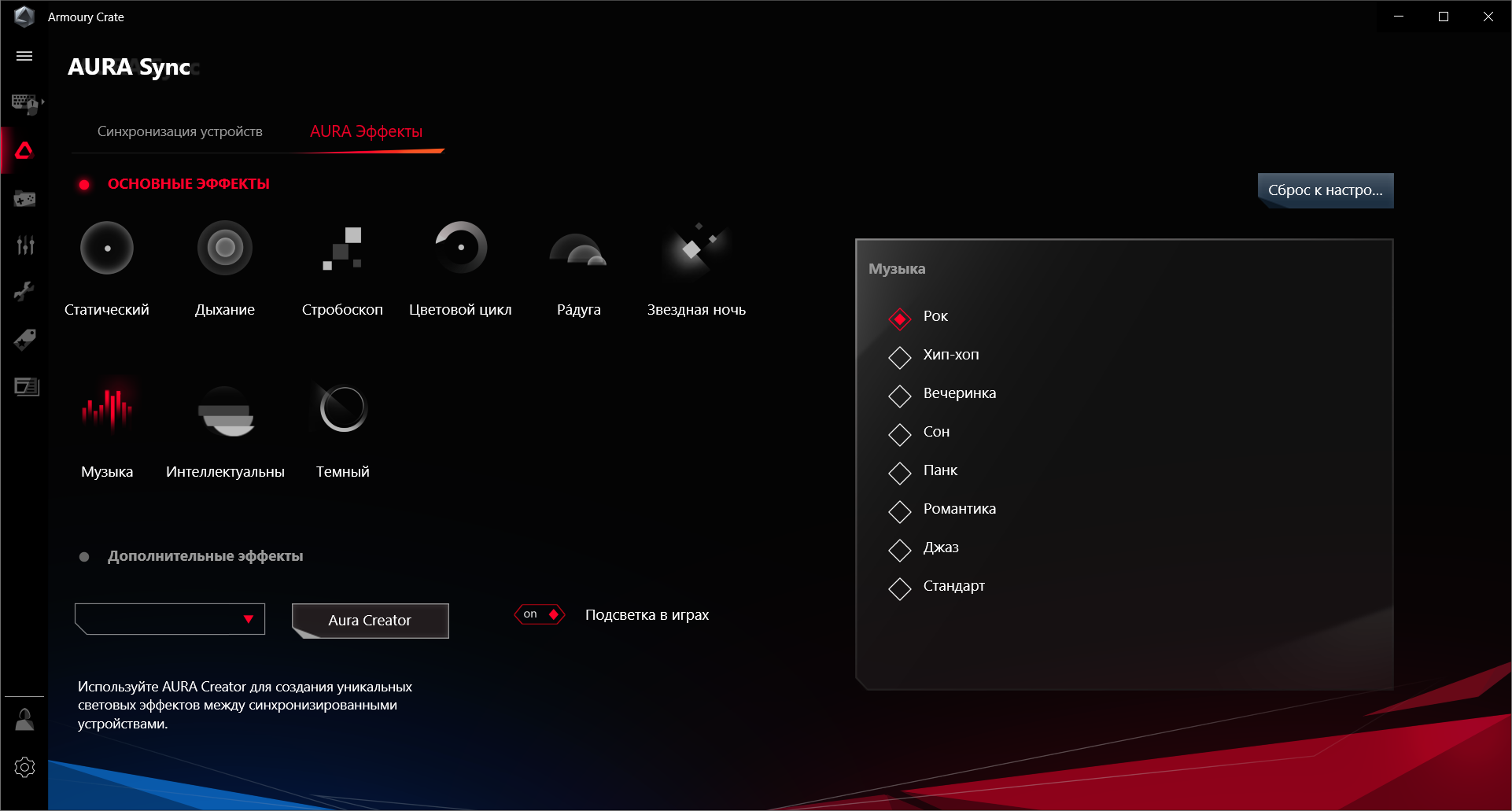

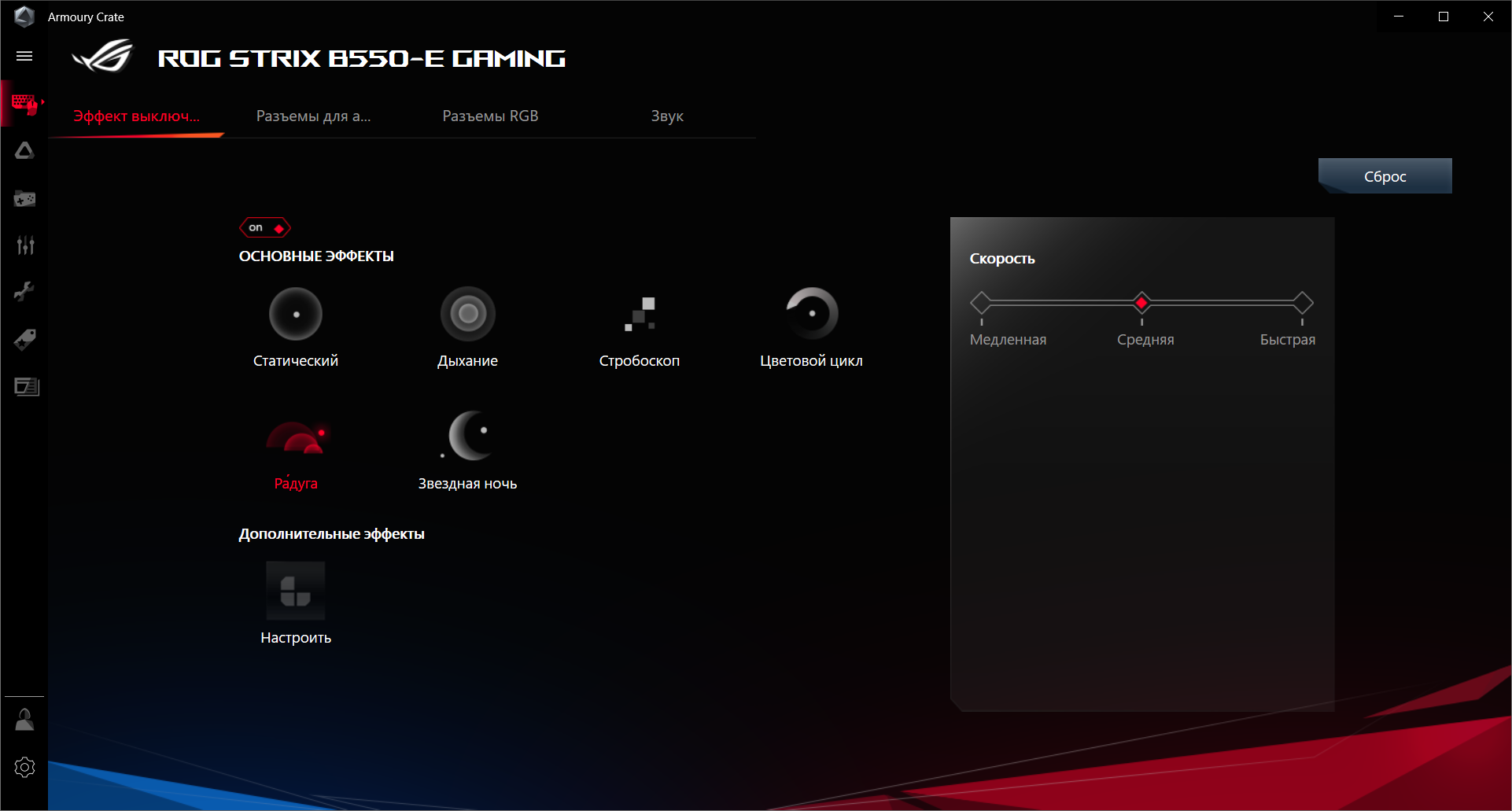

Программное обеспечение под Windows


Фирменное ПО от Asus

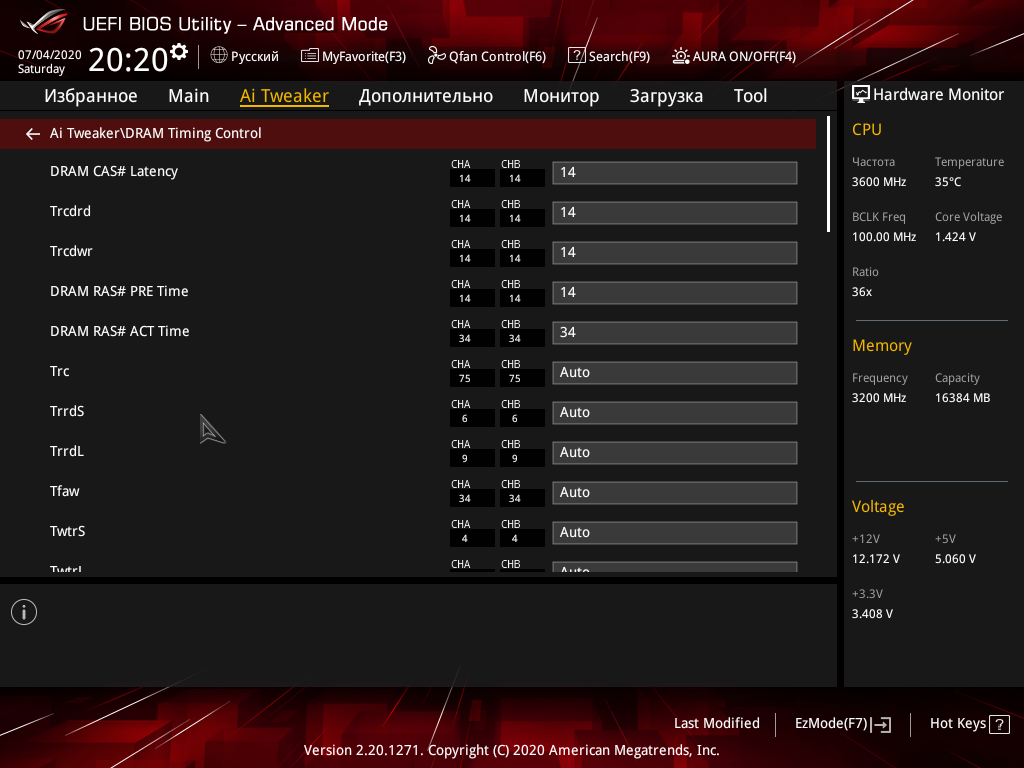

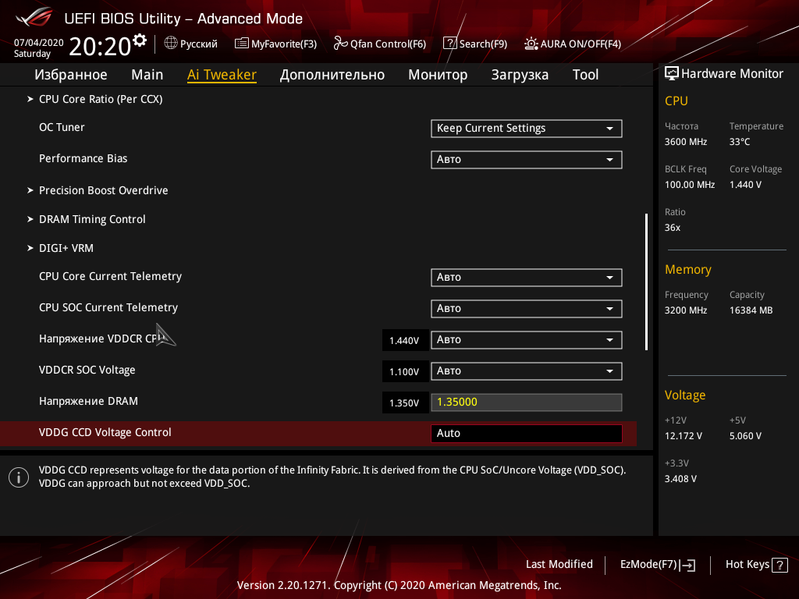

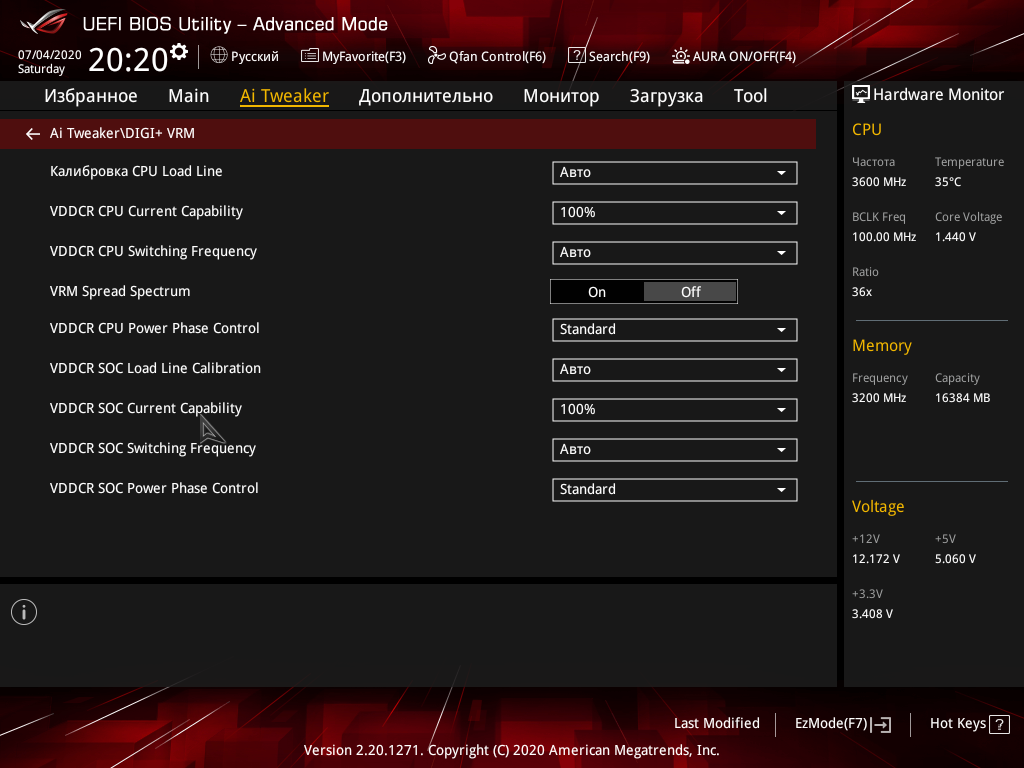

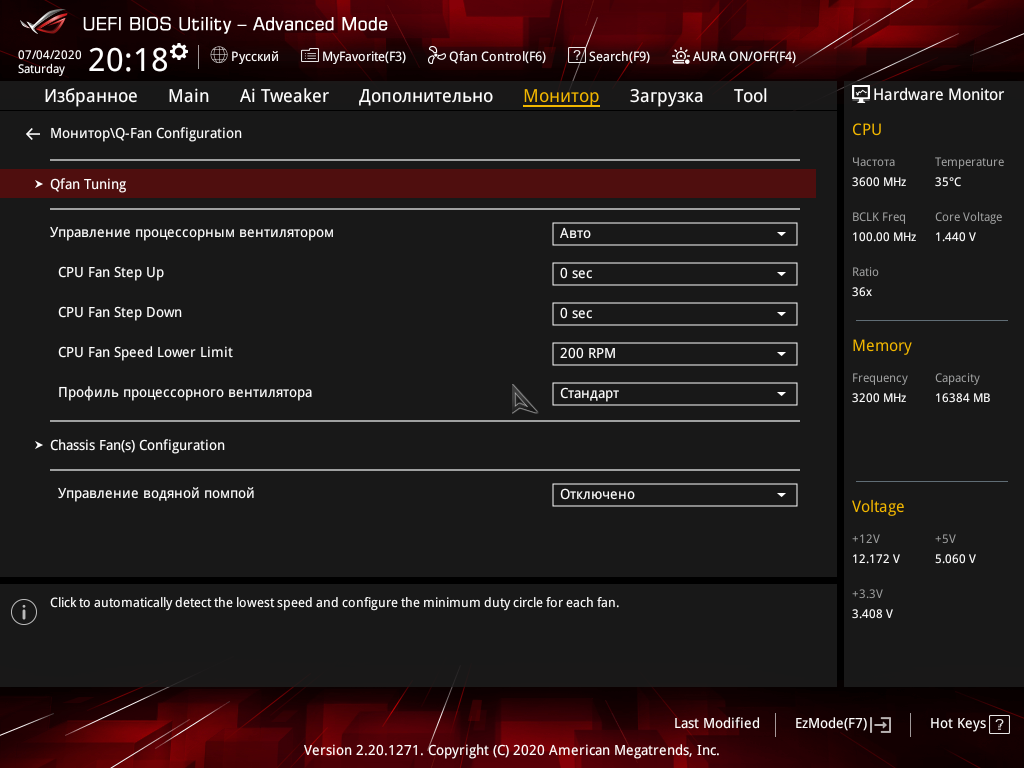

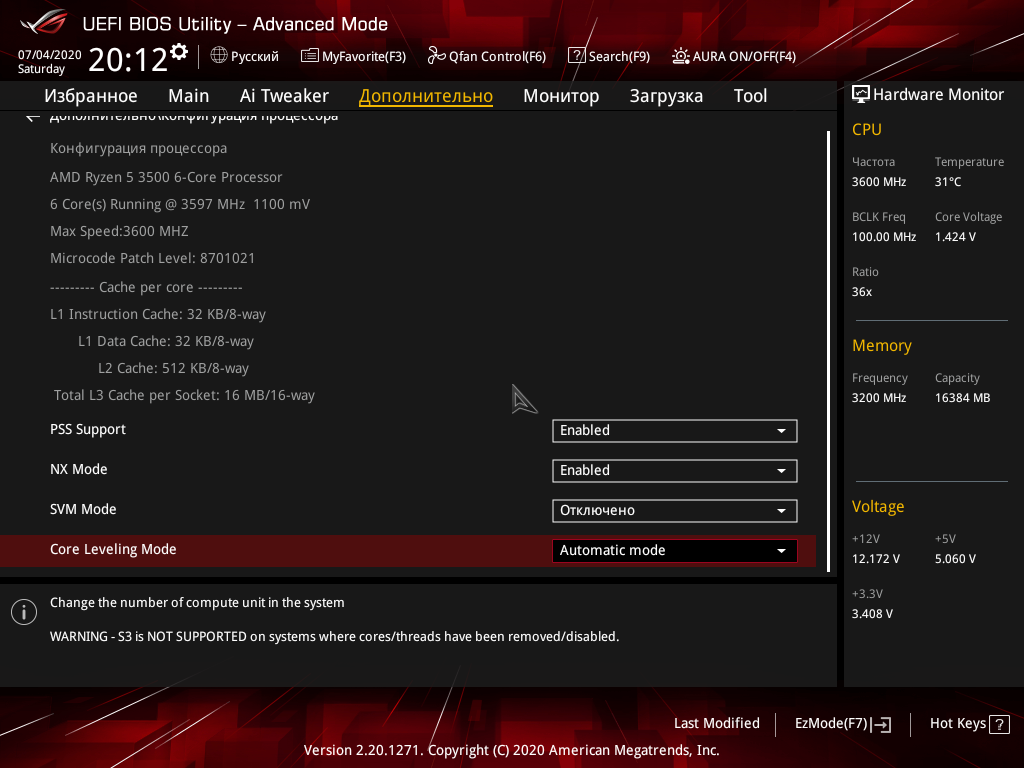

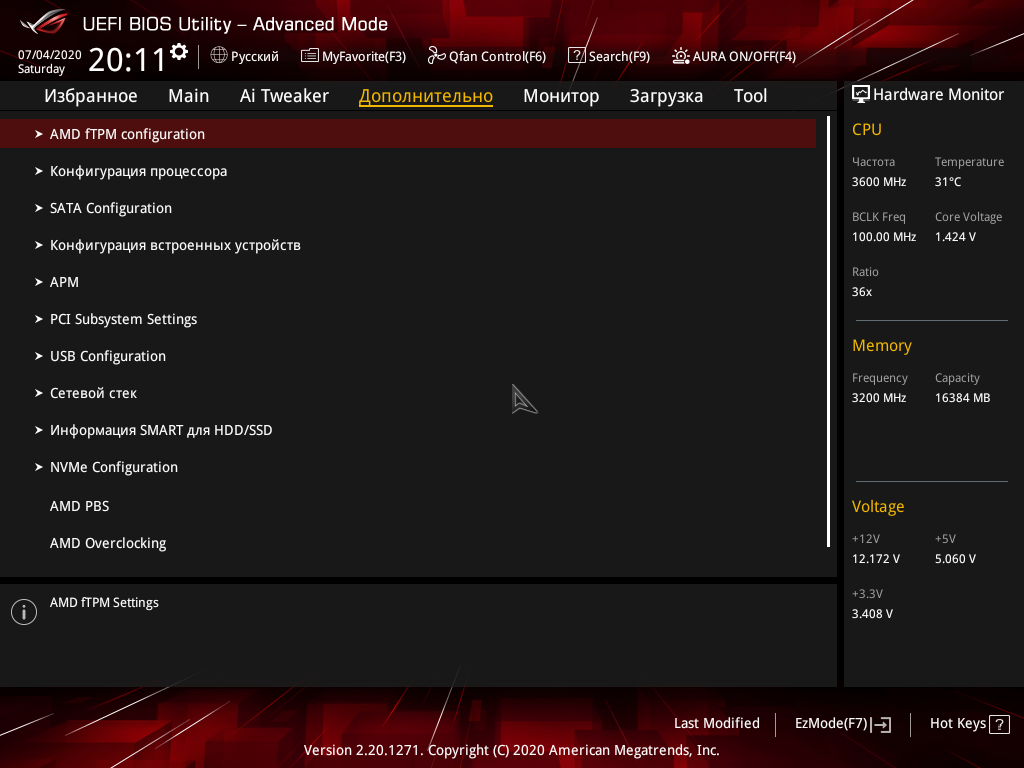

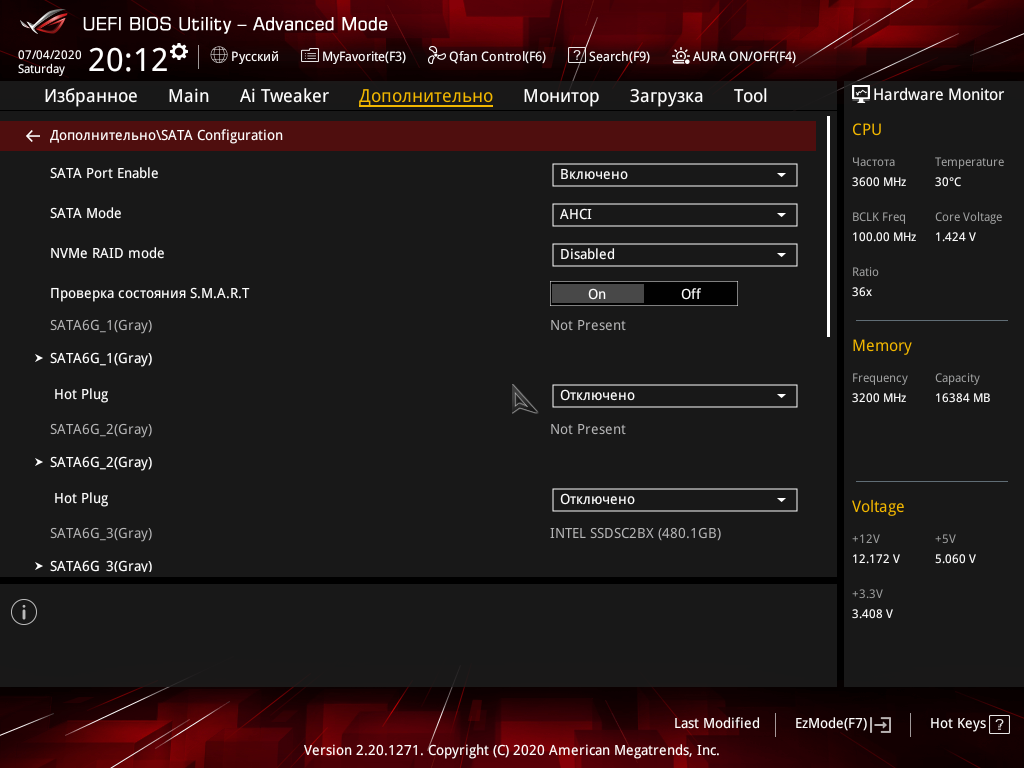

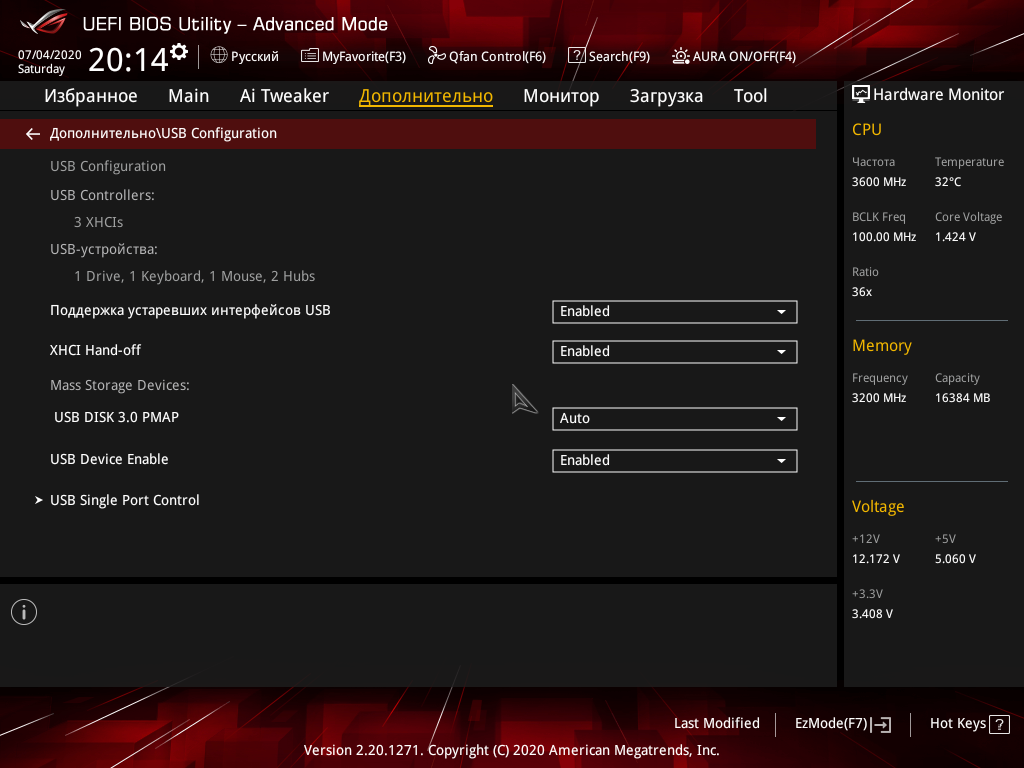

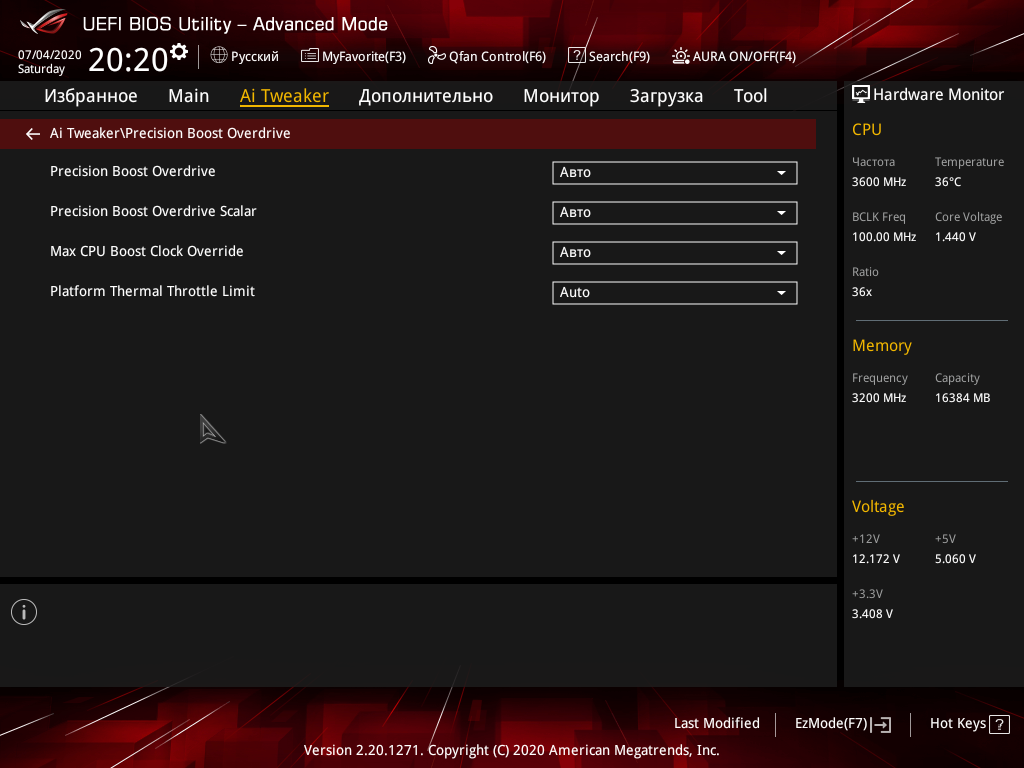

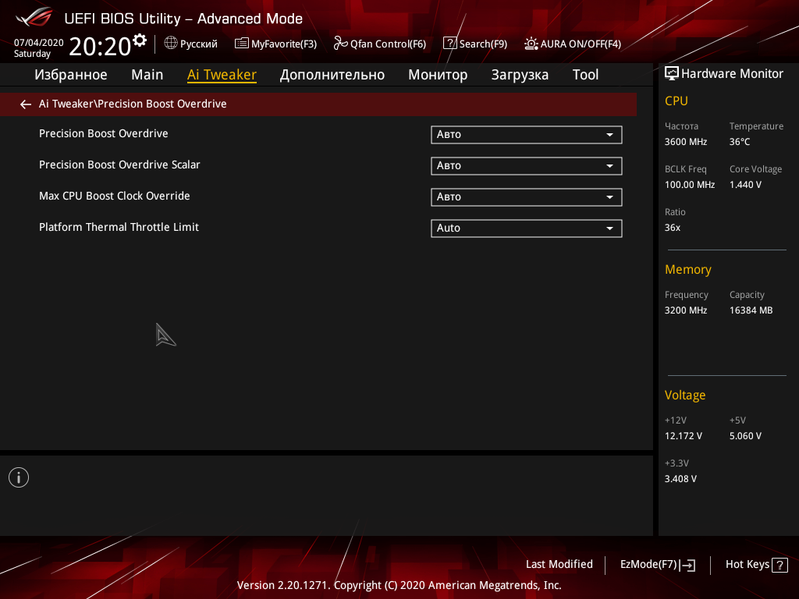

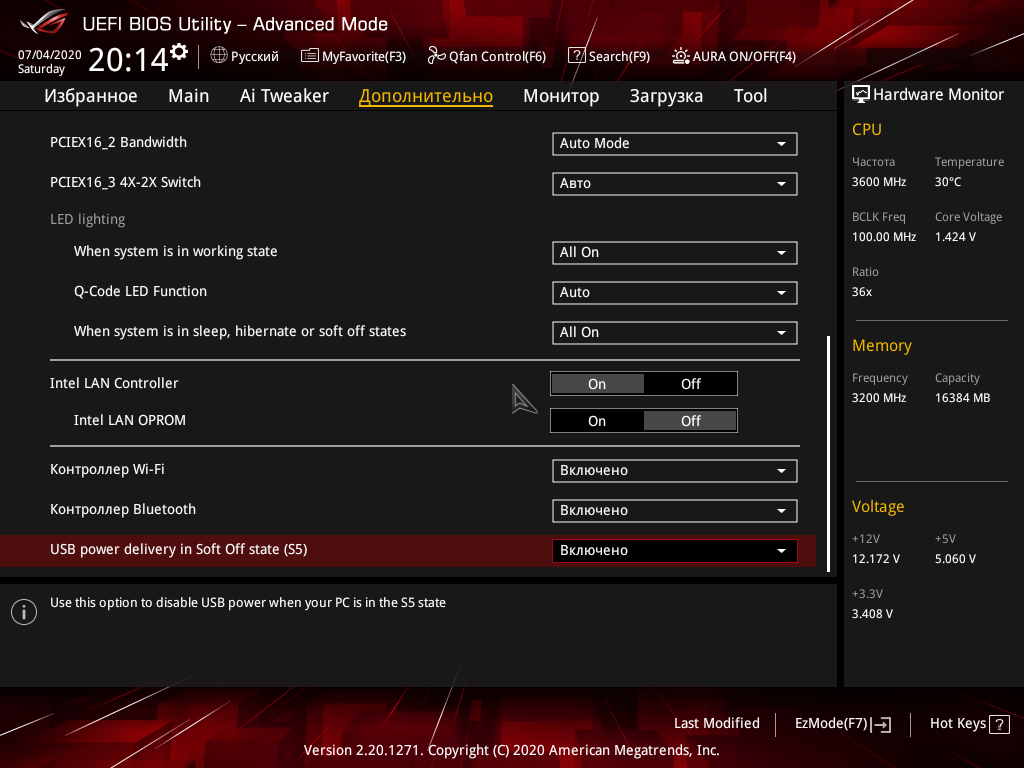

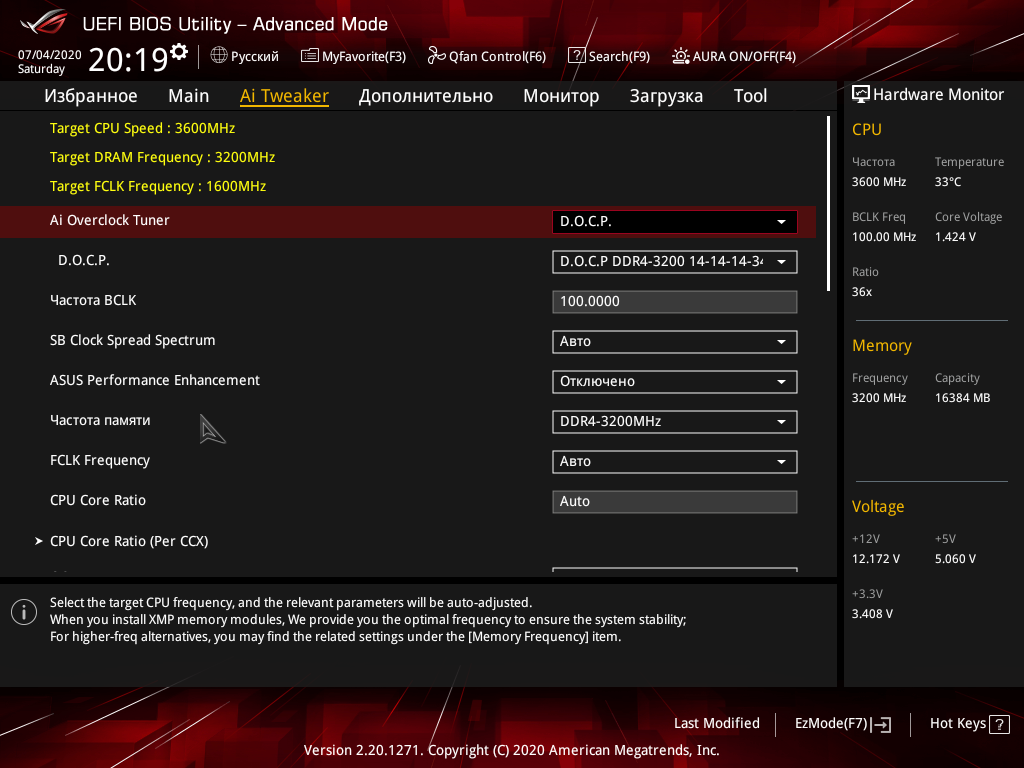

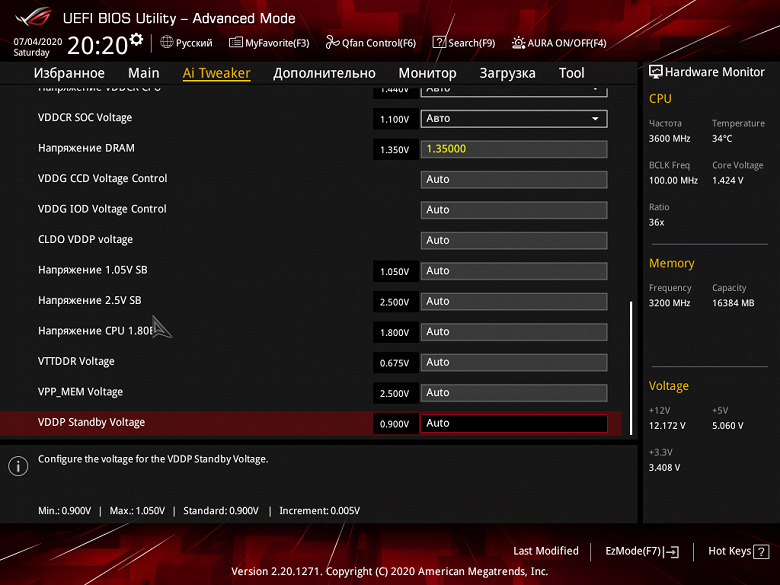

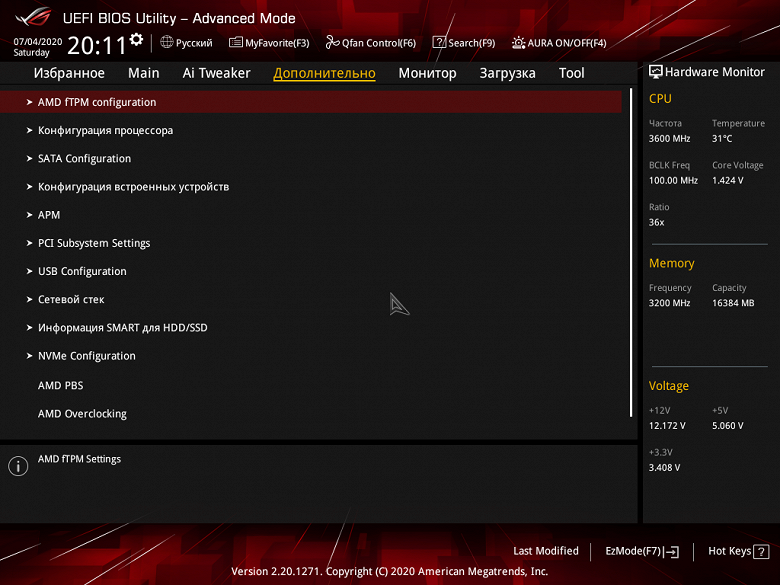

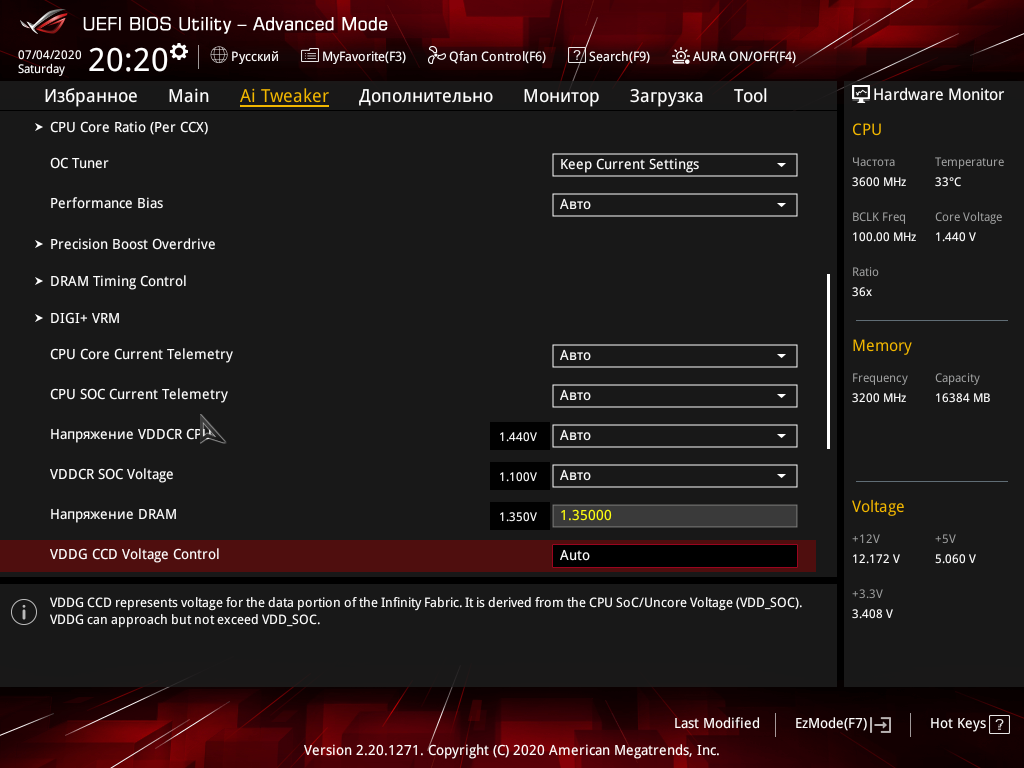

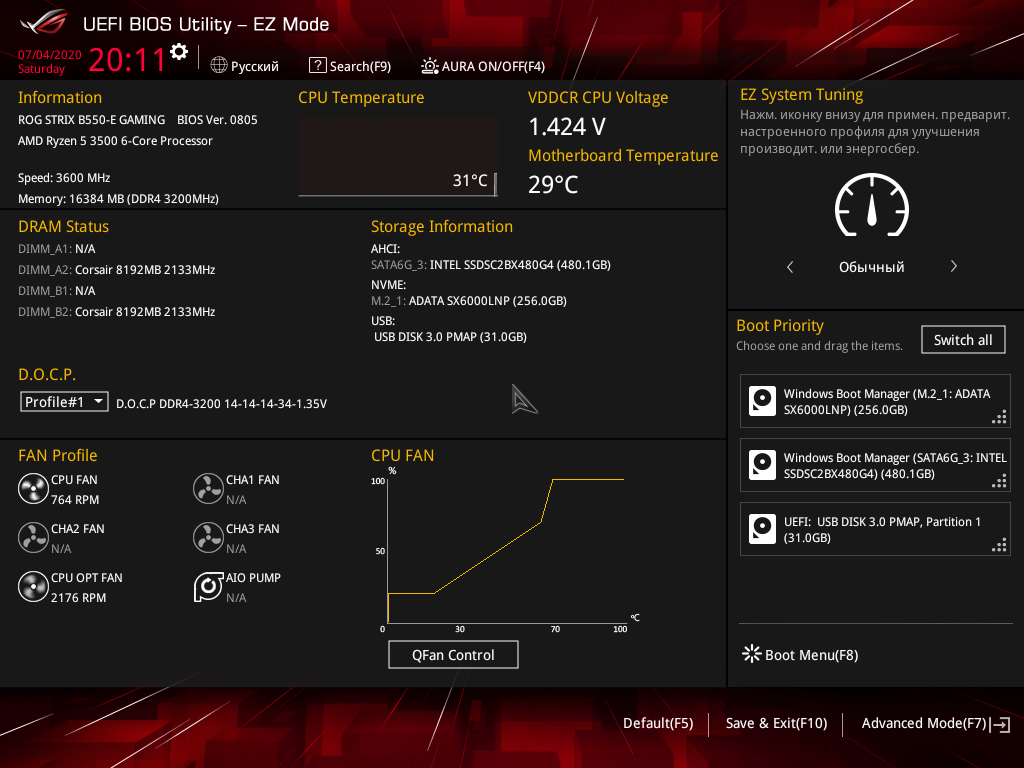

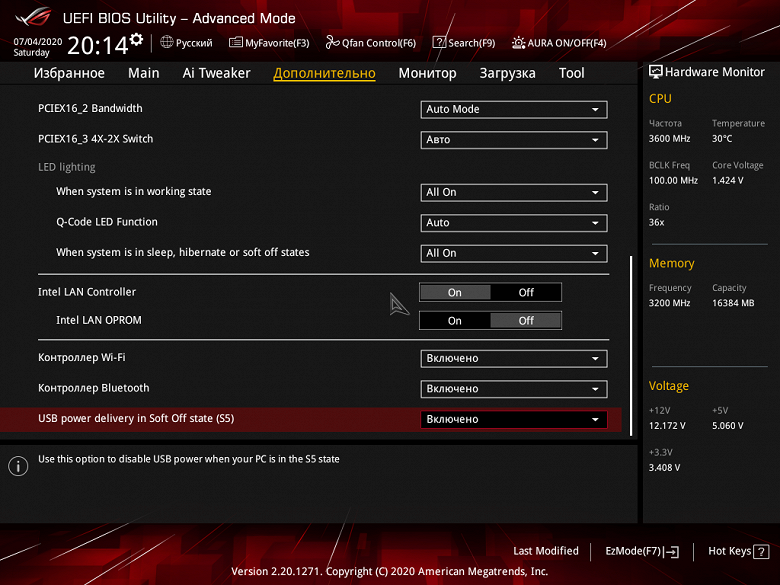

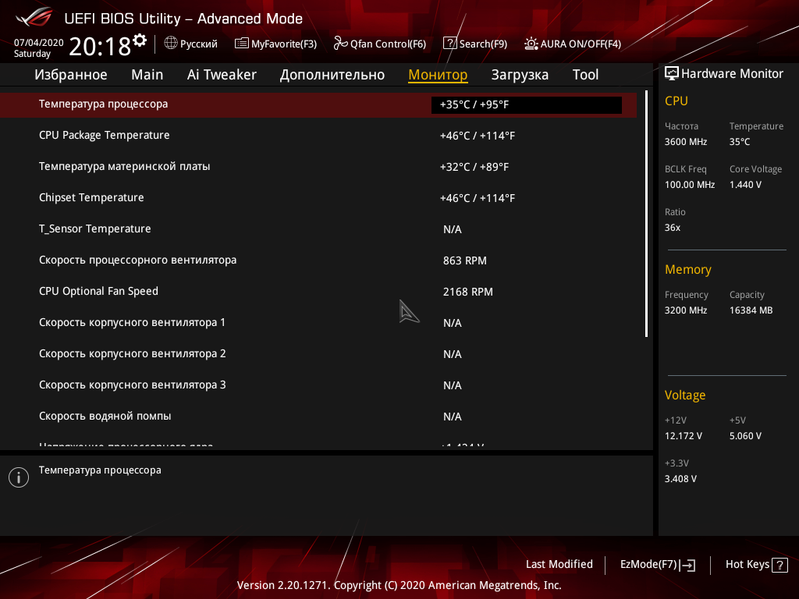

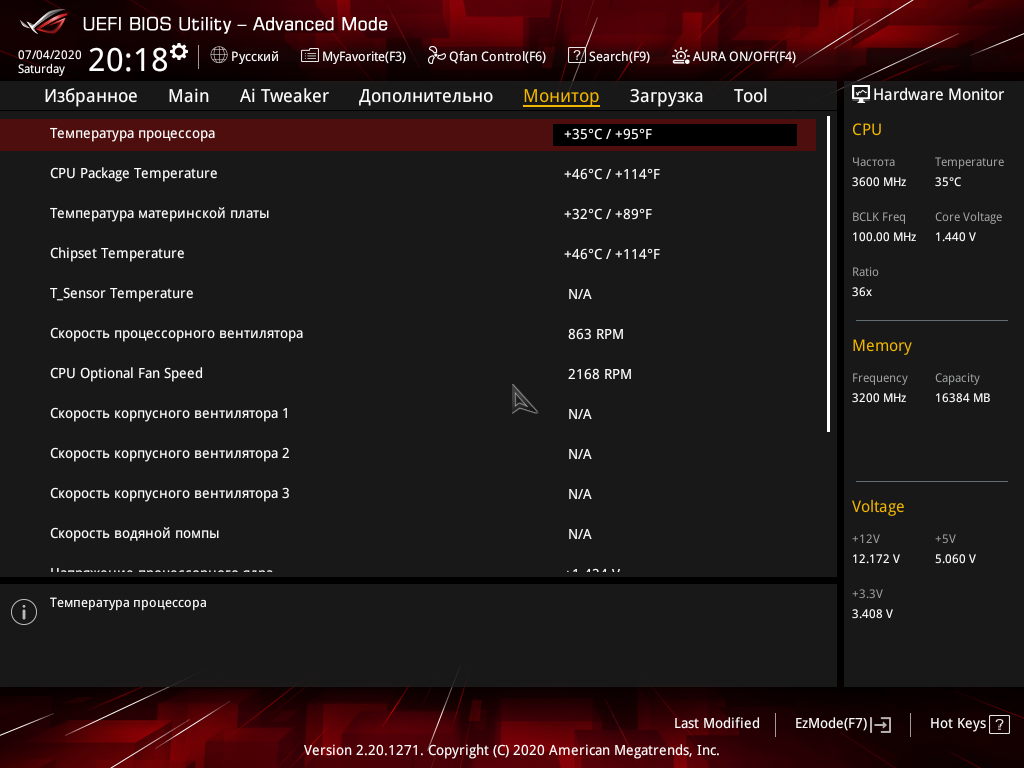

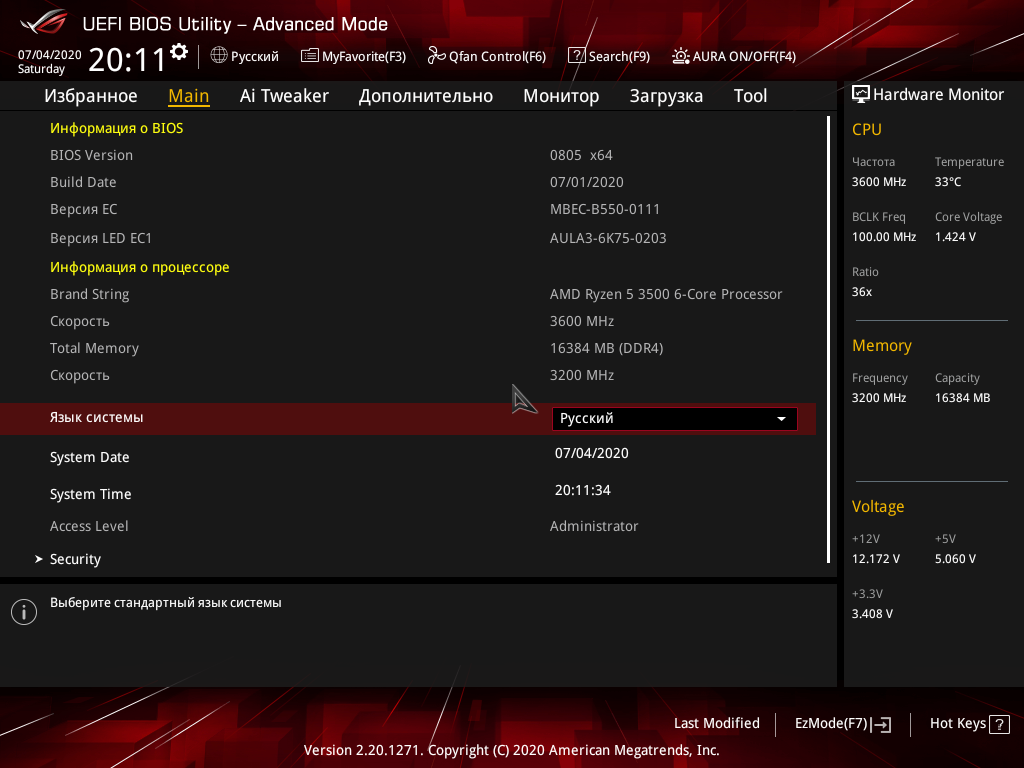

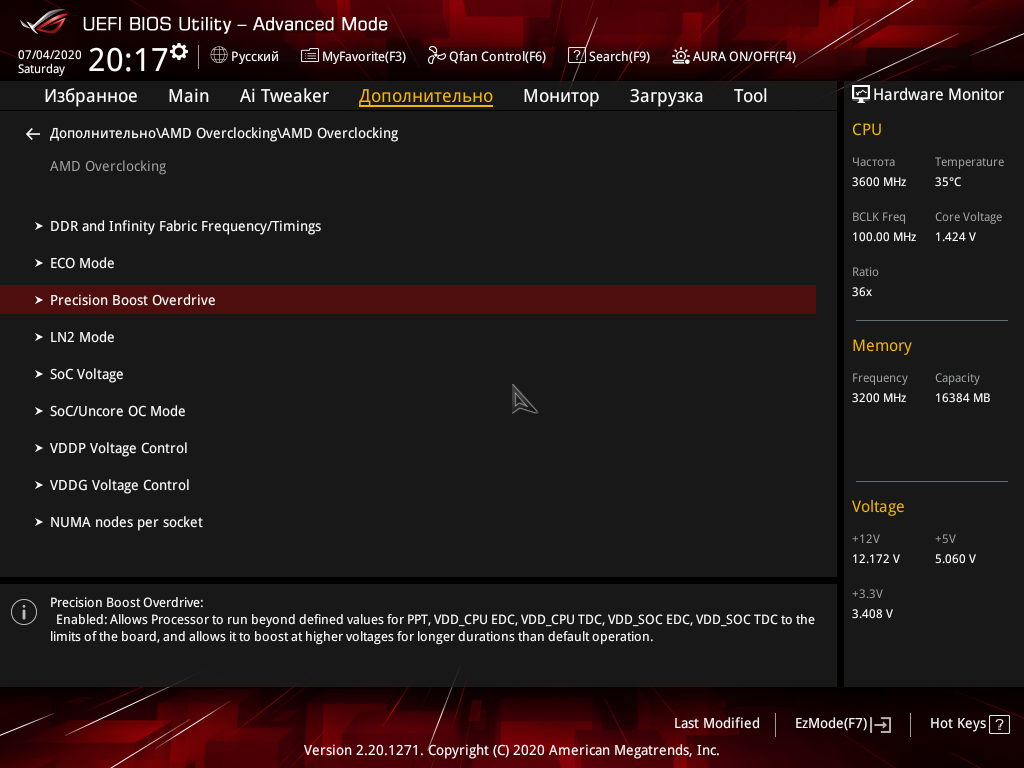

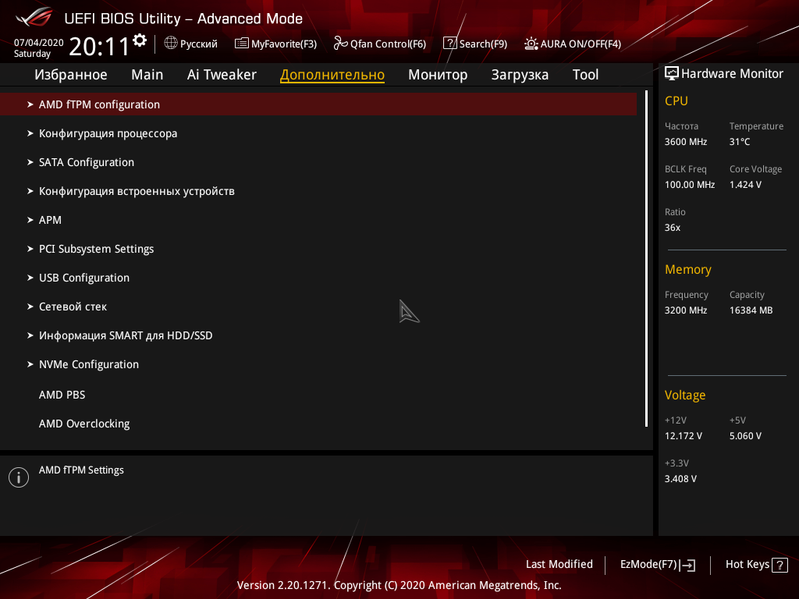

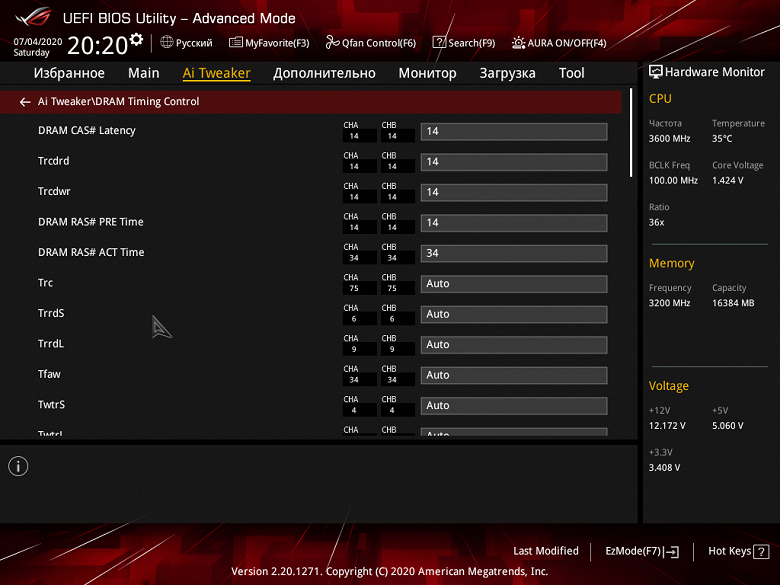

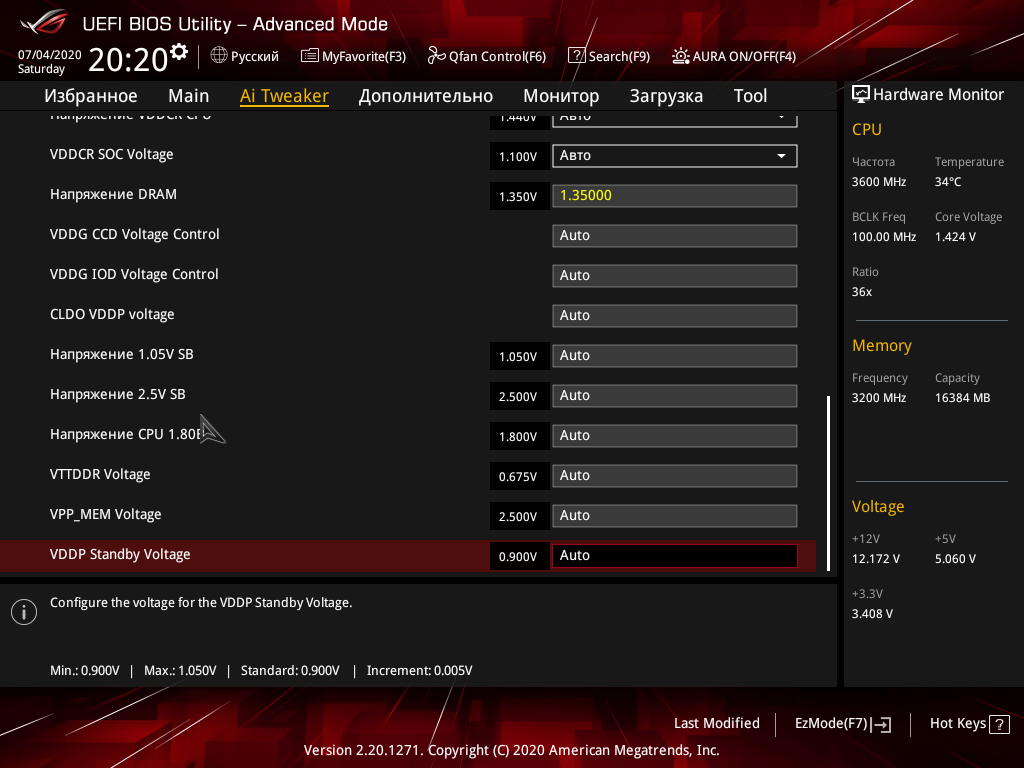

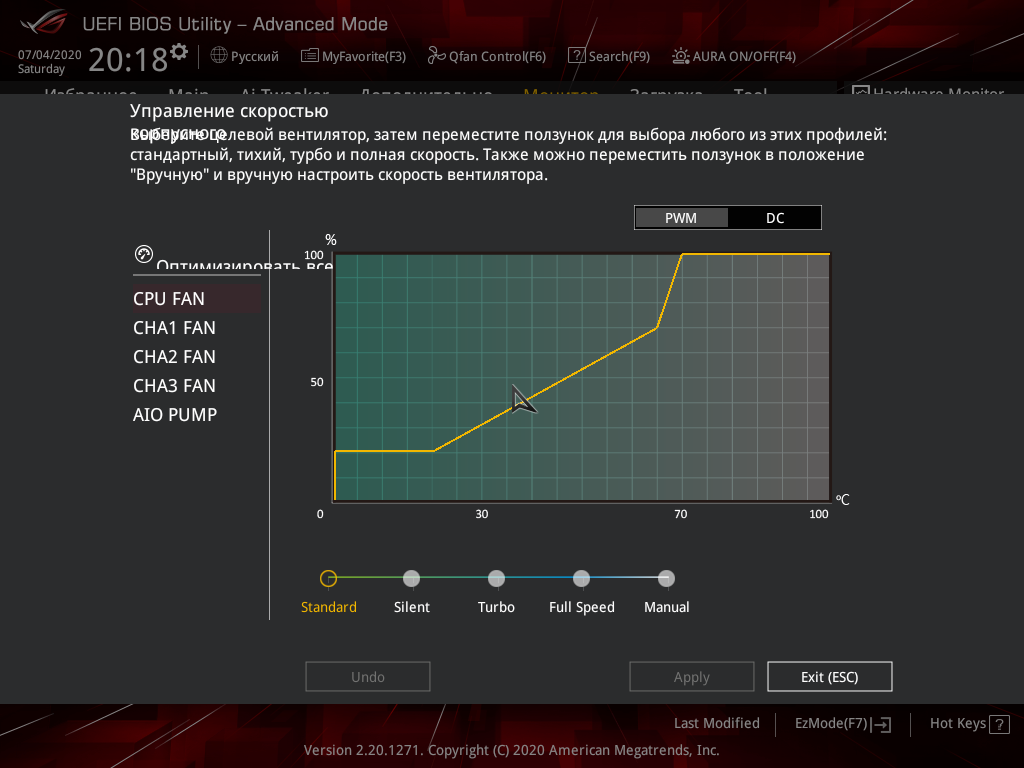

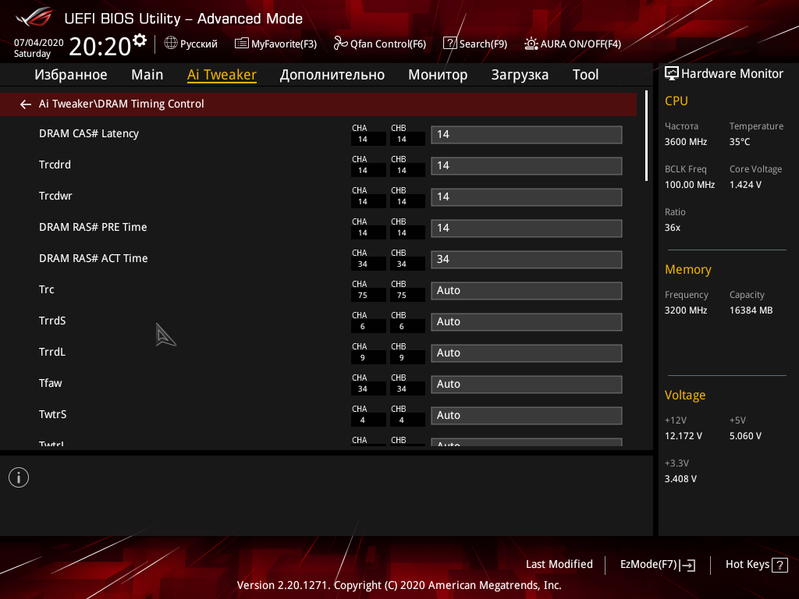

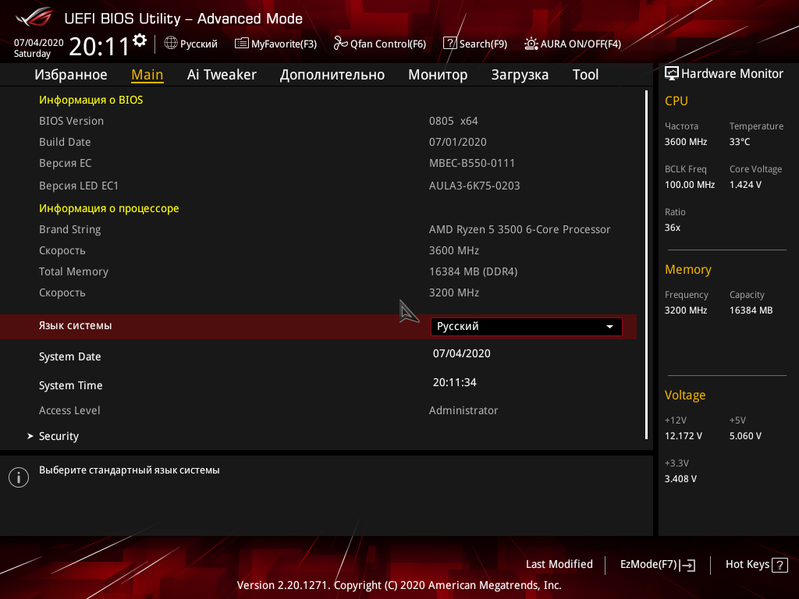

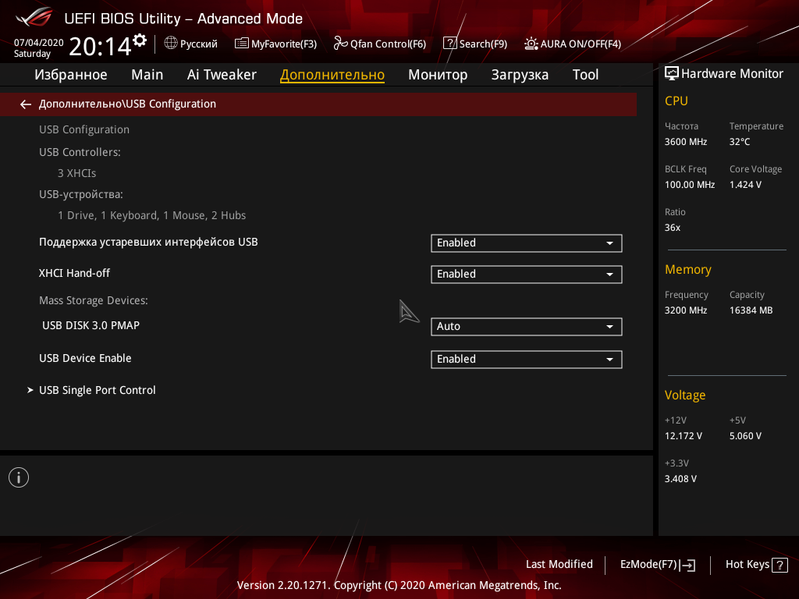

Настройки BIOS


Что нам дают тонкости настроек в BIOS

Работоспособность (и разгон)


Конфигурация тестовой системы

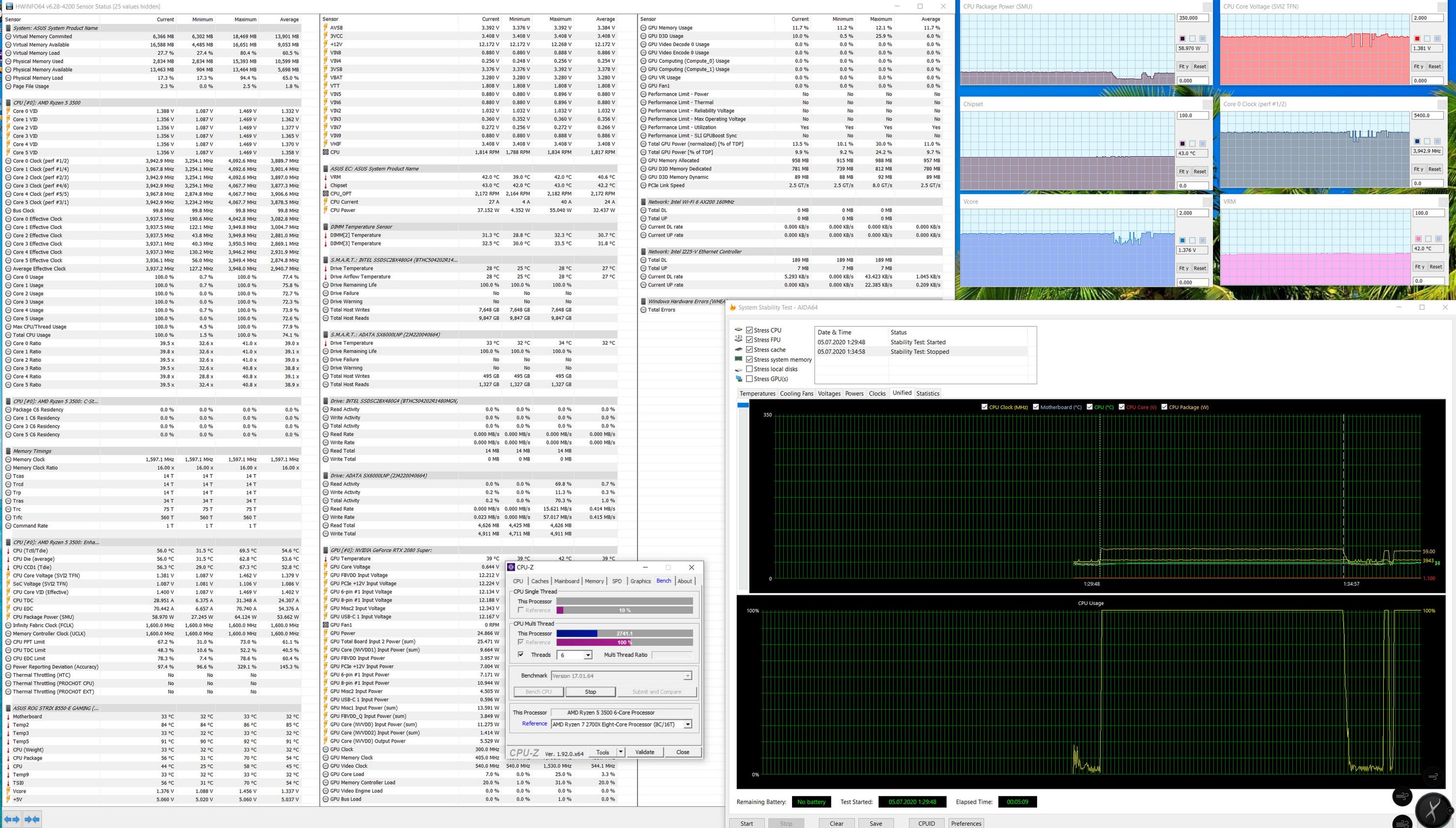

Запускаем все в режиме по умолчанию. Затем нагружаем тестами от AIDA, и CPU-Z.

Максимальная частота работы ядер получилась как 3,9 ГГц. Все же, как и ожидалось, по умолчанию, «турбо» режим выключен, и предполагаемой максимальной частоты в 4,2 ГГц мы не увидели. Нагрев процессора максимально — 69°С, блока VRM и чипсета B550 не превышал 42-44 °C, необычных явлений не замечено. Максимальное потребление процессором достигло величины в 55 Вт.

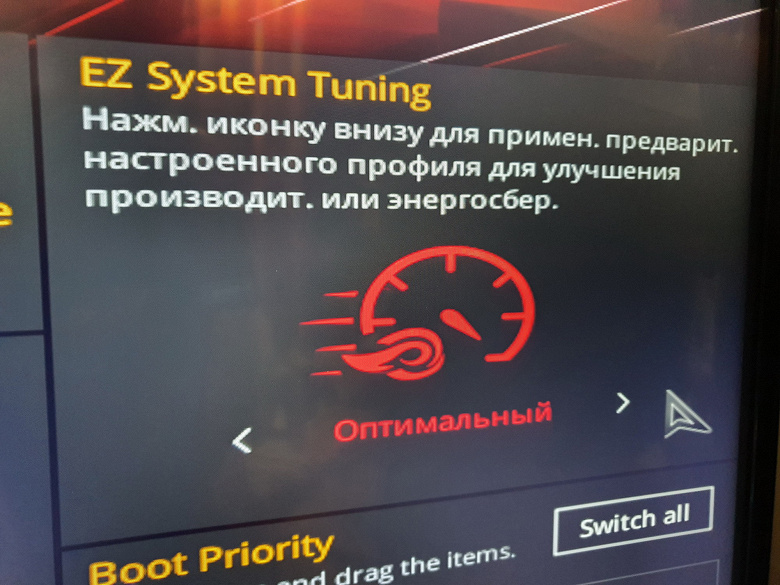

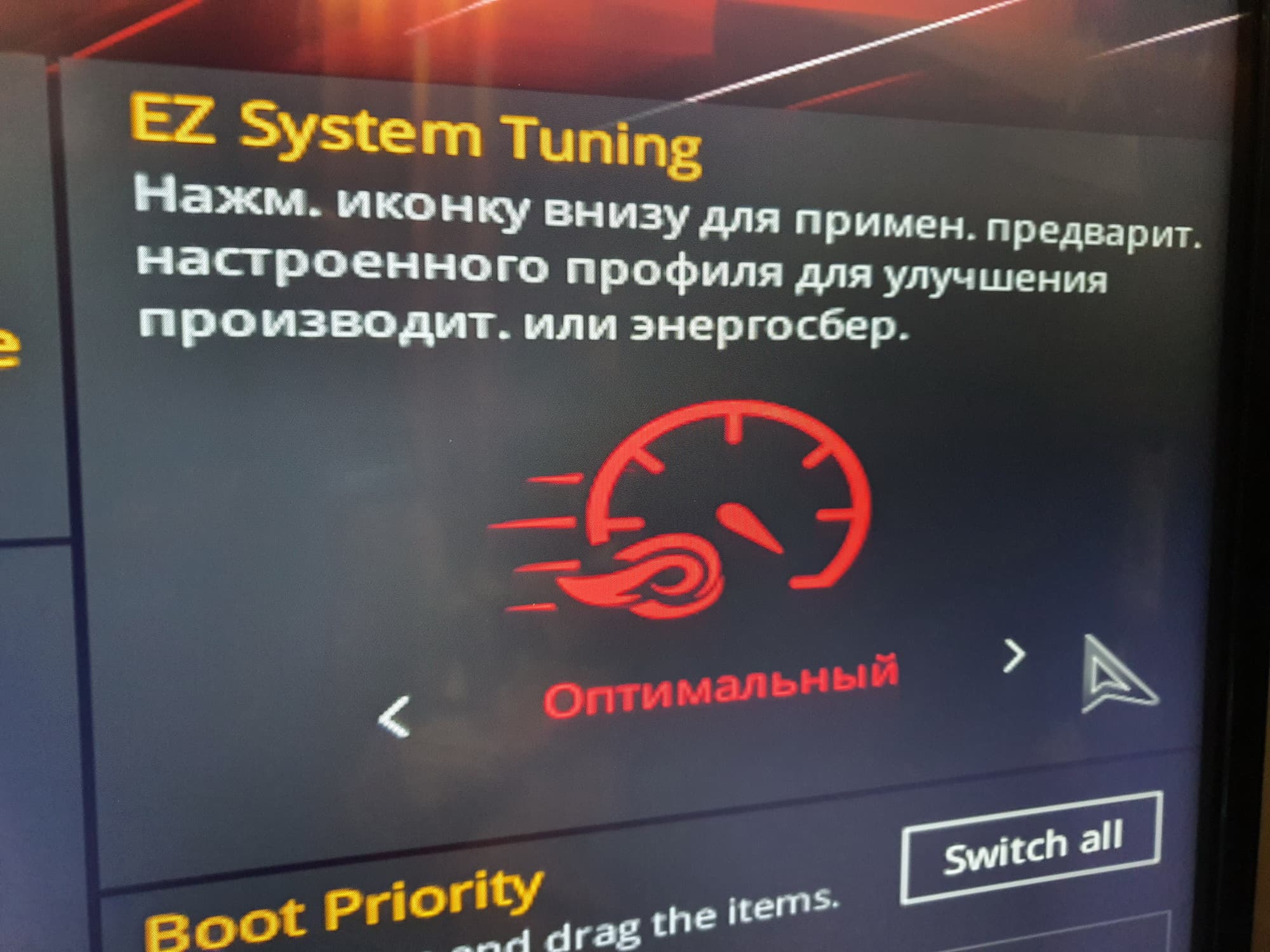

Включаем режим AI-Optimized (фирменный режим EZ System Tuning интеллектуального разгона в BIOS).

Получили прирост частоты до 4,0 ГГц. Ну как-то скромно. Ощущение, что включение AI Overclocking не снимает барьеров, не включает CPB на всю катушку. ОК, выключаем EZ System Tuning, восстанавливаем все параметры по умолчанию.

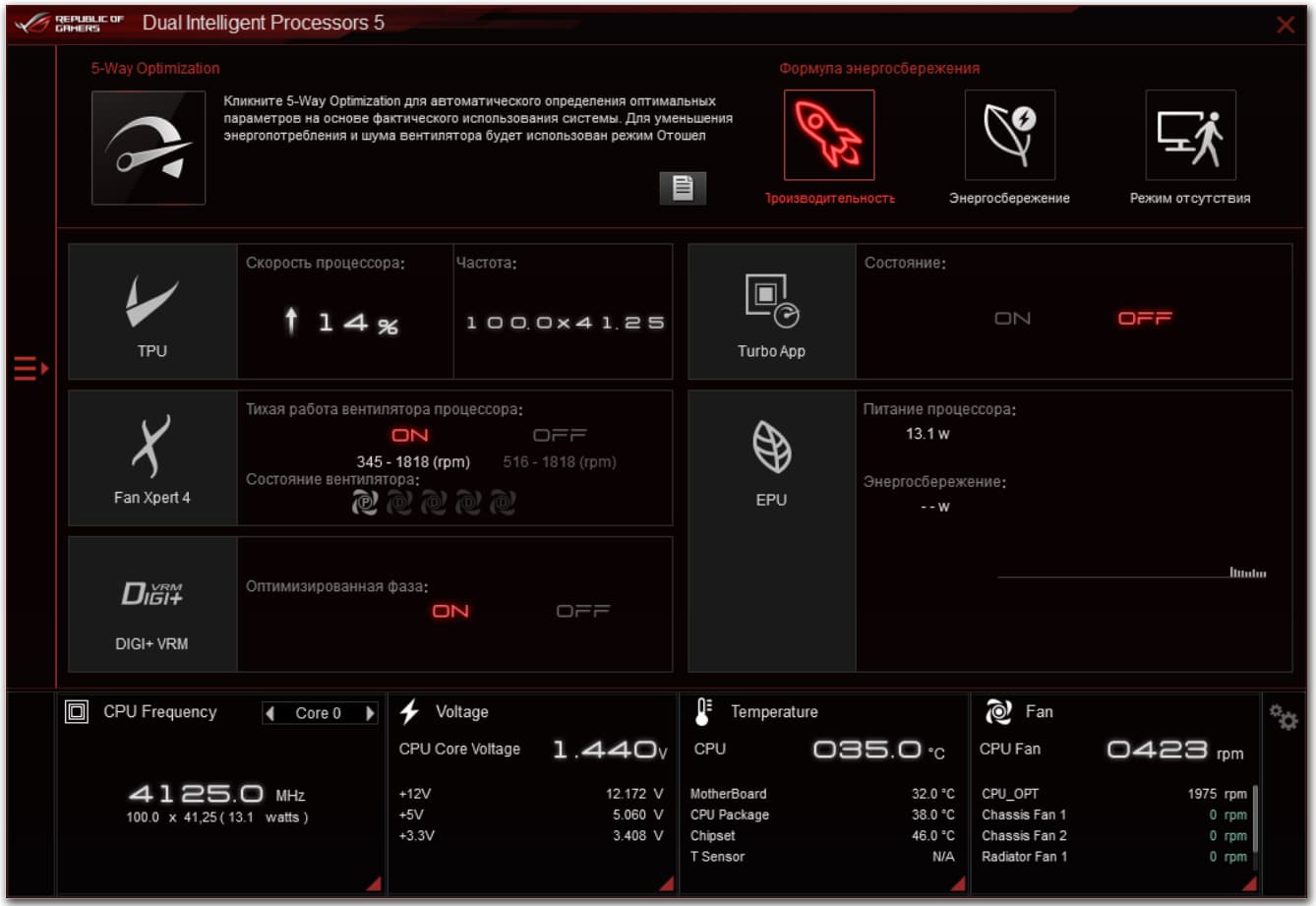

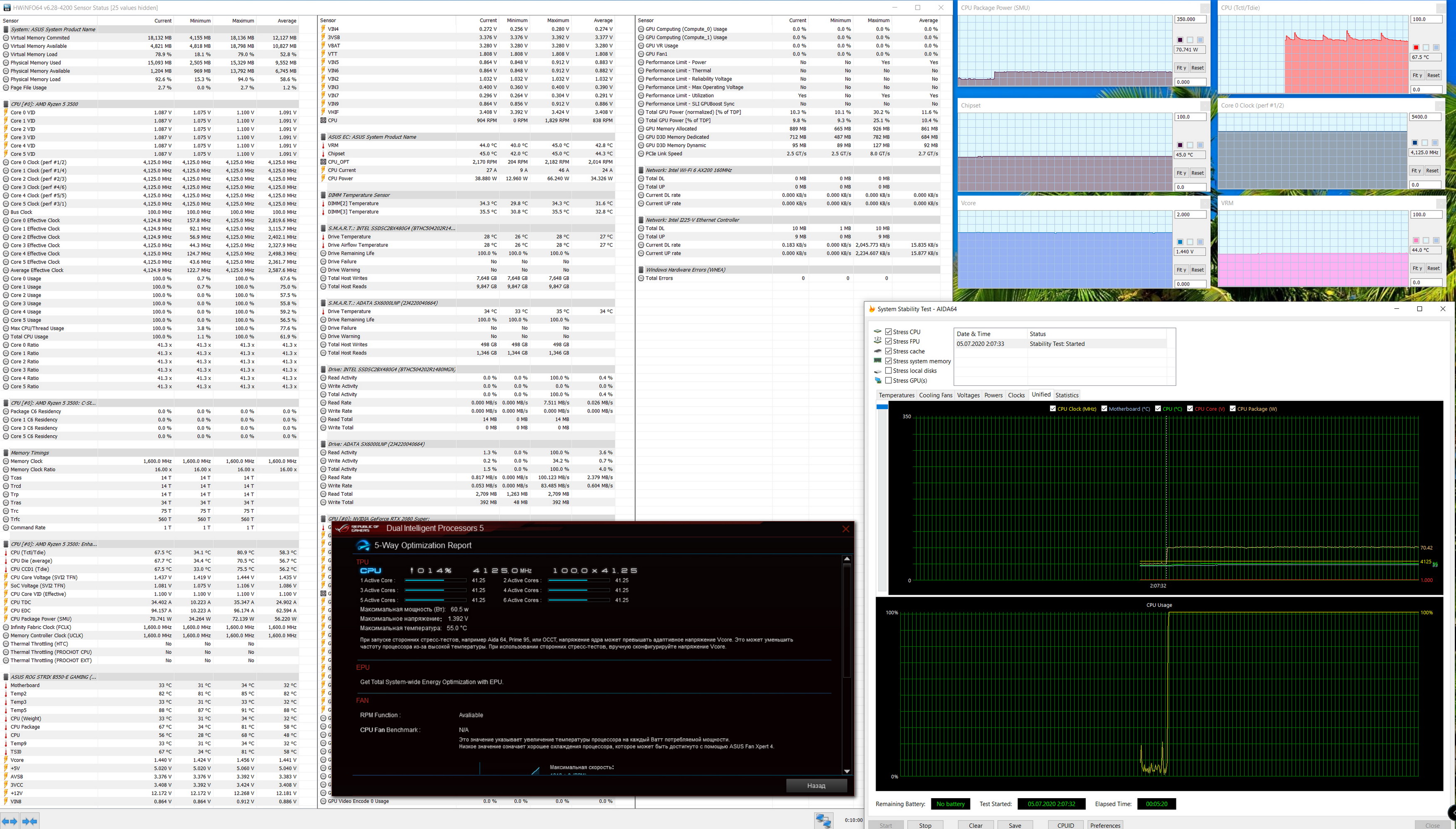

Следующий шаг: программное средство Dual Intelligent Processors 5.

Вот тут уже почти подобрались к 4,2, а именно 4,125 ГГц. Все тесты прошли на ура, приросты производительности относительно режима по умолчанию составили от 2% до 4%. Понятно, что ради этого нет смысла «париться», как и «запаривать» процессор. Впрочем, параметры работы остались в рамках нормы: лишь максимальный нагрев процессора поднялся почти до 81 градуса.

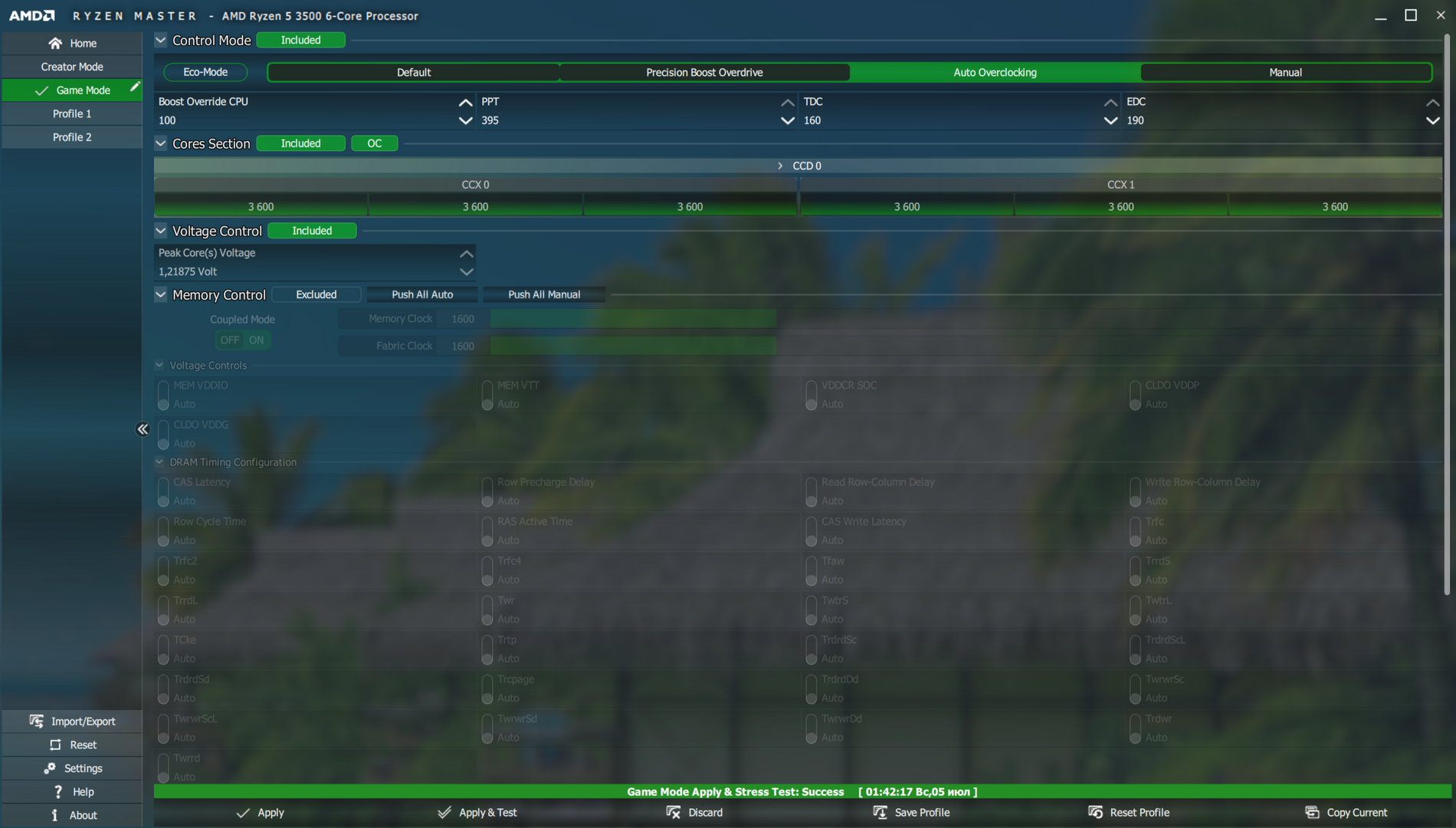

Осталось лишь попробовать фирменный инструмент от AMD — Ryzen Master. Эта программа тщательно «щупает» системные ресурсы (прежде всего систему питания), тестирует максимально возможные частоты работы процессора при условии гарантии стабильности работы. Раз у нас геймерская матплата, то сам Бог велел запустить Gamer Mode и попробовать авторазгон.

Хм...В финале получил все те же 3,9 ГГц. Вот так. Или программа «увидела», что у нас всего лишь «Стрикс», а не какой-нибудь Crosshair, или в ответ на Ryzen 5 3500 «фыркнула», что вам хватит и этого (иначе покупайте 3700 или даже 3900). Но результат явно разочаровавший.

Выводы

Asus ROG Strix B550-E Gaming — материнская плата на среднебюджетном чипсете, отнесенная к геймерской серии Strix бренда ROG, так что недешевая для свой ниши. Однако и с учетом этой оговорки ценник все же явно завышен. За примерно такие же деньги можно найти плату на AMD X570 — пусть с вентилятором на чипсете, но зато с PCIe 4.0 и более широкой поддержкой периферии.

Для среднебюджетной платы функциональность у ROG Strix B550-E Gaming очень хорошая. Она имеет 14 портов USB разных видов (включая 4 самых быстрых на сегодня), 3 слота PCIe х16 (из которых первые два получают 16 линий PCIe от процессора с возможностью создать Nvidia SLI или AMD CrossFire), слот PCIe x4 для карт расширения, 2 слота M.2, 6 портов SATA. Система питания процессора способна обеспечить работу любых совместимых процессоров в турборежиме (однако для этого потребуется серьезная СО). Плата имеет 6 разъемов для подключения вентиляторов и помп, радиаторами оснащены все накопители в слотах M.2. Дополняют картину два сетевых контроллера: проводной 2,5-гигабитный и беспроводной, реализующий Wi-Fi 802.11ac и Bluetooth 5.0. Стоит отметить очень эффектную подсветку, включая широкие возможности для подключения дополнительных RGB-устройств.

В общем, плюсов у данной платы много, осталось лишь решить вопрос с сильно завышенными ценами. В нынешнем виде такие решения мало кого заинтересуют — разве что отсутствием вентилятора на чипсете.

Напомню, что чипсет AMD B550 предусматривает поддержку процессоров Ryzen 3-го и будущего (4-го) поколений с PCIe 4.0, однако сам аппаратно реализует только PCIe 3.0. Это надо учитывать, размещая, например, накопители в слотах M.2 (ибо один из них подключается к процессору и потому реализует PCIe 4.0, а второй — к В550, и потому там скорость обмена информацией ограничена интерфейсом PCIe 3.0). Собственно, это и является одной из причин того, что чипсет не сильно греется и ему не требуется вентилятор, в отличие от AMD X570. Вторая причина низкого нагрева чипсета в том, что В550 произведен силами ASMedia по относительно тонкому техпроцессу, в отличие опять же от X570, который выпущен самой компанией AMD по более старому техпроцессу.

Несмотря на официальные спецификации AMD, платы на В550 прекрасно работают с процессорами Ryzen предыдущих поколений (разумеется, с учетом возможностей этих процессоров в плане поддержки тех же USB-портов).

И что еще важно: технологии авторазгона AMD тщательно «щупают» систему питания и выставляют максимально возможные частоты работы только на решениях премиального уровня, так что под разгон надо приобретать плату серьезного уровня (и, скорее всего, про В550 в этом плане надо забыть, довольствуясь заложенными технологиями авторазгона). Также не забывайте, что даже для автоматического разгона нужны очень приличные СО.
