Обзор роутера Xiaomi Mi Router AC2100 с поддержкой 802.11ac и портами 1 Гбит/с

Сетевые продукты компании Xiaomi достаточно давно известны на нашем рынке, хотя и преимущественно среди энтузиастов, которые готовы тратить значительные усилия на настройку, вместо того чтобы «включить и использовать». Причина, в частности, в том, что многие из них ориентированы исключительно на китайских пользователей и имеют только этот вариант локализации программного обеспечения (веб-интерфейса) и документации. Учитывая привлекательную стоимость для своих технических характеристик, некоторые из моделей покупаются с целью дальнейшего обновления на альтернативные версии программного обеспечения. Заметим, что в общем случае данный процесс не самый простой, так что говорить о том, что этот сценарий будет востребован массовым пользователем, пожалуй, не стоит.

Xiaomi Mi Router AC2100 на момент подготовки статьи предлагался примерно от 2500 рублей. Конкурентами по стоимости являются преимущественно другие модели этого же производителя, в частности Xiaomi Mi Router 3G/4/4A, а также младшие устройства других брендов. Правда, тут надо отметить немного необычную конфигурацию модели: роутер оборудован гигабитными проводными портами, а схема беспроводных точек доступа — 2100=300+1733. То есть компания уделила особое внимание диапазону 5 ГГц, реализовав в нем схему 4×4. Оценить ее необходимость на практике непросто, поскольку подавляющее число клиентов оборудовано двумя или одной антенной, что обеспечивает скорости подключения 867 и 433 Мбит/с соответственно, а клиенты с поддержкой скорости подключения 1733 Мбит/с очень редки. Так что с точки зрения именно скорости использование четырех антенн обычно не будет иметь смысла. Но если говорить об устойчивости связи и зоне покрытия, то, в общем случае, такая конфигурация может быть полезна.

Еще один термин, который часто (и давно) упоминается при обсуждении этого вопроса — технология MU-MIMO. Судя по маркетинговым материалам, она должна обеспечить существенный рост суммарной производительности точки доступа при обслуживании нескольких «простых» клиентов, позволяя точке доступа работать с ними одновременно. К сожалению, проверить ее на практике все еще не представилось возможности, поскольку требуется обязательная поддержка и на стороне клиента, а с этим ситуация грустная. При этом диапазон 2,4 ГГц реализован скорее в формате «чтобы было»: минимальная схема 2×2 с максимальной скоростью подключения 300 Мбит/с, а по факту — 144 Мбит/с из-за использования канала только 20 МГц (по крайней мере, при выборе региона «Китай»). Что касается прошивки — китайский интерфейс и базовые возможности. Посмотрим, чем может быть интересно данное устройство отечественному пользователю.

Комплект поставки, внешний вид и аппаратные характеристики

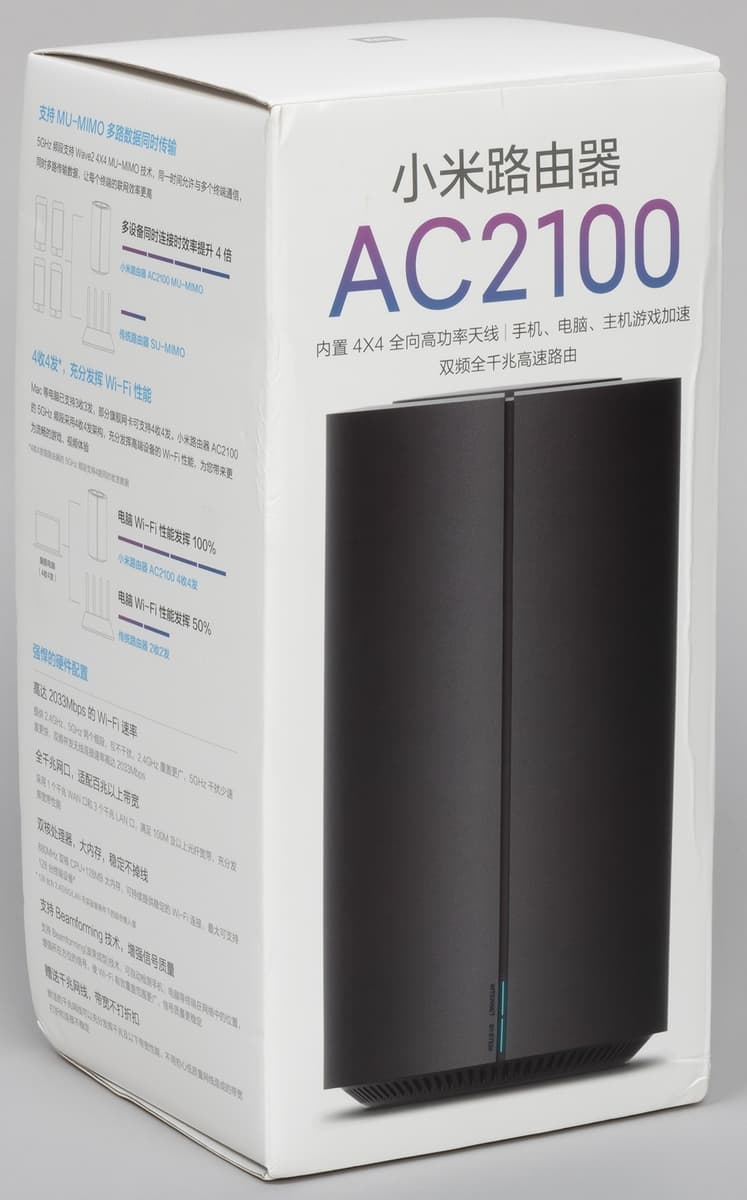

Роутер поставляется в обычной картонной коробке. Судя по нашему экземпляру, она способна защитить устройство только от некоторых опасностей транспортировки. Оформление — исключительно на китайском языке. Из ключевых характеристик производитель отмечает гигабитные проводные порты, покрытие беспроводной сети в 200 м², возможность обслуживания 128 устройств.

Из других особенностей и характеристик упоминаются: поддержка 802.11ac Wave2 в диапазоне 5 ГГц с MU-MIMO 4×4 и максимальной скоростью подключения 1733 Мбит/с, 300 Мбит/с в диапазоне 2,4 ГГц, класс AC2100 (что уже было понятно из названия), процессор с частотой 880 МГц, 128 МБ оперативной памяти, 1 гигабитный порт WAN и 3 гигабитных порта LAN, и другие параметры.

На коробке также есть фотография роутера и QR-коды со ссылками на мобильные приложения и китайские сайты.

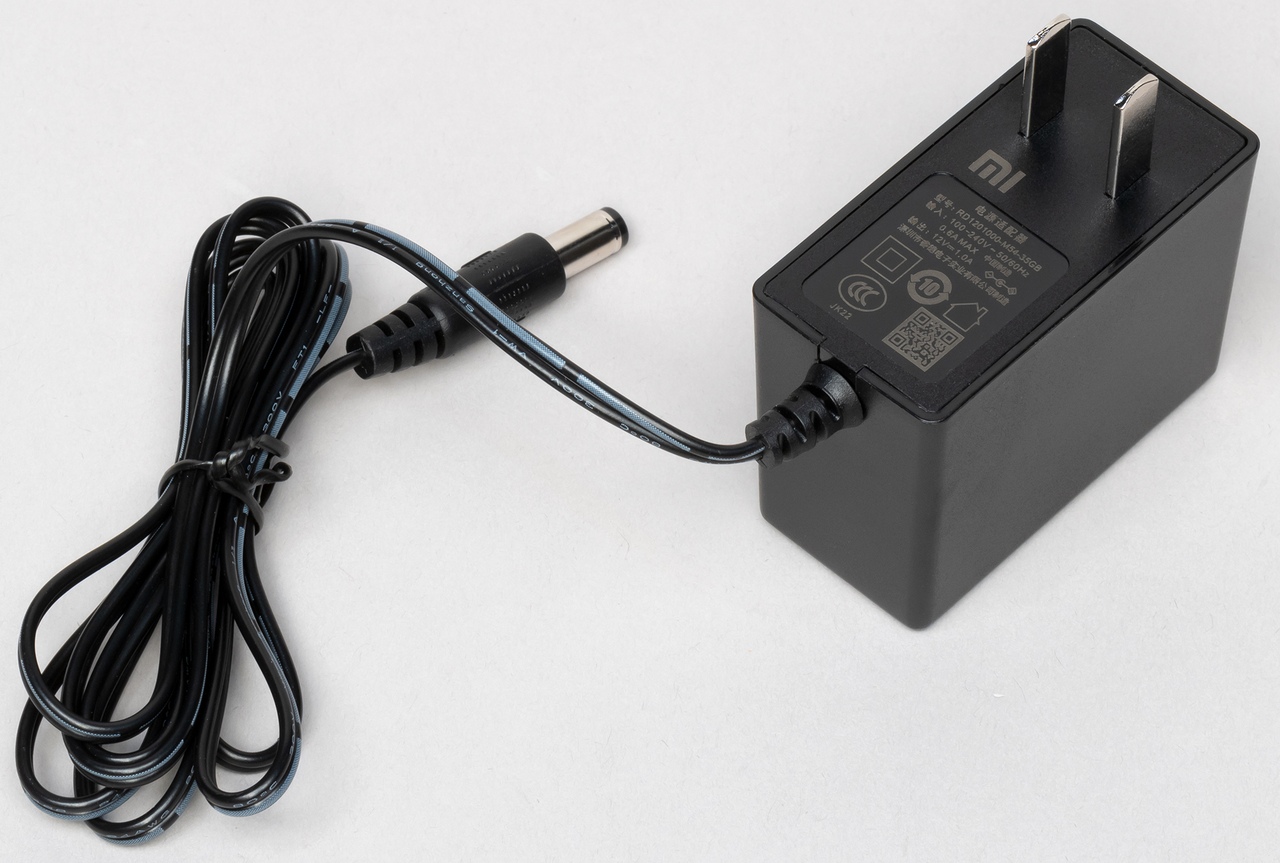

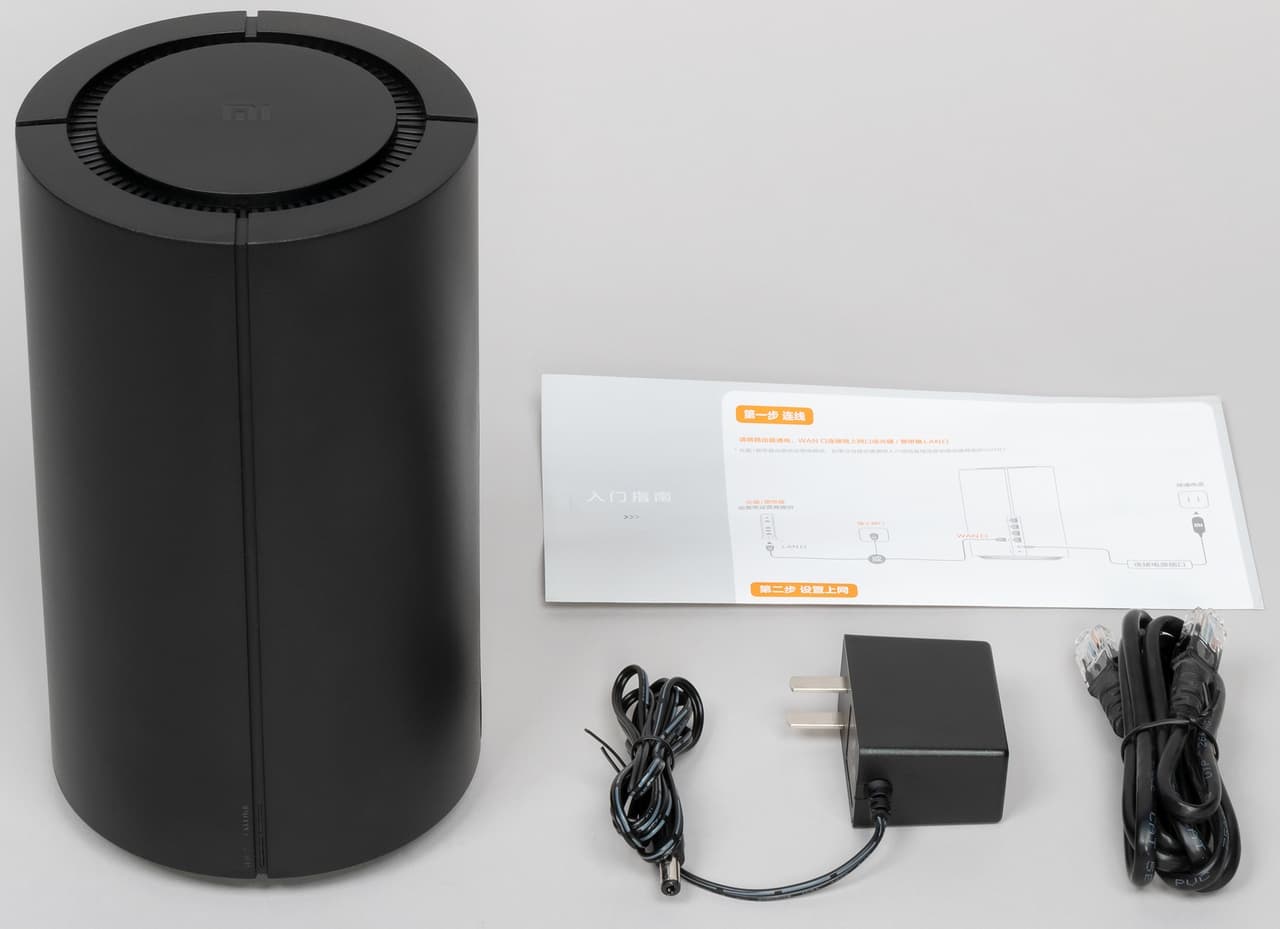

В комплект поставки входят блок питания, патч-корд и листовка-инструкция. Блок питания компактный, с кабелем в 120 см, обычным круглым штекером и плоской китайской вилкой, так что для наших розеток потребуется переходник (или другой блок питания). Параметры распространенные — 12 В 1 А. Патч-корд обычный гигабитный, черного цвета, длина составляет 140 см. Инструкция тоже исключительно на китайском, но никакой уникальной информации там нет.

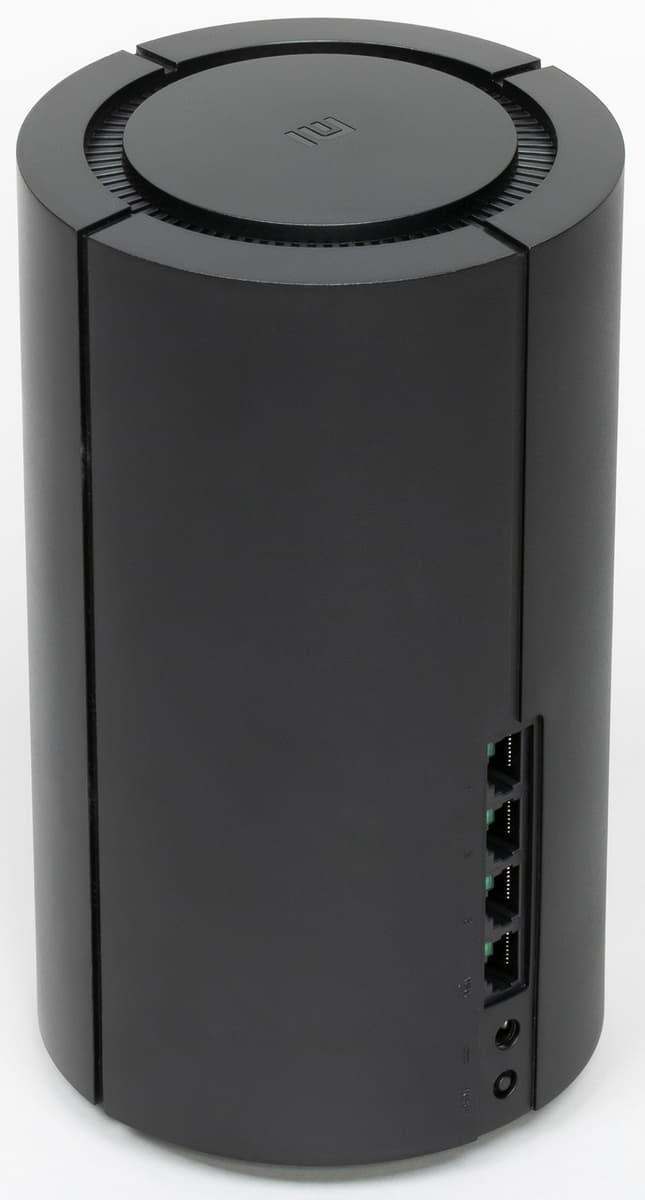

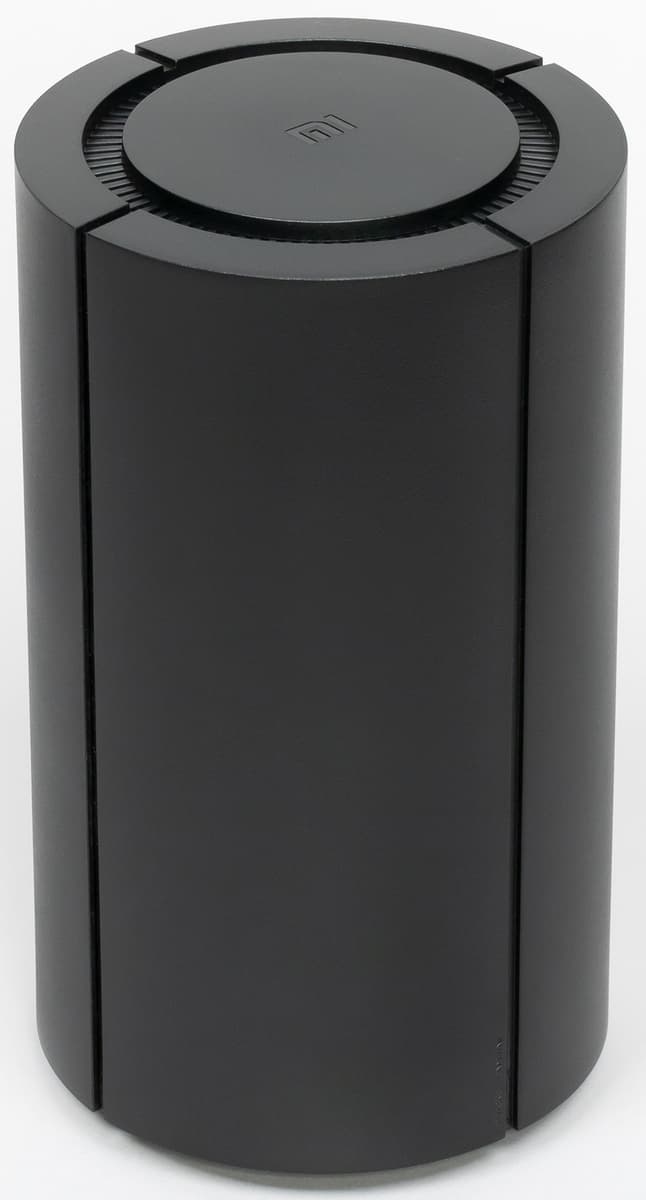

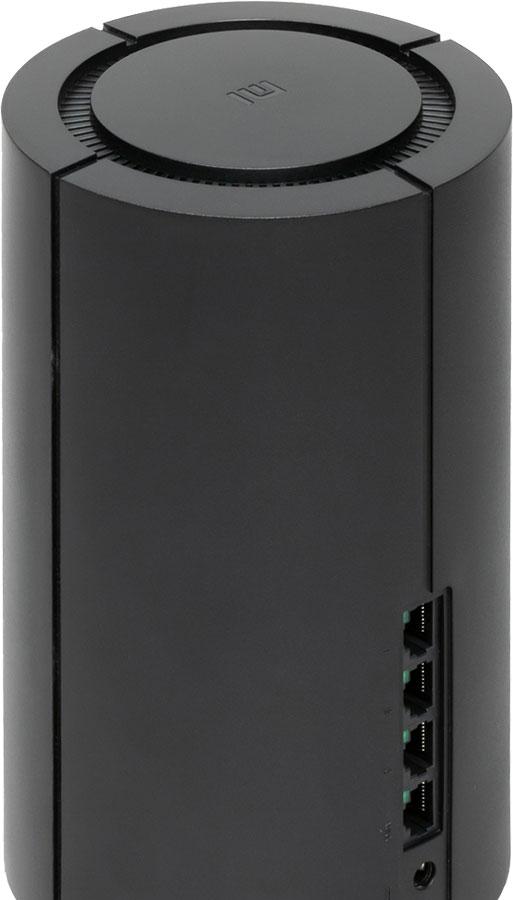

Корпус роутера выполнен в формате вертикального цилиндра. Высота составляет 21 см, диаметр — 12 см. Материал корпуса — черный матовый пластик. Вариант установки только один — на горизонтальную поверхность. На дне есть резиновое кольцо, которое надежно удерживает роутер на месте, а также решетки вентиляции и информационная наклейка.

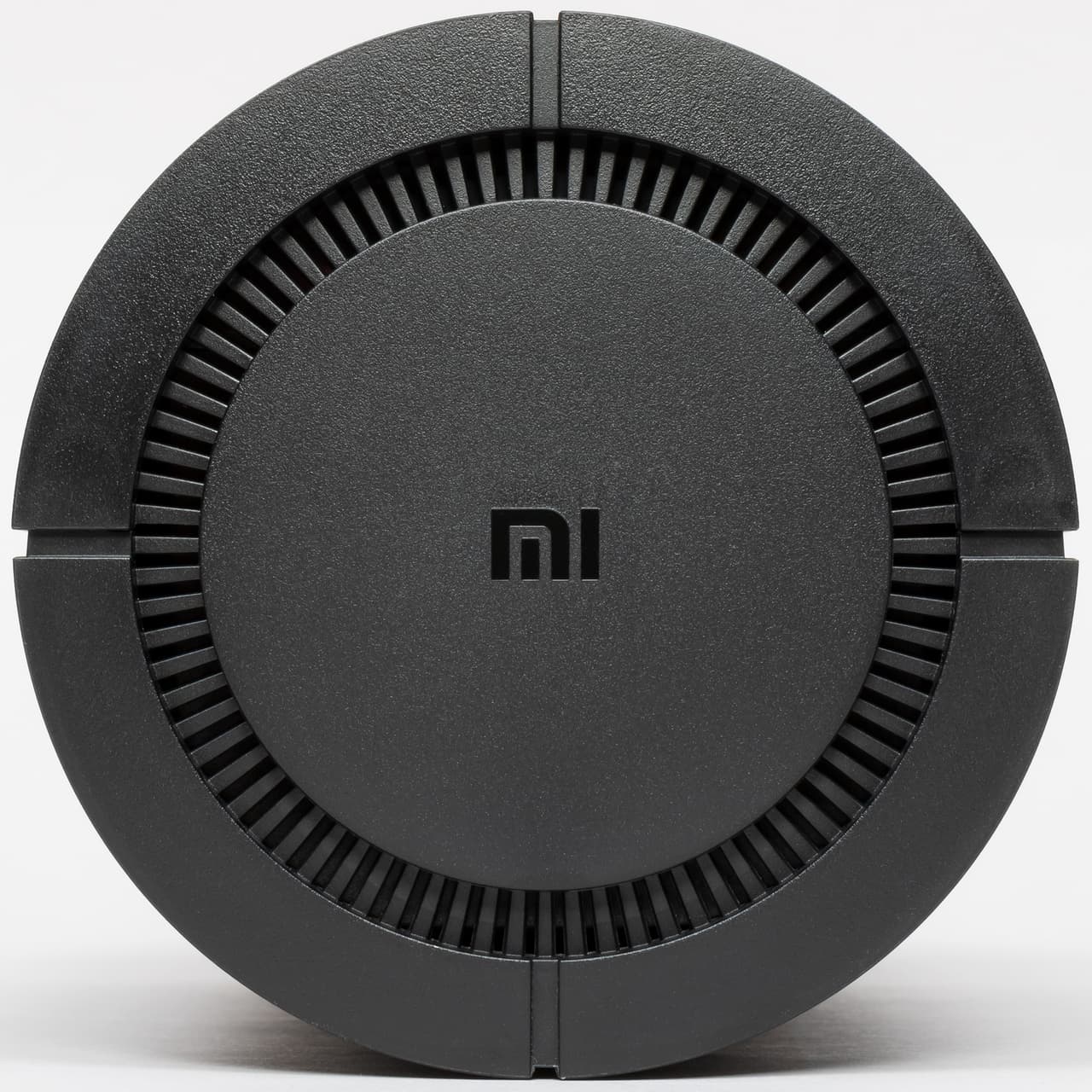

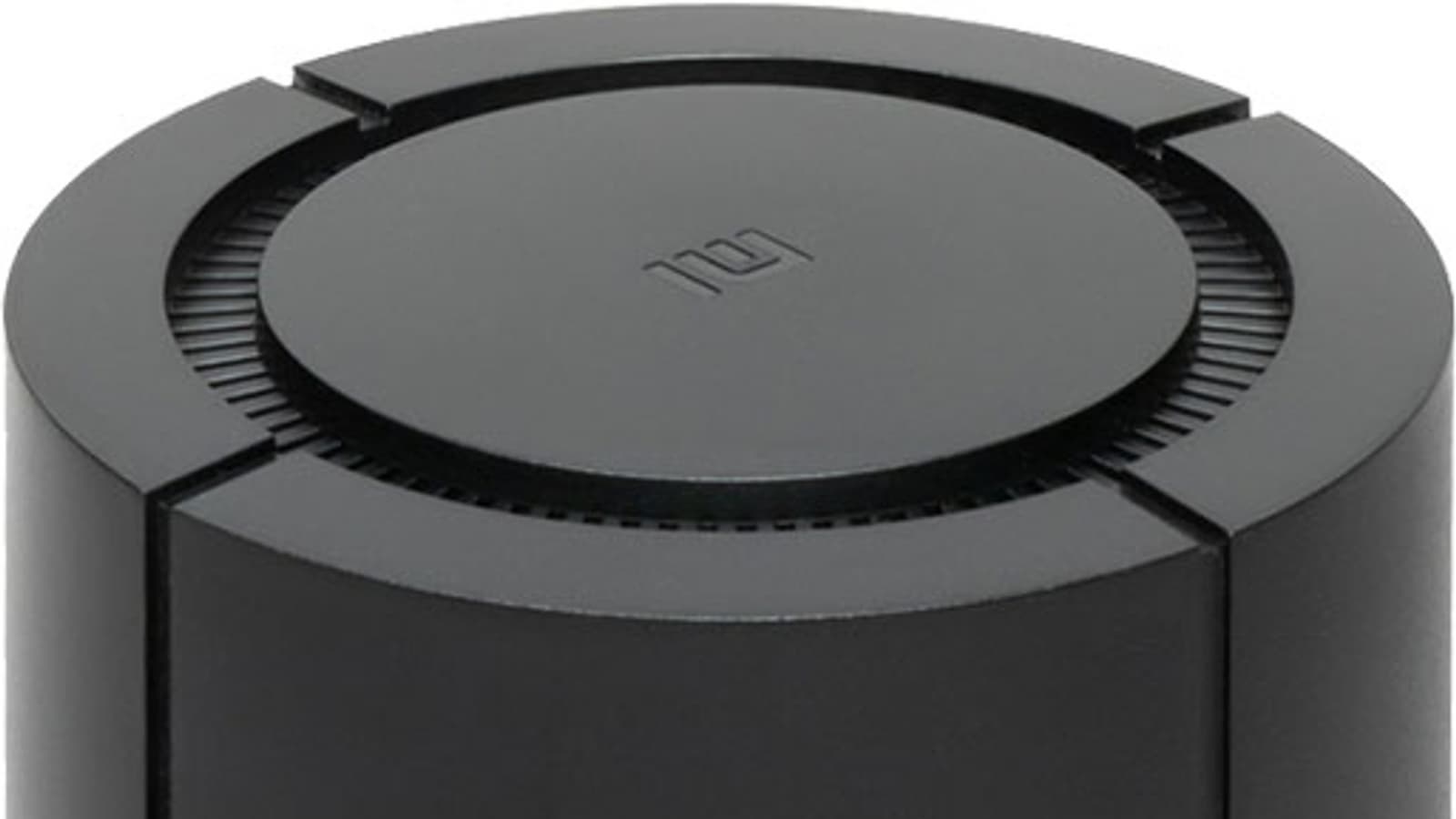

В центре верхнего торца мы видим логотип производителя и вторую решетку пассивной системы охлаждения. Цилиндр визуально украшен четырьмя вертикальными прорезями.

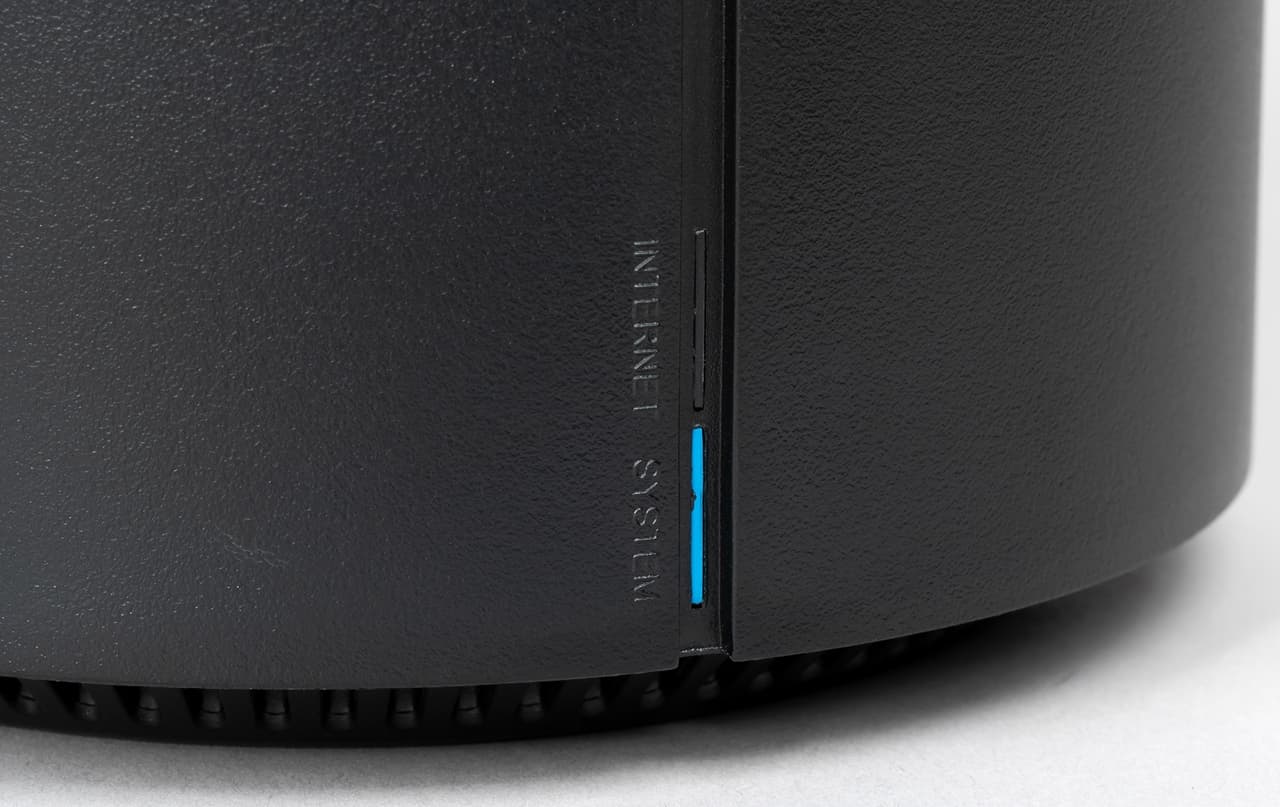

На лицевой внизу находятся два двухцветных индикатора — состояния роутера и подключения к интернету. Светодиоды не раздражают своей яркостью и в рабочем режиме спокойно светят голубым.

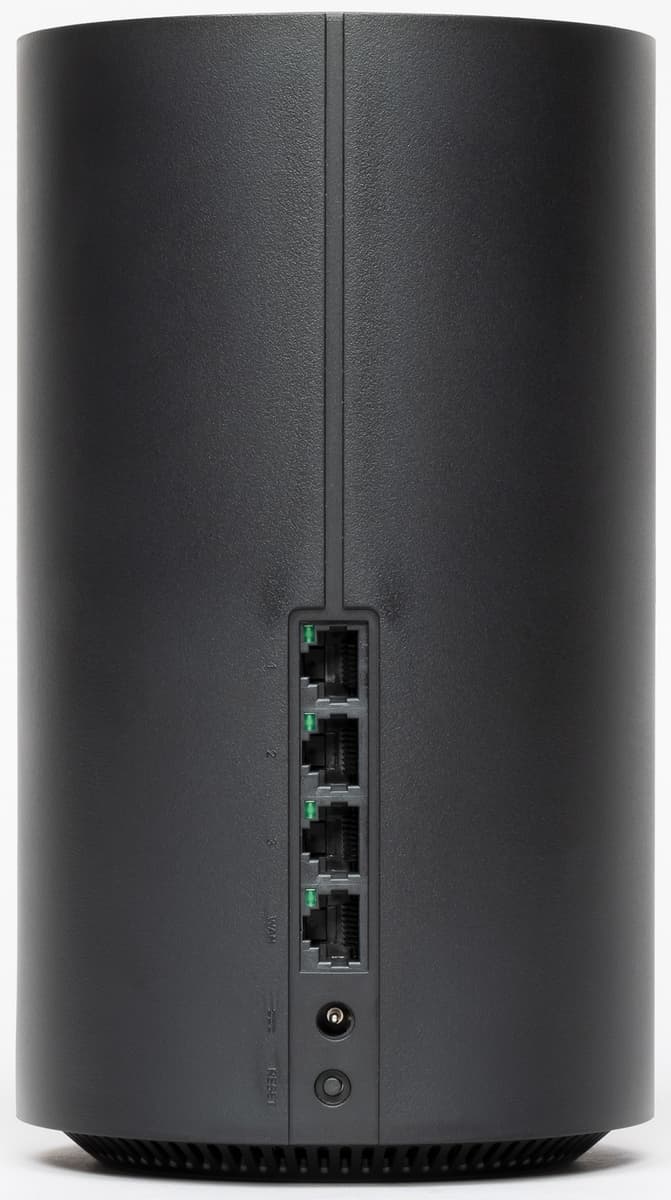

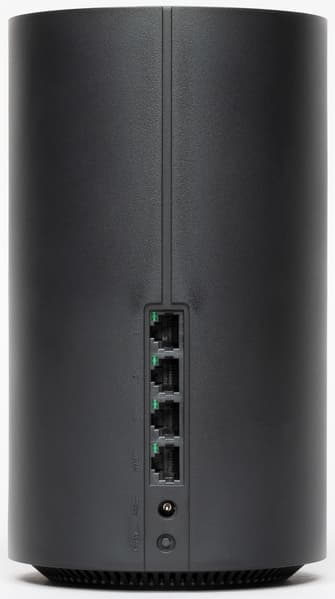

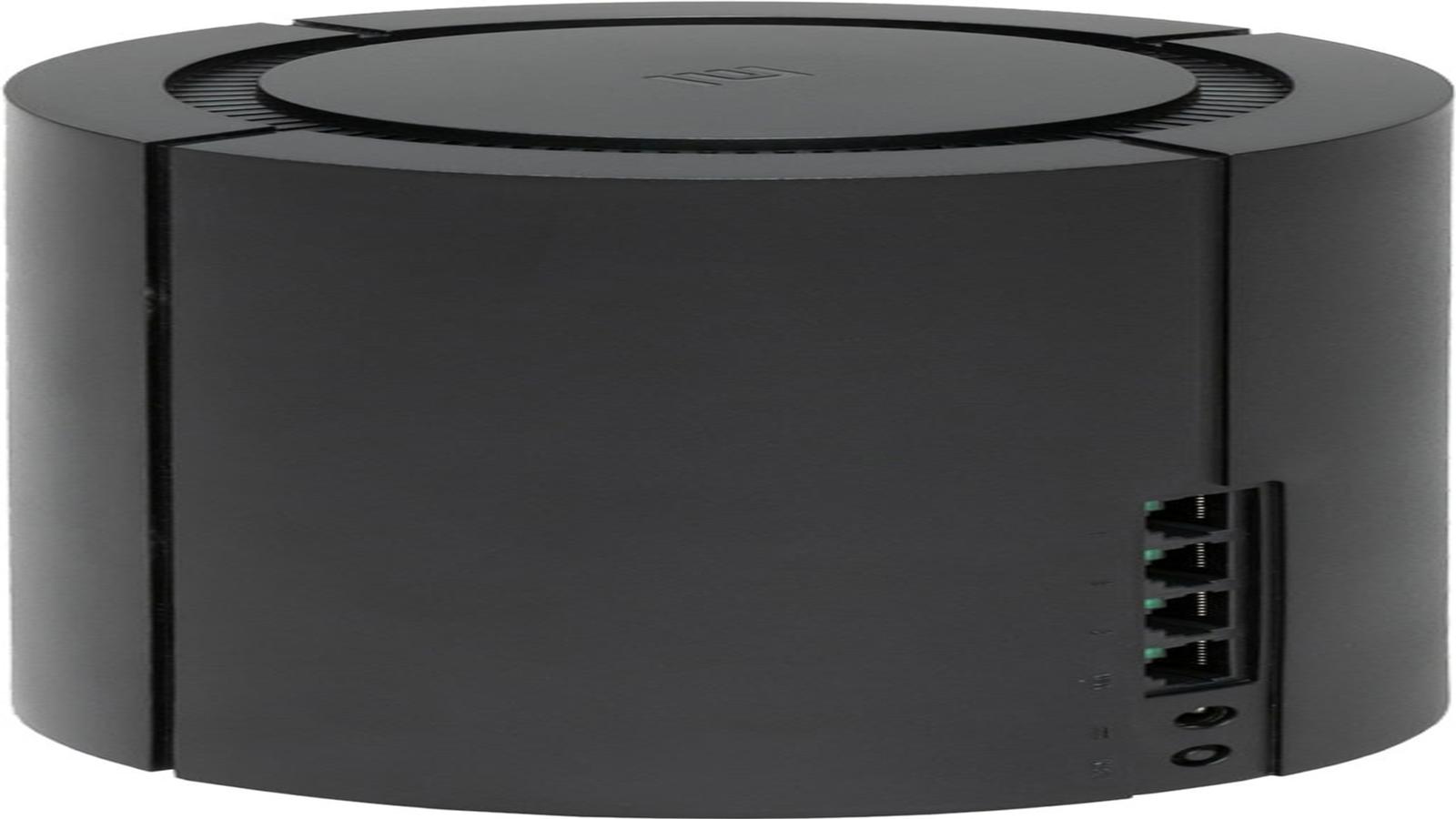

Сзади же установлены кнопка сброса, вход блока питания, порт WAN и три порта LAN. Все порты — с индикаторами активности. Понравилась конструкция кнопки — с одной стороны случайно не нажать, а с другой — если все-таки потребуется ее использовать, то можно обойтись без дополнительных инструментов.

Платформа роутера основана на очень популярной в среднем сегменте SoC MediaTek MT7621AT. Она имеет два ядра, работающих на 880 МГц. В данном чипе также установлен сетевой коммутатор, но не все его возможности реализованы — только 1 WAN + 3 LAN.

Объемы оперативной и флеш-памяти составляют по 128 МБ. Впрочем, с учетом отсутствия порта USB (хотя SoC имеет соответствующий контроллер), можно было бы использовать и меньше флеш-памяти. Оба радиоблока здесь внешние. Поскольку «ловить» в 2,4 ГГц в городских условиях особо нечего, компания решила ограничиться MT7603EN. Он поддерживает 802.11b/g/n и с парой антенн обеспечивает максимальную скорость подключения в 300 Мбит/с. А вот для 5 ГГц и 802.11a/n/ac используется современный MT7615N поколения Wave2. Он поддерживает MU-MIMO и кодирование 256QAM, а максимальная скорость подключения с установленными в роутере четырьмя антеннами составляет 1733 Мбит/с. Что касается выбора каналов, то можно использовать 36, 40, 44, 48, 149, 153, 157, 161, 165.

За обеспечение комфортного температурного режима отвечает достаточно крупный алюминиевый радиатор. Все активные элементы «начинки» собраны на одной печатной плате, которая находится в нижней части корпуса и занимает совсем мало места (тут можно вспомнить другие модели роутеров Xiaomi с «плоским» корпусом). А внутри верхней половины скрываются преимущественно антенны.

Прошивка роутера основана на OpenWRT, однако набор возможностей заметно меньше, чем в базовой версии этой системы, а штатной возможности доступа к консоли не предусмотрено. Заметим, однако, что на печатной плате есть контактные площадки для консольного порта.

Тестирование проводилось с официальной прошивкой версии 2.0.340.

Настройка и возможности

Поскольку модель предназначена для китайского рынка, у отечественного пользователя могут быть сложности с настройкой. На наш взгляд, проще всего решить их использованием фирменного мобильного приложения. В частности по ссылке на коробке можно попасть в магазин Google Play и скачать программу Mi WiFi, которая имеет и русский вариант интерфейса.

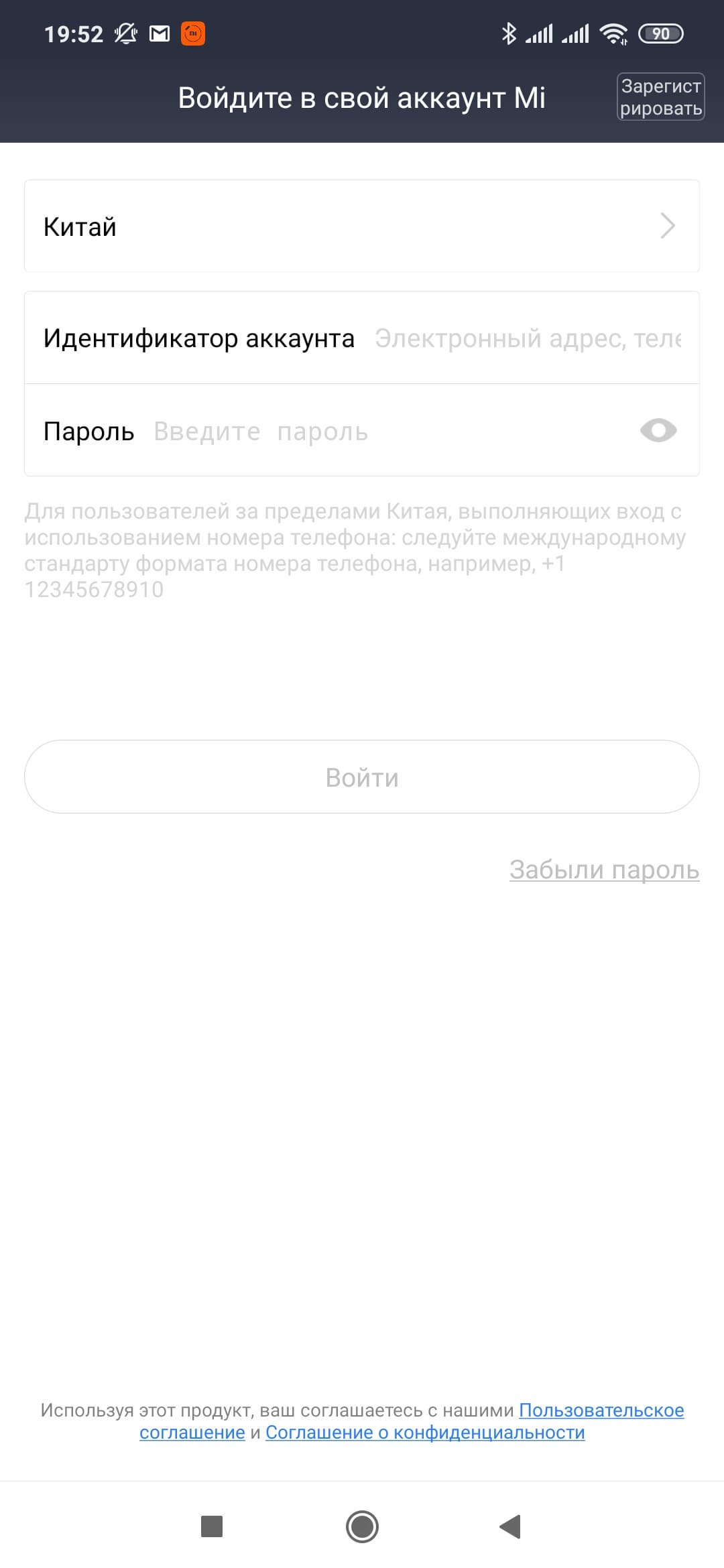

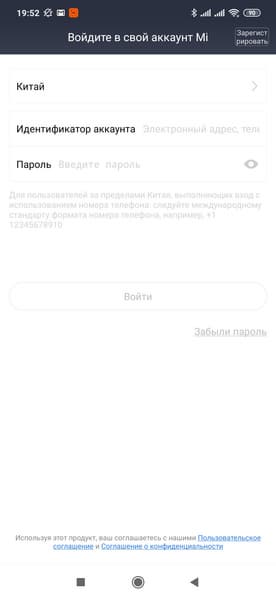

После этого первая настройка роутера будет проходить без особых проблем для многих провайдеров. Подключаем роутер к провайдеру и питанию. На смартфоне находим открытую беспроводную сеть Xiaomi_XXXX, где XXXX — последние четыре цифры MAC-адреса роутера (все это указано на дне корпуса) и подключаемся к ней. Далее запускаем программу и попадаем в мастер настройки.

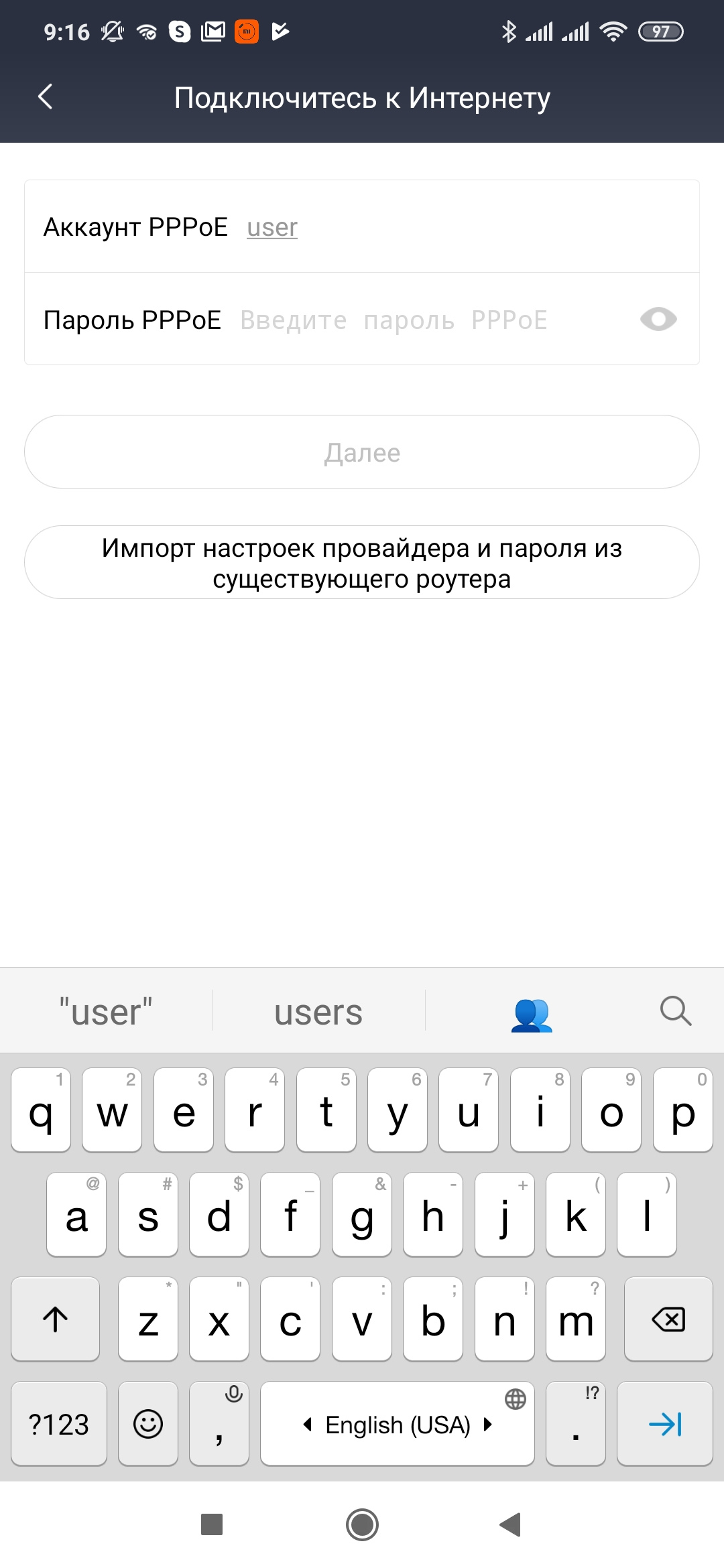

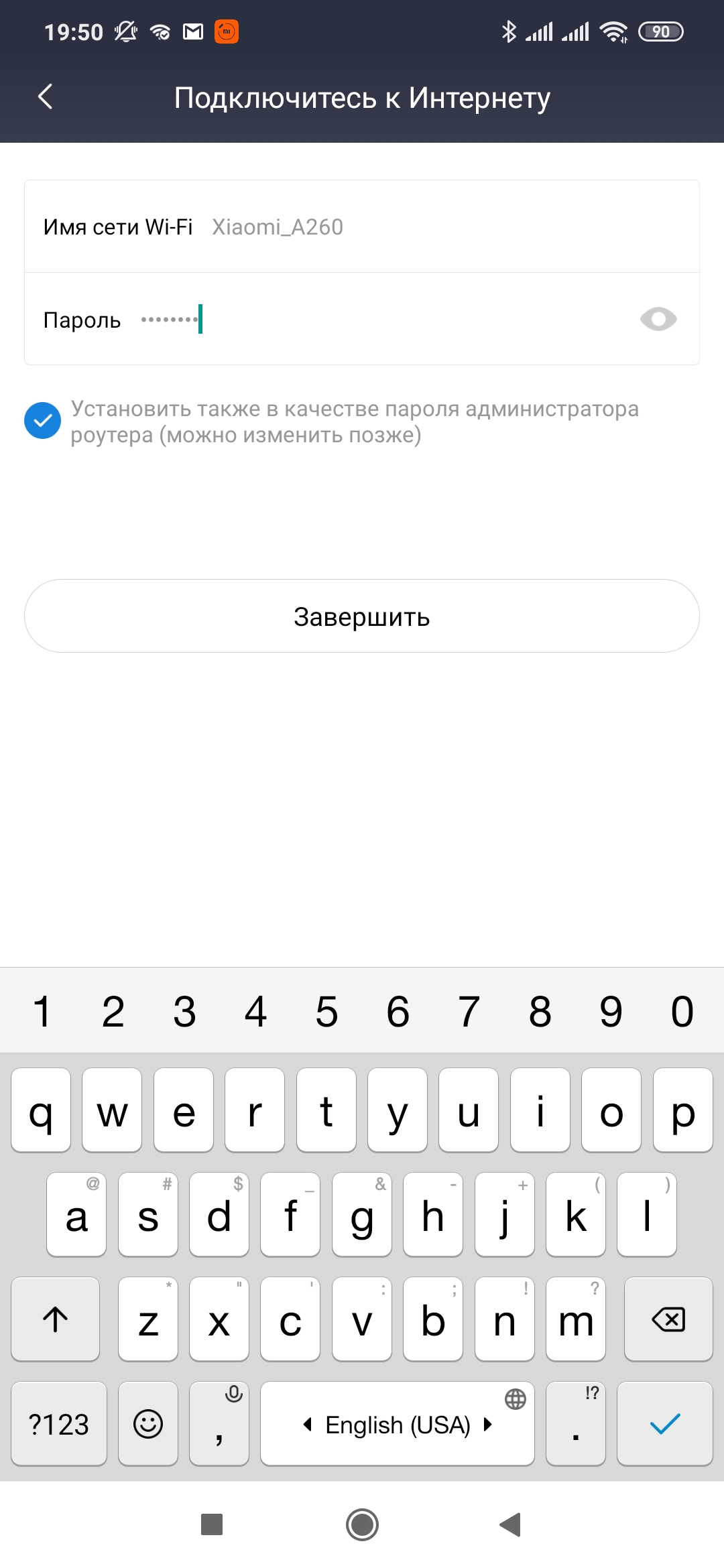

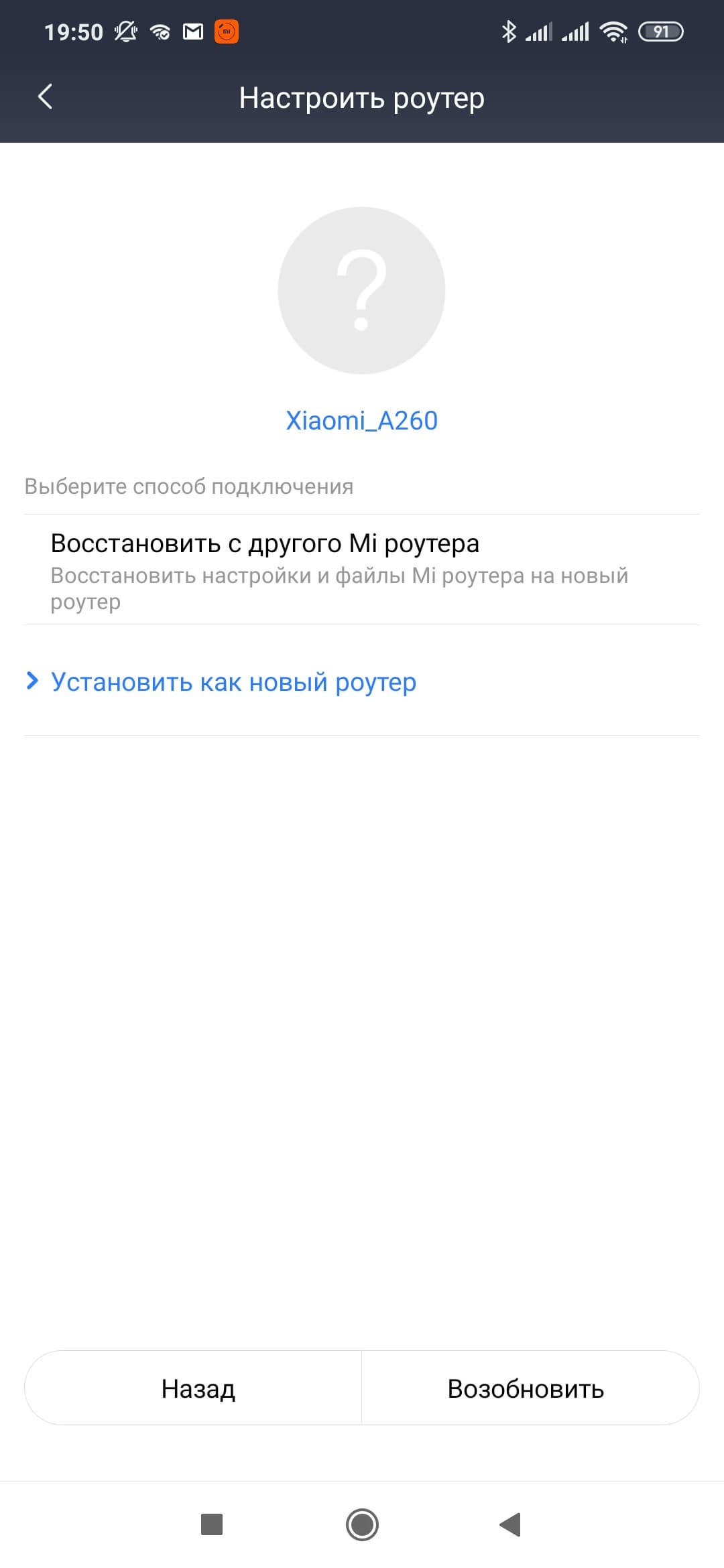

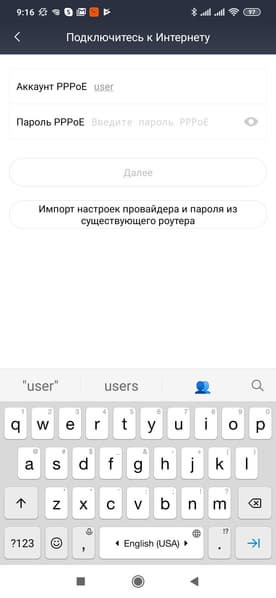

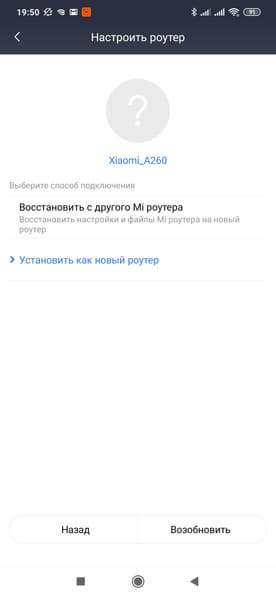

Здесь выбираем настройку как нового или восстановление конфигурации. Подключение к интернету определяется автоматически. Для PPPoE нужно будет указать имя и пароль пользователя. Далее выбираем имя беспроводной сети и пароль, который будет использован и как пароль администратора роутера. На последнем шаге настраиваем интеграцию с аккаунтом Mi (при необходимости).

Учитывая, что мобильное приложение имеет перевод на русский язык (хотя местами проскакивает и китайский), скорее всего именно его будут использовать для настройки роутера. Посмотрим на его возможности.

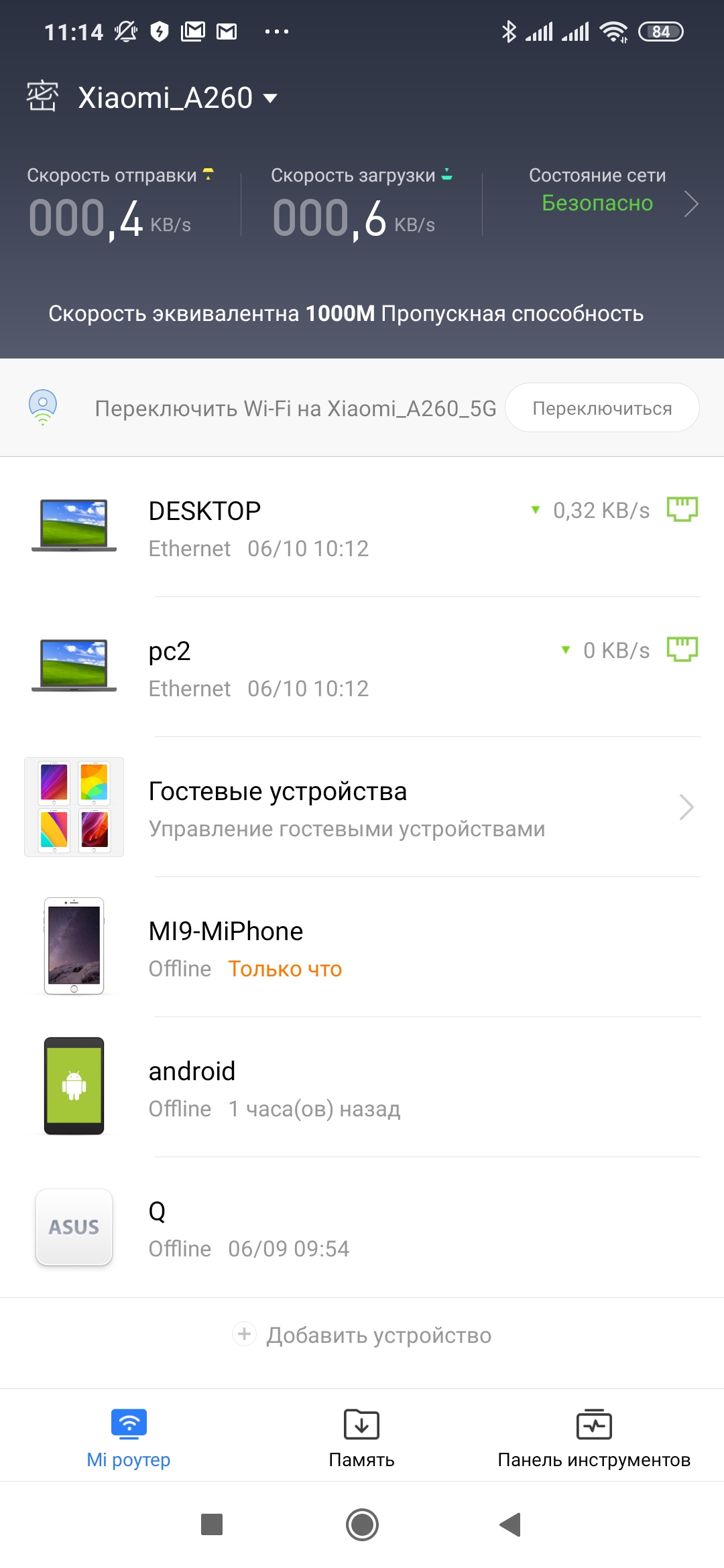

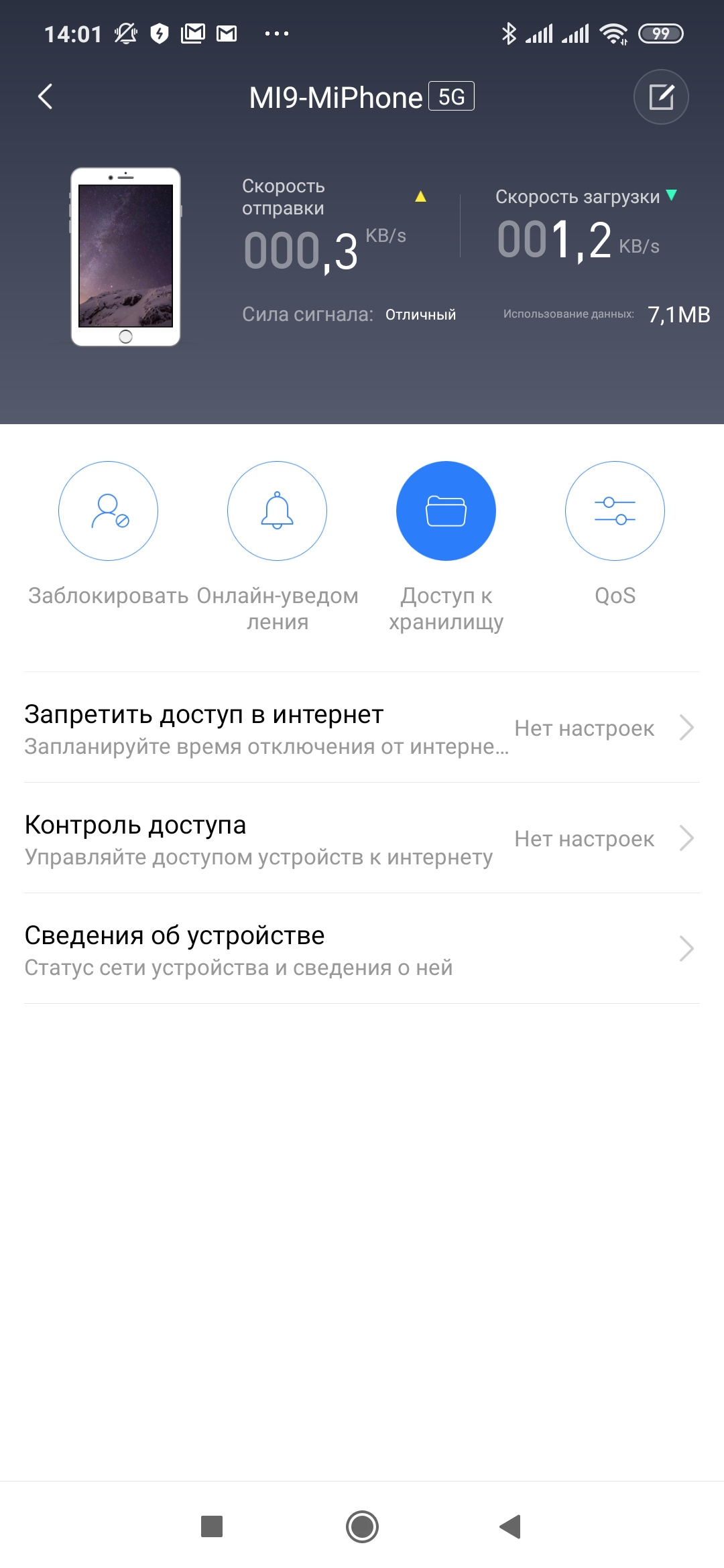

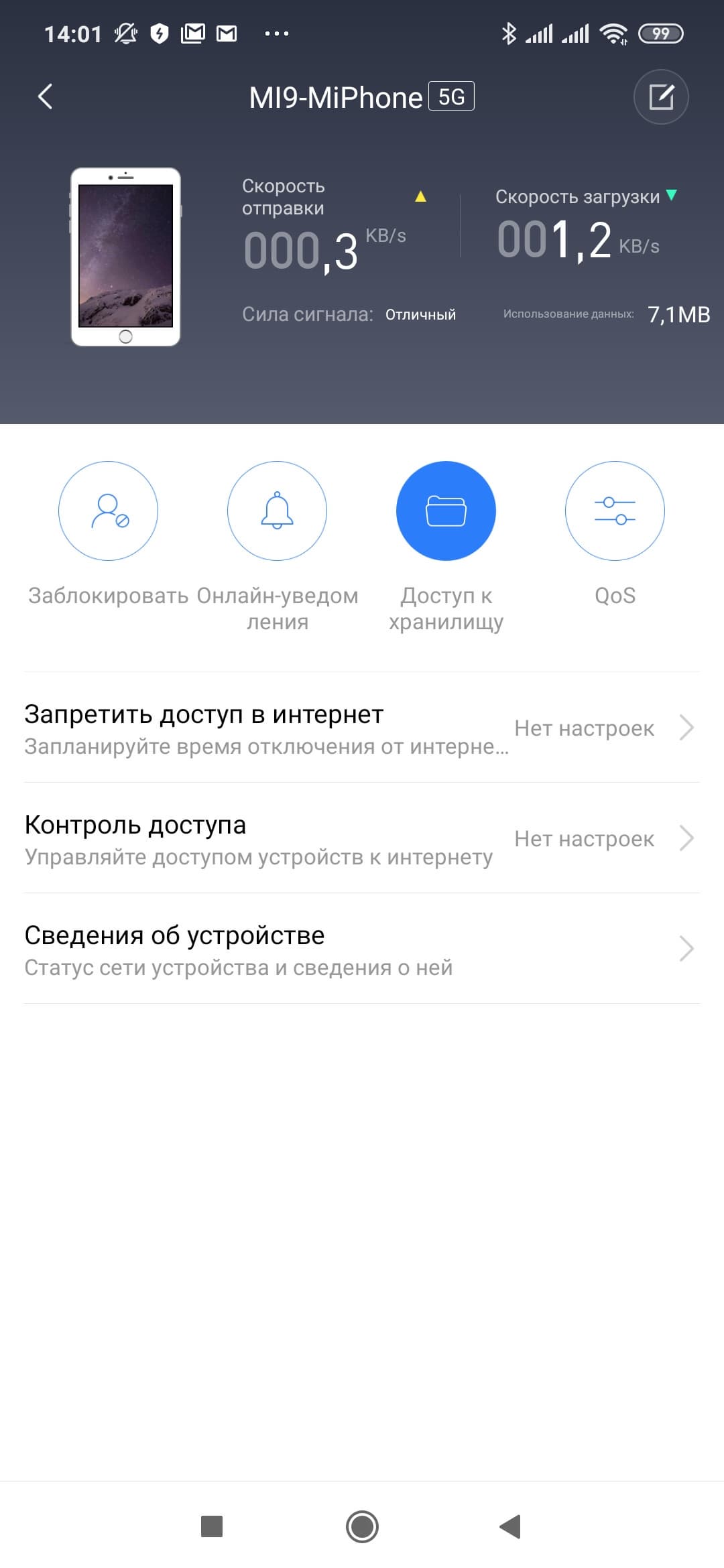

На основной странице представлена основная информация об устройстве, в частности текущие скорости обмена данными с интернетом и список подключенных клиентов. При выборе клиента можно настроить для него ограничение доступа к интернету (постоянное или по расписанию), белый и черный списки URL, приоритизацию трафика (QoS), уведомления при появлении в сети, изменить имя устройства, посмотреть текущие скорости загрузки и скачивания, общий объем переданных данных.

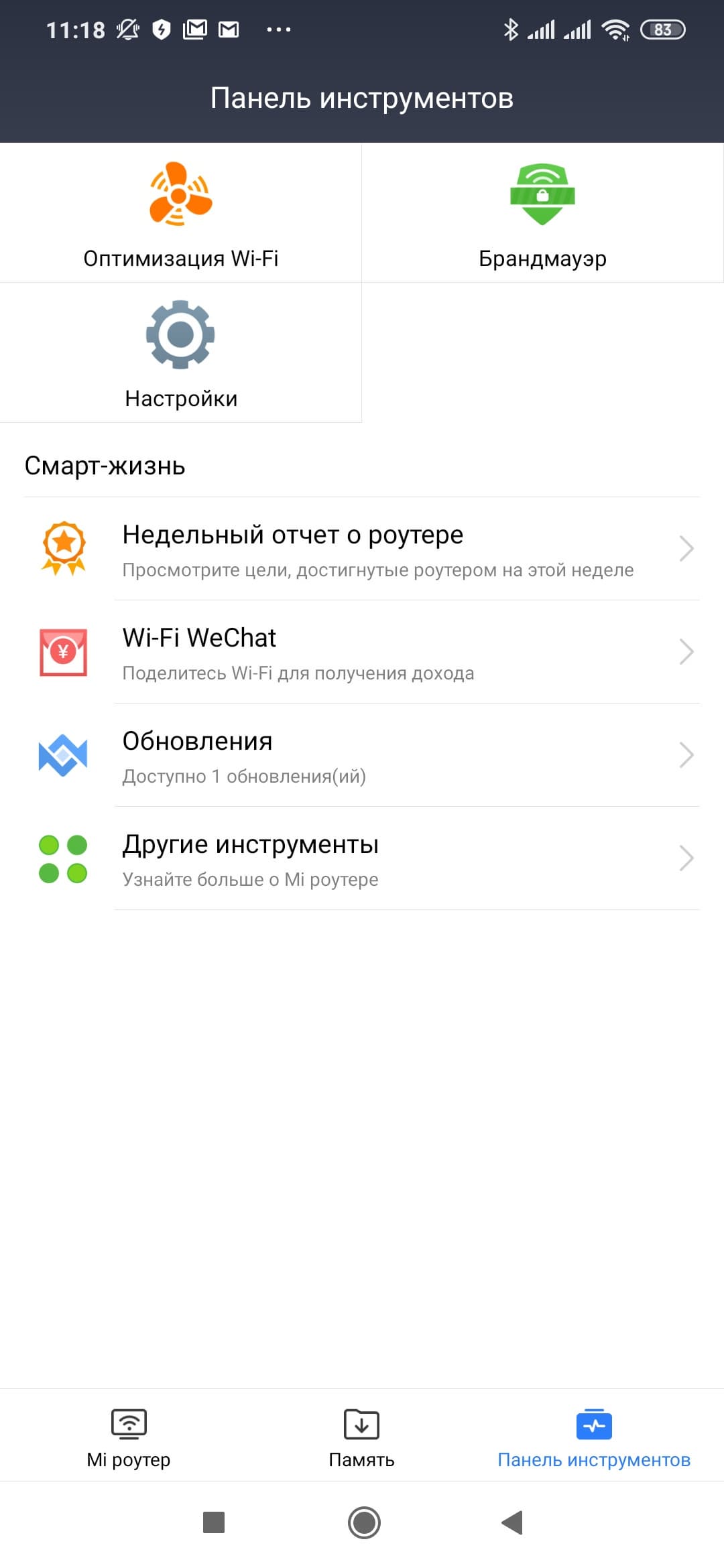

Модель не имеет порта USB или встроенного накопителя, так что пункт «Память» здесь недоступен. Все настройки роутера находятся в разделе «Панель инструментов». В верхней части три кнопки — «Оптимизация Wi-Fi», «Брандмауэр» и «Настройки». Ниже находятся пункты группы «Смарт-жизнь».

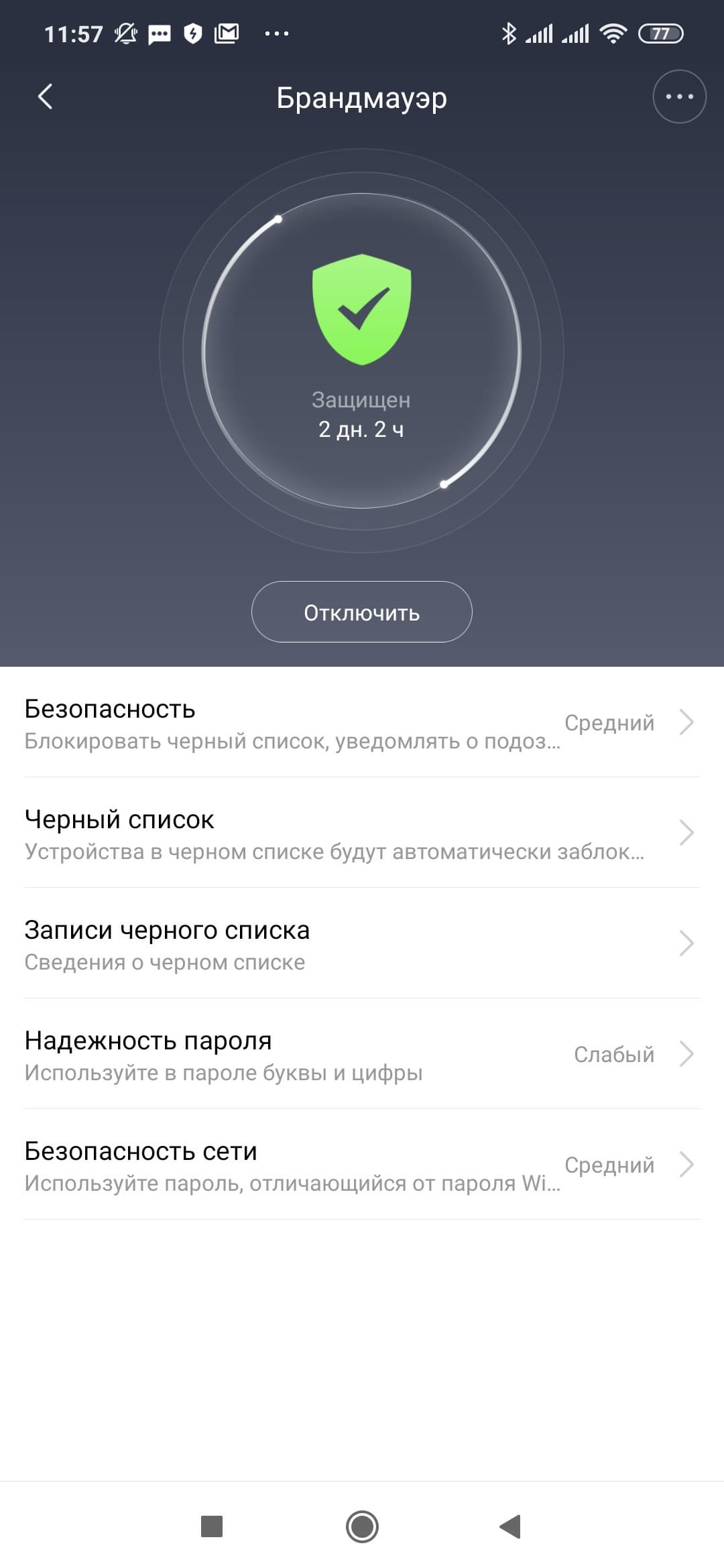

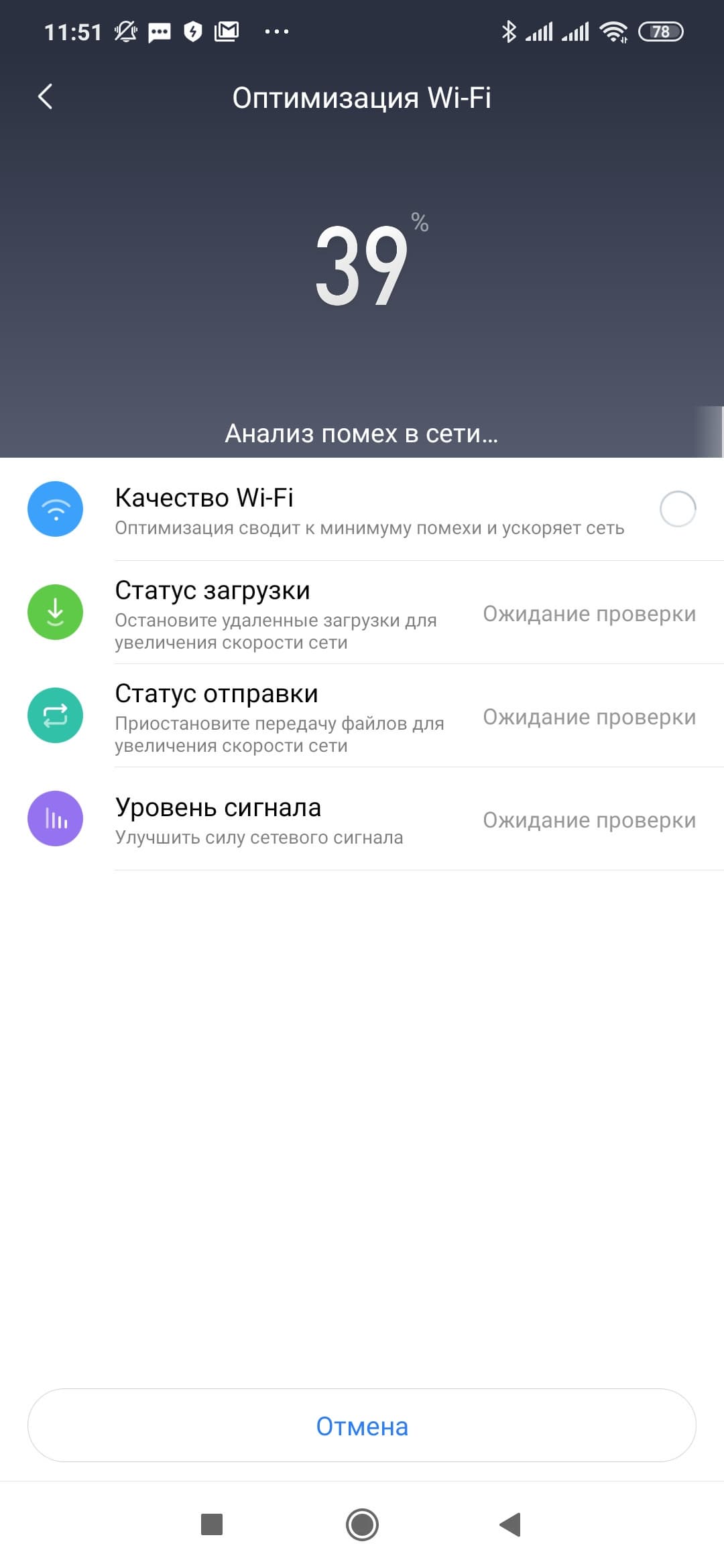

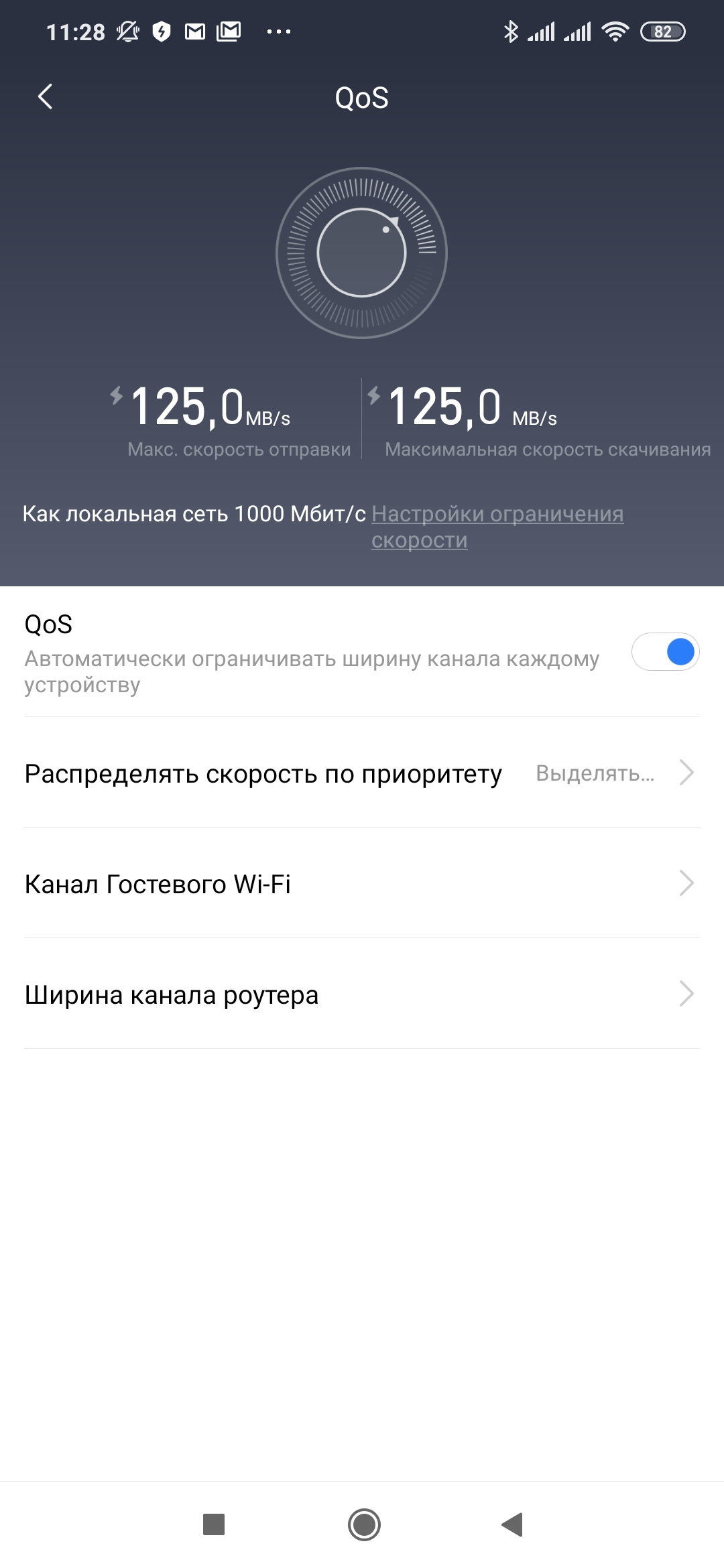

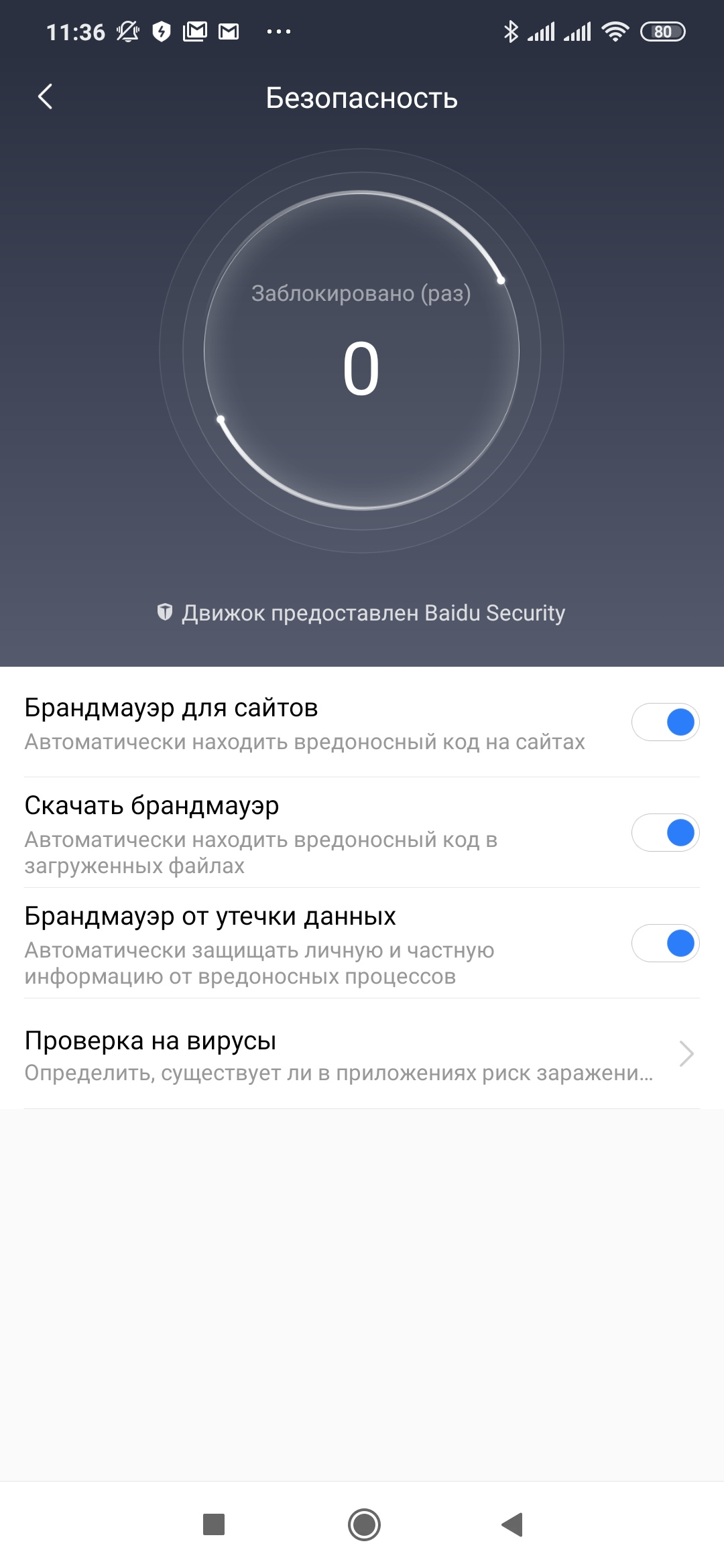

«Оптимизация Wi-Fi», судя по всему, проводит проверку текущего состояния эфира и меняет каналы роутера на наиболее свободные. На странице «Брандмауэр» настраивается список доступа клиентов к интернету, а также можно указать дополнительные требования к сложности паролей Wi-Fi и доступа к администрированию роутера.

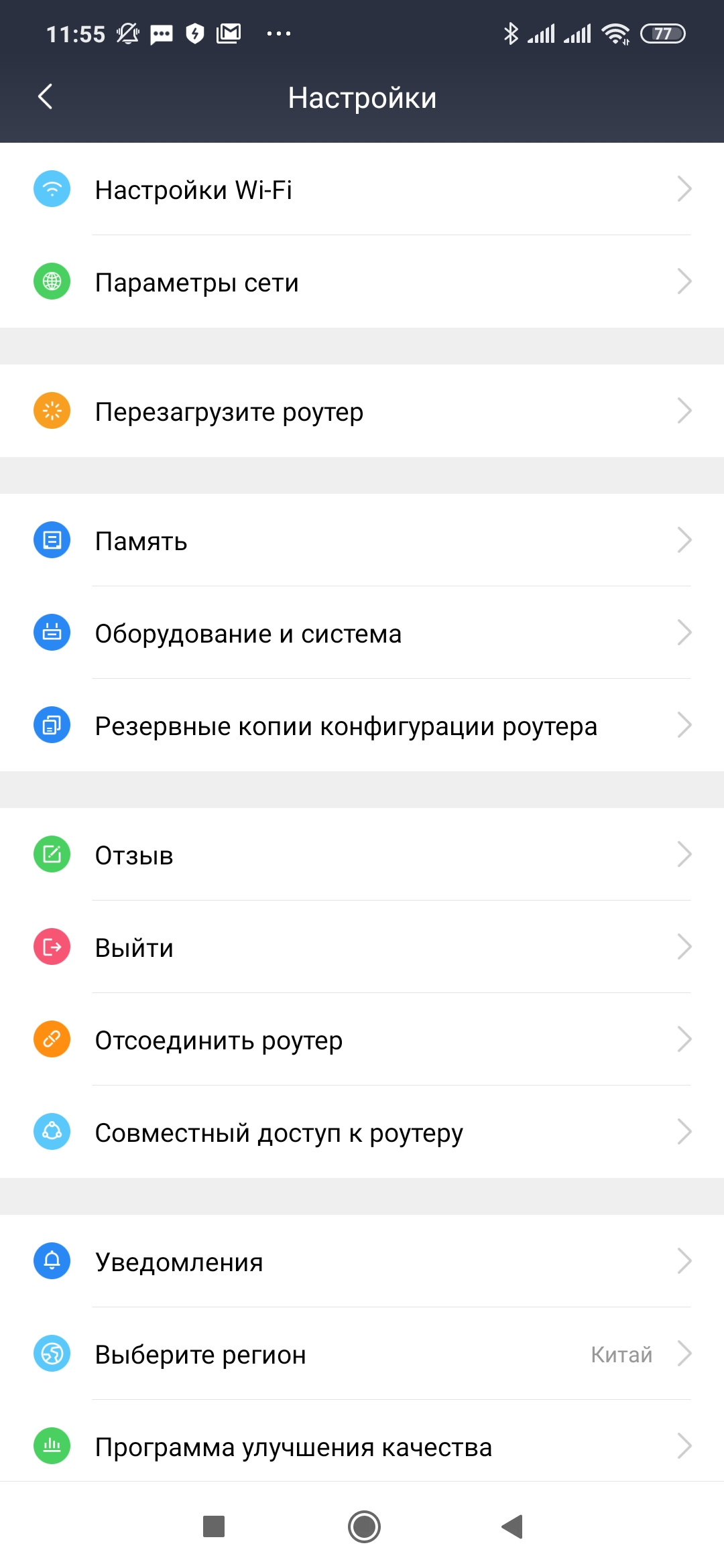

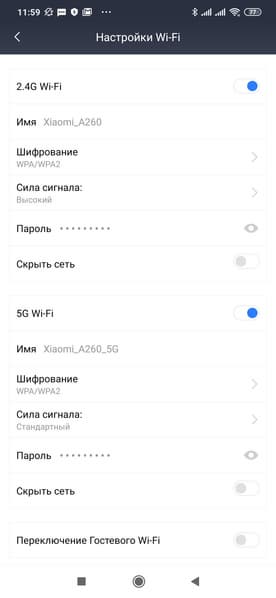

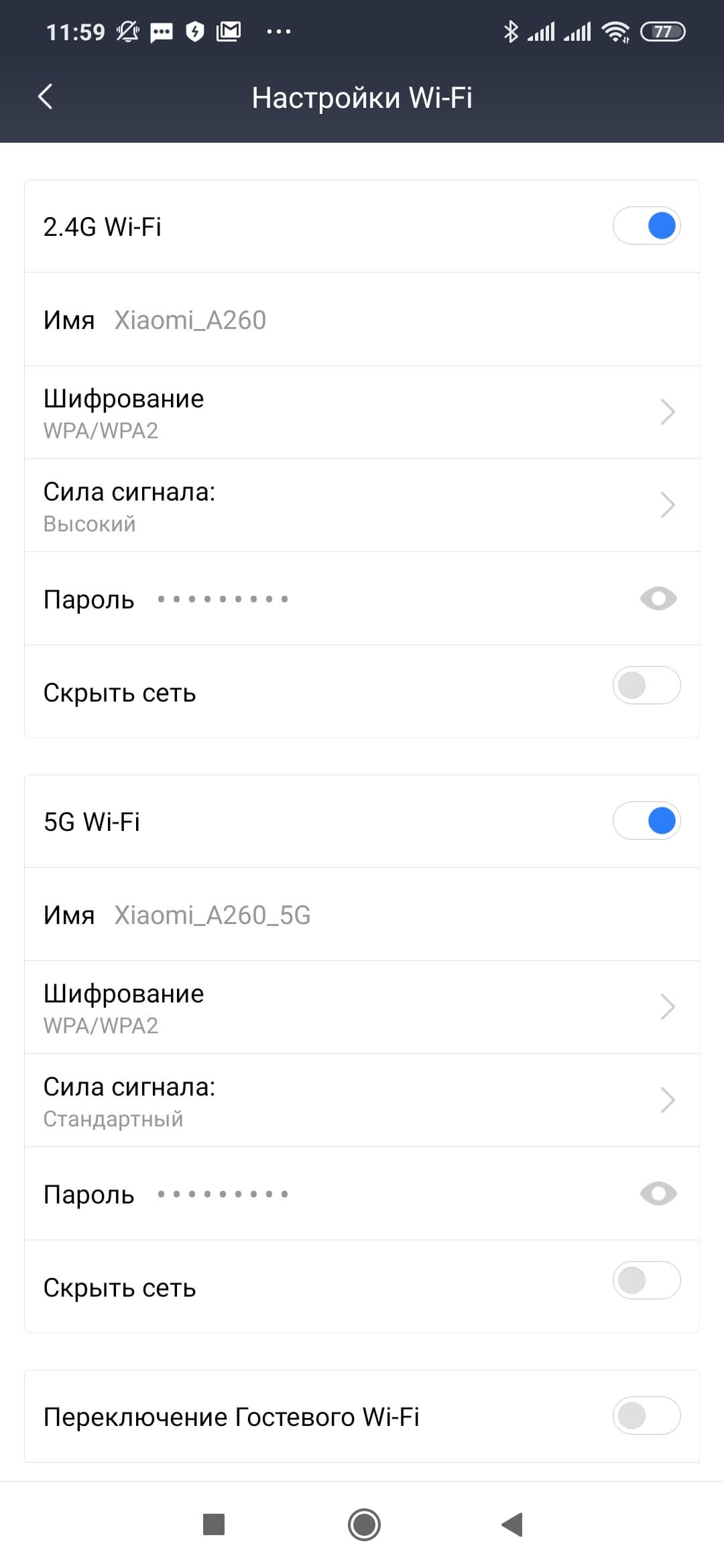

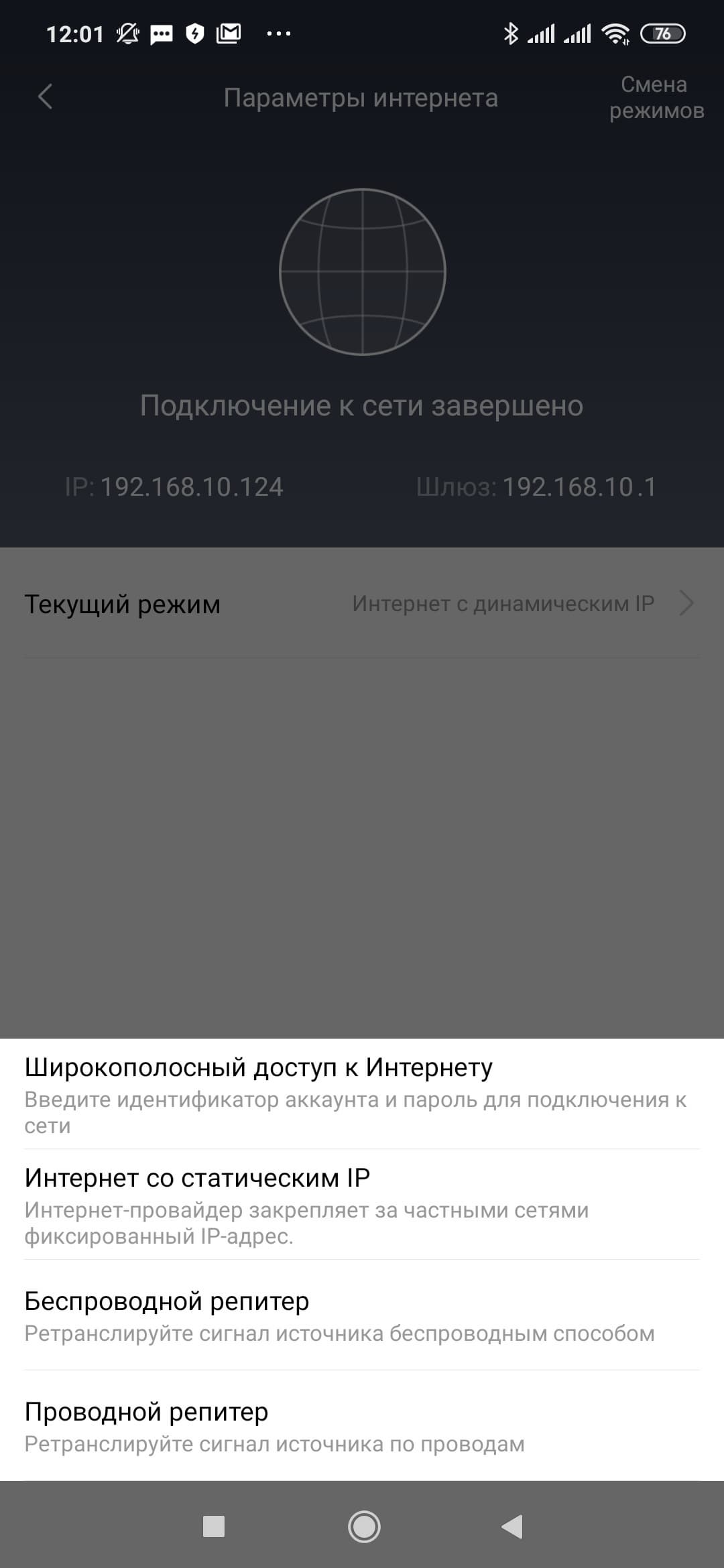

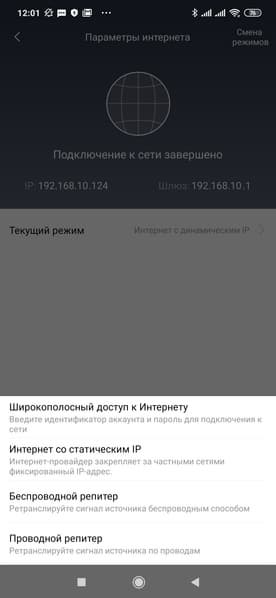

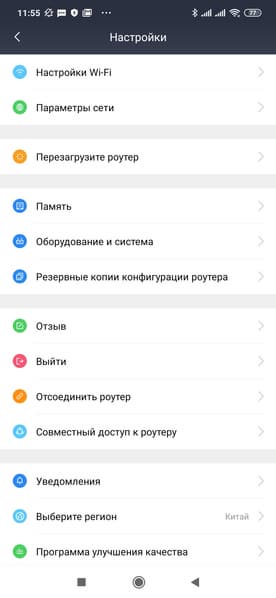

В «Настройки» собраны некоторые параметры роутера. В частности здесь можно изменить настройки беспроводных точек доступа, включить гостевой Wi-Fi, выбрать опции подключения к интернету, поменять режим работы, настроить подключения VPN.

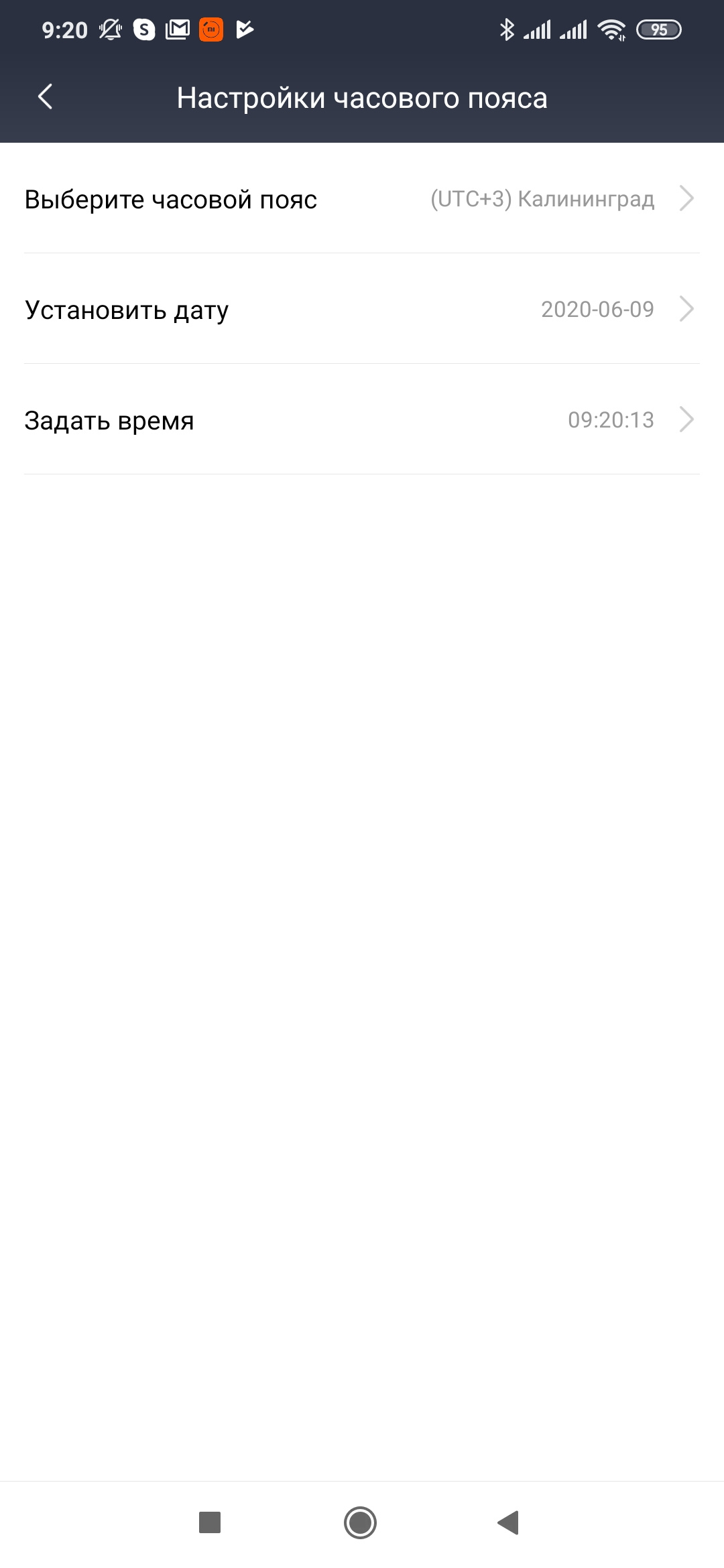

Остальное менее интересно: перезагрузка роутера, подключение к аккаунту Mi, настройка паролей, отключение светодиода, сохранение и сброс конфигурации, настройка часов, настройка уведомлений программы, выбор региона и так далее.

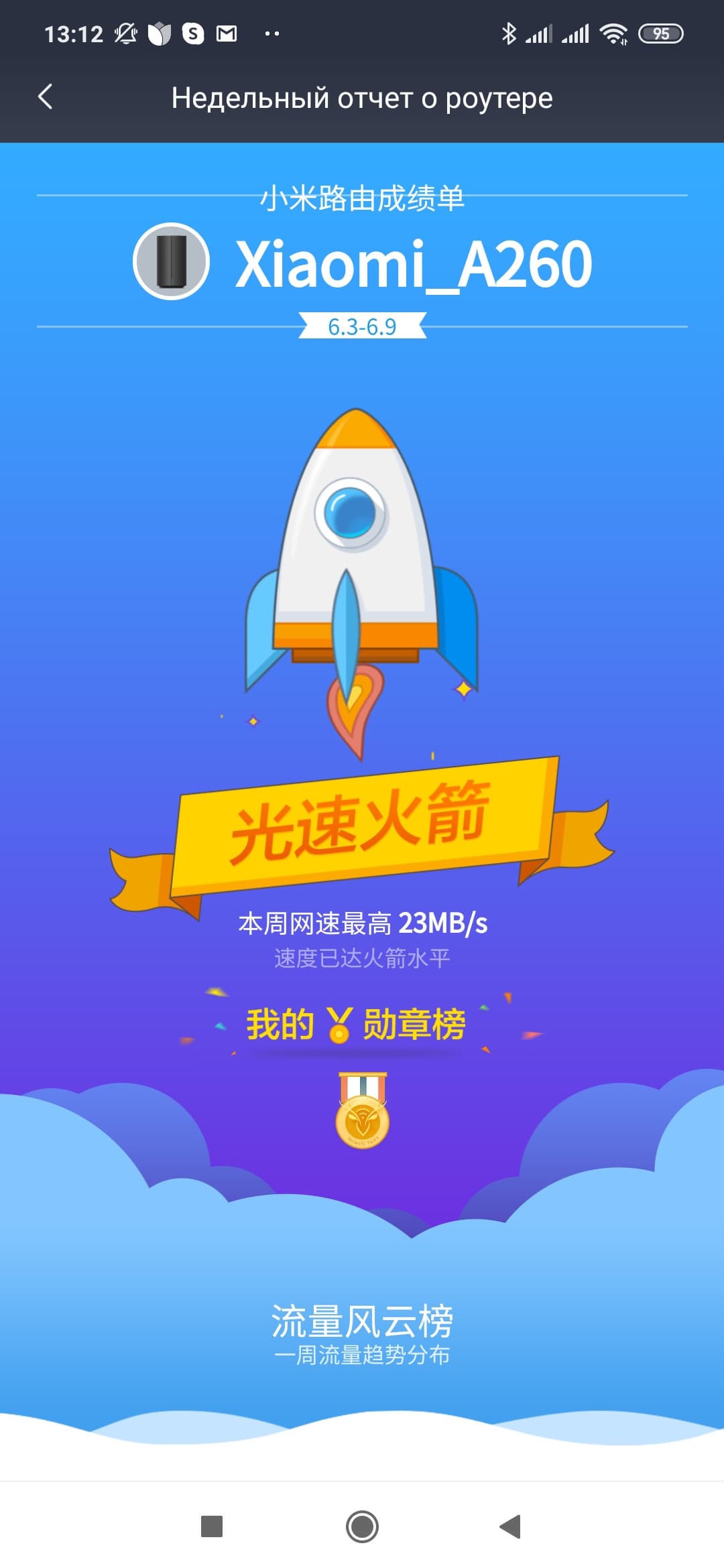

На странице «Недельный отчет о роутере» вместо ожидаемой статистики по трафику для клиентов показывается «зал славы» на китайском языке. В нем, видимо, приводятся максимальная скорость и объем трафика, но разобраться без перевода не представляется возможным.

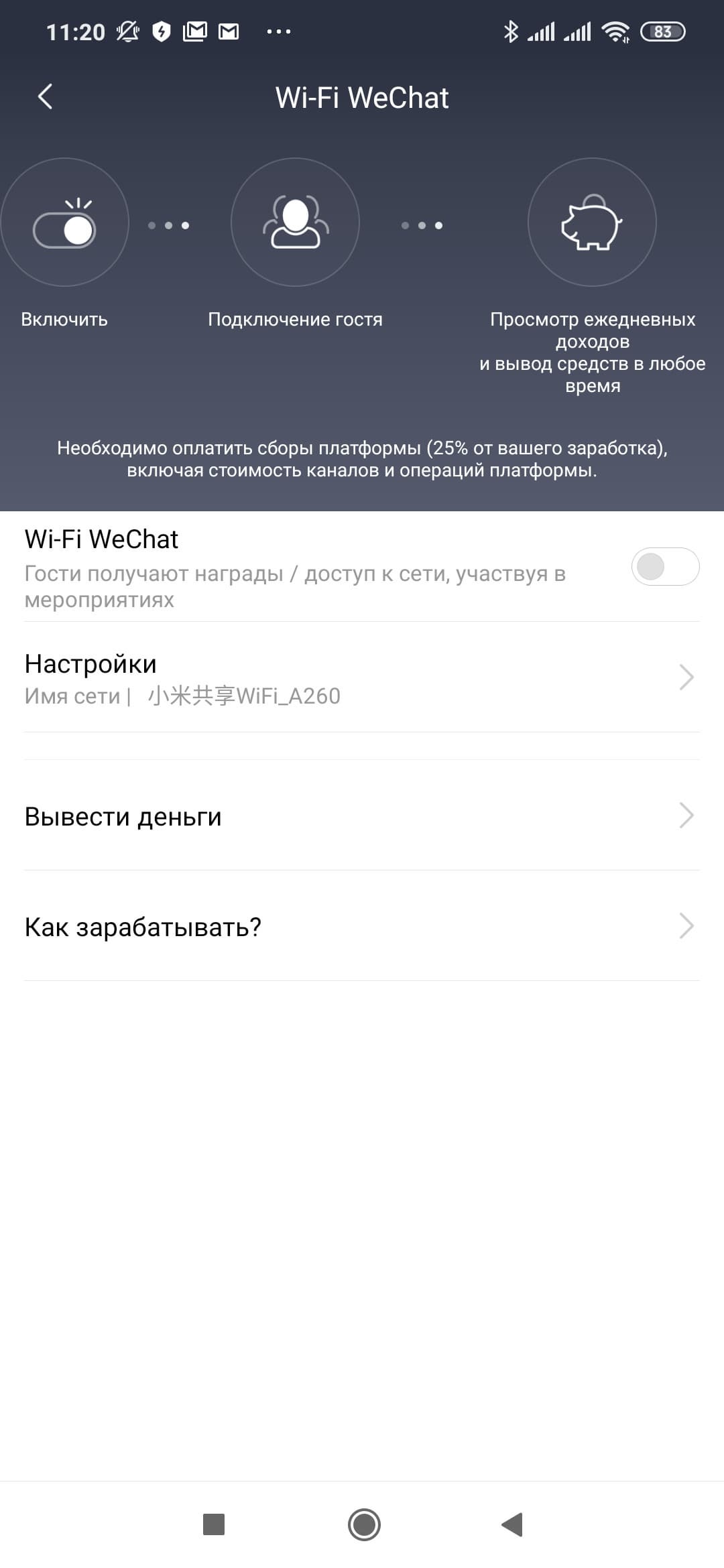

Сервис Wi-Fi WeChat позволяет вам зарабатывать, предоставляя доступ к интернету через свой роутер другим участникам сервиса. У нас данная функция вероятно не будет работать, учитывая законодательные и другие ограничения.

На странице «Обновления» отображаются доступные новые версии прошивок для роутера и предоставляется возможность их установить. Правда, у нас эта функция не сработала — информация о доступности обновления была, но при попытке его установить возникало сообщение об ошибке.

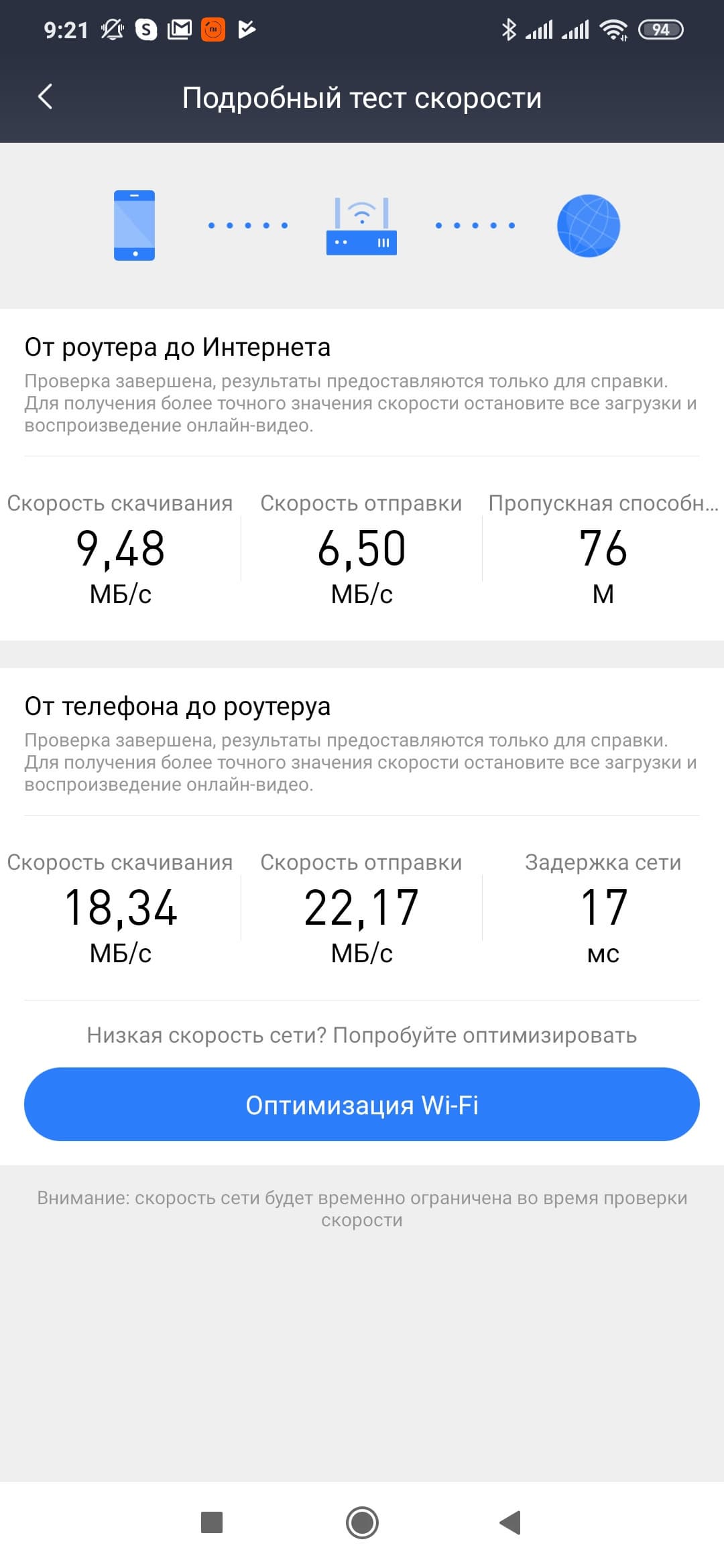

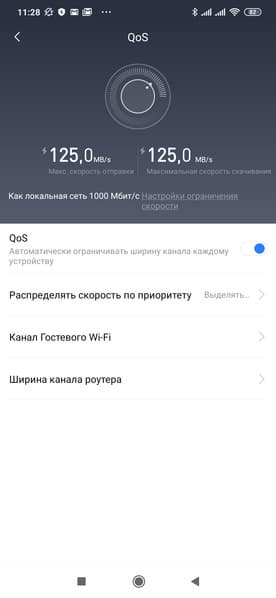

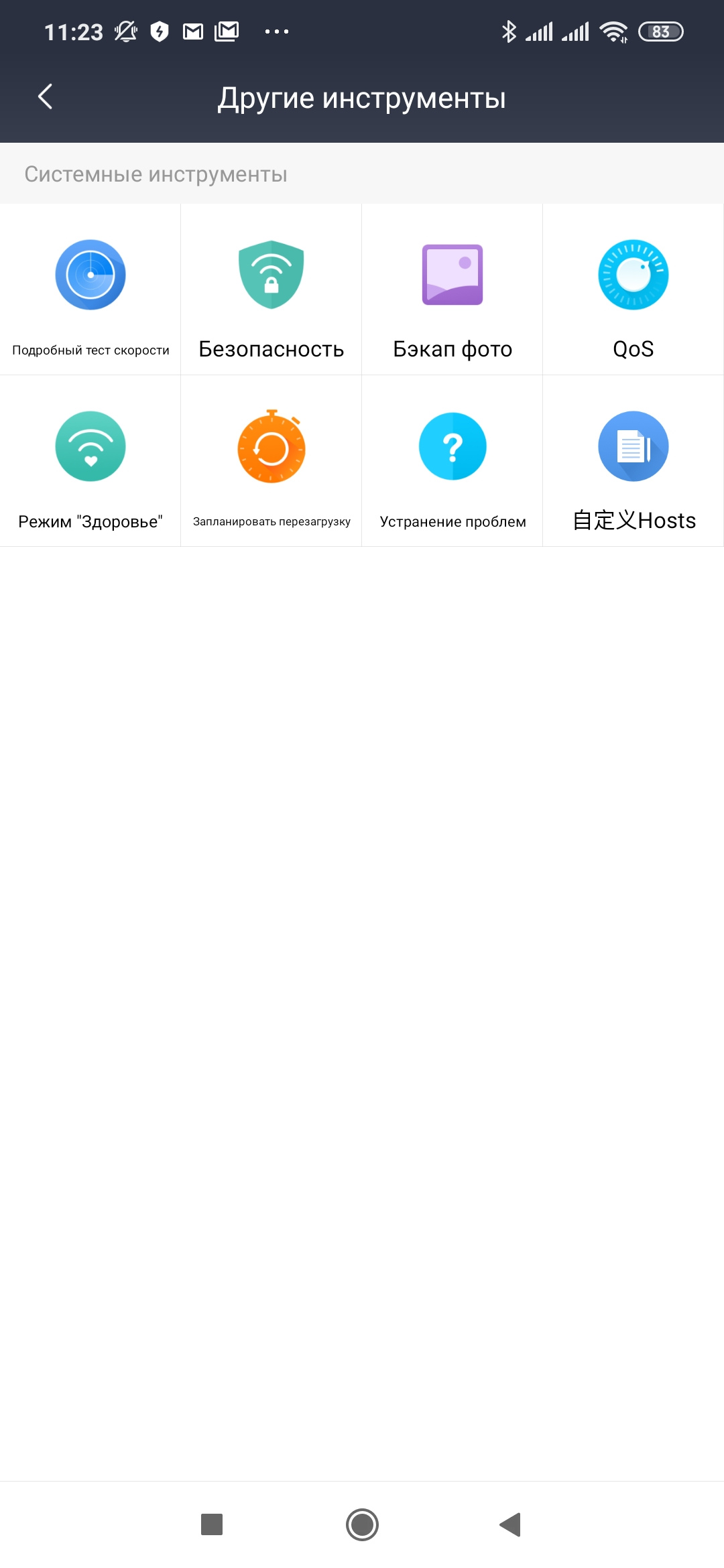

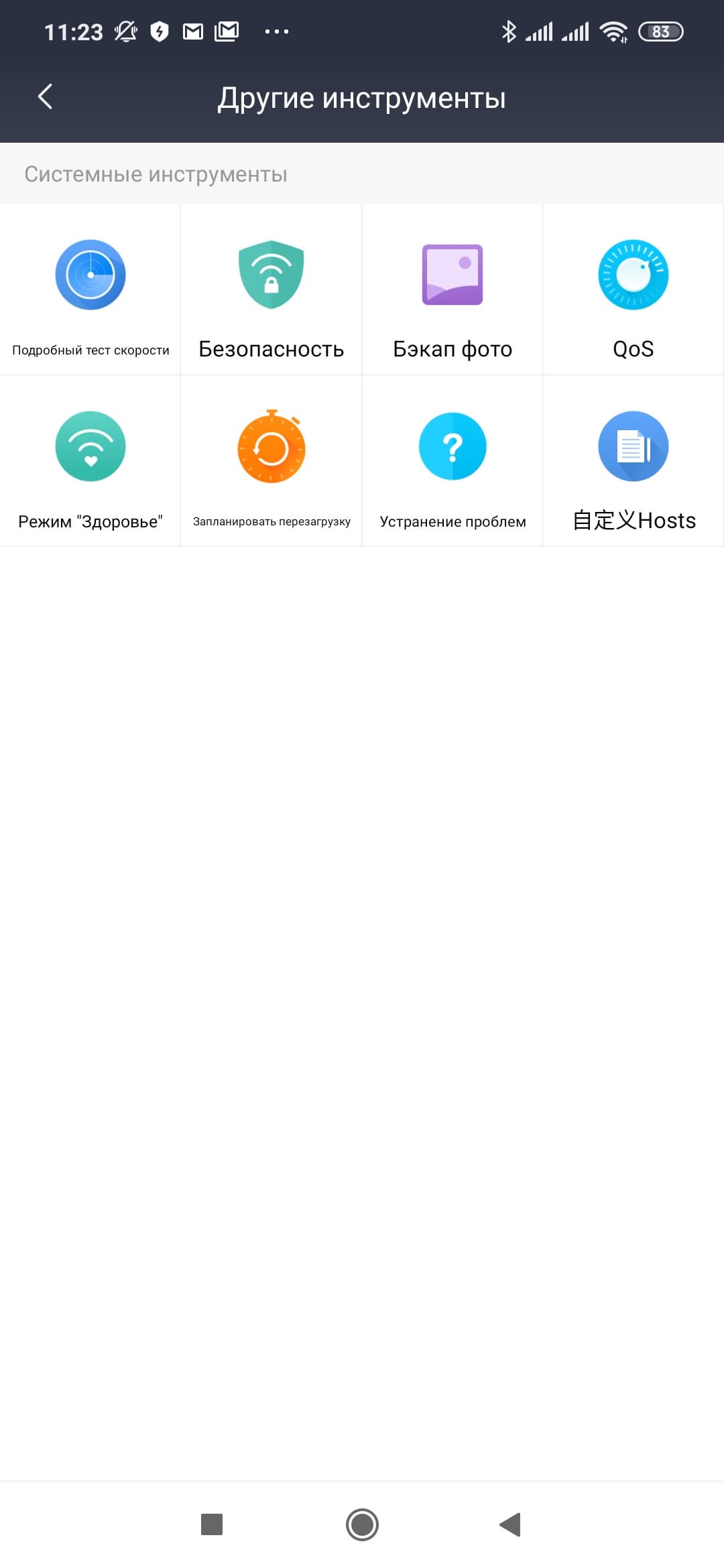

«Другие инструменты» позволяет пользователю провести оперативную проверку скорости подключения роутера к интернету и мобильного устройства к роутеру, настроить дополнительные сервисы защиты на безе технологий Baidu Security (в частности для автоматической проверки трафика на вредоносный код), настроить функцию управления полосой пропускания (QoS) с выбором приоритета и ограничений (в том числе и для гостевой сети), настроить расписание работы Wi-Fi (режим «Здоровье»), составить расписание перезагрузки (если вы не уверены в стабильности устройства).

Страница «Устранение проблем» содержит справочную информацию исключительно на китайском языке, так что для нас бесполезна. Смысл последнего пункта в разделе «Другие инструменты» остался неизвестным.

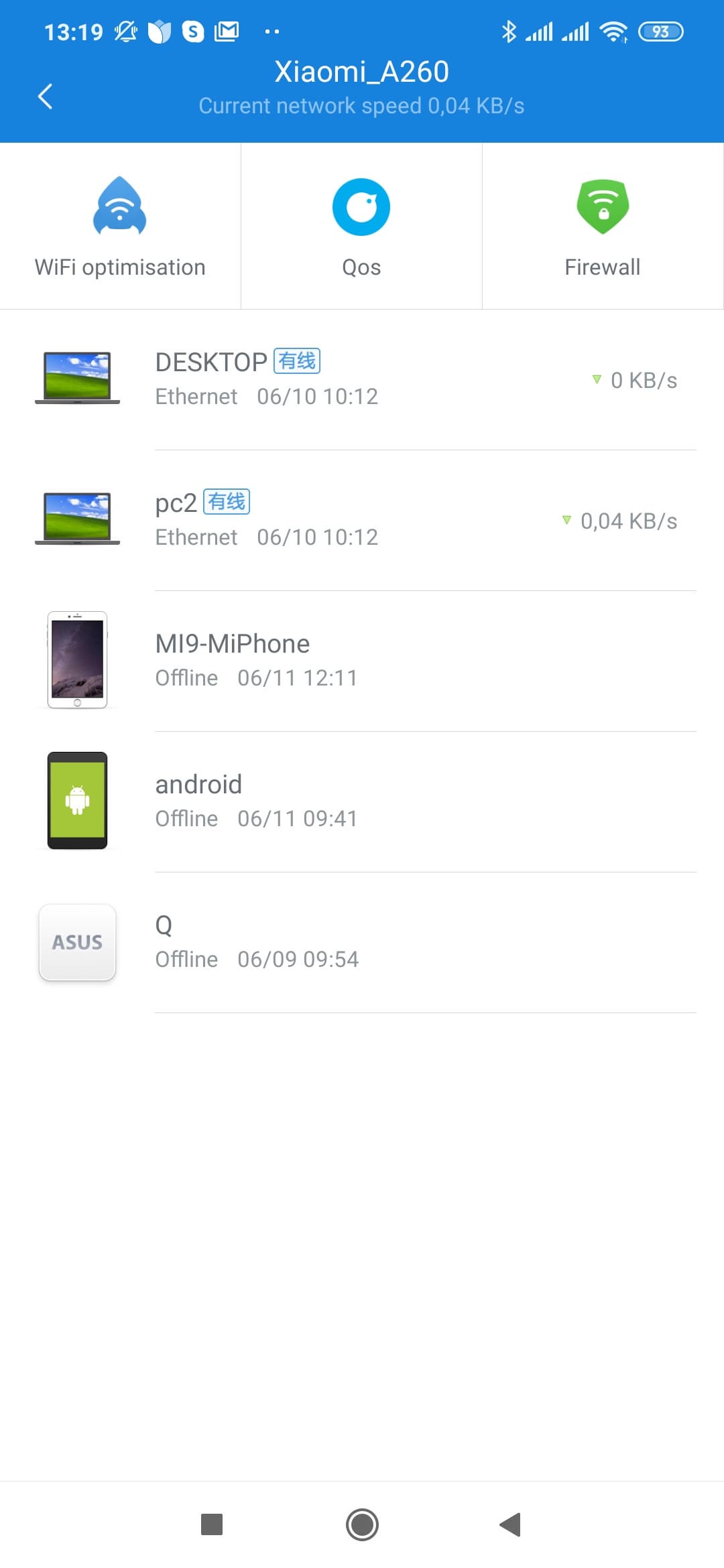

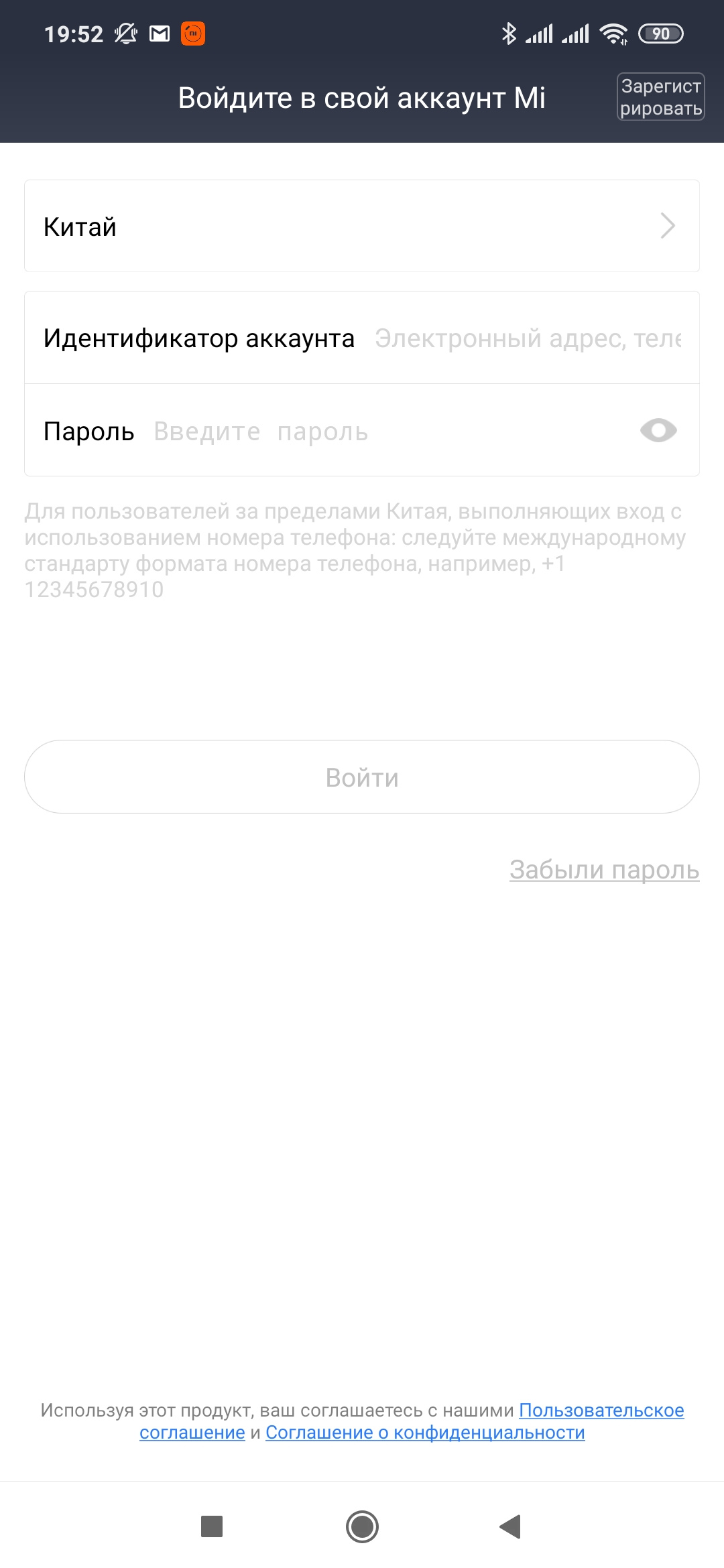

Пару слов стоит сказать про интеграцию роутера в приложение Mi Home после привязки к аккаунту Mi. При выборе соответствующего значка на главном экране программы вы попадаете в сильно упрощенную версию описанной выше Mi WiFi на английском языке с вкраплениями китайского.

В частности здесь представлен список клиентов, пункты оптимизации Wi-Fi, настройки QoS и межсетевого экрана. При этом два последних возможно просто импортированы из установленного Mi WiFi, поскольку они полностью повторяют экраны этой программы (в том числе, показываются на русском языке). К сожалению, с роутером и его клиентами здесь особо ничего не сделать, да и в действиях для автоматизации они не участвуют.

Коротко пройдемся и по веб-интерфейсу. Как мы говорили выше — в данном случае можно рассчитывать только на китайский язык. С учетом того, что некоторые элементы выполнены в виде списков или картинок, перевести его будет непросто. В качестве альтернативы можно предложить специальный плагин для браузера, который локализует именно интерфейс роутеров Xiaomi.

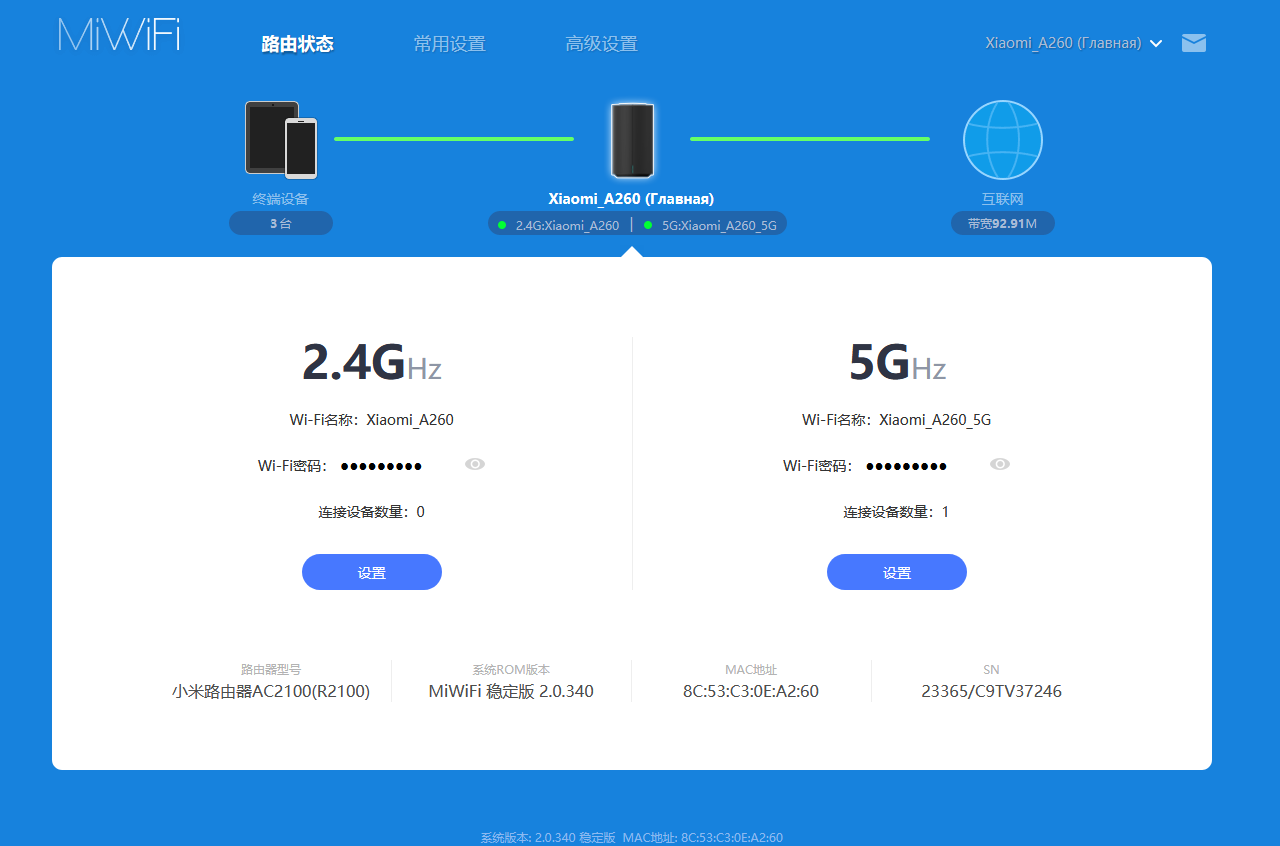

На главной странице традиционно представлена информация о состоянии устройства, подключенных клиентах, общем объеме трафика, именах и паролях беспроводных сетей, а также модель, прошивка, MAC-адрес и серийный номер роутера.

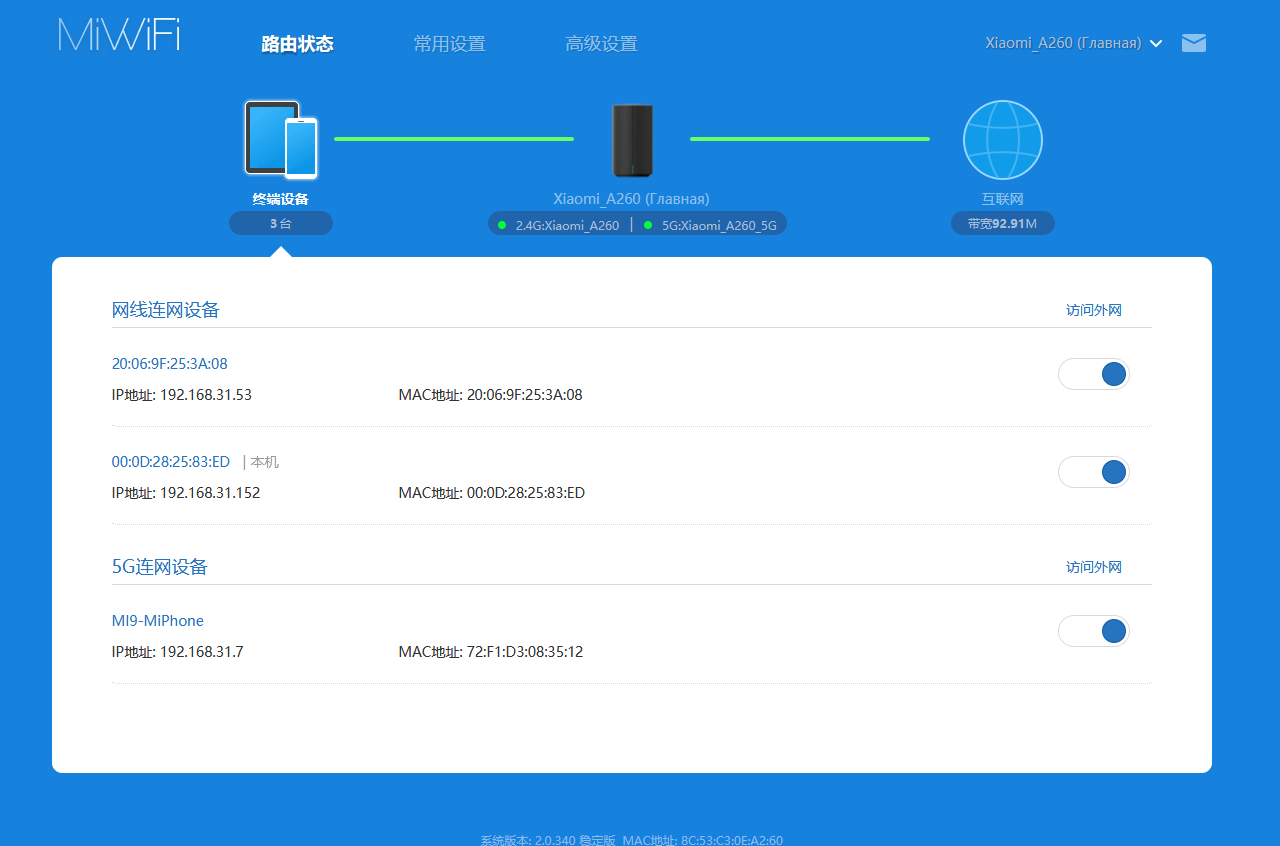

По клику на значке числа клиентов можно перейти к списку устройств, где узнать имена, адреса и способы их подключения. Здесь же оперативно можно запретить им доступ к сети.

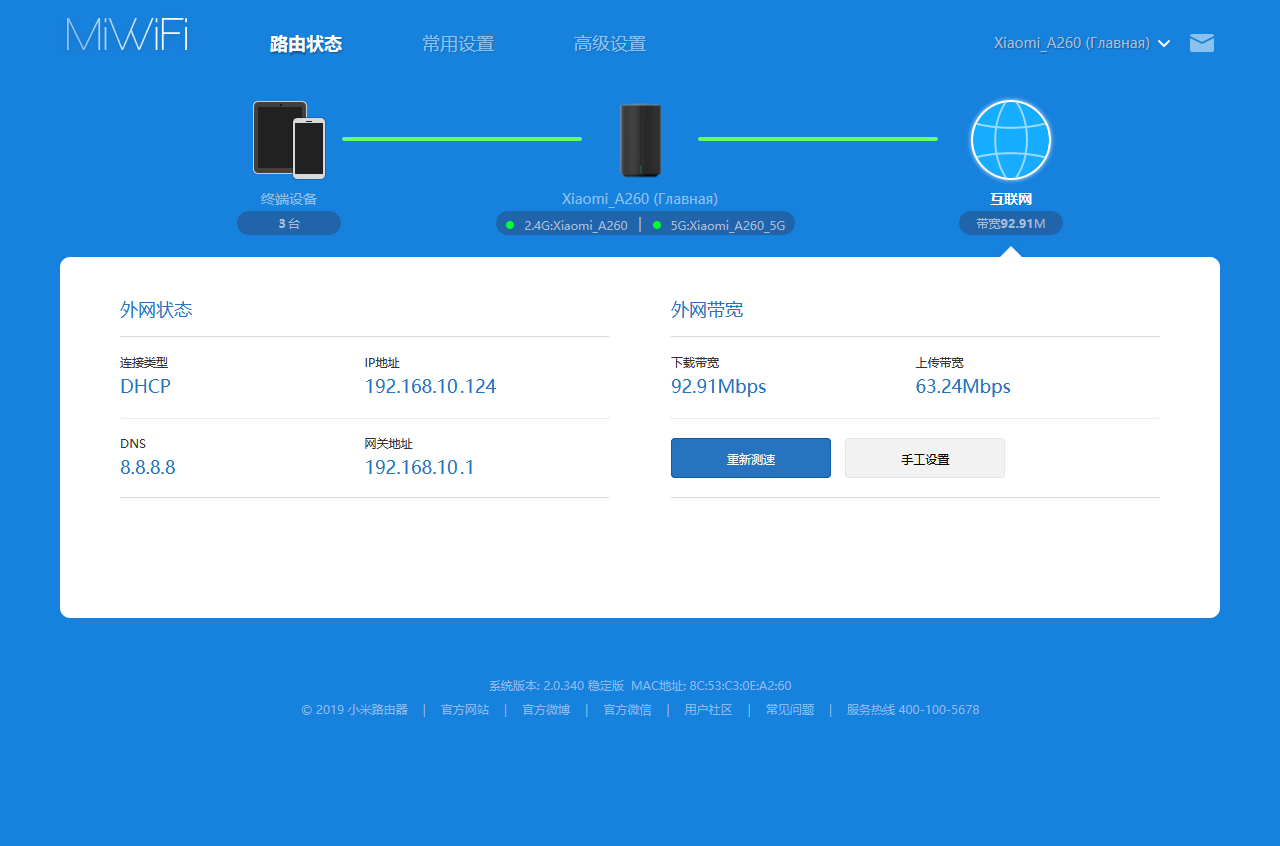

Если же щелкнуть на глобусе — будет показана страница статуса подключения к интернету. Кроме адресов, на ней представлены и результаты встроенного теста скорости канала.

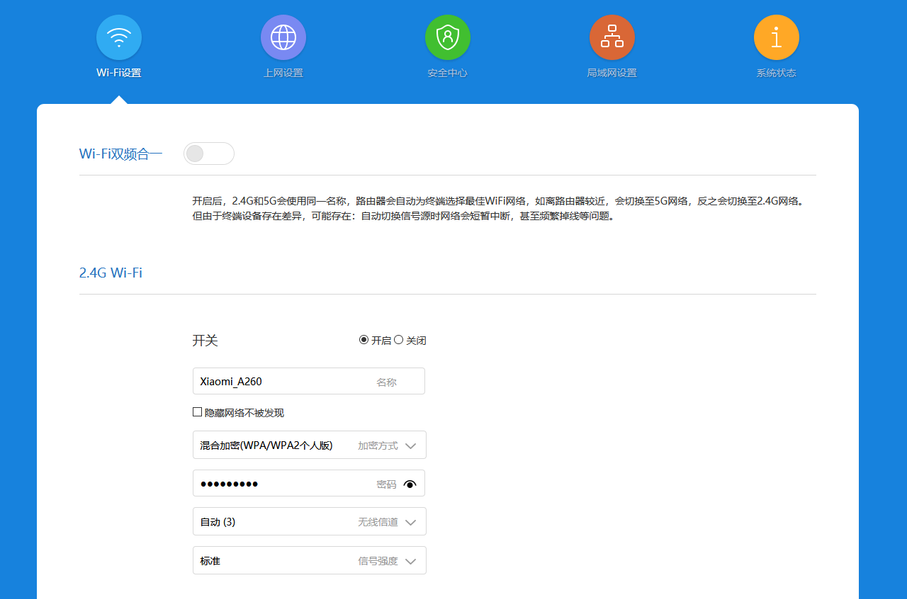

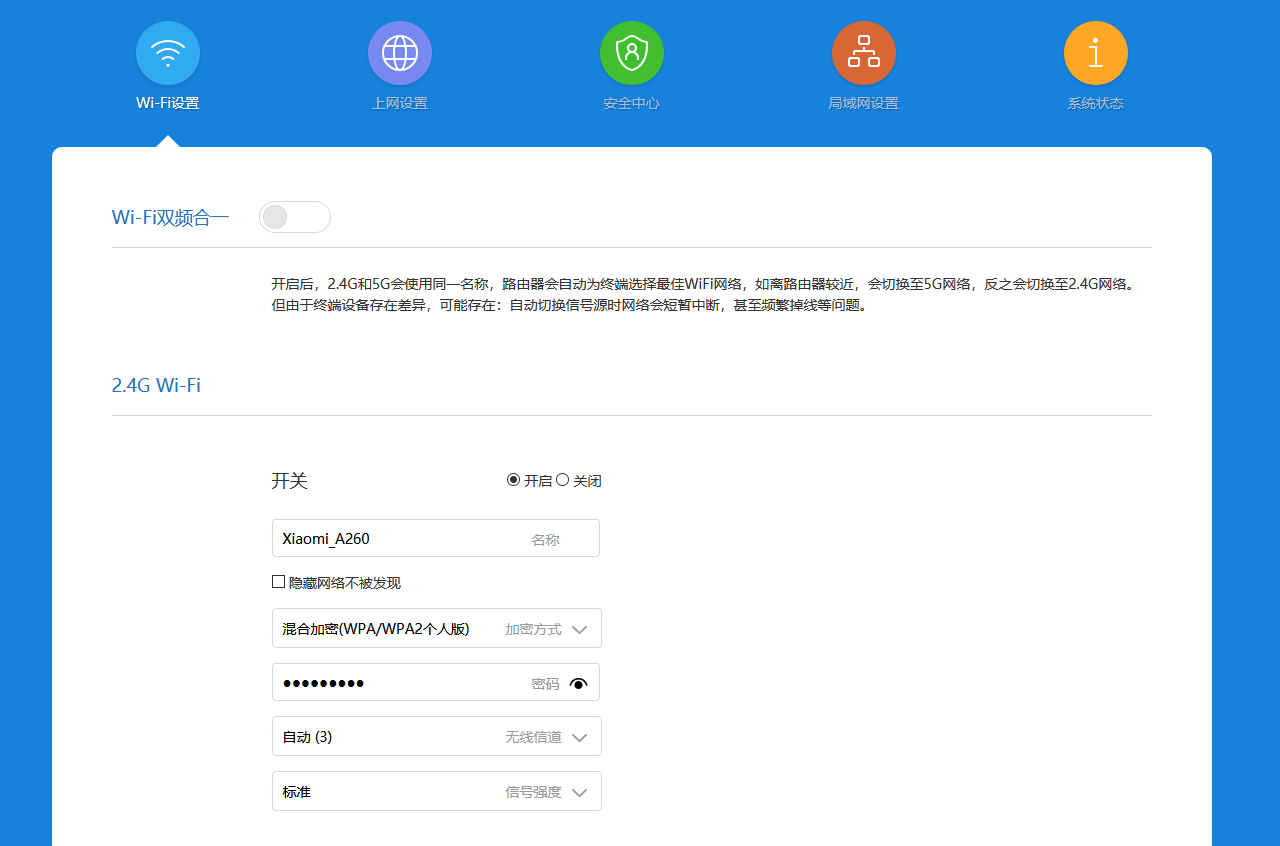

Вторая группа меню позволяет настроить сети Wi-Fi. Для них можно указать имя, пароль, номер канала, мощность передатчика. Также можно включить режим одного имени для двух диапазонов, так что роутер будет стараться предоставлять клиентам оптимальный для них вариант. Для диапазона 5 ГГц можно также выбрать ширину канала. Что касается вариантов каналов для 5 ГГц, то в роутере есть поддержка 36—48 и 149—165.

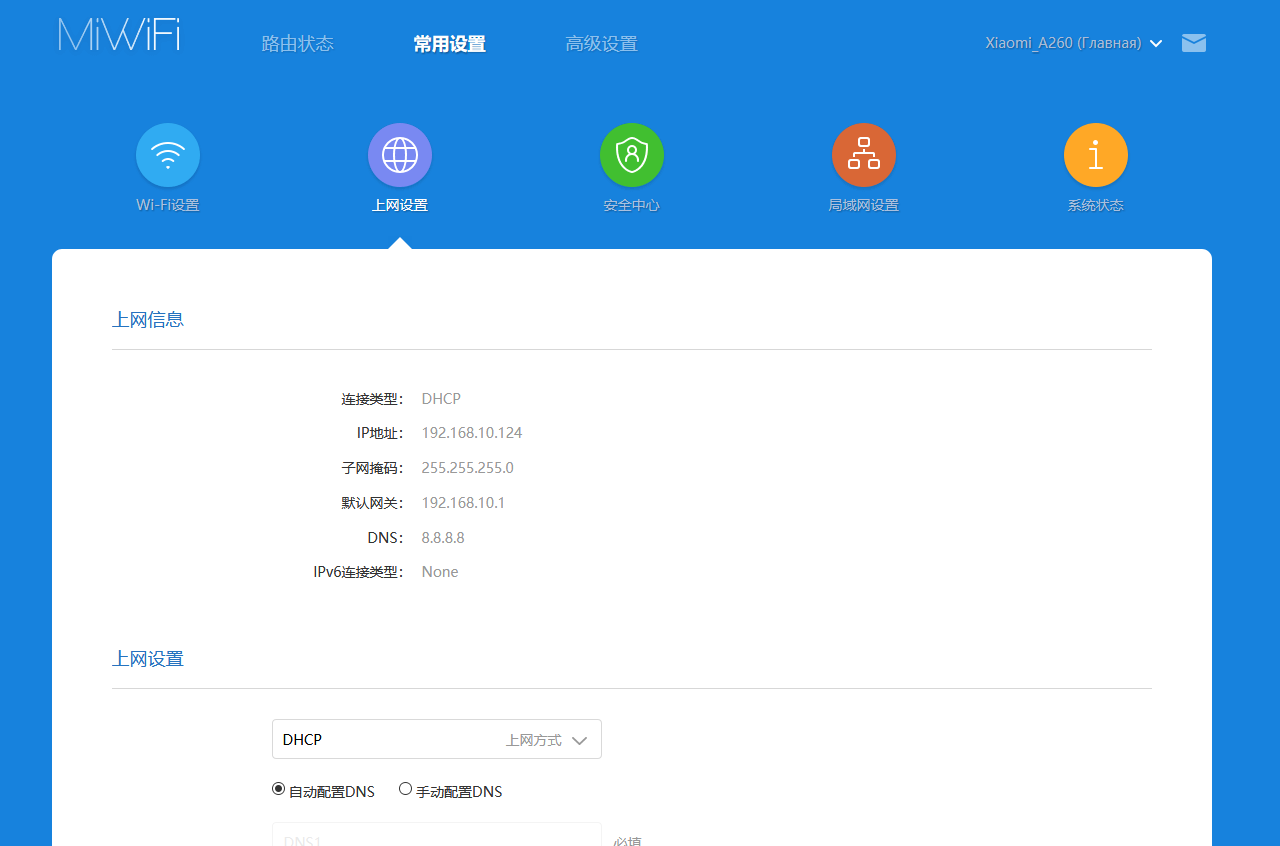

Роутер поддерживает подключение к провайдеру по технологиям IPoE и PPPoE. В первом случае можно настроить автоматическое получение адреса или назначить его в ручном режиме. Есть опция по замене MAC-адреса порта WAN, выбор скорости этого порта, поддержка IPv6. На этой же странице можно переключить устройство из режима роутера в режим повторителя для расширения зоны покрытия беспроводной сети совместно с другим основным роутером.

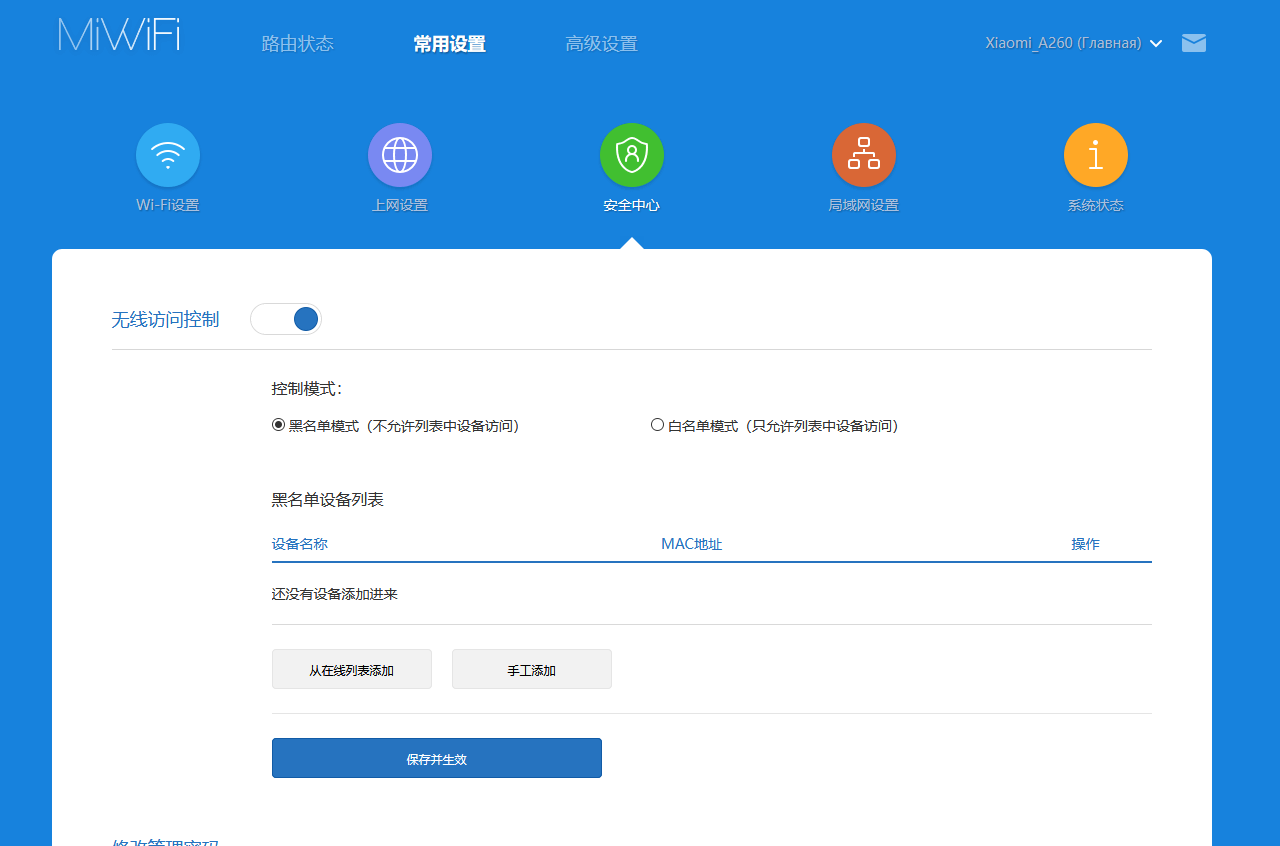

Страница с зеленым значком позволяет создать списки доступа Wi-Fi (белый или черный) для клиентов, а также поменять пароль для управления роутером (при первой настройке через помощника он совпадает с паролем беспроводной сети).

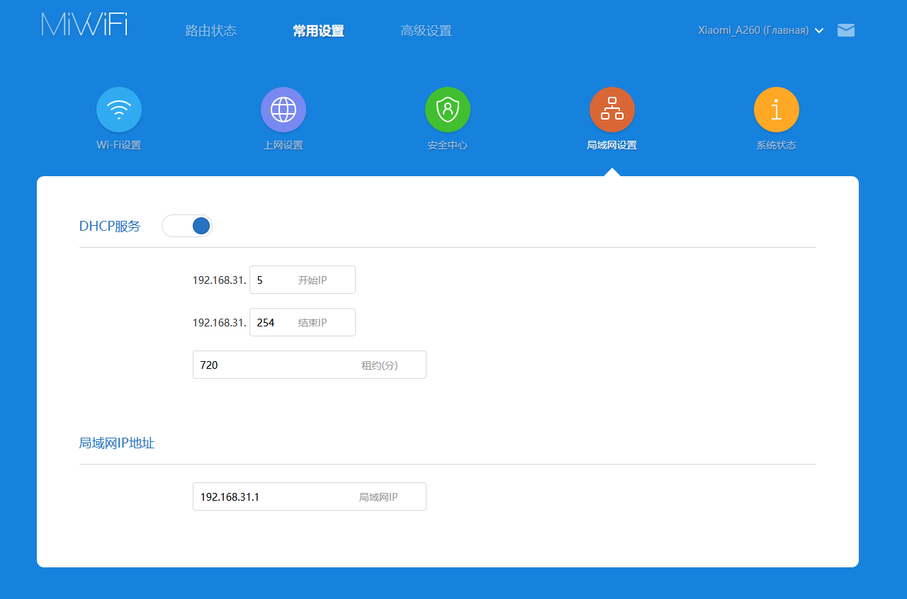

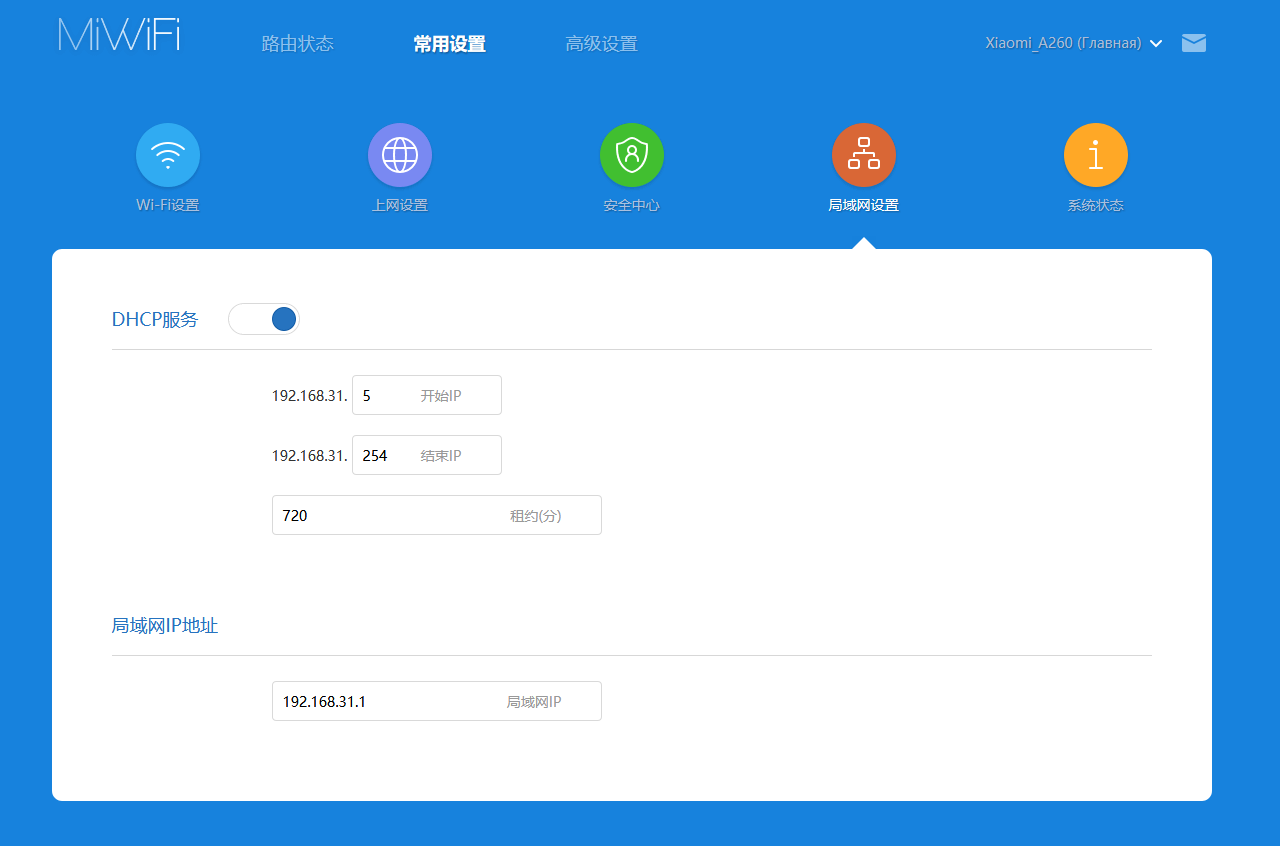

Четвертая страница в группе поможет настроить адреса в домашней локальной сети — здесь можно поменять собственный адрес роутера и выбрать диапазон адресов для выдачи клиентам.

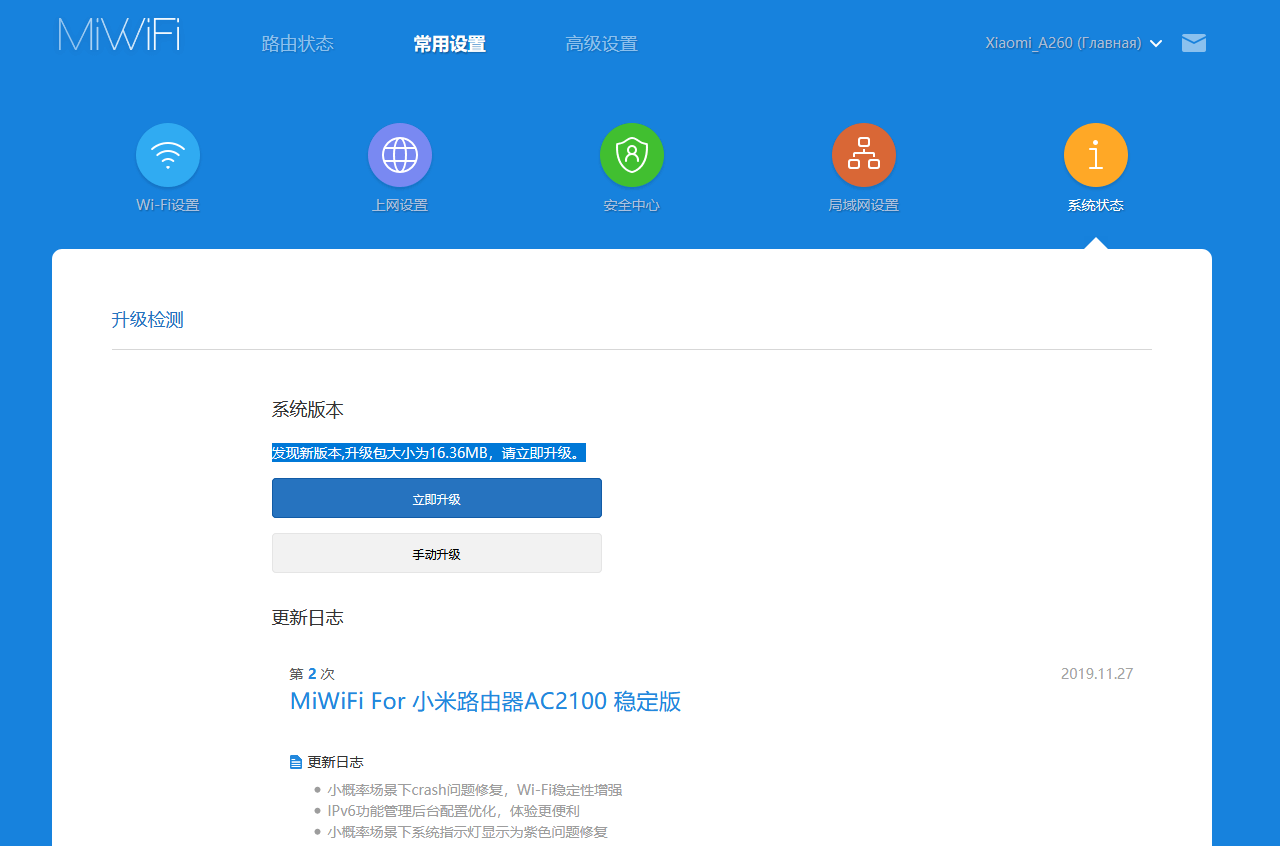

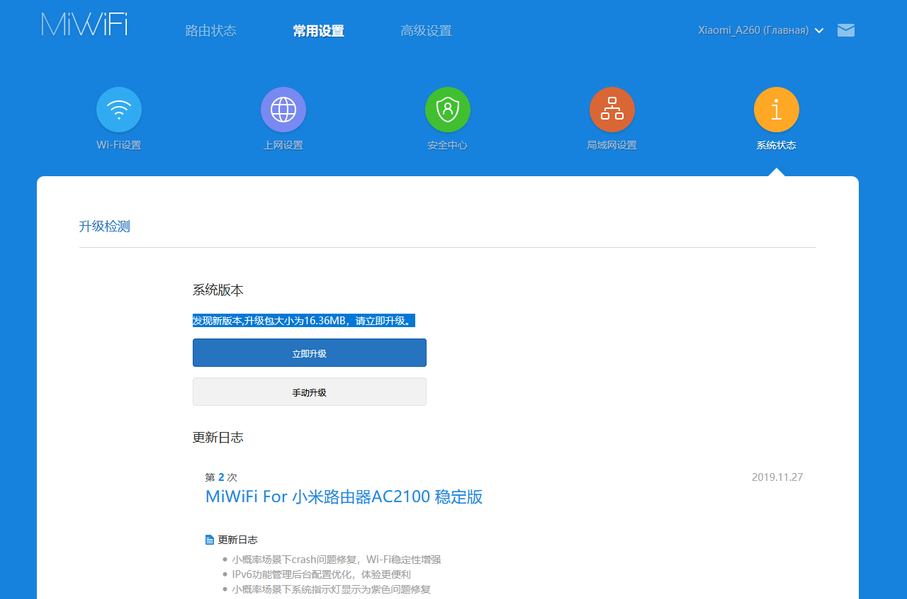

Последняя страница здесь используется для обновления прошивки (через интернет или из файла), сброса, сохранения и восстановления конфигурации, настройки встроенных часов.

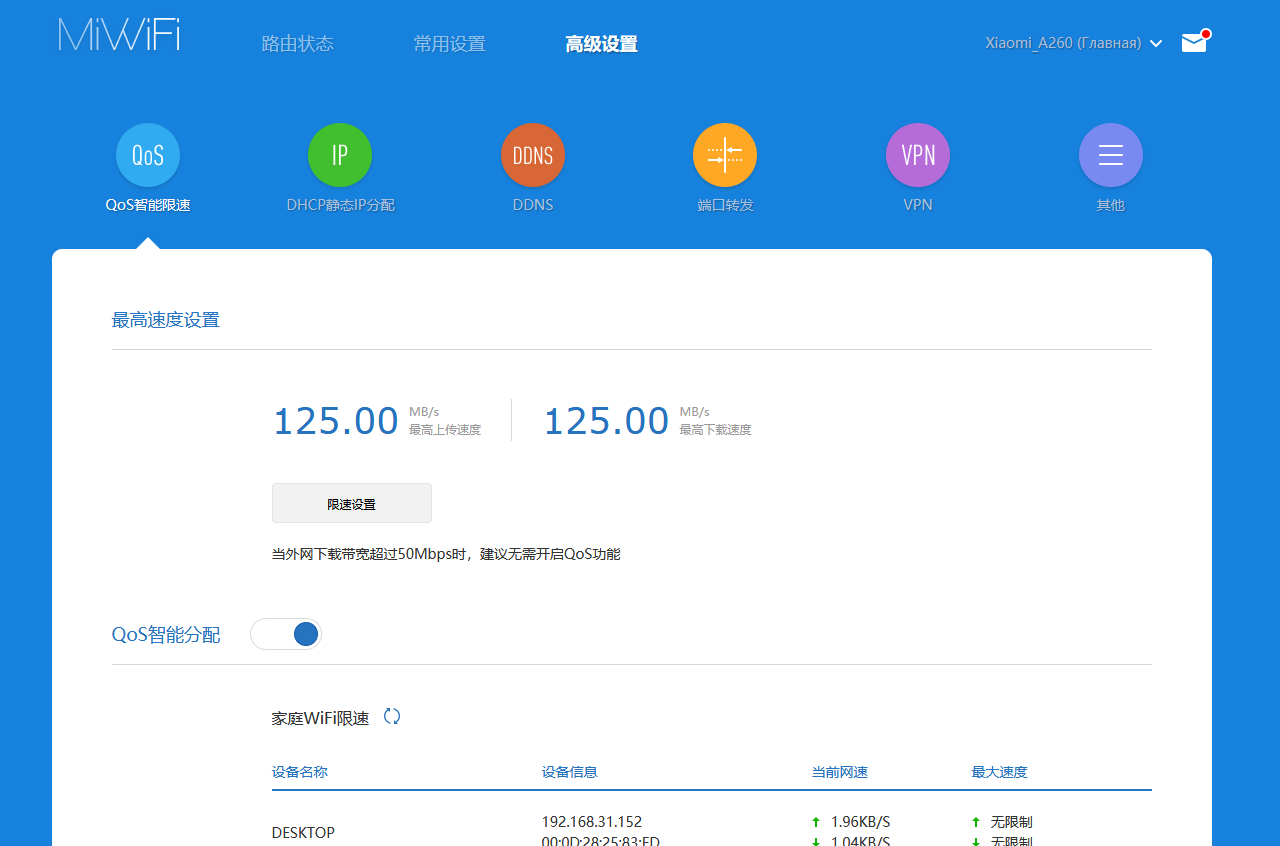

В третьей группе собраны расширенные настройки устройства. Функция QoS позволяет для каждого клиента локальной сети установить ограничения скорости загрузки и передачи. При этом для работы сервиса необходимо также указать возможности канала.

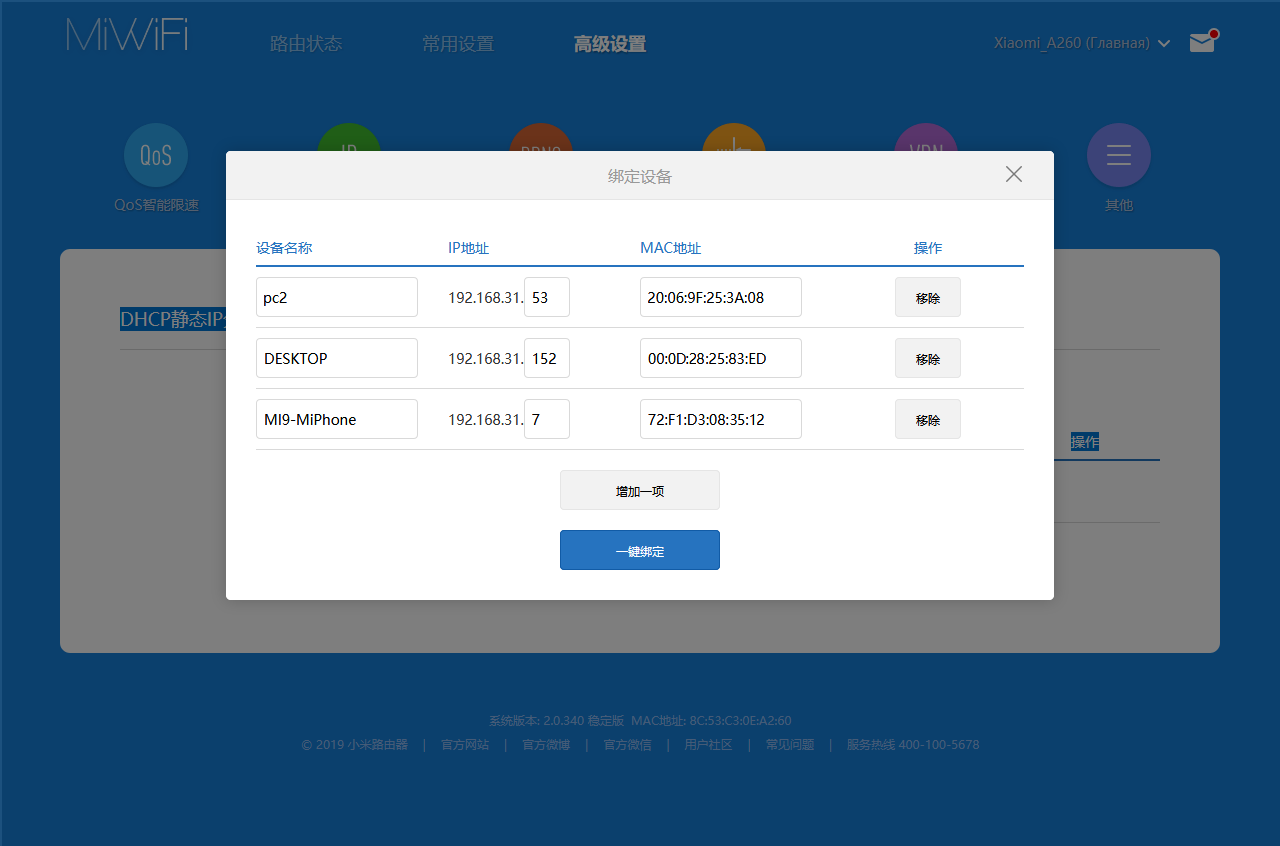

На второй странице проводится настройка статического распределения IP-адресов для клиентов при работе сервера DHCP.

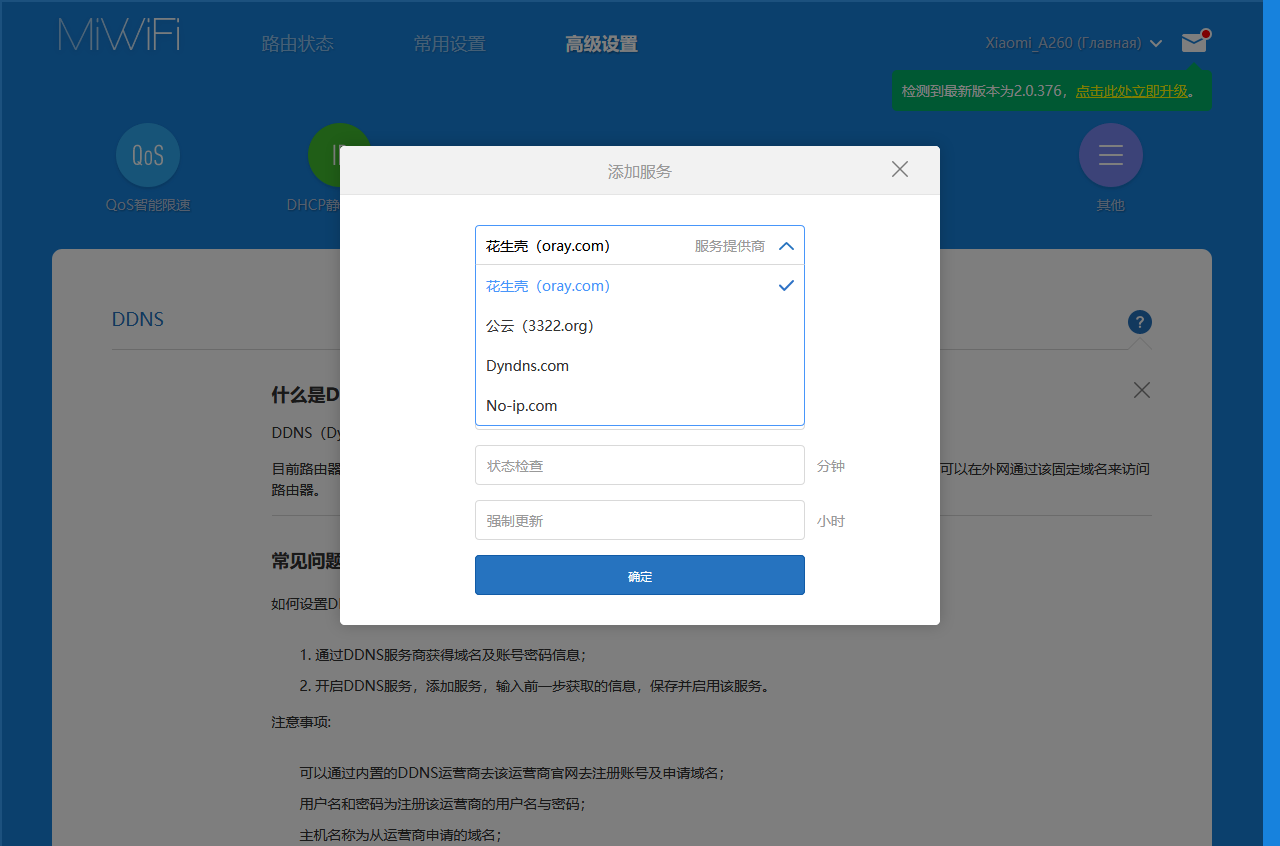

При использовании белого динамического адреса от провайдера, может быть полезным клиент DDNS (поддерживаются четыре сервиса) для обеспечения удаленного доступа к сервисам в локальной сети.

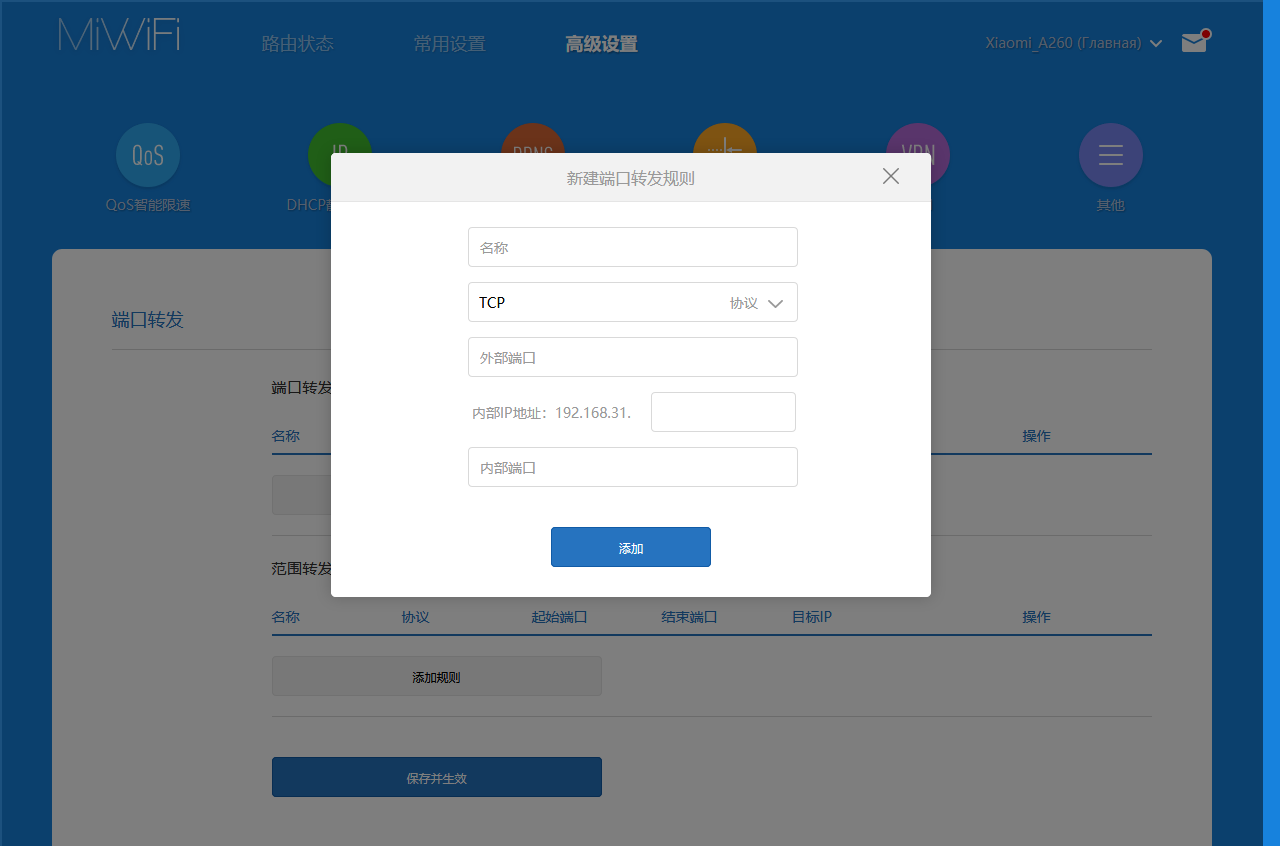

Для данной операции также необходимо будет настроить правила трансляции портов на следующей странице или использовать DMZ, если нужно обеспечить доступ только к одному устройству в локальной сети. Кроме того, устройство поддерживает автоматическое открытие портов через технологию UPnP. Таблицу текущих правил можно посмотреть на последней странице этой группы.

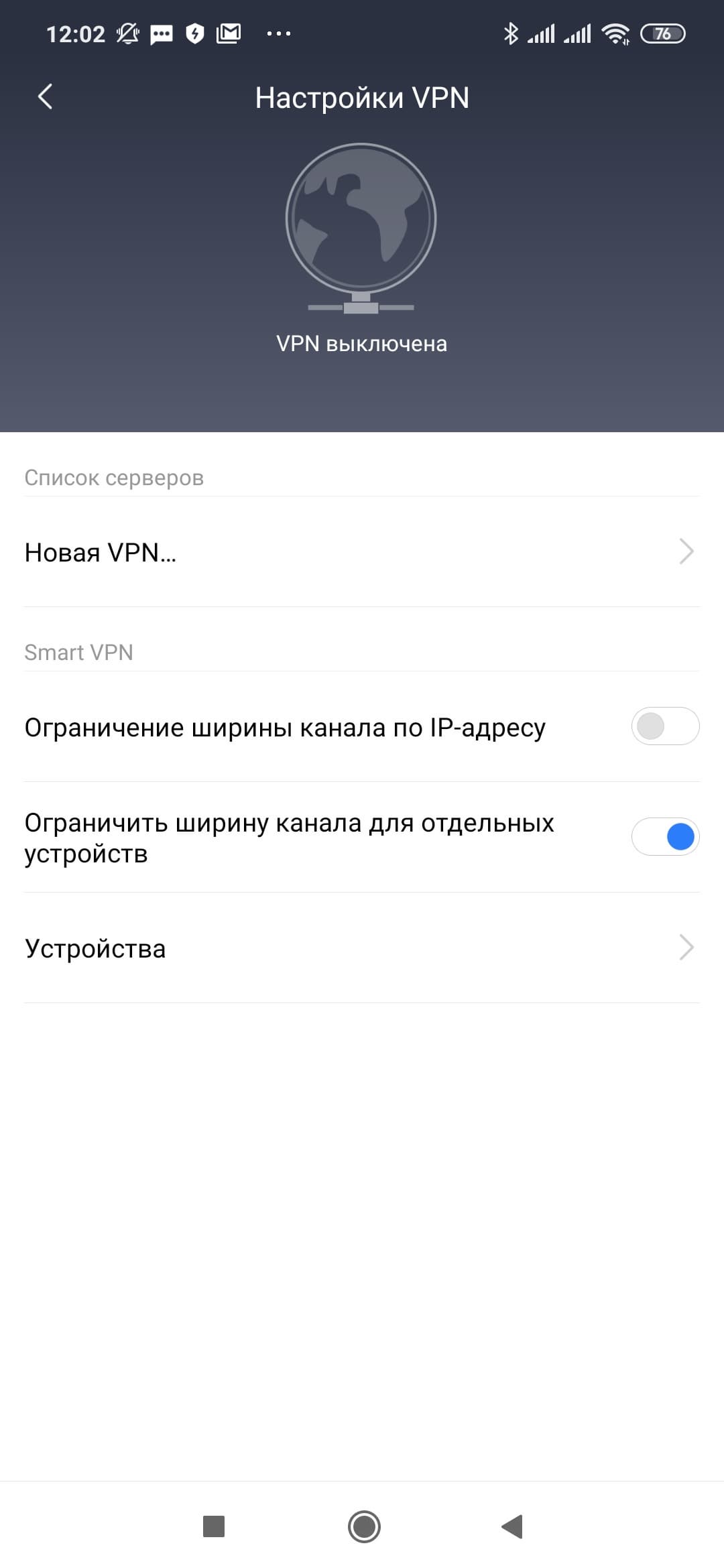

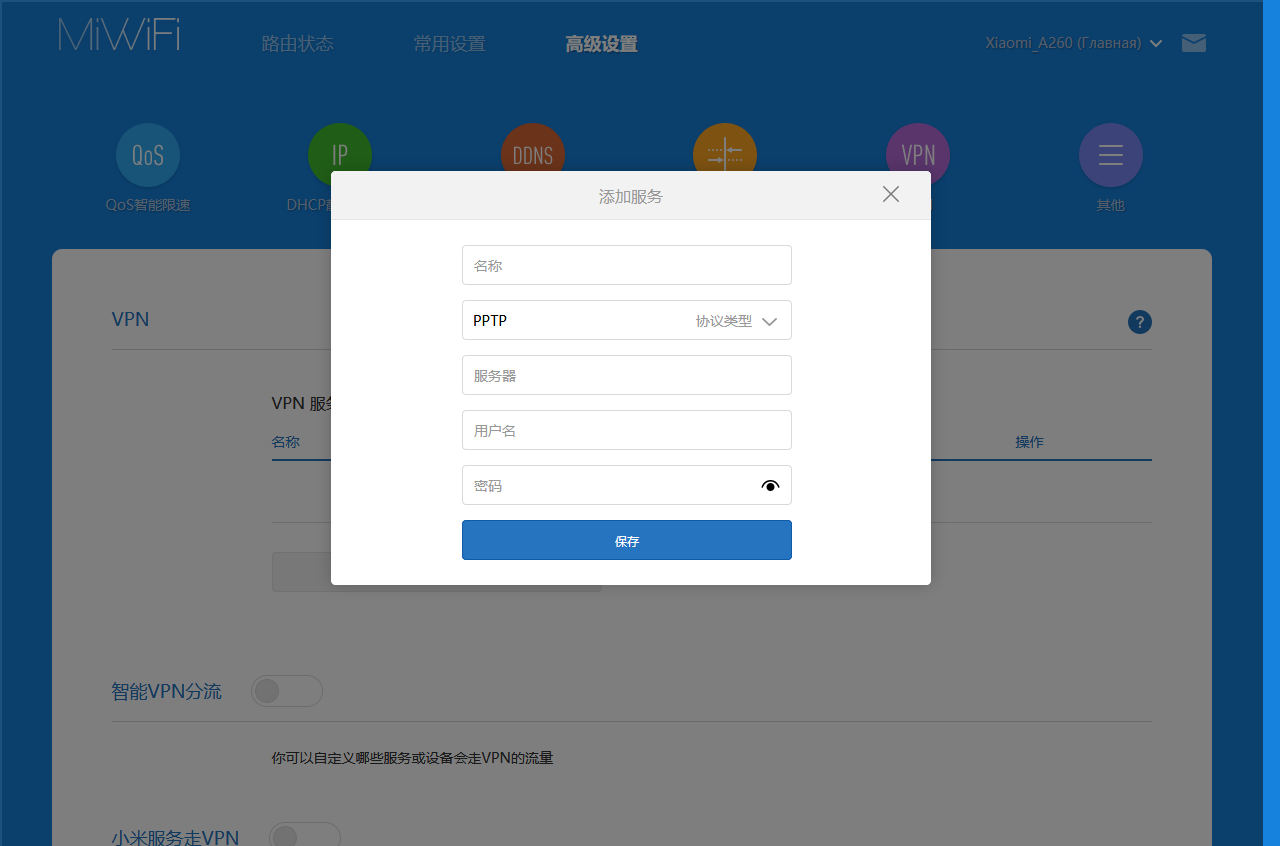

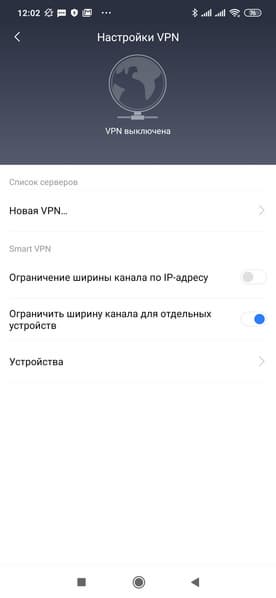

В роутере предусмотрен встроенный клиент VPN для протоколов PPTP и L2TP. При этом есть возможность пускать через VPN только выбранных клиентов или ресурсы. К сожалению, проверить это не удалось, но функция интересная.

Как мы видим, прошивка в целом предоставляет все наиболее востребованные в массовом сегменте возможности по настройке работы роутера. При этом с веб-интерфейсом вполне можно иметь дело даже с китайской локализацией. Но для большинства пользователей, скорее всего, более интересным вариантом будет управление через фирменное мобильное приложение. Заметим также, что набор возможностей у этих вариантов настройки немного отличаются (например, включение гостевой сети нашлось только в мобильном приложении, а изменение номеров каналов — только в веб-интерфейсе).

Тестирование

Учитывая скромные возможности роутера, графиков в данной статье будет немного. Для начала посмотрим на скорости маршрутизации. Напомним, что штатно в роутере для подключения к интернету реализована поддержка режимов IPoE и PPPoE, а PPTP и L2TP можно реализовать через раздел VPN. Правда, нет уверенности, что это будет корректно работать со всеми провайдерами.

Для IPoE и PPPoE мы получили результаты на уровне аппаратных возможностей. Так что можно говорить о том, что роутер не будет ограничивать скорости и подходит для тарифов до 1 Гбит/с включительно. С PPTP и L2TP все заметно скромнее, если ваш провайдер требует этого типа подключения (или вы работаете через внешний сервис VPN), то можно получить не более 200 и 100 Мбит/с соответственно.

Оценку возможностей Wi-Fi мы традиционно начинаем с тестирования скорости работы с адаптером Asus PCE-AC88, который как раз подходит данному роутеру по своей конфигурации с четырьмя антеннами. Правда, надо заметить, что в нем применяется чипсет Broadcom, так что это нужно учитывать. В частности последний также поддерживает собственную уникальную кодировку, что позволяет говорить о максимальной скорости подключения в 2167 Мбит/с против 1733 Мбит/с у «обычных» 4×4 802.11ac. Данный тест проводился при размещении клиента на расстоянии четырех метров от роутера в прямой видимости.

Как мы уже говорили выше, на 2,4 ГГц не стоит ждать от роутера высоких результатов — при скорости подключения 144 Мбит/с мы получаем до 100 Мбит/с реальной производительности, что в целом неплохо. Картина существенно меняется на 5 ГГц — здесь мы видим в многопоточном режиме внушительные 800-900 Мбит/с. Да и при работе в один поток показанных 370-460 Мбит/с вполне будет достаточно в большинстве сценариев использования.

Тестирование качества зоны покрытия проводится со смартфоном Zopo ZP920+, который оборудован двухдиапазонным адаптером Wi-Fi с одной антенной и поддержкой 802.11ac. В случае работы с рассматриваемым роутером это означает скорости подключения 72 и 433 Мбит/с в диапазонах 2,4 и 5 ГГц соответственно. Проверка проводилась в трех точках городской квартиры — 4 метра прямой видимости, 4 метра через одну стену и 8 метров через две стены. В эфире присутствовало несколько сетей соседних квартир.

Даже с учетом работы только на одном канале (20 МГц), результаты можно оценить только как средние. При усложнении условий скорость заметно снижается. К счастью сегодня большинство клиентов, которые в принципе способны работать в требовательных к скорости сценариях, все-таки двухдиапазонные. Так что оставим 2,4 ГГц для простых применений, например устройств домашней автоматизации.

При использовании диапазона 5 ГГц картина совсем другая. В первых двух точках мы получаем 200 Мбит/с и более и только в третьей скорость снижается примерно на 10%. В любом случае, можно говорить о том, что роутер неплохо справляется со своей задачей, если используются правильные клиенты. Но в целом по результатам качества покрытия мы встречали и немного более удачные варианты.

Заключение

По техническим характеристикам для своей стоимости роутер Xiaomi Mi Router AC2100 выглядит достаточно интересно: четыре гигабитных проводных порта, класс AC2100, быстрый процессор и большой объем памяти. Из этого всего, вероятно, наиболее существенной является конфигурация радиоблока для работы в диапазоне 5 ГГц с протоколом 802.11ac. Однако для полного раскрытия этого потенциала требуется использовать и соответствующих клиентов или адаптеры, которые относительно редко встречаются на рынке. Кстати, заметим, что портов USB в данном устройстве нет, однако сложно считать это существенным недостатком из-за невысокой стоимости.

По скорости маршрутизации роутер отлично показал себя в режимах IPoE и PPPoE, а вот для PPTP и L2TP его рекомендовать нельзя. Беспроводные точки доступа работают согласно своим возможностях и обеспечивают неплохую зону покрытия. Замечание может быть только к диапазону 2,4 ГГц, где устройство (при выборе региона «Китай») работает с каналом 20 Мбит/с. По стабильности работы к роутеру претензий за время проведения тестирования не было.

С точки зрения программного обеспечения устройство мало чем выделяется в сегменте массовых роутеров. При этом некоторые распространенные функции (например, работа с трафиком мультикаст) в нем отсутствуют. Фирменное мобильное приложение с поддержкой облачного управления в некоторой степени компенсирует наличие только китайской версии веб-интерфейса. Но, безусловно, добавление в него хотя бы английского перевода явно повысило бы интерес к устройству.

Теоретически можно попробовать приобрести данную модель с целью установки альтернативной прошивки, однако, на наш взгляд, с текущей стоимостью этот вариант все-таки сомнительный.
