Обзор материнской платы ASRock B760M PG Riptide на чипсете Intel B760
Введение
Всю детальную информацию о последних линейках процессоров Intel можно найти в нашем соответствующем разделе.
Уже скоро выходит новое поколение процессоров Intel, с ними же появится и новый процессорный разъем (сокет), а значит и новые системные чипсеты для матплат. То есть выход следующего поколения не будет фатальным для нынешних: придется менять платформу полностью, что на первом этапе сдержит распространение новинок, а значит спрос на материнские платы с LGA1700 будет и далее неплохим. Стоит напомнить, что выход 14го поколения процессоров Intel Core (а эти процессоры являются просто технологическим обновлением предыдущего 13го поколения) не ознаменовался новой серией чипсетов, так что матплаты на чипсетах 6хх и 7хх серий призваны обслуживать целых три поколения процессоров Intel.
Таблица с основными отличиями чипсетов B760, H770 и Z790 внутри платформы LGA1700.
| Особенности | B760 | H770 | Z790 |
|---|---|---|---|
| Совместимость с процессорами Intel | 12/13/14th Gen Core | 12/13/14th Gen Core | 12/13/14th Gen Core |
| Версия PCIe (процессор) | 4.0 & 5.0 | 4.0 & 5.0 | 4.0 & 5.0 |
| Количество линий PCIe (процессор) | 20 | 20 | 20 |
| Версия PCIe (чипсет) | 3.0 & 4.0 | 3.0 & 4.0 | 3.0 & 4.0 |
| Количество линий PCIe (чипсет) | 14 (10 x 4.0 & 4 x 3.0) | 24 (16 x 4.0 & 8 x 3.0) | 28 (20 x 4.0 & 8 x 3.0) |
| Версия DMI | 4.0 | 4.0 | 4.0 |
| Количество линий DMI | x4 | x8 | x8 |
| Поколение ОЗУ | DDR4 & DDR5 | DDR4 & DDR5 | DDR4 & DDR5 |
| Количество каналов ОЗУ | 2 | 2 | 2 |
| Максимальное количество слотов ОЗУ | 4 | 4 | 4 |
| Максимальный объем ОЗУ | 128 ГБ | 128 ГБ | 128 ГБ |
| Количество портов SATA 6.0 Gb/s до | 4 | 8 | 8 |
| Порты USB 3.2 Gen 2x2 (20Gbps) до | 2 | 2 | 5 |
| Порты USB 3.2 Gen 2x1 (10Gbps) до | 4 | 4 | 10 |
| Порты USB 3.2 Gen 1x1 (5Gbps) до | 6 | 8 | 10 |
| Порты USB 2.0 до | 12 | 14 | 14 |
| Встроенная поддержка Wi-Fi | Wi-Fi 6E | Wi-Fi 6E | Wi-Fi 6E |
| Возможность разгона по частоте шины | Нет | Нет | Да |
Основные моменты B760:
- общее количество линий PCIe – 14: 10 линий PCIe 4.0 и 4 линии PCIe 3.0;
- наличие 4х портов SATA идет в дополнении к 14 линиям PCIe;
- поддержка до 2х интегрированных USB 3.2 Gen2x2 (до 20 Gb/s) портов (правда каждый из них требует поддержки со стороны двух USB 3.2 Gen2), до 4х USB 3.2 Gen2 (10 Gb/s) и 6 USB 3.2 Gen1 (5 Gb/s). В целом высокоскоростных портов (High Speed In Out, HSIO) получилось 24.
- поддержка до 12 USB 2.0.
12е, 13е и 14е поколения процессоров добавляют к этому набору еще 20 линий PCIe, при этом 16 линий (расходуемые на слоты PCIe x16) версии PCIe 5.0, оставшиеся 4 линии PCIe 4.0 идут на М.2 слот. Процессоры 12ххх/13ххх/14ххх умеют поддерживать как DDR5, так и DDR4, так что производители матплат вольны выпускать продукты как с DDR5, так и с DDR4 слотами.
Сегодня к нам попал продукт, относящийся к игровой серии матплат Phantom Gaming (PG) от ASRock (это вовсе не топовая серия, как у Asus ROG или Gigabyte Aorus), поэтому в такой серии материнские платы на основе чипсета среднего уровня B760 – в достатке.

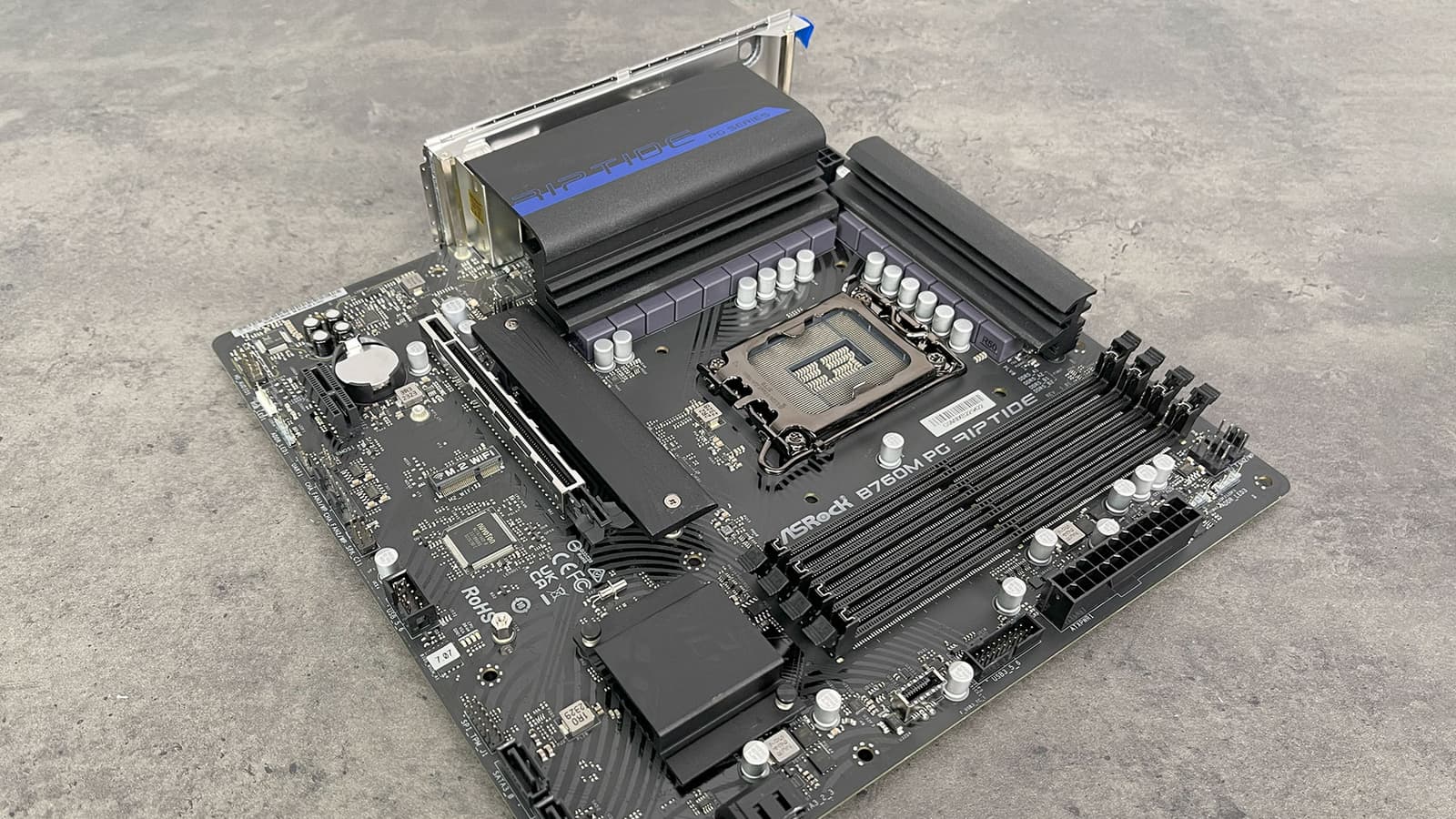

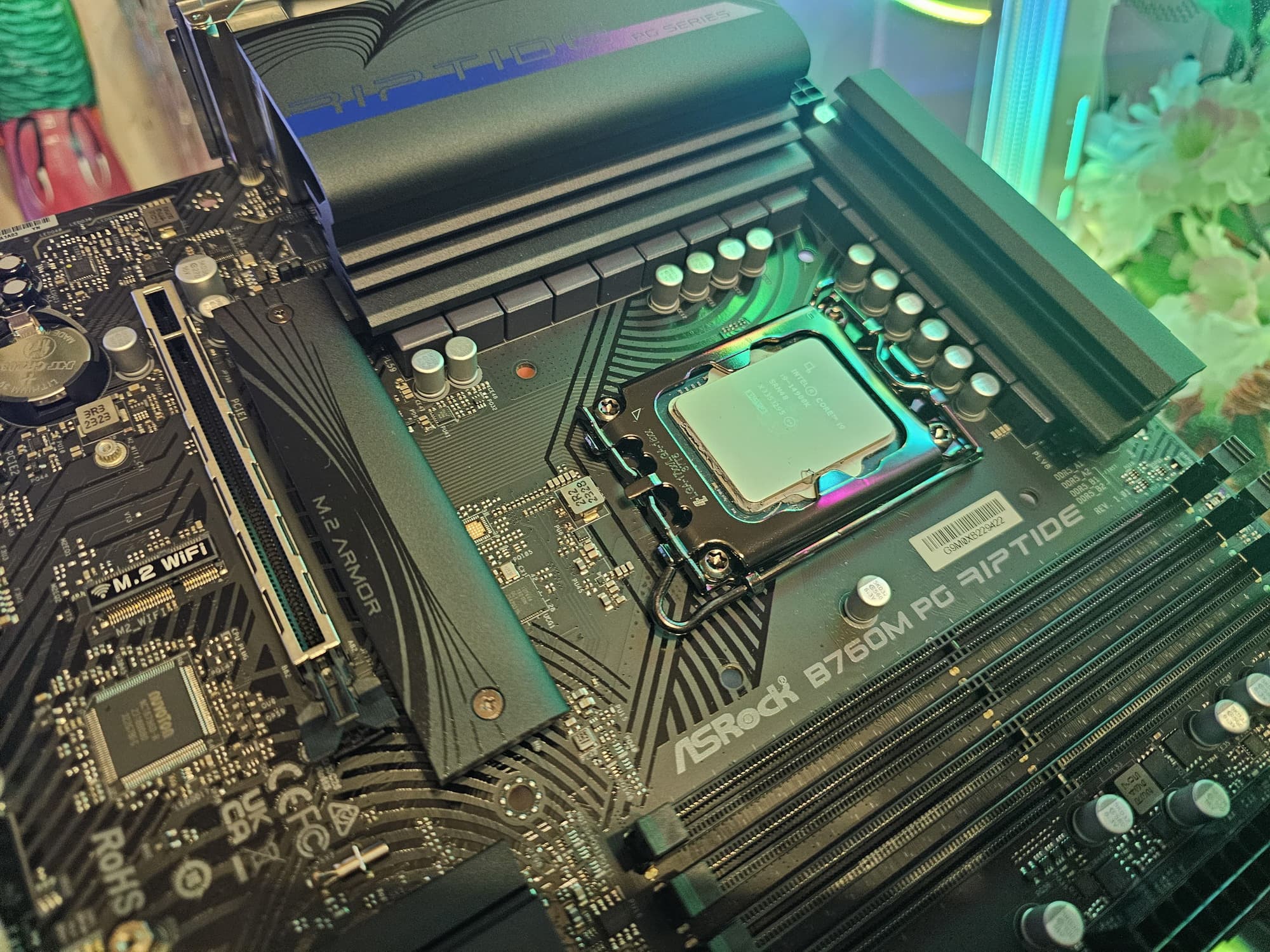

Итак, ASRock B760M Phantom Gaming Riptide.

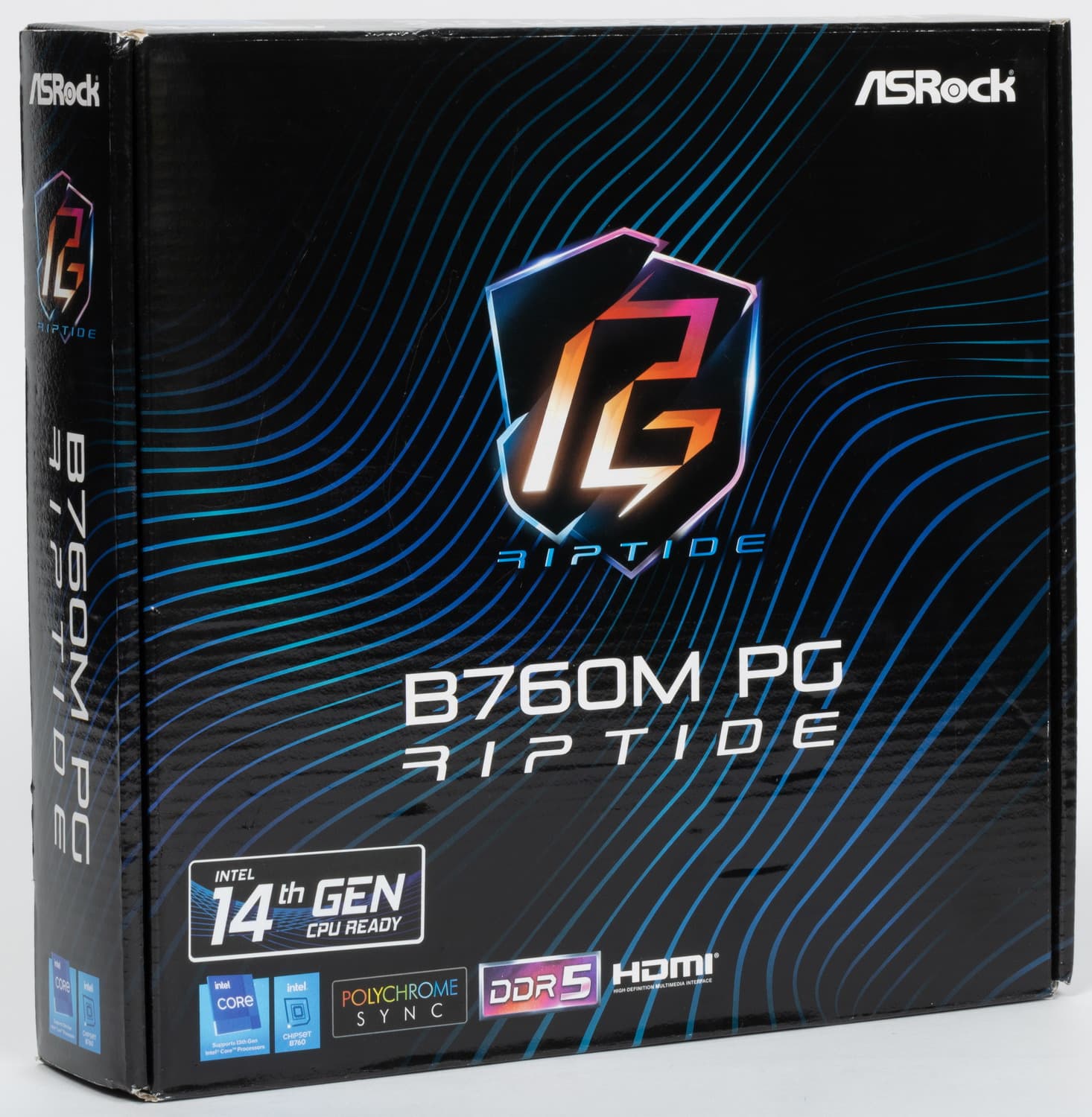

ASRock B760M Phantom Gaming Riptide поставляется в стандартной коробке фирменного дизайна серии PG. Комплект размещен под платой в отдельном отсеке.

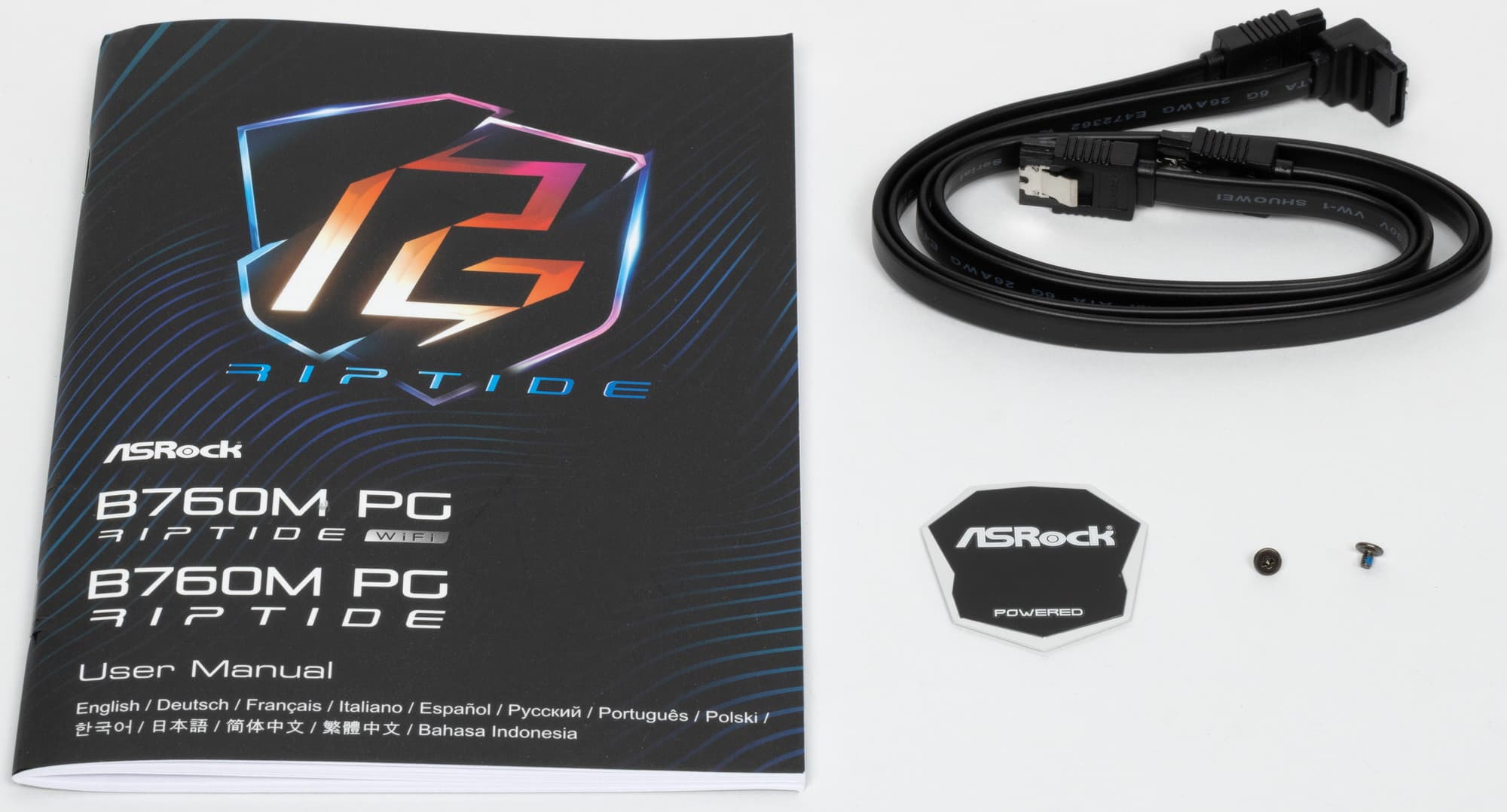

Комплект поставки скромен и традиционен для линейки Phantom Gaming (PG): кроме традиционных элементов типа руководства пользователя и кабелей SATA, имеются винтики для М.2 слотов и бонусный стикер.
ПО не поставляется, впрочем за время путешествия платы к покупателю оно все равно успевает устареть, так что придется его обновлять с сайта производителя сразу после покупки.
«Заглушка» на заднюю панель с разъемами уже смонтирована на самой плате.

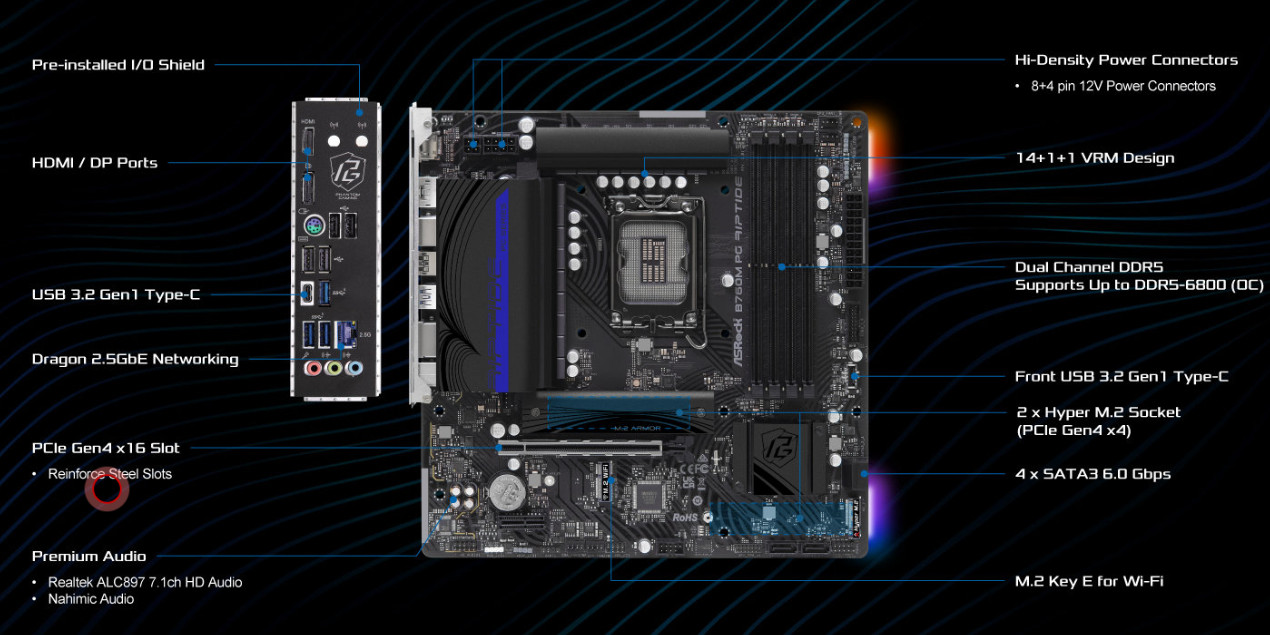

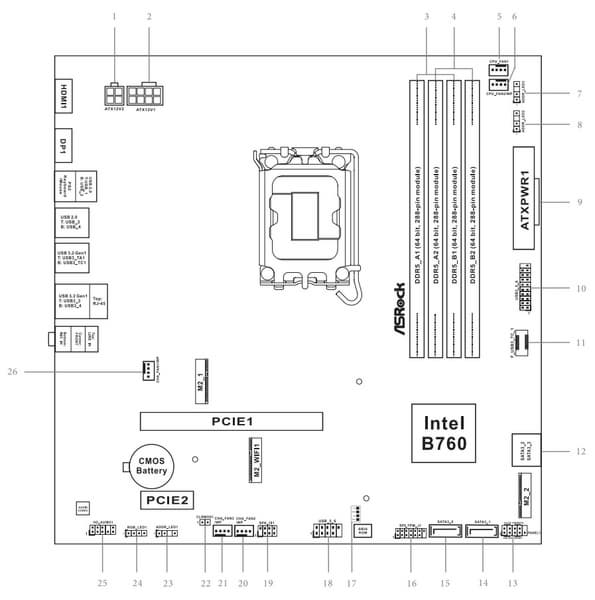

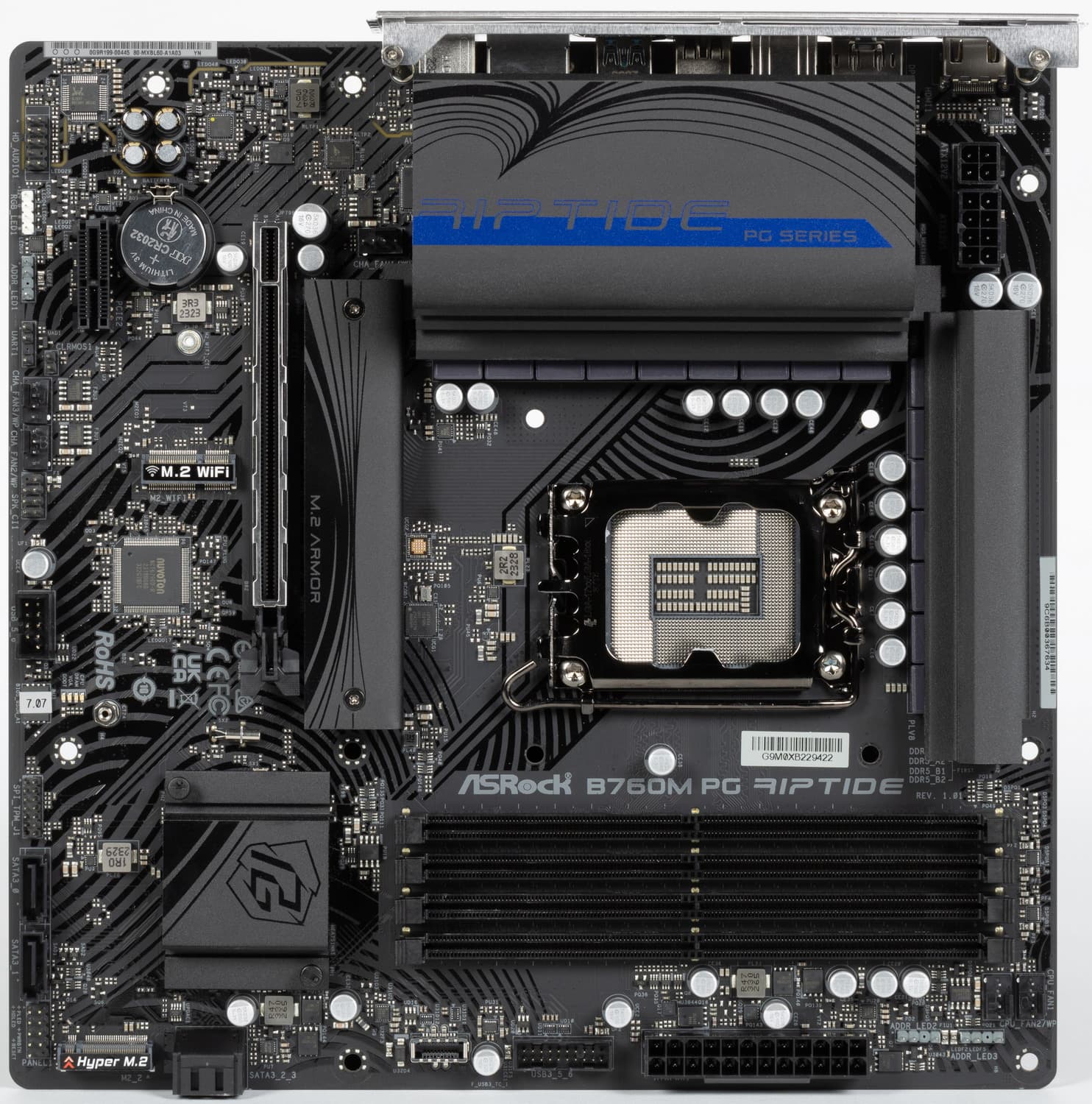

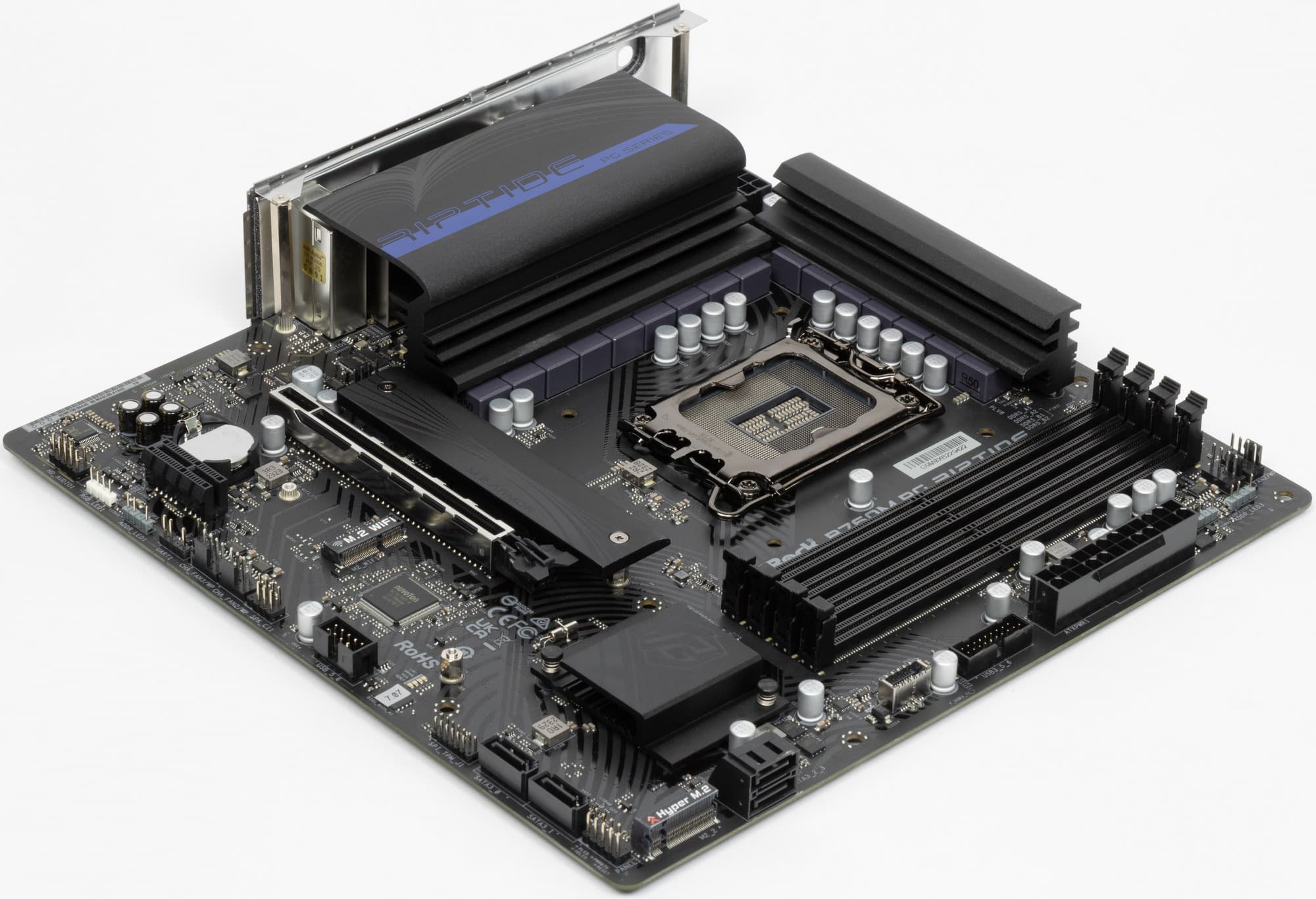

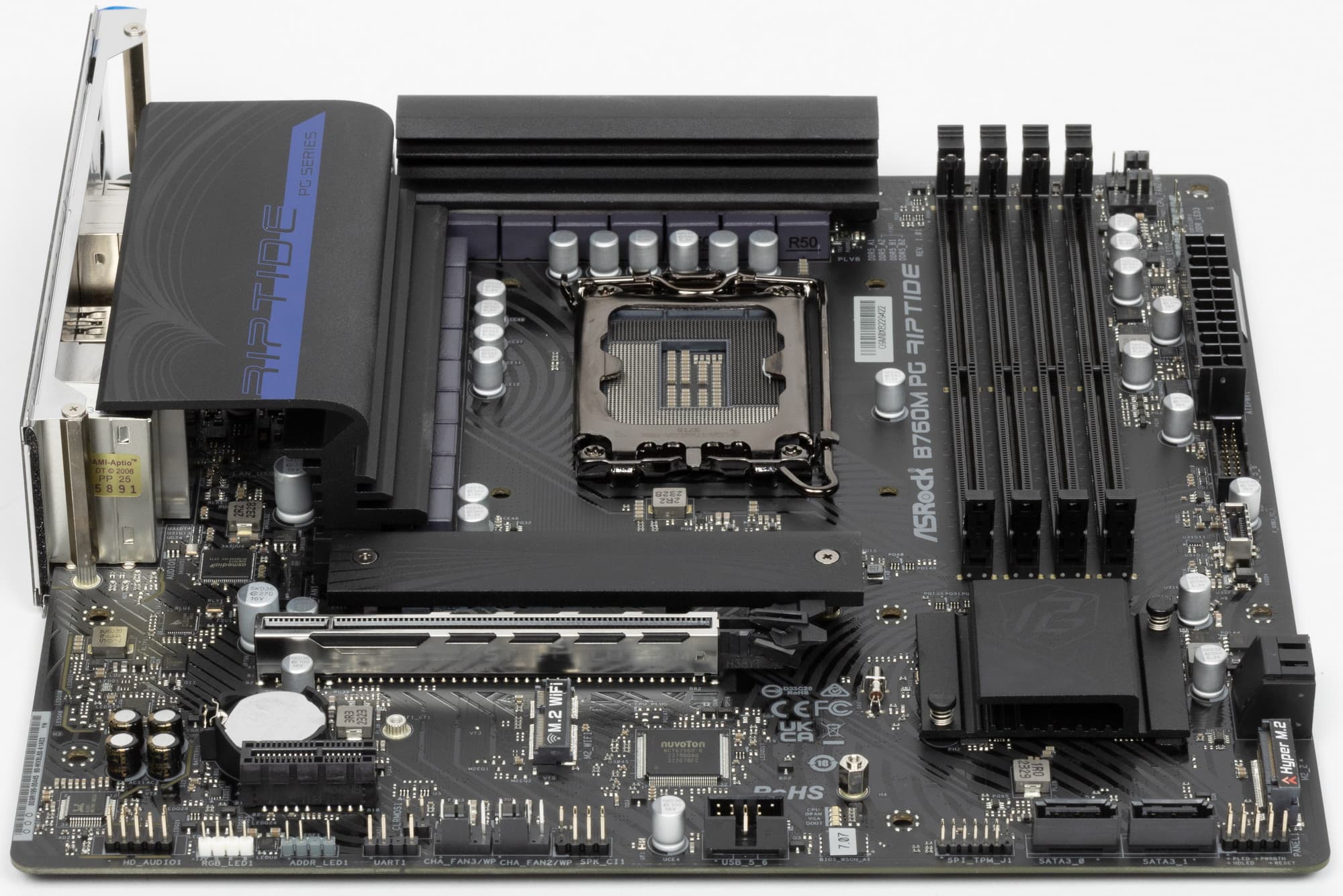

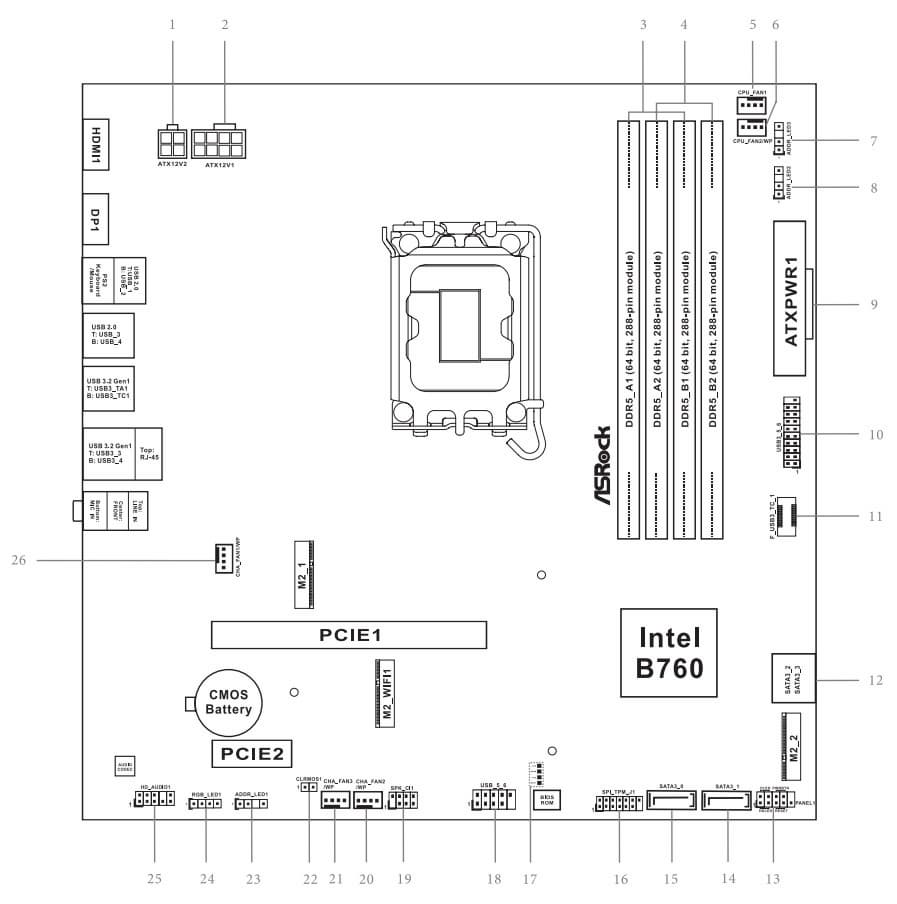

Форм-фактор

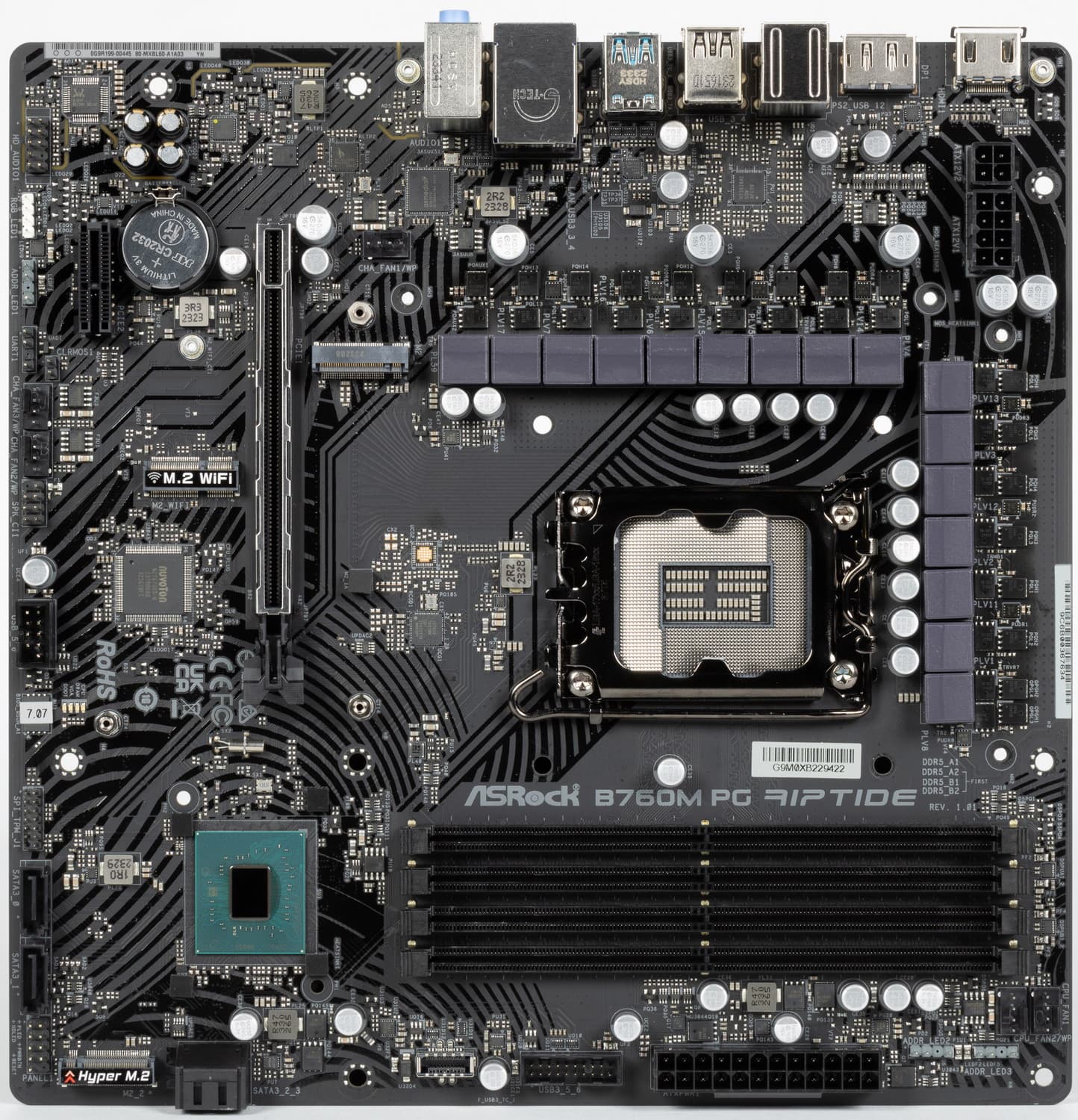

Форм-фактор Mini-ITX имеет размеры 170×170 мм, microATX до 244×244 мм, ATX до 305×244 мм, а E-ATX — до 305×330 мм. Материнская плата ASRock B760M Phantom Gaming Riptide выполнена в форм-факторе microATX, имеет размеры 244×244 мм, и на ней имеются 8 монтажных отверстий для установки в корпус.

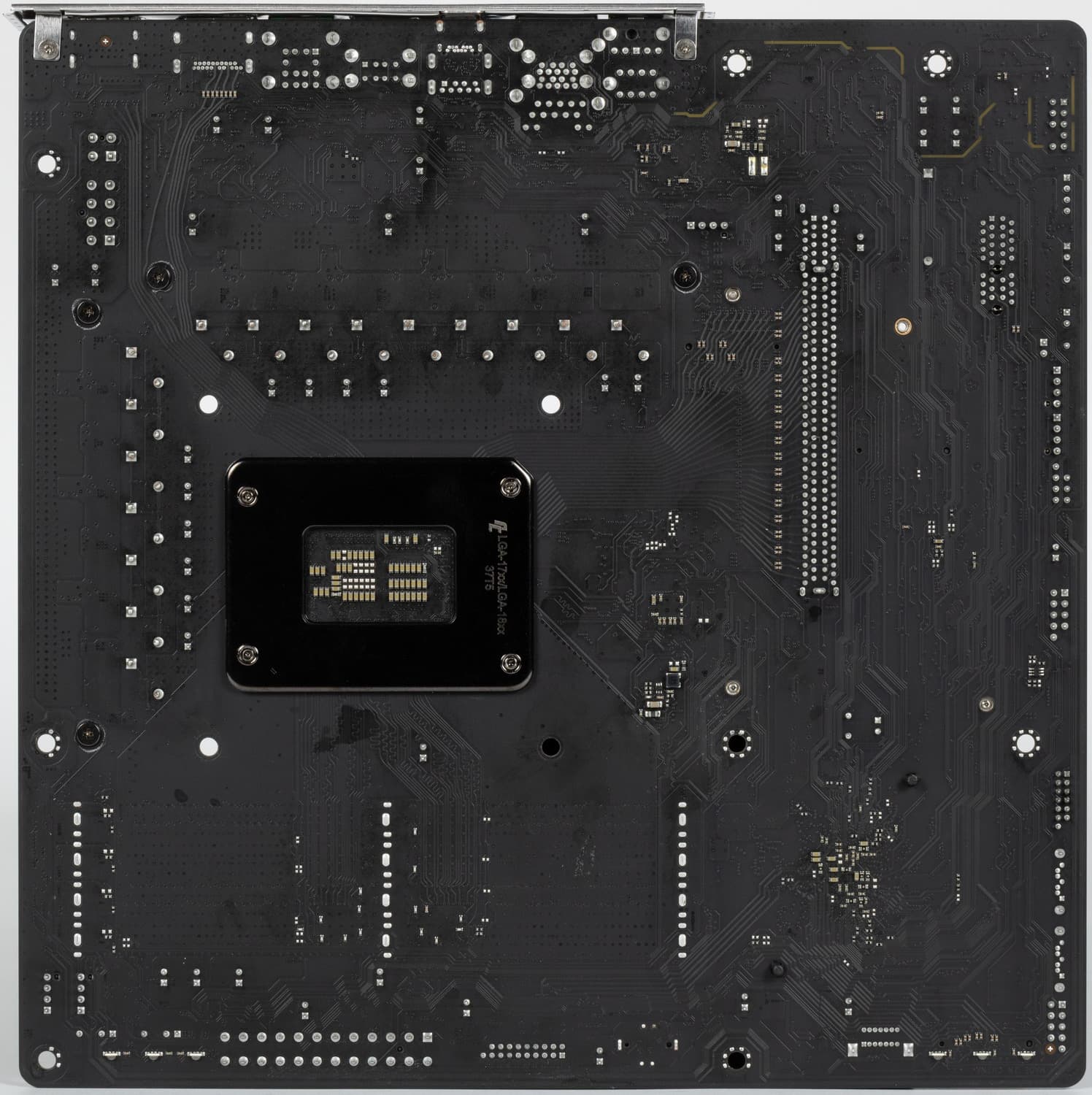

Оборотная сторона — практически пустая. Текстолит обработан хорошо: во всех точках пайки острые концы срезаны.
Защитной пластины (бэкплейта) нет.
Технические характеристики

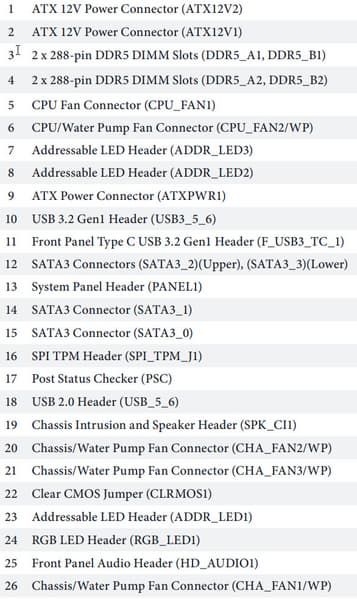

Традиционная таблица с перечнем функциональных особенностей.

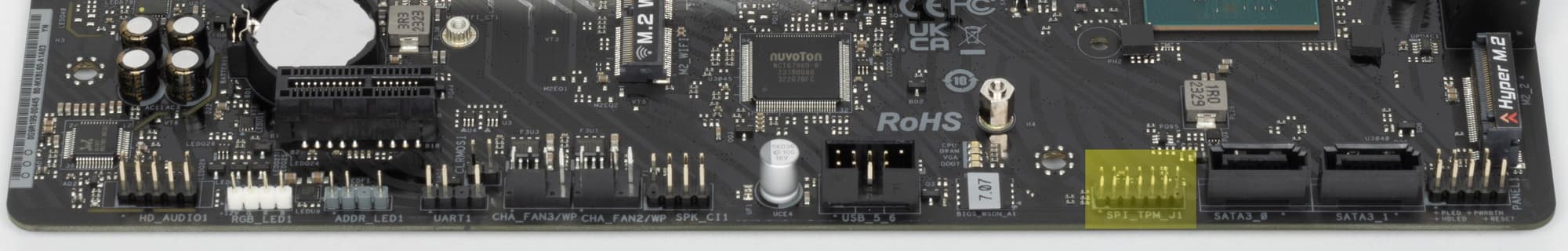

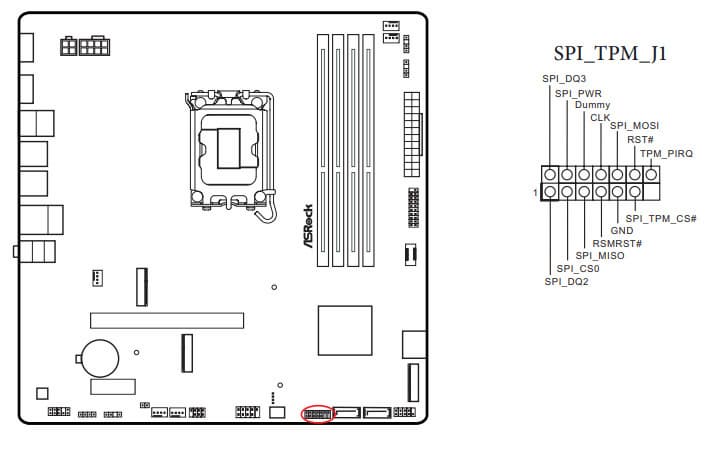

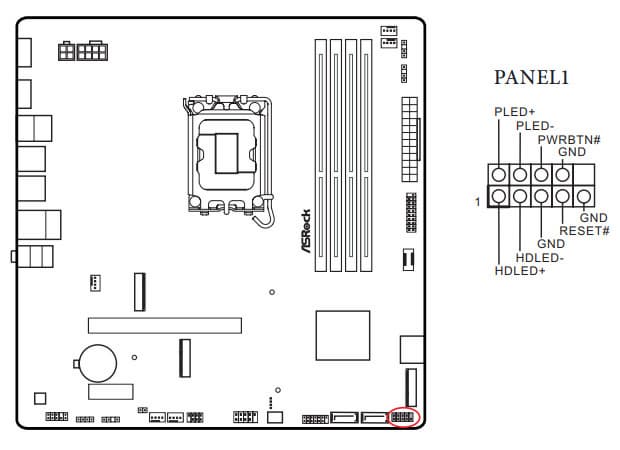

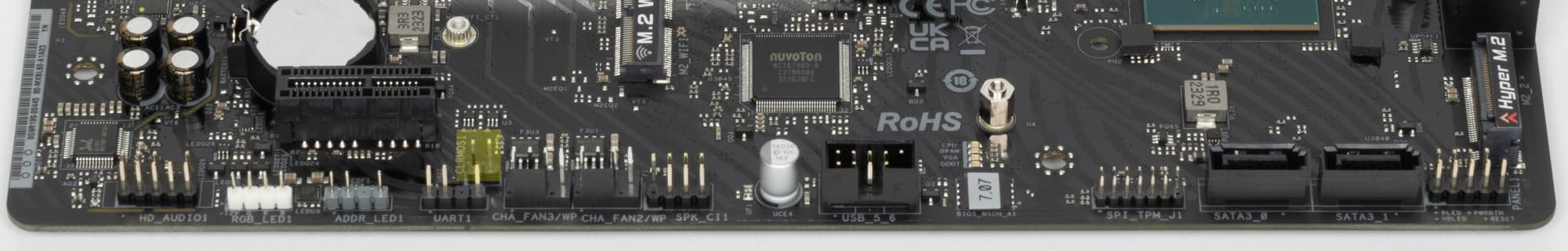

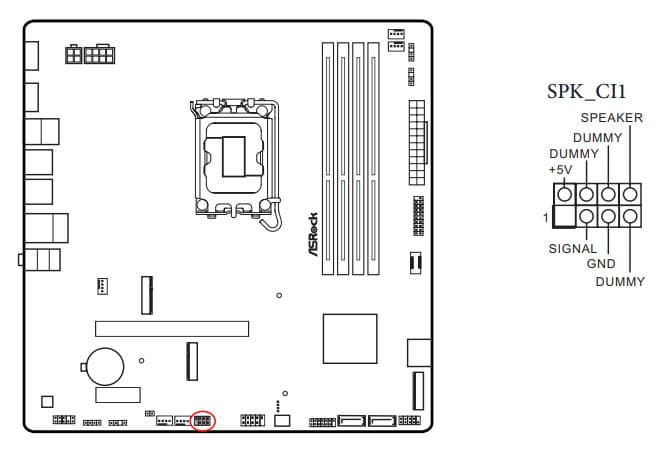

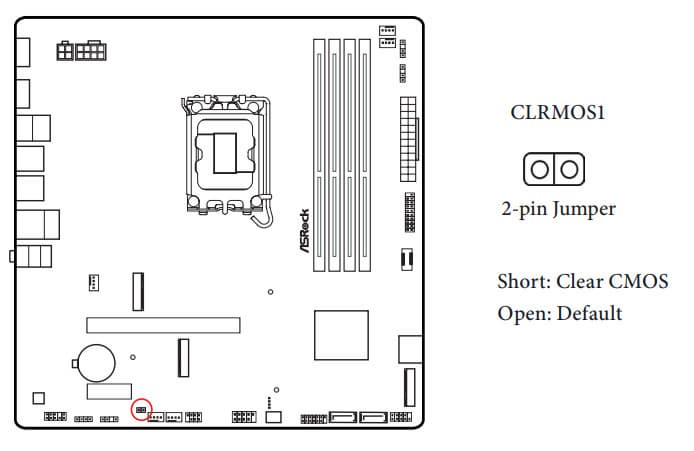

| Поддерживаемые процессоры | Intel Core 12/13/14-го поколений |
|---|---|
| Процессорный разъем | LGA 1700 |
| Чипсет | Intel B760 |
| Память | 4 × DDR5, до 7200 МГц (XMP), до 256 ГБ, два канала |
| Аудиоподсистема | 1 × Realtek RTL897 (7.1) |
| Сетевые контроллеры | 1 × Realtek RTL8125BG Ethernet 2,5 Гбит/с |
| Слоты расширения | 1 × PCIe 4.0 x16 (режим x16) 1 × PCIe 4.0 x1 (режим x1) |
| Разъемы для накопителей | 4 × SATA 6 Гбит/с (B760) 1 × M.2 (M.2_1, CPU, PCIe 4.0 x4 для устройств формата 2280) 1 × M.2 (M.2_2, B760, PCIe 4.0 x4 для устройств формата 2280) |
| USB-порты | 2 × USB 2.0: 1 внутренний разъем на 2 порта (B760) 4 × USB 2.0: 4 порта Type-A (черные) на задней панели (B760) 3 × USB 3.2 Gen1: 2 порта Type-A (синие) на задней панели (ASM1074) 2 × USB 3.2 Gen1: 1 внутренний разъем на 2 порта (B760) 1 × USB 3.2 Gen1: 1 порт Type-C на задней панели (ASM1074) 1 × USB 3.2 Gen2: 1 внутренний разъем Type-C (B760) |
| Разъемы на задней панели | 1 × USB 3.2 Gen1 (Type-С) 3 × USB 3.2 Gen1 (Type-A) 4 × USB 2.0 (Type-A) 1 × RJ-45 3 аудиоразъема типа миниджек 1 разъем HDMI out 1 разъем Display Port out 1 универсальный разъем PS/2 |
| Прочие внутренние элементы | 24-контактный разъем питания ATX 1 8-контактный разъем питания EPS12V 1 4-контактный разъем питания EPS12V 1 слот M.2 (E-key), под адаптер беспроводных сетей (приобретается отдельно) 1 разъем для подключения порта USB 3.2 Gen1 Type-C 1 разъем для подключения 2 портов USB 3.2 Gen1 1 разъем для подключения 2 портов USB 2.0 5 разъемов для подключения 4-контактных вентиляторов и помп ЖСО 4 разъема для подключения адаптеров подсветки (1 разъем неадресуемой RGB-ленты, 3 разъема адресуемой ARGB-ленты) 2 разъема для подключения адаптера управления с передней панели корпуса 1 разъем для подключения устройств безопасности TPM |
| Форм-фактор | microATX (244×244 мм) |
| Розничные предложения |

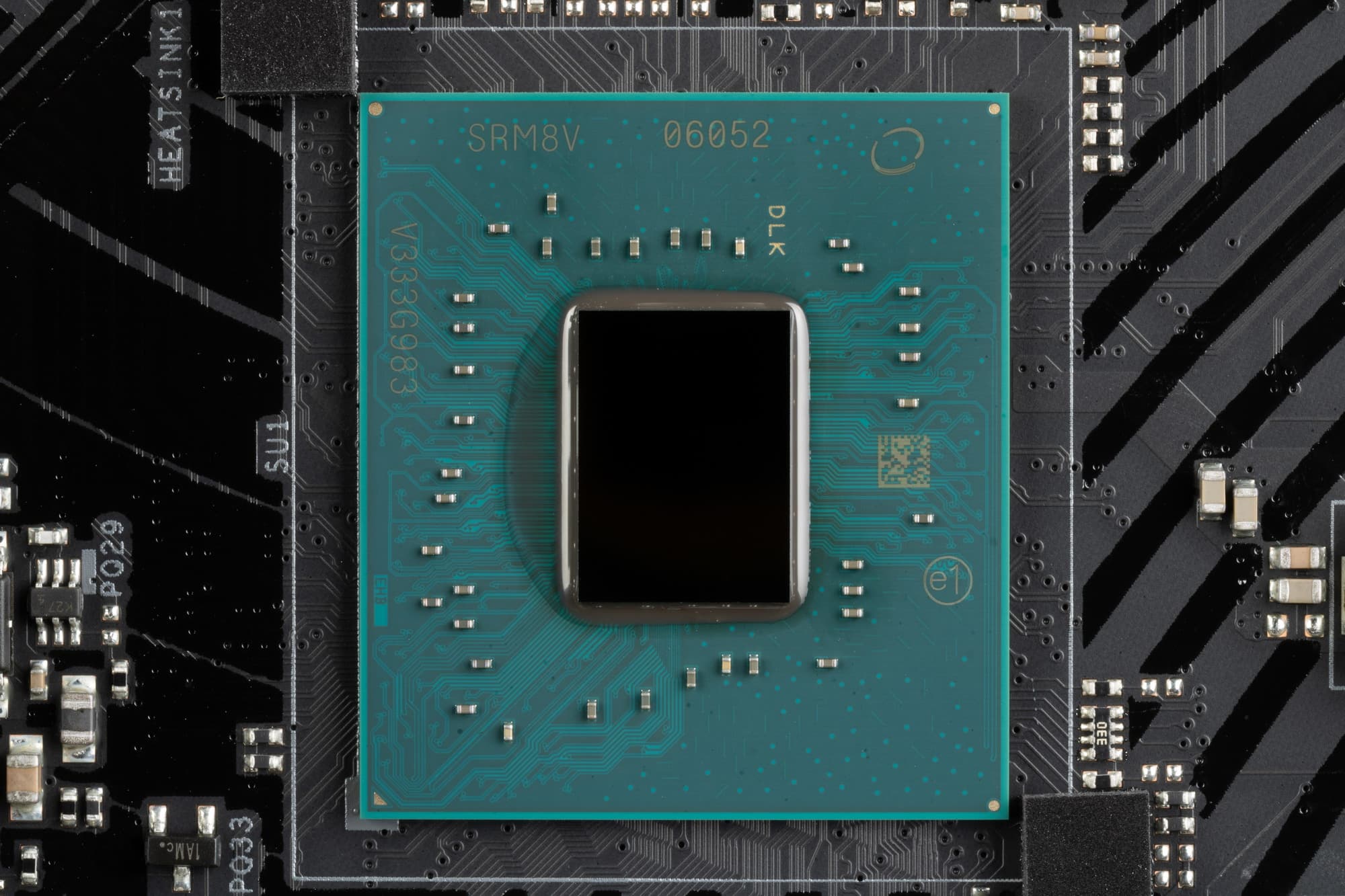

Основная функциональность: чипсет, процессор, память

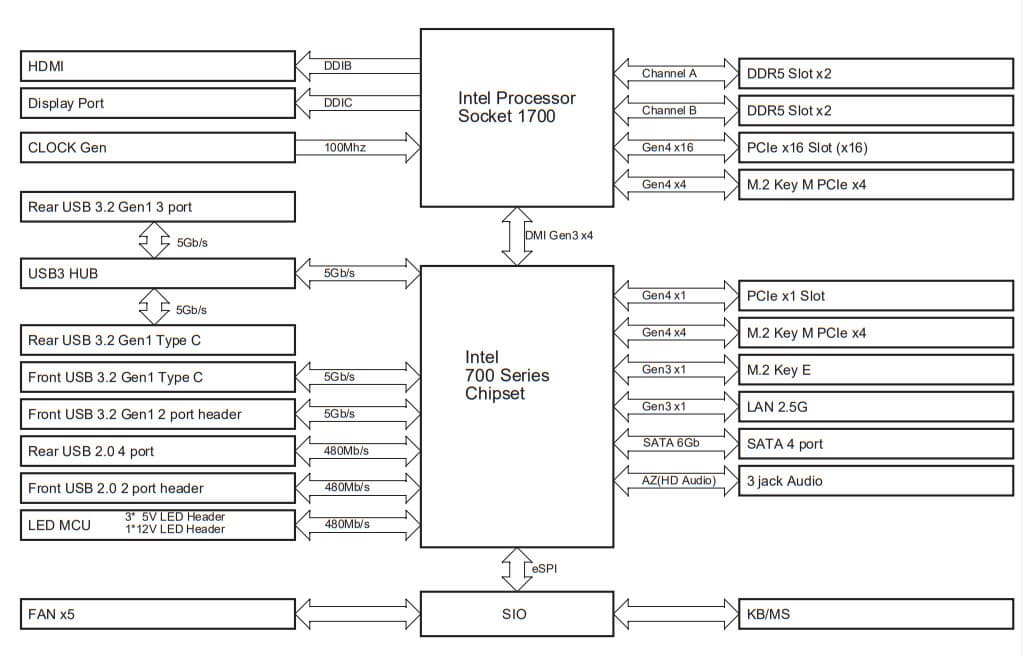

Схема работы связки чипсет+процессор.
Формально имеется поддержка памяти DDR5 до 4800 МГц, однако всем хорошо известно, и производители материнских плат это активно рекламируют: через XMP-профили сейчас можно использовать частоты до 8000 МГц. В частности данная плата поддерживает частоты до 7200 МГц.
Процессоры Intel Core 12/13/14-го поколений (совместимые с сокетом LGA1700 и поддерживаемые B760) имеют 20 линий ввода-вывода (16 PCIe 5.0, 4 PCIe 4.0), не имеют USB и SATA портов. При этом взаимодействие с B760 идет по особому каналу Digital Media Interface 4.0 (DMI 4.0 x4 (именно х4!)). Все PCIe линии процессора идут на слоты расширения PCIe и порт М.2. Serial Peripheral Interface (SPI) используется для взаимодействия с системой UEFI/BIOS, а шина Low Pin Count (LPC) — для связи с устройствами ввода/вывода, не требующими высокой пропускной способности (контроллерами вентиляторов, TPM, старой периферии).
В свою очередь чипсет B760 поддерживает в сумме 24 линий ввода/вывода, которые распределяться могут так:
- до 12 портов USB (из которых до 2 портов USB 3.2 Gen2х2, 4 портов USB 3.2 Gen2, до 6 портов USB 3.2 Gen1, до 12 портов USB 2.0, линии USB 2.0 используются в том числе и для поддержки 3.2 портов, а каждый порт USB 3.2 Gen2х2 требует поддержки со стороны двух USB 3.2 Gen2);
- до 4 портов SATA 6Гбит/с;
- до 14 линий PCIe (4 версии 3.0 и 10 версии 4.0).

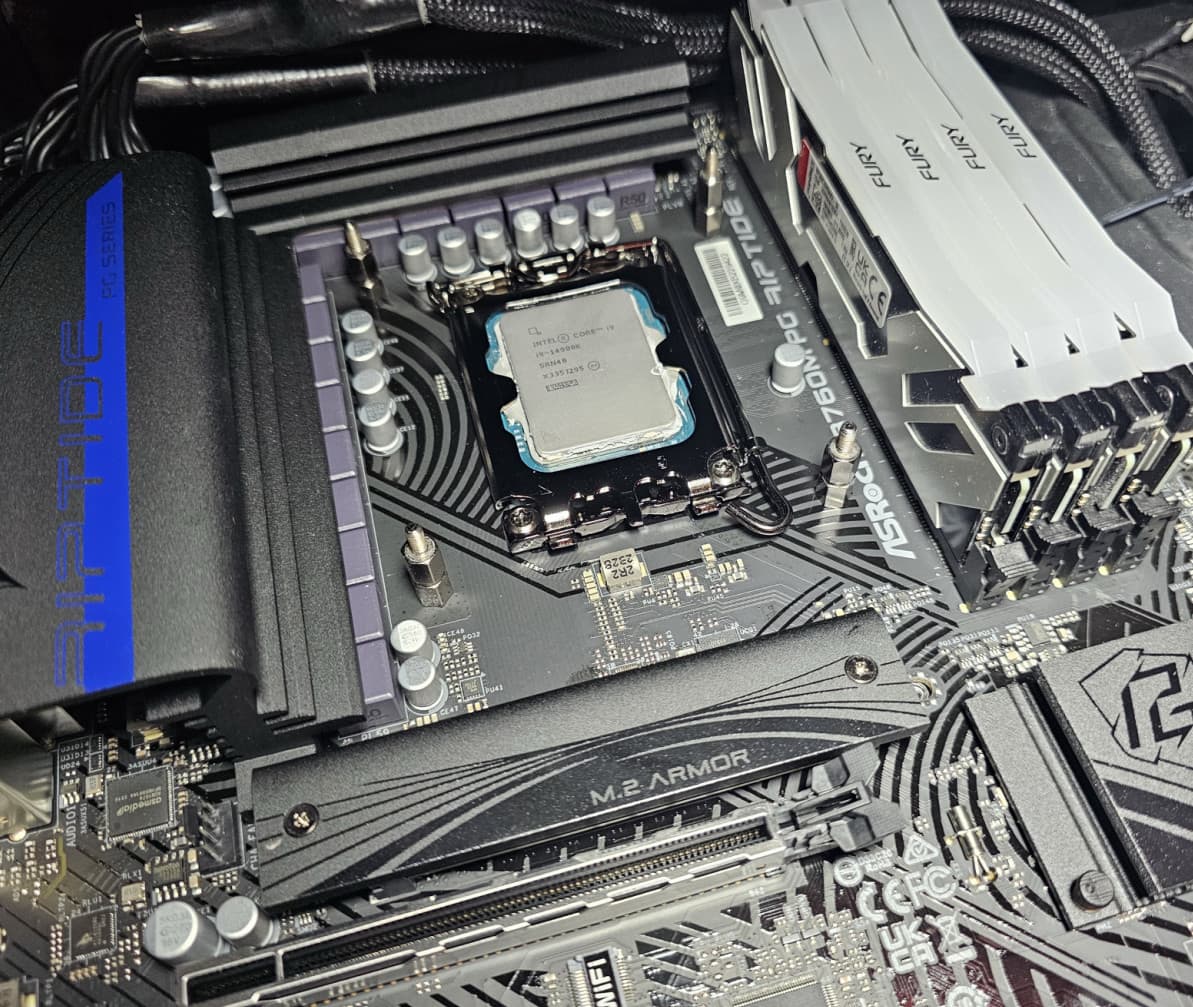

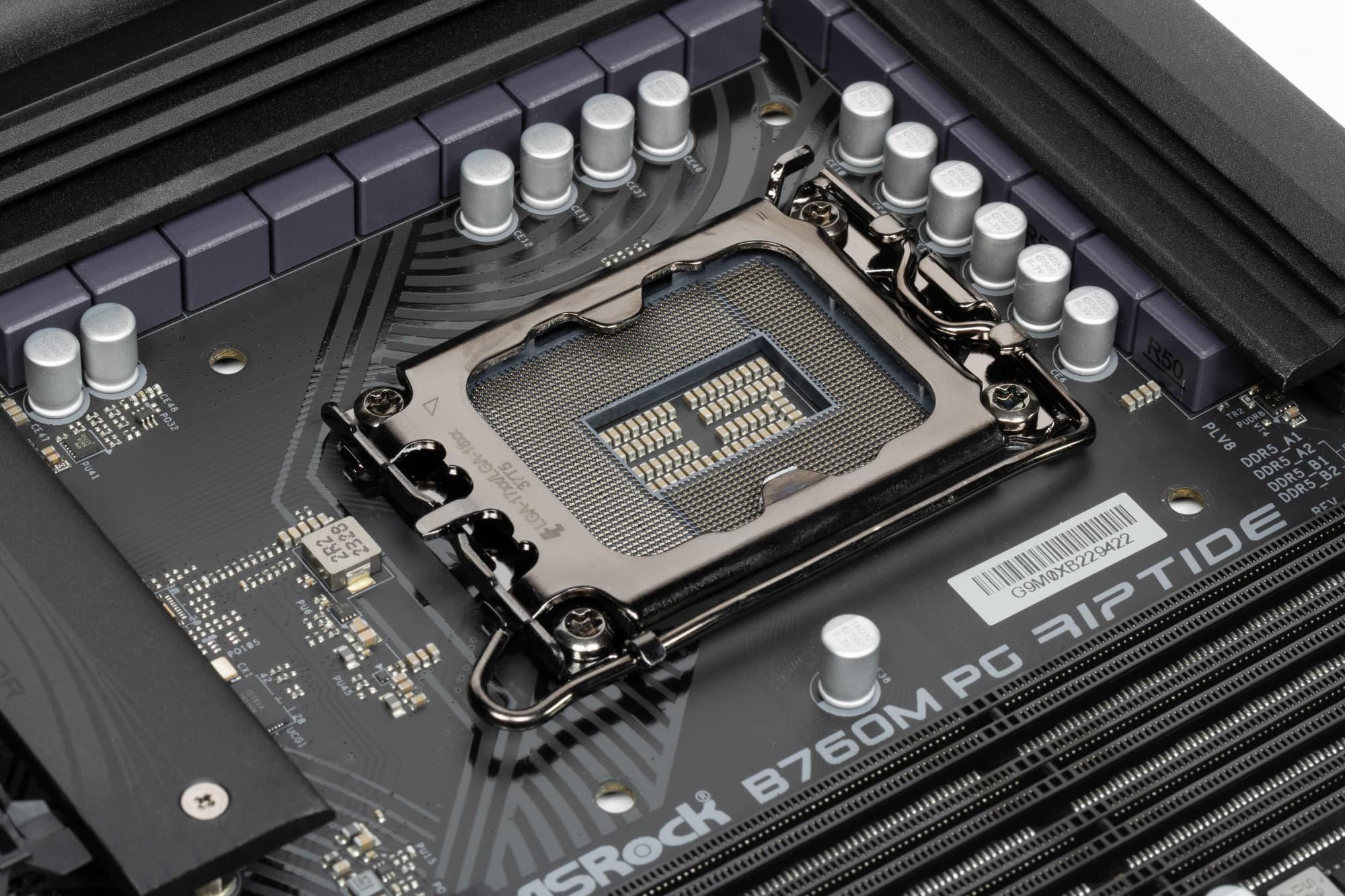

ASRock B760M Phantom Gaming Riptide поддерживает процессоры Intel Core 12/13/14-го поколений, выполненные под разъем (сокет) LGA1700.

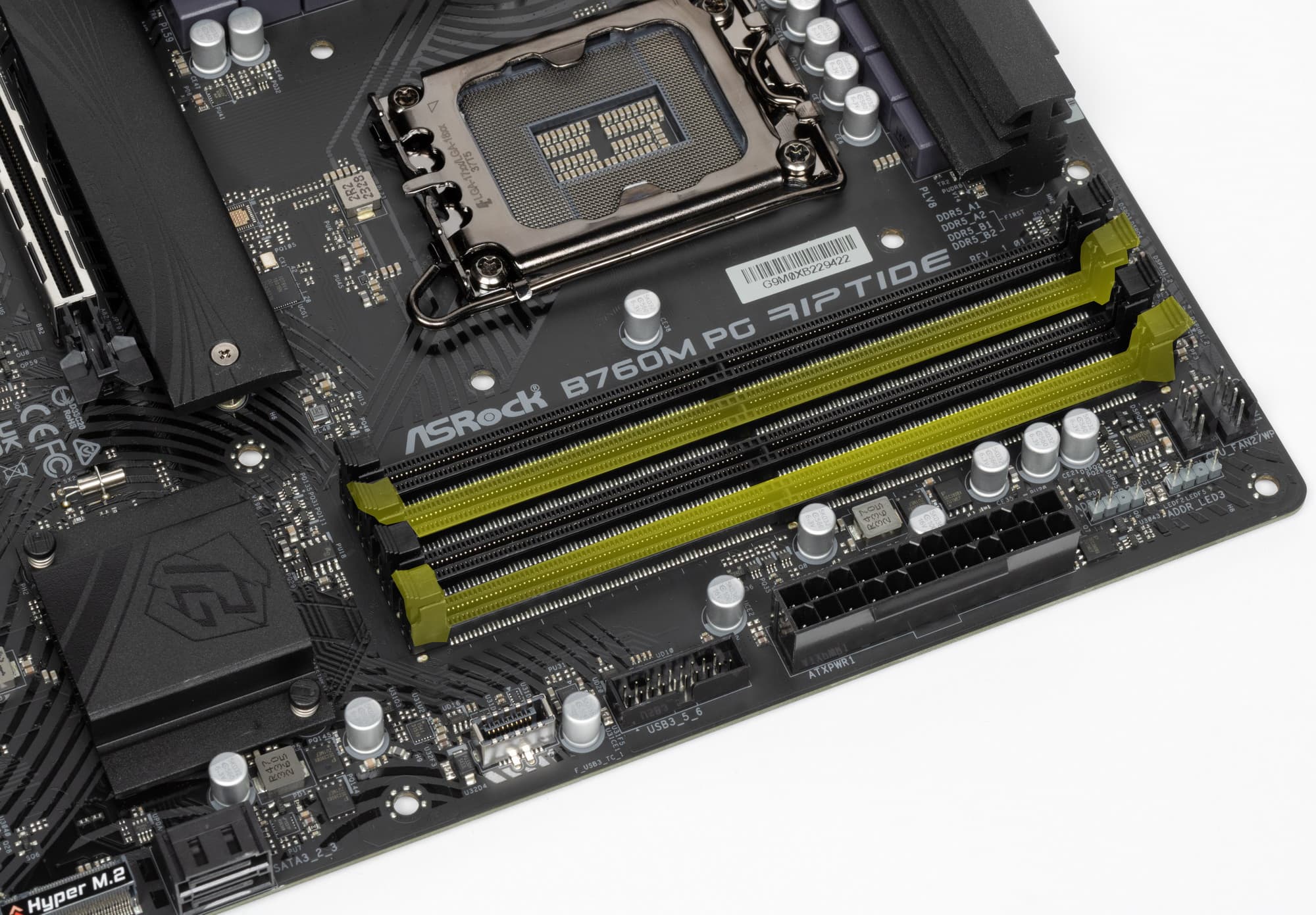

Для установки модулей памяти на плате Asus имеется 4 DIMM-слота (для работы памяти в Dual Channel в случае использования всего 2 модулей их следует устанавливать в А2 и B2). Плата поддерживает небуферизованную память DDR5 (non-EСС), а максимальный объем памяти составляет 256 ГБ. Поддерживаются профили XMP.
Слоты DIMM не имеют металлической окантовки, защищающую их как от физических повреждений, как и от помех.
Периферийная функциональность: PCIe, SATA, разные дополнительные устройства
Выше мы изучили потенциальные возможности тандема B760+Core, а теперь посмотрим, что из этого и как реализовано в данной материнской плате.
Кроме USB-портов, к которым мы подойдем позже, чипсет B760 обладает 14 PCIe линиями и 4 портами SATA. Считаем, сколько линий уходит на поддержку (связь) с тем или иным элементом (надо учитывать, что 14 линий не единой версии, а 10 линий PCIe 4.0 и 4 линии PCIe 3.0):
- Слот M.2_2 (4 линии PCIe 4.0);
- Слот PCIe x1 (1 линия PCIe 4.0);
- Realtek RTL8125BG (Ethernet 2,5Gb/s) (1 линия PCIe 4.0);
- Слот M.2 (Key E) WIFI/BT (Wireless) (1 линия PCIe 4.0);
7 линий PCIe 4.0 оказались занятыми плюс порты SATA_1/2/3/4 (4 PCIe 3.0), суммарно потрачено 11 HSIO. В чипсете B760 связь с аудиокодеками старее RTS4xxx идет через HDA. При этом один USB 2.0 расходуется на поддержку BT (при наличии слота M.2 (key E), контроллер подсветки NUC121 расходует 1 линию USB 2.0,а хаб ASMedia ASM1074 использует линии USB 3.2 Gen1 (детально в разделе ниже).
Теперь посмотрим выше на то, как работают процессоры в данной конфигурации. У CPU 12/13/14-го поколений всего 20 линий PCIe, 4 из них версии PCIe 4.0 отведены на порт М.2 (M2_1). Оставшиеся 16 линий с понижением версии до PCIe 4.0 идут на единственный слот PCIe x16_1, поэтому вариантов переключений нет, как и мультиплексоров для этих целей.

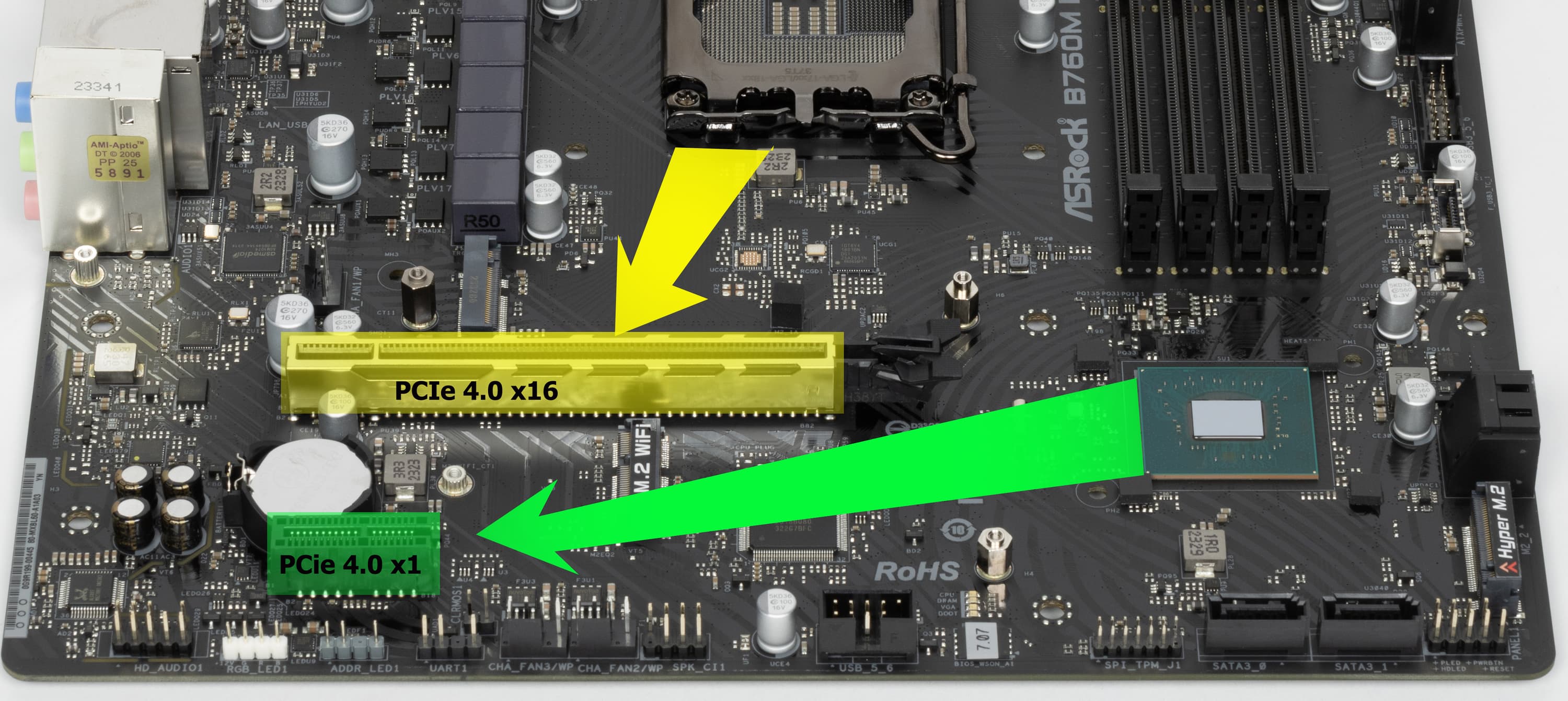

Теперь в целом про слоты PCIe. Всего на плате есть 2 слота: один PCIe x16 (для видеокарт или других устройств) и один PCIe x1. Если про первый PCIe x16 я выше уже рассказал (он подключен к CPU), то PCIe x1 подключен к B760.

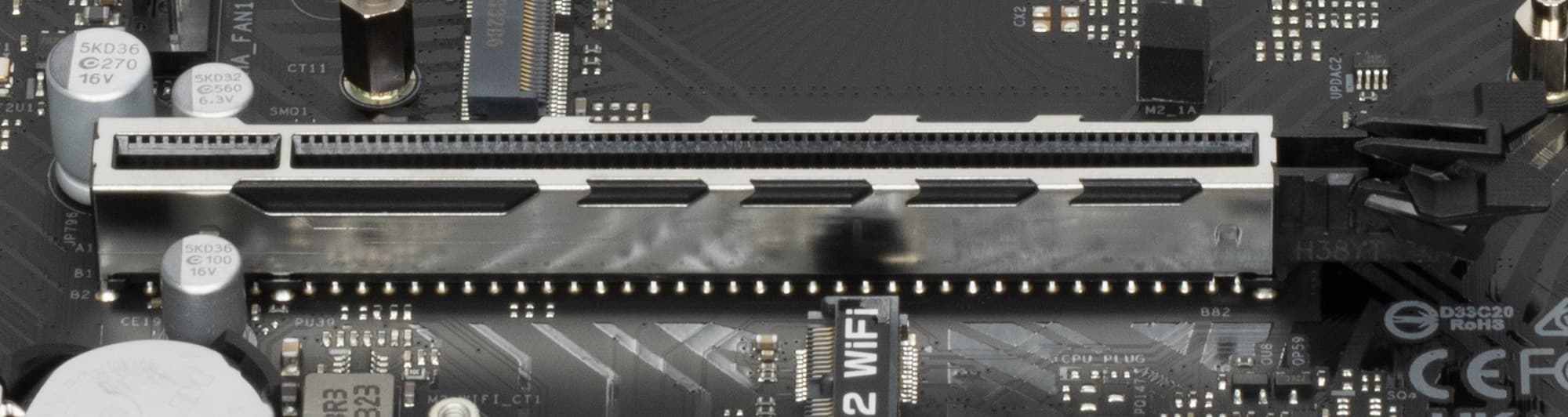

Первый «процессорный» слот PCIe x16 имеет металлическое армирование из нержавеющей стали, которое увеличивает надежность (что может быть важным в случае довольно частой смены видеокарт, но что более важно: такой слот легче выдержит нагрузку на изгиб в случае установки очень тяжелой видеокарты топового уровня. Кроме того, такая защита предохраняет слоты от электромагнитных помех.
Матплата позволяет смонтировать СО любого размера.
На очереди — накопители.
Всего у платы 4 разъема Serial ATA 6 Гбит/с + 2 слота для накопителей в форм-факторе M.2.

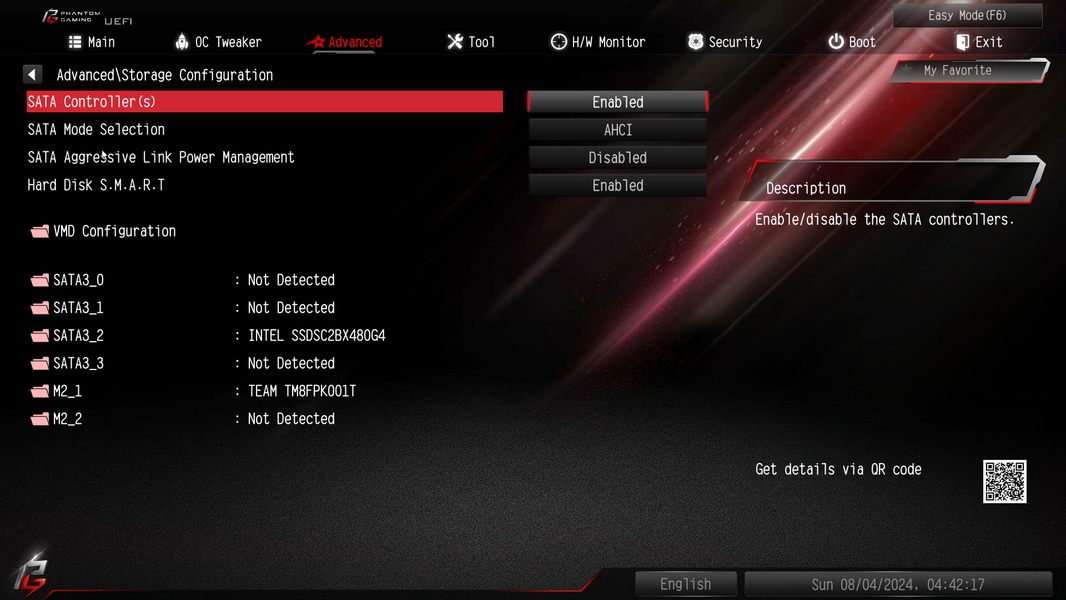

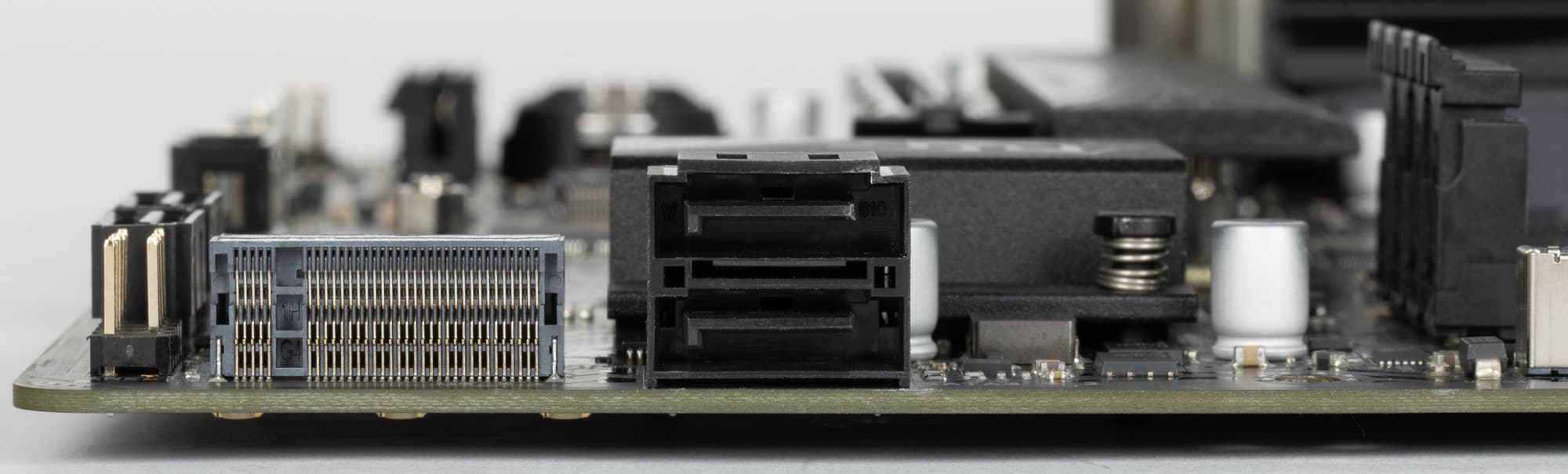

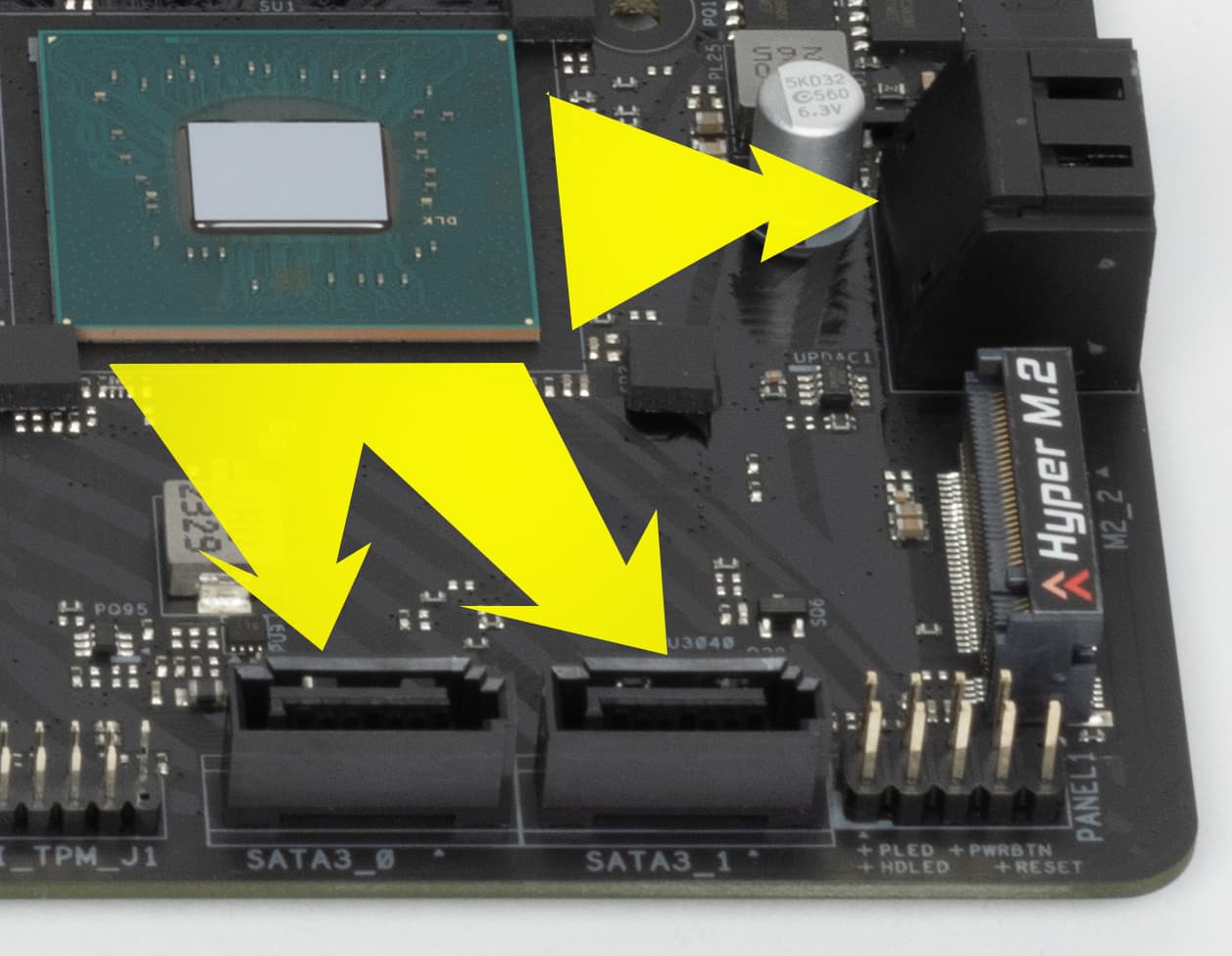

Порты SATA реализованы через чипсет B760 и поддерживают создание RAID. Размещены по-парно вдоль разных сторон платы.

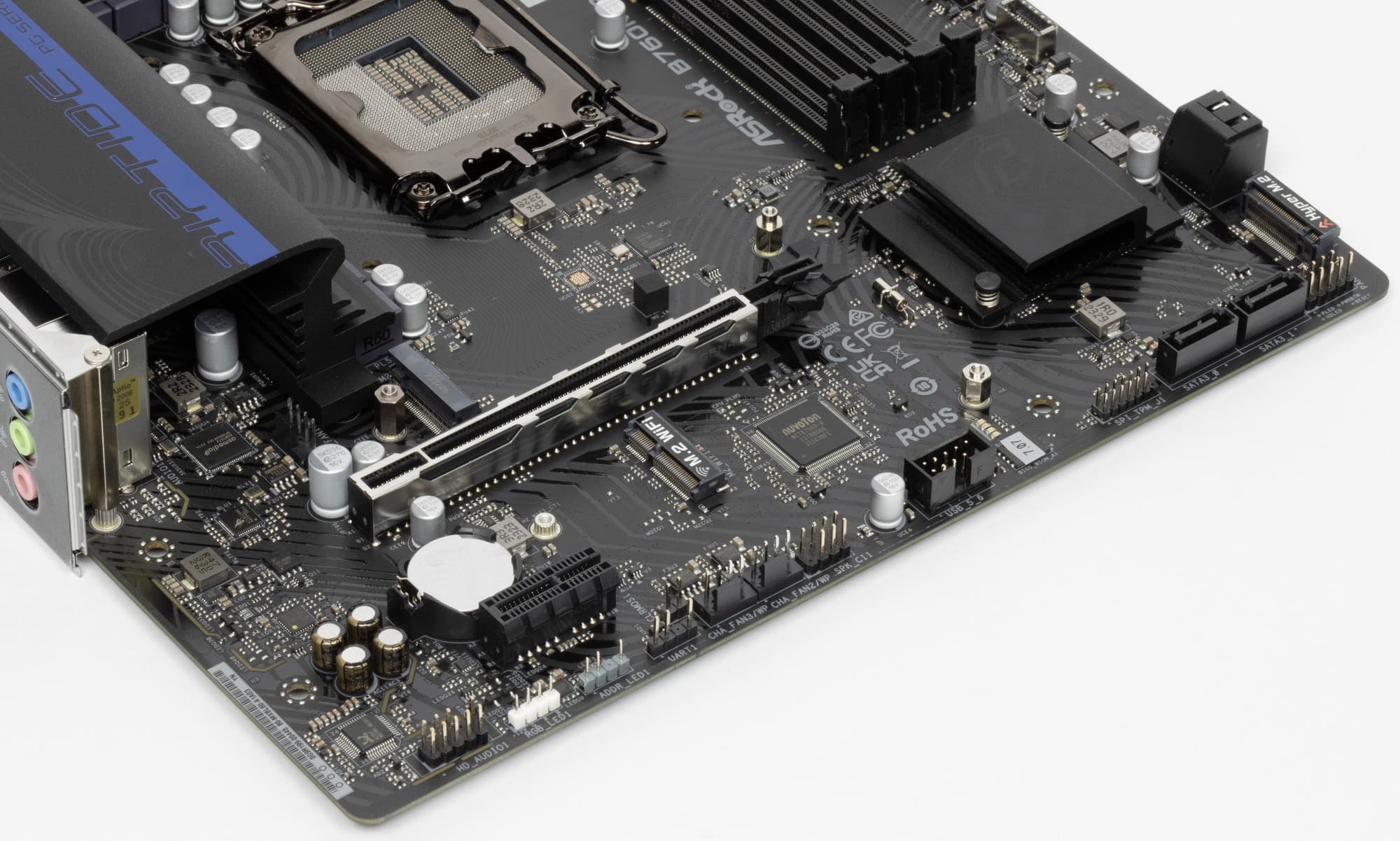

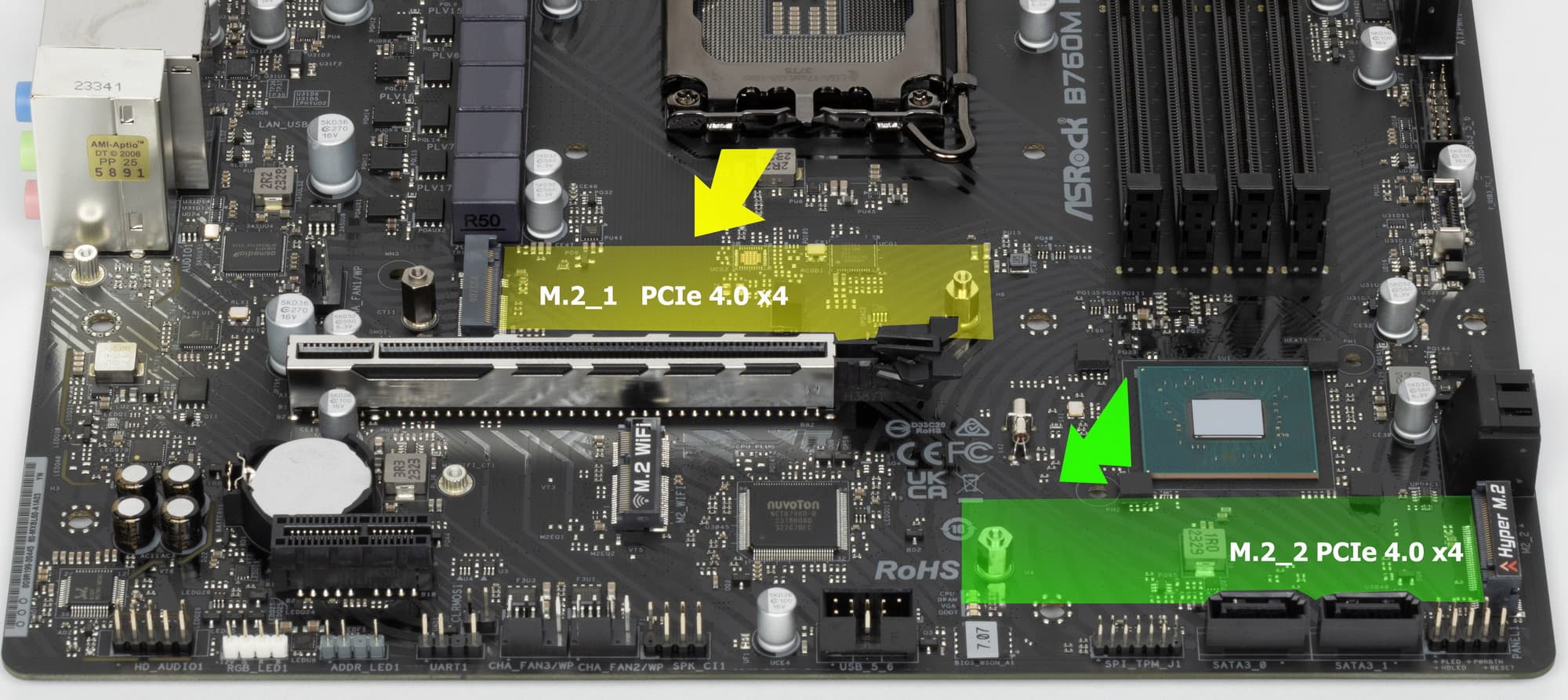

Материнская плата имеет 2 слота форм-фактора М.2.
Оба слота работают с модулями только с PCIe интерфейсом 4.0 и размером 2280. Первый M.2_1 получает данные от CPU (PCIe 4.0).
Второй M.2_2 получает данные от чипсета B760.
На всех M.2 можно организовать RAID.

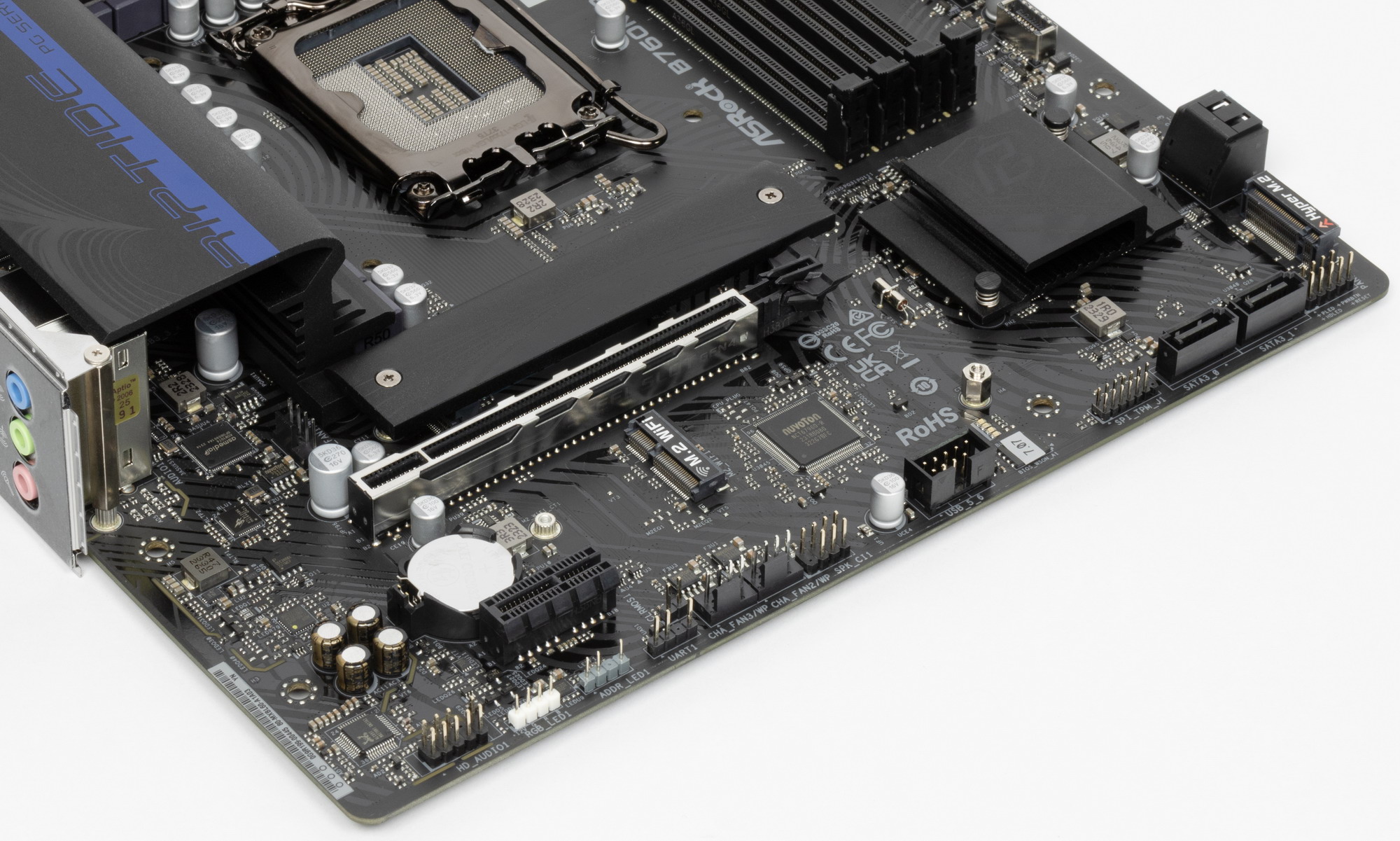

Только слот М.2_1 оснащен радиатором, а слот М.2_2 – без охлаждения.
Периферийная функциональность: USB-порты, сетевые интерфейсы, ввод-вывод

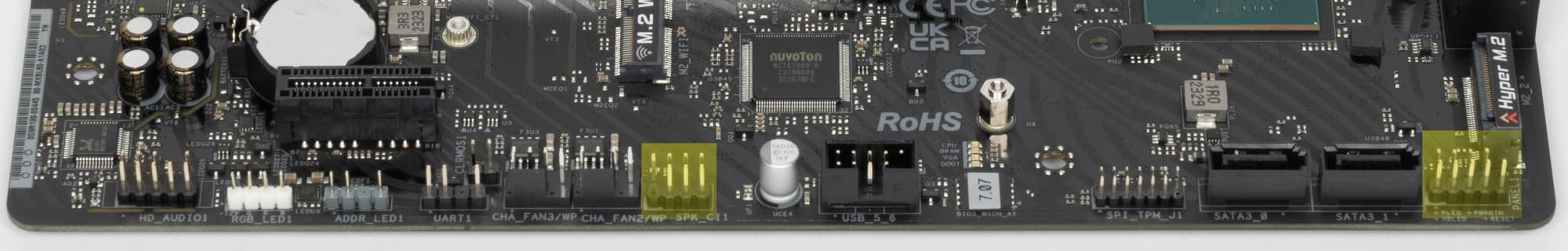

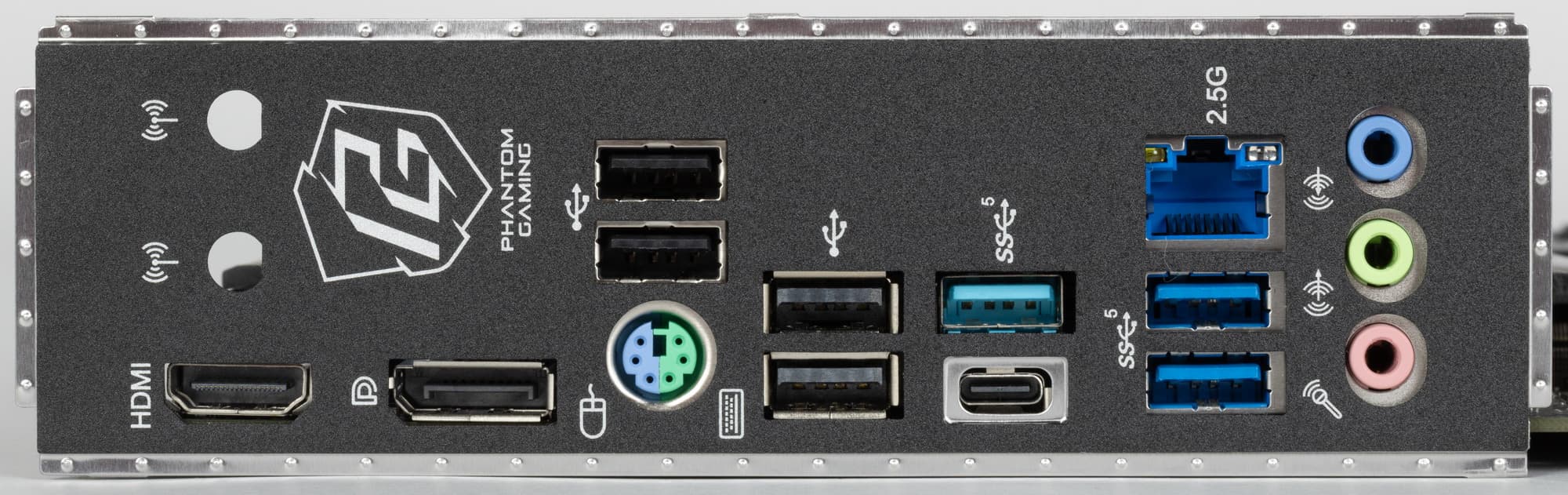

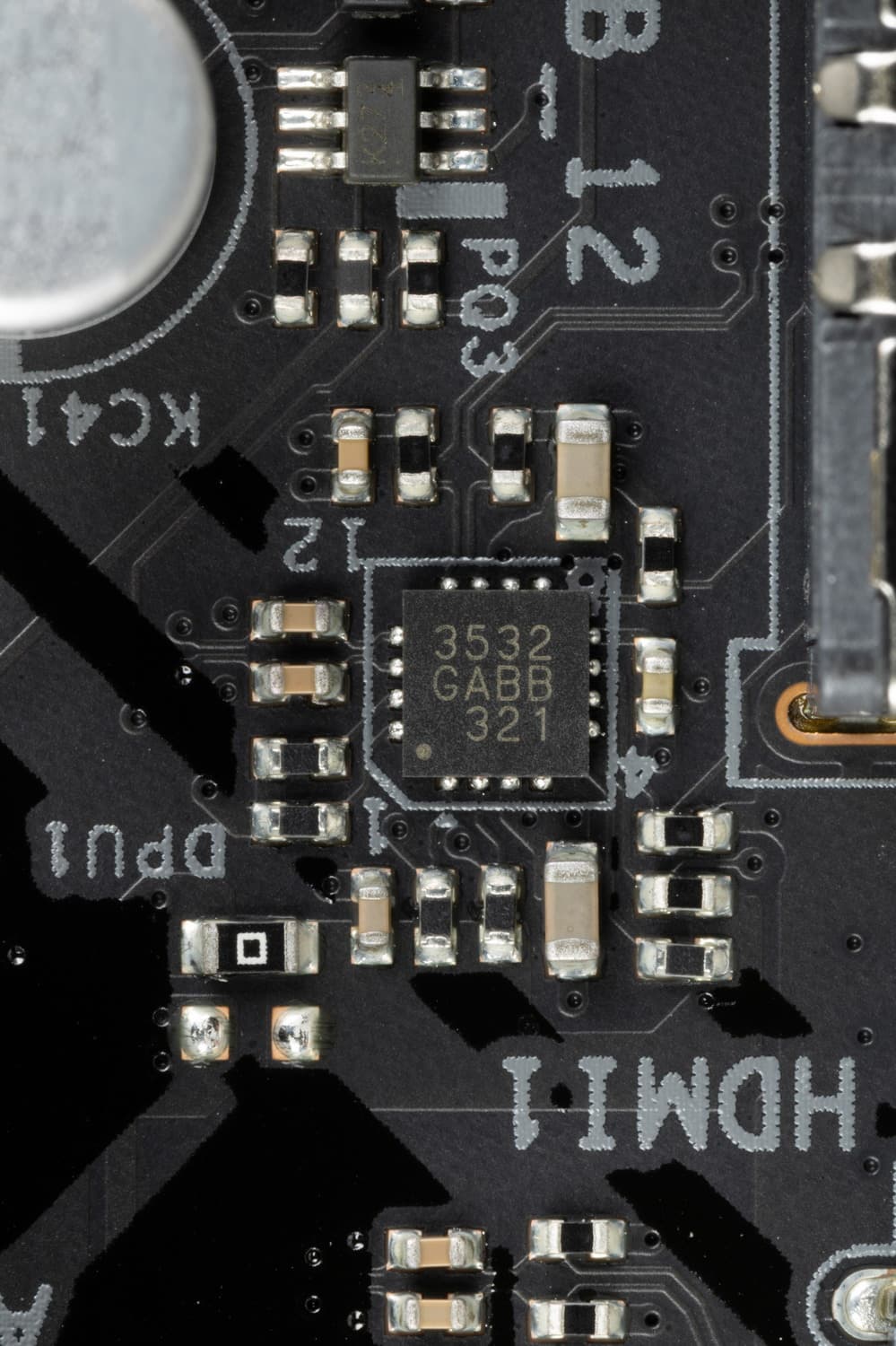

Теперь на очереди USB-порты и прочие вводы-выводы. И начнем с задней панели, куда выведены большинство из них.
Повторим: чипсет B760 способен реализовать не более 12 портов USB, из которых может быть до 6 портов USB 3.2 Gen1, до 4 портов USB 3.2 Gen2, до 2 портов USB 3.2 Gen2x2, и/или до 12 портов USB 2.0.
Также мы помним и про 14 линий PCIe (+ 4 SATA), которые идут на поддержку накопителей, сетевых и иных контроллеров (я выше уже показал на что и как расходуются 11 линий из 18).
И что мы имеем? Всего на материнской плате — 13 портов USB:

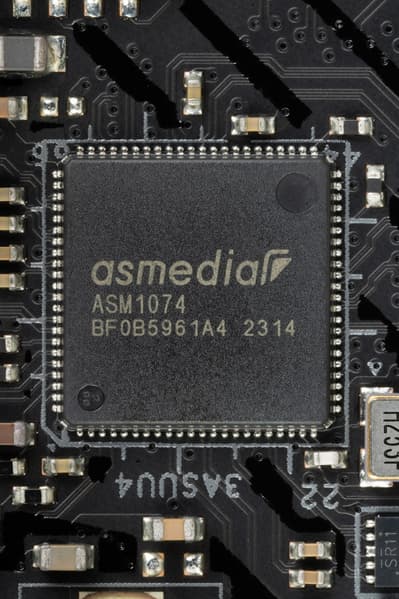

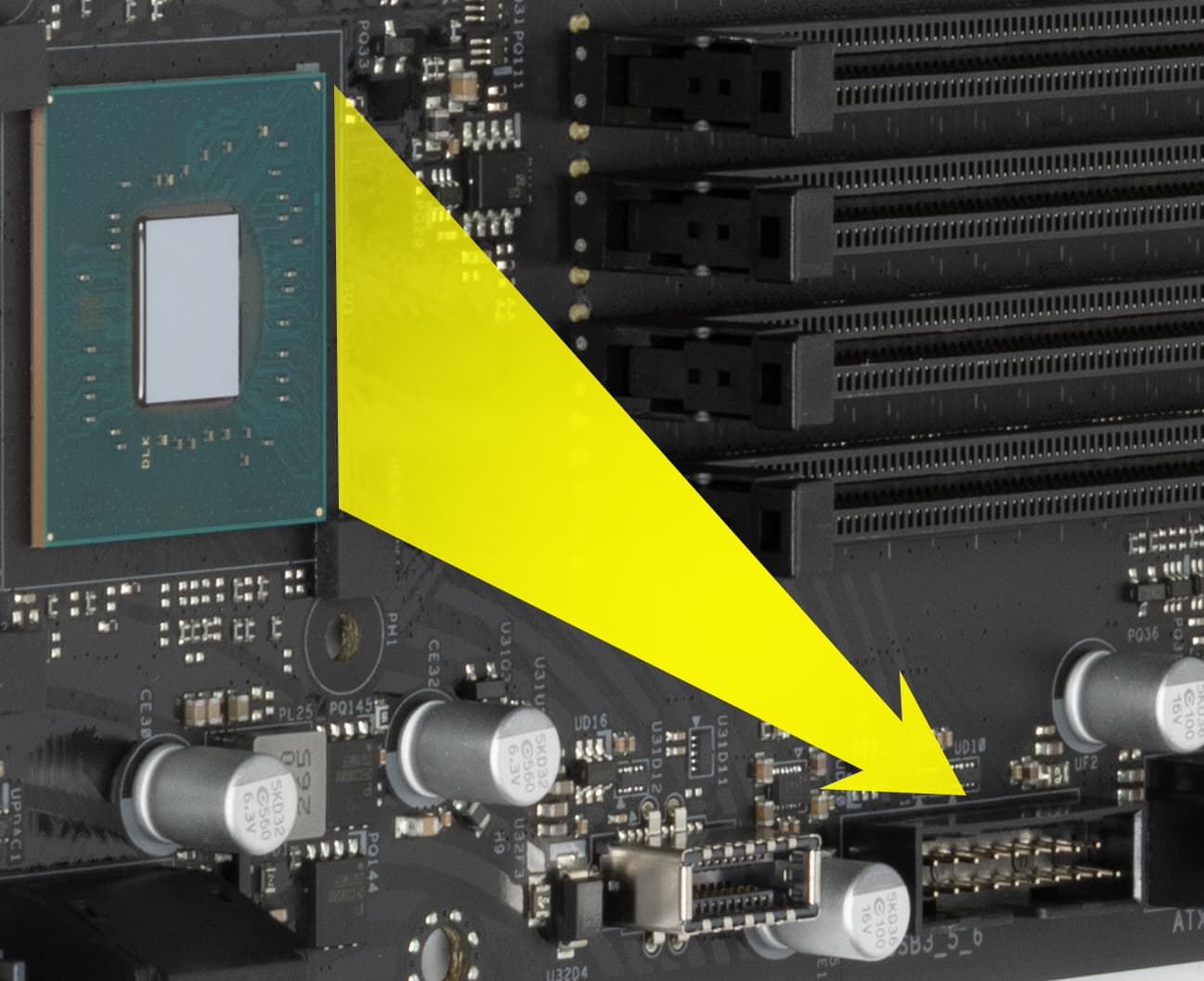

- 7 портов USB 3.2 Gen1: 4 реализованы через хаб ASMedia ASM1074 (на него потрачена линия USB 3.2 Gen1 от B760) и представлены на задней панели 3 портами Type-A (синего цвета) и портом Type-C на задней панели; еще 3 реализованы через B760 и представлены: два – внутренним разъемом
на материнской плате на 2 порта, и последний внутренним портом Type-C
(для подключения к соответствующему разъему на передней панели корпуса);

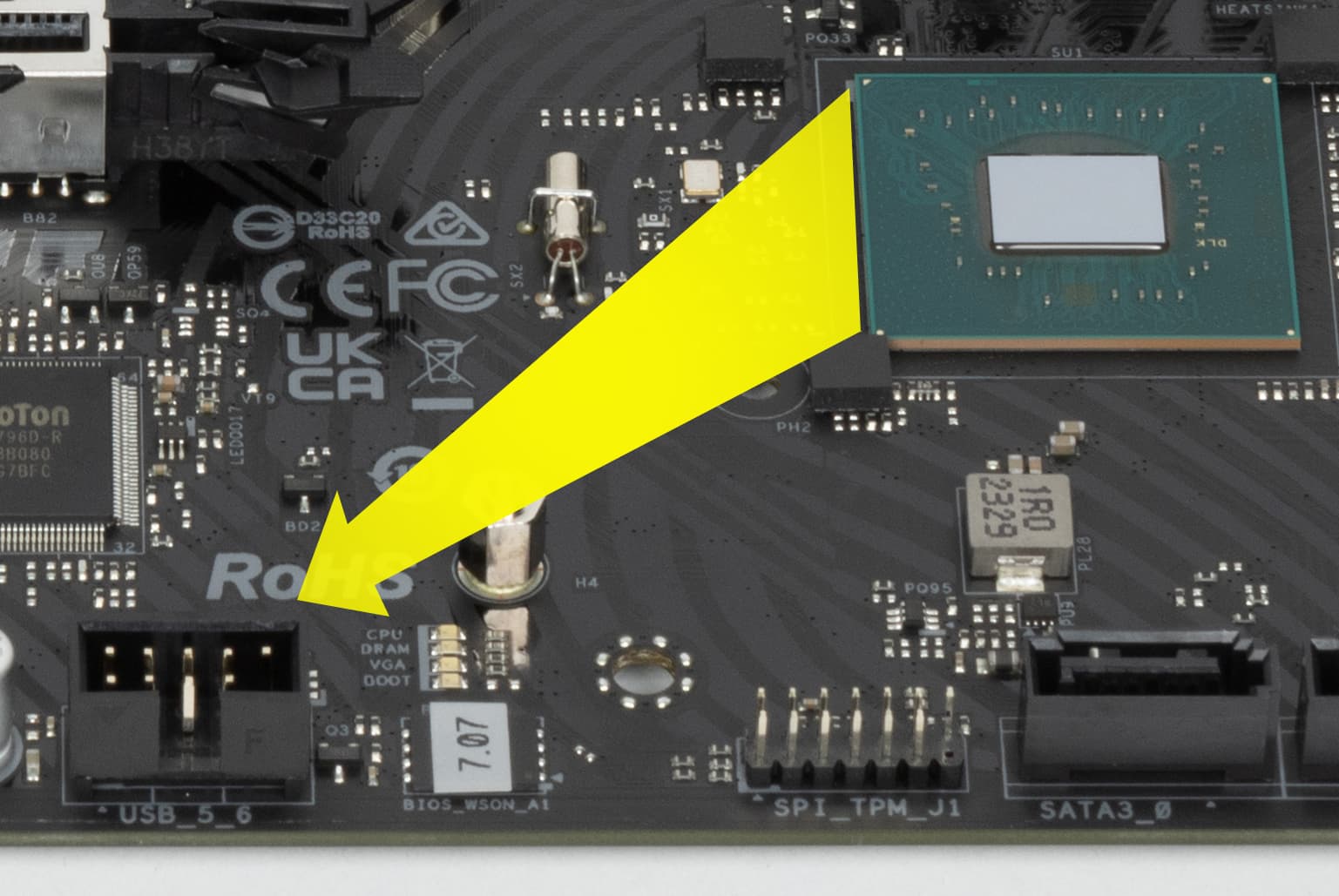

- 6 портов USB 2.0/1.1: все реализованы через B760 и представлены на задней панели 4 портами Type-A (черного цвета); и 2 представлены внутренним разъемом на материнской плате на 2 порта.
Таким образом, у нас 5 контроллеров используют USB линии:
- ASMedia ASM1074 (1 линия USB 3.2 Gen1);

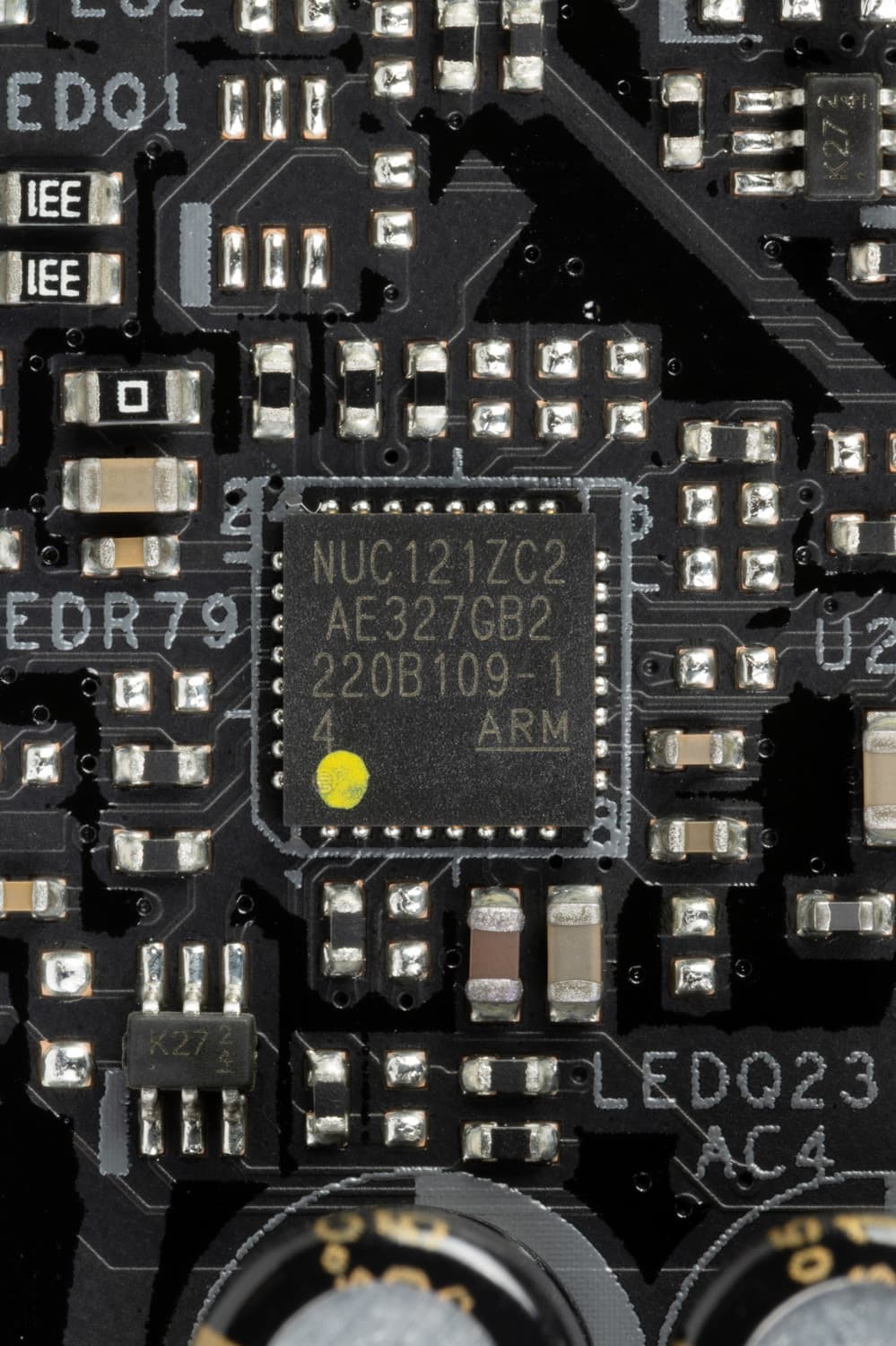

- Nuvoton NUC121 (1 линия USB 2.0);
- Беспроводная связь (M.2 (Key E)) (1 линия USB 2.0).
Итак, через чипсет B760 реализовано высокоскоростных портов USB:
- + 3 выделенных USB 3.2 Gen1
- + 1 USB 3.2 Gen1 на поддержку контроллера
= 4 высокоскоростных порта. Не забываем, что каждый высокоскоростной порт USB обеспечен портом USB 2.0, то есть уже 4 порта USB 2.0 также занято. Плюс 6 выделенных портов USB 2.0 и 2 порта на обеспечение контроллеров. Всего 12 USB портов реализовано.
Ну и 11 HSIO (линий PCIe и портов SATA), выделенных на поддержку иной периферии.
Итого у B760 в данном случае реализован 15 (11+4) высокоскоростных портов из 24.

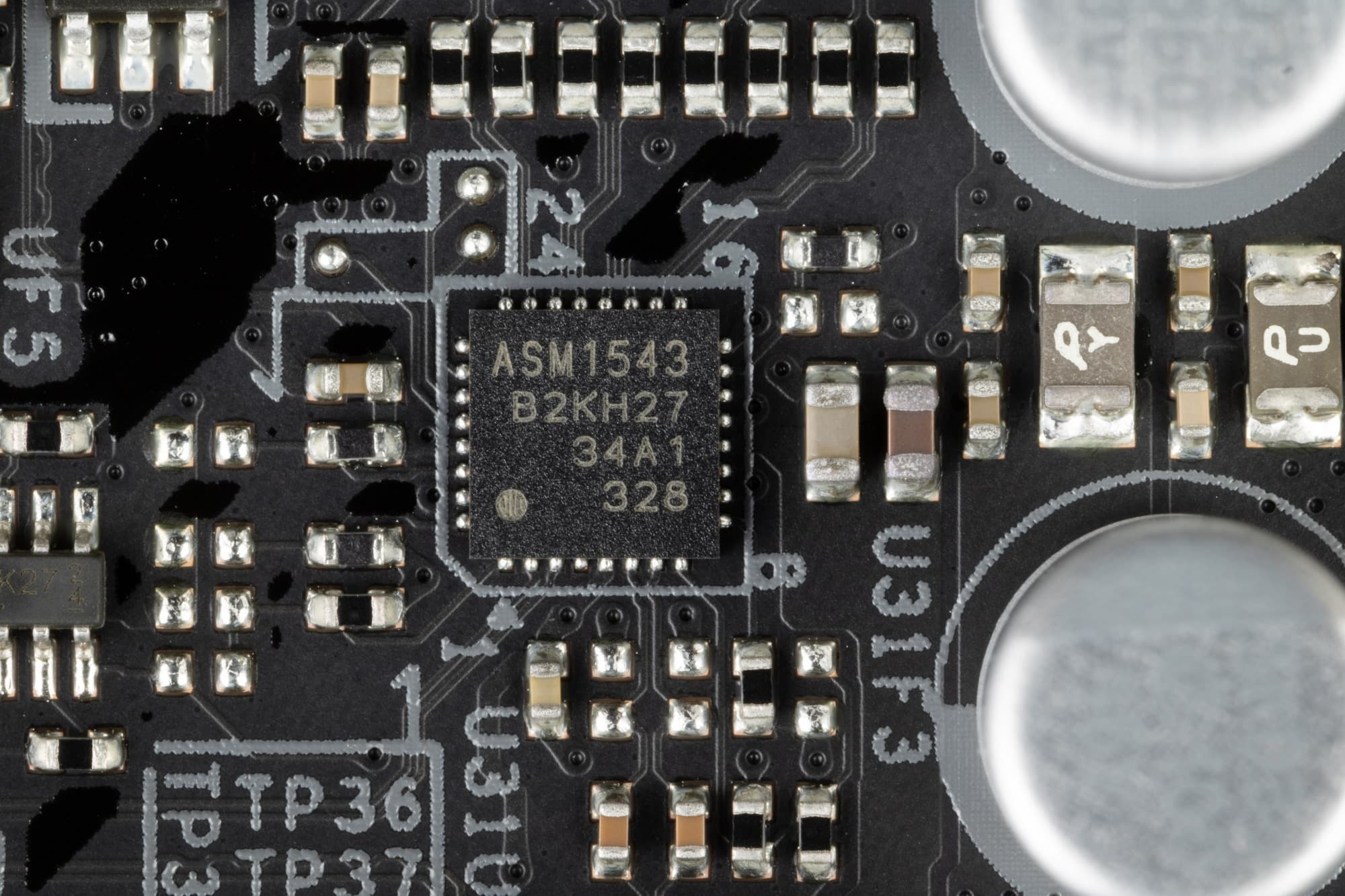

Быстрый USB порт Type-C оснащен ре-драйвером от ASMedia.
Теперь о сетевых делах.

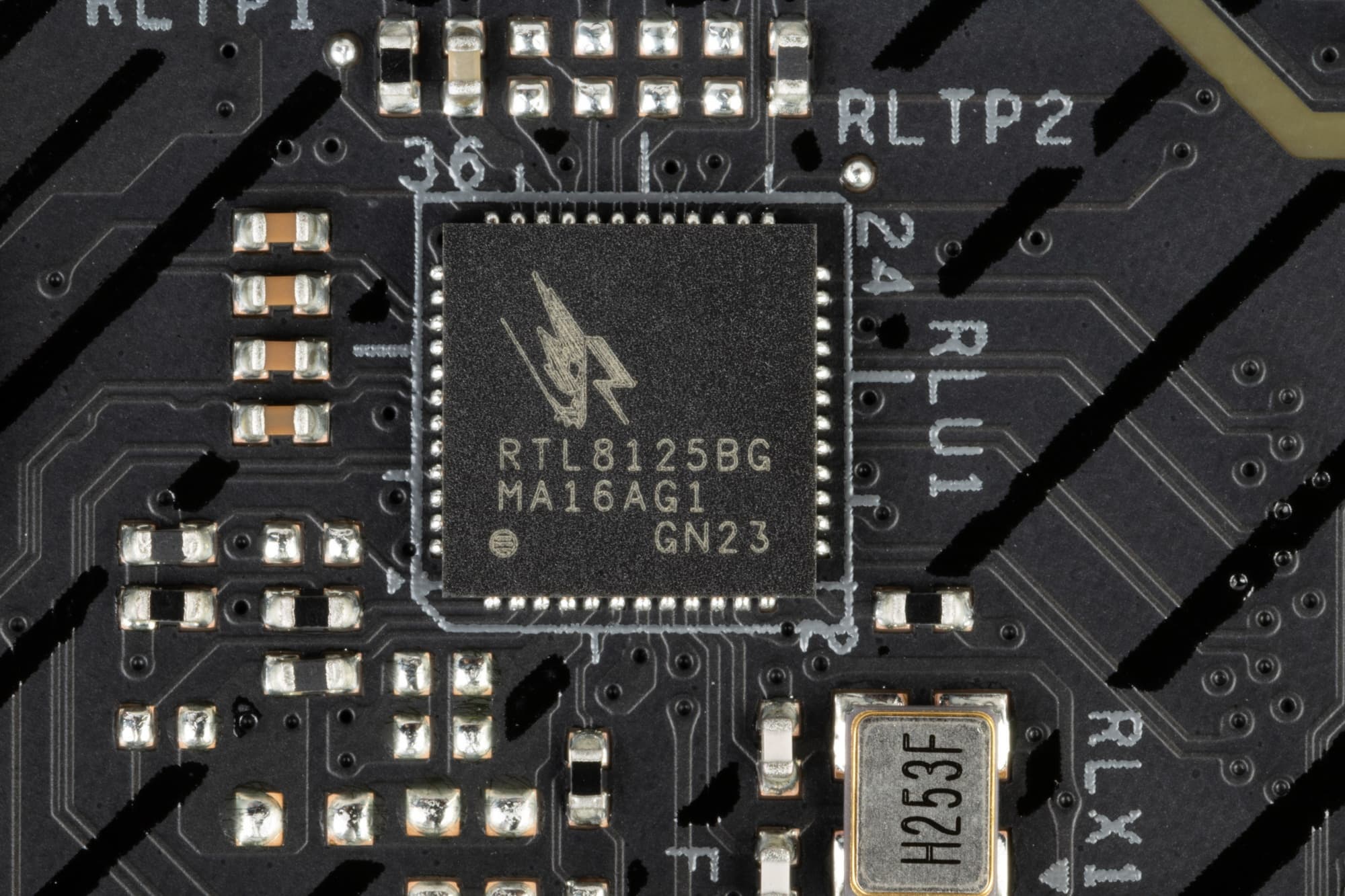

Материнская плата оснащена средствами связи посредственно. Имеется скоростной Ethernet-контроллер Realtek RTL8125BG, способный работать по стандарту 2,5 Гбит/с.
Комплексного беспроводного адаптера нет, но имеется для него слот M.2 (E-key), а сам адаптер приобретается отдельно.

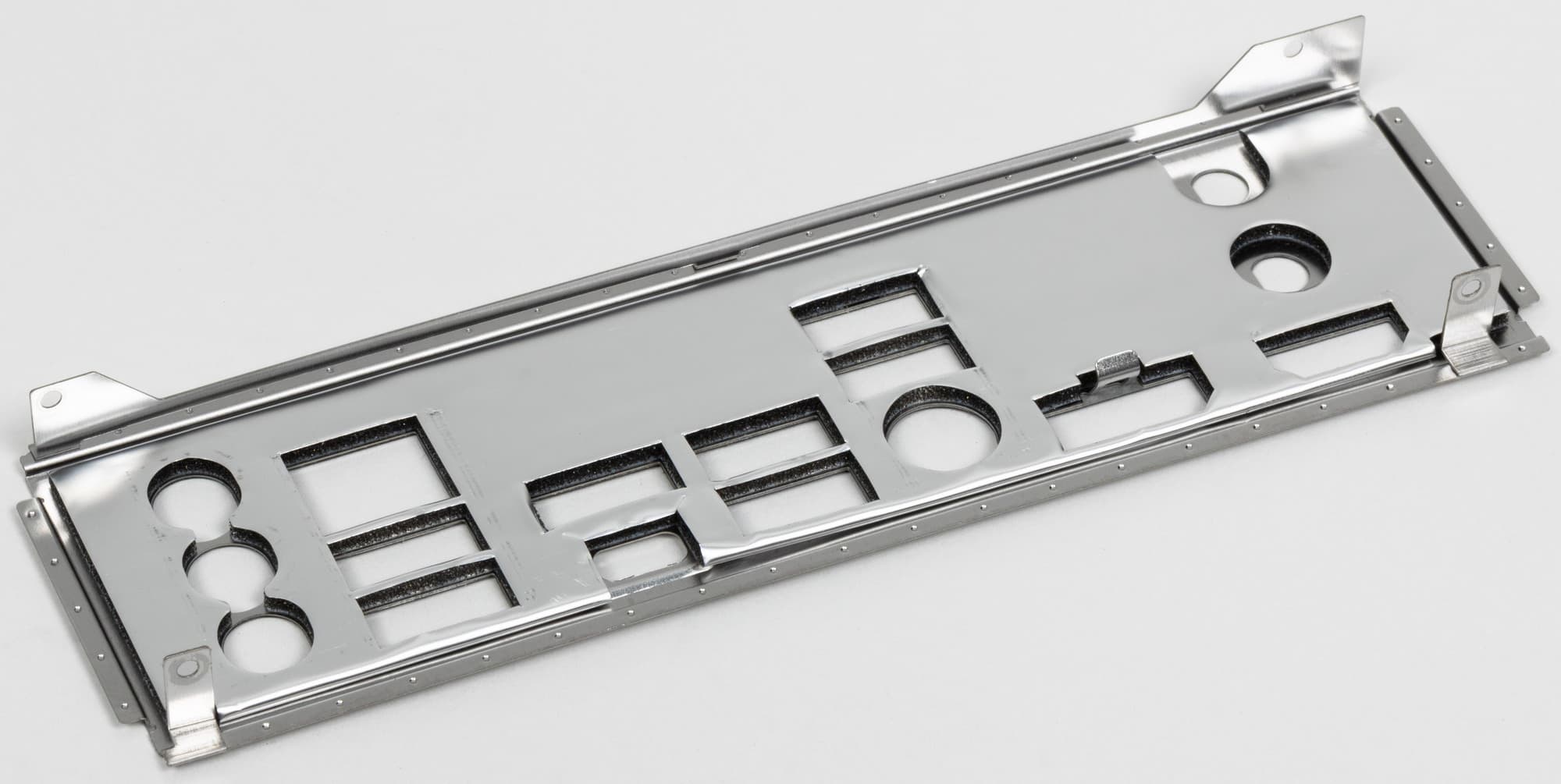

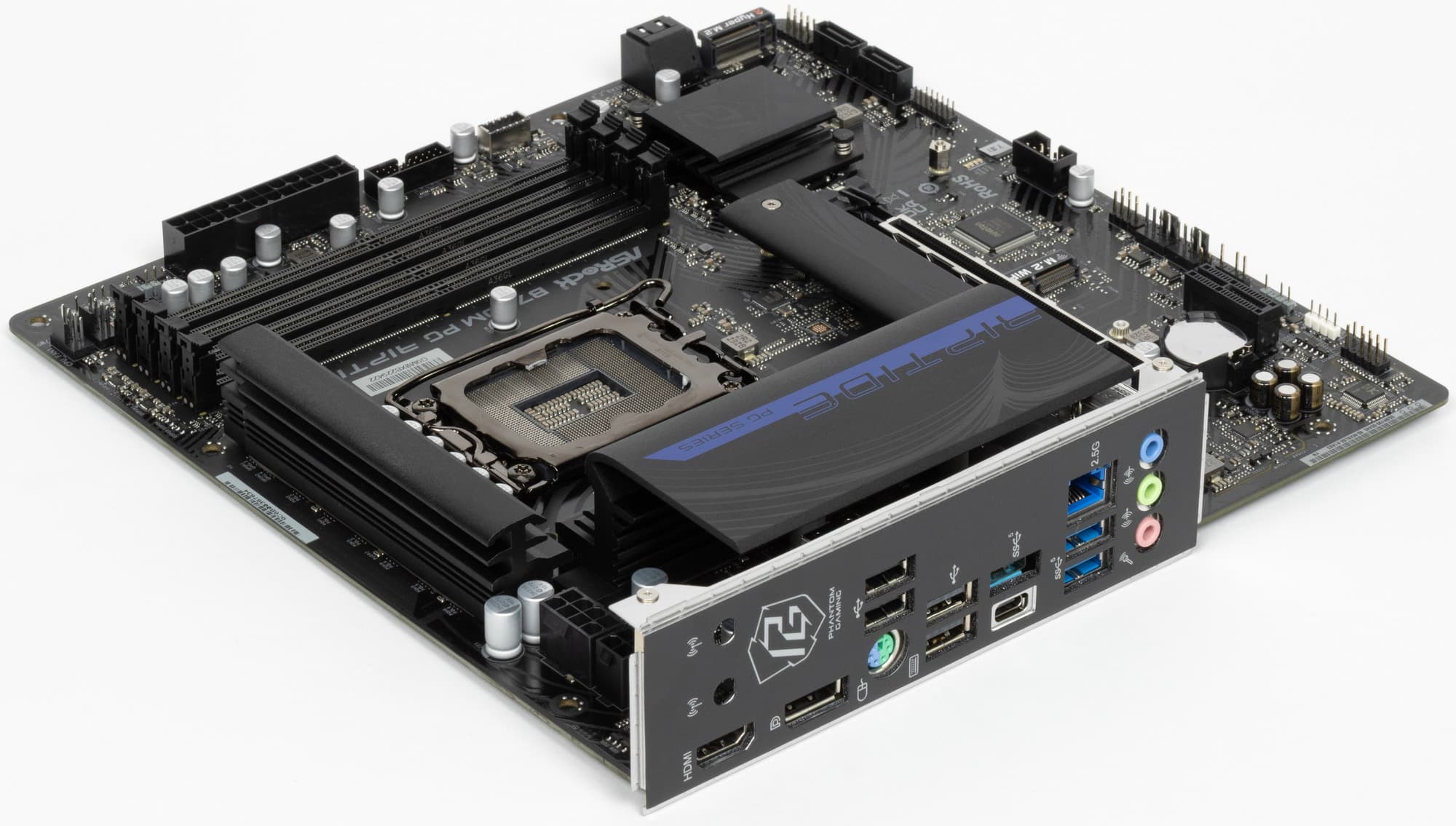

Заглушка, традиционно надеваемая на заднюю панель, в данном случае уже надета, и изнутри экранирована для снижения электромагнитных помех.
Аудиоподсистема

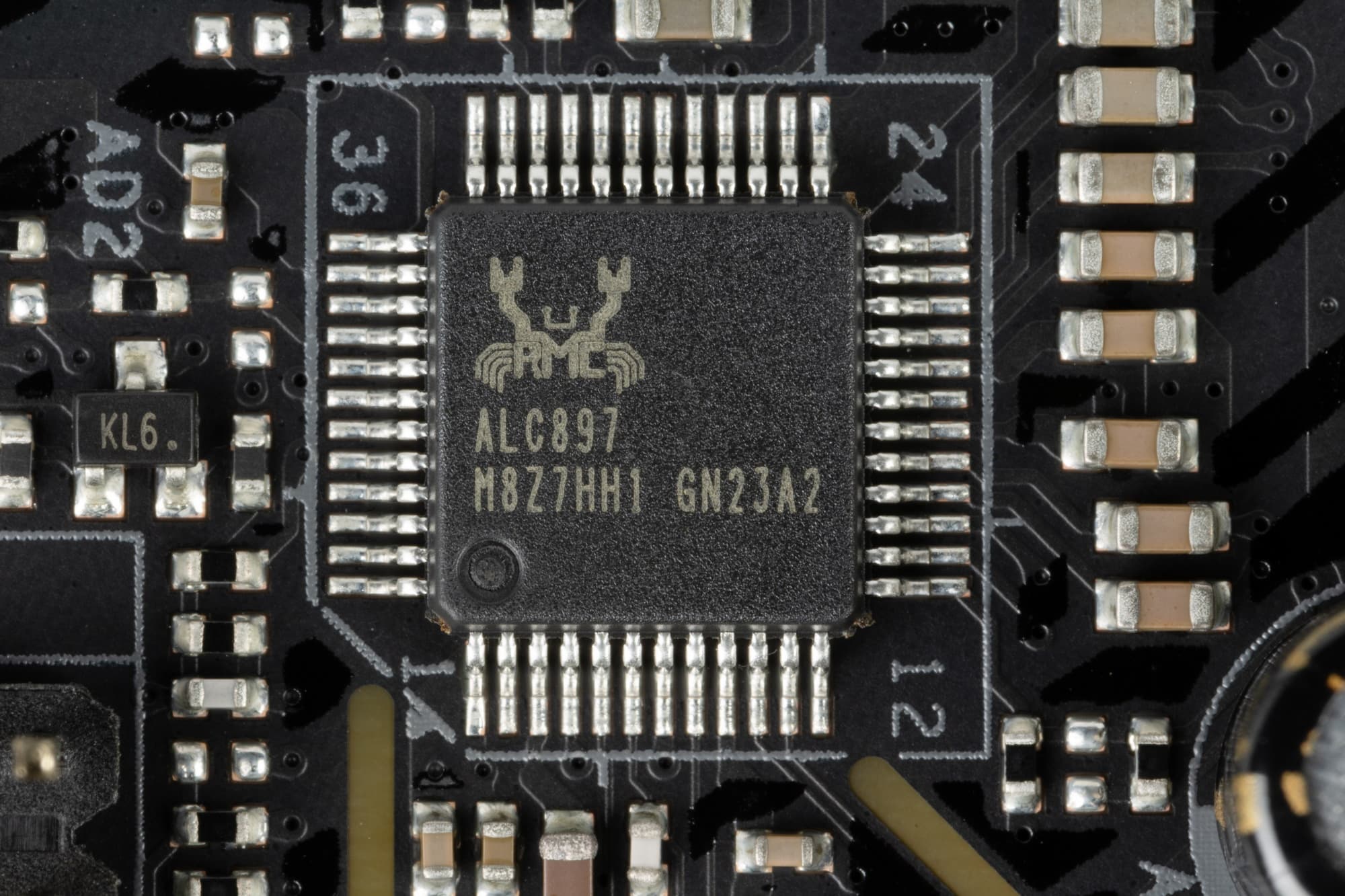

В данной плате звуком заведует старый аудиокодек от Realtek ALC897. Он обеспечивает вывод звука по схемам до 7.1 с разрешением до 24 бит / 192 кГц.
Схема 7.1 реализуется с помощью 3х гнезд вывода на самой матплате, плюс гнездо вывода на передней панели корпуса.
В аудиоцепях платы применяются «аудиофильские» конденсаторы Nichicon Fine Gold.

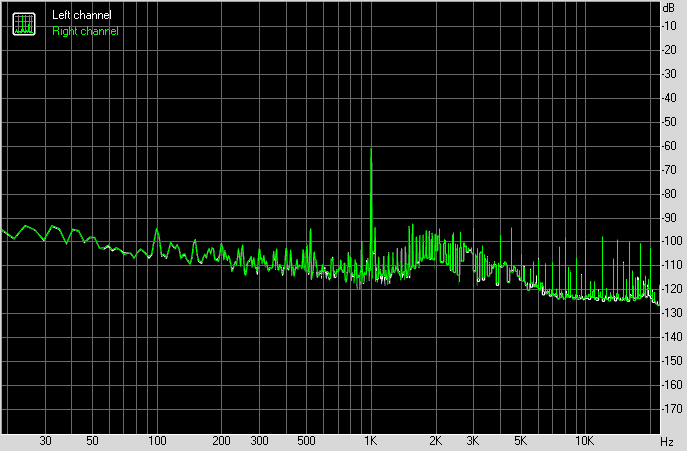

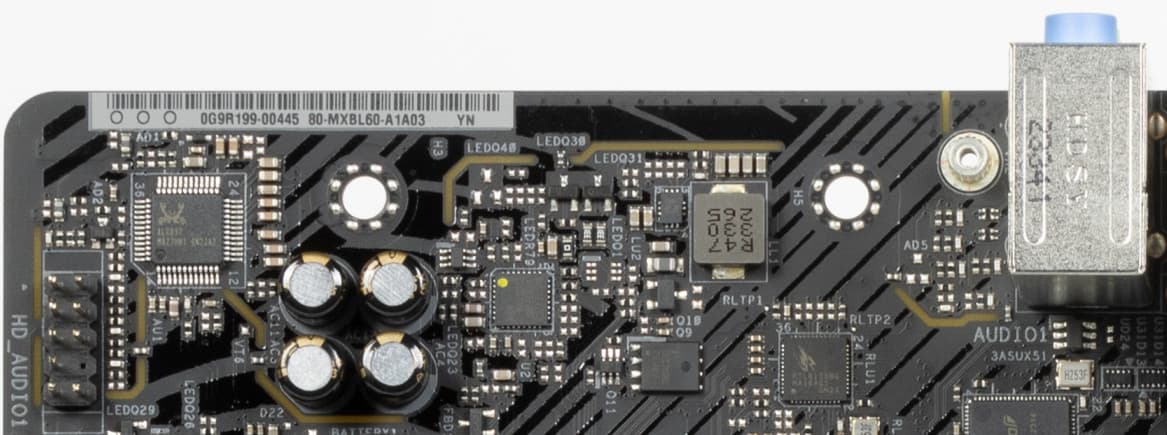

Аудиотракт вынесен на угловую часть платы, не пересекается с другими элементами. Все аудиоразъемы на задней панели имеют привычную цветовую окраску.
Вывода через S/PDIF нет.
Питание, охлаждение

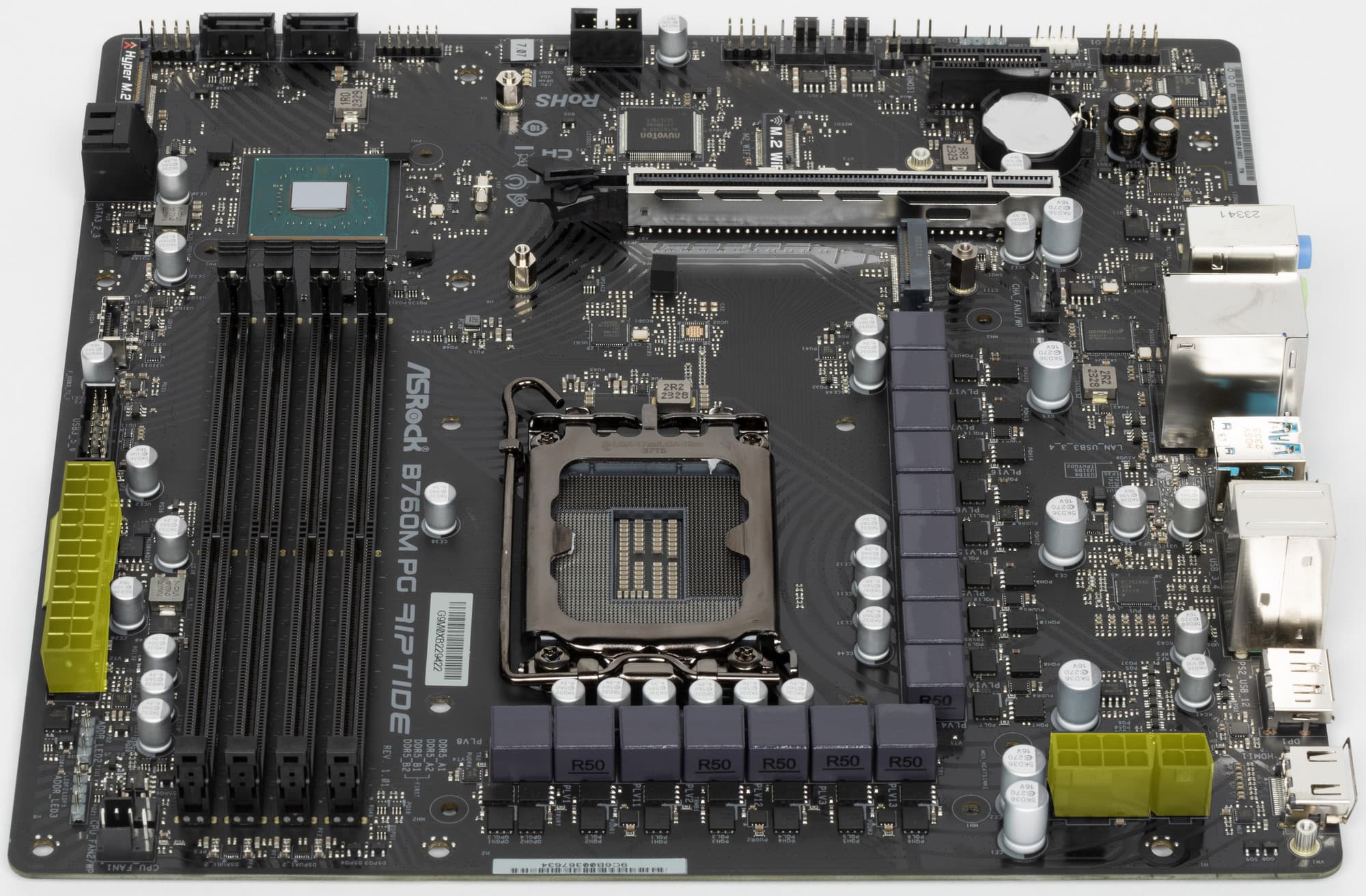

Для питания платы на ней предусмотрены 3 разъема: в дополнение к 24-контактному ATX здесь есть еще 8-контактный и 4-контактный EPS12V.

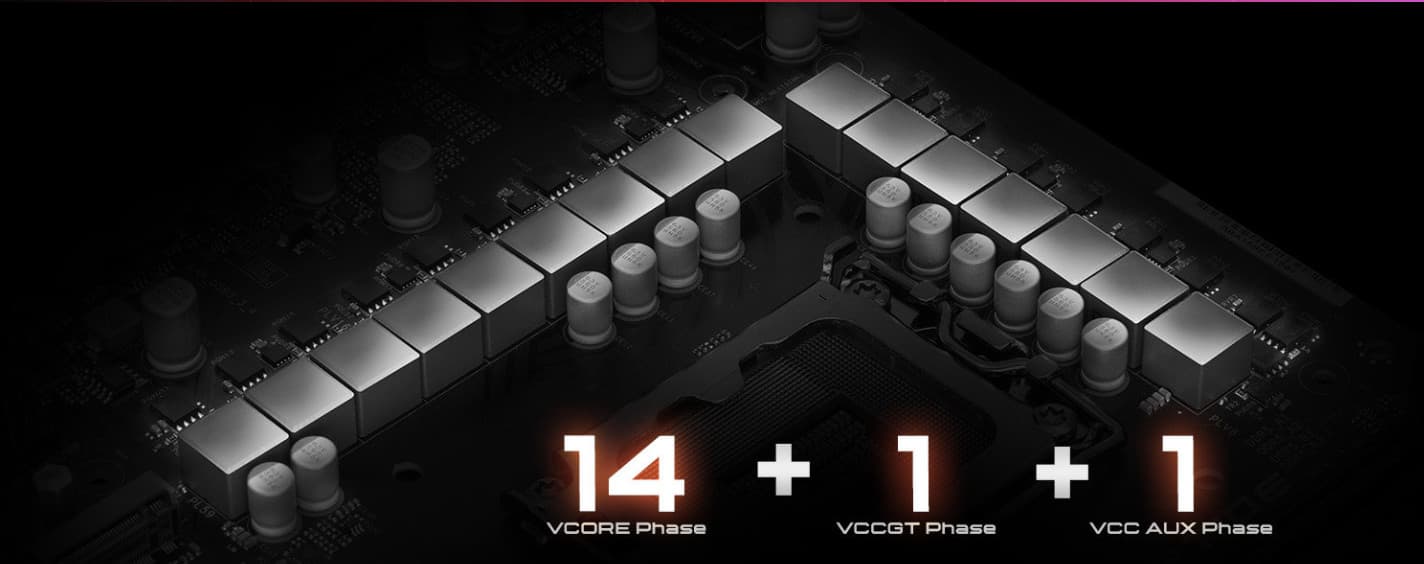

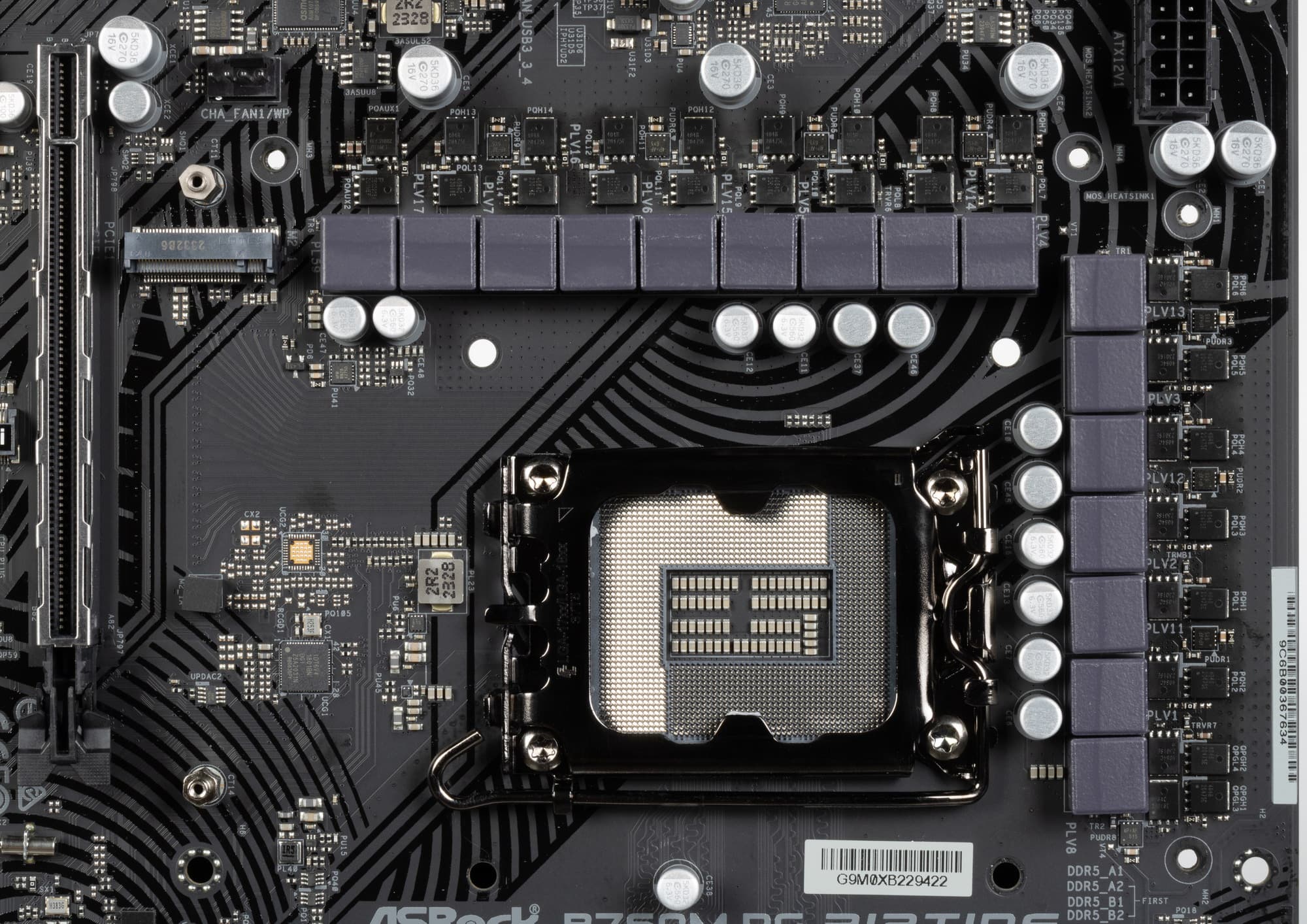

Схема питания процессора выполнена по схеме 1+14+1 (всего 16 фаз, 14 на VCore, 1 на iGPU и 1 на VCCIO).

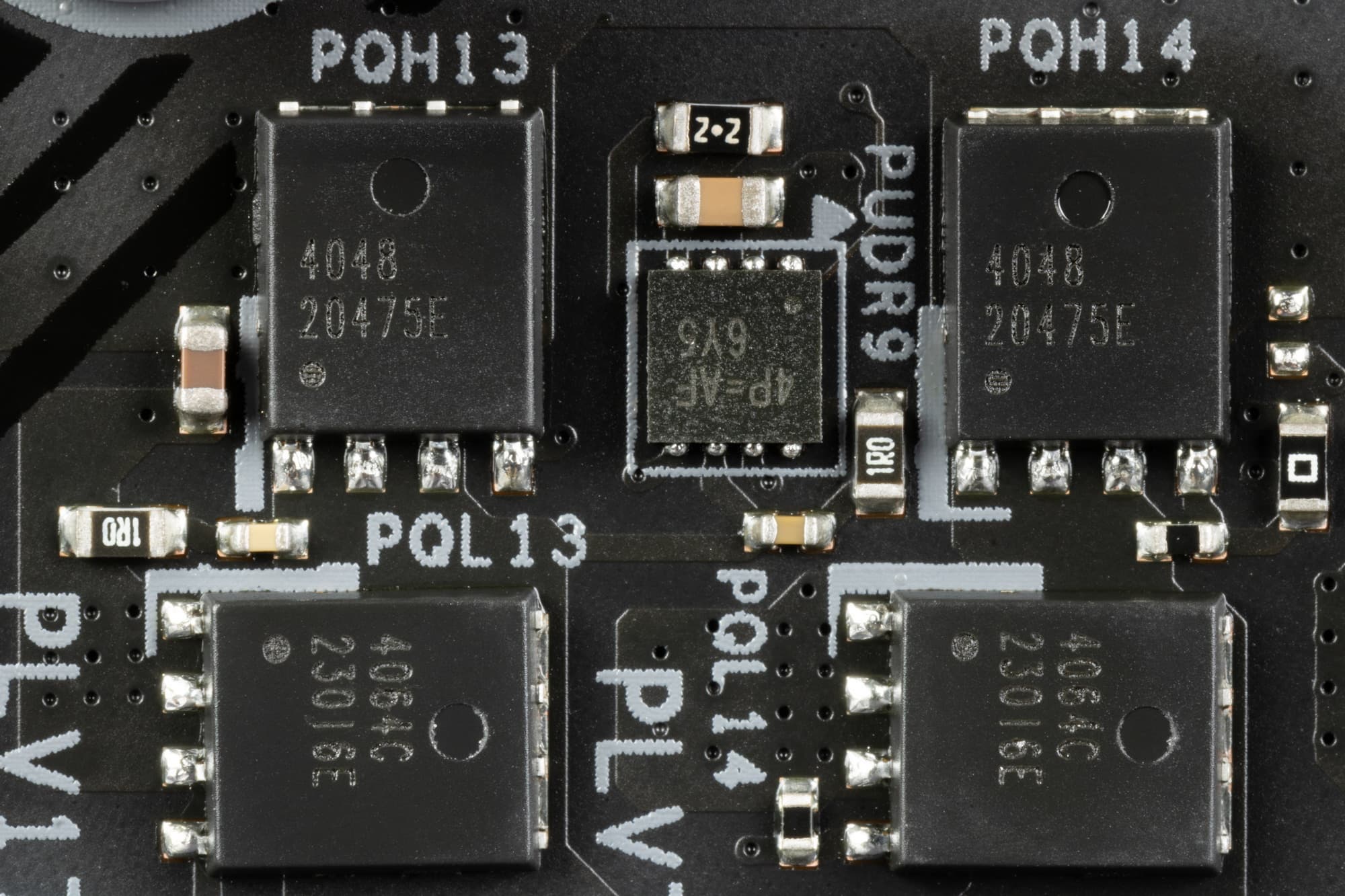

Каждый канал фазы имеет набор полевых МОП-транзисторов 4048/4064 от NEC на 64А.

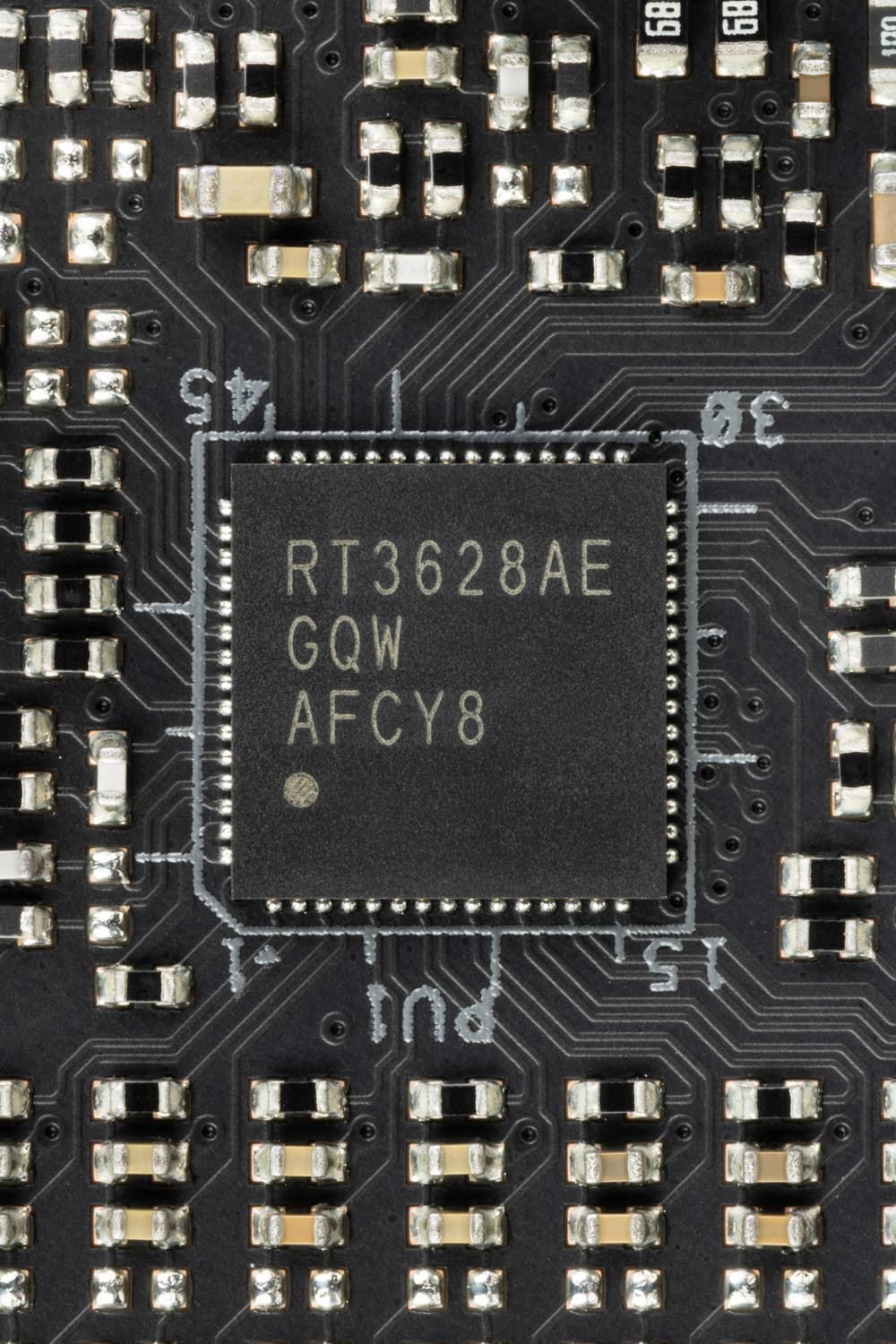

Управляет схемой питания ШИМ-контроллер RT3628 от Richtek, рассчитанный максимум на 8 фаз, так что фазы управляются по параллельной схеме (физически 8).

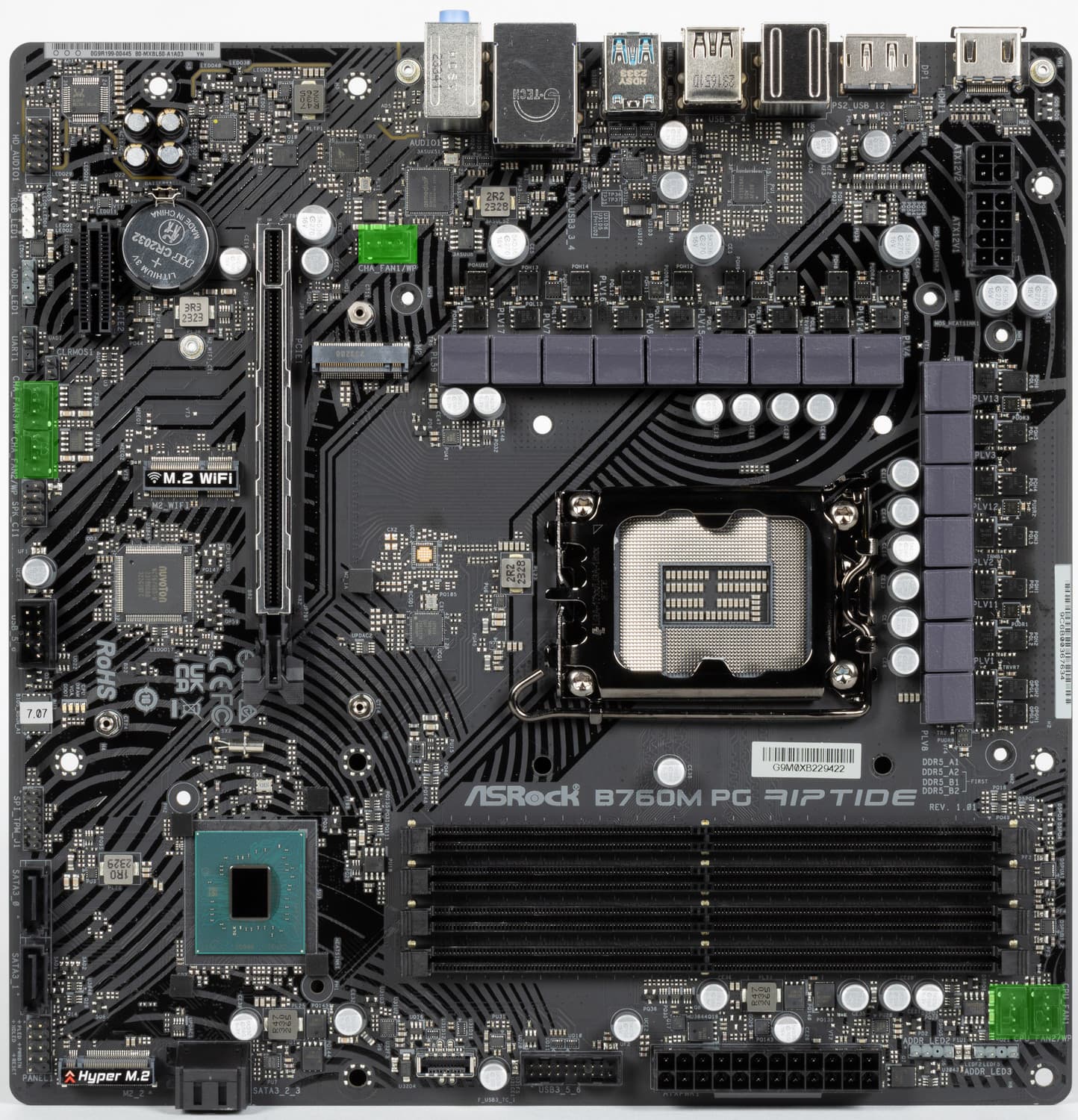

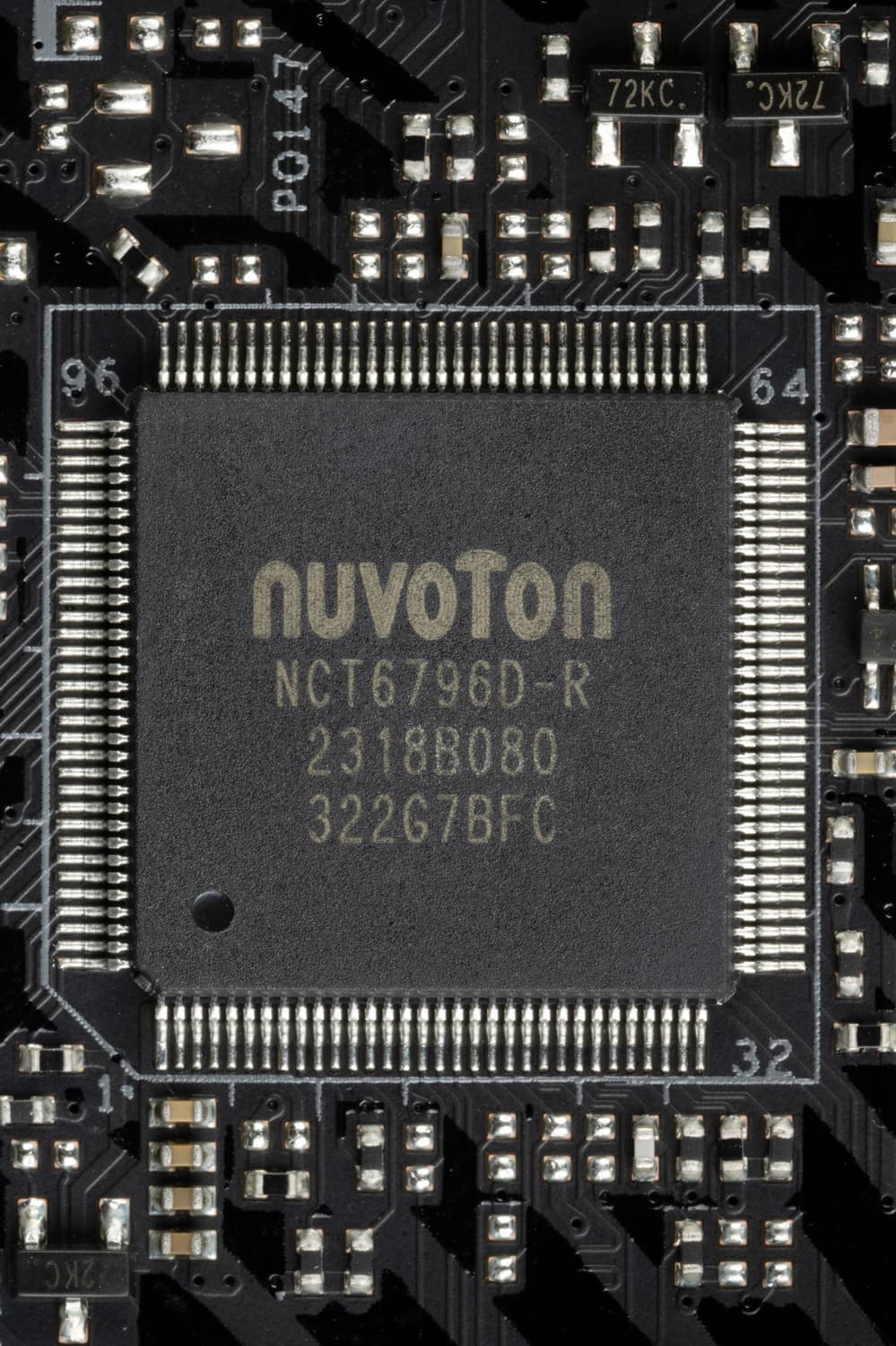

Теперь про охлаждение.

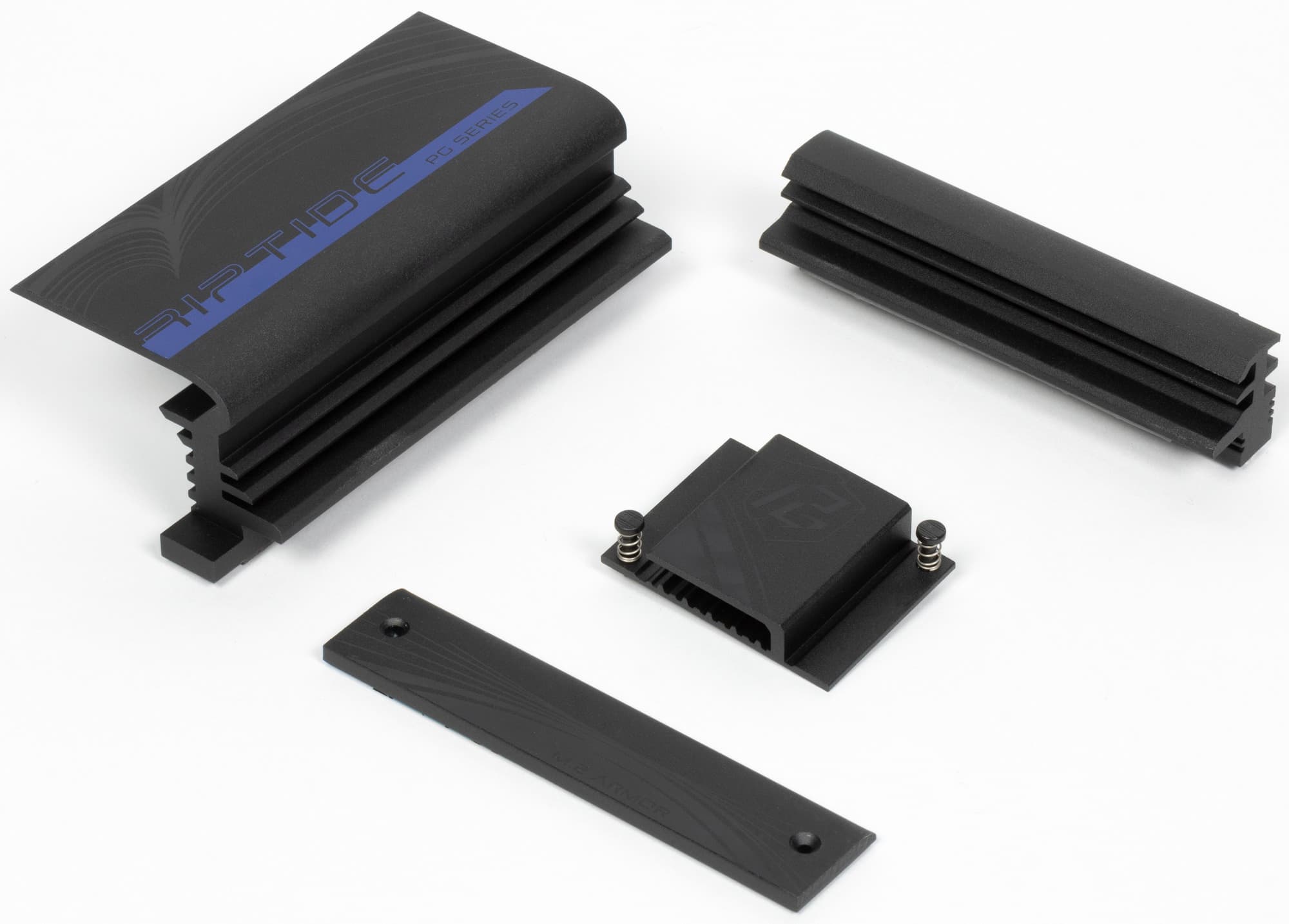

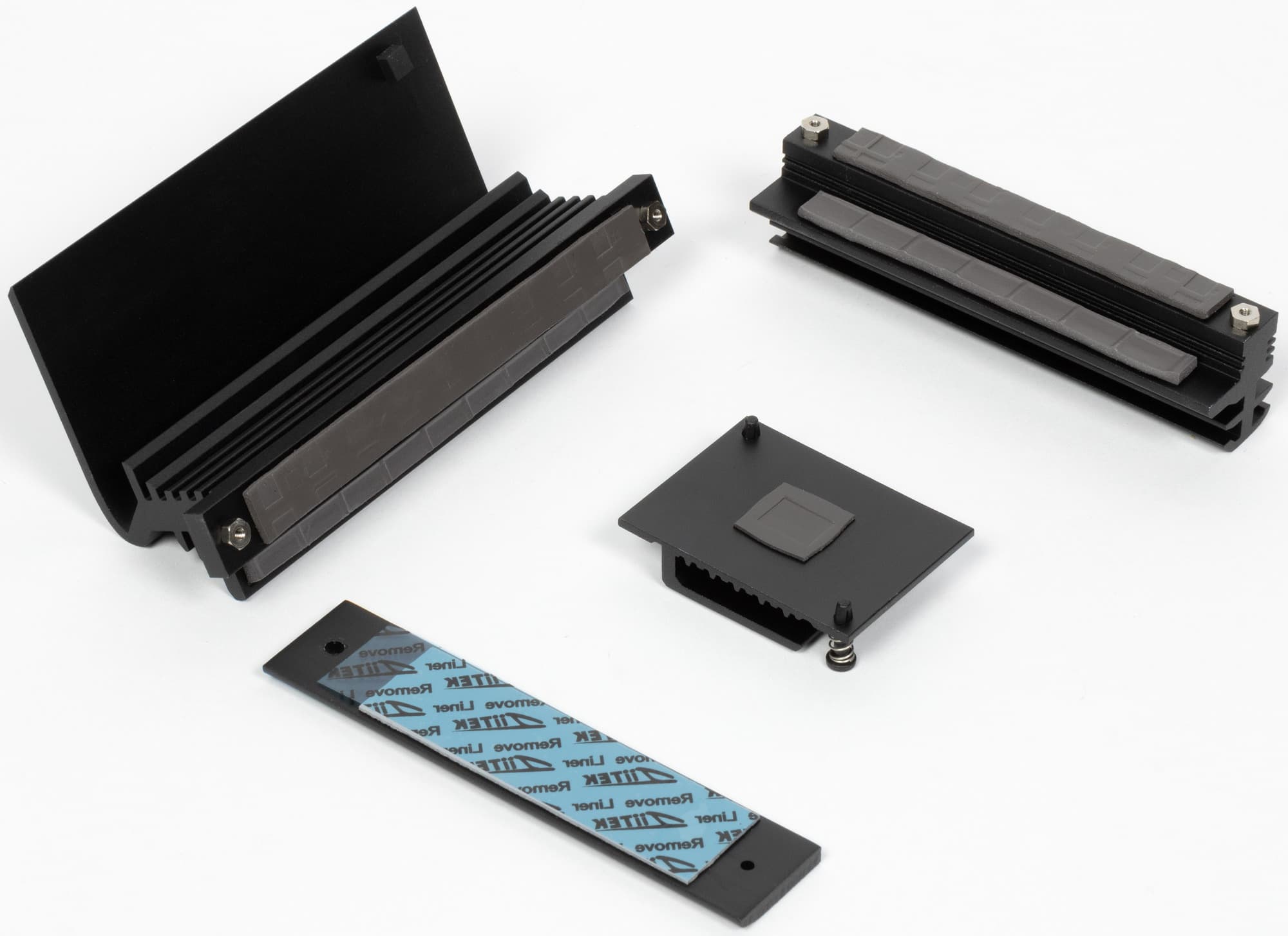

Почти все потенциально сильно греющиеся элементы имеют свои собственные радиаторы.

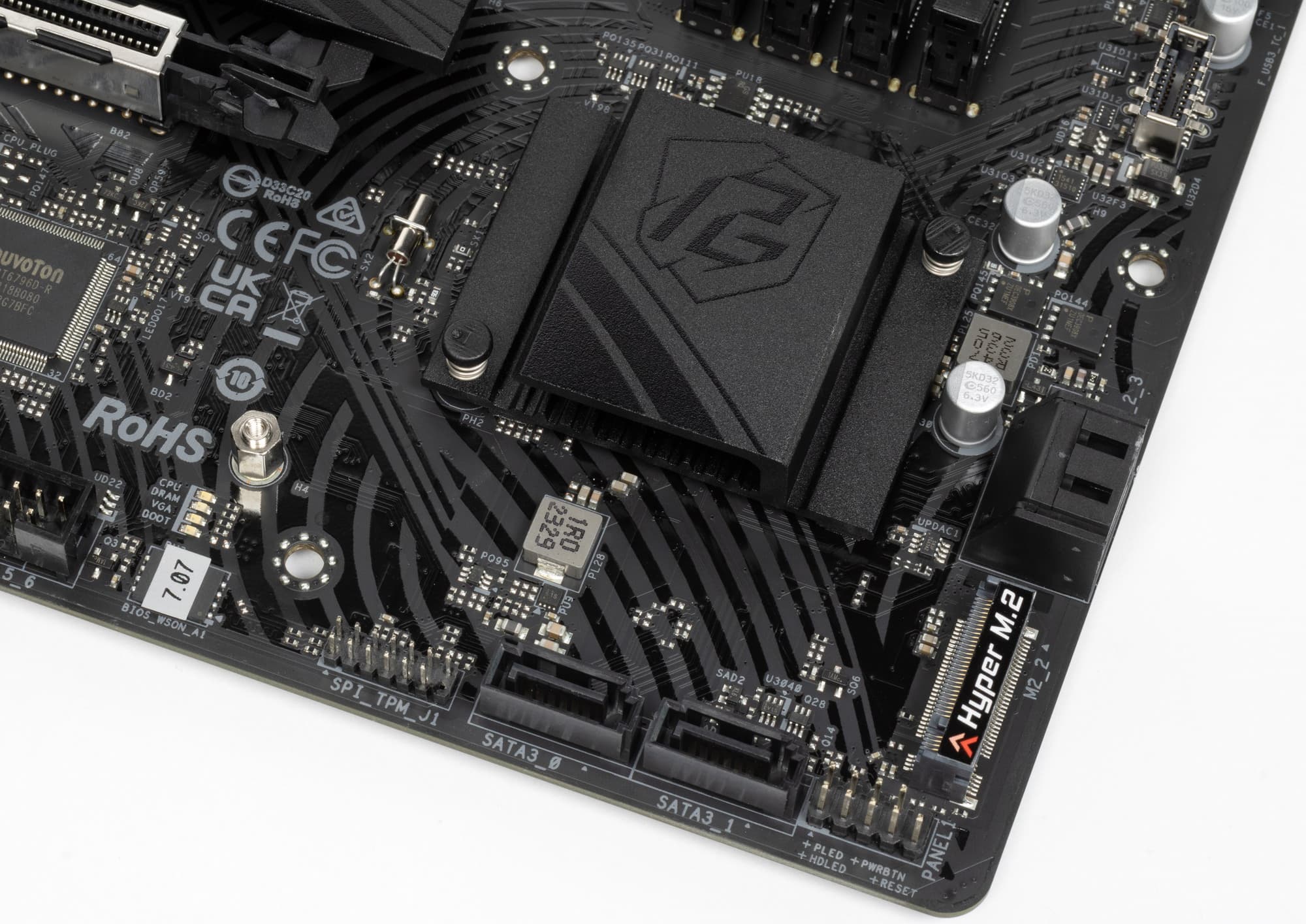

Как мы видим, охлаждение чипсета организовано отдельно от силовых преобразователей. VRM-секция имеет свои два раздельных радиатора.
Как я уже упоминал ранее, только M.2_1 слот имеет свой радиатор, а М.2_2 без охлаждения.

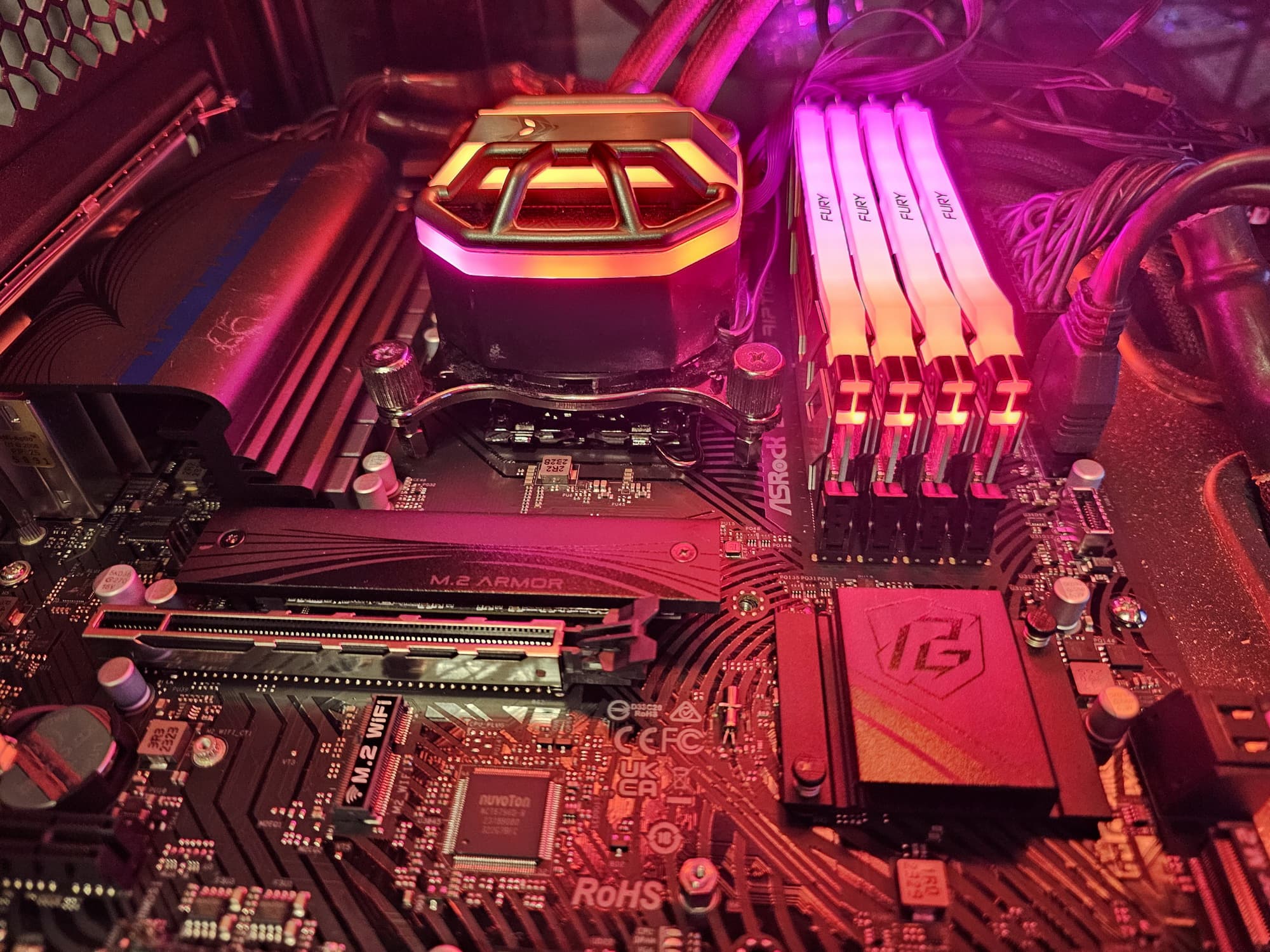

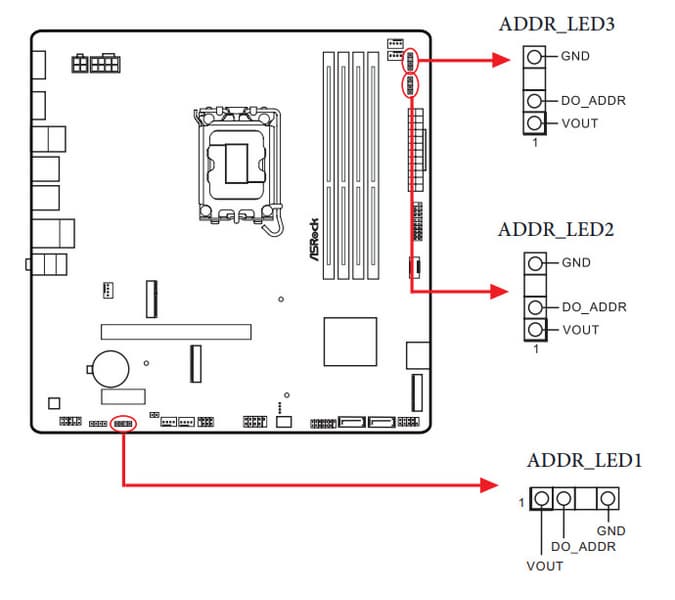

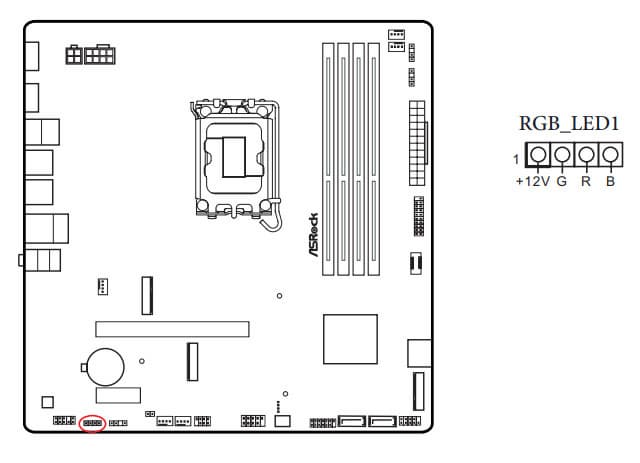

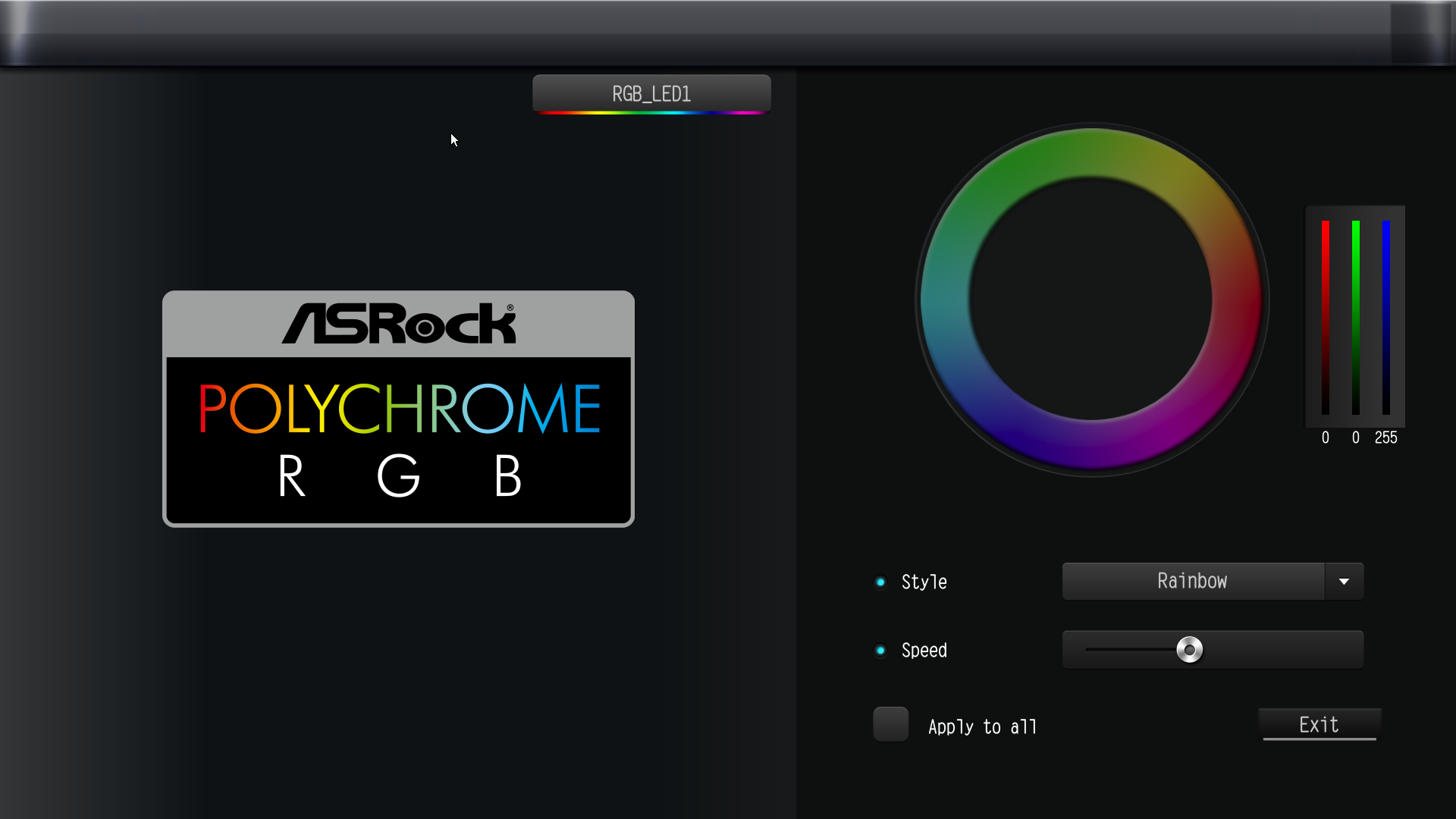

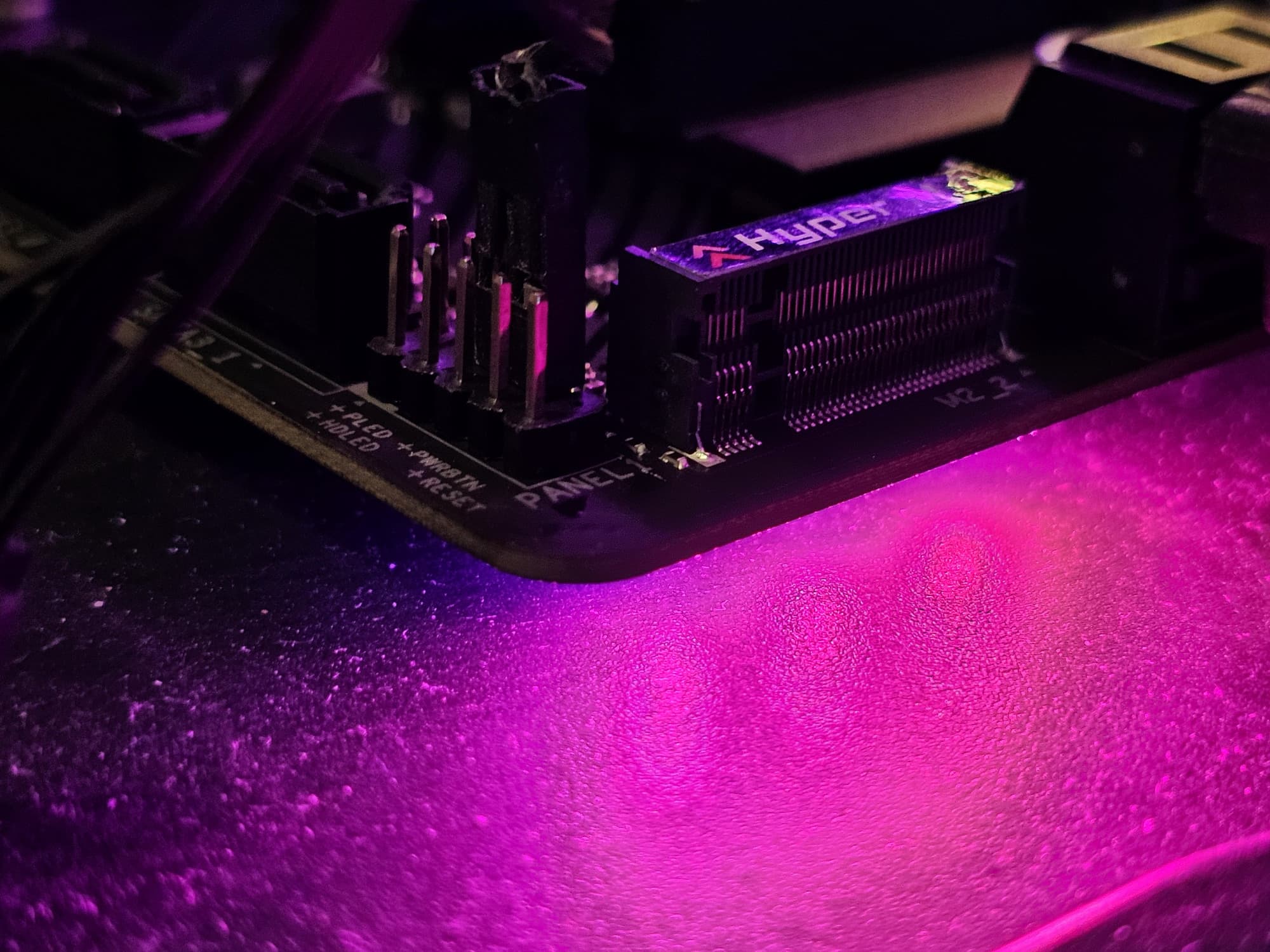

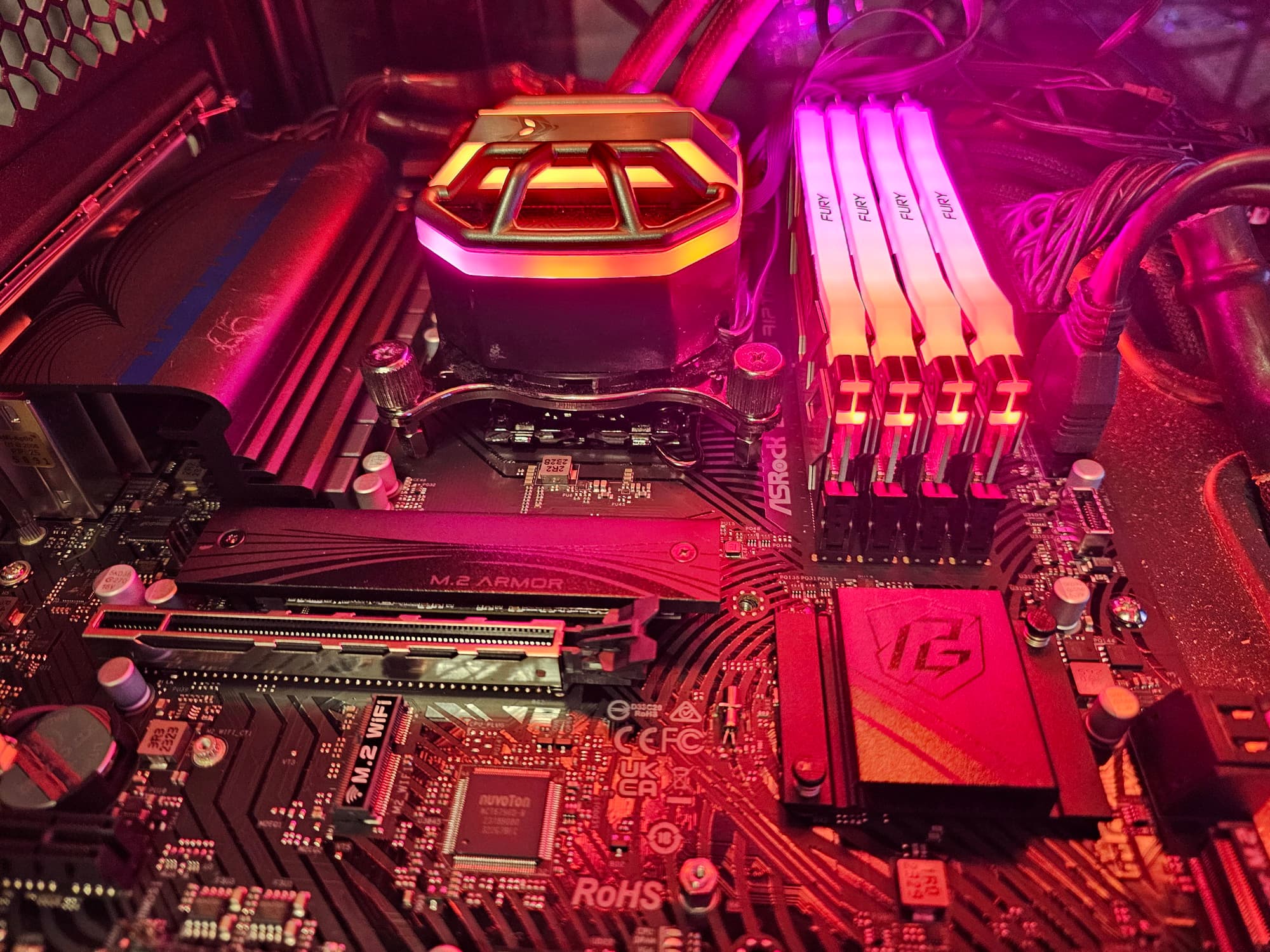

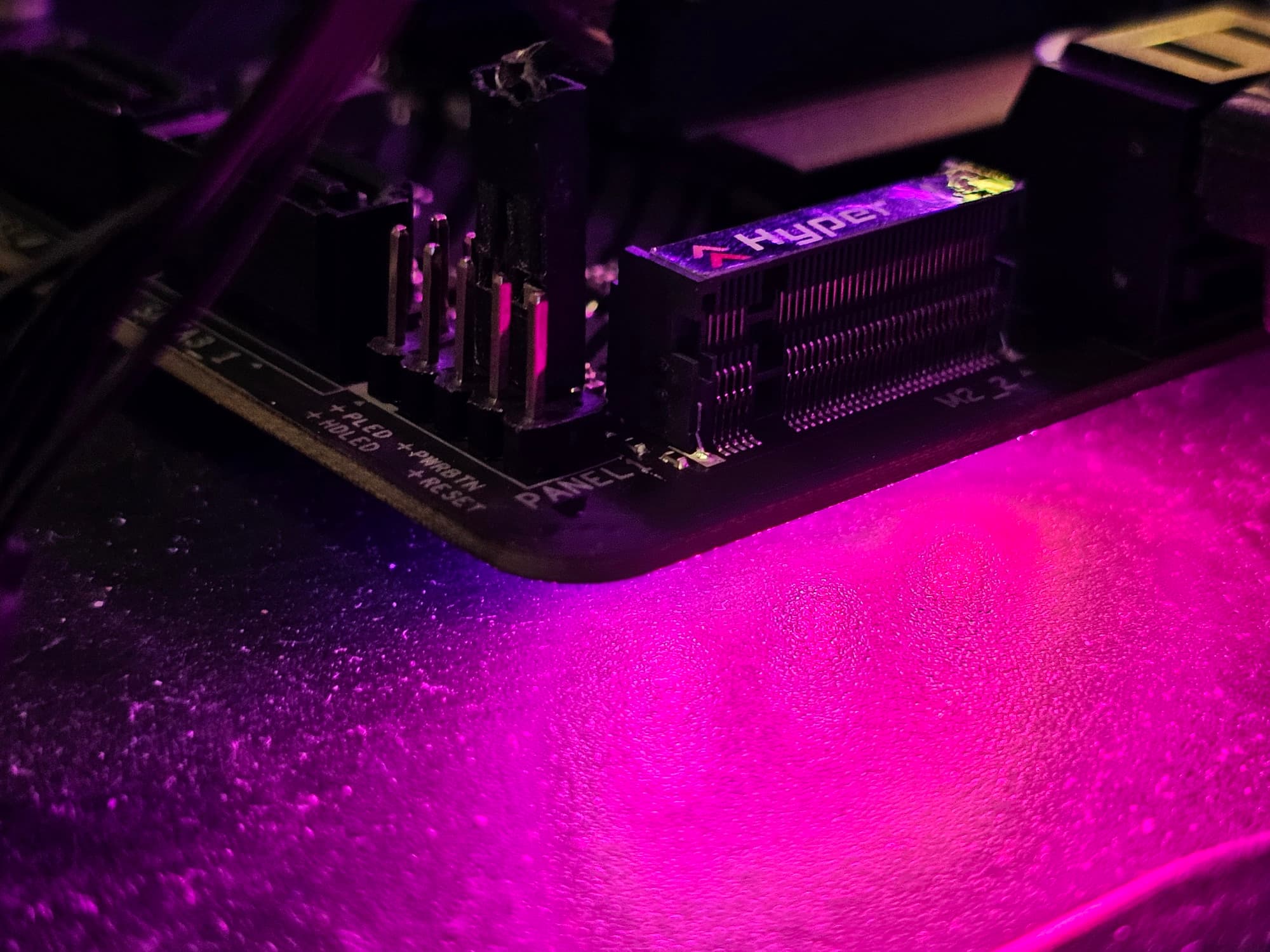

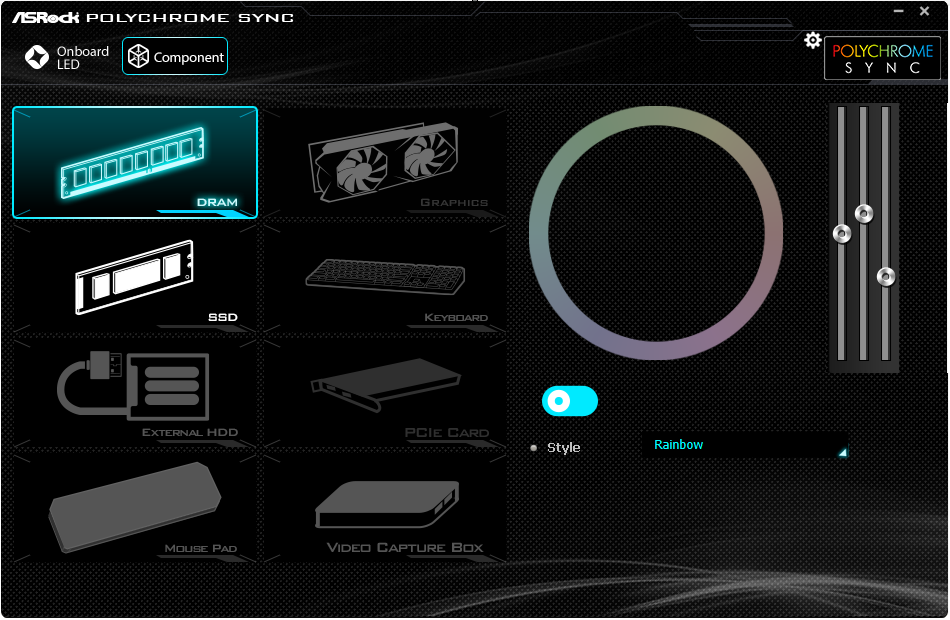

Подсветка

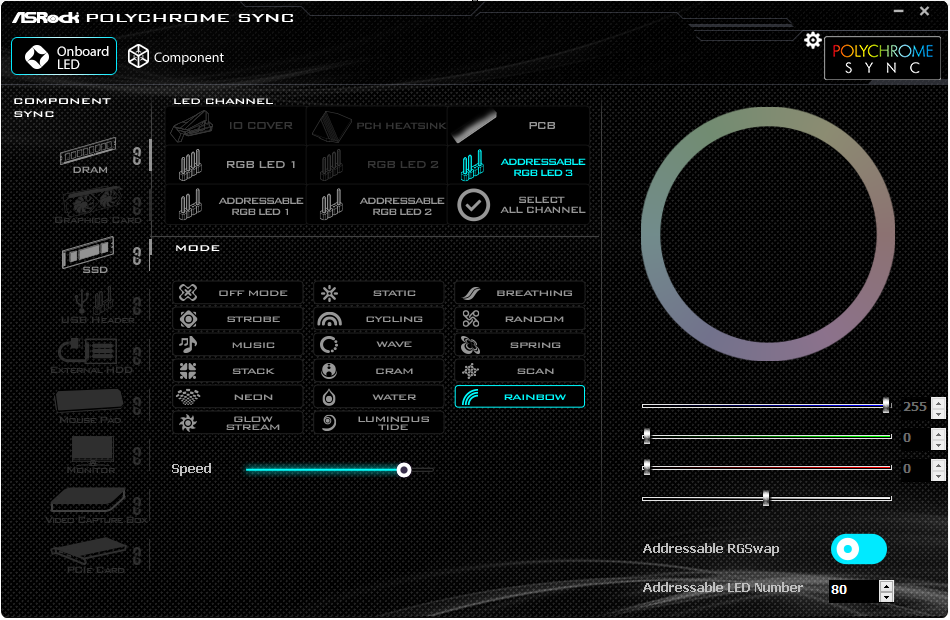

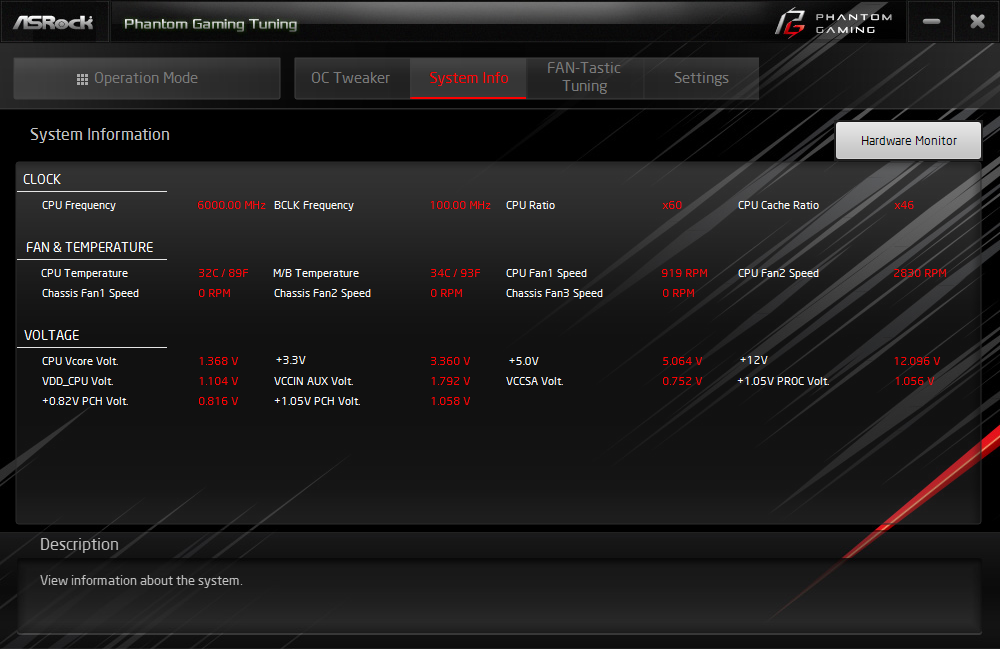

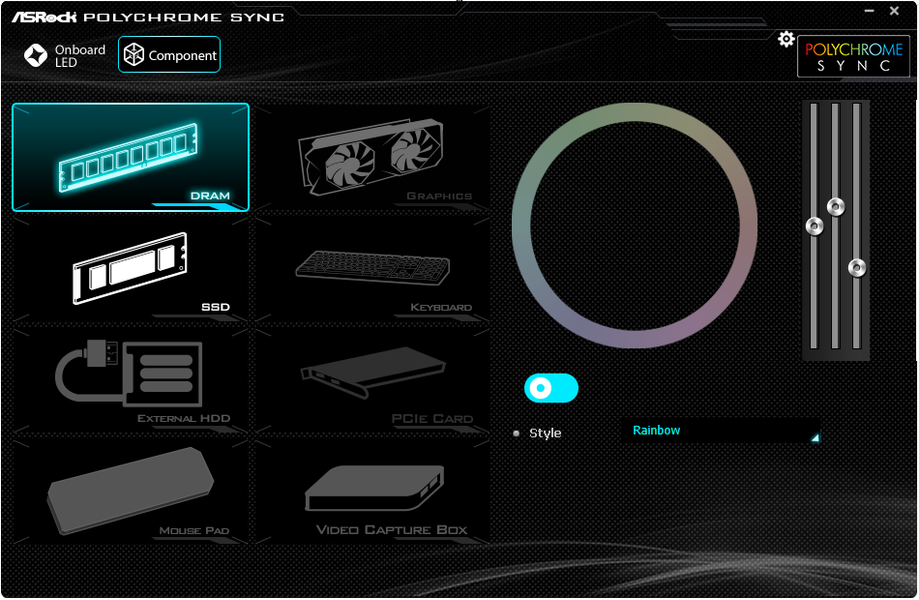

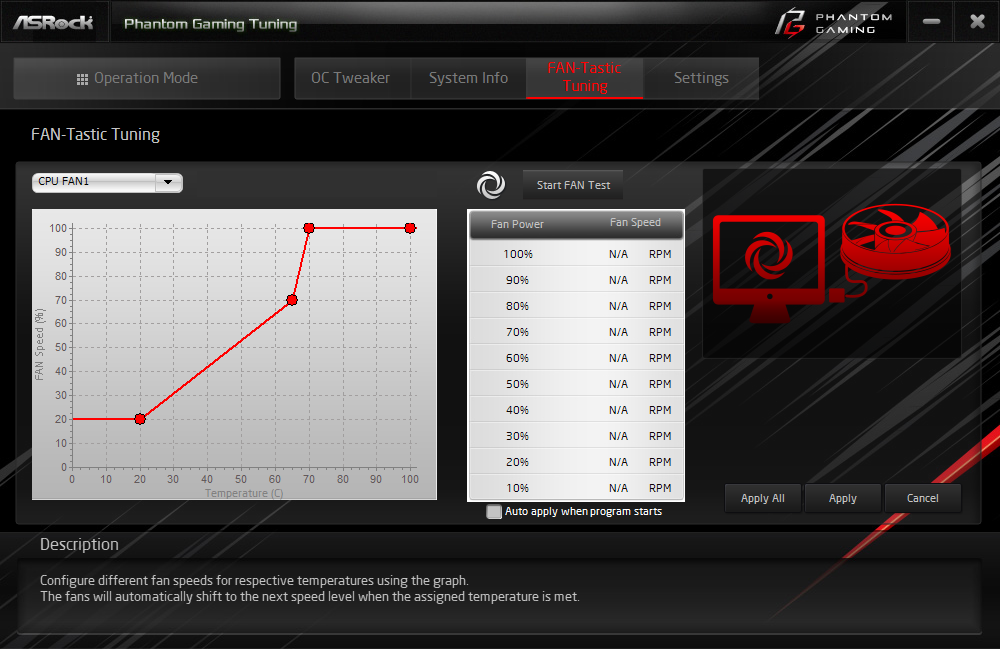

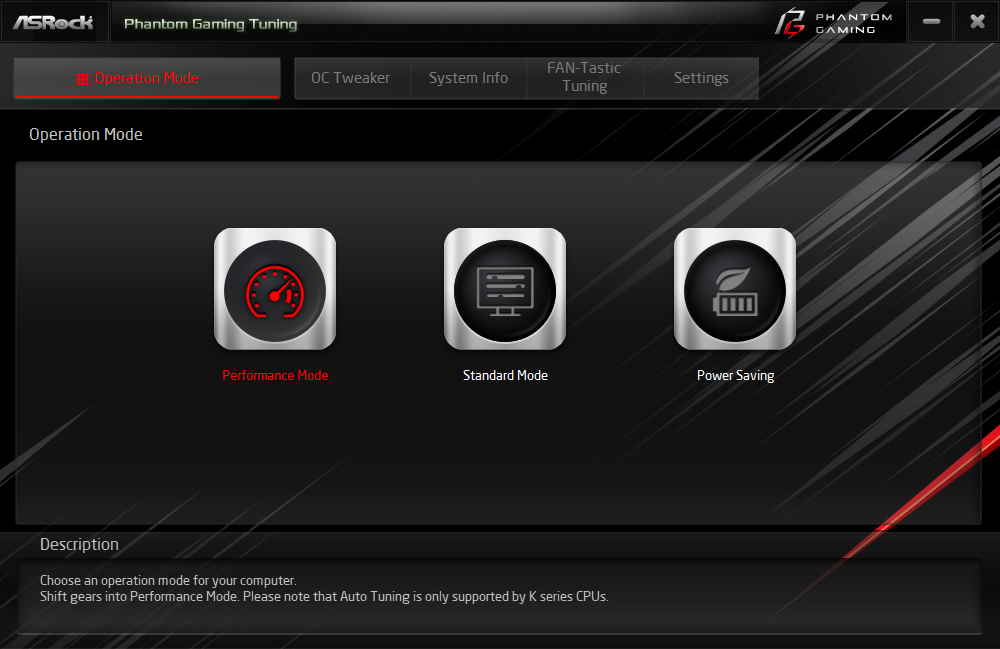

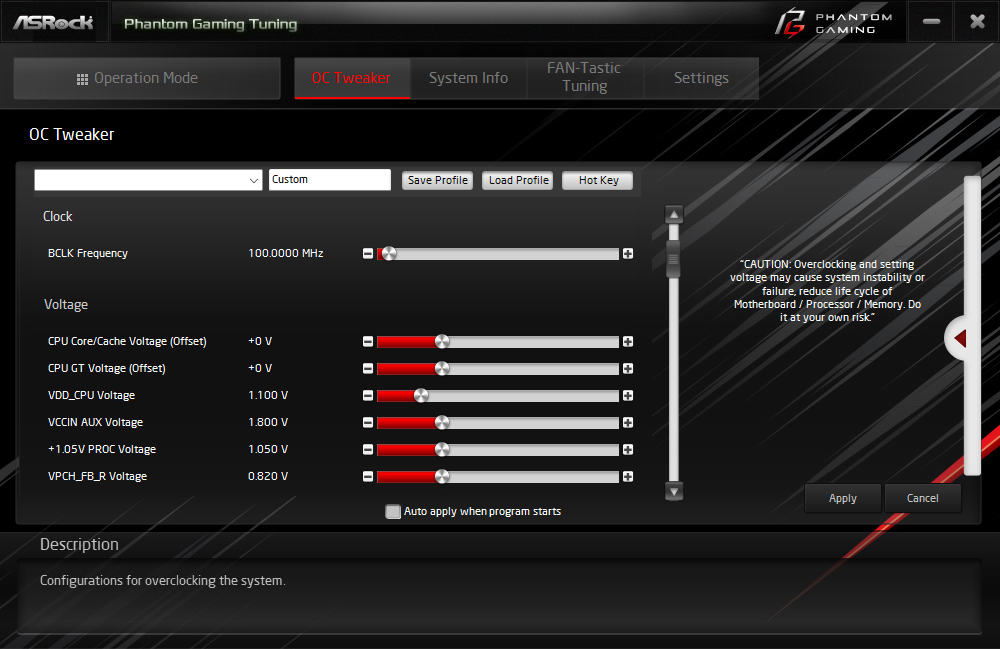

Программное обеспечение под Windows

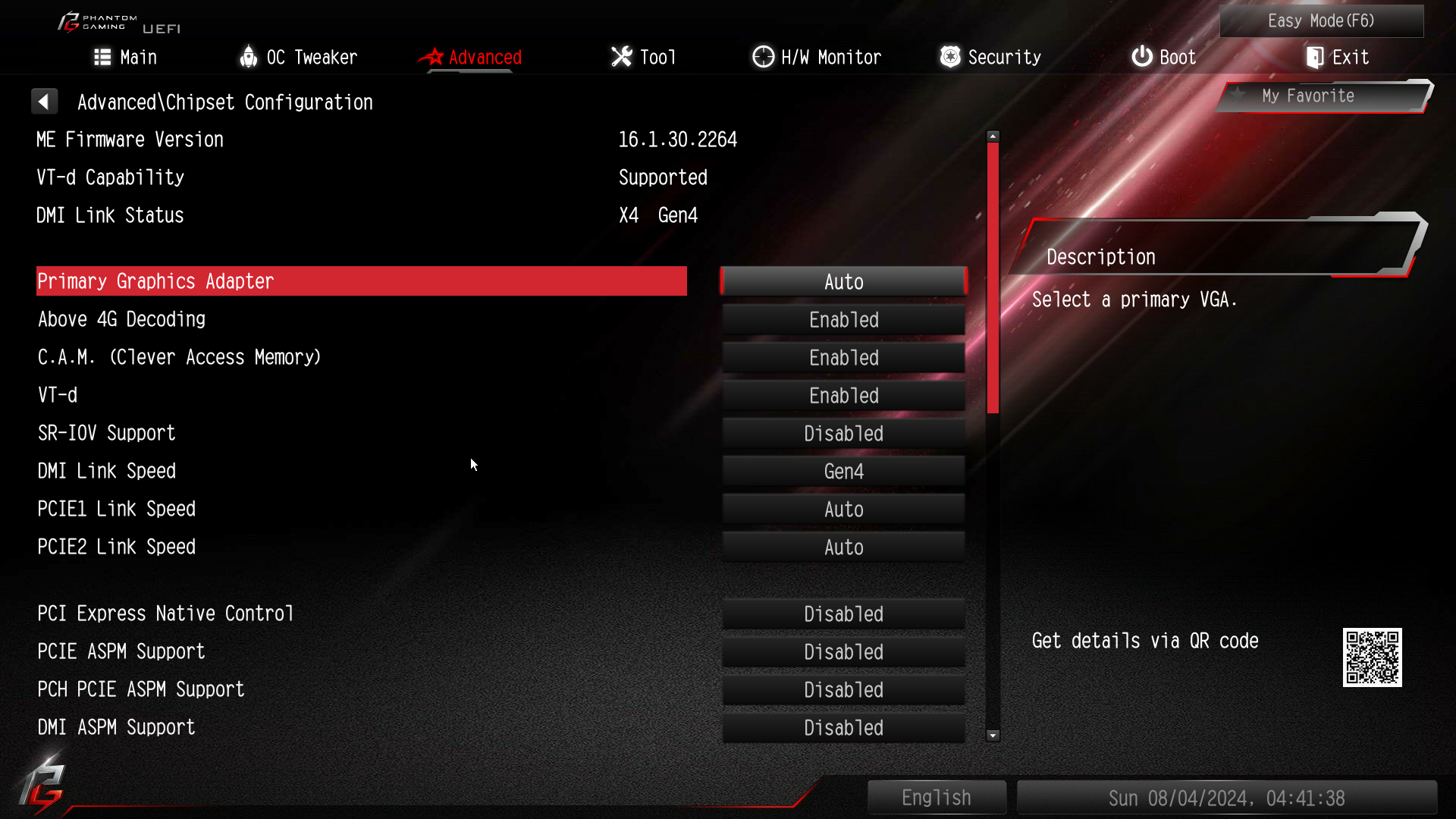

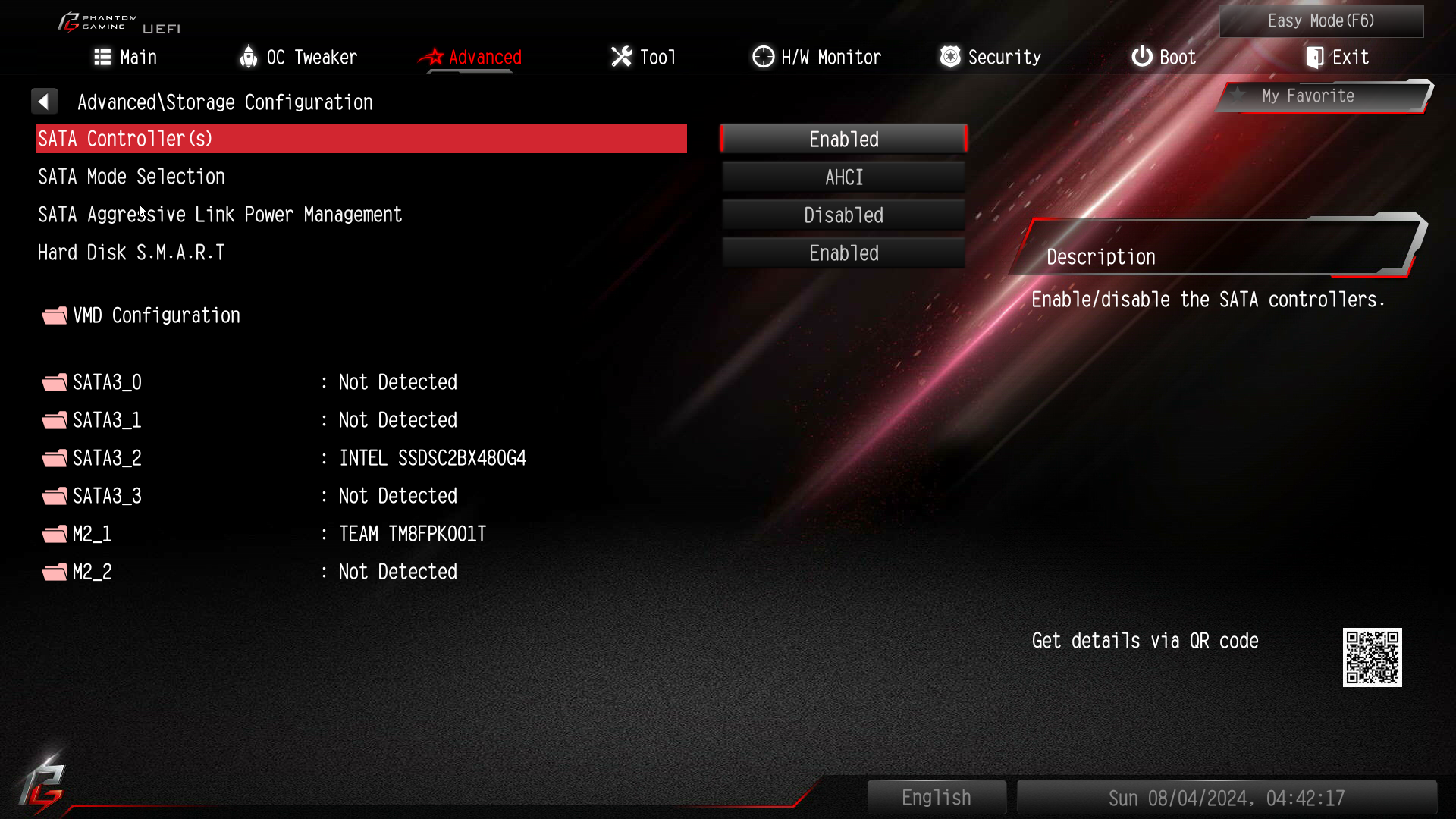

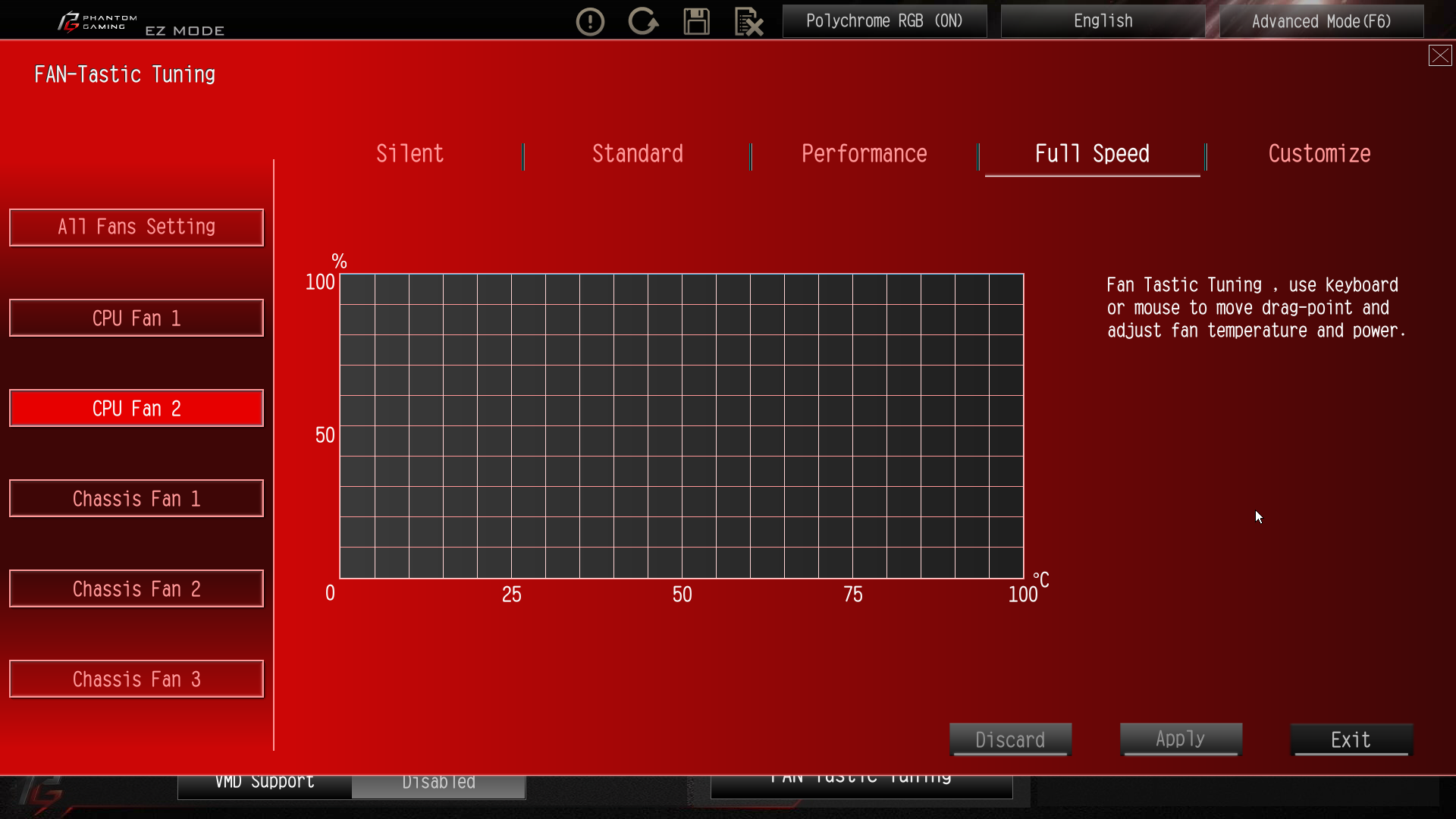

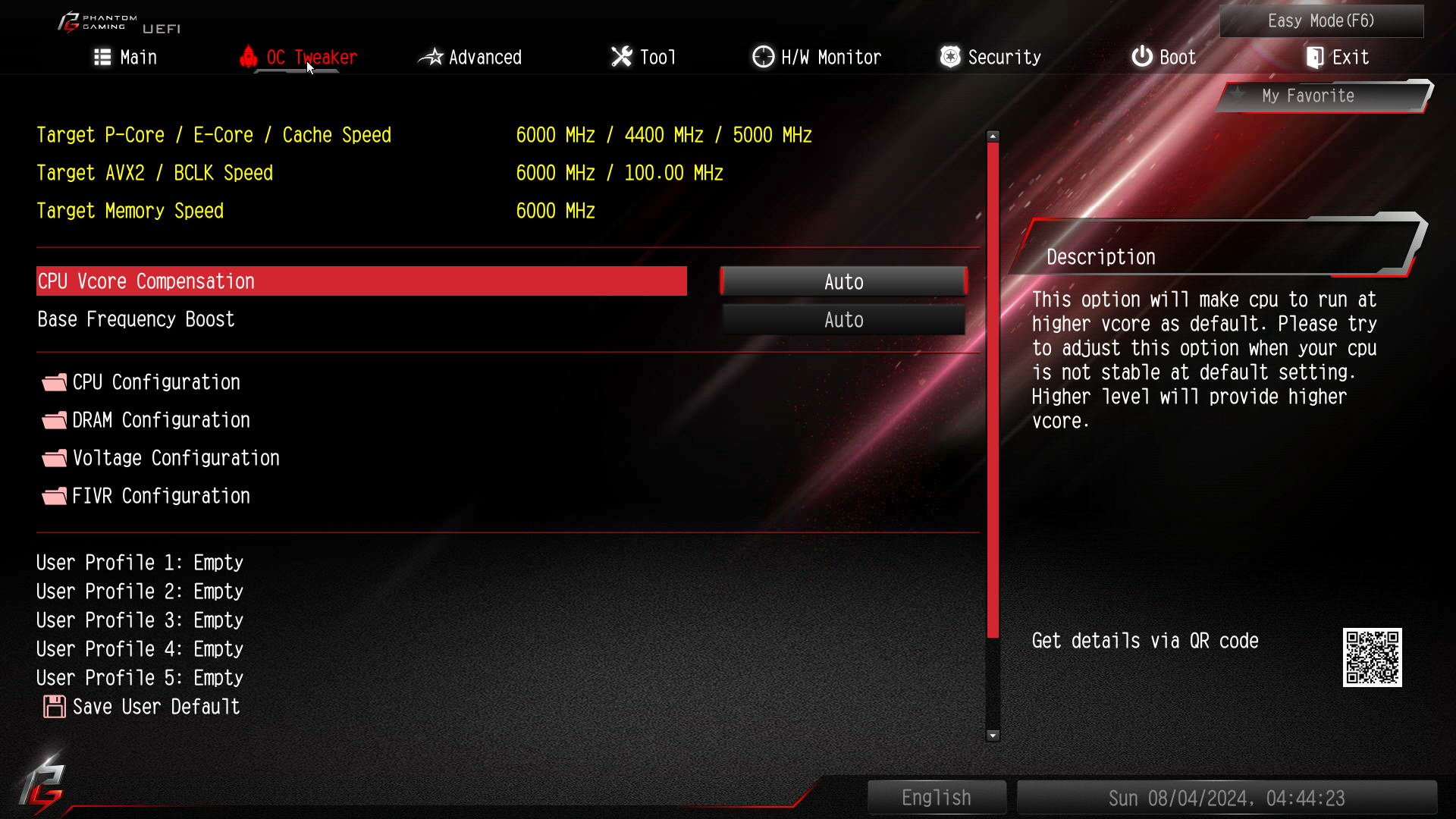

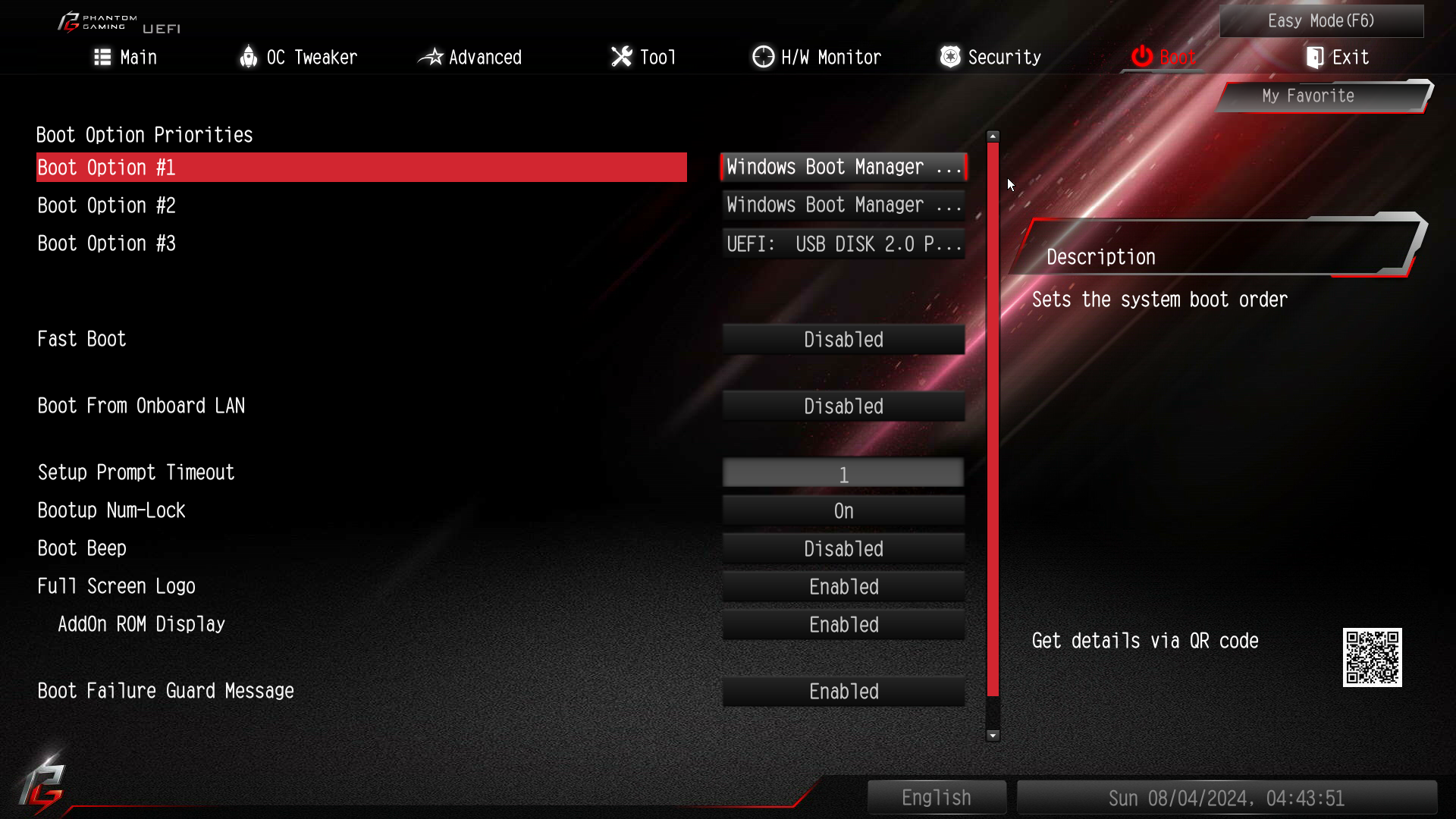

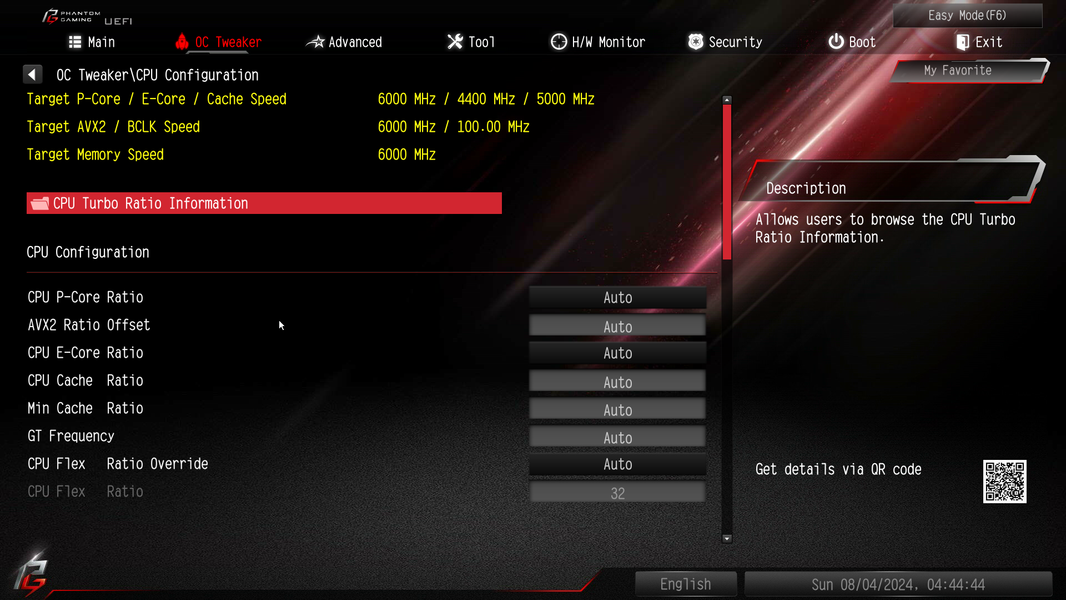

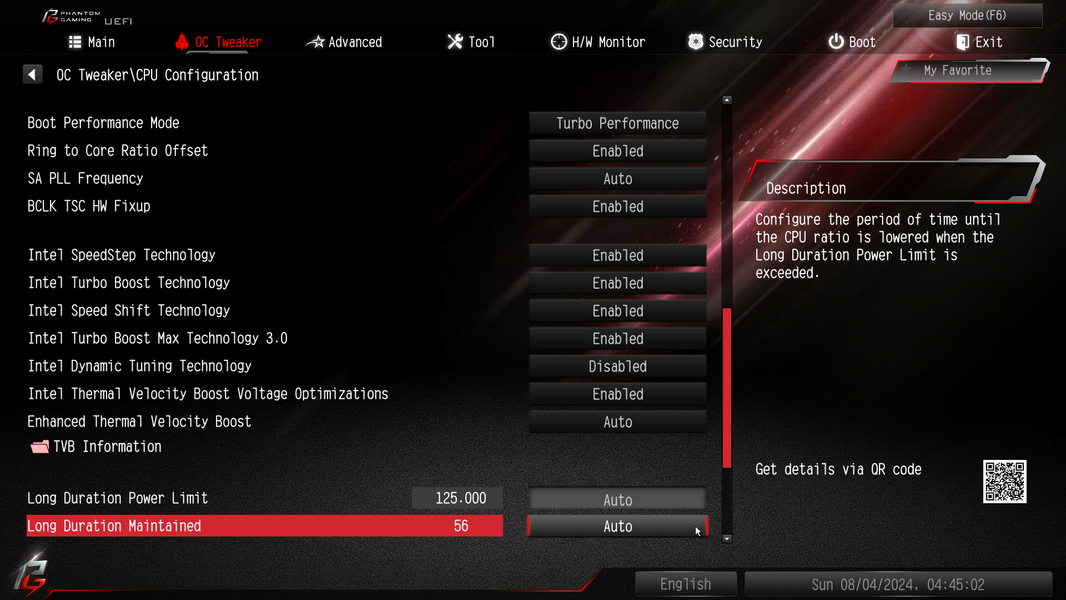

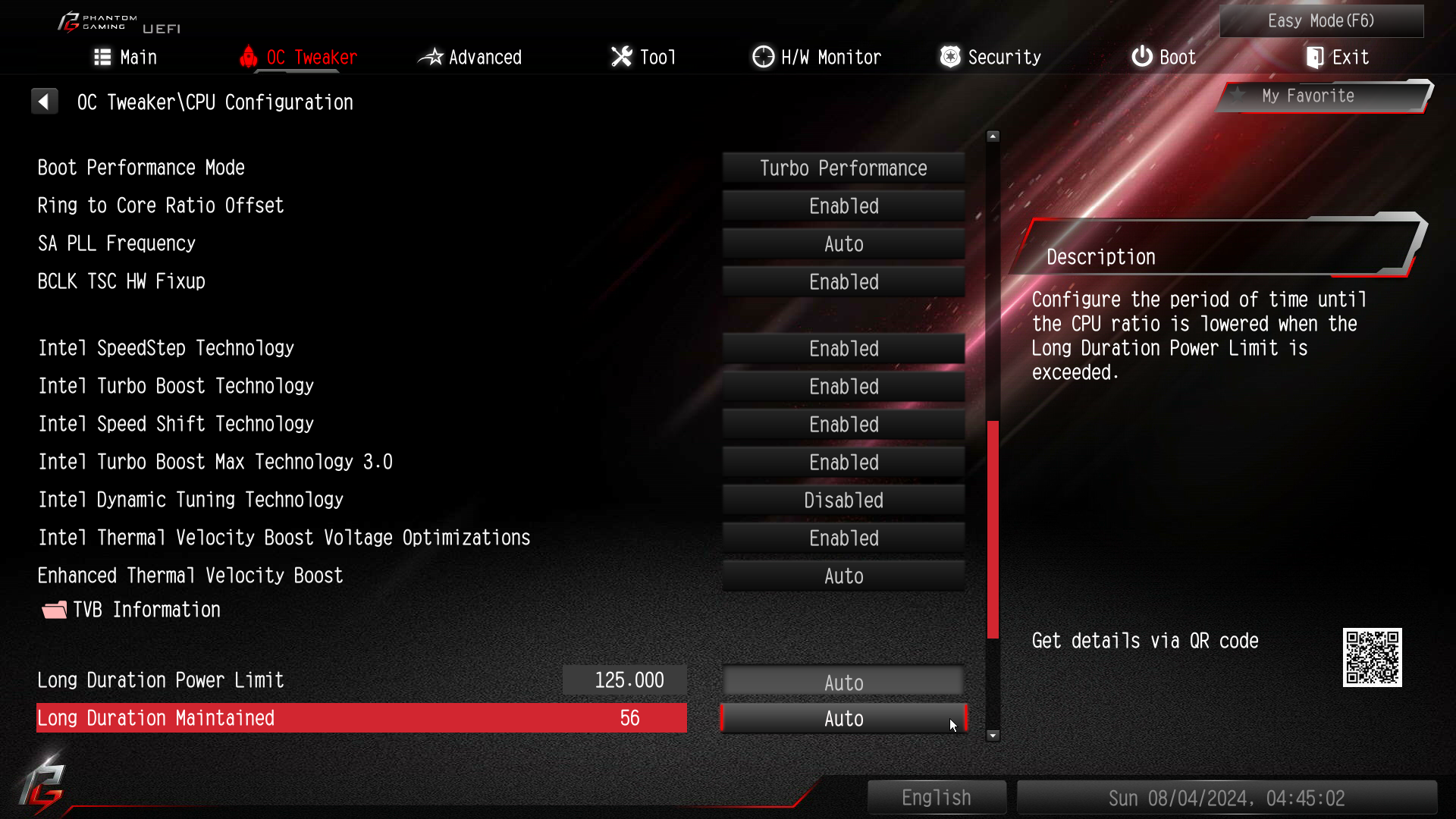

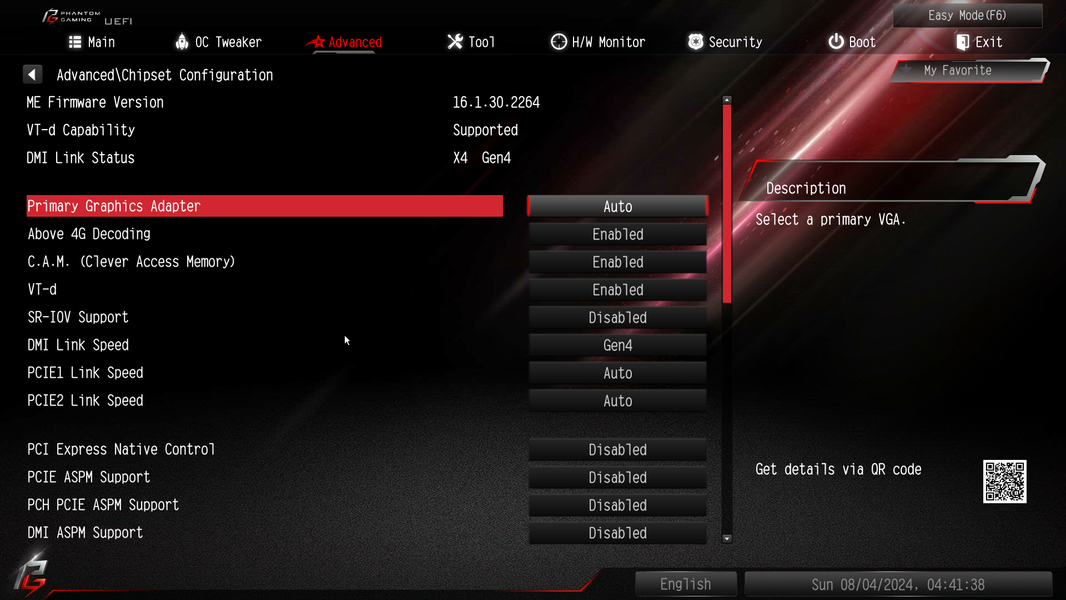

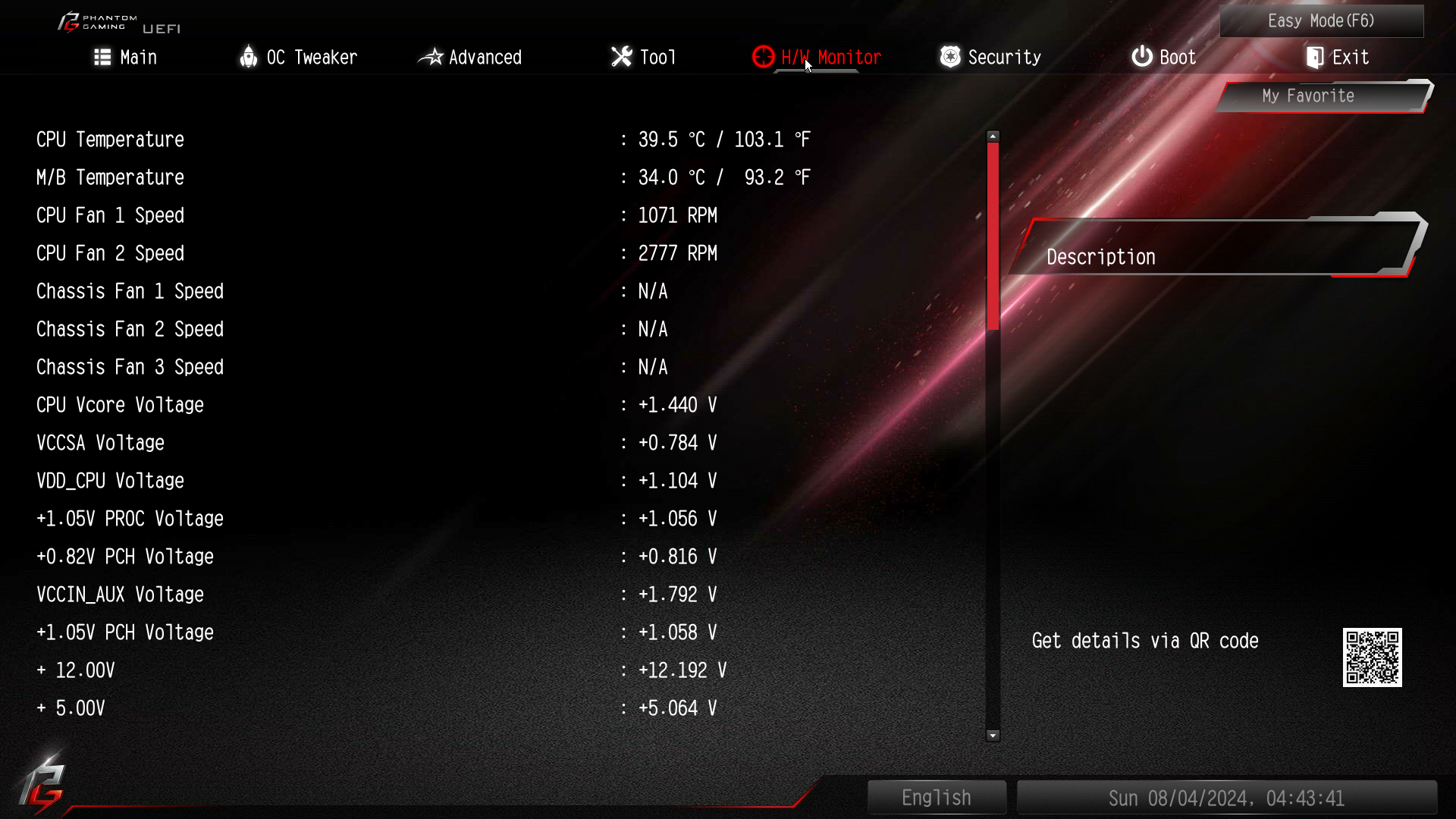

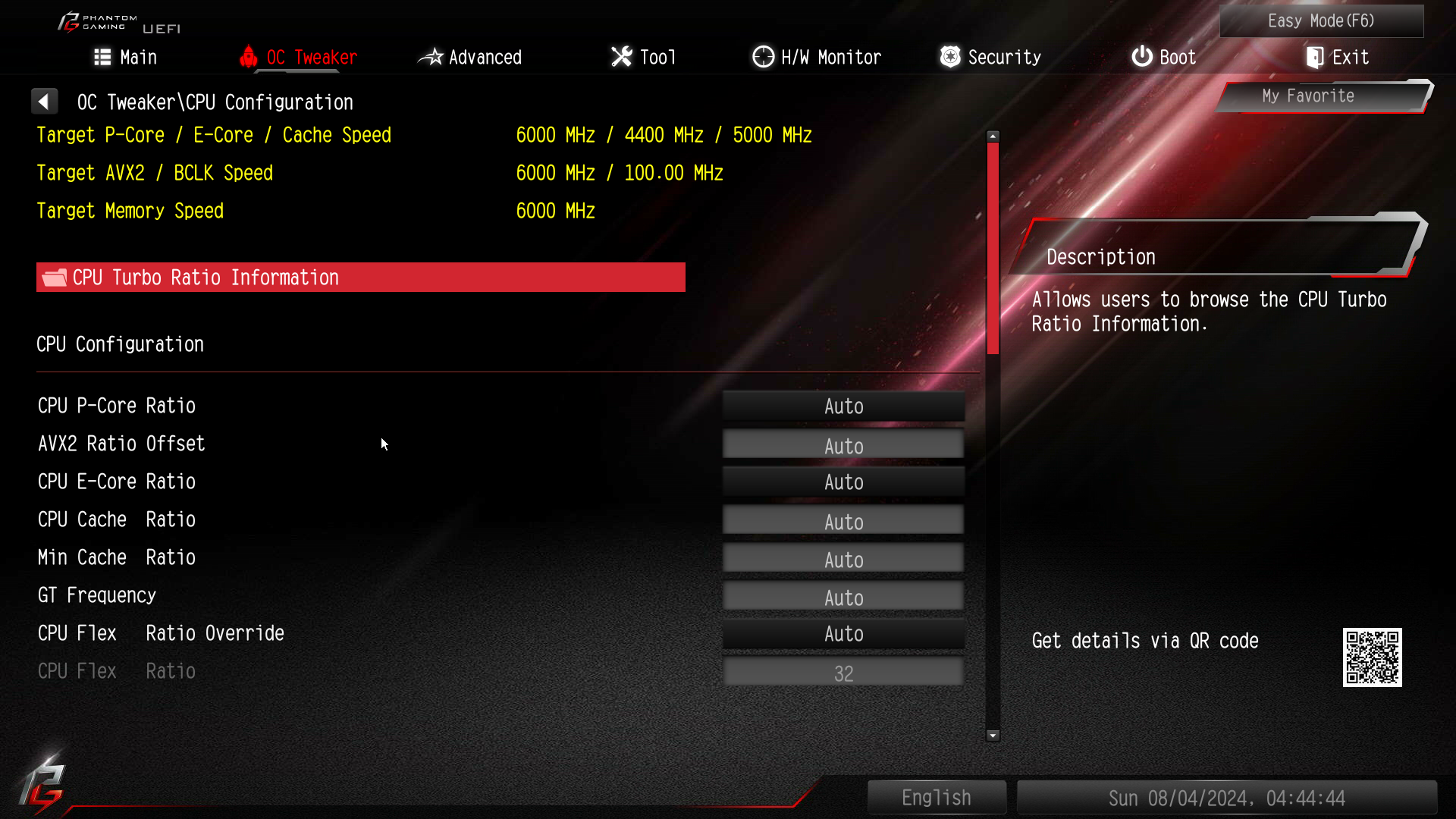

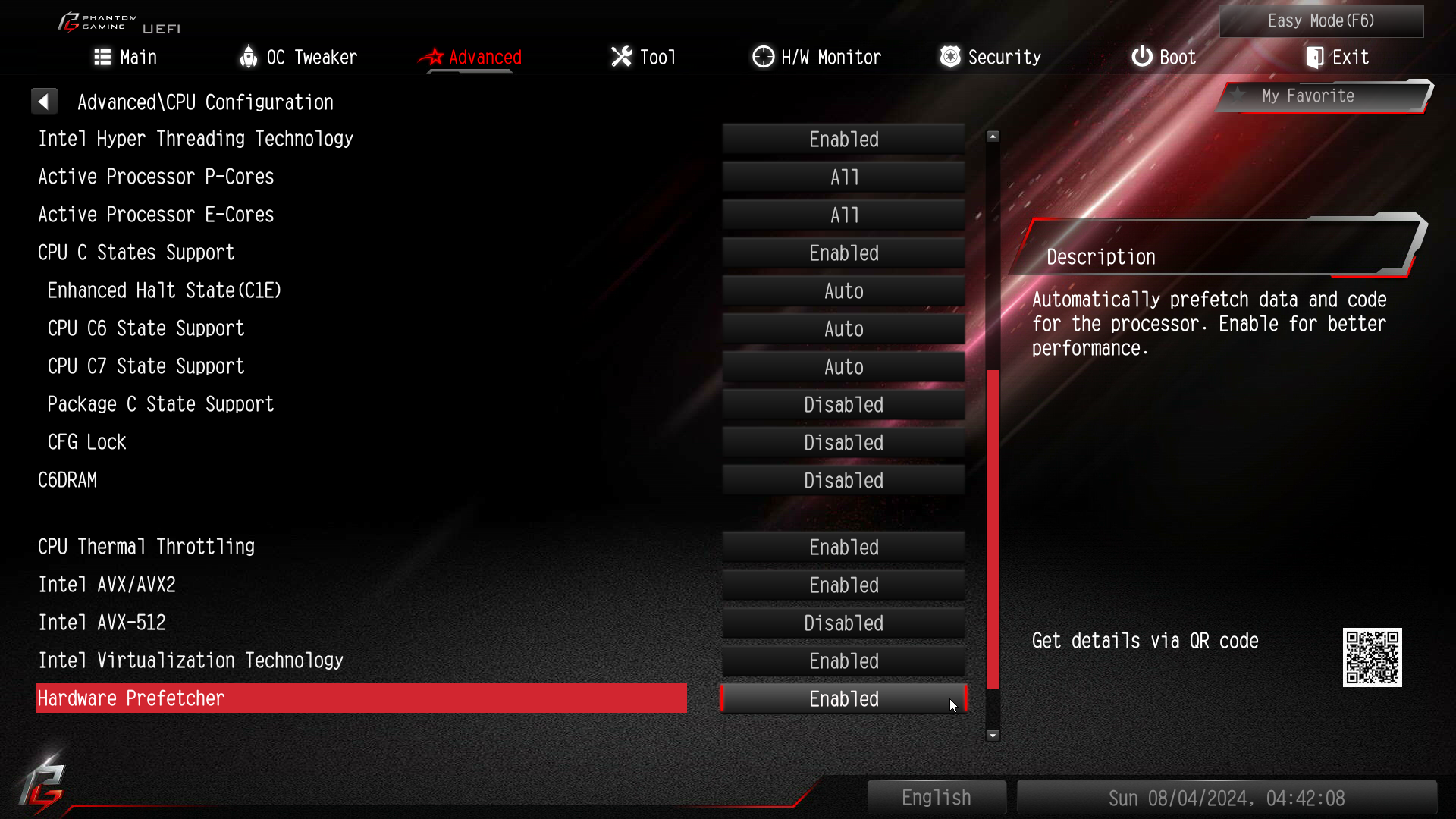

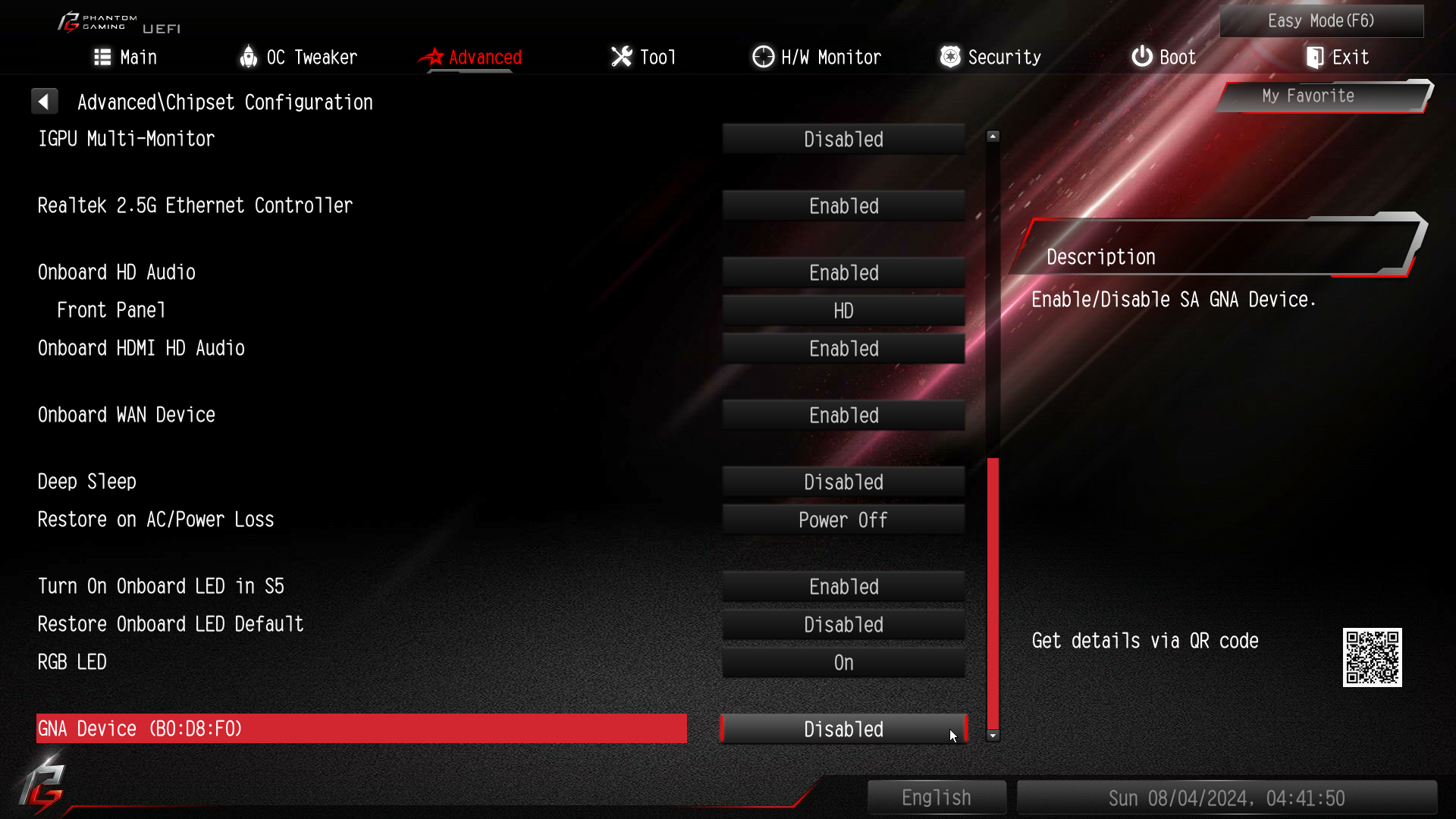

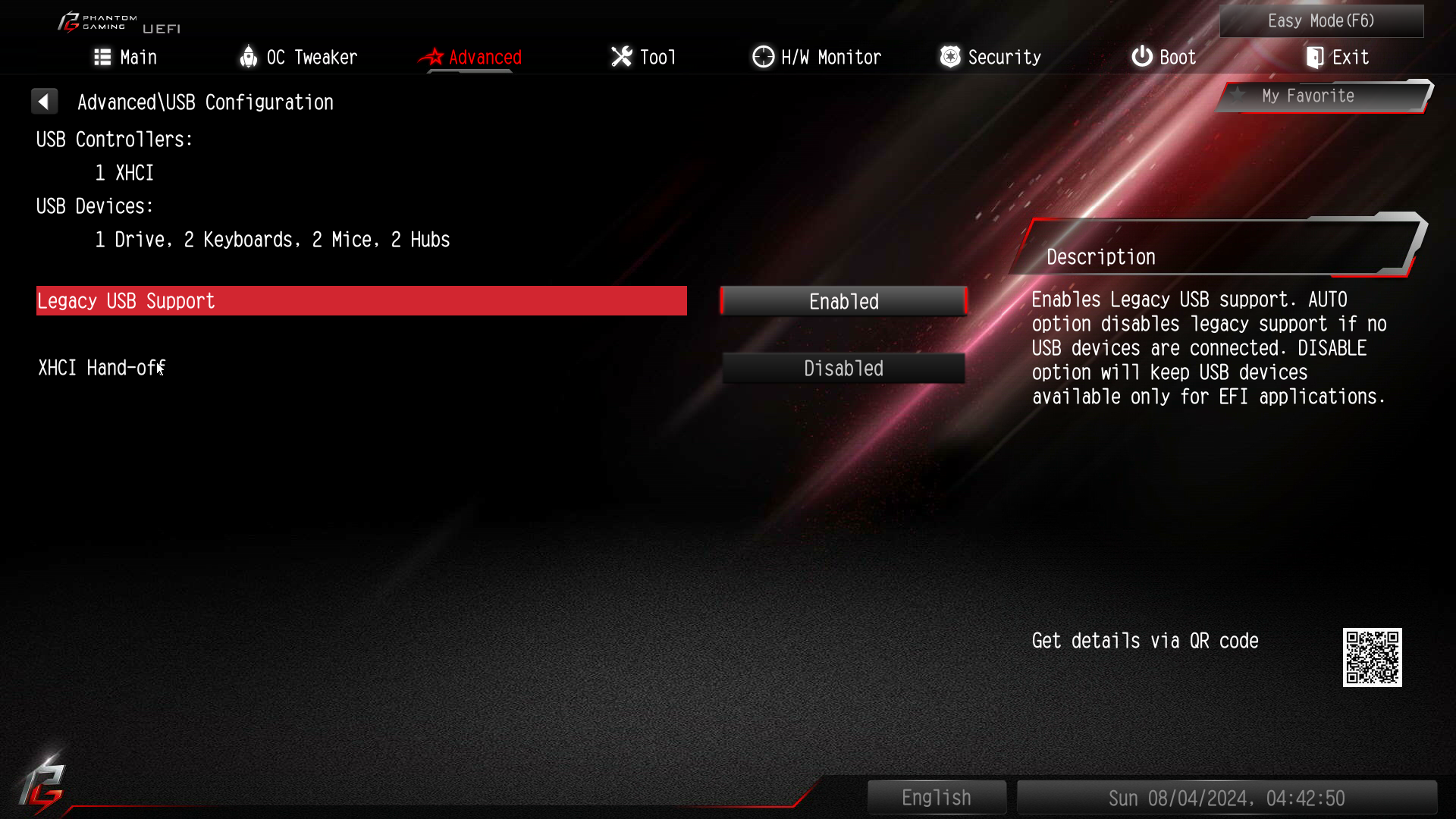

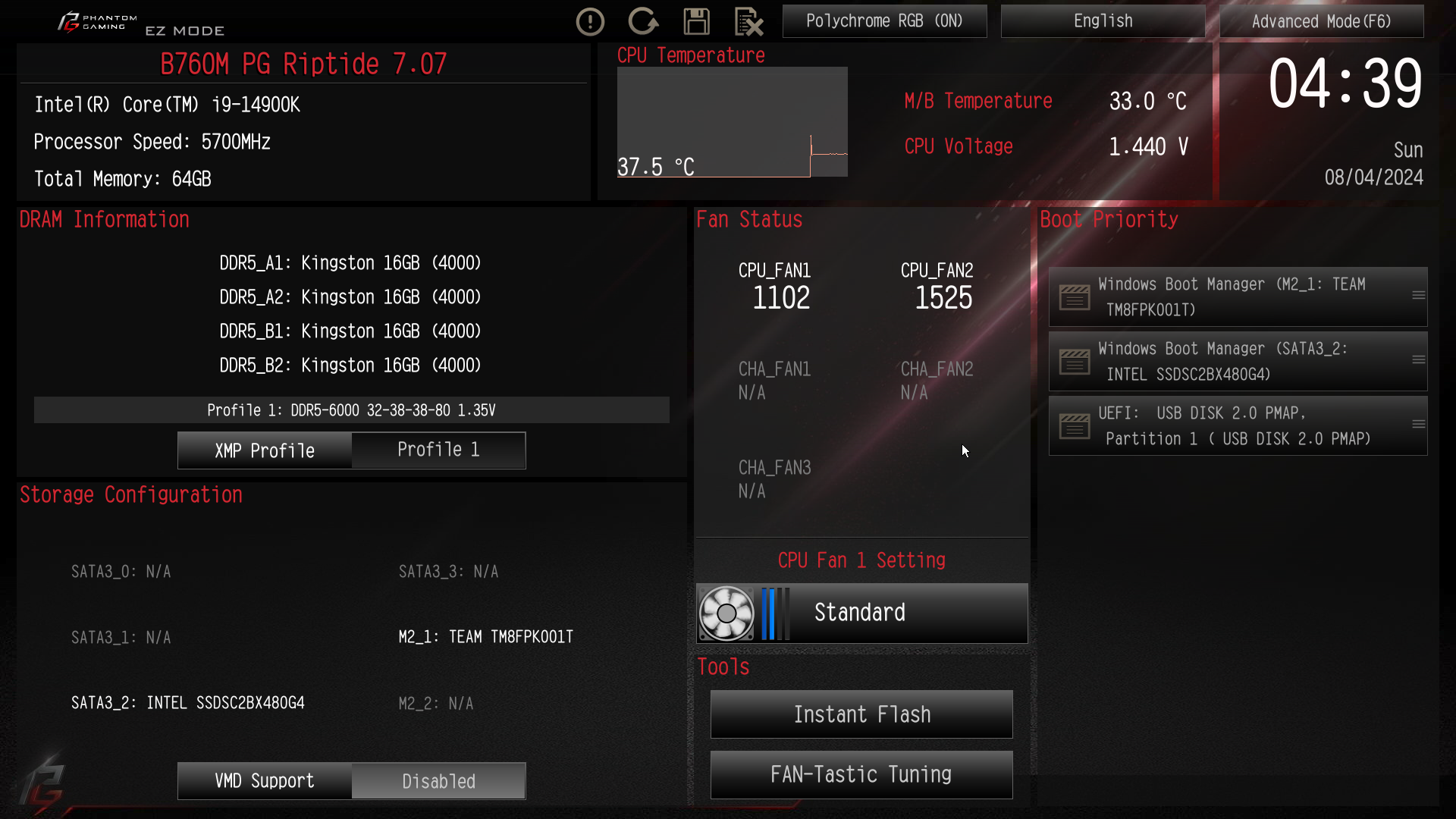

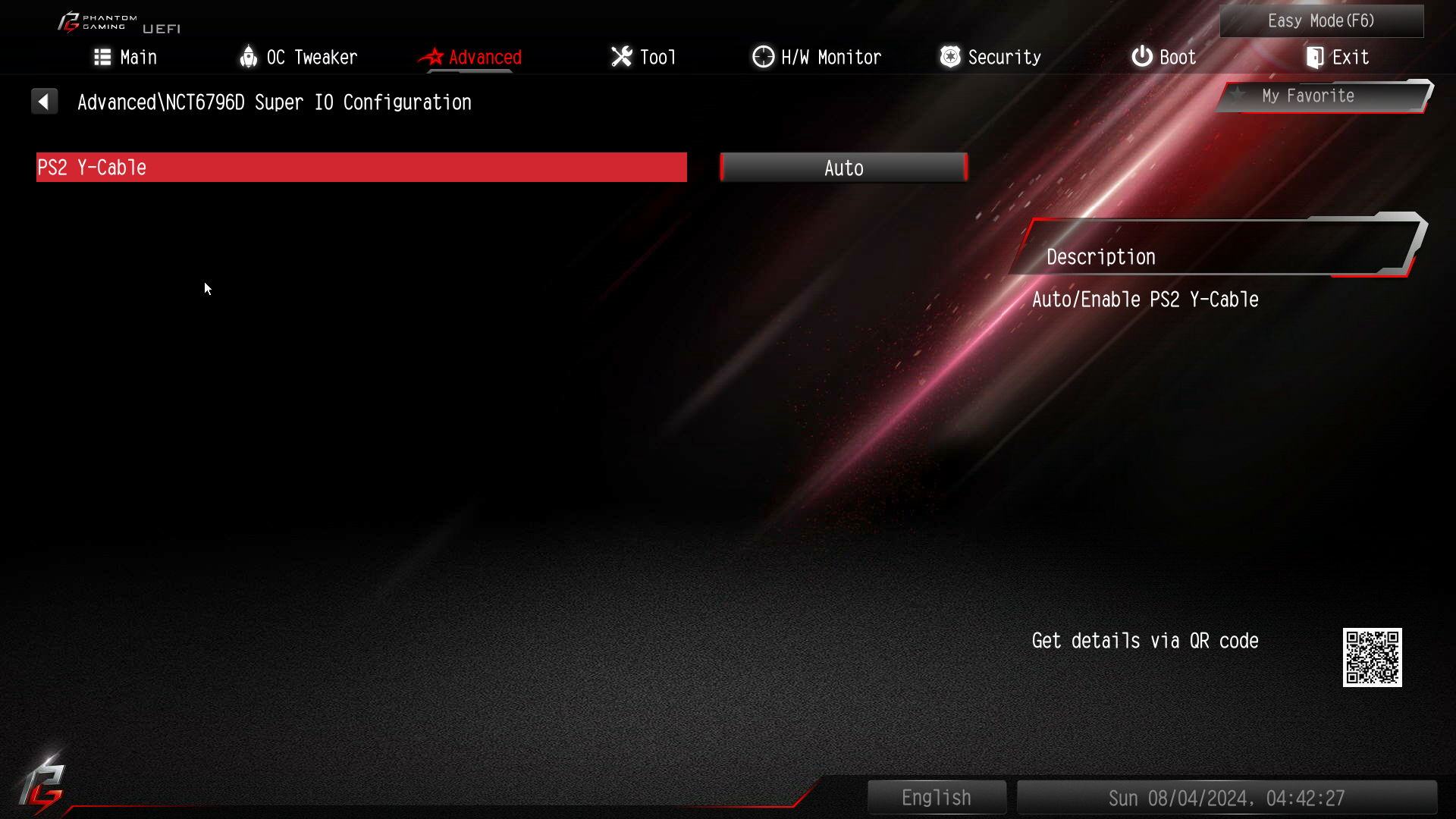

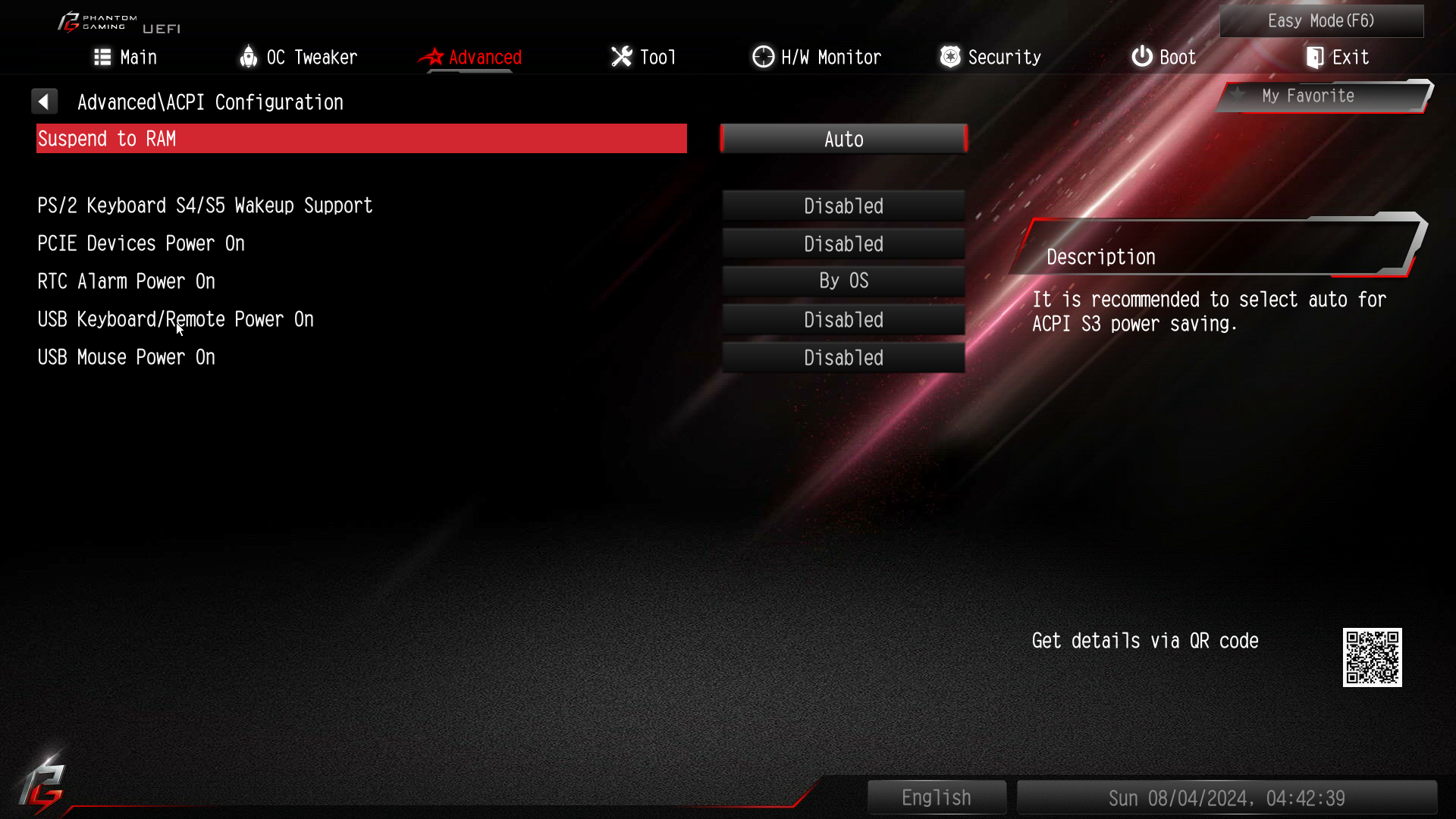

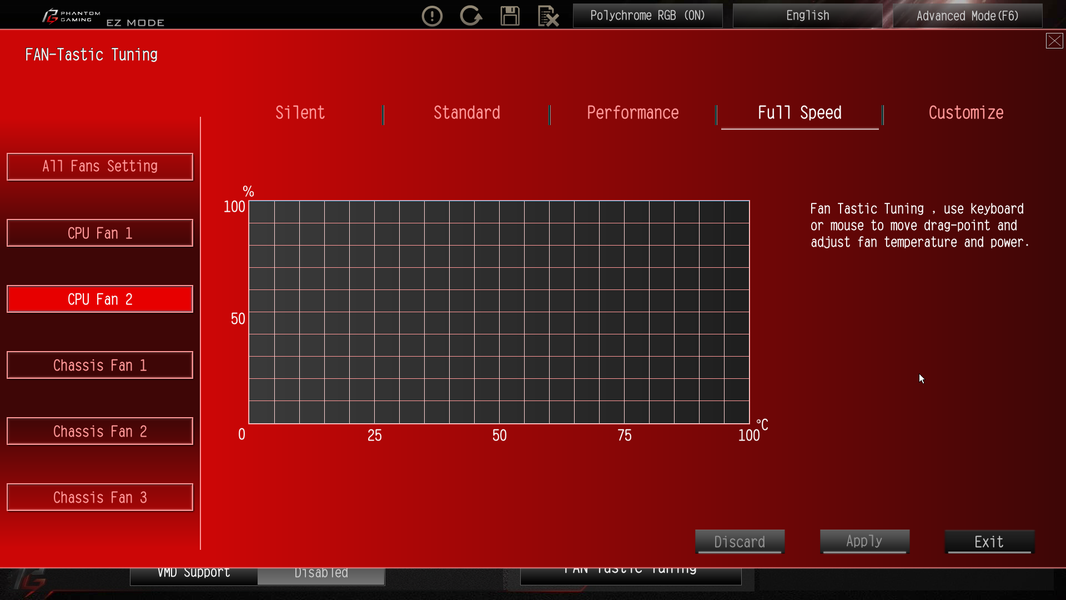

Настройки BIOS

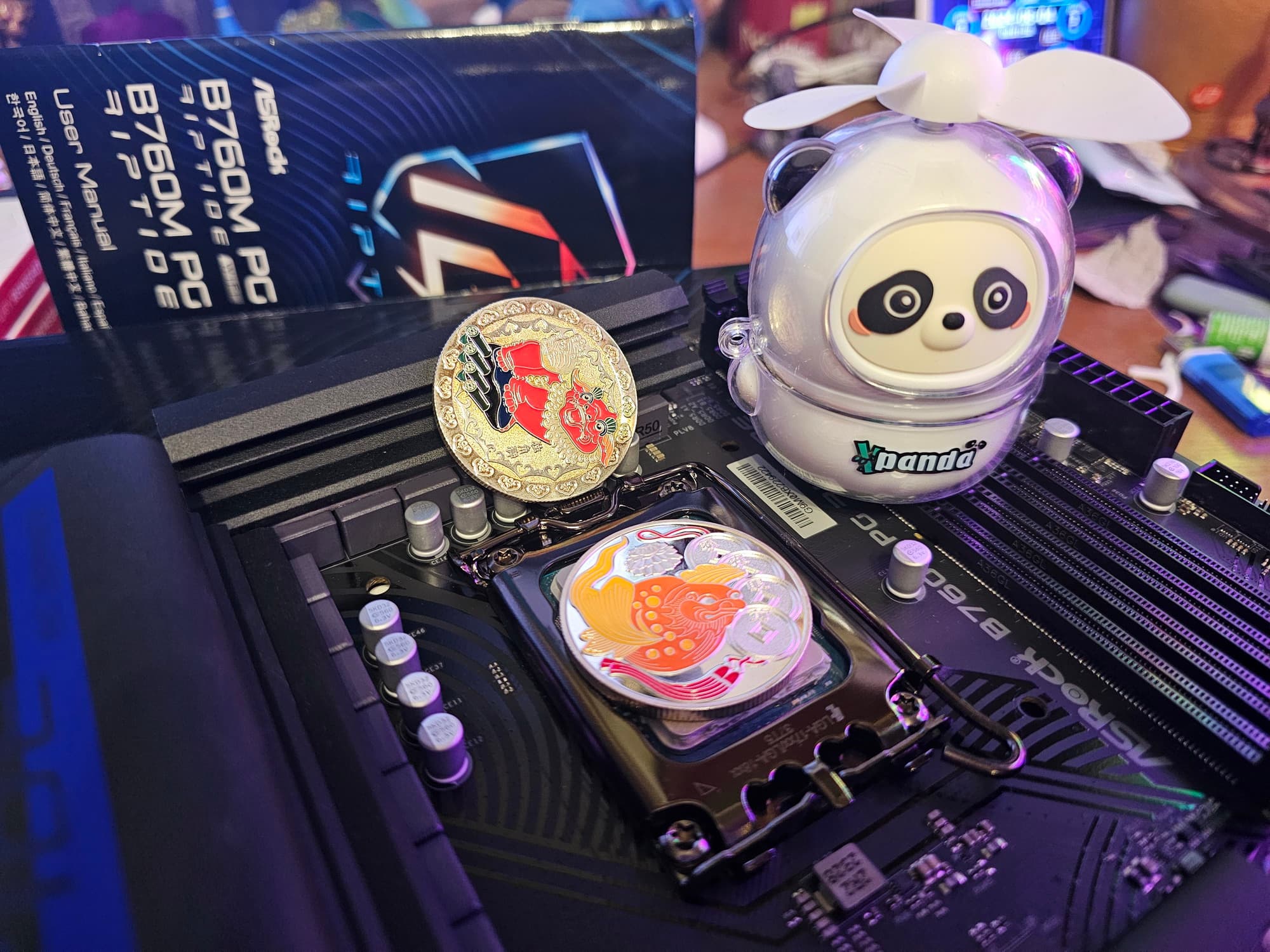

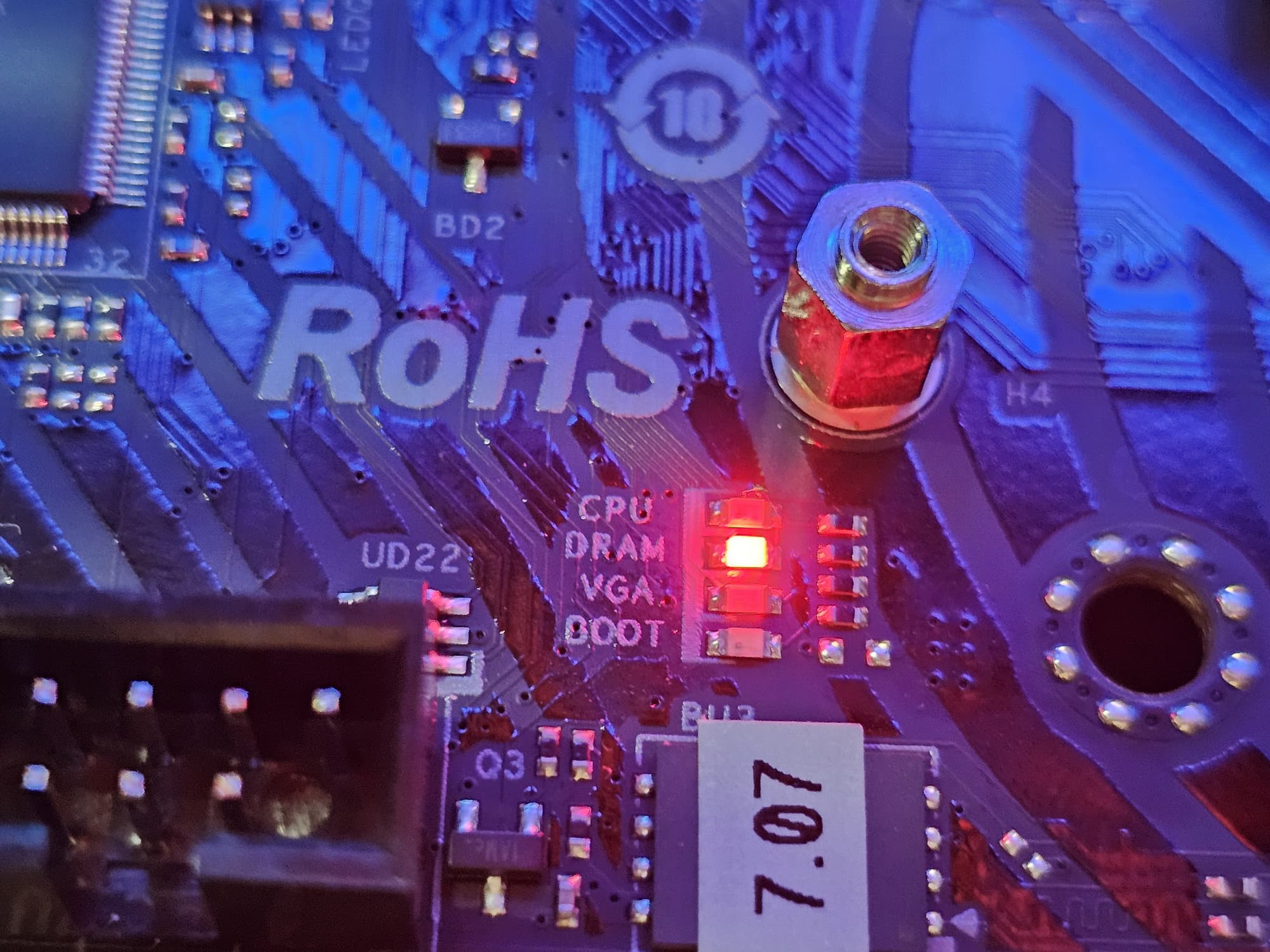

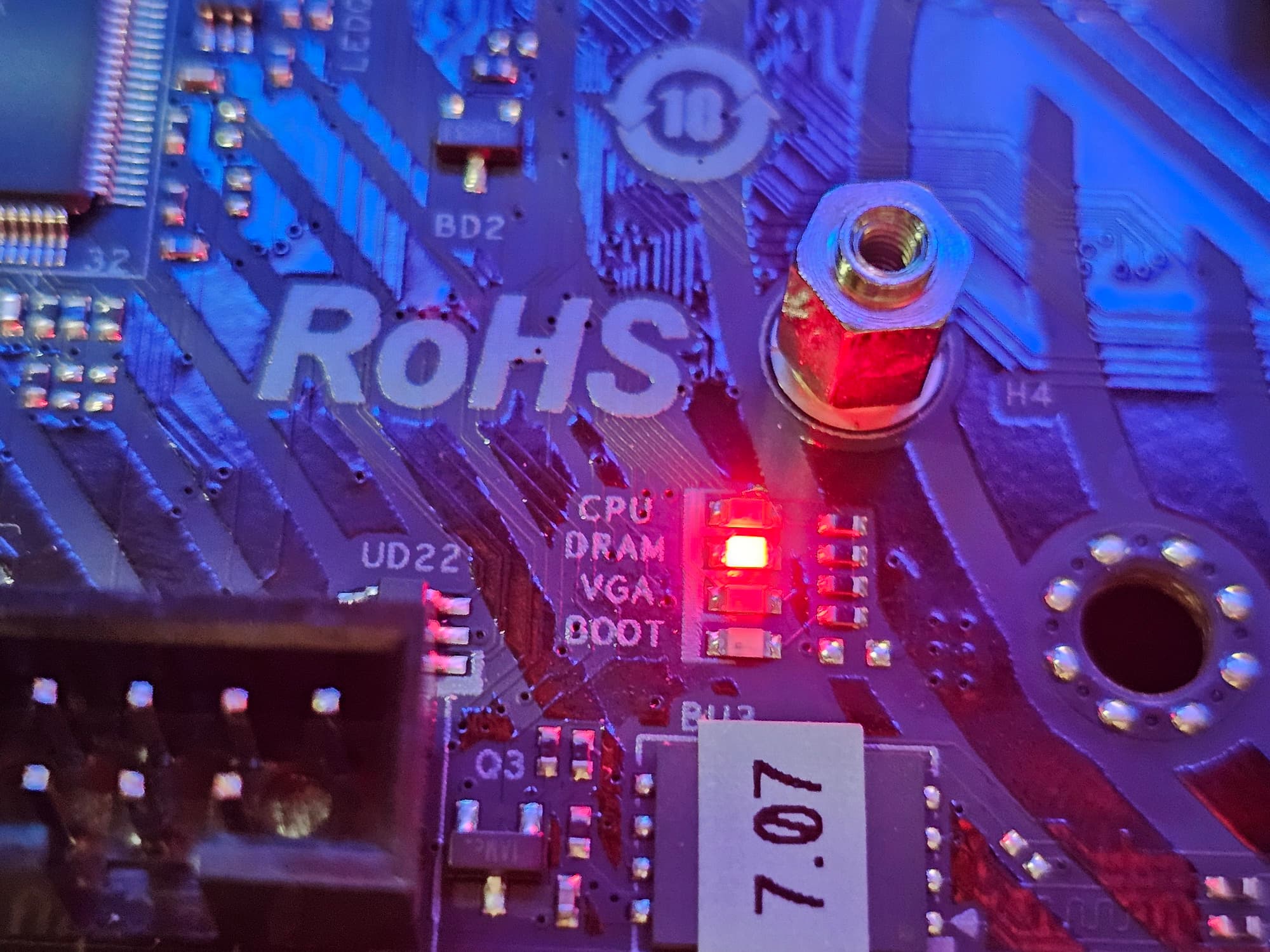

Работоспособность (и разгон)

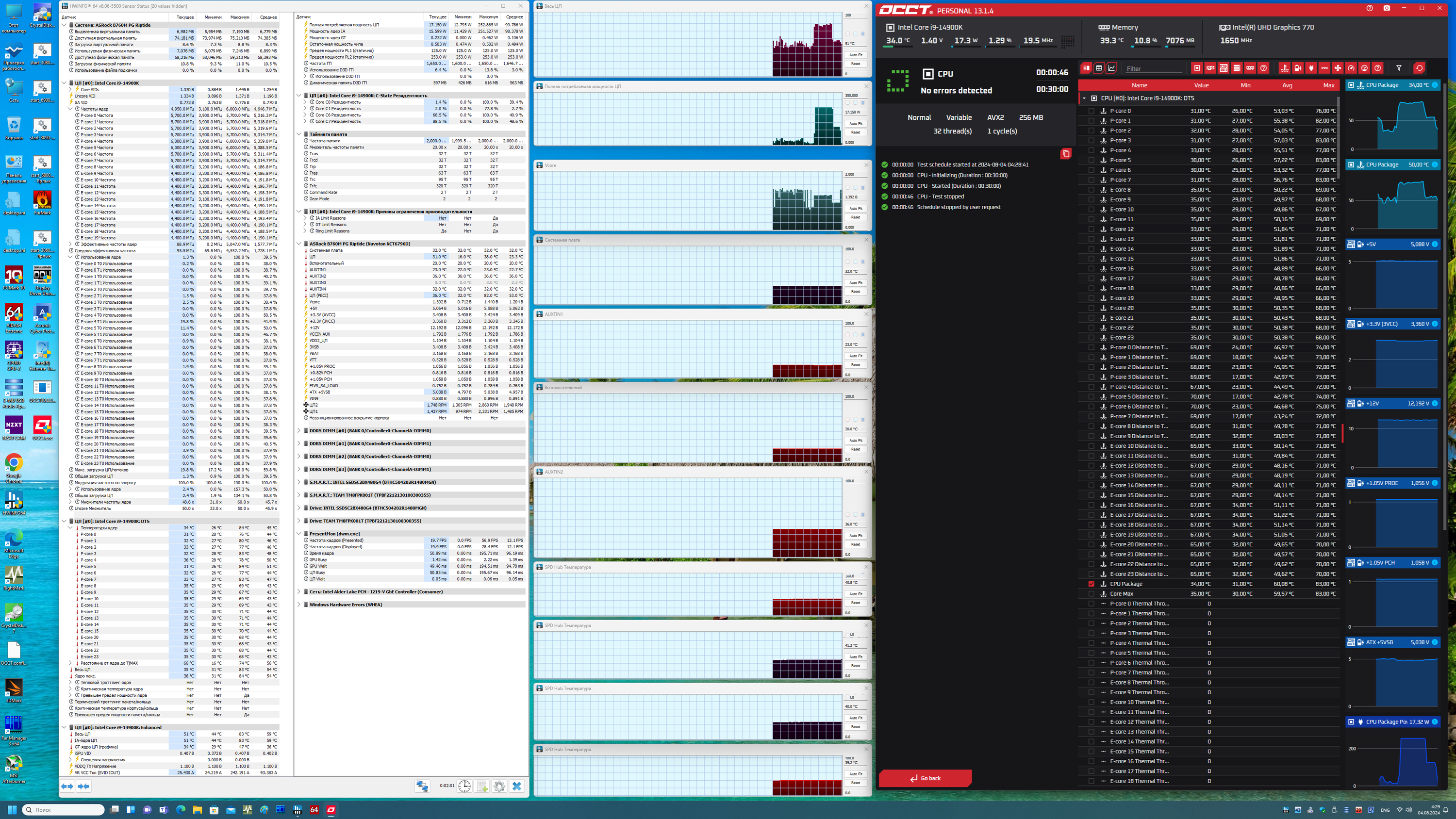

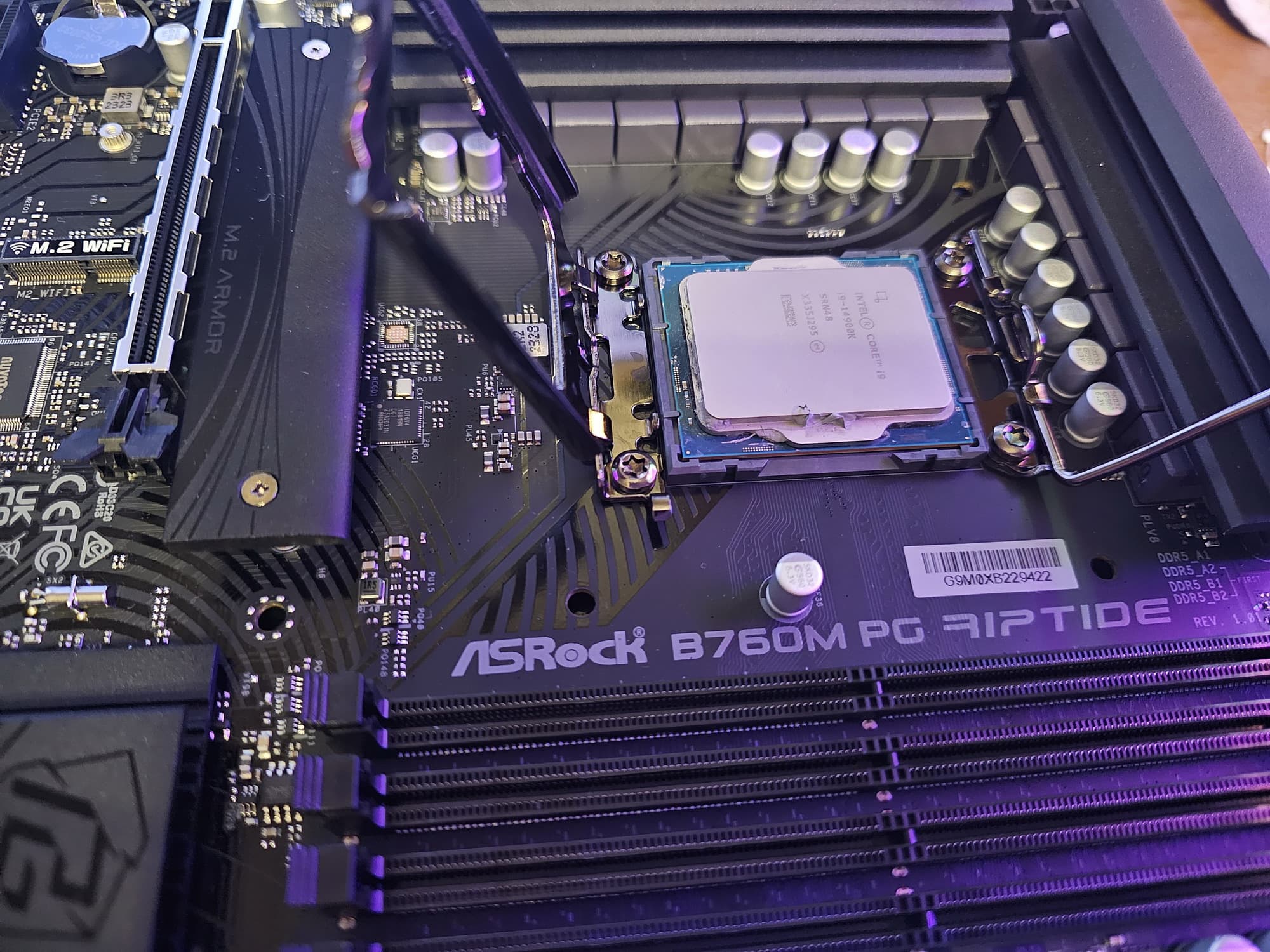

Запускаем все в режиме по умолчанию. Затем нагружаем стресс-тестами.
Как мы видим, автоматический разгон пока еще самого мощного на сегодня процессора от Intel – i9-14900К получился очень хорош: до 5,7/4,3 ГГц. Собственно, система питания все же достаточно мощная, однако последние всякие ограничители от Intel работают, и если использовать настройки по умолчанию, то изначально лимит по потреблению сильно вырастает всего на 1 минуту, затем срабатывает встроенная защита в BIOS, и TDP сильно падает, таща за собой вниз и частоты работы. Теперь, если кому надо долгое использование процессора на самых высоких частотах с сильно поднятым лимитом, – надо вручную включать в BIOS (на свой страх и риск).
Конечно, матплаты на B760 – не для таких топовых процессоров, как i9-14900K, но мы всегда проверяем систему питания на прочность даже с работой с флагманским CPU. И она показала себя в целом неплохо.
Выводы
Материнская плата ASRock B760M Phantom Gaming Riptide ориентирована на геймеров, которым не нужно мощное «железо», но для которых важна стандартная современная поддержка периферии, и они довольствуются достаточно небольшим ее ассортиментом. По использованному чипсету B760 ясно, что плата в большей степени предназначена для процессоров среднего уровня, и она сравнительно недорогая: от 17 тысяч рублей в рознице на момент подготовки обзора (на маркетплейсах еще дешевле).
У платы 13 USB-портов, включая 7 USB 3.2 Gen1, но USB 3.2 Gen2 и USB 3.2 Gen2×2 отсутствуют. Есть один «длинный» слот PCIe х16, получающий от процессора 16 линий PCIe версии 4.0, и один PCIe x1. Также у платы 2 слота M.2: один из них подключен напрямую к процессору линиями PCIe 4.0, другой подключен к чипсету B760 также линиями PCIe 4.0. Еще у этой модели 4 порта SATA и 5 разъемов для вентиляторов. Сетевые возможности включают проводной контроллер 2,5 Гбит/с, беспроводного контроллера нет (имеется стандартный слот для его установки, но приобретать такой контроллер придется самостоятельно). В числе плюсов платы можно упомянуть возможности для подключения дополнительных ARGB/RGB-устройств подсветки.
