Обзор набора вентиляторов Thermaltake Riing Quad 12 RGB Radiator Fan TT Premium Edition 3 Pack

Паспортные характеристики и цены

Описание

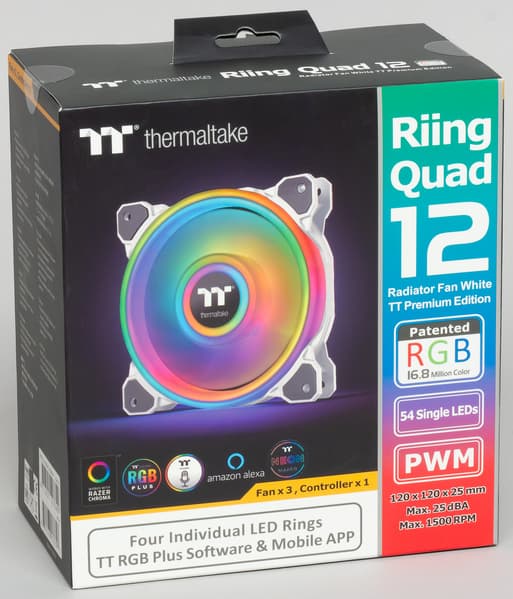

Коробка, в которой находится комплект, изготовлена из плотного картона и имеет яркое оформление.

На гранях коробочки изображен вентилятор с различными вариантами подсветки, открытый корпус, с установленными внутри вентиляторами данной модели, окно приложения для ПК, перечислены основные особенности комплекта (есть немного текста и на русском языке) и основные функции ПО, а также приведены технические характеристики продукта.

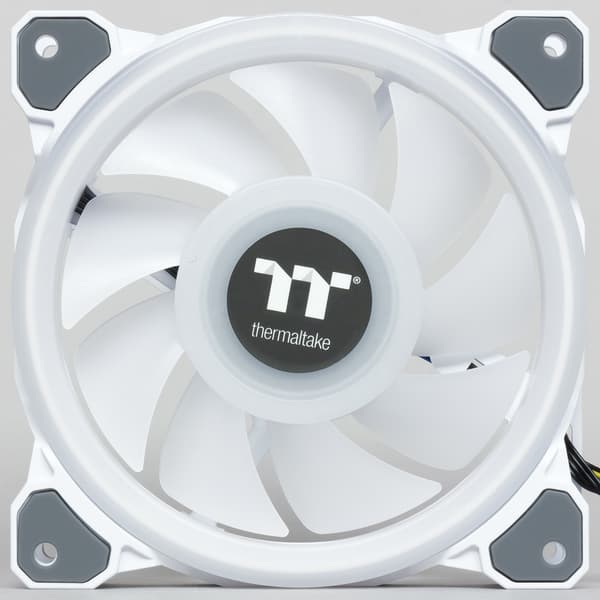

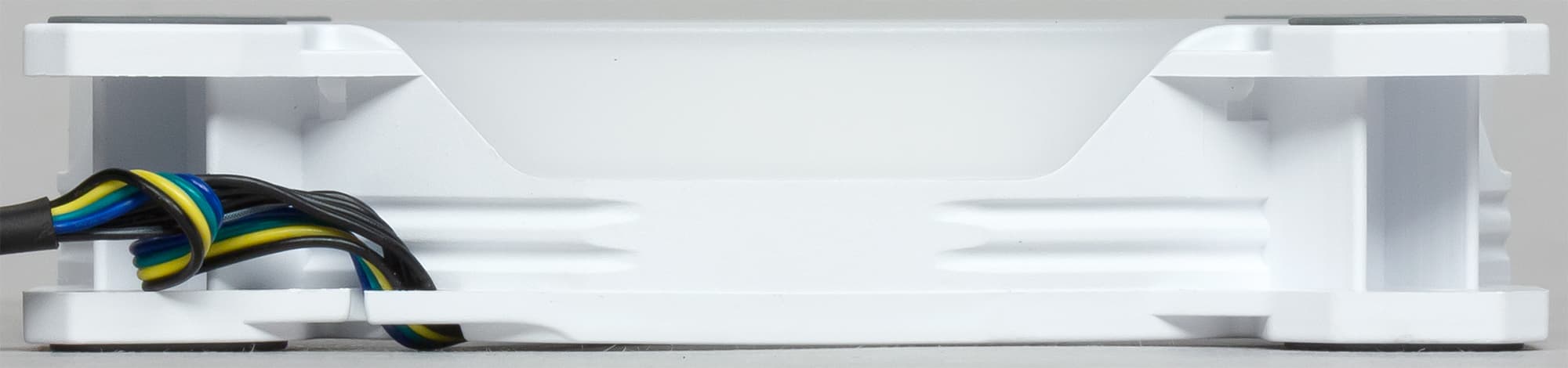

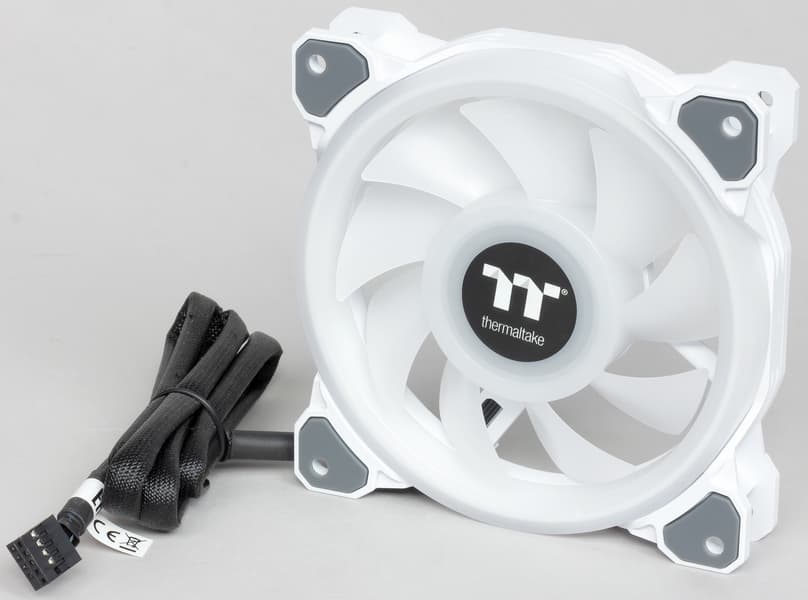

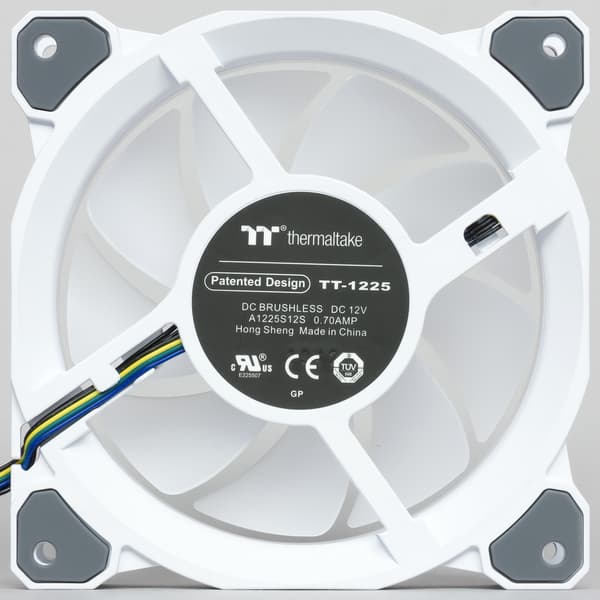

Рамка вентилятора изготовлена из прочного белого пластика. Спереди на рамке закреплен светорассеиватель в виде кольца из белого полупрозрачного пластика. Из такого же материала изготовлена крыльчатка вентилятора. Светорассеиватель на рамке и центральная часть крыльчатки прикрывают расположенные по кругу многоцветные светодиоды, которые образуют четыре зоны подсветки: 18 светодиодов на внешнем кольце рамки, 18 — на внутреннем кольце рамки, 9 — на внешнем кольце крыльчатки и 9 — на внутреннем кольце крыльчатки. Итого всего 54 независимо управляемых адресуемых RGB-светодиодов на одном вентиляторе.

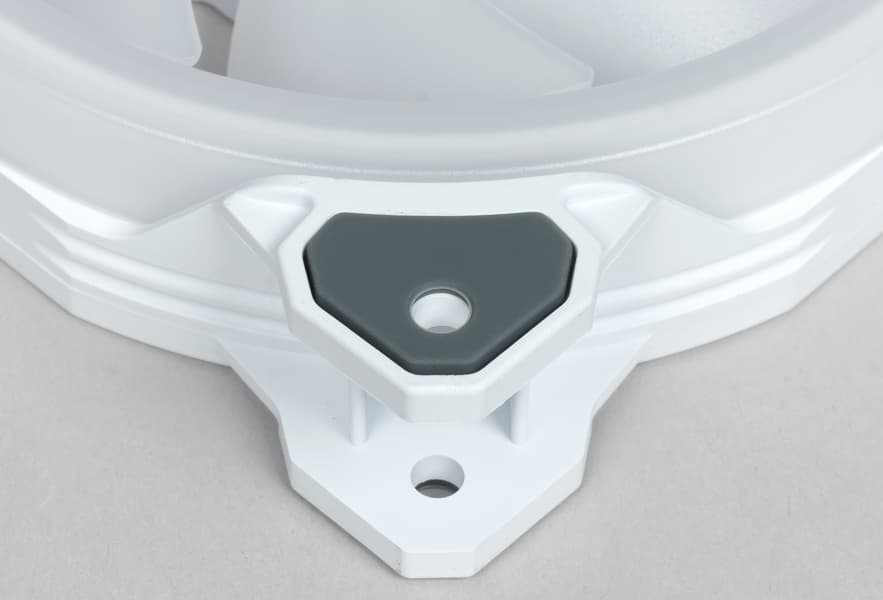

На проушины в углах рамки вентилятора вклеены виброизолирующие накладки из упругого серого пластика средней жесткости.

В несжатом состоянии накладки выступают примерно на 0,5 мм. По замыслу разработчиков, это должно обеспечивать виброразвязку вентилятора от места крепления. Однако если прикинуть соотношение массы вентилятора к жесткости накладок, то становится понятно, что резонансная частота конструкции получается очень высокой, то есть практически никакой эффективной виброразвязки быть не может. Кроме того, гнезда, куда вворачиваются крепежные саморезы, являются частью рамки вентилятора, поэтому вибрация от вентилятора будет через саморезы без помех передаваться на то, на чем закреплен вентилятор. В итоге, такую конструкцию проушин можно рассматривать только в качестве элемента дизайна вентилятора. Маркировка на вентиляторе позволяет определить, что используется модель TT-1225 (A1225S12S), произведенная компанией Hong Sheng. Впрочем, это общее обозначение нескольких моделей вентиляторов, в лучшем случае оно относится к мотору крыльчатки.

В данном вентиляторе применяется гидравлический подшипник (Hydraulic Bearing). Вот схема конструкции этого подшипника:

Судя по всему, это подшипник скольжения с циркуляцией смазки.

Кабели от вентилятора заключены в плетеную оболочку.

Согласно легенде, оболочка уменьшает аэродинамическое сопротивление, но принимая во внимание толщину даже двух плоских четырехпроводных кабелей внутри этой оболочки и ее внешний диаметр, мы в правдивости этой легенды сильно сомневаемся. Оболочка пропитана каким-то составом, напоминающим каучук, поэтому она относительно жесткая и упругая и за все цепляется, протаскивать кабель в такой оболочке внутри корпуса — занятие не из легких. Впрочем, оболочка позволит сохранить единый стиль оформления внутреннего убранства системного блока. Вентиляторы поддерживают управление с помощью ШИМ.

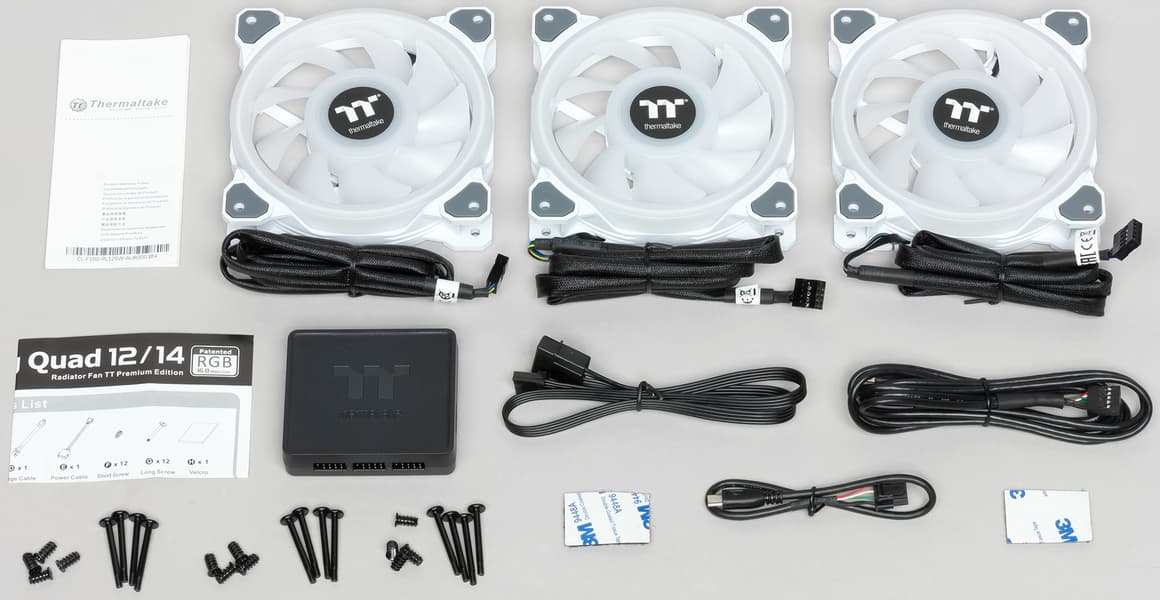

В комплект набора входят три описанных вентилятора, а также по четыре самореза (для установки вентиляторов в корпус) и по четыре удлиненных винта (М3; для крепления к радиатору СЖО) к каждому вентилятору, контроллер, кабель питания для контроллера, кабель USB для подключения контроллера к материнской плате и соединительный USB-кабель для последовательного соединения контроллеров. Винты и саморезы изготовлены из закаленной стали и покрыты стойкой черной эмалью. Еще есть две площадки с комплементарными «липучками» с одной стороны и с клейким слоем с другой (для закрепления контроллера внутри корпуса), руководство (на английском языке, в основном в картинках) и описание гарантии.

Руководство в виде файла PDF можно загрузить с сайта производителя. Производитель также предлагает похожий комплект с тремя вентиляторами 140 мм, а также с черными рамками и тоже в двух вариантах: 120 мм и 140 мм. Поскольку нет особых оговорок, то нужно считать, что на этот набор вентиляторов предлагается стандартная для вентиляторов Thermaltake двухлетняя гарантия.

Управление

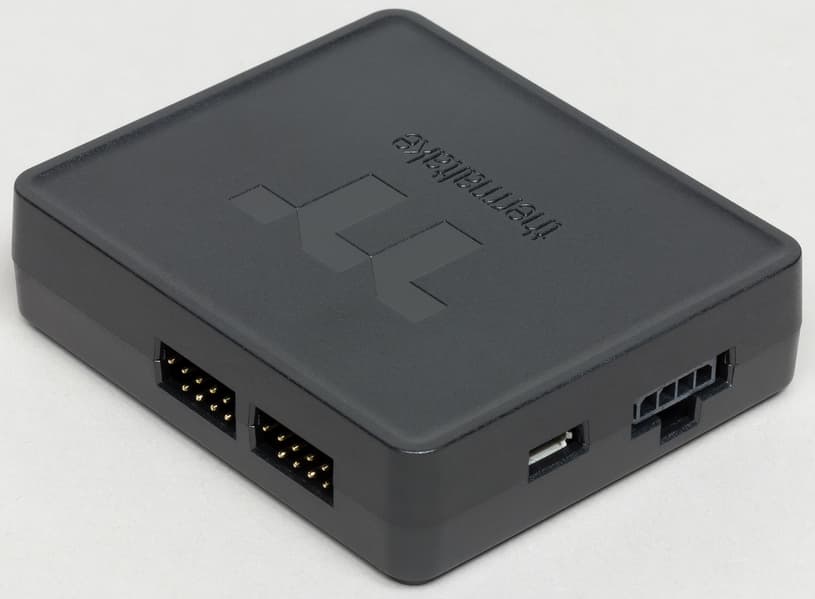

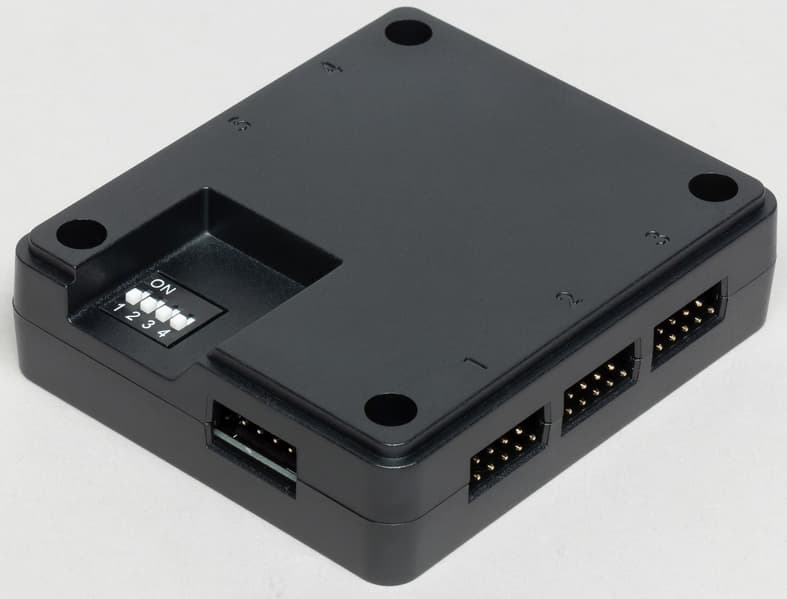

Управление работой вентиляторов и их подсветкой, а также подсветкой водоблоков ряда моделей СЖО и других устройств от Thermaltake осуществляется с помощью контроллера. Он представляет собой черную коробочку из пластмассы размером 75×65×20 мм.

Контроллер к источнику питания подключается кабелем с периферийным разъемом («типа Molex»). Соединять эти разъемы в варианте, когда обе части на кабеле, не всегда просто, поэтому если на кабеле от блока питания есть свободный разъем питания для 3,5″ дисковода, то лучше подключить этот разъем непосредственно к контроллеру. Два кабеля с разъемами Micro-USB выходят из одного разъема к колодке USB 2.0. Этими кабелями соединяется контроллер и системная плата. Так как разъемов Micro-USB два, то к одной колодке подключить можно сразу два контроллера. Вторым способом увеличения числа подключенных контроллеров является использование последовательного соединения контроллеров специальным входящим в комплект кабелем. Для адресации контроллера в системе его номер выставляется с помощью переключателей на нижней стороне контроллера. В системе одновременно может работать до 16 независимо управляемых контроллеров, и к каждому может быть подключено до 5 вентиляторов, водоблоков и т. д., что в итоге дает до 80 независимо управляемых устройств. Устройства подключаются к 9-штырьковым разъемам на контроллере. На одной грани контроллера 3 таких разъема, на второй — 2. Исследование функций контактов показало, четыре в ряд — это земля (общий контакт), питание 12 В, вход датчика вращения вентилятора и выход управления с помощью ШИМ, а четыре контакта во втором ряду используются для управления RGB-подсветкой. Контакты на разъемах вентиляторов данной системы расположены так, что их можно подключать к стандартным четырехконтактным разъемам для вентиляторов на материнской плате, но в таком варианте функции управления подсветкой задействовать, разумеется, не получится.

Если просто подключить вентиляторы к контроллеру, а его — к питанию, то вентиляторы светятся так:

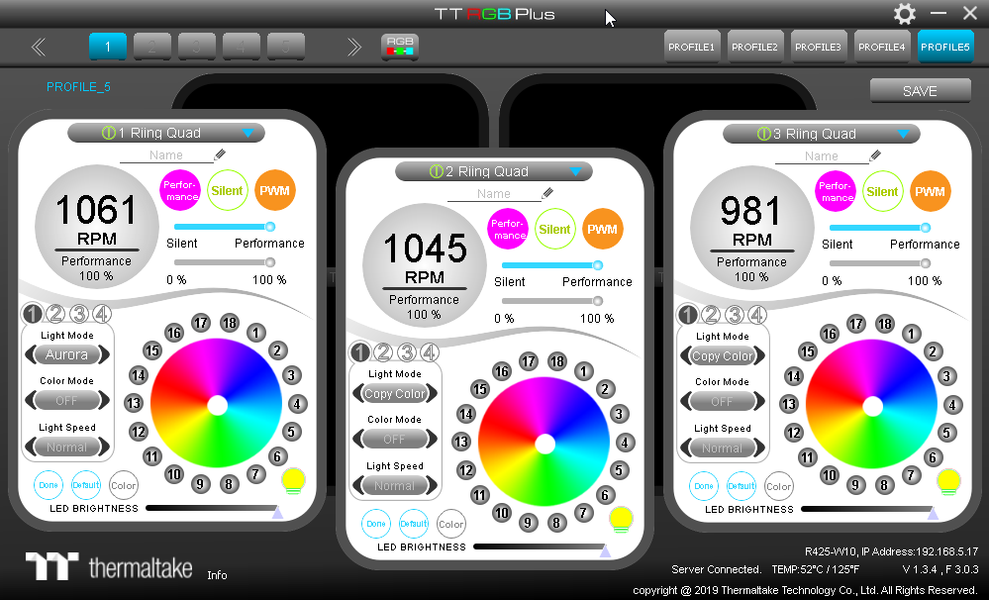

Для управления вентиляторами и подсветкой нужно использовать ПО TT RGB Plus, работающее под ОС Windows версии 7 и выше. Эту программу нужно загрузить с сайта производителя. В окне программы размещено три панели управления на переднем плане и две на заднем, последние при смене фокуса перемещаются на передний план. Контроллер, к которому относятся эти панели, выбирается вверху слева.

Пользователь может вручную управлять скоростью вращения вентилятора (изменяя коэффициент заполнения ШИМ), или может включить один из двух автоматических режимов (тихий и производительный), в которых скорость вращения будет расти с ростом температуры процессора. Также пользователю доступно управление подсветкой вентиляторов (и других устройств): выбор одного из вариантов статичного или динамичного режимов, подсветку можно включить-выключить, изменить скорость для динамичных режимов, а также в зависимости от режима установить общий цвет или цвет каждого светодиода. Среди режимов есть варианты привязки мигания подсветки к воспроизводимому в данный момент звуку. Режим подсветки можно скопировать с соседней панели, также можно сохранить режимы всех панелей в выбранном профиле. При остановке вентилятора или невозможности его (или контроллера) обнаружения появляется предупреждающее сообщение. Часть режимов подсветки можно посмотреть на видео к данной статье и в ролике ниже (последовательный перебор всех режимов с интервалом примерно 15 с):

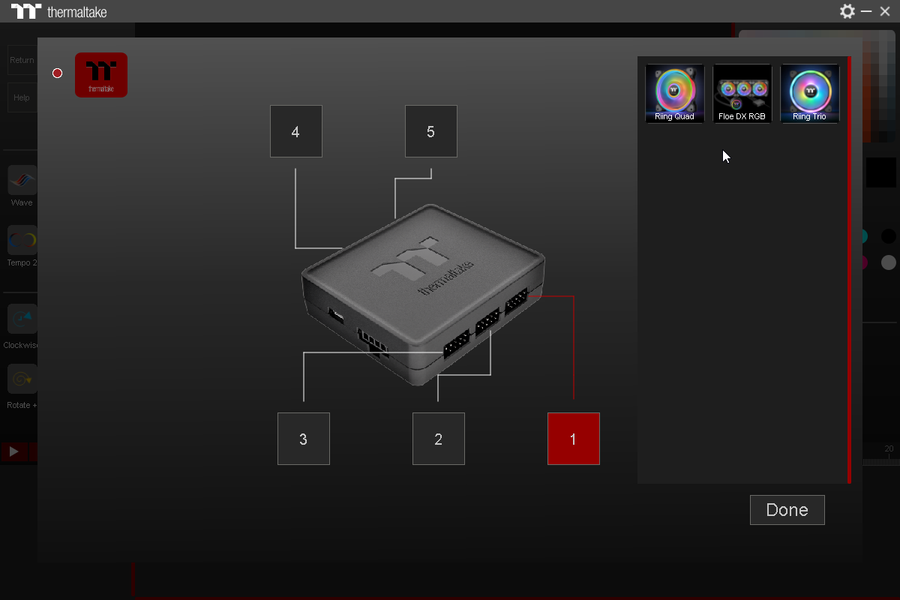

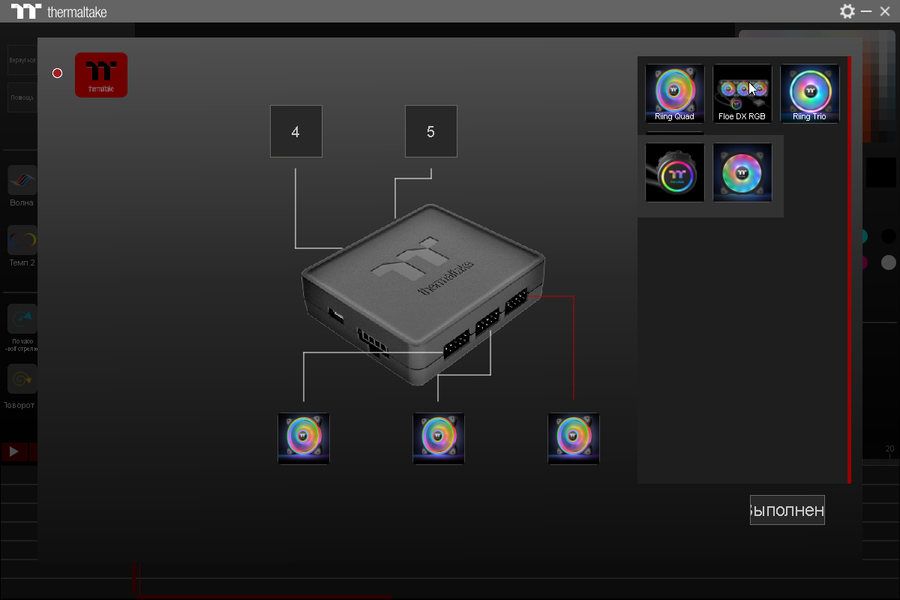

Чтобы пользователь смог создавать свои варианты динамических режимов подсветки компания Thermaltake выпустила специализированную программу NeonMaker, напоминающую простой видеоредактор. Создание эффекта начинается с редактирования конфигурации — пользователь указывает, что и в какой последовательности подключено к контроллеру:

В нашем случае это три вентилятора Riing Quad:

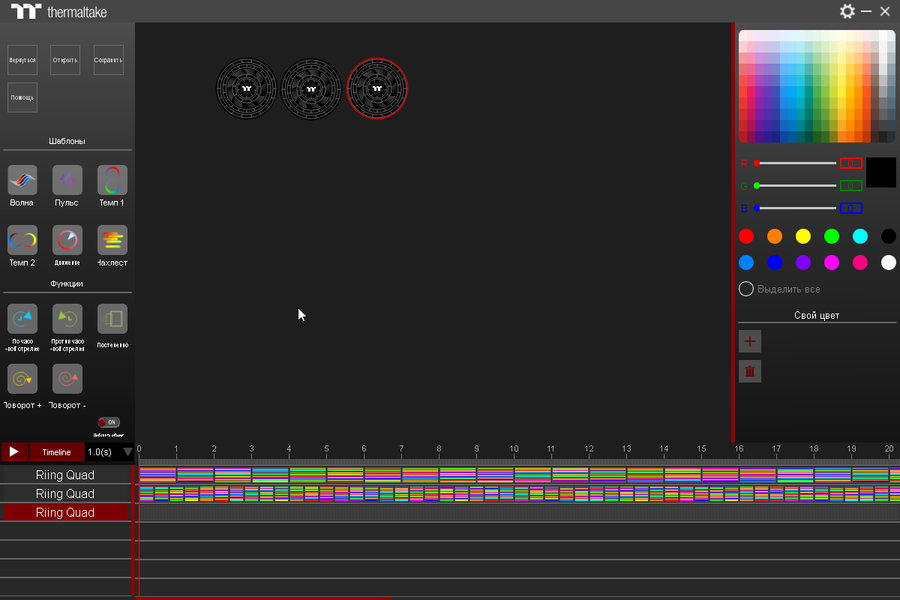

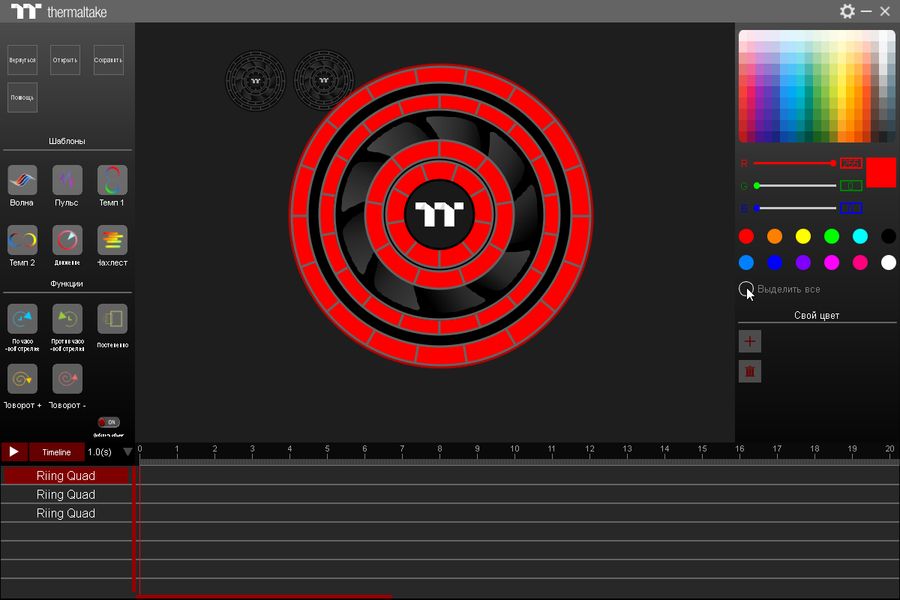

Каждому устройству с подсветкой соответствует своя временная дорожка. По двойному клику на устройство открывается его карта расположения светодиодов, на которой пользователь может задать цвет каждого светодиода или всех сразу.

Выбранная раскраска устройства будет длится в течении определенного времени — блока. По умолчанию длительность блока равна 1 с, но это значение можно изменить (от 0,04 до 1 с). А уже после установки блока его длительность можно изменять, растягивая или сжимая его границы с помощью мыши. Блоки можно передвигать по временной линии и переставлять местами также с помощью мыши. В принципе этого уже достаточно, чтобы создавать любые эффекты, но есть еще пара функций, облегчающих творческий процесс. Во-первых, можно выбрать один из шести предустановленных эффектов — готовых последовательностей блоков; а, во-вторых, применить к выделенному блоку одну из пяти функций, при этом будет соответствующим образом изменен или сам блок, или будет создана его копия с результатом применения выбранной функции — поведение зависит от переключателя. Доступные функции: поворот на один шаг по и против часовой стрелки всех колец со светодиодами, последовательный сдвиг на один шаг всех светодиодов на устройстве также по и против часовой стрелки (при этом кольца соединены последовательно, образуя одну замкнутую цепь), и плавный переход от текущего блока к следующем (по умолчанию при переходе к следующему блоку цвета всех светодиодов меняются моментально). Общая длительность эффекта определяется окончанием последнего блока на временной линии, но, по всей видимости, она не может превышать 60 с. Эффект, разумеется, закольцован. Как это будет выглядеть, можно посмотреть в окне приложения или в живую на самих устройствах, если они подключены к ПК (только нужно завершить работу ПО TT RGB Plus — обе программы пытаются управлять устройствами одновременно, получается не очень).

Созданный динамический режим можно сохранить в файл с расширением DB, а после этого загрузить в качестве активного режима в программе TT RGB Plus. Для примера мы создали режим, в котором эффект Волна для трех вентиляторов применяется с длиной шага в 1, 0,4 и 0,04 с:

Результат на видео ниже:

К эргономике программы NeonMaker у нас есть несколько претензий, также не очень приятно, что при запуске она резервирует у системы 4 с лишним гигабайта (!) памяти, что при небольшом объеме ОЗУ и отключенном файле подкачки может приводить к неожиданным последствиям. Однако в целом эта программа — довольно продвинутый инструмент, позволяющий при наличии терпения и усидчивости создавать сложные и завлекательные цветовые эффекты.

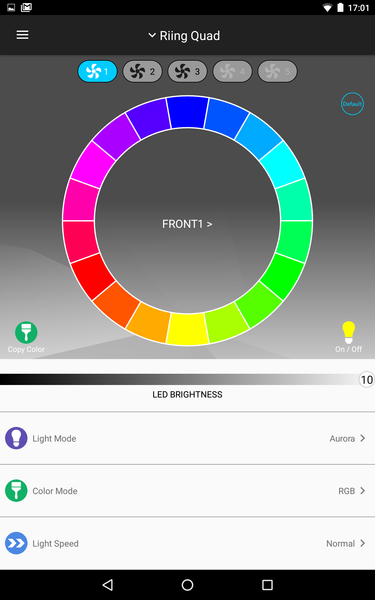

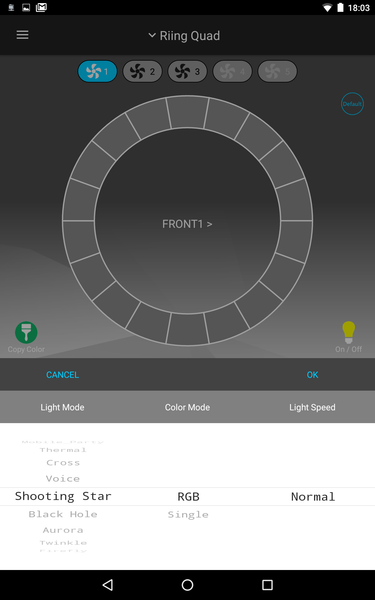

Функциональность версии ПО TT RGB Plus для стационарного компьютера расширяется с помощью мобильного приложения (заявлена поддержка iOS и Android). Мы установили из Google Play версию для Android с аналогичным названием TT RGB Plus. Для работы мобильного приложения основная программа должна быть запущена, и компьютер, на котором она работает, должен находиться в одной локальной сети с мобильным устройством. Управлять можно только подсветкой.

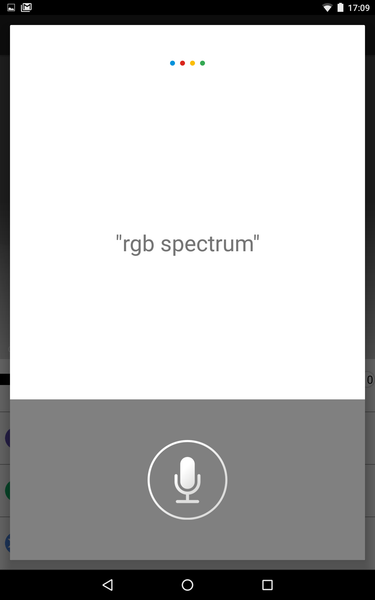

Поддерживается голосовое управление (список команд можно найти на сайте производителя) в том числе и с помощью устройств, поддерживающих сервис Alexa Voice. Под Android голосом с помощью сервиса Google нам удалось выбрать пару профилей, но в целом получить желаемый отклик на голосовые команды очень и очень сложно.

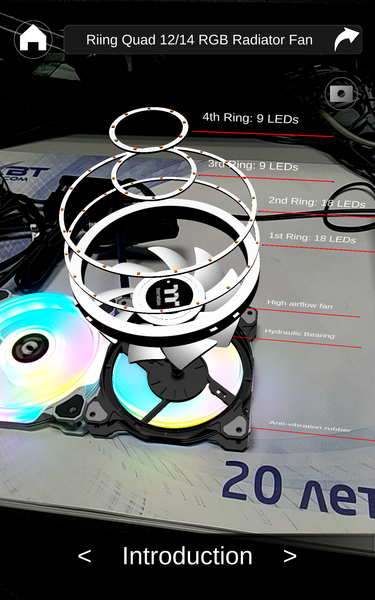

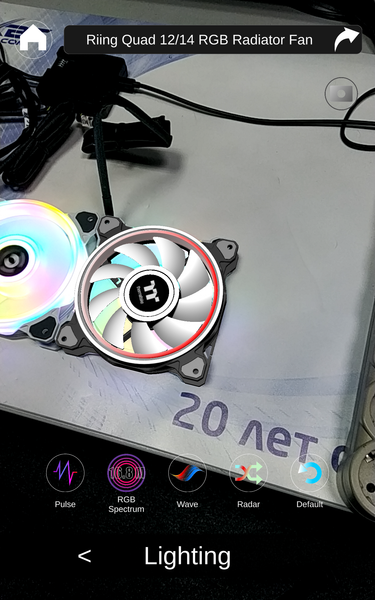

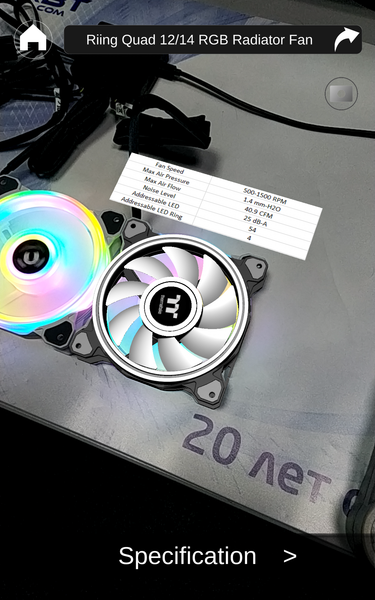

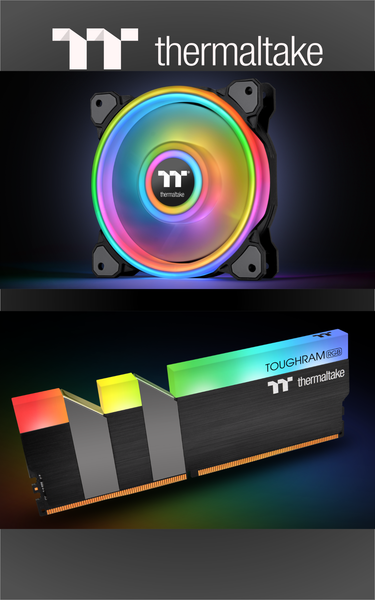

Компания Thermaltake также предлагает приложение дополненной реальности ARTT. На момент написания статьи поддерживаются, видимо, только вентиляторы Riing Quad и модули памяти с подсветкой ToughRam RGB. Если навести камеру на вентиляторы, то программа их распознает и далее будет дорисовывать в реальном времени табличку с характеристиками, покомпонентный рисунок, поясняющий устройство вентиляторов, или то, как будет выглядеть выбранный вариант подсветки. Практической пользы от этой программы мало, но разок побаловаться можно.

Кроме того, заявлено, что «все продукты Thermaltake TT RGB Plus могут подключаться к экосистеме Razer Chroma, Razer Synapse 3», но это мы не тестировали ввиду отсутствия устройств Razer с поддержкой Razer Chroma.

Тестирование

Приведем результаты ряда измерений.

Для лучшего представления, как получены приведенные ниже результаты и что они означают, рекомендуем ознакомиться со следующим материалом: Методика тестирования вентиляторов.

Зависимость скорости вращения от напряжения питания

Характер зависимости типичный: плавное и чуть нелинейное снижение скорости вращения от 12 В до напряжения остановки.

Зависимость скорости вращения от коэффициента заполнения ШИМ

Диапазон регулировки не очень широкий — от 30% до 100% с плавным ростом скорости вращения. При КЗ 0% вентилятор продолжает вращаться на постоянной минимальной скорости. Это может иметь значение, если пользователь хочет создать гибридную систему охлаждения, которая при низкой нагрузке работает полностью или частично в пассивном режиме.

Объемная производительность от скорости вращения

Напомним, что в этом тесте мы создаем некое аэродинамическое сопротивление (весь поток воздуха проходит через крыльчатку анемометра), поэтому полученные значения отличаются в меньшую сторону от максимальной производительности в характеристиках вентилятора, так как последняя приводится для нулевого статического давления (отсутствует аэродинамическое сопротивление).

Объемная производительность при минимальном сопротивлении от скорости вращения

Без сопротивления вентилятор прокачивает гораздо больше воздуха в единицу времени. Максимальная производительность в этом режиме составила примерно 80 м³/ч, что выше указанной производителем величины.

Уровень шума от скорости вращения

Отметим, что ниже примерно 18 дБА фоновый шум помещения и шумы измерительного тракта шумомера уже гораздо выше шума от вентилятора. Данный вентилятор можно считать относительно тихим устройством.

Уровень шума от объемной производительности

На графике выше: чем ниже и правее находится точка, тем лучше вентилятор — работает тише, дует сильнее.

Уровень шума от объемной производительности при минимальном сопротивлении

Определение производительности при 25 дБА

Оперировать целым графиком для сравнения вентиляторов неудобно, поэтому от двумерного представления, перейдем к одномерному. В современных условиях и в потребительском сегменте эргономика, как правило, имеет приоритет над производительностью, поэтому определим производительность вентилятора при уровне шума 25 дБА для случая высокого и низкого сопротивления:

По значению производительности для случая высокого сопротивления сравним этот вентилятор с другими вентиляторами типоразмера 120 мм, протестированными в таких же условиях:

Видно, что по этому параметру вентилятор из набора Riing Quad 12 RGB Radiator Fan TT Premium Edition 3 Pack - White занял среднюю позицию.

Проведем также сравнение по производительности для случая низкого сопротивления.

По данному параметру вентилятор тоже далеко не в лидерах.

Максимальное статическое давление

Максимальное статическое давление равно 12,4 Па. По этому параметру вентилятор находится в группе аутсайдеров, впрочем, это ожидаемо, так как вентилятор относительно низкооборотистый.

Отметим, что большая величина статического давления позволит сохранить поток воздуха на приемлемом уровне в случае большой аэродинамической нагрузки, создаваемой, например, плотными противопылевыми фильтрами в корпусе. Напомним, что этот параметр приводится для максимальной скорости вращения, на которой и шум максимальный. То есть диаграмма выше позволяет выбрать лучший вентилятор, если нужно прокачать воздух через что-то плотное, невзирая на уровень шума.

Выводы

Вентиляторы из набора Thermaltake Riing Quad 12 RGB Radiator Fan TT Premium Edition 3 Pack - White являются составной частью экосистемы TT RGB Plus, объединяющей продукты с адресуемой светодиодной подсветкой и ПО TT RGB Plus. Рассмотренный в статье комплект состоит из трех вентиляторов 120 мм с рамками белого цвета, а также одного управляющего контроллера. Особенностью вентиляторов являются четыре кольцевые зоны подсветки с 18 или 9 RGB-светодиодами, что дает 54 независимо управляемых RGB-светодиода в каждом вентиляторе. С помощью ПО NeonMaker пользователь может создавать собственные динамические цветовые эффекты, согласовывая работу подсветки на 5 устройствах, подключенных к одному контроллеру. ПО TT RGB Plus обеспечивает загрузку пользовательских или предустановленных профилей подсветки, контроль и управление работой вентиляторов, а также ограниченное управление и контроль с помощью мобильного устройства. Всего в системе может быть до 80 управляемых и контролируемых устройств TT RGB Plus. Параметры собственно вентиляторов Riing Quad 12 средние, поэтому их можно рекомендовать к использованию в тех случаях, когда одной из главных целей является моддинг открытого компьютерного корпуса или корпуса с прозрачными панелями, а не, например, экстремальный разгон или обеспечение минимального уровня шума при заданной нагрузке.

В заключение предлагаем посмотреть наш видеообзор набора вентиляторов Thermaltake Riing Quad 12 RGB Radiator Fan TT Premium Edition 3 Pack:

Наш видеообзор набора вентиляторов Thermaltake Riing Quad 12 RGB Radiator Fan TT Premium Edition 3 Pack можно также посмотреть на iXBT.video
