    Обзор ATI RADEON X700XT (RV410)

    Часть 1 — Производительность

    СОДЕРЖАНИЕ

    1. Официальные спецификации
    2. Архитектура
    3. Особенности видеокарт
    4. Конфигурации стендов, список тестовых инструментов, качество в 2D
    5. Синтетические тесты в D3D RightMark
    6. Синтетические тесты в 3DMark03: FillRate Multitexturing
    7. Синтетические тесты в 3DMark03: Vertex Shaders
    8. Синтетические тесты в 3DMark03: Pixel Shaders
    9. Результаты тестов: Quake3 ARENA
    10. Результаты тестов: Serious Sam: The Second Encounter
    11. Результаты тестов: Return to Castle Wolfenstein
    12. Результаты тестов: Code Creatures DEMO
    13. Результаты тестов: Unreal Tournament 2003
    14. Результаты тестов: Unreal II: The Awakening
    15. Результаты тестов: RightMark 3D
    16. Результаты тестов: TRAOD
    17. Результаты тестов: FarCry
    18. Результаты тестов: Call Of Duty
    19. Результаты тестов: HALO: Combat Evolved
    20. Результаты тестов: Half-Life2(beta)
    21. Результаты тестов: Splinter Cell
    22. Результаты тестов: DOOM III
    23. Результаты тестов: 3DMark03 Game1
    24. Результаты тестов: 3DMark03 Game2
    25. Результаты тестов: 3DMark03 Game3
    26. Результаты тестов: 3DMark03 Game4
    27. Результаты тестов: 3DMark03 MARKS
    28. Выводы


    Итак, прошло не так много времени с момента выпуска NVIDIA GeForce 6600-линейки, а канадская компания уже анонсировала свой «ответ Чемберлену». Серия X700 также состоит из нескольких продуктов, объединенных одним кодовым названием чипа — RV410.

    Новая линейка ориентирована исключительно на сегмент PCI-Express, поэтому аналогов с AGP-интерфейсом в ближайшее время (а то и вовсе) ждать не приходится. К такому поступку, очень обижающему пока еще покрывающий почти 99% пользователей сегмент AGP-сообщества, мы можем относиться как угодно, в том числе и возмущаться поведением ведущих производителей, но прогресс есть прогресс. И здесь уместно вспомнить о том, что в итоге только рынок расставит все по местам, и спрос может вынудить производителей прислушаться к нуждам пользователей и выпустить AGP-аналоги.

    Отметим, что это будет легко для NVIDIA (поскольку у нее уже есть HSI-мост, осуществляющий трансляции AGP-PCI-E и наоборот), и очень непросто для ATI, подобным мостом пока не владеющей.

    Проведенные исследования и замеры показали, что ставка ATI на поддержку RADEON 9800 PRO на AGP-рынке, как альтернативу Х700 на PCI-E сегменте, является ошибочной, ибо 9800 PRO не показывает должной производительности, которой будут обладать новые карты ценой до 200 долларов США. Так что ATI остается снижать цену на свой уже старый продукт до 150 долларов и ниже. Что маловыгодно, учитывая дорогую PCB и 256-битную шину памяти. Поэтому, вероятно, в ход пойдет все больше обрезков 9800 Platinum Edition на 128-битной шине. «Скорость», которую они демонстрируют, просто стыдно вспоминать. Поэтому для ATI в сегменте цен 150-250 долларов на AGP-рынке могут наступить тяжелые времена, особенно, если NVIDIA все же выпустит GeForce 6600 в AGP-варианте, что вполне вероятно.

    На этом мы оставим прогнозы и предположения, и сконцентрируемся на новинке, которую выпустила канадская компания, чтобы, временно абстрагировавшись от AGP-рынка, сравнить RADEON X700XT с GeForce 6600GT.

    Официальные спецификации RADEON X700XT/PRO (RV410)

    1. Кодовое имя чипа RV410
    2. Технология 110нм (TMSC, low-k, медные соединения)
    3. 120 миллионов транзисторов
    4. FС корпус (перевернутый чип, без металлической крышки)
    5. 128 бит интерфейс памяти (двухканальный контроллер) (!)
    6. До 256 мегабайт DDR/GDDR-2/GDDR-3 памяти
    7. Встроенный PCI-Express 16x шинный интерфейс (возможно в будущем ATI будет использовать собственный PCI-Express->AGP 8х мост для производства AGP карт)
    8. 8 Пиксельных процессоров, по одному текстурному блоку на каждом
    9. Вычисление, блендинг и запись до 8 полных (цвет, глубина, буфер шаблонов) пикселей за такт
    10. Вычисление до 16 значений глубины за такт в режиме MSAA (т.е. MSAA 2х без штрафных тактов)
    11. Поддержка «двустороннего» буфера шаблонов;
    12. MSAA 2x/4x/6х, с гибко программируемыми паттернами отсчетов. Сжатие буфера кадра и буфера глубины в MSAA режимах. Возможность менять MSAA паттерны от кадра к кадру (Temporal AA);
    13. Анизотропная фильтрация степени до 16х включительно
    14. 6 Вершинных процессоров (!)
    15. Все необходимое для поддержки пиксельных и вершинных шейдеров версии 2.0
    16. Дополнительные возможности пиксельных шейдеров на основе расширенной версии 2.0 — т.н. 2.0.b
    17. Небольшие дополнительные возможности вершинных шейдеров, сверх базовых 2.0
    18. Новая техника сжатия текстур, оптимизированная для сжатия двухкомпонентных карт нормалей (т.н. 3Dc, степень сжатия 4:1).
    19. Поддерживается рендеринг в буфера плавающего формата, с точностью FP16 и FP32 на компоненту.
    20. Поддерживаются трехмерные и FP (плавающие) форматы текстур
    21. MRT
    22. 2 RAMDAC 400 МГц
    23. 2 DVI интерфейса
    24. TV-Out и TV-In интерфейс (для последнего требуется интерфейсный чип)
    25. Возможность программируемой обработки видео — пиксельные процессоры задействуются для обработки видео потока (задачи компрессии, декомпрессии и постобработки)
    26. 2D ускоритель с поддержкой всех функций GDI+

    Спецификации референсной карты RADEON X700XT

    1. Частота ядра 475 МГц
    2. Эффективная частота памяти 1,05 ГГц (2*525 МГц)
    3. Шина памяти 128 бит
    4. Тип памяти GDDR3
    5. Объем памяти 128 (или 256) мегабайт
    6. Пропускная способность памяти 16,8 гигабайт в сек.
    7. Теоретическая скорость закраски 3,8 гигапикселя в сек.
    8. Теоретическая скорость выборки текстур 3,8 гигатекселя в сек.
    9. Один VGA (D-Sub) и один DVI-I разъем
    10. TV-Out
    11. Потребляет менее 70 Ватт энергии (т.е. на PCI-Express карте разъем для дополнительного питания не нужен, рекомендован источник питания суммарной мощностью 300 или более Ватт)

    Список карт, ныне выпущенных на базе RV410:

    • RADEON X700XT: 475/525 (1050) MHz, 128/256MB GDDR3, PCI-Express x16, 8 пиксельных и 6 вершинных конвейеров ($199 — для 128-мегабайтной карты и $249 — для 256-мегабайтной) — конкурент NVIDIA GeForce 6600GT;
    • RADEON X700 PRO: 425/430 (860) MHz, 128/256MB GDDR3(?), PCI-Express x16, 8 пиксельных и 6 вершинных конвейеров ($149 — для 128-мегабайтной карты и $199 — для 256-мегабайтной) — конкурент NVIDIA GeForce 6600;
    • RADEON X700: 400/350 (700) MHz, 128/256MB DDR, PCI-Express x16, 8 пиксельных и 6 вершинных конвейеров ($99 — для 128-мегабайтной карты и $149 — для 256-мегабайтной) — конкурент NVIDIA GeForce PCX5900 и вытеснение вниз предыдущего X600XT;

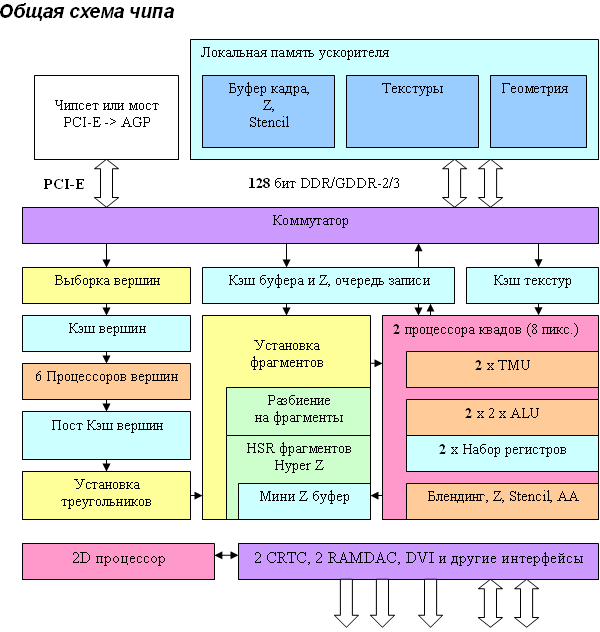

    Как мы видим, особые архитектурные отличия от R420 отсутствуют, что, впрочем, не удивительно — RV410 является масштабированным (путем уменьшения числа пиксельных процессоров и каналов контроллера памяти) решением, основанным на архитектуре R420. Ситуация такая же, как и у пары NV40/NV43. Более того, как мы уже отмечали, в этом поколении чрезвычайно схожи принципы построения архитектуры обоих конкурентов. Что касается отличий RV410 и R420 — то они количественные (на схеме выделены жирным), а не качественные — с точки зрения архитектуры чип практически не изменился.

    Итак, в наличии 6 (как и было — что потенциально является приятным сюрпризом для жадных до треугольников DCC приложений) вершинных процессоров, и два (было четыре) независимых пиксельных процессора, каждый из которых работает с одним квадом (фрагментом 2х2 пикселя). Как и в случае с NV43 PCI Express является нативным (т.е. реализованным на чипе) шинным интерфейсом, а AGP 8х платы (если такие случатся) будут содержать дополнительный мост PIC-E -> AGP (показан на схеме), который придется разработать и производить ATI.

    Кроме того, отметим очень важный ограничивающий момент — двухканальный контроллер и 128 битную шину памяти — как и в случае NV43, этот факт мы подробно обсудим и исследуем далее.

    Архитектура вершинных и пиксельных процессоров, видеопроцессора осталась прежней — эти элементы были детально описаны нами в обзоре RADEON X800 XT. А теперь поговорим о потенциальных тактических соображениях:

    Соображения о том, что и почему было урезано

    В общем, на данный момент, мы получаем следующую линейку решений на базе архитектур NV4X и R4XX:

    Карта

    Чип

    Pixel/
    Vertex

    Память

    Полоса памяти

    Fillrate
    Mpix.

    Частота ядра

    NVIDIA

    6800 U

    NV40

    16/6

    256 (4 × 64)
    GDDR3 1100

    35.2

    6400

    400

    6800 GT

    NV40

    16/ 6

    256 (4 × 64)
    GDDR3 1000

    32.0

    5600

    350

    6800

    NV40

    12/5

    256 (4 × 64)
    DDR 700

    22.4

    3900

    325

    6800 LE

    NV40

    8/4

    256 (4х64)
    DDR 700

    22.4

    2560

    325

    6600 GT

    NV 43

    8/3

    128 (2х64)
    GDDR 3 1000

    16

    4000

    500

    6600

    NV43

    8/3

    128 (2х64)
    DDR 500-600-700

    <11.2

    2400

    300

    ATI

    X800 XT/PE

    R42X

    16/6

    256 (4 × 64)
    GDDR3 1000/1100

    32/35.2

    8000/8320

    500/520

    X800 PRO

    R42X

    12/6

    256 (4 × 64)
    GDDR3 900

    28.8

    5700

    475

    X800 SE

    R42X

    8/6

    256 (4 × 64)
    DDR 700

    22.4

    3400

    425

    X700 XT

    RV410

    8/6

    128 (256 как опция)(2х64)
    GDDR3 1050

    16.8

    3800

    475

    X700 PRO

    RV410

    8/6

    256 (128 как опция) (2х64)
    GDDR3 964

    13.8

    3360

    420

    X700

    RV410

    8/6

    128 (256 как опция) (2х64)
    DDR 700

    11.2

    3200

    400

    X600 XXX

    На базе предыдущего поколения архитектуры

    Неправда ли, картина очень схожая? Таким образом, можно предсказать, что слабым местом семейства X700 также как и в случае 6600 будут большие разрешения и режимы с полноэкранным сглаживанием, особенно на простых приложениях, а сильным — программы с длинными шейдерами и анизотропная фильтрация без (или, для ATI возможно с) MSAA. Далее, мы проверим это предположение игровыми и синтетическими тестами.

    Сложно сейчас судить насколько оправданным был ход с 128 битной шиной памяти — с одной стороны, это удешевляет корпус чипа и уменьшает число бракованных чипов, с другой стороны, разница в цене печатной платы для 256 бит и 128 бит не велика, и с избытком компенсируется разницей в цене обычной DDR и все еще пока дорогой высокоскоростной GDDR3 памяти. Вероятно, с точки зрения производителей карт, решение с 256 битной шиной было бы более удобным, как минимум, если бы у них была возможность выбора. А с точки зрения NVIDIA и ATI, производящих чипы и зачастую продающих с ними в комплекте память, более выгодно 128 битное решение в комплекте с GDDR3. Другое дело, как это скажется на скорости — ведь налицо потенциальное ограничение отличных возможностей чипа (8 конвейеров, 475 МГц частота ядра) из-за значительно урезанной пропускной полосы памяти.

    Заметим, что и суффикс Ultra NVIDIA пока что приберегла — учитывая большой разгонный потенциал технологии 110 нм, можно ожидать появление карты с частотой ядра порядка 550 или даже 600 МГц, памятью 1100 или даже 1200 (в будущем) и названием 6600 Ultra. Только какова будет ее цена?

    Вершинные и пиксельные процессоры RV410, судя по всему, остались неизменными, а вот внутренние кэши могли быть уменьшены, как минимум, пропорционально числу конвейеров. Впрочем, число транзисторов не дает особых поводов для беспокойства — учитывая не столь большие размеры кэшей было бы разумнее оставить (так же как и в случае NV43, скомпенсировав тем самым заметную нехватку пропускной полосы памяти. Были полностью сохранены все технологии экономии ПСП — сжатие буфера глубины и буфера кадров, ранее отсечение с начиповым иерархическим буфером глубины и т.д.

    Интересно, что в отличие от NV43, которая, как мы уже упоминали, может делать блендинг записывать не более 4 результирующих пикселов за такт, пиксельные конвейеры RV410 полностью соответствуют R420 в этом плане. Соответственно, в случае простых шейдеров с одной текстурой RV410 получит почти двукратное преимущество в скорости закраски. В отличие от NVIDIA, имеющей достаточно крупный по транзисторам массив ALU, осуществляющих постобработку, проверку, генерацию Z и блендинг пикселов в плавающем формате, RV410 имеет более скромные комбинаторы и поэтому их число не было так урезано. Впрочем, в большинстве ПРАКТИЧЕСКИХ случаев уменьшенная полоса памяти не позволит записать 3.8 полных гигапикселя в секунду, но в синтетических тестах разница между RV410 и NV43 в случае одной текстуры может стать очень заметной.

    Не менее интересно решение оставить все 6 вершинных блоков. С одной стороны это аргумент в DCC области, с другой — мы знаем, что там больше всего зависит от драйверов и в первую очередь OpenGL — традиционно сильных сторон NVIDIA. Кроме того, там может быть оценен плавающий блендинг и шейдеры 3.0 — именно то, чего не хватает последнему поколению ATI. Таким образом, решение о 6 вершинных конвейерах и об активном позиционировании RV410 на DCC рынок выглядит спорным. Время покажет, было ли оно оправданным.

    Все эти предположения мы проверим в ходе последующих синтетических и игровых тестов.

    Технологические новшества

    В общем и целом, по сравнению с R420, отсутствуют. Что, не является недостатком само по себе. По сравнению с NV43:
    1. До 8 пикселей записываемых в буфер кадра за такт.
    2. До 16 MSAA пикселей (у NV43 до 8)
    3. 6 вершинных блоков, что похвально, но может быть заметно только в синтетических тестах и DCC приложениях
    4. Менее гибкие шейдеры (2.0b)
    5. Отсутствие плавающего блендинга, что, впрочем может понадобиться в данный момент только в DCC приложениях.



    Перед изучением самой карты приведем список статей, посвященных изучению предыдущих новинок: NV40/R420. Ведь очевидно уже, что архитектура RV410 является прямой наследницей технологий R420 (мощности чипа были поделены пополам).

    Теоретико-аналитические материалы и обзоры видеокарт, в которых рассматриваются функциональные особенности GPU ATI RADEON X800 (R420) и NVIDIA GeForce 6800 (NV40)

    Подчеркну еще раз, что сегодня только 1-я часть, посвященная производительности новинок. Качественные составляющие мы рассмотрим позже во второй части (3D-качество и воспроизведение видео).

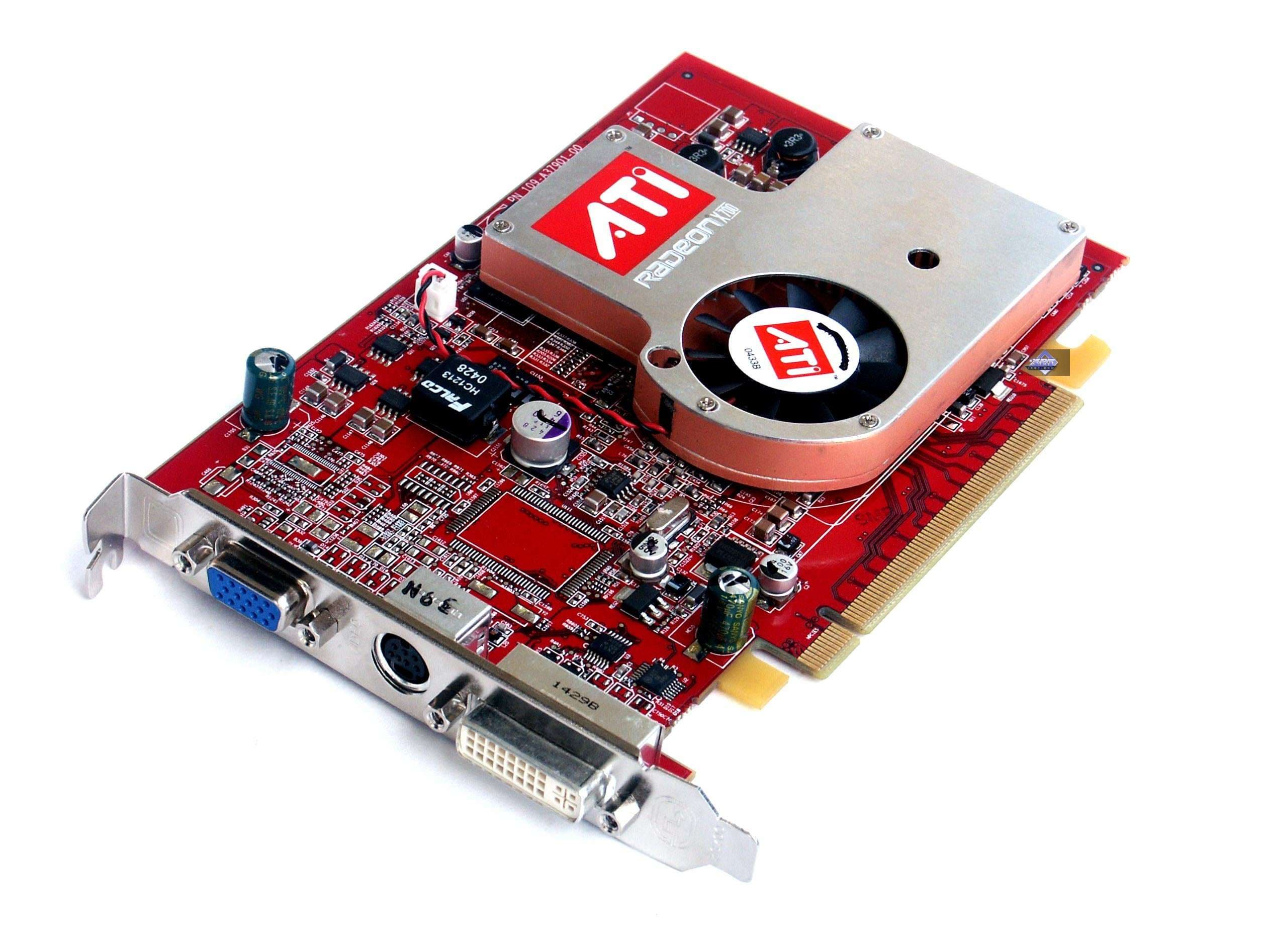

    Итак, reference card RADEON X700XT.

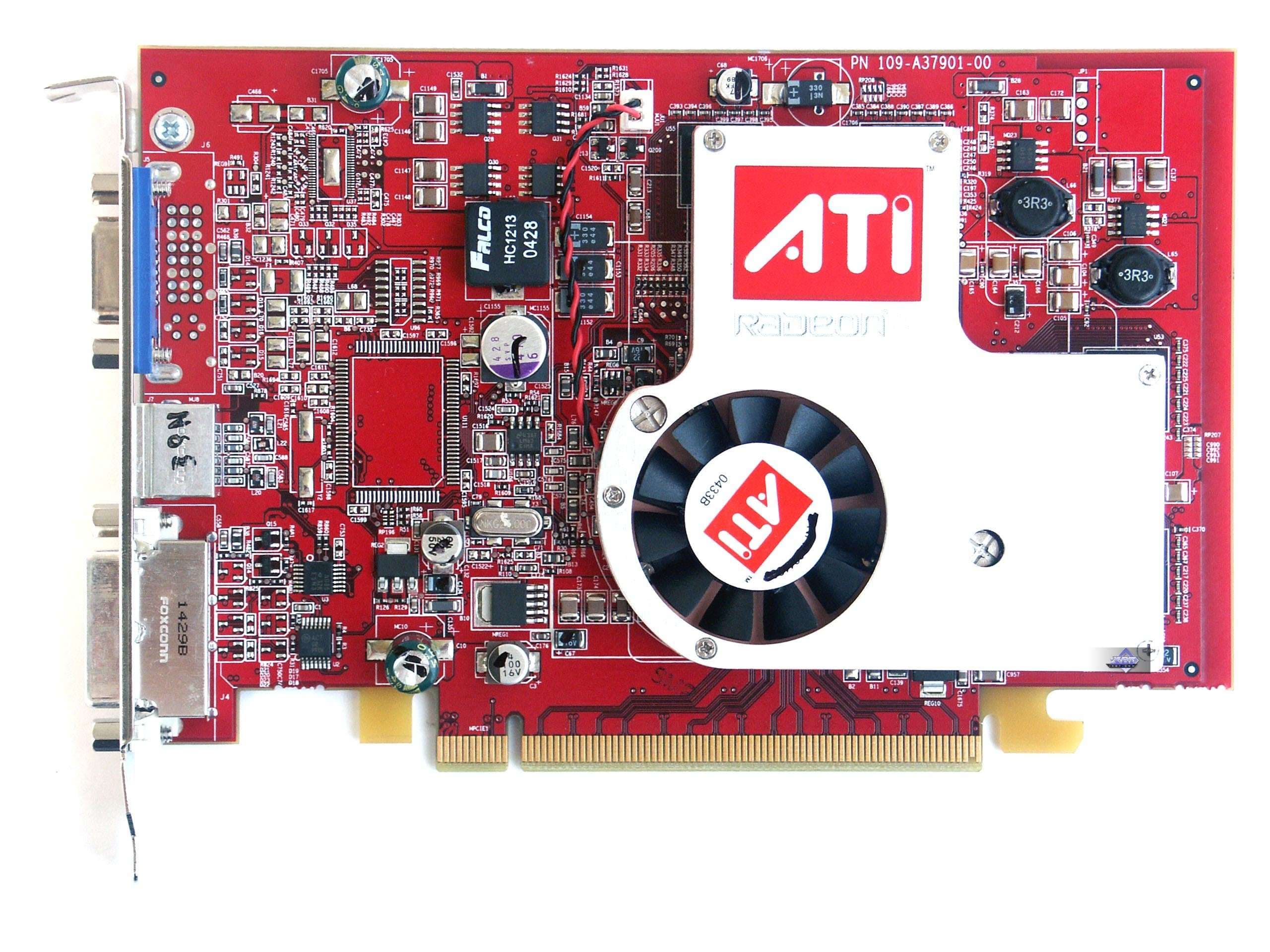

    Плата

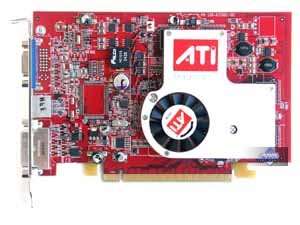

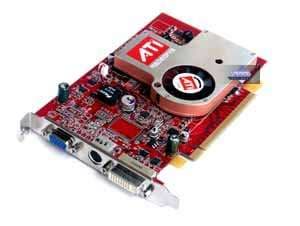

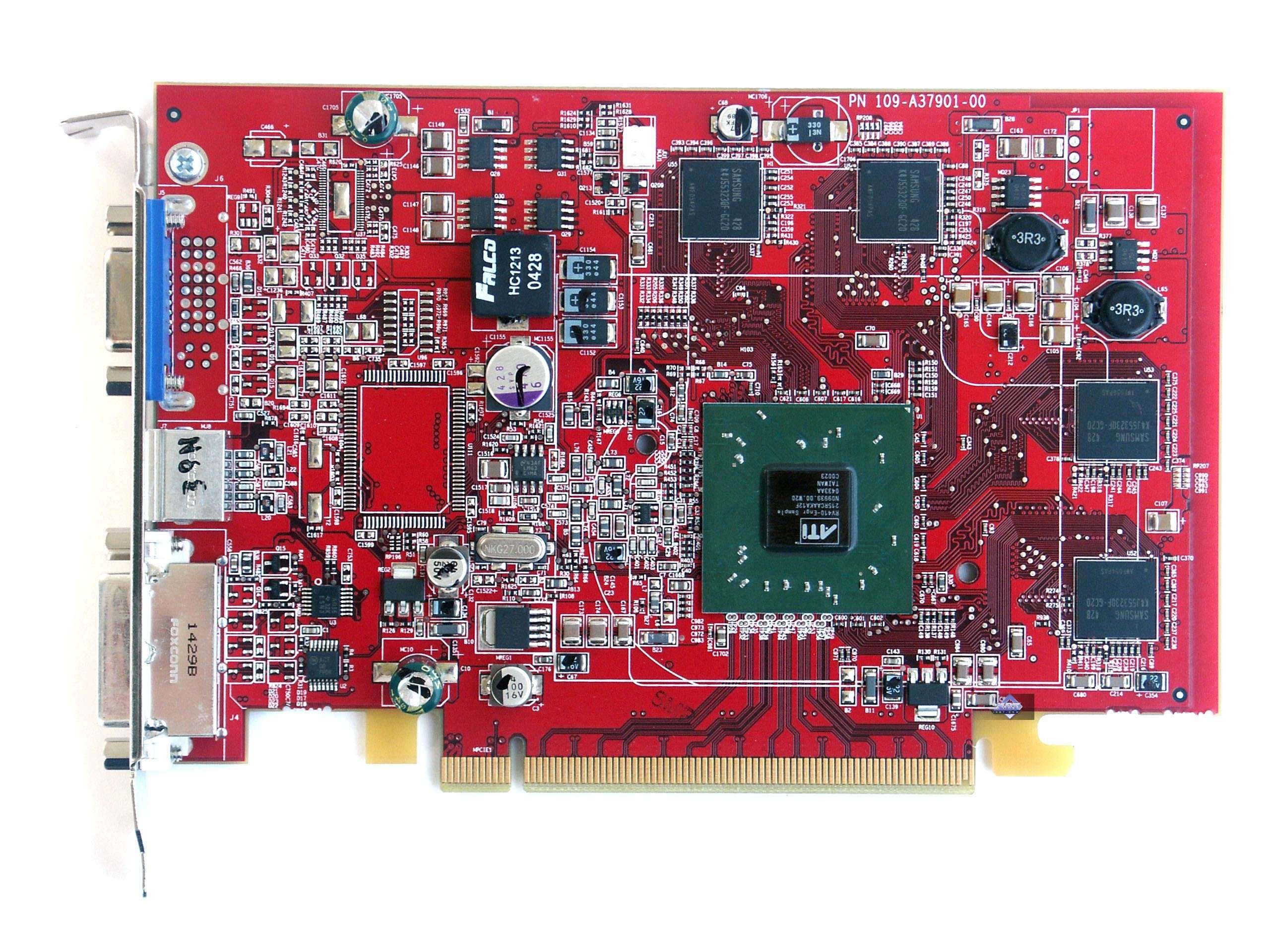

    ATI RADEON X700XT


    Карта имеет интерфейс PCI-Express x16, 128 МБ памяти GDDR3 SDRAM размещенной в 4-х микросхемах на лицевой стороне PCB.
    ATI RADEON X700XT

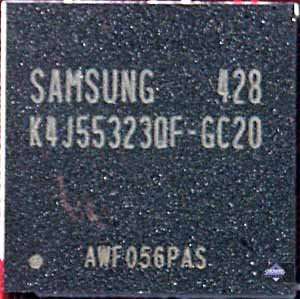

    Микросхемы памяти Samsung (GDDR3). Время выборки у микросхем памяти 2.0 ns, что соответствует частоте работы 500 (1000) МГц, а память работает на частоте 525 (1050) МГц. Частота работы GPU — 475 MHz. Шина обмена с памятью — 128 bit. Число пиксельных конвейеров и число текстурных модулей — 8х1. Число вершинных конвейеров — 6.

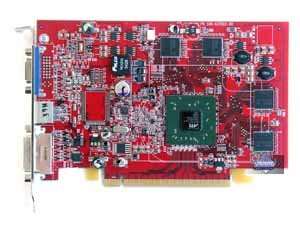

    Сравнение с эталонным дизайном, вид спереди

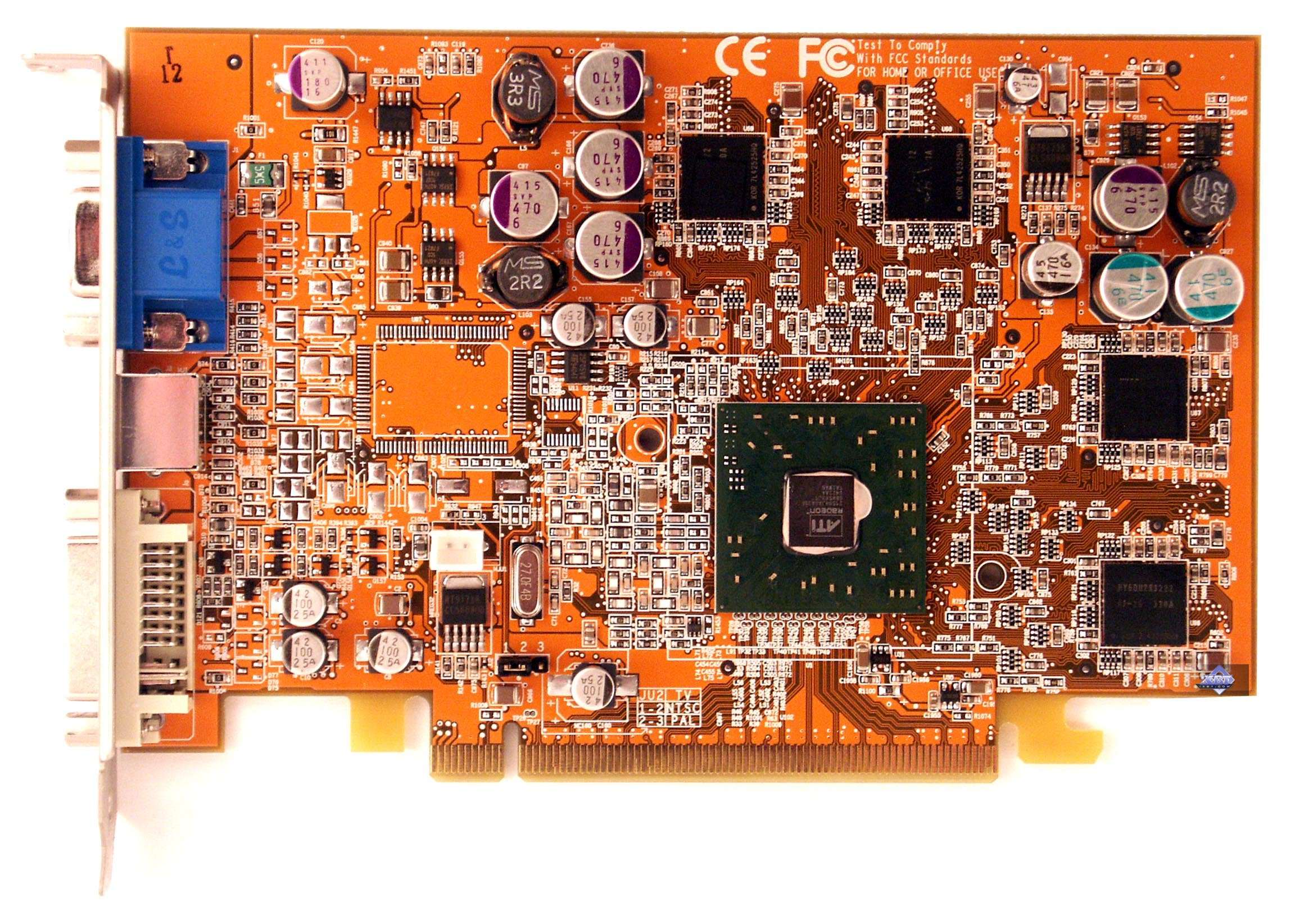

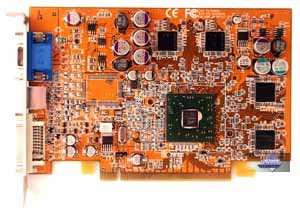

    ATI RADEON X700XT ATI RADEON X600XT
    ATI RADEON X800

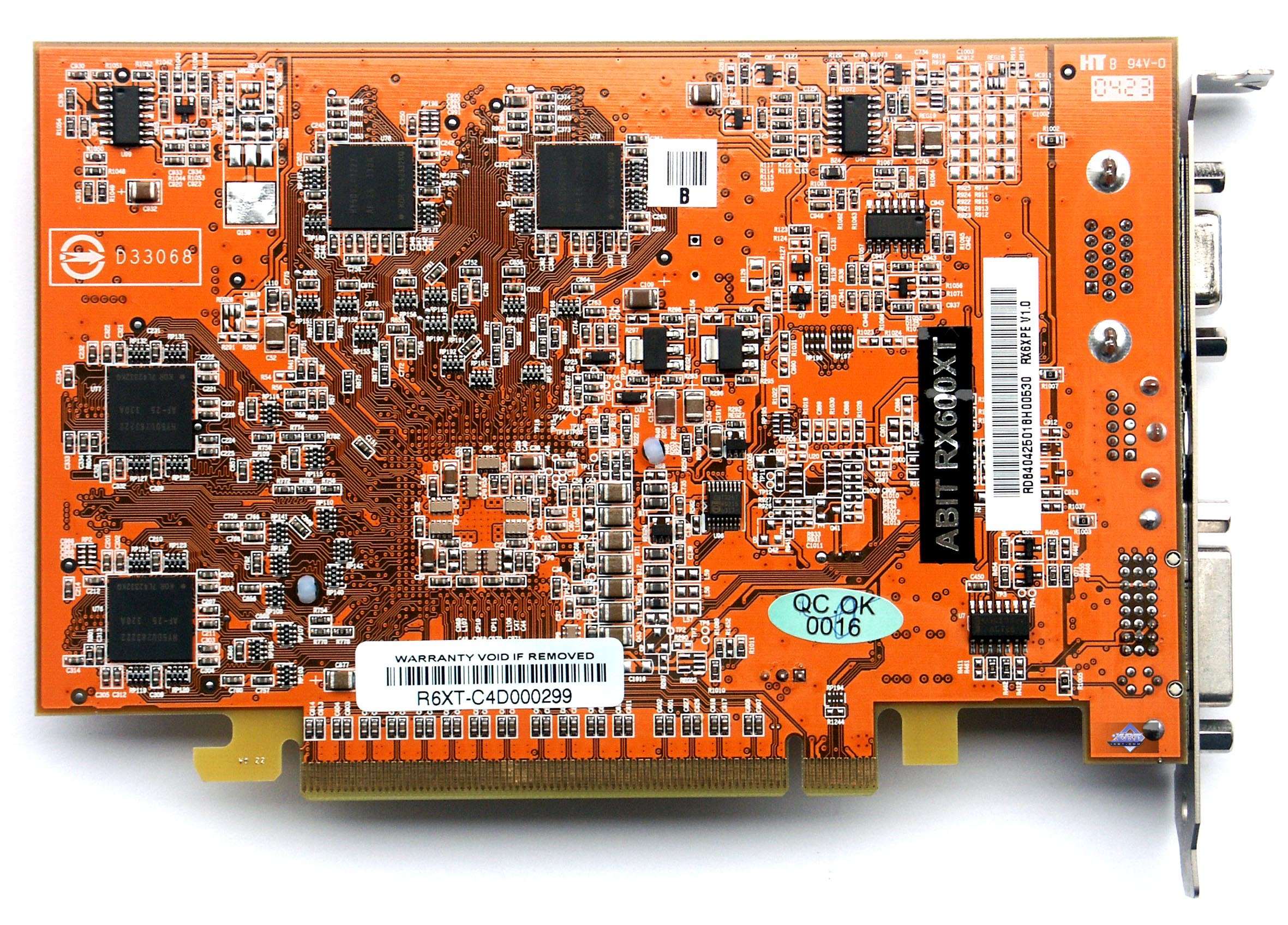

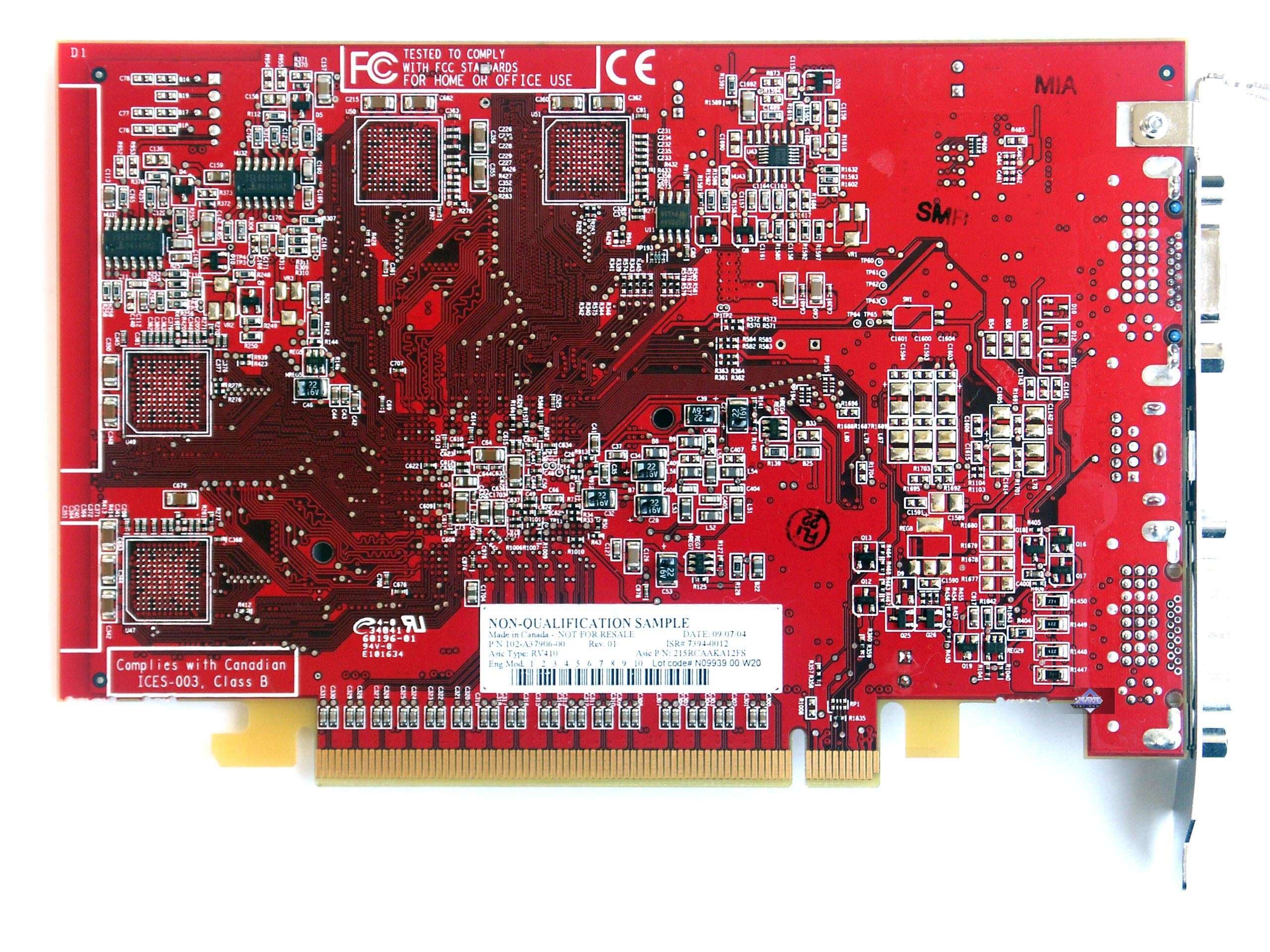

    Сравнение с эталонным дизайном, вид сзади
    ATI RADEON X700XT/6600 ATI RADEON X600XT
    ATI RADEON X800


    Мы видим, что по дизайну продукт более близок к X600XT, только в отличие от него, X700XT имеет посадочные места на обороте PCB для получения 256-мегабайтного решения. На плате точно также имеется посадочное место для монтажа RAGE Theater (VIVO).

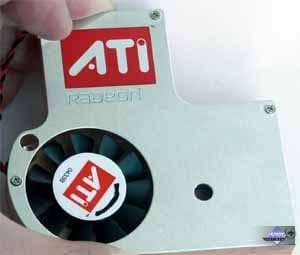

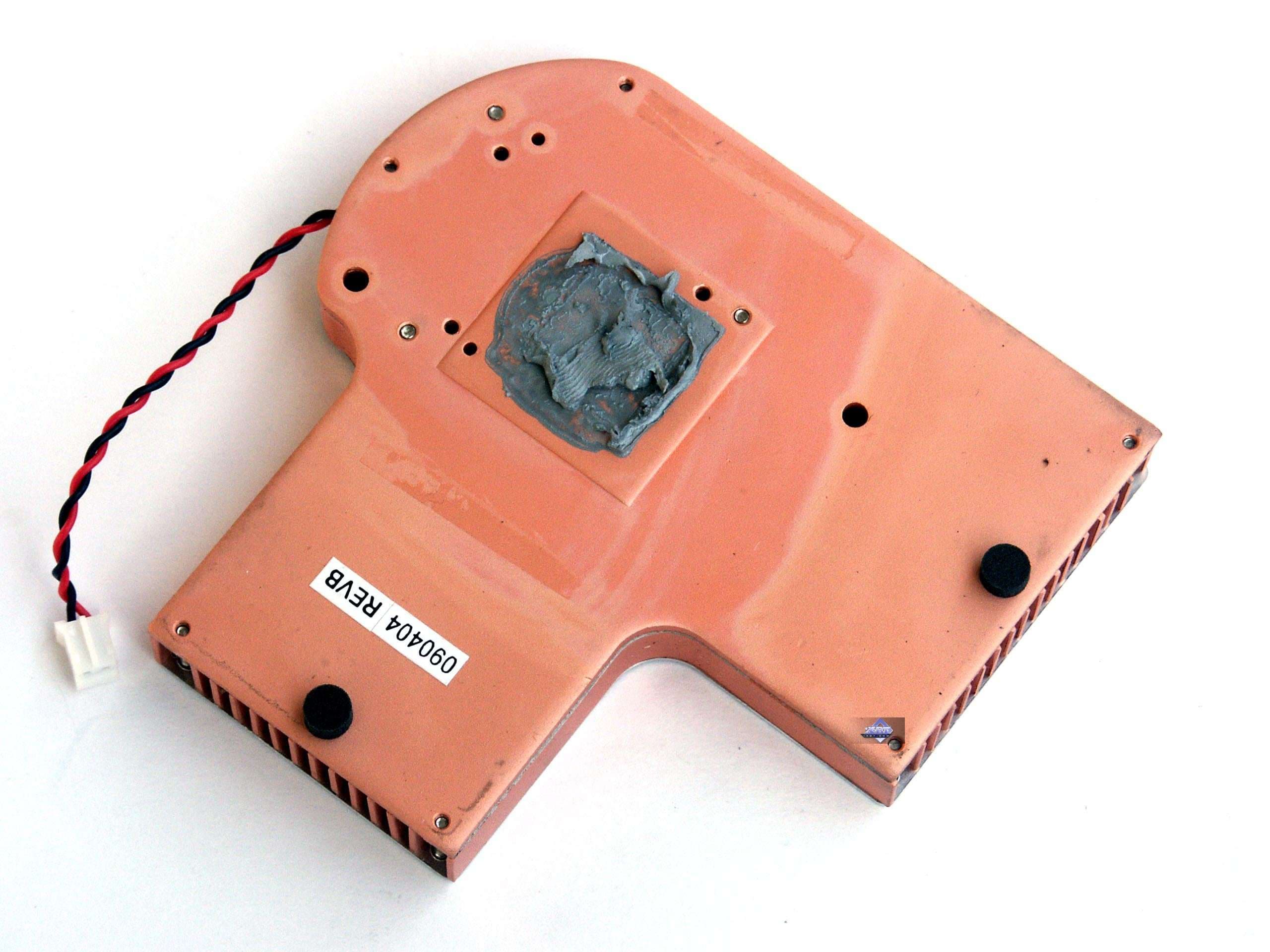

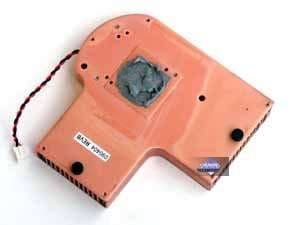

    Охлаждающее устройство.

    ATI RADEON X700XT

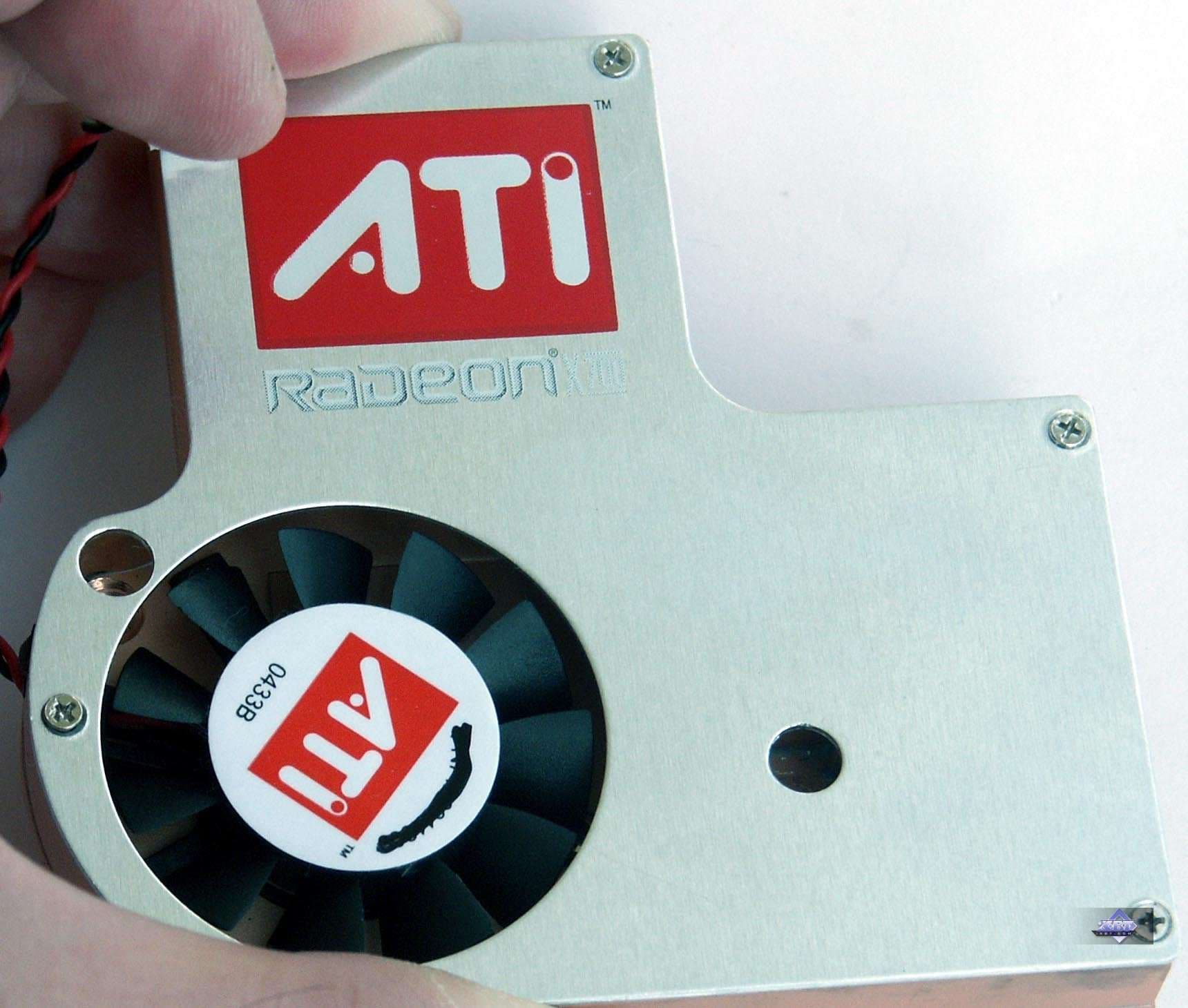

    Перед нами необычный кулер. Чем же он так выделяется? Прежде всего, то, что ATI ранее для таких карт не использовала закрытые радиаторы, через которые прогоняется воздух. Причем, стОит обратить внимание на то, что раструбы радиатора вовсе не прижимаются к микросхемам памяти! Они призваны охлаждать лишь ядро! Второе — это материал, из которого радиатор сделан — медь. Потому карта кажется весьма увесистой при взятии в руку.

    И самое главное: Кулер весьма и весьма шумный! Особенно при нагрузке, когда растут обороты вентилятора. Об этом я расскажу ниже.

    Можно предположить, что производители таких карт будут проводить эксперименты с использованием своих собственных кулеров, ибо ставить на платы то, что ныне предложила ATI — крайне неразумно.

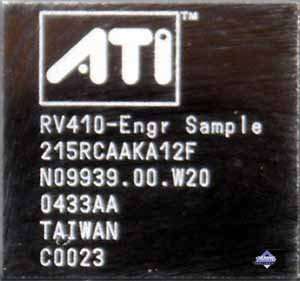

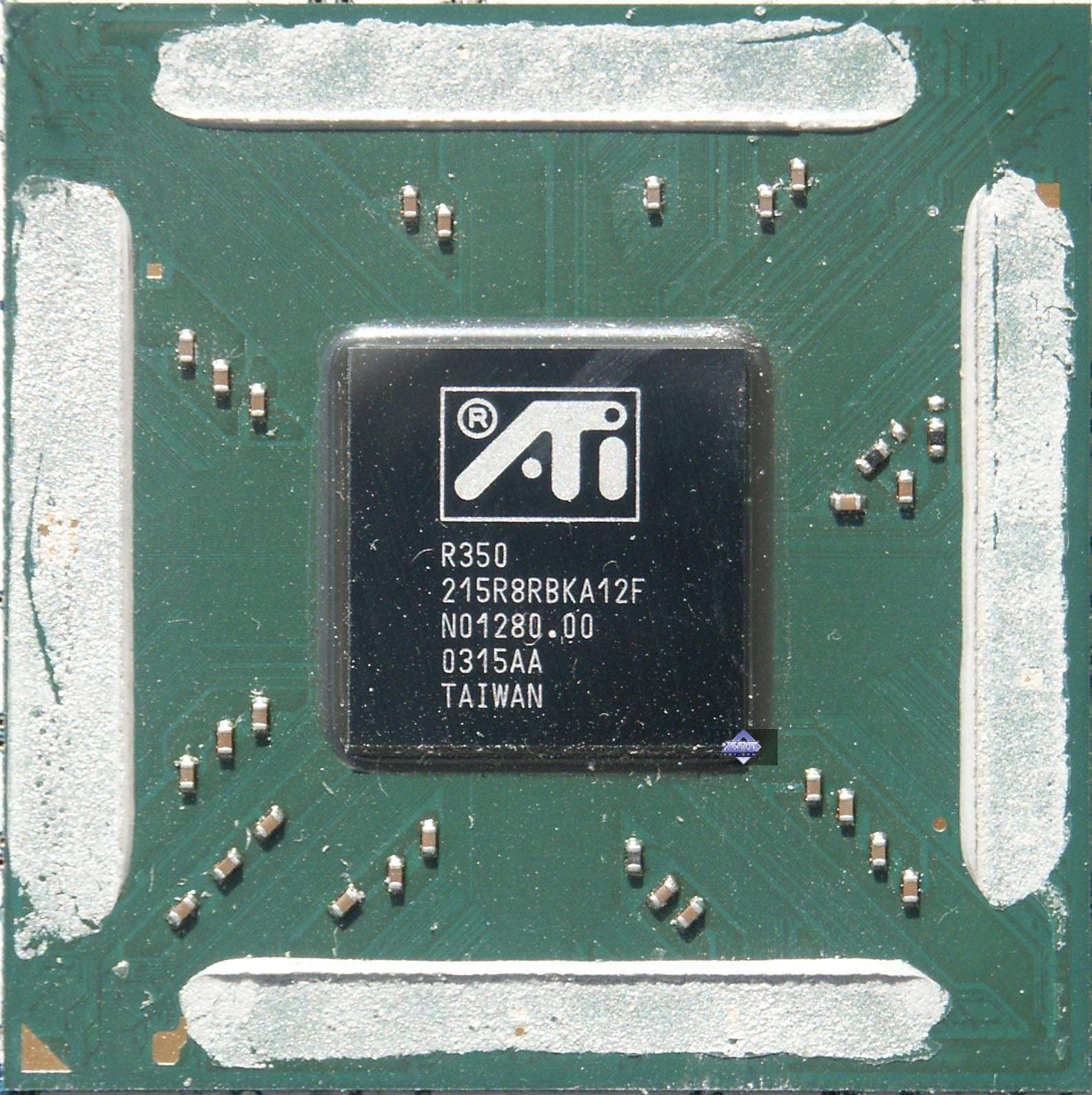

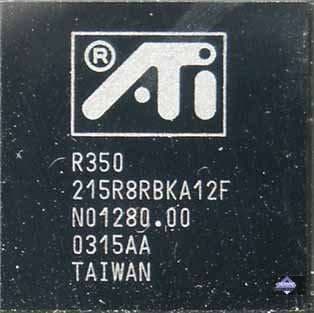

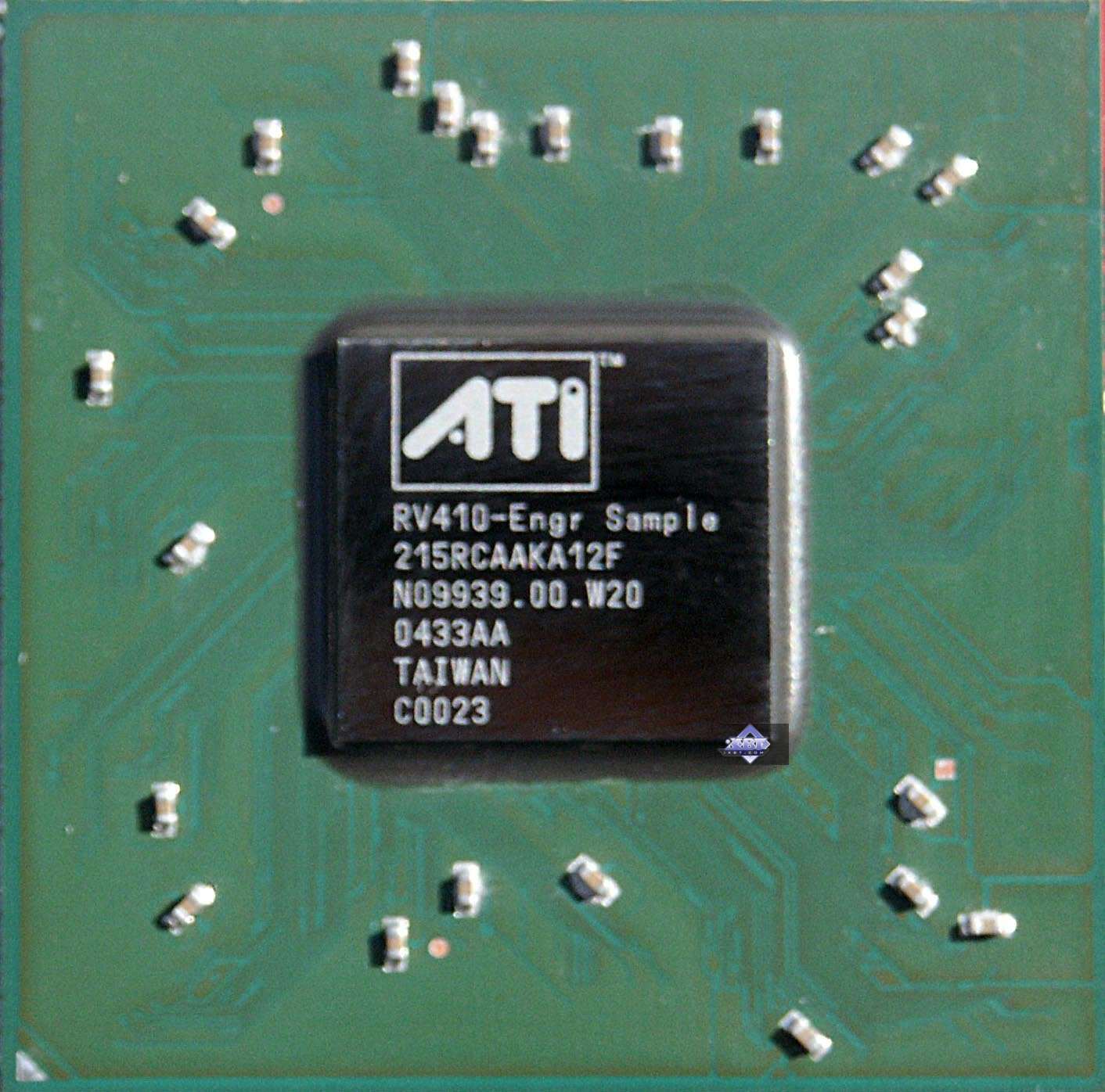

    Раз кулер снимали, то значит и кристалл видели. Давайте сравним размеры ядер RV410 и R350. Почему именно R350? Потому что этот чип владеет точно также 8-ю пиксельными конвейерами, к тому же вершинных у него меньше в 2 раза. При этом технология его производства — 0.15 микрон, когда как RV410 изготовлен уже по 0.11 мкм техпроцессу.





    Что же, результат очень предсказуем по уменьшению размера ядра ввиду более тонкого техпроцесса. Хотя число транзисторов в кристалле вовсе не уменьшилось. И все же, можно предположить, что какая-то часть кешей или иных технологических элементов была порезана. Покажут наши исследования…

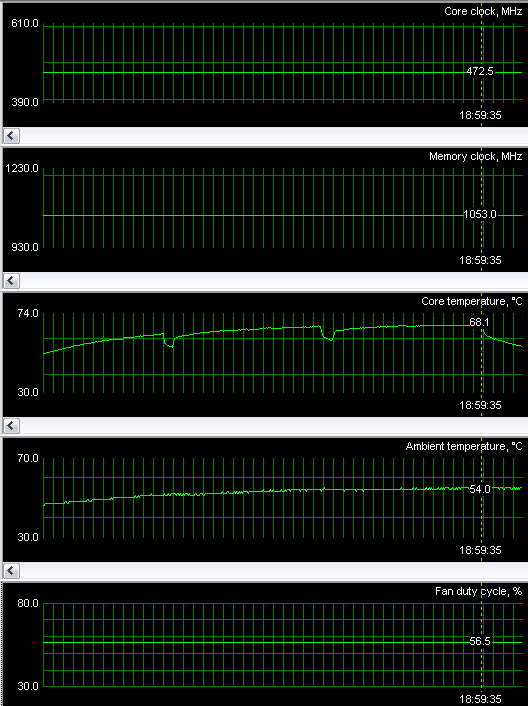

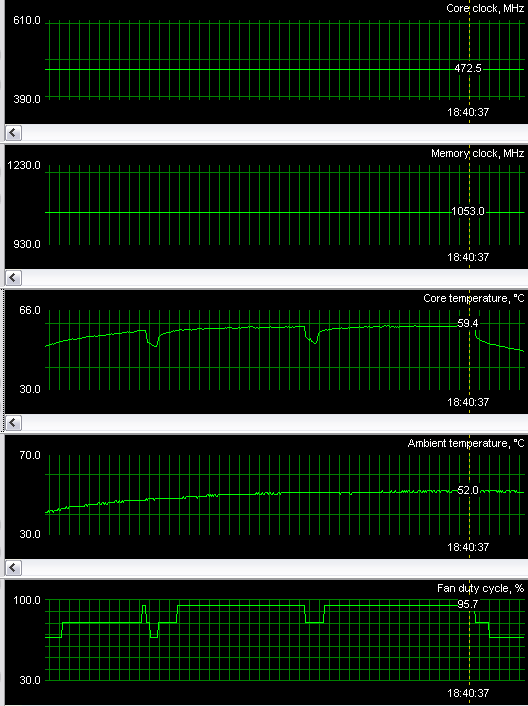

    Теперь вернемся к температурам работы карты и шуму от ее кулера. Благодаря очередной оперативности автора RivaTuner Алексея Николайчука очередная внутренняя бета-версия утилиты уже поддерживает RV410. И, более того, способна не только менять и контролировать частоты карты, но и следить за температурами и частотой вращения вентилятора. Вот, что мы смогли увидеть при работе карты на штатных частотах без какого-либо внешнего охлаждения в закрытом корпусе:

    Несмотря на то, что температуры росли не столь интенсивно и достигли всего лишь отметки ниже 60 градусов, кулер себя вел очень «нервно», как показано на нижнем поле с графиком, где в процентном отношении от его максимально возможных оборотов можно увидеть работу вентилятора. И, как я уже говорил, при этом возникает очень неприятный шум.

    Поскольку RivaTuner умеет управлять вентилятором, зафиксируем его работу на таком уровне, когда его шум почти не слышен и не беспокоит — это примерно 55-56% от его возможностей по частоте вращения.

    Очевидно, что нагрев ядра и карты в целом не слишком сильно выросли, и все еще находятся в зоне безопасного использования. Зачем же нужна была такая перестраховка с кулером? Мы ответа пока не знаем, надеемся получить от ATI разъяснения на сей счет.

    Установка и драйверы

    Конфигурации тестовых стендов:

      Компьютер на базе Pentium4 Overclocked 3200 MHz (Prescott)
      • процессор Intel Pentium4 3600 MHz (225MHz × 16; L2=1024K, LGA775); Hyper-Threading включен
      • системная плата ABIT AA8 DuraMAX на чипсете i925X;
      • оперативная память 1 GB DDR2 SDRAM 300MHz;
      • жесткий диск WD Caviar SE WD1600JD 160GB SATA.
    • Компьютер на базе Athlon 64 3400+
      • процессор AMD Athlon 64 3400+ (L2=1024K);
      • системная плата ASUS K8V SE Deluxe на чипсете VIA K8T800;
      • оперативная память 1 GB DDR SDRAM PC3200;
      • жесткий диск Seagate Barracuda 7200.7 80GB SATA.
    • операционная система Windows XP SP2; DirectX 9.0c;
    • мониторы ViewSonic P810 (21") и Mitsubishi Diamond Pro 2070sb (21").
    • драйверы ATI версии 6.483 (CATALYST 4.10beta); NVIDIA версии 65.76.
    • Видеокарты:
      1. NVIDIA GeForce FX 5950 Ultra, 475/950 MHz, 256MB DDR, AGP
      2. NVIDIA GeForce 6800 Ultra, 425/1100 MHz, 256MB GDDR3, AGP
      3. NVIDIA GeForce 6800 Ultra, 400/1100 MHz, 256MB GDDR3, AGP
      4. NVIDIA GeForce 6800 GT, 350/1000 MHz, 256MB GDDR3, AGP
      5. ASUS V9999GE (NVIDIA GeForce 6800, 350/1000 MHz, 256MB GDDR3), AGP
      6. NVIDIA GeForce 6800, 325/700 MHz, 128MB DDR, AGP
      7. NVIDIA GeForce 6800LE, 325/700 MHz, 128MB DDR, AGP
      8. NVIDIA GeForce PCX5900, 350/550 MHz, 128MB DDR, PCI-E
      9. NVIDIA GeForce PCX5750, 425/500 MHz, 128MB DDR, PCI-E
      10. NVIDIA GeForce 6600GT, 500/1000 MHz, 128MB GDDR3, PCI-E
      11. ATI EADEON 9800 PRO, 380/680 MHz, 128MB DDR, AGP
      12. ATI EADEON 9800 XT, 412/730 MHz, 256MB DDR, AGP
      13. ATI EADEON X800 XT PE, 520/1120 MHz, 256MB DDR, AGP
      14. ATI EADEON X800 XT, 500/1000 MHz, 256MB DDR, AGP
      15. ATI EADEON X800 PRO, 475/900 MHz, 256MB DDR, AGP
      16. ATI EADEON X800 XT, 500/1000 MHz, 256MB DDR, PCI-E
      17. ATI EADEON X600 XT, 500/760 MHz, 128MB DDR, PCI-E

    VSync отключен.

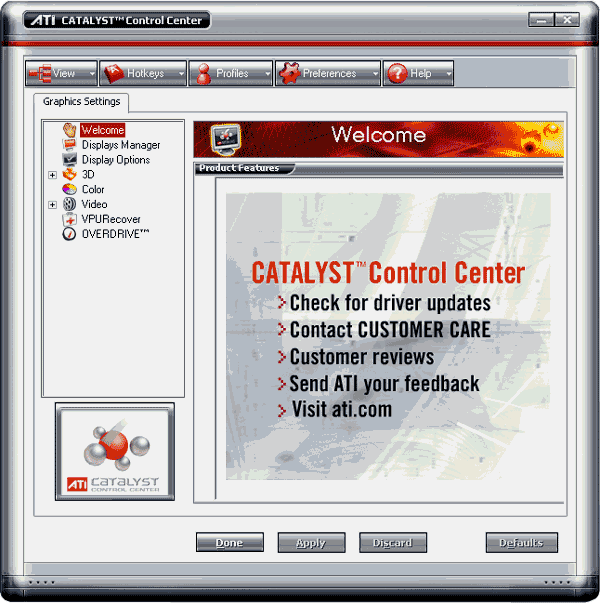

    Как мы видим, к анонсу RADEON X700, компания ATI приготовила и новую версию комплекта драйверов. Изюминкой его является CATALYST Control Center, впрочем, эта утилита официально вышла в свет раньше вместе с 4.9. Но почему именно на этой программе делается акцент в этом материале? Ответ прост: только через CCC мы можем воспользоваться новыми возможностями, такими как регулировка оптимизациями в 3D.

    Но давайте по порядку. Прежде всего надо сказать, что CCC очень емкий по занятию места на жестком диске, а также по пересылке через Интернет. Плюс библиотека Microsoft .NET 1.1, которая дополнительно весит 24 мегабайта. Но без нее ССС работать не будет.

    СтОит ли такое счастье затрат на перекачку? По первому взгляду вроде бы стОит. Но надо посмотреть более внимательно. Отсюда можно скачать (или открыть) анимированный GIF-файл (920К!), демонстрирующий все настройки CCC.

    А мы здесь коснемся лишь тех из них, которые интересны с точки зрения новаций в управлении трехмерной графики:

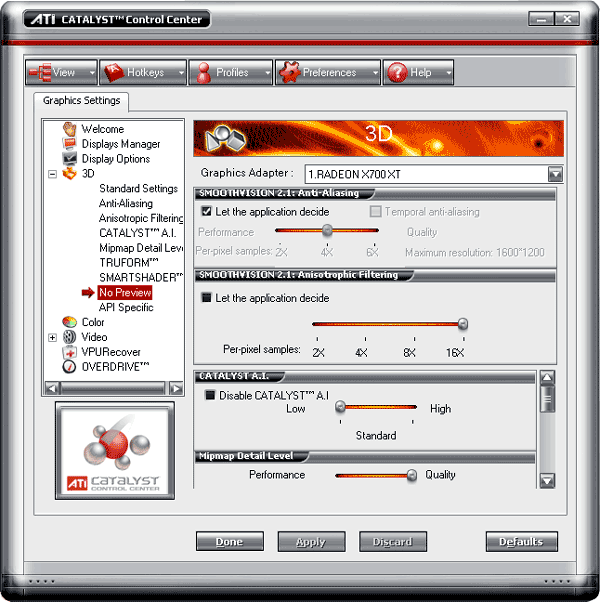

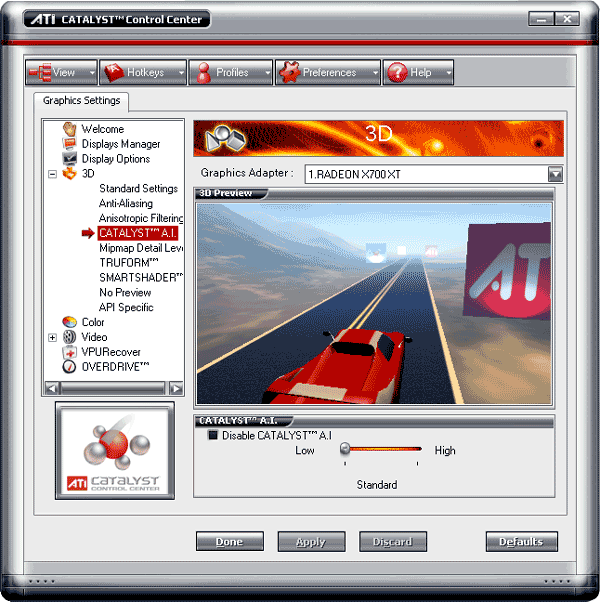

    Мы видим настройки, называемые CATALYST A.I. Это включение так называемых оптимизаций работы драйверов под различные игры, а также общего плана оптимизаций фильтраций (трилинейная и анизотропная).

    Есть три градации:

    1. OFF (Disable) — отключение оптимизаций вообще. Обещается неиспользование в этом случае каких-либо оптимизаций с фильтрациями и очень упрощенный алгоритм оптимизаций под приложения.
    2. LOW (Standart) — работают оптимизации под приложения, и также осуществляется легкая оптимизация фильтраций
    3. HIGH (Advanced) — все оптимизации работают в полную силу.

    Ниже в разделе анализа скорости мы приведем результаты включения всех трех режимов на примере X700XT с точки зрения производительности. Качественный аспект разберем в следующем материале.

    По данным из ATI пока задействованы оптимизации под следующие игры:

    • Doom 3: CATALYST A.I. подменяет шейдер освещения на математический эквивалент, но работающий более эффективно. Эта оптимизация увеличивает производительность в некоторых сценах.
    • Half Life 2 Engine (currently available in the Counter Strike source beta release): CATALYST A.I. включает улучшенное кэширование текстур для этого движка, что позволяет увеличить скорость, особенно при активной анизотропии в высоких разрешениях.
    • Unreal Tournament 2003/Unreal Tournament 2004: The CATALYST драйвер модифицируется так, что анизотропная фильтрация (или ее комбинации с би- и трилинейкой) всегда определяется приложением, и игра сама у себя включает эти функции. В предыдущих драйверах, если пользователь включал анизотропию через драйвер, то только первый уровень текстурирования обрабатывался трилинейкой. Начиная с этой версии драйверов, все текстурные слои будут обрабатываться. Для этих же игр гарантируется улучшенный уровень анализа текстурирования (в частности, относится ко всем RADEON X-продуктам) для увеличения производительности без потерь в качестве. RADEON 9800, RADEON 9700, и RADEON 9500 серии продолжат работать в прежнем режиме (то есть, как это было до A.I.)
    • Splinter Cell, Race Driver, Prince of Persia, Crazy Taxi 3 — для этих игр оптимизации A.I. сводятся к жесткому запрету режима АА, которые эти игры не поддерживают (то есть, даже если пользователь случайно форсировал АА в драйвере, то при активном A.I. ничего не случится, драйвер сам определит игру и выключит АА, если это необходимо). Раньше в таких ситуациях можно было наблюдать глюки или даже падения игр.

    Итак, вроде очень полезная штука. Исследования скорости нам это подтвердят. А вот что происходит с качеством, узнаем позже.

    Если продолжить рассматривать CCC, то наверно интересной закладкой будет сводная по всем основным переключениям:

    Я бы рекомендовал начинать управлять 3D с этой закладки. Хотя на тех, где происходит регулировка отдельных функций, есть свои плюсы, хотя бы в том, что через небольшой трехмерный сюжет, постоянно зацикленный в окне, можно видеть активацию той или иной функции.

    Отдельно хочется отметить больший комфорт по управлению частотами дискретизации (вертикальной развертки):

    И более дружественный интерфейс по работе с ТВ:

    Но есть и очень большие минусы в работе CCC. Прежде всего, это очень раздражающая медлительность интерфейса. После смены того или иного переключателя и нажатия APLLY программу «плющит и колбасит» где-то полминуты, при этом иногда возникает ощущение, что она зависла, и потом все восстанавливается. Нервных пользователей это может ввести или в ступор, или в психоз, или в решение выкинуть это ПО.

    Так что для программистов ATI есть много вопросов, над которыми нужно работать.

    В ДИАГРАММАХ, имеющих надпись ANIS16x, результаты у GeForce FX 5950 Ultra и GeForce PCX5900/5750 получены при активной ANIS8x.

    Особо отмечу, что по умолчанию оптимизации работы драйверов включены и установлены в положение LOW/STANDART, поэтому основные сравнения с конкурентами были сделаны именно в этом режиме работы X700XT.

    Результаты тестов

    Перед тем, как кратко дать оценку качеству в 2D, я еще раз поясню, что на настоящий момент НЕТ полноценной методики объективной оценки этого параметра по следующим причинам:

    1. Практически у всех современных 3D-акселераторов качество 2D может сильно зависеть от конкретного экземпляра, а отследить все карты невозможно физически;
    2. Качество 2D зависит не только от видеокарты, но и от монитора, соединительного кабеля;
    3. В последнее время огромное влияние на этот параметр стали оказывать связки: монитор-карта, то есть, встречаются мониторы, "не дружащие" с теми или иными видеокартами.

    Что касается протестированного экземпляра, то совместно с Mitsubishi Diamond Pro 2070sb плата продемонстрировала отменное качество в следующих разрешениях и частотах:

    ATI RADEON X700XT 1600x1200x85Hz, 1280x1024x120Hz, 1024x768x160Hz


    [ Следующая часть (2) ]



    Благодарим представительство компании ATI в России за предоставление видеокарты




    27 сентября 2004 Г.

    ATI RADEON X700XT (RV410): 1 - .

    ATI RADEON X700XT (RV410)

    1 —


    4. , , 2D
    5. D3D RightMark
    6. 3DMark03: FillRate Multitexturing
    7. 3DMark03: Vertex Shaders
    8. 3DMark03: Pixel Shaders
    9. : Quake3 ARENA
    10. : Serious Sam: The Second Encounter
    11. : Return to Castle Wolfenstein
    12. : Code Creatures DEMO
    13. : Unreal Tournament 2003
    14. : Unreal II: The Awakening
    15. : RightMark 3D
    16. : TRAOD
    17. : FarCry
    18. : Call Of Duty
    19. : HALO: Combat Evolved
    20. : Half-Life2(beta)
    21. : Splinter Cell
    22. : DOOM III
    23. : 3DMark03 Game1
    24. : 3DMark03 Game2
    25. : 3DMark03 Game3
    26. : 3DMark03 Game4
    27. : 3DMark03 MARKS


    , NVIDIA GeForce 6600-, « ». X700 , — RV410.

    PCI-Express, AGP- ( ) . , 99% AGP-, , , . , , AGP-.

    , NVIDIA ( HSI-, AGP-PCI-E ), ATI, .

    , ATI RADEON 9800 PRO AGP-, 700 PCI-E , , 9800 PRO , 200 . ATI 150 . , PCB 256- . , , 9800 Platinum Edition 128- . «», , . ATI 150-250 AGP- , , NVIDIA GeForce 6600 AGP-, .

    , , , , AGP-, RADEON X700XT GeForce 6600GT.

    RADEON X700XT/PRO (RV410)

    1. RV410
    2. 110 (TMSC, low-k, )
    3. 120
    4. F ( , )
    5. 128 ( ) (!)
    6. 256 DDR/GDDR-2/GDDR-3
    7. PCI-Express 16x ( ATI PCI-Express->AGP 8 AGP )
    8. 8 ,
    9. , 8 (, , )
    10. 16 MSAA (.. MSAA 2 )
    11. «» ;
    12. MSAA 2x/4x/6, . MSAA . MSAA (Temporal AA);
    13. 16
    14. 6 (!)
    15. 2.0
    16. 2.0 — .. 2.0.b
    17. , 2.0
    18. , (.. 3Dc, 4:1).
    19. , FP16 FP32 .
    20. FP ()
    21. MRT
    22. 2 RAMDAC 400
    23. 2 DVI
    24. TV-Out TV-In ( )
    25. — ( , )
    26. 2D GDI+

    RADEON X700XT

    1. 475
    2. 1,05 (2*525 )
    3. 128
    4. GDDR3
    5. 128 ( 256)
    6. 16,8 .
    7. 3,8 .
    8. 3,8 .
    9. VGA (D-Sub) DVI-I
    10. TV-Out
    11. 70 (.. PCI-Express , 300 )

    , RV410:

    • RADEON X700XT: 475/525 (1050) MHz, 128/256MB GDDR3, PCI-Express x16, 8 6 ($199 — 128- $249 — 256-) — NVIDIA GeForce 6600GT;
    • RADEON X700 PRO: 425/430 (860) MHz, 128/256MB GDDR3(?), PCI-Express x16, 8 6 ($149 — 128- $199 — 256-) — NVIDIA GeForce 6600;
    • RADEON X700: 400/350 (700) MHz, 128/256MB DDR, PCI-Express x16, 8 6 ($99 — 128- $149 — 256-) — NVIDIA GeForce PCX5900 X600XT;



    , R420 , , , — RV410 ( ) , R420. , NV40/NV43. , , . RV410 R420 — ( ), — .

    , 6 ( — DCC ) , ( ) , ( 22 ). NV43 PCI Express (.. ) , AGP 8 ( ) PIC-E -> AGP ( ), ATI.

    , — 128 — NV43, .

    , — RADEON X800 XT. :

    ,

    , , NV4X R4XX:

    Pixel/
    Vertex

    Fillrate
    Mpix.

    NVIDIA

    6800 U

    NV40

    16/6

    256 (4 × 64)
    GDDR3 1100

    35.2

    6400

    400

    6800 GT

    NV40

    16/ 6

    256 (4 × 64)
    GDDR3 1000

    32.0

    5600

    350

    6800

    NV40

    12/5

    256 (4 × 64)
    DDR 700

    22.4

    3900

    325

    6800 LE

    NV40

    8/4

    256 (464)
    DDR 700

    22.4

    2560

    325

    6600 GT

    NV 43

    8/3

    128 (264)
    GDDR 3 1000

    16

    4000

    500

    6600

    NV43

    8/3

    128 (264)
    DDR 500-600-700

    <11.2

    2400

    300

    ATI

    X800 XT/PE

    R42X

    16/6

    256 (4 × 64)
    GDDR3 1000/1100

    32/35.2

    8000/8320

    500/520

    X800 PRO

    R42X

    12/6

    256 (4 × 64)
    GDDR3 900

    28.8

    5700

    475

    X800 SE

    R42X

    8/6

    256 (4 × 64)
    DDR 700

    22.4

    3400

    425

    X700 XT

    RV410

    8/6

    128 (256 )(264)
    GDDR3 1050

    16.8

    3800

    475

    X700 PRO

    RV410

    8/6

    256 (128 ) (264)
    GDDR3 964

    13.8

    3360

    420

    X700

    RV410

    8/6

    128 (256 ) (264)
    DDR 700

    11.2

    3200

    400

    X600 XXX

    , ? , , X700 6600 , , — (, ATI ) MSAA. , .

    128 — , , , 256 128 , DDR GDDR3 . , , 256 , , . NVIDIA ATI, , 128 GDDR3. , — (8 , 475 ) - .

    , Ultra NVIDIA — 110 , 550 600 , 1100 1200 ( ) 6600 Ultra. ?

    RV410, , , , , . , — ( NV43, . — , ..

    , NV43, , , 4 , RV410 R420 . , RV410 . NVIDIA, ALU, , , Z , RV410 . , 3.8 , RV410 NV43 .

    6 . DCC , — , OpenGL — NVIDIA. , 3.0 — , ATI. , 6 RV410 DCC . , .

    .

    , R420, . , . NV43:
    1. 8 .
    2. 16 MSAA ( NV43 8)
    3. 6 , , DCC
    4. (2.0b)
    5. , , DCC .



    , : NV40/R420. , RV410 R420 ( ).

    - , GPU ATI RADEON X800 (R420) NVIDIA GeForce 6800 (NV40)

    , 1- , . (3D- ).

    , reference card RADEON X700XT.



    ATI RADEON X700XT


    PCI-Express x16, 128  GDDR3 SDRAM 4- PCB.
    ATI RADEON X700XT
    Samsung (GDDR3). 2.0 ns, 500 (1000) , 525 (1050) . GPU — 475 MHz. — 128 bit. — 81. — 6.


    ,
    ATI RADEON X700XT ATI RADEON X600XT
    ATI RADEON X800


    ,
    ATI RADEON X700XT/6600 ATI RADEON X600XT
    ATI RADEON X800


    , X600XT, , X700XT PCB 256- . RAGE Theater (VIVO).

    .

    ATI RADEON X700XT

    . ? , , ATI , . , , ! ! — , — . .

    : ! , . .

    , , , ATI — .

    , . RV410 R350. R350? 8- , 2 . — 0.15 , RV410 0.11 .





    , . . , , - . …

    . RivaTuner - RV410. , , , . , - :

    , 60 , «», , . , , .

    RivaTuner , , — 55-56% .

    , , . ? , ATI .

    :

      Pentium4 Overclocked 3200 MHz (Prescott)
      • Intel Pentium4 3600 MHz (225MHz × 16; L2=1024K, LGA775); Hyper-Threading
      • ABIT AA8 DuraMAX i925X;
      • 1 GB DDR2 SDRAM 300MHz;
      • WD Caviar SE WD1600JD 160GB SATA.
    • Athlon 64 3400+
      • AMD Athlon 64 3400+ (L2=1024K);
      • ASUS K8V SE Deluxe VIA K8T800;
      • 1 GB DDR SDRAM PC3200;
      • Seagate Barracuda 7200.7 80GB SATA.
    • Windows XP SP2; DirectX 9.0c;
    • ViewSonic P810 (21") Mitsubishi Diamond Pro 2070sb (21").
    • ATI 6.483 (CATALYST 4.10beta); NVIDIA 65.76.
    • :
      1. NVIDIA GeForce FX 5950 Ultra, 475/950 MHz, 256MB DDR, AGP
      2. NVIDIA GeForce 6800 Ultra, 425/1100 MHz, 256MB GDDR3, AGP
      3. NVIDIA GeForce 6800 Ultra, 400/1100 MHz, 256MB GDDR3, AGP
      4. NVIDIA GeForce 6800 GT, 350/1000 MHz, 256MB GDDR3, AGP
      5. ASUS V9999GE (NVIDIA GeForce 6800, 350/1000 MHz, 256MB GDDR3), AGP
      6. NVIDIA GeForce 6800, 325/700 MHz, 128MB DDR, AGP
      7. NVIDIA GeForce 6800LE, 325/700 MHz, 128MB DDR, AGP
      8. NVIDIA GeForce PCX5900, 350/550 MHz, 128MB DDR, PCI-E
      9. NVIDIA GeForce PCX5750, 425/500 MHz, 128MB DDR, PCI-E
      10. NVIDIA GeForce 6600GT, 500/1000 MHz, 128MB GDDR3, PCI-E
      11. ATI EADEON 9800 PRO, 380/680 MHz, 128MB DDR, AGP
      12. ATI EADEON 9800 XT, 412/730 MHz, 256MB DDR, AGP
      13. ATI EADEON X800 XT PE, 520/1120 MHz, 256MB DDR, AGP
      14. ATI EADEON X800 XT, 500/1000 MHz, 256MB DDR, AGP
      15. ATI EADEON X800 PRO, 475/900 MHz, 256MB DDR, AGP
      16. ATI EADEON X800 XT, 500/1000 MHz, 256MB DDR, PCI-E
      17. ATI EADEON X600 XT, 500/760 MHz, 128MB DDR, PCI-E

    VSync .

    , RADEON X700, ATI . CATALYST Control Center, , 4.9. ? : CCC , 3D.

    . , CCC , . Microsoft .NET 1.1, 24 . .

    ? . . ( ) GIF- (920!), CCC.

    , :

    , CATALYST A.I. , ( ).

    :

    1. OFF (Disable) — . - .
    2. LOW (Standart) — ,
    3. HIGH (Advanced) — .

    X700XT . .

    ATI :

    • Doom 3: CATALYST A.I. , . .
    • Half Life 2 Engine (currently available in the Counter Strike source beta release): CATALYST A.I. , , .
    • Unreal Tournament 2003/Unreal Tournament 2004: The CATALYST , ( - ) , . , , . , . ( , RADEON X-) . RADEON 9800, RADEON 9700, RADEON 9500 ( , A.I.)
    • Splinter Cell, Race Driver, Prince of Persia, Crazy Taxi 3 — A.I. , ( , , A.I. , , ). .

    , . . , .

    CCC, :

    3D . , , , , , , .

    ( ):

    :

    CCC. , . APLLY « » - , , , . , , .

    ATI , .

    , ANIS16x, GeForce FX 5950 Ultra GeForce PCX5900/5750 ANIS8x.

    , LOW/STANDART, X700XT.

    , 2D, , :

    1. 3D- 2D , ;
    2. 2D , , ;
    3. : -, , , " " .

    , Mitsubishi Diamond Pro 2070sb :

    ATI RADEON X700XT 1600x1200x85Hz, 1280x1024x120Hz, 1024x768x160Hz


    [ (2) ]



    ATI

    27 2004 . ,

    Новости

    Раздел новостей >
    Попробовать новый дизайн       Подробнее

    Copyright © 1997—2024.

    О сайте

    Адрес для связи info@ixbt.com

    Наши проекты
    Полезные ссылки
    Связь с администрацией

    Нашли ошибку? Выделите текст и нажмите Shift+Enter.

    Copyright © 1997-2024
