Особенности работы TV-out на видеокартах последнего поколения от S3 Graphics


Кто не рискует, тот не выигрывает.
Одно утверждение

Использование возможностей современных видеокарт для вывода изображения на ТВ давно уже стало привычным явлением. Мы неоднократно писали об особенностях подключения и работы TV-out у продукции основных игроков на этом рынке — ATI и NVIDIA. На данный момент ситуация с выводом на ТВ, в отличие от 3D-технологий, стабилизировалась, новые поколения видеокарт ведущих производителей в этой части практически не несут заметных изменений.

Компания S3 Graphics, несколько лет назад сошедшая с арены 3D-борьбы и поглощенная VIA Technologies, не так давно заявила о себе, выпустив новые чипсеты. Производительность, качество и возможности 3D-графики видеокарты S3 Delta Chrome S8 уже рассматривались в соответствующем обзоре. Мы же посмотрим, что может предложить S3 желающим подключить компьютер с такой видеокартой к телевизору.

Cпецификации

Возможностям обработки и вывода видеоизображения в новых продуктах S3 уделила немало внимания. Перечислим основные особенности.

  • Интегрированный HDTV Encoder
  • Поддержка HDTV-разрешений 480p/720p/1080i/1080p при компонентном (YPbPr) подключении (480i при подключении к S-Video/композитному выходу)
  • Стандарты NTSC US, NTSC Japan, PAL
  • Управление фильтром мерцания (Flicker Filter Control)
  • Горизонтальное/вертикальное масштабирование (overscan/underscan)
  • Полная поддержка преобразования RGB -> YUV с возможностью регулировки оттенка, насыщенности и контраста
  • Отключаемая блокировка соотношения сторон (Aspect Ratio)
  • Вывод тестовых изображений для настройки (TV Test Patterns)
  • Адресация до 256 МБ под буфер кадра
  • Поддержка Macrovision
  • Технология Chromotion Programmable Video Engine, включающая в себя следующее:
    • Декодирование MPEG-2/4 с аппаратной поддержкой IDCT и компенсации движения
    • Поддержка DXVA (Microsoft DirectX Video Acceleration)
    • Использование пиксельных шейдеров 2.0 для аппаратной поддержки IDCT
    • Аппаратный пост-процессинг WMV (Windows Media Video)
    • Поддержка Microsoft's Video Mixing Renderer (VMR)
    • Технология попиксельного адаптивного деинтерлейсинга Advanced Deinterlacing Technique (ADT)
    • Программируемый фильтр масштабирования 4×4, вычисляющий цвет в заданной точке с использованием значений цвета 16 ближайших точек. Фильтр может применяться к данным в формате Y/C и RGB, а также использоваться для масштабирования изображения
    • Наложение эффектов на видеоизображение ArtisticLicense
Интересующиеся дополнительной информацией о DXVA, IDCT и разновидностях деинтерлейсинга могут обратиться к материалу «Введение в особенности просмотра DVD видео на персональных компьютерах с картами RADEON».

Впрочем, нелишним будет привести полный список материалов по этому вопросу.

Обсуждение данных вопросов проводится в конференции в следующих темах:

Организация подключения к телевизору

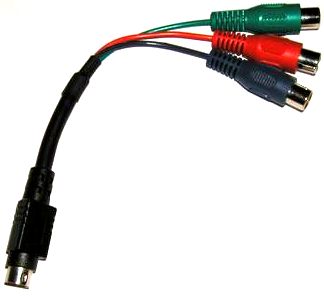

Напомним, что последнее поколение карт от S3 штатно поддерживает компонентное подключение. Соответствующий кабель должен входить в поставку карты.

Как и на видеокартах от ATI, используется разъем 7-pin, однако, похоже, что композитный сигнал, в отличие от ATI, с отдельного контакта не снимается. Для подключения к S-Video можно использовать стандартный кабель 4-pin, тут от общепринятых спецификаций не отходили.

Одновременная работа дисплеев возможна как при подключении монитора к аналоговому разъему D-Sub, так и к DVI, так что обязательного подключения монитора к разъему DVI, как это было в свое время у NVIDIA, не требуется.

Настройка

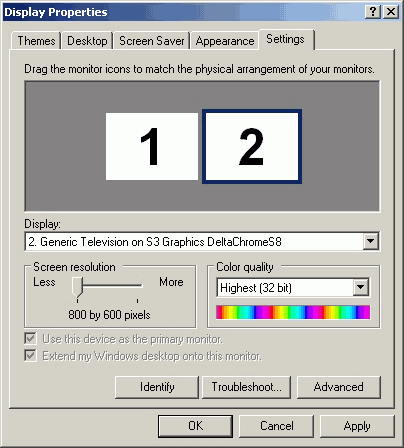

Согласно устоявшимся стандартам, работа вторичного дисплея возможна как в режиме Clone, так и в режиме расширенного рабочего стола Extended Descktop.

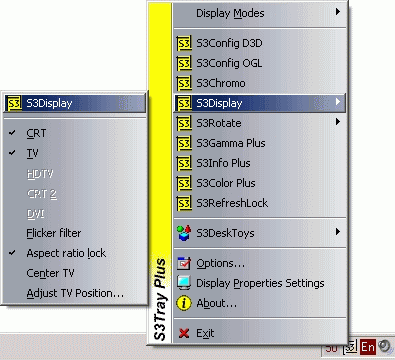

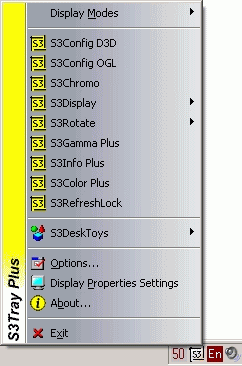

Традиционно для продукции S3 практически все настройки доступны посредством иконки S3Tray Plus в системном трее.

Это касается и работы со вторым дисплеем.

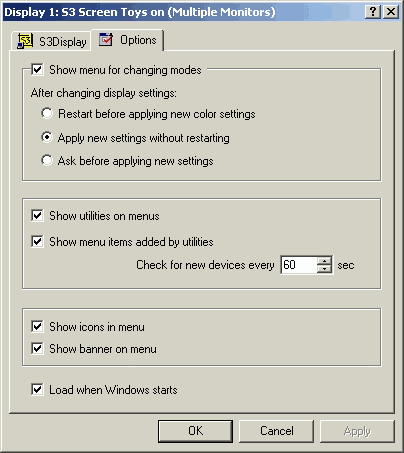

В дебрях меню скрывается любопытная опция проверки нового устройства через определенный промежуток времени.

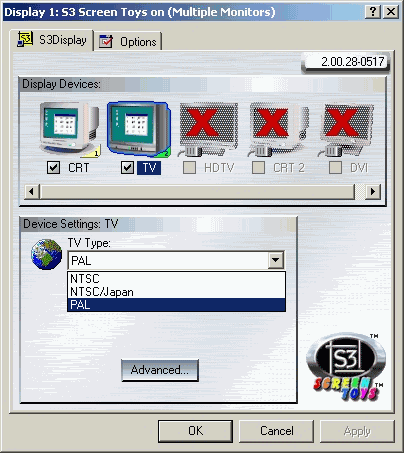

Настройки подключенного устройства начинаются с выбора видеостандарта.

Кнопка Advanced скрывает основные опции.

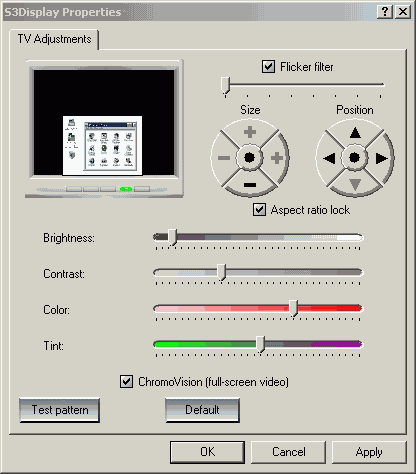

Программисты S3 уместили на одной панели настройки геометрии, позиционирования, фильтр мерцания, блокировку соотношения сторон. При этом здесь же осталось место для регулировки яркости, контраста, цветности и оттенка.

Кнопка Test Pattern запускает перебор нескольких стандартных тестовых изображений. Надо сказать, такой упрощенный аналог Nokia Monitor Test может быть реально полезен при настройке.

Пожалуй, пришло время поговорить об основной проблеме, возникающей при подключении компьютера к телевизору. Конечно, речь пойдет о бордюрах. Надо сказать, по сравнению с конкурентами, ситуация выглядит, мягко говоря, нетипично.

Так, в разрешении 800×600 в обоих стандартах NTSC бордюры присутствуют со всех сторон. Переключение на PAL избавляет от бордюров сверху и снизу, но оставляет бордюры по бокам. При этом полноценная работа фильтра мерцания возможна только при максимальных размерах окна. Переход на 1024×768 неожиданно приводит к появлению overscan, зато неактивными становятся настройки размера (!), да и работа фильтра мерцания сводится только к его включению/выключению (!).

Воспроизведение видео на вторичном дисплее в полноэкранном режиме у S3 получило название ChromoVision. Забавной особенностью этого режима стало отображение курсора мыши при его перемещении в области видеоизображения. Видимо, это является следствием обработки видеопотока чипом.

Качество TV-out у S3 заслуживает высокой оценки. Четкость изображения даже при включенном фильтре мерцания выше, чем, например, у видеокарт от ATI. С цветопередачей также все в порядке. Похвально.

Работа с HDTV

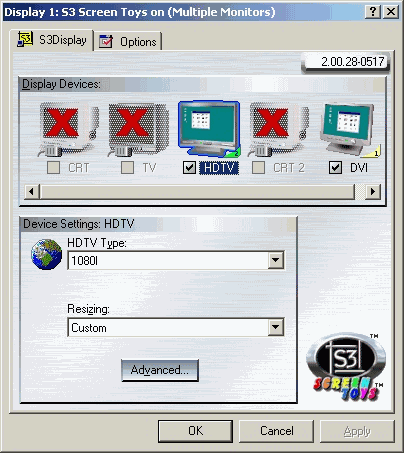

При подключении HDTV настройки дисплея претерпевают некоторые изменения.

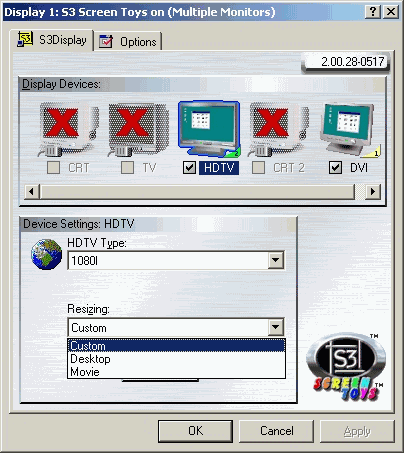

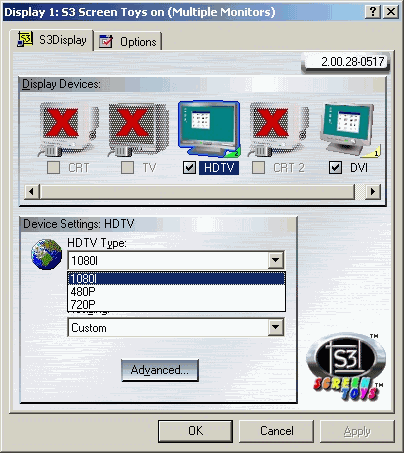

Появляется выбор разрешения

и настройки масштабирования, имеющие предустановки для вывода рабочего стола и воспроизведения фильмов.

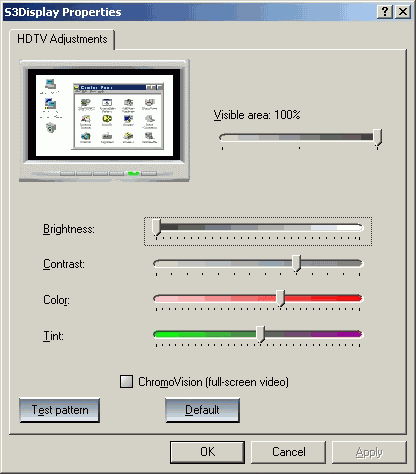

Место настройки фильтра мерцания (HDTV Encoder имеет свой постоянно действующий алгоритм) занимает настройка плавного overscan Visible area.

Отметим, что работа с HDTV возможна только в своеобразной вариации режима Clone с экстраполяцией разрешения на мониторе, расширенный рабочий стол в данном случае недоступен.

Дополнительные возможности

Даже младшие модели современных процессоров справляются с декодированием MPEG-2 без особых усилий. Так что, выигрыш нескольких процентов загрузки ЦПУ при использовании специально оптимизированной версии WinDVD 5 на практике может послужить, разве что, доказательством наличия вышеупомянутой аппаратной поддержки.

Но S3 приберегла несколько козырей.

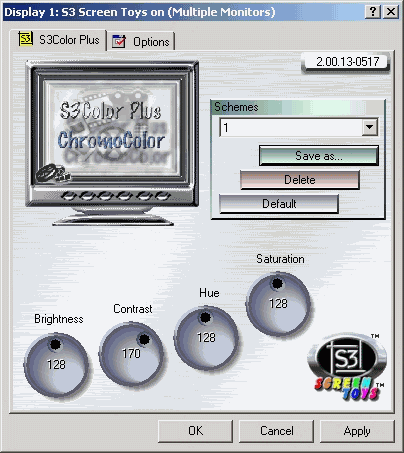

Функция S3Color Plus позволяет дополнительно настроить цветовые параметры выводимого изображения.

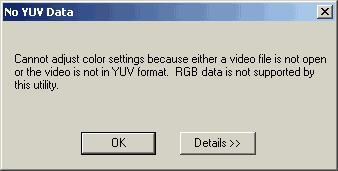

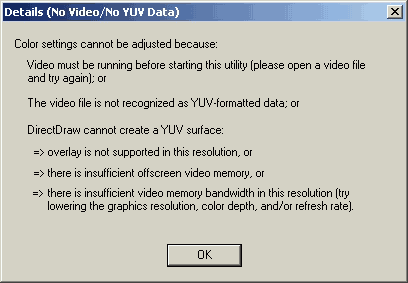

При этом поддерживается сохранение параметров в виде схем. Настройка работает только при наличии воспроизводимого видео, в противном случае, выводится соответствующее предупреждение.

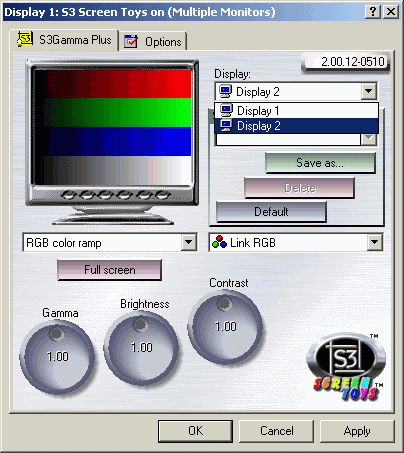

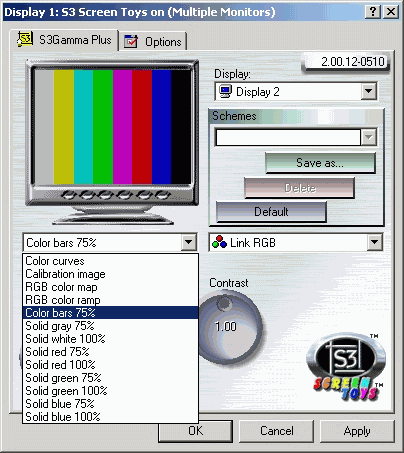

S3Gamma Plus позволяет настроить яркостные параметры, причем, для каждого дисплея отдельно.

Возможна калибровка по тестовым изображениям.

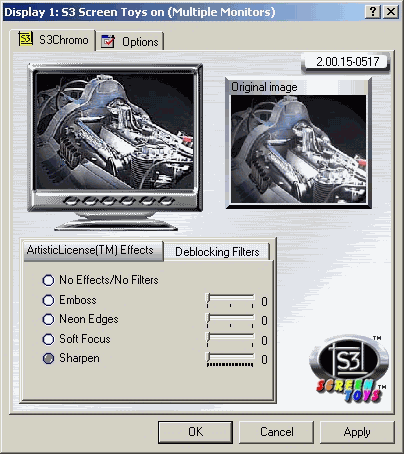

На сладкое осталось наложение эффектов ArtisticLicense.

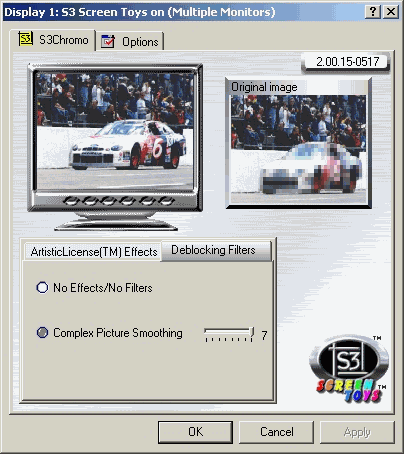

а также сглаживание Deblocking Filters.

Покажем работу этой функции на конкретных примерах.

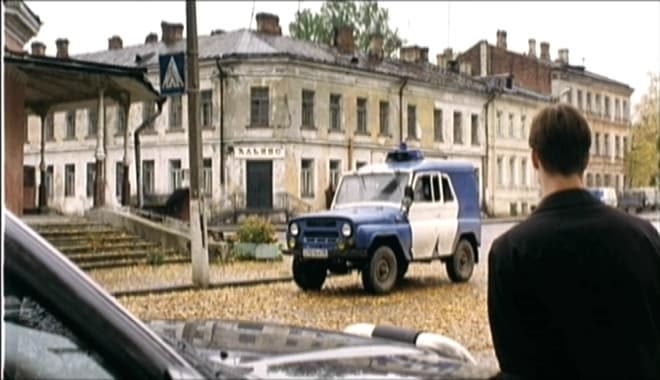

Оригинальное изображение

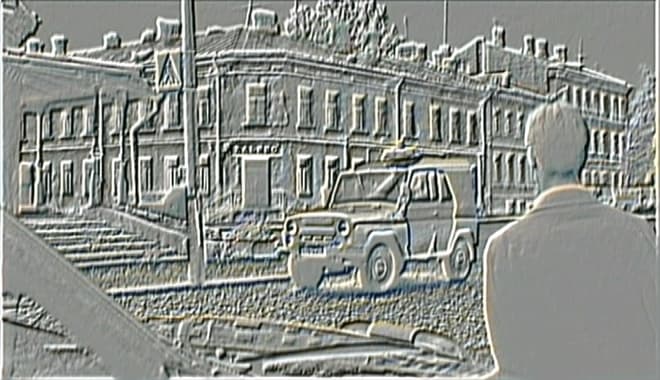

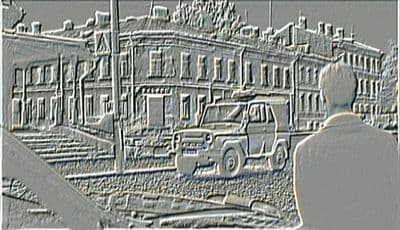

Выдавливание (Emboss)

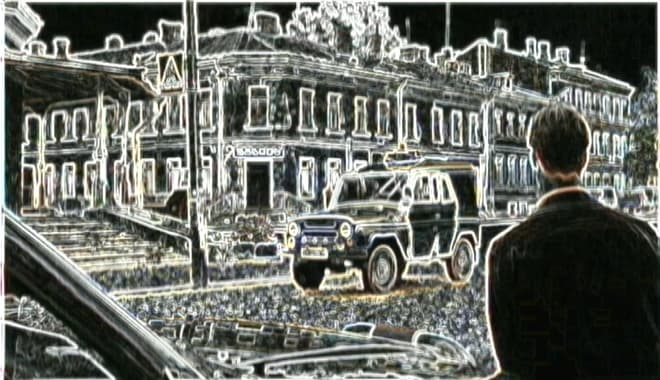

Неоновые грани (Neon Edges)



Смягчение (Soft Focus)

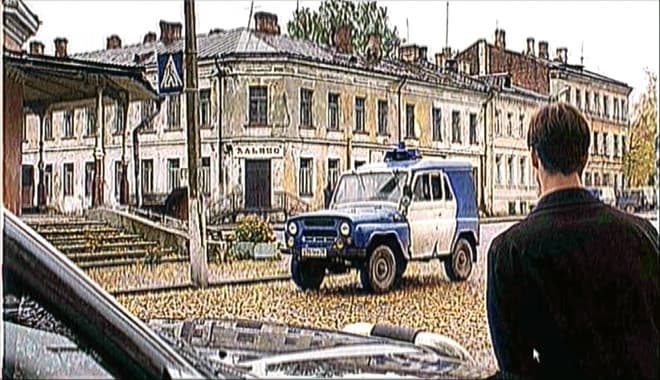

Четкость (Sharpen)



Сглаживание (Deblocking Filters)



Если такие эффекты как Neon Edges и Emboss несут, скорее, эстетическую нагрузку и служат, в основном, для демонстрации возможностей чипа, то средние настройки Deblocking Filters, неплохо помогают при просмотре MPEG-4. Пользу от увеличения четкости тоже оспорить трудно. Изменение нагрузки на процессор зависит от выбираемого эффекта. Так, применение Deblocking Filters к DVD сказывается на производительности не очень хорошим образом, с другой стороны, вероятность такого использовании этой возможности не слишком отличается от нуля.

Организация виртуальных рабочих столов

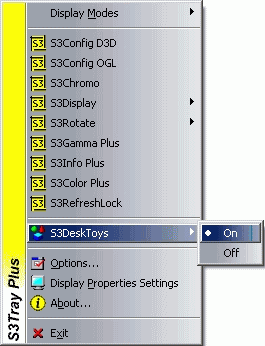

Создание и настройка виртуальных рабочих столов доступны только с помощью S3Tray Plus, где эта функция носит несколько легкомысленное название S3DeskToys.

После этого в трее появляется еще одна иконка,

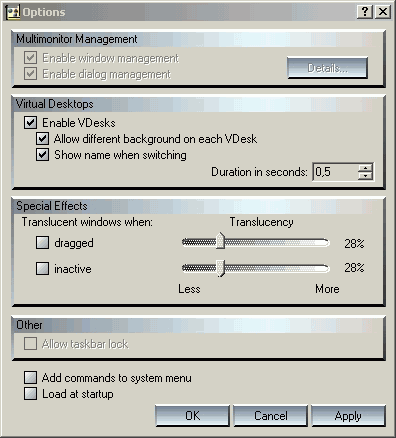

с помощью которой можно вызвать как общие настройки,

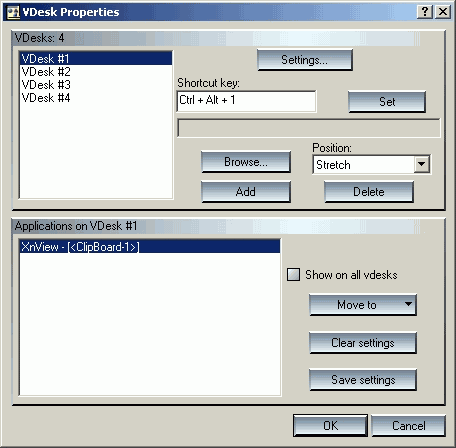

так и настройки каждого виртуального рабочего стола.

Выводы

У S3 Graphics, действительно, получился очень интересный продукт. Пусть DeltaChrome S8 и младшая модель DeltaChrome S4 Pro временами уступают конкурентам в 3D-приложениях, но возможности работы с видеоизображением у этого поколения продукции S3 Graphics на данный момент не имеют аналогов среди конкурентов. Не совсем понятную логику борьбы с бордюрами в разрешении 800×600 компенсирует их отсутствие в 1024×768, штатная возможность компонентного подключения и очень интересные дополнительные функции. Остается только надеяться, что следующие чипы от S3, все-таки, заинтересуют производителей, и мы увидим в продаже видеокарты на их базе. С учетом все большего распространения мультимедийных компьютеров, количество потенциальных покупателей вполне может оказаться достаточным для коммерческого успеха.



Автор выражает благодарность компании VIA Technologies, Inc.
и лично Александру Лихтману за предоставленную видеокарту
и понимание в трудной ситуации,
а также
Илье Гаврилову aka illy# за возможность
тестирования HDTV-подключения
