Три решения Raritan для KVM-over-IP

Dominion KX2-101-V2, Dominion KX3-232 и Dominion KX3-UST


Нам уже доводилось рассматривать решения KVM-over-IP компании Raritan, но было это больше десяти лет назад, и возникло подозрение, что с тех пор в данной области появилось много нового и интересного. Мы воспользовались любезностью компании Ниеншанц-Автоматика, предоставившей нам оборудование для тестирования, и удовлетворили свое любопытство.

Спойлер: оказалось, что любопытного действительно много.

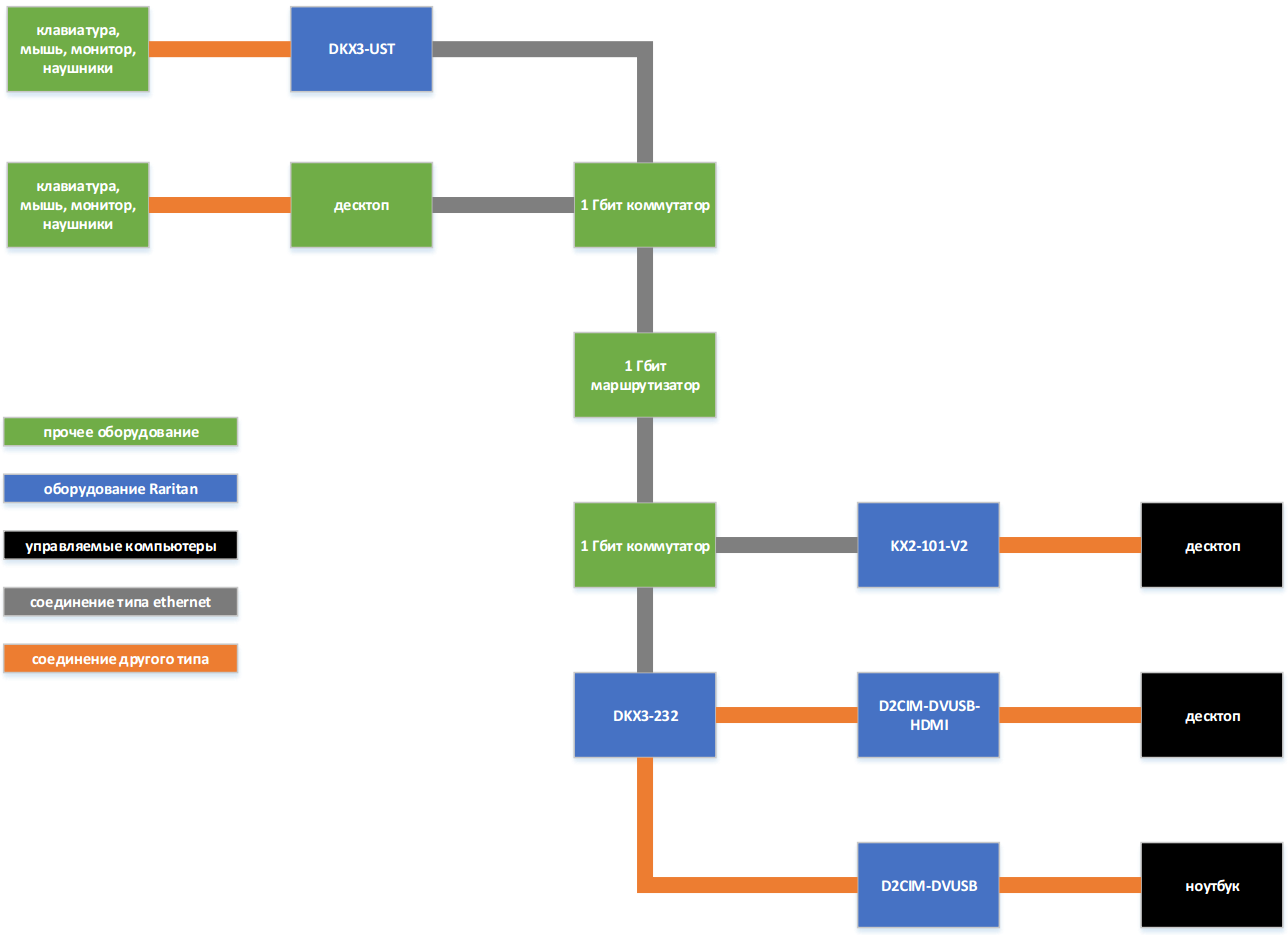

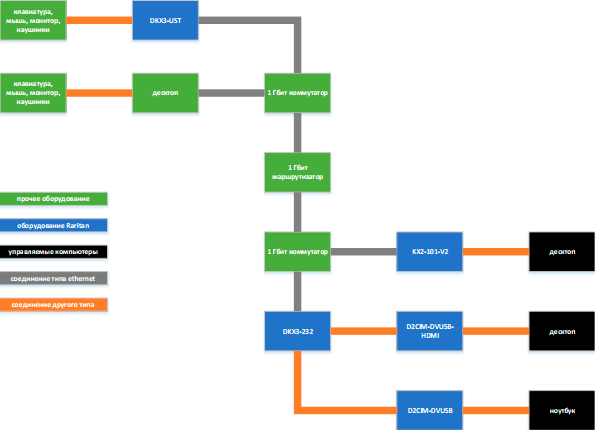

Специально для тестирования в рамках данного материала была сконструирована небольшая компьютерная сеть, карту которой вы можете увидеть ниже.

решения Raritan для KVM-over-IP: Dominion KX2-101-V2, Dominion DKX3-232, Dominion DKX3-UST

Raritan Dominion KX2-101-V2

Эта модель была нам дана в качестве типичного представителя предыдущего поколения KVM-over-IP-переключателей Raritan. Несмотря на это, ее характеристики выглядят вполне прилично и сегодня.

решения Raritan для KVM-over-IP: Dominion KX2-101-V2, Dominion DKX3-232, Dominion DKX3-UST
Производитель Raritan
Модель Dominion KX2-101-V2
Тип KVM-over-IP switch
Страна производства Тайвань
Гарантия 2 года с возможностью расширения
Формфактор Zero-U
Размеры 95×71×24 мм
Диапазон рабочих температур от 0 до 40 °C
Подключение к управляемому ПК D-Sub (VGA), USB, PS/2 (клавиатура), PS/2 (мышь)
Подключение к управляющему ПК RJ-45 (10/100 Мбит/с Ethernet)
Поддерживаемые протоколы IPv6/IPv4 dual stack, TCP/IP, Telnet, SSH, HTTP, HTTPS, secure LDAP, RADIUS, LDAP, DHCP и SNMP v2 & v3
Дополнительные коннекторы Local Admin (DB-9F), Local Video (HD-15F)
Индикаторы работы, сетевой активности
Поддерживаемые разрешения 640×480, 720×400 (для DOS), 800×600, 1024×768, 1152×864, 1280×1024, 1440×900, 1680×1050, 1600×1200, 1920×1080
Протестированная версия firmware 3.7.0.5.2211

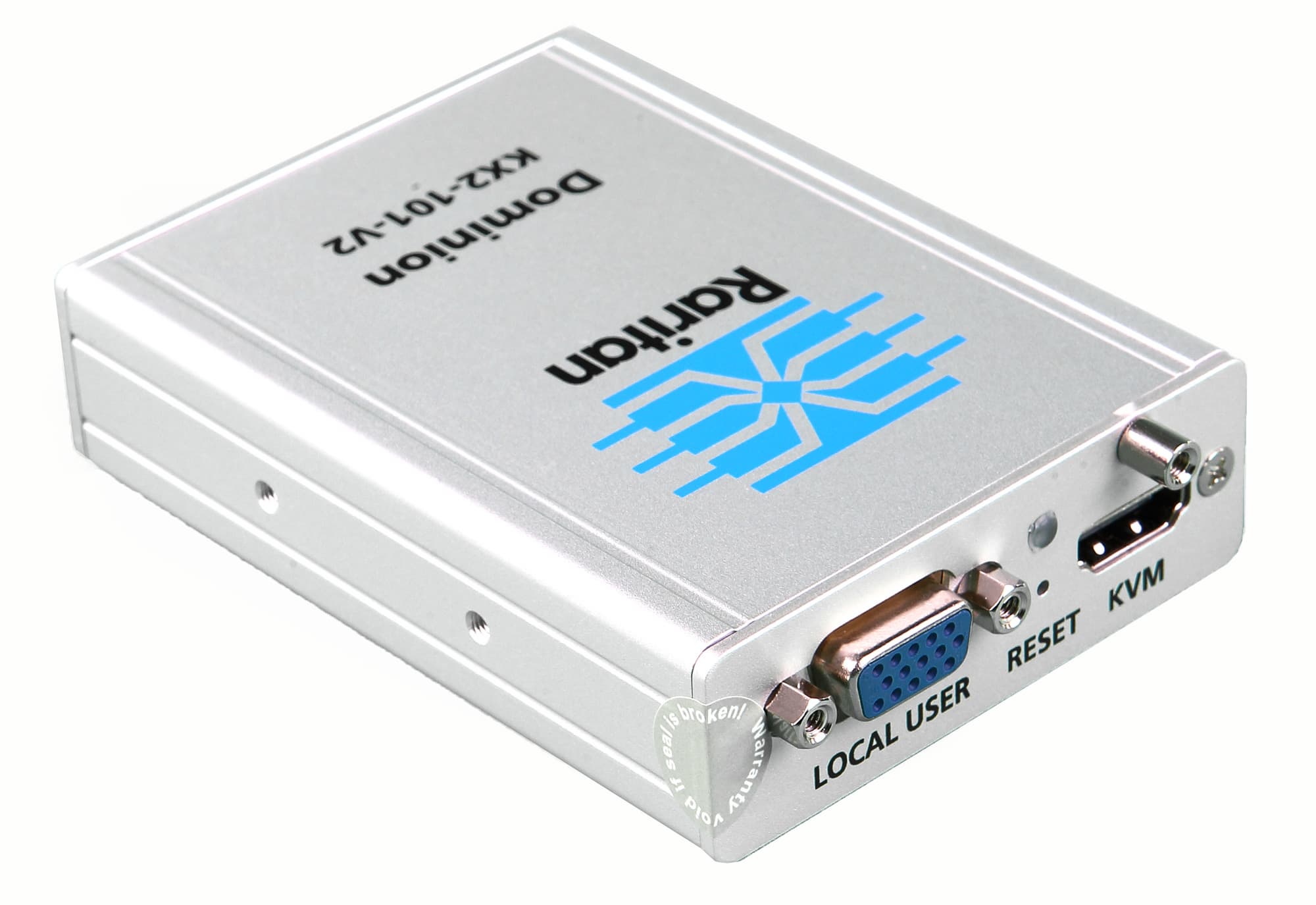

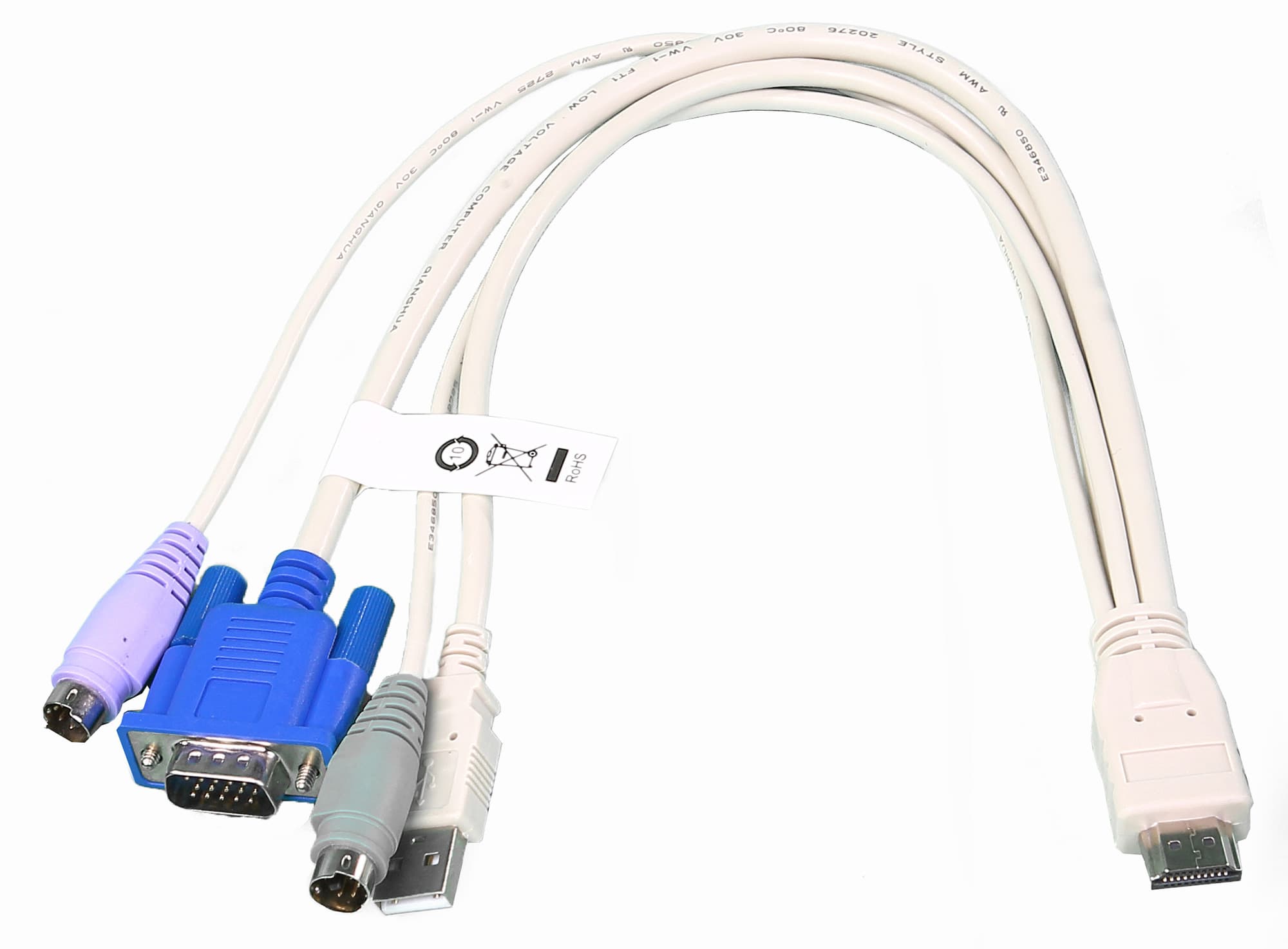

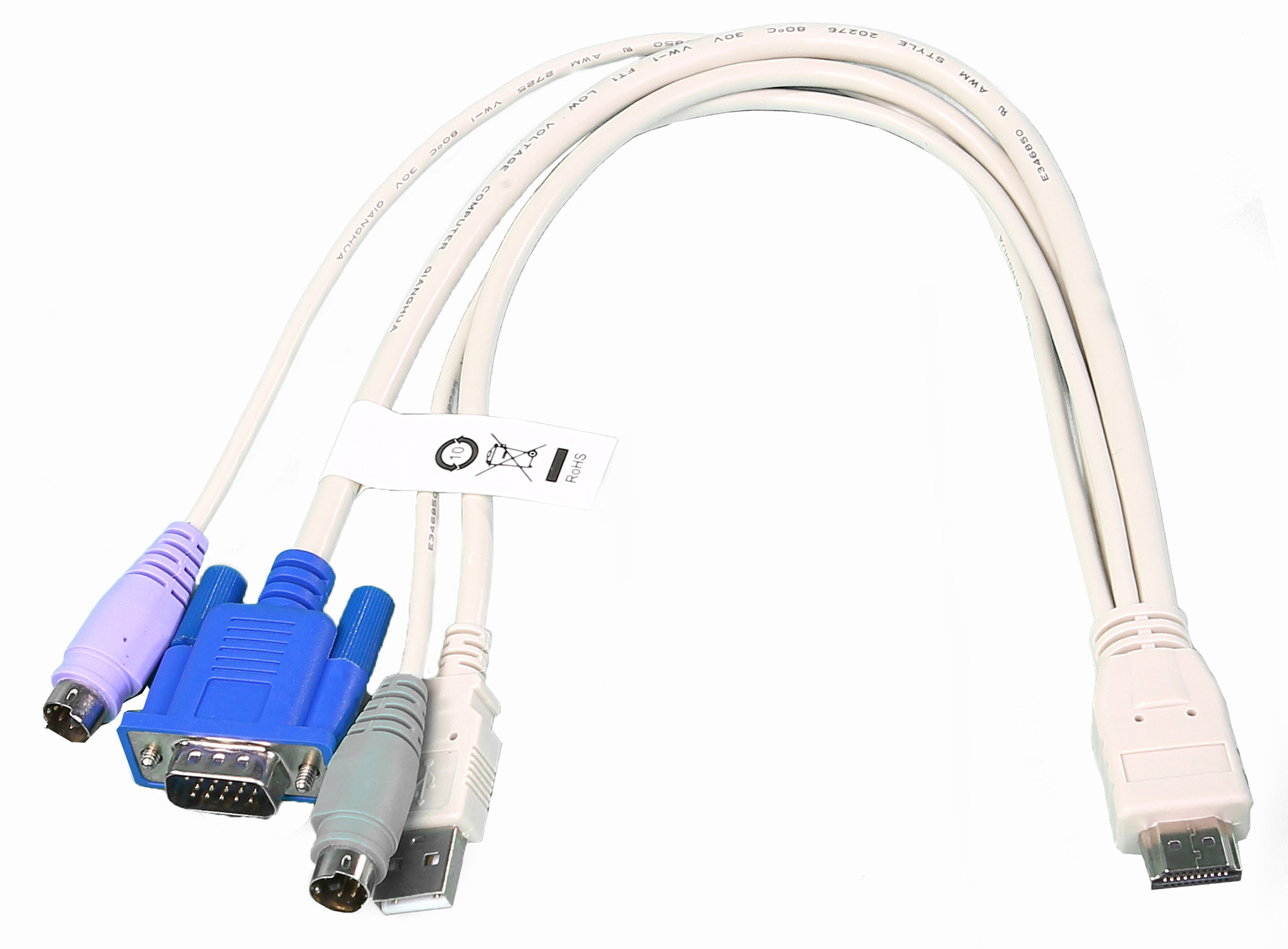

Один такой переключатель обслуживает один управляемый компьютер. К нему подключается кабель, имеющий с одной стороны набор разъемов D-Sub (VGA), USB и два PS/2 — для мыши и клавиатуры. С другой стороны у кабеля всего один разъем для подключения к KVM, внешне 100% схожий с HDMI.

решения Raritan для KVM-over-IP: Dominion KX2-101-V2, Dominion DKX3-232, Dominion DKX3-UST

решения Raritan для KVM-over-IP: Dominion KX2-101-V2, Dominion DKX3-232, Dominion DKX3-UST

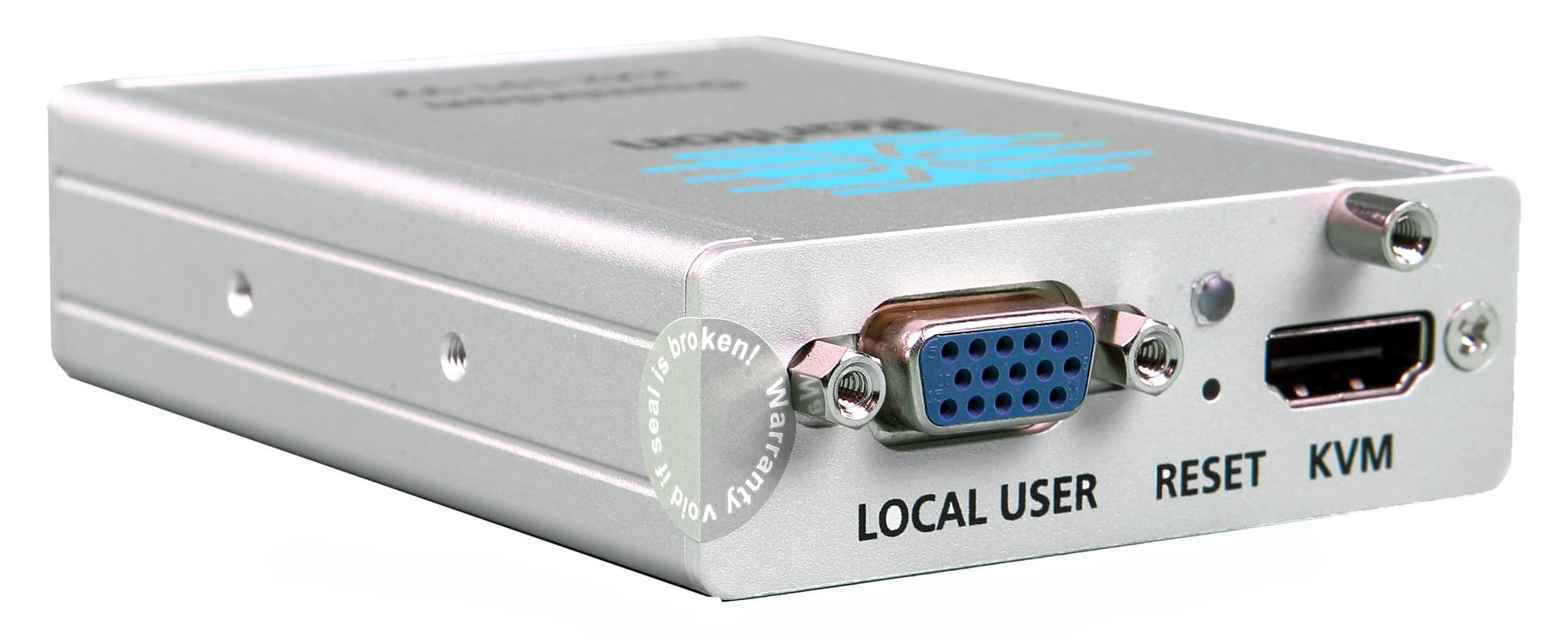

Находящийся тут же разъем Local User типа D-Sub позволяет подключить к KVM локальный монитор.

Как мы в дальнейшем убедились экспериментальным путем, даже если не подключать к управляемому компьютеру оба разъема PS/2, соответствующие устройства без проблем эмулируются по USB. Питание у переключателя внешнее, к универсальному адаптеру 110/220 В прилагается комплект переходников на все наиболее распространенные типы сетевых розеток.

решения Raritan для KVM-over-IP: Dominion KX2-101-V2, Dominion DKX3-232, Dominion DKX3-UST

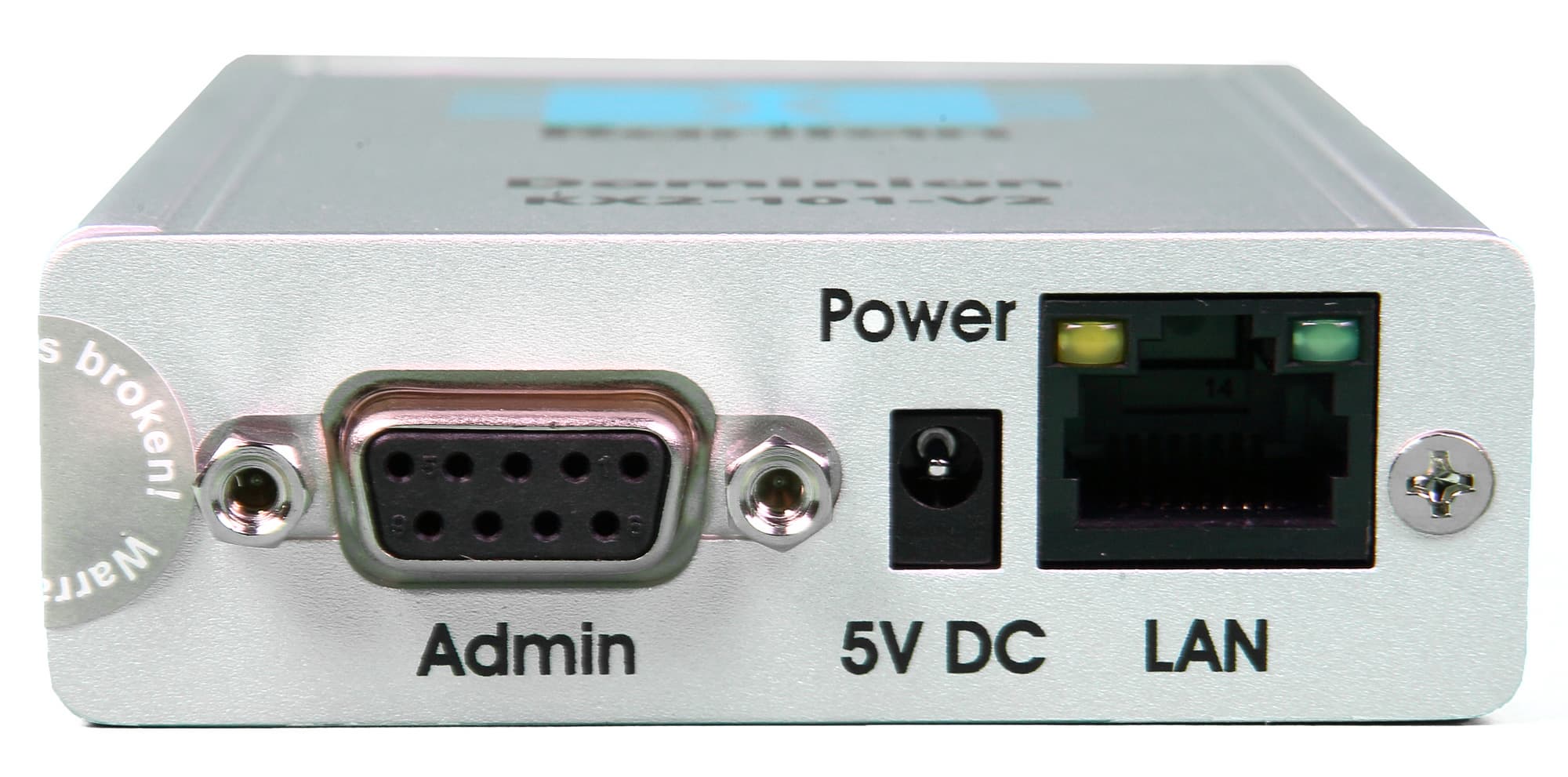

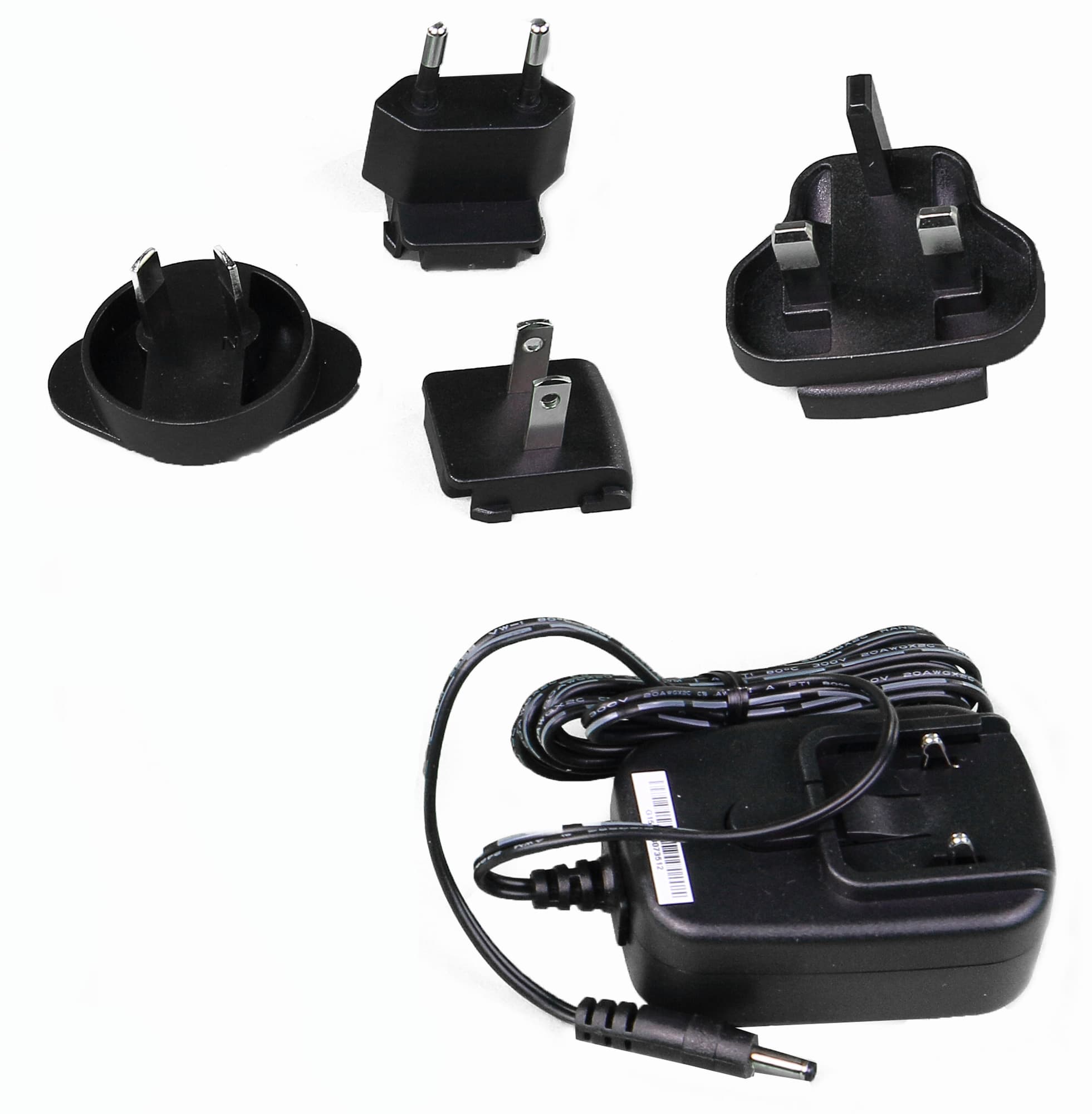

Наконец, с противоположной стороны KVM находится разъем для подключения адаптера питания, а также RJ-45, в который включается самый обычный (желательно не ниже 5-й категории) Ethernet-кабель, другой стороной подключенный в локальную сеть. Разъем Admin служит в основном для сервисных целей — он позволяет зайти на KVM терминалом, следить за состоянием питания или подключить внешний модем.

решения Raritan для KVM-over-IP: Dominion KX2-101-V2, Dominion DKX3-232, Dominion DKX3-UST

По идее, все дальнейшее должно быть элементарно просто: функции удаленного управления становятся доступны для любого компьютера в локальной сети, нужно только ввести адрес KVM в строку браузера и продемонстрировать знание соответствующих логина и пароля (логин и пароль по умолчанию admin / raritan, но вам настойчиво порекомендуют сменить их после первого же захода).

Подключив Dominion KX2-101-V2 к нашей локальной сети, мы попытались найти его там... и не смогли. Ничего похожего в списке DHCP-клиентов нашего маршрутизатора не значилось. Помогло более глубокое изучение инструкции: оказывается, при установках по умолчанию IP устройства жестко прописан как 192.168.0.192, а DHCP, соответственно, отключен. Пришлось подключать KVM напрямую к сетевой карте (прописав и ей фиксированный IP в диапазоне 192.168.0.x) и менять установки по умолчанию. Ничего сложного, в принципе.

Производитель прокомментировал данную ситуацию следующим образом: изначально эти KVM поставлялись с DHCP, включенным по умолчанию, но впоследствии, по многочисленным просьбам клиентов, его отключили «по соображениям безопасности».
решения Raritan для KVM-over-IP: Dominion KX2-101-V2, Dominion DKX3-232, Dominion DKX3-UST

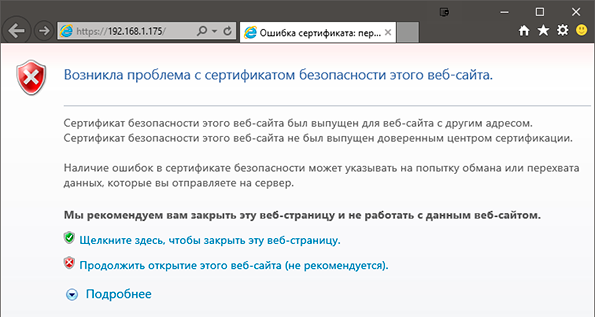

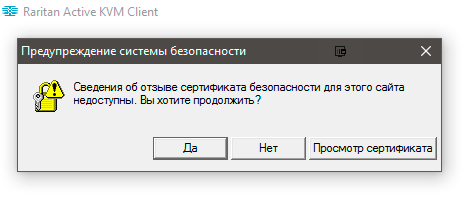

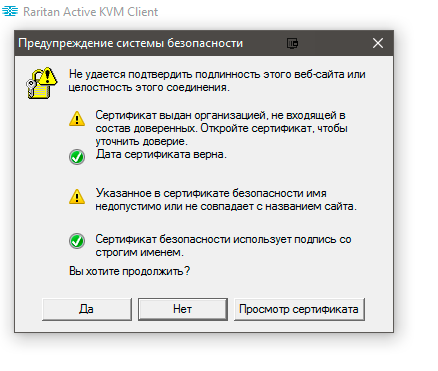

Следует отметить, что сразу после попытки зайти на нужный нам IP на нас посыпались предупреждения системы безопасности.

решения Raritan для KVM-over-IP: Dominion KX2-101-V2, Dominion DKX3-232, Dominion DKX3-UST

решения Raritan для KVM-over-IP: Dominion KX2-101-V2, Dominion DKX3-232, Dominion DKX3-UST

решения Raritan для KVM-over-IP: Dominion KX2-101-V2, Dominion DKX3-232, Dominion DKX3-UST

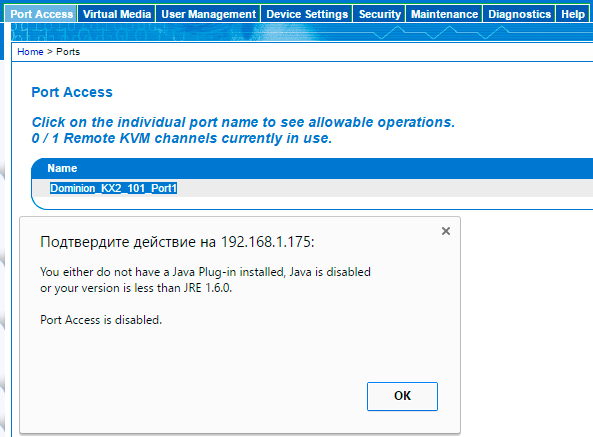

Что не мудрено: соответствующий апплет KVM загружает на управляющий компьютер сам, т. е. фактически происходит установка программного обеспечения.

Инструкция содержит подробные разъяснения о том, как правильно установить все соответствующие сертификаты, нам же было проще проигнорировать предупреждения, занеся в список исключений.

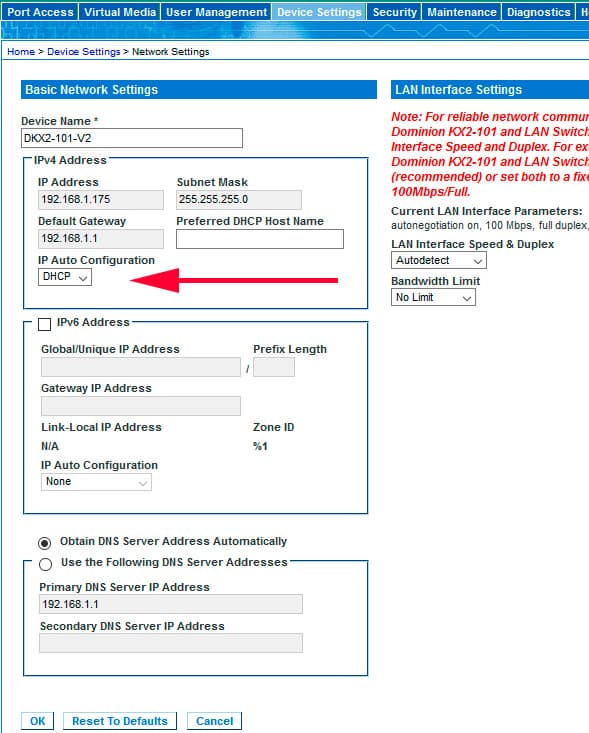

Также можно сделать протоколом по умолчанию не HTTPS, а HTTP. Это позволит обойти предупреждения, но по понятным причинам данный способ не рекомендуется производителем из соображений безопасности.

Теперь имеет смысл ознакомиться с основными типами клиентов удаленного управления для KVM-over-IP-переключателей Raritan. Все они браузерные, но друг от друга отличаются. На данный момент существует 3 версии:

  • AKC (Active KVM Client) — полнофункциональный, требует наличия Microsoft.NET;
  • VKC (Virtual KVM Client) — полнофункциональный, требует наличия Java;
  • HKC (HTML KVM Client) — упрощенный, не требует ничего, кроме браузера.

KX2-101-V2 поддерживает только AKC (из Internet Explorer) и VKC (из Mozilla Firefox). Google Chrome и Microsoft Edge могут зайти в меню управления KVM, но при попытке получить удаленную «картинку», выводят вот такое диагностическое сообщение (в данном конкретном случае скриншот сделан с Chrome).

решения Raritan для KVM-over-IP: Dominion KX2-101-V2, Dominion DKX3-232, Dominion DKX3-UST

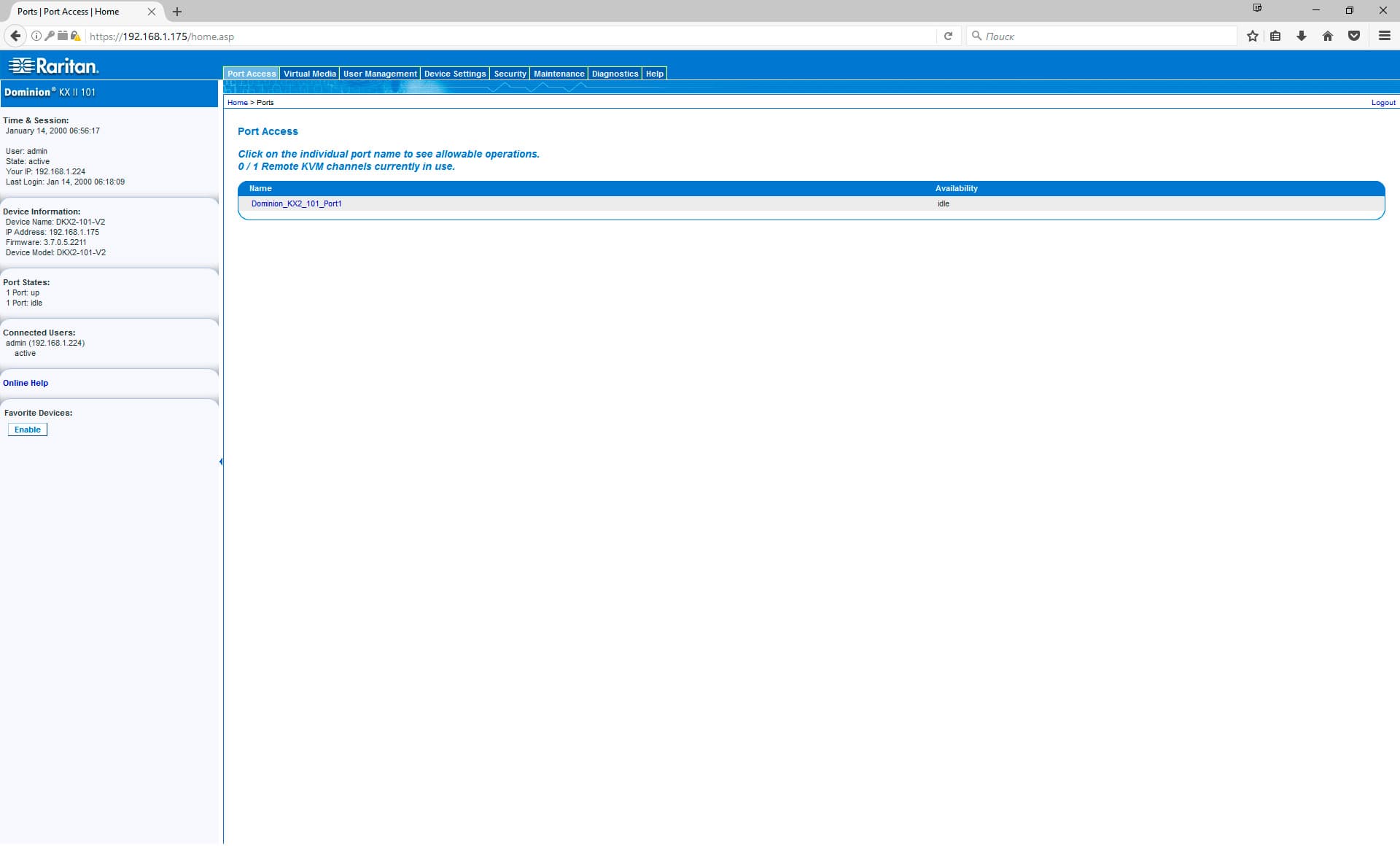

Типичное меню KVM после входа и ввода пароля выглядит вот так.

решения Raritan для KVM-over-IP: Dominion KX2-101-V2, Dominion DKX3-232, Dominion DKX3-UST

Виден один обнаруженный порт (это наш KX2-101-V2) и основные пункты меню управления:

  • Port Access
  • Virtual Media
  • User Management
  • Device Settings
  • Security
  • Maintenance
  • Diagnostics
  • Help

В наши задачи не входит полный пересказ инструкции пользователя (ввиду наличия последней мы не видим в этом никакого смысла), поэтому пройдемся по этим пунктам, так сказать, «галопом по европам».

На закладке Port Access, как следует из названия, перечисляются доступные порты (KVM) и их текущее состояние.

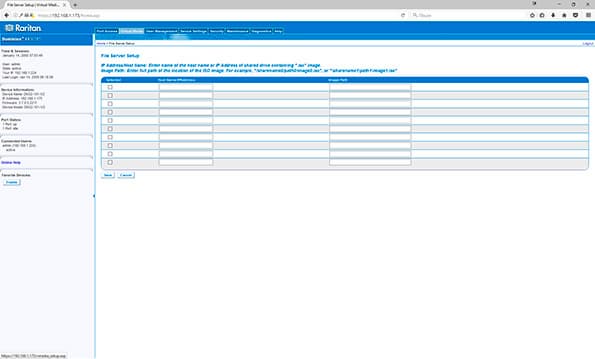

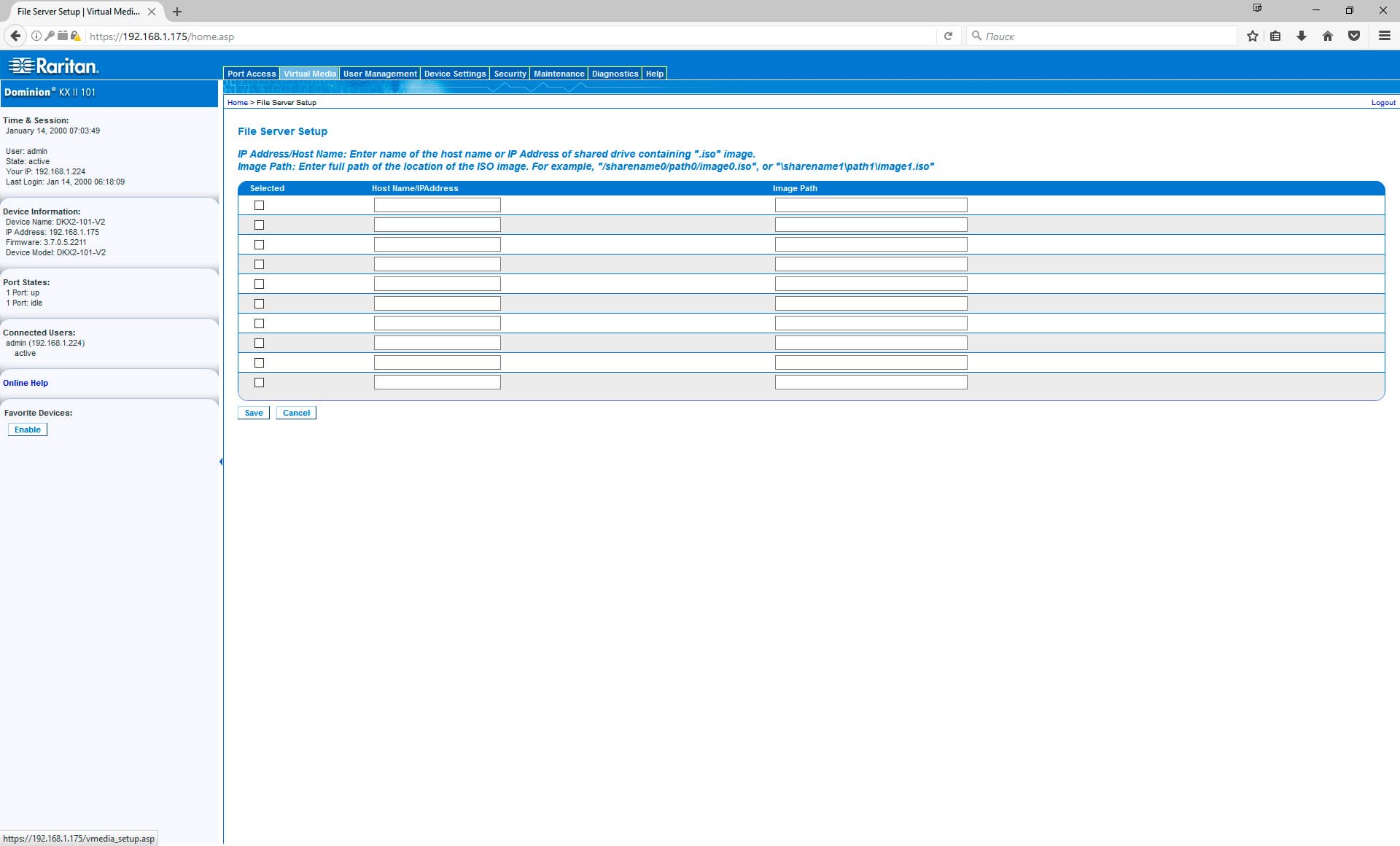

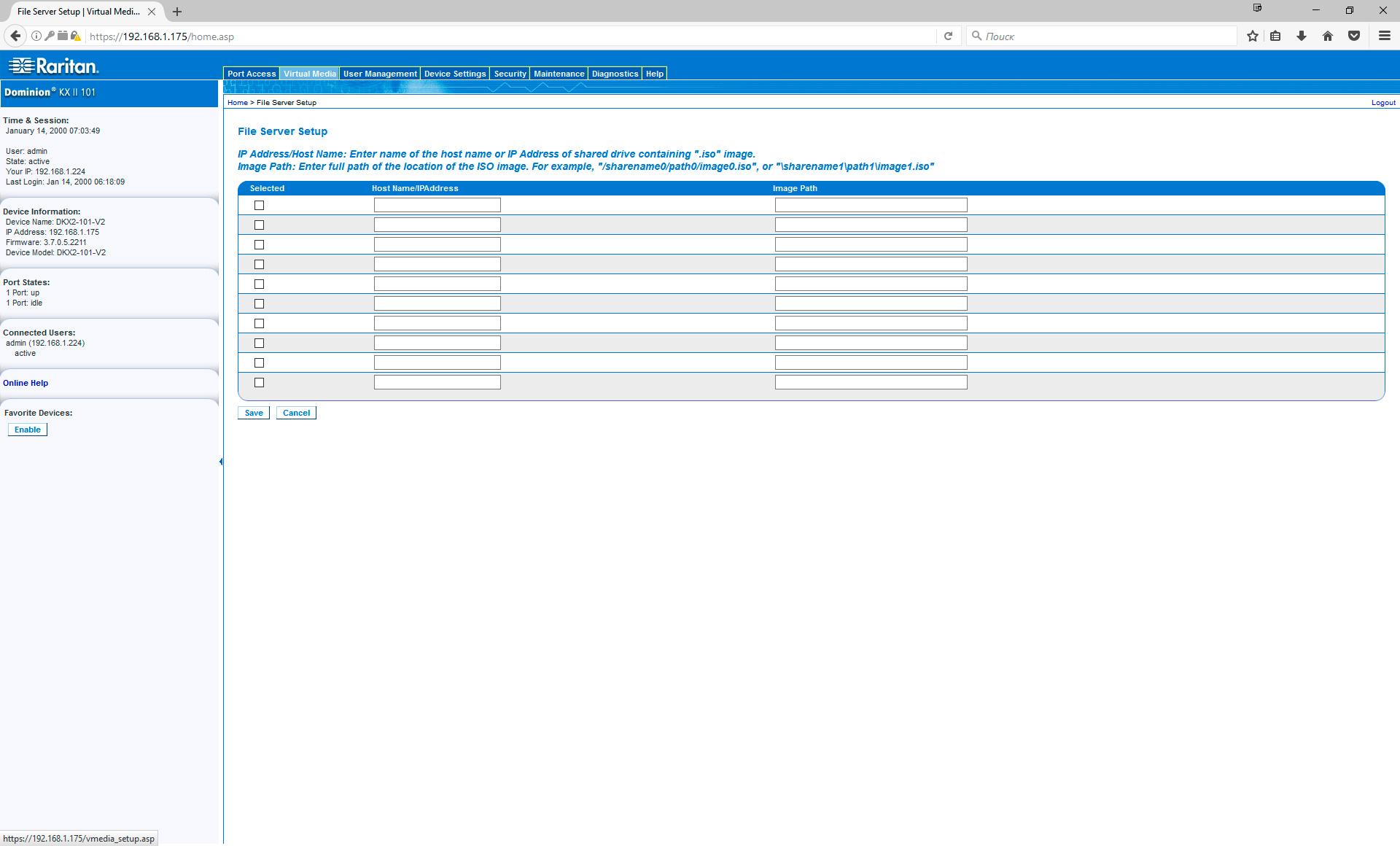

Функция Virtual Media позволяет подключать к удаленному компьютеру виртуальные «устройства»: это могут быть как реальные, подключенные к KVM оптические приводы или жесткие диски, так и их ISO-образы.

решения Raritan для KVM-over-IP: Dominion KX2-101-V2, Dominion DKX3-232, Dominion DKX3-UST

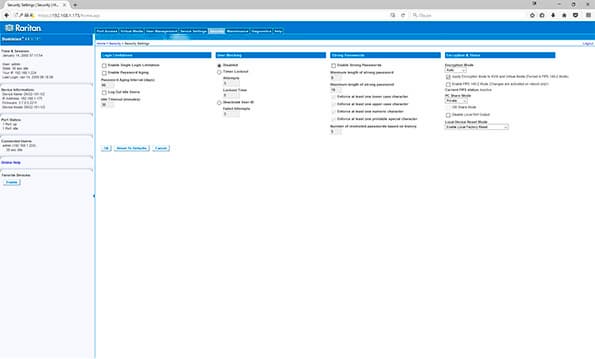

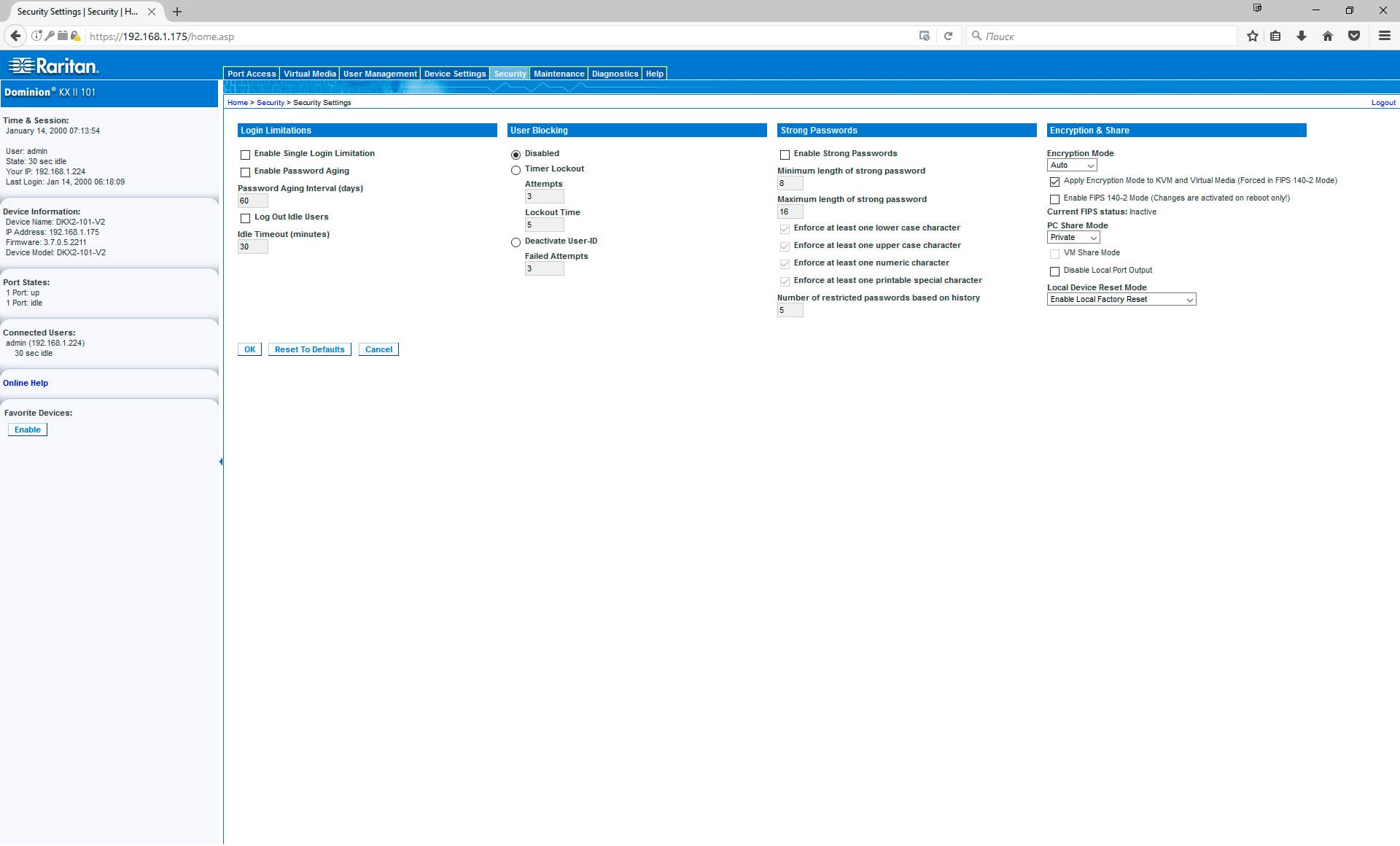

Значения закладок User Management, Device Settings, Security, Maintenance и Diagnostics не нуждаются в дополнительных объяснениях. Пользователей можно разбивать на группы и привязывать к портам, в настройках KVM можно разрешить доступ по Telnet, SSH, HTTP/HTTPS, а также сконфигурировать агент SNMP. Секция Security дает в том числе мощный инструмент управления политикой паролей.

решения Raritan для KVM-over-IP: Dominion KX2-101-V2, Dominion DKX3-232, Dominion DKX3-UST

В Maintenance можно сбросить настройки до заводских и обновить прошивку, в Diagnostics — выявить проблемы с сетью. Help онлайновый, для него необходим доступ в интернет.

Поигравшись с настройками, мы наконец-таки законнектились к единственному доступному порту и посмотрели, каково это — работать в окне браузера с удаленным компьютером, используя KVM-over-IP. Наверное, проще и нагляднее всего будет на это посмотреть.

Как видите, сверхбыстрой реакцию назвать нельзя: курсор удаленной системы заметно отстает от локального (хотя в итоге позиционируется четко), масштабные изменения на экране приводят к нескольким последовательным итерациям обновления. Возможно, виной тому то, что KX2-101-V2 поддерживает максимальную скорость всего 100 Мбит/с, в то время как выбранное нами разрешение было достаточно высоким.

Никакой видимой разницы между скоростью реакции или прорисовки AKC (Microsoft Internet Explorer, ActiveX) и VKC (Mozilla Firefox, Java) не продемонстрировали, однако с Java-клиентом было отмечено существенно большее количество мороки: постоянно выскакивающие диагностические сообщения, не всегда с первого раза нажимающиеся кнопки интерфейса, и т. д. В общем, учитывая, как четко все отрабатывал AKC, связываться с Java далее никакой охоты не возникало.

Тестирование

Перейдем к тестовой составляющей. Для того, чтобы как-то оценить разницу между устройствами (в особенности — двух разных поколений), мы придумали 2 теста: визуальный и измерительный. В сущности, на самом деле, тест один, просто дает 2 результата.

Суть бенчмарка состоит в запуске на удаленном компьютере проигрывания двухминутного видео в полноэкранном режиме (динамичный фрагмент фильма «Red 2», 1920×800, битрейт 12 Мбит/сек). При этом на удаленной системе одновременно записывается видео результата просмотра и фиксируется количество принятых и переданных по сети данных. Параметры качества (их в той или иной мере позволяют выставлять все виды клиентов) при этом устанавливались на максимум, выбор между «правильностью» цветов и различимостью текста делался в пользу цветов (что логично при просмотре фильма).

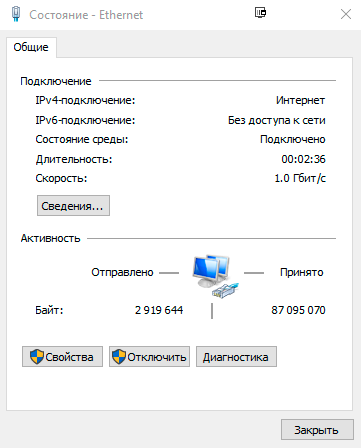

Последнее делается следующим образом: для обнуления статистики, используемый сетевой интерфейс (гигабитная сетевая карта) отключается, потом включается, после чего по возможности быстро устанавливается соединение с KVM и запускается просмотр указанного фрагмента. По окончании просмотра из соответствующего окна снимается статистика.

решения Raritan для KVM-over-IP: Dominion KX2-101-V2, Dominion DKX3-232, Dominion DKX3-UST

Понятно, что метод довольно примитивен, и не может вычленить из общего трафика тот, который относится непосредственно к KVM-клиенту, к тому же «ручные» операции невозможно формализовать по времени выполнения, однако серия экспериментов продемонстрировала весьма высокую стабильность получаемых результатов (традиционно, мы не считаем значимой погрешность менее 2%), поэтому по факту методика была признана годной по крайней мере к разовому употреблению.

Для объективности мы протестировали оба клиента: AKC и VKC.

VKС (Mozilla Firefox, Java)

За время прохождения теста исходящий трафик управляющего компьютера составил 3 МБ, входящий — 94 МБ.

AKС (Microsoft Internet Explorer, ActiveX)

За время прохождения теста исходящий трафик управляющего компьютера составил 3 МБ, входящий — 83 МБ.

Резюме

В данном случае, как нам кажется, пытаться разобраться в том, какой из клиентов «победил» в тесте — задача абсолютно бессмысленная.

Dominion KX2-101-V2 хорош для того, чтобы удаленно «залезть» в BIOS (мы пробовали — да, это на самом деле реально) или поработать в консоли. Также он ограниченно пригоден для того, чтобы удаленно выполнять некие достаточно простые задачи на компьютерах, на которых установлена ОС с GUI — но не более. Фильм с его помощью удаленно не посмотришь, да и просто работу с GUI комфортной не назовешь.

Мы бы назвали этот KVM своего рода «мультитулом для системного администратора»: он позволяет «поднять» упавшую ОС или перенастроить уже работающую, поправить установки BIOS — при этом формат и размеры позволяют просто таскать устройство с собой в рюкзачке «на всякий случай».

Raritan Dominion KX3-232

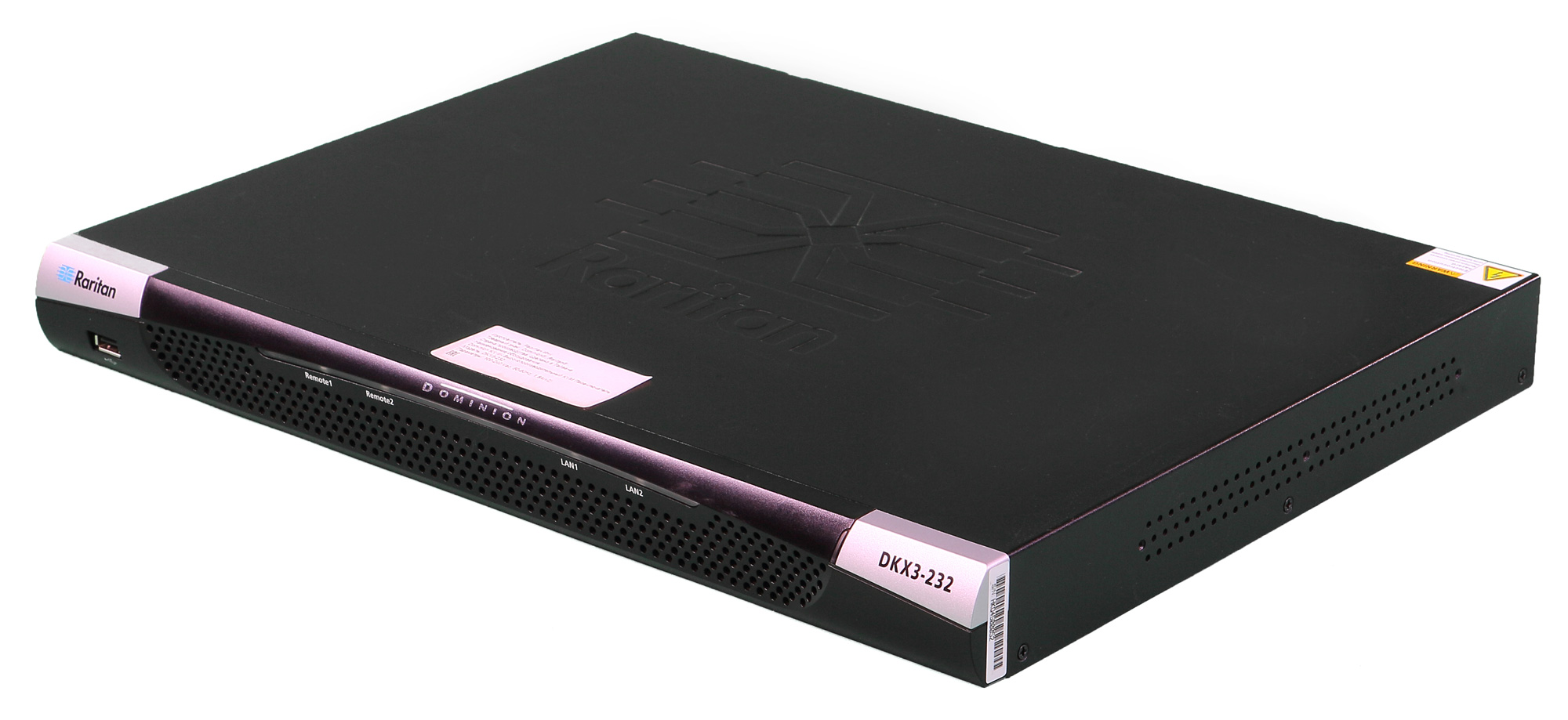

Это KVM последнего поколения, также работающий по технологии KVM-over-IP, но уже с поддержкой гигабитного Ethernet-соединения. По заявлениям разработчиков, новые технологии сжатия данных позволяют достичь невиданной ранее скорости — вплоть до возможности удаленного просмотра фильмов с разрешением Full HD практически без потерь в качестве и с аудиосопровождением (!).

Предоставленная нам модель поддерживает подключение к ней до 32 компьютеров, всего же в модельном ряду Dominion III представлено 11 моделей, которые поддерживают 8/16/32/64 портов.

8-портовая модель одна, она поддерживает всего 1 удаленного пользователя. 16-портовых модели 3, они поддерживают 1/2/4 удаленных пользователя. 32-портовые модели поддерживают от 1 до 8 удаленных пользователей (в зависимости от модели), а 64-портовых моделей две: на 4 и 8 удаленных пользователей.

решения Raritan для KVM-over-IP: Dominion KX2-101-V2, Dominion DKX3-232, Dominion DKX3-UST
Производитель Raritan
Модель Dominion KX3-232
Тип KVM-over-IP switch
Страна производства Тайвань
Гарантия 2 года с возможностью расширения
Формфактор 1U full width
Размеры 440×334×44 мм
Диапазон рабочих температур от 0 до 45 °C
Подключение к управляемому ПК Computer Interface Module (CIM), всего 10 различных моделей
Подключение к управляющему ПК 2×RJ-45 (10/100/1000 Мбит/с Ethernet)
Поддерживаемые протоколы IPv6/IPv4 dual stack, TCP/IP, Telnet, SSH, HTTP, HTTPS, secure LDAP, RADIUS, LDAP, DHCP и SNMP v2 & v3

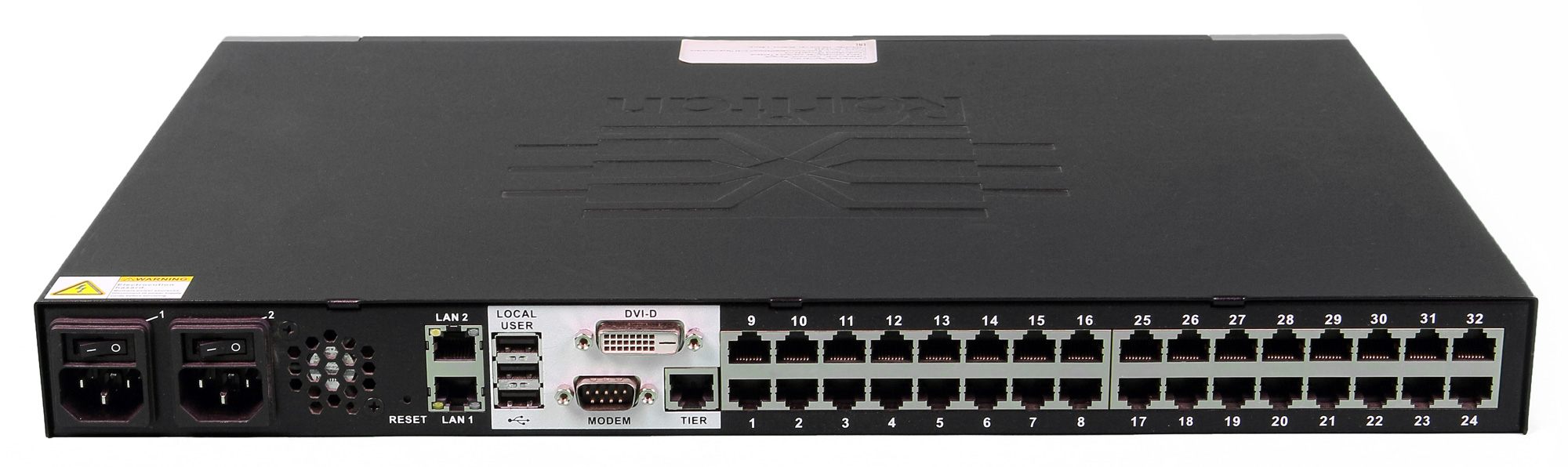

Коннекторы для удаленных подключений 32×RJ-45
Коннекторы для локальных подключений 2×С14 (2 независимых БП), 2×RJ-45 (LAN1/LAN2, 10/100/1000 Мбит/с Ethernet), 5×USB 2.0 (Local User), 1×DVI-D, 1×DB9 (Modem), 1×RJ-45 (для каскадирования KVM)
Индикаторы работы, сетевой активности (отдельно на каждом порту)
Поддерживаемые разрешения 640×350, 640×480, 720×400 800×600, 1024×768, 1152×864, 1280×1024, 1440×900, 1680×1050, 1600×1200, 1920×1080, 1920×1200
Протестированная версия firmware 3.4.0.5.1553

Управляемые компьютеры подключаются к KX3-232 с помощью специальных промежуточных модулей — CIM. Использование того или иного модуля зависит от того, какими интерфейсами снабжен управляемый компьютер.

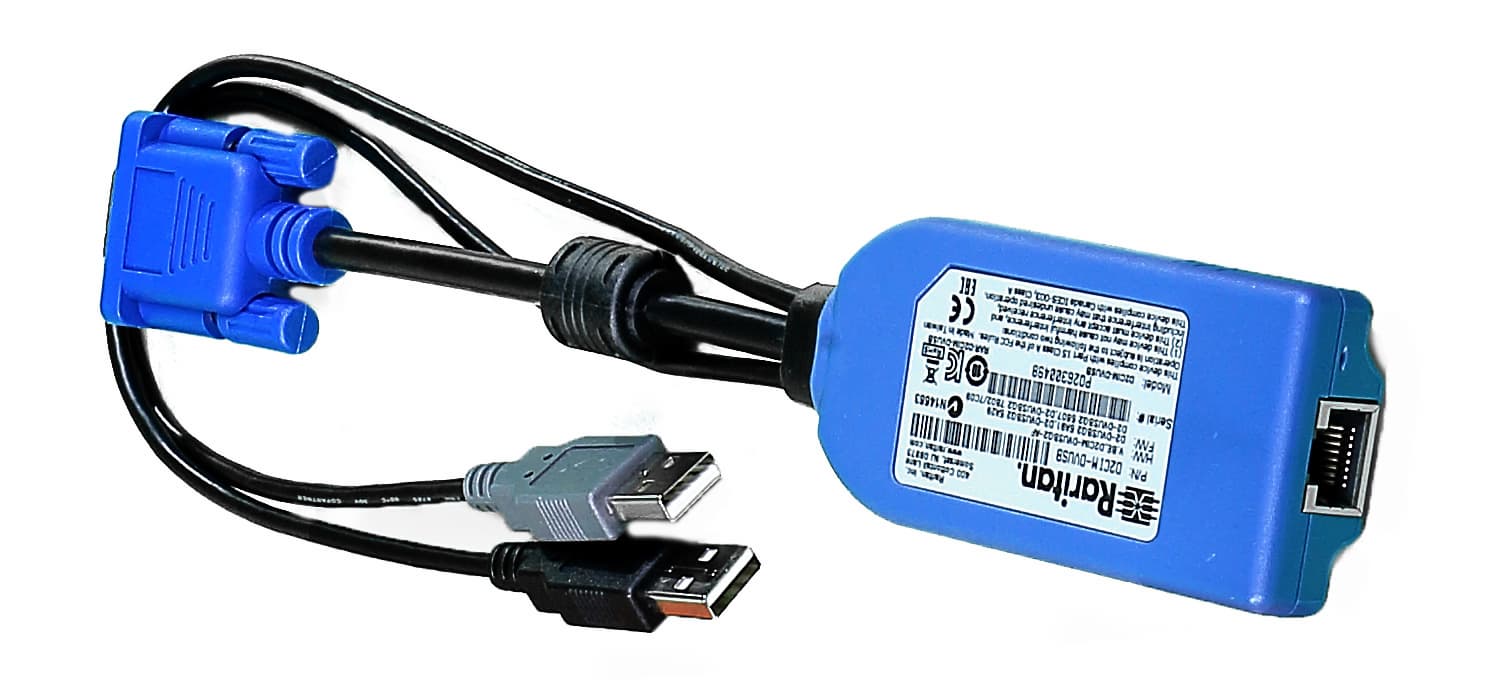

На фото ниже — модуль D2CIM-DVUSB, он оснащается с «клиентской» стороны одним разъемом D-Sub (VGA) и двумя разъемами USB). Для соединения всех CIM с KVM используется разъем RJ-45. Дополнительного питания модули не требуют.

решения Raritan для KVM-over-IP: Dominion KX2-101-V2, Dominion DKX3-232, Dominion DKX3-UST

Также существуют модули:

  • D2CIM-VUSB (2 порта USB);
  • DCIM-PS/2 (2 порта PS/2);
  • DCIM-SUN (для систем Sun);
  • DCIM-USBG2 (поддержка USB, в т. ч. на системах Sun);
  • D2CIM-DVUSB-DVI (2 порта USB и порт DVI-D);
  • D2CIM-DVUSB-HDMI (2 порта USB и порт HDMI);
  • D2CIM-DVUSB-DP (2 порта USB и порт DisplayPort);
  • D2CIM-PWR (для удаленного управления питанием);
  • P2CIM-SER (для последовательных ASCII-устройств).

Более новые D2CIM отличаются от DCIM тем, что они эмулируют 2 полноценных порта USB, в то время как старые DCIM эмулировали один порт плюс USB-хаб. Это позволяет снять ограничения некоторых платформ на поддержку комбинации «клавиатура + мышь + флешка» на уровне BIOS.

Мы попросили снабдить нас двумя типами CIM: D2CIM-DVUSB и D2CIM-DVUSB-HDMI, чтобы попытаться понять, есть ли какая-нибудь разница в качестве картинки и объеме передаваемой информации в зависимости от использования аналогового (D2CIM-DVUSB) или цифрового (D2CIM-DVUSB-HDMI) видеосигнала.

решения Raritan для KVM-over-IP: Dominion KX2-101-V2, Dominion DKX3-232, Dominion DKX3-UST

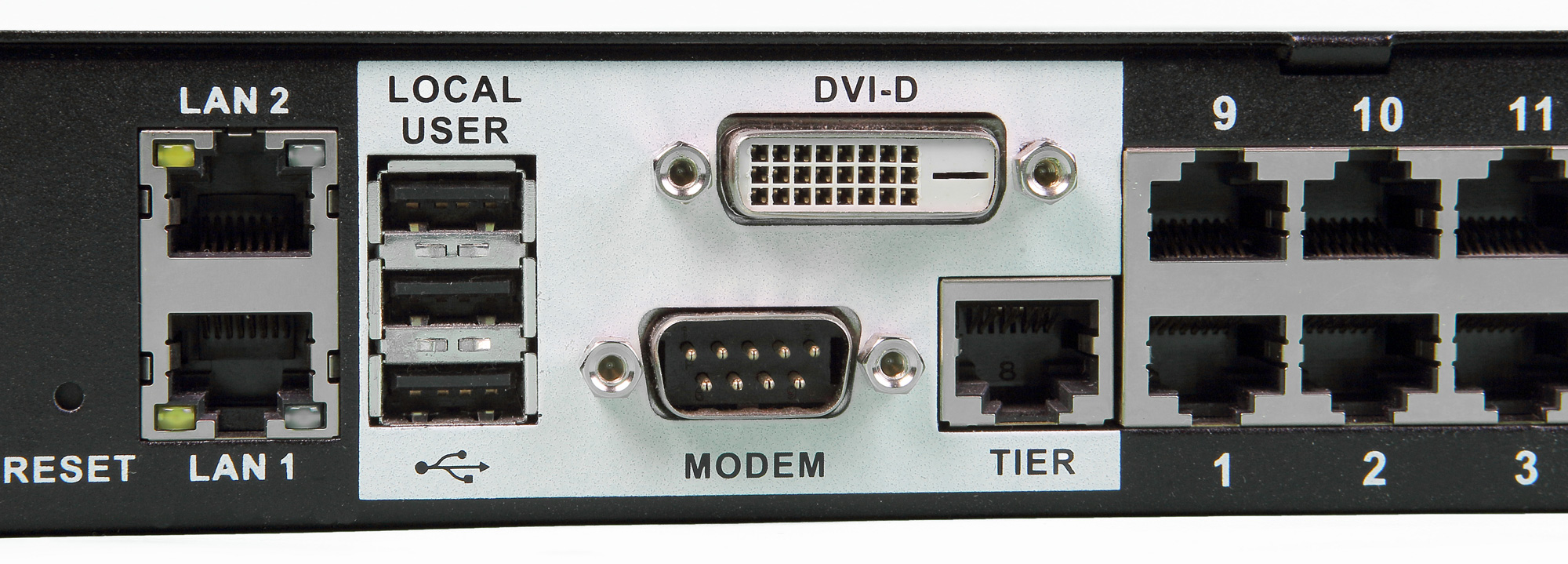

В принципе, если есть такая необходимость (или, наоборот, нет резона разворачивать сеть), сетевыми возможностями Raritan Dominion KX3-232 запросто можно пренебречь, используя его в качестве обычного KVM. Для этого достаточно через соответствующие CIM подключить к нему всех клиентов, а также монитор (DVI-D) и мышь с клавиатурой (локальные USB-порты). Мы проверили такую конфигурацию и убедились в ее работоспособности, как и следовало ожидать. На мониторе после включения KVM появляется в точности такой же запрос пароля, как при открытии удаленного сеанса в браузере, и потом все происходит в том же духе.

решения Raritan для KVM-over-IP: Dominion KX2-101-V2, Dominion DKX3-232, Dominion DKX3-UST

Единственный нюанс, выглядящий несколько странно: при такой конфигурации в разделе меню Maintenance нет пункта обновления встроенного программного обеспечения (firmware). То есть чтобы обновить его, вам таки придется зайти на KVM по сети с помощью браузера — локально данная функция недоступна.

Но локально еще и аудио недоступно, по банальной причине: на устройстве просто-напросто отсутствует разъем для подключения наушников или колонок. А мы помним, нам обещали! Поэтому, оставив в покое KX3-232, мы перешли к тому же десктопу, с которого коннектились к KX2-101-V2, запустили Chrome и ввели в адресную строку браузера IP-адрес нашего KVM.

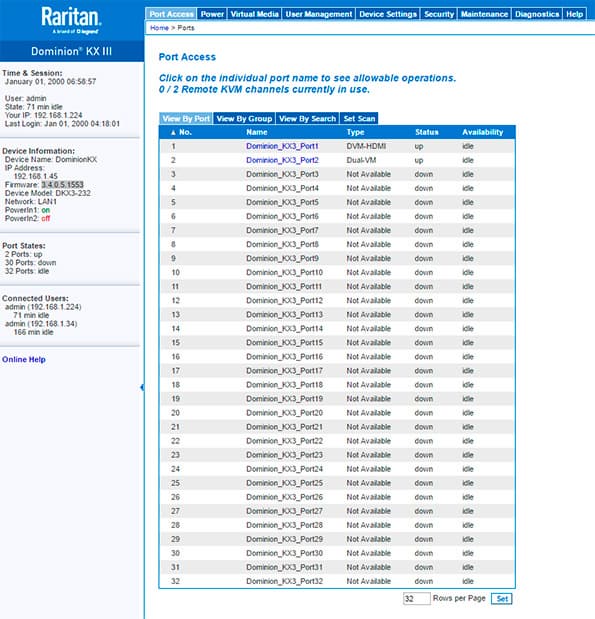

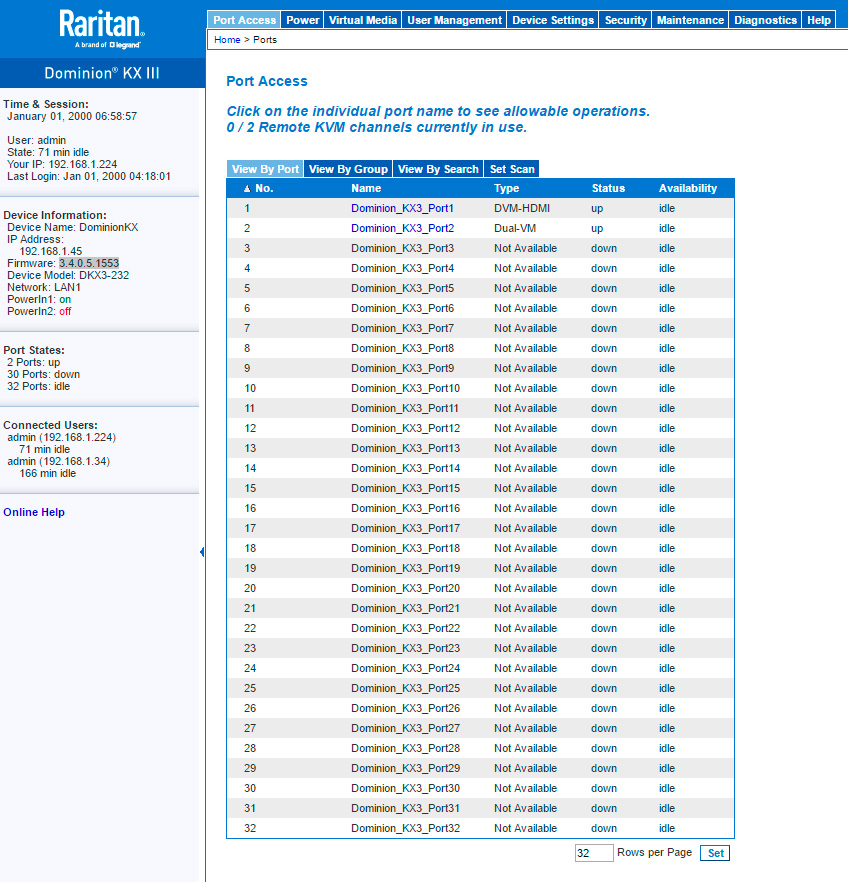

После обязательного ввода логина и пароля мы попадаем в основное меню, которое выдержано все в том же стиле, что и у KX2-101-V2, да и по функциональности тоже содержит больше сходных моментов, чем различий.

решения Raritan для KVM-over-IP: Dominion KX2-101-V2, Dominion DKX3-232, Dominion DKX3-UST

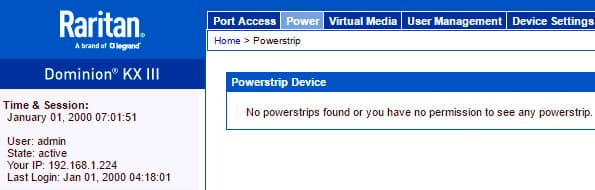

Самое ощутимое изменение: добавилась вкладка «Power». К сожалению, у нас не было в распоряжении соответствующего CIM, чтобы протестировать эту функцию.

решения Raritan для KVM-over-IP: Dominion KX2-101-V2, Dominion DKX3-232, Dominion DKX3-UST

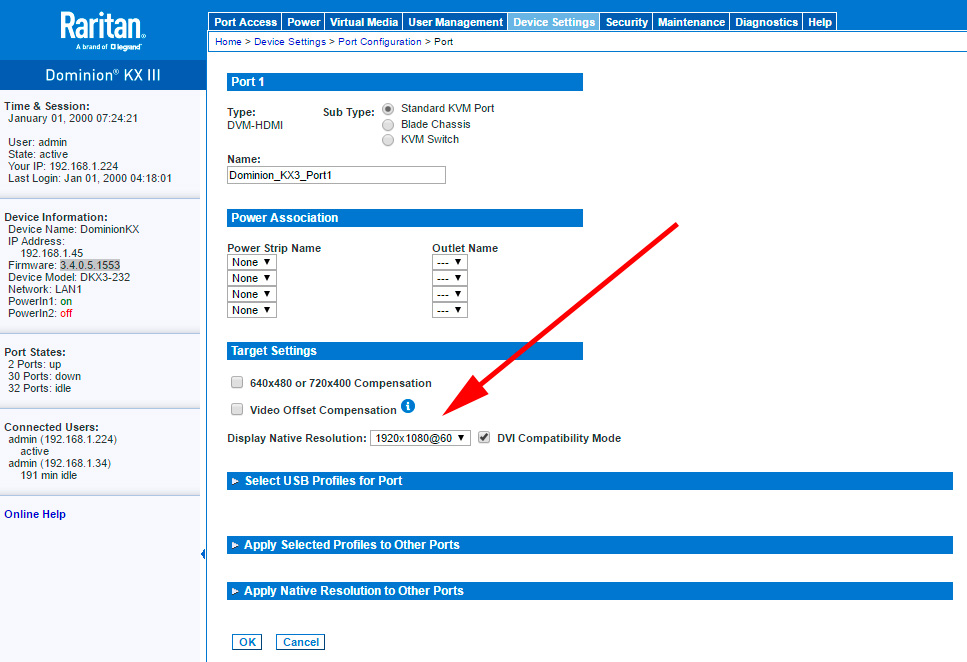

Зато в свойствах каждого порта можно указать некоторые параметры, например — максимальное разрешение видео. Здесь у нас с одним из управляемых компьютеров «на автомате» все снова не получилось: Windows 10 на клиенте, подключенном через HDMI (D2CIM-DVUSB-HDMI), упорно отказывалась выставлять разрешение выше 1280×1024 (по факту было 1920×1080). Пришлось указать максимальное разрешение для этого клиента «вручную».

решения Raritan для KVM-over-IP: Dominion KX2-101-V2, Dominion DKX3-232, Dominion DKX3-UST

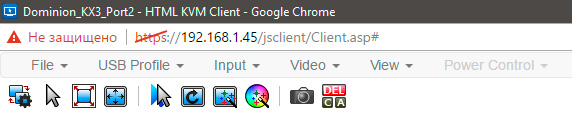

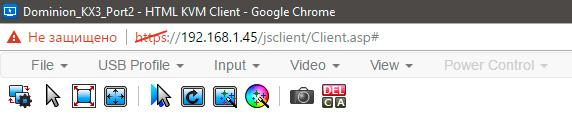

Chrome (как и Microsoft Edge) лишен поддержки как ActiveX, так и Java — но в данном случае это ничего не значит, потому что KX3-232 поддерживает третий тип клиента — HKC (HTML KVM Client). Правда, он довольно простенький по настройкам.

решения Raritan для KVM-over-IP: Dominion KX2-101-V2, Dominion DKX3-232, Dominion DKX3-UST

Однако скорость GUI по сравнению с предыдущим примером выше просто на порядок.

Конечно, определенный лаг есть, шрифты отображаются не совсем корректно, да и картинка местами «желтит» — но это же самый простой вариант: HTML-клиент и CIM с аналоговым видео и настройками по умолчанию (ту же желтизну можно убрать более тонкой настройкой). И так уже довольно неплохо, а ведь есть надежда, что можно еще лучше.

Тестирование

Однако приступим к тестированию. Перед нами намного более широкое, чем раньше, поле для экспериментов: 2 CIM с аналоговым (D-Sub/VGA) и цифровым (HDMI) видеовходами, а также три типа клиентов: AKC/ActiveX, VKC/Java и HKC/HTML. Всего 6 комбинаций, и есть надежда, что различия удастся и увидеть, и измерить. Начнем с аналогового видео.

D2CIM-DVUSB (VGA) + HKC (Google Chrome)

За время прохождения теста исходящий трафик управляющего компьютера составил 3 МБ, входящий — 315 МБ. Напомним, что максимальный входящий трафик у KX2-101-V2 составил 94 МБ.

Разница с Raritan Dominion KX2-101-V2 видна невооруженным глазом: если там смотреть на экран во время проигрывания фильма можно было разве что в исследовательских целях — то здесь уже вполне можно попытаться что-то увидеть. Хотя выпадение кадров присутствует, и это тоже легко заметить. Ну и, конечно, все равно для реального просмотра видео данный режим непригоден, т. к. нет звука.

D2CIM-DVUSB (VGA) + VKC (Mozilla Firefox)

За время прохождения теста исходящий трафик управляющего компьютера составил 5 МБ, входящий — 472 МБ. И сразу понятно, почему у Java-клиента все сильно лучше с качеством: количество переданных данных настолько существенно больше, чем у HKC, что отнести всех их на счет звука никак не получается.

Стоит отметить, что несмотря на очевидное различие между Raritan KX2-101-V2 и Raritan KX3-232, Java-апплет вел себя полностью идентично: выдавал неотключаемые предупреждения, заставлял жать по 2 раза на одну и ту же ссылку, выводя между нажатиями какую-то диагностику, в общем — «капризничал». Разработчики Raritan разводят руками: «Эти аспекты регулируются интерпретатором Java, мы здесь ничего сделать не можем».

D2CIM-DVUSB (VGA) + AKC (Microsoft Internet Explorer)

За время прохождения теста исходящий трафик управляющего компьютера составил 5 МБ, входящий — 523 МБ. И снова понятно, почему у ActiveX-клиента качество изображения и звука еще лучше: по сравнению с VKC/Java трафик снова ощутимо вырос.

Переходим к тестированию D2CIM-DVUSB-HDMI — CIM с цифровым видеовходом.

D2CIM-DVUSB-HDMI (HDMI) + HKC (Google Chrome)

За время прохождения теста исходящий трафик управляющего компьютера составил 4 МБ, входящий — 309 МБ. Это не сильно расходится с результатом для VGA-сигнала (315 МБ), но отметим, что формально трафик чуть меньше. А вот картинка нам показалась какой-то более приятной, хотя, конечно, это субъективно.

D2CIM-DVUSB-HDMI (HDMI) + VKC (Mozilla Firefox)

За время прохождения теста исходящий трафик управляющего компьютера составил 5 МБ, входящий — 458 МБ (результат для VGA — 472 MB). И опять трафик меньше, а вот картинка хуже уж точно не стала.

D2CIM-DVUSB-HDMI (HDMI) + AKC (Microsoft Internet Explorer)

За время прохождения теста исходящий трафик управляющего компьютера составил 4 МБ, входящий — 496 МБ (результат для VGA — 523 MB). И «по совокупности свойств» это, пожалуй, лучший результат, которого мы смогли добиться от Raritan Dominion KX3-232.

В качестве бонуса мы решили еще раз «поработать на компьютере», но уже с комбинацией HDMI + ActiveX.

Результат, скажем прямо, не такой впечатляющий, как с видео, но стало однозначно лучше, к тому же теперь можно работать полноценно, т. к. есть не только изображение, но и звук.

Резюме

KVM Raritan Dominion KX3-232, как и вся серия KX3 — это логичное продолжение предыдущей флагманской серии KX2, снабженное более производительными процессорами и обновленными кодеками, что позволяет сделать передачу изображения по сети еще быстрее и качественней. Наличие возможности почти без лагов и с аудиосопровождением дистанционно смотреть Full HD-фильм — реально впечатляет.

Что же касается наших тестов, то они выявили следующие закономерности:

  • Упрощенный HTML-клиент не дотягивает по скорости реакции и качеству картинки до полноценных Java- и ActiveX-клиентов. Это было легко предположить, но проверить стоило.
  • По возможностям оба полноценных клиента одинаковы, но Java-клиент, по нашим впечатлениям от работы с ним, капризнее и менее стабилен.
  • Снимать с управляемого компьютера цифровое видео (HDMI, DVI, DisplayPort), кажется, выгоднее как с точки зрения картинки (субъективно), так и с точки зрения трафика (объективно). По всей видимости, потери и излишки образуются из-за необходимости все равно преобразовывать аналоговый VGA-сигнал в цифровую форму для передачи по сети.

Также нельзя не отметить наличие у KX3-232 важнейших признаков изделия Enterprise-класса: резервирования по питанию и сети. Такое решение будет выглядеть на своем месте в каком-нибудь ЦОД или достаточно большой серверной, а учитывая возможности по воспроизведению графики вполне вероятно предсказать появление таких KVM в тех сферах, где ранее KVM-over-IP не применялись вообще — видеонаблюдение, теле/видео и т. п.

Сам производитель, описывая преимущества KX3-серии, выделяет следующие особенности:

  • Высокая производительность — вплоть до «эффекта присутствия»
    • Доступ на уровне BIOS
    • Virtual Media, включая удаленную загрузку со смонтированного накопителя
    • Отсутствие скрытых расходов, весь функционал доступен «из коробки»
    • Возможность удаленного управления электропитанием
  • Надежность — когда это особенно важно
    • Не зависит от ОС и сетевого соединения
    • Настоящий внесетевой доступ — подключение к портам KVM
    • Возможность аварийного доступа через модем
  • Безопасность — наиболее безопасный способ удаленного доступа
    • Независимый барьер на пути к целевым ПК
    • Соответствие самым строгим стандартам безопасности
  • Масштабируемость — удобство в управлении и обслуживании
    • На порядок более простое конфигурирование, по сравнению с другими способами
    • Возможность централизованного управления парком устройств

Ну а напоследок мы вам расскажем об интересном устройстве, которое само по себе KVM не является — но может служить весьма полезной добавкой к KVM-over-IP Raritan 3-го поколения.

Raritan Dominion KX3-UST

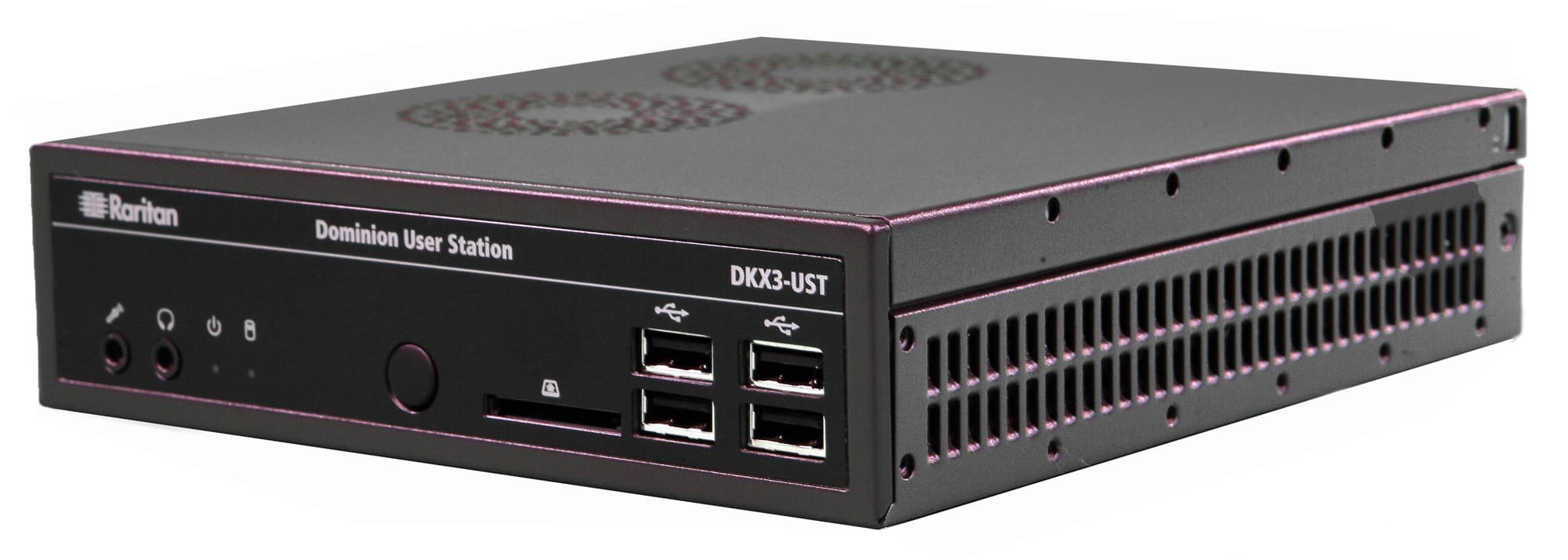

Эта миниатюрная коробочка представляет собой «User Station» — сетевого клиента для KVM Raritan Dominion 3-го поколения. Она полностью заменяет собой компьютер, но формально им не является, допуская таким образом свое использование в тех местах, где согласно внутренним правилам использование компьютерной техники недопустимо.

решения Raritan для KVM-over-IP: Dominion KX2-101-V2, Dominion DKX3-232, Dominion DKX3-UST

...Хотя на самом деле, конечно же, это компьютер. ;) «Железная» составляющая приведена в таблице ниже (данные остаются на совести производителя, мы устройство не разбирали).

Производитель Raritan
Модель Dominion KX III User Station KX3-UST
Процессор Intel Celeron (модель не указана)
Память 4 ГБ (тип не указан)
Жесткий диск 64 ГБ SSD
Видео 2×DisplayPort, 1×HDMI, поддерживается до 2 мониторов разрешением до 1920×1080@30 FPS
Сеть 2×10/100/1000 Мбит/с Ethernet
USB 6×USB 2.0 (4 на передней панели, 2 на задней), 2×USB 3.0 (на задней панели)
Аудио Mic In, Speaker Out
Прочие разъемы COM1, COM2, картовод для SD-карточек (на лицевой панели)
Размеры 190×165×43 мм
Питание Внешний БП, 10—240 В, 65 Вт
Индикаторы включения, работы ЖД
Вес без упаковки и БП 1,4 кг
Рабочий диапазон температур от 0 до 40 °C
Сертификаты FCC/CE/VCCI/cUL/CB
Протестированная версия firmware 1.1.0.5.224

После включения с SSD загружается операционная система, в которой опытный пользователь без труда узнает Linux (по информации предоставителя, за основу был взят дистрибутив CentOS). Однако структура главного меню предельно лаконична:

  • Port Navigator
  • User Station Configuration
  • System Settings
    • Date/Time
    • Displays
    • Keyboard
    • Network Connections
  • Help
    • User Manual
    • Help on Hotkeys
    • About this Device
  • Leave
    • Log Out...
    • Shut Down...

Таким образом, по факту роль этого компьютера сводится к двум функциям: настройки собственных параметров (в основном сетевых) и подключении к удаленным компьютерам. Даже подключаемые к нему накопители (SD-карты, USB-флешки и жесткие диски, и т. п.) — можно смонтировать на удаленный компьютер, но на User Station их содержимое увидеть нельзя. Да и нечем: в меню, как вы, возможно, заметили, ни терминала, ни файлового менеджера нет.

Таким образом, с точки зрения безопасности этот компьютер действительно «не является компьютером» — его функции жестко ограничены и сведены исключительно к организации KVM-сессий.

По этой же причине бесполезно было пытаться провести на нем какие-либо тесты: ни инструментов для мониторинга сетевого трафика, ни средств захвата экрана в KX3-UST не предусмотрено. Посмотреть ролик с удаленного компьютера — это пожалуйста. Мы посмотрели. По ощущениям — явно не хуже чем ActiveX-клиент. Возможно, даже еще лучше и плавнее, но не исключено, что нам просто очень хотелось себя в этом убедить. ;)

Резюме

Raritan KX III User Station — интересное решение для тех, кто по каким-то причинам не желает допускать до функций удаленного управления полноценный компьютер. Это не «серебряная пуля», но вполне адекватно функционирующее готовое решение для выполнения одной специфической задачи. Ценность его напрямую зависит от того, есть ли у вас возможность (или желание) использовать для этих же целей на конкретном рабочем месте обычный ПК.

Общие выводы

Raritan Dominion KX2-101-V2 ничего сенсационного не продемонстрировал — это обычный добротный KVM-over-IP, таких сейчас много. А вот KX3-232 удалось нас удивить. Разумеется, вряд ли кто-то всерьез будет использовать такое мощное (и дорогое) оборудование для удаленного просмотра художественных фильмов, но сама по себе возможность проделывать такие штуки в рамках KVM-over-IP по обычной гигабитной сети вызывает уважение.

За достижения в области высокоскоростной передачи динамичного изображения по сети мы присуждаем KVM-over-IP Raritan KX3-232 и сетевому клиенту Raritan KX3-UST редакционную награду «Original Design».




Дополнительно

Нашли ошибку на сайте? Выделите текст и нажмите Shift+Enter

Код для блога бета

Выделите HTML-код в поле, скопируйте его в буфер и вставьте в свой блог.
