Исследование чувствительности компьютерных TV-тюнеров (часть 20)


Compro VideoMate U2800F, GOTVIEW X5 3D HYBRID PCI-E, Hauppauge WinTV-PVR 150 и KWorld PlusTV Hybrid (DVB-T 210SE)

Иногда к конкурентам надо относиться так,
как будто их не существует.

Владимир Борисов

Последние материалы нашего сравнительного цикла красноречиво свидетельствуют о том, что ВЧ-блоки классической компоновки постепенно сдают позиции под натиском полупроводниковых приёмников. В предыдущей статье мы развеяли опасения несостоятельности TDA18271HD — последней разработки бывшего подразделения Philips Electronics, а ныне самостоятельной единицы NXP Semiconductors. Таким образом, фактической монополии Xceive Inc на полупроводниковые ВЧ-блоки с хорошими техническими характеристиками пришёл конец.

Тем не менее, компьютерные TV-тюнеры, оснащённые классическими приёмниками и полупроводниковыми ВЧ-блоками предыдущих поколений пока ещё выпускаются, что становится причиной их появления в нашей лаборатории. Наглядной иллюстрацией является список участников этого тестирования.

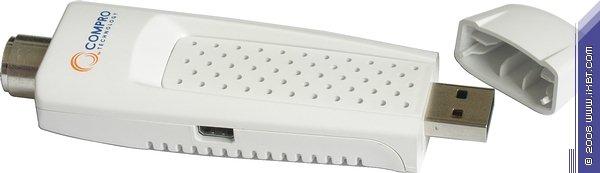

Compro VideoMate U2800F — гибридный TV- и FM-тюнер с интерфейсом USB 2.0. Селектор Xceive XC3028ACQ, АЦП/USB 2.0 контроллер Trident TV Master TM6010, COFDM демодулятор Intel CE 6353.

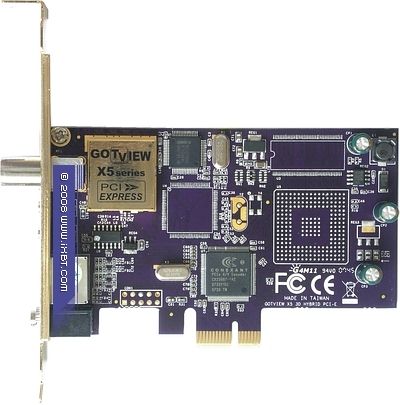

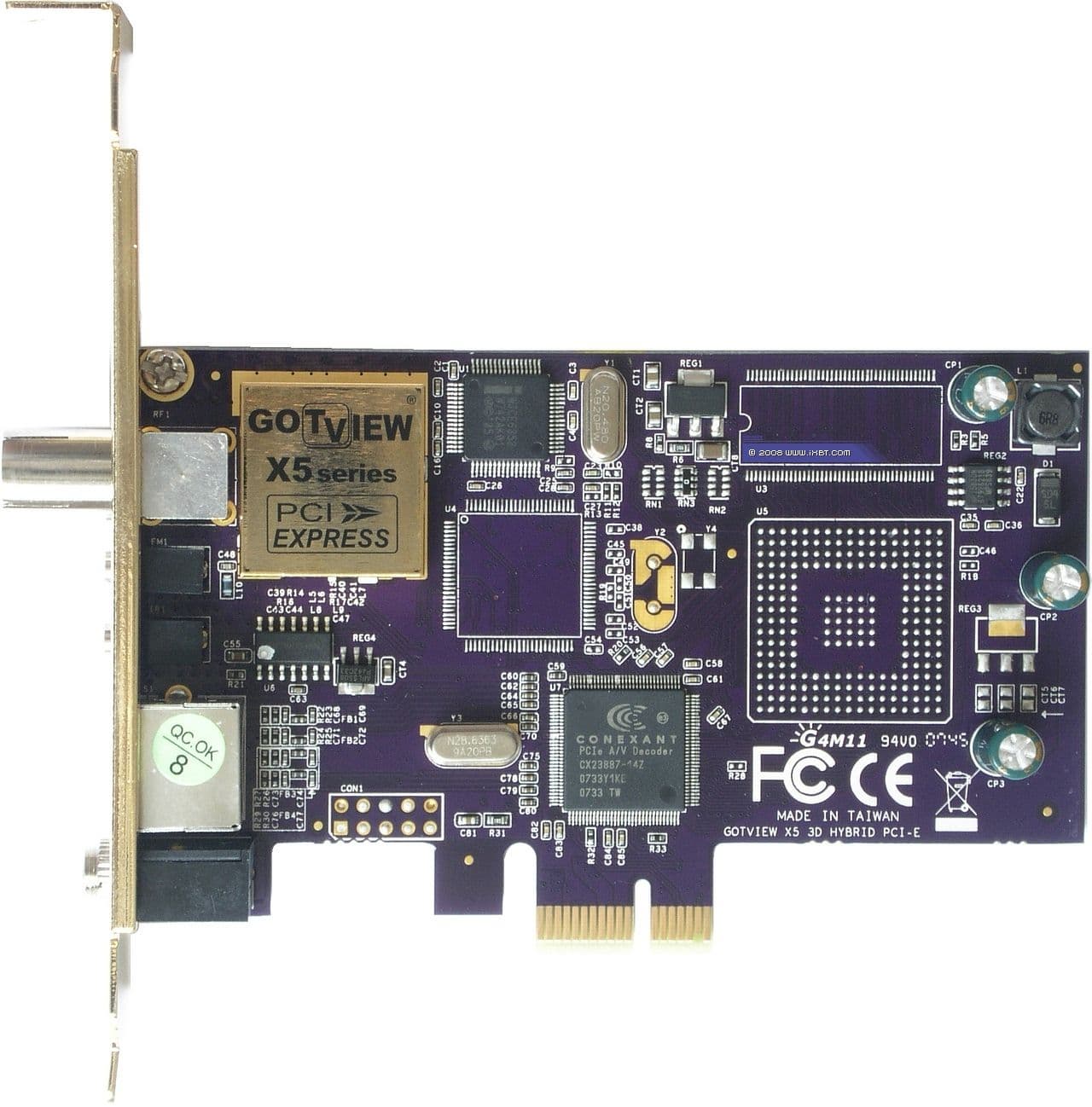

GOTVIEW X5 3D Hybrid PCI-E — гибридный TV- и FM-тюнер с интерфейсом PCI-Express. Cелектор XC5000ACQ, 10-битный АЦП Conexant CX23887-14Z, COFDM демодулятор Intel CE 6353.

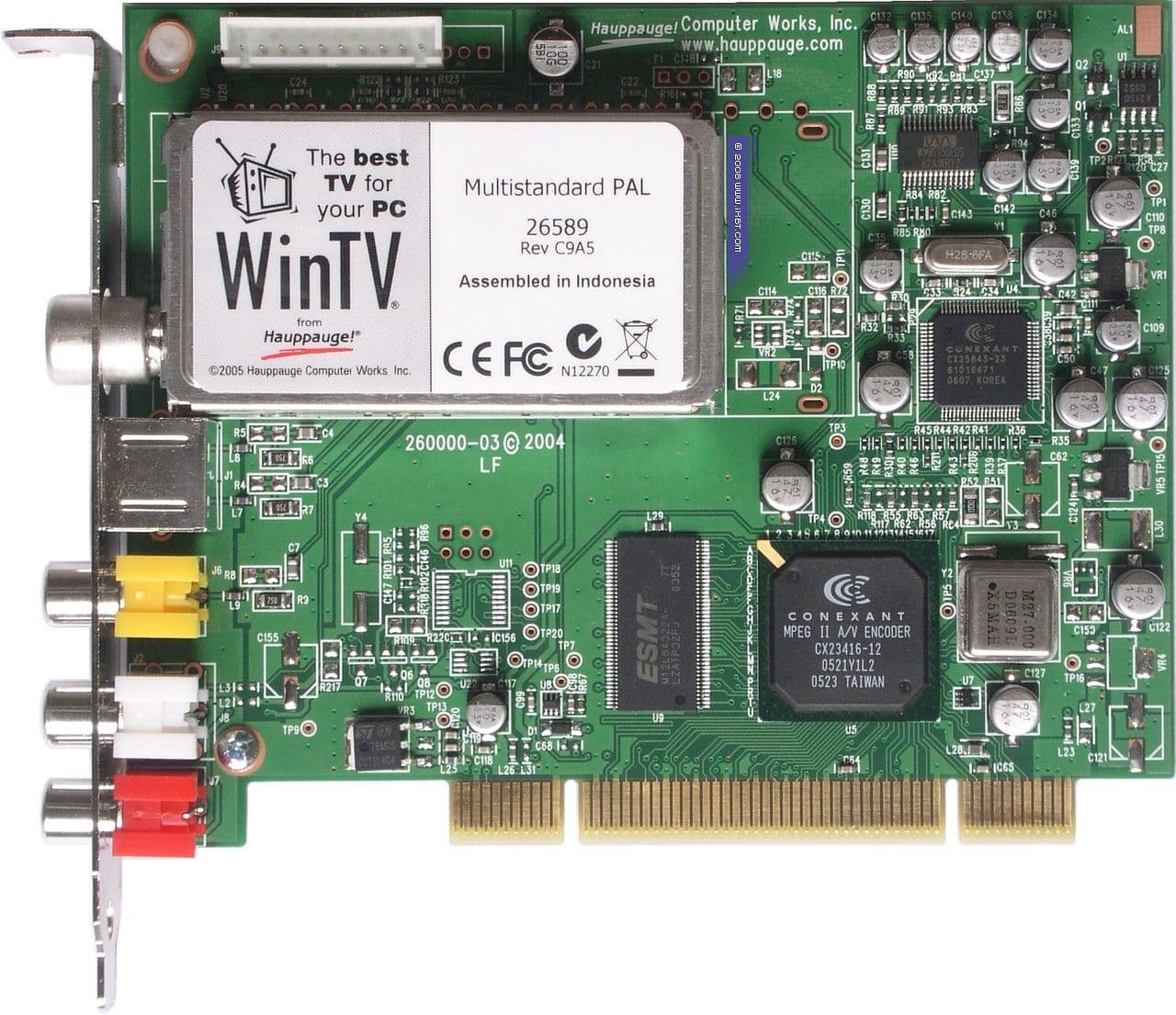

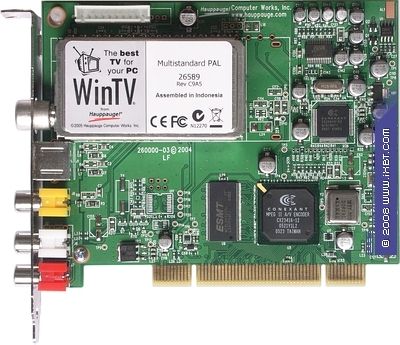

Hauppauge WinTV-PVR 150 — аналоговый TV-тюнер с интерфейсом PCI и поддержкой аппаратного сжатия в MPEG2. Селектор TCL MPE05 от Huizhou TCL King High Frenquency Electronic Co, 10-битный АЦП Conexant CX25843-23, MPEG1/2 кодировщик Conexant CX23416-12.

KWorld PlusTV Hybrid PCI (DVB-T 210SE) — гибридный TV- и FM-тюнер с интерфейсом PCI. Селектор Philips TDA8275AC1, 9-битный АЦП Philips/NXP SAA7131E, COFDM демодулятор Philips/NXP TDA10046A.

По традиции, настоятельно рекомендуем ознакомиться с предыдущими материалами цикла, посвящёнными как непосредственно тестированию TV-тюнеров, так и изучению влияния частот системной шины и памяти, а также качества установленного блока питания.

Теоретическое обоснование работы программы Line_View и описание методики тестирования можно найти в материале «Исследование чувствительности компьютерных TV-тюнеров с интерфейсом PCI».

Используемую при тестировании версию Line_View можно скачать отсюда.

Конфигурация тестового компьютера

  • Процессор Intel Core 2 Quad Q6600
  • Системная плата Gigabyte GA-965P-DS3 (Intel P965 + Intel ICH8)
  • Оперативная память 4 ГБ (4×1024 DDR2 PC6400 KingMax)
  • Видеокарта NVIDIA GeForce 8800GTX
  • Звуковая карта Creative Sound Blaster Audigy 2ZS
  • Жесткий диск 250 ГБ Hitachi (HDT722525DLA380)
  • Жесткий диск 320 ГБ Hitachi (*VLA360)
  • Жесткий диск 120 ГБ Maxtor Plus9-6Y120M0
  • DVD ReWriter BENQ DW1640
  • DVD ReWriter NEC ND-3500A
  • Блок питания Thermaltake Purepower 680APD (W0049 rev. 2, 680 W)
  • Операционная система Windows XP Professional (SP2) ENG

Информацию о возможном влиянии параметров тестовой системы можно обнаружить в материале «Зависимость работы компьютерных TV-тюнеров с интерфейсом PCI от системных параметров».

Список эфирных каналов, теоретически способных влиять на результаты измерений


Канал Частота
1 49.75 МГц
3 77.25 МГц
6 175.75 МГц
7 183.25 МГц
9 199.25 МГц
11 215.25 МГц
21 471.25 МГц
23 487.25 МГц
25 503.25 МГц
27 519.25 МГц
35 583.25 МГц
37 599.25 МГц
47 679.25 МГц
50 703.25 МГц

Результаты

В связи с тем, что используемый генератор выдает сигнал в спецдиапазонах метровых каналов 73 — 82 и S-01 — S-18 отдельно, эти диапазоны представлены отдельными графиками. Вследствие этого, результаты не являются полноценной амплитудно-частотной характеристикой. Впрочем, желающие могут построить ее сами на основании представленных ниже данных.

Традиционно приведём несколько изображений, полученных с разными значениями отношения сигнал-шум (ОСШ) при используемой методике. Начнём с 35 дБ, как минимально допустимого для относительно комфортного просмотра.

SNR = 35



SNR = 32



SNR = 30



SNR = 20



SNR = 17



Начинаем тестирование с уровня сигнала 73-75 дБ (мкВ).









Отсутствие на графиках Hauppauge WinTV-PVR 150 и KWorld PlusTV Hybrid PCI значений на последних каналах дециметрового диапазона обусловлено неустойчивой работой ВЧ-блоков от Philips/NXP (TCL MPE05 является производимой по лицензии копией знаменитой серии Philips Mk3) в этих условиях. На приёмниках от Xceive этот эффект почти не проявляется.

Интересна схожесть показателей формально лидирующих Hauppauge WinTV-PVR 150 и GOTVIEW X5 3D Hybrid PCI-E, несмотря на отличия в элементной базе. Третье место за Compro VideoMate U2800F, отличившимся наибольшей стабильностью графиков. Закономерно отставание KWorld PlusTV Hybrid PCI, балансирующего на грани комфортного просмотра. Как показывает практика, из Philips TDA8275A можно выжать приемлемые показатели (подтверждено результатами KWorld PlusTV Dual Hybrid PCI Express), но сейчас явно не тот случай. Тем не менее, результаты всех участников позволяют допустить их к следующему этапу.

Ослабляем сигнал на 20 дБ при помощи переходника-аттенюатора соответствующего номинала.









Изменился расклад в тройке лидеров, Hauppauge WinTV-PVR 150 с пьедестала не свергнут, зато поменялись местами GOTVIEW X5 3D Hybrid PCI-E и Compro VideoMate U2800F. Причём, водораздел на старших каналах дециметрового диапазона проходит по принятому нами за точку комфорта значению ОСШ 35 дБ. Впрочем, вряд ли, большинство пользователей сможет заметить реальную разницу в качестве изображения. Увы, KWorld PlusTV Hybrid PCI не выдерживает гонки и сходит с дистанции, подтверждая заключение из соответствующего обзора, этой модели необходим хороший сигнал.

Выводы

Рекордов на этой раз не отмечено. Первое место присуждается Hauppauge WinTV-PVR 150, второе и третье делят Compro VideoMate U2800F и GOTVIEW X5 3D Hybrid PCI-E. KWorld PlusTV Hybrid PCI остаётся без наград, получая в личное дело штамп «использовать только в условиях хорошего сигнала».

Согласно устоявшейся традиции, приведём список выводов и рекомендаций:

  • Современные полупроводниковые ВЧ-блоки способны обеспечить качество работы, как минимум, сравнимое с классическими приёмниками
  • Хорошие условия приема являются немаловажным условием при покупке компьютерного TV-тюнера
  • Вероятность столкнуться со «слабым местом» того или иного тюнера невелика, учитывая достаточно слабую насыщенность нашего эфира, тем не менее, при покупке тюнера, лучше это учитывать
  • Дизайн платы и используемые компоненты обвязки могут оказать влияние на прием сигнала
  • Тюнеры с интерфейсом PCI на базе АЦП от Philips значительно более склонны к эффекту «вертикальных полос» по сравнению с решениями от других производителей
  • PCI-Express и USB 2.0 тюнеры не имеют подтверждённых особенностей, связанных с интерфейсом, отрицательно влияющих на качество приёма
  • Аппаратные средства борьбы с шумом, реализованные в некоторых микросхемах, могут существенно влиять на ОСШ
  • При наличии нестандартного антенного разъёма используемый переходник способен оказать влияние на качество приёма
  • Параметры селектора не ограничиваются ОСШ на каждом канале в зависимости от силы сигнала
  • В случае наличия каналов, на которых наблюдаются проблемы с качеством изображения, можно попробовать изменить частоту памяти или системной шины
  • Качественный блок питания является одним из параметров, от которых зависит работа TV-тюнера
  • Чем выше ОСШ, тем лучше качество при кодировании в MPEG1/2/4 и другие форматы, использующие сжатие с потерями


Автор выражает благодарность
разработчикам программы Line_View
Андрею Глазунову aka Drakon Rider и
Дмитрию Лавренову aka MIDIMaker
