Исследование чувствительности компьютерных TV-тюнеров (часть 17)


KWorld PlusTV Dual Hybrid PCI Express (PE310), Compro VideoMate E650, Compro VideoMate E800 и GOTVIEW PCI Hybrid

В девятнадцатом веке мало кто ожидал, что наступит двадцатый.
Станислав Ежи Лец

Очередная статья нашего цикла сравнительных материалов, начатого три года назад, является своего рода юбилейной. Как-никак, 20 (нумерация в заголовке не учитывает три отдельных исследования, найти которые можно в общем списке) — это круглое число. Признаться, в сентябре 2004 года трудно было предположить, что через несколько лет подавляющее большинство тестируемых тюнеров будет оснащено полупроводниковыми ВЧ-блоками, а тюнеры с интерфейсом PCI-Express, да ещё и оснащённые несколькими приёмниками, представлялись чем-то бесконечно далёким.

Реальность, как это часто бывает, внесла свои коррективы, в результате чего нашими сегодняшними участниками становятся следующие устройства:

KWorld PlusTV Dual Hybrid PCI Express (VS-DVBT PE310) — гибридный TV- и FM-тюнер с интерфейсом PCI-Express, двумя полупроводниковыми ВЧ-блоками Philips TDA8275AC1, двумя COFDM демодуляторами Philips TDA10046A и 10-битным мультистандартным двухканальным АЦП Philips SAA7162E/G

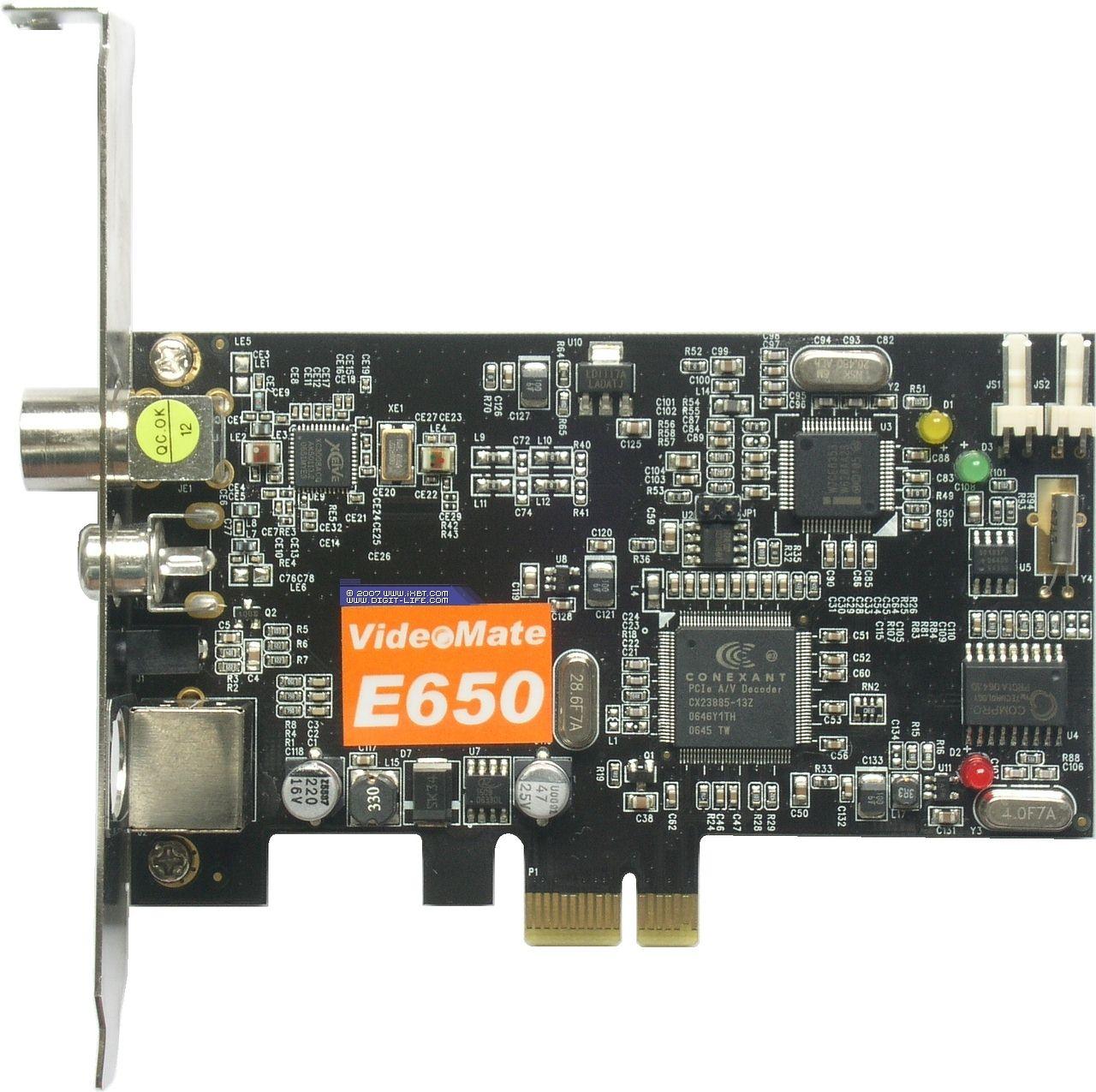

Compro VideoMate E650 — гибридный TV- и FM-тюнер с интерфейсом PCI-Express. Аналоговый селектор XC3008ACQ, представляющий собой предыдущую модификацию известного XC3028, более требовательную к питанию (1,5W против 1,2W)), 10-битный АЦП Conexant CX23885, COFDM демодулятор Intel CE 6353

Compro VideoMate E800 — гибридный TV- и FM-тюнер с интерфейсом PCI-Express и поддержкой аппаратного сжатия в MPEG2. Cелектор XC3028ACQ, 10-битный АЦП Conexant CX23885, COFDM демодулятор Intel CE 6353, MPEG1/2 кодировщик Conexant CX23417-11Z

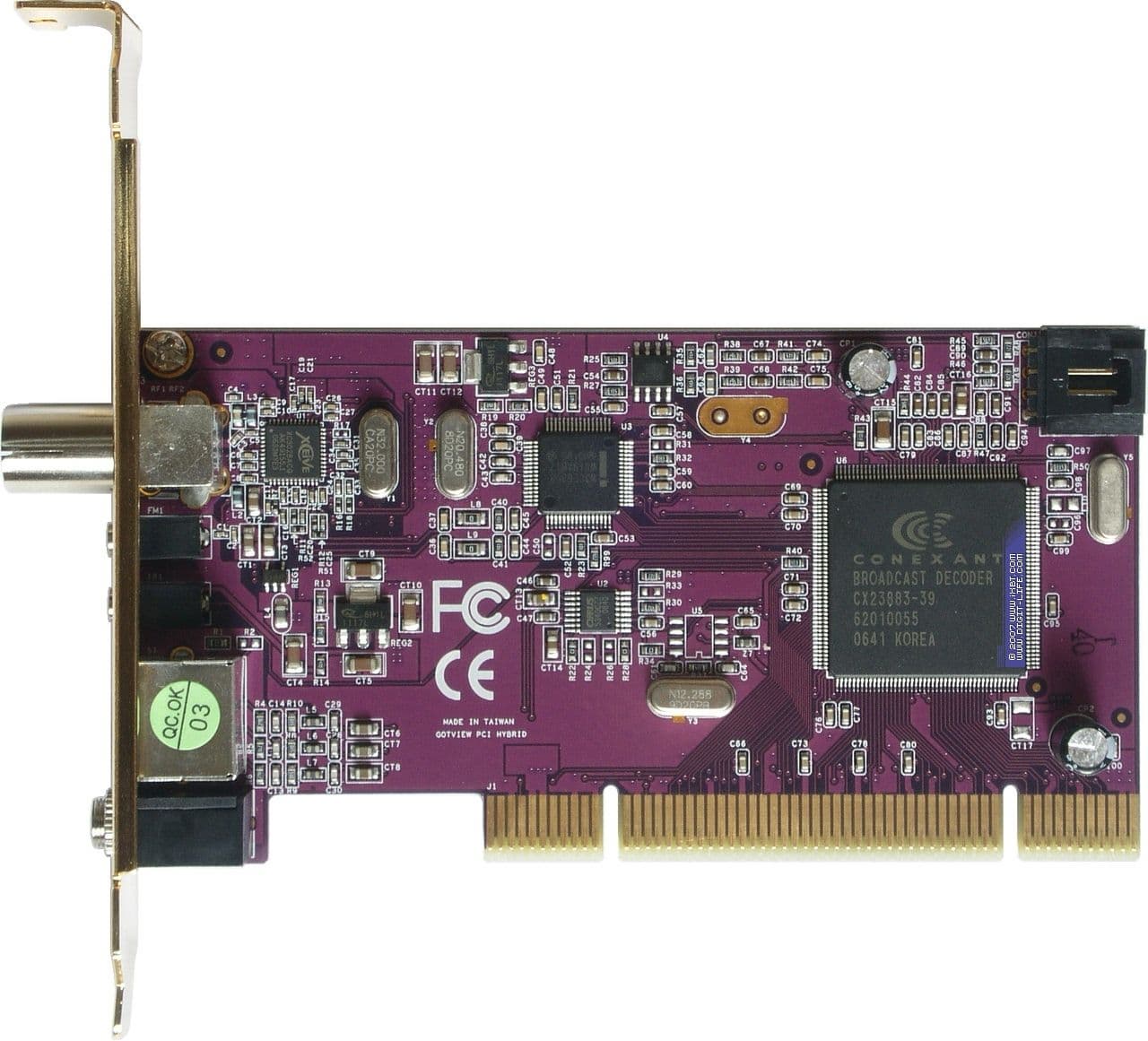

GOTVIEW PCI Hybrid — гибридный TV- и FM-тюнер с интерфейсом PCI. Полупроводниковый селектор Xceive XC3028ACQ, 10-битный АЦП Conexant CX23883-39, COFDM демодулятор Intel CE 6353

Можно заметить, что тюнеры с поддержкой PCI-Express в начале этого текста упомянуты не зря, это первое знакомство с ними в рамках объективной оценки чувствительности. Своего рода подарок нашим читателям в честь юбилея. Интересно и то, что все представленные модели имеют поддержку цифрового вещания в формате DVB-T.

По традиции, настоятельно рекомендуем ознакомиться с предыдущими материалами цикла, посвященными как непосредственно тестированию TV-тюнеров, так и изучению влияния частот системной шины и памяти, а также качества установленного блока питания.

Теоретическое обоснование работы программы Line_View и описание методики тестирования можно найти в материале «Исследование чувствительности компьютерных TV-тюнеров с интерфейсом PCI».

Используемую при тестировании версию Line_View можно скачать отсюда.

Конфигурация тестовых компьютеров

  • Процессор Intel Core 2 Duo E6420
  • Системная плата Gigabyte GA-965P-DS3 (Intel P965 + Intel ICH8)
  • Оперативная память 4 ГБ (4×1024 DDR2 PC6400 KingMax)
  • Видеокарта NVIDIA GeForce 8800GTX
  • Звуковая карта Creative Sound Blaster Audigy 2ZS
  • Жесткий диск 250 ГБ Hitachi (HDT722525DLA380)
  • Жесткий диск 120 ГБ Maxtor Plus9-6Y120M0
  • Жесткий диск 120 ГБ Maxtor Plus9-6Y120M0
  • DVD ReWriter BENQ DW1640
  • DVD ReWriter NEC ND-3500A
  • Блок питания Thermaltake Purepower 680APD (W0049 rev. 2, 680 W)
  • Операционная система Windows XP Professional (SP2) ENG

Информацию о возможном влиянии параметров тестовой системы можно обнаружить в материале «Зависимость работы компьютерных TV-тюнеров с интерфейсом PCI от системных параметров».

Список эфирных каналов, теоретически способных влиять на результаты измерений


Канал Частота
1 49.75 МГц
3 77.25 МГц
6 175.75 МГц
7 183.25 МГц
9 199.25 МГц
11 215.25 МГц
21 471.25 МГц
23 487.25 МГц
25 503.25 МГц
27 519.25 МГц
35 583.25 МГц
37 599.25 МГц
47 679.25 МГц
50 703.25 МГц

Результаты

В связи с тем, что используемый генератор выдает сигнал в спецдиапазонах метровых каналов 73 — 82 и S-01 — S-18 отдельно, эти диапазоны представлены отдельными графиками. Вследствие этого, результаты не являются полноценной амплитудно-частотной характеристикой. Впрочем, желающие могут построить ее сами на основании представленных далее данных.

Традиционно приведем несколько изображений, полученных с разными значениями отношения сигнал-шум (ОСШ) при используемой методике. Начнем с 35 дБ, как минимально допустимого для относительно комфортного просмотра.

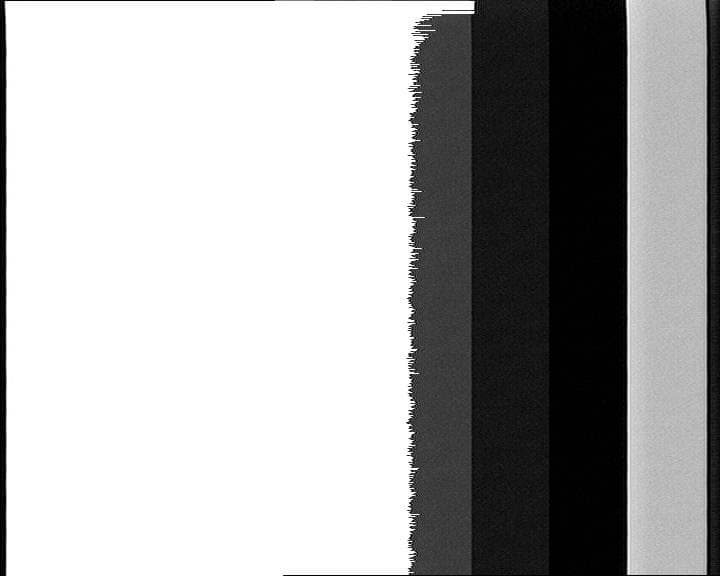

SNR = 35



SNR = 32



SNR = 30



SNR = 20



SNR = 17



Начинаем тестирование с уровня сигнала 73-75 дБ (мкВ).









Формально лидерами становятся Compro VideoMate E650 и GOTVIEW PCI Hybrid, но за пределы приемлемых значений ОСШ не выбивается ни один из участников.

Отсутствие на графике KWorld PlusTV Dual Hybrid PCI Express значений на последних каналах дециметрового диапазона обусловлено неустойчивой работой ВЧ-блоков от Philips и некоторых других производителей в этих условиях. На приёмниках от Xceive этот эффект проявляется крайне редко.

Ослабляем сигнал на 20 дБ при помощи переходника-аттенюатора соответствующего номинала.









Интересно, кому продали душу инженеры KWorld, добившись таких результатов от тюнера на TDA8275AC1? PlusTV Dual Hybrid PCI Express демонстрирует нестыдные, по сравнению с конкурентами, показатели, тем самым подтверждая сформулированные в обзоре выводы о неплохой для тюнера с такими ВЧ-блоками чувствительности. Более того, этот тюнер единственный избежал заметных провалов на метровых каналах. В дециметровом диапазоне диспозиция примерно та же, что и в условиях сильного сигнала, отметить можно, разве что, ухудшение ОСШ на 631,25 МГц у GOTVIEW PCI Hybrid и его же странное поведение на 799,25 МГц. Впрочем, тюнера от KWorld на последних трёх каналах также ведёт себя не лучшим образом, но об этом мы уже говорили выше. К тому же, аналогичная ситуация в этих условиях наблюдается со всеми ВЧ-блоками производства Philips/NXP, включая приёмники Mk3/Mk5 классической компоновки.

Выводы

Объективно, лучшим по результатам этого теста можно назвать Compro VideoMate E650, но незначительность отставания остальных участников девальвирует строгое распределение мест. Специальный приз достаётся KWorld PlusTV Dual Hybrid PCI Express, под завершение активного использования Philips TDA8275AC1 (результаты работы тюнера с новым полупроводниковым приёмником от Philips/NXP TDA18271 мы постараемся дать в следующем тематическом материале), продемонстрировавшему возможность создания на базе этого приёмника устройства с хорошей чувствительностью. Отдельно стоит отметить отсутствие пресловутого эффекта «вертикальных полос» у тюнера, оснащённого АЦП производства Philips/NXP с поддержкой PCI-Express. Будем надеяться, что со временем эта проблема станет достоянием истории.

Согласно устоявшейся традиции, приведём список выводов и рекомендаций:

  • Современные полупроводниковые ВЧ-блоки способны обеспечить качество работы, как минимум, сравнимое с классическими приёмниками
  • Хорошие условия приема являются немаловажным условием при покупке компьютерного TV-тюнера
  • Вероятность столкнуться со «слабым местом» того или иного тюнера невелика, учитывая достаточно слабую насыщенность нашего эфира, тем не менее, при покупке тюнера, лучше это учитывать
  • Дизайн платы и используемые компоненты обвязки могут оказать влияние на прием сигнала
  • Тюнеры с интерфейсом PCI на базе АЦП от Philips значительно более склонны к эффекту «вертикальных полос» по сравнению с решениями от других производителей
  • PCI-Express тюнеры не имеют отрицательно влияющих на качество приёма особенностей, связанных с интерфейсом
  • Аппаратные средства борьбы с шумом, реализованные в некоторых микросхемах, могут существенно влиять на ОСШ
  • При наличии нестандартного антенного разъёма используемый переходник способен оказать влияние на качество приёма
  • Параметры селектора не ограничиваются ОСШ на каждом канале в зависимости от силы сигнала
  • В случае наличия каналов, на которых наблюдаются проблемы с качеством изображения, можно попробовать изменить частоту памяти или системной шины
  • Качественный блок питания является одним из параметров, от которых зависит работа TV-тюнера
  • Чем выше ОСШ, тем лучше качество при кодировании в MPEG1/2/4 и другие форматы, использующие сжатие с потерями


Автор выражает благодарность
разработчикам программы Line_View
Андрею Глазунову aka Drakon Rider и
Дмитрию Лавренову aka MIDIMaker







Дополнительно
