Гибридный TV- и FM-тюнер GOTVIEW X5 DVD Hybrid PCI-E


Оригинальная элементная база, аппаратное сжатие в MPEG1/2 и современный интерфейс



Даже копируя, будь оригинален.
Яна Джангирова

TV-тюнеры, оснащённые ВЧ-блоками TDA8275A и АЦП SAA7162E от Philips/NXP Semiconductors, можно условно отнести к первому поколению устройств с интерфейсом PCI-Express. Вторым поколением стали тюнеры на базе эталонного дизайна Sonora, базирующиеся на схемотехнике производства Conexant Systems, Inc. и Xceive Inc. В силу аппаратных различий в приёмной части, эти модели обеспечивали лучшее качество приёма, а предусмотренное дизайном использование дополнительных кодировщиков привело к появлению поддержки аппаратного сжатия в MPEG1/2. Симметричным ответом от NXP должны стать тюнеры на базе приёмников TDA18271HD и одночиповых АЦП/кодировщиков SAA7164E, позволяющих организовывать одновременную работу с двумя несжатыми видеопотоками, но при отсутствии серийных образцов тюнеры второго поколения пока ещё остаются оптимальным выбором.

После выпуска PCI Hybrid ориентированная преимущественно на российский рынок компания GOTVIEW вновь подтвердила репутацию производителя, специализирующегося на устройствах с поддержкой аппаратного сжатия в MPEG1/2. Подобно первому тюнеру компании с поддержкой DVB-T PCI DVD3 Hybrid, оснащённому аппаратным кодировщиком, первая же модель с поддержкой интерфейса PCI-Express стала развитием такого подхода.

Знакомство с Compro VideoMate E650 и Compro VideoMate E800 и Leadtek WinFast PxPVR2200 позволило охватить несколько вариантов использования одной компоновки. Однако, как оказалось, даже в этих рамках можно добиться заметных аппаратных различий. Несмотря на то, что формально GOTVIEW X5 DVD Hybrid PCI-E функционально схож с Compro VideoMate E800, поставить однозначный знак равенства мешают не только отличия в программном обеспечении, но и разница в используемой схемотехнике. Впрочем, обо всём по порядку.

Комплект поставки

Цветовое оформление коробки отличается от других моделей, как актуальных, так и снятых с производства, сочетание белого и голубого ещё не использовалось. Коробка традиционно компактна, что никак не сказывается на её наполненности.

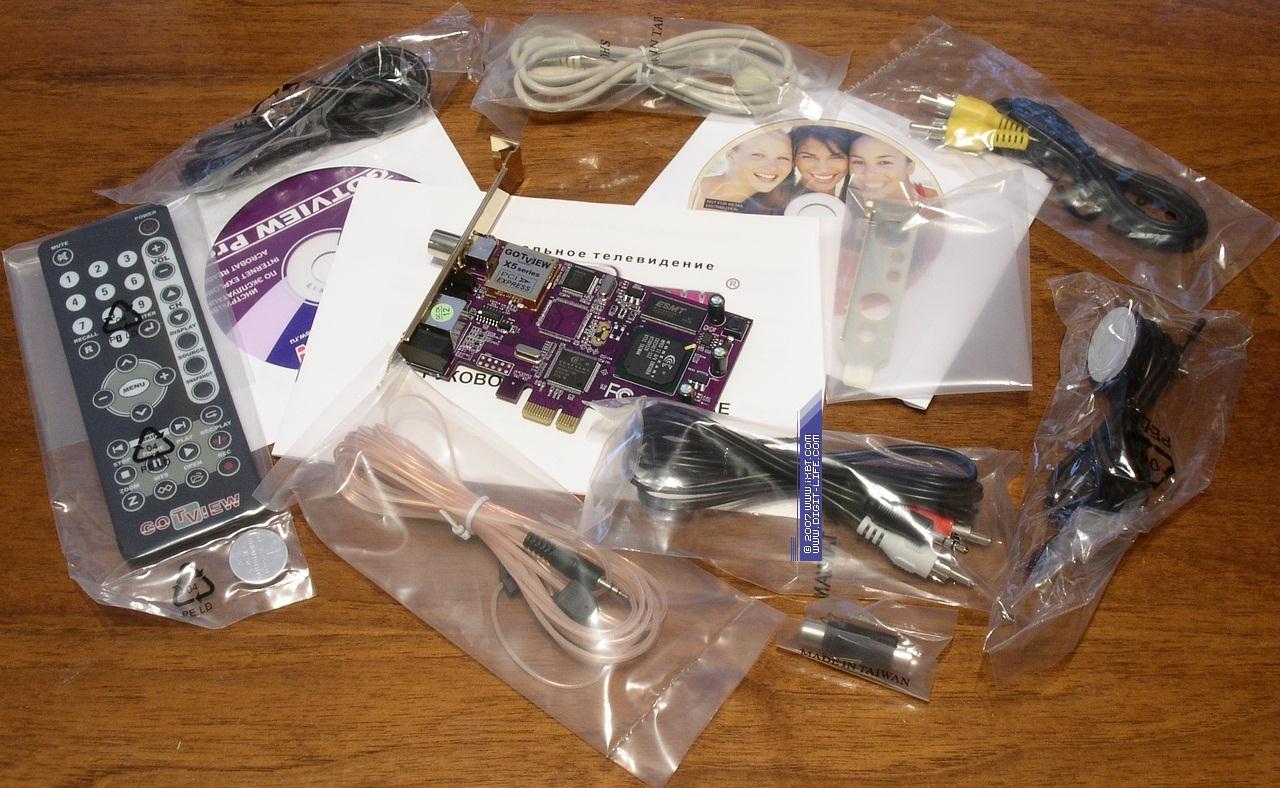

Характерный для тюнеров от GOTVIEW комплект поставки, полностью обеспечивающий потребности пользователя в установке тюнера и подключении внешних источников, включает в себя:

  • Тюнер
  • Пульт ДУ
  • Выносной датчик пульта ДУ
  • Портативная DVB-T антенна
  • FM-антенна
  • Переходник S-Video — RCA для подключения источников композитного видеосигнала
  • Переходник 2 RCA — mini-jack для подключения источников аудиосигнала
  • Кабель S-Video — S-Video
  • Кабель RCA — RCA
  • Планка для установки в низкопрофильные корпуса
  • Руководство по установке тюнера
  • 2 CD с драйверами и программным обеспечением

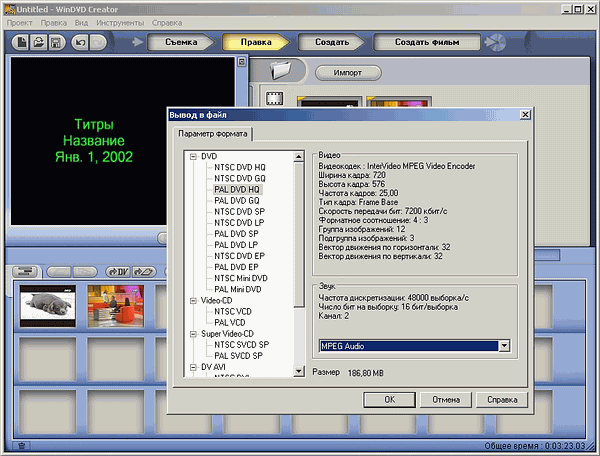

Дополнительное ПО традиционно представлено WinDVD Creator 2 от InterVideo, предназначенным для создания VCD, SVCD или DVD. Серийный номер указан на конверте с диском.

Кодеки, устанавливаемые с этой программой, также обеспечивают программную запись в MPEG2 и функционирование режима отложенного просмотра Timeshift.

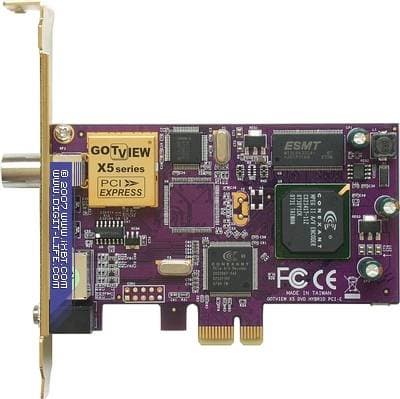

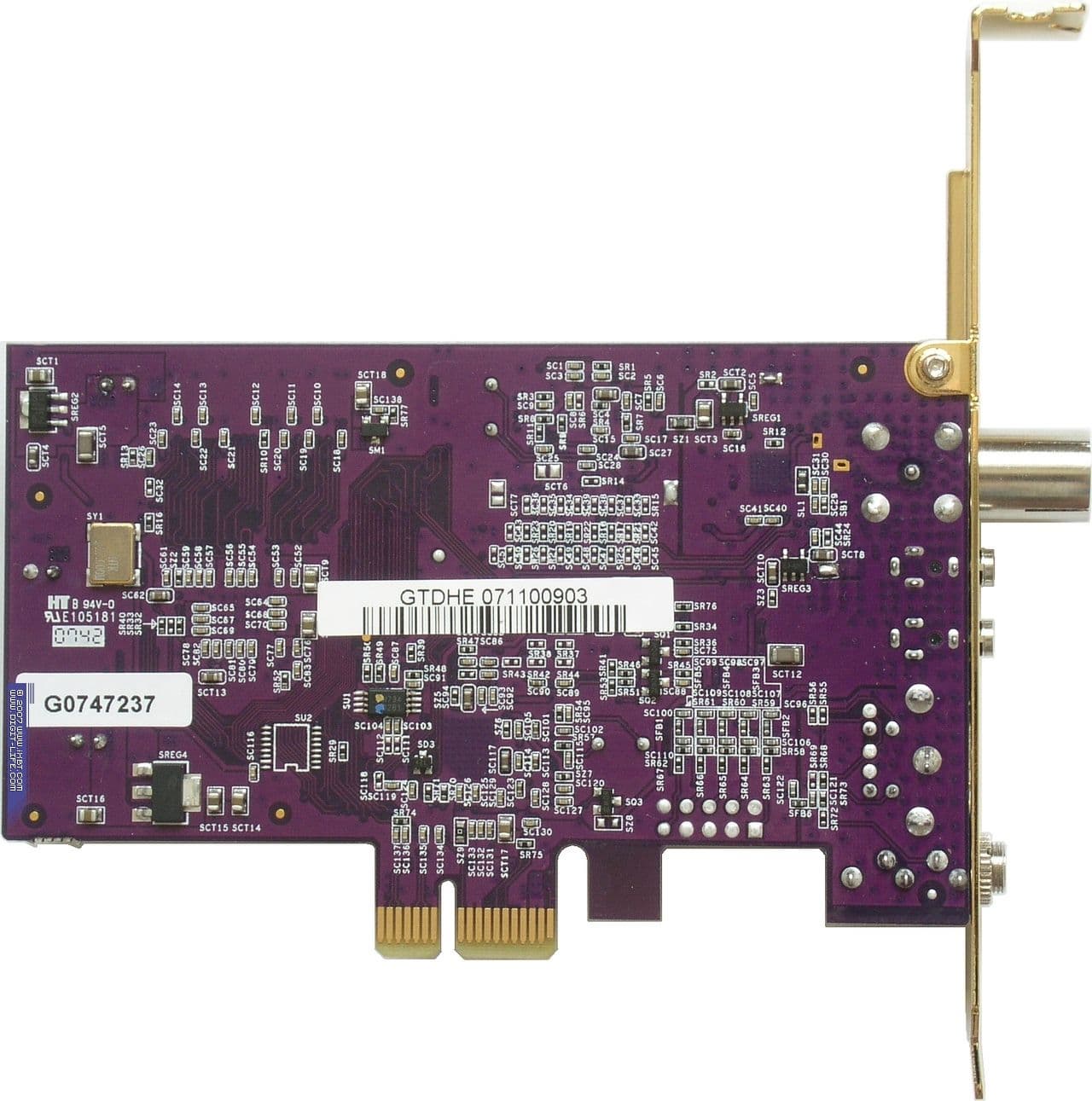

Конструкция и спецификации

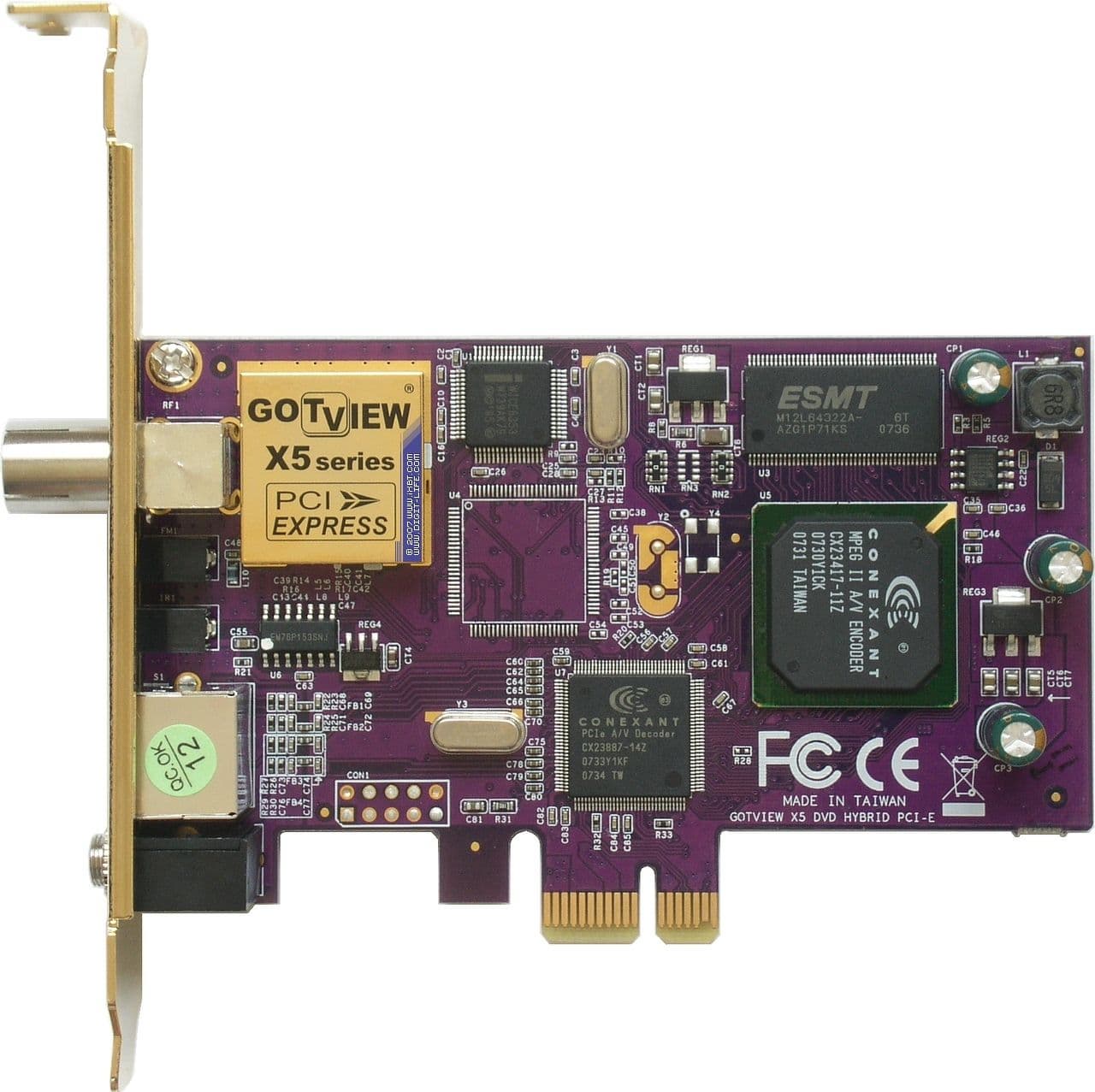

Традиционная для последних внутренних тюнеров компании забота о владельцах компактных корпусов и barebone-систем в очередной раз подтверждается низкопрофильным дизайном платы. Идеализировать производителя в этом случае не стоит, благодаря компактности используемого ВЧ-блока, такую компоновку имеет большинство тюнеров со схожей схемотехникой, однако в отличие от Compro VideoMate E800 и Leadtek WinFast PxPVR2200, плата X5 DVD Hybrid PCI-E имеет стандартную длину. Сочетание фиолетового текстолита и позолоченной планки (дополнительная планка для установки в низкопрофильные корпуса также имеет покрытие) является, так сказать, фирменным стилем.

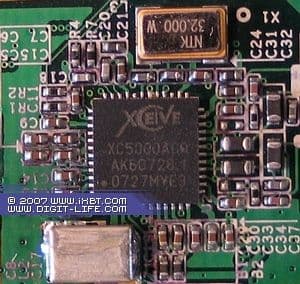

Приёмная часть тюнера преподносит сразу два сюрприза. Первый заключается в использовании последней разработки лидирующей в производстве полупроводниковых ВЧ-блоков компании Xceive Inc. XC5000ACQ (цвет текстолита на снимке обусловлен использованием для фотосессии несерийного экземпляра тюнера), второй — в наличии экранирующего кожуха (несущего больше эстетическую нагрузку, нежели реально защищающего от помех, микросхема приёмника имеет собственное экранирование), отсутствующего у других моделей компании с приёмниками от Xceive.

Как и остальные ВЧ-блоки этого производителя, для достижения максимального качества приёма XC5000 требует соблюдения определённых требований к обвязке. В связи с этим, 5 интегральных стабилизаторов, способствующих снижению возможных пульсаций напряжения, внушают определённый оптимизм.

Несмотря на то, что XC5000 поддерживает все существующие цифровые форматы за исключением спутниковых (ATSC, OpenCable, DVB-T, DVB-C, ISDB-T, DMB-TH), для полноценной работы с ними необходимы дополнительные демодуляторы. Наличие у X5 DVD Hybrid PCI-E только одного COFDM (Coded Orthogonal Frequency Division Multiplexing) демодулятора Intel CE6353 (до перехода в ноябре 2005 года вместе с другими решениями, разработанными Zarlink Semiconductor Inc, в собственность Intel Corporation известного как ZL10353) обеспечивает только поддержку цифрового наземного вещания в формате DVB-T (Digital Video Broadcasting-Terrestrial). Впрочем, ситуация на современном рынке цифрового вещания (в частности, отсутствие универсальных демодуляторов и процентное соотношение разных форматов в мировом масштабе) не располагает к другому подходу.

Среди конкурентов, использующих 10-битный АЦП CX23885 с поддержкой PCI-Express от Conexant Systems, Inc., X5 DVD Hybrid PCI-E выделяется наличием CX23887-14Z (как и у CX23885, планируется смена ревизии с 14Z на 15Z с поддержкой PCI-Express 2.0). Эта микросхема отличается гребенчатым фильтром, использующим два измерения изображения и время в качестве третьего (3D Comb Filter), предназначенным для разделения яркостной и цветностной составляющих композитного аналогового видеосигнала. В отличие от используемых для реализации этой функции специализированных микросхем, внутренний фильтр CX23887 не требует дополнительной памяти. АЦП способен работать с компонентным сигналом, однако возможность подключения соответствующих источников не предусмотрена.

MPEG1/2 кодировщик Conexant CX23417-11Z представлет собой модификацию популярного CX23416, лишённую моста PCI. Буфер, необходимый для работы энкодера, реализован при помощи модуля 6ns памяти производства Etron Technology, Inc. ёмкостью 8 МБ.

Схожая функциональность X5 DVD Hybrid PCI-E и PCI DVD3 Hybrid привела к минимальным отличиям возможностей этих моделей, список которых в нашем случае включает в себя следующее:

  • Интерфейс PCI-Express 1x
  • Поддержка эфирного и кабельного телевидения
  • Поддержка всех телевизионных стандартов аналогового вещания PAL/SECAM/NTSC
  • Поддержка цифрового теле- и радиовещания в формате DVB-T
  • Аппаратное сжатие в MPEG1/2 режиме реального времени с битрейтом 1-15 Мбит/с
  • Поддержка постоянного (CBR) и переменного (VBR) битрейта при кодировании в MPEG1/2
  • Режим отложенного просмотра Timeshift с использованием аппаратного MPEG-энкодера
  • Аппаратный фильтр подавления шумов при записи в MPEG1/2
  • Возможность временной приостановки записи как при программном, так и при аппаратном сжатии
  • Обрезка заданного количества нижних строк при аппаратном сжатии
  • Сканирование каналов в любом указанном диапазоне, с любым заданным шагом
  • Фильтры деинтерлейса, в том числе, с удвоенной частотой кадров
  • Индивидуальные настройки для каждого канала: громкость, яркость, теплота, цветность, резкость, тип кодировки
  • Присвоение иконки для каждого канала
  • Детектор движения
  • Функция «Картинка-в-картинке» (PIP) при наличии в системе двух и более устройств видеозахвата
  • Опциональное отключение звука во время запуска программы, поиска или переключения каналов
  • Устранение краевых дефектов на изображении (масштабирование и обрезка краев)
  • Программная поддержка записи в форматы AVI/DV/WMV/MPEG4 с любым установленным в системе кодеком
  • Поддержка всех современных контейнеров (AVI, WMV, ASF, MPEG-1,2, fvASFDirect, Matroska и т. д.) при записи
  • Захват кадров ТВ окна в формате BMP, TIFF, PNG, TGA, PCX, GIF (в том числе анимированный), JPG по таймеру или по нажатию кнопки
  • Возможность автоматического изменения имени файла.
  • Полная информация о захвате
  • Обработка записываемого изображения фильтрами
  • Возможность коррекции настроек (изменение яркости, контрастности и пр.) во время записи
  • Видео поверх рабочего стола
  • Опциональное отключение звука во время запуска программы, поиска или переключения каналов
  • Возможность отключения изображение и звука при длительном отсутствии сигнала
  • Трансляция по сети (HTTP/UDP)
  • Поддержка программы телепередач на неделю с возможностью закачки обновления
  • Отображение названия текущей телепередачи, а также времени начала и окончания данной передачи с указанием отрезка времени, прошедшего от начала
  • Возможность резервирования места на диске под запись фрагмента
  • Полностью русифицированный интерфейс
  • Поддержка Windows 2000/XP/2003/MCE 2005/Vista (32- и 64-разрядных версий)

Конфигурация тестового компьютера

  • Процессор Intel Core 2 Quad Q6600
  • Системная плата Gigabyte GA-965P-DS3 (Intel P965 + Intel ICH8)
  • Оперативная память 4 ГБ (4х1024 DDR2 PC6400 KingMax)
  • Видеокарта NVIDIA GeForce 8800GTX
  • Звуковая карта Creative Sound Blaster Audigy 2ZS
  • Жесткий диск 250 ГБ Hitachi (HDT722525DLA380)
  • Жесткий диск 320 ГБ Hitachi (*VLA360)
  • Жесткий диск 120 ГБ Maxtor Plus9-6Y120M0
  • DVD ReWriter BENQ DW1640
  • DVD ReWriter NEC ND-3500A
  • Блок питания Thermaltake Purepower 680APD (W0049 rev. 2, 680 W)
  • Операционные системы Windows XP Professional (SP2) ENG и Windows Vista Ultimate (64-разрядная версия) RUS

Список эфирных каналов при тестировании


Название Канал Частота Уровень сигнала Стандарт
СТС 1 49.75 МГц 79.5 дБ (мкВ) SECAM D/K
Первый 3 77.25 МГц 82.3 дБ (мкВ) SECAM D/K
RenTV 6 175.75 МГц 68.0 дБ (мкВ) SECAM D/K
Скат ТНТ 7 183.25 МГц 85.4 дБ (мкВ) SECAM D/K
РТР 9 199.25 МГц 87.2 дБ (мкВ) SECAM D/K
Домашний 11 215.25 МГц 56.5 дБ (мкВ) SECAM D/K
НТВ 21 471.25 МГц 59.5 дБ (мкВ) SECAM D/K
5 канал 23 487.25 МГц 62.5 дБ (мкВ) SECAM D/K
Культура 25 503.25 МГц 76.7 дБ (мкВ) SECAM D/K
ДТВ 27 519.25 МГц 66.2 дБ (мкВ) SECAM D/K
МузТВ 35 583.25 МГц 63.2 дБ (мкВ) SECAM D/K
ТВ3 37 599.25 МГц 62.2 дБ (мкВ) SECAM D/K
ТВЦ 47 679.25 МГц 59.2 дБ (мкВ) SECAM D/K
Спорт 50 703.25 МГц 63.0 дБ (мкВ) SECAM D/K

Подключение

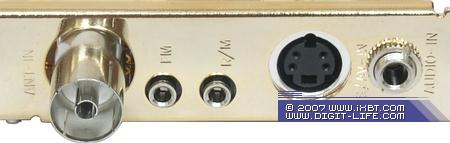

Расположение разъёмов на планке полностью копирует схему, используемую в PCI DVD3 Hybrid и PCI Hybrid. Телевизионная антенна подключается к стандартному разъёму IEC, представляющая собой стандартный диполь FM-антенна — к разъёму mini-jack 2,5 мм. Отметим, что расположенные рядом одинаковые разъёмы для подключения FM-антенны и ИК-датчика пульта ДУ требуют определённой внимательности при установке тюнера. Композитный сигнал полноценно снимается с S-Video разъёма, соответствующий переходник входит в комплект.

Передача звука осуществляется только посредством интерфейса, дополнительных аудиовыходов не предусмотрено. Напомним о комплектации тюнера всеми необходимыми кабелями и отсутствии поддержки компонентного подключения.

Установка и настройка

Одноуровневое меню установочного диска предоставляет доступ к установке программного обеспечения и драйвера. Для установки и удаления последнего служит доступная на этом же CD и на сайте производителя утилита DriverTool, способная помочь при установке/удалении других устройств (возможности программы, в частности, доступ к настройкам реестра драйвера выбранного устройства, расширяет запуск с произвольным ключом вплоть до «/» без дополнительных параметров).

Традиционно напомним о наличии на CD подробной документации в формате HTML, способной снизить порог вхождения для неопытных пользователей и справке, вызываемой хрестоматийной кнопкой F1 при работе со штатной программой.

При тестировании использовались драйвер версии 3.0.51.6 и программа GoTView PRO 5.0.0.508 beta 1.

После установки драйвера в разделе Sound, video and game controllers появляется устройство с предсказуемым названием GOTVIEW X5 DVD Hybrid PCI-E.

В системном трее появляется иконка программы дистанционного управления, также исполняющей обязанности резидентной программы планировщика.

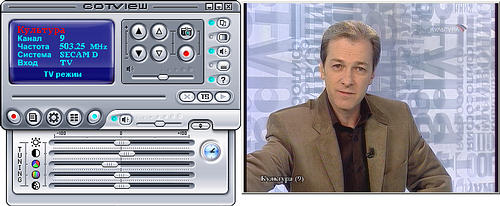

Программа поддерживает различные варианты оформления, некоторые из которых содержатся в дистрибутиве, остальные доступны на сайте производителя.

Заявленные «широкие возможности поиска и настройки каналов» соответствуют действительности. Стандартными вариантами поиска по частоте (диапазон и шаг устанавливаются пользователем) и списку каналов доступные опции не ограничиваются, предлагая автоматическую коррекцию частоты до ближайших стандартных значений, ускоренный поиск, экономящий время при отсутствии каналов с неуверенным приёмом, и пропуск закодированных цифровых каналов. Тем не менее, несмотря на такое богатство выбора, добиться полного совпадения найденных каналов с реально существующими не удалось. Возможно, причиной стали какие-то нюансы работы XC5000, но благодаря возможности ручного добавления с указанием частоты, это можно считать скорее недоразумением, чем недостатком.

Особенностью программы является общий список аналоговых, DVB-T каналов и FM-радиостанций.

Такой подход подразумевает общее меню поиска с возможностью выбора формата и установкой видеопараметров по умолчанию для аналоговых каналов. Любопытным нововведением, появившимся с момента нашего последнего знакомства с программой, является возможность выбора названия из списка основных каналов. Разумеется, ручной ввод также никуда не делся.

Присущие цифровым каналам VPID (Video Program Identification) и APID (Audio Program Identification) доступны только для просмотра, однако редактирование файла cnls.ini позволяет изменять эти параметры. Неудобство такого подхода компенсируется отсутствие необходимости в корректировке этих значений в обычных условиях, к тому же, некоторые производители, вообще, не предоставляют доступ к таким настройкам. Индивидуальная настройка видеопараметров (яркость, контраст, теплота, цветность, резкость, гамма, программное шумоподавление) для цифровых каналов требует вывода изображения с помощью Video Mixing Renderer9. Впрочем, этот режим поддерживают практически все присутствующие на рынке видеокарты вплоть до интегрированных в чипсеты.

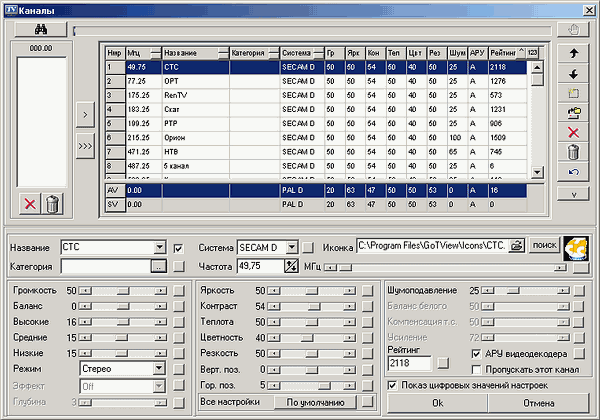

Отметим доступные индивидуально для каждого канала регулировки встроенного в АЦП трёхполосного эквалайзера и недавно появившиеся настройки позиционирования изображения.

В последних версиях программы место нескольких вкладок с большим количеством параметром на каждой заняла древовидная структура интерфейса настроек, упрощающая навигацию по разделам.

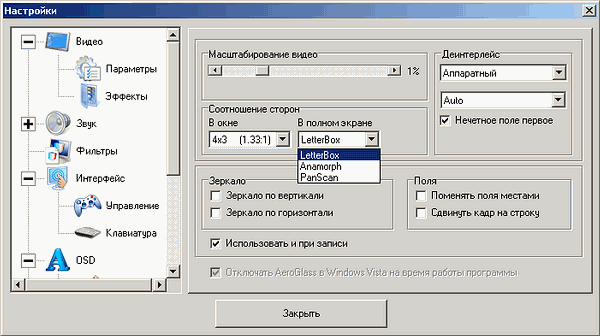

Раздел Видео содержит настройки масштабирования (общие для всех каналов), соотношения сторон (4:3, 14:9, 16:9, 16:10), настройки фильтров деинтерлейса (аппаратный и несколько разновидностей программного, в том числе, с удвоением частоты кадров). В условиях нашего вещания возможность поменять поля местами или сдвинуть кадр на строку может оказаться востребованной. Отметим, что настройки соотношения сторон не предусматривают для аппаратного деинтерлейсинга «растяжения» по горизонтали, способного привести изображение к нормальному виду при вещании широкоформатного контента (обычно 16:9) в формате 4:3.

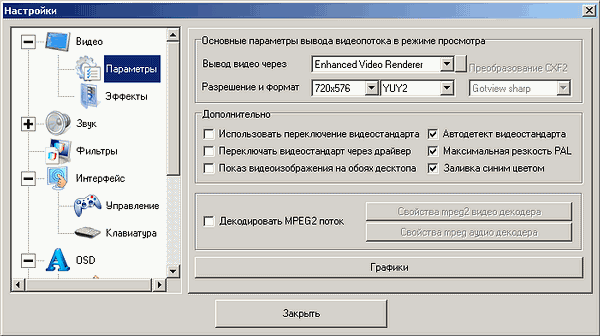

В подразделе Параметры можно найти настройки вывода видеопотока в режиме просмотра — выбор разрешения и рендерера (поддерживаются VMR7 и VMR9). В новых версиях появилась поддержка Enhanced Video Renderer (EVR), доступного при работе под Windows Vista (под Windows XP требуется установка Microsoft .NET Framework версии 3.0 и выше). Поиск отличий в качестве изображения оставим пользователям, а вот модифицированный режим PanScan M, представляющий собой реализованное при помощи EVR преобразование изображения 4:3 для вывода на широкоформатный дисплей с увеличением искажений от центра (искажения минимальны) к краям (искажения максимальны), владельцы таких мониторов наверняка смогут оценить по достоинству.

Архитектура тюнера позволяет обходиться без дополнительного цветового преобразования, так что, ресурсы центрального процессора (несущественные для современных конфигураций) для этого не требуются.

Здесь же находятся чекбоксы, отвечающие за переключение видеостандарта и вывод изображения на рабочий стол.

При работе с цифровыми каналами доступны только настройки масштабирования, выбор видеорендерера и параметры выбранного декодера.

Выбор декодера производится путём редактирования файла decoders.ini. При несовпадении описанных там значений (проверить их можно при помощи программы RadLight Filter Manager) можно отредактировать файл, либо добавить новый декодер вручную. В соответствии с выбранным декодером редактируется пункт Preferences, например,

[Preferences]
Video=8
Audio=8

означает, что используется декодер от NVIDIA с параметрами [Video8] и [Audio8]. В случае цифрового вещания в H.264/AVC также достаточно добавить соответствующий декодер, в зависимости от типа сжатия программа автоматически подберёт подходящий вариант.

Кнопка Графики вызывает встроенный в программу интерфейс для измерения и отображения таких параметров произвольной видимой строки телевизионного кадра как отношение сигнал/шум (ОСШ), и уровни распределения цветовых компонентов.

Подраздел Эффекты отвечает за выбор видеоэффектов при переключении каналов (недоступно в цифровом режиме).

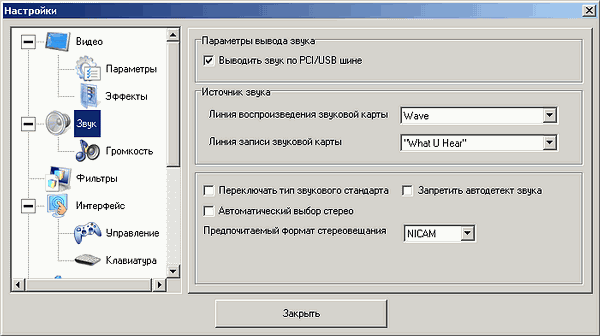

В разделе Звук осуществляется выбор линий воспроизведения/записи и предпочитаемого формата стереовещания, там же находятся чекбоксы переключения типа звукового стандарта, автоматического выбора стереозвука и запрета его автоматического определения, помогающего избежать артефактов при неуверенном приёме.

Для управления громкостью отведён отдельный подраздел, из доступных в котором настроек можно отметить выбор регулировки громкости через системный микшер или средствами DirectSound и раздельную ручную регулировку уровня звука с АЦП для TV- и FM-режимов.

Уникальной возможностью программы является подключение сторонних Direct Show (DS) фильтров и DirectX Media Objects (DMO) как при просмотре, так и при записи, для чего существует соответствующий раздел.

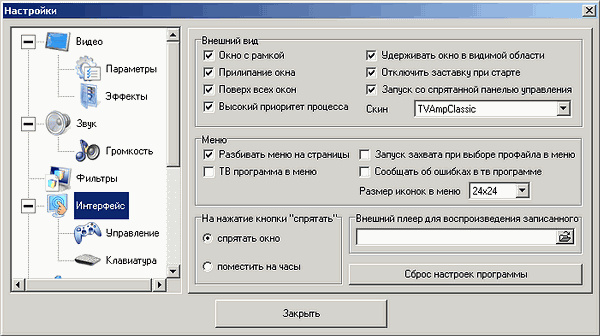

Раздел, посвящённый настройкам интерфейса, содержит массу настроек — от выбора оформления до показа телевизионной программы в меню. Нововведением стал выбор проигрывателя для воспроизведения записанных файлов, раньше для этого использовался проигрыватель, установленный в системе по умолчанию.

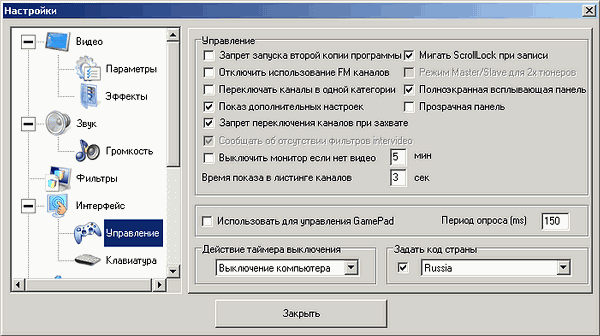

Подразделу Управление в последнее время везёт. На этот раз ему досталась опция включения всплывающей панели в полноэкранном режиме. Напомним о режиме Master/Slave, отличающемся от давно реализованной «картинки-в-картинке» (Picture-In-Picture, PIP) при наличии второго устройства видеозахвата (выбор осуществляется в разделе Устройства). Master/Slave (для активации настройки необходимо снять запрет на запуск второй копии программы) предусматривает полноценную работу двух копий одной программы с двумя устройствами без необходимой для этого ранее физической установки второго экземпляра с последующим внесением изменений в конфигурационные файлы. Независимо от последовательности выхода при следующих запусках программа работает с основным устройством. Единственное ограничение — отсутствие поддержки тюнеров сторонних производителей.

Опытным пользователям может пригодиться чекбокс показа дополнительных настроек, отвечающий за доступ к скрытым параметрам. В этом же подразделе находятся таймер выключения и принудительная установка региона, способная помочь при нестандартных настройках операционной системы.

Традиционно предоставляется доступ к настройке горячих клавиш клавиатуры, реализованный в отдельном подразделе.

Раздел OSD (On Screen Display) отвечает за настройки экранного меню. Допускается изменение практически всех параметров, влияющих на визуальное оформление.

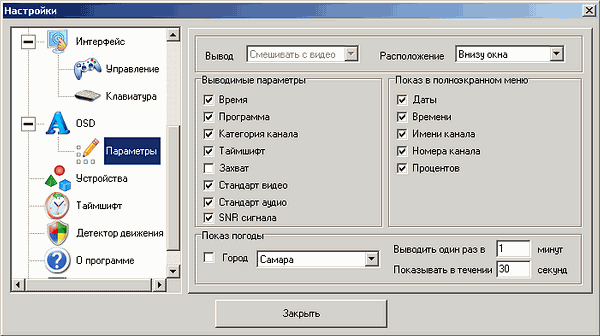

Подраздел Параметры позволяет выбрать показатели, выводимые на экран в оконном и полноэкранном режиме. Для отображения дополнительной информации используется кнопка «С». О появлении функции показа погоды (требуется Интернет-соединение) мы уже говорили в обзоре PCI DVD3 Hybrid, об отображении мощности сигнала как в цифровом, так и в аналоговом режиме, реализованной для всех тюнеров компании, оснащённых приёмниками от Xceive — в обзоре PCI Hybrid. Несмотря на то, что при работе с аналоговым вещанием результат выдаётся в виде двух значений с шагом 10 dB («40-50 dB», «50-60 dB» и т. д.), даже в таком виде он способен значительно облегчить поиск возможных причин ухудшения изображения. Раскроем маленький секрет — чекбокс, отвечающий за мощность, имеет второе дно, при повторном нажатии будет выводиться некое среднее значение отношения сигнал/шум (ОСШ, SNR), выдаваемое ВЧ-блоком.

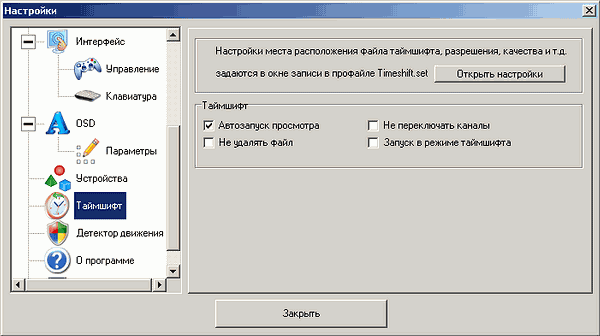

Настройкам режима отложенного просмотра (автозапуск просмотра, удаление буферного файла, блокировка переключения каналов, запуск при старте программы), посвящён раздел Таймшифт. Настройки параметров потока также доступны и в меню записи при редактировании одноимённого профиля.

При использовании VMR9 и EVR в этом режиме возможна регулировка параметров видеоизображения в реальном времени.

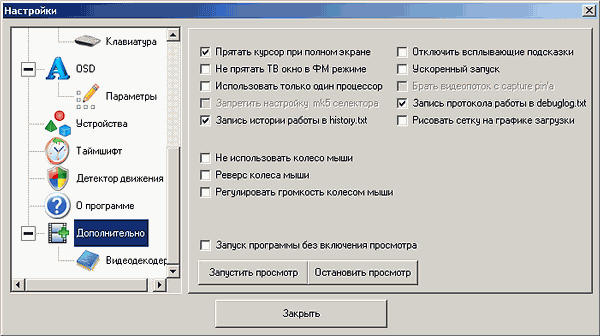

В дополнительных настройках (напомним, что для отображения активируется в подразделе Управление) находятся такие опции, как ускоренный запуск программы, работа на одном процессоре/процессорном ядре, запись протокола работы в файл (может быть полезна при обращении в службу поддержки производителя) и запуск программы без включения просмотра.

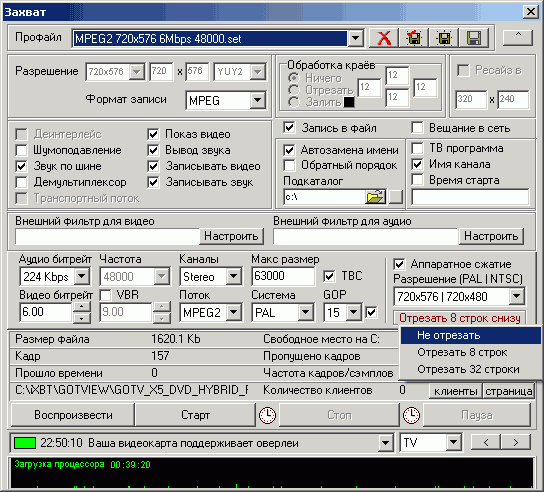

Интерфейс записи с возможностью сохранения и редактирования профилей существенных изменений не претерпевал давно. При работе с DVB-T поддерживается запись транспортного потока (Transport Stream). Дизайн предыдущих моделей компании, оснащённых аппаратными кодировщиками, предусматривал использование встроенной в кодировщик системы аппаратного шумоподавления при просмотре и записи с параметрами, выбранными при помощи ползунка в меню настроек каналов. Архитектура X5 DVD Hybrid PCI-E не позволяет использовать этот подход. Найденное решение оказалось настолько же простым, насколько оригинальным — параметры аппаратного шумоподавления при записи примерно соответствуют параметрам программного шумоподавления при просмотре.

Напомним об уникальной для тюнеров с поддержкой аппаратного сжатия в MPEG1/2 возможности обрезания 8 или 32 нижних строк при записи с помощью кодировщика.

Напомним, что CX23416/17/18 при сжатии в MPEG2 поддерживают битрейт до 38.3 Мбит/с (!). Несмотря на то, что максимальный битрейт в настройках программы во избежание несовместимости с редакторами/декодерами и т. д. ограничен значением 15 Мбит/с, при желании вручную можно задать и больший битрейт, отредактировав значение VideoBitrate в файле с описанием выбранного профиля.

Со времени первого знакомства с детектором движения в обзоре GOTVIEW PCI DVD эта часть пополнилась возможностью загрузки скриншотов на ftp-сервер с опциональной генерацией html страницы, существенно расширяющей функциональность тюнера как компонента охранной системы.

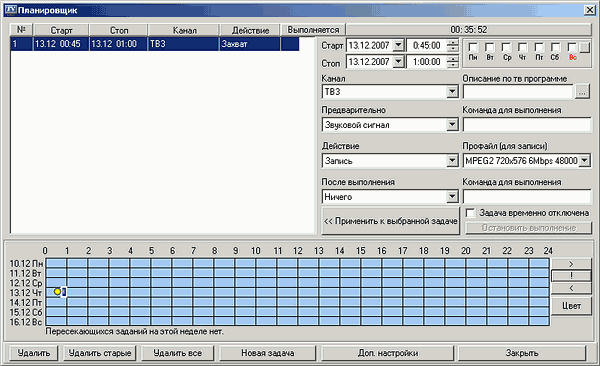

Планировщик с наглядной визуализацией поддерживает Timeshift в качестве задания и отключение компьютера/переход в энергосберегающий режим после выполнения задачи. Возможен запуск программы для выполнения запланированной задачи в свёрнутом виде.

В настройках телепрограммы (доступна на сайте производителя, возможно как ручное, так и автоматическое обновление) добавлен экспорт в HTML или текстовом формате.

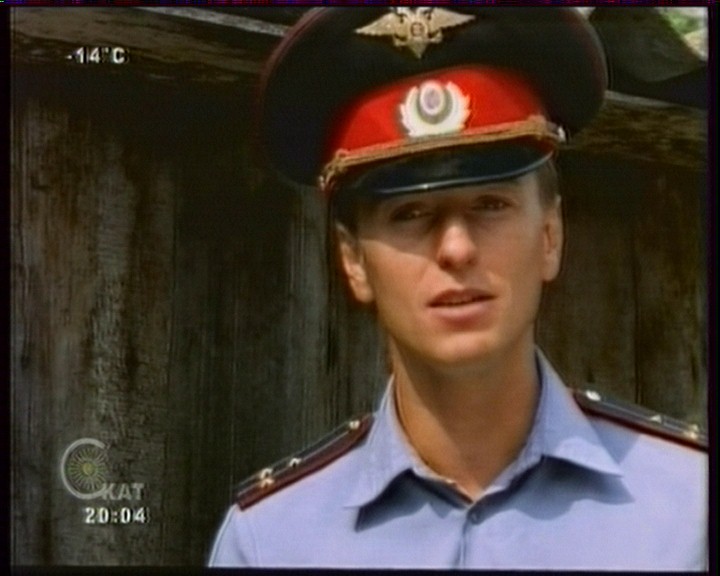

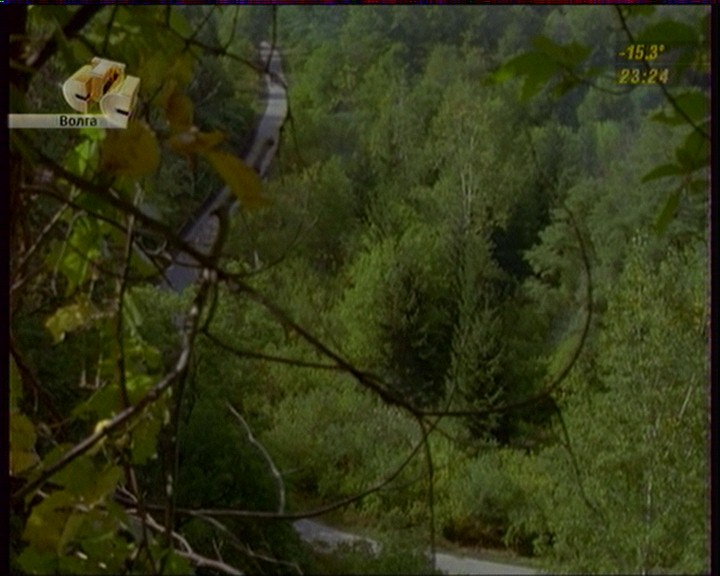

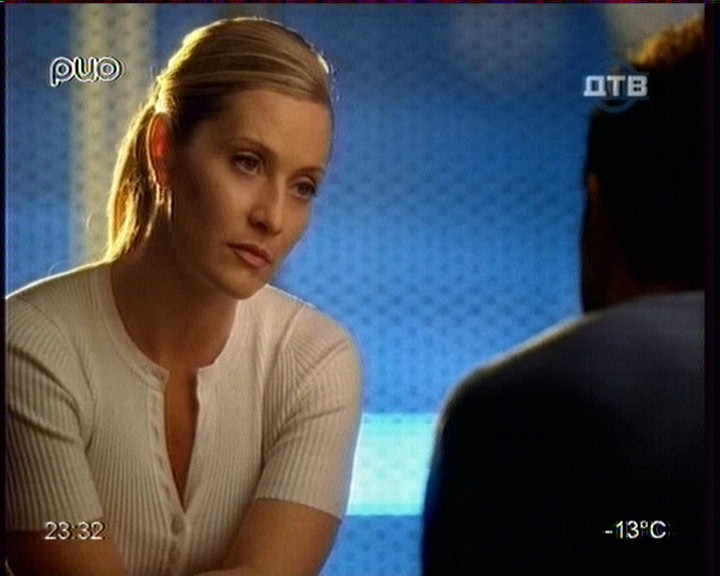

Качество

При работе с цифровыми каналами отображение мощности сигнала также работоспособно. В отличие от аналогового режима, DVB-T вещание обеспечивает более высокую точность определения этого параметра.

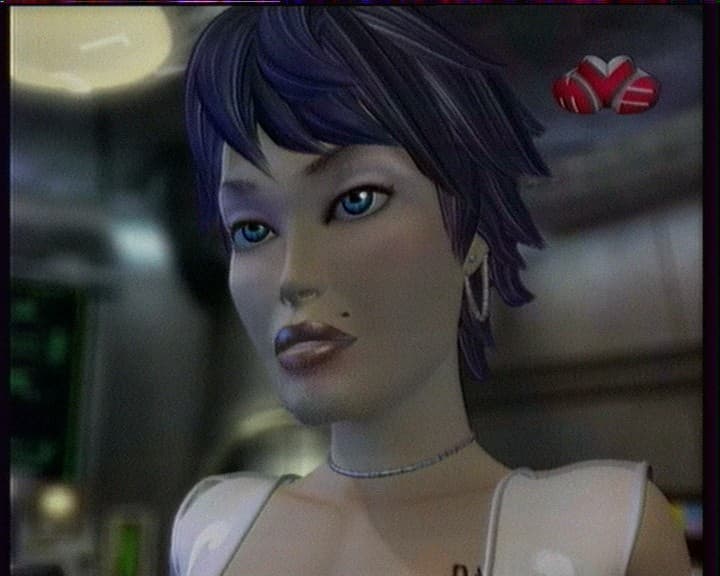

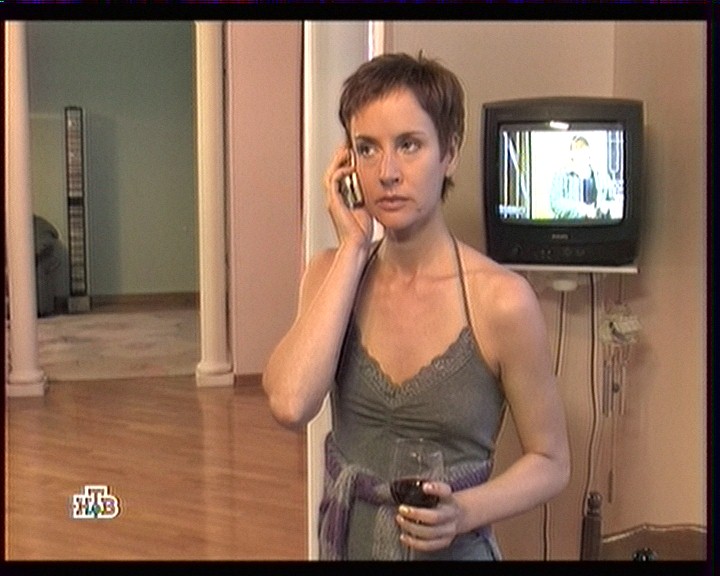

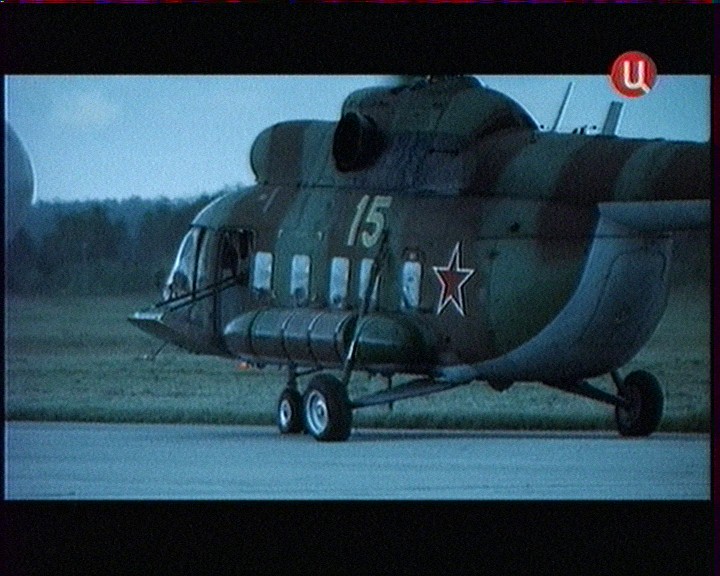

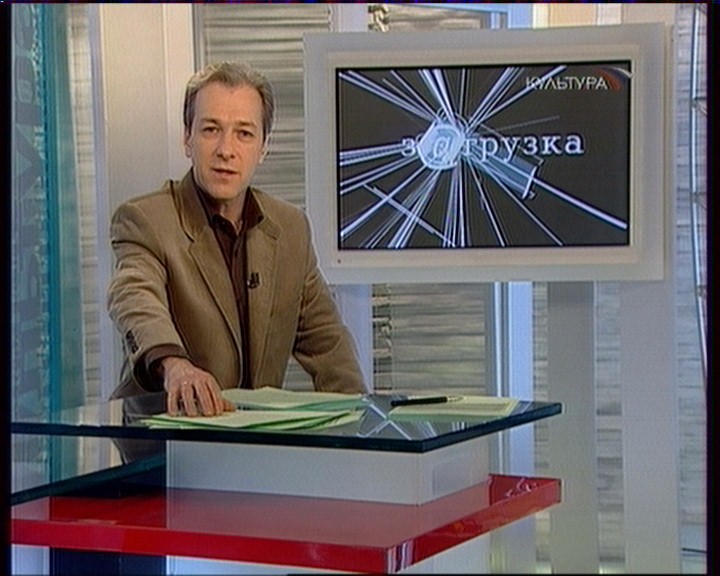

Качество изображения при работе с DVB-T определяется провайдером и может изменяться в диапазоне от низких разрешений с небольшим битрейтом до HDTV.

Описанные выше странности автоматического поиска аналоговых каналов не сказались на качестве изображения, традиционно хорошем для тюнеров на базе АЦП от Conexant последних поколений. При подготовке скриншотов использовался аппаратный деинтерлейсинг.

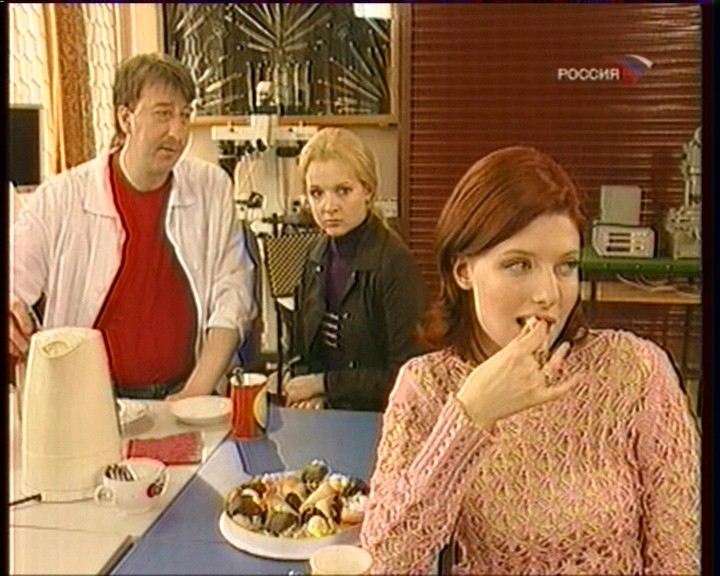

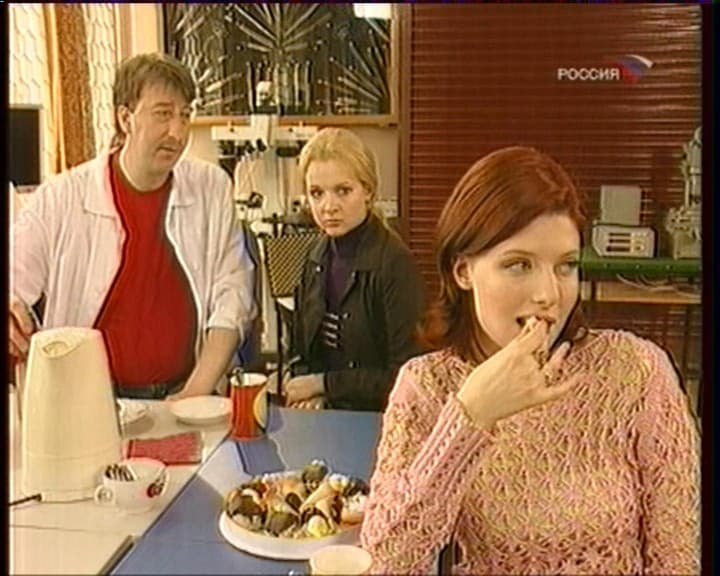

Реализованный в АЦП 3D Comb Filter заслуживает более подробного рассмотрения. Надо сказать, что пользователи с вещанием в SECAM плодами прогресса воспользоваться не смогут, эта возможность доступна только для PAL или NTSC. За активацию фильтра отвечает чекбокс Максимальная резкость в PAL в подразделе Параметры раздела Видео. Отключить дополнительное Y/C-разделение, тем самым уравняв АЦП в правах с CX23885, можно изменив значения параметров Enable3DComb и Use3DComb в системном реестре с «0» на «1». При тестировании использовался видеофрагмент, полученный из тестового изображения в разрешении 720×576. Приём эфирного аналогового канала моделировался при помощи генератора испытательного сигнала «Муссон-007», к входу которого был подключен DVD-проигрыватель BBK DV964S, воспроизводящий тестовый фрагмент. Результаты представлены ниже.

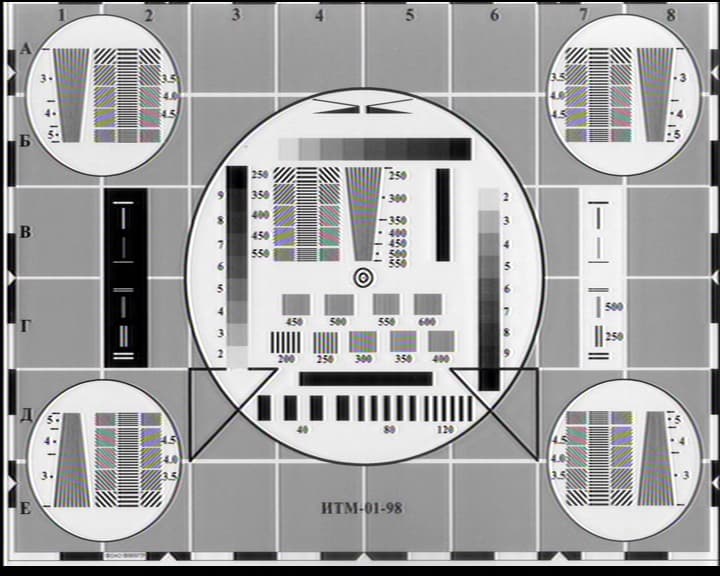

3D Comb Filter отключен, максимальная резкость в PAL отключена



3D Comb Filter отключен, максимальная резкость в PAL включена

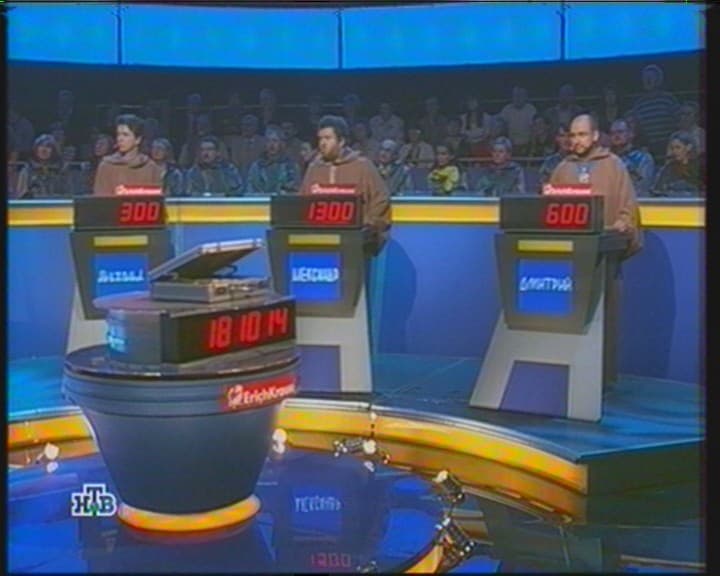

3D Comb Filter включен, максимальная резкость в PAL отключена

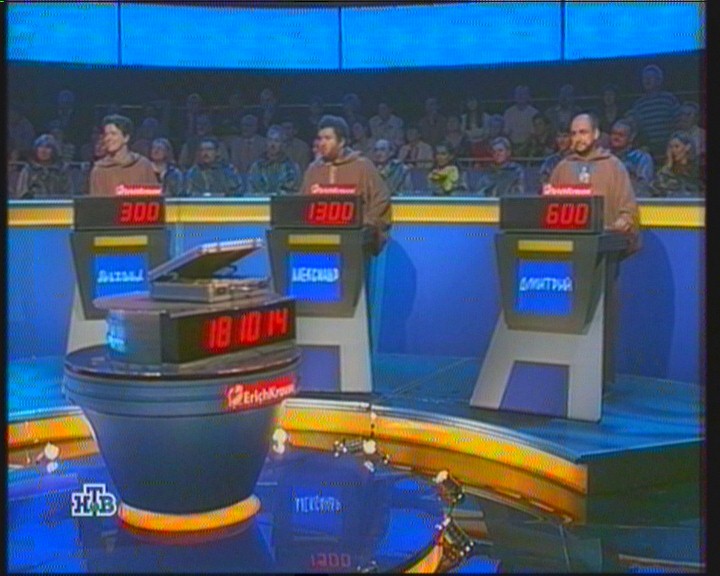

3D Comb Filter включен, максимальная резкость в PAL включена

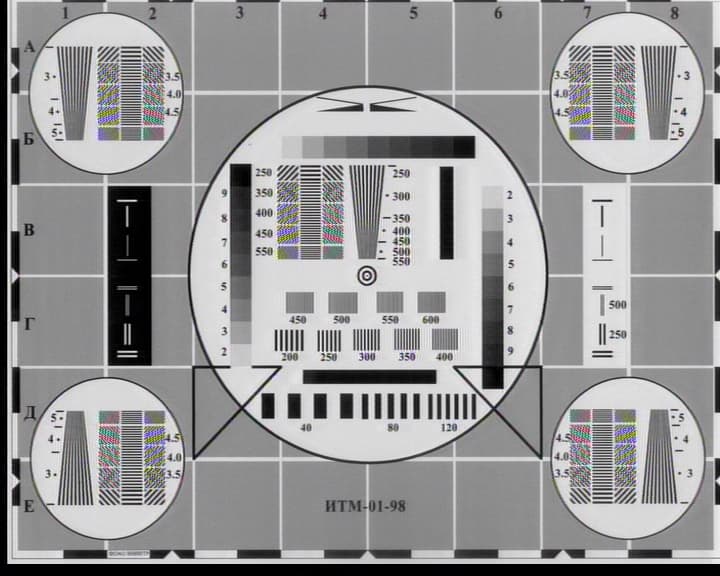

Для сравнения приведём скриншот, полученный с тюнера Compro VideoMate E800 (CX23885).

Заметное увеличение чёткости и отсутствие на тестовом изображении перекрёстных цветовых искажений при использовании 3D Comb Filter в комментариях не нуждаются. Однако следует иметь в виду, что побочным эффектом от включения максимальной резкости могут быть артефакты на изображениях с насыщенными цветами, о чём честно предупреждает появляющееся при активации этого режима примечание (справа скриншот с включенной максимальной резкостью, 3D Comb Filter в реестре не отключался).

Что касается результатов Compro VideoMate E800, то можно предположить, что настройки драйвера примерно соответствуют включению максимальной резкости у X5 DVD Hybrid PCI-E при отключенном 3D Comb Filter.

В используемой при тестировании версии была исправлена некорректная отрисовка видеоокна в полноэкранном режиме на широкоформатных дисплеях, о которой мы говорили в обзоре PCI Hybrid.

К сожалению, субтитры при работе с DVB-T каналами до сих пор не поддерживаются, однако по информации, полученной от представителей компании, работа в этом направлении ведётся.

Наличие в драйвере автоматического определения системы цветности (при желании стандарт можно выставить вручную, отключив в настройках штатного ПО опции Автодетект видеостандарта и Переключать видеостандарт через драйвер) позволяет использовать тюнер с мультимедийными интерфейсами современных операционных систем в случае аналоговых каналов с разными стандартами.

CX23885 и CX23887 унаследовали от CX2584x проблемы с синхронизацией при захвате с видеокассет (в основном, это касается неоднократно перезаписанных носителей), записанных на некоторых видеокамерах/видеомагнитофонах, преимущественно производства Sony (однако, как показывает практика, от этого эффекта не застрахованы и владельцы бытовой техники других марок). Несмотря на то, что в настоящее время GOTVIEW является единственным производителем, практически полностью решившим эту проблему, умалчивать о её существовании не будем.

FM-тюнер

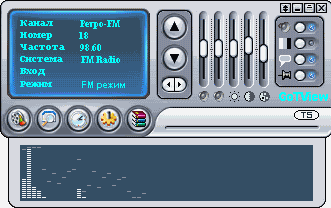

Программа имеет общий интерфейс для TV- и FM-режимов. Как мы уже говорили выше, список FM-станций объединён с телевизионными (в нашем случае аналоговыми и цифровыми) каналами, поиск также осуществляется аналогичным образом.

В отличие от результатов поиска телевизионных каналов, список обнаруженных радиостанций не потребовал столь значительной корректировки. X5 DVD Hybrid PCI-E продемонстрировал очень хорошее качество приёма в этом режиме, как минимум, не уступив по этому параметру результатам E-серии от Compro.

Качество звука заслуживает хорошей оценки (скачать тестовый фрагмент, 475 КБ, MP3, 192 Кбит/с, 48 кГц).

Пульт ДУ

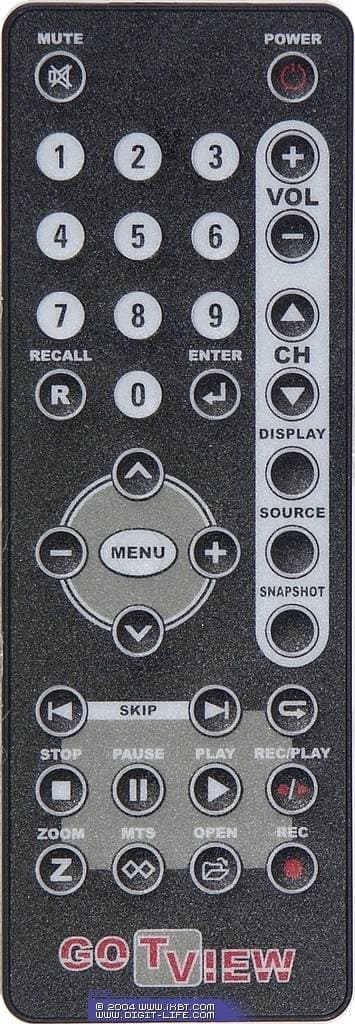

Тюнер комплектуется тем же 36-кнопочным пультом, что и PCI DVD3 Hybrid/PCI DVD2 Lite/PCI Hybrid. Слим-дизайн, стандартные размеры и распределение кнопок по функциональным зонам обеспечивают неплохую эргономику, а мембранная технология защищает от внутреннего загрязнения. Пульт работает от прилагаемой батарейки CR2025 3V.

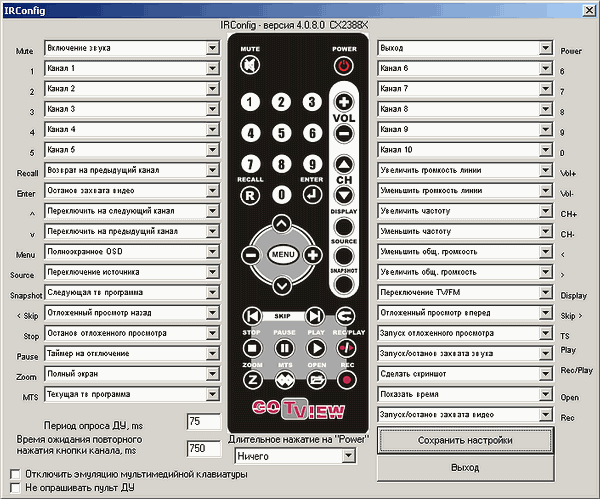

Поддерживается самостоятельная настройка кнопок, вплоть до отключения компьютера при длительном нажатии кнопки Power.



Эмуляция мультимедийных клавиатур позволяет использовать пульт в некоторых сторонних приложениях, в число которых входят MS MediaPlayer, Zoom Player, BSPlayer, Winamp и т. д. На случай предотвращения потенциальных конфликтов в настройках предусмотрено отключение этой функции.

Выводы

Поддержка DVB-T и аппаратного сжатия в MPEG1/2 в сочетании с хорошим качеством приёма, изображения и звука не являются уникальными особенностями этой модели, однако добавление аппаратной системы разделения яркостной и цветностной составляющей склоняет чашу весов в пользу награды нашего сайта за оригинальный дизайн.

Original Design - награда за уникальный дизайн модели

Плюсы

  • Интерфейс PCI-Express
  • Поддержка всех используемых видео- и аудиостандартов аналогового вещания
  • Декодирование стереозвука
  • Поддержка формата DVB-T
  • Хорошее качество приёма в цифровом и аналоговом режимах
  • Хорошее качество изображения и звука
  • Аппаратная поддержка сжатия в MPEG1/2
  • 3D Comb Filter для аппаратного разделения яркостной и цветностной составляющей сигнала
  • Низкопрофильный дизайн
  • Режим отложенного просмотра Timeshift с использованием аппаратного MPEG-кодировщика
  • Обрезка нижних строк при аппаратном сжатии
  • Фильтр подавления шумов с индивидуальной настройкой для каждого канала при аппаратной записи в MPEG1/2
  • Поддержка аппаратного сжатия при вещании в сеть (HTTP/UDP)
  • Программная поддержка сторонних кодеков
  • Индивидуальные настройки видео- и аудиопараметров для каждого канала
  • Поддержка Enhanced Video Renderer (EVR)
  • Поддержка аппаратного деинтерлейсинга
  • Возможность подключения сторонних фильтров Direct Show и DirectX Media Objects как при просмотре, так и при записи
  • Полноценная функция «Картинка-в-картинке» (при наличии второго устройства видеозахвата)
  • Режим Master/Slave (при наличии второго тюнера от GOTVIEW)
  • Многоканальный предварительный просмотр
  • Воспроизведение видео поверх рабочего стола
  • Детектор движения с автоматическим размещением изображений на ftp-сервере
  • Поддержка ТВ-программы с возможностью обновления
  • Возможность отключения компьютера после окончания записи
  • Возможность использования пульта ДУ для работы с другими приложениями
  • Русскоязычный интерфейс
  • Поддержка Windows 2000/XP/2003/MCE 2005/Vista (32- и 64-разрядных версий)
  • Наличие в комплекте поставки дополнительного ПО

Минусы

  • Отсутствие возможности работы с источниками компонентного сигнала
  • Возможные артефакты изображения при использовании Y/C-разделения
  • Отсутствие преобразования избражения («растяжения» по горизонтали) при вещании широкоформатного контента в формате 4:3 в случае использования аппаратного деинтерлейсинга
  • Отсутствие поддержки субтитров при работе с цифровыми каналами

После отвлечения на бюджетный PCI Hybrid компания возвращается на передний край прогресса. Эксперименты с новой схемотехникой не всегда заканчиваются положительным результатом, но к GOTVIEW X5 DVD Hybrid PCI-E это не относится. Да, это не первый на российском рынке гибридный тюнер с интерфейсом PCI-Express, оснащённый аппаратным кодировщиком, но отсутствие имеющихся у конкурентов проблем, гораздо более функциональное ПО и наличие аппаратного Y/C-разделения при минимальной разнице в цене обеспечивают этой модели серьёзные шансы на лидерство в своём классе.

Средняя текущая цена (количество предложений) GOTVIEW X5 DVD Hybrid PCI-E в московской рознице: Н/Д(0)



Выражаем благодарность компании «GOTVIEW»
за предоставленный на тестирование тюнер





Дополнительно

iXBT BRAND 2016

«iXBT Brand 2016» — Выбор читателей в номинации «Процессоры (CPU)»:
Подробнее с условиями участия в розыгрыше можно ознакомиться здесь. Текущие результаты опроса доступны тут.

Нашли ошибку на сайте? Выделите текст и нажмите Shift+Enter

Код для блога бета

Выделите HTML-код в поле, скопируйте его в буфер и вставьте в свой блог.
