Материнская плата MSI Z170A Gaming Pro Carbon


В этой статье мы рассмотрим одну из новых плат компании MSI на чипсете Intel Z170, которая ориентирована на игровые моддинговые ПК. Это плата MSI Z170A Gaming Pro Carbon.

Комплектация и упаковка

Плата MSI Z170A Gaming Pro Carbon поставляется в компактной картонной коробке, оформленной в бордовых тонах, на которой красноречиво расписаны все достоинства платы.

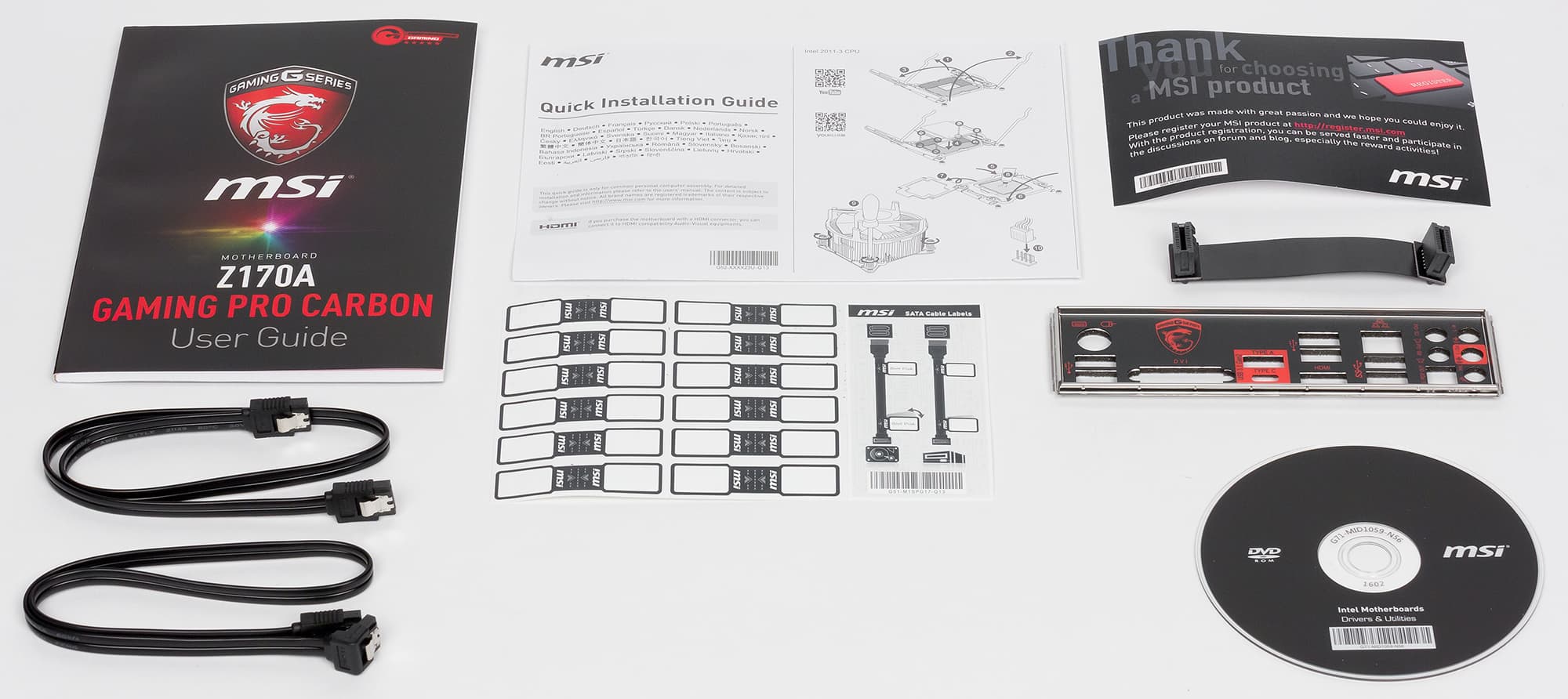

Комплект поставки более чем скромный. Есть лишь инструкция пользователя (только на английском языке), DVD-диск с программным обеспечением и драйверами, только два SATA-кабеля (все разъемы с защелками, один кабель имеет угловой разъем с одной стороны), мостик SLI и заглушка для задней панели платы.

Конфигурация и особенности платы

Сводная таблица характеристик платы MSI Z170A Gaming Pro Carbon приведена ниже, а далее по тексту мы рассмотрим все ее особенности и функциональные возможности.

Поддерживаемые процессоры
Skylake-S
Процессорный разъем
LGA1151
Чипсет
Intel Z170
Память
4 × DDR4 (до 64 ГБ, небуферизованная память, без ECC)
Аудиоподсистема
Realtek ALC1150
Сетевой контроллер
Intel I219V (Gigabit Ethernet)
Слоты расширения
1 × PCI Express 3.0 x16
1 × PCI Express 3.0 x8 (в форм-факторе x16)
1 × PCI Express 3.0 x4 (в форм-факторе x16)
4 × PCI Express 2.0 x1
1 × M.2 (PCIe 3.0 x4 и SATA)
SATA-разъемы
6 × SATA 6 Гбит/с (включая два порта от разъема SATA Express)
1 × SATA Express
USB-порты
6 × USB 3.0 (чипсет)
8 × USB 2.0 (чипсет)
2 × USB 3.1 (ASMedia ASM1142)

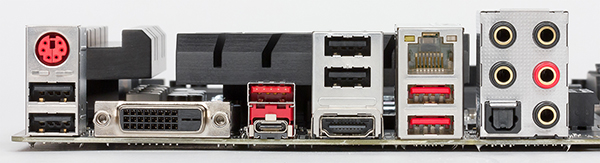

Разъемы на задней панели
1 × HDMI 1.4b
1 × DVI-D
4 × USB 2.0
2 × USB 3.0
1 × USB 3.1 (Type A)
1 × USB 3.1 (Type c)
1 × RJ-45
1 × S/PDIF (оптический, выход)
5 × аудиоразъемов типа миниджек
Внутренние разъемы
24-контактный разъем питания ATX
8-контактный разъем питания ATX 12 В
6 × SATA 6 Гбит/с (включая два порта разъема SATA Express)
1 × SATA Express
5 × разъемов для подключения 4-контактных вентиляторов
2 × разъема для подключения портов USB 3.0
2 × разъема для подключения портов USB 2.0
Форм-фактор
ATX (305×244 мм)
Средняя цена
T-13448697
Розничные предложения L-13448697-10

Форм-фактор

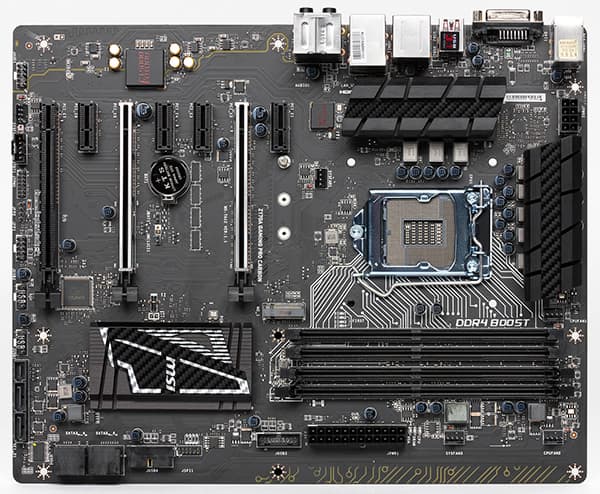

Плата MSI Z170A Gaming Pro Carbon выполнена в форм-факторе ATX (305×244 мм), а для монтажа платы предусмотрены девять стандартных отверстий.


Чипсет и процессорный разъем

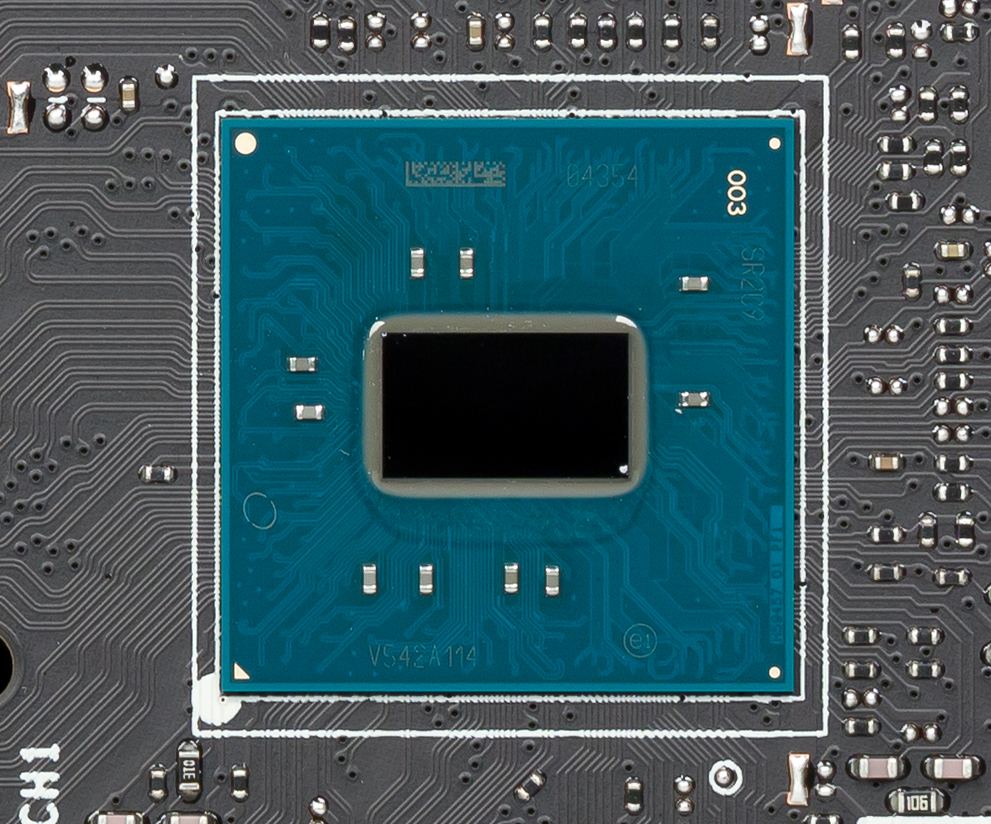

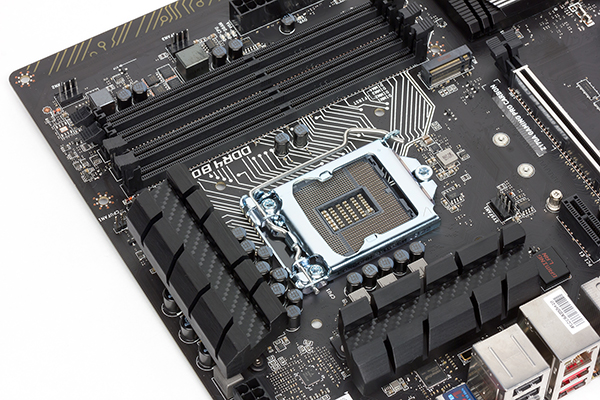

Плата MSI Z170A Gaming Pro Carbon основана на чипсете Intel Z170 и, естественно, поддерживает только процессоры Intel Core шестого поколения (кодовое наименование Skylake-S) с разъемом LGA1151.


Память

Для установки модулей памяти на плате MSI Z170A Gaming Pro Carbon предусмотрено четыре DIMM-слота, что позволяет устанавливать по два DDR4-модуля на каждый из двух каналов памяти с максимальным объемом до 64 ГБ (при использовании 16-гигабайтных модулей). Поддерживается только небуферизованная память без ECC. Отметим также, что плата поддерживает память с XMP-профилями.

Слоты расширения, разъемы M.2

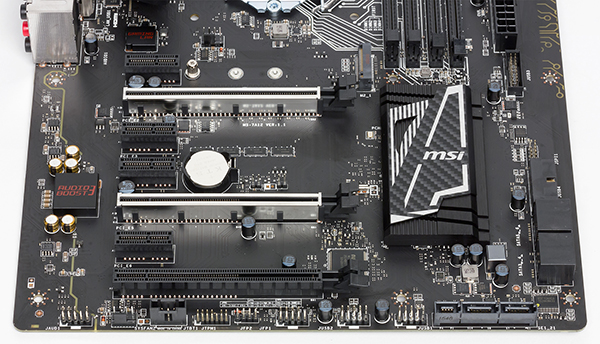

Для установки видеокарт и плат расширения на материнской плате MSI Z170A Gaming Pro Carbon предусмотрено три слота с форм-фактором PCI Express 3.0 x16 (PCIe 3.0 x16) и четыре слота PCI Express 3.0 x1.

Из трех слотов с форм-фактором PCI Express 3.0 x16 первые два (если считать от процессорного разъема) реализованы на базе 16 процессорных линий PCIe 3.0, а третий слот реализован на базе 4 чипсетных линий PCIe 3.0, то есть, это слот PCI Express 3.0 x4 в форм-факторе PCI Express x16. Работа последнего слота PCI Express 3.0 x4 никак не связана с работой первых двух слотов. А первые два слота с форм-фактором PCI Express 3.0 x16 (на базе процессорных линий) работают следующим образом.

Первый (если считать от процессорного разъема) слот c форм-фактором PCI Express 3.0 x16 переключаемый и может работать на скорости x16 или на скорости x8. Второй слот c форм-фактором PCI Express 3.0 x16 всегда работает только на скорости x8 (фактически, это слот PCI Express 3.0 x8). Соответственно, для этих двух слотов реализованы следующие два режима работы: x16/— и x8/x8. То есть, если используется только первый слот, то он будет работать в режиме x16. Если используется первый и второй слоты, то они будут работать на скорости x8. Для переключения режимов работы слотов PCIe 3.0 x16 применяются мультиплексоры/демультиплексоры ASMedia ASM1480 линий PCI Express 3.0.

Естественно, при установке нескольких дискретных видеокарт на плате поддерживаются технологии Nvidia SLI и AMD CrossFireХ. Технология Nvidia SLI поддерживается только для двух видеокарт (симметричный режим x8/x8), а технология AMD CrossFireХ поддерживается для двух (x8/x8) и трех (x8/x4/x4) видеокарт. В случае трех видеокарт AMD используется также чипсетный слот PCI Express 3.0 x4.

Четыре слота PCI Express 3.0 x1 реализованы через чипсет.

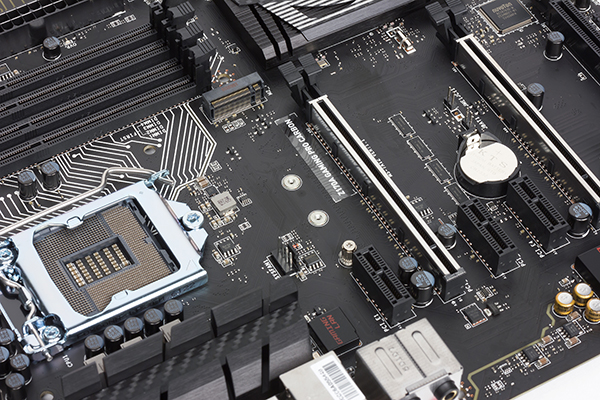

Кроме того, на плате имеется разъем M.2, который позволяет устанавливать накопители типоразмера 2242/2260/2280. Этот разъем поддерживает накопители PCIe 3.0 x4 и SATA 6 Гбит/с, а для его реализации используется четыре чипсетных порта PCIe 3.0 и один порт SATA 6 Гбит/с.

Видеоразъемы

Поскольку процессоры Skylake имеют интегрированное графическое ядро, а чипсет Intel Z170 поддерживает возможность использования процессорной графики, для подключения монитора на задней панели платы имеется видеовыход DVI-D (1920×1080@60 Гц) и видеовыход HDMI 1.4b (4096×2160@24 Гц/2560×1600@60 Гц).

SATA-порты и разъемы SATA Express

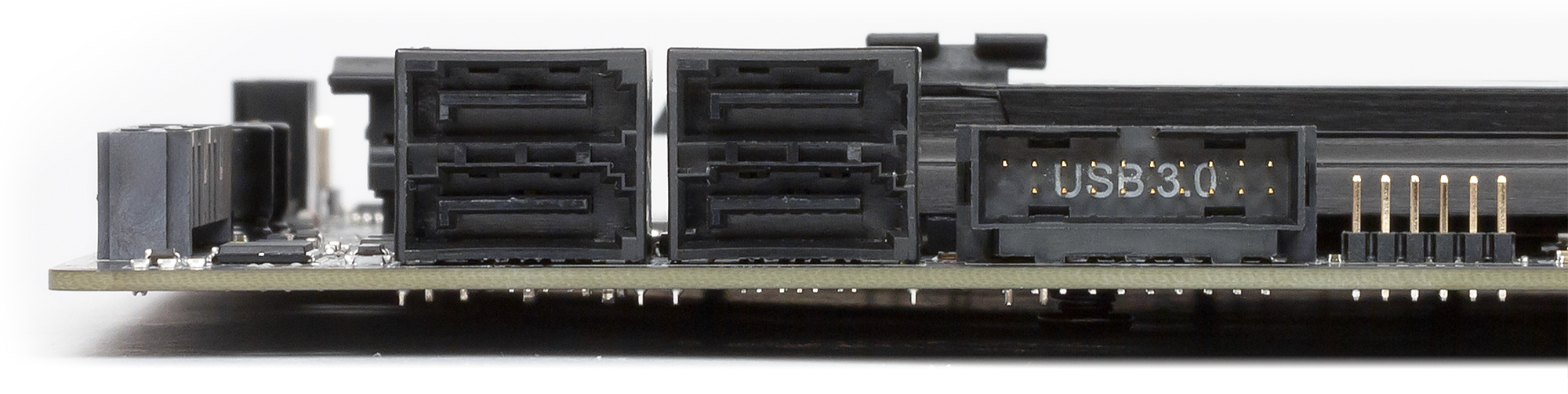

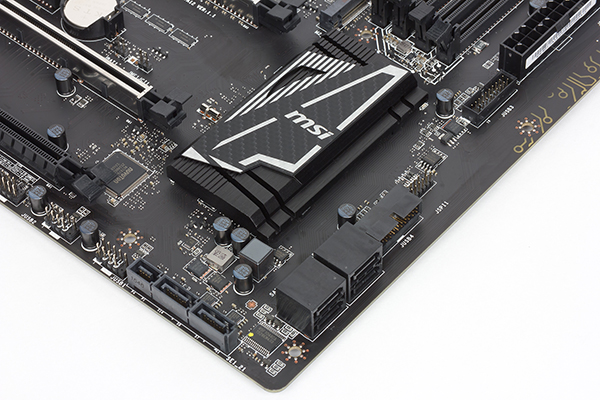

Для подключения накопителей или оптических приводов на плате предусмотрено шесть портов SATA 6 Гбит/с и один разъем SATA Express. Все порты SATA 6 Гбит/с реализованы на базе интегрированного в чипсет SATA-контроллера и поддерживают возможность создания RAID-массивов уровней 0, 1, 5 и 10. Причем, два их этих шести портов входят в состав разъема SATA Express. Напомним также, что для реализации разъема SATA Express, кроме двух чипсетных портов SATA 6 Гбит/с, задействуется еще и два чипсетных порта PCIe 3.0.


USB-разъемы

Для подключения всевозможных периферийных устройств на плате предусмотрено шесть портов USB 3.0, восемь портов USB 2.0 и два порта USB 3.1 (в спецификации платы порты USB 3.0 называются USB 3.1 Gen1, но, дабы избежать путаницы, мы будем их обозначать как порты USB 3.0).

Все порты USB 2.0 и USB 3.0 реализованы на базе интегрированного в чипсет Intel Z170 контроллера. Два порта USB 3.0 и четыре порта USB 2.0 вынесены на заднюю панель платы, а для подключения еще четырех портов USB 3.0 и четырех портов USB 2.0 на плате предусмотрено два разъема USB 3.0 и два разъема USB 2.0.

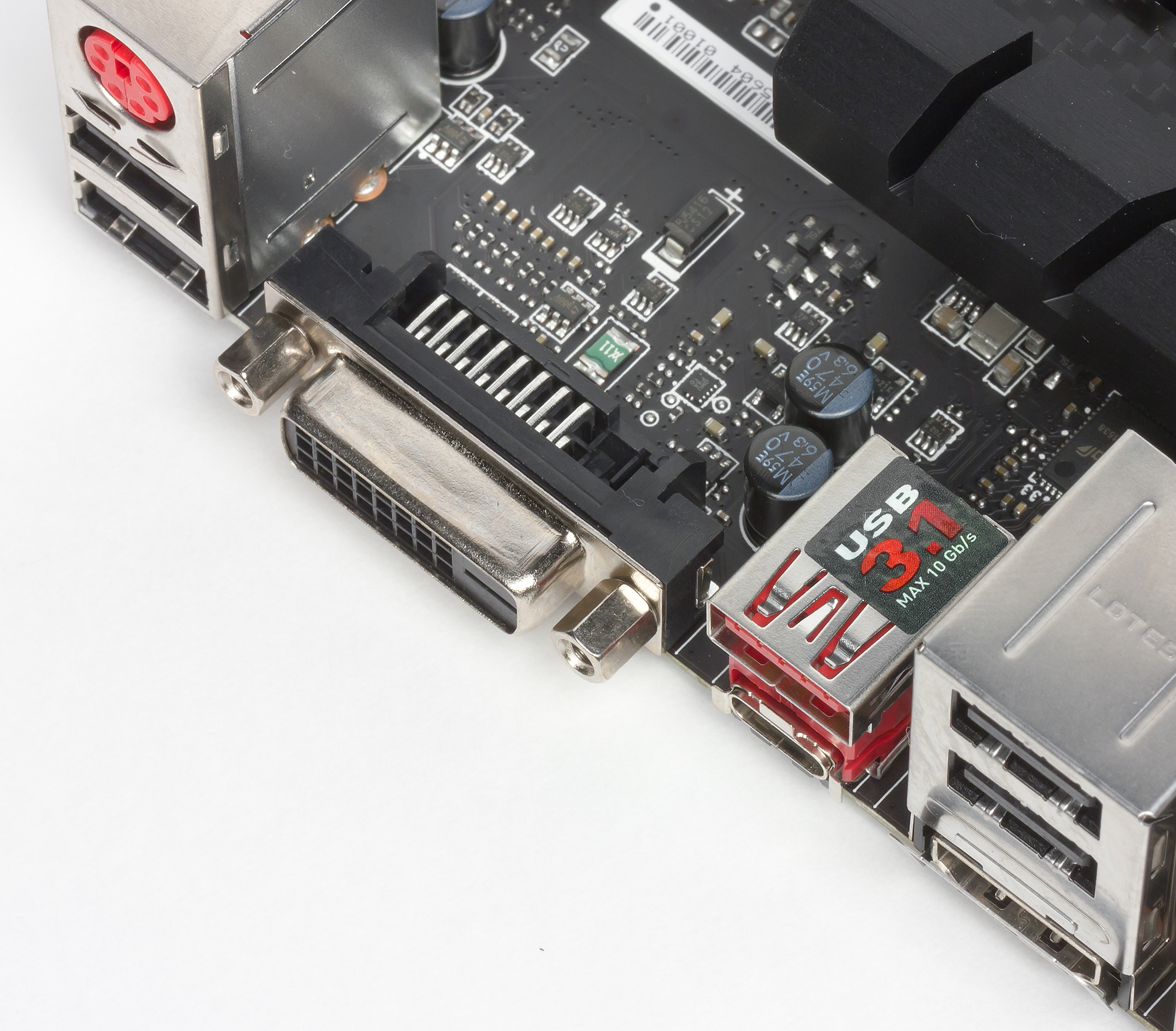

Два порта USB 3.1 реализованы на базе двухпортового контроллера ASMedia ASM1142. Эти порты выведены на заднюю панель платы. Один порт имеет стандартный разъем Type A (он маркируется красным цветом), а другой порт имеет симметричный разъем Type C. Контроллер ASMedia ASM1142 подключен к чипсету Intel Z170 по двум линиям PCIe 3.0.

Сетевой интерфейс

Для подключения к сегменту локальной сети на плате MSI Z170A Gaming Pro Carbon гигабитный интерфейс на базе PHY-контроллера (контроллер физического уровня) Intel i219V (используется контроллер MAC-уровня, интегрированный в чипсет). Для подключения этого контроллера задействуется чипсетный порт PCIe.

Как это работает

Напомним, что чипсет Intel Z170 имеет до 20 портов (линий) PCI Express 3.0, до 10 портов USB 3.0 и до 6 портов SATA 6 Гбит/с. При этом всего может быть не более 26 высокоскоростных портов (PCIe, USB 3.0 и SATA 6 Гбит/с), причем к 20 портам PCIe 3.0 одновременно можно подключить не более 16 PCIe устройств (контроллеров, разъемов и слотов) с учетом того, что одно устройство может задействовать один, два или четыре порта PCIe.

Ну а теперь посмотрим, как реализованы возможности чипсета Intel Z170 на плате MSI Z170A Gaming Pro Carbon.

Итак, на плате имеется слот PCI Express 3.0 x4 в форм-факторе PCI Express 3.0 x16 (остальные слоты PCI Express 3.0 x16 мы не считаем, поскольку они реализованы на базе процессорных линий PCIe 3.0), четыре слота PCI Express 2.0 x1, разъем M.2 (PCIe 3.0 x4 и SATA), разъем SATA Express, гигабитный сетевой контроллер и контроллер USB 3.1.

Кроме того, задействовано шесть портов USB 3.0 и реализовано шесть чипсетных портов SATA 6 Гбит/с.

Понятно, что при таком количестве различных контроллеров, слотов и разъемов и портов что-то с чем-то должно разделяться.

Однако, нужно учесть, что часть разъемов могут работать либо в режиме PCIe, либо в режиме SATA. Так, для разъема M.2 будет реализован или режим PCIe, или режим SATA, то есть разъем M.2 задействует только четыре высокоскоростных порта чипсета (или четыре порта PCIe 3.0, или один порт SATA 6 Гбит/с). Также, для разъемов SATA Express реализован или режим PCIe, или режим SATA, то есть каждый разъем SATA Express задействует только два высокоскоростных порта чипсета (или два порта PCIe 3.0, или два порта SATA 6 Гбит/с).

Кроме того, разъем M.2, и два отдельных порта SATA выполнены разделяемыми. То есть, если в разъем M.2 устанавливается SATA или PCIe устройство, то два разъема SATA будут недоступны.

С учетом такого разделения, количество высокоскоростных портов на плате не превышает 25, а количество задействованных портов PCIe 3.0 не превышает 17.

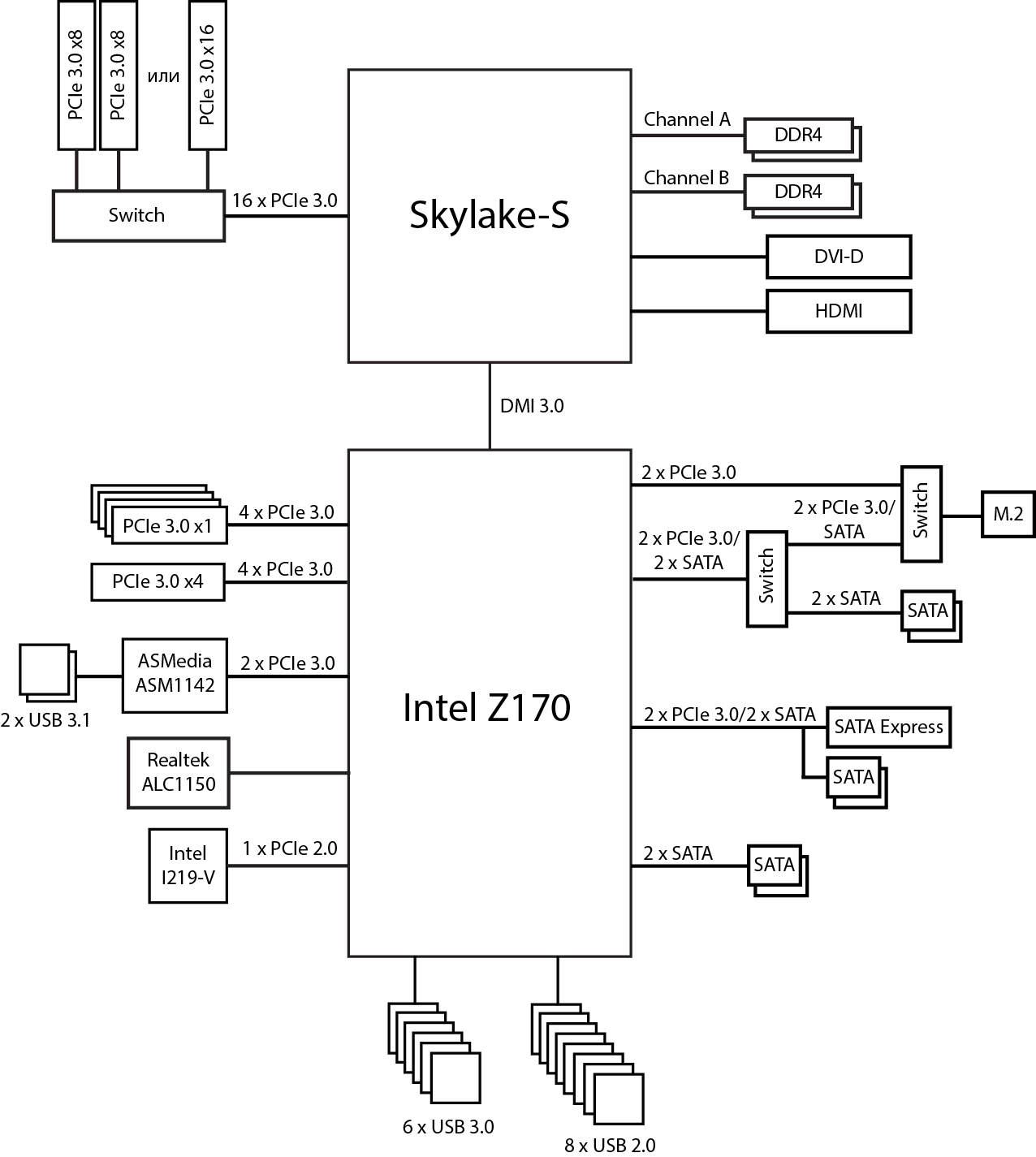

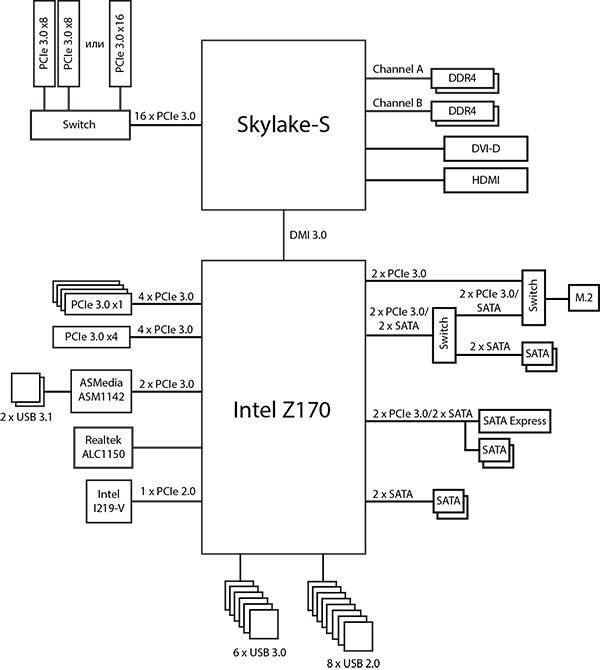

Блок-схема платы MSI Z170A Gaming Pro Carbon показана на рисунке.

Дополнительные особенности

Каких-либо дополнительных особенностей, типичных для топовых игровых решений, на плате MSI Z170A Gaming Pro Carbon нет.

В частности, нет тут ни индикатора POST-кодов, ни отдельных кнопок включения и перезагрузки, и даже нет кнопки ClearCMOS для сброса настроек BIOS.

Вместо кнопки ClearCMOS предусмотрена лишь перемычка, а индикатор POST-кодов частично заменяют три светодиодных индикатора (CPU, DRAM, VGA), которые позволяют провести первичную диагностику основных компонентов системы во время ее загрузки.

Есть на плате MSI Z170A Gaming Pro Carbon и еще несколько специфических особенностей, на которые имеет смысл обратить внимание.

Прежде всего, начнем с названия платы Carbon. Как выяснилось, черный текстолит этой платы имеет карбоновое покрытие. Во всяком случае, именно это утверждается в описании данной платы на сайте производителя. Правда, если этого не знать, то вряд ли кто-либо сможет разглядеть покрытие из углеволокна на этой плате. С виду — это обычный текстолит черного матового цвета.

Следующая особенность платы — это два усиленных разъема PCI Express x16. Речь идет о том, два разъема с форм-фактором PCI Express x16 имеют металлический кожух. Имеет ли это хоть какое-то практическое значение? Скорее нет, чем да.

Ну и еще одна особенность платы, которая выделяет ее среди остальных — это наличие настраиваемой RGB LED подсветки.

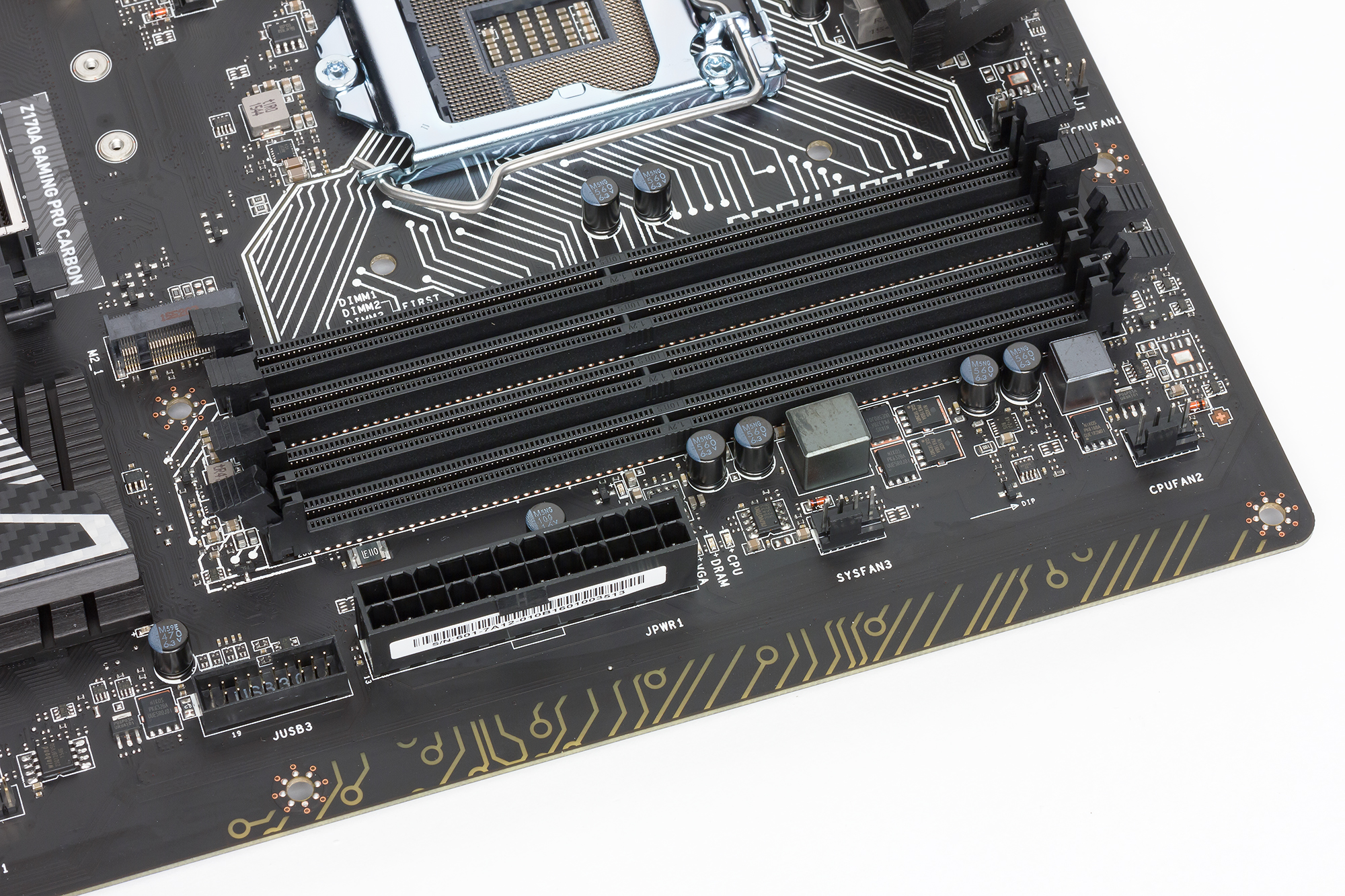

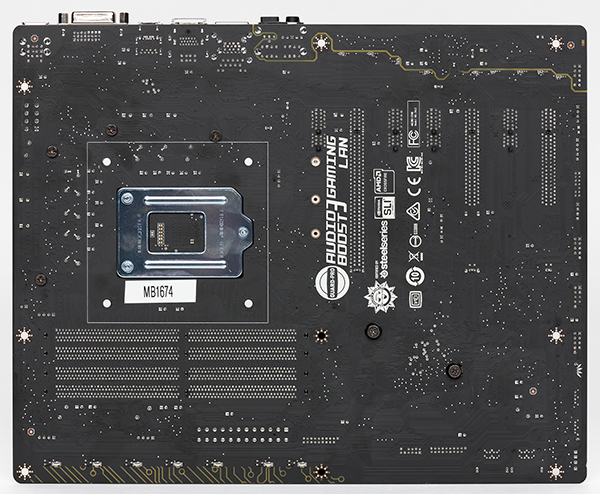

С одного края платы (там, где находится разъем питания) с обратной стороны имеется семь светодиодных индикаторов, расположенных в линию. С использованием утилиты MSI Gaming App можно настраивать цвет этих индикаторов и даже выбирать схему из свечения (постоянное свечение, дыхание, радуга и т. д.). На лицевой стороне платы в том месте, где расположены индикаторы подсветки, имеется ряд полупрозрачных полосок, которые имитируют проводники на текстолите платы. И эти проводники получаются также подсвечиваемыми. Правда, эта подсветка довольно тусклая и хорошо заметна лишь в темноте.

Собственно, эта настраиваемая RGB LED подсветка платы чисто моддинговый элемент. Если корпус ПК не имеет прозрачного бокового окна, то все это, увы, бессмысленно.

Кстати, на задней стороне платы имеется также и еще ряд светодиодных индикаторов красного цвета, которые подсвечивают полупрозрачную полоску, выделяющую зону аудиотракта.

Система питания

Как и большинство плат, модель MSI Z170A Gaming Pro Carbon имеет 24-контактный и 8-контактный разъемы для подключения блока питания.

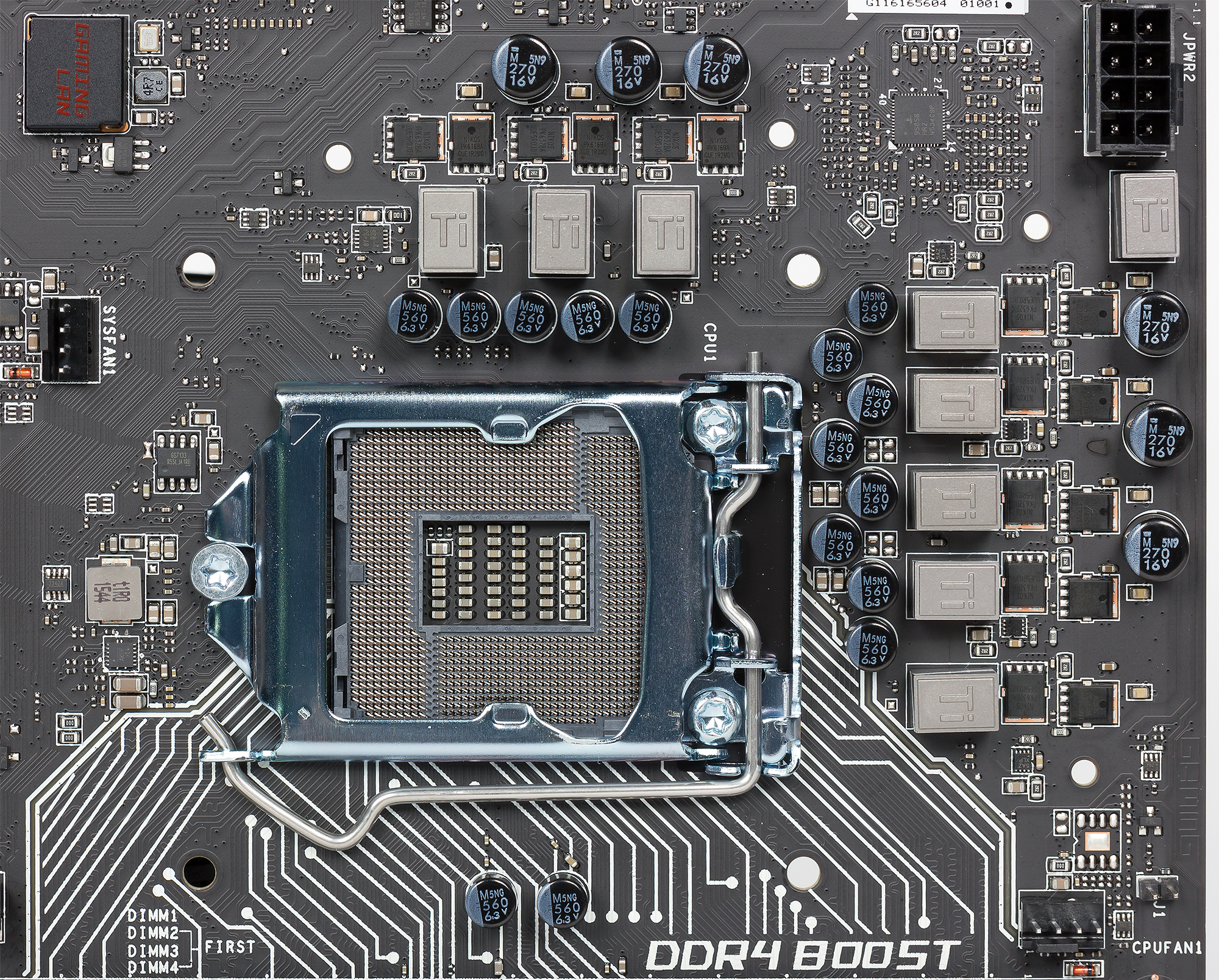

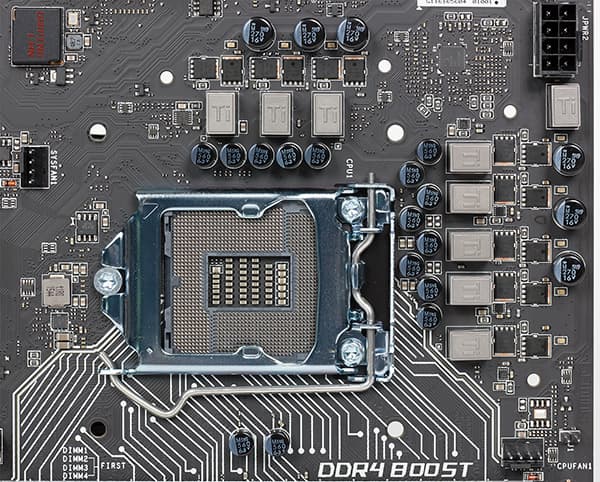

Регулятор напряжения питания процессора на плате является 8-канальным и основан на 7-фазном (4+3) PWM-контроллере Intersil 95856.

Система охлаждения

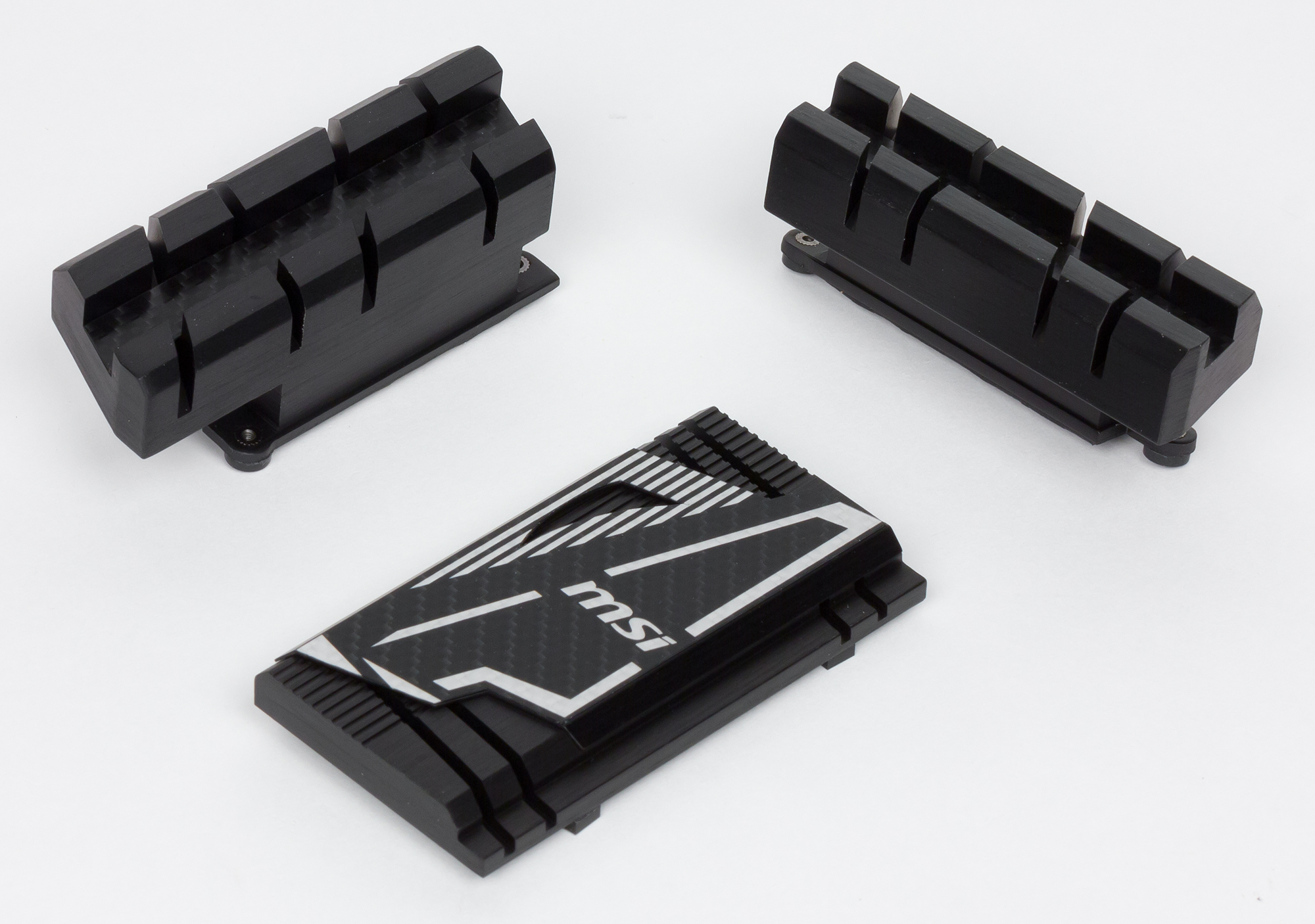

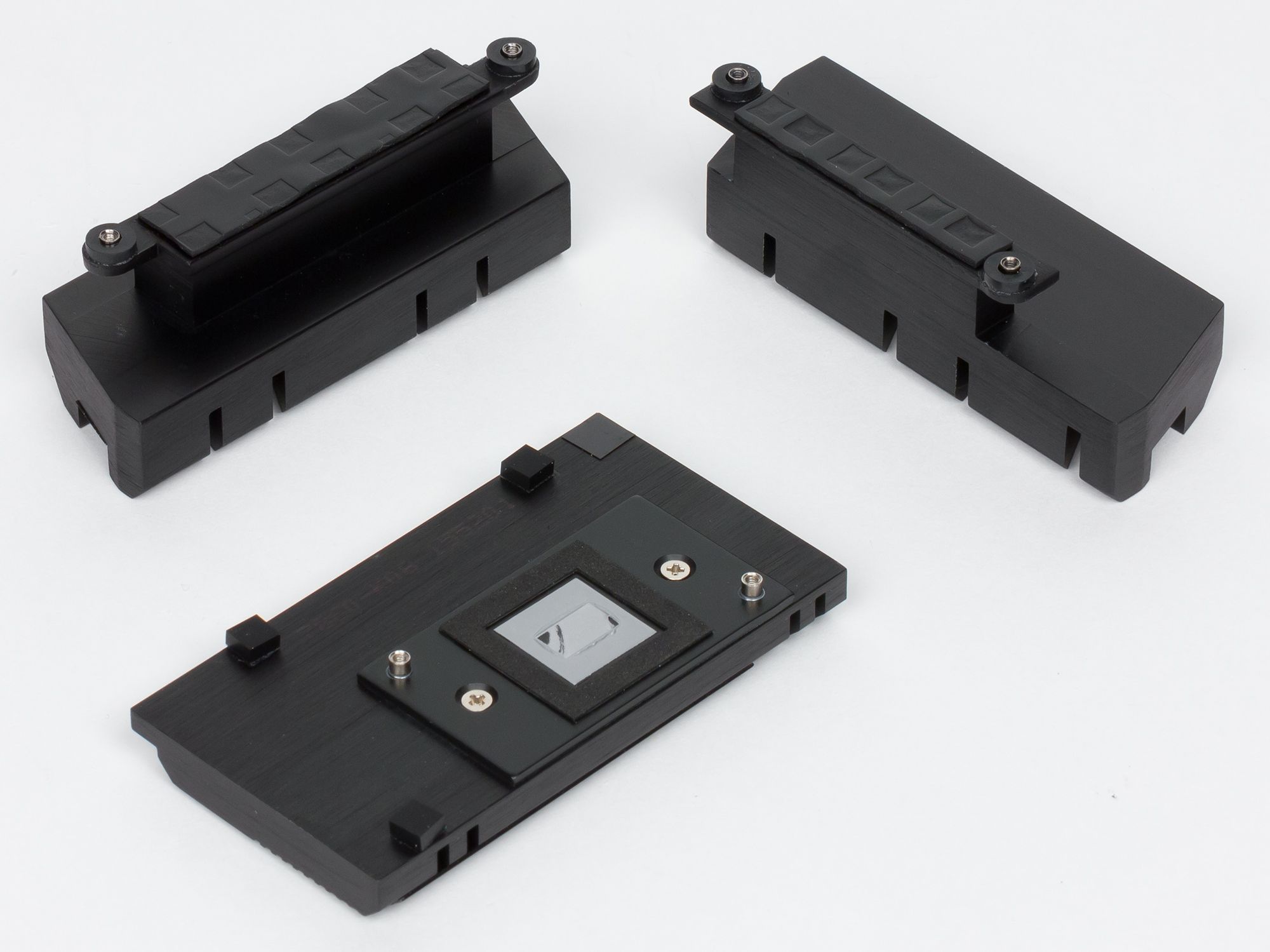

Система охлаждения платы MSI Z170A Gaming Pro Carbon включает в себя три отдельных радиатора. Два радиатора, установленные по двум смежным сторонам процессорного разъема, охлаждают MOSFET-транзисторы регулятора напряжения питания процессора, а еще один радиатор закрывает чипсет Intel Z170.


Помимо этого, для создания эффективной системы теплоотвода на плате предусмотрено пять четырехконтактных разъемов для подключения вентиляторов. Причем, два разъема (основной и дополнительный) предназначены для подключения вентиляторов кулера процессора.

Скоростной режим работы всех подключенных к плате вентиляторов настраивается через UEFI BIOS.

Аудиоподсистема

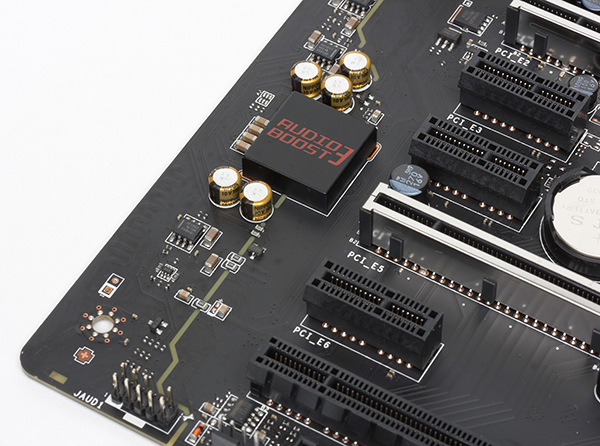

Аудиоподсистема материнской платы MSI Z170A Gaming Pro Carbon включает в себя 8-канальный (7.1) HDA-аудиокодек Realtek ALC1150. На задней панели платы предусмотрено пять аудиоразъемов типа миниджек (3,5 мм) и один оптический разъем S/PDIF (выход).

Для тестирования выходного звукового тракта, предназначенного для подключения наушников или внешней акустики, мы использовали внешнюю звуковую карту Creative E-MU 0204 USB в сочетании с утилитой Right Mark Audio Analyzer 6.3.0. Тестирование проводилось для режима стерео, 24-бит/44,1 кГц. По результатам тестирования аудиотракт получил оценку «Очень хорошо». Полный отчет с результатами тестирования в программе RMAA 6.3.0 вынесен на отдельную страницу, далее приведен краткий отчет.

Неравномерность АЧХ (в диапазоне 40 Гц — 15 кГц), дБ
+0,01 −0,13
Отлично
Уровень шума, дБ (А)
−80,9
Хорошо
Динамический диапазон, дБ (А)
80,9
Хорошо
Гармонические искажения, %
0,0051
Очень хорошо
Гармонические искажения + шум, дБ (A)
−74,8
Посредственно
Интермодуляционные искажения + шум, %
0,040
Хорошо
Взаимопроникновение каналов, дБ
−76,0
Очень хорошо
Интермодуляции на 10 кГц, %
0,030
Хорошо
Общая оценка
Очень хорошо

Тестирование платы

Вообще, обычно мы не тестируем материнские платы с использованием бенчмарков, поскольку не видим в этом никакого смысла. Тем не менее, при обсуждении статьей на форуме нам регулярно задают вопрос, почему мы не тестируем платы. Что ж, в качестве ответа на этот вопрос мы отойдем от нашей практики и наглядно продемонстрируем бессмысленность подобного тестирования.

Итак, для тестирования мы использовали нашу методику iXBT Application Benchmark 2016 с измерением энергопотребления.

Стенд имел следующую конфигурацию:

Процессор Intel Core i7-6700K
Оперативная память 16 ГБ DDR4-2133 (2 канала)
Накопитель SSD Seagate ST480FN0021 (480 ГБ)
Операционная система Windows 10 (64-бит)

Процессор работал в штатном режиме (без разгона) с активированной технологией Turbo Boost.

Дабы продемонстрировать бессмысленность подобных тестирований, кроме платы MSI Z170A Gaming Pro Carbon мы протестировали также плату Asus Sabertooth Z170 S.

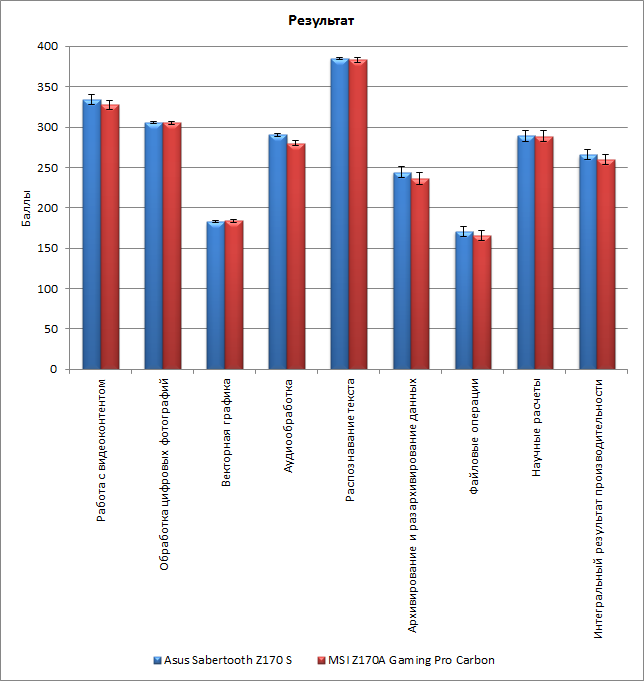

Как мы и предполагали, в плане производительности результаты для плат MSI Z170A Gaming Pro Carbon и Asus Sabertooth Z170 S отличаются друг от друга в пределах погрешности.

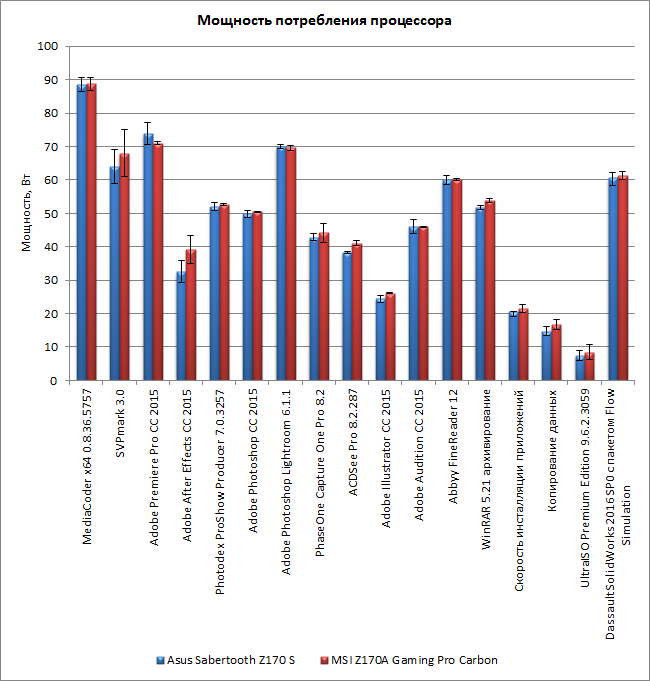

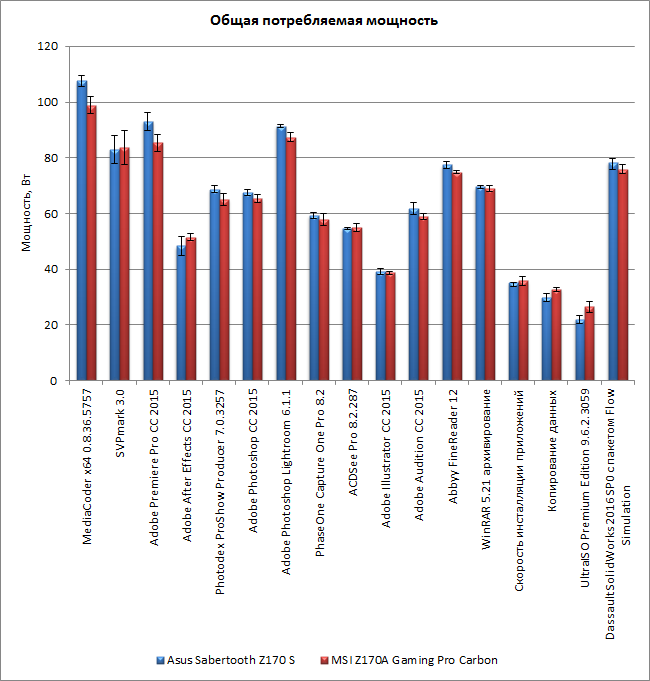

С энергопотреблением процессора и системы в целом ситуация совершенно аналогичная. Результаты измерения для плат MSI Z170A Gaming Pro Carbon и Asus Sabertooth Z170 S отличаются друг от друга в пределах погрешности.


UEFI BIOS

Что касается UEFI BIOS на плате MSI Z170A Gaming Pro Carbon, то тут нет ничего нового. Он точно такой же, как и на других платах MSI серии Gaming Pro, так что повторяться нет смысла. Отметим также, что плата MSI Z170A Gaming Pro Carbon комплектуется стандартным для плат серии Gaming Pro набором утилит. Но, опять-таки, нет смысла повторяться. Об этих утилитах можно прочитать в статье, посвященной плате MSI Z170I Gaming Pro AC.

Выводы

В ассортименте компании MSI имеется плата MSI Z170A Gaming Pro, которая по своим характеристикам немного отличается от модели MSI Z170A Gaming Pro Carbon. И дело не только в отсутствии покрытия из углеволокна на этой плате. В варианте MSI Z170A Gaming Pro реализован немного иной набор слотов, да и моддинговая подсветка реализована несколько иначе. А вот стоимость плат MSI Z170A Gaming Pro и MSI Z170A Gaming Pro Carbon почти одинаковая. На момент публикации данного обзора плата MSI Z170A Gaming Pro Carbon стоила в российской рознице около 11 500 . В принципе, для плат на чипсете Intel Z170 это средняя стоимость — есть и более дешевые, но есть и более дорогие.

По набору портов, слотов и разъемов эту плату можно назвать типичной. Единственное, что выделяет ее среди других — это наличие настраиваемой RGB-подсветки, что актуально для моддинговых ПК. И если вам нужен обычный компьютер, который будет стоять под столом, то вряд ли эта плата является оптимальным выбором. Конечно, никто не запрещает установить ее в полностью закрытый корпус, но воспользоваться уникальной особенностью этой платы, то есть ее RGB-подсветкой, уже не удастся.


Эта модель на сайте производителя


Плата предоставлена на тестирование производителем
