Nvidia Geforce GT 740 (GDDR5)

Что-то среднее между GT 640 и GTX 650


Содержание


Представляем базовый детальный материал с исследованием Nvidia Geforce GT 740 (GDDR5) на основе серийно выпускаемой карты Palit.

Объект исследования: Серийно выпускаемый ускоритель трехмерной графики (видеокарта) Palit Geforce GT 740 1024 МБ 128-битной GDDR5 PCI-E

Сведения о производителе: Компания Palit Microsystems (торговая марка Palit) основана в 1988 году в Китайской Республике (Тайвань). До 2005 года штаб-квартира — в Тайбэе/Тайвань, крупный центр по логистике — в Гонконге, второй офис (по продажам в Европе/США) — в Германии. Фабрики — в Китае. На рынке в России — с 1995 года (начинались продажи как безымянных продуктов, так называемых Noname, а под маркой Palit продукты начали идти только после 2000 года). В 2005 году компания приобрела торговую марку и ряд активов Gainward (после, по сути, банкротства одноименной компании), после чего был образован холдинг Palit Group. Тогда же штаб-квартира была перенесена в Гонконг, а на Тайване оставлен офис, занимающийся исследованием и разработками (а также продажами на локальном рынке). Был открыт еще один офис в Шеньжене, направленный на продажи в Китае, а также туда был перемещен центр по логистике.

Часть 1: Теория и архитектура

Лето — расслабленное «отпускное» время для всех, в том числе и для производителей аппаратного обеспечения. В летние месяцы обычно почти не выпускается ничего нового, зато есть время поговорить о том, что вышло еще до этого прекрасного времени года. В сегменте игровых видеокарт ничего действительно нового и интересного не ожидается до наступления осени, ну а на стыке весны и лета компания Nvidia без особой помпы выпустила на рынок очередные решения, предназначенные для бюджетного сегмента: Geforce GT 740 и GT 730. Вот первую из них мы сегодня и рассмотрим.

Видеокартам с ценой менее $100 (до 3,5-4 тыс. рублей) мы обычно уделяем не так много внимания, не говоря уже о выпуске больших базовых материалов. Этот сегмент попросту неинтересен для энтузиастов и игроков, но очень важен для производителей и для массового потребителя, так как объемы продаж таких видеокарт весьма велики. Кроме того, в настоящее время даже видеокарты подобного уровня вполне способны обеспечить необходимую производительность в большинстве мультиплатформенных игр.

Итак, какие видеокарты сейчас присутствуют на рынке в этом ценовом диапазоне? Среди решений Nvidia можно выделить Geforce GT 640 и Geforce GTX 650, а вот моделей на чипах AMD заметно больше: есть тут и сравнительно свежие Radeon R7 240, R7 250(X), и Radeon HD 7750 с Radeon HD 7770 из прошлого поколения, и даже древний Radeon HD 6670! Понятно, что главными соперниками для калифорнийской новинки будут, скорее, R7 250 и R7 250X, но и HD 7750 (HD 7770) списывать со счетов пока что не стоит. Для этого сегмента и предназначена Geforce GT 740.

Ранние весенние слухи о модели Geforce GT 740 говорили о применении в ней нового графического процессора архитектуры Maxwell, и это было бы весьма интересным решением по причине серьезно возросшей энергоэффективности и увеличенном количестве функциональных блоков. Но увы, в итоге оказалось, что в основе новой бюджетной видеокарты Nvidia лежит графический процессор GK107, который мы уже встречали в нескольких решениях компании: Geforce GTX 650, GT 640, GT 630 и нескольких моделях линейки Quadro.

Компания Nvidia позиционирует новую модель, как самое слабое (и самое бюджетное) решение, превосходящее возможности интегрированных в CPU графических ядер. И в таком апгрейде (с интегрированной графики) есть смысл, так как подобный шаг может обеспечить до 3-4-кратного увеличения 3D-производительности в современных играх. Конечно, максимальные настройки в самых современных играх пользователь выставить не сможет, равно как и играть в высоких разрешениях, но для средних игровых настроек скорости бюджетной Geforce GT 740 вполне должно хватать, а большего от платы дешевле $100 и не требуется.

Так как рассматриваемая нами видеокарта Nvidia основана на базе графического процессора архитектуры «Kepler», о которой мы уже не раз подробно рассказывали и которая родственна архитектуре «Fermi», читателям будет полезно ознакомиться со статьями о других моделях графических решений компании:

  • [13.11.12] Nvidia Geforce GTX 650: четвертинка флагмана 3D — много это или мало?
  • [31.10.12] Nvidia Geforce GTX 650 Ti — соперник GTX 560, значительно опережающий GTX 550 Ti
  • [22.03.12] Nvidia Geforce GTX 680 — новый однопроцессорный лидер 3D-графики
  • [27.03.10] Nvidia Geforce GTX 480: архитектура нового графического процессора изнутри; как реализована поддержка DirectX 11

Давайте рассмотрим подробные характеристики недавно анонсированной видеоплаты Geforce GT 740, основанной на графическом процессоре GK107.

Графический ускоритель Geforce GT 740
ПараметрЗначение
Кодовое имя чипа«GK107»
Технология производства28 нм
Количество транзисторов1,3 млрд.
АрхитектураУнифицированная, с массивом общих процессоров для потоковой обработки многочисленных видов данных: вершин, пикселей и др.
Аппаратная поддержка DirectXDirectX 11, в том числе шейдерной модели Shader Model 5.0
Шина памяти128-битная: два независимых контроллера памяти шириной по 64 бита с поддержкой памяти типов DDR3 и GDDR5
Частота графического процессорадо 993 МГц
Вычислительные блоки2 потоковых мультипроцессора, включающих 384 скалярных ALU для расчетов с плавающей запятой (поддержка вычислений в целочисленном формате, с плавающей запятой, с FP32- и FP64-точностью в рамках стандарта IEEE 754-2008)
Блоки текстурирования32 блока текстурной адресации и фильтрации с поддержкой FP16- и FP32-компонент в текстурах и поддержкой трилинейной и анизотропной фильтрации для всех текстурных форматов
Блоки растеризации (ROP)2 широких блока ROP (16 пикселей) с поддержкой режимов сглаживания до 32 выборок на пиксель, в том числе при FP16- или FP32-формате буфера кадра. Каждый блок состоит из массива конфигурируемых ALU и отвечает за генерацию и сравнение Z, MSAA, блендинг
Поддержка мониторовИнтегрированная поддержка четырех мониторов, подключенных по интерфейсам DVI (Dual Link), HDMI 1.4a и DisplayPort 1.2


Спецификации референсной видеокарты Geforce GT 740
ПараметрЗначение
Частота ядра993 МГц
Количество универсальных процессоров384
Количество текстурных блоков32
Количество блоков блендинга16
Эффективная частота памяти5000 (4×1250) или 1800 (2×900) МГц
Тип памятиGDDR5 или DDR3
Шина памяти128 бит
Объем памяти1 или 2 ГБ
Пропускная способность памяти80,0 или 28,8 ГБ/с
Теоретическая максимальная скорость закраски7,9 гигапикселей/с
Теоретическая скорость выборки текстур31,8 гигатекселей/с
ШинаPCI Express 3.0
РазъемыДва разъема Dual Link DVI-I, один Mini-HDMI
Энергопотреблениедо 64 Вт
Дополнительное питаниеОдин 6-контактный разъем
Число слотов, занимаемых в системном корпусе2
Рекомендуемая цена$89 (для рынка США)

Новая модель Geforce GT 740 в продуктовой линейке компании Nvidia располагается между Geforce GTX 750 и Geforce GT 730. Новинка замещает бюджетную плату предыдущей линейки, основанную на чипе той же архитектуры Kepler, так как бюджетный Maxwell еще не вышел. Принцип наименования видеокарт Nvidia остался тем же: бюджетная модель получила первую цифру поколения «7», а второй стала цифра «4». Ее префикс — GT (а не GTX), что соответствует бюджетному уровню, а суффикса нет вовсе. Что касается решений конкурента — компании AMD — то новая Geforce GT 740 по рекомендованной цене является прямым соперником для модели Radeon R7 250X.

Как и предыдущая видеокарта, созданная на базе этого же чипа GK107, новая модель имеет 128-битную шину памяти, а объем установленной на нее видеопамяти может быть равен 1 или 2 ГБ, в зависимости от типа памяти. Nvidia выпустила две версии GT 740: с памятью GDDR5 и с DDR3, которые отличаются пропускной способностью и объемом видеопамяти. GDDR5-вариант много быстрее DDR3-версии, но плата с GDDR5 имеет лишь 1 ГБ памяти, а более медленная — уже 2 ГБ.

Мы всегда рассматриваем лишь видеокарты, имеющие память типа GDDR5, а не заметно более слабые их версии с медленной DDR3, так как ограничение пропускной способности очень сильно сказывается на скоростных показателях. В то же время, даже для бюджетной платы 1 ГБ памяти уже маловато, особенно в случае требовательных приложений при высоких настройках качества с включением полноэкранного сглаживания даже невысокого уровня. Впрочем, никто не мешает партнерам Nvidia отходить от референсных спецификаций, выпуская свои комбинации — например, 2-гигабайтные варианты с GDDR5-памятью.

Референсная печатная плата Geforce GT 740 очень короткая по длине (всего 145 мм), и для нее возможно применение компактных кулеров, хотя сама Nvidia все равно использует двухслотовый. Для вывода изображения на референсной плате есть следующие разъемы: два Dual-Link DVI и один Mini-HDMI. Такой дизайн обеспечивает вывод изображения на три устройства, но плата аппаратно поддерживает до четырех дисплеев.

Так как новинка слабо отличается от Geforce GTX 650, то и энергопотребление осталось на том же уровне — 64 Вт. Как и в случае предыдущей модели, по некоторым причинам инженеры решили оставить один 6-контактный разъем питания на плате референсного дизайна, и GT 740 требует подключения внешнего питания. Дополнительное питание обеспечивает лучшие возможности в режиме разгона и повышает стабильность системы. Получилось забавно, так как вышедшая ранее модель Geforce GTX 750 на базе первого чипа Maxwell имеет меньшее энергопотребление — и это при ощутимо большей производительности.

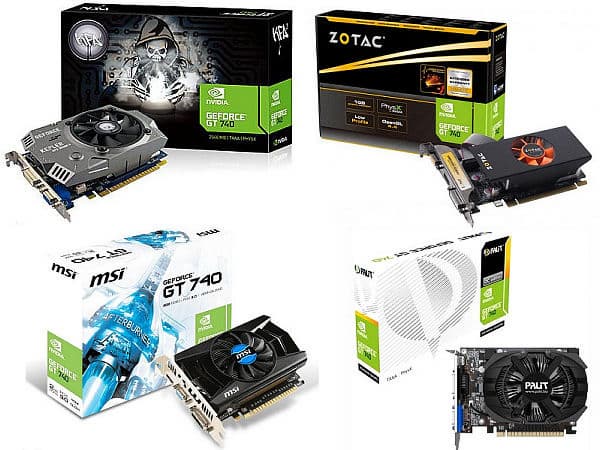

Некоторые из партнеров Nvidia по выпуску видеокарт предлагают модели Geforce GT 740 без необходимости дополнительного питания, а другие выпустили фабрично разогнанные решения сразу после анонса, как это принято у Nvidia в последнее время. Многие из продающихся в рознице плат Geforce GT 740 имеют рабочую частоту GPU, превышающую 1000 МГц, и вполне способны разогнаться до частот выше 1200 МГц. Большинство из них имеют усиленные схемы питания и собственные системы охлаждения, которые оказываются более эффективными.

Архитектура

Видеокарта модели Geforce GT 740 основана на давно известном бюджетном видеочипе с наименованием GK107, на котором базируются и мобильные, и настольные решения, вроде видеокарт Geforce GT 640 и GTX 650. Этот GPU поддерживает все возможности, появившиеся в графическом процессоре GK104 (Geforce GTX 680) и все особенности архитектуры Kepler относятся к нему в полной мере, включая организацию мультипроцессоров SMX. Архитектура Kepler давно нам известна и все ее особенности мы уже рассматривали, остановимся лишь на отличиях конкретного варианта GK107.

Причиной, по которой Nvidia не стала использовать более эффективный чип GM107 в Geforce GT 740, наверняка является минимизация себестоимости: ведь GK107 и по размеру меньше GM107, и его себестоимость совершенно точно ниже, что особенно важно в бюджетном сегменте, где экономят каждый цент.

Интересно, что Geforce GT 740 основана именно на GK107 (применяется модификация GK107-425), а не на более новой версии чипа — GK208. Похоже, так сделали для того, чтобы партнеры Nvidia могли просто переименовать модели предыдущей серии в «новую» GT 740. Если же говорить о технических характеристиках свежей бюджетной видеокарты, то Geforce GT 740 не слишком отличается от моделей Geforce GTX 650 и GT 640, занимая промежуточное положение между ними.

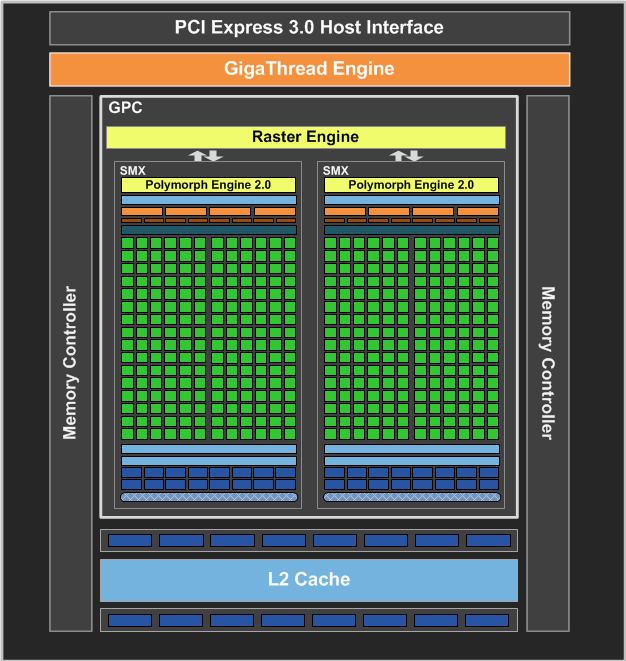

Итак, графический процессор GK107 в модификации Geforce GT 740 имеет в своем составе один кластер графической обработки Graphics Processing Cluster (GPC), состоящий из двух мультипроцессоров SMX:

Мы видим мультипроцессоры SMX, типичные для чипов архитектуры Kepler, и с тем же количеством исполнительных блоков в каждом. Всего в чипе содержится два мультипроцессора SMX, содержащих 384 потоковых вычислительных ядер и 32 текстурных модуля. Подсистема памяти GK107, лежащего в основе Geforce GT 740, содержит два 64-битных канала памяти, в сумме составляющие 128-битную шину видеопамяти. Так как блоки растровых операций ROP «привязаны» к контроллерам памяти, то их количество равно 16 блокам.

Объем локальной видеопамяти для референсных моделей Geforce GT 740 составляет 1 или 2 ГБ, чипы GDDR5 работают на эффективной частоте в 5000 МГц, а DDR3 — лишь на 1800 МГц. В итоге пропускной способности старшего варианта (80 ГБ/с) вполне достаточно для бюджетного решения, а вот всего лишь 28,8 ГБ/с у DDR3-версии может недоставать, что будет особенно заметно в высоких разрешениях.

Естественно, Geforce GT 740 поддерживает все привычные технологии компании Nvidia, о которых мы уже неоднократно писали, в том числе Adaptive VSync и PhysX. Так как Geforce GT 740 имеет в основе графический процессор GK107 на основе архитектуры Kepler, то рассматриваемая модель видеокарты предлагает соответствующие возможности в виде поддержки DirectX 11, PhysX, TXAA, адаптивного VSync и других технологий. По сути, Geforce GT 740 является переименованной моделью Geforce GTX 650 со сниженной рекомендованной ценой в $89 (для североамериканского рынка).

Официальные спецификации новинки включают цифру 993 МГц тактовой частоты для GPU новой модели (в отличие от 1058 МГц у GTX 650), но, как мы знаем, большинство партнеров Nvidia выпускают решения с повышенными частотами, которые будут еще ближе к GTX 650. Владельцы устаревших игровых систем, имеющих DX10-совместимое аппаратное обеспечение или интегрированные GPU, получили очередной интересный вариант для апгрейда своей видеосистемы за очень небольшие деньги.

Следующая часть статьи будет традиционно посвящена практической части исследования в синтетических тестах, в которой мы сравним производительность бюджетной видеокарты Geforce GT 740 со скоростью других решений компаний Nvidia и AMD в привычном наборе предельных тестов.





Средняя текущая цена (количество предложений) в московской рознице:
Рассматриваемые карты Конкуренты
GT 740 GDDR5 — $80 (на 05.09.16) R7 250 — $81 (на 05.09.16)
GT 740 GDDR5 — $80 (на 05.09.16) R7 250X — $92 (на 05.09.16)
GT 740 GDDR5 — $80 (на 05.09.16) GTX 650 — $95 (на 01.05.16)
GT 740 GDDR5 — $80 (на 05.09.16) GT 640 GDDR5 — $92(1)
Palit GT 740 — $104(4), T-10852809 GT 740 GDDR5 — $80 (на 05.09.16)
