Исследование чувствительности компьютерных TV-тюнеров (часть 21)


Compro VideoMate Vista E600F, Compro VideoMate Vista T500F и Leadtek WinFast PVR2100

Главное — не победа, а участие.
Пьер де Кубертен

Эволюция компьютерных TV-тюнеров привела к тому, что устройства с ВЧ-блоками классической компоновки всё реже и реже становятся героями статей нашего сравнительного цикла. Этот материал является очередным подтверждением наметившейся тенденции — все участвующие модели оснащены полупроводниковыми приёмниками.
Список участников этого тестирования.

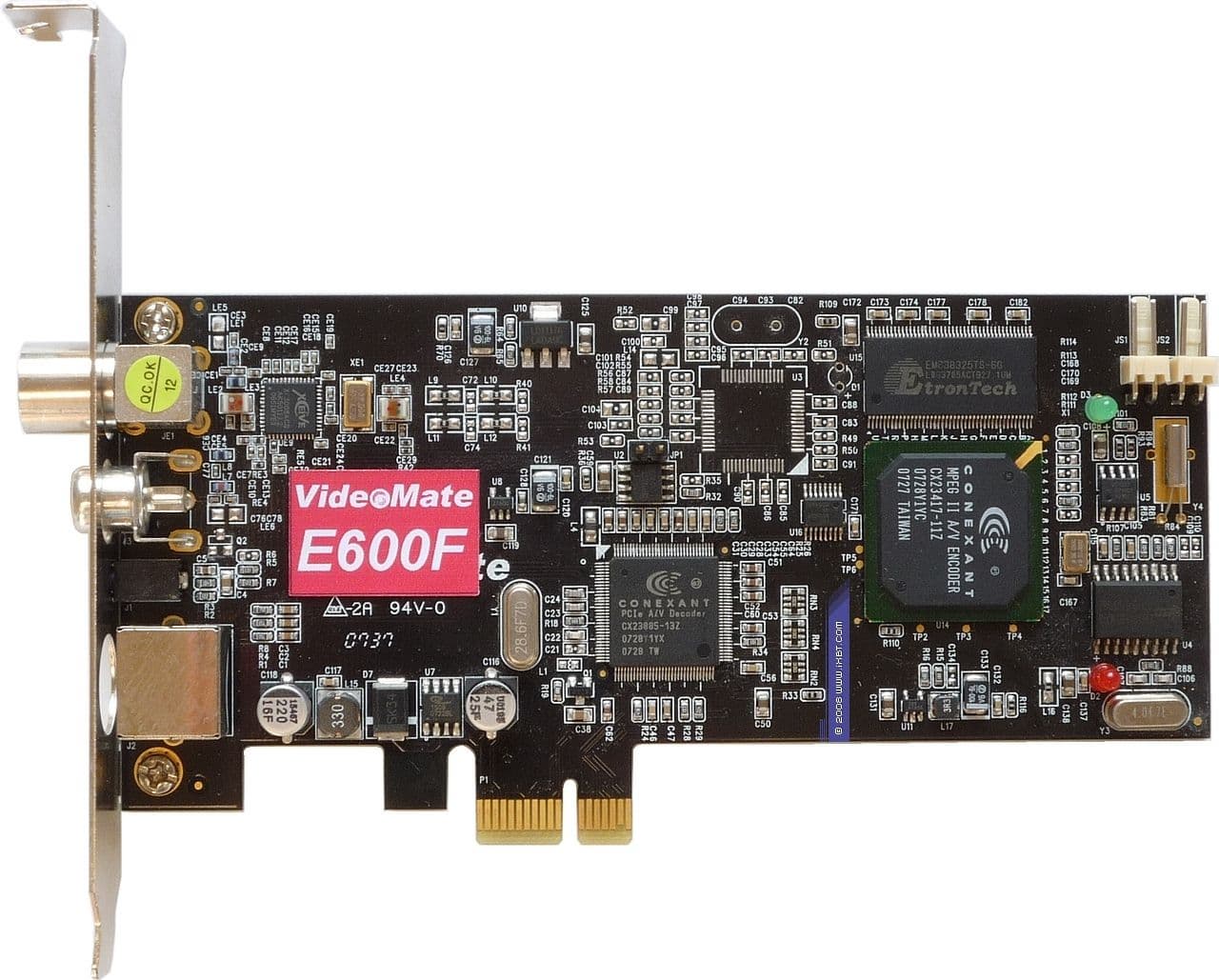

Compro VideoMate Vista E600F — TV- и FM-тюнер с интерфейсом PCI-Express и поддержкой аппаратного сжатия в MPEG2. Селектор Xceive XC3008ACQ, 10-битный АЦП Conexant CX23885-13Z, MPEG1/2-кодировщик Conexant CX23417-11Z.

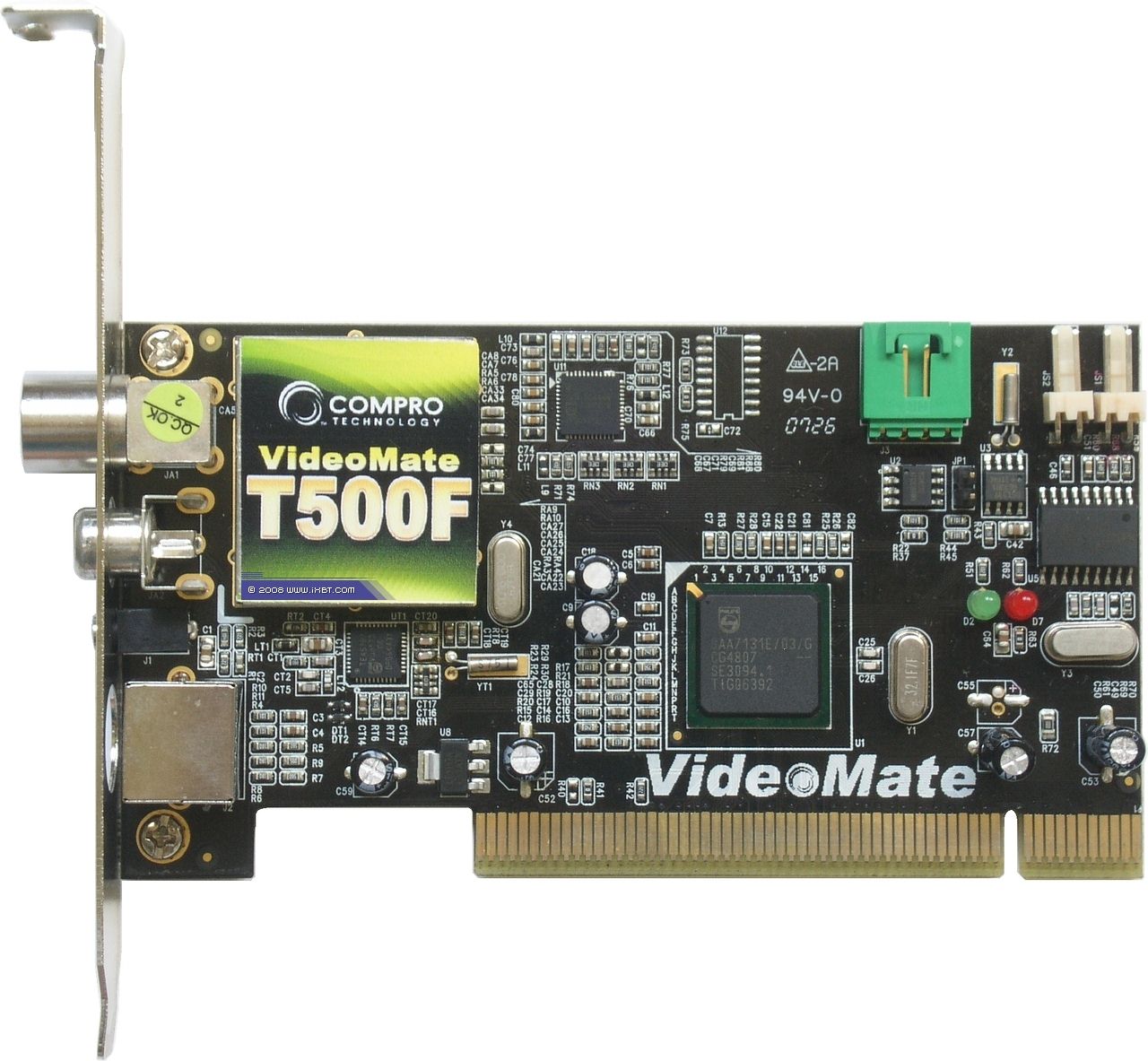

Compro VideoMate Vista T500F — гибридный TV- и FM-тюнер с интерфейсом PCI. Cелектор NXP TDA18271HD, 9-битный АЦП Philips/NXP SAA7131E, COFDM демодулятор Philips/NXP TDA10048HN.

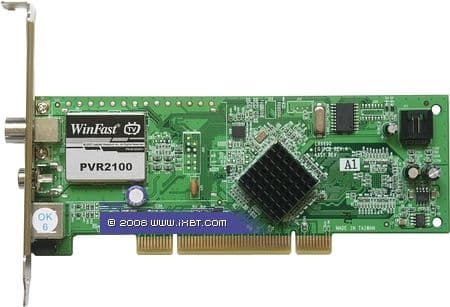

Leadtek WinFast PVR2100 — аналоговый TV-тюнер с интерфейсом PCI и поддержкой аппаратного сжатия в MPEG2. Селектор Xceive XC2028, 10-битный одночиповый АЦП+MPEG1/2-кодировщик Conexant CX23418-22ZZ.

По традиции, настоятельно рекомендуем ознакомиться с предыдущими материалами цикла, посвящёнными как непосредственно тестированию TV-тюнеров, так и изучению влияния частот системной шины и памяти, а также качества установленного блока питания.

Теоретическое обоснование работы программы Line_View и описание методики тестирования можно найти в материале «Исследование чувствительности компьютерных TV-тюнеров с интерфейсом PCI».

Используемую при тестировании версию Line_View можно скачать отсюда.

Конфигурация тестового компьютера

  • Процессор Intel Core 2 Quad Q6600
  • Системная плата Gigabyte GA-965P-DS3 (Intel P965 + Intel ICH8)
  • Оперативная память 4 ГБ (4×1024 DDR2 PC6400 KingMax)
  • Видеокарта NVIDIA GeForce 8800GTX
  • Звуковая карта Creative Sound Blaster Audigy 2ZS
  • Жесткий диск 250 ГБ Hitachi (HDT722525DLA380)
  • Жесткий диск 320 ГБ Hitachi (*VLA360)
  • Жесткий диск 120 ГБ Maxtor Plus9-6Y120M0
  • DVD ReWriter BENQ DW1640
  • DVD ReWriter NEC ND-3500A
  • Блок питания Thermaltake Purepower 680APD (W0049 rev. 2, 680 W)
  • Операционная система Windows XP Professional (SP2) ENG

Информацию о возможном влиянии параметров тестовой системы можно обнаружить в материале «Зависимость работы компьютерных TV-тюнеров с интерфейсом PCI от системных параметров».

Список эфирных каналов, теоретически способных влиять на результаты измерений


Канал Частота
1 49.75 МГц
3 77.25 МГц
6 175.75 МГц
7 183.25 МГц
9 199.25 МГц
11 215.25 МГц
21 471.25 МГц
23 487.25 МГц
25 503.25 МГц
27 519.25 МГц
35 583.25 МГц
37 599.25 МГц
47 679.25 МГц
50 703.25 МГц

Результаты

В связи с тем, что используемый генератор выдает сигнал в специальных диапазонах метровых каналов 73 — 82 и S-01 — S-18 отдельно, эти диапазоны представлены отдельными графиками. Вследствие этого, результаты не являются полноценной амплитудно-частотной характеристикой. Впрочем, желающие могут построить ее сами на основании представленных ниже данных.

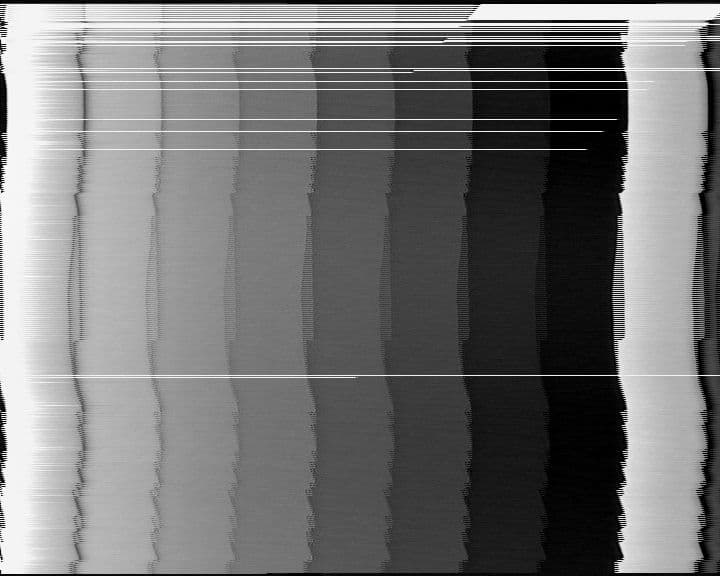

Традиционно приведём несколько изображений, полученных с разными значениями отношения сигнал-шум (ОСШ) при используемой методике. Начнём с 35 дБ, как минимально допустимого для относительно комфортного просмотра.

SNR = 35



SNR = 32



SNR = 30



SNR = 20



SNR = 17



Начинаем тестирование с уровня сигнала 73-75 дБ (мкВ).









Отсутствие на графике Compro VideoMate T500F значений на последних каналах дециметрового диапазона обусловлено неустойчивой работой ВЧ-блоков от Philips/NXP. На приёмниках от Xceive этот эффект почти не проявляется.

Стабильным лидером является Compro VideoMate Vista E600F, второе место с небольшим отставанием занимает Compro VideoMate Vista T500F, Leadtek WinFast PVR 2100 числится в отстающих. Несмотря на то, что формальной границы в 35 дБ участники не пересекают, Leadtek WinFast PVR 2100 находится от неё в опасной близости, разрыв между ним и Compro VideoMate Vista E600F достигает 4 дБ.

Ослабляем сигнал на 20 дБ при помощи переходника-аттенюатора соответствующего номинала.









В очередной раз подтверждается зависимость в большей степени от дизайна платы и обвязки, нежели от марки ВЧ-блока. Compro VideoMate Vista E600F сохраняет лидерство, оставшись в пределах допустимых значений ОСШ. Compro VideoMate Vista T500F с натяжкой из-за провала на последних каналах дециметрового диапазона сдаёт зачёт на совместимость. Увы, Leadtek WinFast PVR 2100 тянет, в лучшем случае, на «тройку с минусом», большая часть результатов выходит за пределы зоны комфортного просмотра, что подтверждает выводы, сделанные в соответствующем обзоре. Да и резкое снижение ОСШ на 49,75 МГц эту модель не украшает, так что, владельцам следует помнить о необходимости хорошего уровня сигнала.

Выводы

Программное шумоподавление, реализованное в штатном ПО от Compro, позволяет скорректировать возможное снижение качества при ослаблении сигнала. К сожалению, пользователи Leadtek WinFast PVR 2100 этой возможности лишены, что ставит тюнер в неравную с конкурентами ситуацию. Остаётся надеяться, что эта возможность в программе WinFast PVR 2 когда-нибудь всё же появится.

В заключение наш традиционный список выводов и рекомендаций:

  • Современные полупроводниковые ВЧ-блоки способны обеспечить качество работы, как минимум, сравнимое с классическими приёмниками
  • Хорошие условия приема являются немаловажным условием при покупке компьютерного TV-тюнера
  • Вероятность столкнуться со «слабым местом» того или иного тюнера невелика, учитывая достаточно слабую насыщенность нашего эфира, тем не менее, при покупке тюнера, лучше это учитывать
  • Дизайн платы и используемые компоненты обвязки могут оказать влияние на прием сигнала
  • Тюнеры с интерфейсом PCI на базе АЦП от Philips значительно более склонны к эффекту «вертикальных полос» по сравнению с решениями от других производителей
  • PCI-Express и USB 2.0 тюнеры не имеют подтверждённых особенностей, связанных с интерфейсом, отрицательно влияющих на качество приёма
  • Аппаратные средства борьбы с шумом, реализованные в некоторых микросхемах, могут существенно влиять на ОСШ
  • При наличии нестандартного антенного разъёма используемый переходник способен оказать влияние на качество приёма
  • Параметры селектора не ограничиваются ОСШ на каждом канале в зависимости от силы сигнала
  • В случае наличия каналов, на которых наблюдаются проблемы с качеством изображения, можно попробовать изменить частоту памяти или системной шины
  • Качественный блок питания является одним из параметров, от которых зависит работа TV-тюнера
  • Чем выше ОСШ, тем лучше качество при кодировании в MPEG1/2/4 и другие форматы, использующие сжатие с потерями


Автор выражает благодарность
разработчикам программы Line_View
Андрею Глазунову aka Drakon Rider и
Дмитрию Лавренову aka MIDIMaker
