Блок питания ASUS A-55GA (550W)


В этом году на российском ритейл-рынке компьютерных блоков питания появился еще один участник. На этот раз — это всем известная компания ASUS, которая является производителем комплектующих широкого профиля, разве что жесткие диски она пока еще не производит. Разумеется, что некоторые позиции из ассортимента компании производятся не на заводах группы ASUS, а на мощностях их партнеров по ОЕМ-заказу. Но сейчас этим уже сложно кого-либо удивить.

Блок питания ASUS A-55GA поставляется в ритейл-упаковке, представляющей собой картонную коробку с глянцевой полиграфией. К полиграфии особых претензий нет — все в стиле ASUS. Много красивых фраз, причем часто не имеющих смысла, и мало полезной информации о продукте.


Корпус блока питания выполнен из стали, толщиной около 0,7 мм. Покрытие корпуса глянцевое (зеркальное), на нем остаются заметные следы от прикосновений, которые потом удаляются с приложением немалых сил. Кнопка отключения питающей сети имеет встроенную подсветку, направленность практически отсутствует, интенсивность весьма низкая. Вентилятор имеет яркую голубую подсветку. Собственно, после установки в корпус она не особо досаждает, но в темноте хороша заметна и может доставить определенное беспокойство.

На внешней стороне корпуса БП расположен выключатель сетевого питания и разъем для подключения сетевого кабеля.

С другой стороны корпуса — монтажное отверстие для вывода проводов, не оснащенное защитной пластиковой прокладкой, что может со временем привести к повреждению проводов из-за их перетирания.

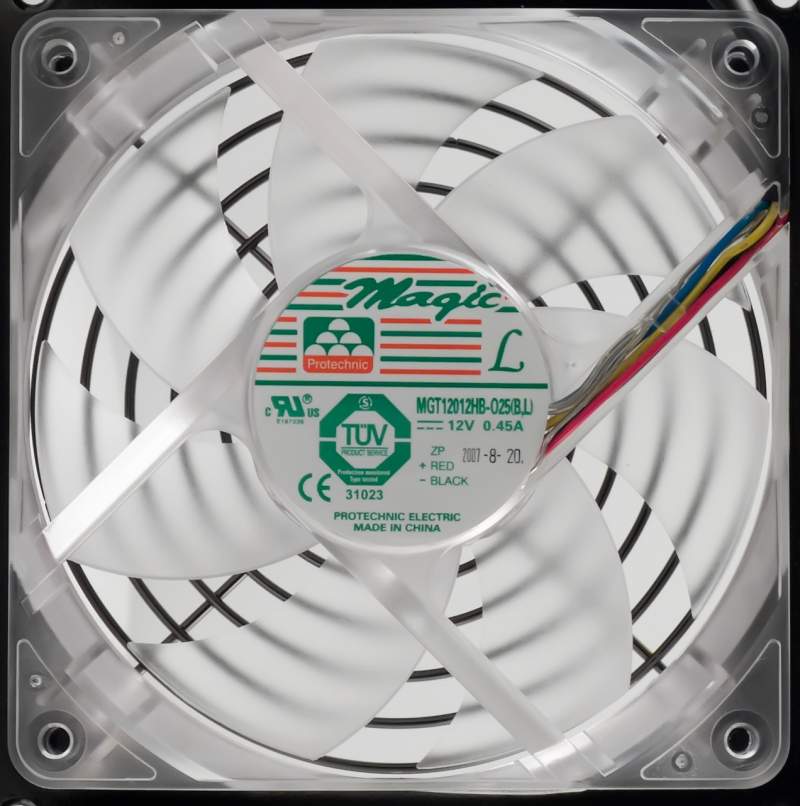

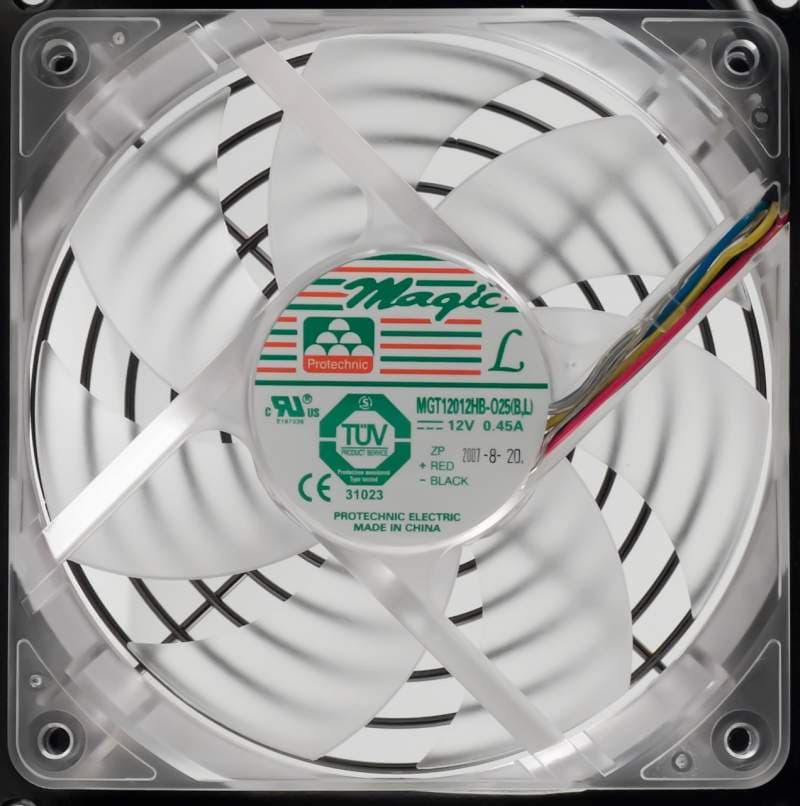

Под вентиляционным отверстием, закрытым проволочной решеткой, установлен нагнетающий вентилятор MGT12012HB-025(BL) типоразмера 120 мм, производства Protechnic Electric. Максимальный ток потребления 0,45 А. Вентилятор оснащен яркой голубой светодиодной подсветкой.

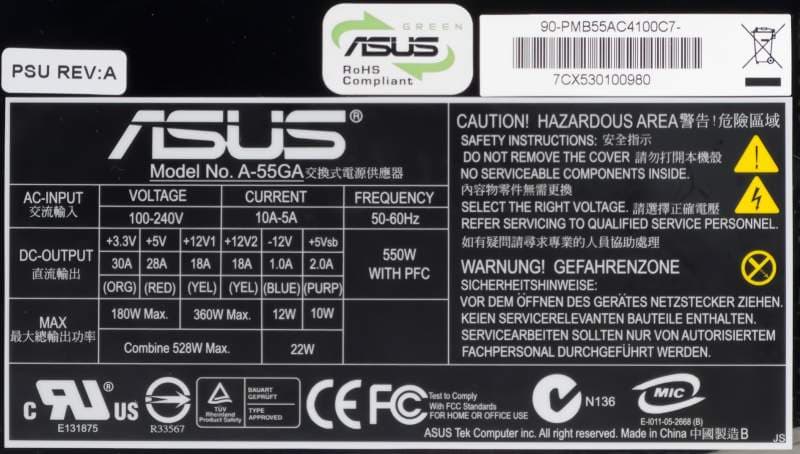

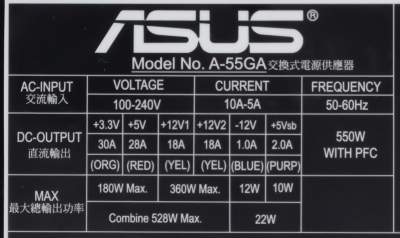

Заявленная мощность шины 12 В у блока питания ASUS A-55GA составляет 360 Вт, что в точности соответствует аналогичному параметру типового блока питания, мощностью 450 Вт из Power Supply Design Guide. Мощность шины 3,3&5V превышает требования PSDG, но в современных системах она останется невостребованной.


С точки зрения заявленных характеристик, маркировка блока питания является несколько завышенной.

Наименование
блока питания
Максимальный ток, А
Максимальная мощность, Вт
3,3V
5V
12V1
12V2
12V3
12V4
3,3&5V
12V
Общая

ATX12V ver. 2.3 180W
13
14
10
80
120
175
ATX12V ver. 2.3 220W
13
14
14
80
168
215
ATX12V ver. 2.3 270W
19
15
17
97
204
265
ATX12V ver. 2.3 300W
21
15
11
8
103
216
295
ATX12V ver. 2.3 350W
21
15
11
14
103
264
345
ATX12V ver. 2.3 400W
24
15
17
14
120
300
395
ASUS A-55GA
30
28
18
18
180
360
550
ATX12V ver. 2.3 450W
24
15
17
16
120
360
445

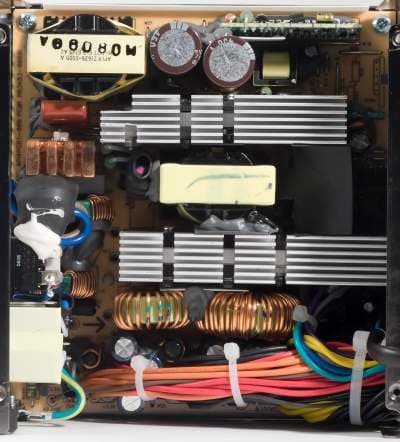

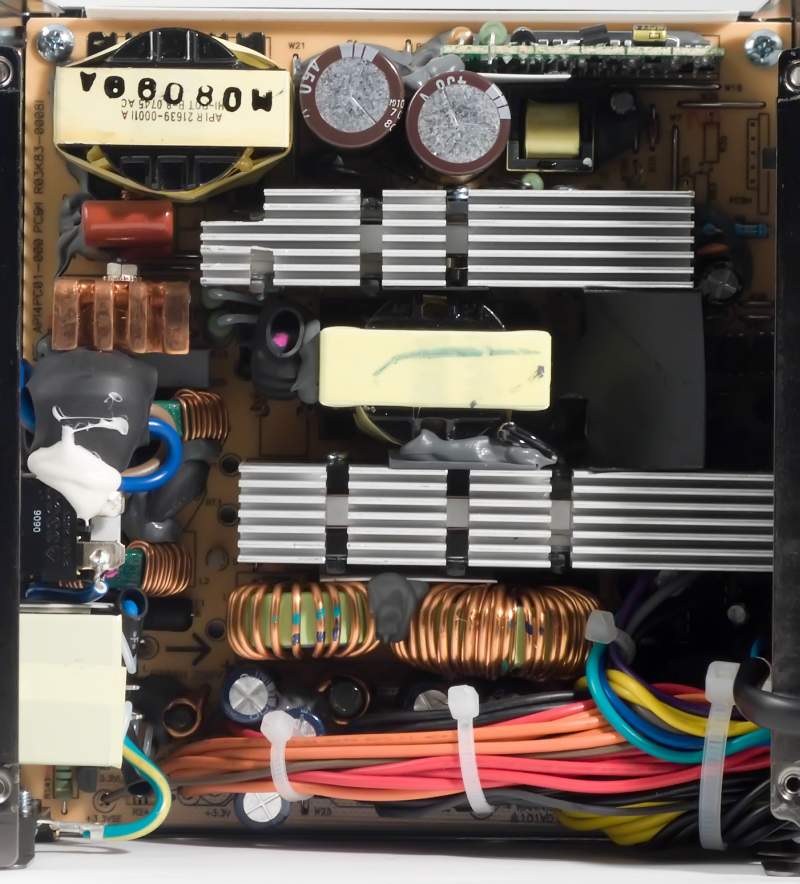

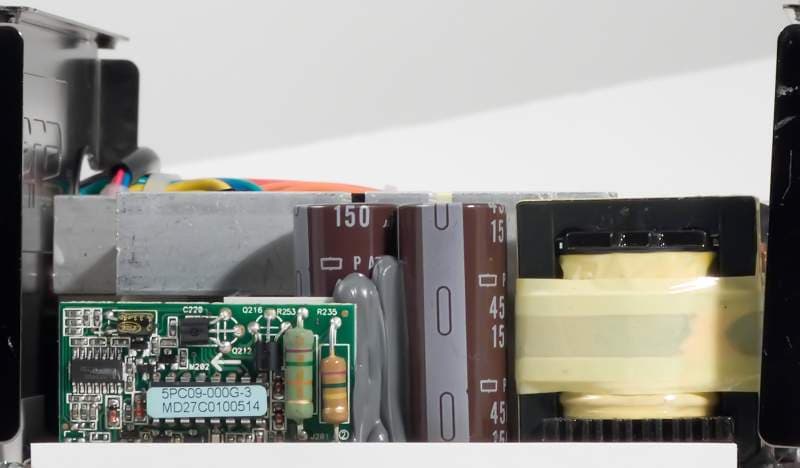

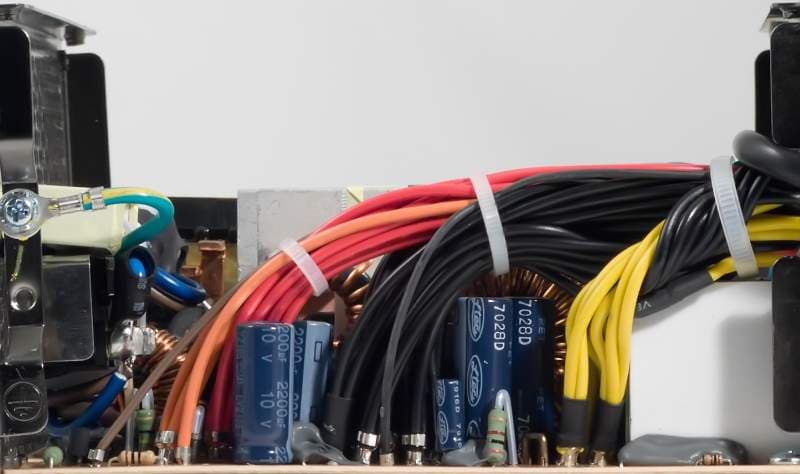

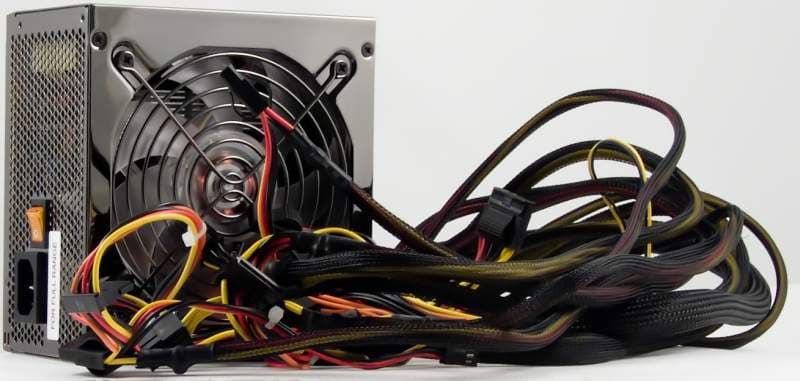

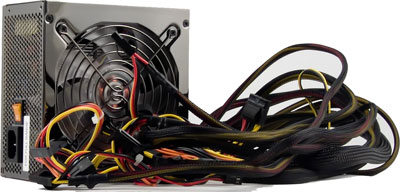

Длина проводов для подключения комплектующих внутри системного блока у данного БП следующая:

  • до основного разъема АТХ — 54 см
  • до процессорного разъема 8 pin SSI — 55
  • до процессорного разъема 4 pin ATX12V — 55
  • до разъема PCI-E 1.0 VGA Power Connector — 55 см
  • до разъема PCI-E 1.0 VGA Power Connector — 55 см
  • до первого разъема SATA Power Connector — 54 см, плюс еще 15 см до второго такого же разъема и еще 15 см до третьего разъема SATA Power Connector, и еще 15 см до четвертого разъема
  • до разъема Peripheral Connector (молекс) — 54 см, плюс еще 15 см до второго такого же разъема и плюс еще 15 см до третьего разъема Peripheral Connector, и еще 15 см до четвертого разъема
  • до разъема Peripheral Connector (молекс) — 54 см, плюс еще 15 см до второго такого же разъема и плюс еще 15 см до третьего разъема Peripheral Connector, и плюс еще 10 см до разъема питания FDD
  • до разъема Peripheral Connector (молекс) — 54 см, плюс еще 10 см до разъема питания FDD
  • до разъема Fan Monitoring — 31 см

Наименование разъема
Количество коннекторов
Примечание
всего
из них съемных

24 pin Main Power Connector
 1
  монолитный
4 pin 12V Power Connector
1

8 pin SSI Processor Connector
1

6 pin PCI-E 1.0 VGA Power Connector
2

8 pin PCI-E 2.0 VGA Power Connector

4 pin Peripheral Connector
8
  эргономичные
15 pin Serial ATA Connector
4

4 pin Floppy Drive Connector
2


Количества разъемов и длины проводов достаточно, как для среднего домашнего системного блока, так и для игровой станции или домашнего файлового сервера. Все необходимые разъемы в наличии, хотя размещение разъемов SATA Power только на одном жгуте может создать некоторые проблемы при подключении современных комплектующих с учетом того, что сейчас многие оптические приводы имеют подобный разъем питания.

Стоит отметить возможную проблему при использовании данного блока питания в высоких корпусах с местом установки в нижней части корпуса, так как при наличии разъема ATX12V в левом верхнем углу системной платы, длина провода до соответствующего коннектора блока питания может потребоваться вплоть до 80 см, особенно при использовании системы Cable Management корпуса.

Тестируемый блок питания оснащен активной схемой коррекции коэффициента мощности и имеет расширенный диапазон питающих напряжений от 100 до 240 В, так что у владельцев маломощных ИБП могут возникнуть определенные проблемы с эксплуатацией данного блока питания. Во всех остальных случаях наличие APFC и расширенного диапазона питающих напряжений можно считать достоинством.






Тестирование электрических параметров

Первым этапом инструментального тестирования является построение кросснагрузочной характеристики (КНХ) и представление ее на полуплоскости, ограниченной максимальной мощностью по шине 3,3&5V — с одной стороны (по оси ординат) и максимальной мощностью по шине 12 В с другой стороны — (по оси абсцисс). В каждой точке измеренное значение напряжение обозначается цветовым маркером в зависимости от отклонения от номинального значения:

  • насыщенный зеленый — 1% (отлично, 5 баллов)
  • светло-зеленый — 2% (очень хорошо, 4 балла)
  • желтый — 3% (хорошо — 3 балла)
  • оранжевый — 4% (удовлетворительно — 2 балла)
  • красный — 5% (плохо, но в пределах нормы — 1 балл)
  • белый — более 5% (неудовлетворительно — 0 баллов)

По результатам теста выставляется оценка за качество электропитания, как на полуплоскости в целом, так и в наиболее актуальном рабочем диапазоне, за который мы приняли прямоугольник левый нижний угол которого имеет координаты (50;40), а верхний правый угол — координаты (200;60). Данный диапазон представляется наиболее актуальным для домашнего пользователя.

Оценка выставляется по худшему цвету (отклонению), при условии что массив точек данного цвета имеет размер минимум 3×3. Для выставления интегральной оценки, полученные баллы суммируются с использованием дополнительных коэффициентов, отражающих актуальность каждого напряжения в современном системном блоке:

  • коэффициент для 12В — 4×
  • коэффициент для 5В — 2×
  • коэффициент для 3,3В — 1×

Формула расчета выглядит следующим образом:
INTRATING=(O12×K12+O5×K5+O3×K3)/(K12+K5+K3), где:

  • O3,O5,O12 — оценки для линий 5, 12 и 3,3 В
  • К3, К5, К12 — вышеуказанные коэффициенты.

ASUS A-55GA (550W)








 3,3В12ВОбщая
По всей полуплоскостиочень хорошоудовлетворительноудовлетворительно2,29 (удовлетворительно)
В рабочем диапазонеотличноотличноочень хорошо4,43 (очень хорошо)

В ходе тестирования было установлено, что максимальная мощность шины +12VDC, на которой блок питания устойчиво работал, составляет не 360 Вт, как это заявлено производителем, а 336 Вт. При попытке повысить мощность нагрузки по шине +12VDC свыше 336 Вт блок питания отключался, то есть штатно срабатывала защита, после чего блок питания сохранял свою работоспособность после включения-выключения его из сети.

Фактически это означает, что перед нами не полноценный 550 ваттный блок питания, а "разогнанный" четырехсотваттник. То есть будь он промаркирован как четырехсотваттная модель претензий бы в данной части не возникло.

Значения напряжений 5В и 12В выходят из диапазона допустимых значений, но только при граничных значения мощности нагрузки, так что в реальной системе с подобным поведением блока питания столкнуться маловероятно. В рабочей зоне значения всех напряжений имеют отклонение в пределах 2 %, что можно признать хорошим показателем.

Следующим этапом является определение реальной системной мощности блока питания, то есть той мощности, которой можно воспользоваться при эксплуатации реального системного блока, а не только при подключении к тестовому стенду.

Определяется данный параметр путем суммирования реальной максимальной мощности по шине 12В и мощности 42 Вт по шине 3,3&5V, конечно, при условии, что значения напряжений остаются в пределах нормы.

В нашем случае реальная системная мощность составила — 378 Вт. Это низкий результат весьма далекий от красивого числа 550 на упаковке.

Очередной этап тестирования заключается и измерений полной мощности, подведенной к блоку питания, активной мощности, потребленной им и расчете коэффициента полезного действия и коэффициента мощности.


Коэффициент полезного действия в среднем по всему диапазону мощности составил около 76,7 %, что является довольно низким, но, в целом, вполне удовлетворительным показателем. При этом КПД в диапазоне от 50 до 250 Вт составил около 77,5 %. Коэффициент мощности у данного блока питания составил в среднем 90,7 %, что является вполне типичным показателем для БП, оснащенных активным корректором коэффициента мощности.

Измерение уровня шума

Измерение проводится в соответствии с нашей методикой, при помощи шумомера ВШВ-003-М3 в звукоизолированной комнате с типичным уровнем шума 22 дБА. Во время измерения все электроприборы в комнате отключаются.


Уровень шума находится на очень низком уровне на мощности до 190 Вт включительно. Блок питания не бесшумен, но услышать, как он работает, можно только при очень низком уровне фонового шума в помещении и расстоянии до вентиляционной решетки блока питания менее двух метров.

При повышении мощности нагрузки вентилятор заметно увеличивает свои обороты, что приводит к заметному повышению уровня шума. На мощности 350 Вт шум от блока питания уже нельзя признать эргономичным, он очень сильный.

Рейтинги и коэффициенты

Для удобства сравнения и оценки протестированных моделей БП мы решили ввести систему рейтингов и коэффициентов. С рейтингом мощности или с реальной системной мощностью мы познакомились чуть выше, во время первого этапа тестирования, поэтому не будем повторяться и лишь скажем, что он равен 378 Вт.

Коэффициент маркетинговой корректности (КМК) — показывает отношение рассчитанного нами рейтинга мощности к некой величине, указанной в наименовании (модели) блока питания и подразумевающей максимальную выходную мощность данного блока питания.

В данном случае КМК = 378/550 = 0,69
Это очень низкий показатель. Фактически реальная мощность системного блока, где удастся использовать такой БП не будет превышать рассчитанного значения, однако, 378 для подавляющего большинства систем с одной видеокартой более чем достаточно.

Коэффициент экономической целесообразности (КЭЦ) показывает отношение рассчитанного нами рейтинга мощности к средней розничной цене по городу Москве, по данным прайс-ру, то есть, проще говоря, мы получаем коэффициент, показывающий эффективность вложения одного доллара (рубля) в ваттах. Соответственно, чем он выше, тем лучше.

В данном случае средняя цена на момент тестирования составила $98, соответственно, КЭЦ = 378/98 = 3,86 Вт/доллар

Результат является достаточно низким, правда, он выше, чем у протестированного ранее блока питания Cooler Master Silent Pro M 500, у которого КЭЦ был равен менее 3 Вт/доллар.

Итоги

Блок питания оставил смешанное впечатление. С одной стороны, негатив от завышенных параметров мощности, с другой — позитив от реально низкого уровня шума при типичной нагрузке. Остальные параметры протестированного блока питания довольно средние.

 Средняя текущая цена (количество предложений) в московской рознице: Н/Д(0)

Блок питания ASUS A-55GA (550W) предоставлен российским представительством ASUS



16 октября 2008 Г.
