Исследование чувствительности компьютерных TV-тюнеров (часть 12)

GOTVIEW PCI DVD2 Lite, Kworld PVR-TV 300U, Kworld DVB-T 310U и Leadtek WinFast DTV2000 H


He всякая перемена означает рост,
не всякое движение направлено вперед.

Неизвестный автор

Начиная этот цикл статей, я не предполагал, что всего лишь через два года количество участвующих в тестировании компьютерных тюнеров, оснащённых полупроводниковыми ВЧ-блоками, не только сравнится с количеством устройств на базе классических селекторов, но и превзойдёт его. На этот раз именно так и получается, тюнеры с полупроводниковыми приёмниками составляют 75% списка сегодняшних претендентов.

В результате, список выглядит следующим образом:

GOTVIEW PCI DVD2 Lite, полупроводниковый селектор Xceive XC2028, АЦП Conexant CX25843, MPEG1/2-энкодер Conexant CX23416

Kworld PVR-TV 300U, полупроводниковый селектор Xceive XC2028, АЦП Texas Instruments TVP5150AM1, USB 2.0-контроллер EMPIA EM2860

Kworld DVB-T 310U, полупроводниковый гибридный селектор Xceive XC3028, АЦП Texas Instruments TVP5150AM1, USB 2.0-контроллер EMPIA EM2880

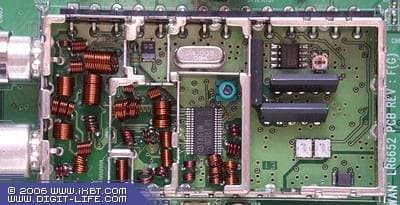

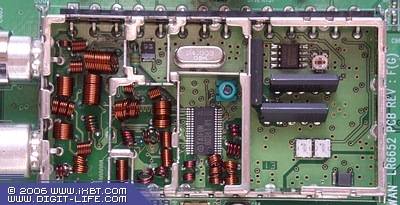

Leadtek WinFast DTV2000 H, гибридный селектор Philips FMD1216ME/IH-3, АЦП Conexant CX23881

По традиции, настоятельно рекомендуем ознакомиться с предыдущими материалами цикла, посвященными как непосредственно тестированию TV-тюнеров, так и изучению влияния частот системной шины и памяти, а также качества установленного блока питания.

Теоретическое обоснование работы программы Line_View и описание методики тестирования можно найти в материале «Исследование чувствительности компьютерных TV-тюнеров с интерфейсом PCI».

Используемую при тестировании версию Line_View можно скачать отсюда.

Конфигурация тестового компьютера

  • Процессор Athlon 64 3800+ (Socket 939)
  • Системная плата Foxconn WinFast NF4UK8AA-8EKRS (чипсет NVIDIA nForce4 Ultra)
  • Оперативная память 2 ГБ Samsung
  • Видеокарта HIS RADEON X1800XT
  • Звуковая карта Creative Sound Blaster Audigy 2ZS
  • Жесткий диск 120 ГБ Maxtor Plus9-6Y120M0 7200rpm SATA150 8 МБ
  • Жесткий диск 120 ГБ Maxtor Plus9-6Y120M0 7200rpm SATA150 8 МБ
  • DVD ROM 12x/48x Hitachi GD-7500BV
  • DVD ReWriter BENQ DW1640
  • DVD ReWriter NEC ND-3500A
  • Блок питания Thermaltake HPC-420-102 DF
  • Операционная система Windows XP Professional (SP2) ENG
Информацию о возможном влиянии параметров тестовой системы можно обнаружить в материале «Зависимость работы компьютерных TV-тюнеров с интерфейсом PCI от системных параметров».

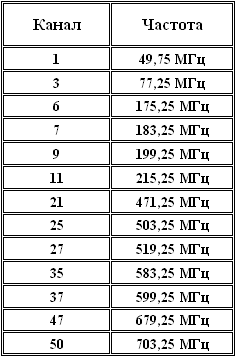

Список эфирных каналов, теоретически способных влиять на результаты измерений



Результаты

В связи с тем, что используемый генератор выдает сигнал в спецдиапазонах метровых каналов 73 — 82 и S-01 — S-18 отдельно, эти диапазоны представлены отдельными графиками. Вследствие этого, результаты не являются полноценной амплитудно-частотной характеристикой. Впрочем, желающие могут построить ее сами на основании представленных ниже данных.

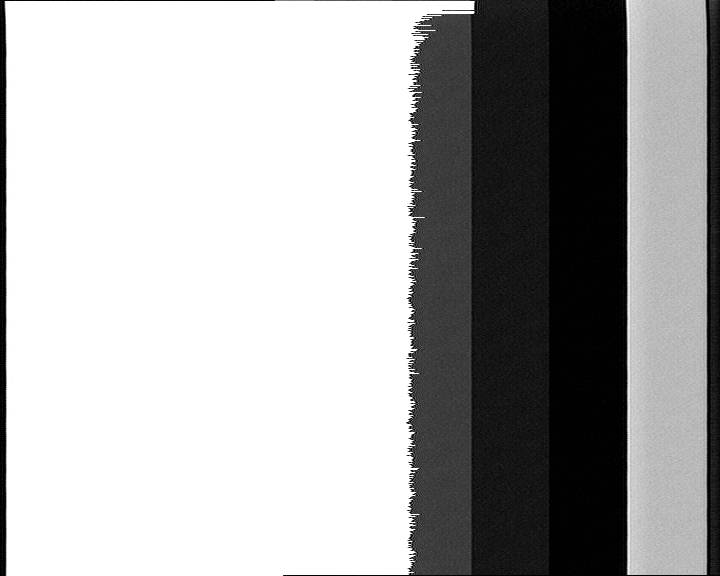

Традиционно приведем несколько изображений, полученных с разными значениями отношения сигнал-шум (ОСШ) при используемой методике. Начнем с 35 дБ, как минимально допустимого для относительно комфортного просмотра.

SNR = 35



SNR = 32



SNR = 30



SNR = 20



SNR = 17



Начинаем тестирование с уровня сигнала 73-75 дБ (мкВ). К сожалению, поддержки настройки по частоте в программе Line_View у трёх тюнеров (GOTVIEW PCI DVD2 Lite, Kworld PVR-TV 300U, Kworld DVB-T 310U) добиться не удалось, в связи с чем, тестирование этих моделей в спецдиапазонах метровых каналов 73 — 82 и S-01 — S-18 не проводилось.









Все участники этого тестирования демонстрируют ровные графики. Отличия в абсолютных значениях SNR у тюнеров от Kworld обусловлены большей чёткостью по умолчанию у АЦП от TI по сравнению с Philips и Conexant. Но даже без учёта этого за рамки комфортного просмотра ни один из тюнеров не выходит.

Ухудшение показателей у тюнера от Leadtek на 159,25 МГц объясняется тем, что нижний и средний диапазоны для селекторов Philips Mk3 составляют 48,25 — 158,00 МГц и 160,00 — 442,00 МГц соответственно, таким образом, данная частота находится между диапазонами. Похоже, что гибридный вариант унаследовал эту особенность от аналоговой серии. Нормальное функционирование ВЧ-модуля на этой частоте также зависит от конкретного экземпляра приёмника.

Отсутствие на графике Leadtek WinFast DTV2000 H значений на последних каналах дециметрового диапазона обусловлено неустойчивой работой ВЧ-блоков от Philips и некоторых других производителей. Приёмники от Xceive в склонности к подобному до сих пор замечены не были.

Ослабляем сигнал на 20 дБ при помощи переходника-аттенюатора соответствующего номинала.









Ослабление сигнала радикальным образом меняет картину. Неприятно удивляет работа Leadtek WinFast DTV2000 H. Несмотря на лучшие абсолютные показатели, от тюнера с классическим ВЧ-блоком можно было ожидать большего. Казалось бы, нелогичный пик SNR на 159,25 МГц объясняется резким снижением чёткости, что никак нельзя отнести к улучшению качества приёма. Надо сказать, что подобная ситуация наблюдается впервые. Странная картина отмечается у тюнеров от Kworld. В метровом диапазоне DVB-T 310U уступает PVR-TV 300U, что легко объясняется более сложной конструкцией. Однако на дециметровых каналах пальма первенства переходит к гибридной модели. Впрочем, с учётом DVB-T вещания именно в дециметровом диапазоне, нельзя полностью исключать возможность оптимизации XC3028 под эти частоты.

О GOTVIEW PCI DVD2 Lite хочется поговорить отдельно. Да, по итогам текущего тестирования он занимает второе место. Но есть один нюанс. Его основной рыночный конкурент Compro VideoMate H900 по абсолютным показателям SNR демонстрирует значительно лучшие объективные показатели (см. предыдущий материал) в обоих режимах тестирования. Разумеется, аппаратное шумоподавление способно частично скомпенсировать отставание, однако H900 также имеет подобную функцию. Так что, пользователям, ещё не определившимся в выборе недорогого тюнера с аппаратным кодировщиком на борту, возможно, стоит учесть полученную разницу в результатах.

Есть и хорошая новость. Ни один из представленных тюнеров не проявил склонности к печально известному эффекту «вертикальных полос», характерному для моделей на базе АЦП от Philips.

Выводы

В условиях хорошего приёма все представленные устройства могут быть рекомендованы к использованию. Однако от перехода нижней границы минимально необходимого качества при ослаблении сигнала удалось удержаться только Leadtek WinFast DTV2000 H. При этом, отрыв лидера от остальных участников буквально получен в нелёгкой борьбе. Так что, потенциальным покупателям любой из участвовавших в этом тестировании моделей следует позаботиться об улучшении качества сигнала, поступающего на антенный вход тюнера.

Завершает материал список наших традиционных рекомендаций:

  • Современные полупроводниковые ВЧ-блоки способны обеспечить качество работы, как минимум, сравнимое с классическими приёмниками
  • Хорошие условия приема являются немаловажным условием при покупке компьютерного TV-тюнера
  • Вероятность столкнуться со «слабым местом» того или иного тюнера невелика, учитывая достаточно слабую насыщенность нашего эфира, тем не менее, при покупке тюнера, лучше это учитывать
  • Дизайн платы и используемые компоненты обвязки могут оказать влияние на прием сигнала
  • Тюнеры на базе АЦП от Philips значительно более склонны к эффекту «вертикальных полос» по сравнению с решениями от других производителей
  • При наличии нестандартного антенного разъёма используемый переходник способен оказать влияние на качество приёма
  • Параметры селектора не ограничиваются ОСШ на каждом канале в зависимости от силы сигнала
  • В случае наличия каналов, на которых наблюдаются проблемы с качеством изображения, можно попробовать изменить частоту памяти или системной шины
  • Качественный блок питания является одним из параметров, от которых зависит работа TV-тюнера
  • Чем выше ОСШ, тем лучше качество при кодировании в MPEG1/2/4 и другие форматы, использующие сжатие с потерями


Автор выражает благодарность
разработчикам программы Line_View
Андрею Глазунову aka Drakon Rider и
Дмитрию Лавренову aka MIDIMaker
