Видеоускоритель Asus Strix GTX 1070 OC




Содержание

  1. Особенности устройств(а)
  2. Конфигурация тестового стенда, список инструментов тестирования
  3. Результаты тестов
  4. Выводы

Объект исследования: Серийно выпускаемый ускоритель трехмерной графики (видеокарта) Asus Strix GTX 1070 OC 8 ГБ 256-битной GDDR5 PCI-E


Сведения о производителе: Компания Asustek Computer (торговая марка Asus) основана в 1989 году в Китайской Республике (Тайвань). Штаб-квартира в Тайбэе/Тайвань. На рынке в России с 1992 года. Старейший производитель видеокарт и материнских плат. Сейчас выпускает очень широкую гамму продуктов по многим разделам IT-индустрии (включая мобильный сегмент). Производство в Китае и на Тайване. Общая численность работников около 2000 человек.

Устройство(а)

Asus Strix GTX 1070 OC 8 ГБ 256-битной GDDR5 PCI-E (ROG STRIX-GTX1070-O8G-GAMING, P/N 90YV09N0-M0NM00)
ПараметрЗначениеНоминальное значение (референс)
GPUGeForce GTX 1070 (GP104)
ИнтерфейсPCI Express x16
Частота работы GPU (ROPs), МГц1657—20371507—1797
Частота работы памяти (физическая (эффективная)), МГц2000 (8000)2000 (8000)
Ширина шины обмена с памятью, бит256
Число вычислительных блоков в GPU15
Число операций (ALU) в блоке128
Суммарное количество блоков ALU1920
Число блоков текстурирования (BLF/TLF/ANIS)120
Число блоков растеризации (ROP)64
Размеры, мм300×120×40270×100×35
Количество слотов в системном блоке, занимаемые видеокартой22
Цвет текстолитачерныйчерный
ЭнергопотреблениеПиковое в 3D, Вт159151
В режиме 2D, Вт3942
В режиме «сна», Вт1821
Уровень шумаВ режиме 2D, дБА20,020,5
В режиме 2D (просмотр видео), дБА20,020,5
В режиме максимального 3D, дБА24,025,5
Выходные гнезда1×DVI (Dual-Link/HDMI), 2×HDMI 2.0b, 2×DisplayPort 1.2/1.3/1.41×DVI (Dual-Link/HDMI), 1×HDMI 2.0b, 3×DisplayPort 1.2/1.3/1.4
Поддержка многопроцессорной работыSLI
Максимальное количество приемников/мониторов для одновременного вывода изображения44
Дополнительное питание: количество 8-контактных разъемов11
Дополнительное питание: количество 6-контактных разъемовНетНет
Максимальное разрешение 2DDisplay Port4096×2160
HDMI4096×2160
Dual-Link DVI2560×1600
Single-Link DVI1920×1200
Максимальное разрешение 3DDisplay Port4096×2160
HDMI4096×2160
Dual-Link DVI2560×1600
Single-Link DVI1920×1200

Комплектация локальной памятью
Карта имеет 8 ГБ памяти GDDR5 SDRAM, размещенной в 8 микросхемах по 8 Гбит на лицевой сторонеPCB.

Микросхемы памяти Samsung (GDDR5). Микросхемы рассчитаны на номинальную частоту работы в 2000 (8000) МГц.

Сравнение с эталонным дизайном (reference)

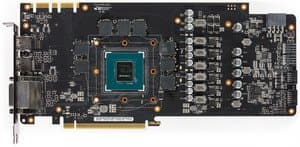

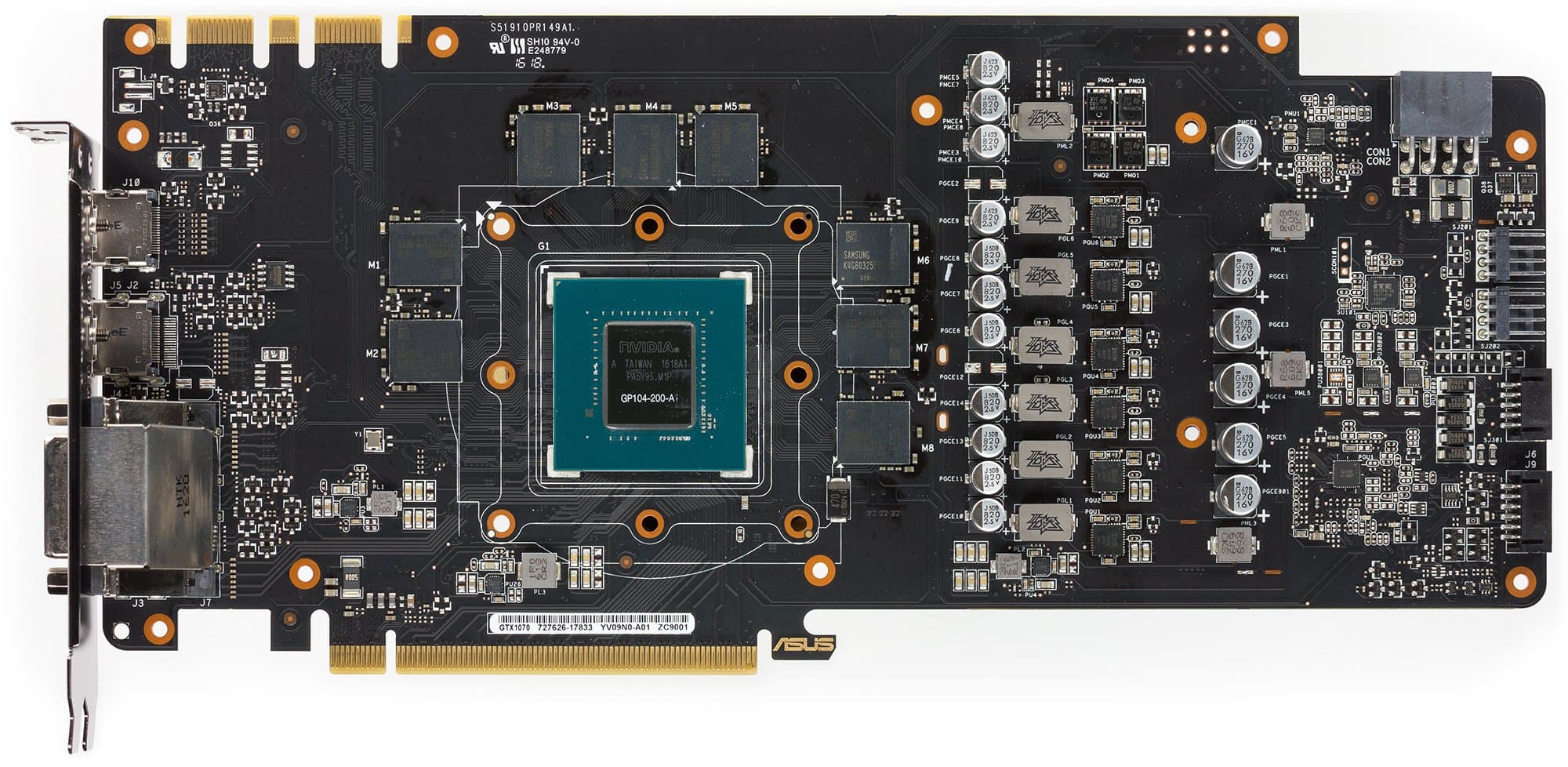

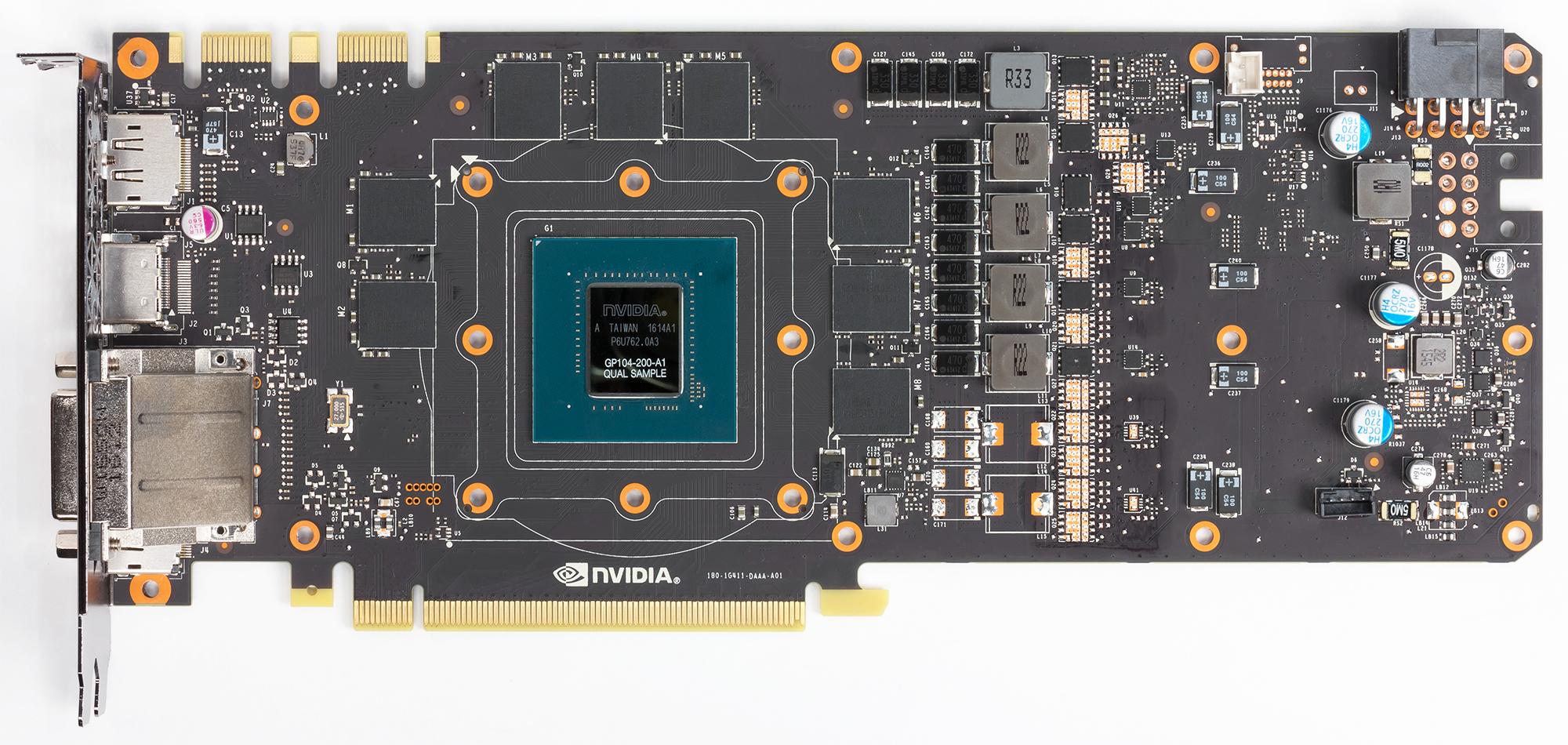

Вид спереди
Asus Strix GTX 1070 OC 8 ГБ 256-битной GDDR5 PCI-E Reference Nvidia GeForce GTX 1070

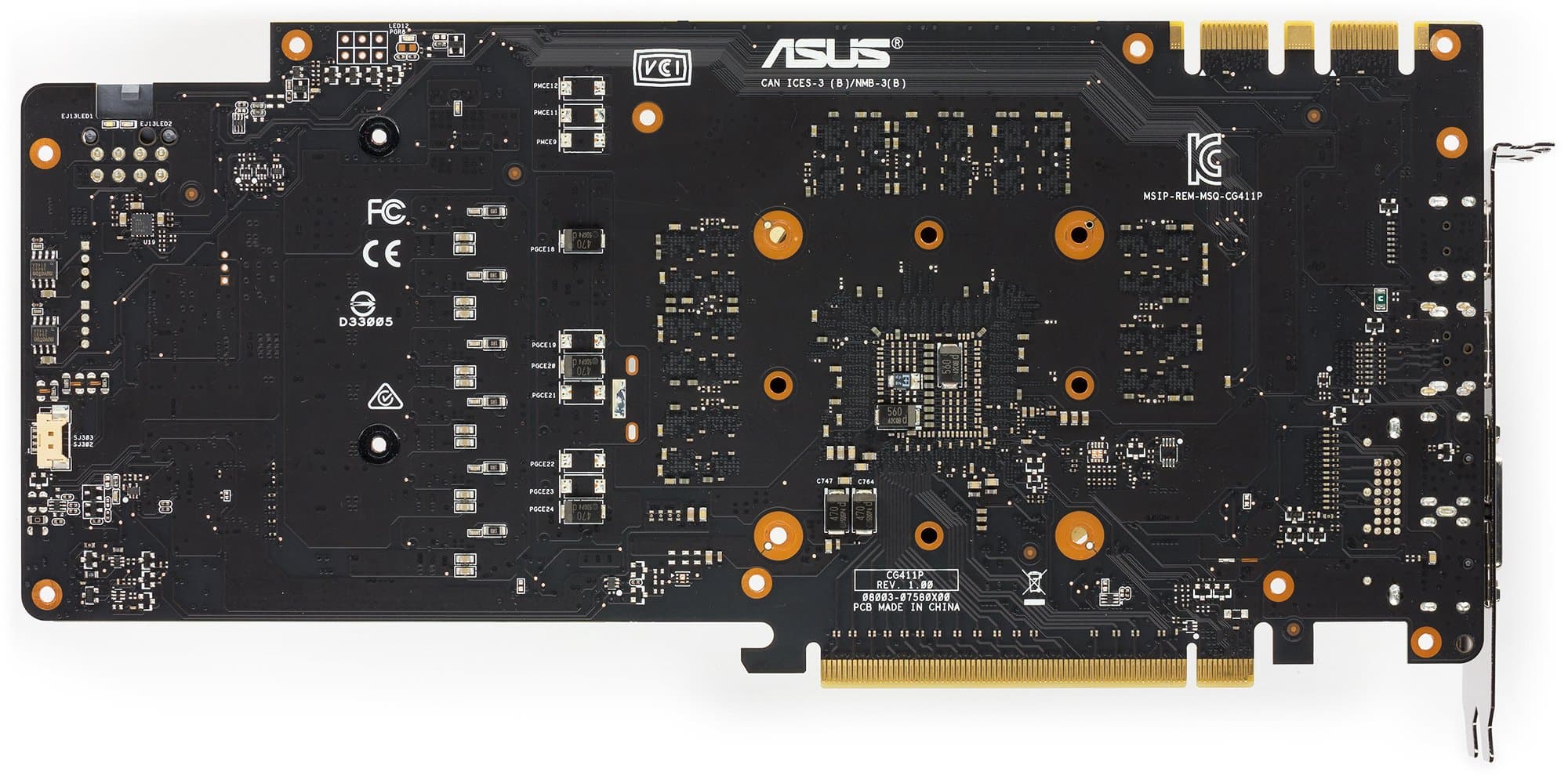

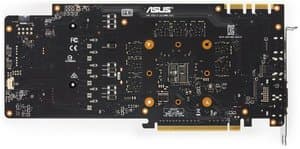

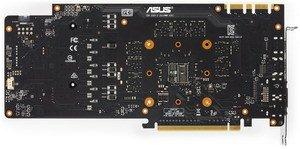

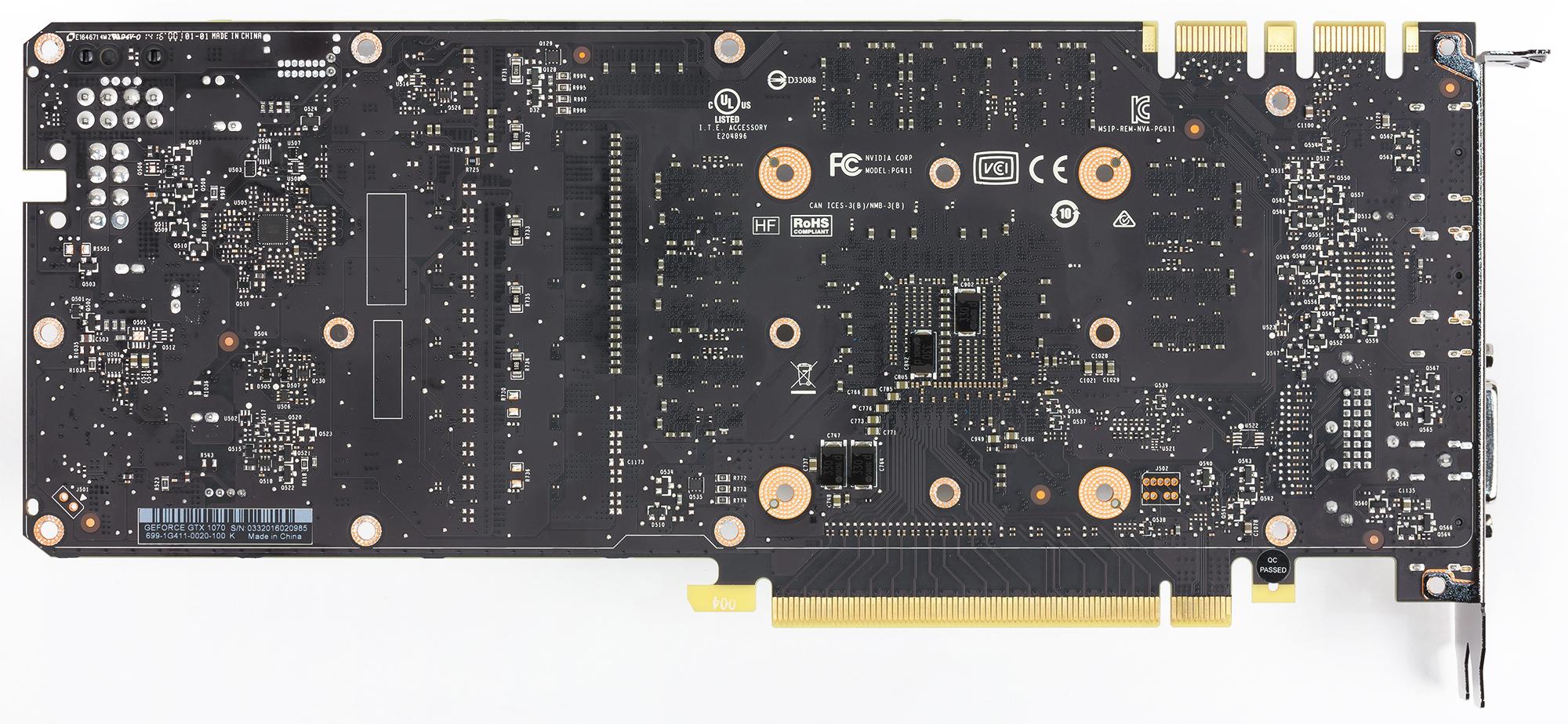

Вид сзади
Asus Strix GTX 1070 OC 8 ГБ 256-битной GDDR5 PCI-E Reference Nvidia GeForce GTX 1070

Печатная плата полностью спроектирована инженерами Asus. Сходство с референс-картой есть только в расположении микросхем памяти (это совершенно естественно).

На торце в хвостовой части карты имеются два 4-контактных разъема питания для корпусных вентиляторов. Переключив их с материнской платы либо установив дополнительно, можно заставить их работать, увеличивая или уменьшая обороты в соответствии с нагревом GPU.

Мы видим, что блок питания также переработан. Схема питания имеет 7 фаз (6+1) и управляется цифровым контроллером SHE ASP0907 (Super Hybrid Engine). Следует также заметить, что традиционно для Asus система питания исполнена по технологии Super Alloy Power II, с использованием современных твердотельных конденсаторов. Мониторингом состояния управляет контроллер IT8705F/AF производства компании ITE (Integrated Technology Express).

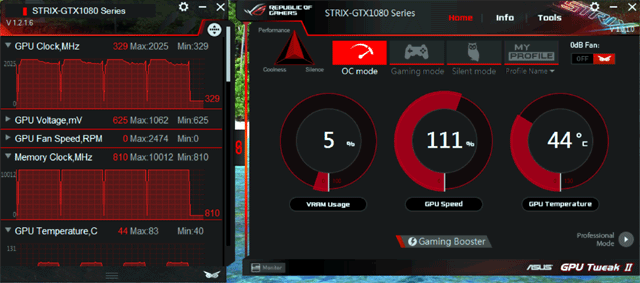

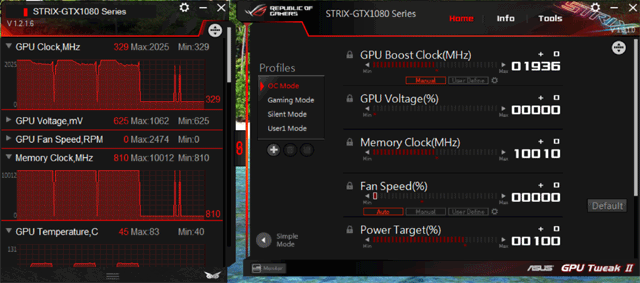

Регулирование частот и напряжений можно выполнять с помощью фирменной утилиты Asus GPU Tweak II, которая поставляется с картой на диске, а также ее можно скачать с сайта производителя. Последняя версия утилиты позволяет автоматически настроить работу ускорителя на максимально возможные частоты (если владелец, например, не желает самостоятельно искать достижимый максимум). Я приведу скриншоты из ранее вышедшей статьи по Asus GTX 1080 (утилита та же самая).


Карта обладает измененным по сравнению с референс-образцом набором видеовыходов: не 3 DP + 1 HDMI, а 2 DP + 2 HDMI, где верхний разъем HDMI может быть использован для подключения VR-устройств (виртуальной реальности), поэтому данный ускоритель полностью готов для работы совместно с очками VR.

Также стоит акцентировать внимание на прилично повышенные частоты работы ускорителя относительно стандартных параметров референс-карты (на 11-13% выше по ядру, точнее сказать нельзя, потому что частота «плавает» в зависимости от приложений и режимов), что может дать прирост производительности примерно от 8% до 10% в зависимости от разрешения и режима работы.

Система охлаждения

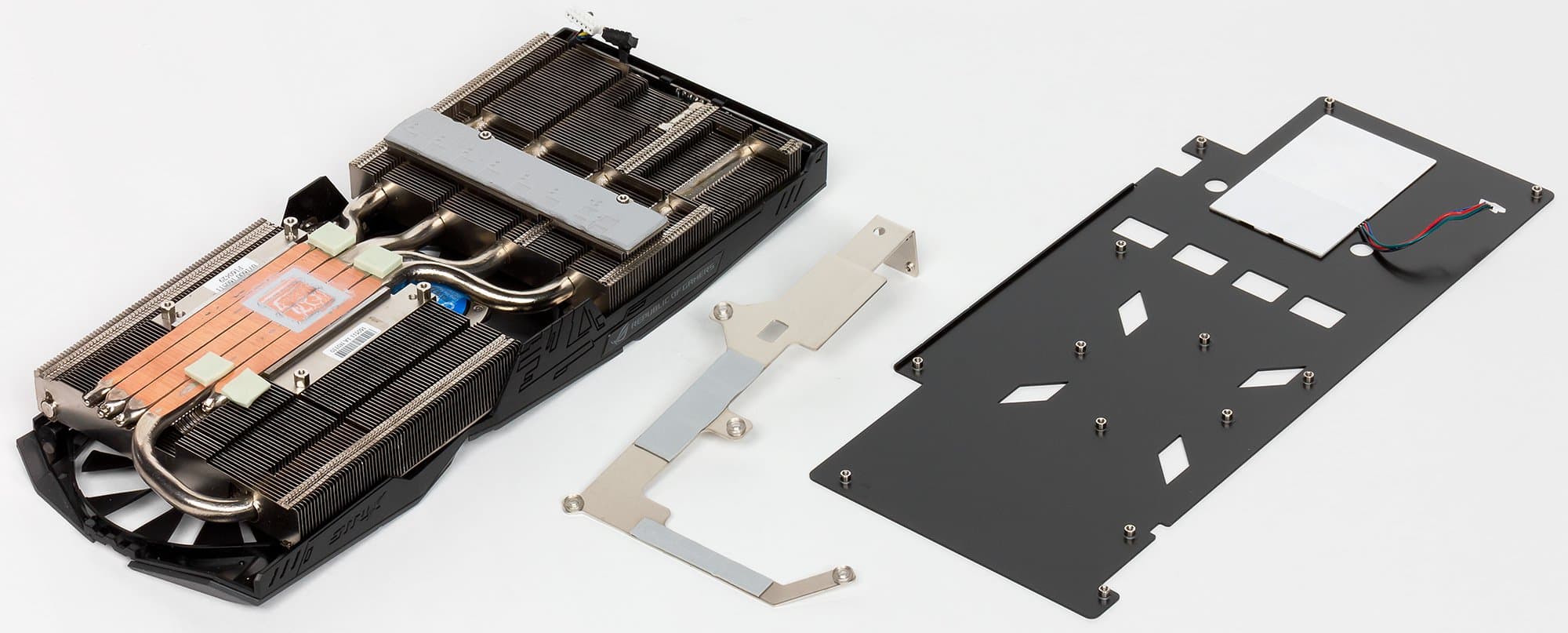

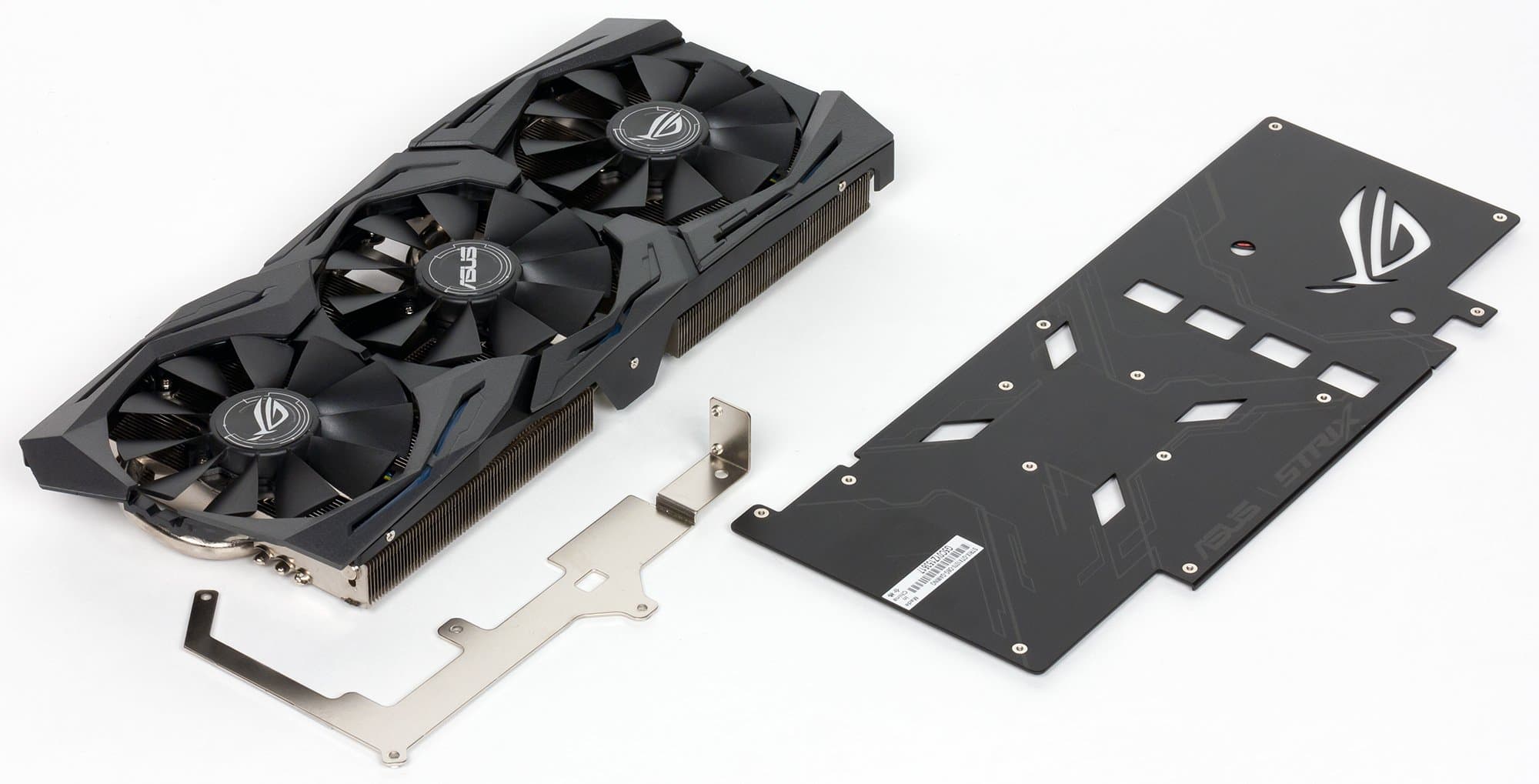

Перед нами кулер DirectCu III. Главной его частью является двойной массивный пластинчатый никелированный радиатор. Тепловые трубки, впрессованные в медное основание, обеспечивают равномерное распределение тепла по ребрам обеих частей радиатора. С помощью дополнительной подошвы этот же радиатор охлаждает и силовые транзисторы.

Поверх радиатора установлен кожух с тремя вентиляторами, работающими на одинаковой частоте вращения. Asus декларирует особый материал лопастей вентиляторов, который обеспечивает долговременную работу крыльчаток при неизменной силе прогона воздуха. Напомню, что изюминкой системы охлаждения карт серии Strix является остановка вентиляторов в случае простоя при малом нагреве GPU. Поэтому не стоит пугаться, если при запуске ПК вентиляторы на ускорителе не вращаются.

Микросхемы памяти не охлаждаются. Сзади установлена пластина, которая соединяется с торцевой частью PCB и обеспечивает жесткость относительно массивной видеокарты (предотвращая изгиб печатной платы).

СО оснащена особой подсветкой Aura, цветом которой можно управлять с помощью вышеуказанной утилиты GPU Tweak II. Пластина на оборотной стороне также оснащена подсветкой.

После 6-часового прогона под нагрузкой максимальная температура ядра не превысила 60 градусов, что является отличным результатом для видеокарты такого уровня.

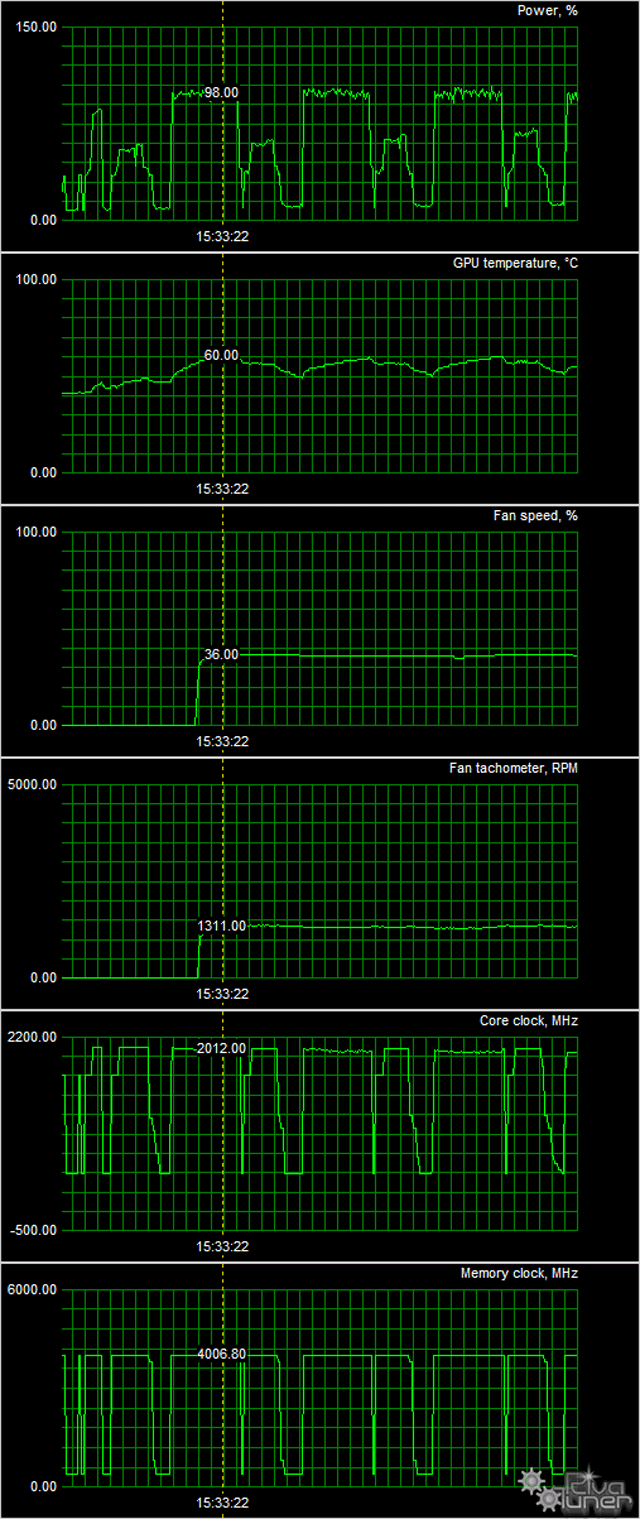

Мониторинг температурного режима с помощью MSI Afterburner (автор А. Николайчук AKA Unwinder)

Методика измерения шума

  • Помещение шумоизолировано и заглушено, снижены реверберации.
  • Системный блок, в котором исследовался шум видеокарт, не имеет вентиляторов, не является источником механического шума.
  • Фоновый уровень 20 дБА — это уровень шума в комнате и уровень шумов собственно шумомера.
  • Измерения проводились на расстоянии 50 см от видеокарты на уровне системы охлаждения.
  • Режимы измерения:
    1. Режим простоя в 2D: загружен интернет-браузер с сайтом iXBT.com, окно Microsoft Word, ряд интернет-коммуникаторов.
    2. Режим 2D с просмотром фильмов: используется SmoothVideo Project (SVP) — аппаратное декодирование со вставкой промежуточных кадров.
    3. Режим 3D с максимальной нагрузкой на ускоритель: используется тест FurMark.

В режиме простоя в 2D температура составляла 39 °C, вентиляторы не работали. Шум был равен фоновому — 20,0 дБА.

При просмотре фильма с аппаратным декодированием температура медленно поднималась до 56 °C, после чего вентиляторы включались и работали на частоте 850 оборотов в минуту. Уровень шума не изменялся и составлял те же 20,0 дБА.

В режиме максимальной нагрузки в 3D температура достигала 60 °C. Вентиляторы при этом раскручивались до 1311 оборотов в минуту, а шум вырастал до 24,0 дБА, поэтому данную СО можно считать практически бесшумной.

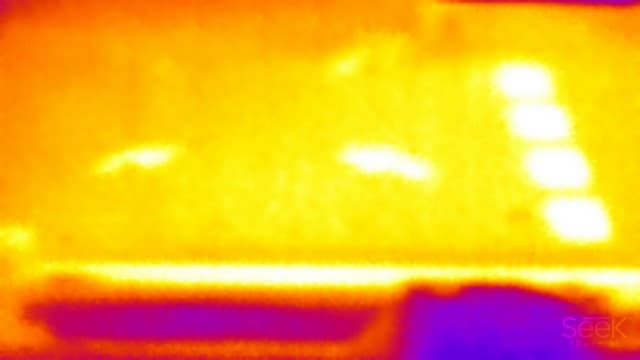

Термоснимок



Hа тыльной стороне платы — пластина, мешающая локализовать максимально нагретую область. Но можно заметить, что самые светлые пятна на месте вырезов в пластине соответствуют расположению преобразователей.

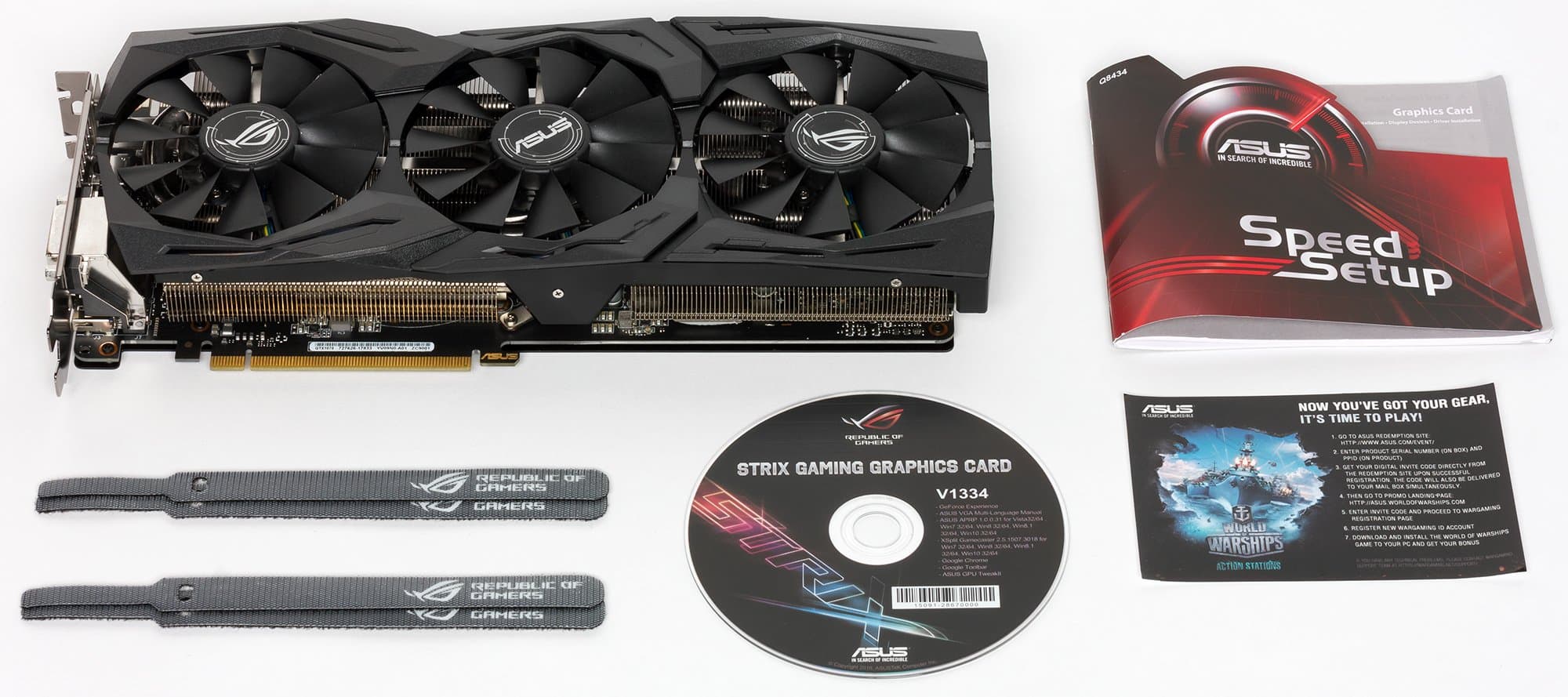

Комплектация

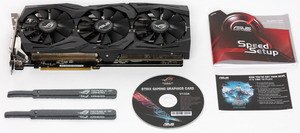

Базовый комплект поставки должен включать в себя руководство пользователя, диск с драйверами и утилитами. Мы видим базовый комплект плюс разветвитель питания и бонусы в виде фирменных стяжек.

Упаковка

Установка и драйверы

Конфигурация тестового стенда

  • Компьютер на базе процессора Intel Core i7-5960X (Socket 2011):
    • процессор Intel Core i7-5960X (o/c 4 ГГц);
    • СО Intel Thermal Solution RTS2011LC;
    • системная плата ASRock Fatal1ty X99X Killer на чипсете Intel X99;
    • оперативная память 16 ГБ DDR4 G.Skill Ripjaws4 F4-2800C16Q-16GRK 2800 МГц;
    • жесткий диск Seagate Barracuda 7200.14 3 ТБ SATA2;
    • 2 SSD Corsair Neutron SSD CSSD-N120GB3-BK;
    • блок питания Thermaltake Toughpower DPS G 1050W (1050 Вт);
    • корпус Corsair Obsidian 800D Full Tower.
  • операционная система Windows 10 Pro 64-битная; DirectX 12;
  • монитор Samsung U28D590D (28″);
  • драйверы AMD версии Crimson Edition 16.6.1;
  • драйверы Nvidia версии 368.39;
  • VSync отключен.

Список инструментов тестирования

Методику тестирования и все настройки можно посмотреть здесь.

  • Fallout 4 (Bethesda Games Studios/Bethesda Softworks)

  • Watch Dogs (Ubisoft)

  • Grand Theft Auto V (Rockstar Games/Rockstar Games)

  • The Witcher 3: Wild Hunt (CD Projekt RED)

  • Middle-earth: Shadow of Mordor (Monolith Productions/Warner Bros. Interactive Entertainment)

  • Batman: Arkham Origins (Warner Bros. Interactive Entertainment)

  • Tom Clancy’s Rainbow Six: Siege (Ubisoft/Ubisoft)

  • Far Cry Primal (Ubisoft/Ubisoft)

  • Hitman (2016) (IO Interactive/Square Enix)

  • Dragon Age: Inquisition (BioWare/EA)



Результаты тестов: сравнение производительности

Выводы

Рейтинг iXBT.com
Пояснение Дата взятия цен из розничной продажи для формирования Рейтингов полезности
Рейтинг ускорителей iXBT.com демонстрирует нам функциональность видеокарт друг относительно друга и нормирован по самому слабому ускорителю — GeForce GT 730 (то есть сочетание скорости и функций GT 730 приняты за 100%). Рейтинги ведутся по 30 ежемесячно исследуемым нами в рамках i3D-Speed акселераторам (методику рейтингования можно посмотреть здесь). Выбирается группа карт для анализа, куда входят GTX 1070 и его конкуренты. Для расчета рейтингов полезности использованы цены из розничной продажи на период, указанный справа. середина августа 2016 г.
Название ускорителя Рейтинг iXBT.com Рейтинг полез. Цена
02 Asus GTX 1070 Strix 8 ГБ, 1657—2037/8010 2820 467 604
05 GTX 1070 8 ГБ, 1507—1685/8000 2510 456 550
06 GTX 980 Ti 6 ГБ, 1000—1075/7000 2460 403 611
07 R9 Fury X 4 ГБ, 1050/1050/1000 2440 346 706
08 R9 Fury 4 ГБ, 1000/1000/1000 2290 419 546

Комментарий к Рейтингам iXBT.com


Повышенные частоты карты обеспечили весьма приличный прирост производительности: в среднем около 10% (почему не все 11-13% в соответствии с поднятой частотой ядра? Причин несколько: частота работы памяти не повышена относительно референс-карты; проявляются особенности работы драйвера Nvidia, который следит за соблюдением планки энергопотребления, постоянно меняя частоты работы; иные причины). Ускоритель в итоге приблизился по производительности к GTX 1080.
Рейтинг полезности
Пояснение Дата взятия цен из розничной продажи для формирования Рейтингов полезности
Рейтинг полезности тех же карт получается, если показатели предыдущего рейтинга разделить на цены соответствующих ускорителей середина августа 2016 г.
Название ускорителя Рейтинг полез. Рейтинг iXBT.com Цена
14 Asus GTX 1070 Strix 8 ГБ, 1657—2037/8010 467 2820 604
18 GTX 1070 8 ГБ, 1507—1685/8000 456 2510 550
22 R9 Fury 4 ГБ, 1000/1000/1000 419 2290 546
24 GTX 980 Ti 6 ГБ, 1000—1075/7000 403 2460 611
28 R9 Fury X 4 ГБ, 1050/1050/1000 346 2440 706

Комментарий к Рейтингам полезности


Исходя из цен, которые мы имели на момент написания материала, продукт Asus занял первое место в своей группе. GTX 1070 в целом также лидирует в данной выборке топовых ускорителей в ценовом диапазоне от 500 до 700 долларов.

Asus Strix GTX 1070 OC (8 ГБ) — прекрасный вариант топового ускорителя. Карта демонстрирует производительность в среднем на 13% выше, чем референсная, обладая очень тихой системой охлаждения, сохраняющей при этом низкий нагрев даже под сильной нагрузкой. Есть бонусы в виде возможности гибкого регулирования нагрева внутри системного блока в зависимости от нагрева графического процессора, а любителей моддинга порадует подсветка на корпусе кулера и на задней панели. Ускоритель отлично подойдет и любителям разгона, так как предоставляет возможность гибко и максимально эффективно регулировать как частоты, так и вольтажи. Ну и наконец, данный акселератор полностью готов для работы совместно с устройствами VR. По поводу дополнительного разгона вручную: мы уже отмечали, что применяемая память Samsung без увеличения напряжения почти не разгоняется по частоте, уже выше 2070 (8280) МГц начинаются проблемы (хотя, возможно, причина в чем-то другом), а вот разгон ядра при сохранении стабильной работы видеокарты возможен до 2080 МГц, при этом можно выжать дополнительно еще 3% производительности. Полагаю, впрочем, что такие изыскания интересны лишь очень малому проценту пользователей, поэтому более детального изучения вопроса экстремального разгона мы не проводили.

Окончательное решение традиционно остается за нашими читателями (смотрите на цены ниже!).

В номинации «Оригинальный дизайн» (за август 2016 года)

награду получила карта:
  • Asus Strix GTX 1070 OC 8 ГБ 256-битной GDDR5 PCI-E
