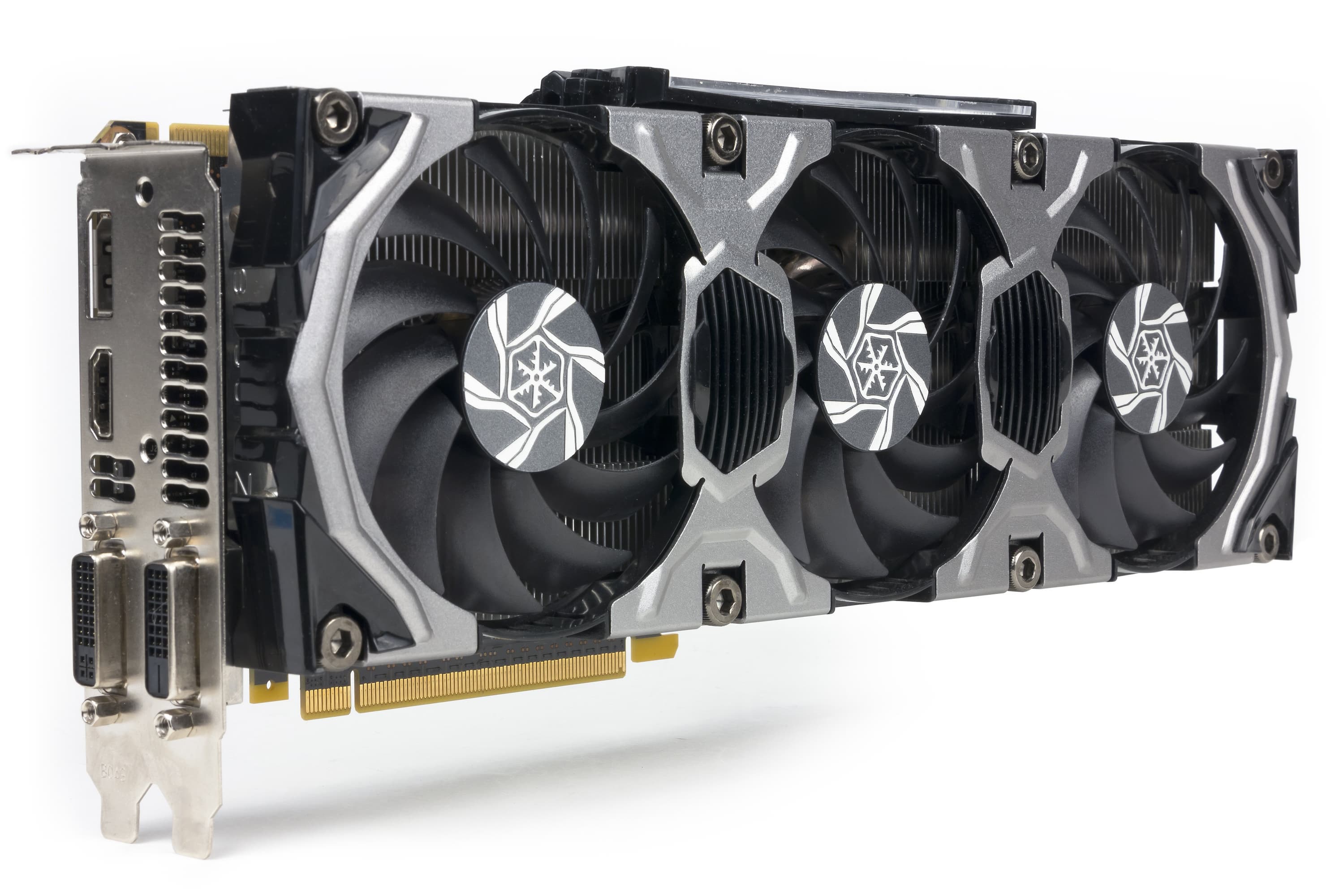

Geforce GTX 770 в исполнении Inno3D

Inno3D Geforce GTX 770 iChill 2048 МБ 256-битной GDDR5 PCI-E


Содержание

  1. Введение
  2. Особенности видеокарт
  3. Конфигурации стенда, список тестовых инструментов
  4. Результаты тестов
  5. Выводы


Внимание! Берется G92 — тот самый знаменитый Nvidia G92, чип, перенесший 3 или 4 инкарнации за уже приличное количество лет, который когда-то служил основой для топовых решений у Nvidia... Так вот, берется G92, и карты на его основе в пятый раз объявляются «гениальным новым и революционным» решением и превращаются... в Geforce GT 730. Ценой в 70 долларов. Сердито и вкусно!

А если серьезно, то пресловутый GK104 уже также перенес энное число инкарнаций. Geforce GTX 680, 670, 660 Ti, 770 — все эти карты в основе имеют одно и то же ядро. Просто разная степень урезанности чипа по блокам, ну и шины обмена с памятью отличаются.

Но вот GTX 770 (хочу напомнить) — это по сути тот же GTX 680, так как ядро имеет точно такое же количество рабочих блоков. Частота работы чуть отличается, однако несущественно. Самая большая разница — в частоте работы памяти. Если у GTX 680 она составляла 6000 МГц, то у GTX 770 — 7000 МГц, что существенно поднимает пропускую способность памяти (ПСП). А ведь как раз GK104 в лице GTX 680 весьма сильно тормозился из-за невысокой ПСП. Поэтому в конце концов отличия в производительности в высоких разрешениях между GTX 680 и GTX 770 имеются. Но при этом GTX 770 получил намного меньшую цену, сравнимую с GTX 670 (который уже морально умер и давно не производится — распродаются остатки со складов). Поэтому, несмотря на то, что GTX 770 — это просто переименованный GTX 680, цена очень сильно поднимает его рейтинг полезности.

Что это я тут козыряю кодовыми именами — GK104, G92, GTX всякие… Новички могут и не понимать. Поэтому именно для них у нас есть «яблочки на тарелочке»: справочники, дающие возможность разобраться в тонкостях выбора ускорителя и особенностях современных графических процессоров.

А мы переходим к очередному «больному зубу», то бишь, наоборот, очень здоровому и могущему покусать конкурентов. В лице звенящего алюминием СО ускорителя Inno3D.

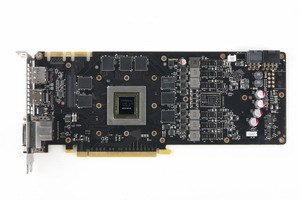

Плата

Inno3D Geforce GTX 770 iChill 2048 МБ 256-битной GDDR5 PCI-E
  • GPU: Geforce GTX 770 (GK104)
  • Интерфейс: PCI Express x16
  • Частота работы GPU (ROPs): 1150—1255 МГц (номинал — 1046—1075 МГц)
  • Частота работы памяти (физическая (эффективная)): 1800 (7200) МГц (номинал — 1750 (7000) МГц)
  • Ширина шины обмена с памятью: 256 бит
  • Число вычислительных блоков в GPU/частота работы блоков: 8/1150—1255 МГц (номинал — 8/1046—1075 МГц)
  • Число операций (ALU) в блоке: 192
  • Суммарное число операций (ALU): 1536
  • Число блоков текстурирования: 128 (BLF/TLF/ANIS)
  • Число блоков растеризации (ROP): 32
  • Размеры: 305×110×60 мм (карта занимает 3 слота в системном блоке)
  • Цвет текстолита: черный
  • Энергопотребление (пиковое в 3D/в режиме 2D/в режиме «сна»): 249/102/64 Вт
  • Выходные гнезда: 1×DVI (Dual-Link/HDMI), 1×DVI (Single-Link/VGA), 1×HDMI 1.4a, 1×DisplayPort 1.2
  • Поддержка многопроцессорной работы: SLI (Hardware)

Inno3D Geforce GTX 770 iChill 2048 МБ 256-битной GDDR5 PCI-E
Картa имеет 2048 МБ памяти GDDR5 SDRAM, размещенной в 8 микросхемах на лицевой стороне PCB.

Микросхемы памяти Samsung (GDDR5). Микросхемы расчитаны на номинальную частоту работы в 1785 (7140) МГц.

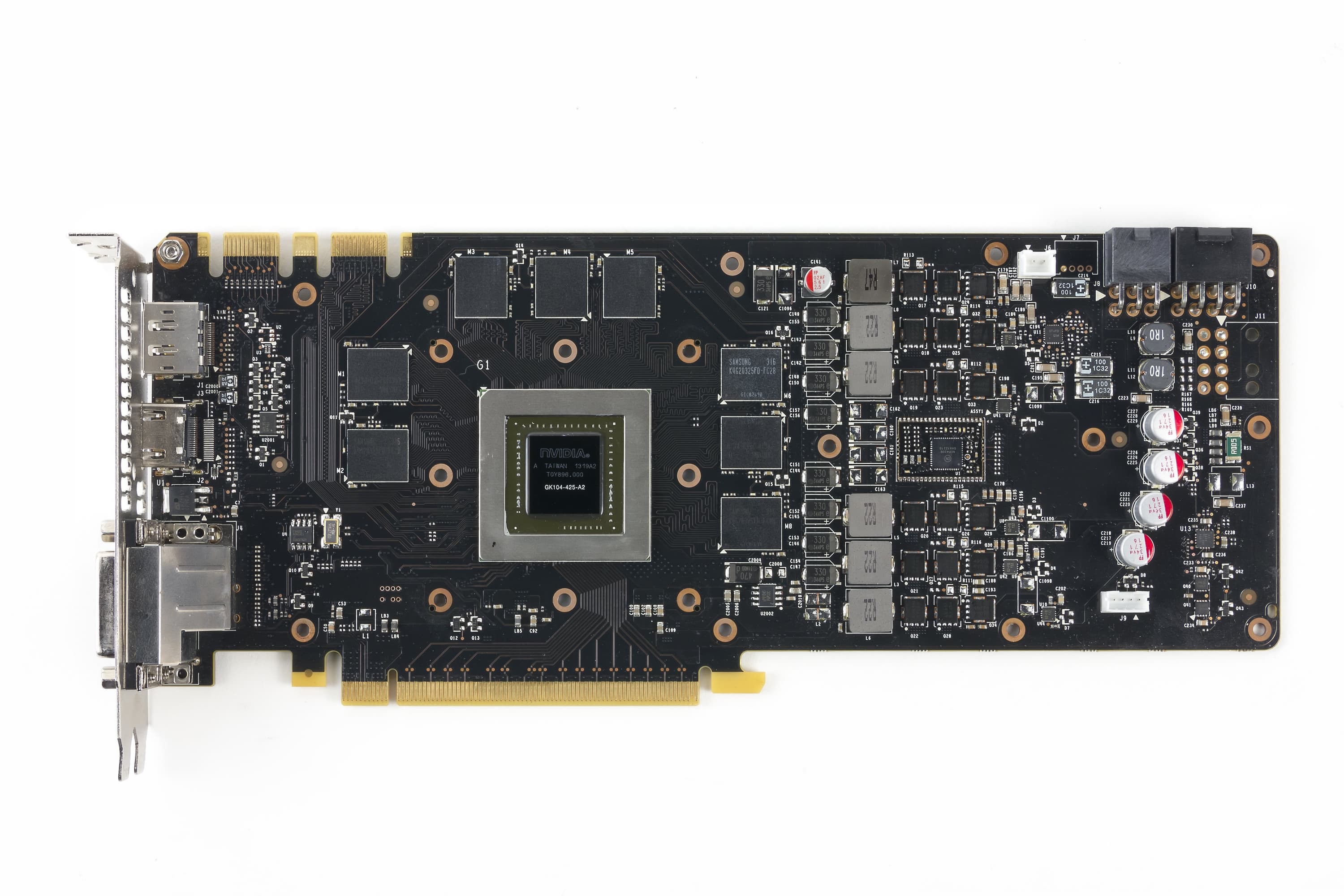

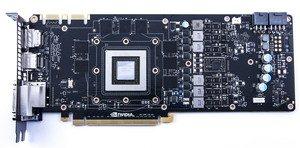

Сравнение с эталонным дизайном, вид спереди
Inno3D Geforce GTX 770 iChill 2048 МБ 256-битной GDDR5 PCI-E Reference card Nvidia Geforce GTX 770

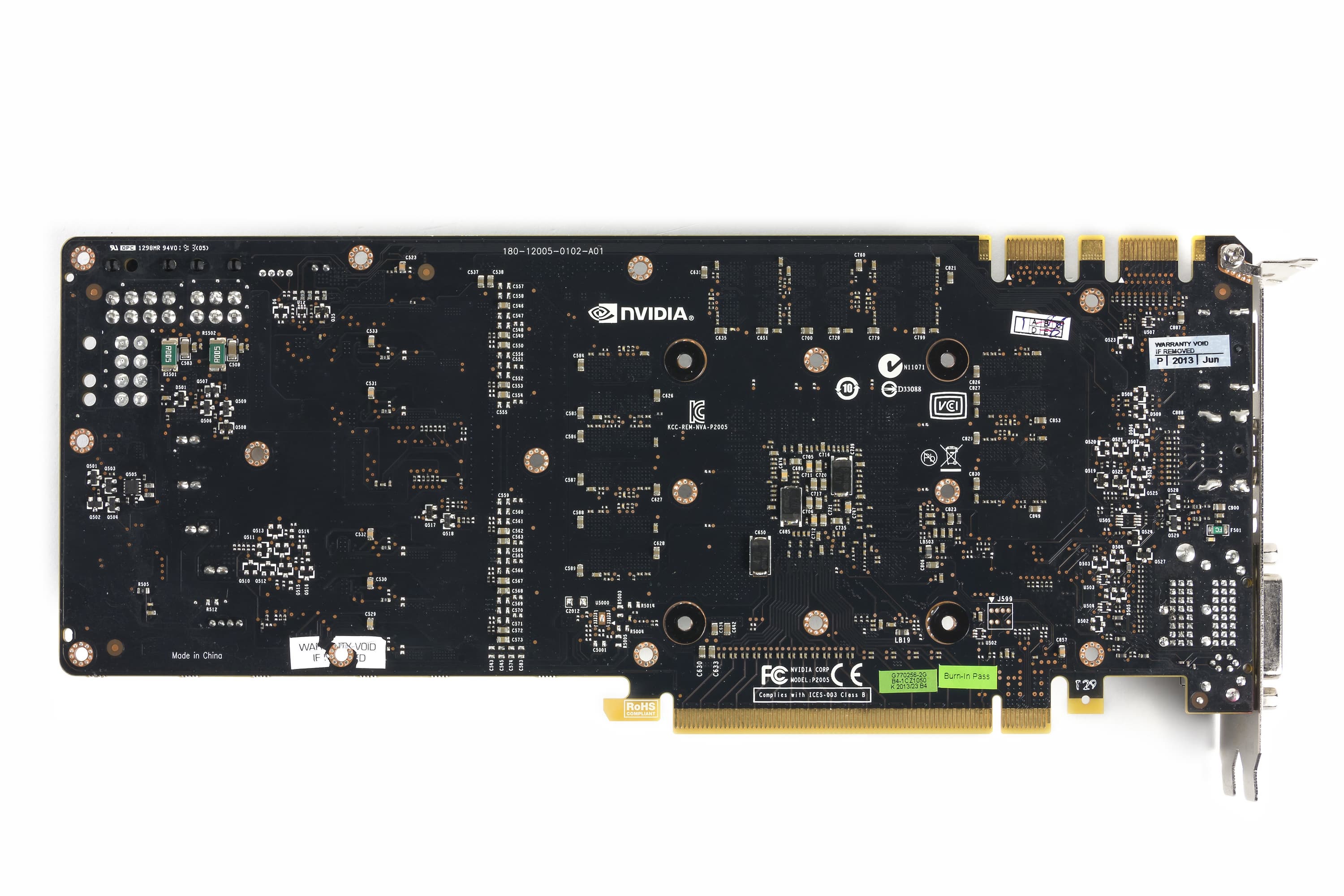

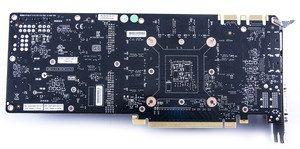

Сравнение с эталонным дизайном, вид сзади
Inno3D Geforce GTX 770 iChill 2048 МБ 256-битной GDDR5 PCI-E Reference card Nvidia Geforce GTX 770

Мы видим по сути полную копию эталонного дизайна. Схема питания 6-фазная, управляемая цифровым контроллером. Все остальное схоже с ранее изученными нами разводками печатных плат для GTX 770. Следует отметить, что несмотря на то, что размеры печатной платы не выходят за рамки принятых стандартов для топовых продуктов (270×100 мм), очень громоздкая СО значительно увеличивает размеры ускорителя, который занимает 3 слота в системном блоке.

Ускоритель имеет следующий набор гнезд вывода: 2 DVI (один из которых Single-Link и совместим с выводом на VGA) и по одному DisplayPort и HDMI (второе гнездо DVI обладает возможностью через адаптер передавать сигнал на HDMI, поэтому суммарно можно подключить 2 приемника с HDMI). Cуммарно можно подключить 4 приемника, однако потребуются переходники, если все приемники будут с разнотипными входами (так, без переходников можно подключить только два монитора с DVI).

Напомним, что ускорители Nvidia достаточно давно обладают собственными звуковыми кодеками, поэтому передача на HDMI-монитор будет полноценной, со звуком. Также уместно напомнить, что имеется возможность одновременного вывода картинки максимально на 4 монитора (каждый до разрешения Full HD), однако производительности карты вряд ли будет хватать для полноценных игр в таком огромном разрешении.

Максимальные разрешения и частоты в 3D: 2560×1600@60 Гц — по цифровому интерфейсу (для DVI-гнезд с Dual-Link/HDMI). Также декларирована поддержка разрешения 4К, однако работоспособность на такого рода мониторах нами еще не проверялась.

Что касается возможностей по ускорению декодирования видео, в 2007 году мы проводили такое исследование, с ним можно ознакомиться здесь.

Карта требует дополнительного питания в виде двух разъемов: 8- и 6-контактного.

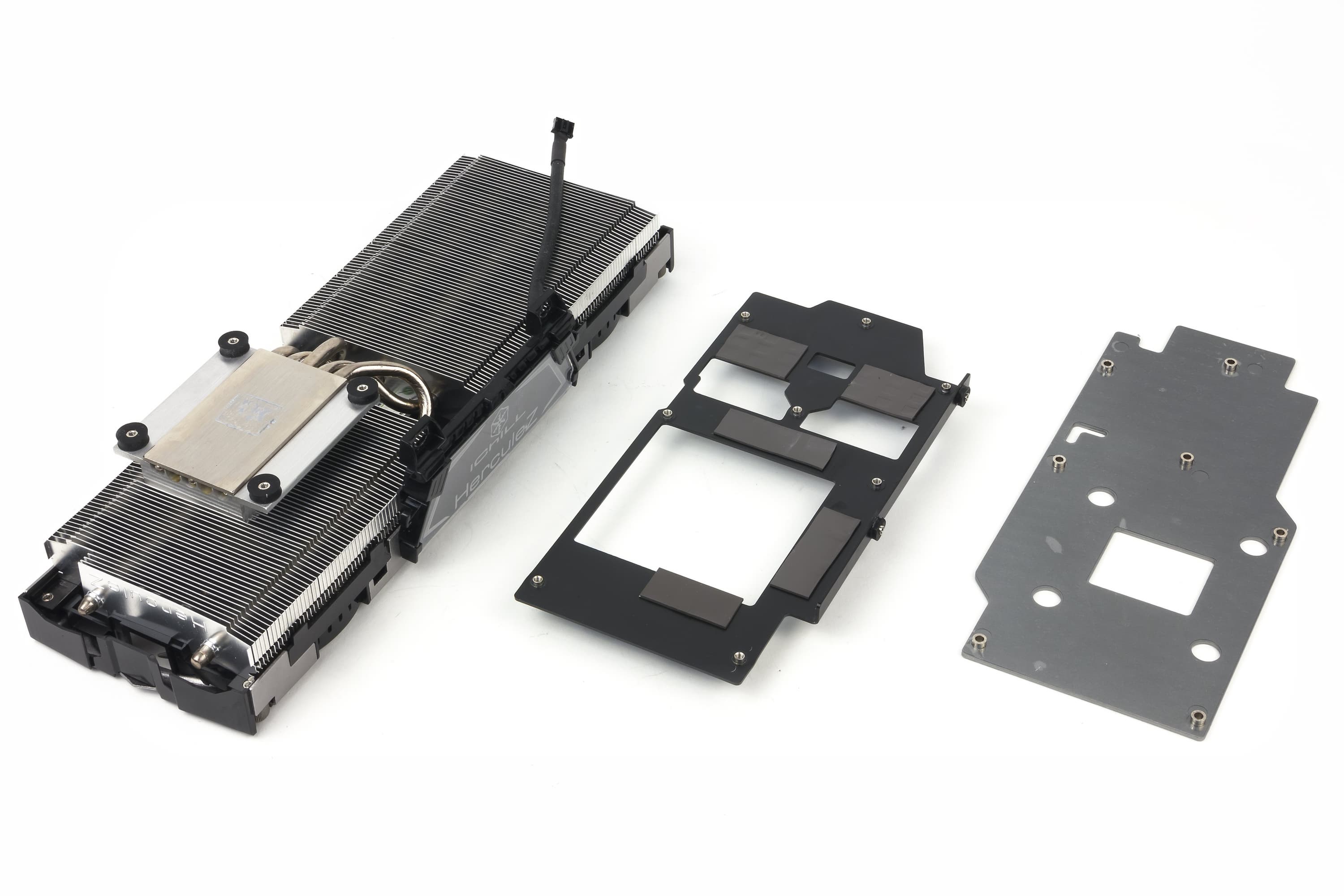

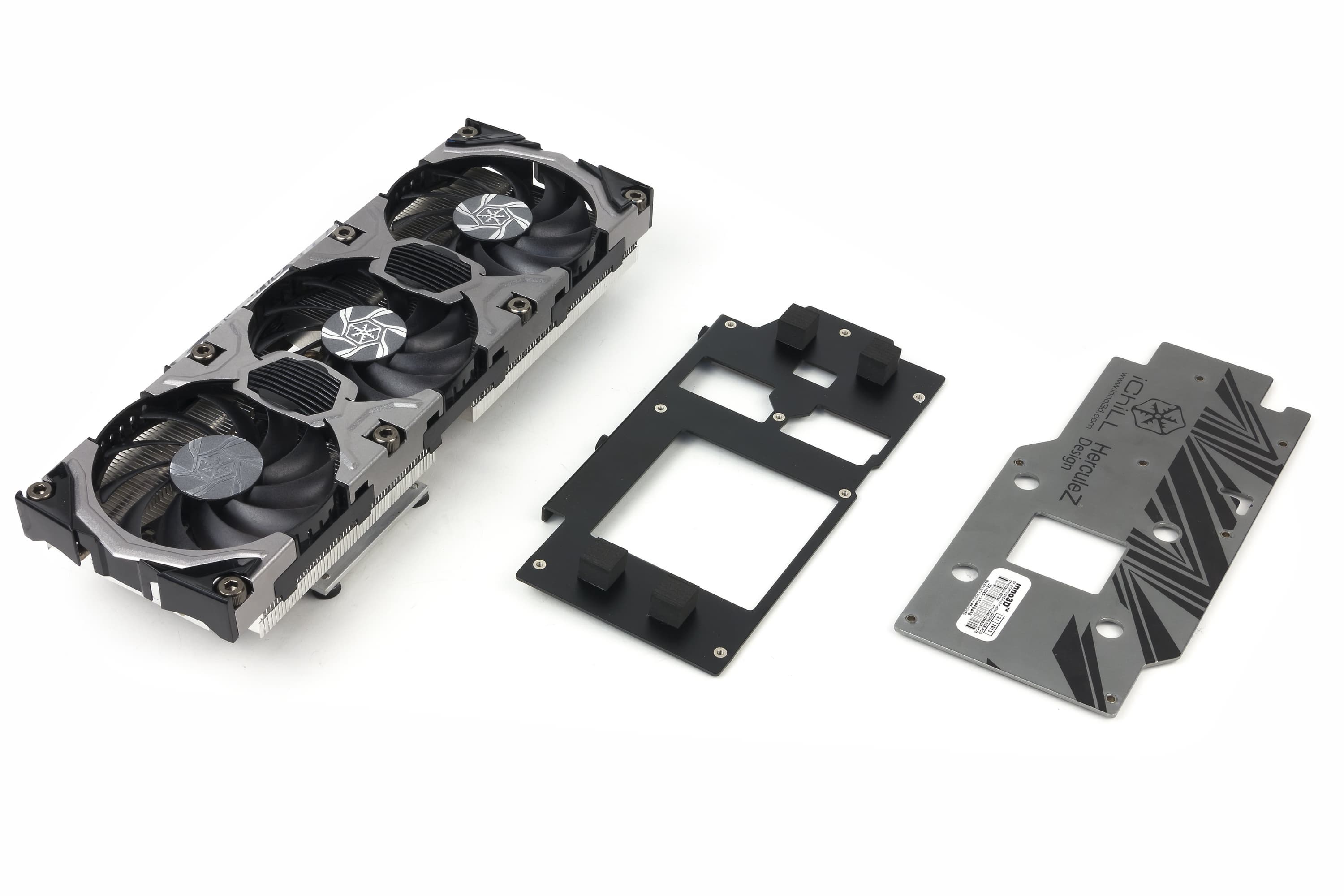

О системe охлаждения.

Inno3D Geforce GTX 770 iChill 2048 МБ 256-битной GDDR5 PCI-E
В серии iChill компания InnoVision использует кулеры под названием HerculeZ (собственной разработки). Мы видим, что эта СО очень массивна и даже громоздка. Ускоритель с ней занимает три слота в системном блоке. Кулер имеет подошву, от которой теплопроводящие трубки несут тепло на два приличного размера радиатора. Сверху все это накрыто кожухом с тремя вентиляторами.

Особенность кулера в том, что он поддается разборке, при этом оставаясь на видеокарте. Можно снять верхние «лепестки», а затем и вентиляторы, чтобы почистить как их, так и радиаторы под ними. А можно вообще снять один из вентиляторов, если пользователь считает, что двух достаточно для нормального охлаждения.

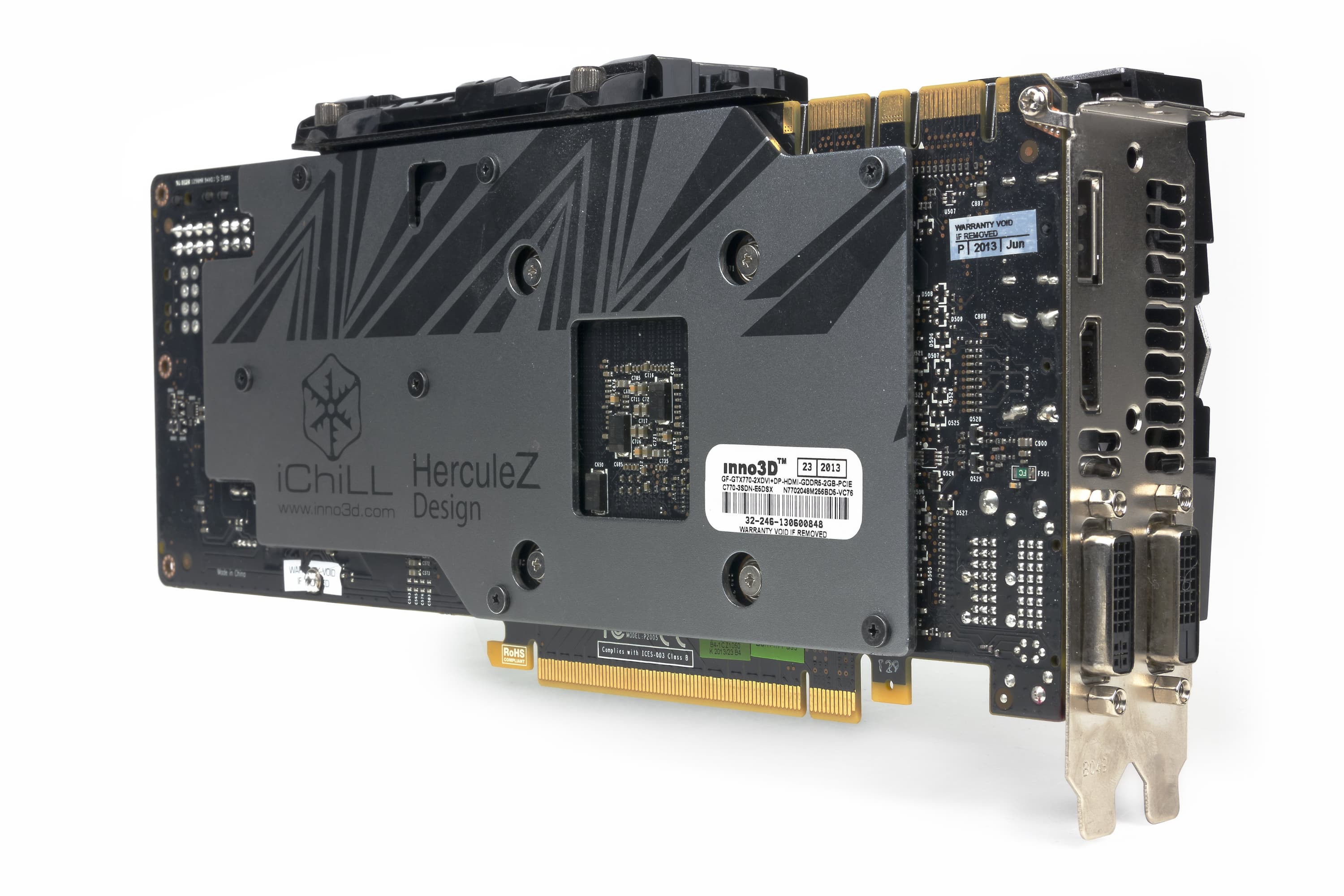

С оборотной стороны карта имеет пластину с указанием торговой марки. Каких-либо охлаждающих способностей у пластины обнаружено не было, поэтому, скорее всего, это просто элемент дизайна.

Микросхемы памяти и силовые транзисторы охлаждаются специальной пластиной — отдельным радиатором. СО получилась очень эффективной, максимальная частота вращения вентиляторов не превысила 1650 оборотов в минуту, что позволило кулеру остаться почти бесшумным.

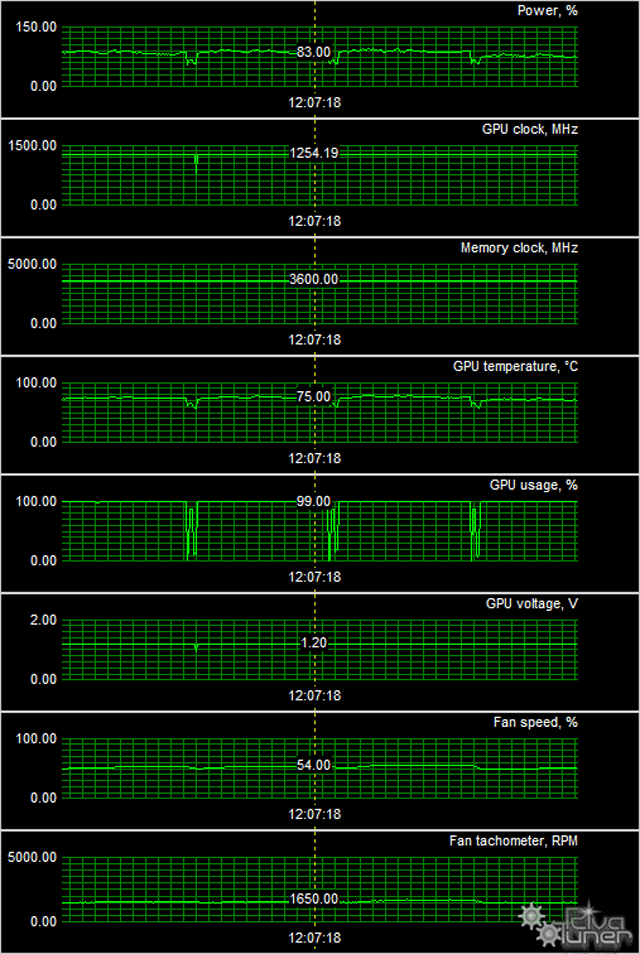

Мы провели исследование температурного режима с помощью утилиты EVGA PrecisionX (автор А. Николайчук AKA Unwinder) и получили следующие результаты:

Inno3D Geforce GTX 770 iChill 2048 МБ 256-битной GDDR5 PCI-E

Мы видим, что после 6-часового прогона под нагрузкой максимальная температура не превысила 75 градусов по ядру, что для такого рода ускорителя очень хороший результат, учитывая еще и бесшумную СО.

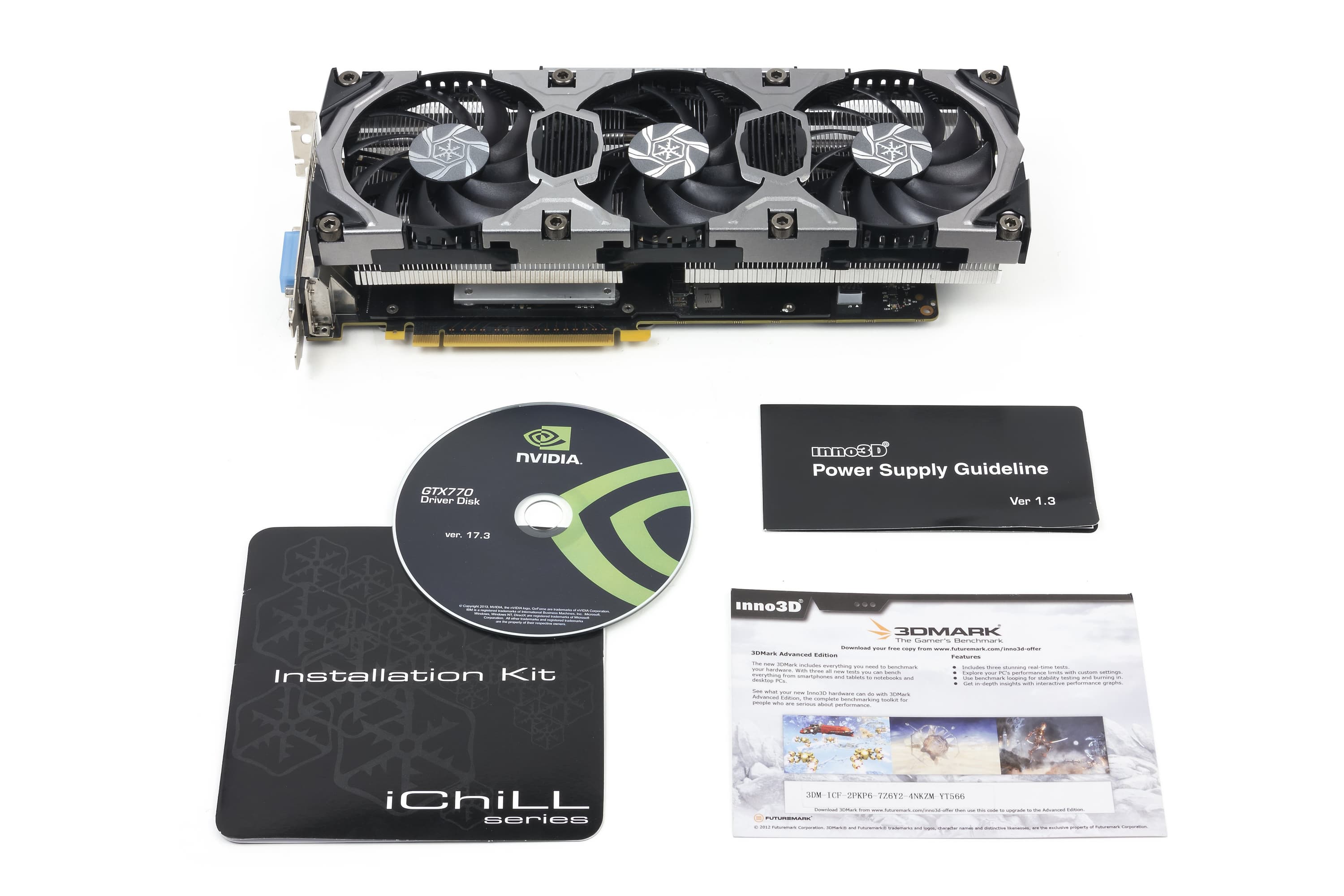

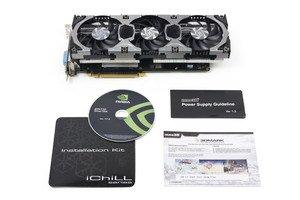

Теперь о комплектации.

Базовый комплект поставки должен включать в себя: руководство пользователя, диск с драйверами и утилитами.

Inno3D Geforce GTX 770 iChill 2048 МБ 256-битной GDDR5 PCI-E
Базовый комплект, плюс разветвитель питания, угловая отвертка для разборки СО, а также адаптер DVI-to-VGA. В качестве бонуса в комплект также входит фирменный коврик для мыши (эти элементы комплекта заявлены производителем, однако, к сожалению, в коробке их не оказалось), лицензионная полная версия FutureMark 3DMark и наклейка серии iChill.

Упаковка.

Inno3D Geforce GTX 770 iChill 2048 МБ 256-битной GDDR5 PCI-E

Установка и драйверы

Конфигурация тестового стенда:

  • Компьютеры на базе процессора Intel Core i7-3960X (Socket 2011):
    • 2 процессора Intel Core i7-3960X (o/c 4 ГГц);
    • СО Hydro SeriesT H100i Extreme Performance CPU Cooler;
    • СО Intel Thermal Solution RTS2011LC;
    • системная плата Asus Sabertooth X79 на чипсете Intel X79;
    • системная плата MSI X79A-GD45(8D) на чипсете Intel X79;
    • оперативная память 16 ГБ DDR3 Corsair Vengeance CMZ16GX3M4A1600C9 1600 МГц;
    • жесткий диск Seagate Barracuda 7200.14 3 ТБ SATA2;
    • жесткий диск WD Caviar Blue WD10EZEX 1 TБ SATA2;
    • 2 SSD Corsair Neutron SSD CSSD-N120GB3-BK;
    • 2 блока питания Corsair CMPSU-1200AXEU (1200 Вт);
    • корпус Corsair Obsidian 800D Full Tower.
  • операционная система Windows 7 64-битная; DirectX 11.1;
  • монитор Dell UltraSharp U3011 (30″);
  • монитор Asus ProArt PA249Q (24″);
  • драйверы AMD версии Catalyst 13.12; Nvidia версии 331.93

VSync отключен.

Результаты тестов: сравнение производительности

В качестве инструментария мы использовали:

  • Hard Reset (Flying Wild Hog) — DirectX 11.0, для тестирования использовался встроенный в игру бенчмарк, все настройки выставлены на максимальное качество.
    Благодарим компанию Nvidia за предоставление лицензионного продукта.

  • BioShock Infinite (Irrational Games/2K Games) — DirectX 11.0, для тестирования использовался встроенный в игру бенчмарк, все настройки выставлены на максимальное качество.
    Благодарим компанию AMD за предоставление лицензионного продукта.

  • 3DMark (2013) (FutureMark) — DirectX 11.1, настройки тестирования — Performance. Использовался набор тестов FireStrike (в результатах показаны graphics points только по этому набору тестов).

  • Aliens vs. Predator (2010) (Rebellion/SEGA), DirectX 11.0, настройки тестирования — Very High (запуск бенчмарка из меню).

  • Sniper Elite V2 (Rebellion Developments/505 Games) — DirectX 11.0, все настройки выставлены на максимальное качество. Бенчмарк запускался с помощью утилиты Adrenaline Sniper Elite V2 Benchmark Tool.

  • Crysis 2 Maximum (Crytek/EA), DirectX 11.0, настройки тестирования — Very High, используется уровень Central Park. Бенчмарк запускался с помощью утилиты Adrenaline Crysis 2 Benchmark Tool.

  • Unigine Valley Benchmark (Unigine) — DirectX 11.0, скачать здесь, настройки тестирования — Максимальные.
    Хотим отдельно поблагодарить коллектив компании Unigine за предоставление Advanced Edition бенчмарка.

  • Unigine Heaven Benchmark 2.5 Pro (Unigine) — DirectX 11.0, скачать здесь, настройки тестирования — High.
    Хотим отдельно поблагодарить коллектив компании Unigine и лично Александра Запрягаева за помощь в настройках работы бенчмарка.

  • Metro: Last Light (4A Games/Deep Silver) — DirectX 11.0, настройки тестирования — Super High, PhysX отключен (запуск бенчмарка в самой игре в виде отдельного файла).
    Благодарим компанию Nvidia за предоставление лицензионного продукта.

  • Metro 2033 (4A Games/THQ) — DirectX 11.0, настройки тестирования — Super High, PhysX отключен (запуск бенчмарка в самой игре в виде отдельного файла).
    Благодарим компанию Nvidia за предоставление лицензионного продукта.

  • Sleeping Dogs (United Front Games/Square Enix) — DirectX 11.0, для тестирования использовался встроенный в игру бенчмарк, все настройки выставлены на максимальное качество.

  1. BioShock Infinite
  2. Hard Reset
  3. Unigine Heaven Benchmark DirectX 11.0
  4. Aliens versus Predator (2010)
  5. Sniper Elite V2
  6. Unigine Valley Benchmark
  7. 3DMark FireStrike Graphics Marks
  8. METRO: Last Light
  9. Metro 2033
  10. Sleeping Dogs
  11. Crysis 2

Выводы

Анализ Рейтинга ускорителей iXBT.com. Он демонстрирует нам функциональность видеокарт друг относительно друга и нормирован по самому слабому ускорителю — Geforce GT 630 (то есть сочетание скорости и функций GT 630 приняты за 100%). Рейтинги ведутся по 36 ежемесячно исследуемых нами в рамках i3D-Speed акселераторам (методику рейтингования можно посмотреть в любом последнем выпуске i3D-Speed). Выберем из них группу карт для анализа, куда войдет исследуемый сегодня ускоритель, его аналог, работающий на номинальных частотах, ну и ближайшие конкуренты. И далее будем проводить анализ занятых позиции внутри этой группы. Для расчета рейтингов полезности я использовал цены из розничной продажи на середину января 2014 года, так что они могут не совпадать с теми, которые приведены в конце статьи (всегда актуальные и постоянно обновляемые).

Рейтинг 3D-ускорителей iXBT.com

Название ускорителя Рейтинг iXBT.com Рейтинг полез. Цена
13 Inno3D GTX 770 2048 МБ, 1150—1255/7200 960 250 384
14 GTX 680 4096 МБ, 1071—1200/6000 920 170 541
15 GTX 770 2048 МБ, 1046—1075/7000 900 238 378
17 R9 280X 3072 МБ, 1050/1050/6000 850 195 435
18 GTX 670 2048 МБ, 915—1030/6000 780 209 374
20 HD 7950 3072 МБ, 850/850/5000 710 226 314

Что ж, прекрасно видно, что продукт Inno3D занял первую строчку внутри своей группы. Это и логично, учитывая сильно повышенные частоты работы этой видеокарты.

А теперь посмотрим на Рейтинг полезности тех же карт (показатели предыдущего рейтинга делятся на цены соответствующих ускорителей):

Рейтинг полезности (возможности/цена)

Название ускорителя Рейтинг полез. Рейтинг iXBT.com Цена
11 Inno3D GTX 770 2048 МБ, 1150—1255/7200 250 960 384
13 GTX 770 2048 МБ, 1046—1075/7000 238 900 378
15 HD 7950 3072 МБ, 850/850/5000 226 710 314
16 GTX 670 2048 МБ, 915—1030/6000 209 780 374
22 R9 280X 3072 МБ, 1050/1050/6000 195 850 435
26 GTX 680 4096 МБ, 1071—1200/6000 170 920 541

И снова продукт Inno3D на первом месте! Да, в последнее время цены на Radeon R9 280X сильно выросли из-за популярности данных ускорителей в вычислительных неграфических задачах, потому образовался их дефицит. Что немедленно позволило GTX 770 стать самым полезным ускорителем в ценовом диапазоне 330-400 долларов.

Итак:

Inno3D Geforce GTX 770 iChill 2048 МБ 256-битной GDDR5 PCI-E — превосходный вариант GTX 770, имеющий сильно повышенные частоты работы, что серьезно увеличивает его производительность, а также отличную СО, сохраняющую низкий уровень шума даже при высокой нагрузке в 3D. Также к плюсам карты стоит отнести возможность разборки СО для чистки без снятия с текстолита, а также доступный демонтаж одного из вентиляторов. Минусом являются громоздкие размеры ускорителя, занимающего 3 слота в системном блоке и имеющего длину в 30 см. Еще раз стоит сказать, что на середину января 2014 года этот продукт имеет самый высокий рейтинг полезности, то есть максимальную отдачу на каждый потраченный рубль (речь идет только о ценовом диапазоне 300—380 долларов).

Надо следить за ценами ниже, и очень может быть, что их соотношение когда-нибудь сможет сильно изменить эти выводы.

Окончательное решение традиционно остается за нашими читателями (еще раз смотрите на цены ниже!).

В номинации «Оригинальный дизайн» (за январь 2014 года) получила награду карта:

  • Inno3D Geforce GTX 770 iChill 2048 МБ 256-битной GDDR5 PCI-E

Также в номинации «Отличная поставка» (за январь 2014 года) мы награждаем карту:

  • Inno3D Geforce GTX 770 iChill 2048 МБ 256-битной GDDR5 PCI-E


Средняя текущая цена (количество предложений) в московской рознице:
Рассматриваемые карты Конкуренты
GTX 770 2 ГБ — $362 (на 01.11.16) R9 280X — $281 (на 01.08.16)
GTX 770 2 ГБ — $362 (на 01.11.16) GTX 680 4 ГБ — Н/Д(0)
GTX 770 2 ГБ — $362 (на 01.11.16) HD 7950 — Н/Д(0)
GTX 770 2 ГБ — $362 (на 01.11.16) GTX 670 — $1166(2)
Inno3D 770 iChill — Н/Д(0), T-10459679 GTX 770 2 ГБ — $362 (на 01.11.16)

Предложения Inno3D Geforce GTX 770 iChill по данным Яндекс.Маркет
L-10459679-10


Благодарим компанию InnoVision Russia
и лично Наталью Лагуненко
за предоставленную на тестирование видеокарту

2 блока питания Corsair CMPSU-1200AXEU для тестового стенда предоставлены компанией Corsair

Корпус Corsair Obsidian 800D Full Tower для тестового стенда предоставлен компанией Corsair

Модули памяти Corsair Vengeance CMZ16GX3M4X1600C9 для тестового стенда предоставлены компанией Corsair

Corsair Hydro SeriesT H100i CPU Cooler для тестового стенда предоставлен компанией Corsair

Монитор Dell UltraSharp U3011 для тестовых стендов предоставлен компанией Юлмарт

Системная плата Asus Sabertooth X79 для тестового стенда предоставлена компанией Asustek

Системная плата MSI X79A-GD45(8D) для тестового стенда предоставлена компанией MSI

Жесткий диск Seagate Barracuda 7200.14 3 ТБ для тестового стенда предоставлен компанией Seagate

Накопитель SSD OCZ Octane 512 ГБ для тестового стенда предоставлен компанией OCZ Russia

2 накопителя SSD Corsair Neutron SeriesT 120 ГБ для тестового стенда предоставлены компанией Corsair

Монитор Asus ProArt PA249Q для рабочего компьютера предоставлен компанией Asustek
