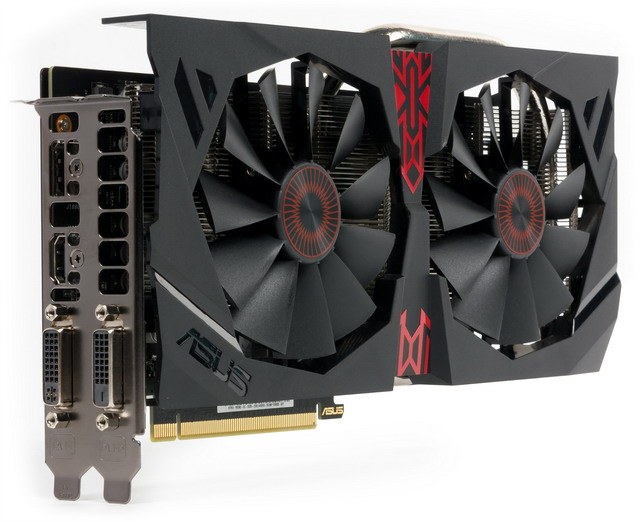

Объект исследования: Серийно выпускаемый ускоритель трехмерной графики (видеокарта) Asus Strix Radeon R9 380 Gaming OC 2048 МБ 256-битной GDDR5 PCI-E
Сведения о производителе: Компания Asustek Computer (торговая марка Asus) основана в 1989 году в Китайской Республике (Тайвань). Штаб-квартира в Тайбэе/Тайвань. На рынке в России с 1992 года. Старейший производитель видеокарт и материнских плат. Сейчас выпускает очень широкую гамму продуктов по многим разделам IT-индустрии (включая мобильный сегмент). Производство в Китае и на Тайване. Общая численность работников около 2000 человек.
Устройство(а)
| Asus Strix Radeon R9 380 Gaming OC 2048 МБ 256-битной GDDR5 PCI-E | |||
|---|---|---|---|
| Параметр | Значение | Номинальное значение (референс) | |
| GPU | Radeon R9 380 (Antigua) | ||
| Интерфейс | PCI Express x16 | ||
| Частота работы GPU (ROPs), МГц | 990 | 970 | |
| Частота работы памяти (физическая (эффективная)), МГц | 1375 (5500) | 1425 (5700) | |
| Ширина шины обмена с памятью, бит | 256 | ||
| Число вычислительных блоков в GPU | 28 | ||
| Число операций (ALU) в блоке | 64 | ||
| Суммарное число операций (ALU) | 1792 | ||
| Число блоков текстурирования (BLF/TLF/ANIS) | 112 | ||
| Число блоков растеризации (ROP) | 32 | ||
| Размеры, мм | 275×130×42 | 255×100×35 | |
| Количество слотов в системном блоке, занимаемые видеокартой | 3 | 2 | |
| Цвет текстолита | черный | черный | |
| Энергопотребление | Пиковое в 3D, Вт | 191 | 188 |
| В режиме 2D, Вт | 53 | 52 | |
| В режиме «сна», Вт | 3 | 3 | |
| Уровень шума | В режиме 2D, дБА | 20 | 22 |
| В режиме 2D (просмотр видео), дБА | 21 | 22 | |
| В режиме максимального 3D, дБА | 30,5 | 41 | |
| Выходные гнезда | 1×DVI (Dual-Link/HDMI), 1×DVI (Single-Link/VGA), 1×HDMI 1.4, 1×DisplayPort 1.2 | 1×DVI (Dual-Link/HDMI), 1×DVI (Single-Link/VGA), 1×HDMI 1.4, 1×DisplayPort 1.2 | |
| Поддержка многопроцессорной работы | CrossFire | ||
| Максимальное количество приемников/мониторов для одновременного вывода изображения | 4 | 4 | |
| Дополнительное питание: количество 8-контактных разъемов | 1 | Нет | |
| Дополнительное питание: количество 6-контактных разъемов | Нет | 2 | |
| Максимальное разрешение 2D | Display Port | 4096×2160 | |
| HDMI | 4096×2160 | ||
| Dual-Link DVI | 2560×1600 | ||
| Single-Link DVI | 1920×1200 | ||
| Максимальное разрешение 3D | Display Port | 4096×2160 | |
| HDMI | 4096×2160 | ||
| Dual-Link DVI | 2560×1600 | ||
| Single-Link DVI | 1920×1200 | ||
| Комплектация локальной памятью | |
|---|---|
Карта имеет 2048 МБ памяти GDDR5 SDRAM, размещенной в 8 микросхемах по 2 Гбит (на лицевой стороне PCB). Микросхемы памяти Elpida (GDDR5). Микросхемы рассчитаны на номинальную частоту работы в 1500 (6000) МГц. |  |
| Сравнение с эталонным дизайном (reference) | |
|---|---|

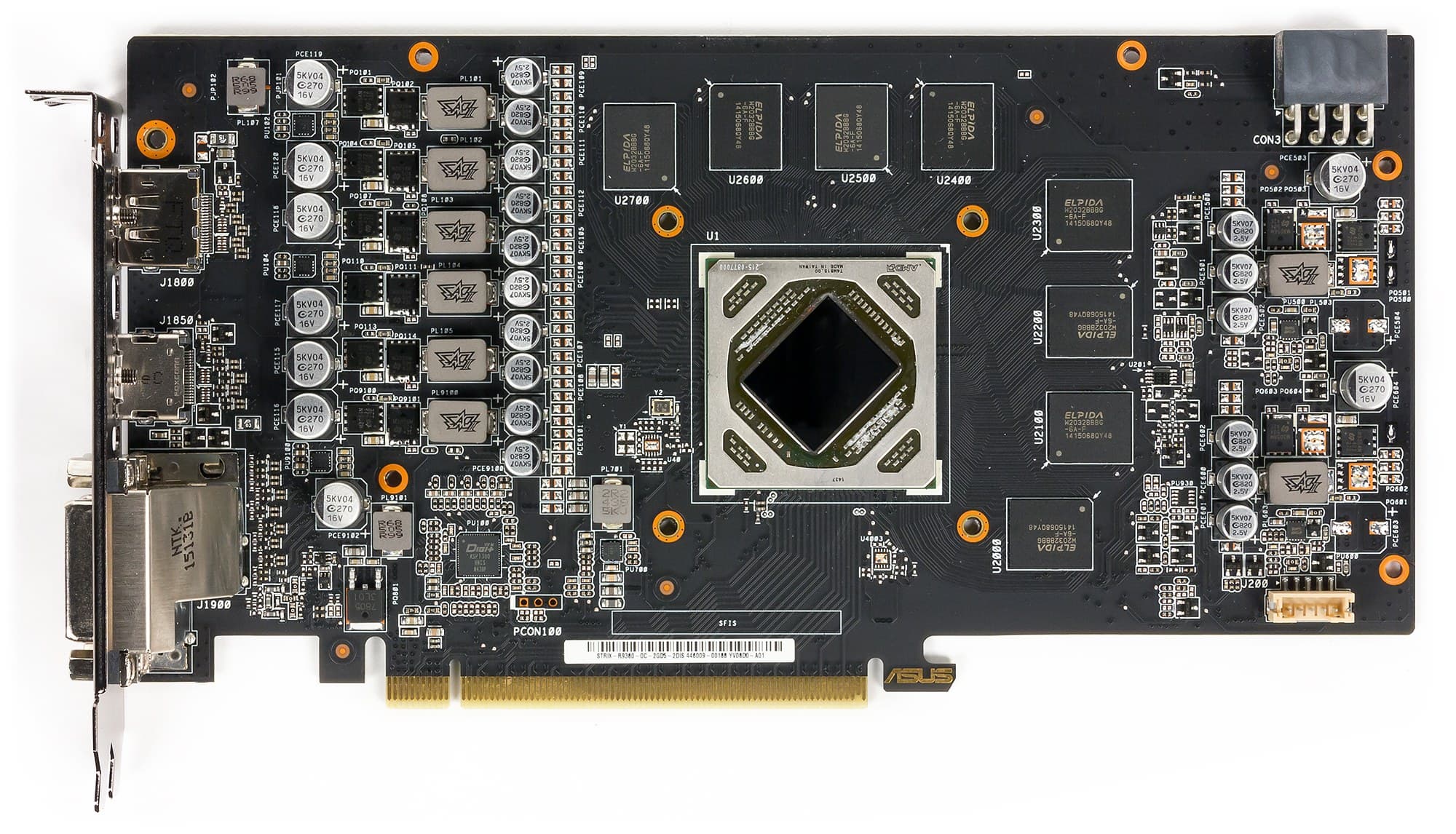

| Вид спереди | |
| Asus Strix Radeon R9 380 Gaming OC 2048 МБ 256-битной GDDR5 PCI-E | Reference card AMD Radeon R9 285 |
 |  |

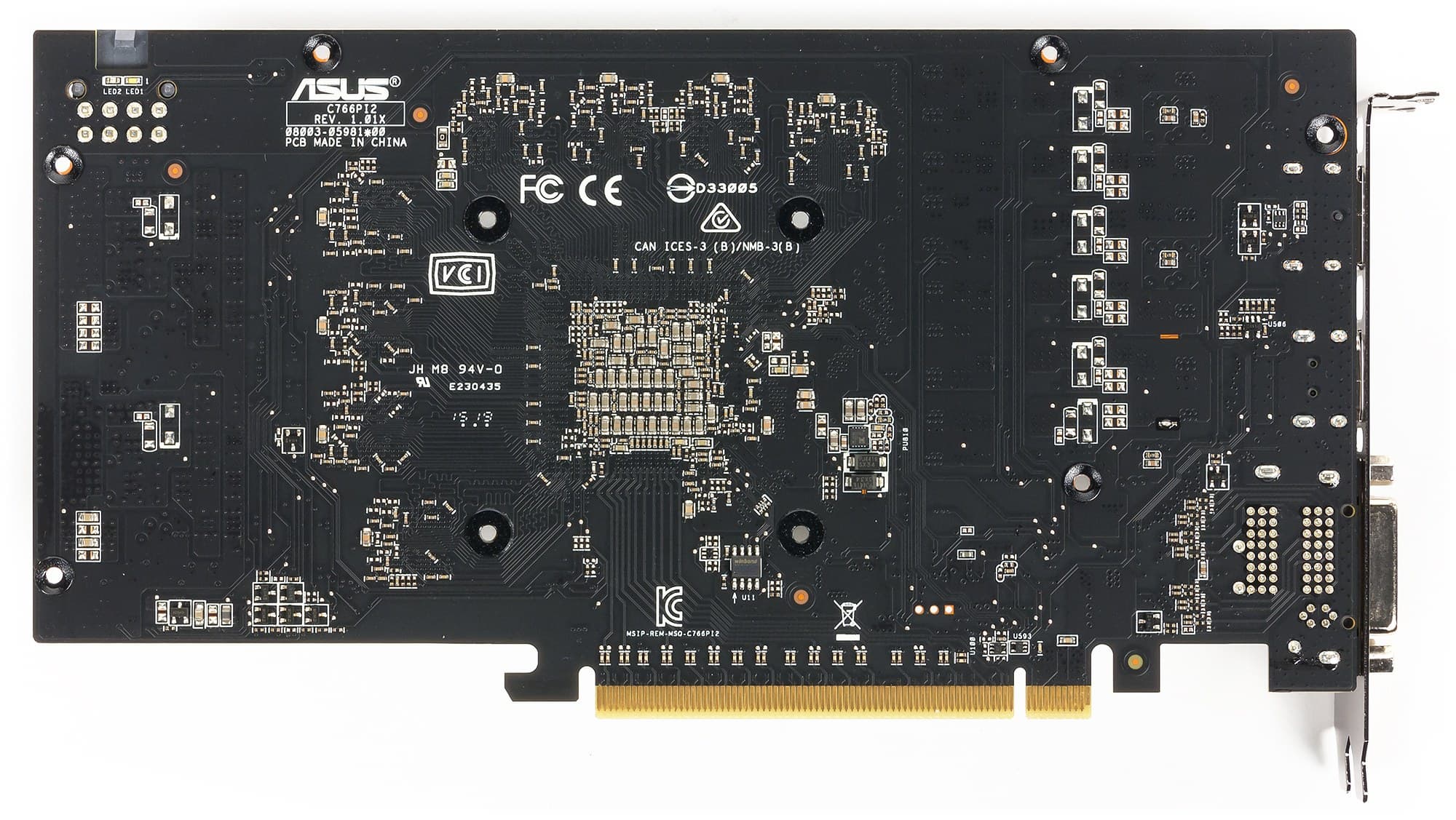

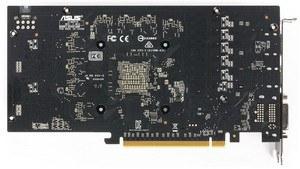

| Вид сзади | |
| Asus Strix Radeon R9 380 Gaming OC 2048 МБ 256-битной GDDR5 PCI-E | Reference card AMD Radeon R9 285 |
 |  |
Следует еще раз отметить, что Radeon R9 380 основан на ядре с кодовым названием Antigua, которое по сути своей является копией хорошо известного по Radeon R9 285 ядра с кодовым названием Tonga (просто чип обновили, вышла новая ревизия, в котором в основном уделили внимание энергосбережению). Поэтому все карты на базе R9 380 могут быть очень схожими с R9 285, и именно с последними мы сравниваем.
Традиционно в стиле Asus переделан блок питания: схема управляется цифровым контроллером Digi+ ASP1211, а при изготовлении платы применяется технология Super Alloy Power, что вкупе с использованием специальных конденсаторов уменьшает энергопотребление и нагрев.
Разумеется, как и во всей серии Strix, данный ускоритель можно разогнать выше фабрично установленных частот работы с помощью фирменной утилиты GPU Tweak, поставляемой с видеокартой (также ее можно скачать с сайта производителя.)

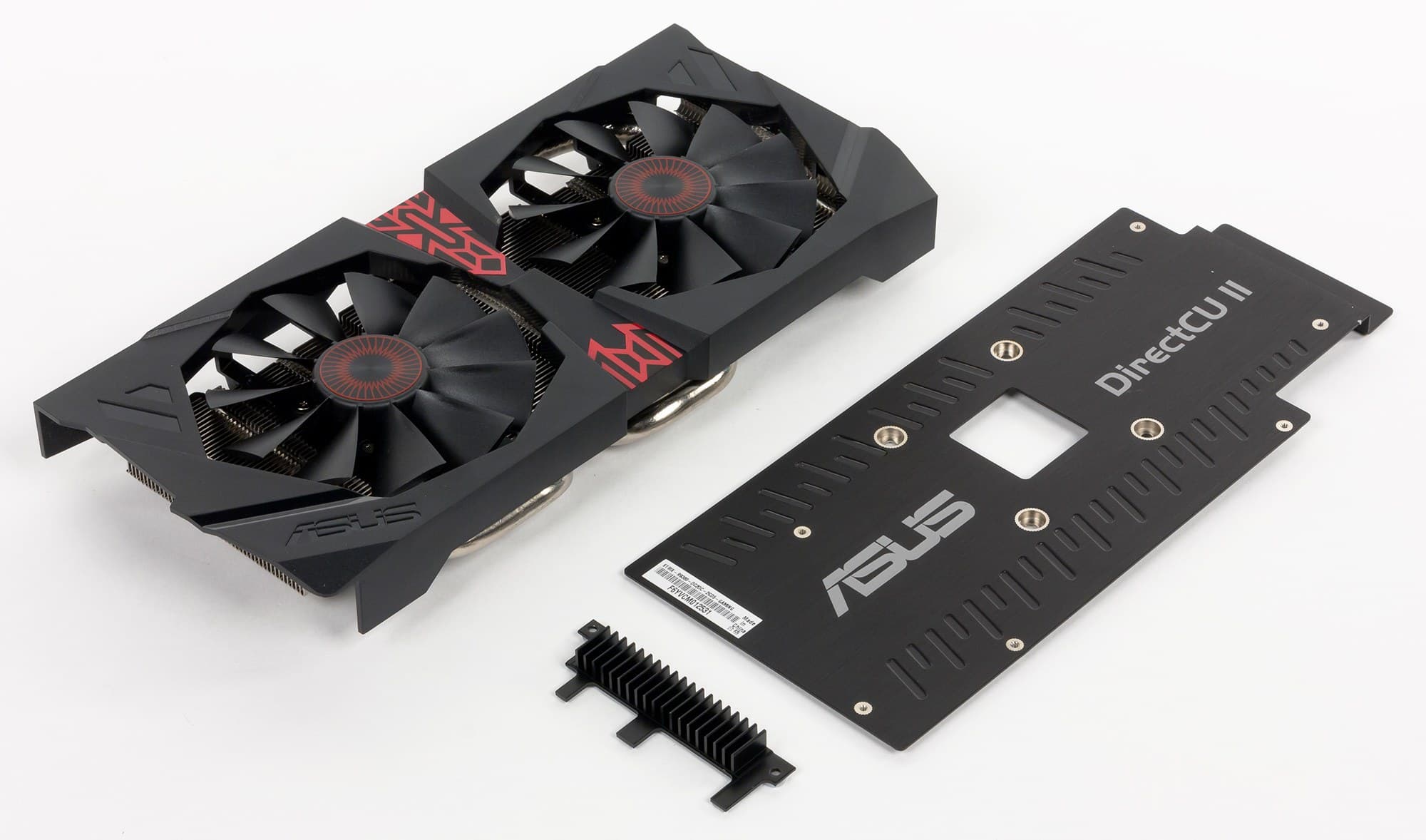

| Система охлаждения | |
|---|---|

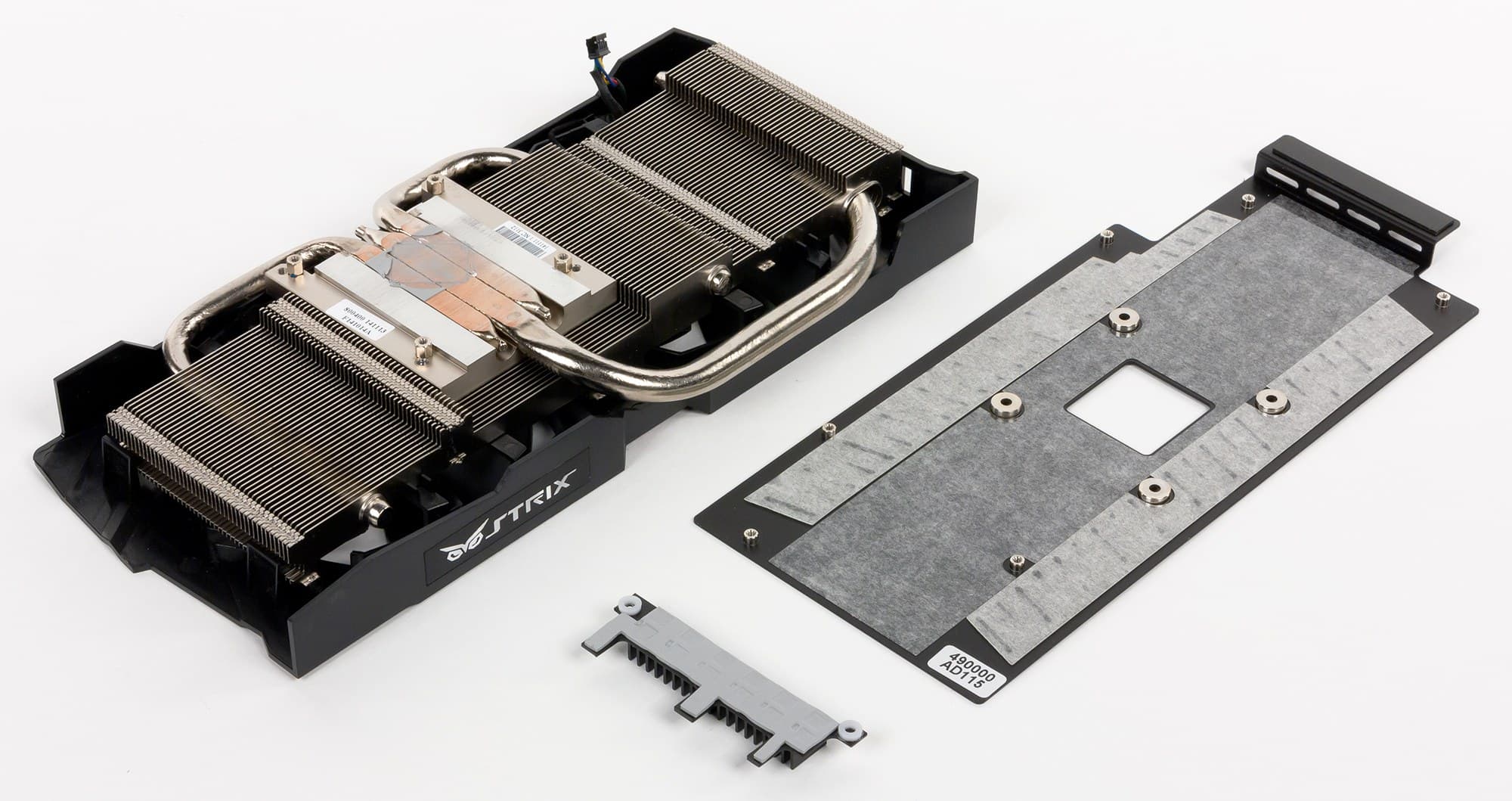

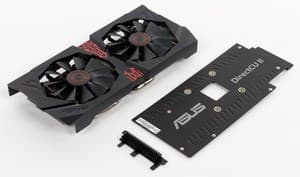

СО относится к серии DirectCu, используется прямой контакт медных охладительных поверхностей с кристаллом GPU. Медные тепловые трубки впаяны в основание радиатора, имеющего множество никелированных ребер. Поверх радиатора установлен кожух с двумя вентиляторами, работающими на одинаковой частоте вращения. Напомню, что изюминкой системы охлаждения карт серии Strix является остановка вентиляторов в случае простоя при малом нагреве GPU. Поэтому не стоит пугаться, если при запуске ПК вентиляторы на ускорителе не вращаются. Микросхемы памяти не охлаждаются, а силовые транзисторы имеют свой небольшой радиатор охлаждения. Сзади на PCB установлена пластина, которая соединяется с передней частью и обеспечивает жесткость относительно массивной видеокарты (предотвращая изгиб печатной платы). После 6-часового прогона под нагрузкой максимальная температура не превысила 70 градусов, что является весьма хорошим результатом для видеокарты такого уровня. |  |
 | |

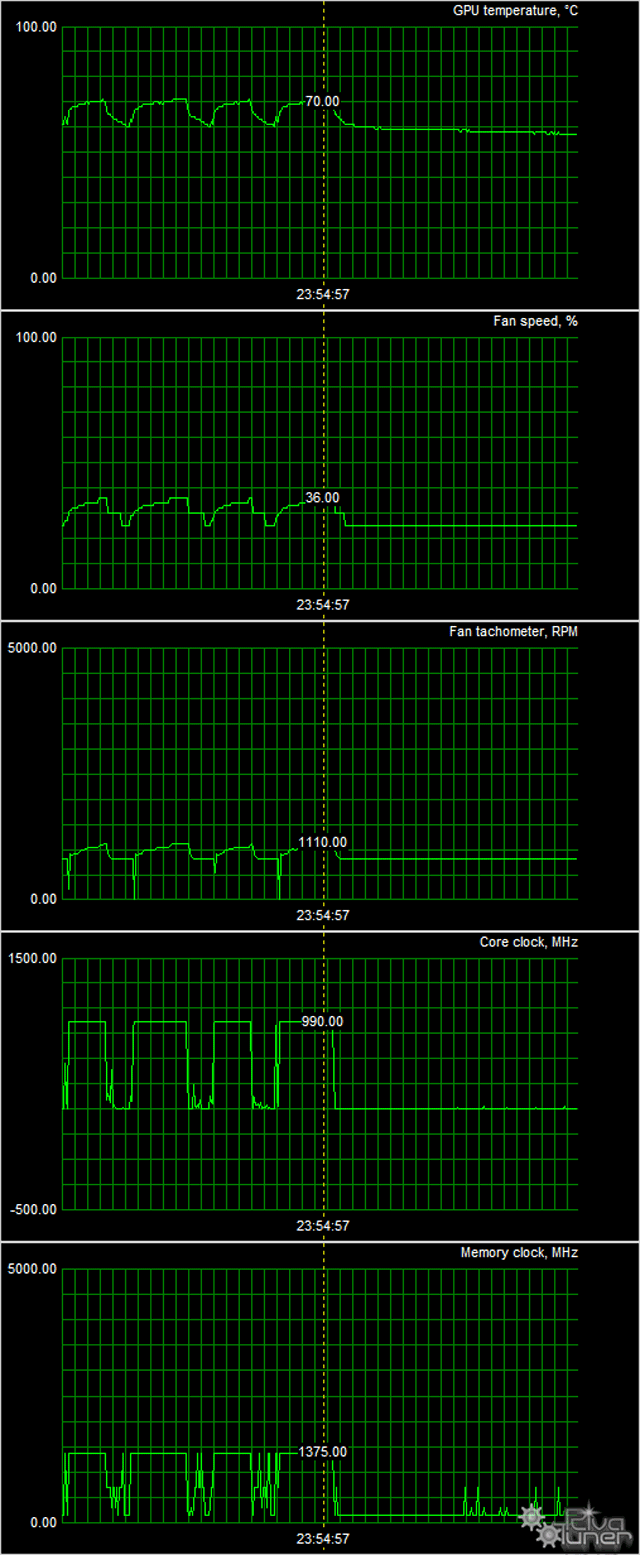

| Мониторинг температурного режима с помощью MSI Afterburner (автор А. Николайчук AKA Unwinder) |
|---|
 |
Методика измерения шума
- Помещение шумоизолировано и заглушено, снижены реверберации.
- Системный блок, в котором исследовался шум видеокарт, не имеет вентиляторов, не является источником механического шума.
- Фоновый уровень 20 дБА — это уровень шума в комнате и уровень шумов собственно шумомера.
- Измерения проводились на расстоянии 50 см от видеокарты на уровне системы охлаждения.
- Режимы измерения:
- Режим простоя в 2D: загружен интернет-браузер с сайтом iXBT.com, окно Microsoft Word, ряд интернет-коммуникаторов.
- Режим 2D с просмотром фильмов: используется SmoothVideo Project (SVP) — аппаратное декодирование со вставкой промежуточных кадров.
- Режим 3D с максимальной нагрузкой на ускоритель: используется тест FurMark.
В режиме простоя в 2D температура составляла 38 °C, вентиляторы не работали, шум был на уровне фонового.
При просмотре фильма с аппаратным декодированием температура медленно поднималась до 65 °C, после 60 °C, вентиляторы периодически включались и выключались, уровень шума почти не изменялся.
В режиме максимальной нагрузки в 3D температура достигала 70 °C, вентиляторы при этом раскручивались до 1110 оборотов в минуту, шум вырастал до 30,5 дБА. В целом СО довольно тихая.

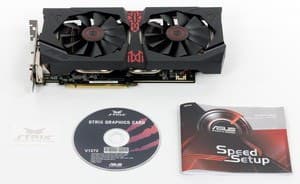

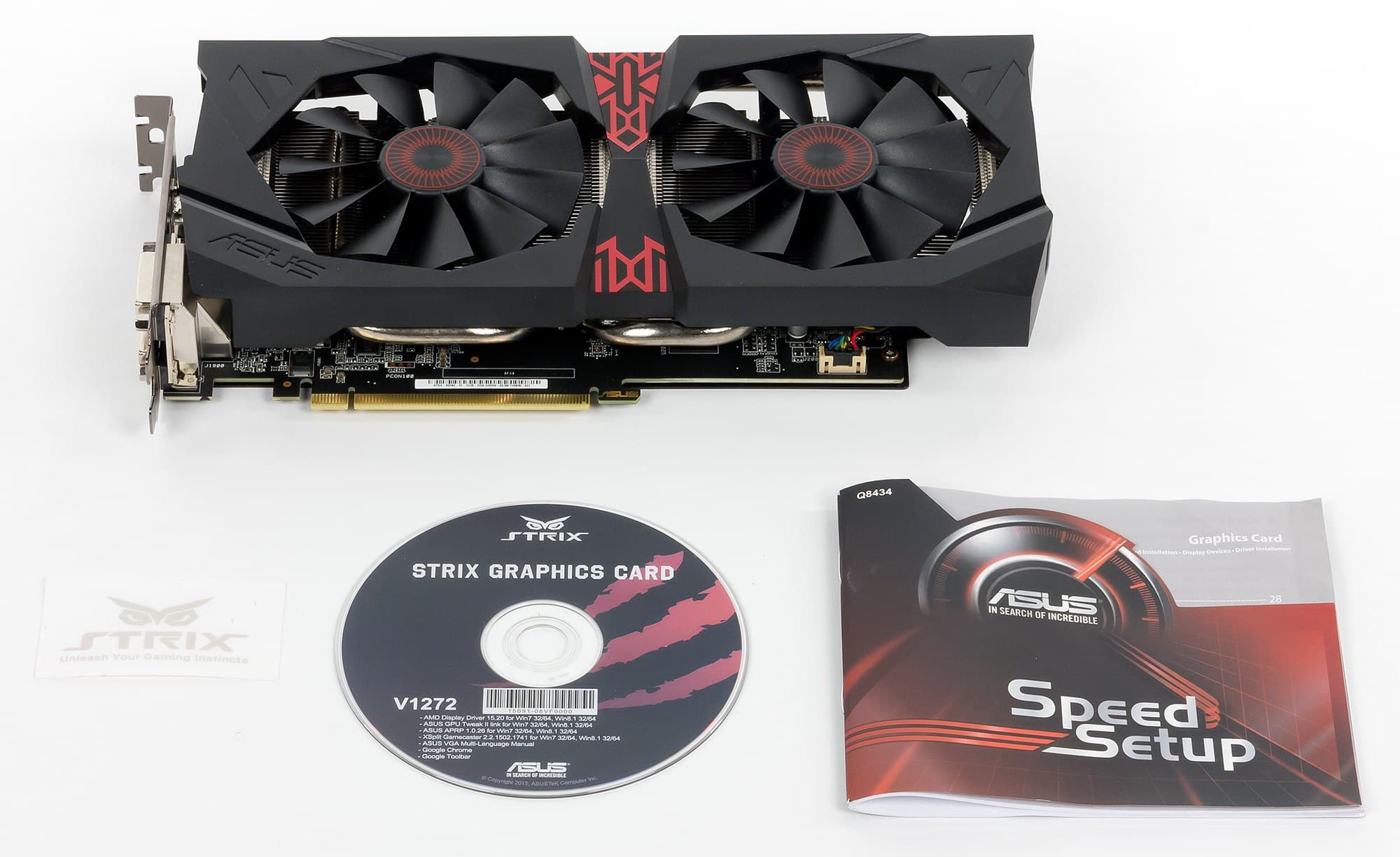

| Комплектация | |
|---|---|
Базовый комплект поставки должен включать в себя руководство пользователя, диск с драйверами и утилитами. Мы видим базовый комплект. |  |

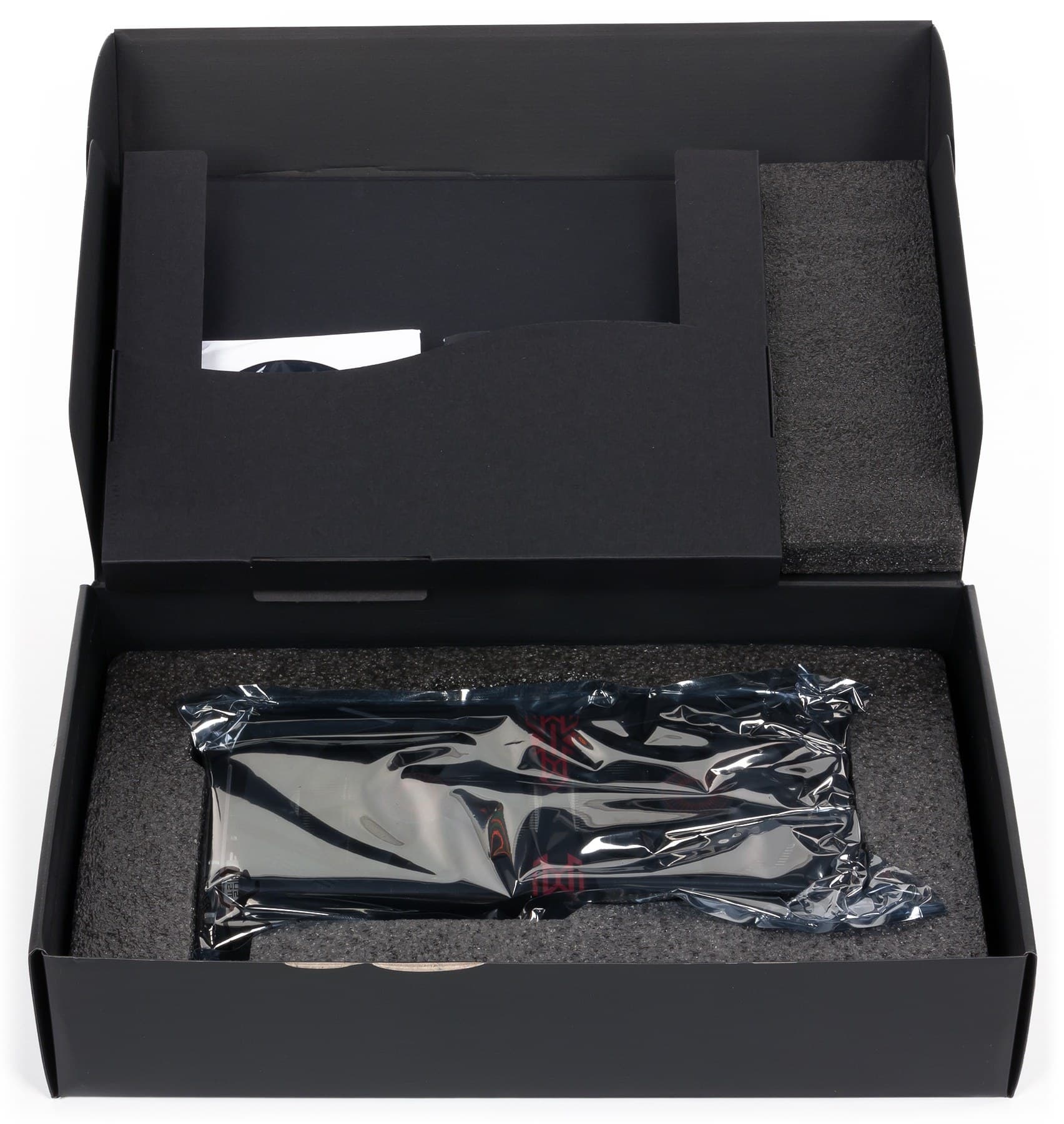

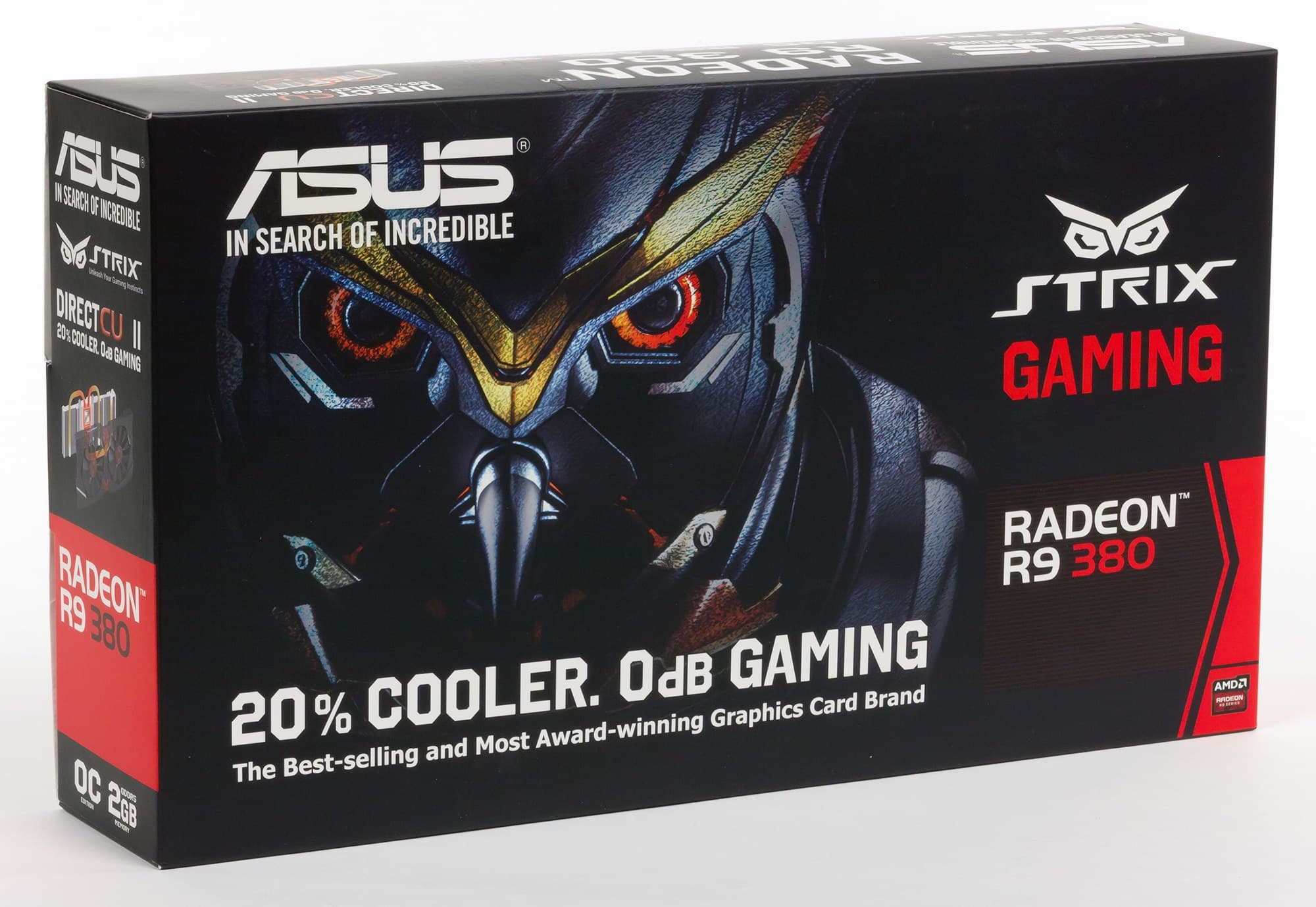

| Упаковка | |
|---|---|
 |  |
Установка и драйверы
Конфигурация тестового стенда
- Компьютер на базе процессора Intel Core i7-3960X (Socket 2011):
- процессор Intel Core i7-3960X (o/c 4 ГГц);
- СО Hydro SeriesT H100i Extreme Performance CPU Cooler;
- СО Intel Thermal Solution RTS2011LC;
- системная плата MSI X79A-GD45(8D) на чипсете Intel X79;
- оперативная память 16 ГБ DDR3 Corsair Vengeance CMZ16GX3M4A1600C9 1600 МГц;
- жесткий диск Seagate Barracuda 7200.14 3 ТБ SATA2;
- 2 SSD Corsair Neutron SSD CSSD-N120GB3-BK;
- блок питания Thermaltake Toughpower DPS G 1050W (1050 Вт);
- корпус Corsair Obsidian 800D Full Tower.
- операционная система Windows 7 64-битная; DirectX 11.1;
- монитор Samsung U28D590D (28″);
- клавиатура Cougar 700K;
- драйверы AMD версии Catalyst 15.7 Omega;
- драйверы Nvidia версии 353.30;
- VSync отключен.
Список инструментов тестирования
Методику тестирования и все настройки можно посмотреть здесь.
- BioShock Infinite (Irrational Games/2K Games)
- Watch Dogs (Ubisoft)
- Grand Theft Auto V (Rockstar Games/Rockstar Games)
- The Witcher 3: Wild Hunt (CD Projekt RED)
- Middle-earth: Shadow of Mordor (Monolith Productions/Warner Bros. Interactive Entertainment)
- Batman: Arkham Origins (Warner Bros. Interactive Entertainment)
- 3DMark (2013) (FutureMark)
- Metro: Last Light (4A Games/Deep Silver)
- Battlefield 4 (EA Digital Illusions CE/EA)
- Dragon Age: Inquisition (BioWare/EA)
Результаты тестов: сравнение производительности
- BioShock Infinite
- Watch Dogs
- Grand Theft Auto V
- The Witcher 3: Wild Hunt
- Middle-earth: Shadow of Mordor
- Batman: Arkham Origins
- 3DMark (FireStrike) Graphics Marks
- Metro: Last Light
- Battlefield 4
- Dragon Age: Inquisition
Выводы
| Рейтинг iXBT.com | ||||
|---|---|---|---|---|
| Пояснение | Дата взятия цен из розничной продажи для формирования Рейтингов полезности | |||
| Рейтинг ускорителей iXBT.com демонстрирует нам функциональность видеокарт друг относительно друга и нормирован по самому слабому ускорителю — GeForce GT 630 (то есть сочетание скорости и функций GT 630 приняты за 100%). Рейтинги ведутся по 36 ежемесячно исследуемым нами в рамках i3D-Speed акселераторам (методику рейтингования можно посмотреть здесь). Выбирается группа карт для анализа, куда входят R9 380 и его конкуренты. Для расчета рейтингов полезности использованы цены из розничной продажи на период, указанный справа. | середина сентября 2015 г. | |||
| № | Название ускорителя | Рейтинг iXBT.com | Рейтинг полез. | Цена |
| 18 | R9 380 4096 МБ, 970/970/5700 | 1370 | 498 | 275 |
| 19 | Asus Strix R9 380 2048 МБ, 990/990/5500 | 1320 | 463 | 285 |
| 20 | GTX 760 2048 МБ, 980—1033/6000 | 1200 | 519 | 231 |
| 22 | GTX 960 2048 МБ, 1126—1178/7000 | 1150 | 481 | 239 |
Комментарий к Рейтингам iXBT.com
Как мы не устаем напоминать, разница в частотах уровня плюс-минус 20 МГц практически ничего не дает в случае карт Radeon, поэтому рейтинги карты Asus и R9 380 в среднем практически равны. Ускоритель Asus чуть отстал, поскольку сказалась более низкая частота работы памяти, а также в 2 раза меньший объем памяти, нежели у референс-карты. В целом надо еще раз сказать, что на момент написания материала Radeon R9 380 выглядит предпочтительнее, нежели конкуренты в лице GeForce GTX 760/960.
| Рейтинг полезности | ||||
|---|---|---|---|---|
| Пояснение | Дата взятия цен из розничной продажи для формирования Рейтингов полезности | |||
| Рейтинг полезности тех же карт получается, если показатели предыдущего рейтинга разделить на цены соответствующих ускорителей | середина сентября 2015 г. | |||
| № | Название ускорителя | Рейтинг полез. | Рейтинг iXBT.com | Цена |
| 05 | GTX 760 2048 МБ, 980—1033/6000 | 519 | 1200 | 231 |
| 08 | R9 380 4096 МБ, 970/970/5700 | 498 | 1370 | 275 |
| 10 | GTX 960 2048 МБ, 1126—1178/7000 | 481 | 1150 | 239 |
| 14 | Asus Strix R9 380 2048 МБ, 990/990/5500 | 463 | 1320 | 285 |
Комментарий к Рейтингам полезности
На момент написания статьи уходящий с рынка GTX 760 имел более привлекательную цену, потому оказался в лидерах нашего тестирования, однако его можно не учитывать. А в таком случае Radeon R9 380 и по этому рейтингу выглядит лучше, чем GTX 960. Однако завышенная цена конкретного ускорителя Asus привела к тому, что он оказался в проигрыше, хотя имеет всего 2 гигабайта памяти и должен, по идее, быть дешевле.
Asus Strix Radeon R9 380 Gaming OC 2048 МБ 256-битной GDDR5 PCI-E — хорошее решение среднего уровня, выигрывающее у конкурентов в производительности, имеющее отличную высокоэффективную и тихую систему охлаждения, у которой вентиляторы не запускаются в 2D-режиме работы. Минус один: чрезмерно высокая цена (на момент написания материала) для 2-гигабайтной видеокарты такого класса. С точки зрения производительности, у данного класса видеокарт наличие 2 или 4 гигабайт памяти не играет особой роли: все равно требовательные к памяти игры запрашивают больше 2 гигабайт только в высоких разрешениях и при установке максимального качества, а ускорители уровня R9 380/GTX 960 в таких режимах выдают слишком малые значения FPS.
Oкончательное решение традиционно остается за нашими читателями (смотрите на цены ниже!).
В номинации «Оригинальный дизайн» (за сентябрь 2015 года)
награду получила карта:
- Asus Strix Radeon R9 380 Gaming OC 2048 МБ 256-битной GDDR5 PCI-E
| Средняя текущая цена (количество предложений) в московской рознице: | |
|---|---|
| Рассматриваемые карты | Конкуренты |
| R9 380 2 ГБ — $232 (на 01.06.16) | GTX 960 — $182 (на 01.06.16) |
| R9 380 2 ГБ — $232 (на 01.06.16) | GTX 760 — $212 (на 01.06.16) |
| Asus R9 380 Strix 2 ГБ — Н/Д(0), | R9 380 2 ГБ — $232 (на 01.06.16) |
| Предложения Asus R9 380 Strix 2 ГБ | |
