WinFast WalkieTV — первый USB 2.0 TV-тюнер с поддержкой аппаратного сжатия в MPEG1/2/4 от Leadtek Research Inc.




Into each life some rain must fall.
(В жизни каждого человека должны быть и дожди.)

Генри Уодсворт Лонгфелло

Тайваньская компания Leadtek Research Inc. известна в России, прежде всего, своими видеокартами и в меньшей степени системными платами (в настоящее время выпускаемыми под маркой Foxconn). Однако компьютерным TV-тюнерам этот производитель уделяет немалую долю своего внимания, в частности, модельный ряд по разнообразию не уступает признанным лидерам рынка в этой области. PCI-тюнер Leadtek WinFast PVR2000, оснащенный аппаратным MPEG1/2-энкодером, стал одним из первых устройств подобного типа, появившихся в нашей лаборатории. Тем не менее, аналогичных по возможностям TV-тюнеров, рассчитанных на работу с интерфейсом USB2.0, до последнего времени в ассортименте продукции Leadtek не наблюдалось. Ситуацию изменило недавнее обновление линейки внешних тюнеров. С младшей моделью WinFast PalmTop TV (Novo TV) мы уже успели познакомиться, наступил черёд более функциональной. В отличие от близняшек PalmTop TV и Novo TV, разлученных бессердечными маркетологами сразу после рождения, WinFast WalkieTV полных аналогов с другими названиями не имеет.

Комплект поставки

Фантазии, проявившейся в оформлении коробки PalmTop TV, на долю WalkieTV явно не хватило, несмотря на то, что компоновка внутренней части упаковки и допускает такое решение. Впрочем, вполне возможно, что дизайнеры сочли вольности с прозрачными вставками неприменимыми к старшей модели.

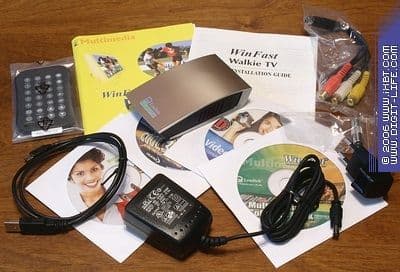

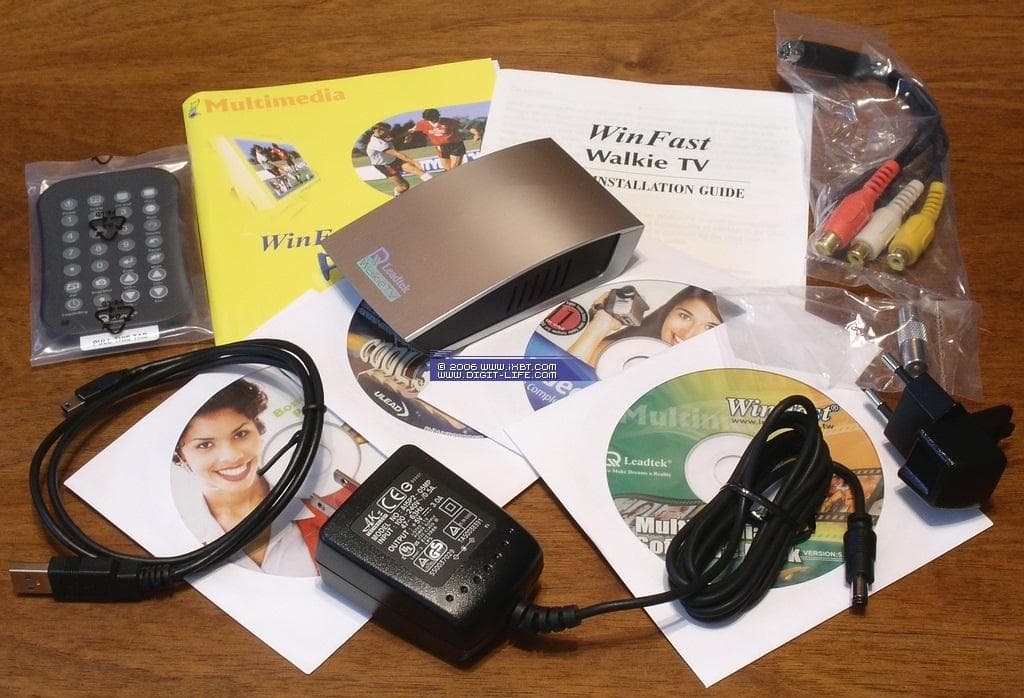

Комплект поставки включает в себя:

  • Тюнер
  • Пульт ДУ
  • Адаптер питания
  • Кабель USB 2.0 A — B
  • Переходник-разветвитель Mini-DIN 9-pin — S-Video + 3 RCA для подключения внешних аудио- и видеоисточников
  • Руководство по установке тюнера
  • Подробное руководство по эксплуатации тюнера
  • 3 CD с драйверами и программным обеспечением

Отличие от PalmTop TV (NovoTV) заключается в наличии внешнего блока питания. Кроме штатного ПО и драйверов для всех тюнеров производства Leadtek, на дисках находятся:

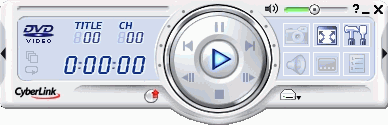

ОЕМ-версия DVD-проигрывателя PowerDVD 6 от CyberLink Corp., ограниченная поддержкой двух каналов при выводе звука,

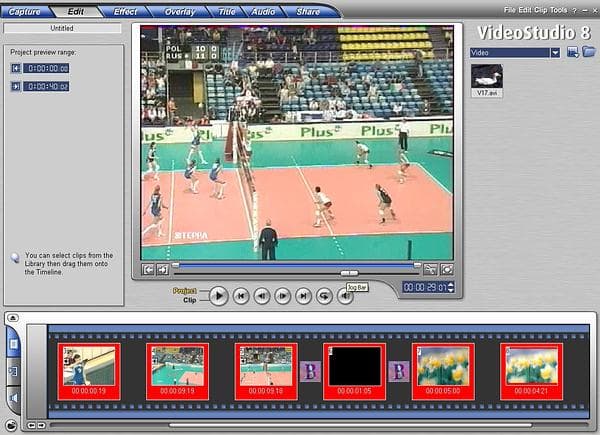

Ulead VideoStudio 8 SE от Ulead Systems для захвата и редактирования видео,

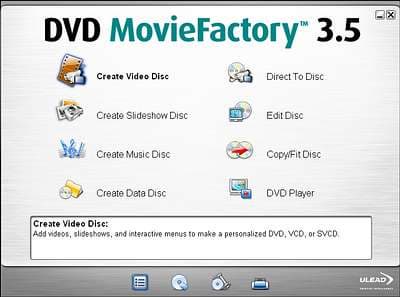

Ulead DVD MovieFactory 3.5 для создания собственных VCD, SVCD или DVD

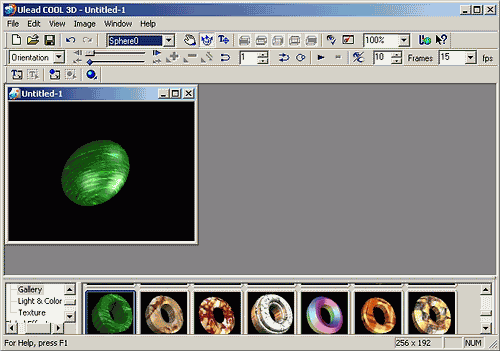

и 3D-редактор Ulead COOL 3D.

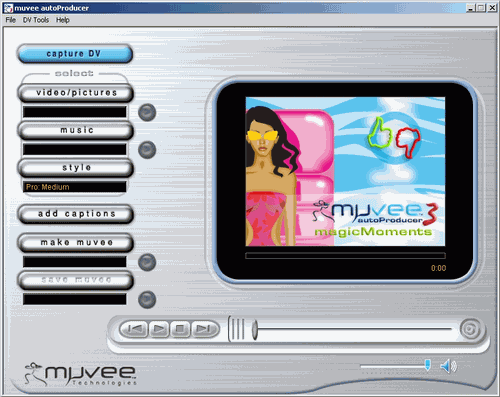

Кроме вышеперечисленного, на установочном CD традиционно представлена ещё одна программа для редактирования видео с поддержкой формата DV — Muvee autoProducer 3.5 от MuVee Technologies.

Серийный номер Ulead DVD MovieFactory 3.5 прописан в установочном меню, ключи для остальных программ находятся на конвертах.

Конструкция и спецификации

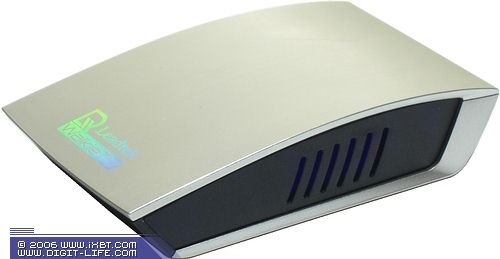

Ощущение «дежавю» имеет под собой веские основания: «начинка» WalkieTV помещается в тот же корпус, что и младшие модели. Отличается только цветовое исполнение, на смену броской «рыжинке» PalmTop TV и строгим серым тонам Novo TV пришёл футуристический серебристый «металлик» с радужно переливающимся названием в передней части. Несмотря на определённую эффектность такого подхода, внешний вид PalmTop TV лично мне понравился больше. Впрочем, это уже дело вкуса.


Двух синих светодиодных индикаторов, расположенных в передней части корпуса PalmTop TV (Novo TV), разработчикам показалось мало, в результате чего WalkieTV обзавёлся четырьмя (!) подарками любителям превращения своего компьютера в новогоднюю ёлку. Удивительно, что рядом с ними нашлось место для ИК-датчика пульта ДУ.

Причина появления вентиляционных отверстий на боковых панелях всех тюнеров серии выяснилась после знакомства с внутренним устройством.

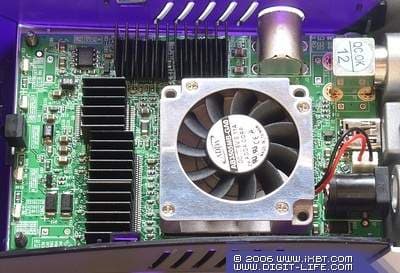

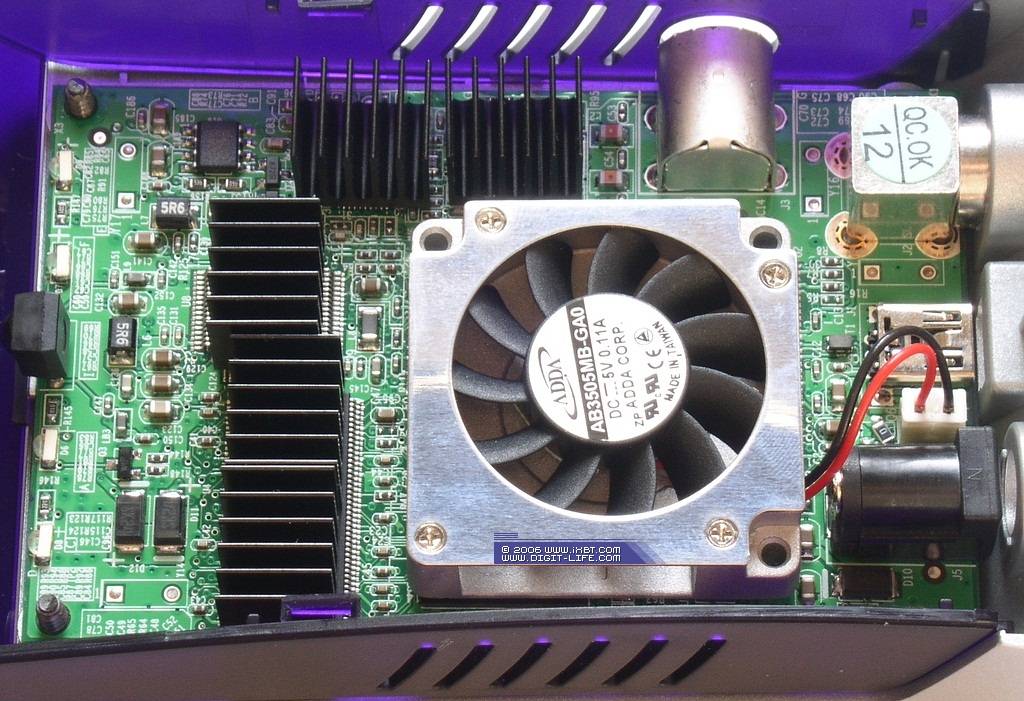

WalkieTV оказался одним из немногих TV-тюнеров, способных похвастаться активным охлаждением. Вентилятор производства ADDA CORPORATION прижимается верхней крышкой к трём чипам через термопрокладки, остальные микросхемы защищены от перегрева приклеенными радиаторами.

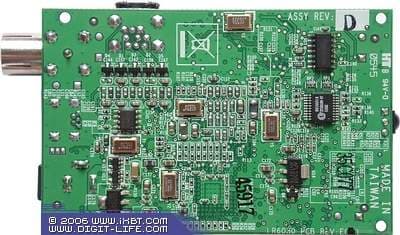

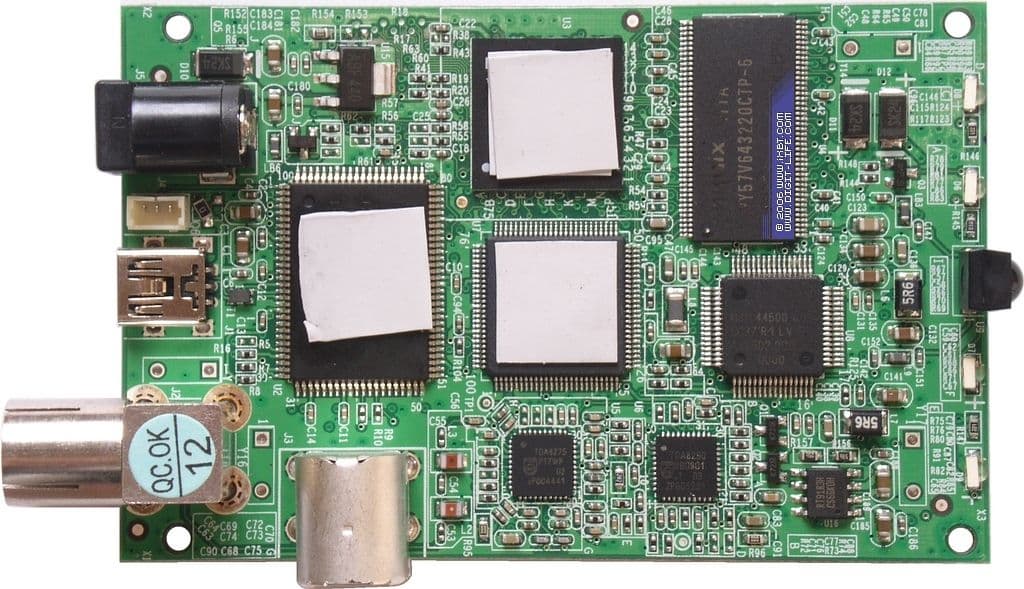

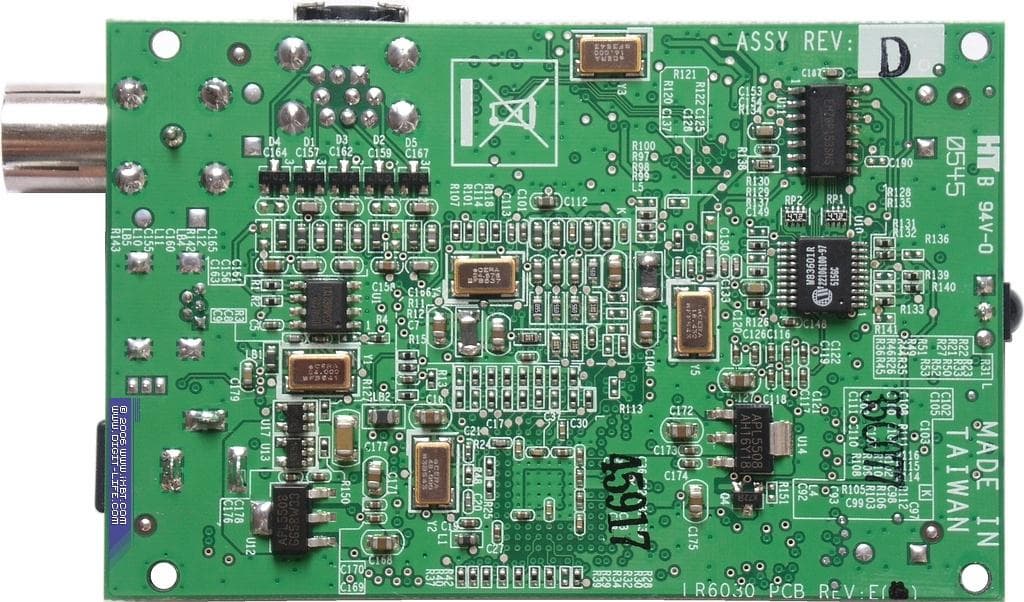

Сюрпризы, преподнесённые PalmTop TV (Novo TV), можно отнести к категории приятных, знакомство со схемотехникой WalkieTV вызвало чувство удивления с другим знаком.

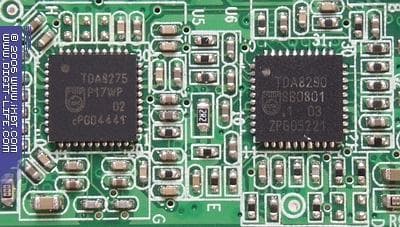

В большей степени это ощущение обязано приёмной части. Встречу с «гадким утёнком» TDA8275 от Philips Electronics, имеющим аппаратную ошибку в работе обратной связи автоматической регулировки усиления, трудно отнести к категории приятных неожиданностей. Использование TDA8275 предполагает установку мультистандартного демодулятора TDA8290.

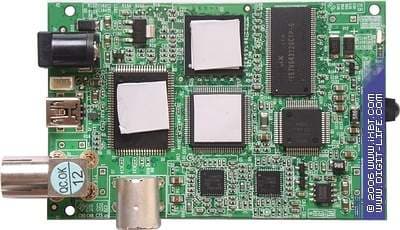

Наклейки термоинтерфейсов скрывают USB2.0-контроллер CY7C68013 от Cypress Semiconductor (слева), MPEG1/2/4-энкодер WIS GO7007SB от WISchip International Ltd. (справа вверху) и 9-битный АЦП Philips SAA7115HL (справа внизу).

Кроме того, на плате находится звуковой процессор MSP 4450G производства Micronas с поддержкой декодирования всех существующих звуковых стандартов

и модуль памяти ёмкостью 8 МБ от Hynix Semiconductor Inc.

Работу WIS GO7007SB мы рассматривали в обзорах RoverMedia TeleBox U2 и Plextor ConvertX PX-M402U. Если в первом случае из-за невразумительного штатного ПО трудно было сделать какие-то определённые выводы, то устройство захвата от Plextor позволило исследовать качество работы этого кодировщика достаточно подробно.

Любопытно, что не так давно WISchip International Ltd. перешла в собственность Micronas, став американским подразделением этого производителя. При этом новый сайт компании не содержит каких-либо упоминаний о WIS GO7007SB. Возможности предлагаемого Cypher 7108 отличаются настолько, что речь, вряд ли, может идти о банальном переименовании. Впрочем, использование наработок WIS GO7007SB полностью исключить нельзя. Остаётся надеяться, что в будущем у нас появится шанс прояснить эту ситуацию.

Одинаковый с PalmTop TV (Novo TV) корпус WalkieTV имеет размеры 110×66×26 мм.

Возможности тюнера:

  • Полная поддержка PAL/SECAM/NTSC
  • Поддержка декодирования стереозвука стандартов MTS/EIAJ/A2/NICAM
  • Аппаратное кодирование в MPEG1/2/4
  • Программная поддержка сторонних кодеков при записи
  • Режим отложенного просмотра Time-Shifting с использованием аппаратного кодировщика
  • Picture-in-Picture (PiP) — воспроизведение записанного файла внутри видеоокна
  • Технология Unlimited Channel Surfing
  • Поддержка прямой записи DVD/SVCD/VCD

Конфигурация тестового компьютера

  • Процессор Athlon 64 3800+ (Socket 939)
  • Системная плата Foxconn WinFast NF4UK8AA-8EKRS (чипсет NVIDIA nForce4 Ultra)
  • Оперативная память 2 ГБ Samsung
  • Видеокарта HIS RADEON X1800XT
  • Звуковая карта Creative Sound Blaster Audigy 2ZS
  • Жесткий диск 120 ГБ Maxtor Plus9-6Y120M0 7200rpm SATA150 8 МБ
  • Жесткий диск 120 ГБ Maxtor Plus9-6Y120M0 7200rpm SATA150 8 МБ
  • DVD ROM 12x/48x Hitachi GD-7500BV
  • DVD ReWriter BENQ DW1640
  • DVD ReWriter NEC ND-3500A
  • Блок питания Thermaltake HPC-420-102 DF
  • Операционная система Windows XP Professional (SP2) ENG

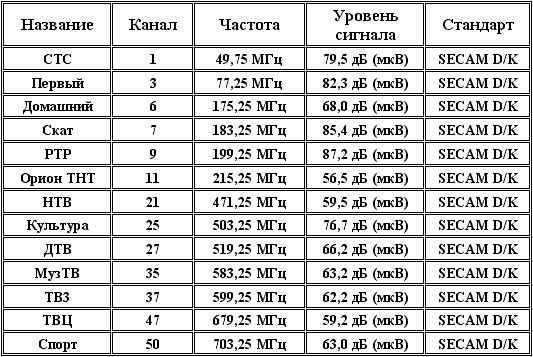

Список эфирных каналов при тестировании

Подключение

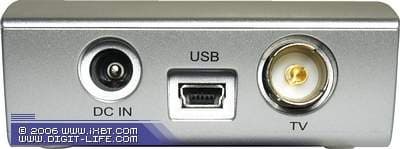

Повышенное по сравнению с младшими моделями энергопотребление стало причиной добавления на задней панели разъёма для подключения внешнего источника питания слева от интерфейсного и антенного.

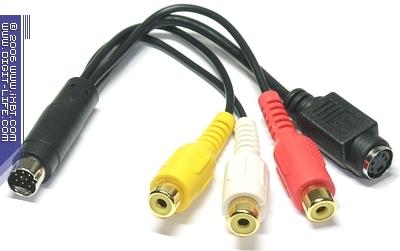

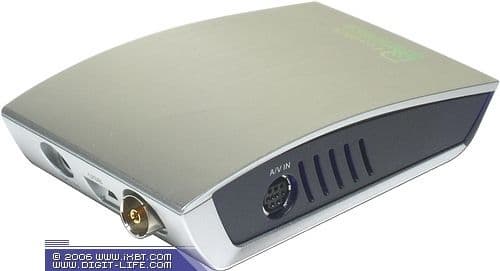

Как и у младших моделей, внешние источники аудио- и видеосигнала подключаются к разъёму на боковой панели при помощи переходника Mini-DIN 9-pin — S-Video + 3 RCA.

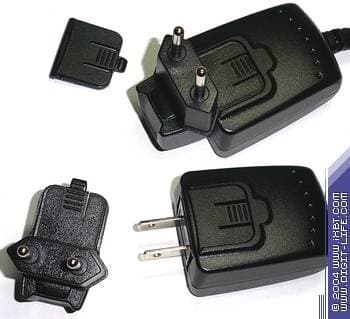

Оригинальная конструкция сетевого адаптера предоставляет возможность подключения к разным видам розеток без использования переходников.

Установка и настройка

Традиционно для Leadtek, установочное меню представляет собой интерактивный ролик, выполненный с помощью flash-технологий.

При тестировании использовались драйвер 5.13.2.1014 и программа WinFast PVR версий 3.0.10.78 и 3.0.10.85.

После установки получаем устройство WinFast WalkieTV WDM Capture Driver. (надо сказать, точка в этой строке прежде мне никогда не встречалась) в разделе Sound, video and game controllers

и иконку программы WinFast Wizard в системном трее.

Подробное описание возможностей программы WinFast PVR можно найти в обзорах других продуктов Leadtek Research Inc.



Пришла пора поведать причину появления двух версий этой программы в списке используемого при тестировании ПО. Дело в том, что последняя доступная на момент тестирования версия 3.0.10.85, наконец-то, получила поддержку русскоязычного интерфейса. Видимо, компенсацией за это оказалось целое стадо совершенно паранормальных ошибок. Начнём с банальных проблем с отображением русского шрифта.

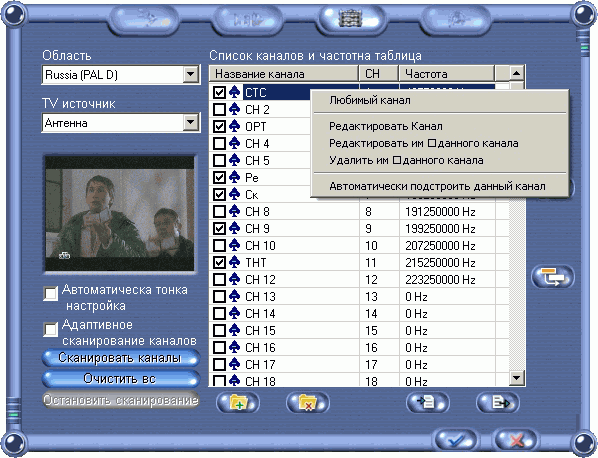

Хотя, отрицать появившуюся в меню настройки каналов полезность экспорта/импорта списка каналов, безусловно, трудно.

Не обошлось и без «трудностей перевода». Так дословный перевод давно и прочно укоренившегося среди основных понятий в области видеозахвата слова «битрейт» как «режим битовой скорости», вряд ли, способствует лучшему пониманию даже среди неопытных пользователей. Но и это бы ещё полбеды. Непонятно, каким образом программа при настройке стала перехватывать системные сочетания клавиш, что при внутренних комбинациях типа M (Mute), A (переключение стандарта звука), Ctrl+C (настройка), Ctrl+V (список избранных каналов) банально не позволяет использовать весь алфавит при редактировании списка каналов. Нелепость какая-то, право слово. Хочется верить, что подобные ошибки будут исправлены в следующих версиях программы.

Окончательно отказаться от русского интерфейса (хм) и возможности экспорта списка каналов заставила необходимость переключения стандарта после каждого перезапуска программы, иначе версия 3.0.10.85 гордо демонстрировала чёрное окно. К счастью, версия 3.0.10.78 с установочного CD повела себя просто образцово.

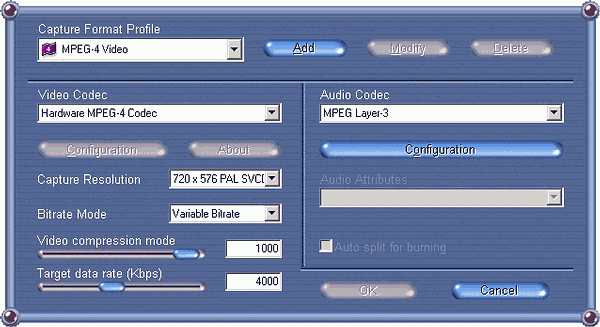

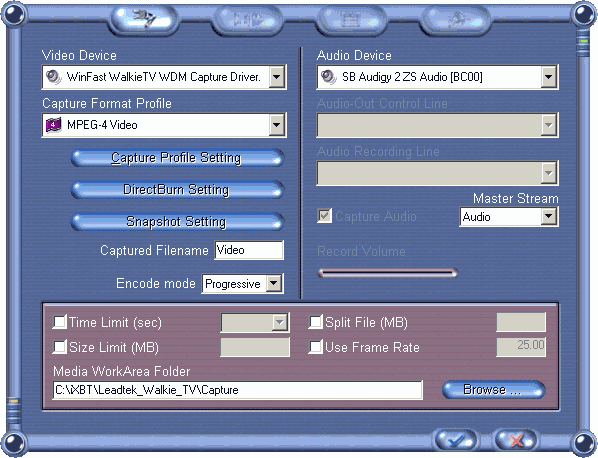

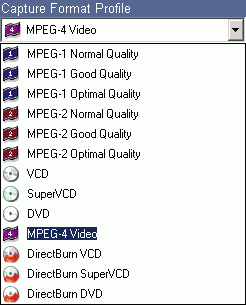

В отличие от WinFast PVR2000, имеющего поддержку программного захвата в MPEG1/2 даже при наличии аппаратного кодера, предустановленные профили захвата WalkieTV поддерживают только аппаратное кодирование.



Впрочем, это не мешает созданию своих профилей, использующих программное сжатие при помощи любого установленного в системе кодека.

Отсутствие индивидуальной настройки стандарта цветности для каждого канала в случае с WalkieTV не столь критично, как для остальных моделей, благодаря реализованному в SAA7115HL автоопределению. Впрочем, иногда в его работе возникают ошибки, для устранения которых приходится прибегать к переключению каналов.

Выбор формата кодирования (MPEG2 или MPEG4) при работе режима отложенного просмотра Time-Shifting осуществляется при помощи контекстного меню, вызываемого по нажатию правой кнопки мыши.

Там же выбирается декодер для MPEG4. Кстати, здесь тоже не обошлось без недоразумений, воспринимать XviD в качестве декодера программа отказалась, отдав предпочтение DivX.

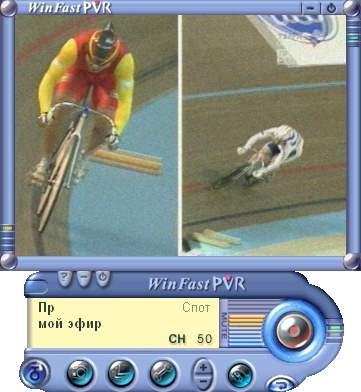

Информацию о работе функции Picture-in-Picture, предоставляющей, в частности, уникальную на данный момент возможность использования двух окон совместно с функцией отложенного просмотра Time-Shift, и фирменного режима многоканального предварительного просмотра Unlimited Channel Surfing можно найти в обзорах Leadtek WinFast PalmTop TV (Novo TV) и Leadtek WinFast PVR2000.

Качество

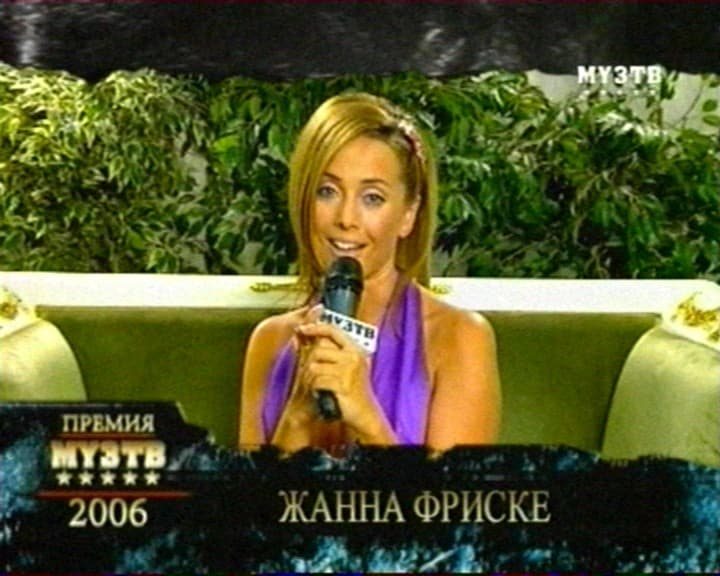

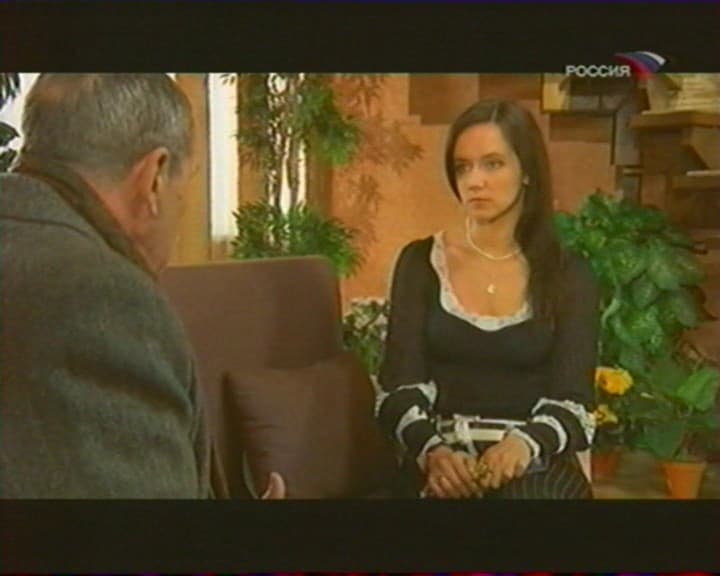

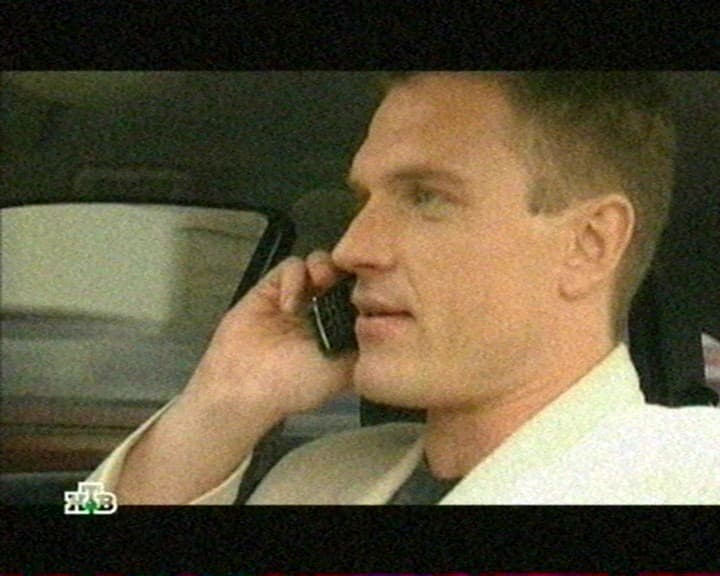

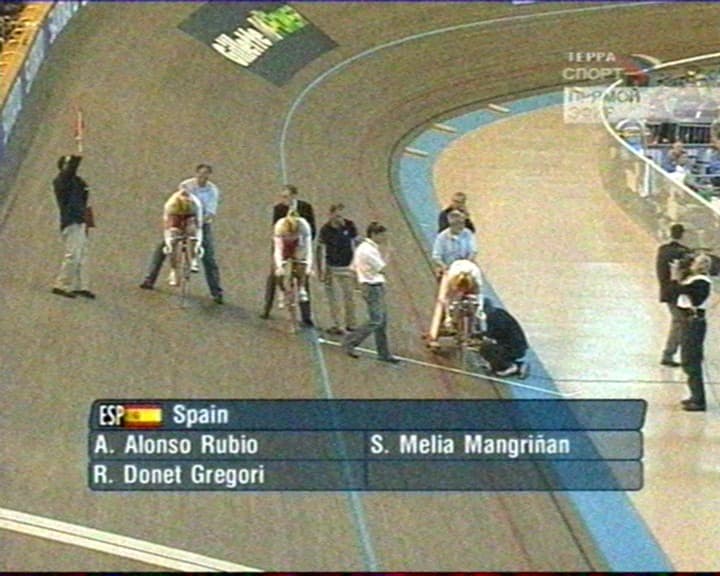

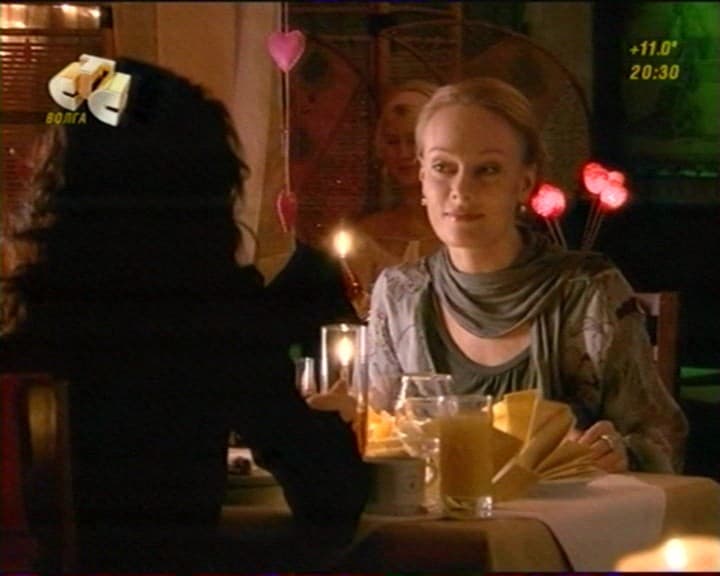

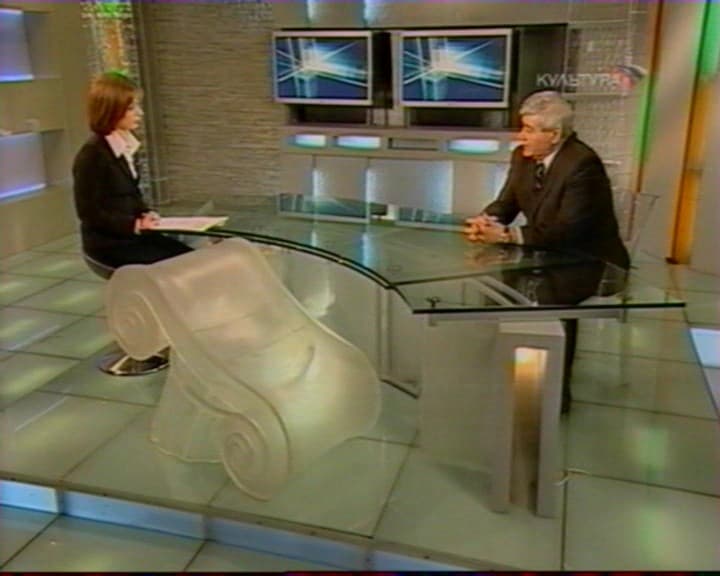

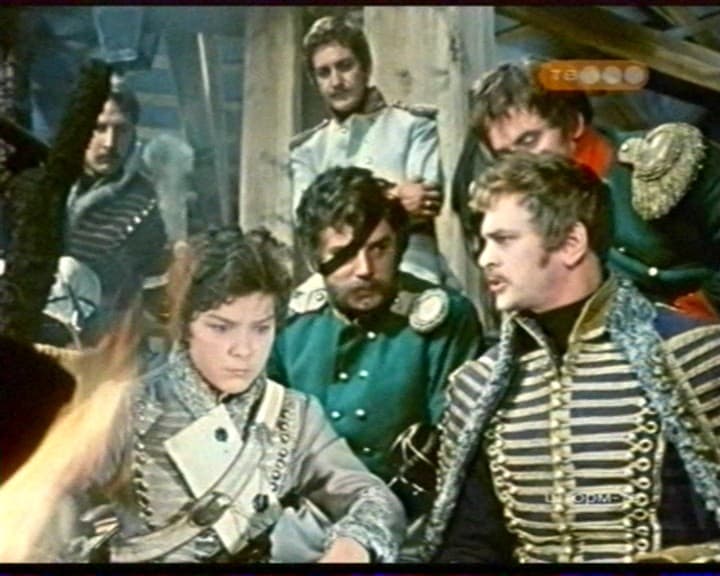

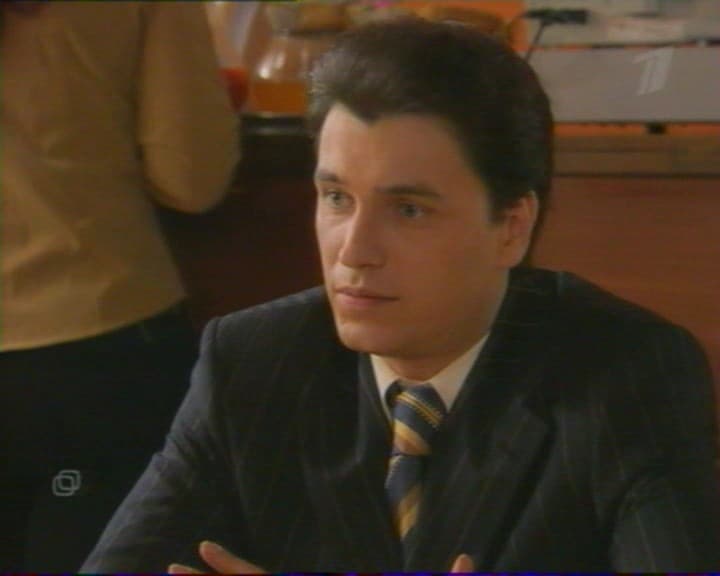

На каналах с высоким уровнем сигнала WalkieTV способен демонстрировать неплохое качество изображения, разве что используемый алгоритм деинтерлейсинга несколько смазывает впечатление. В том числе, в самом что ни на есть прямом смысле.

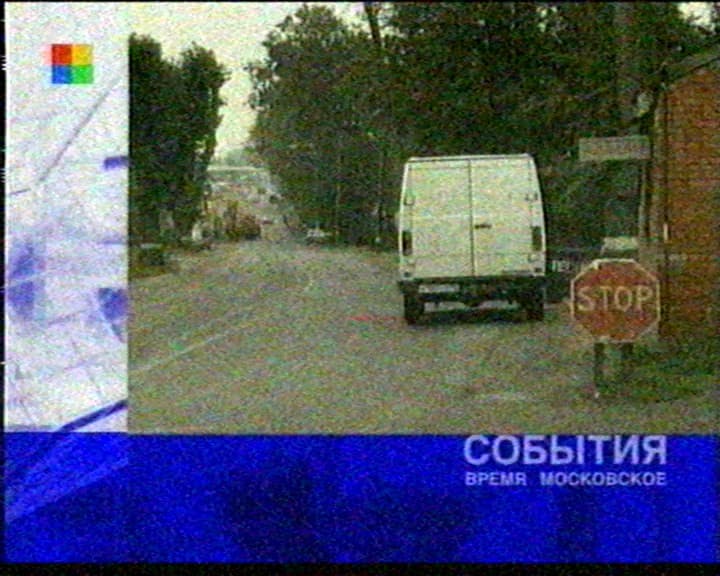

При ослаблении сигнала связка TDA8275+TDA8290 проявляет себя во всей неприглядности, выражающейся в мелкодисперсном шуме (так называемая «зернистость»).

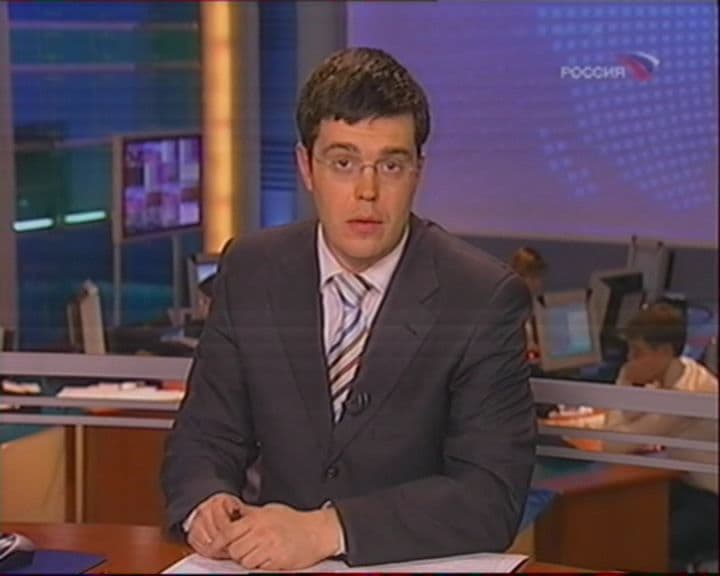

В довершение, временами наблюдались горизонтальные полосы, возможно, вызванные перегревом.

Несмотря на предпринятый комплекс мер по охлаждению аппаратной части, субъективно температура тюнера при работе воспринимается как высокая. К тому же, шум, издаваемый вентилятором, не способствует улучшению эргономических характеристик.

Мы не раз отмечали приемлемую реализацию автоматического оверскана в ПО от Leadtek, заслугой которой является отсутствие «мусора» сверху и снизу изображения при просмотре.

Увы, со звуком возникли проблемы, проявившиеся в ощутимом треске на некоторых каналах.

Записанные видеофрагменты продолжительностью 5 секунд доступны по следующим ссылкам:

Напоследок отметим загрузку центрального процессора при аппаратной записи, составляющую на тестовой системе в от 30 до 50% (!) даже при свёрнутом видеоокне.

Пульт ДУ

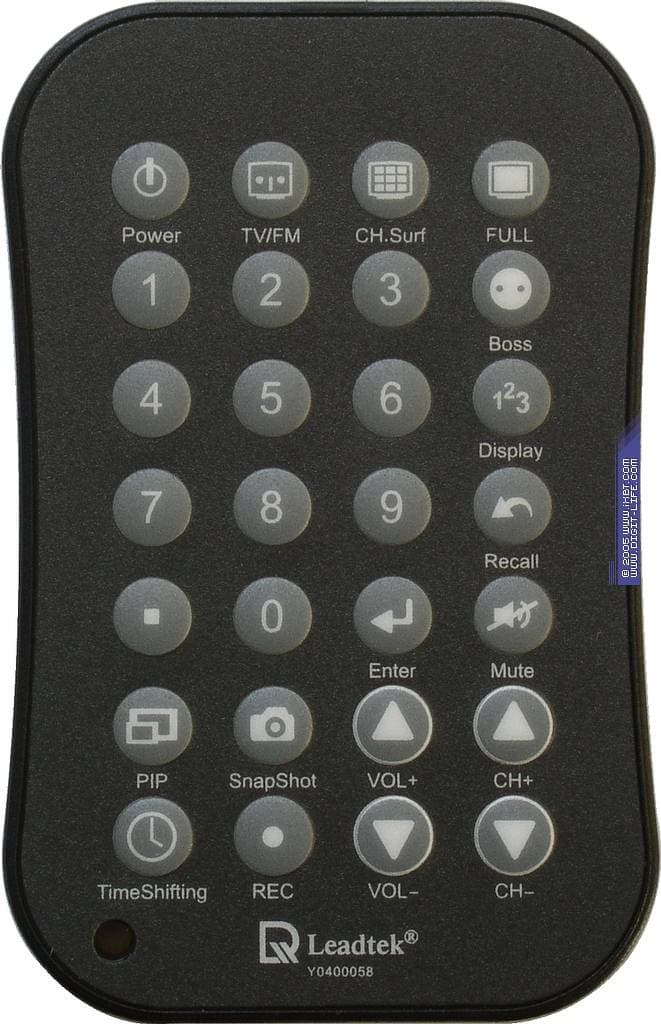

Неудивительно, что WalkieTV комплектуется тем же компактным пультом, что PalmTop TV (Novo TV) и WinFast TV USB II Deluxe. Слим-дизайн предполагает использование батарейки типоразмера CR2025 3V. Предусмотрено отверстие для шнурка, являющееся подстраховкой от возможной потери. Вызов канала осуществляется путём ввода необходимой цифры с последующим нажатием кнопки Enter. В режиме отложенного просмотра эта кнопка служит для запуска воспроизведения. Для прекращения записи используется повторное нажатие кнопки Record. Фирменная кнопка Boss полностью скрывает работающее приложение (звук при этом также отключается).

Выводы

Технические характеристики тюнера, в частности, установленный ВЧ-блок, не позволили бы присудить WalkieTV награду за оригинальный дизайн, даже в том случае, если бы она не досталась PalmTop TV (Novo TV).

А богатый комплект дополнительных программ заслуживает соответствующего поощрения.

Excellent Package - награда за прекрасную комплектацию модели

Разумеется, фокусы WinFast PVR версии 3.0.10.85 при подведении итогов не учитывались.

Плюсы

  • Поддержка всех существующих аудио- и видеостандартов
  • Поддержка декодирования стереозвука всех существующих стандартов
  • Передача звука по USB
  • Аппаратное сжатие в MPEG1/2/4
  • Полная поддержка сторонних кодеков при записи
  • Time-Shifting с использованием аппаратного MPEG1/2/4-энкодера
  • Автоматическое определение стандарта цветности
  • Возможность захвата непосредственно на CD/DVD DirectBurn
  • Unlimited Channel Surfing
  • Picture-in-Picture (PiP) — воспроизведение записанного файла/режим отложенного просмотра совместно с основным видеоокном
  • Возможность отключения компьютера после завершения записи
  • Богатый комплект дополнительного ПО

Минусы

  • Повышенные требования к качеству сигнала
  • Необходимость использования внешнего блока питания
  • Возможные проблемы с качеством звука
  • Невозможность предварительного просмотра при использовании функции Snapshot

Фактически, WalkieTV является своего рода приветом из прошлого, доработанным до приемлемого состояния аналогом RoverMedia TeleBox U2 и моделей-клонов от других производителей. Даже с учётом возможного исправления всех отмеченных недостатков качество приёма, обеспечиваемое морально устаревшей первой ревизией полупроводникового ВЧ-блока Philips TDA8275, явно не способствует повышению конкурентоспособности в современных российских условиях. С другой стороны, возможна и несколько иная система оценки этого устройства. Например, в сравнении Plextor ConvertX PX-M402U тюнер от Leadtek при более низкой цене мог бы стать достаточно интересным вариантом.

P. S.: В процессе подготовки обзора поступила информация о возможном прекращении производства этой модели в ближайшее время. Какой будет гипотетическая замена, и будет ли она вообще? При первой же возможности мы постараемся ответить на эти вопросы.

Средняя текущая цена (количество предложений) Leadtek WinFast WalkieTV в московской рознице: Н/Д(0)



Выражаем благодарность компании
«Leadtek Research Inc.»
за предоставленный на тестирование тюнер
