Plextor ConvertX PX-M402U — устройство видеозахвата с интерфейсом USB 2.0 и аппаратной поддержкой MPEG1/2/4




Пусть, кто может, сделает лучше.
Часть одной известной фразы

Марка Plextor хорошо знакома нашим читателям, благодаря многолетней практике производства высококачественных оптических приводов. Однако сфера деятельности компании не ограничена этим направлением. В марте 2004 года на выставке CeBIT был представлен первый продукт этого производителя на рынке устройств, предназначенных для видеозахвата. Особенностью этой модели является применение аппаратного MPEG1/2/4-энкодера, позволяющего сэкономить ресурсы центрального процессора при захвате. Кроме того, ConvertX PX-M402U официально стал первым сертифицированным устройством, поддерживающим аппаратное кодирование видео в формат DivX.

Комплект поставки

Коробка внушает уважение габаритами и весом. Впрочем, к оформлению тоже претензий нет.

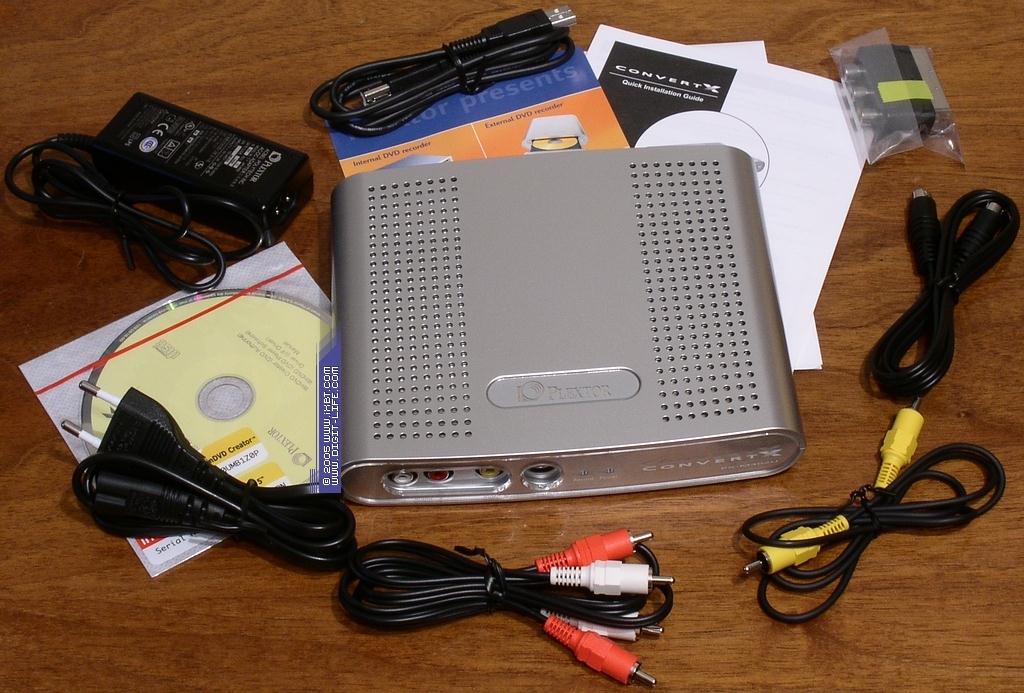

Причина таких размеров упаковки прояснилась после того, как оттуда были извлечены:

  • Само устройство
  • Адаптер 9V 2A
  • Сетевой кабель
  • Кабель USB 2.0 A — B
  • Кабель S-Video — S-Video
  • Кабель RCA — RCA для подключения к композитному видеовходу
  • Звуковой кабель 2 RCA — 2 RCA
  • Переходник SCART — 3 RCA (видео и аудио)
  • Руководство по установке
  • CD с драйверами и программным обеспечением

Работа с PX-M402U осуществляется при помощи программы WinDVD Creator 2 от InterVideo. Кроме создания VCD, SVCD или DVD программа поддерживает видеозахват с соответствующих устройств. Серийный номер указан на конверте с диском.

Кроме того, в комплект входит программный проигрыватель WinDVD 5 от той же компании. В данном случае имеется ограничение на количество аудиоканалов при обработке звука, поддерживается выход только на две колонки.

Конструкция и спецификации

Дизайн ConvertX PX-M402U не отличается особыми изысками, но определённого изящества не лишён. Кроме аудио- и видеовходов, на передней панели находятся светодиодные индикаторы записи и режима работы. Размеры устройства 184×32,4×155 мм, вес 0,5 кг.

На задней панели расположены интерфейсный разъём и разъём для подключения питания. Умиляет редкая в наше время надпись «Made In Japan».

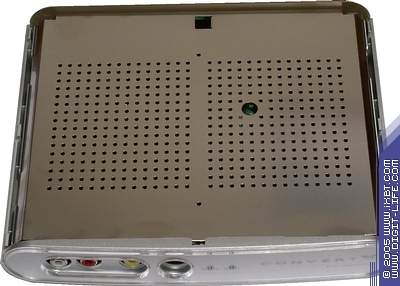

Инженеры Plextor Corp. подошли к защите от потенциальных помех со всей возможной ответственностью, установив полноценный металлический экран.

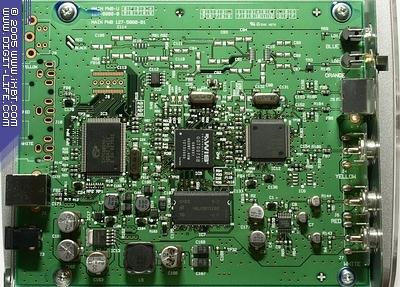

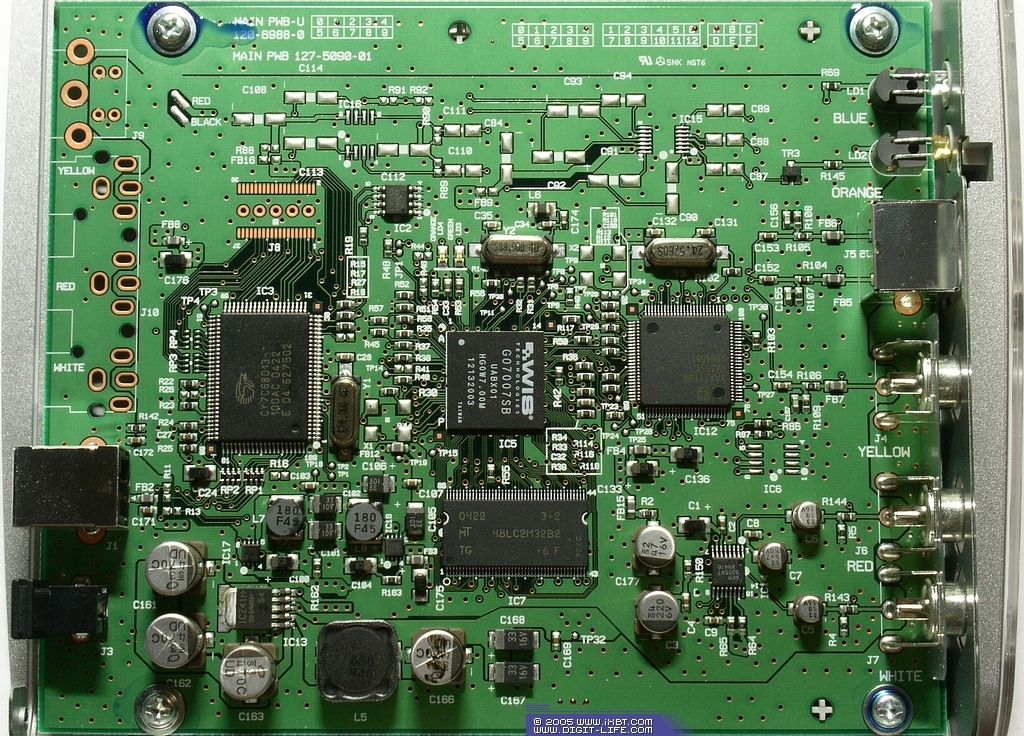

Перейдём к используемой элементной базе.

Аппаратный MPEG1/2/4-энкодер WIS GO7007SB от WISchip International Ltd. знаком нам по RoverMedia TeleBox U2, однако оценить возможности чипа тогда не удалось из-за недоработанного программного обеспечения. Чип поддерживает аппаратное кодирование в форматы MPEG1/2/4, MJPEG (!) и H.263 с видеобитрейтом до 20000 кбит/с. При этом используется патентованная технология автоматического контроля битрейта (CBR/VBR).

В качестве буфера, необходимого для работы кодировщика, используется модуль 6 ns памяти ёмкостью 8 МБ производства Micron Technology, Inc.

Работа с интерфейсом USB 2.0 организована при помощи контроллера CY7C68013 от Cypress Semiconductor.

За аналогово-цифровое преобразование отвечает 9-битный АЦП SAA7115HL производства Philips Electronics.

Поддерживаемые видеостандарты и разрешения:

  • PAL/SECAM (720×576, 352×576, 352×288)
  • NTSC (720×480, 352×480, 352×240)
Поддерживаемые форматы записи:
  • MPEG1 (видеобитрейт 1150 Кбит/с, аудиобитрейт 224 Кбит/с)
  • MPEG2 (видеобитрейт 6000 — 2000 Кбит/с, аудиобитрейт 224 Кбит/с)
  • MPEG4 (видеобитрейт 4000 — 700 Кбит/с, аудиобитрейт 224 — 128 Кбит/с)
  • DivX (видеобитрейт 4000 — 768 Кбит/с, аудиобитрейт 224 — 128 Кбит/с)

Конфигурация тестового компьютера

  • Процессор Athlon 64 3000+
  • Материнская плата ASUS K8V SE DELUXE (чипсет К8Т800)
  • Оперативная память 1 ГБ (512 МБ PC3200 от Samsung + 512 МБ PC3200 от Kingmax)
  • Видеокарта HIS Excalibur X800 Pro IceQ II
  • Звуковая карта Creative Sound Blaster Audigy 2ZS
  • Жесткий диск 120 ГБ Maxtor Plus9-6Y120M0 7200rpm SATA150 8 МБ
  • Жесткий диск 120 ГБ Maxtor Plus9-6Y120M0 7200rpm SATA150 8 МБ
  • DVD ROM 12x/48x Hitachi GD-7500BV
  • CD ReWriter TEAC 540E 40x12x48
  • DVD ReWriter NEC ND-3500A
  • Блок питания Thermaltake HPC-420-102 DF
  • Операционная система Windows XP Professional (SP2) ENG

Настройка

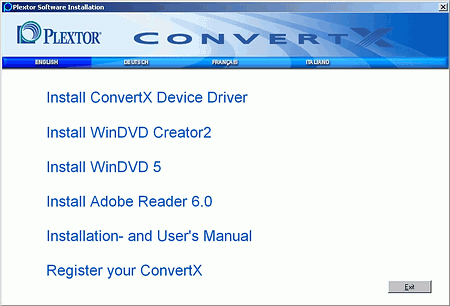

Установочное меню организовано предельно логично, поддерживается несколько языков, русский в этом списке отсутствует.

После установки появляется следующее устройство.

Освоение интерфейса программы WinDVD Creator, вряд ли, сможет вызвать трудности даже у пользователей, не имеющих опыта работы с подобными программами.

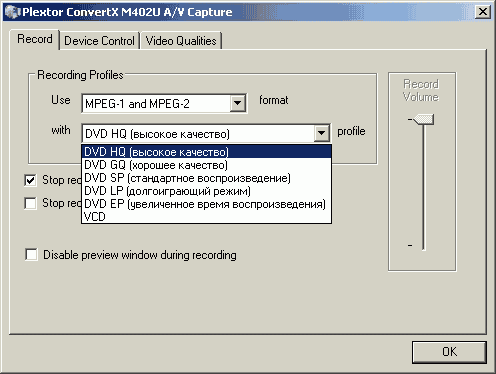

Нас же в данном случае интересует непосредственно видеозахват. После выбора формата (MPEG1/MPEG2 или DivX/MPEG4) становятся доступны настройки качества, представленные в виде профилей.

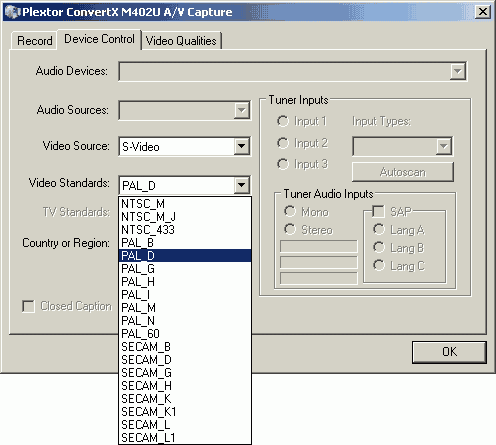

Благодаря используемому АЦП, поддерживаются все видеостандарты. Кроме них, на вкладке Device Control можно выбрать видеовход.

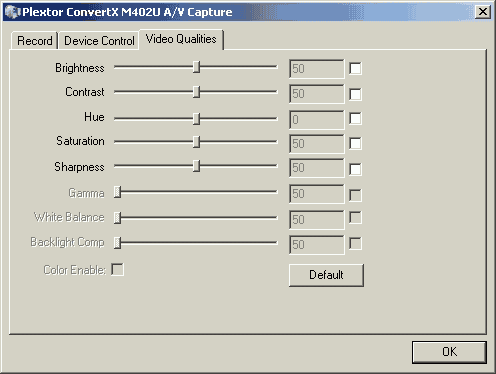

В разделе Video Qualities доступны настройки яркости, контраста, цветности, оттенка и чёткости.

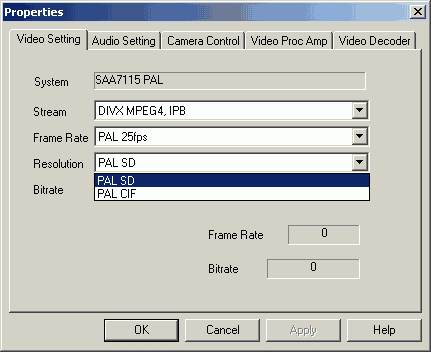

Отметим, что драйвер представляет большее количество настроек, однако возможность ручной установки битрейта, имеющаяся у кодеров производства Conexant, отсутствует и в этом случае. Равно как и явная настройка системы шумоподавления.





Качество

При тестировании использовался DVD с фильмом «Charlie's Angels: Full Throttle» («Ангелы Чарли: Только вперёд»), 5 зона, PAL. Для тестирования были выбраны два фрагмента — статичный и динамичный. В качестве источника выступал DVD-проигрыватель BBK DV964S, подключенный к S-Video входу. Результаты тестирования представлены в следующей таблице. Для минимизации потерь в качестве скриншоты представлены в формате bmp в виде RAR-архивов. Кроме того, доступны видеоролики каждого фрагмента продолжительностью 5 секунд.

  Тест 1 Тест 2 Скачать файл
DVD HQ
MPEG2
720×576
6000 Кбит/с, VBR
скачать первый видеофайл
скачать второй видеофайл
DVD GQ
MPEG2
720×576
4500 Кбит/с, VBR
скачать первый видеофайл
скачать второй видеофайл
DVD SP
MPEG2
352×576
3000 Кбит/с, VBR
скачать первый видеофайл
скачать второй видеофайл
DVD LP
MPEG2
352×576
2000 Кбит/с, VBR
скачать первый видеофайл
скачать второй видеофайл
DVD EP
MPEG2
352×288
2000 Кбит/с, VBR
скачать первый видеофайл
скачать второй видеофайл
VCD
MPEG1
352×288
1150 Кбит/с, VBR
скачать первый видеофайл
скачать второй видеофайл
DivX Home Theater
DivX v5
720×576
скачать первый видеофайл
скачать второй видеофайл
DivX Home Theater LP
DivX v5
720×576
скачать первый видеофайл
скачать второй видеофайл
DivX Portable
DivX v5
352×288
скачать первый видеофайл
скачать второй видеофайл
MPEG4 HQ
MS MPEG4 V1
720×576
скачать первый видеофайл
скачать второй видеофайл
MPEG4 GQ
MS MPEG4 V1
720×576
скачать первый видеофайл
скачать второй видеофайл
MPEG4 SP
MS MPEG4 V1
720×576
скачать первый видеофайл
скачать второй видеофайл
MPEG4 LP
MS MPEG4 V1
352×288
скачать первый видеофайл
скачать второй видеофайл
MPEG4 EP
MS MPEG4 V1
352×288
скачать первый видеофайл
скачать второй видеофайл

В отличие от вышеупомянутого RoverMedia TeleBox U2, говорить о нереализованных возможностях WIS GO7007SB в данном случае не приходится. Количество доступных профилей позволяет подобрать оптимальное качество практически для любого случая. Однако максимальный битрейт для MPEG2 ограничен 6000 кбит/с, так что, по этому параметру ConvertX PX-M402U уступает конкурирующим продуктам на базе Conexant CX23416. Оговоримся, что, данное ограничение, по всей видимости, не относится к аппаратным характеристикам чипа. К сожалению, отследить влияние USB-контроллера на качество изображения не представляется возможным, впрочем, CY7C68013 является одной из лучших микросхем в своём классе.

Отметим еще несколько моментов.

  • Загрузка процессора при захвате находилась на уровне 18-25%, что вполне приемлемо для устройства с интерфейсом USB 2.0
  • Программа WinDVD Creator 2 поддерживает прямую запись на оптические носители, при этом доступно сжатие только в MPEG1/2
  • ConvertX PX-M402U оказался крайне придирчив к использованию разного рода USB-удлинителей, включая широко распространённые в последнее время разъёмы на передней панели системного блока, подключенные к соответствующим выводам на системной плате. Проявляется эта особенность достаточно странно — зависанием устройства через 10-30 минут работы. Так что, мы рекомендуем ограничиться прилагаемым кабелем
  • Устройства видеозахвата на базе WIS GO7007SB, том числе, ConvertX PX-M402U, поддерживаются Windows MCE 2005 и большинством альтернативных мультимедийных оболочек

Выводы

Плюсы

  • Аппаратное сжатие в форматы MPEG1/2/4
  • Интерфейс USB 2.0
  • Возможность прямой записи на CD/DVD при захвате
  • Поддержка всех существующих видеостандартов
  • Компактный размер

Минусы

  • Отсутствие настроек для записи с постоянным битрейтом (CBR)
  • Необходимость во внешнем питании
  • Возможные проблемы при подключении к USB-разъёмам на передней панели или при использовании USB-удлинителя

По совокупности характеристик, Plextor ConvertX PX-M402U является достойным внимания устройством. Однако при покупке стоит учитывать в первую очередь используемый интерфейс, необходимость аппаратного кодирования в MPEG4 и отсутствие потребности в приёме телепередач. В противном случае стоит присмотреться к TV-тюнерам, оснащённым MPEG1/2-компрессорами. С другой стороны, цену на эту модель на российском рынке в настоящее время трудно назвать чересчур завышенной.

Средняя текущая цена (количество предложений) Plextor ConvertX PX-M402U в московской рознице: Н/Д(0)



Оборудование для теста предоставлено
компанией «Пирит»
