Не так давно мы уже тестировали проектор от BenQ со сверхширокоугольным объективом (см. «Мультимедийный DLP-проектор BenQ MP771»). Герой данного обзора имеет с MP771 много общего, но в чем-то и отличается — объектив с чуть более коротким фокусом, что позволяется получать картинку большего размера с того же расстояния, и есть поддержка стереоскопического режима.
Содержание:
- Комплект поставки, характеристики и цена
- Внешний вид
- Пульт
- Коммутация
- Меню и локализация
- Управление проекцией
- Настройка изображения
- Дополнительные возможности
- Измерение яркостных характеристик
- Звуковые характеристики
- Тестирование видеотракта
- Определение задержки вывода
- Оценка качества цветопередачи
- Тестирование в стереоскопическом режиме
- Выводы
Комплект поставки, характеристики и цена
Вынесены на отдельную страницу.
Внешний вид

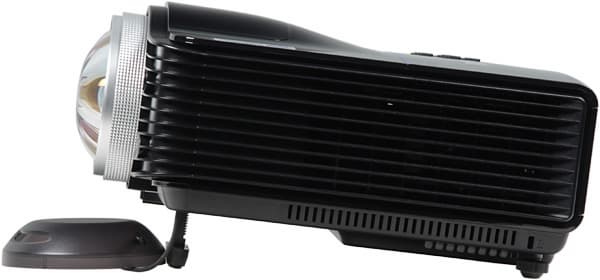

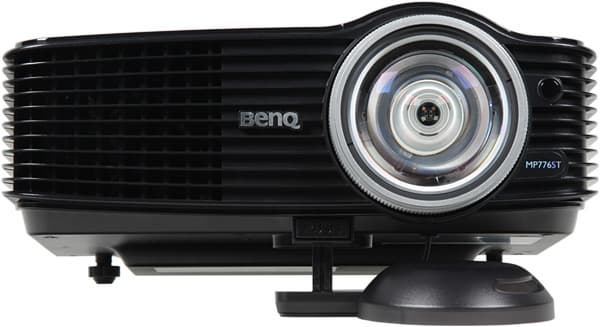

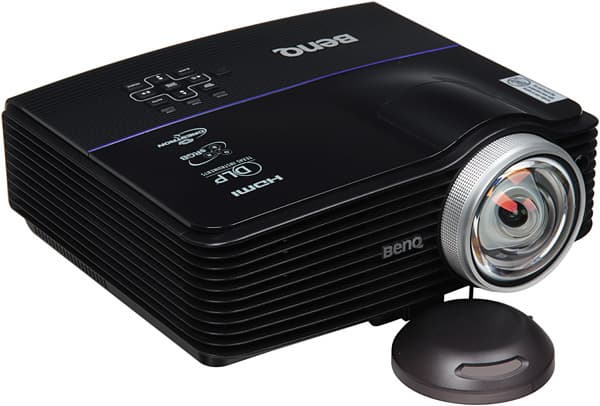

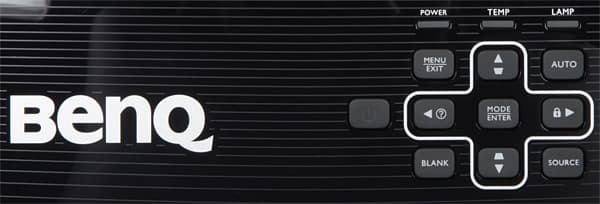

Корпус проектора изготовлен из пластика с черным матовым покрытием за исключением верхней панели, которая имеет зеркально-гладкую поверхность, не очень устойчивую к царапинам. На верхней панели находятся кнопки управления и индикаторы состояния, а ее передняя половина на самом деле является крышкой лампового отсека.
Основные вентиляционные воздухозаборные решетки находятся по бокам, а выдувается теплый воздух через фронтальную решетку вперед и вправо. Сменного воздушного фильтра нет. Интерфейсные разъемы расположены в неглубокой нише на задней панели.

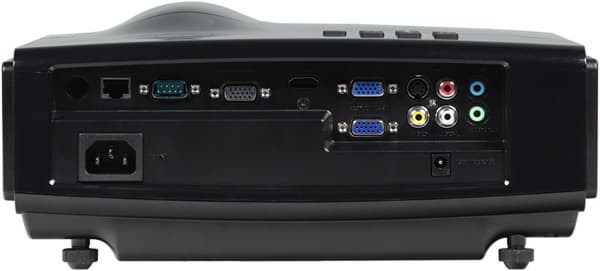

Также на задней панели можно обнаружить разъем питания. Разъем для замка Кенсингтона —- на левом боку ближе к задней ножке.
Решетка динамика — на днище. ИК-приемников два — спереди и сзади.
Передняя ножка с зубчатой рейкой позволяет немного приподнять переднюю часть проектора, а две задние ножки, выкручивающиеся из корпуса (примерно на 15 мм), позволят устранить небольшой перекос при настольном размещении проектора. В днище проектора вделаны 3 металлические втулки с резьбой — к ним крепится потолочный кронштейн. Проектор практически не имеет вступающих частей, за исключением объектива, который не только выходит за габариты корпуса, но и оснащен сильновыпуклой передней линзой. При хранении и транспортировки эту линзу защищает прочная пиалообразная пластиковая крышечка, прикрепленная резиновым поводком к корпусу.
Пульт

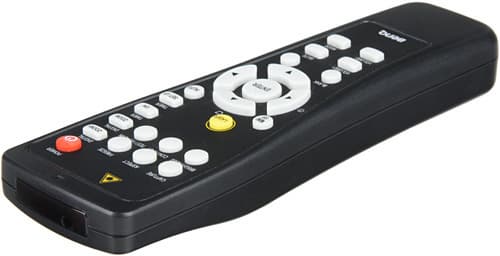

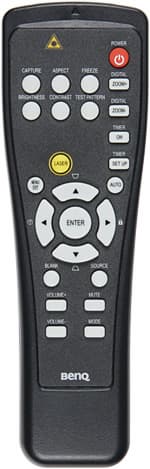

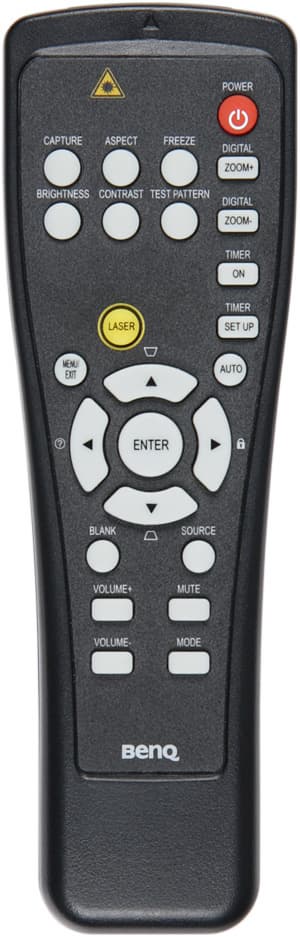

Корпус пульта изготовлен из матово-черного пластика. Большинство кнопок совсем не крупные и имеют очень-очень мелкие подписи. Блоком курсорных кнопок пользоваться удобно. Пульт оснащен встроенной лазерной указкой, включающейся кнопкой LASER.
Меню и локализация

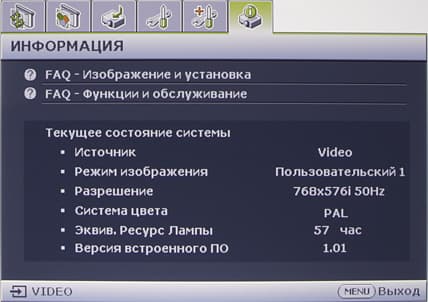

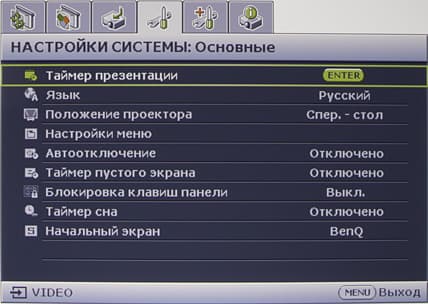

В меню используется ровный читаемый шрифт без засечек. Навигация удобная. Запоминается последняя страница верхнего уровня, к которой обращался пользователь. При настройке параметров изображения меню остается на экране, что несколько затрудняет оценку происходящих изменений. Хорошо хоть две кнопки пульта (BRIGHTNESS и CONTRAST) выводят на экран не загораживающие картинку ползунки с настройками яркости и контрастности.
Есть русская версия экранного меню.
Перевод на русский язык вполне адекватный. Некоторую помощь неопытным пользователям, возможно, окажет встроенная иерархическая справка.
С международного сайта компании можно скачать русскую версию руководства, на русском сайте на момент написания статьи была почему-то только румынская версия.
Коммутация

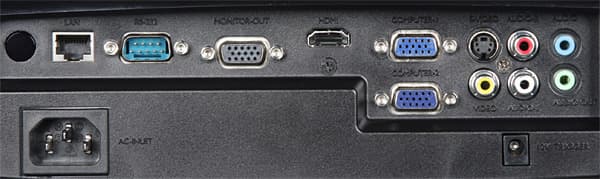

Разъемы доступны, но подписи к ним абсолютно нечитаемые. VGA-входы совместимы и с компонентными цветоразностными видеосигналами (потребуется соответствующий переходник на 3 RCA). Аудиовходов — два гнездо 3,5 мм миниджек и пара RCA. Звук на внешнюю аудиосистему выводится через второе гнездо 3,5 мм миниджек. Для передачи видеосигналов с первого VGA-входа на внешний монитор предназначен VGA-разъем серого цвета. Несколько нестандартным решением выглядит использование коаксиального (с центральным штырьком) разъема для подключения экрана с электромеханическим приводом. Питание на проектор подается через стандартный трехштырьковый разъем. Меню выбора источников изображения выводится при нажатии на кнопки SOURCE на корпусе и на пульте.

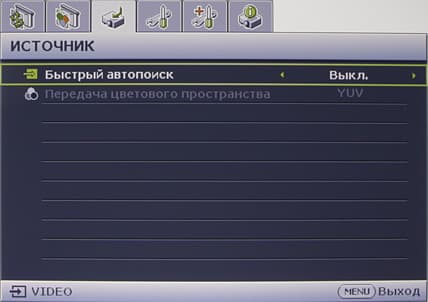

Есть отключаемый автоматический поиск активного подключения.
Проектором, видимо, можно дистанционно управлять по интерфейсу RS-232. По крайней мере, в качестве опции предлагается соответствующий кабель, останется только найти список команд и настройки протокола. Также посредством RS-232 производится обновление микропрограммы проектора. Альтернативный интерфейс для дистанционного управления — это стандартный порт Ethernet под витую пару.

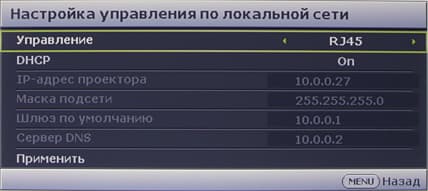

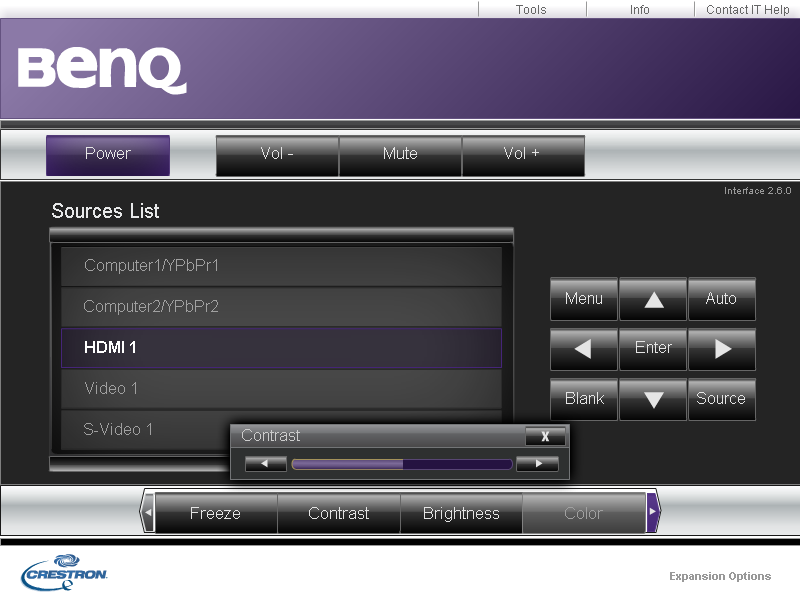

Для контроля и управления подойдет любой браузер, но обязательно с поддержкой Shockwave Flash, в котором нужно открыть страницу встроенного в проектор WEB-сервера.
Управление проекцией

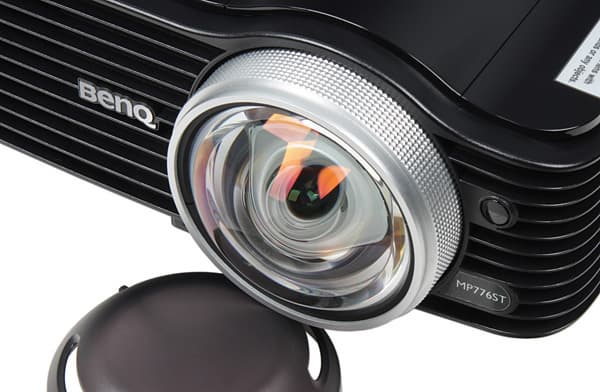

Проектор оснащен сверхширокоугольным объективом с фиксированным фокусным расстоянием. Фокусировка изображения на экране осуществляется с помощью ребристого кольца на объективе. Положение объектива относительно матрицы настроено так, что нижний край изображения находится чуть выше оси объектива (примерно на 7,5% от высоты проекции). В проекторе есть функции ручной и автоматической цифровой коррекции вертикальных трапецеидальных искажений (+/-30°). Настройку проекции может облегчить встроенный тестовый шаблон.
Режимов геометрической трансформации три: 4:3 — вывод на весь экран, 16:9 — вывод в формате 16:9 с черными полосами сверху и снизу и Реальн. — отображение пиксель-в-пиксель в случае сигналов с разрешением равным или меньшим XGA. В режиме Авто проектор сам выбирает между режимами 4:3 и 16:9. Доступность режимов определяется типом подключения и характеристиками видеосигнала.
Есть цифровое увеличение с возможностью сдвига области увеличения. Кнопка BLANK временно выключает проекцию, при этом если параметру Таймер пустого экрана присвоено одно из фиксированных значений, то проекция автоматически возобновиться через заданный интервал времени. Звук отключается кнопкой MUTE, а кнопка FREEZE переводит проектор в режим стоп-кадра.
Проектор допускает настольное и потолочное размещение и может работать как в режиме фронтальной проекции, так и на просвет. Очень короткофокусный объектив определяет способ размещения при фронтальной проекции — только перед зрителями.
Настройка изображения

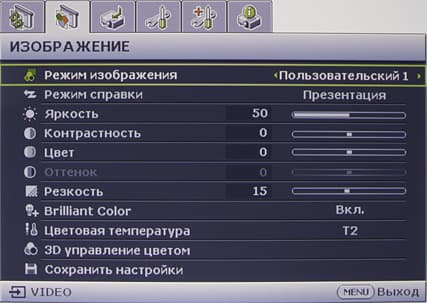

В проекторе имеется несколько предустановленных режимов с фиксированными настройками изображения и два пользовательских режима (Пользовательский 1 и 2). При выборе двух последних, взяв за основу один из профилей (список Режим справки), можно корректировать картинку с помощью стандартных настроек: Яркость, Контрастность, Цвет (насыщенность), Оттенок и Резкость (контурная резкость).
Кроме того, на цветовой баланс влияют режим Brilliant Color и профиль Цветовая температура, доступный почему-то только при включенном Brilliant Color. Продвинутые пользователи могут воспользоваться функцией 3D управление цветом — раздельной регулировкой оттенка, насыщенности и яркости шести основных цветов.

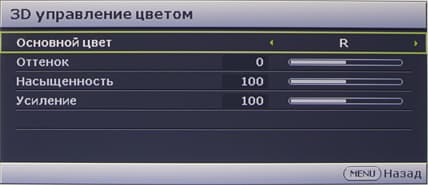

Параметр Цвет стены позволяет несколько скомпенсировать искажения цветов при проекции на цветную (светло-желтую, розовую, светло-зеленую и синюю) или черную стену/доску. Яркость лампы и шум от вентиляции можно понизить, присвоив параметру Режим лампы значение Экономичный. Дополнительно к пользовательским профилям проектор автоматически запоминает некоторые настройки изображения для каждого видеовхода.
Дополнительные возможности

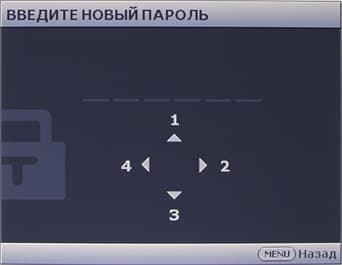

Для исключения несанкционированного использования проектора служат блокировка кнопок на корпусе проектора и защита паролем доступа к проектору — комбинация из 6-ти нажатий на курсорные стрелки, универсальный пароль в руководстве не приведен.
Есть функция автоматического отключения проектора после заданного интервала отсутствия сигнала или просто по истечении заданного периода. В случае жесткого лимита на длительность презентации в помощь докладчику можно включить таймер презентации.

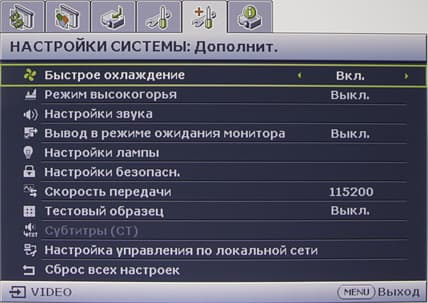

При включении функции Быстрое охлаждение проектор при выключении увеличивает обороты вентиляторов, что уменьшает время на охлаждение лампы до безопасной температуры.

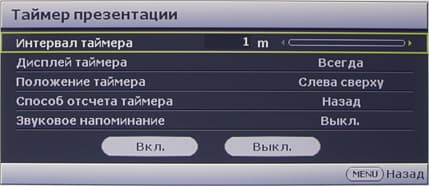

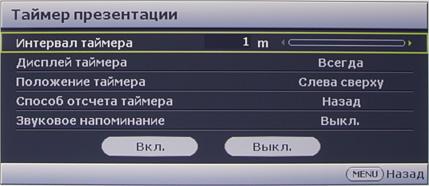

О том, что лампа остыла, и проектор уже можно отключать от сети, сигнализирует звуковой сигнал (отключаемый в меню). Проектор может отображать субтитры, передаваемые с некоторыми типами видеосигналов.
Измерение яркостных характеристик
Измерения светового потока, контрастности и равномерности освещения проводились по методике ANSI, подробно описанной тут.
Так как у нас нет возможности корректно измерять освещенность экрана при больших углах падения света, то мы ограничились приблизительной оценкой светового потока, измерив освещенность только в центре экрана. Результаты измерений для проектора BenQ MP776 ST:
| Световой поток / Световая отдача по цвету (цветовая яркость) | |
| (1) Профиль sRGB, Brilliant Color выкл., низкая яркость | 1070 / 1070 лм |
| (2) Профиль sRGB, Brilliant Color вкл., низкая яркость | 1700 / 1070 лм |
| (3) Профиль Динамический, Brilliant Color вкл., низкая яркость | 3430 / 1130 лм |
| (4) Профиль Динамический, Brilliant Color вкл., высокая яркость | 3640 / 1190 лм |
Видимо, максимальный световой поток если и отличается от паспортного значения, то ненамного. Также мы измерили контрастность, измеряя освещенность в центре экрана для белого и черного поля, т.н. контрастность full on/full off.
| Режим | Контрастность full on/full off |
| (1) | 845:1 |
| (2) | 1330:1 |
| (3) | 2100:1 |
| (4) | 2100:1 |
Проектор оснащен светофильтром с шестью сегментами: широкие красный, зеленый и синий, средние прозрачный и желтый и узкий голубой (cyan). (Описание технологии DLP и Brilliant Color можно посмотреть тут.) За счет прозрачного, желтого и голубого сегментов и использования промежутков между сегментами повышается яркость белого поля при включении режима Brilliant Color в явном виде в пользовательском профиле. Аналогично при включении режима Brilliant Color указанные сегменты участвуют в формировании соответствующих им и ряда других цветов. Разумеется, увеличение яркости белого, желтого и других цветов относительно, например, чистых красного, зеленого и синего ухудшает цветовой баланс. При выключении режима Brilliant Color баланс выравнивается. Однако при этом сильно понижается освещенность белого поля, а освещенность черного поля практически не меняется, что, в частности, приводит к значительному снижению контраста. Два спектра, полученные для белого поля, наглядно демонстрируют прирост яркости при включении режима Brilliant Color. Приведенные спектры красного, зеленого и синего полей (линии соответствующих цветов) соответствуют профилю sRGB (по вертикальной оси отложена яркость, по горизонтальной — длина волны):
Brilliant Color. выкл.
Brilliant Color. вкл.

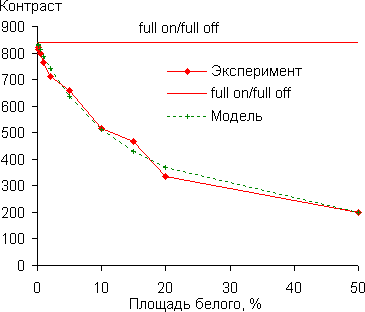

Для оценки реального контраста в кадре при различных площадях белых полей мы провели серию дополнительных измерений с использованием набора шаблонов. Подробности описаны в статье про Sony VPL-HW15.
Видно, что по мере увеличения площади белого контрастность быстро падает, но первая точка (0,1% белого) близка к значению full on/full off. Простая модель (приведена в статье про Sony VPL-HW15) хорошо совпадает с полученными данными.

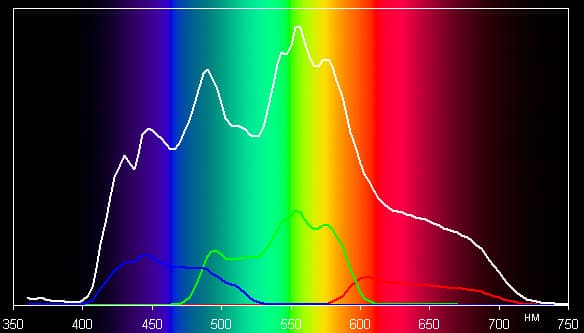

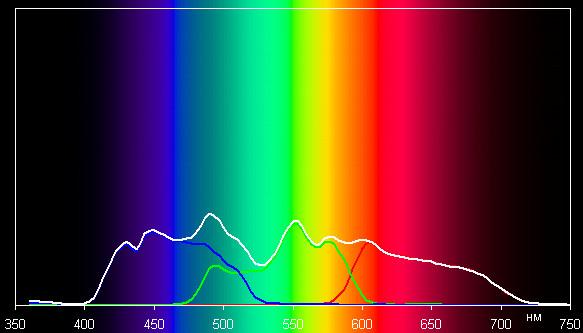

Судя по графикам яркости от времени, частота чередования сегментов составляет 120 Гц при кадровой развертке в 60 Гц, т.е. светофильтр имеет скорость 2x. Эффект «радуги» заметен. Как и во многих DLP-проекторах для формирования темных оттенков используется динамическое смешение цветов (дизеринг).

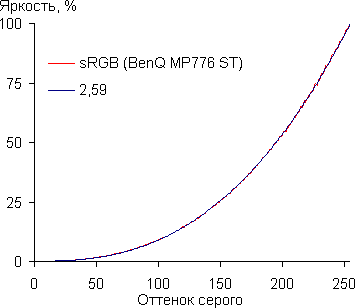

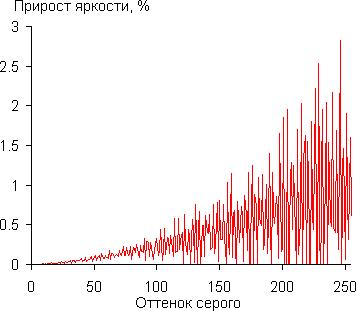

Для оценки характера роста яркости на шкале серого мы измерили яркость 256-ти оттенков серого (от 0, 0, 0 до 255, 255, 255). График ниже показывает прирост (не абсолютное значение!) яркости между соседними полутонами (при HDMI-подключении).
Тенденция роста прироста яркости сохраняется во всем диапазоне, но не всегда каждый следующий оттенок значимо ярче предыдущего, а несколько самых темных оттенков серого неотличимы от черного. Аппроксимация полученной гамма-кривой (для профиля sRGB) дала значение показателя 2,59, что выше стандартного значения 2,2.
В режиме высокой яркости потребление электроэнергии составило 320 Вт, в режиме пониженной яркости — 303 Вт, в режиме ожидания — 0,9 Вт.
Звуковые характеристики
Шум от системы вентиляции умеренный.
Внимание! Приведенные значения уровня звукового давления получены по нашей методике, и их нельзя напрямую сравнивать с паспортными данными проектора.
| Режим | Уровень шума, дБА | Субъективная оценка |
| Высокой яркости | 40,5 | Умеренно громко |
| Пониженной яркости | 36 | Тихо |
Видимо, у нас на тестировании был предпродажный экземпляр с неработающим динамиком. По крайней мере, никаких звуков, кроме шума вентиляции, от проектора мы получить не смогли.
Тестирование видеотракта
VGA-подключение

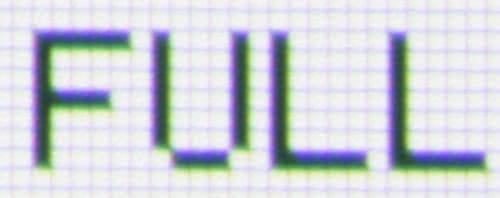

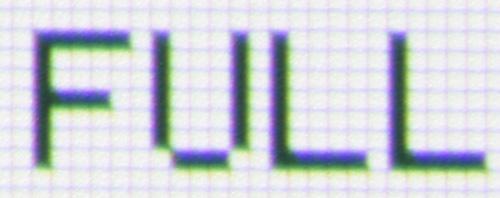

При VGA-подключении на шкале серого различаются оттенки от 0 до 255. Четкость высокая. Тонкие цветные линии толщиной в один пиксель выводятся без потери цветовой четкости.
DVI-подключение
Для тестирования DVI-подключения мы использовали кабель-переходник с DVI на HDMI. Качество изображения высокое. Белое поле немного темнеет к верхним углам, черное поле воспринимается равномерным. Геометрия практически идеальная (прогибом верхнего края внутрь на 1-2 мм на 1,5 метра ширины можно пренебречь). Равномерность цветового оттенка на шкале серого хорошая, но несколько самых темных оттенков неотличимы от черного. Тонкие цветные линии толщиной в один пиксель выводятся без потери цветовой четкости. Ширина цветной каймы на границах объектов, обусловленная наличием хроматических аберраций у объектива, не превышает 1/3 пикселя.
Равномерность фокусировки высокая.
HDMI-подключение
HDMI-подключение тестировалось при подключении к Blu-ray-плееру Blu-ray-плеера Sony BDP-S300. Поддерживаются режимы 480p, 576p, 720p, 1080i и 1080p@50/60 Гц. Картинка четкая, цвета при отключении Brilliant Color. правильные. Слабые градации оттенков в тенях и на светлых участках изображения хорошо различаются (завал в тенях не выходит за безопасные границы). Яркостная и цветовая четкости ограничены разрешением видеосигнала и физическим разрешением проектора, а не качеством видеотракта.
Работа с источником композитного и компонентного видеосигнала
Четкость изображения хорошая. Тестовые таблицы с градиентами цветов и со шкалой серого не выявили каких-либо артефактов изображения. Слабые градации оттенков в тенях и на светлых участках изображения хорошо различаются (завал в тенях не выходит за безопасные границы).
Функции обработки видеосигнала
В случае чересстрочных сигналов проектор пытается правильно составить кадр из смежных полей. Проектор с переменным успехом справился как с нашими тестовыми фрагментами с двигающимися мирами (преобразование 2-2 для PAL 25 кадр/с и NTSC 30 кадр/с) и хорошо с рядом тестовых фрагментов с диска HQV (кадры восстанавливались для NTSC с чередованием полей 3-2 при 24 кадр/с исходно). Сигнал 1080i выводится по полям. При масштабировании из низких разрешений выполняется некоторое сглаживание границ объектов.
Определение задержки вывода
Задержка вывода изображения относительно ЭЛТ-монитора составила около 25 мс при VGA- и 26 мс при HDMI(DVI)-подключении. Эта незначительная величина задержки.
Оценка качества цветопередачи
Для оценки качества цветопередачи использовали спектрофотометр X-Rite ColorMunki Design и комплект программ Argyll CMS (версия 1.1.1).
Даже при выборе профиля sRGB цветовой охват немного отличается от sRGB:

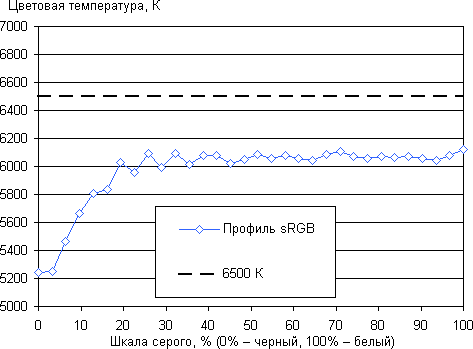

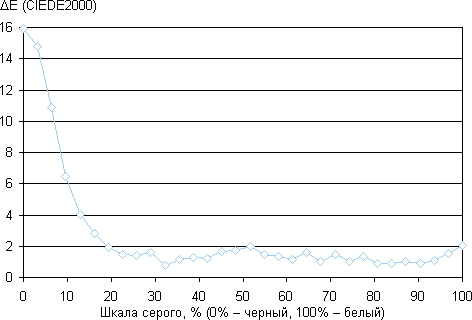

Однако цветовая температура на шкале серого близка к стандартным 6500 К, и отклонение от спектра абсолютно черного тела на большей части шкалы серого минимальное:
То есть для получения достоверных цветов достаточно выбрать профиль sRGB и отключить Brilliant Color.
Тестирование в стереоскопическом режиме
Судя по доступной на сайте производителя информации, данный проектор с микропрограммой от версии 1.01 и старше поддерживает работу в стереоскопическом режиме с очками DLP-Link (синхронизация по самому изображению) и с набором 3D Vision. Мы имели возможность протестировать только работу с NVIDIA 3D Vision. 120 Гц на вход при 1024 на 768 поддерживает как HDMI-, так и VGA-вход, но, по всей видимости, DLP-Link синхронизируются только при VGA-подключении, а при просмотре с помощью NVIDIA 3D Vision при HDMI-подключении наблюдается значительное нарушение синхронизации перекрывания глаз и вывода кадров, в результате чего объекты имеют паразитные контуры. Таким образом, полноценная поддержка стереоскопического режима имеется только при VGA-подключении. Дополнительно этот режим нужно включить в меню (настройка Синхр. 3D), при этом все настройки изображения на второй странице меню становятся недоступными, а режим Brilliant Color принудительно выключается, что заметно снижает яркость белых участков.

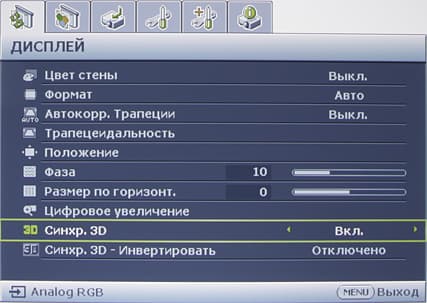

Параметр Синхр. 3D - Инвертировать, видимо меняет местами глаза в случае использования DLP-Link, на работу с NVIDIA 3D Vision он никак не влияет. Заметим, что компания NVIDIA всячески препятствует использованию не сертифицированных ей устройств с поддержкой 120 Гц на вход — мало того, что уже в первом обновлении драйвера 3D Vision заблокирована недокументированная возможность настройки синхронизации, так начиная с версии 1.20 вообще нельзя включить 3D-режим для устройств не из списка на сайте NVIDIA. Особенно огорчает тот факт, что старые версии драйверов 3D Vision несовместимы с новыми версиями драйверов для видеокарт от NVIDIA.
Мы тестировали работу в стереоскопическом режиме с драйверами 3D Vision 1.15, 1.11 и с самой младшей версией, доступной на сайте NVIDIA — 1.10 beta. Наилучшее разделение для глаз было как раз в случае версии 1.10 beta — объекты не имели паразитных контуров вообще. С этой версией можно без ограничений смотреть в стереоскопическом режиме кинофильмы, фотографии и играть в некоторые игры, но поддержка части игр или включена, или улучшена в более свежих версиях 3D Vision, а с ними разделение для глаз хуже, что проявляется в виде паразитных контуров, иногда заметных, иногда нет. Отметим, что в стереоскопическом режиме яркость изображения сильно понижается: от отключения Brilliant Color — в 1,6 раза, из-за поглощения на стеклах очков — в 3 раза, из-за временного разделения для глаз — 2 раза, итого минимум в 9,6 раз, что с одной стороны вынуждает использовать хорошее затемнение, с другой — из-за низкой яркости стробирование изображения и эффект «радуги» становятся менее заметными.
Выводы
Проектор BenQ MP776 ST обеспечивает яркое изображение хорошего качества и большого размера при минимальном расстоянии до экрана. Типичную функциональность расширяет поддержка входного сигнала с кадровой частотой до 120 Гц включительно и стереоскопического режима работы совместно с активными затворными очками DLP-Link и NVIDIA 3D Vision.
Достоинства:
- Сверхширокоугольный объектив отличного качества
- Поддержка 120 Гц на вход и стереоскопического режима
- Высокая яркость
- Хорошая цветопередача при выключенном Brilliant Color
- Пульт ДУ с лазерной указкой
- Русифицированное меню
- Таймер презентации
Недостатки:
- Значимых нет
Экран Draper Ultimate Folding Screen 62"x83" предоставлен компанией CTC CAPITAL | Blu-ray-плеер Sony BDP-S300 предоставлен компанией SONY Electronics |
