Radeon R9 290X в исполнении Gigabyte

Gigabyte Radeon R9 290X 4096 МБ 512-битной GDDR5 PCI-E


Содержание

  1. Введение
  2. Особенности видеокарт
  3. Конфигурации стенда, список тестовых инструментов
  4. Результаты тестов
  5. Выводы


Итак, новый 2014 год наступил, северное полушарие оттянулось по-полной, зажмурив глаза, потягивая в теплых домах или квартирах что-то удивительно вкусное, отвлекшись от дел, предвкушая наступление морозов, а потом и весны... Южное полушарие дразнило северное своими полуголыми нарядами в летнюю жару и изумительными открыточного вида пляжами, точно также оттягиваясь и не думая о предстоящей осени, ведь впереди еще минимум полтора месяца жары. На экваторе глазели и на тех, и на этих и скучали... Самое скучное место на Земле: там можно ставить елку в любое время — разницы не будет никакой.

К тому же на экваторе без кондиционера никак. А если еще поставить ускоритель, который греется до 100 градусов, а ревущий кулер выкачивает из системника горячий воздух? Тут уже одного кондиционера маловато, надо второй покупать. То ли дело на севере... Чукча в чуме, компьютер в чуме, только задняя часть системного блока направлена в чум, а передняя - наружу. Вот и естественное охлаждение, и кулер моментально стал тихим.

Но это все лирика. Отступление, так сказать. Намек на то, что мы сегодня будем вторично рассматривать топовый продукт AMD Radeon R9 290X, но теперь в коробке компании Gigabyte.

По традиции новичкам предлагаю ознакомиться со справочниками, помогающими разобраться в тонкостях выбора ускорителя и особенностях современных графических процессоров.

А много ли в этой карте от инженеров Gigabyte? Ответ будет ниже.

Плата

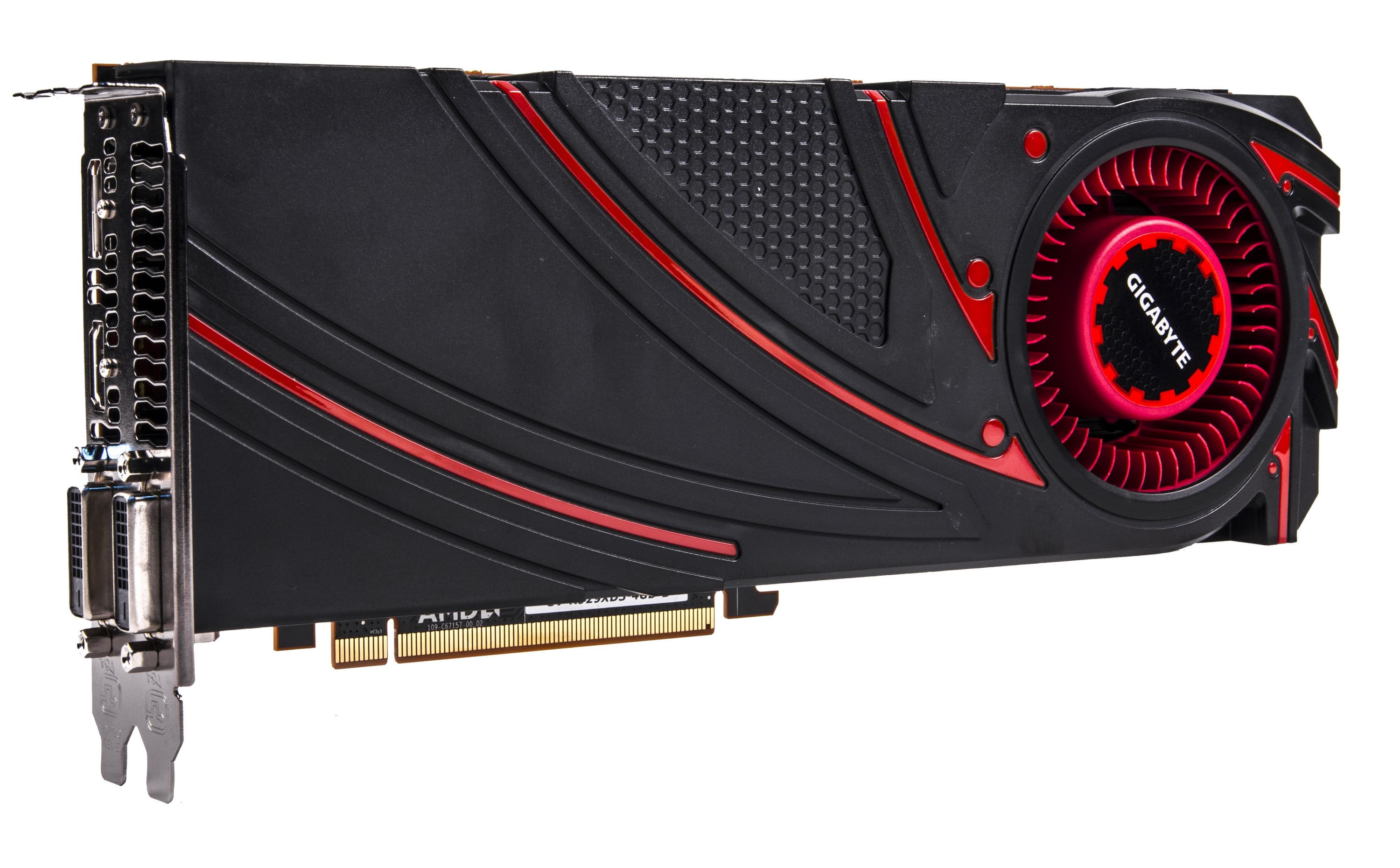

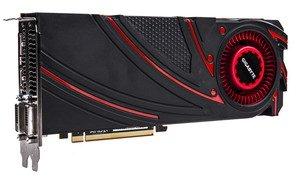

Gigabyte Radeon R9 290X 4096 МБ 512-битной GDDR5 PCI-E
  • GPU: Radeon R9 290X (Hawaii)
  • Интерфейс: PCI Express x16
  • Частота работы GPU (ROPs): 1000 МГц (номинал — 1000 МГц)
  • Частота работы памяти (физическая (эффективная)): 1250 (5000) МГц (номинал — 1250 (5000) МГц)
  • Ширина шины обмена с памятью: 512 бит
  • Число вычислительных блоков в GPU/частота работы блоков: 44/1000 МГц (номинал — 44/1000 МГц)
  • Число операций (ALU) в блоке: 64
  • Суммарное число операций (ALU): 2816
  • Число блоков текстурирования: 176 (BLF/TLF/ANIS)
  • Число блоков растеризации (ROP): 64
  • Размеры: 280×100×37 мм (видеокарта занимает 2 слота в системном блоке)
  • Цвет текстолита: черный
  • Энергопотребление (пиковое в 3D (Uber)/3D (Quiet)/в режиме 2D/в режиме «сна»): 299/245/48/3 Вт
  • Выходные гнезда: 2×DVI (Dual-Link/HDMI), 1×HDMI 1.4a, 1×DisplayPort 1.2
  • Поддержка многопроцессорной работы: CrossFire X (Hardware)

Gigabyte Radeon R9 290X 4096 МБ 512-битной GDDR5 PCI-E

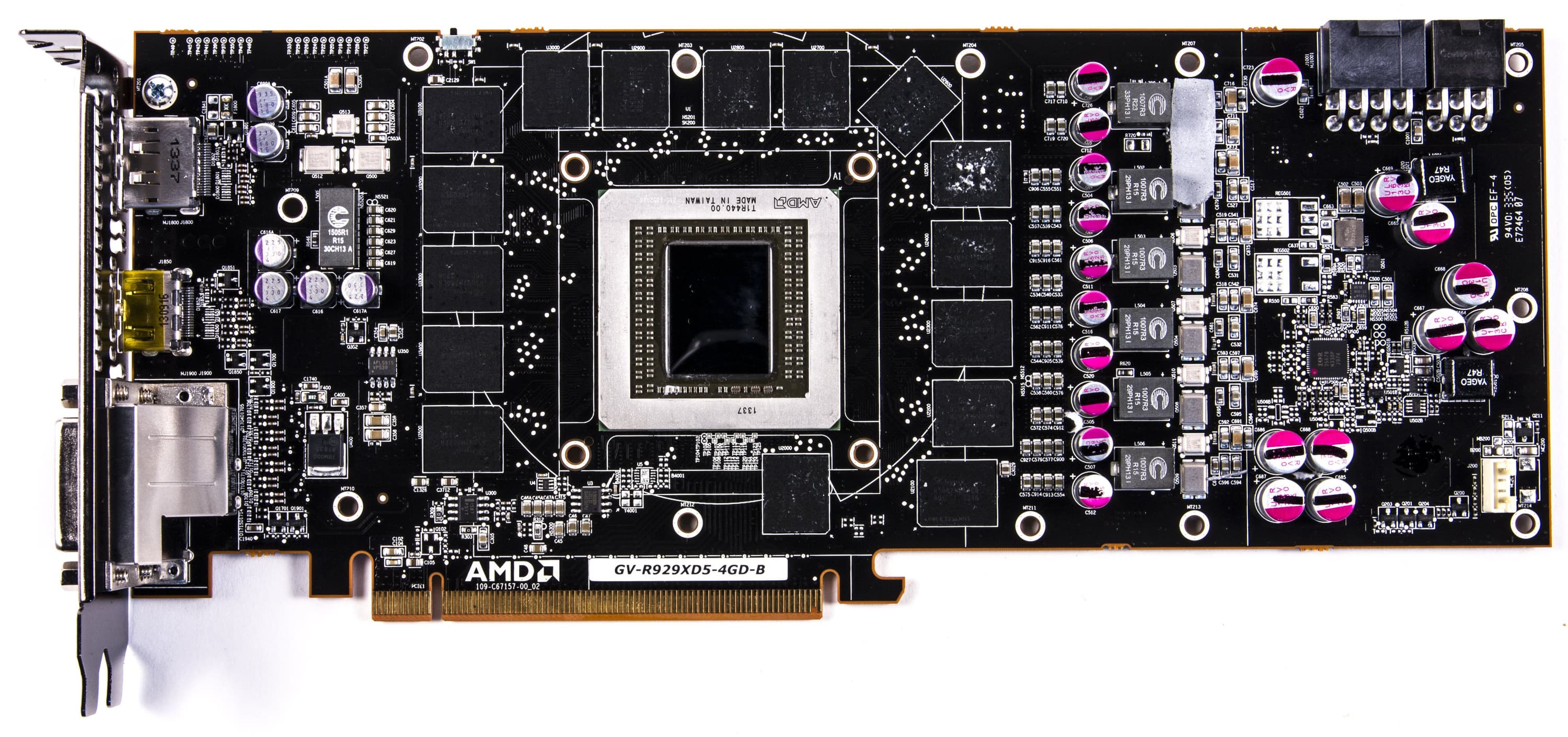

Карта имеет 4096 МБ памяти GDDR5 SDRAM, размещенной в 16 микросхемах (на лицевой стороне PCB).

Микросхемы памяти Hynix (GDDR5). Микросхемы рассчитаны на максимальную частоту работы в 1500 (6000) МГц.

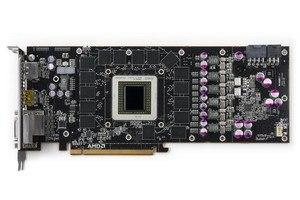

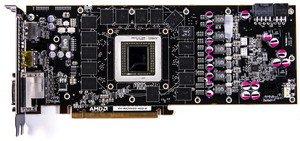

Сравнение с эталонным дизайном, вид спереди
Gigabyte Radeon R9 290X 4096 МБ 512-битной GDDR5 PCI-E Reference card AMD Radeon R9 290X

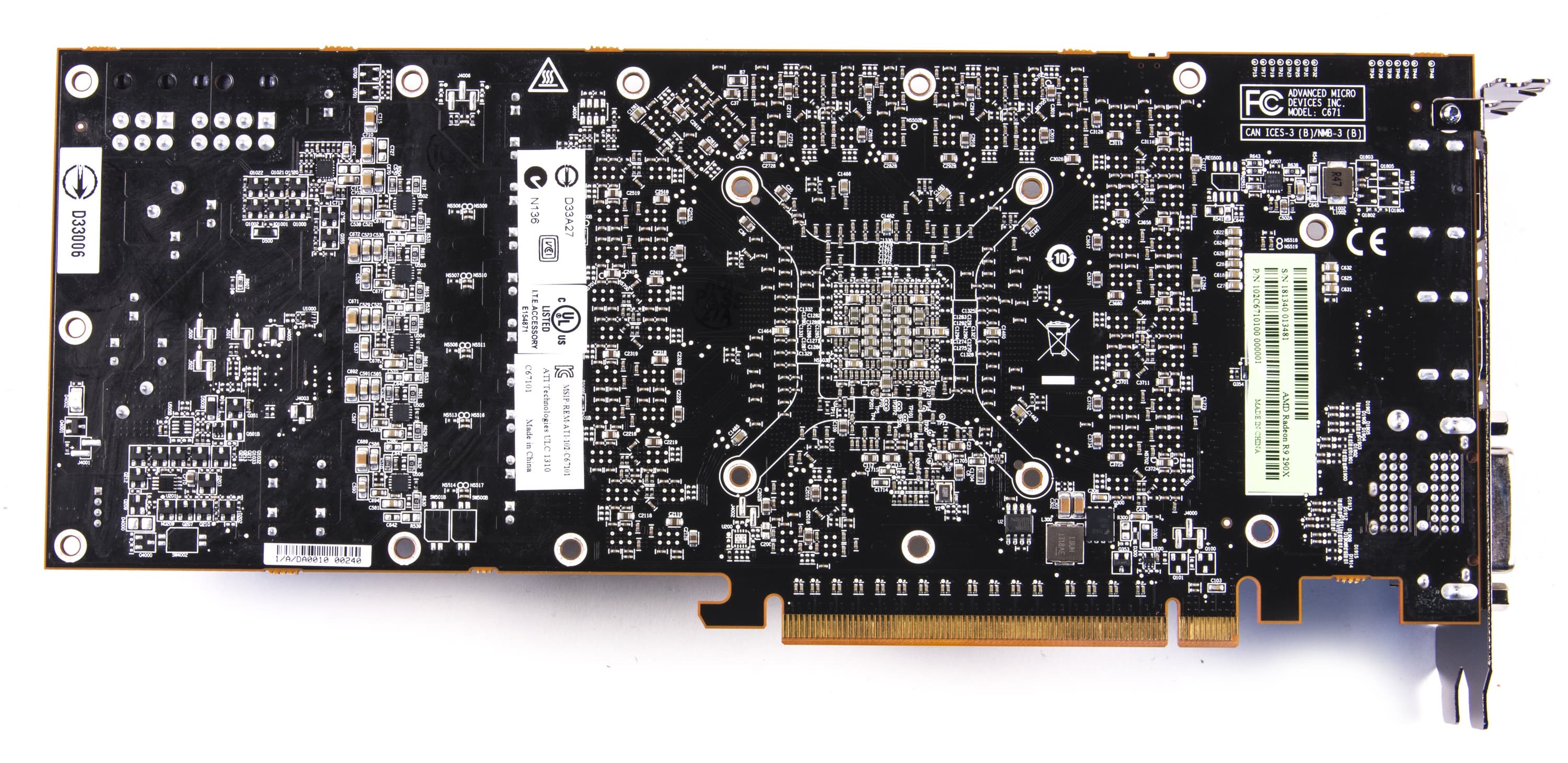

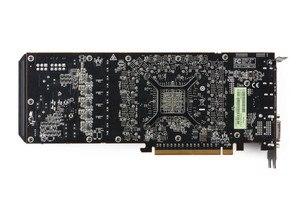

Сравнение с эталонным дизайном, вид сзади
Gigabyte Radeon R9 290X 4096 МБ 512-битной GDDR5 PCI-E Reference card AMD Radeon R9 290X

Мы видим по сути полную копию эталонного дизайна. Ядро окружено очень плотным кольцом микросхем памяти — 16 микросхем на одной стороне PCB! Казалось бы, можно было половину разместить на обороте. Но тогда создались бы проблемы для партнеров, которым пришлось бы искать варианты охлаждения микросхем памяти не только на лицевой, но и на оборотной стороне карты.

Система питания — 6-фазная, управляется цифровым контроллером IR 3567B, который обеспечивает работу PowerTune. 5 фаз отводится на питание ядра, а шестая — для микросхем памяти и прочей логики. Про PowerTune мы уже писали в первой части базовой статьи. Стоит заметить, что видеокарта имеет переключатель BIOS. По умолчанию установлен режим Quiet (тихий), который обеспечивает более тихую работу СО, однако с потерями в производительности (впрочем, явно несущественными). Можно переключиться на режим Uber (полноценный). Более детально мы уже изучали это решение в базовом материале.

Ускоритель имеет следующий набор гнезд вывода: 2 DVI (совместимы с выводом на HDMI) и по одному DisplayPort и HDMI (суммарно можно подключить 3 приемника с HDMI). Напомним, что ускорители AMD достаточно давно обладают собственными звуковыми кодеками для вывода звука по HDMI. А R9 290X к тому же поддерживает программируемый движок TrueAudio, который, впрочем, пока трудно назвать актуальным, так как нужна поддержка со стороны разработчиков игр. А будут ли они это делать, учитывая крайне малую распространенность движка — неизвестно.

Максимальные разрешения и частоты в 3D: 2560×1600@60 Гц — по цифровому интерфейсу (для DVI-гнезд с Dual-Link/HDMI). Также декларирована поддержка разрешения 4К, однако работоспособность на такого рода мониторах нами еще не проверялась.

AMD Radeon R9/R7/R6

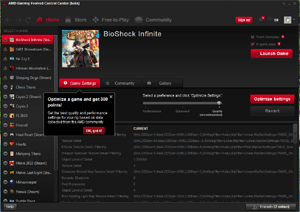

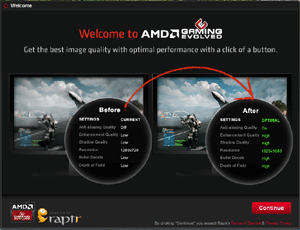

Стоит отдельно упомянуть новинку AMD: утилиту AMD Gaming Evolved Control Center, созданную компанией Raptr. Самую свежую версию можно скачать здесь. Это, по сути, аналог Nvidia Geforce Experience — программы, облегчающей настройки игр.

Суть в том, что утилита сканирует системные характеристики (аппаратные и программные, включая 3D-ускоритель) и ищет установленные на ПК игры. Затем отбирает те игры, которые способна оптимизировать (список постоянно пополняется), и предлагает пользователю оптимальные настройки, чтобы получить максимум отдачи от той или иной игры: выставление установок на максимум при условии сохранения высокой производительности (чтобы играбельность не пострадала).

Таким образом, пользователь, у которого нет времени или желания разбираться с настройками в той или иной игре, может довериться данной программе, получив хорошую производительность при максимально возможных для этого настройках по качеству. Это прекрасное дополнение даже для рассматриваемого сегодня ускорителя. Надеемся, что в дальнейшем данная программа будет включена в дистрибутивы драйверов, и любой пользователь сможет воспользоваться свежей версией AGECC без поиска в интернете.

Также стоит отметить, что программа синхронизируется с самыми популярными игровыми системами типа Steam, используя информацию с конкретного аккаунта игровой платформы для обеспечения полноты списка оптимизируемых игр с учетом их апдейтов и патчей.

Возвращаемся к карте.

Что касается возможностей по ускорению декодирования видео, в 2007 году мы проводили такое исследование, с ним можно ознакомиться здесь.

Карта требует дополнительного питания в виде двух разъемов: 8- и 6-контактного.

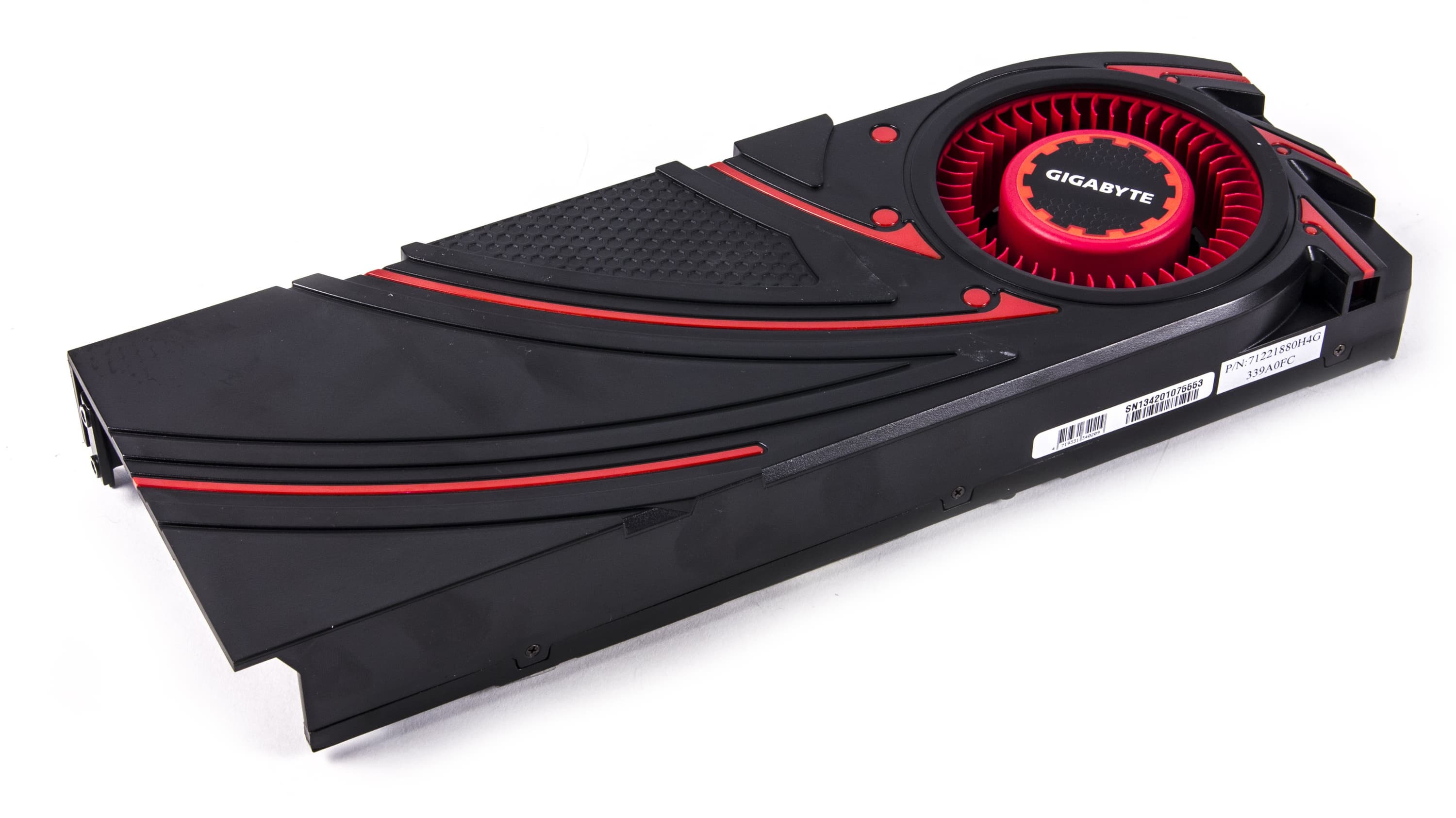

О системe охлаждения.

Gigabyte Radeon R9 290X 4096 МБ 512-битной GDDR5 PCI-E

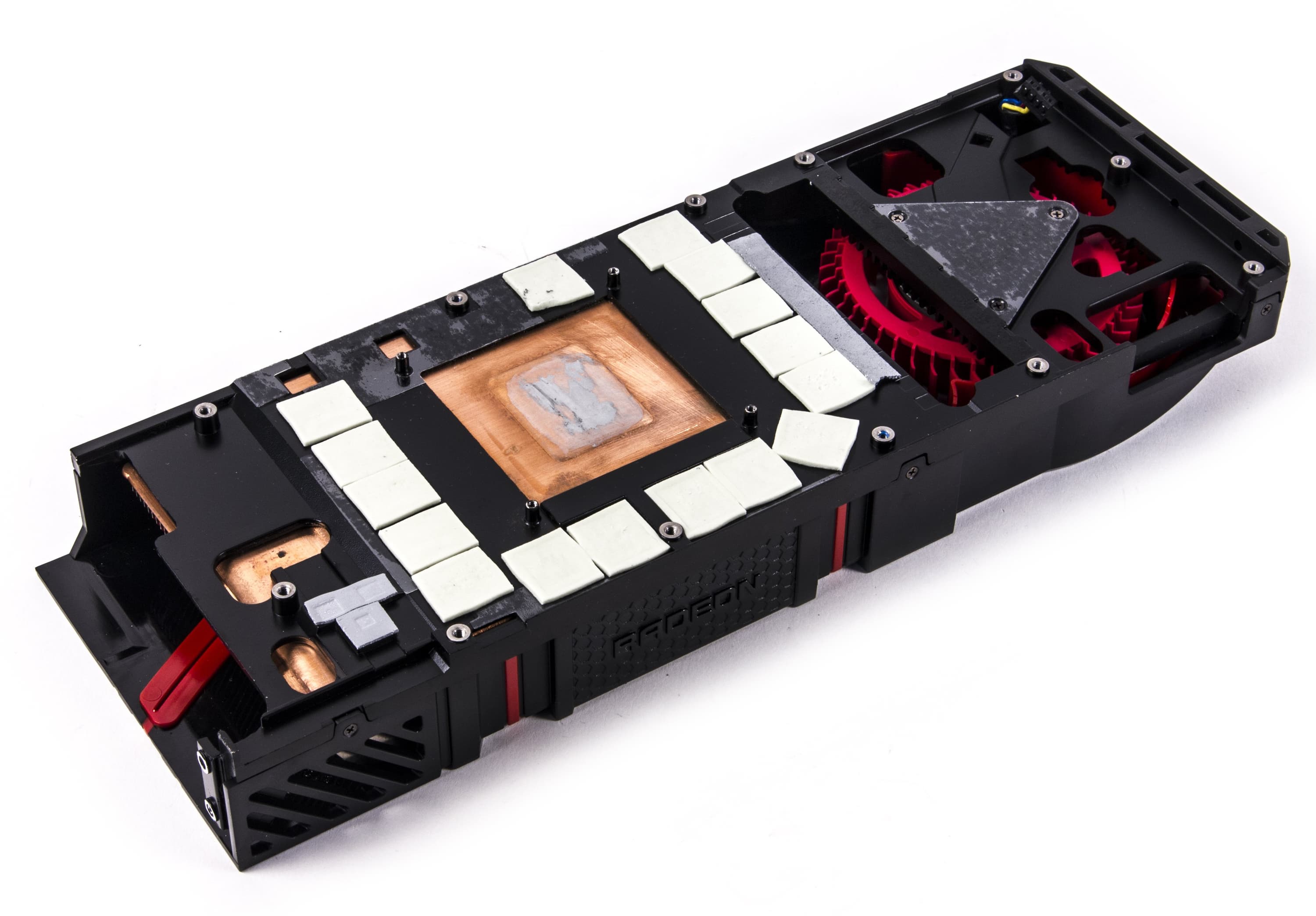

Система охлаждения базируется на испарительной камере, которая лежит в основе большого радиатора без тепловых трубок. Охлаждение последнего осуществляется с помощью цилиндрического вентилятора, расположенного в конце кулера.

Микросхемы памяти, как и силовые транзисторы, охлаждаются основным радиатором.

Стоит напомнить, что в Uber-режиме вентилятор шумит весьма ощутимо (частота вращения достигает 2900 и выше оборотов в минуту), да и в Quiet-режиме шум кулера весьма ощутим.

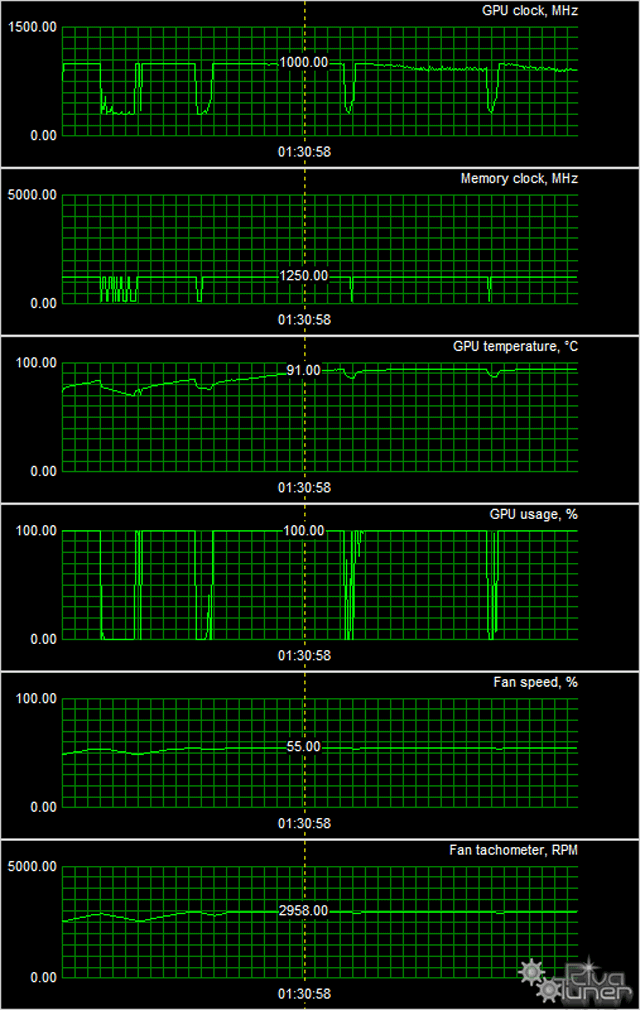

Мы провели исследование температурного режима с помощью утилиты EVGA PrecisionX (автор А. Николайчук AKA Unwinder) и получили следующие результаты:

Gigabyte Radeon R9 290X 4096 МБ 512-битной GDDR5 PCI-E

Мы видим, что после 6-часового прогона под нагрузкой максимальная температура составила 91 градус по ядру, что для такого рода ускорителя достаточно много — особенно с учетом кулера... мягко говоря, шумного.

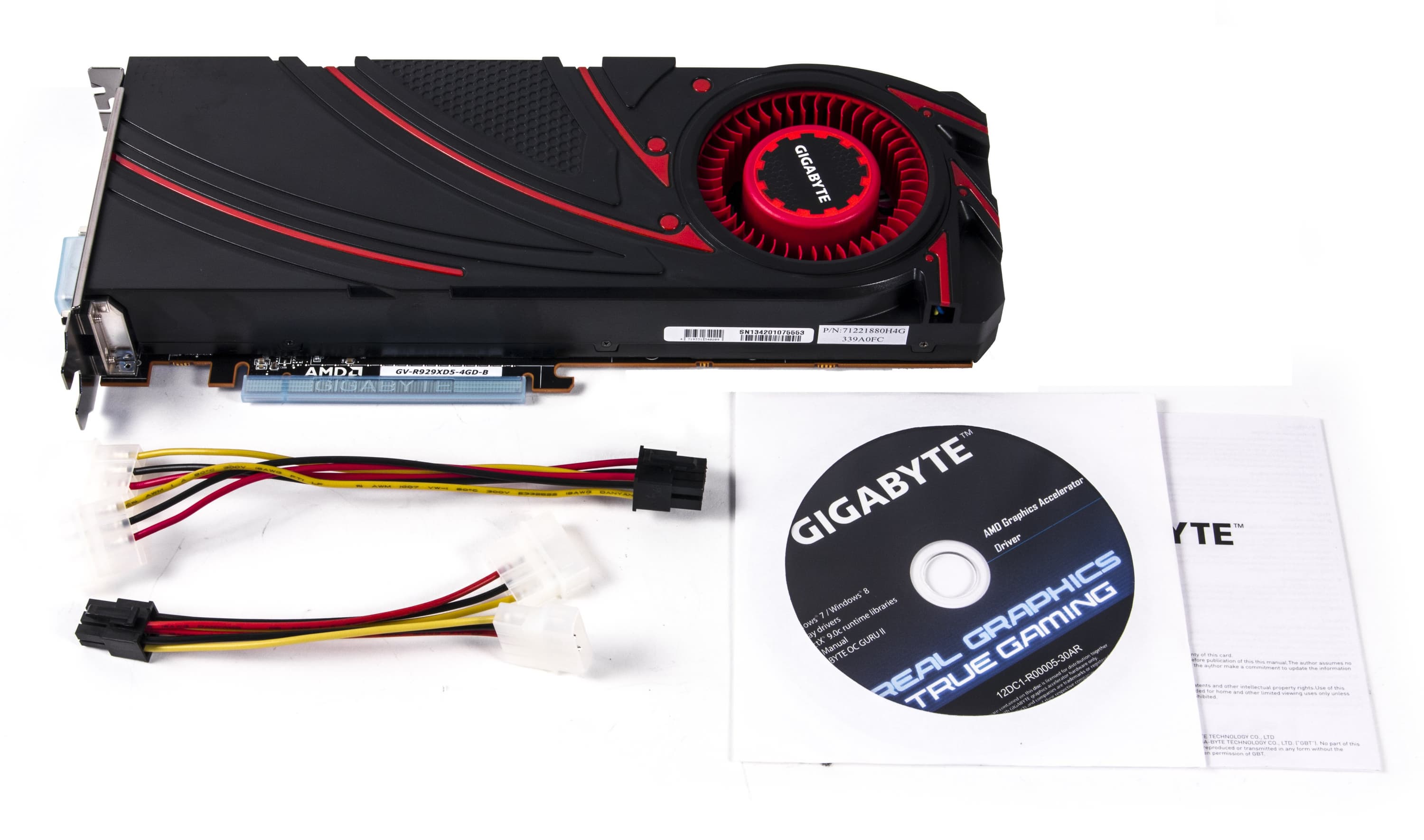

Теперь о комплектации.

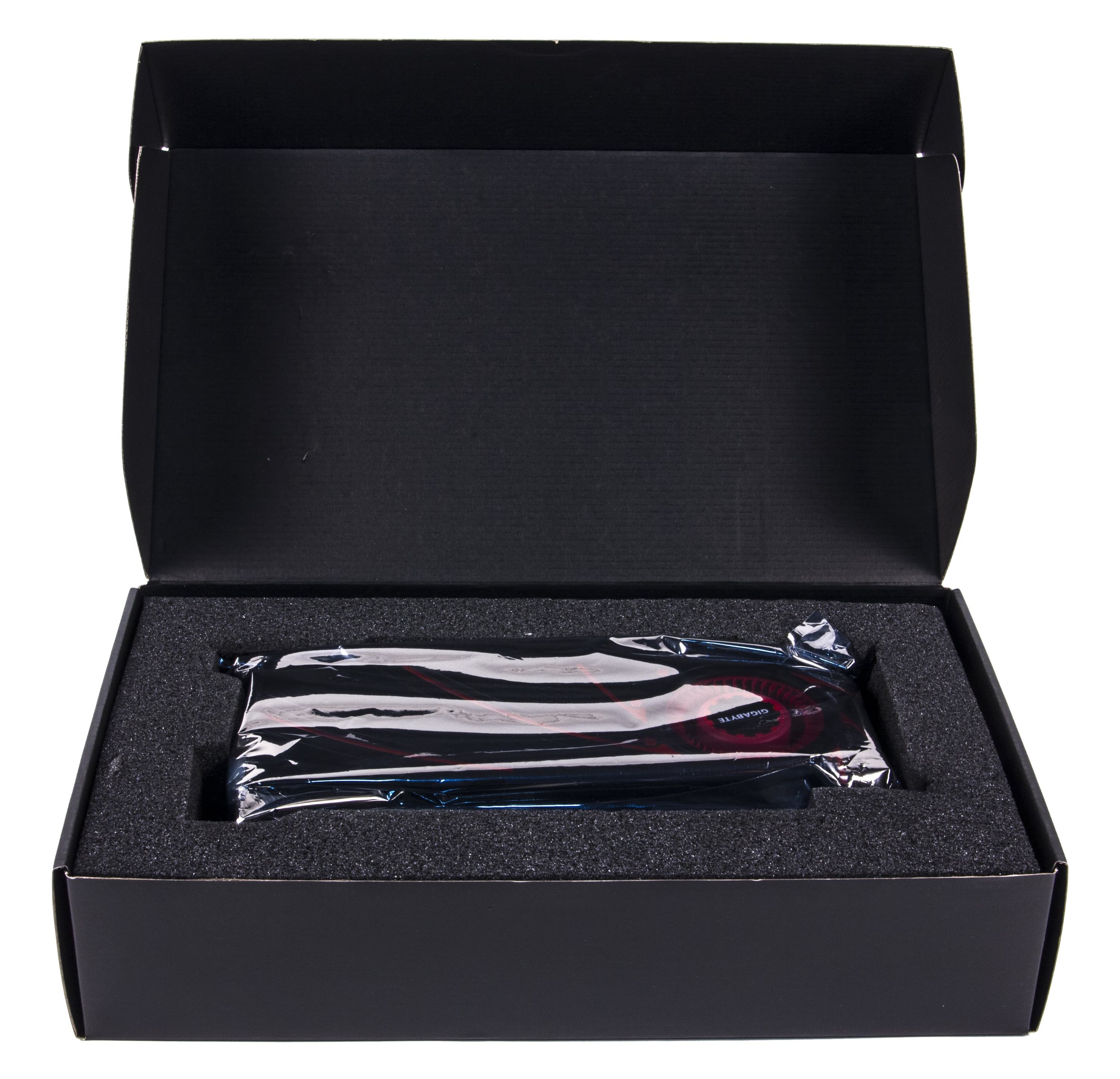

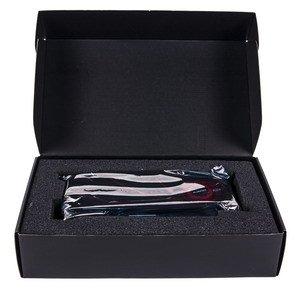

Базовый комплект поставки должен включать в себя: руководство пользователя, диск с драйверами и утилитами.

Gigabyte Radeon R9 290X 4096 МБ 512-битной GDDR5 PCI-E
Базовый комплект плюс разветвители питания на 8- и 6-контактные коннекторы.

Упаковка.

Gigabyte Radeon R9 290X 4096 МБ 512-битной GDDR5 PCI-E

Установка и драйверы

Конфигурация тестового стенда:

  • Компьютеры на базе процессора Intel Core i7-3960X (Socket 2011):
    • 2 процессора Intel Core i7-3960X (o/c 4 ГГц);
    • СО Hydro SeriesT H100i Extreme Performance CPU Cooler;
    • СО Intel Thermal Solution RTS2011LC;
    • системная плата Asus Sabertooth X79 на чипсете Intel X79;
    • системная плата MSI X79A-GD45(8D) на чипсете Intel X79;
    • оперативная память 16 ГБ DDR3 Corsair Vengeance CMZ16GX3M4A1600C9 1600 МГц;
    • жесткий диск Seagate Barracuda 7200.14 3 ТБ SATA2;
    • жесткий диск WD Caviar Blue WD10EZEX 1 TБ SATA2;
    • 2 SSD Corsair Neutron SSD CSSD-N120GB3-BK;
    • 2 блока питания Corsair CMPSU-1200AXEU (1200 Вт);
    • корпус Corsair Obsidian 800D Full-Tower.
  • операционная система Windows 7 64-битная; DirectX 11.1;
  • монитор Dell UltraSharp U3011 (30″);
  • монитор Asus ProArt PA249Q (24″);
  • драйверы AMD версии Catalyst 13.12; Nvidia версии 331.93

VSync отключен.

Результаты тестов: сравнение производительности

В качестве инструментария мы использовали:

  • Hard Reset (Flying Wild Hog) — DirectX 11.0, для тестирования использовался встроенный в игру бенчмарк, все настройки выставлены на максимальное качество.
    Благодарим компанию Nvidia за предоставление лицензионного продукта.

  • BioShock Infinite (Irrational Games/2K Games) — DirectX 11.0, для тестирования использовался встроенный в игру бенчмарк, все настройки выставлены на максимальное качество.
    Благодарим компанию AMD за предоставление лицензионного продукта.

  • 3DMark (2013) (FutureMark) — DirectX 11.1, настройки тестирования — Performance. Использовался набор тестов FireStrike (в результатах показаны graphics points только по этому набору тестов).

  • Aliens vs. Predator (2010) (Rebellion/SEGA), DirectX 11.0, настройки тестирования — Very High (запуск бенчмарка из меню).

  • Sniper Elite V2 (Rebellion Developments/505 Games) — DirectX 11.0, все настройки выставлены на максимальное качество. Бенчмарк запускался с помощью утилиты Adrenaline Sniper Elite V2 Benchmark Tool.

  • Crysis 2 Maximum (Crytek/EA), DirectX 11.0, настройки тестирования — Very High, используется уровень Central Park. Бенчмарк запускался с помощью утилиты Adrenaline Crysis 2 Benchmark Tool.

  • Unigine Valley Benchmark (Unigine) — DirectX 11.0, скачать здесь, настройки тестирования — Максимальные.
    Хотим отдельно поблагодарить коллектив компании Unigine за предоставление Advanced Edition бенчмарка.

  • Unigine Heaven Benchmark 2.5 Pro (Unigine) — DirectX 11.0, скачать здесь, настройки тестирования — High.
    Хотим отдельно поблагодарить коллектив компании Unigine и лично Александра Запрягаева за помощь в настройках работы бенчмарка.

  • Metro: Last Light (4A Games/Deep Silver) — DirectX 11.0, настройки тестирования — Super High, PhysX отключен (запуск бенчмарка в самой игре в виде отдельного файла).
    Благодарим компанию Nvidia за предоставление лицензионного продукта.

  • Metro 2033 (4A Games/THQ) — DirectX 11.0, настройки тестирования — Super High, PhysX отключен (запуск бенчмарка в самой игре в виде отдельного файла).
    Благодарим компанию Nvidia за предоставление лицензионного продукта.

  • Sleeping Dogs (United Front Games/Square Enix) — DirectX 11.0, для тестирования использовался встроенный в игру бенчмарк, все настройки выставлены на максимальное качество.

  1. BioShock Infinite
  2. Hard Reset
  3. Unigine Heaven Benchmark DirectX 11.0
  4. Aliens versus Predator (2010)
  5. Sniper Elite V2
  6. Unigine Valley Benchmark
  7. 3DMark FireStrike Graphics Marks
  8. METRO: Last Light
  9. Metro 2033
  10. Sleeping Dogs
  11. Crysis 2

Выводы

Анализ Рейтинга ускорителей iXBT.com. Он демонстрирует нам функциональность видеокарт друг относительно друга и нормирован по самому слабому ускорителю — Geforce GT 630 (то есть сочетание скорости и функций GT 630 приняты за 100%). Рейтинги ведутся по 36 ежемесячно исследуемых нами в рамках i3D-Speed акселераторам (методику рейтингования можно посмотреть в любом последнем выпуске i3D-Speed). Выберем из них группу карт для анализа, куда войдет исследуемый сегодня ускоритель, его аналог, работающий на номинальных частотах, ну и ближайшие конкуренты. И далее будем проводить анализ занятых позиции внутри этой группы. Для расчета рейтингов полезности я использовал цены из розничной продажи на конец декабря 2013 г, так что они могут не совпадать с теми, которые приведены в конце статьи (всегда актуальные и постоянно обновляемые).

Рейтинг 3D-ускорителей iXBT.com

Название ускорителя Рейтинг iXBT.com Рейтинг полез. Цена
06 GTX 780 Ti 3072 МБ, 875—1020/7000 1200 150 798
07 Gigabyte R9 290X 4096 МБ, 1000/1000/5000 Uber Mode 1170 166 704
08 R9 290X 4096 МБ, 1000/1000/5000 Uber Mode 1170 163 716
09 GTX Titan 6144 МБ, 837—876/6000 1120 102 1096
11 GTX 780 3072 МБ, 863—900/6000 1050 176 597
12 R9 290 4096 МБ, 947/947/5000 1040 193 540

Несмотря на то, что Geforce GTX 780 Ti оказался ожидаемо сильнее, чем 290X, у него и цена выше. Остальных соперников 290X «уложил на лопатки», однако надо смотреть на цены.

Что мы и сделаем, изучив Рейтинг полезности тех же карт (показатели предыдущего рейтинга делятся на цены соответствующих ускорителей):

Рейтинг полезности (возможности/цена)

Название ускорителя Рейтинг полез. Рейтинг iXBT.com Цена
23 R9 290 4096 МБ, 947/947/5000 193 1040 540
25 GTX 780 3072 МБ, 863-900/6000 176 1050 597
27 Gigabyte R9 290X 4096 МБ, 1000/1000/5000 Uber Mode 166 1170 704
28 R9 290X 4096 МБ, 1000/1000/5000 Uber Mode 163 1170 716
31 GTX 780 Ti 3072 МБ, 875-1020/7000 150 1200 798
35 GTX Titan 6144 МБ, 837-876/6000 102 1120 1096

Да, если брать ценовую нишу от 700 долларов и выше, то здесь R9 290X вне конкуренции, он одерживает уверенную победу. Но мы помним, что рекомендуемая цена была аж 500 долларов, а в таком случае по сравнению с тем же GTX 780 продукт AMD смотрится не очень привлекательно. К тому же у него шумный кулер. В общем, советую всем дождаться R9 290Х в виде оригинальных разработок партнеров AMD.

Итак:

Gigabyte Radeon R9 290X 4096 МБ 512-битной GDDR5 PCI-E представляет собой полную копию эталонной карты без каких-либо изменений. Следует напомнить, что это однопроцессорный флагман AMD, ускоритель трехмерной графики нового поколения, продемонстрировавший великолепную производительность. Да, у него имеется недостаток в виде шумной системы охлаждения, который особенно неприятно проявляется в Uber-режиме. Однако партнеры AMD (в том числе Gigabyte) уже начали выпуск подобных ускорителей собственного дизайна, и вскоре последует наш материал по еще одному продукту Gigabyte R9 290X уже с улучшенной СО. А данный ускоритель может быть полезен при условии достаточно низкой цены.

В качестве напоминания надо подчеркнуть, что разница в производительности между режимами Uber и Quiet очень сильно зависит от приложений и нагрузки на GPU: где-то разницы почти нет, а где-то она достигает 15%.

Что касается сопутствующих выходу нового ускорителя новых технологий, вроде, скажем, API Mantle, то мы будем следить за тем, насколько успешно все это будет внедряться на практике. Конечно же, внедрение этого API в движки ряда игр очень выгодно для AMD, поскольку позволит резко поднять производительность, чего будут лишены продукты конкурента Nvidia. Учитывая, что все выходящие игровые приставки нового поколения основаны на графических ядрах AMD, можно предположить, что разработчики игр (которые заинтересованы в высокой производительности игр для этих консолей) не станут открыто игнорировать новый API даже несмотря на то, что на рынке дискретных видеокарт доминируют продукты Nvidia.

Окончательное решение традиционно остается за нашими читателями (смотрите на цены ниже!).



Средняя текущая цена (количество предложений) в московской рознице:
Рассматриваемые карты Конкуренты
R9 290X — $431(33) GTX 780 Ti 3 ГБ — $518(11)
R9 290X — $431(33) GTX 780 — $662 (на 01.08.16)
R9 290X — $431(33) HD 7970 GHz — Н/Д(0)
R9 290X — $431(33) GTX Titan — Н/Д(0)
Gigabyte R9 290X — $435(10) R9 290X — $431(33)
