Активные стереоколонки JetBalance JB-361

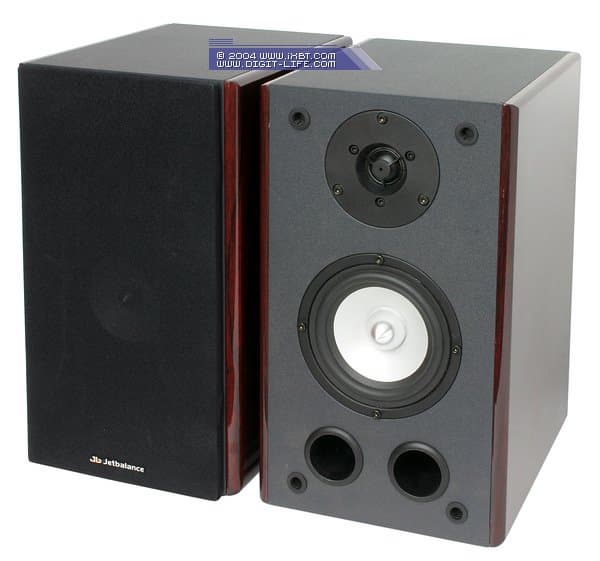

Внешний вид колонок JetBalance JB-361 отличается от своих аналогов, прежде всего, пулевидным колпачком СЧ-динамика и отделкой боковых панелей рояльным лаком. Находясь на рабочем столе, колонки с отражающими поверхностями выглядят очень привлекательно и стильно.

Акустическим оформлением колонок является схема с фазоинвертором. На каждой колонки предусмотрено по два отверстия ФИ, выведенных на переднюю панель. Однако один из портов фазоинвертора выполняет декоративную роль, так как отверстие с внутренней стороны заклеено наглухо.

Габариты колонок составляют 18 × 30 × 22 сантиметров. Корпус колонок изготовлен из фибролита. Толщина стенок равна 12 миллиметрам. Внутри корпуса никакого наполнителя не наблюдается.

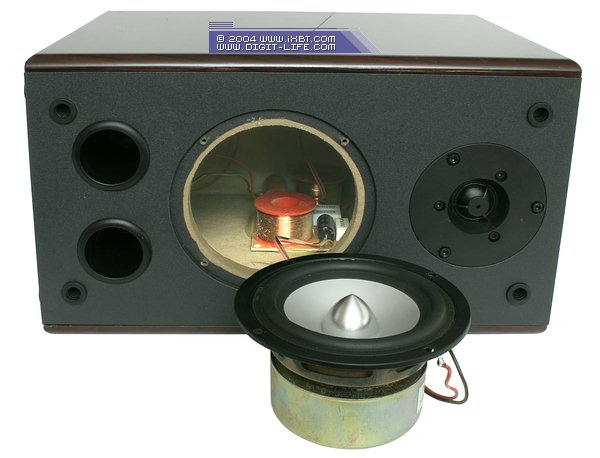

Диффузор среднечастотной головки изготовлен из бумаги. Его диаметр составляет всего 9 сантиметров. Гибкий подвес выполнен из очень мягкой резины. Стоит заметить, что передняя 18 см. панель позволяет использовать динамик с диффузором больших размеров. Магнитная система динамика имеет магнитное экранирование.

Подключение динамических головок осуществлено через кроссовер. Платка с распаянными дискретными элементами расположена на боковой панели и обильно залита клеем во избежание вибраций и призвуков.


Сравнительные графики АЧХ среднечастотного динамика, измеренные с применением кроссовера и без него

Диапазон воспроизводимых частот СЧ-головки довольно широкий и достигает высокочастотной области. На измеренном графике АЧХ можно видеть воспроизведение сигнала вплоть до 2 кГц. Наряду с этим, график АЧХ к высоким частотам имеет спад, а к 2 кГц отклонение амплитуды от максимума составляет 12 дБ.

При сравнении графиков, измеренных с применением НЧ-фильтра кроссовера и без него, можно видеть влияние фильтра на АЧХ СЧ-динамика. По крутизне спада АЧХ в 12 дБ/октаву можно определить, что используется фильтр второго порядка с частотой среза ~1,6-1,8 кГц.

В модели JB-361 применяются шелковые купольные твиттеры, акустически нагруженные на рупор конической формы. Диаметр купола составляет 2,5 сантиметра. Для нас довольно неожиданно было увидеть фазовыравнивающий колпачок на шелковой пищалке. Куда чаще подобные колпачки встречаются в пластиковых (майларовых) высокочастотниках.


Сравнительные графики АЧХ твиттера, измеренные с применением кроссовера и без него

Глядя на измеренные графики, можно видеть, что диапазон воспроизводимых частот пищалки тоже довольно широкий. Без применения кроссовера начинается от 800 Гц.

Применение фильтра второго порядка значительно сужает частотный диапазон пищалки, увеличивая крутизну спада АЧХ твиттера на 12 дБ/октаву, начиная ~ с 4 кГц. Таким образом, зная график АЧХ среднечастотника можно заранее предположить о провале в АЧХ в переходной зоне.


Общий график АЧХ колонки JetBalance JB-361

Что же, полученные результаты вполне ожидаемы. Неравномерность АЧХ в рабочем диапазоне частот колонки JetBalance JB-361 составляет ± 12 дБ. Как мы видим, в районе 2 кГц наблюдается провал, вследствие особенностей работы разделительных фильтров.

Интересно будет узнать, какая получится АЧХ колонки, если вообще убрать фильтры. Для этого мы соединили динамики параллельно в обход кроссовера.


Сравнительные графики АЧХ колонки JetBalance JB-361, измеренные с применением кроссовера и без него

В итоге мы получили довольно любопытные результаты. Неравномерность АЧХ в рабочем диапазоне уменьшилась до ±4 дБ, а провал в переходной зоне в районе 2 кГц полностью пропал.

На наш взгляд, расчет кроссовера для данной модели колонок произведен неудачно и приводит к недопустимому ухудшению АЧХ системы. При правильном расчете частот среза фильтров можно добиться согласованной работы динамиков и получить намного более ровную частотную характеристику. Напомним, что сильные провалы в АЧХ приводят к заметным искажениям тембра.


Спектрограммы гармонических искажений колонки JB-361, измеренные c применением кроссовера

Уровень искажений у колонок JB-361 невысокий и в среднем не превышает -36 дБ.


Спектрограммы гармонических искажений JB-361, измеренные без применения кроссовера

На спектрограммах гармонических искажений, измеренных без кроссовера, можно видеть увеличение уровня до — 30 дБ. Это закономерно и вызвано увеличением амплитуды сигнала на соответствующих частотах и одновременной работой динамиков в переходной зоне.

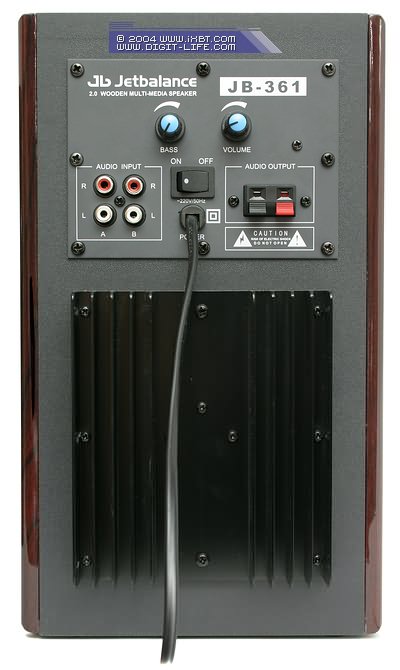

На задней панели колонки со встроенным усилителем расположены радиатор и панель управления. Помимо регулятора общей громкости, здесь имеется регулятор низких частот. Между тем, странно видеть отсутствие регулятора высоких частот. В этой модели колонок он бы тоже пригодился.

Следует также заметить, что темброблок находится от усилительной части на отдельной плате.

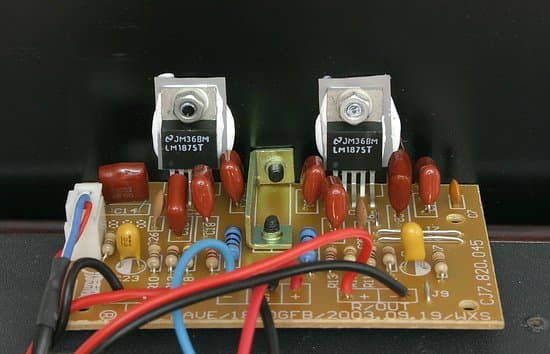

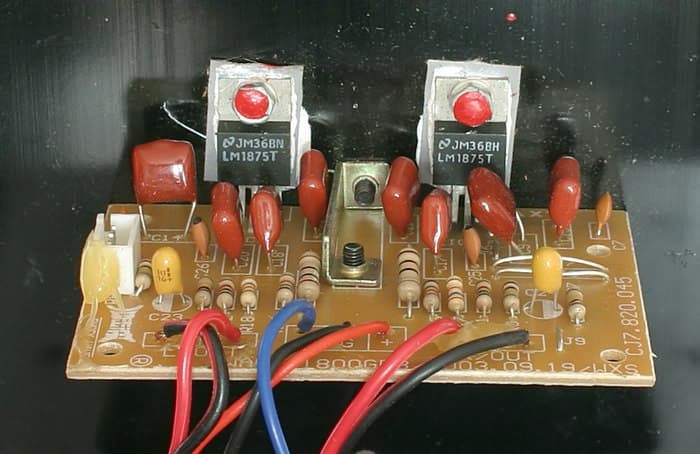

В качестве усилителя производитель использует две мономикросхемы LM1875 от National Semiconductor. Давайте посмотрим на взятые из спецификаций на микросхему графики зависимости THD от мощности:

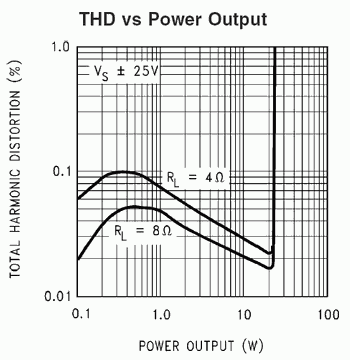

График зависимости THD от мощности микросхемы LM1875

Судя по графикам, значения мощности могут достигать 20 Вт при уровне искажений, не превышающем 0,02%. Таким образом, мы получаем приличные для подобного набора акустики показатели мощности при невысоком уровне искажений.

Звучание

При субъективном тестировании акустика подключалась к звуковой карте Audiotrak ProDigy 7.1 входящим в комплект проводом. В качестве тестовых композиций использовался DVD-Audio диск с высококачественными треками AIX Records и специальная подборка лучших записей на CD-DA. Прослушивание проводилось в течение достаточного количества времени, чтобы получить исчерпывающее представление о качестве звучания.

Очень важно отметить, что при включении питания никаких щелчков из колонок не доносится, а низкочастотный гул настолько тихий, что в паузах не ощутим.

В целом звучание колонок JetBalance JB-361 можно охарактеризовать как хорошее. Все замечания относительно качества звучания JB-361 аналогичны тем, которые мы делали для младшей модели JB-341. Провал в АЧХ в районе 2 кГц неизбежно придает звучанию характерную окраску. Эту проблему частично можно решить с помощью программного эквалайзера. Однако выровненные частоты теряют в чистоте и детальности. Отсутствующий регулятор высоких частот пришелся бы как раз кстати. Благодаря достаточной мягкости подвеса колонки играют комфортно в том числе и на не высоком уровне громкости. Удачно спроектированный фазоинвертор успешно облагораживает звучание низкими частотами.

В сравнении с колонками Microlab SOLO-1 звучание JetBalance JB-361 очень похоже. Различия между этими колонками совсем небольшие. Так как у SOLO-1 в переходной области тоже наблюдается провал в АЧХ, характер звучание этих колонок одинаков. Однако звучание SOLO-1 ближе к эталонному, так как провал выражен в меньшей степени, а окрас на слух менее заметен. Кроме этого у SOLO-1 в нижней области средних и на высоких частотах звучание более детальное.

Плюсы

  • привлекательный внешний вид;
  • хорошее звучание;
  • отсутствие щелчков при включении и помех по питанию;
  • фазоинвертор выведен на переднюю панель;
  • дополнительный вход.

Минусы

  • регуляторы на задней панели
  • отсутствие регулятора высоких частот.



Cредняя цена по Москве на акустику JetBalance JB-361 составляет Н/Д(0)



Акустика JetBalance JB-361 предоставлена на тестирование эксклюзивным дистрибьютором JetBalance в России компанией «MERLION»
