Активные стереоколонки JetBalance JB-341



На сегодняшний день стереоколонки JetBalance JB-341 являются единственным представителем недорогой компьютерной акустики, у которой среднечастотный динамик имеет кевларовый диффузор.

Как известно, изготовленные из кевлара диффузоры отличается, в первую очередь, высокой жесткостью. С одной стороны, повышенная жесткость диффузора позволяет избежать паразитных изгибных колебаний в среднечастотной области. С другой, как расплата за повышенную жесткость, можно наблюдать изрезанность АЧХ в нижней высокочастотной области, которая приводит к характерному «кевларовому» оттенку звучания. С тем, что кевларовый диффузор действительно жесткий, трудно не согласиться, а вот как это повлияет на характеристики и звучание, сегодня мы сможем убедиться на примере конкретного экземпляра — колонок JB-341.

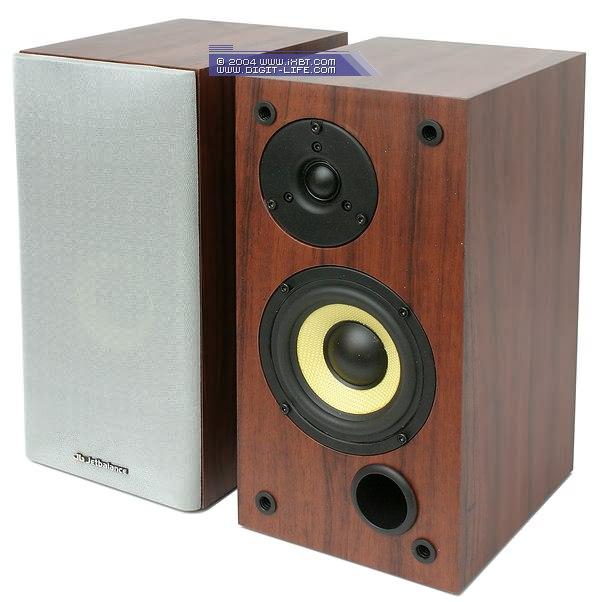

Габариты колонок составляют 15 × 30 × 20 сантиметров. Корпус изготовлен из фибролита, и толщина стенок равна 13 миллиметров. Внутри корпуса абсолютно никакого поглотителя нет. Акустическим оформлением колонок JB-341 является схема с фазоинвертором. Отверстие ФИ выведено на переднюю панель. Это одновременно улучшает отдачу в области низких частот и позволяет устанавливать колонки задней панелью почти вплотную к стене.

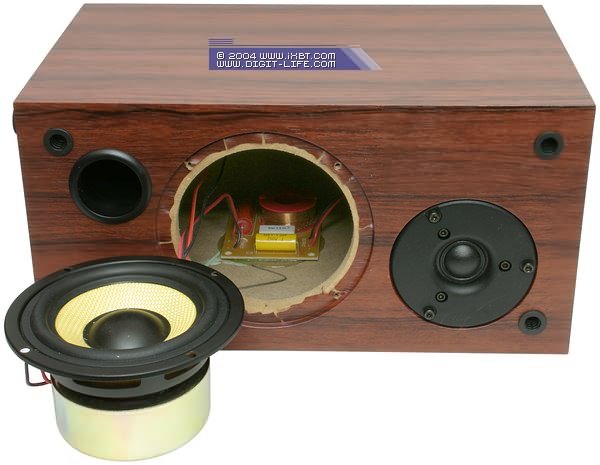

Подключение динамиков осуществлено параллельно, через фильтр, платка которого расположена внутри корпуса и хорошо приклеена к одной из вертикальных стенок.

Используемый в колонках среднечастотный динамик имеет достаточно небольшие размеры. Диаметр его диффузора составляет всего 9 сантиметров. Если вы помните, в младшей модели JB-331 диаметр диффузора среднечастотника был таких же размеров. Однако здесь диффузор выполнен из кевлара, а гибкий подвес изготовлен из мягкой резины.

Давайте посмотрим на измерения АЧХ среднечастотного динамика отдельно от твиттера.


График АЧХ среднечастотного динамика

При измерении АЧХ среднечастотной динамической головки, провода, ведущие к пищалке, были отсоединены, дабы полностью исключить влияние твиттера на результаты. Итак, диапазон частот, воспроизводимый среднечастотником, довольно широкий и достигает высокочастотной области, вплоть до 2 кГц. Однако график АЧХ на высоких частотах имеет значительный спад. К сожалению, показатели неравномерности в полезном диапазоне от 60 Гц до 2 кГц не выдающиеся и составляют +/- 6 дБ. Таким образом, вряд ли стоит говорить о «кевларовом» звучании, по крайней мере, в этих колонках.

Твиттеры в модели JB-341 применяются купольные, и выполнены они из шелка. Диаметр купола составляет 2,5 сантиметра. Подключаются пищалки через фильтр третьего порядка. Для наглядного представления о его работе мы измерили твиттер без участия фильтра и вместе с ним. СЧ-динамик при тестировании, соответственно, в воспроизведении тестового сигнала участия не принимал.


График АЧХ высокочастотного динамика, измеренного без фильтра

Измеренный график АЧХ твиттера без участия фильтра имеет также широкий диапазон звучания, даже от 700 Гц. При этом сам график от 2 кГц представляет собой ровную линию с завалом лишь после 10 кГц.

Теперь давайте посмотрим, как влияет на АЧХ используемый в колонках JB-341 фильтр.


Сравнительные графики АЧХ высокочастотного динамика, измеренные с использованием фильтра и без него

Судя по нашим измерениям фильтр увеличивает крутизну спада АЧХ на 12 дБ/октаву. Следовательно, в колонках используется фильтр второго порядка.

Все же наиболее интересно знать результирующую АЧХ всей колонки, то есть при одновременном воспроизведении обоих динамиков.


Общий график АЧХ колонки JB-341

Что же, полученные результаты вполне ожидаемы. Неравномерность АЧХ в рабочем диапазоне частот составляет почти +/- 12 дБ. В основном из-за ощутимого провала в районе 3 кГц. В этой области провал получился еще более выраженным, хотя вполне объясним. Как известно, помимо увеличения крутизны спада фильтр крутит и фазу. Частоты в районе 3 кГц воспроизводимые СЧ-головкой и ВЧ-головкой попадают в противофазу. Поэтому провал в этой зоне только усугубился.

Не менее интересно будет узнать, какая будет АЧХ колонки, если фильтр убрать совсем. Для этого мы подсоединили динамики параллельно и для согласования по громкости, к пищалке был добавлен резистор с сопротивлением 4 Ом.


Сравнительные графики результирующей АЧХ колонки JB-341, измеренные с применением фильтра и без него

В итоге мы получили довольно любопытные результаты. Неравномерность АЧХ уменьшилась до ± 6 дБ. Как и предполагалось, провал в переходной зоне в районе 3 кГц пропал. Однако появился пик на 1 кГц и небольшое падение амплитуды на 700 Гц. Горб объясним суммированием АЧХ, ведь на графиках обеих головок в этом районе наблюдается подъем. Провал вероятнее всего вызван работой динамиков на этих частотах в противофазе.

Подводя итог, следует заметить, что применение фильтра в акустике JB-341 носит скорее маркетинговый характер. Не исключено, что фильтр проектировался теоретически, без измерения получившейся АЧХ, или для других динамических головок.


Спектрограммы гармонических искажений

Уровень искажений у колонок JB-341 невысокий и в рабочем диапазоне не превышает -36 дБ.

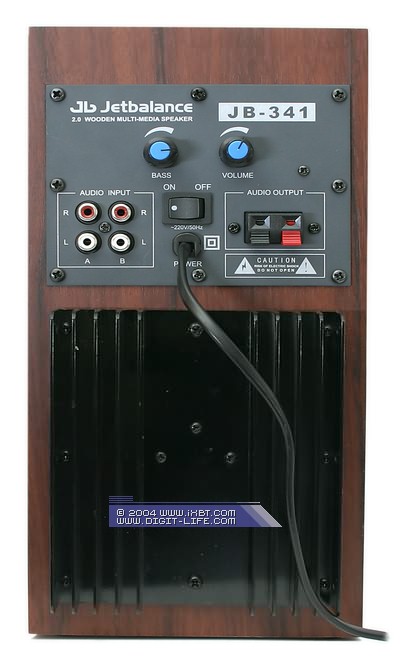

На задней панели колонки вместе со встроенным усилителем находятся радиатор и панель управления. Помимо регулятора общей громкости здесь есть регулятор низких частот. Между тем, странно видеть отсутствие регулятора высоких частот. В этой модели колонок, он бы тоже очень пригодился.

Следует также заметить, что темброблок находится от усилительной части на отдельной плате.

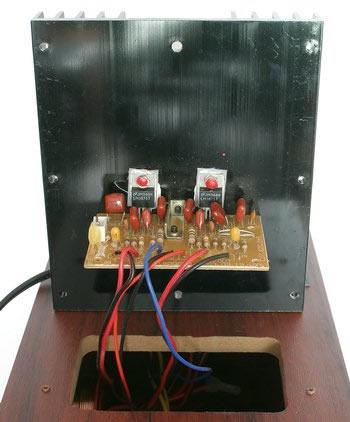

В качестве усилителя производитель использует две мономикросхемы LM1875 от National Semiconductor. Давайте посмотрим на взятые из спецификаций на микросхему графики зависимости THD от мощности:

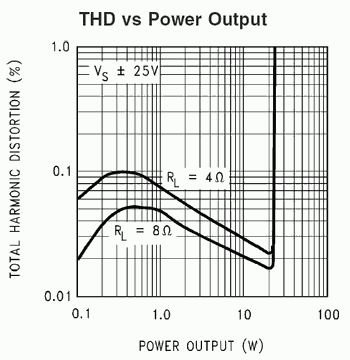

График зависимости THD от мощности микросхемы LM1875

Судя по графикам, значения мощности могут достигать 20 Вт при уровне искажений, не превышающем 0,02%. Таким образом, мы получаем приличные для подобного набора акустики показатели мощности при невысоком уровне искажений.

Звучание

При субъективном тестировании акустика подключалась к звуковой карте Audiotrak ProDigy 7.1 входящим в комплект проводом. В качестве тестовых композиций использовался DVD-Audio диск с высококачественными треками AIX Records и специальная подборка лучших записей на CD-DA. Прослушивание проводилось в течение достаточного количества времени, чтобы получить исчерпывающее представление о качестве звучания.

Очень важно отметить, что при включении питания никаких щелчков из колонок не доносится, а низкочастотный гул настолько тихий, что в паузах не ощутим.

В целом звучание колонок JetBalance JB-341 достаточно неплохое. Благодаря качественным динамическим головкам оно достаточно комфортное. Однако не все так хорошо, как хотелось бы. Вследствие падения амплитуды у СЧ-динамика к верхним средним и небольшом провале на общей АЧХ в районе 3 кГц, в звучании ощущается характерный окрас. Эту проблему частично можно решить с помощью программного эквалайзера в проигрывателе. Однако выровненные частоты теряют в чистоте и детальности, так как с увеличением основного колебания уровень гармоник также повышается. Высоких частот, на мой вкус, немного не хватает, но это вполне закономерно и подтверждается нашими измерениями. Возможно, отсутствующий регулятор высоких частот пришелся бы как раз кстати. Благодаря достаточной мягкости подвеса колонки играют комфортно, в том числе и на не высоком уровне громкости. Удачно спроектированный фазоинвертор успешно облагораживает звучание низкими частотам.

Для более точного определения качества звучания JetBalance JB-341, мы сравнили тестируемые сегодня колонки с акустикой Defender Mercury 40A и Microlab SOLO-1. Конечно, в указанных моделях используются динамики крупнее, чем в JB-341. Тем не менее, для многих эта акустика может послужить отправной точкой.

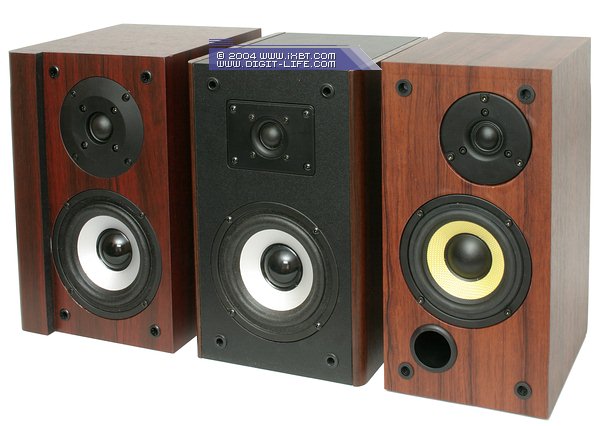

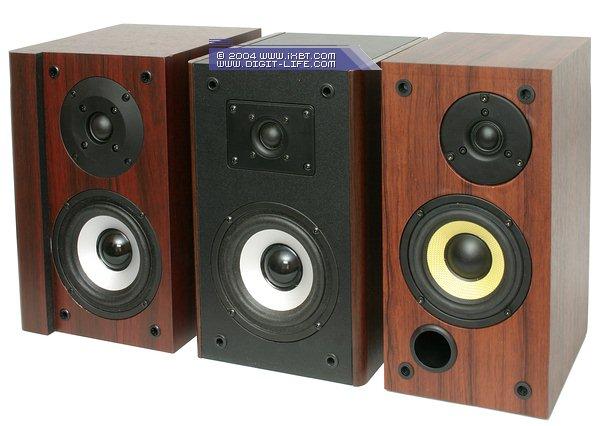

Активные стереоколонки Defender Mercury 40A, Microlab SOLO-1 и JetBalance JB-341

Сравнивая звучание всех трех моделей, стоит отметить, что по количеству низких частот JB-341 не проигрывает своим оппонентам. Более того, при равных условиях у JB-341 низких чуть больше чем у SOLO-1. Однако, вследствие недостатка детальности на высоких и не столь полноценных средних, многие отдадут предпочтение SOLO-1 и Mercury 40A. Как показывают наши измерения, применённый ВЧ-фильтр 2-го порядка не даёт никаких преимуществ JB-341 перед конкурентами: высокие частоты подавляются слишком сильно, в том числе в рабочей области ВЧ-динамика. Несмотря на это, такие достоинства, как выведенный вперед фазоинвертор и отсутствие помех по питанию, могут сыграть не последнюю роль при выборе данной акустики.

Дополнение

Не исключая ошибки, допущенной при подключении твиттера в образце, попавшем к нам на тесты, мы поменяли полярность у пищалки, дабы исключить работу динамиков в противофазе.


Сравнительные графики результирующей АЧХ колонки JB-341

На измеренных графиках АЧХ мы можем видеть, что провал в районе 3 кГц уменьшился. Тем не менее, в звучании коренным образом ничего не изменилось. Существующий окрас, вследствие падения амплитуды у СЧ-динамика к верхним средним и небольшом провале на общей АЧХ в районе 3 кГц по-прежнему присутствует.

Плюсы

  • неплохое звучание;
  • отсутствие щелчков при включении и помех по питанию;
  • невысокая стоимость;
  • фазоинвертор выведен на переднюю панель;
  • дополнительный вход.

Минусы

  • регуляторы на задней панели
  • отсутствие регулятора высоких частот.

Cредняя цена по Москве на акустику JetBalance JB-341 составляет Н/Д(0)


Акустика JetBalance JB-341 предоставлена на тестирование эксклюзивным дистрибьютором JetBalance в России компанией «MERLION».
