Исследование чувствительности компьютерных TV-тюнеров (часть 22)


AVerTV Hybrid Speedy, AVerTV Studio 709, KWorld PlusTV Hybrid USB Stick и KWorld PlusTV Analog Pro PCI

Прошу знакомиться, моя половина.
М/ф «Падал прошлогодний снег»

Тема повсеместного вытеснения полупроводниковыми ВЧ-блоками приёмников классической компоновки красной нитью проходит через все последние материалы нашего сравнительного цикла. В одной из предыдущих статей подтвердилась эффективность TDA18271HD — последней разработки бывшего подразделения Philips Electronics, а ныне самостоятельной компании NXP Semiconductors. Однако по сути одной модели для выводов было явно недостаточно. Хорошо, что бурные воды прогресса прибили к нашим берегам ещё два устройства, оснащённые этими приёмниками, причём, с поддержкой двух интерфейсов — PCI и PCI-Express. Остальные участники являются рядовыми устройствами, разве что, принадлежат к модельному ряду одного производителя. Итак, сегодняшний список выглядит следующим образом:

AVerTV Hybrid Speedy PCI-E — гибридный TV- и FM-тюнер с интерфейсом PCI-Express. Селектор NXP TDA18271HD, 10-битный декодер NXP SAA7136E, PCI-Express мост NXP SAA7160ET, COFDM демодулятор Intel CE 6353.

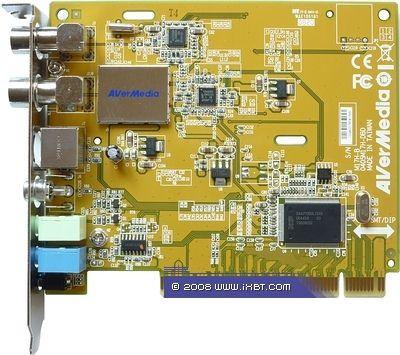

AVerTV Studio 709 — TV- и FM-тюнер с интерфейсом PCI. Cелектор NXP TDA18271HD, демодулятор NXP TEA5764HN, FM-приёмник NXP TEA5764HN, 9-битный декодер NXP SAA7135HL/203.

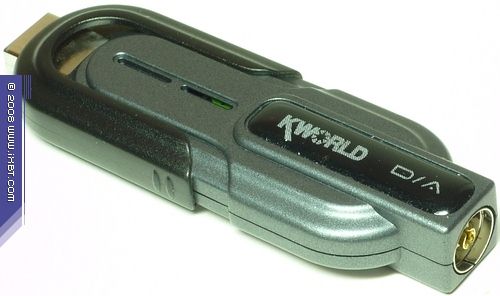

KWorld USB Hybrid TV Stick (VS-DVBT 323U) — гибридный TV-тюнер с интерфейсом USB 2.0. Селектор Xceive XC3028, 9-битный декодер Texas Instruments TVP5150AM1, USB-контроллер EMPIA EM2882, AC'97 кодек EMP202, COFDM демодулятор Intel CE 6353.

KWorld PCI Analog TV Card Pro (VS-PRV-TV 7135RF), модификация Xpert TV-PVR 7134 — TV- и FM-тюнер с интерфейсом PCI. Селектор Tenas TNF-9533-B/DF, FM-приёмник NXP TEA5767, 9-битный декодер NXP SAA7135HL/203.

По традиции, настоятельно рекомендуем ознакомиться с предыдущими материалами цикла, посвящёнными как непосредственно тестированию TV-тюнеров, так и изучению влияния частот системной шины и памяти, а также качества установленного блока питания.

Теоретическое обоснование работы программы Line_View и описание методики тестирования можно найти в материале «Исследование чувствительности компьютерных TV-тюнеров с интерфейсом PCI».

Используемую при тестировании версию Line_View можно скачать отсюда.

Конфигурация тестового компьютера

  • Процессор Intel Core 2 Quad Q6600
  • Системная плата Gigabyte GA-965P-DS3 (Intel P965 + Intel ICH8)
  • Оперативная память 4 ГБ (4×1024 DDR2 PC6400 KingMax)
  • Видеокарта Leadtek WinFast GeForce 280 GTX
  • Звуковая карта Creative Sound Blaster Audigy 2ZS
  • Жёсткий диск 250 ГБ Hitachi (HDT722525DLA380)
  • Жёсткий диск 250 ГБ WDC (WD2500JS-40MVB1)
  • Жёсткий диск 320 ГБ Hitachi (*VLA360)
  • Жёсткий диск 500 ГБ Samsung (HD502IJ)
  • DVD ReWriter BENQ DW1640
  • DVD ReWriter NEC ND-3500A
  • Блок питания Silver Power SP-S850 (850 W)
  • Операционные системы Windows XP Professional (SP2) ENG и Windows Vista Ultimate (SP1) x64 RUS

Информацию о возможном влиянии параметров тестовой системы можно обнаружить в материале «Зависимость работы компьютерных TV-тюнеров с интерфейсом PCI от системных параметров».

Список эфирных каналов, теоретически способных влиять на результаты измерений


Канал Частота
1 49.75 МГц
3 77.25 МГц
6 175.75 МГц
7 183.25 МГц
9 199.25 МГц
11 215.25 МГц
21 471.25 МГц
23 487.25 МГц
25 503.25 МГц
27 519.25 МГц
35 583.25 МГц
37 599.25 МГц
47 679.25 МГц
50 703.25 МГц

Результаты

В связи с тем, что используемый генератор выдает сигнал в спецдиапазонах метровых каналов 73 — 82 и S-01 — S-18 отдельно, эти диапазоны представлены отдельными графиками. Вследствие этого, результаты не являются полноценной амплитудно-частотной характеристикой. Впрочем, желающие могут построить ее сами на основании представленных ниже данных.

Традиционно приведём несколько изображений, полученных с разными значениями отношения сигнал-шум (ОСШ) при используемой методике. Начнём с 35 дБ, как минимально допустимого для относительно комфортного просмотра.

SNR = 35



SNR = 32



SNR = 30



SNR = 20



SNR = 17



Начинаем тестирование с уровня сигнала 73-75 дБ (мкВ).








Отсутствие на графиках AVerTV Hybrid Speedy PCI-E и AVerTV Studio 709 значений на последних каналах дециметрового диапазона, а также «провал» второго обусловлены неустойчивой работой ВЧ-блоков от Philips/NXP с используемым генератором. На приёмниках от Xceive этот эффект почти не проявляется.

Формальное лидерство делят между собой AVerTV Hybrid Speedy PCI-E и KWorld PCI Analog TV Card Pro, однако их отрыв от остальных участников незначителен, результаты всех тюнеров можно назвать хорошими.

Ослабляем сигнал на 20 дБ при помощи переходника-аттенюатора соответствующего номинала.









Оба тюнера от KWorld начинают демонстрировать нестабильность графиков, USB Hybrid TV Stick больше проигрывает в метровом диапазоне, тогда как PCI Analog TV Card Pro в дециметровом. На некоторых частотах значения ОСШ у этих моделей выходят за границы зоны комфортного просмотра, впрочем, по сравнению с некоторыми побывавшими у нас устройствами, такие результаты можно считать приемлемыми. Тюнеры от AVerMedia подтверждают высокую конкурентоспособность новых полупроводниковых ВЧ-блоков от NXP, однако ближе к концу дециметрового диапазона AVerTV Studio 709 тоже несколько сдаёт позиции.

Выводы

Таким образом, лидером по итогам этого тестирования становится AVerTV Hybrid Speedy PCI-E, досадное снижение показателей AVerTV Studio 709 хоть и выводит его на второе место, но с небольшим отрывом от третьего, поделенного между KWorld PCI Analog TV Card Pro и KWorld USB Hybrid TV Stick.

Согласно устоявшейся традиции, приведём список выводов и рекомендаций:

  • Современные полупроводниковые ВЧ-блоки способны обеспечить качество работы, как минимум, сравнимое с классическими приёмниками
  • Хорошие условия приема являются немаловажным условием при покупке компьютерного TV-тюнера
  • Вероятность столкнуться со «слабым местом» того или иного тюнера невелика, тем не менее, при покупке тюнера, лучше это учитывать
  • Дизайн платы и используемые компоненты обвязки могут оказать влияние на прием сигнала
  • Тюнеры с интерфейсом PCI на базе АЦП от Philips значительно более склонны к эффекту «вертикальных полос» по сравнению с решениями от других производителей
  • PCI-Express и USB 2.0 тюнеры не имеют связанных с интерфейсом особенностей, отрицательно влияющих на качество приёма, подтверждённых нашими исследованиями
  • Аппаратные средства борьбы с шумом, реализованные в некоторых микросхемах, могут существенно влиять на ОСШ
  • При наличии нестандартного антенного разъёма используемый переходник способен оказать влияние на качество приёма
  • Параметры селектора не ограничиваются ОСШ на каждом канале в зависимости от силы сигнала
  • В случае наличия каналов, на которых наблюдаются проблемы с качеством изображения, можно попробовать изменить частоту памяти или системной шины
  • Качественный блок питания является одним из параметров, от которых зависит работа TV-тюнера
  • Чем выше ОСШ, тем лучше качество при кодировании в MPEG1/2/4 и другие форматы, использующие сжатие с потерями


Автор выражает благодарность
разработчикам программы Line_View
Андрею Глазунову aka Drakon Rider и
Дмитрию Лавренову aka MIDIMaker


Блок питания для
тестового стенда предоставлен
компанией Silver Power
