Nextorm NCS120 — спутниковый тюнер с интерфейсом PCI от нового бренда на российском рынке




Проще что-то сразу делать хорошо,
чем потом объяснять, почему это сделано плохо.

Генри Уодсворд Лонгфелло

Российский рынок компьютерных DVB-S тюнеров представляет собой уникальной явление. Многолетнее доминирование продукции компаний TechniSat Digital GmbH и Techno Trend AG привело к тому, что термины «компьютерный спутниковый тюнер» и «SkyStar» (марка принадлежит TechniSat) стали синонимами. Популяризации спутникового вещания среди владельцев персональных компьютеров, не в последнюю очередь, способствовали выгодные тарифы интернет-провайдеров по сравнению с обычными российскими расценками на услуги коммутируемого доступа. Поэтому возможность работы в качестве модема при покупке тюнера на родине слонов, чаще всего, имела высокий приоритет. Благодаря такому стечению обстоятельств, продукция некоторых производителей так и не получила широкого распространения. Таким моделям, как AVerTV DVB-S и Kworld DVB-S 100, не помогли ни репутация производителя в первом случае, ни ценовое позиционирование во втором. Тем интереснее выход на отечественный рынок новых производителей, предлагающих решения с реализованной программной поддержкой полной функциональности устройства. Китайская Nextorm Digital Limited, интересы которой в России представляет один из крупнейших поставщиков спутникового оборудования — компания General Satellite, как раз из таких.

Комплект поставки

Стилизованный кубик Рубика и перечисление основных возможностей тюнера прекрасно вписываются в стилистику оформления коробок, характерную для большинства компаний, не входящих в первый эшелон. Возможность заполнения полей, отвечающих за интерфейс и сигнал, позволяет сделать определённые выводы об унификации упаковки для всей продукции компании.

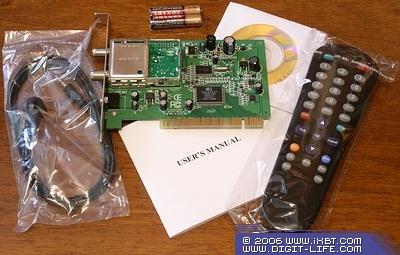

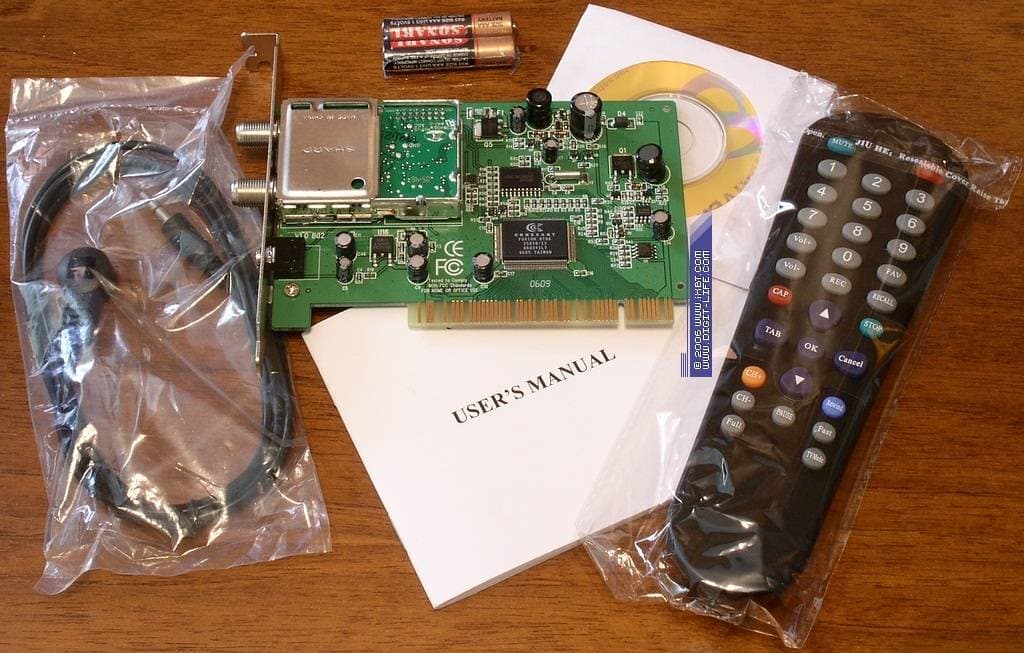

В комплект поставки входят:

  • Тюнер
  • Пульт ДУ
  • Выносной ИК-датчик пульта ДУ
  • CD с драйверами и программным обеспечением
  • Руководство по эксплуатации (на английском языке)



Дополнительное ПО ожидаемо отсутствует.

Конструкция и спецификации

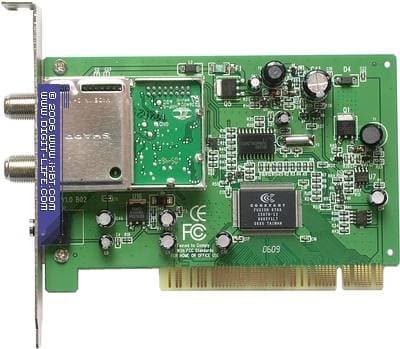

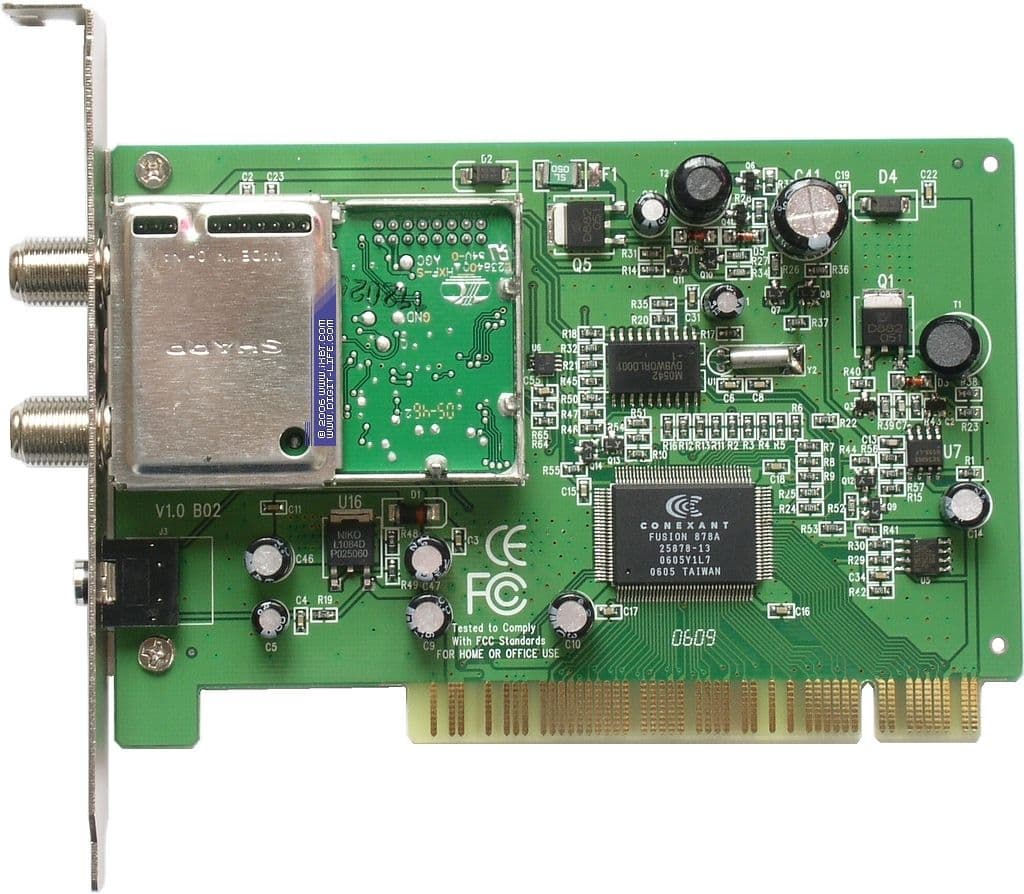

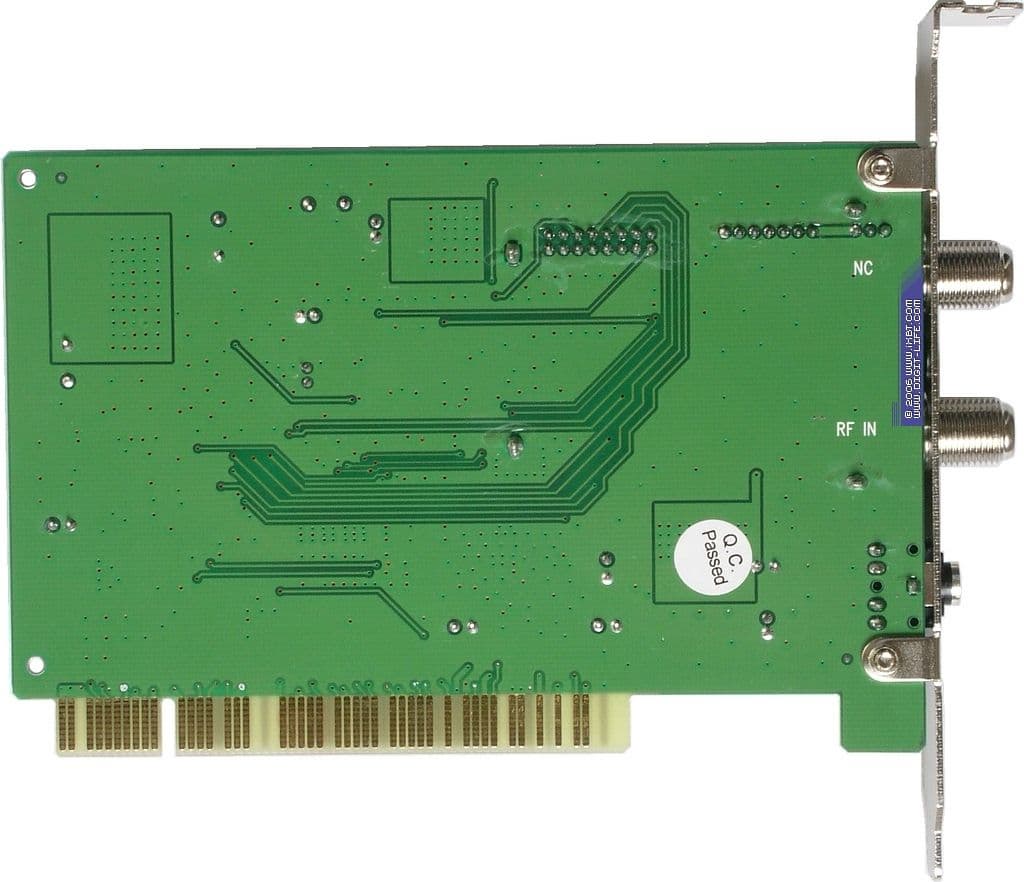

Дизайн соответствует самым консервативным представлениям о PCI-устройствах, полноразмерная плата (140×75×18 мм) с размещением основных элементов на одной стороне.



Тюнер оснащён модулем (NIM — Network Interface Module) производства SHARP, состоящим из приёмника SHARP BS2F7VZ0194 и QPSK демодулятора STV0299B (предположительно) от STMicroelectronics. Управление LNB и работа с протоколом DiSEqC возложены на микроконтроллер TI MSP430f2121 от Texas Instruments Incorporated (причиной маркировки DVBWorld на микросхеме, видимо, является название компании, разработавшей референс-дизайн).

В качестве PCI-моста используется легендарный 8-битный АЦП FUSION 878A от Conexant Systems, Inc..

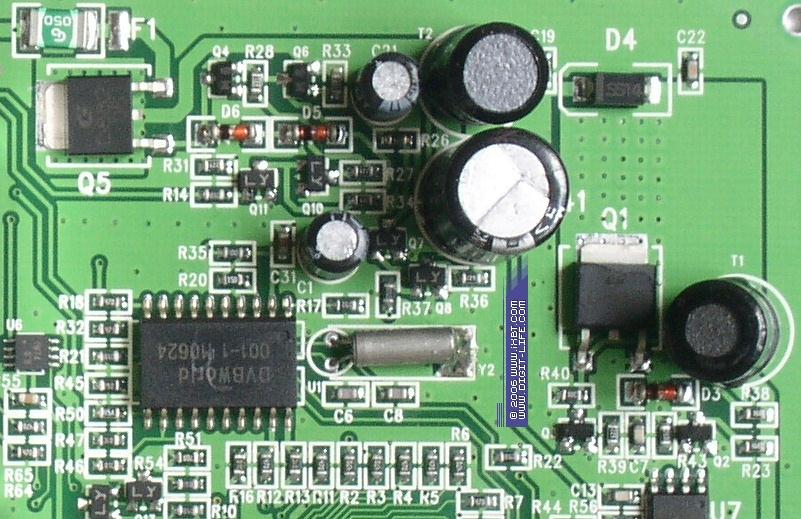

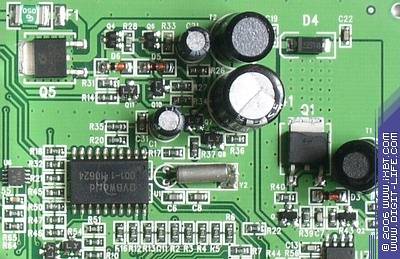

На отечественном рынке представлены две ревизии платы с такой схемотехникой — B02 и B03, основные отличия последней можно увидеть на этом снимке.

В нашем случае существенной разницы между ними обнаружить не удалось, но нельзя исключать, что она может проявиться в других условиях.

Спецификации Nextorm NCS120:

  • Совместимость с SCPC и MCPC — оба режима
  • Модуляция — QPSK
  • Входной частотный диапазон — 950-2150 MHz
  • Входной уровень несущей — 65-25 dBm
  • Динамический диапазон — 40 dB
  • Полоса захвата частоты — 5 МГц
  • Входное сопротивление — 75 Ом
  • Разъем — F-56 (Female)
  • Символьные скорости — 2-45 Мсимв/с
  • QPSK фильтр — Root-raised cosine, roll-off 0.35
  • Поддержка FEC — /2, 2/3, 3/4, 5/6, 7/8 и авто
  • Электропитание конвертора — 13/18 В, ON/OFF, макс. 400 мА
  • Защита от короткого замыкания — есть
  • Управление — 22 КГц, DiSEqC 1.2, USALS
  • Демультиплексор — программный
  • PID фильтрация — до 32 PID
  • Захват потока — PES & TS
  • Декодирование видео — программное

Для штатного ПО заявлены следующие возможности:

  • Прием MPEG2 ТВ-каналов стандартного разрешения.
  • Прием TB-каналов высокой четкости (HDTV) в стандартах MPEG2 и MPEG4/H.264
  • Прием IP-данных (спутниковый Интернет)
  • Прием спутникового IPTV (требуется внешний потоковый проигрыватель)
  • Автопоиск PID с данными
  • Запись ТВ-каналов в формате MPEG-2
  • Вещание MPEG2 ТВ-каналов (SD и HD) в локальную сеть (LAN broadcast)
  • Вещание спутникового IPTV в локальную сеть (MPEG2 и MPEG4).
  • Запись ТВ-каналов по расписанию
  • Режим отложенного просмотра Time-shift
  • EPG — Electronic program guide
  • Телетекст
  • Многоканальный предпросмотр
  • Захват кадра
  • Поиск каналов, сканирование спутника.
  • Поддержка DiSEqC 1.2 и USALS
  • 16:9 wide screen
  • Пользовательский список каналов
  • Фильтрация по произвольному MAC

Конфигурация тестового компьютера

  • Процессор Athlon 64 X2 4200+ (Socket 939)
  • Системная плата Foxconn WinFast NF4UK8AA-8EKRS (NVIDIA nForce4 Ultra)/)/ASUS A8R32-MVP Deluxe (ATI CrossFire Xpress 3200)
  • Оперативная память 2 ГБ (2×1024 МБ PC3200 Samsung)
  • Видеокарты HIS ATI RADEON X1900XT/NVIDIA GeForce 7900GTX
  • Звуковая карта Creative Sound Blaster Audigy 2ZS
  • Жесткий диск 120 ГБ Maxtor Plus9-6Y120M0 7200rpm SATA150 8 МБ
  • Жесткий диск 120 ГБ Maxtor Plus9-6Y120M0 7200rpm SATA150 8 МБ
  • DVD ReWriter BENQ DW1640
  • DVD ReWriter NEC ND-3500A
  • Блок питания Thermaltake HPC-420-102 DF
  • Операционная система Windows XP Professional (SP2) ENG

Тестирование осуществлялось на двух антеннах, сориентированных на Hotbird (13.0°) и Express A1R (40.0°)/Express AM22 (53.0°), подключенных при помощи 4x1 DiSEqC-переключателя GI-411 от Golden Interstar.

Подключение

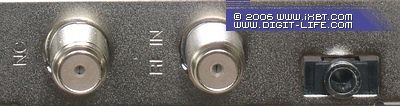

На планке тюнера размещены разъёмы типа F-Connector (входной для подключения антенны и выходной) и гнездо для подключения ИК-датчика, несмотря на возможность АЦП/моста принимать аналоговый сигнал, низкочастотные входы не реализованы.

Подключенное к выходу устройство может работать только с активным в данный момент транспондером, что менее удобно, нежели ограничение по поляризации у Compro VideoMate S350.

Настройка

При тестировании использовался пакет NextormOne3, содержащий программное обеспечение версии 1.0 B07, драйвер тюнера 1.0.0.0 от 25.11.2005 и драйвер виртуального сетевого адаптера 1.0.2.0 от 03.05.2006.

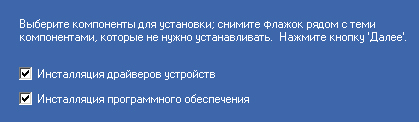

Драйверы устанавливаются вместе с программой.

После установки в разделе Sound, video and game controllers появляются устройства DW Engine_A201 и DW Engine_V2001

и виртуальное сетевое устройство DVB Net Adaptor.

В отличие от большинства программ, обозначающих иконками в системном трее работу резидентных утилит, отвечающих за работу планировщика и пульта ДУ, в ПО от Nextorm эти функции выполняет файл TheaterMgr.exe, запускаемый в виде процесса.

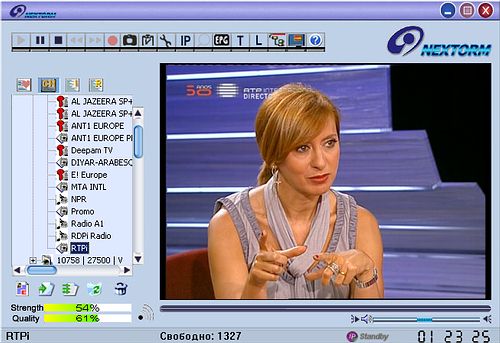

Интерфейс штатного ПО отличается от большинства комплектных программ объединением элементов управления, списка каналов и видеоизображения в одном окне. Такой подход чаще встречается у альтернативных разработчиков.

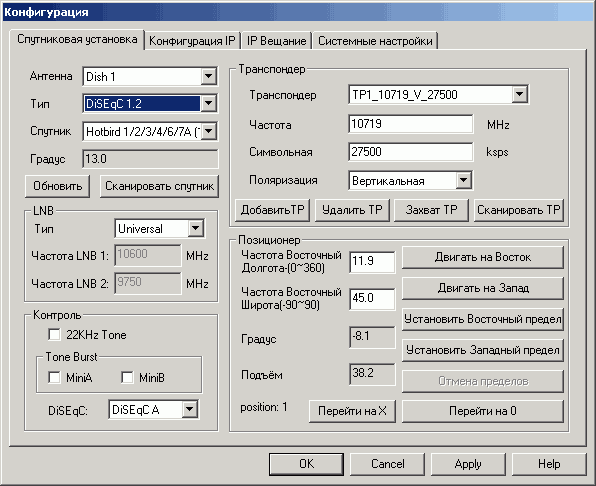

Раздел Спутниковая установка содержит выбор спутников (список сортируется не по координатам, а по алфавиту), настройки LNB, DiSEqC-переключателей, позиционеров (в случае использования таковых) и транспондеров (допускается добавление, удаление и захват). Возможен как поиск всех каналов выбранного спутника, так и сканирование произвольного транспондера.

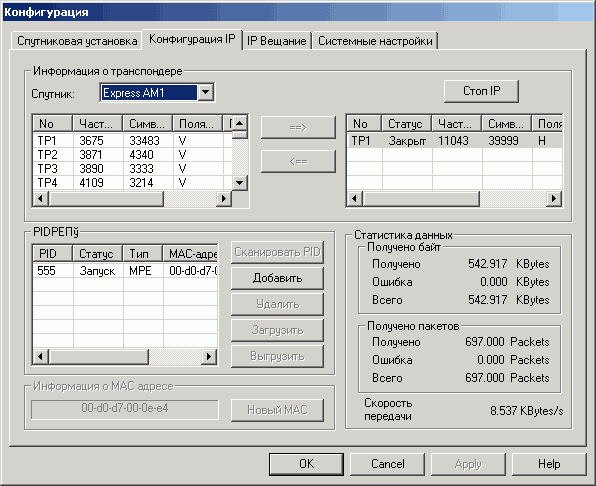

Раздел Конфигурация IP посвящён настройке тюнера при использовании его в качестве модема. Ещё одна оригинальная особенность — как правило, для этой цели используется отдельная программа, а не соответствующий режим основной. Такой подход имеет как свои преимущества (отсутствие конфликтов между разными модулями), так и свои недостатки (в нашем случае проблемы с автоматическим запуском в режиме модема, так как программа всегда запускается в режиме просмотра).

Список транспондеров является общим, так что, в случае отсутствия необходимого его следует добавить в предыдущем разделе. Программа позволяет при необходимости изменять MAC-адрес. Здесь же доступна статистика, показывающая скорость передачи, количество принятого трафика и возможных ошибок.

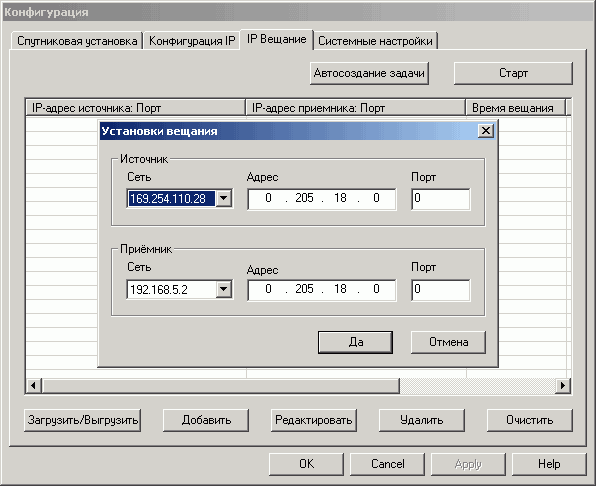

Ещё одной интересной возможностью является вещание в сеть, для настройки которой используется раздел IP Вещание.

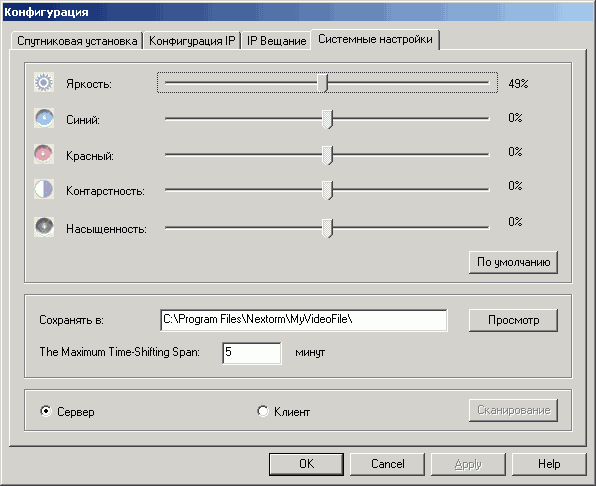

Последний раздел Системные настройки посвящён видеопараметрам. Несмотря на наличие контраста и насыщенности, изменять позволено только яркость. Кроме того, в этом разделе можно выбрать папку для записи, время буфера в режиме отложенного просмотра (запускается кнопкой Пауза на панели) и выбор режимов клиент/сервер.

Сканирование каналов происходит достаточно быстро. Полученные списки можно найти в Program Files\Nextorm\Channellist.

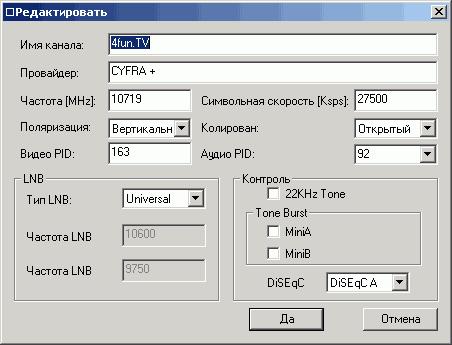

Поддерживается список пользовательских каналов, добавления произвольного канала и редактирование параметров вплоть до настроек DiSEqC.

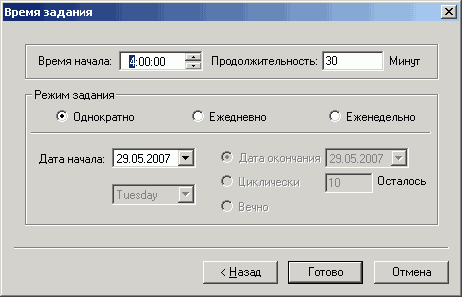

Дополнительных возможностей немного, кроме вещания в сеть присутствует галерея захваченных кадров и планировщик без поддержки отключения компьютера/перехода в энергосберегающий режим.

Для записи транспортного потока используется отдельная утилита TS Capture, найти которую можно в каталоге с программой.

Где-то густо, а где-то пусто, в общем.

Качество

Индикатор приёма отображает уровень сигнала и качество. В целом, тюнер продемонстрировал неплохое качество приёма. Отметим, что проблемы с качеством изображения могут быть заметны при качестве сигнала меньше 50%. Общее качество изображения при любом из вариантов цифрового вещания (DVB-C, DVB-S, DVB-T) определяется битрейтом и разрешением в исходном сигнале. Большинство каналов вещается с битрейтом 2000 — 4000 Кбит/с. Проиллюстрируем это более наглядно.

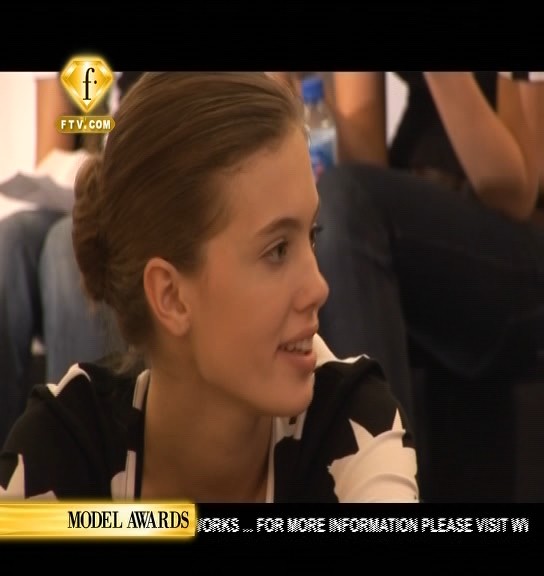

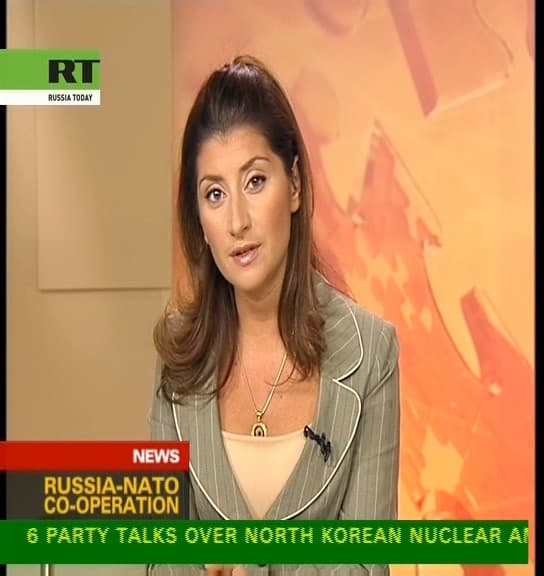

Разрешение 544х576

Скачать видеофрагмент продолжительностью 5 секунд.

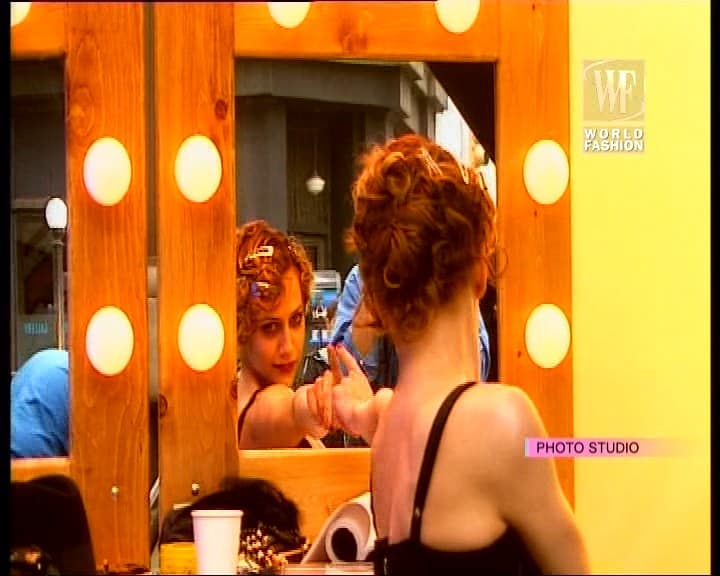

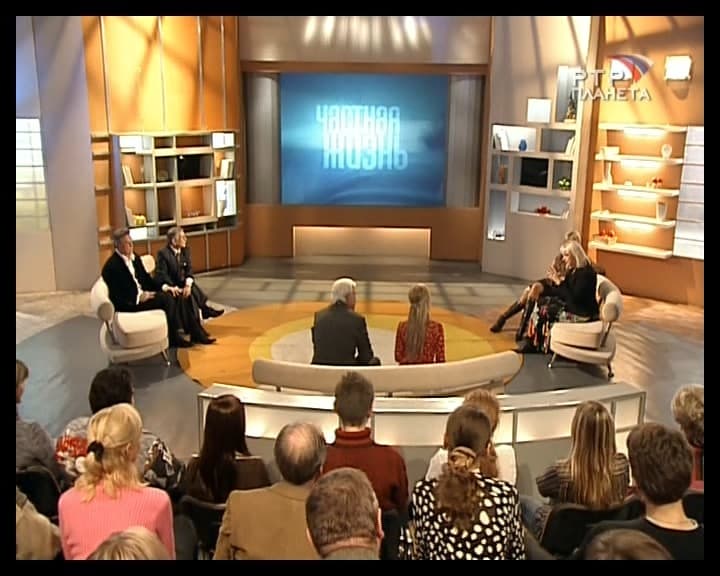

Разрешение 720×576

Скачать видеофрагмент продолжительностью 5 секунд.

Приятной неожиданностью стала работа штатного ПО с каналами в формате h.264 вплоть до HD-разрешений при помощи устанавливаемого вместе с программой кодека от CyberLink Corp. Запись и режим отложенного просмотра при этом в настоящее время не поддерживаются, однако следует учитывать, что большинство комплектных программ до сих пор такой возможности не имеет.

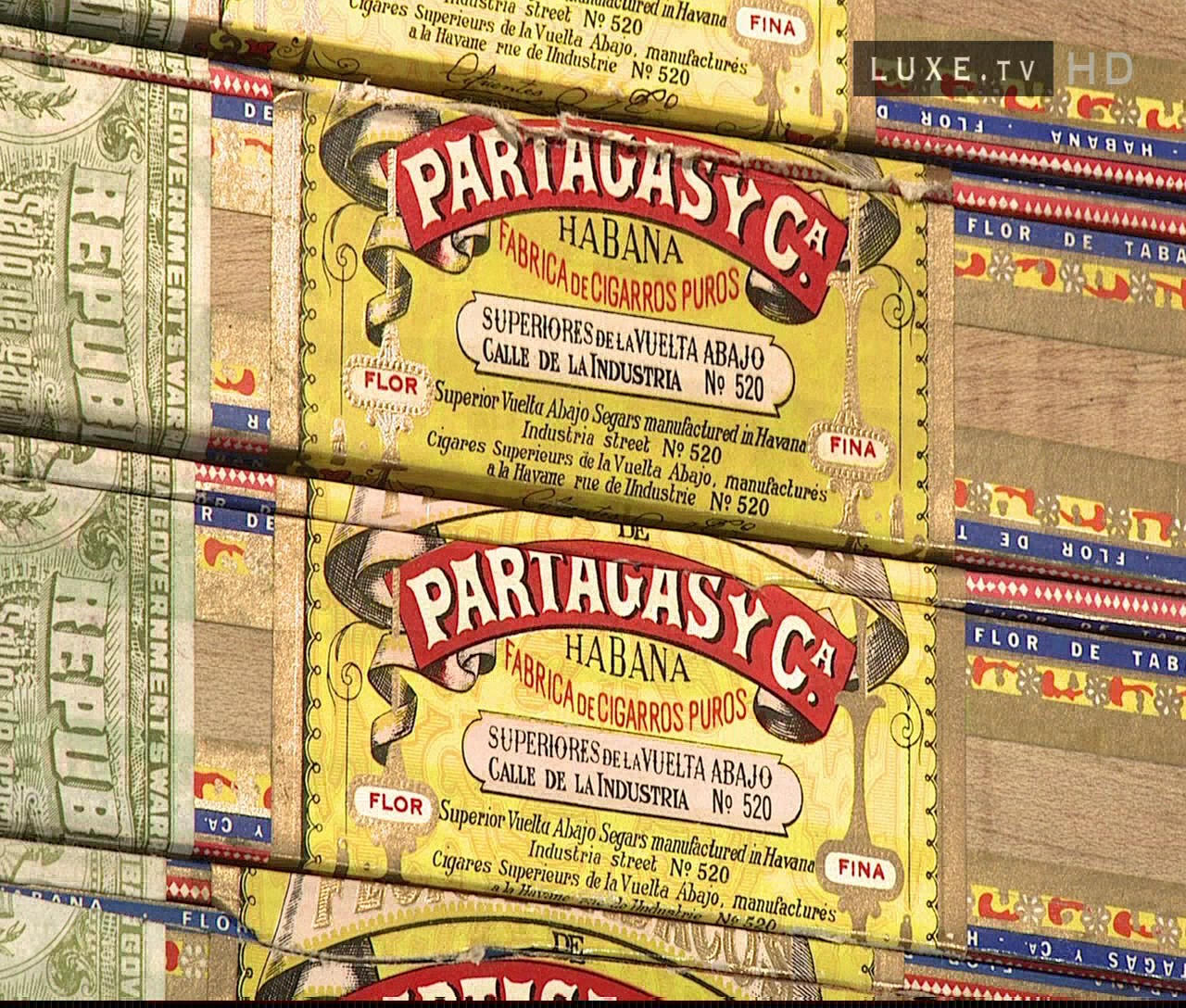

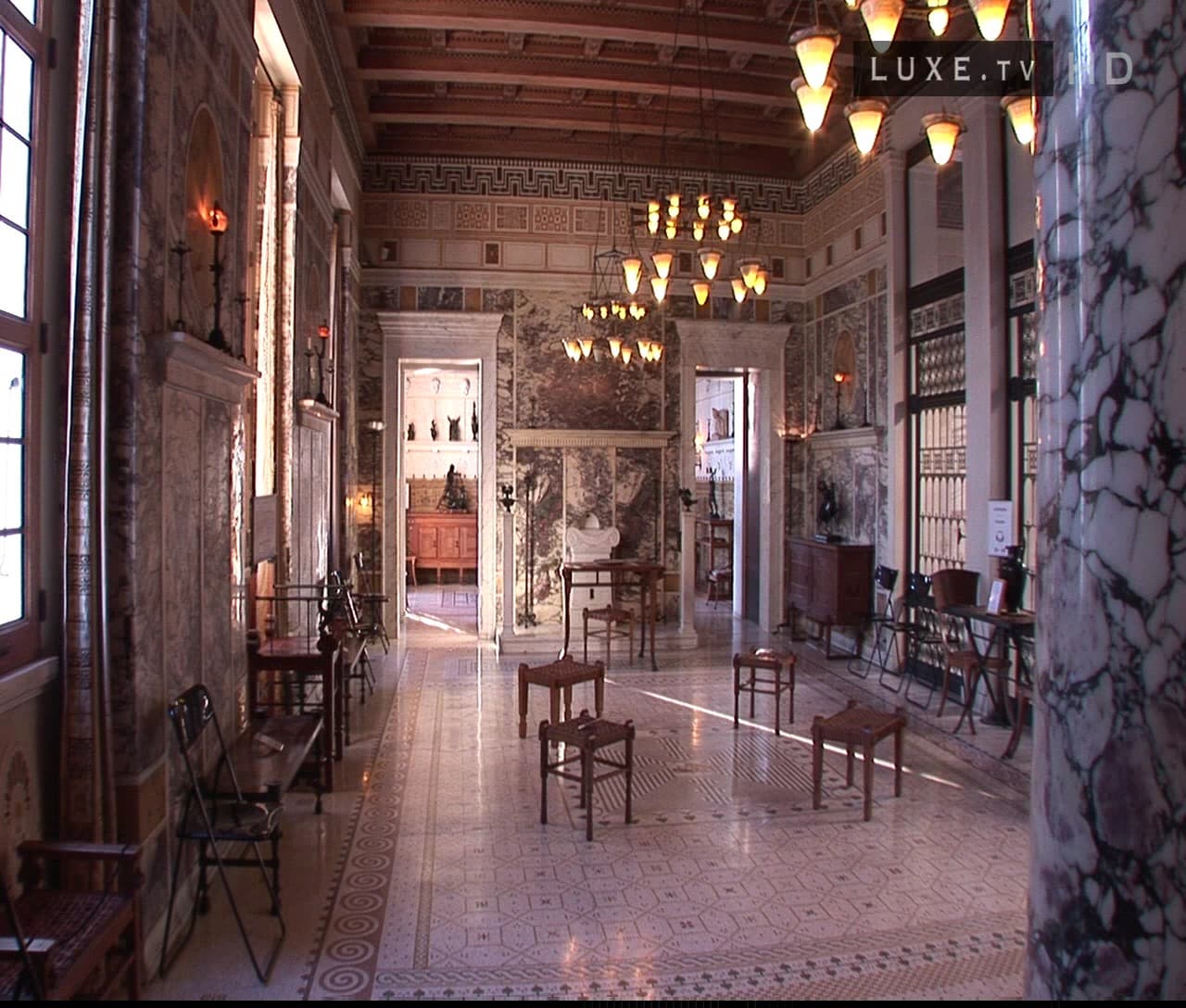

Разрешение 1280×1088 (HDTV)

Скачать фрагмент транспортного потока (для воспроизведения можно использовать PowerDVD 7) продолжительностью 5 секунд.

Напомним, что просмотр HD-контента требует значительных процессорных затрат, заметно снижающихся при использовании многоядерных ЦП.

Претензий к работе с DiSEqC-переключателем не возникло.

Штатное ПО не поддерживает плагины сторонних разработчиков, однако тюнер прекрасно уживается с большинством альтернативных программ.

Увы, ситуация с работой в режиме модема не столь радужна. Соответствия полученной скорости закачки с выбранной удалось добиться только с последними версиями ПО, да и то не во всех случаях. Похоже, тюнер имеет проблемы с высокими символьными скоростями, но нельзя исключать влияние других локальных факторов.

Немного подкачала локализация. Несмотря на грамотный перевод, надписи, используемые в экранном меню, и некоторые пункты настроек имеют явные проблемы с кодировкой.

Есть претензии и к интерфейсу. Минимальный размер видеоокна ограничен общим размером даже после отключения интерфейса (ТВ режим), что может создать определённые неудобства при фоновом просмотре.

Пульт ДУ

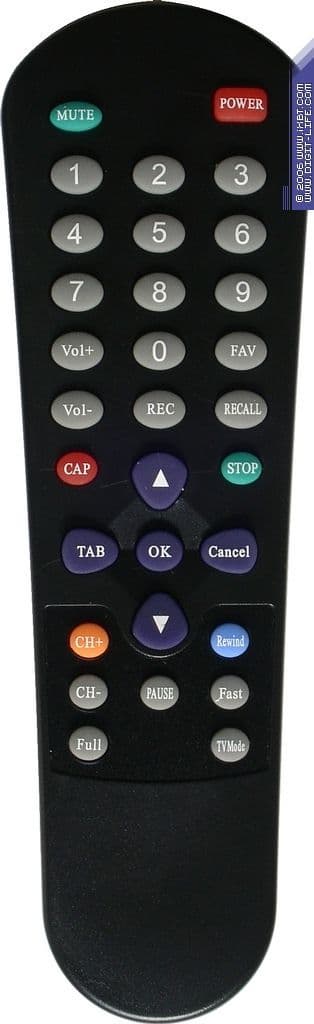

31-кнопочный пульт ДУ заметных отличительных особенностей не имеет. Эргономика находится на хорошем уровне, разве что, некоторые кнопки мелковаты. Нажатие в меру информативно. Питание от двух прилагаемых батареек типоразмера ААА.

Выводы

Плюсы

  • Хорошее качество приёма
  • Вещание в сеть
  • Возможность работы в качестве спутникового модема
  • Режим отложенного просмотра Time-Shifting
  • Планировщик записи
  • Поддержка EPG
  • Поддержка субтитров
  • Поддержка h.264 в штатном ПО
  • Поддержка списка избранных каналов
  • Запись транспортного потока
  • Совместимость с альтернативными программами

Минусы

  • Возможные проблемы при работе в качестве модема
  • Недоработки в локализации интерфейса
  • Всего один пользовательский список каналов

По сравнению с другими DVB-S тюнерами начального ценового диапазона Nextorm NCS120 выглядет достаточно интересным продуктом, благодаря таким особенностям штатного ПО, как поддержка работы в качестве модема, просмотр каналов в h.264 и вещание в сеть. Однако в процессе подготовки обзора выяснилось, что в настоящее время компания General Satellite не уделяет должного внимания поставкам обновлённой ревизии на базе микроконтроллера SDMC DM1105 от компании SDMC Microelectronics, существование которой ставит под вопрос покупку рассмотренного в обзоре устройства. Впрочем, другие дистрибьюторы тоже проявили интерес к к этому референсному дизайну, так что, мы ещё вернёмся к этой теме в будущем.

Средняя текущая цена (количество предложений) Nextorm NCS120 в московской рознице: Н/Д(0)



Выражаем благодарность компании «General Satellite»
за предоставленный на тестирование тюнер
