VideoMate S350 — чем вышел первый блин в линейке компьютерных спутниковых тюнеров от Compro Technology


За одного битого двух небитых дают.
Пословица

У этого обзора необычная история. Финальный образец рассматриваемого тюнера оказался в нашей лаборатории в мае 2006 года. Однако новое для тайваньской компании Compro Technology направление привело к некоторым осложнениям при выводе продукции на рынок. В нашем случае таким подводным камнем стали серьёзные проблемы первых версий штатного ПО, существенно ограничивавшие функциональность устройства. После жалоб на проблемы с настройкой, переключением источников сигнала при использовании с несколькими антеннами и т.д. производитель пошёл на беспрецедентный шаг. Из раздела загрузки официального сайта были полностью удалены ссылки на все существующие на тот момент версии драйверов и ПО, после чего было объявлено о прекращении обновлений вплоть до восстановления адекватной работоспособности, и обозначены конкретные сроки, необходимые для устранения замеченных недостатков. Так что, пришла пора познакомить читателей с тем, что получилось в итоге.

Небольшое отступление. Безусловно, мы отдаём себе отчёт в том, что пользователи, купившие тюнер в первые месяцы продаж, имеют полное право на выражение негативных эмоций, однако исправление ошибок самим производителем, пусть и через какое-то время, в любом случае, лучше существования продукта в недоработанном виде или вялотекущего тюнинга силами энтузиастов. Конец отступления.

На момент выхода обзора компьютерные тюнеры для приёма спутникового телевидения в ассортименте Compro Technology представлены двумя моделями: VideoMate S300 и VideoMate S350. S300 отличается отсутствием фирменной системы непосредственного управления питанием компьютера Power Up Scheduled Recording и комплектацией другим пультом ДУ. Суть этой технологии заключается в подключении разъема от кнопки Power к системной плате через тюнер, что позволяет последнему управлять включением-выключением напрямую. Других аппаратных отличий нет, поэтому результаты работы S350 можно смело экстраполировать на младшую модель.

Напомним, что пояснения основных терминов, использующихся при описании работы устройств спутникового приёма, можно найти в обзоре AVerTV DVB-S.

Комплект поставки

Если бы у нас существовала награда за оформление коробок, дизайнеры Compro Technology могли бы обклеивать стены плакатами с её изображением. Ибо сочетание фирменной оранжево-сине-белой цветовой гаммы, выверенных композиционных решений и качественного картона с тиснением этого заслуживает. Наклейка «Адаптировано для Украины и России» пока не является привычным явлением для спутниковых тюнеров. Попробуем разобраться, на что может рассчитывать покупатель коробки с такой надписью.

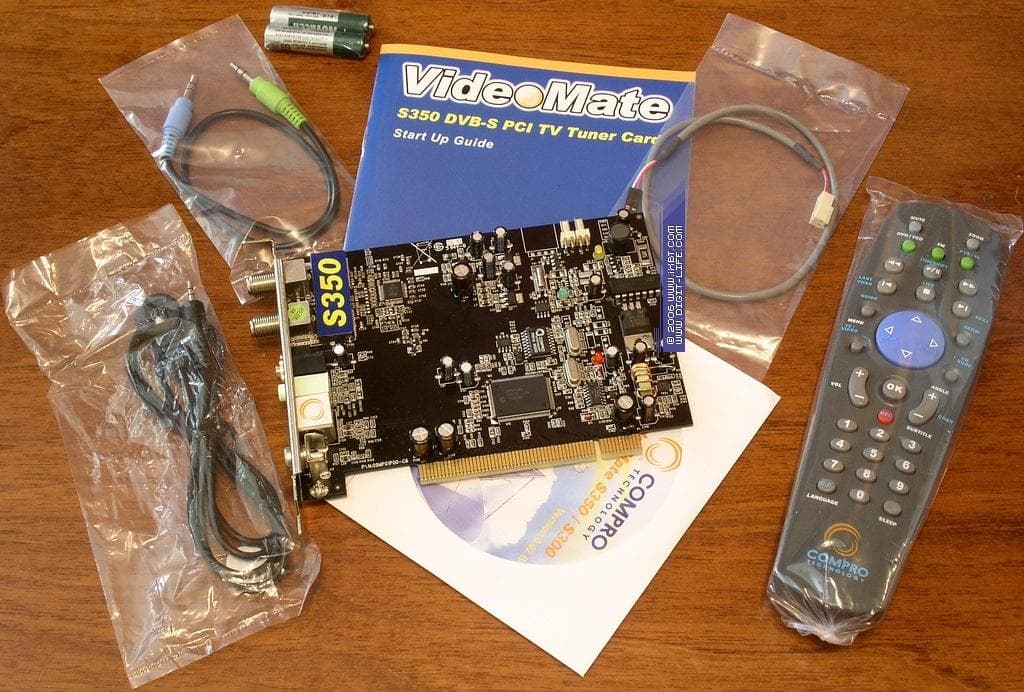

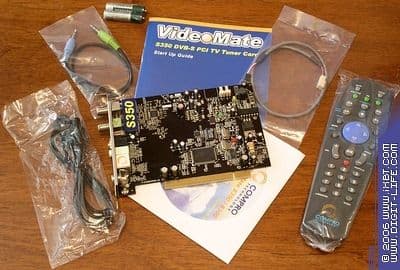

В комплект поставки входят:

  • Тюнер
  • Пульт ДУ
  • Выносной ИК-датчик пульта ДУ
  • Кабель mini-jack — mini-jack 3,5 мм для подключения к линейному входу звуковой карты
  • Кабель для подключения к разъему питания материнской платы
  • CD с драйверами и программным обеспечением
  • Руководство по эксплуатации

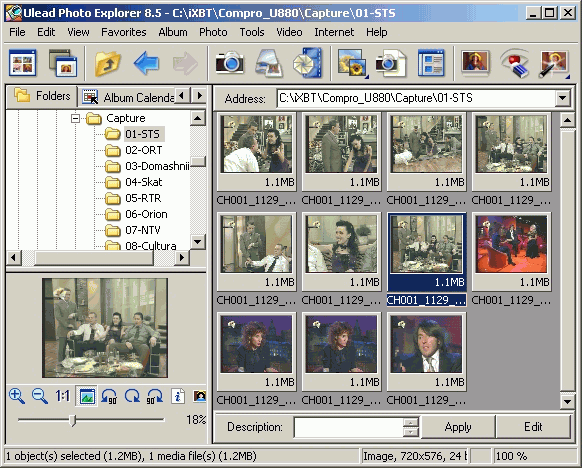

S350 лишён традиционного для старших моделей набора программ для редактирования видео и последующей подготовки/записи DVD. К дополнительному ПО можно отнести только фирменный DVD-проигрыватель ComproDVD 2,

и Photo Explorer 8.5 SE от Ulead Systems.

Серийные номера программ указаны на конвертах с дисками.

Конструкция и спецификации

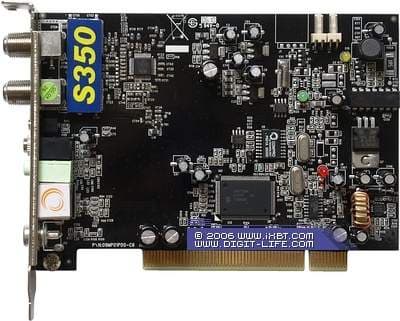

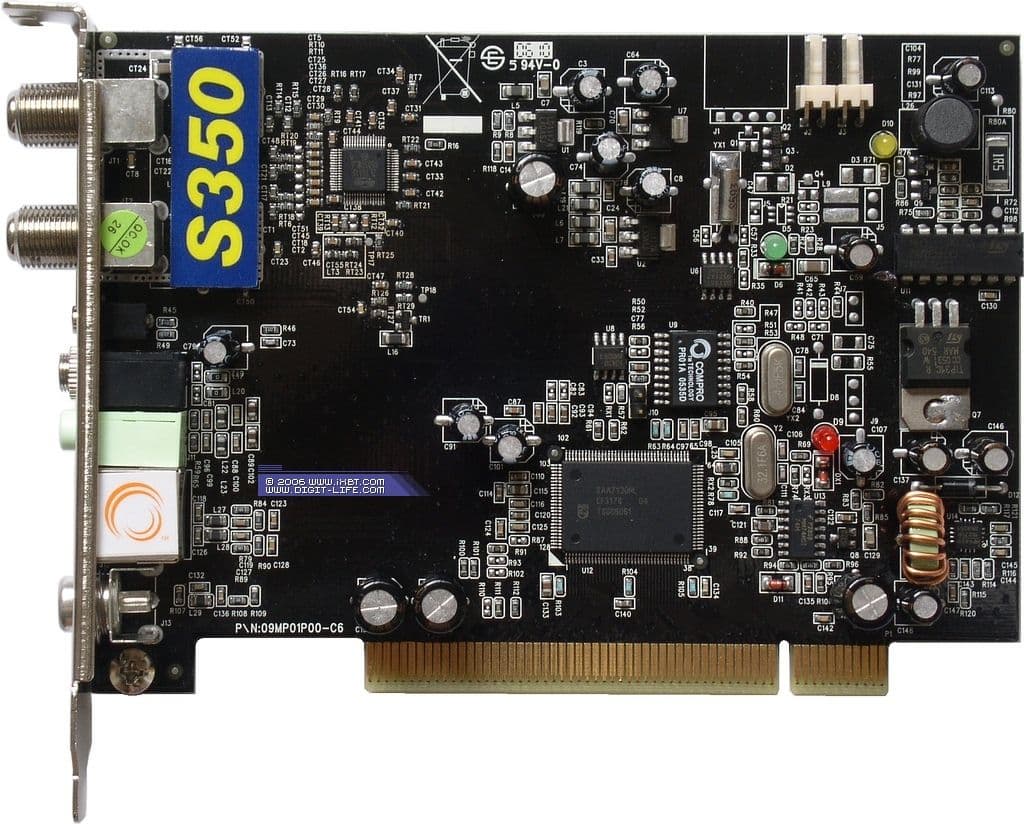

Замеченная при знакомстве с последними моделями PCI-тюнеров компании тяга к низкопрофильному дизайну обошла спутниковую линейку стороной, плата S350 имеет обычный размер (141×100 мм). Изменять фирменному чёрному цвету текстолита разработчики не стали, но от нанесения позолоты на планку с разъёмами почему-то отказались.



Небольшой металлический экран, расположенный за антенными разъёмами и замаскированный наклейкой с названием модели, скрывает полупроводниковый приёмник ZL10039 от компании Zarlink Semiconductor Inc.

В соответствии с референсным дизайном от Zarlink, тюнер оснащён QPSK демодулятором ZL10313 от того же производителя.

Сочетание этих двух чипов обеспечивает символьную скорость 1 — 45 MSps и низкое энергопотребление (1W на обе микросхемы). Кроме того, реализованная в ZL10039 технология «слепого сканирования» («blind scan») позволяет реализовать быстрое сканирование и переключение каналов без участия центрального процессора.

В качестве PCI-моста используется популярный 9-битный АЦП SAA7130HL от Philips Electronics, обеспечивающий хорошее качество видеозахвата с аналоговых источников.

На плате установлены три светодиода. Зелёный индицирует подачу питания, оранжевый — работу с DiSEqC-переключателями, красный сигнализирует об использовании пульта ДУ.

Спецификации VideoMate S350:

  • Диапазон частот — 950~2150 МГц
  • Символьная скорость — 1~45 MSps
  • Поддержка DiSEqC 1.2
  • Декодирование MPEG2 — программное
  • Поддержка Common Interface — нет
  • Технология непосредственного управления питанием компьютера Compro Power Up Scheduled Recording с возможностью включения/выключения компьютера при помощи пульта ДУ
  • Просмотр открытых (не кодированных) спутниковых телевизионных программ
  • Прием и прослушивание спутниковых радиостанций
  • Многооконные режимы просмотра PIP (Picture in Picture)/POP (Picture on Picture)
  • Режим отложенного просмотра TimeShift
  • Планировщик записи
  • Многоканальный предварительный просмотр
  • Индивидуальные настройки цветности, яркости, контраста и чёткости для каждого канала
  • Поддержка EPG
  • Поддержка субтитров
  • Поддержка MPEG2 HDTV (1080i / 720p)
  • Поддержка списка избранных каналов
  • Быстрое переключение каналов
  • Поддержка видеоизображения на поверхности рабочего стола
  • Запись транспортного потока
  • Полнофункциональный пульт ДУ

Конфигурация тестового компьютера

  • Процессор Athlon 64 X2 4200+ (Socket 939)
  • Системная плата Foxconn WinFast NF4UK8AA-8EKRS (чипсет NVIDIA nForce4 Ultra)
  • Оперативная память 2 ГБ (2×1024 МБ PC3200 Samsung)
  • Видеокарты HIS ATI RADEON X1900XT/NVIDIA GeForce 7900GT
  • Звуковая карта Creative Sound Blaster Audigy 2ZS
  • Жесткий диск 120 ГБ Maxtor Plus9-6Y120M0 7200rpm SATA150 8 МБ
  • Жесткий диск 120 ГБ Maxtor Plus9-6Y120M0 7200rpm SATA150 8 МБ
  • DVD ROM Hitachi GD-7500BV
  • DVD ReWriter BENQ DW1640
  • DVD ReWriter NEC ND-3500A
  • Блок питания Thermaltake HPC-420-102 DF
  • Операционная система Windows XP Professional (SP2) ENG

При тестировании использовались 2 антенны, сориентированные на Hotbird (13.0°) и Express A1R (40.0°)/Express AM22 (53.0°), подключенные при помощи 4x1 DiSEqC-переключателя GI-411 от Golden Interstar.

Подключение

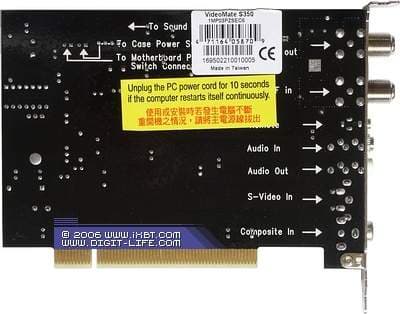

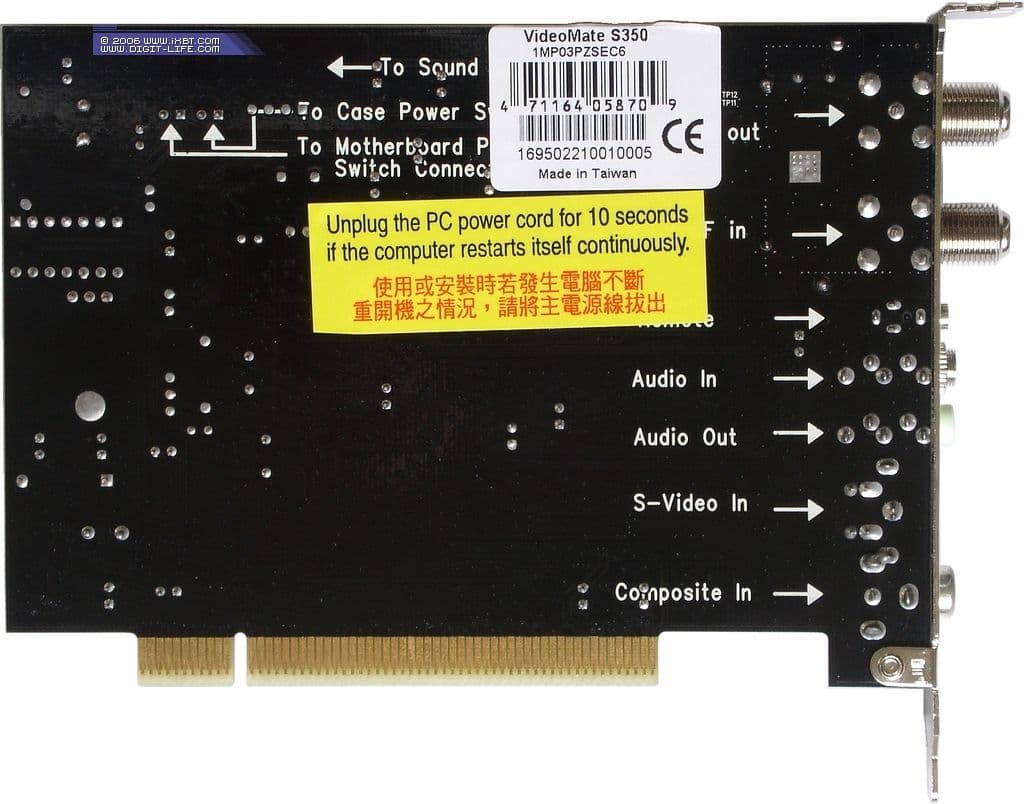

На планке тюнера размещены разъёмы типа F-Connector (входной для подключения антенны и выходной), гнездо для подключения ИК-датчика, линейный аудиовыход и аудиовыход (оба mini-jack 3,5 мм), а также S-Video и композитный аналоговые видеовходы.

Видеовыход позволяет коммутировать S350 с другим спутниковым ресивером, однако, при таком подключении на втором устройстве возможен просмотр только тех каналов, поляризация которых совпадает с поляризацией последнего активного канала на тюнере. Это справедливо и в случае перезагрузки компьютера.

Младшая модель АЦП в семействе SAA713x не имеет возможности передавать звук по PCI, поэтому для связи со звуковой картой используется классическое подключение к линейному входу (соответствующий кабель входит в комплект поставки).

Настройка

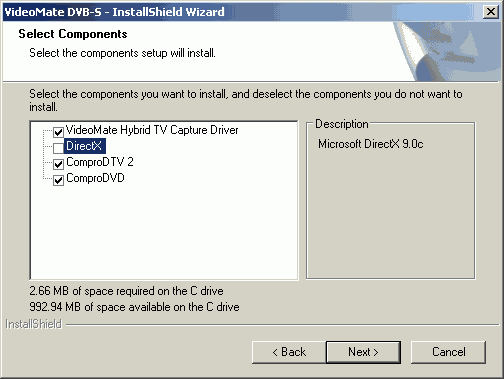

Знакомое нам по другим продуктам производства Compro Technology установочное меню представляет собой выбор компонентов, реализованный штатными средствами InstallShield.

При тестировании использовались драйвер версии 1.3.4.5 и программа ComproDTV 2.7.1.9. Подчеркнём, что установка более ранних версий категорически не рекомендуется, так как они не обеспечивают необходимой функциональности и стабильности.

После установки в разделе Sound, video and game controllers появляются: устройство VideoMate TV SAA7130, Capture Device.

В системном трее традиционно располагаются иконки планировщика и резидентной программы для работы с пультом ДУ.

Схожесть стандартов DVB-T и DVB-S в части декодирования видеопотока привела к схожести интерфейса программы ComproDTV 2, используемой с DVB-T тюнерами компании.

Тем не менее, особенности приёма спутникового телевидения стали причиной изменения настроек поиска и списка каналов.

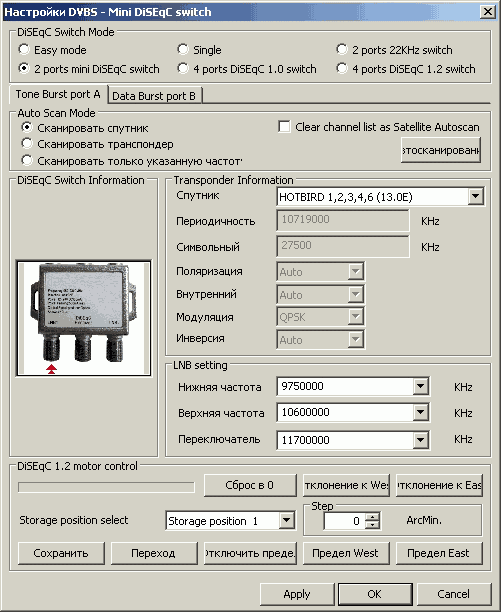

Кнопка Настройки цифрового ТВ открывает меню опций DiSEqC-переключателей (от 1 до 4 портов) и моторизованных подвесов. Во втором случае возможно сохранение 10 пользовательских позиций.

Для каждого порта (при использовании DiSEqC-переключателя), кроме поиска всех каналов выбранного из списка спутника, доступно сканирование транспондера и произвольной частоты.

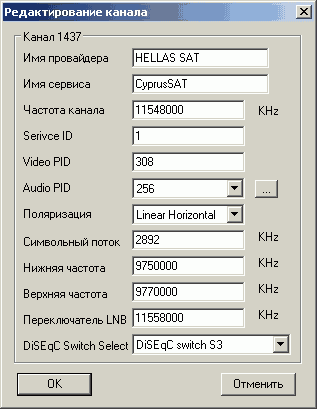

Индивидуальные параметры каждого канала (провайдер, название, частота, аудио- и видеоидентификаторы, поляризация, символьная скорость) подвержены тонкой настройке. Не хватает разве что классификации по кодированию (открытый/закрытый), но это компенсируется возможностью поканального выбора позиции DiSEqC-переключателя (!).

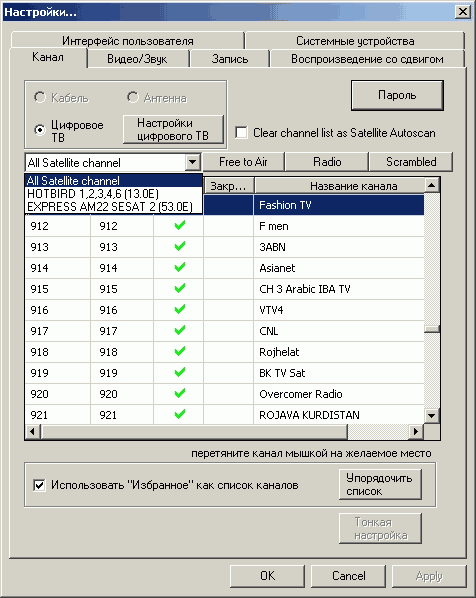

Особенностью спутникового приёма является большое количество каналов на некоторых спутниках, из-за чего сканирование может занять несколько минут. Несмотря на заявленные возможности приёмной части, скорость поиска каналов в штатном ПО нельзя назвать выдающейся. Впрочем, эта процедура, как правило, выполняется только один раз. Хочется надеяться, что в будущих версиях программы появится прозрачный для пользователя экспорт/импорт каналов, а пока остаётся только напомнить, что за эти параметры отвечают файлы channel.bin и chnprop.bin, расположенные в Program Files\VideoMate\VideoMate\ComproDTV 2.5\rc.

Сортировка каналов возможна по спутнику, кодированию и вынесенному на отдельную кнопку отображению радиоканалов. Одного пользовательского списка зачастую достаточно при работе с аналоговыми и DVB-T устройствами, но для спутникового приёма, где счёт идёт на тысячи, пожалуй, маловато. Изменение порядка каналов осуществляется перетаскиванием их мышью с зажатой левой кнопкой.

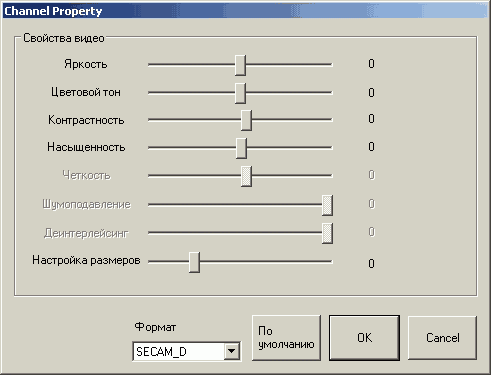

Индивидуальная настройка яркости, контраста, цветности, контраста, насыщенности и масштабирования каждого канала является редкой гостьей в штатном ПО DVB-S тюнеров.

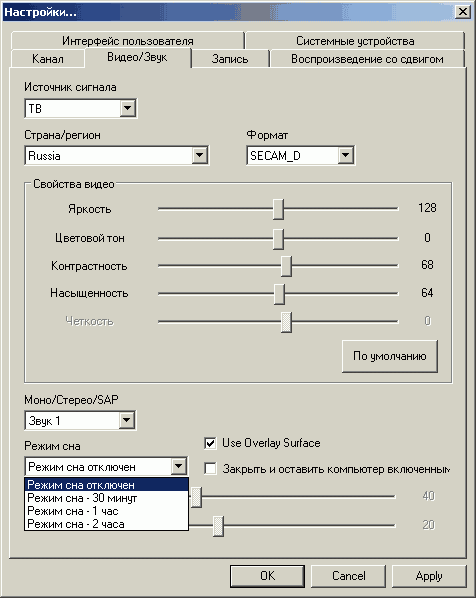

Общие настройки яркости, контраста, цветности, оттенка и чёткости находятся в разделе Видео/Звук. Настройка Mono/Stereo/SAP позволяет выбрать звуковую дорожку (при наличии нескольких вариантов). Здесь же можно найти включение/отключение оверлея и таймер сна (30 минут, 1 час, 2 часа).

В настройках записи, доступных при выборе аналоговых входов, доступны выбор кодека (кроме штатного кодирования в MPEG2 с несколькими профилями и ручной установкой параметров, поддерживаются сторонние кодеки, установленные в системе), его опции и уровень записи.

Параметры записи при работе с MPEG2-потоком в формате DVB-S недоступны для редактирования. Изменению подвержено только время буфера в режиме отложенного просмотра TimeShift.

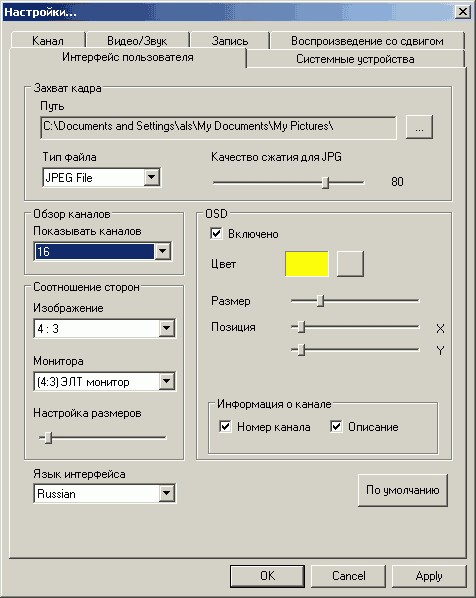

В разделе Интерфейс пользователя можно настроить размер, цвет и расположение экранного меню, выбрать формат захвата кадров (BMP и JPEG) и размер матрицы для режима предварительного многоканального просмотра. Опция Настройка размеров отвечает за масштабирование изображения при просмотре. Владельцам LCD-мониторов предоставляется возможность оценить настройку пропорций полноэкранного режима.

Дополнительные возможности

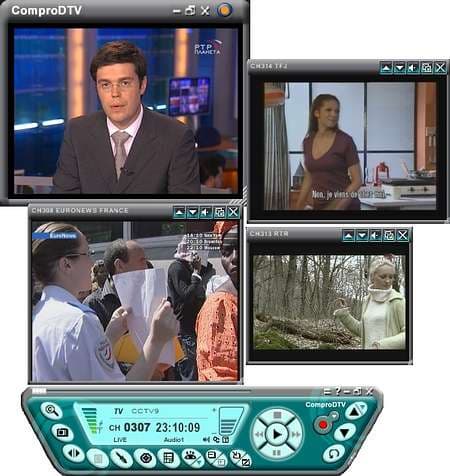

В ComproDTV 2 реализован полноценный многоканальный просмотр (!) до 4 программ одновременно, принимаемых с одного транспондера. При этом в одном из окон возможен не только просмотр, но и запись/режим отложенного просмотра TimeShift.

При использовании этого режима загрузка процессора на тестовой системе не превышала 30%.

Поддерживается запись программного потока (Program Stream), содержащего дополнительную сервисную информацию транспортного потока (Transport Stream) и звука. При этом запись аудио осуществляется в формате mp3 (!).

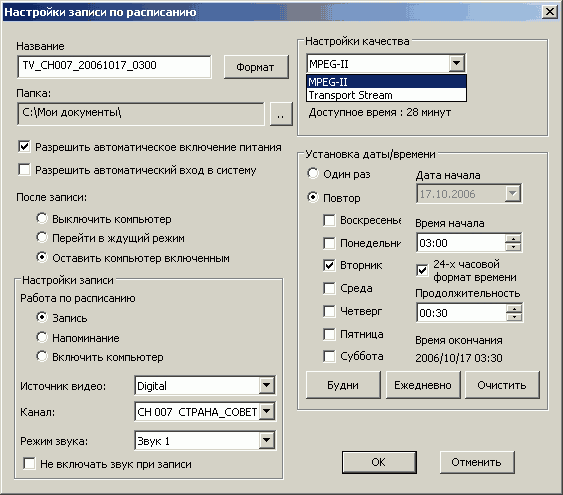

В планировщике реализовано отключение компьютера и переход в ждущий режим после окончания запланированного задания. Управление питанием обеспечивает полноценное включение компьютера для выполнения задач. Можно запланировать запись не только программного, но и транспортного потока.

Имеется галерея захваченных кадров.

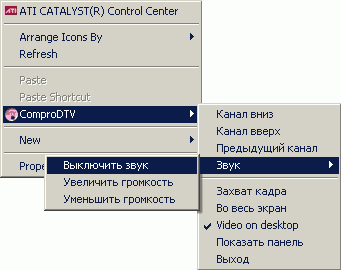

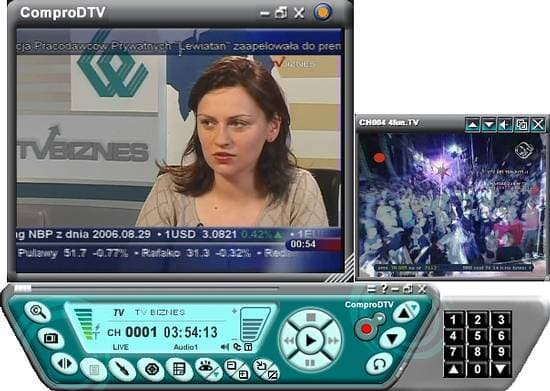

Интересно организовано управление программой в режиме вывода видеоизображения на поверхность рабочего стола. В системное контекстное меню добавляется соответствующий пункт, позволяющий обойтись без панели управления, значка в системном трее и прочих ухищрений.

Мало того, реализована совместная работа этого режима с многоканальным просмотром, при котором один видеопоток выводится на рабочий стол, а остальные отображаются в оконном режиме.

Качество

Подобно многим программам от производителей тюнеров, индикатор приёма ComproDTV 2 из двух параметров (уровень сигнала и качество) отображает только первый. Однако полученные в альтернативном ПО (об этом далее по тексту) значения качества оказались очень высокими. Собственно, как и уровень сигнала, достигающий 100%. Таких результатов в моих условиях до этого не демонстрировал ни один тюнер. Даже с поправкой на то, что производители могут использовать разные методы для определения этих параметров. Качество изображения при любом из вариантов цифрового вещания (DVB-C, DVB-S, DVB-T) определяется битрейтом и разрешением в исходном сигнале. Большинство каналов вещает с битрейтом 2000-4000 Кбит/с.

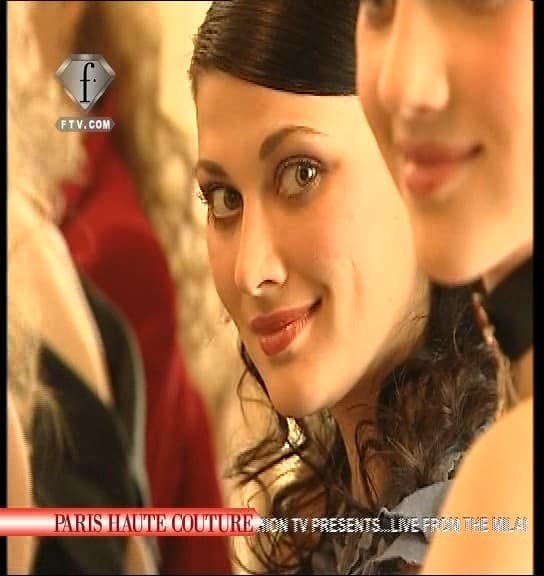

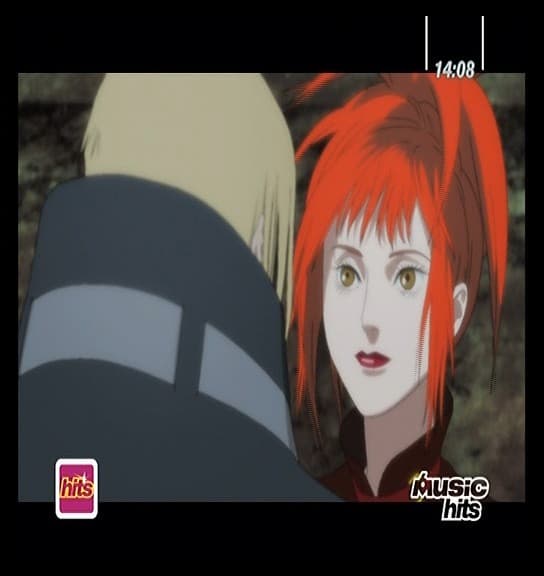

Разрешение 544×576

Скачать видеофрагмент продолжительностью 5 секунд.

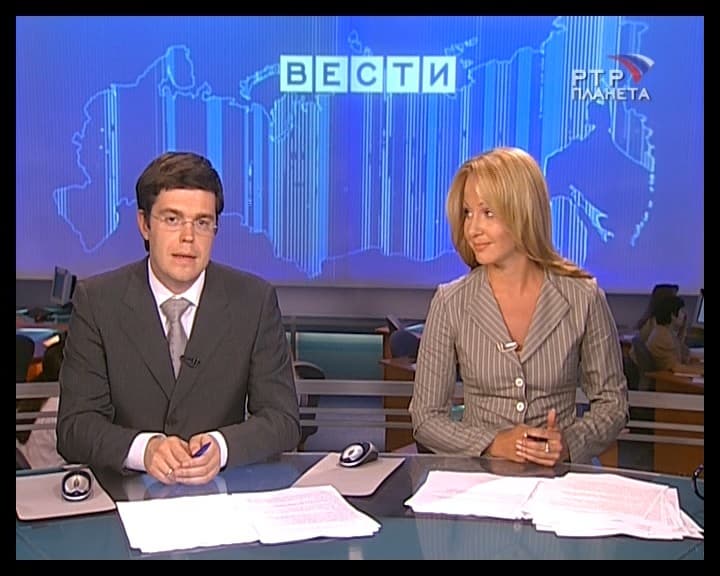

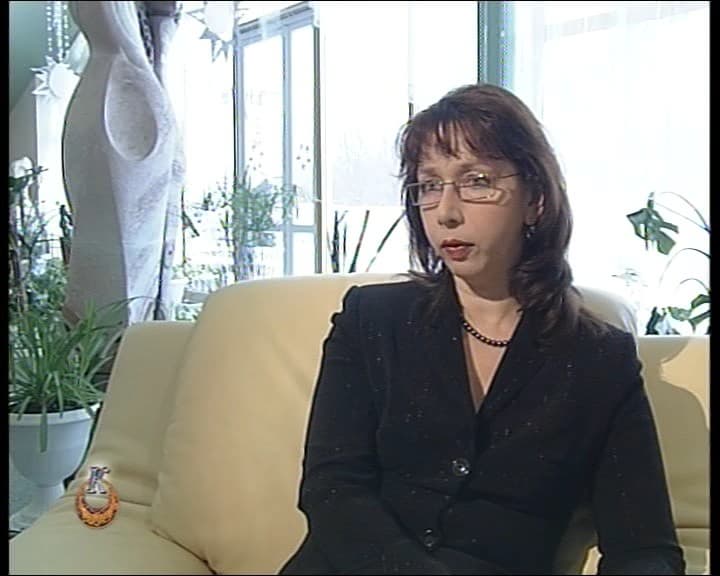

Разрешение 720×576

Скачать видеофрагмент продолжительностью 5 секунд.

В настоящее время многие HDTV каналы переходят с MPEG2 на использование формата h.264. Некоторое время онлайновый просмотр таких каналов не был доступен пользователям актуальных моделей спутниковых тюнеров, но сейчас эту проблему можно считать решённой. Подробности можно найти в статье «HOWTO: Просмотр H.264/AVC HDTV вживую с применением DVB-карт» на сайте корпорации General Satellite.

При тестировании канала LUXE TV HD (h.264, 1440×1088) использовалась программа DVB Viewer.

Разрешение 1280×1088 (HDTV)

Скачать фрагмент транспортного потока (для воспроизведения можно использовать PowerDVD 7) продолжительностью 5 секунд.

В обзоре Kworld DVB-S 100 мы говорили о зависимости загрузки ЦП от используемой видеокарты при декодировании h.264. На этот раз хочется уделить внимание влиянию многопроцессорности. В нашем случае второе процессорное ядро (замена Athlon 64 3800+ на Athlon 64 X2 4200+), несмотря на уменьшившуюся на 200 МГц тактовую частоту, снизило нагрузку с 80-90% до 30-40% (!), тем самым позволив считать такие условия подходящими под определение комфортного просмотра.

Во время тестирования с доступной на момент выхода обзора версией драйвера нареканий на работу с DiSEqC-переключателем не возникло.

Штатное ПО не поддерживает плагины сторонних разработчиков, однако BDA-драйвер позволяет сторонним программам поддерживать VideoMate S350. Проверка на совместимость с известной альтернативной программой ProgDVB (рекомендуются последние версии), упомянутым выше DVB Viewer и MyTheatre увенчалась положительным результатом. Отметим, что добавление модулей поддержки нового оборудования в ProgDVB является платным для производителей.

Несколько слов о замеченных недостатках. Начать хочется с локализации. Впечатление от грамотного в целом перевода несколько смазывают некоторые непереведённые опции и проблемы с размещением русских названий на кнопках. Конечно, эта особенность не относится к серьёзным проблемам и не требует больших трудозатрат на исправление, тем не менее, разработчикам следует быть внимательнее. Следующий пункт, в принципе, сложно назвать недостатком. Речь идёт о появляющемся после запуска штатного ПО в корневом каталоге диска пустом (!) файле mediasample.bin. Как говорится, мелочь, а неприятно. Осталось сказать о зависании программы при включении многоканального просмотра. Не исключено, что это связано с какими-то особенностями тестовой конфигурации, но умолчать об этом мы не можем.

Работа в качестве модема

В текущей версии ComproDTV 2 для работы с этим тюнером реализована полноценная поддержка работы в качестве спутникового модема. Для этого используется поставляемый с программой драйвер виртуального сетевого адаптера Compro DTV Ethernet Adapter (желающие могут отказаться от него на этапе установки)

и программный модуль Compro IP Sink.

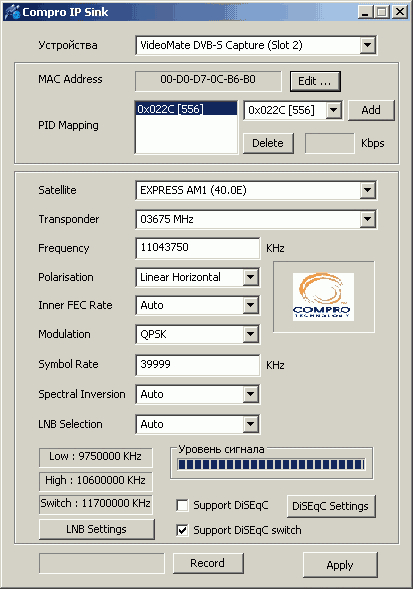

Все установки IP Sink расположены в одном окне, что существенно облегчает настройку. Отдельно стоит отметить возможность смены MAC адреса, отсутствующую, в частности, у популярных тюнеров серии SkyStar 2/SkyStar USB. В отличие от ПО других производителей, IP Sink не прописывается в автоматическую загрузку. Впрочем, процедура копирования ярлыка в соответствующую системную папку наверняка не вызовет трудностей даже у неопытных пользователей

Тюнер успешно работает при высоких символьных скоростях (PlanetSky, 39999 MSps).

Перехват входящего трафика (также известный как «граббинг» или «рыбалка») на этой модели возможен при помощи плагина к ProgDVB и некоторых других программ. В таком режиме VideoMate S350 также демонстрирует хорошие результаты.

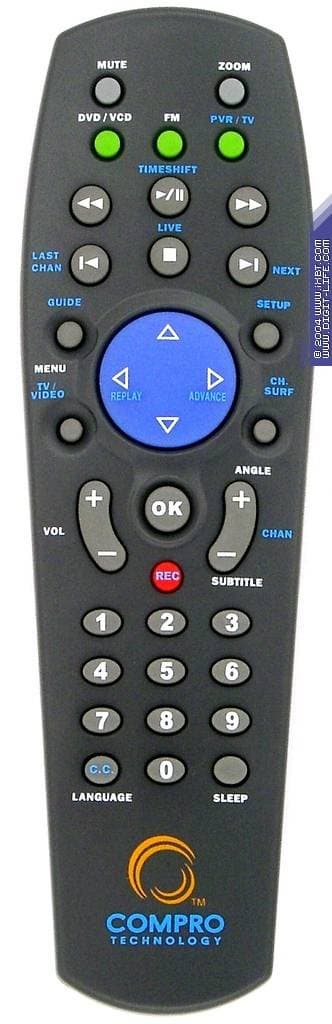

Пульт ДУ

О качественном многофункциональном пульте, используемом практически во всех PCI-тюнерах компании, не раз говорилось в предыдущих обзорах. Хорошим эргономическим качествам способствует форма и цветовое выделение кнопок. Нажатие информативно. Питание от двух прилагаемых батареек типоразмера ААА.

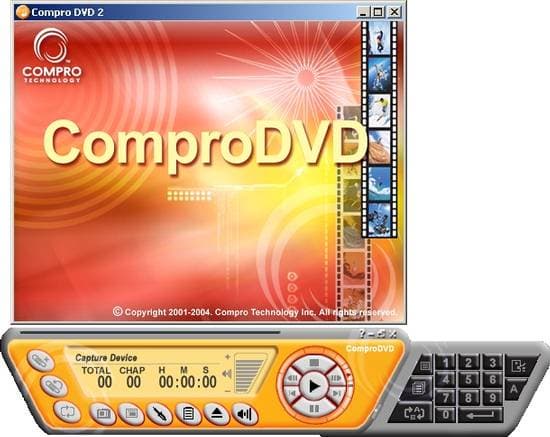

Кроме управления программой для работы с тюнером, пульт поддерживает фирменный DVD-проигрыватель, входящий в комплект поставки.

Благодаря Compro POWER UP SCHEDULING пульт предоставляет возможность включения компьютера при помощи кнопки PVR/TV.

Выводы

Отличное качество приёма, возможность работы в качестве модема, наличие видеовыхода (пусть и с ограничением по поляризации), поддержка видеозахвата с аналоговых источников и технология непосредственного управления питанием компьютера Compro POWER UP SCHEDULING, определенно, заслуживают поощрения за оригинальный дизайн.

Original Design - награда за уникальный дизайн модели

Плюсы

  • Отличное качество приёма
  • Низкое энергопотребление
  • Возможность работы в качестве спутникового модема
  • Технология непосредственного управления питанием компьютера Compro Power Up Scheduled Recording с возможностью включения/выключения компьютера при помощи пульта ДУ
  • Оригинально реализованный многооконный режим PIP (Picture in Picture)/POP (Picture on Picture)
  • Режим отложенного просмотра TimeShift
  • Планировщик записи
  • Многоканальный предварительный просмотр
  • Индивидуальные настройки цветности, яркости, контраста и чёткости для каждого канала
  • Поддержка EPG
  • Поддержка субтитров
  • Поддержка MPEG2 HDTV (1080i / 720p)
  • Поддержка списка избранных каналов
  • Поддержка видеоизображения на поверхности рабочего стола
  • Запись транспортного потока
  • Совместимость с альтернативными программами (DVB Viewer, MyTheatre, ProgDVB и т. д.)
  • Полнофункциональный пульт ДУ

Минусы

  • Недоработки в локализации интерфейса
  • Возможное зависание программы при включении многоканального просмотра
  • Всего один пользовательский список каналов
  • Отсутствие поддержки декодирования h.264 в штатном ПО
  • Отсутствие поддержки Common Interface

Несмотря на выход спутниковых тюнеров от Compro Technology на рынок с недоработанным программным обеспечением, усилия сотрудников компании, направленные на исправление недостатков, через полгода после начала продаж принесли свои плоды. В настоящее время VideoMate S300 и S350 представляют собой серьёзных конкурентов для продукции производителей, специализирующихся на разработке подобных устройств. Более того, эти модели способны предложить пользователю лучшую функциональность при вполне демократичной стоимости. Остаётся только пожелать Compro Technology успеха на новом для себя рынке и более внимательного отношения к тестированию своих новинок до их выхода.



Средняя текущая цена (количество предложений) Compro VideoMate S300 в московской рознице: Н/Д(0)

Средняя текущая цена (количество предложений) Compro VideoMate S350 в московской рознице: Н/Д(0)



Выражаем благодарность компании «Compro Technology»
за предоставленный на тестирование тюнер


Автору хочется также поблагодарить самого активного участника
обсуждения этой модели в конференции Александра Павлика aka pavlic
за добровольную помощь в тестировании
