Kworld DVB-S 100 — рядовой спутниковый тюнер без каких-либо отличительных особенностей


Nihil est ab omni parte beatum
(Нет ничего благополучного во всех отношениях).

Гораций, «Оды»

Несмотря на отсутствие некоторых моделей на российском рынке, продукция тайваньской компании Kworld Computer Co., Ltd. регулярно появляется в нашей лаборатории. Мы уже рассматривали устройства видеозахвата, устройства аналогового и DVB-T приёма с различными интерфейсами, TV-тюнеры с аппаратными MPEG1/2-кодировщиками и автономные тюнеры. Осталось неохваченным только одно направление — тюнеры, способные принимать спутниковые каналы. На данный момент линейка продуктов компании состоит из двух моделей, отличающихся интерфейсом. В первую очередь к нам попал PCI-тюнер, представляющий интерес для большей части потенциальных пользователей. Вряд ли это актуально в нашей стране, однако точно такую же модель под названием DVB-S755 можно найти в ассортименте компании Dynavision Trading L.L.C., находящейся в Объединённых Арабских Эмиратах. Можно предположить, что причиной тому служат широко распространённые в компьютерном бизнесе ОЕМ-соглашения.

Перед тем как перейти к результатам тестирования, напомним, что пояснения основных терминов, использующихся при описании работы устройств спутникового приёма, можно найти в обзоре AVerTV DVB-S.

Комплект поставки

В оформлении коробки использована фирменная красно-белая цветовая гамма. Сюжетная часть дизайна состоит в изображении счастливого семейства, собравшегося перед компьютерным монитором.

В коробке можно найти:

  • Тюнер
  • Пульт ДУ
  • Выносной ИК-датчик пульта ДУ
  • CD с драйверами и программным обеспечением
  • Руководство по установке
  • Руководство по эксплуатации

В традициях Kworld комплектация своих изделий пакетом дополнительных программ от Honest Technology, состоящим из следующих компонентов:

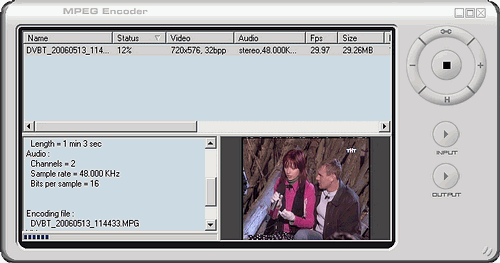

MPEG Encoder 4.0 для конвертирования видеофайлов в MPEG1/2,

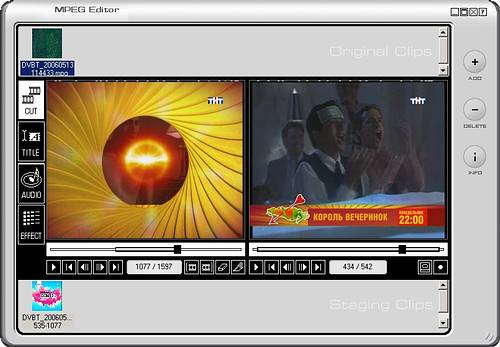

MPEG Editor 4.0 для редактирования видео

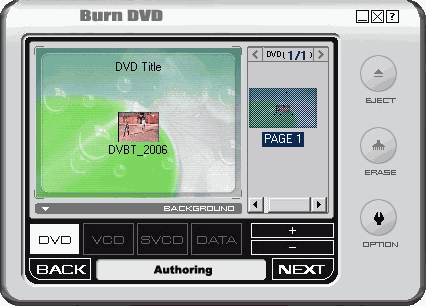

и DVD Maker 3.1 для создания и записи VCD и DVD.

Приложение для работы с тюнером и дополнительные программы вызываются при помощи общей оболочки DVBS Plus.

Конструкция и спецификации

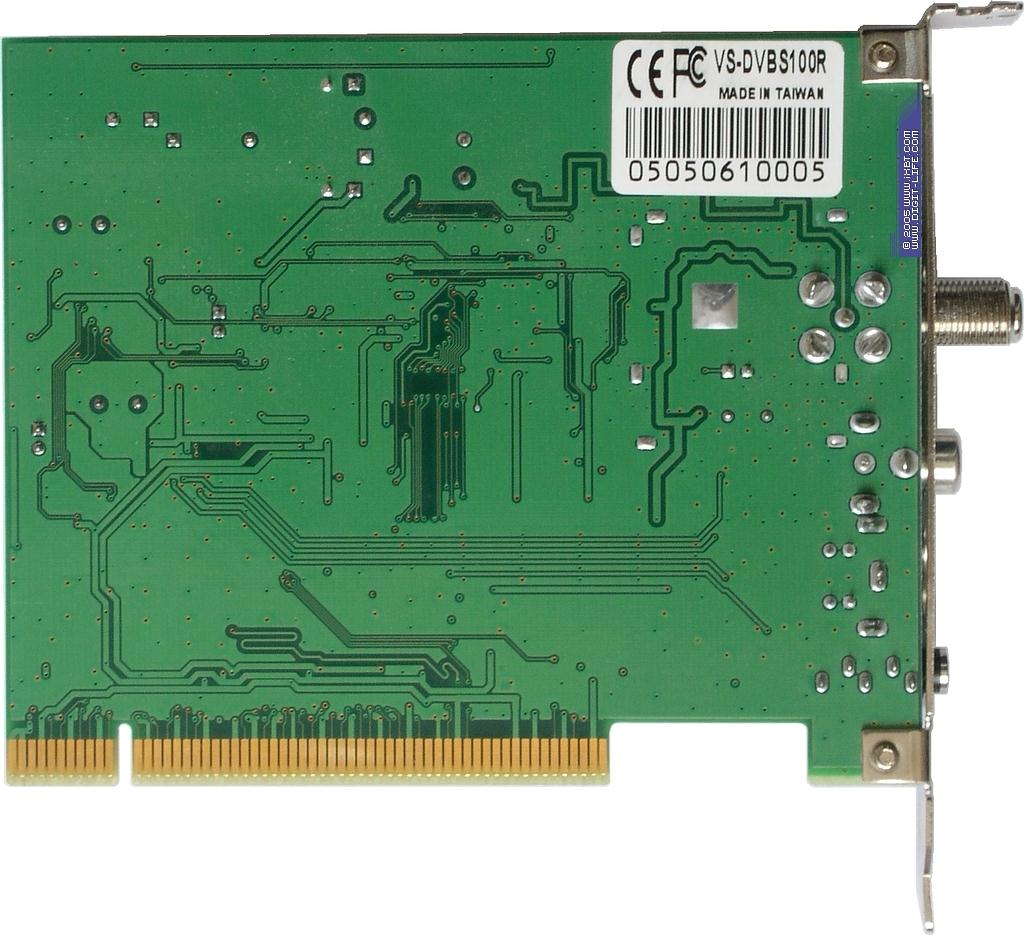

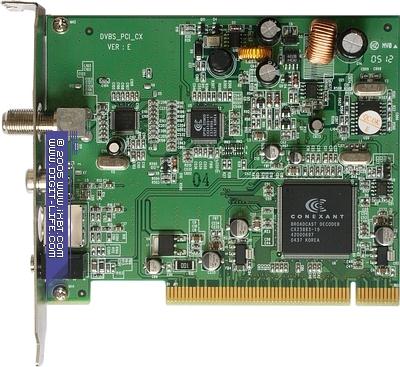

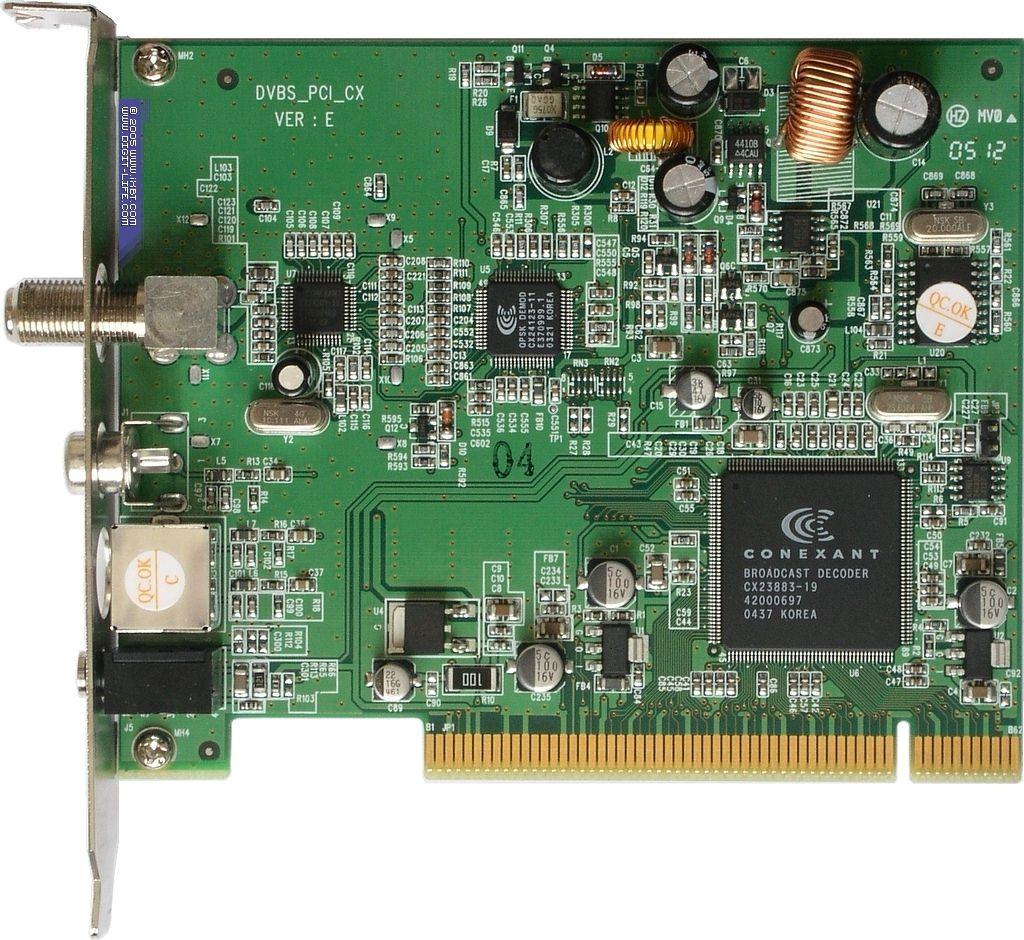

Зелёный цвет текстолита характерен для тюнеров компании. Благодаря полупроводниковой приёмной части, плата не выглядит перегруженной.


На DVB-S 100 установлен приёмник CX24109-11 от Conexant Systems, Inc. ВЧ-блок не имеет экранирующего кожуха либо радиатора для отвода тепла.

QPSK демодулятор CX24123-11 поддерживает символьную скорость до 45 MSps и позволяет работать с протоколом DiSEqC 2.x.

PCI-мостом служит 10-битный АЦП CX23883-19, обеспечивающий хорошее качество видеозахвата с аналоговых источников (тюнер имеет соответствующие входы).

Kworld DVB-S 100 имеет следующие спецификации:

  • Принимаемые частоты — 950~2150 МГц
  • Символьная скорость — 1~45 MSps
  • Поддержка DiSEqC 1.x и 2x
  • Напряжение на LNB — 13V/18V
  • Декодирование MPEG2 — программное
  • Поддержка Common Interface — нет
Основные возможности штатной программы STVR:
  • Просмотр открытых (не кодированных) спутниковых телевизионных программ
  • Прием и прослушивание спутниковых радиостанций
  • Поддержка видеорежима 16:9
  • Автоматический поиск каналов
  • Редактирование каналов
  • Многоканальный предварительный просмотр
  • Вывод изображения на поверхность рабочего стола
  • Поддержка EPG (Electronic Programm Guide)
  • Наличие функции отложенного просмотра Time-Shifting
  • Планировщик записи
  • Поддержка захвата кадров
  • Режим «Картинка-В-Картинке» (Picture-In-Picture) при воспроизведении файлов
  • Отключение компьютера при помощи пульта ДУ
  • SRPO (Schedule-Recording in PC Power-Off Mode) — возможность вывода компьютера из спящего режима (Hibernate) для записи по расписанию

Конфигурация тестового компьютера

  • Процессор Athlon 64 3800+ (Socket 939)
  • Системная плата Foxconn WinFast NF4UK8AA-8EKRS (чипсет NVIDIA nForce4 Ultra)
  • Оперативная память 2 ГБ (2×1024 МБ PC3200 Samsung)
  • Видеокарта HIS ATI RADEON X1800XT//NVIDIA GeForce 7900GT
  • Звуковая карта Creative Sound Blaster Audigy 2ZS
  • Жесткий диск 120 ГБ Maxtor Plus9-6Y120M0 7200rpm SATA150 8 Мб
  • Жесткий диск 120 ГБ Maxtor Plus9-6Y120M0 7200rpm SATA150 8 Мб
  • DVD ROM Hitachi GD-7500BV
  • DVD ReWriter BENQ DW1640
  • DVD ReWriter NEC ND-3500A
  • Блок питания Thermaltake HPC-420-102 DF
  • Операционная система Windows XP Professional (SP2) ENG

При тестировании использовались две антенны, сориентированные на Hotbird (13.0°) и Express A1R (40.0°)/Express AM22 (53.0°), подключенные при помощи 2x1 DiSEqC-переключателя GI-221 от Golden Interstar.

Подключение

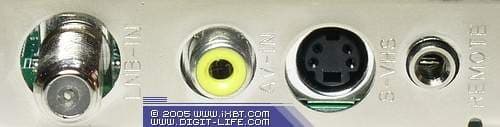

На планке тюнера находятся: разъём для подключения антенны типа F-Connector, композитный и S-Video аналоговые видеовходы и гнездо для подключения ИК-датчика.

Настройка

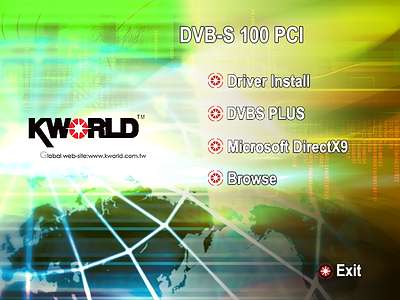

Меню установочного диска имеет одноуровневую структуру без подразделов. Драйвер устанавливается вместе с резидентной программой для работы с пультом ДУ, установка остальных программ вынесена в отдельный пункт.

При тестировании использовались драйвер 4.0.108.2 и программа STVR, пропатченная до версии 2.0.0.0.

После установки в разделе Sound, video and game controllers появляются 4 устройства — KWorld DVBS 2388x AVStream Crossbar, KWorld DVBS 2388x Transport Stream Capture, KWorld DVBS 2388x Video Capture и KWorld DVBS BDA Tuner/Demod.

В системном трее обнаруживаются иконки планировщика (автозапуск программы отключается в настройках) и программы для работы с пультом ДУ.

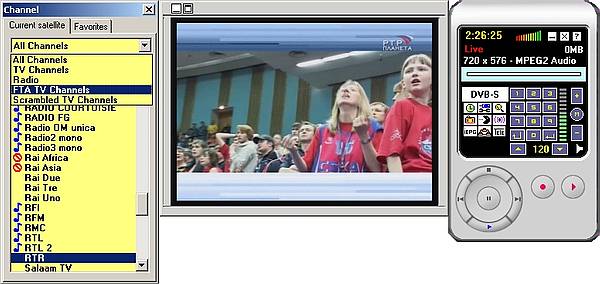

Интерфейс программы STVR имеет знакомую нам по приложениям для аналоговых и DVB-T тюнеров этого производителя вертикальную панель управления без возможности её (панели) отключения или минимизации. Программа поддерживает английский, китайский, немецкий, французский, итальянский языки интерфейса. К сожалению, русского в этом списке не оказалось.

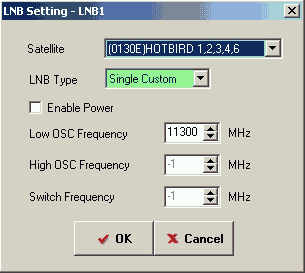

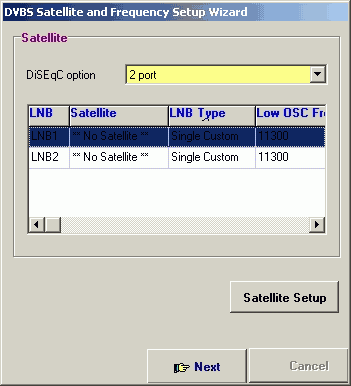

Настройка программы начинается с выбора опций DiSEqC-переключателя (от 1 до 4 портов).

Для каждого порта можно выбрать свой спутник.

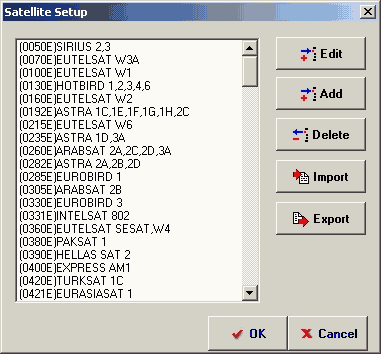

Возможно редактирование списка частот для каждого спутника с поддержкой импорта и экспорта полученных настроек.

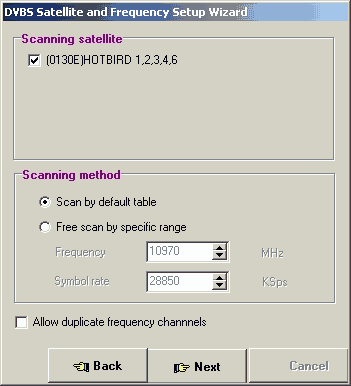

Поиск осуществляется по таблице каналов либо по заданным значениям частоты и символьной скорости.

Несмотря на то, что во время сканирования для найденных каналов отображаются уровень сигнала и качество, панель управления имеет индикацию только второго параметра. В интерфейсе присутствует дополнительная отключаемая панель списка каналов с возможностью сортировки по открытым/закодированным TV-каналам и радиостанциям.

Особенностью спутникового приёма является большое количество каналов на некоторых спутниках, из-за чего сканирование может занять несколько минут.

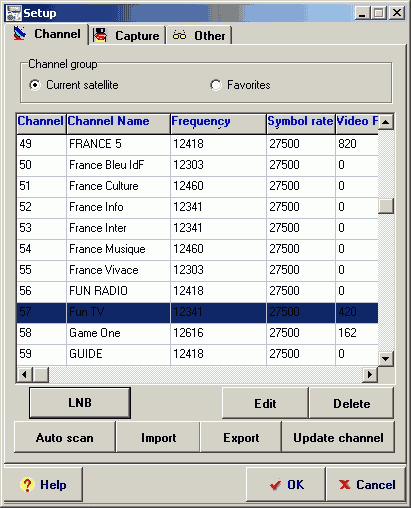

Из полученного списка можно выделить избранные каналы.

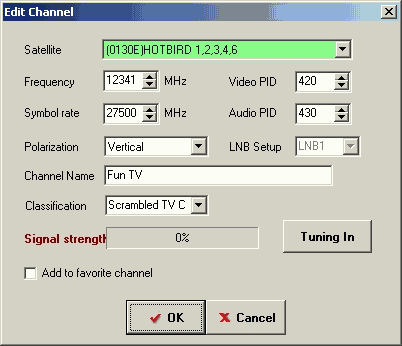

Тонкой настройке подвержены такие параметры каждого канала как частота, символьная скорость, поляризация, аудио- и видеоидентификаторы, название, классификация по кодированию (открытый/закрытый), принадлежность к списку избранных.

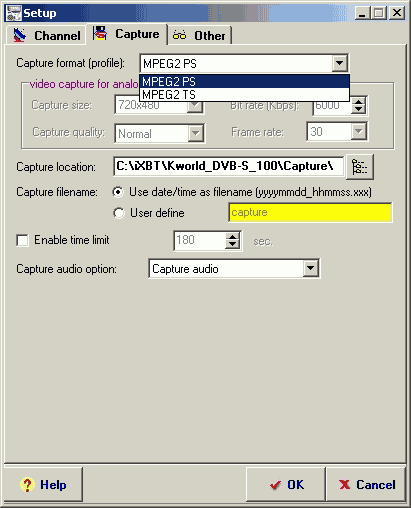

Возможна запись как программного (Program Stream), так и транспортного потока (Transport Stream), содержащего дополнительную сервисную информацию.

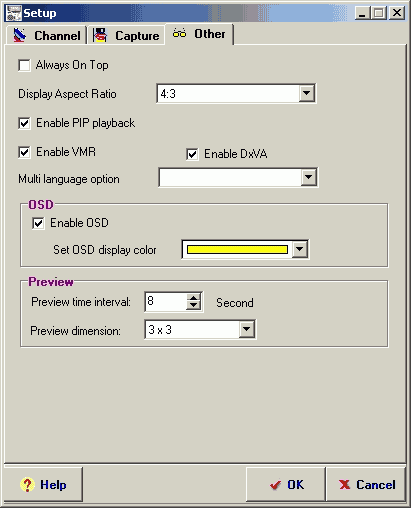

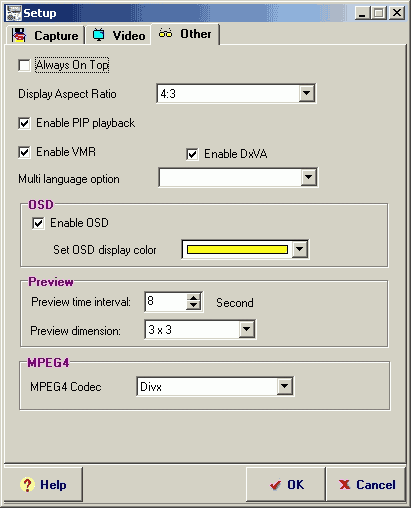

В последнем разделе настроек Other находятся изменение пропорций изображения, включение аппаратной DXVA-акселерации, активация вывода изображения с использованием VMR (Video Mixing Renderer), настройка размера матрицы и времени переключения каналов в режиме многоканального предварительного просмотра.

Переключение на аналоговые видеовходы приводит к изменению доступных настроек.

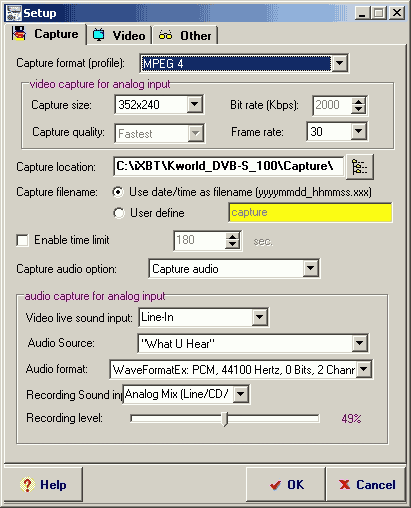

На вкладке Capture появляются настройки параметров записи в соответствии с выбранным форматом. Поддерживаются MPEG2 (используется кодек от Honest Technology, имеющий худшее качество, нежели конкурирующие продукты от InterVideo, CyberLink или Ulead Systems), MPEG4 (с кодеками от DivX и Microsoft) и захват в AVI несжатого потока. Доступны только основные параметры, такие как разрешение, частота кадров и битрейт для MPEG2. Здесь же настраиваются параметры аудиовхода при записи.

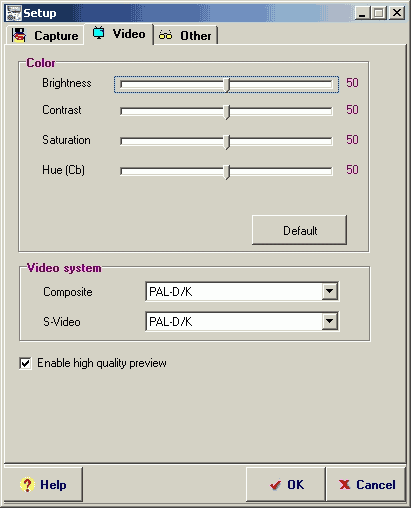

Настройки видеоизображения (яркость, контраст, цветность) почему-то доступны только в режиме захвата с аналоговых источников. Кроме них, в разделе настроек видео нашлось место для установки стандарта цветности для каждого входа.

В разделе Other к уже перечисленным настройкам добавляется выбор кодека для записи в MPEG4.

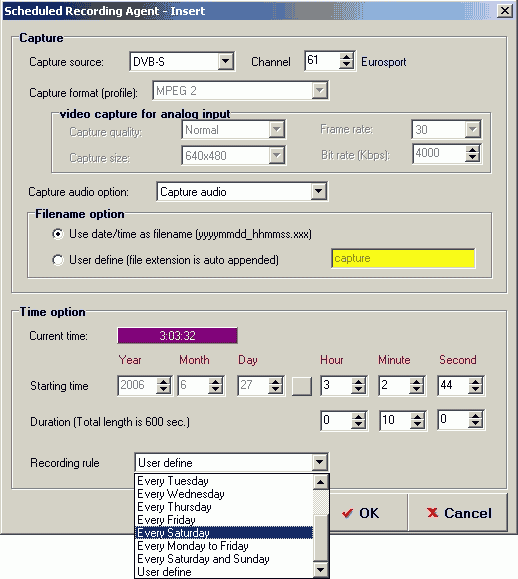

Планировщик можно запрограммировать только на запись. Для перехода в спящий режим (отключение не поддерживается) после окончания записи в настройках планировщика необходимо активировать чекбокс Enable Power-off schedule recording mode (Power-off after every recording). При отключенном в настройках управления питанием компьютера спящем режиме эта опция в интерфейсе отсутствует, так что для её использования следует проявить определённую внимательность.

Штатное ПО не поддерживает плагины сторонних разработчиков. Работа с данными, позволяющая использовать тюнер в качестве спутникового модема, в штатном ПО не реализована, а отсутствие альтернативных программных решений способно снизить интерес к этой модели у многих российских пользователей. Впрочем, перехват входящего трафика (также известный как «граббинг» или «рыбалка») на этой модели всё-таки возможен при помощи плагина к известной альтернативной программе ProgDVB. Эту бесплатную (!) программу смело можно рекомендовать вместо штатного ПО, так как, обладая полной поддержкой рассматриваемого тюнера, она имеет удобный интерфейс и поддержку основных существующих плагинов. Единственным недостатком ProgDVB в данном случае можно считать отсутствие возможности работы с пультом ДУ.

Качество

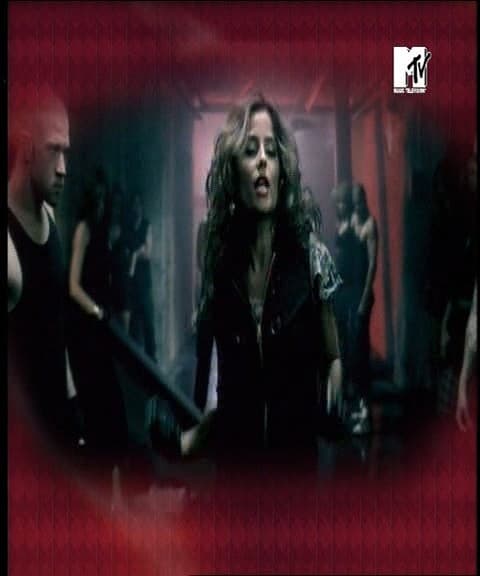

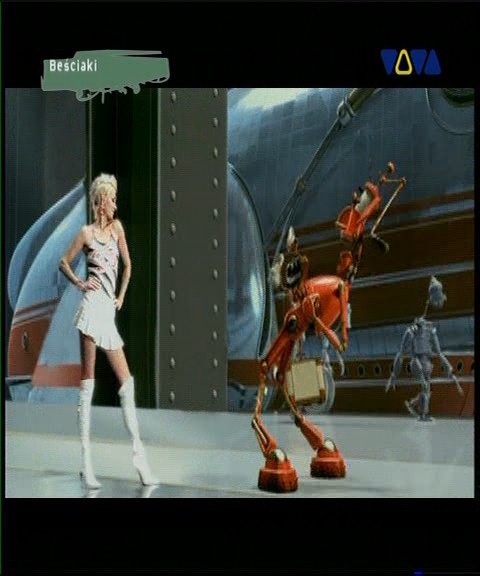

Разрешение 544×576

Скачать видеофрагмент продолжительностью 5 секунд.

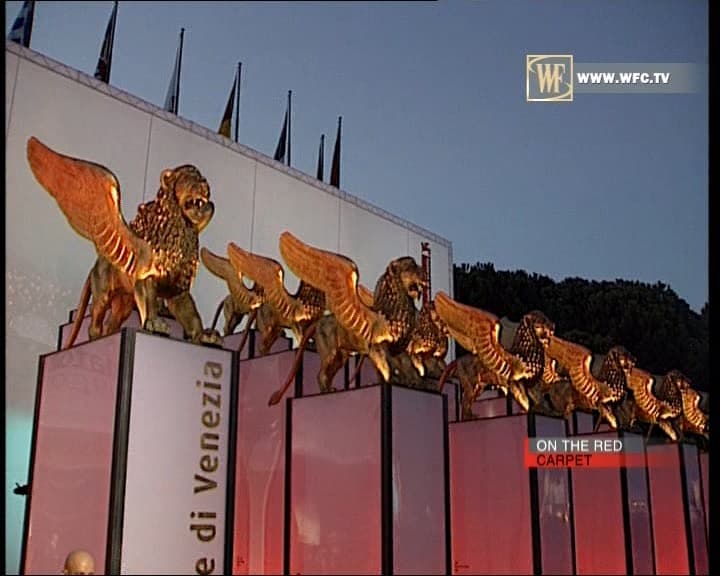

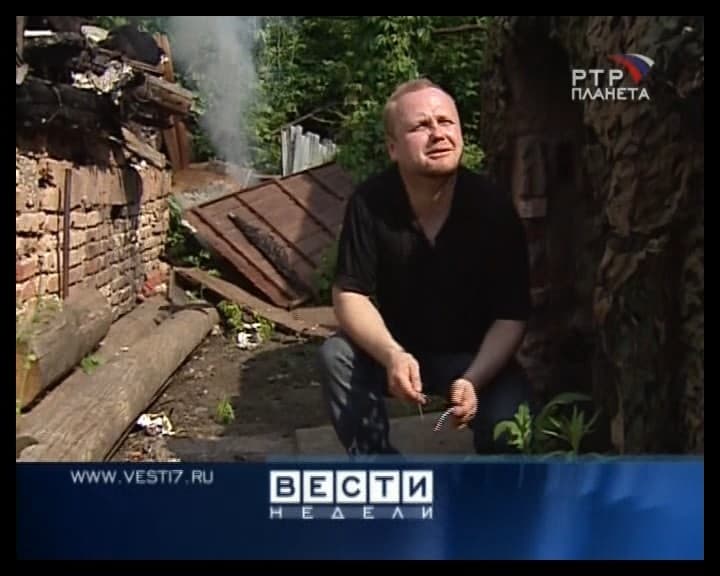

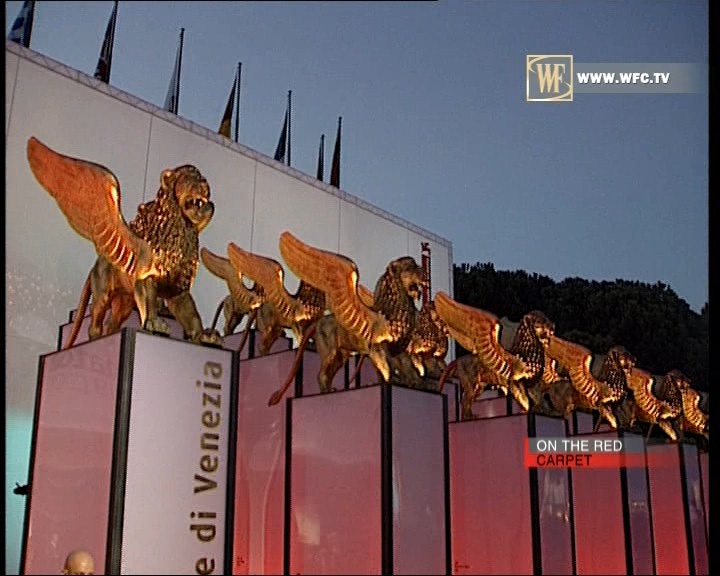

Разрешение 720×576

Скачать видеофрагмент продолжительностью 5 секунд.

В настоящее время многие HDTV каналы переходят с MPEG2 на использование формата h.264. Некоторое время онлайновый просмотр таких каналов не был доступен пользователям тюнеров этого поколения, однако сейчас эту проблему можно считать решённой. Подробности можно найти в статье HOWTO: Просмотр H.264/AVC HDTV вживую с применением DVB-карт на сайте корпорации General Satellite.

При тестировании канала HD FORUM (h.264, 1440×1088) использовались программы ProgDVB и DVB Viewer.

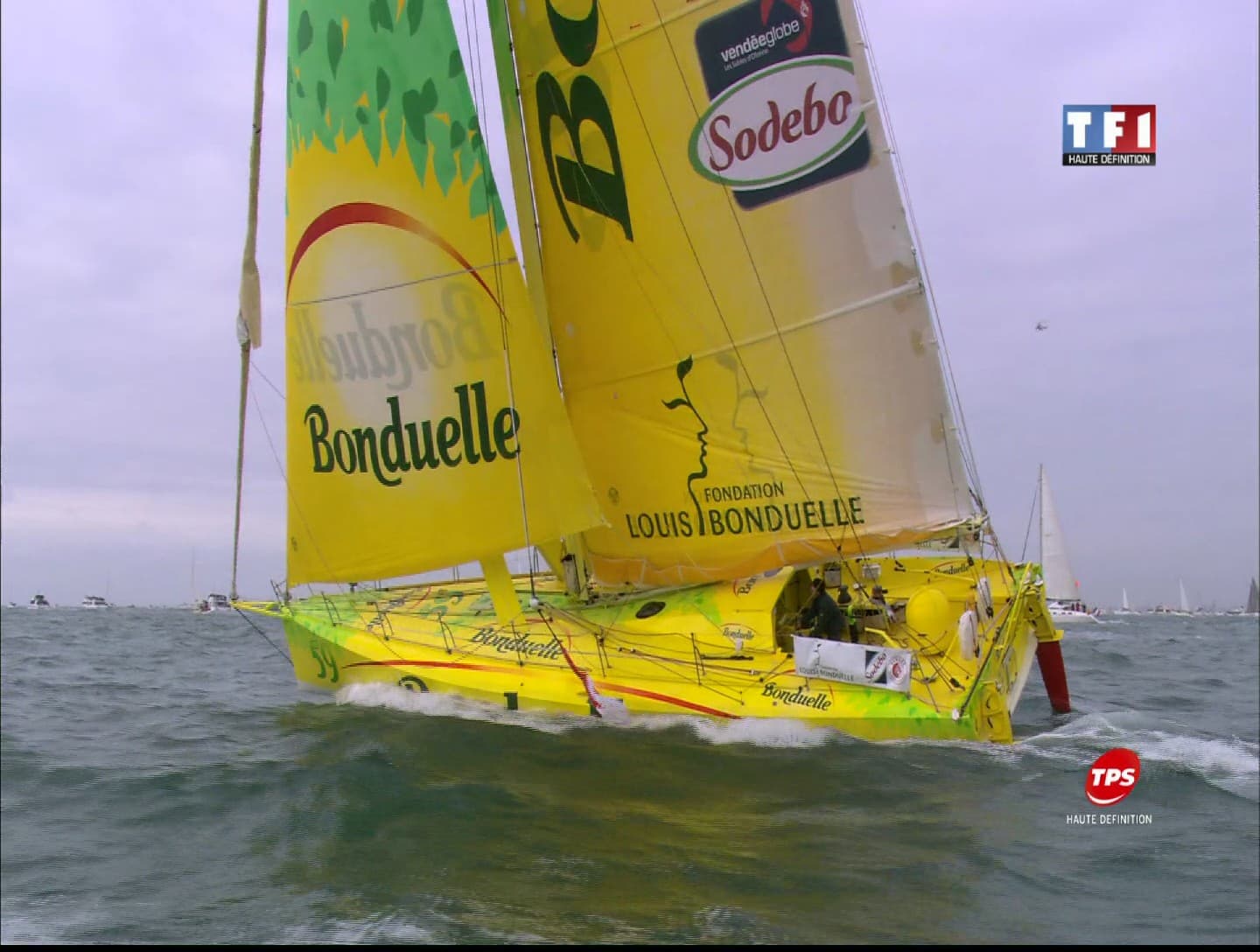

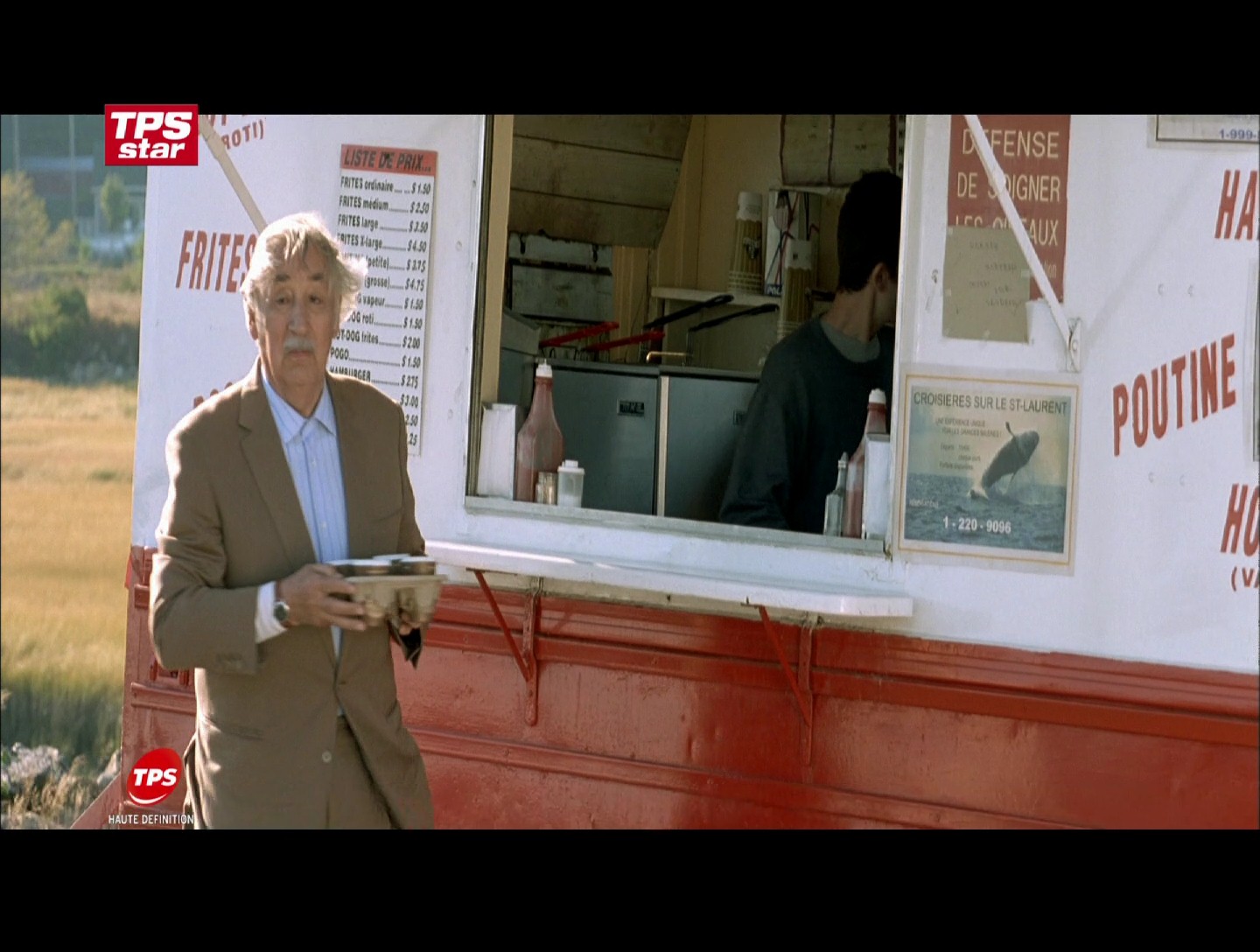

Разрешение 1440×1088 (HDTV)

Скачать фрагмент транспортного потока (для воспроизведения можно использовать PowerDVD 7) продолжительностью 5 секунд.

Следует отметить зависимость загрузки ЦП от используемой видеокарты. В частности, добиться внятных результатов работы в ProgDVB на RADEON X1800XT с последними драйверами (начиная с Catalyst 6.4) не удалось даже при использовании рекомендуемого ATI декодера для PowerDVD 6. Установка GeForce 7900GT разрешила использовать возможности этой программы с куда более эффективным результатом. Программа DVB Viewer предоставляет возможность относительно комфортного просмотра на обеих видеокартах. Однако загрузка тестового ЦП на X1800XT достигает 100%, тогда как на 7900GT этот параметр не выходит за пределы 70%. Таким образом, следует признать, что на момент выхода обзора видеокарты от NVIDIA последнего поколения являются более оптимальным выбором для просмотра спутниковых каналов в формате h.264. Будем надеяться, что канадская компания исправит положение в следующих версиях драйверов.

Во время тестирования проблем с работой DiSEqC-переключателя не возникло.

Пульт ДУ

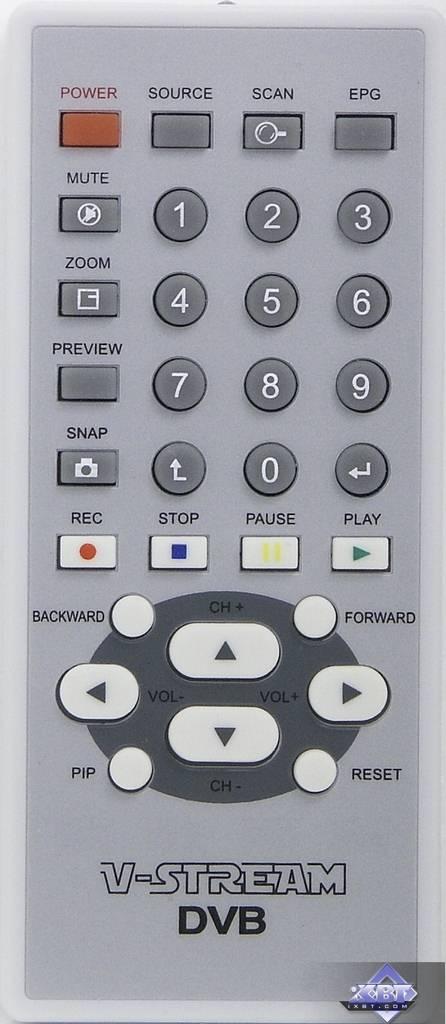

Тюнер комплектуется тем же пультом, что и некоторые модели DVB-T тюнеров компании. Пульт представляет собой прямоугольник без особых изысков. Несмотря на размещение основной группы кнопок в нижней части пульта, эргономические показатели можно считать неплохими. Нажатие кнопок в меру информативно. Питание от батарейки CR2025 3V.

Выводы

Что касается качества приёма, то примерно такие же результаты наблюдаются в моих условиях у популярных тюнеров SkyStar2/SkyStar USB, что не позволяет отнести полученный результат к однозначным недостаткам. Однако считать это достоинством было бы как минимум странно, поэтому данный параметр выводится за пределы нашего традиционного списка.

Плюсы

  • Поддержка DiSEqC 1.x и 2.x
  • Режим отложенного просмотра Time-Shifting
  • Многоканальный предварительный просмотр
  • Вывод изображения на поверхность рабочего стола
  • Планировщик записи
  • Поддержка захвата кадров
  • Режим «Картинка-В-Картинке» (Picture-In-Picture) при воспроизведении файлов
  • Возможность видеозахвата с аналоговых источников
  • Поддержка альтернативными программами

Минусы

  • Отсутствие возможности работы в качестве модема
  • Отсутствие поддержки Common Interface

Как и большинство продуктов, выпускаемых Kworld Computer, DVB-S 100 представляет собой решение, по совокупности параметров занимающее среднее место в конкурентном забеге. Однако, как и многие другие устройства от этого производителя, спутниковый PCI-тюнер, скорее всего, будет иметь розничную цену, позволяющую закрыть глаза на отмеченные недостатки. К тому же, хорошая поддержка в альтернативном ПО, в том числе, бесплатном, фактически оставляет только один серьёзный недостаток — невозможность полноценного использования тюнера для приёма данных.

Средняя текущая цена (количество предложений) Kworld DVB-S 100 в московской рознице: Н/Д(0)



Автор выражает благодарность
Андрею Великанову aka redNight и
Дмитрию Мищенко aka Doctor-X
за помощь в подготовке обзора


Тюнер предоставлен PR агенством «2L»
