Материнская плата Gigabyte Z87N-WIFI

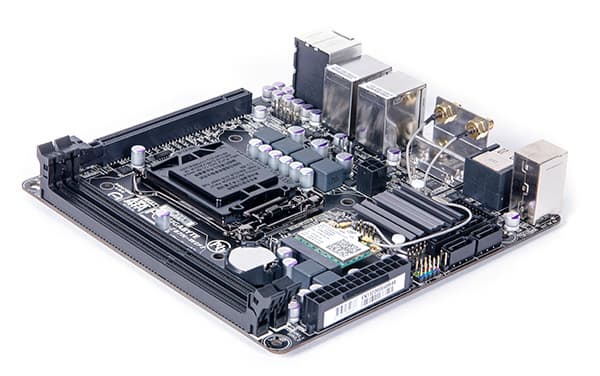

В этой статье мы рассмотрим материнскую плату Gigabyte Z87N-WIFI в форм-факторе Mini-ITX, которая уже не является новинкой и давно продается в розничной сети. Причем можно с уверенностью сказать, что эта плата, как и другие на чипсетах Intel 8-й серии, будет оставаться востребованной даже после появления плат на чипсетах Intel 9-й серии, а потому ее подробный обзор вполне актуален.

Комплектация и упаковка

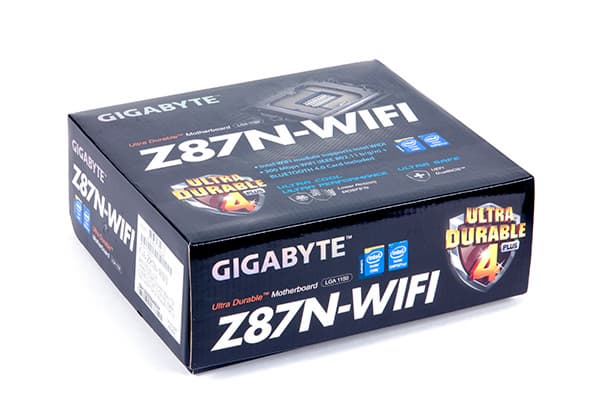

Плата поставляется в очень компактной коробке без ручки. Сама коробка оформлена в традиционном, фирменном стиле Gigabyte. Помимо названия материнской платы на коробке имеются логотипы всех поддерживаемых маркетинговых технологий и расписываются все преимущества данной модели. Одним словом, все как обычно.

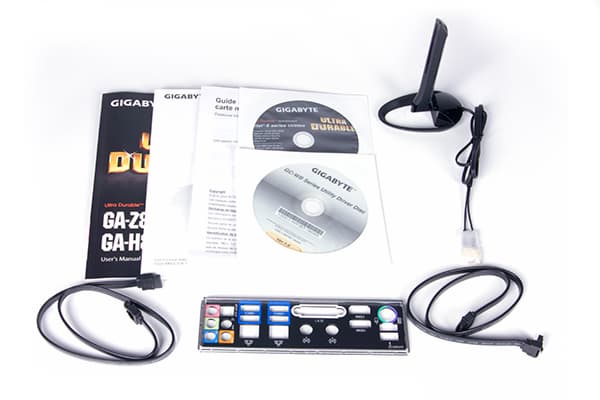

Комплектация стандартная. Кроме самой платы в комплект входят два DVD-диска с драйверам и утилитами, инструкция пользователя (на английском языке), два SATA-кабеля (все разъемы с защелками, один кабель имеет угловой разъем с одной стороны), заглушка задней панели платы и выносная антенна для встроенного в плату модуля Wi-Fi. То есть нет ничего лишнего, но все, что нужно, в комплекте имеется.

Конфигурация и особенности платы

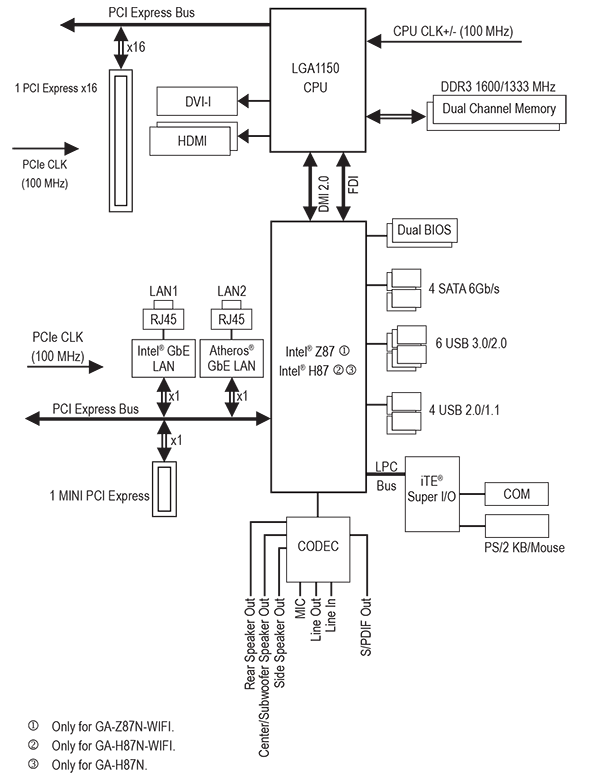

Сводная таблица характеристик платы Gigabyte Z87N-WIFI приведена ниже, а далее по тексту мы рассмотрим все ее особенности и функциональные возможности.

Поддерживаемые процессоры
Intel Core четвертого поколения
Процессорный разъем
LGA1150
Чипсет
Intel Z87
Память
2 × DDR3 (до 16 ГБ)
Слоты расширения
1 × PCI Express 3.0 x16
1 × mini-PCI Express
SATA-разъемы
4 × SATA 6 Гбит/с (чипсет)
USB-разъемы
6 × USB 3.0/2.0
4 × USB 2.0
Аудиоподсистема
Realtek ALC892
Сетевой контроллер
1 × Intel i217-V
1 × Atheros 8161

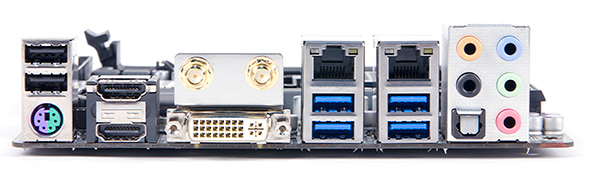

Разъемы на задней панели
2 × HDMI
1 × DVI-I
4 × USB 3.0/2.0
2 × USB 2.0
2 × RJ-45
5 × аудиоразъемов типа миниджек
1 × оптический разъем S/PDIF
1 × PS/2
Внутренние разъемы
24-контактный разъем питания ATX
4-контактный разъем питания ATX 12 В
4 × SATA 6 Гбит/с
2 × разъема для подключения вентиляторов
1 × разъем для подключения портов USB 3.0
1 × разъем для подключения портов USB 2.0
1 × разъем COM-порта
Форм-фактор
Mini-ITX (170×170 мм)

Форм-фактор

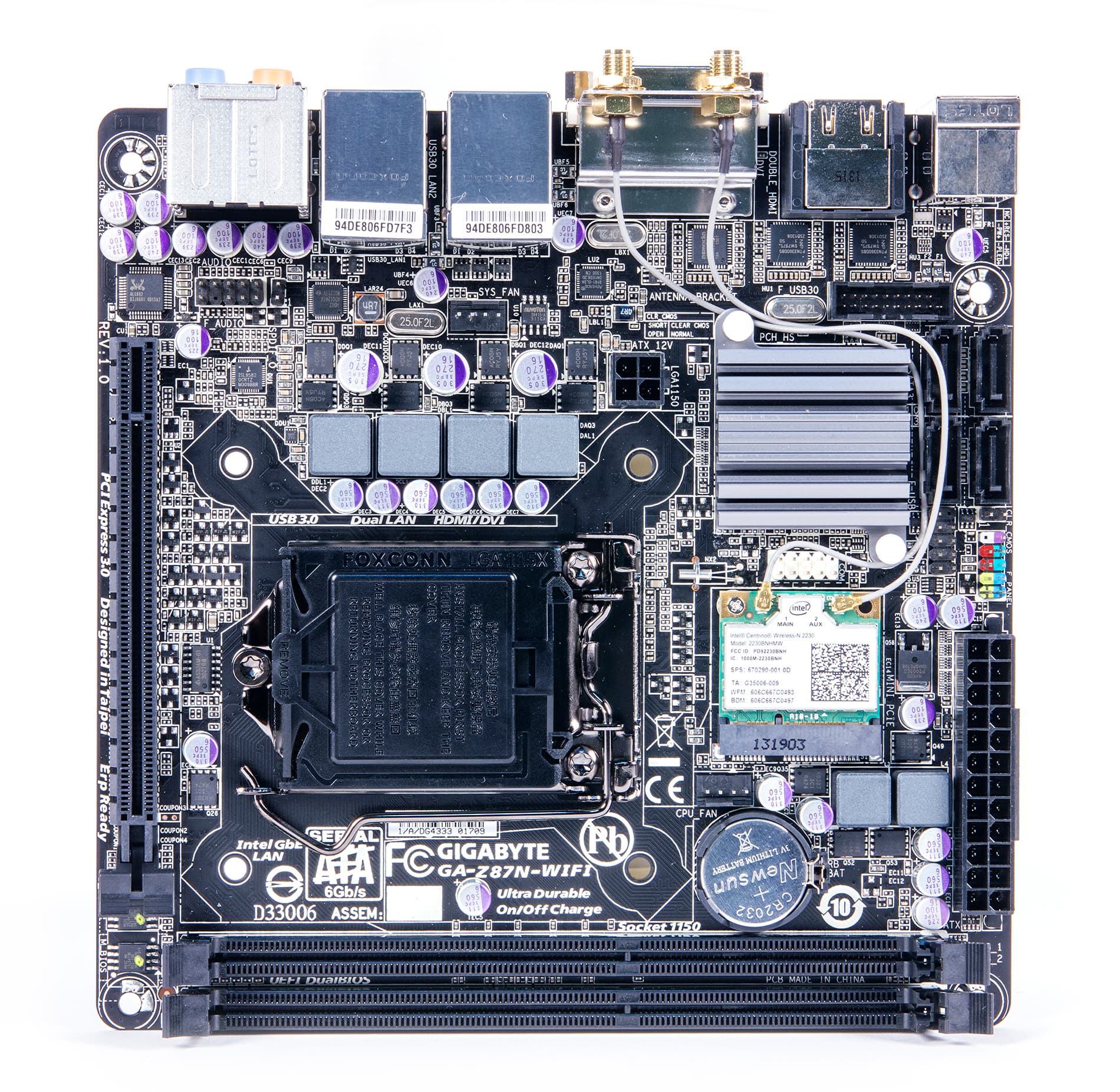

Главная особенность плата Gigabyte Z87N-WIFI заключается в том, что она выполнена в форм-факторе Mini-ITX (170×170 мм), а для ее монтажа в корпус предназначено 4 отверстия.

Чипсет и процессорный разъем

Как уже отмечалось, плата Gigabyte Z87N-WIFI основана на чипсете Intel Z87 и, естественно, поддерживает только процессоры Intel Core четвертого поколения (кодовое наименование Haswell) с разъемом LGA1150.

Память

Для установки модулей памяти на плате предусмотрено два DIMM-слота, что позволяет устанавливать по два DDR3-модуля (non-ECC) на каждый из двух каналов памяти с максимальным объемом до 16 ГБ (при использовании 8-гигабайтных модулей).

Согласно спецификации, в штатном режиме плата поддерживает память DDR3-1600/1333. Также поддерживается память с XMP-профилями.

Слоты расширения

Для установки видеокарты или плат расширения на плате Gigabyte Z87N-WIFI предусмотрен один слот PCI Express 3.0 x16, который реализован с использованием 16 линий PCI Express 3.0, поддерживаемых процессорами Haswell (напомним, что процессоры Haswell имеют встроенный контроллер на 16 линий PCI Express 3.0).

Кроме того, имеется и слот Mini-PCI Express. Для реализации данного слота задействуется одна линия PCI Express 2.0 из числа поддерживаемых чипсетом Intel Z87 (всего чипсет поддерживает 8 линий PCI Express 2.0). Отметим, что в этот слот установлен модуль беспроводной связи Intel Centrino Wireless-N 2230, который поддерживает стандарты IEEE 802.11b/g/n (частотный диапазон 2,4 ГГц) и Bluetooth 4.0.

Видеоразъемы

Поскольку процессоры Haswell имеют интегрированное графическое ядро, а чипсет Intel Z87 поддерживает возможность использования процессорной графики, на плате реализованы два разъема HDMI 1.4 (4096×2160@24 Гц) и один видеоразъем DVI-D (1920×1200@60 Гц). То есть всего к плате (без установки дискретной графической карты) можно подключить одновременно три монитора.

SATA-разъемы

Для подключения накопителей или оптических приводов на плате предусмотрено четыре порта SATA 6 Гбит/с, которые реализованы через интегрированный в чипсет SATA-контроллер. Эти порты поддерживают создание RAID-массивов уровней 0, 1, 5 и 10. В принципе, с учетом того, что данная плата ориентирована на создание очень компактных компьютеров, такого количества SATA-портов вполне достаточно — все же в компактные ПК редко когда нужно устанавливать более двух накопителей, а здесь их можно установить аж четыре.

USB-разъемы

Для подключения всевозможных периферийных устройств на плате предусмотрено 6 портов USB 3.0/2.0 и 4 порта USB 2.0. Напомним, что USB-контроллер, интегрированный в чипсет Intel Z87, позволяет реализовать до 6 портов USB 3.0 и до 8 портов USB 2.0.

На плате Gigabyte Z87N-WIFI 4 порта USB 3.0 и 2 порта USB 2.0 выведены на заднюю панель, а для подключения оставшихся 2 портов USB 3.0 и 2 портов USB 2.0 предусмотрено 2 разъема (по 2 порта на каждый разъем).

Сетевой интерфейс

Для подключения к сегменту локальной сети на плате Gigabyte Z87N-WIFI имеется два гигабитных сетевых контроллера: Intel i217-V и Atheros 8161. Каждый их этих контроллеров задействует по одной линии PCI Express 2.0 из числа поддерживаемых чипсетом.

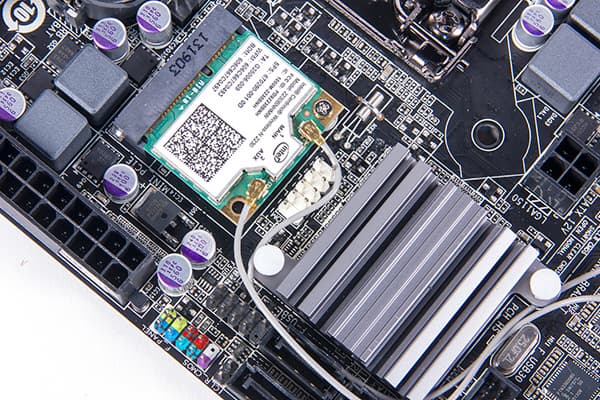

Кроме того, как уже отмечалось, в слот Mini-PCI Express на плате установлен модуль беспроводной связи Intel Centrino Wireless-N 2230, который поддерживает стандарты IEEE 802.11b/g/n (частотный диапазон 2,4 ГГц) и Bluetooth 4.0. Контроллер обеспечивает теоретическую скорость до 300 Мбит/с (2×2), а также поддерживает функцию Wi-Fi Direct (возможность устанавливать прямую связь с устройствами Wi-Fi без сети WLAN или точки доступа) и технологию Intel Wireless Display.

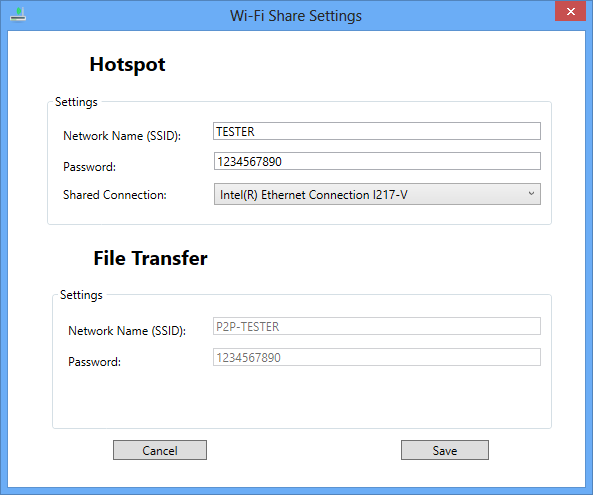

Также стоит отметить, что в комплекте с платой поставляется одна очень полезная утилита Wi-Fi Share. Данная утилита позволяет перевести модуль Wi-Fi в режим точки доступа (Hotspot) или в режим прямого соединения Peer-to-Peer. В режиме точки доступа имеется возможность выбрать проводной адаптер, который обеспечивает подключения к интернету, и в этом случае интернет можно раздавать по Wi-Fi. Конечно, такой беспроводной роутер практически не имеет никаких настроек и уступает по своим возможностям полноценным Wi-Fi-роутерам, однако данная функциональная возможность может оказаться в некоторых случаях весьма полезной.

Дополнительные особенности

Среди прочих особенностей платы Gigabyte Z87N-WIFI стоит отметить наличие разъема PS/2 для подключения мыши или клавиатуры и даже такой устаревший интерфейс, как COM-порт (точнее, разъем для подключения COM-порта).

Ну и напомним, что на платах Gigabyte устанавливается две микросхемы BIOS (Main и Backup), что делает процедуру обновления BIOS более безопасной.

Система питания

Как и на большинстве плат с форм-фактором Mini-ITX, на плате Gigabyte Z87N-WIFI имеются 24-контактный и 4-контактный разъемы для подключения блока питания.

Регулятор напряжения питания процессора является 4-канальным и основан на цифровом четырехфазном контроллере Intersil ISL95820. Сами каналы питания основаны на MOSFET-транзисторах NTMFS4C06N (On Semiconductor).

Система охлаждения

Для подключения вентиляторов на плате предусмотрено два четырехконтактных (с PWM-управлением скоростью вращения) разъема. Один разъем предназначен для подключения вентилятора кулера процессора, а второй — для опционального подключения корпусного вентилятора.

Также на плате имеется один радиатор, который установлена на микросхеме чипсета Intel Z87.

Аудиоподсистема

Аудиоподсистема на плате Gigabyte Z87N-WIFI достаточно простая, если ее сравнивать с аудиоподсистемой игровых плат Gigabyte (например, G1.Sniper 5). Она основана на 8-канальном (7.1+2) HDA-кодеке Realtek ALC892. На задней панели платы имеется пять аудиоразъемов типа миниджек и оптический выход S/PDIF.

Для тестирования выходного звукового тракта, предназначенного для подключения наушников или внешней акустики, мы использовали внешнюю звуковую карту Creative E-MU 0204 USB в сочетании с утилитой Right Mark Audio Analyzer 6.3.0. Тестирование проводилось для режима стерео, 24-бит/44,1 кГц. По результатам тестирования аудиотракта на плате Gigabyte Z87N-WIFI в целом он заслуживает хорошей оценки. Полный отчет с результатами тестирования в программе RMAA 6.3.0 вынесен на отдельную страницу, далее приведен краткий отчет.

Неравномерность АЧХ (в диапазоне 40 Гц — 15 кГц), дБ
+0,01, −0,07
Отлично
Уровень шума, дБ (А)
−77,9
Посредственно
Динамический диапазон, дБ (А)
77,9
Посредственно
Гармонические искажения, %
0,0054
Очень хорошо
Гармонические искажения + шум, дБ(A)
−71,0
Посредственно
Интермодуляционные искажения + шум, %
0,029
Хорошо
Взаимопроникновение каналов, дБ
−78,9
Очень хорошо
Интермодуляции на 10 кГц, %
0,028
Хорошо
Общая оценка
Хорошо

UEFI BIOS и разгонные возможности

Ну и в заключение описания платы Gigabyte Z87N-WIFI нельзя не рассказать об UEFI BIOS и ее разгонных возможностях.

Еще раз отметим, что на всех платах Gigabyte можно очень просто и безопасно перепрошивать UEFI BIOS, причем самый простой вариант перепрошивки — воспользоваться встроенной утилитой Q-Flash.

На данной плате используется стандартный UEFI BIOS (текущая версия F4) c простым интерфейсом, который поддерживает возможность работы с мышкой. Он ничем не отличается от UEFI BIOS на других платах Gigabyte, а потому лишь вкратце рассмотрим его возможности по настройке платы.

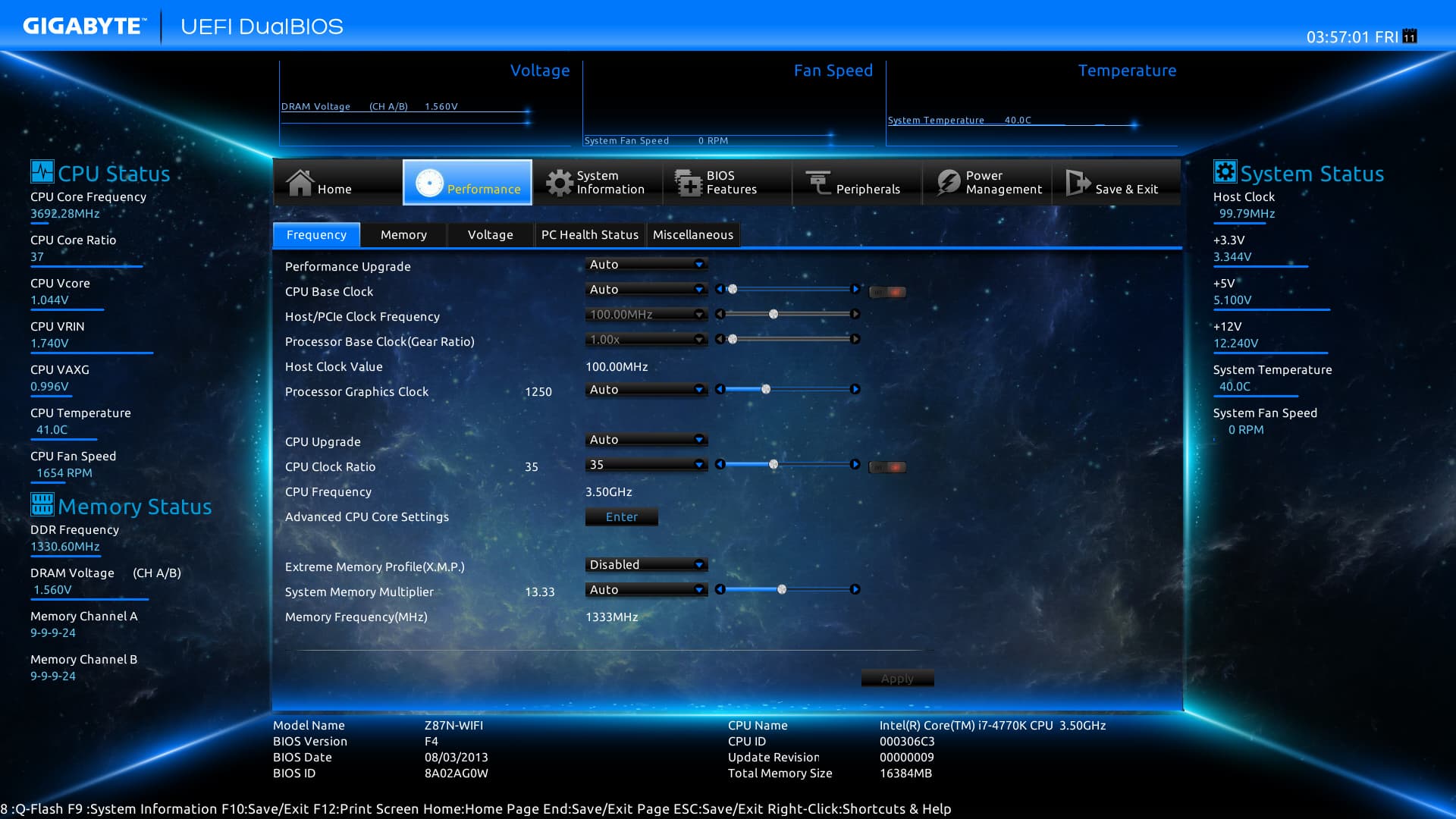

Для разгона системы в UEFI BIOS предназначена вкладка Performance. На этой вкладке можно менять опорную частоту тактового генератора BCLK с шагом 0,01 МГц и коэффициент умножения CPU Clock Ratio. Для изменения опорной частоты предназначен параметр CPU Base Clock, значение которого определяет опорную частоту для ядер процессора (Host Clock Value). То есть тактовая частота ядер процессора (CPU Frequency) получается умножением CPU Base Clock на коэффициент умножения (CPU Clock Ratio).

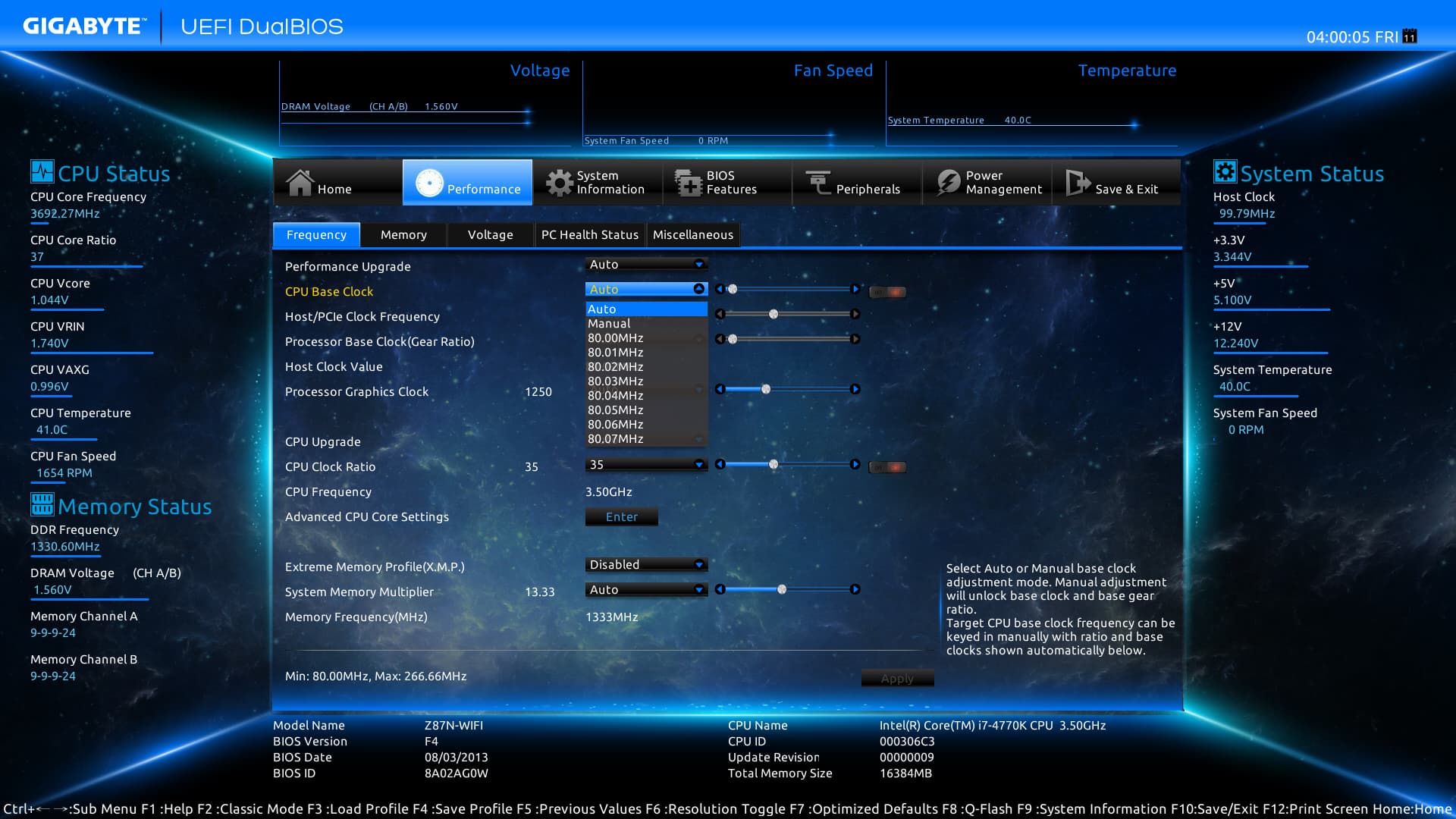

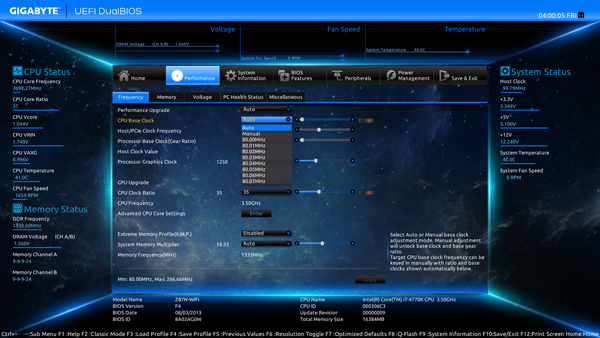

Для параметра CPU Base Clock можно выбрать конкретное значение частоты или же установить значение Auto или Manual. В случае выбора значения Auto (это значение по умолчанию) CPU Base Clock составляет 100 МГц.

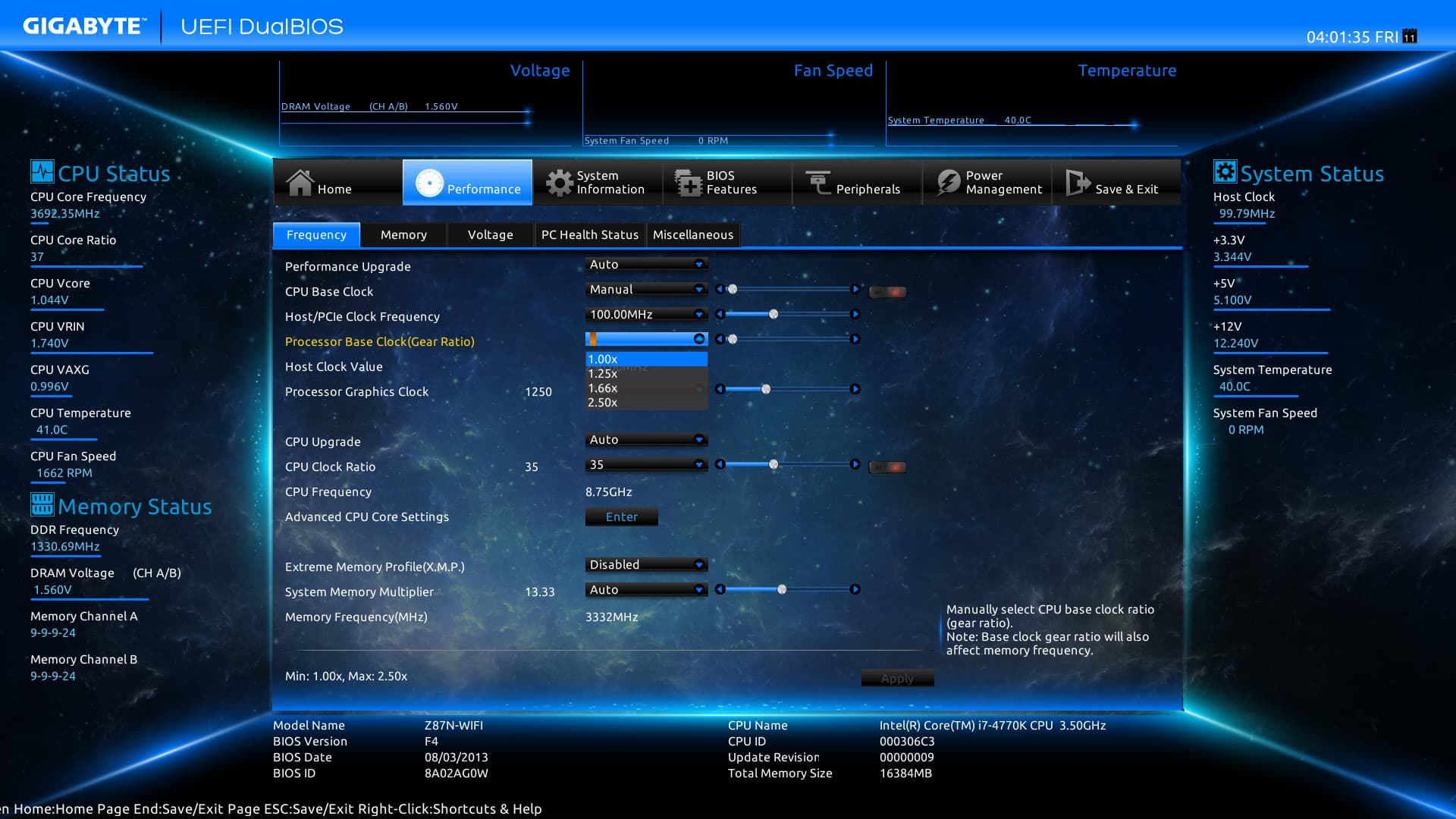

При выборе значения Manual становятся доступными еще два параметра: Host/PCIe Clock Frequency и Processor Base Clock (Gear Ratio). Напомним, что для разблокированных процессоров Haswell имеется возможность задавать частотный множитель для частоты BCLK (1,00, 1,25, 1,66 и 2,50). То есть опорная частота для ядер процессора получается умножением частотного множителя на частоту BCLK, а частота для элементов Uncore Logic (контроллеры PEG и DMI и т. д.), чувствительных к повышению опорной частоты, остается равной частоте BCLK.

На плате Gigabyte Z87N-WIFI параметр Processor Base Clock (Gear Ratio) — это и есть частотный множитель для частоты BCLK, который может принимать значения 1,00, 1,25, 1,66 и 2,50. Ну а параметр Host/PCIe Clock Frequency задает значение опорной частоты для элементов Uncore Logic (контроллеры PEG и DMI). Значение опорной частоты для ядер процессора (Host Clock Value) получается простым произведением Host/PCIe Clock Frequency на частотный множитель Processor Base Clock (Gear Ratio).

Если устанавливать значение параметра CPU Base Clock вручную, то одновременно с изменением CPU Base Clock будет меняться и частота Host Clock Value, и частота Host/PCIe Clock Frequency. Однако при таком изменении частоты CPU Base Clock будет также срабатывать частотный множитель. К примеру, если установить CPU Base Clock равным 125 МГц, то частотный множитель Processor Base Clock (Gear Ratio) автоматически примет значение 1,25. При этом Host Clock Value составит 125 МГц, а Host/PCIe Clock Frequency — 100 МГц.

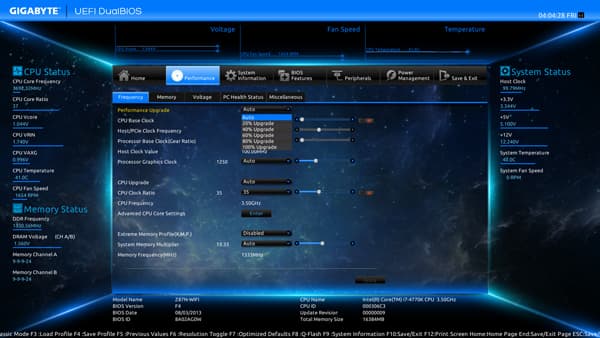

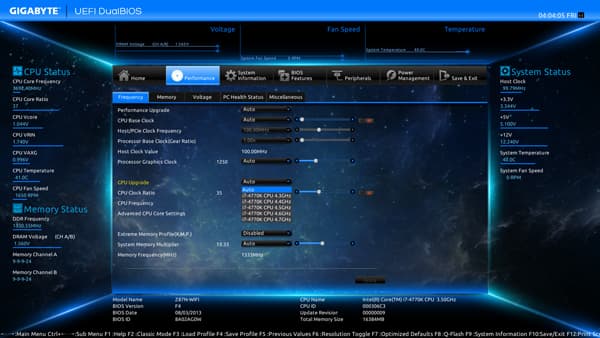

Кроме описанных возможностей по разгону на вкладке Performance имеется еще два параметра: Performance Upgrade и CPU Upgrade, которые позволяют производить быстрый разгон системы. Параметр Performance Upgrade предполагает пятиступенчатый разгон процессора и памяти (20%, 40%, 60%, 80%, 100%), а параметр CPU Upgrade — пятиступенчатый разгон только процессора.

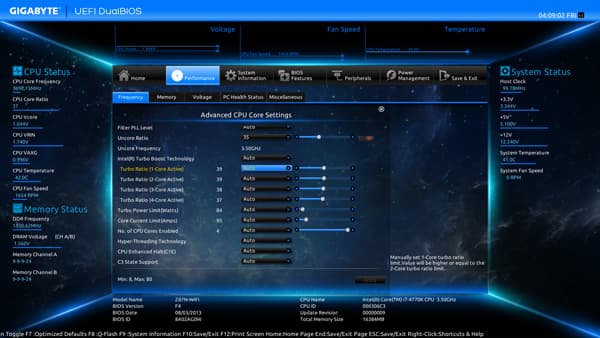

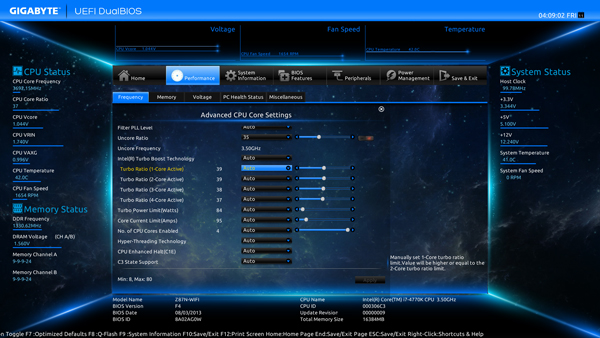

Также в UEFI BIOS платы Gigabyte Z87N-WIFI имеется возможность настраивать режим Intel Turbo Boost (вкладка Advanced CPU Core Settings). Можно задавать коэффициент умножения для каждого случая числа загруженных ядер процессора в диапазоне от 8 до 80 (естественно, только для разблокированных процессоров).

Также имеется возможность настраивать режим Intel Turbo Boost по максимальному энергопотреблению и току и задавать коэффициент умножения Uncore Ratio (коэффициент умножения кольцевой шины и кэша L3).

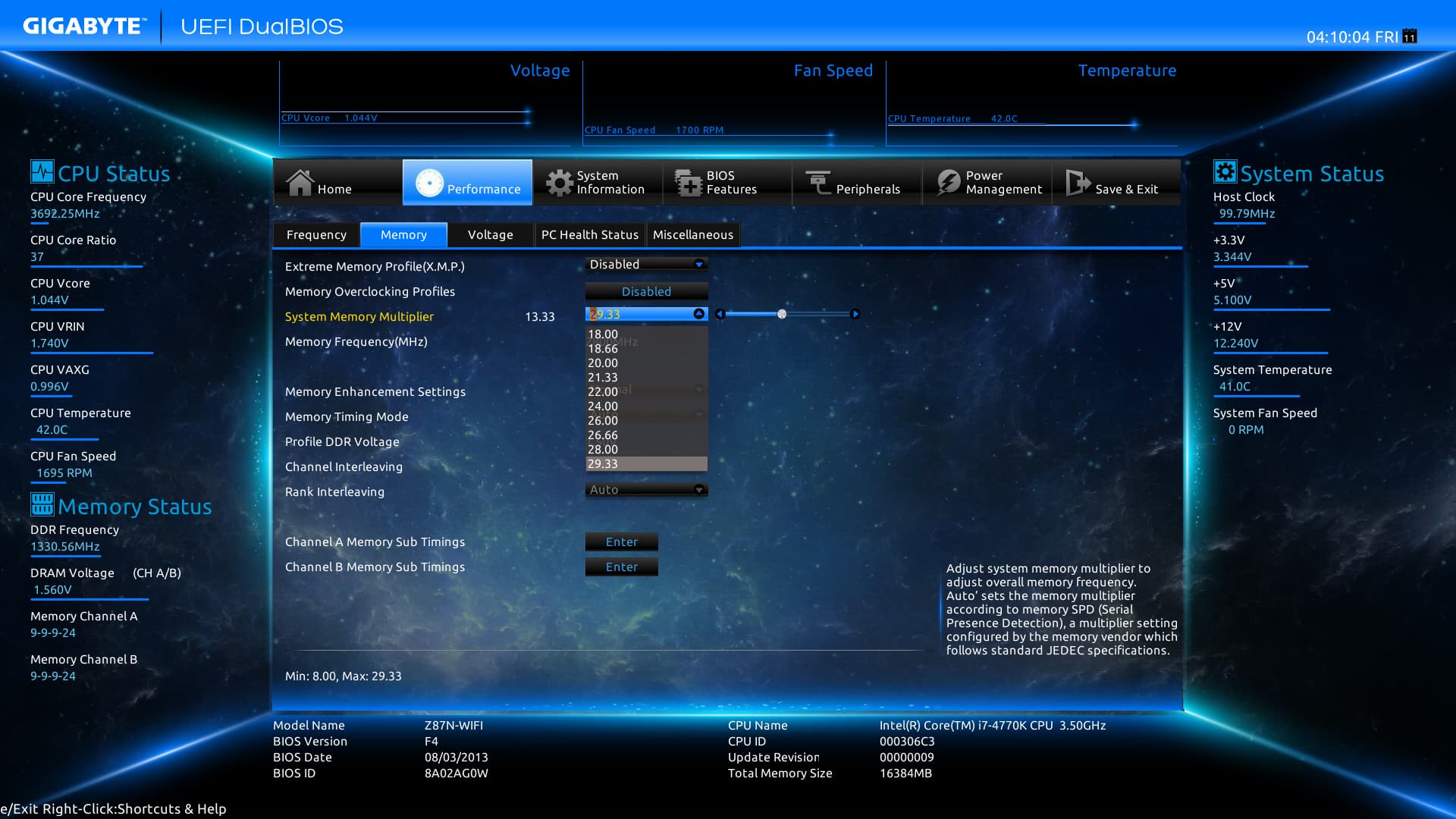

Что касается памяти, то в UEFI BIOS можно задать либо активировать XMP-профиль, а также вручную задать частоту памяти (за счет установки коэффициента умножения) вплоть до значения 2933 МГц (при опорной частоте 100 МГц).

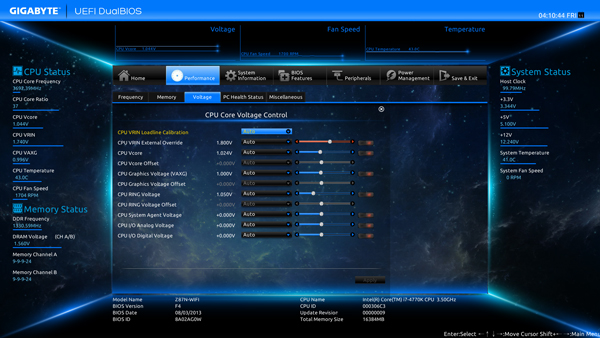

Ну и, естественно, в UEFI BIOS данной платы имеется возможность изменить частоту интегрированного в процессор графического ядра, настроить режим работы интегрированного в процессор регулятора напряжения питания (IVR), настроить режим работы внешнего регулятора напряжения питания, а также задавать напряжения питания памяти и чипсета.

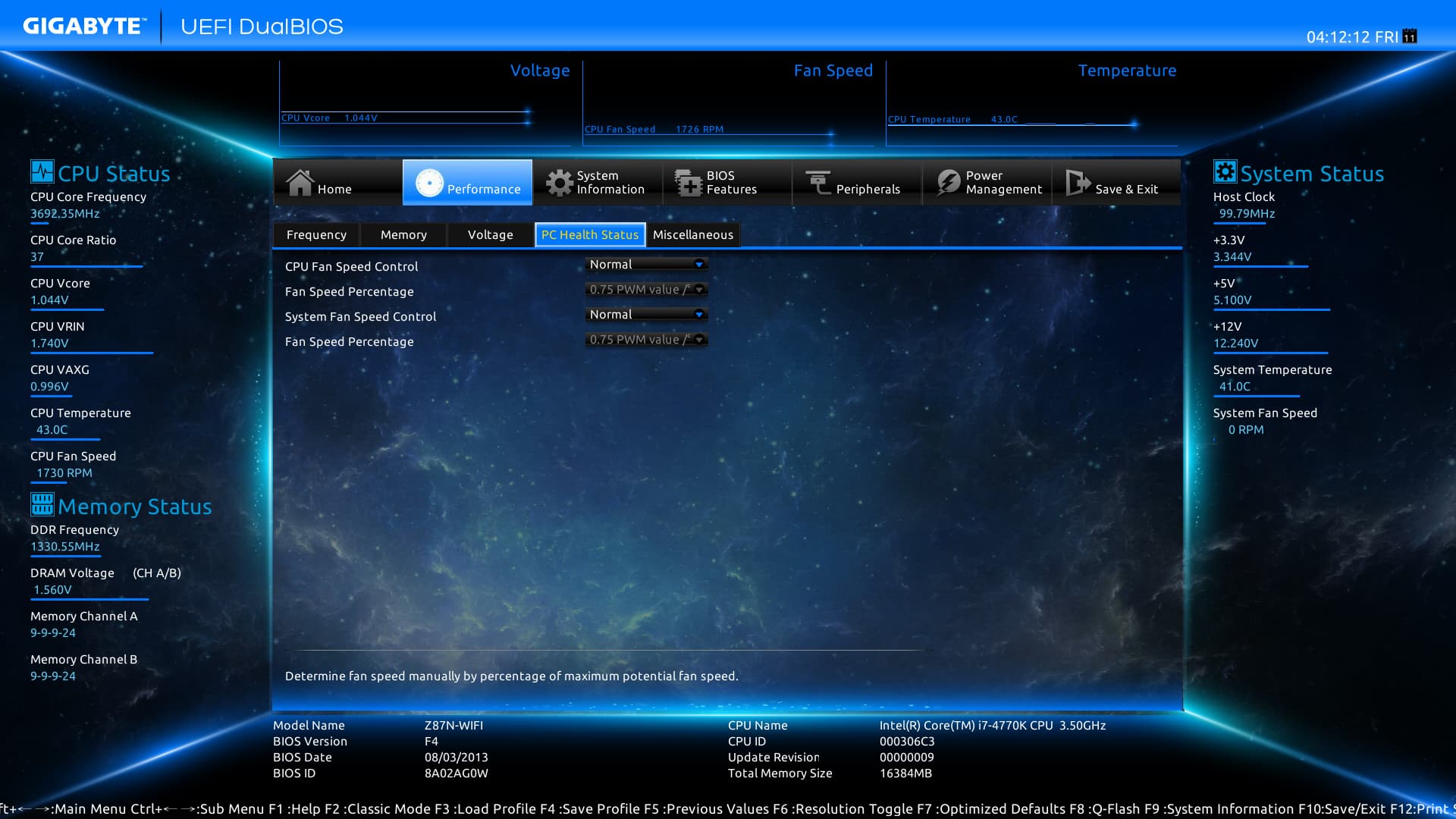

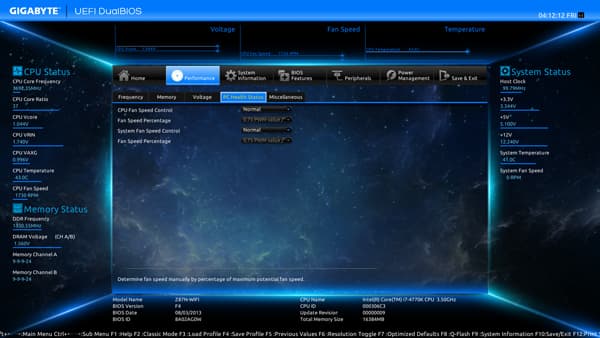

Еще одной интересной особенностью UEFI BIOS платы Gigabyte Z87N-WIFI является возможность настройки скоростных режимов подключенных вентиляторов. Кроме возможности выбора одного из трех предустановленных скоростных режимов (Normal, Silent, Full Speed), можно настроить скоростной режим вручную (Manual). При ручной настройке скорости вращения вентилятора задается значение изменения скважности управляющих PWM импульсов при изменении температуры на 1 °С в диапазоне от 0,75 PWM value/°С до 2,50 PWM value/°С.

Скоростной режим можно настраивать одновременно для двух подключенных к плате вентиляторов (всего на плате только два разъема для их подключения). Нельзя сказать, что это очень удобно, особенно если учесть, что не очень понятно, к какой именно температуре привязана скорость корпусного вентилятора.

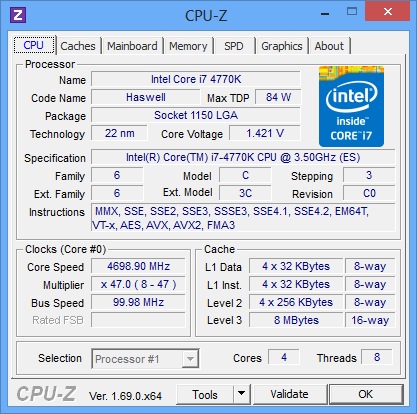

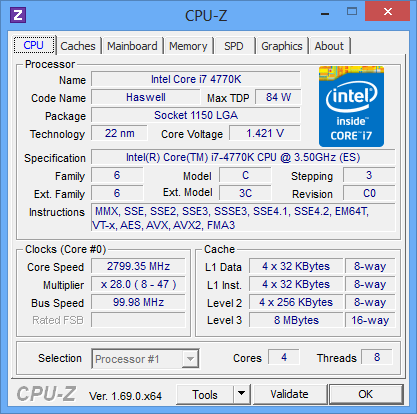

Для справки отметим, что процессор Intel Core i7-4770K на плате Gigabyte Z87N-WIFI нам удалось разогнать до частоты 4,7 ГГц при опорной частоте 100 МГц. Температура процессора в режиме загрузки тестом Stress CPU из пакета AIDA64 составляла 95 °С.


Ну и при использовании в качестве экстремальной загрузки теста Stress FPU из пакета AIDA64, который в большей степени разогревает процессор, значение температуры достигало 100 °С и наступал режим троттлинга (соответственно, снижалась и тактовая частота ядер процессора).


Отметим, что на многих других платах тот же самый процессор Intel Core i7-4770K при использовании того же самого кулера нам удавалось разгонять до частоты 4,8 ГГц при гарантированно стабильной работе. На плате Gigabyte Z87N-WIFI процессор Intel Core i7-4770K мы также смогли запустить на частоте 4,8 ГГц, однако в этом случае он работал нестабильно и система периодически зависала. В принципе, это сложно считать недостатком, поскольку данная плата и не ориентирована на разгон процессора. Кроме того, стоит иметь в виду, что у Gigabyte Z87N-WIFI могут быть проблемы с установкой мощного кулера. Во-первых, габариты корпуса, в который будет устанавливаться данная плата, могут просто не позволить установить крупногабаритный кулер, а во-вторых, слот PCI Express x16 расположен достаточно близко к процессорному разъему, и если установить мощный кулер с большими габаритами, то видеокарта уже не встанет в слот.

Фирменные утилиты

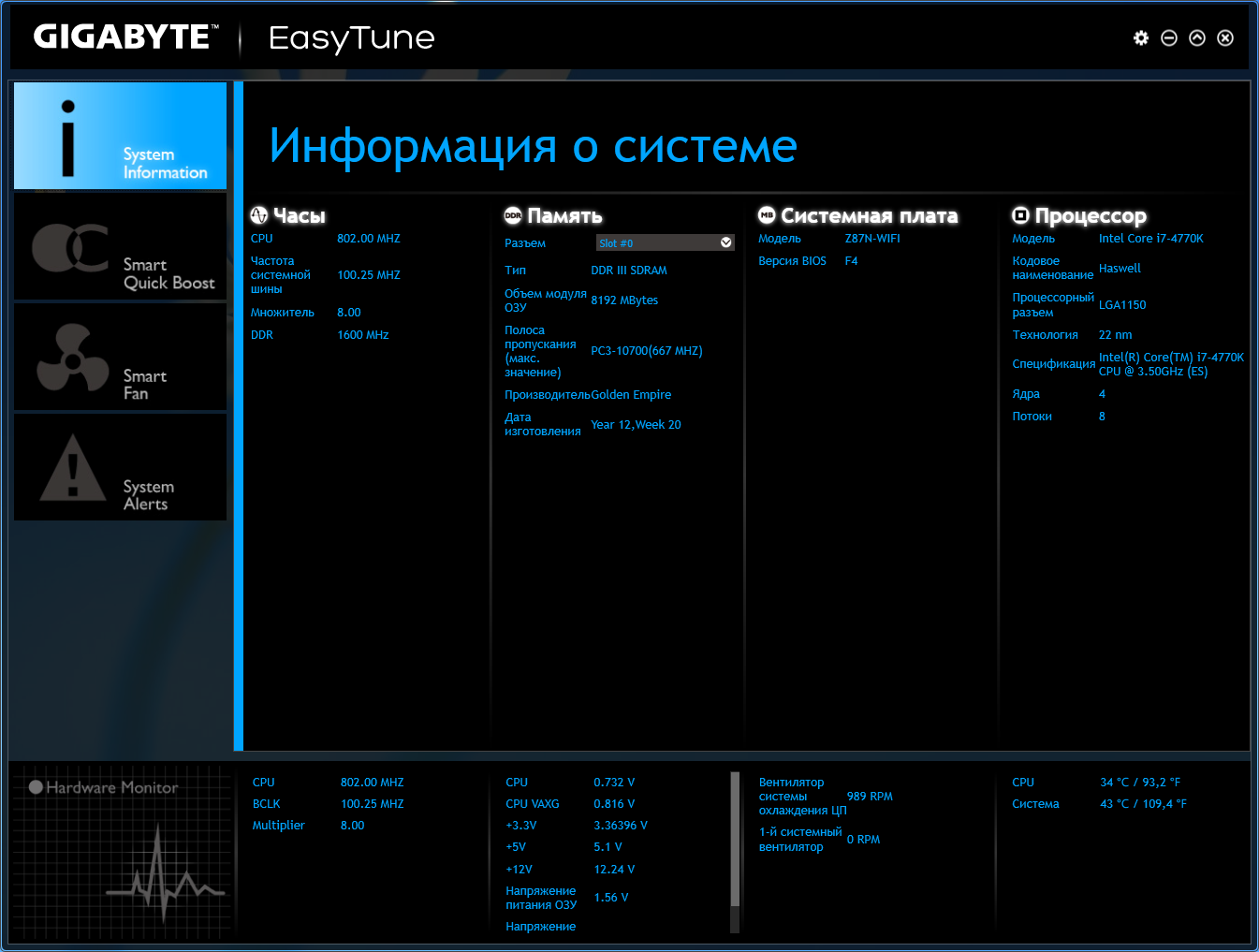

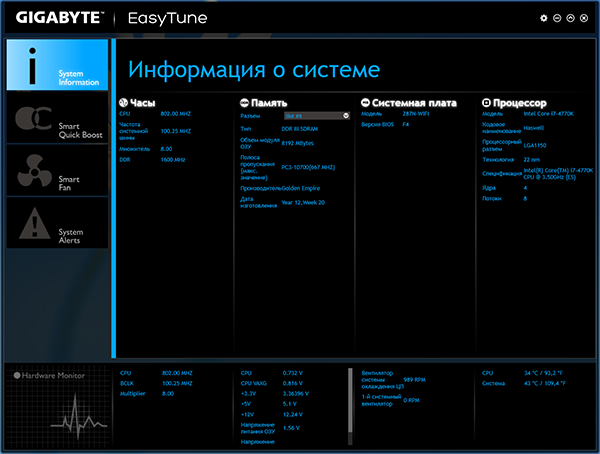

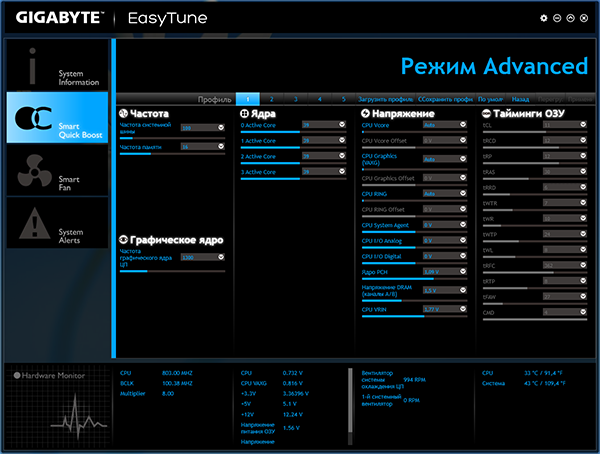

Как и все платы компании, Gigabyte Z87N-WIFI комплектуется стандартным набором программных продуктов. В частности, в комплект поставки входит известная утилита EasyTune, предназначенная для разгона и системного мониторинга. Данная утилита имеет несколько вкладок и позволяет отображать информацию о системе и текущие значения основных параметров (вкладка System Information).

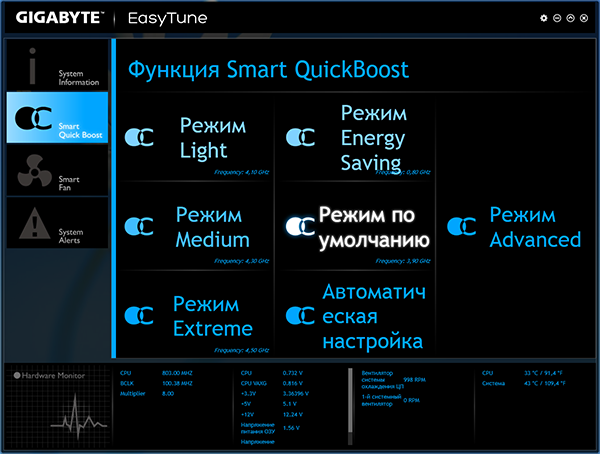

Для разгона системы предназначена вкладка Smart Quick Boost. На данной вкладке можно выбрать один из предустановленных профилей для разгона системы, а также получить доступ к режиму Advanced Mode, в котором можно вручную разгонять процессор и память (тайминги памяти менять в данном режиме нельзя) и сохранять настройки в виде профиля. Однако заметим, что все настройки вступают в силу только после перезагрузки системы. Собственно, такой способ разгона ничуть не лучше, чем разгон через UEFI BIOS. Более того, UEFI BIOS предоставляет больше возможностей для разгона.

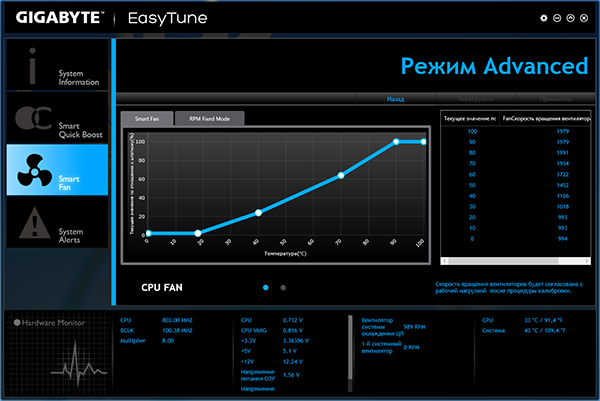

Еще одна вкладка (Smart Fan) позволяет настраивать скоростной режим работы подключенных вентиляторов. Можно выбирать один из трех (Silent, Standard, Extreme) предустановленных режимов или настраивать скоростной режим вручную путем задания по точкам графика зависимости скорости вращения вентилятора от температуры процессора. И вот производить настройку вентиляторов в утилите EasyTune как раз значительно более удобно, чем делать это в UEFI BIOS.

Есть в утилите EasyTune и еще одна вкладка System Alert, которая предназначена для настройки критических значений различных датчиков, при достижении которых срабатывает система оповещения.

Выводы

Вся прелесть Gigabyte Z87N-WIFI заключается в том, что это самая обычная миниатюрная плата без особых «выкрутасов». В ней нет излишеств — только то, что действительно нужно. Но при этом она достаточно функциональна и стоит менее 5000 рублей.

Конечно, эта плата ориентирована, прежде всего, на компактные ПК. Она представляет собой отличное решение для мультимедийного центра (с учетом того, что на плате отлично реализована настройка скоростного режима подключенных вентиляторов, а также имеется модуль Wi-Fi и целых два сетевых интерфейса), а также может использоваться в качестве основы для универсального домашнего компьютера и, в принципе, даже игрового компьютера начального или среднего уровня.

В качестве конкурирующих решений — плат в форм-факторе Mini-ITX на чипсете Intel Z87 — можно указать Asus Z87I-Pro и ASRock Z87E-ITX.

Средняя цена по данным price.ru
Н/Д(1)
Средняя цена по данным Яндекс.Маркет
T-10385075
Предложения Gigabyte Z87N-WIFI по данным Яндекс.Маркет
L-10385075-10

Эта модель на сайте производителя (русское зеркало)



Плата предоставлена на тестирование компанией Юлмарт
