Материнская плата Asus Z87I-Pro

Миниатюрная модель в форм-факторе Mini-ITX


На нашем сайте мы уже публиковали обзоры материнских плат компании Asus на базе нового чипсета Intel Z87. В этой статье мы рассмотрим очередную новинку компании — плату Asus Z87I-Pro в форм-факторе Mini-ITX, которая представляет собой отличное решение для мультимедийных и просто компактных компьютеров на базе процессоров Haswell.

Комплектация и упаковка

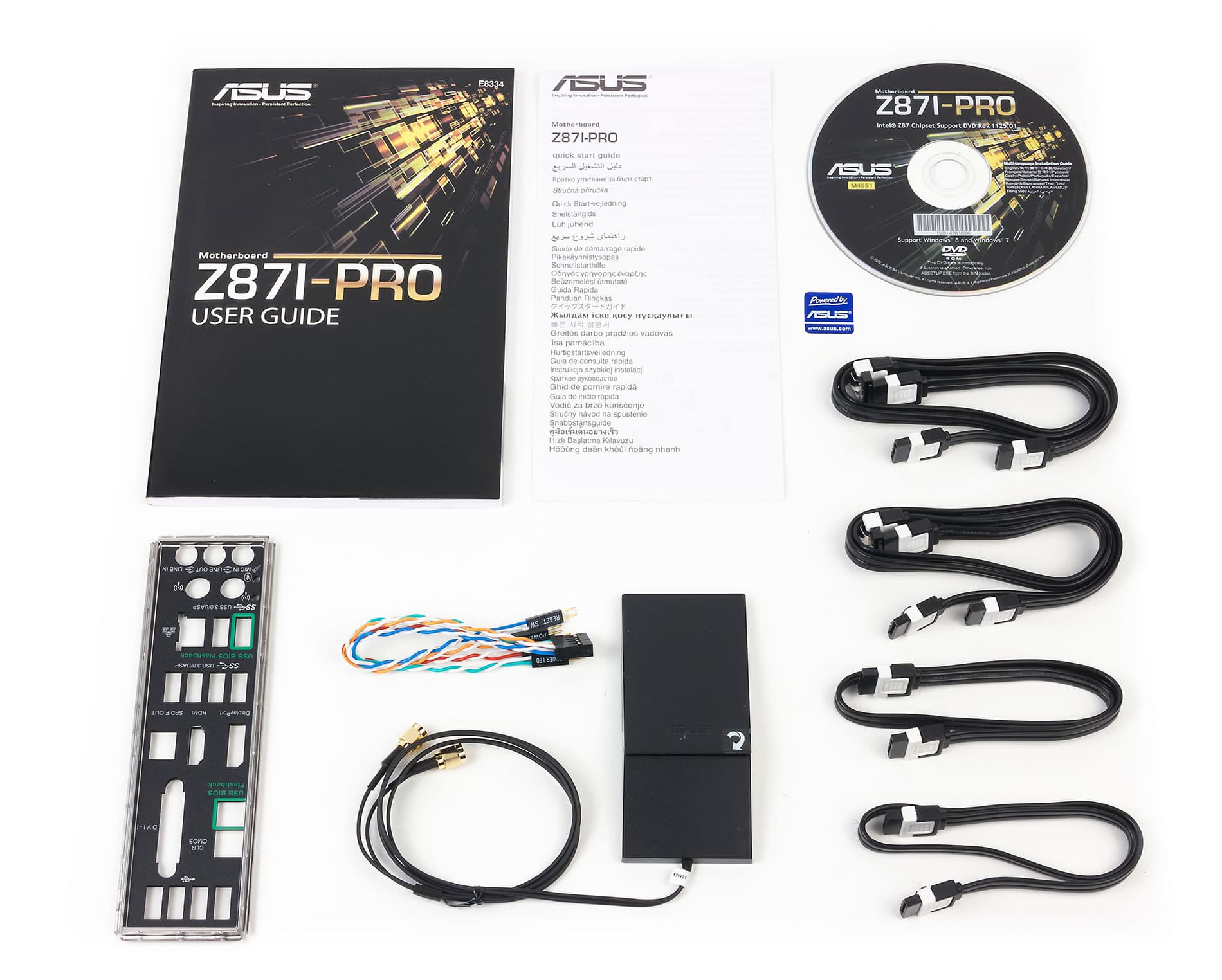

В довольно компактной коробке, кроме самой платы поставляется инструкция пользователя, DVD-диск с программным обеспечением и драйверами, шесть SATA-кабелей (все разъемы с фиксаторами, два кабеля имеют угловой разъем с одной стороны), заглушка задней панели платы и антенна для модуля Wi-Fi. Одним словом, все самое необходимое и ничего лишнего.

Конфигурация и особенности платы

Сводная таблица характеристик платы Asus Z87I-Pro приведена ниже, а далее по тексту мы рассмотрим все ее особенности и функциональные возможности.

Поддерживаемые процессоры
Intel Core четвертого поколения
Процессорный разъем
LGA1150
Чипсет
Intel Z87
Память
2 × DDR3 (до 16 ГБ)
Слоты расширения
1 × PCI Express 3.0 x16
SATA-разъемы
6 × SATA 6 Гбит/с (чипсет)
USB разъемы
8 × USB 3.0
6 × USB 2.0
Аудиоподсистема
Realtek ALC1150
Сетевой контроллер
1 × Intel i217-V
1 × Qualcomm Atheros AR946x (802.11a/b/g/n)
Разъемы на задней панели
1 × HDMI (выход)
1 × DisplayPort
1 × DVI-I
6 × USB 3.0
4 × USB 2.0
1 × RJ-45
3 × аудиоразъемов типа миниджек
1 × S/PDIF (выход, оптический)
Внутренние разъемы
24-контакный разъем питания ATX
8-контакный разъем питания ATX 12 В
6 × SATA 6 Гбит/с
4 × разъема для подключения вентиляторов
1 × разъем для подключения портов USB 3.0
1 × разъема для подключения портов USB 2.0
Форм-фактор
Mini-ITX (170×170 мм)

Форм-фактор

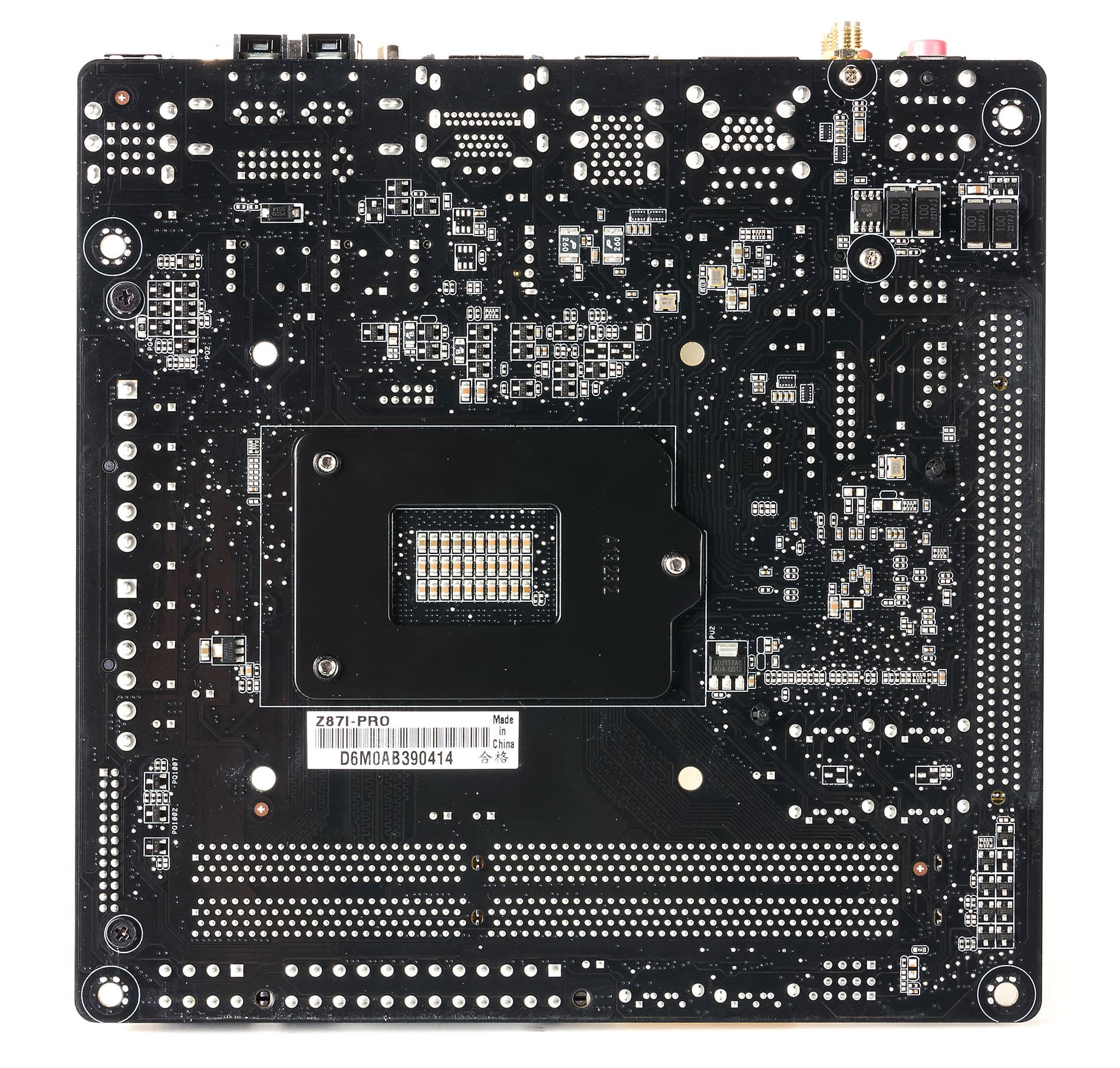

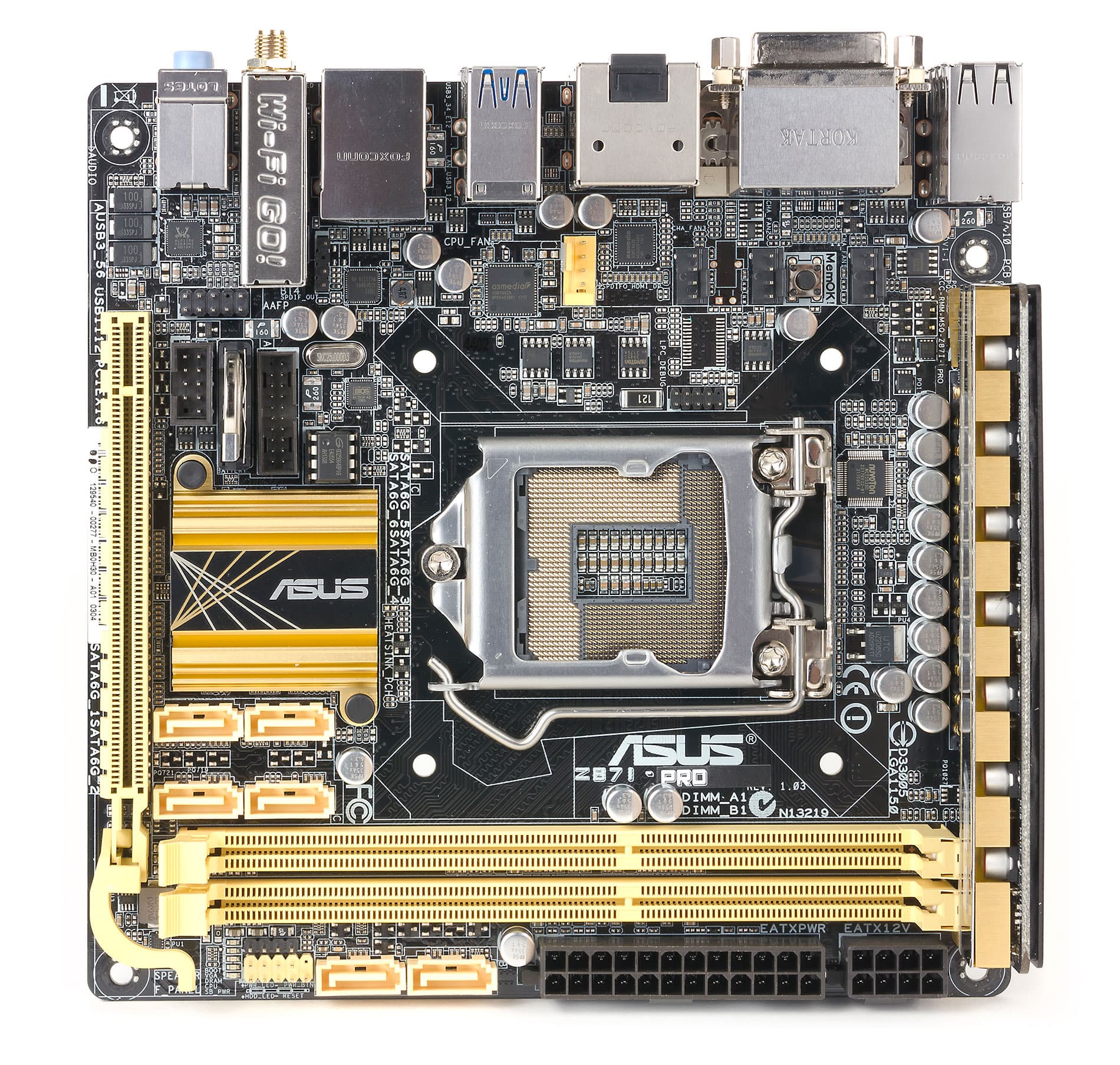

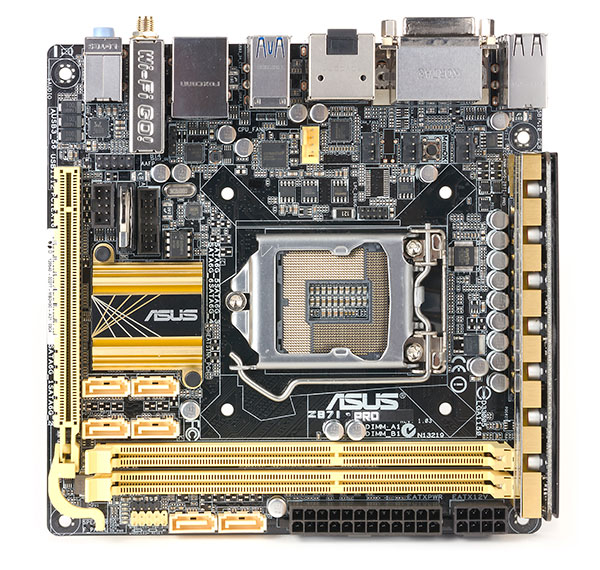

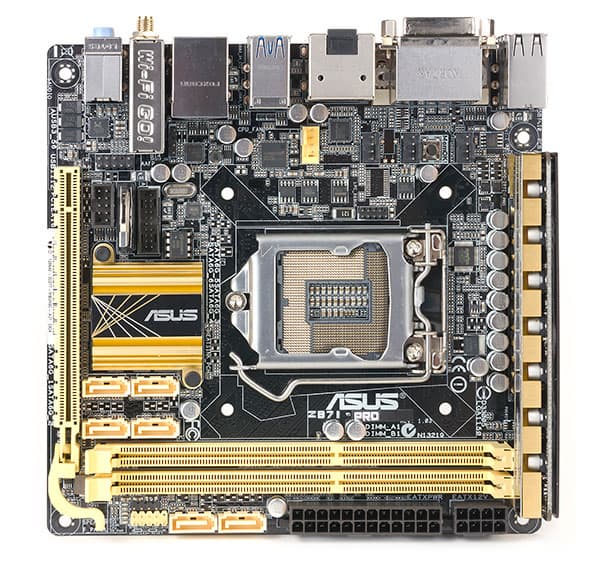

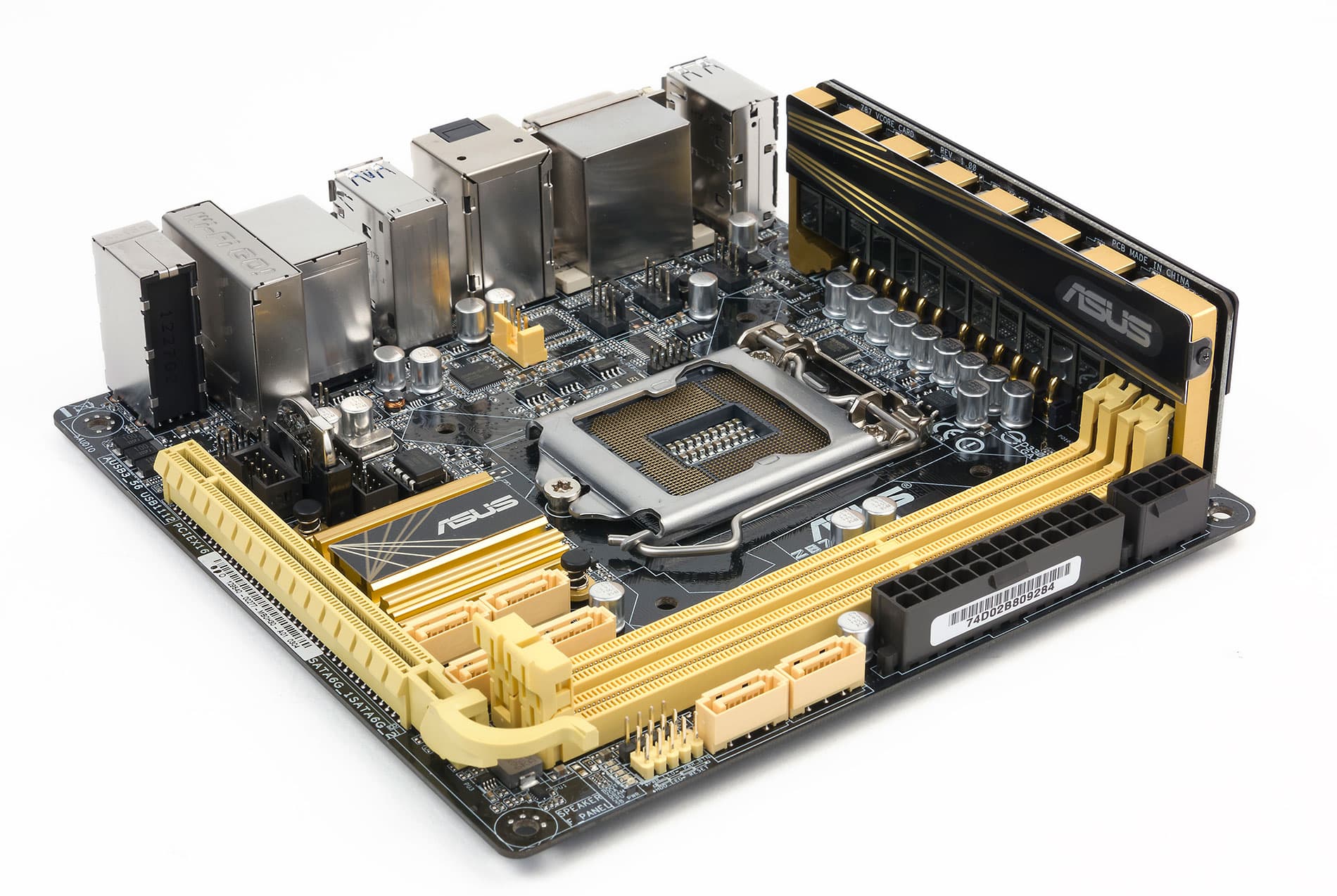

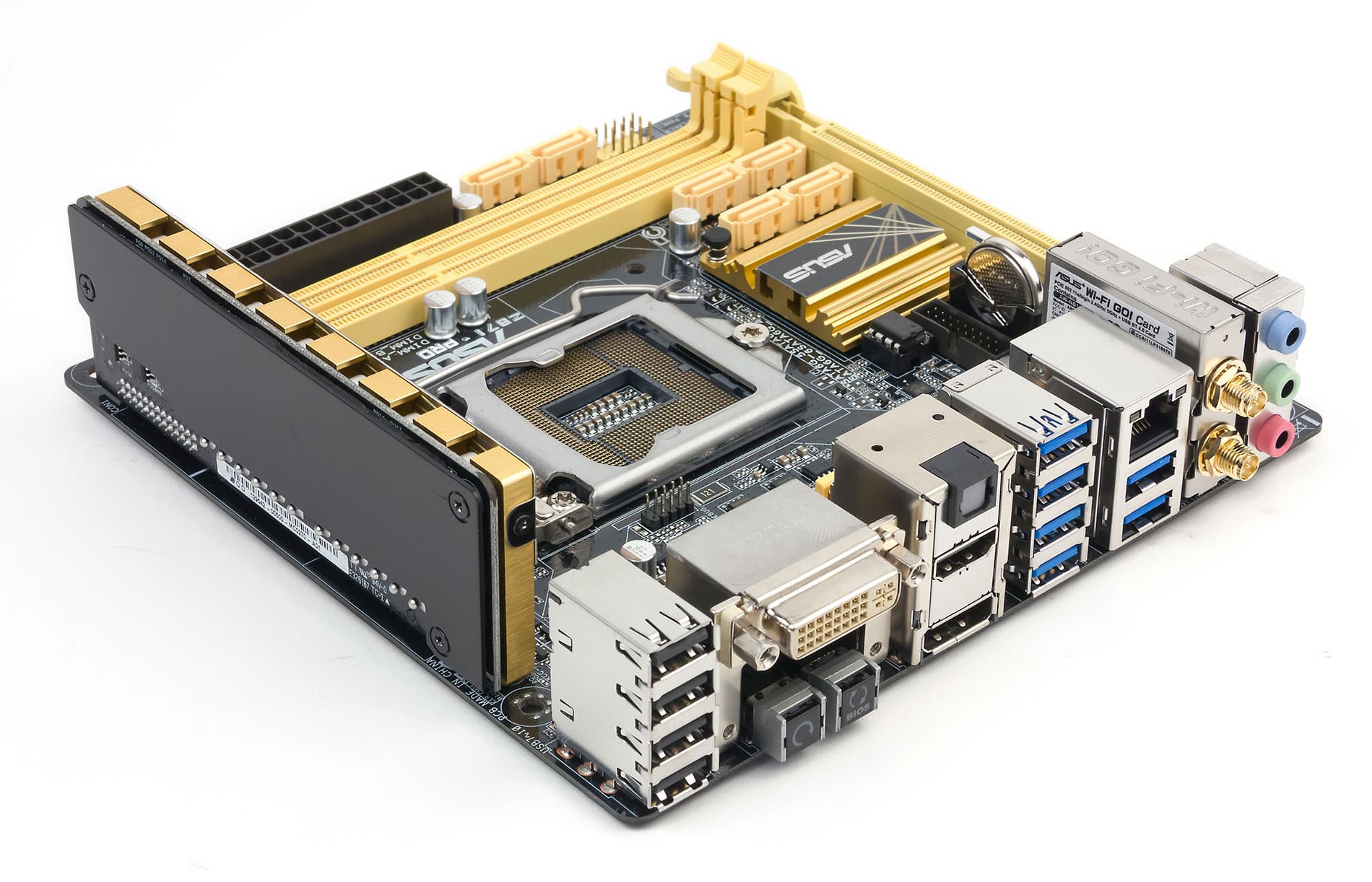

Главной особенностью платы Asus Z87I-Pro являются ее размеры. Она выполнена в форм-факторе Mini-ITX (170×170 мм), а для монтажа платы предусмотрено четыре крепежных отверстия. Понятно, что для такой платы нужен и корпус соответствующего размера. Можно, конечно, установить эту плату и в обычный корпус, но такое решение будет просто абсурдно, поскольку сведет на нет все преимущества данной платы. Форм-фактор данной платы предполагает, что на ее базе можно создавать очень компактные компьютеры и, что немаловажно, без ущерба их функциональных возможностей. Это может быть и игровой компьютер, и универсальный домашний компьютер, и специализированный высокопроизводительный ПК.

Чипсет и процессорный разъем

Плата Asus Z87I-Pro основана на топовом чипсете Intel Z87 и естественно, плата поддерживает только процессоры Intel Core четвертого поколения (кодовое наименование Haswell) с разъемом LGA1150.

Память

Для установки модулей памяти на плате Asus Z87I-Pro предусмотрено два DIMM-слота, что позволяет устанавливать по одному DDR3-модулю на каждый из двух каналов памяти с максимальным объемом до 16 ГБ (при использовании 8-гигабайтных модулей памяти).

В штатном режиме плата поддерживает память DDR3-1600/1333/1066, ну а в режиме разгона, согласно документации, поддерживается память DDR3-2800/2666/2500/2400/2200/2133/2000/1866. Также поддерживается память с XMP-профилями.

Слоты расширения

Для установки видеокарты или платы расширения на материнской плате Asus Z87I-Pro реализован один слот PCI Express 3.0 x16. Очевидно, что этот слот выполнен с использованием 16 линий PCI Express 3.0, поддерживаемых процессорами Haswell.

Видеоразъемы

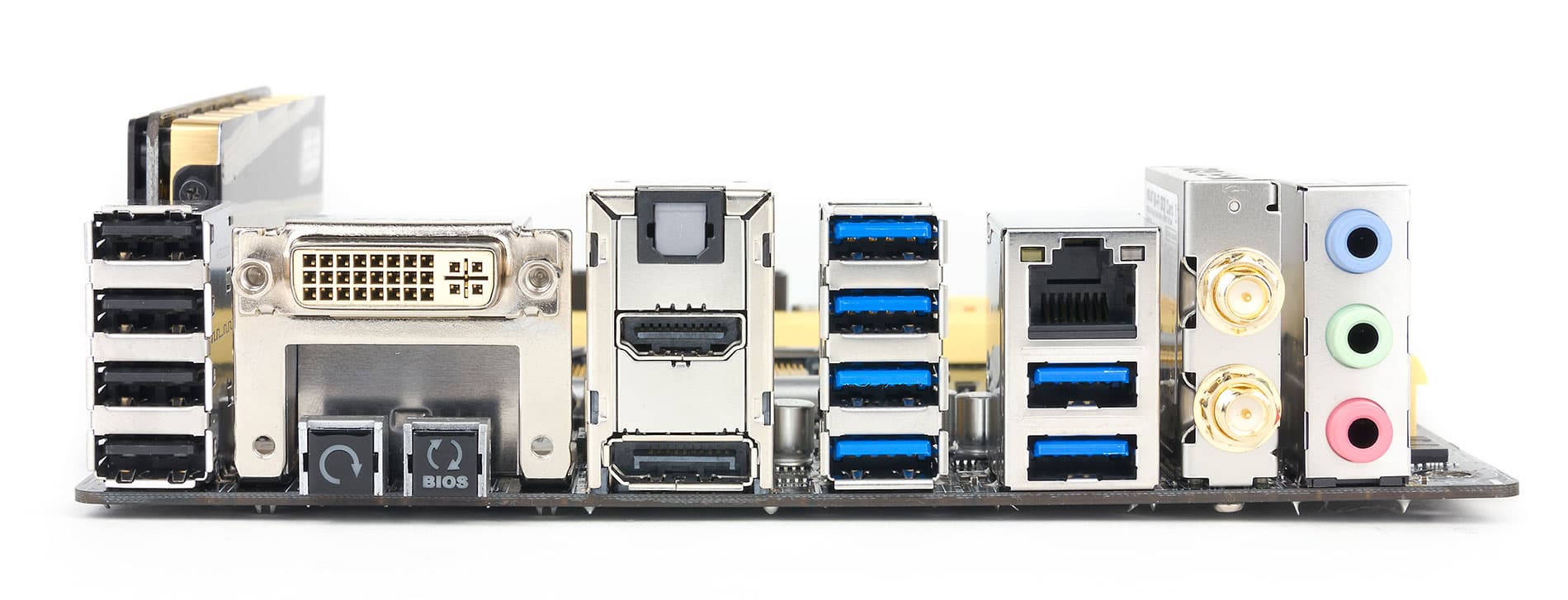

Поскольку процессоры Haswell имеют интегрированное графическое ядро, а чипсет Intel Z87 поддерживает возможность использования процессорной графики, для подключения монитора на плате имеется порт HDMI 1.4 (максимальное разрешение 4096×2160@24 Гц), порт DisplayPort 1.2 (максимальное разрешение 4096×2160@24 Гц) и порт DVI-I (максимальное разрешение 1920×1200@60 Гц). Все порты для подключения монитора расположены на задней панели платы.

SATA-разъемы

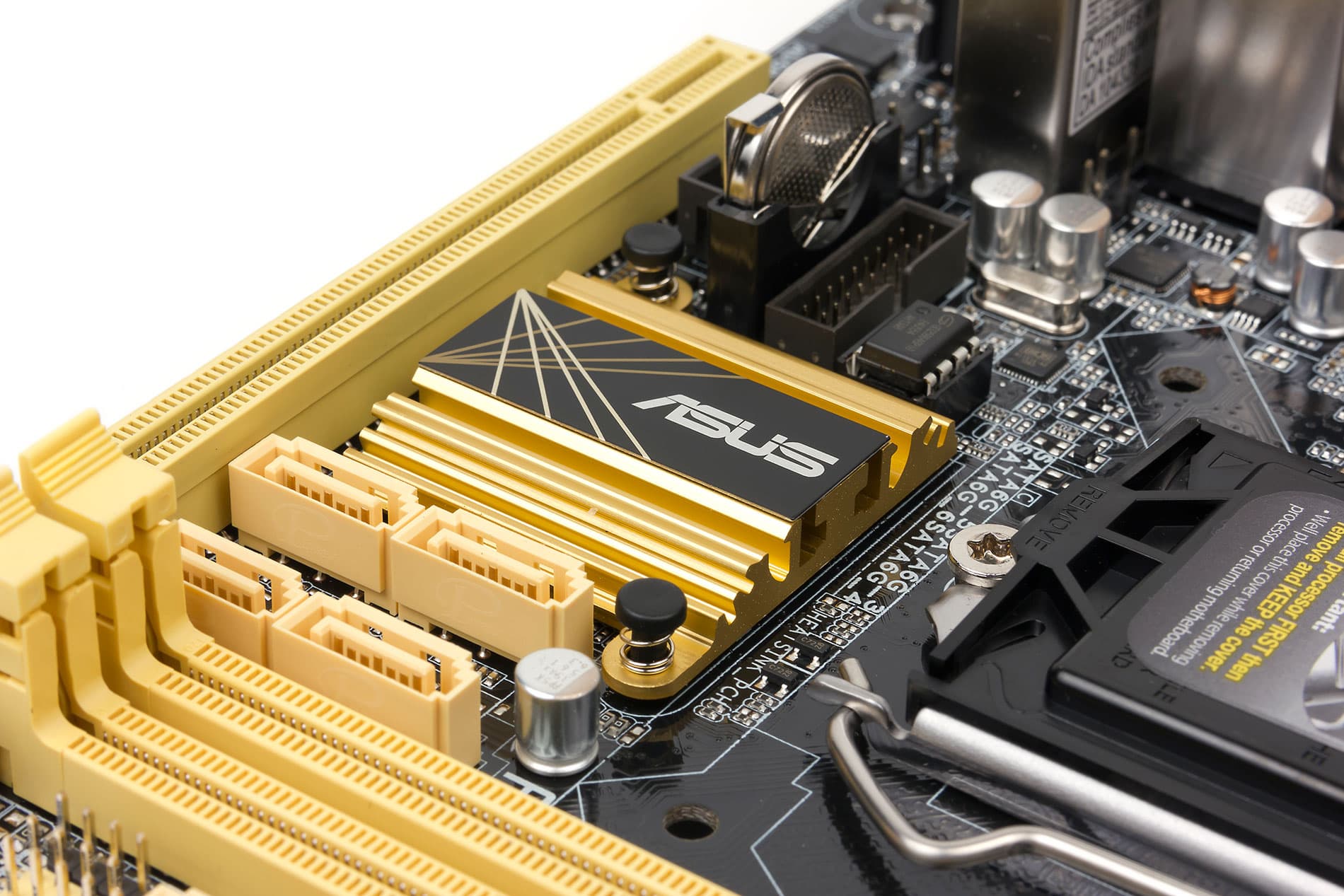

Для подключения накопителей или оптических приводов на плате предусмотрено шесть портов SATA 6 Гбит/с, которые поддерживают возможность создания RAID-массивов уровней 0, 1, 5, 10 и реализованы на базе интегрированного в чипсет SATA-контроллера. Никаких дополнительных SATA-контролеров на плате не предусмотрено, что вполне логично. Все же это плата предназначена для компактных корпусов, в которых нет места для установки большого количества SATA-устройств.

USB-разъемы

Для подключения всевозможных периферийных устройств на плате предусмотрено восемь портов USB 3.0/2.0 и шесть портов USB 2.0/1.1. Причем, шесть портов USB 3.0 и четыре порта USB 2.0 выведены на заднюю панель платы, а для подключения оставшихся портов на плате имеются соответствующие разъемы.

Напомним, что чипсет Intel Z87 поддерживает до 14 портов USB, из которых до 6 портов могут быть портами USB 3.0. В случае же платы Asus Z87I-Pro мы имеем 8 портов USB 3.0. Достигается это за счет того, что на плате интегрирован USB-хост контроллер ASMedia ASM1042A, который подключен к линии PCI Express 2.0.

На базе контроллера ASMedia ASM1042A реализовано четыре порта USB 3.0, два из которых выведены на заднюю панель платы, а для подключения еще двух на плате предусмотрены соответствующие разъемы .

Таким образом, на базе самого чипсета Intel Z87 реализовано только четыре порта USB 3.0 (все они выведены на заднюю панель платы) и шесть портов USB 2.0 (четыре выведены на заднюю панель платы, а для подключения еще двух на самой плате предусмотрен один разъем).

Аудиоподсистема

Аудиоподсистема материнской платы Asus Z87I-Pro включает в себя новый 8-канальный (7.1) HD-аудиокодек Realtek ALC1150. Ну а на задней панели платы предусмотрено три аудиоразъема типа миниджек (3,5 мм) и один оптический разъем S/PDIF (выход).

Сетевой интерфейс

Для подключения к сегменту локальной сети на плате Asus Z87I-Pro реализован гигабитный интерфейс на базе PHY-контроллера (контроллер физического уровня) Intel i217-V (используется контроллер MAC-уровня, интегрированный в чипсет).

Кроме того, имеется и двухдиапазонный (2,4 и 5 МГц) модуль беспроводной связи Asus Wi-Fi Go! В руководстве пользователя утверждается, что данный модуль поддерживает стандарты 802.11a/b/g/n/ac, однако на самом деле поддержка стандарта 802.11ac не предусмотрена. На сайте производителя в спецификации данной платы упоминания о стандарте 802.11ac отсутствует.

Модуль беспроводной связи Asus Wi-Fi Go! основан на чипе Qualcomm Atheros AR946x, который поддерживает только стандарты 802.11a/b/g/n и является двухдиапазонным.

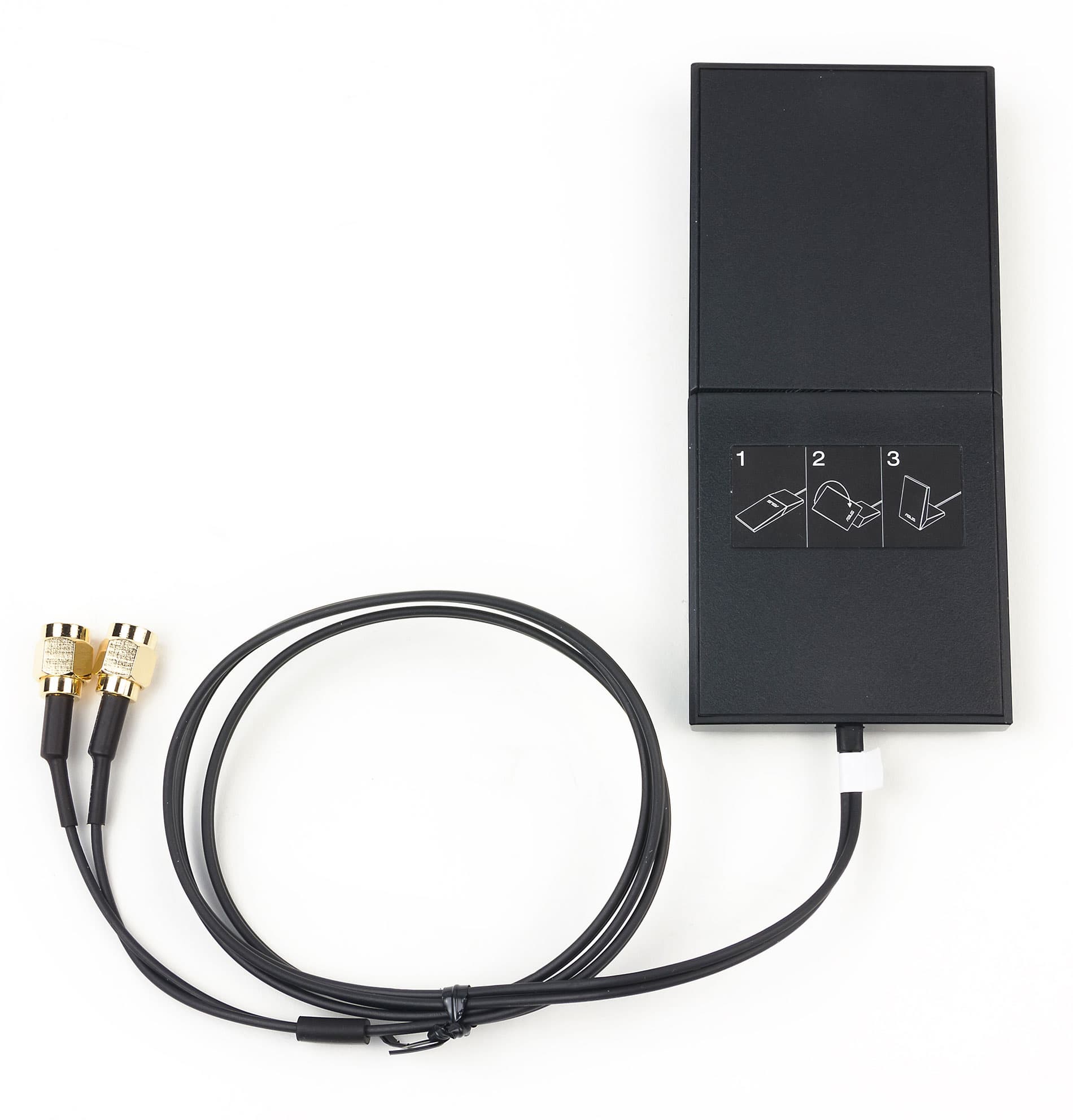

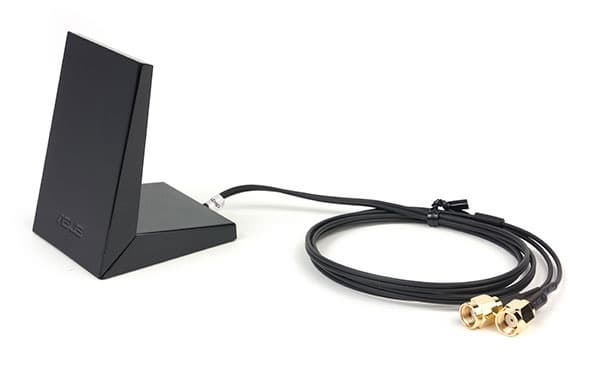

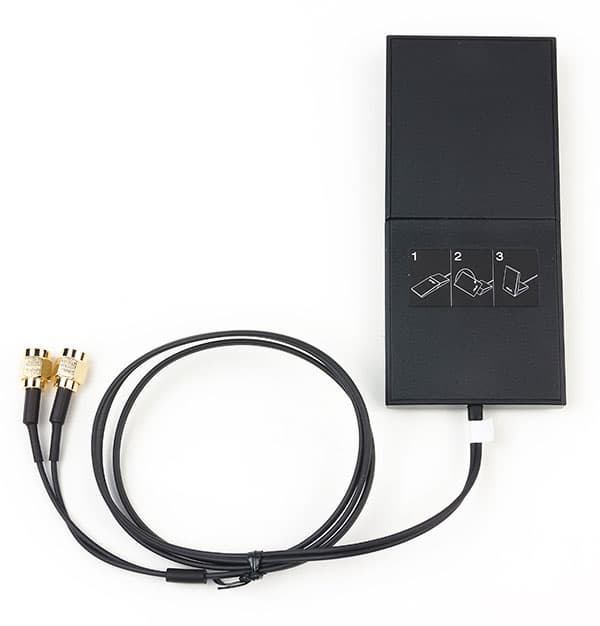

Соответственно, в комплекте к плате прилагается и антенна 2T2R, позволяющая формировать два пространственных канала связи.

Также отметим, что чип Qualcomm Atheros AR946x поддерживает и Bluetooth V4.0 и Bluetooth V3.0+HS.

Дополнительные особенности

Среди особенностей платы Asus Z87I-Pro стоит отметить наличие кнопок Clear CMOS и USB BIOS Flashback (позволяет легко обновлять BIOS платы с использованием USB-флэшки), которые выведены на заднюю панель платы. Имеется и традиционная для плат Asus кнопка MemOK для запуска системы в случае установки «необычных» модулей памяти.

Никаких других кнопок и индикатора POST-кодов на этой плате не предусмотрено, что вполне понятно — ограниченные размеры платы просто не позволяют их разместить.

Система питания

Как и большинство плат, модель Asus Z87I-Pro имеет 24-контактный и 8-контактный разъемы для подключения блока питания.

Регулятор напряжения питания процессора на плате Asus Z87I-Pro является 12+2-канальным и основан на PWM-контроллере Digi+ VRM с маркировкой APS 1251.

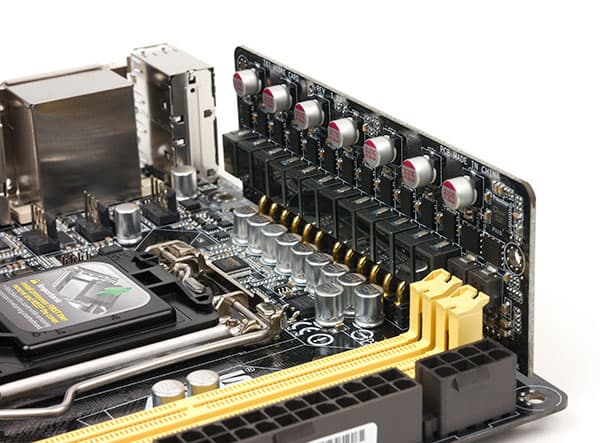

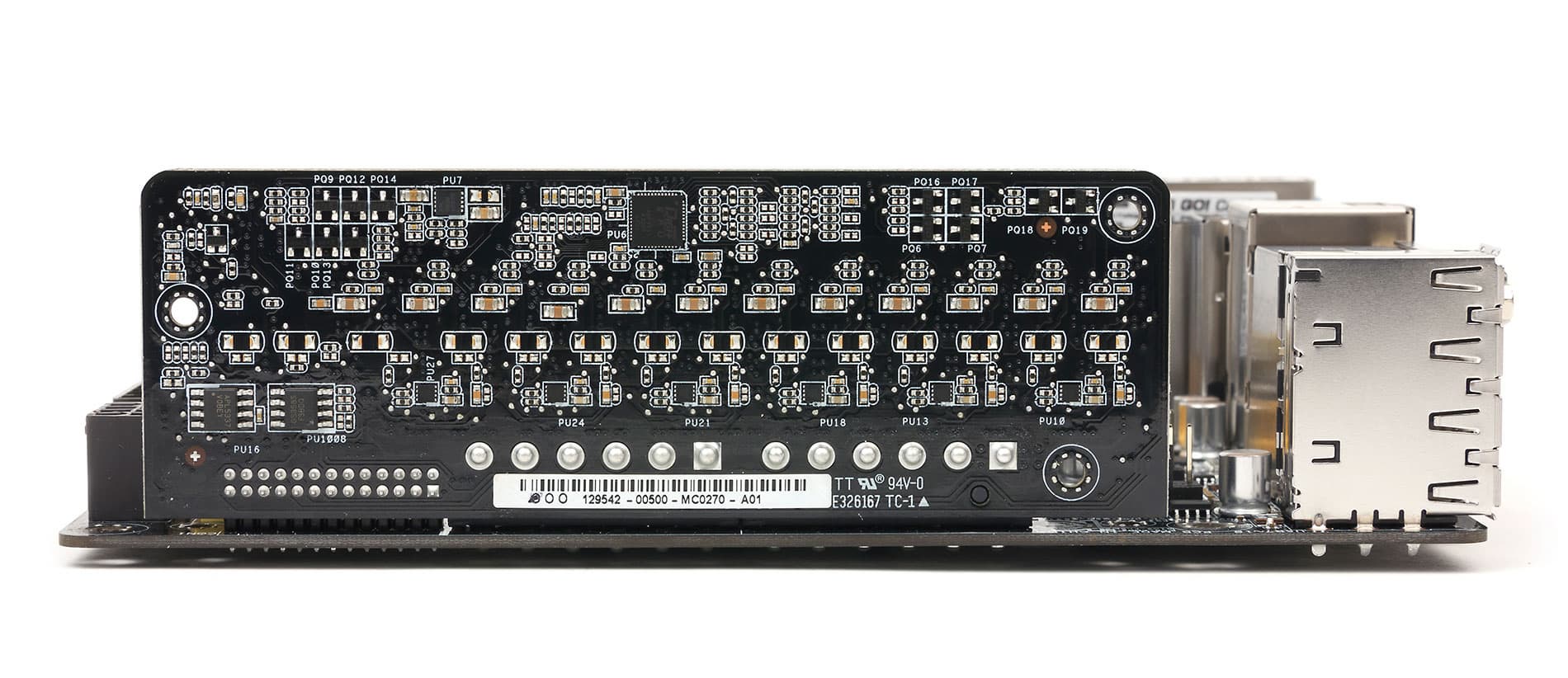

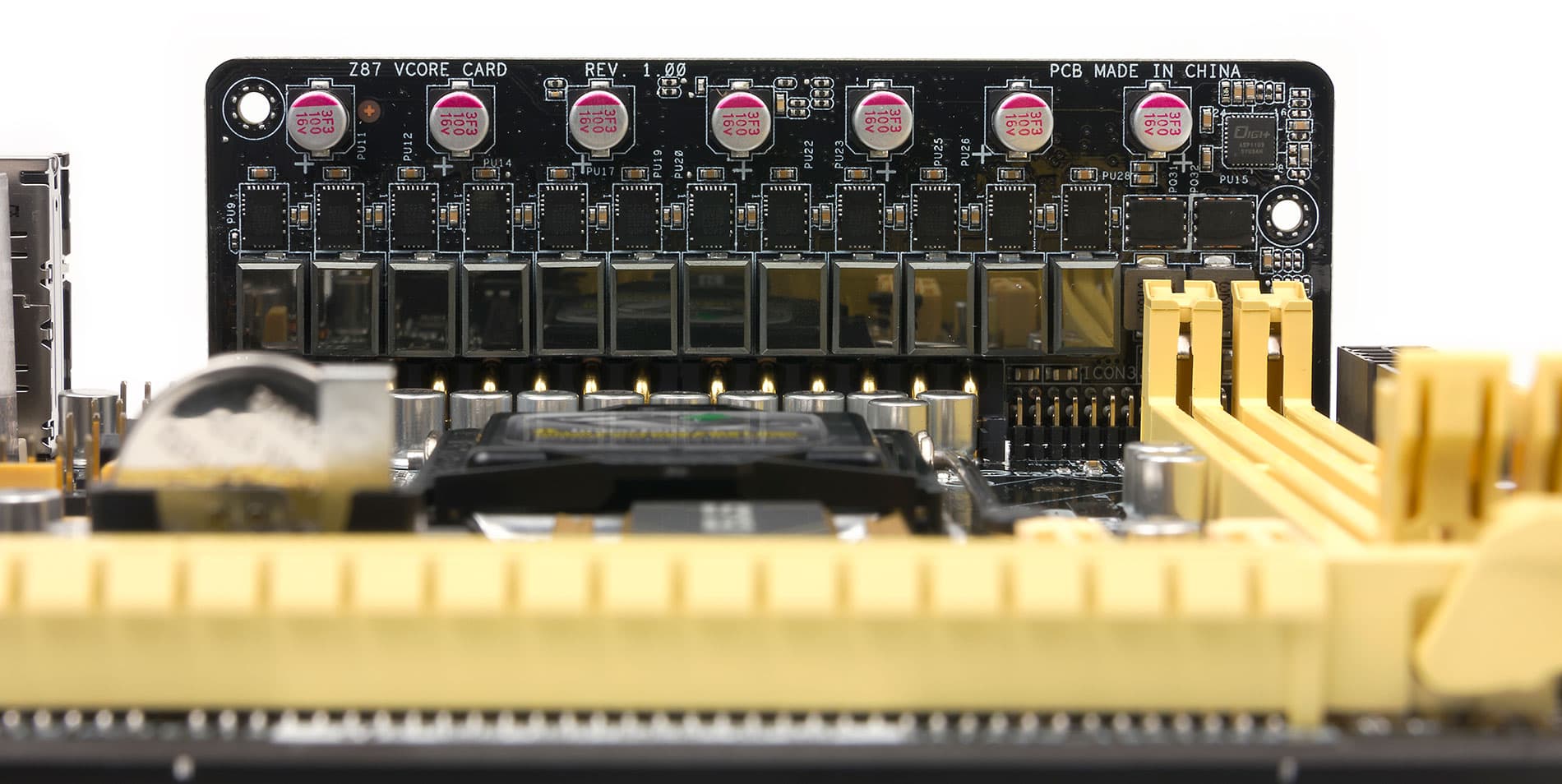

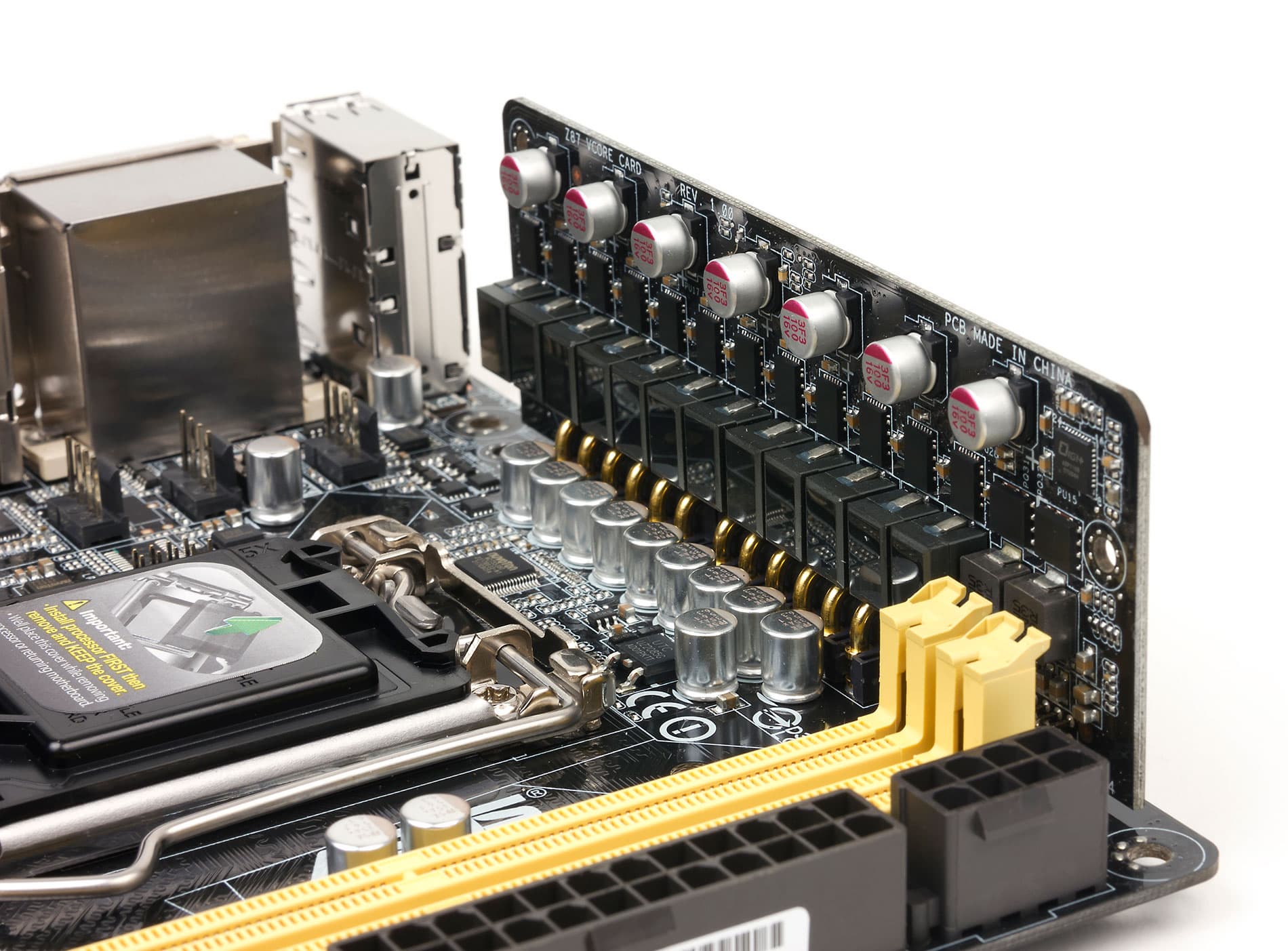

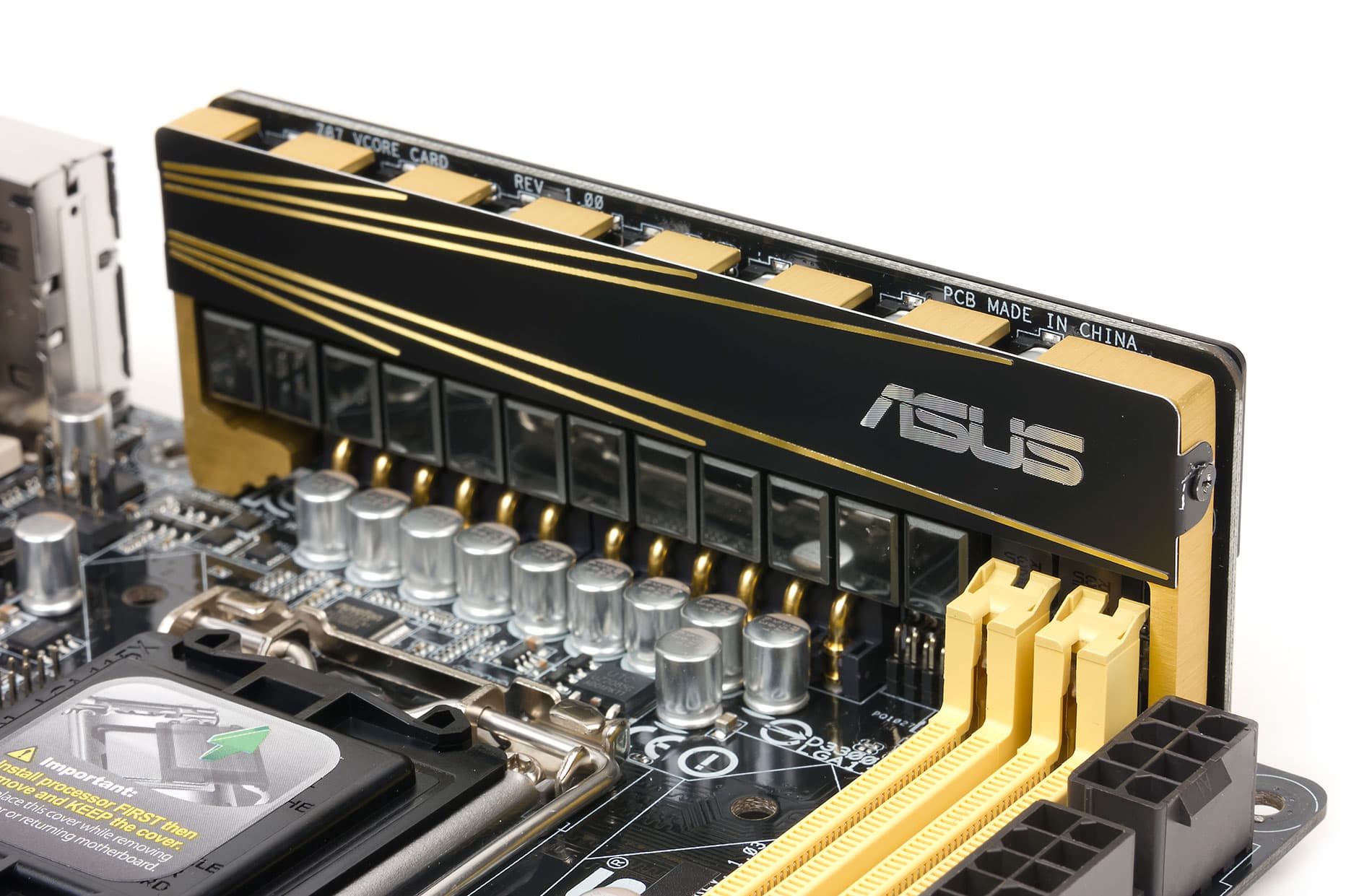

Интересно отметить, что из за ограниченных размеров самой платы, регулятор напряжения питания процессора выполнен в виде отдельного блока, который смонтирован на отдельной плате, расположенной перпендикулярно к основной плате.

Система охлаждения

Для подключения вентиляторов на плате предусмотрено четыре четырехконтактных (с PWM-управлением скоростью вращения) разъема, один из которых предназначен для подключения вентилятора кулера процессора, а остальные — для подключения дополнительных корпусных вентиляторов.

Отметим, что разъем CPU_FAN поддерживает как четырехконтактные (c PWM-управлением), так и трехконтактные (с управлением по напряжению) вентиляторы. Он имеет функцию авто-определения типа подключенного вентилятора (это новая фишка от Asus, которая теперь используется на всех материнских платах этой компании). Для этого, на левой стороне разъема имеется дополнительная стенка с пружинным контактом, что позволяет материнской плате автоматически определять тип подключенного вентилятора. В принципе, единственное преимущество такого решения заключается в том, что в BIOS теперь не нужно производить ручной настройки типа подключенного кулера.

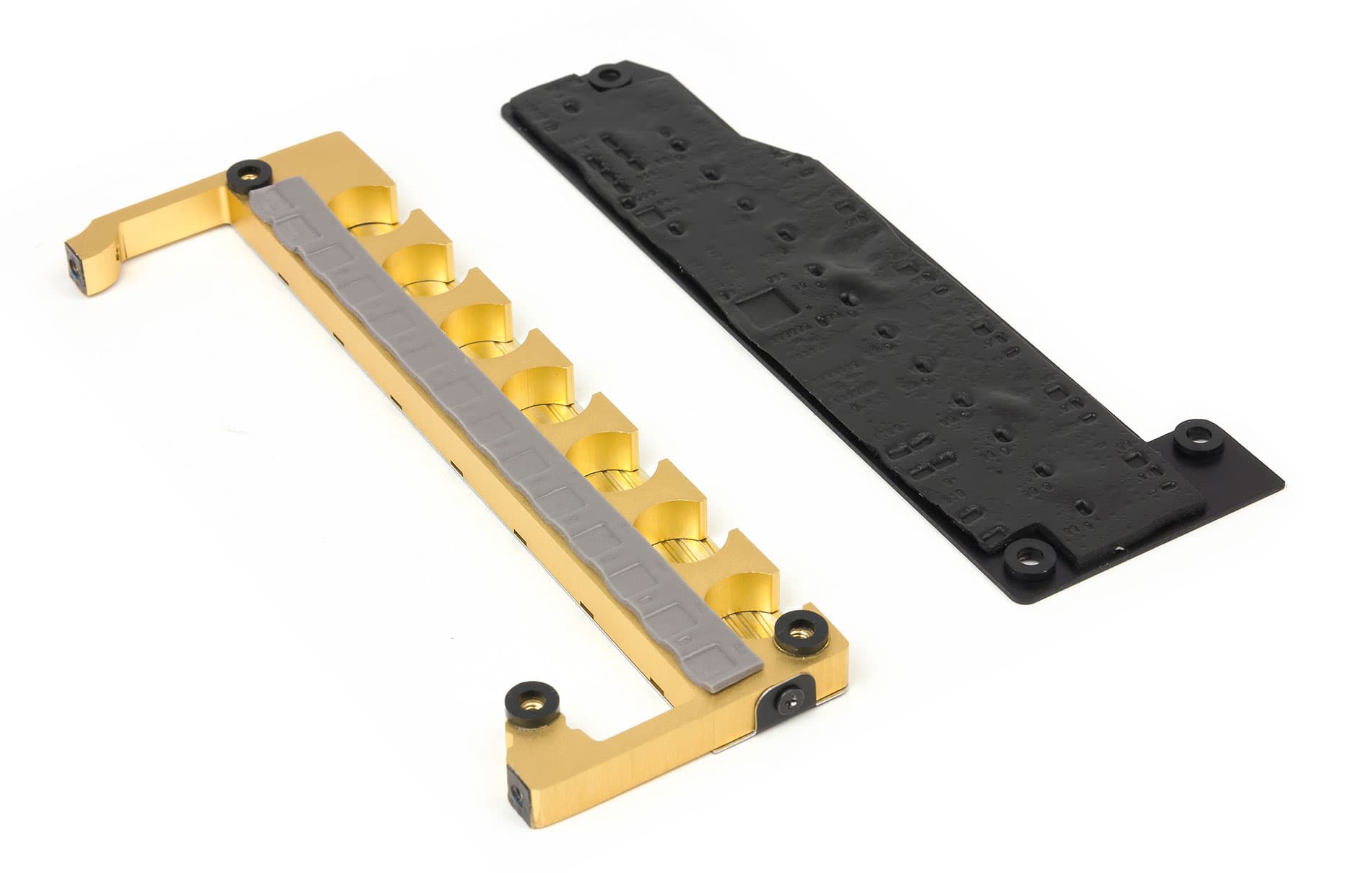

На плате также имеется система из двух радиаторов. Один радиатор установлен на вертикально расположенном VRM-модуле, а второй закрывает чипсет.

UEFI BIOS

Ну и в заключение нашего обзора рассмотрим возможности по настройки платы через интерфейс UEFI BIOS.

Как и на всех платах Asus, на плате Asus Z87I-Pro имеется возможность очень просто обновить версию UEFI BIOS, используя для этого традиционную утилиту Asus EZ Flash 2 Utility, встроенную в саму BIOS. На рассматриваемой нами модели платы был установлен UEFI BIOS последней версии 0304, поэтому обновление не потребовалось.

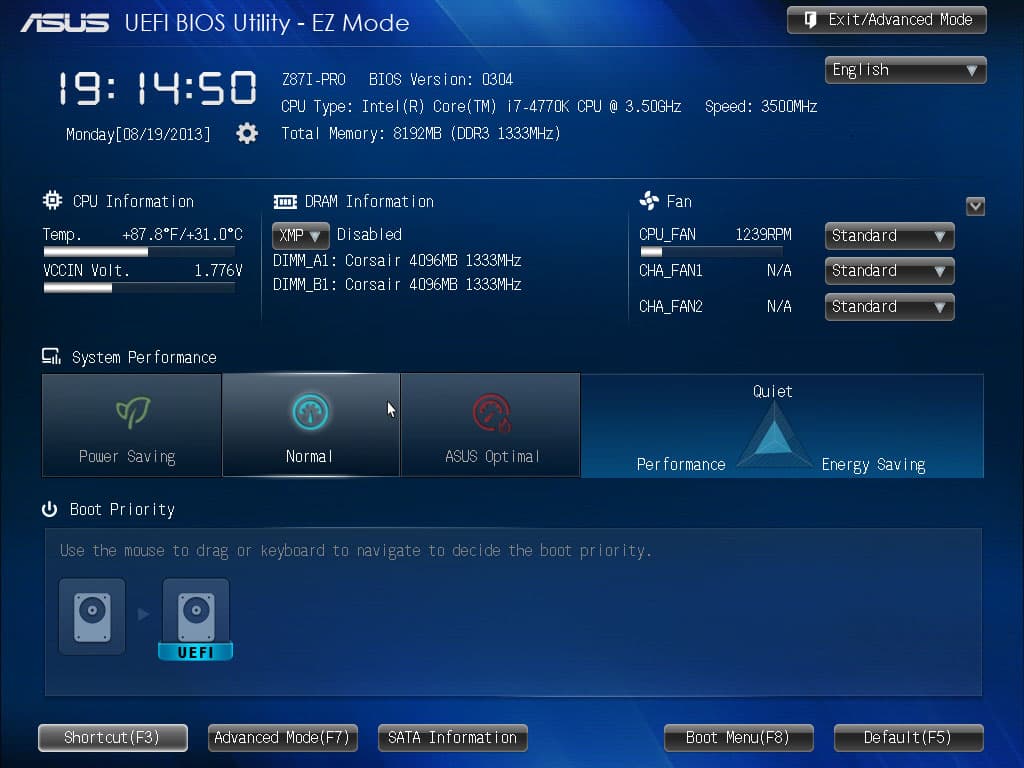

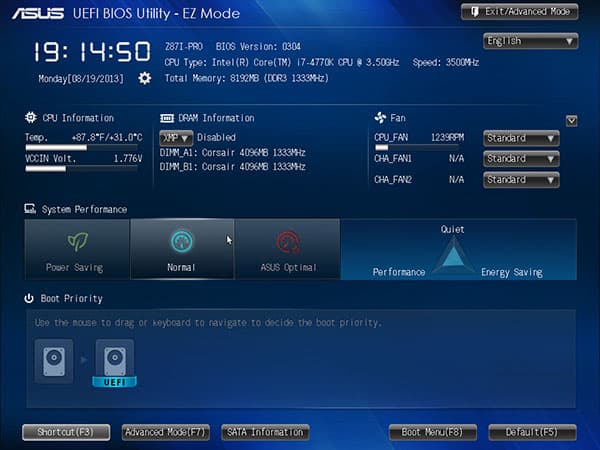

Традиционно UEFI BIOS на платах Asus имеет два режима отображения: простой (EZ Mode) и расширенный (Advanced Mode).

Режим EZ Mode предназначен для базовой конфигурации платы и контроля основных параметров. А вот тонкая настройка платы и разгон системы доступен только в режиме Advanced Mode.

Напомним, что функциональные возможности UEFI BIOS в плане разгона процессоров отличаются для разблокированных процессоров K-серии и для обычных заблокированных процессоров, не поддающихся разгону. Мы тестировали плату Asus Z87I-Pro с процессором Intel Core i7-4770K, а потому в дальнейшем все описание возможностей UEFI BIOS будет относиться именно к разблокированным процессорам.

Вообще, нужно отметить, что возможности по настройке UEFI BIOS на плате Asus Z87I-Pro вполне типичны для плат Asus на основе чипсетов Intel 8-й серии, о которых мы уже писали. А потому мы лишь вкратце пробежимся по возможностям UEFI BIOS.

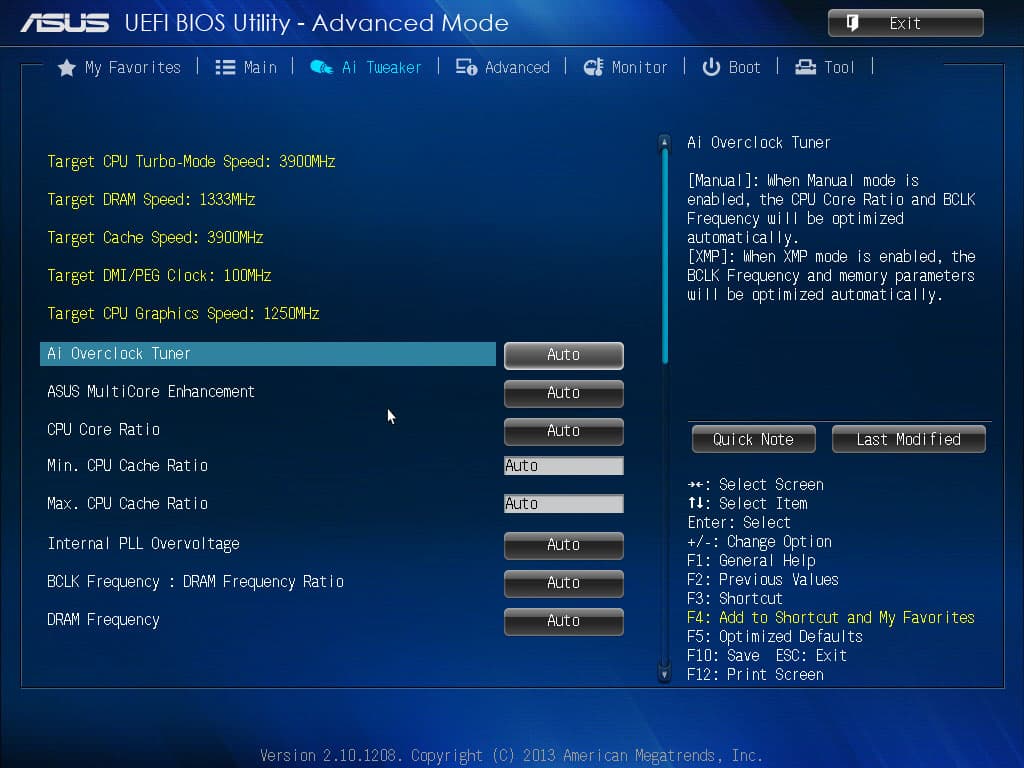

Итак, традиционно на платах Asus для разгона процессора и памяти предназначена вкладка AI Tweaker, на которой предусмотрены все возможные опции для разгона.

Разгон разблокированного процессора возможен только при включенной технологии Intel Turbo Boost (эта технология включается на вкладке Advanced в меню CPU Power Configuration).

Кроме того, для разгона процессора на вкладке Ai Tweaker необходимо установить для параметра Ai Overclock Tuner значение XMP или Manual. В этом случае имеется возможность менять частоту BCLK Frequency и коэффициент умножения ядер процессора.

Можно задавать коэффициент умножения для каждого случая числа загруженных ядер процессора, а можно задавать коэффициент умножения одновременно для всех ядер процессора.

На плате Asus Z87I-Pro задавать сам частотный множитель для частоты BCLK Frequency нельзя — он устанавливается автоматически в зависимости от частоты BCLK Frequency. Причем, частота BCLK Frequency — это и есть опорная частота для ядер процессора, то есть тактовая частота ядер процессора получается умножением частоты BCLK Frequency на коэффициент умножения. При увеличении частоты BCLK Frequency частотный множитель устанавливается автоматически, а частота для элементов DMI/PEG, чувствительных к увеличению опорной частоты, получается делением частоты BCLK Frequency на частотный множитель.

Для удобства в UEFI BIOS предусмотрен параметр, называемый CPU Strap, для которого можно выбрать значения Auto, 100, 125, 167 и 250 МГц. Частота CPU Strap синхронизована с частотой BCLK Frequency и если для CPU Strap задать значение 125 МГц, то и значение BCLK станет равным 125 МГц. Фактически, этот параметр позволяет быстро задавать значения частоты BCLK Frequency, для которых значение DMI/PEG Clock составляет ровно 100 МГц.

Кроме коэффициента умножения ядер процессора, в настройках AI Tweaker можно задавать минимальное и максимальное значения коэффициента умножения для кэша L3 (CPU Cache Ratio). По умолчанию эти коэффициенты принимают значения, зависящие от установленной частоты ядер процессора (режим Auto).

Так же в разделе AI Tweaker можно настроить работу модулей памяти, задать частоту интегрированного графического ядра, настроить режим работы интегрированного в процессор регулятора напряжения питания (IVR) и настроить режим работы внешнего регулятора напряжения питания.

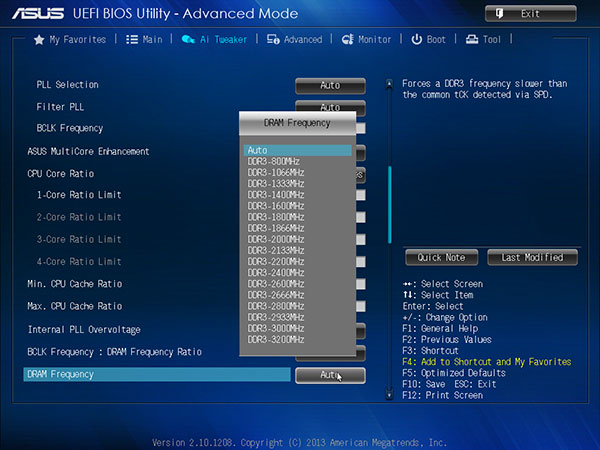

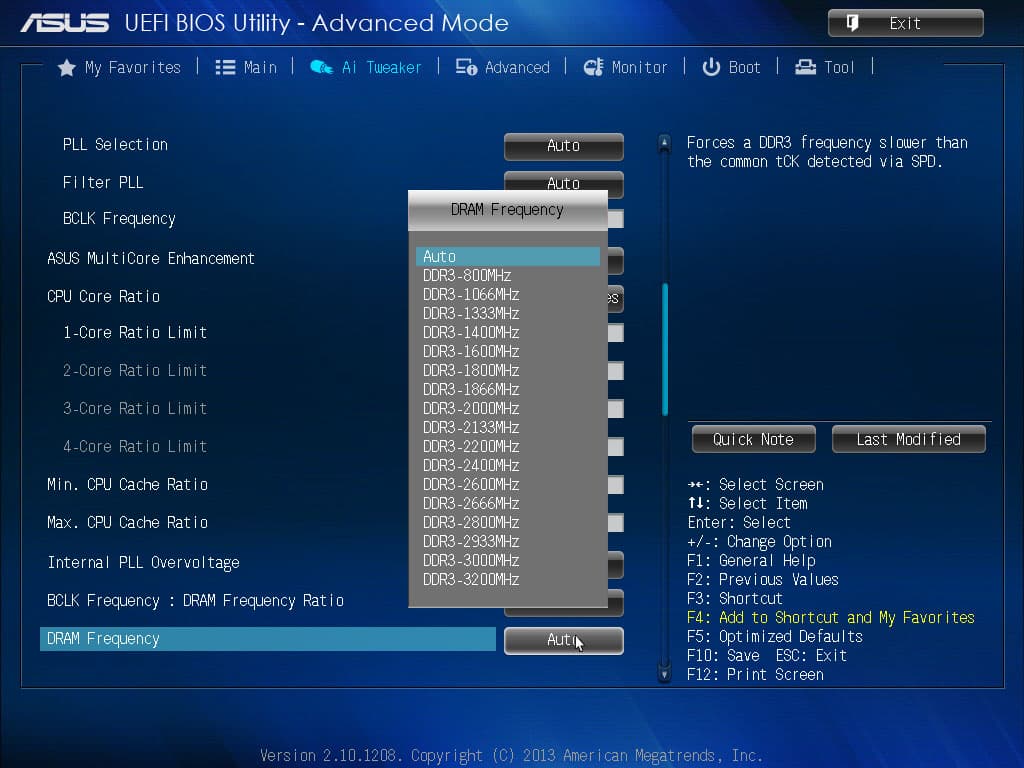

Отметим, что в настройках UEFI BIOS частоту памяти можно выбрать в несколько большем диапазоне, чем это указано в спецификации на плату. Так, при частоте BCLK Frequency 100 МГц максимальная частота памяти может составлять 3200 МГц.

Мы разгоняли на плате Asus Z87I-Pro процессор Intel Core i7-4770K (параметр Ai Overclock Tuner устанавливался равным Manual). Разгон производился в режиме задания одинакового коэффициента умножения одновременно для всех ядер процессора (Sync All Cores).

Для справки отметим, что процессор Intel Core i7-4770K на плате Asus Z87I-Pro нам удалось разогнать до частоты 4,8 ГГц при частоте BCLK Frequency 100 МГц. Никаких дополнительных настроек (изменение напряжения питания и т. д.) при этом не производилось. Температура процессора в режиме экстремальной загрузки (утилита AIDA64 Extreme Edition, Stress CPU) не превосходила 81 °С.

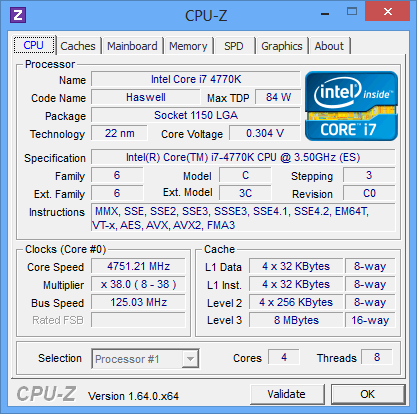

При частоте BCLK Frequency 125 МГц нам удалось разогнать процессор до частоты 4,75 ГГц (коэффициент умножения 38). Температура процессора в режиме экстремальной загрузки не превосходила 79 °С.

А вот с частотой BCLK Frequency 167 МГц наблюдался определенный баг. Как только устанавливался коэффициент умножения для ядер процессора, автоматически отключался режим Turbo Mode. Если режим Turbo Mode принудительно включить, то коэффициент умножения для ядер процессора принимает значение Auto.

Тем не менее, несмотря на отключение режима Turbo Mode, при опорной частоте ядер процессора 167 МГц для них все равно устанавливается выбранный коэффициент умножения и они работают на нужной частоте. В частности, мы разогнали процессор до частоты 4,675 (коэффициент умножения 28),  а температура процессора в режиме экстремальной загрузки не превосходила 76 °С.

Завести систему при частоте BCLK Frequency 250 МГц нам не удалось. Но это нормальная ситуация. Мы не встречали еще ни одной платы, на которой это было бы возможно с нашим процессором Intel Core i7-4770K и памятью DDR3-1600. Причина, по всей видимости, заключается в том, что при такой частоте минимальная частота памяти составляет 2000 МГц и все упирается уже в память.

Фирменные утилиты

В комплекте с платой Asus Z87I-Pro поставляется и ряд традиционных фирменных утилит. В частности, это хорошо известный пакет Asus AI Suite III, который представляет собой целый комплект утилит, объединенных единым программным интерфейсом. Подробно этот пакет мы уже описывали, а потому не станем на нем задерживаться.

Выводы

Плата Asus Z87I-Pro представляет собой отличное решение для компактных компьютеров совершенно различного предназначения. Это может быть и тихий мультимедийный центр (с учетом того, что на плате отлично реализована настройка скоростного режима подключенных вентиляторов), и универсальный производительный компьютер, и игровой компьютер (достаточно поставить мощную дискретную видеокарту и производительный процессор). Кроме того, как показал наш опыт эксплуатации, на этой миниатюрной плате реализованы все необходимые средства для разгона разблокированных процессоров К-серии, и процессоры на ней гонятся просто отлично.

Стоит также учесть и наличие модуля беспроводной связи 802.11a/b/g/n, который для домашнего ПК, особенно если речь идет о мультимедийном центре, является крайне необходимым.

Розничная стоимость платы Asus Z87I-Pro составляет чуть более 6 тыс. руб. Отметим, что в качестве альтернативного решения можно назвать плату ASRock Z87E-ITX, которая стоит немного дешевле, но не уступает плате Asus Z87I-Pro по своим функциональным возможностям.

Средняя цена по данным price.ru
Н/Д(0)
Средняя цена по данным Яндекс.Маркет
T-10453131
Предложения Asus Z87I-Pro по данным Яндекс.Маркет
L-10453131-10


Эта модель на сайте производителя

Плата предоставлена на тестирование производителем
