Asus Sabertooth Z87 — системная плата в бронежилете


Мы уже писали о мероприятии компании Asus, посвященном новым материнским платам на чипсетах Intel 8-й серии. Кроме того, мы рассказывали о плате Asus Gryphon Z87, которая представляет собой плату серии TUF в форм-факторе microATX.

Ну а в этой статье мы расскажем еще об одной новинке серии TUF — плате Asus Sabertooth Z87, которая позиционируется как плата для создания надежных высокопроизводительных систем.

Напомним, что серия плат Asus TUF (The Ultimate Force) ориентирована на сценарии работы, в которых требуются повышенная надежность и стабильность. Платы этой серии имеют пятилетнюю гарантию и обладают рядом функциональных особенностей, повышающих их надежность.

Комплектация и упаковка

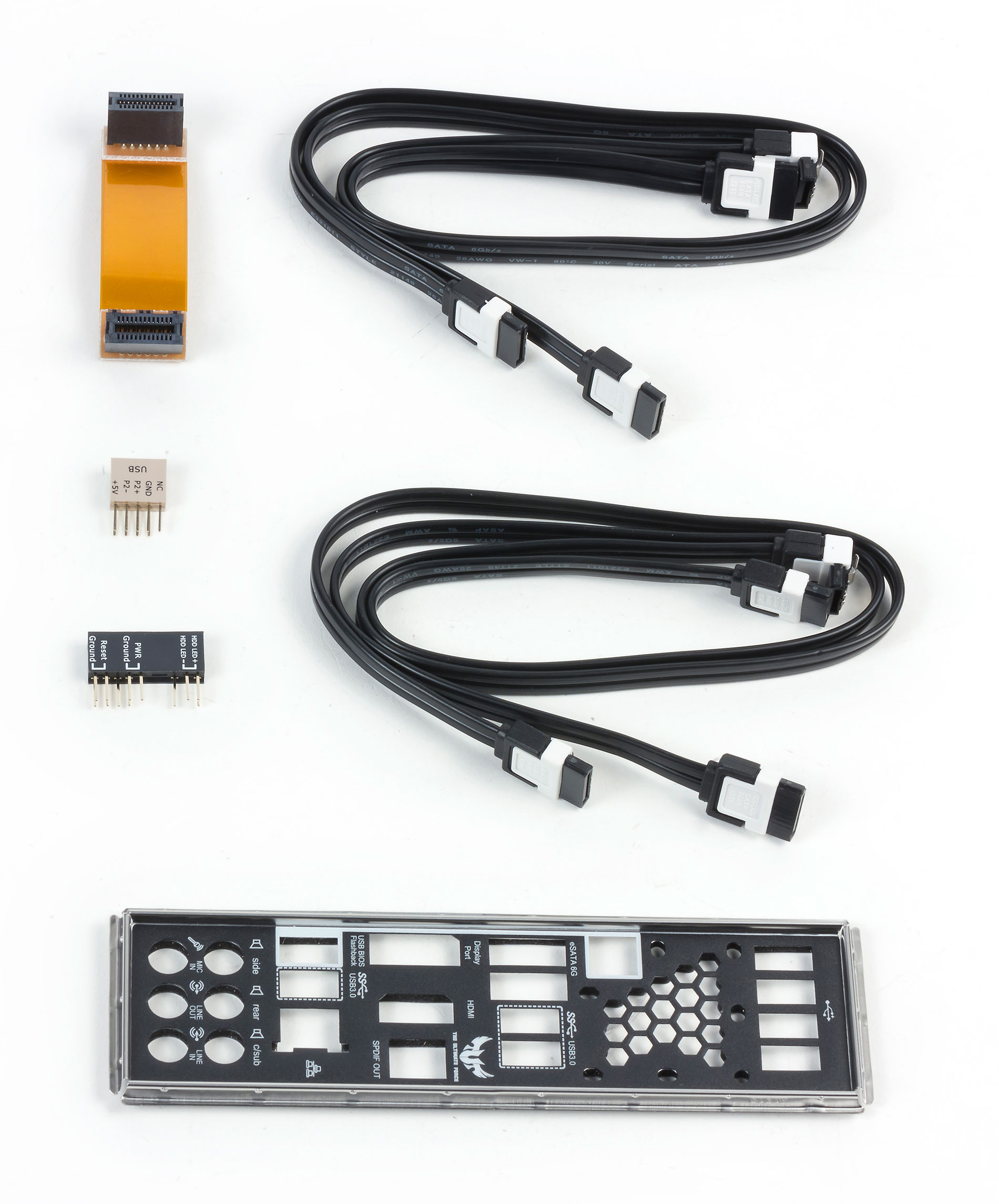

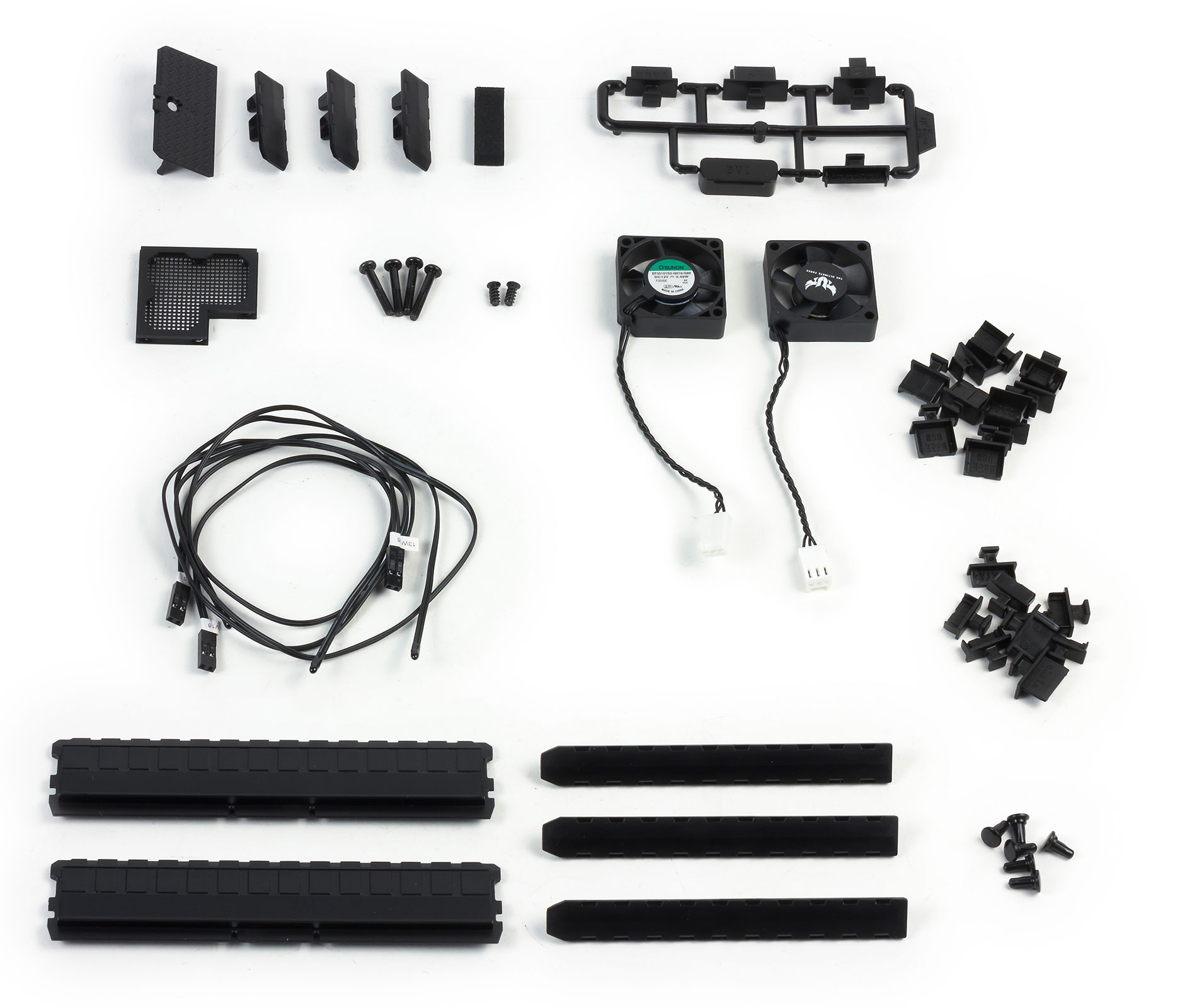

Комплектация платы Asus Sabertooth Z87 вполне типична для плат серии Asus TUF. Плата поставляется в коробке в стиле милитари. Кроме самой платы в комплект входит инструкция пользователя (только на английском языке), DVD-диск с программным обеспечением и драйверами, четыре SATA-кабеля (все разъемы с защелками и имеют угловой разъем с одной стороны), мостик SLI, заглушка задней панели платы, заглушки для всех слотов и разъемов, пара 35-миллиметровых вентиляторов для кожуха Thermal Armor, пылевые фильтры и три термодатчика.




Конфигурация и особенности платы

Сводная таблица характеристик платы Asus Sabertooth Z87 приведена ниже, а далее по тексту мы рассмотрим все ее особенности и функциональные возможности.

Поддерживаемые процессоры
Intel Core четвертого поколения
Процессорный разъем
LGA1150
Чипсет
Intel Z87
Память
4 × DDR3 (до 32 ГБ)
Аудиоподсистема
Realtek ALC1150
Сетевой контроллер
Intel i217V
Слоты расширения
2 × PCI Express 3.0 x16
3 × PCI Express 2.0 x1
1 × PCI Express 2.0 x4 (в форм-факторе PCI Express x16)
SATA-разъемы
6 × SATA 6 Гбит/с (чипсет)
2 × SATA 6 Гбит/с (ASMedia ASM1061)
2 × eSATA 6 Гбит/с (ASMedia ASM1061)
USB разъемы
6 × USB 3.0
8 × USB 2.0

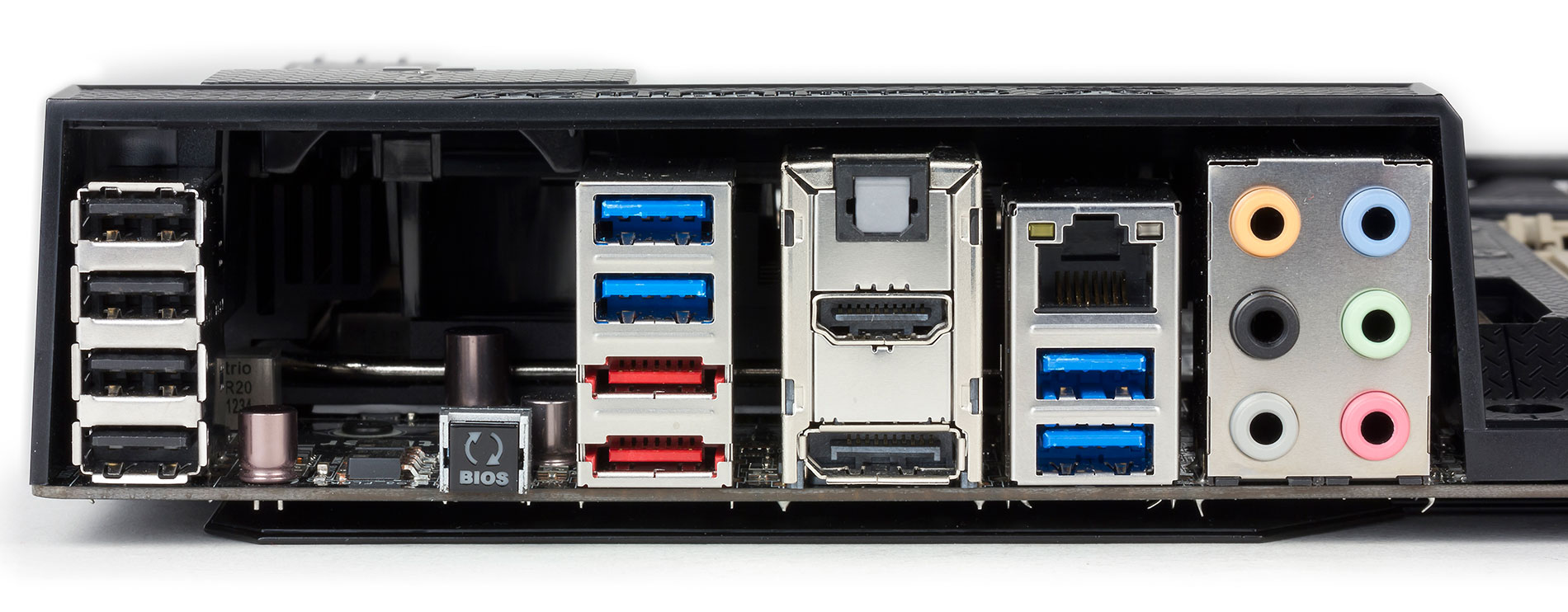

Разъемы на задней панели
1 × HDMI
1 × DisplayPort
2 × eSATA
1 × S/PDIF (оптический, выход)
4 × USB 3.0
4 × USB 2.0
1 × RJ-45
6 × аудиоразъемов типа миниджек
Внутренние разъемы
24-контактный разъем питания ATX
8-контактный разъем питания ATX 12 В
8 × SATA 6 Гбит/с
6 × разъемов для подключения 4-контактных вентиляторов
2 × разъема для подключения 3-контактных вентиляторов
3 × разъема для подключения термодатчиков
1 × разъем для подключения портов USB 3.0
2 × разъема для подключения портов USB 2.0
Форм-фактор
ATX (305×244 мм)

Форм-фактор и кожух Thermal Armor

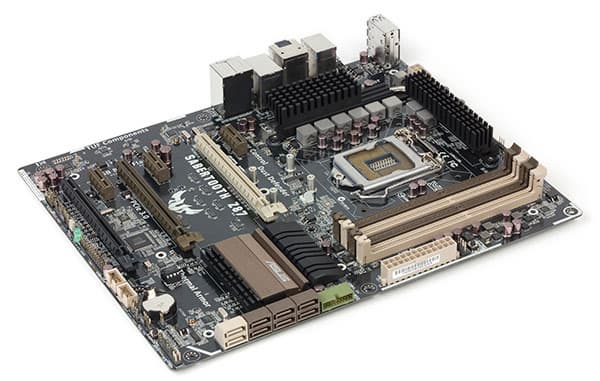

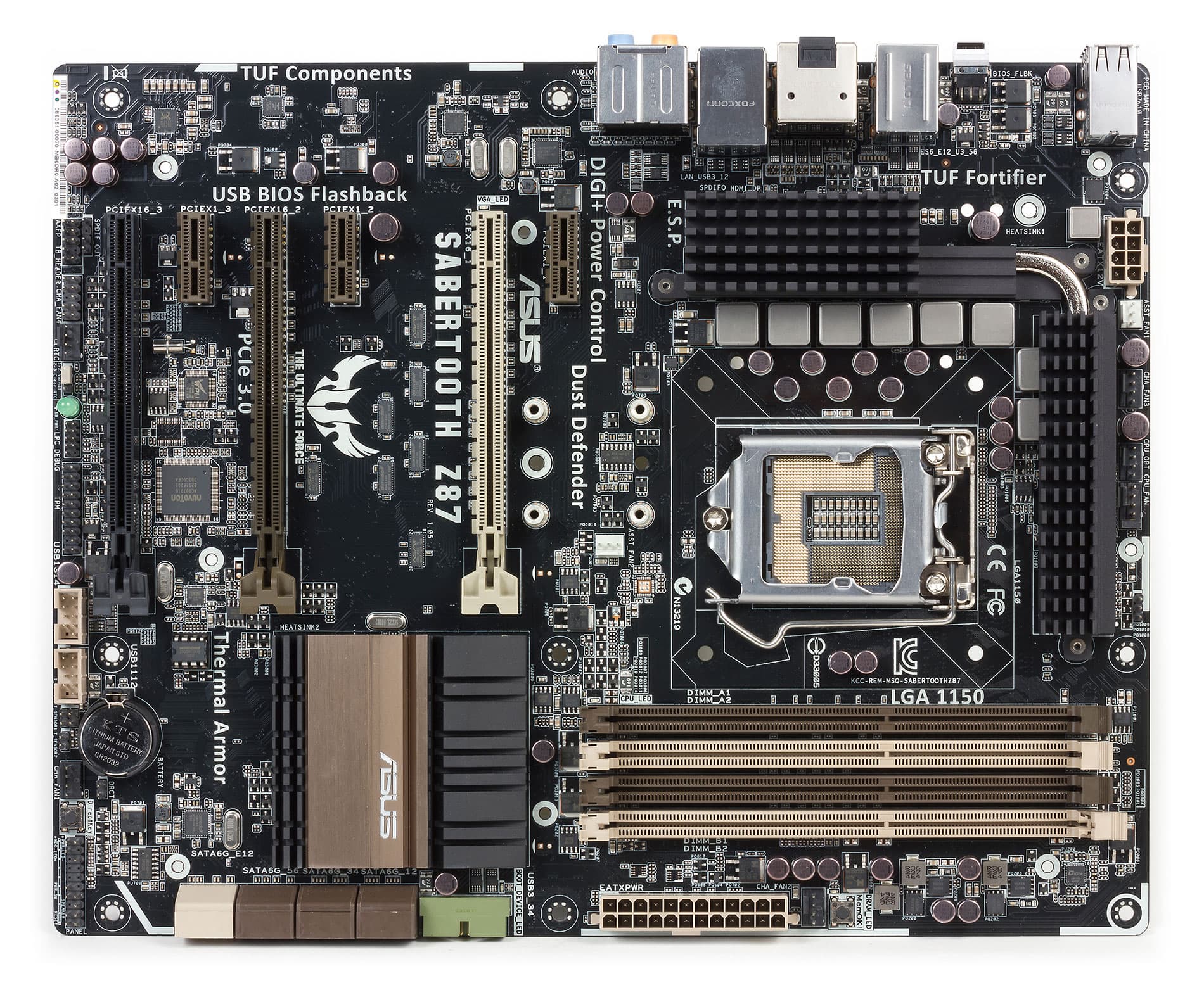

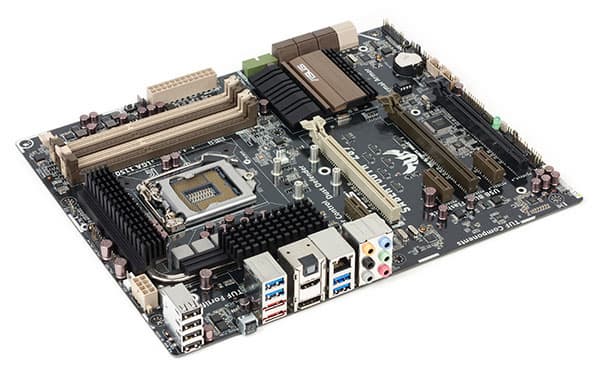

Плата Asus Sabertooth Z87 выполнена в форм-факторе ATX (305×244 мм).

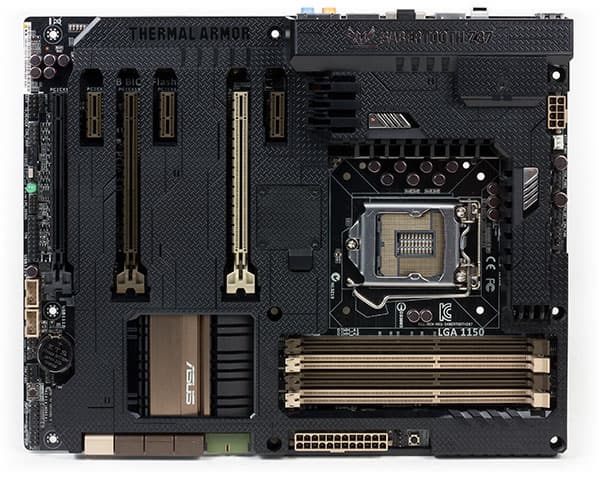

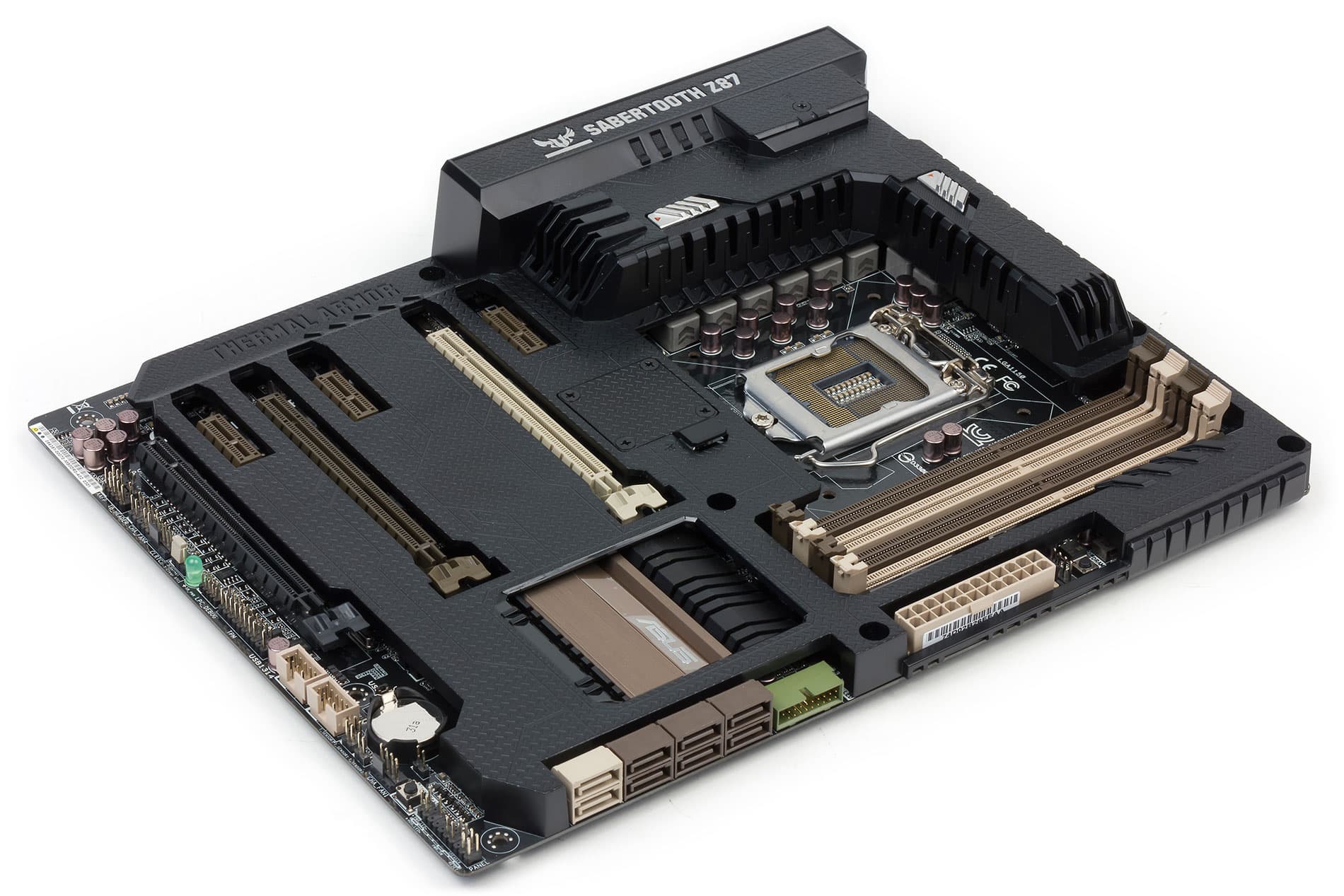

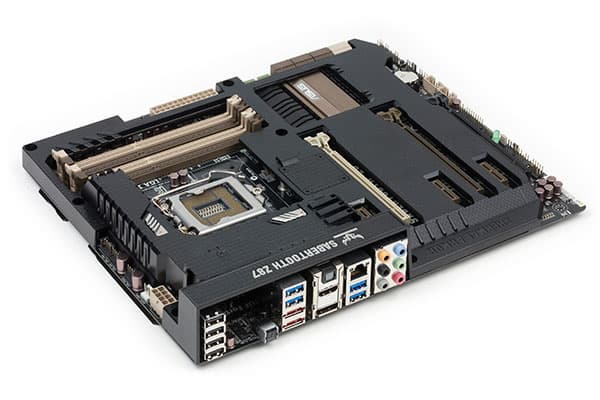

Отличительной особенностью плат серии Asus Sabertooth является наличие защитного кожуха Thermal Armor, который, по замыслу производителя, должен препятствовать проникновению пыли и оптимизировать охлаждение платы. В новой плате Asus Sabertooth Z87 кожух Thermal Armor имеет ряд новых особенностей. Прежде всего, это металлическая пластина TUF Fortifier, которая устанавливается с обратной стороны платы. Она препятствует изгибу текстолита и дополнительно рассевает тепло.




Верхняя часть кожуха Thermal Armor также имеет ряд улучшений. Прежде всего, в кожухе, рядом в процессорным разъемом, появились заслонки, которые можно открывать или закрывать. В зависимости от конфигурации кулера процессора, при открытых заслонках его можно использовать для охлаждения радиаторов MOSFET-транзисторов. Ну а если кулер процессора не позволяет этого сделать, то закрытые заслонки позволяют оптимизировать потоки воздуха при установленном в кожух вентиляторе на задней панели. Попутно отметим, что в защитный кожух можно установить два 35-миллиметровых вентилятора. Один вентилятор устанавливается в вертикальном положении на задней панели платы, а второй — в горизонтальном положении крепится к кожуху рядом с процессорным разъемом.




Еще одно нововведение — это наличие заглушек Dust Defenders не только на внутренних слотах и портах, но и на всех разъемах задней панели платы.

Чипсет и процессорный разъем

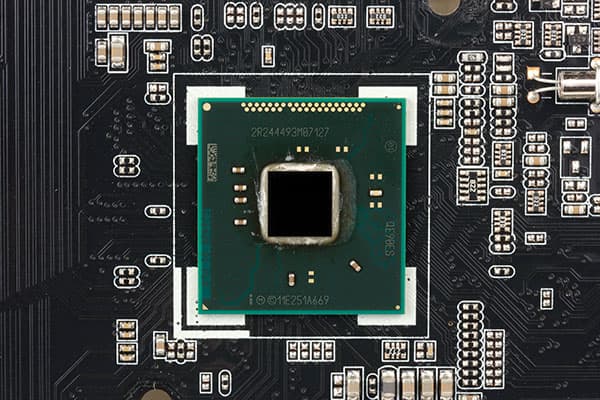

Плата Asus Sabertooth Z87 основана на топовом чипсете Intel Z87 и, естественно, поддерживает только процессоры Intel Core четвертого поколения (кодовое наименование Haswell) с разъемом LGA1150.

Память

Для установки модулей памяти на плате Asus Sabertooth Z87 предусмотрено четыре DIMM-слота, что позволяет устанавливать по два DDR3-модуля на каждый из двух каналов памяти с максимальным объемом до 32 ГБ (при использовании 8-гигабайтных модулей памяти). Слоты памяти, относящиеся к разным каналам памяти, помечены разным цветом, что удобно при установке модулей памяти. Отметим также, что плата поддерживается память с XMP-профилями.

Слоты расширения

Для установки видеокарт или плат расширения на материнской плате имеется два слота с форм-фактором PCI Express 3.0 x16, один слот с форм-фактором PCI Express 2.0 x16 и три слота PCI Express 2.0 x1.

Слоты с форм-фактором PCI Express 3.0 x16 выполнены с использованием 16 линий PCI Express 3.0, поддерживаемых процессорами Haswell. Напомним, что эти 16 линий могут группироваться в один порт x16, два порта x8 или в один порт x8 и два порта x4. В случае платы Asus Sabertooth Z87 с использованием коммутаторов 16 линий PCI Express 3.0 группируются либо в один порт PCI Express 3.0 x16, либо в два порта PCI Express 3.0 x8. То есть, если задействуется только один слот с форм-фактором PCI Express 3.0 x16, то он будет работать на скорости x16, а если одновременно оба слота, то они будут функционировать на скорости x8.

При установке двух дискретных видеокарт на плате Asus Sabertooth Z87 поддерживаются технологии Nvidia SLI и AMD CrossFire.

Слот с форм-фактором PCI Express 2.0 x16 всегда функционирует на скорости x4 и реализован с использованием линий PCI Express 2.0, поддерживаемых чипсетом Intel Z87 (по сути, это слот PCI Express 2.0 x4 в форм-факторе PCI Express 2.0 x16). Отметим, что данный слот совместим и с устройствами, имеющими интерфейс PCI Express 2.0 x1 и по умолчанию работает в режиме x1.

Аналогично, три порта PCI Express 2.0 x1 реализованы с использованием линий PCI Express 2.0, поддерживаемых чипсетом Intel Z87. Правда, нужно отметить, что все три слота PCI Express 2.0 x1 разделяемы со слотом PCI Express 2.0 x4. То есть, если задействуется слот c форм-фактором PCI Express 2.0 x16 в режиме x4, то все три слота слота PCI Express 2.0 x1 будут недоступны. Если же слот с форм-фактором PCI Express 2.0 x16 работает в режиме x1, то все три слота PCI Express 2.0 x1 будут доступны. Таким образом, для организации трех слотов PCI Express 2.0 x1 и одного слота с форм-фактором PCI Express 2.0 x16 в совокупности задействуется четыре линии PCI Express 2.0 из числа поддерживаемых чипсетом Intel Z87.

Видеоразъемы

Поскольку процессоры Haswell имеют интегрированное графическое ядро, а чипсет Intel Z87 поддерживает возможность использования процессорной графики, для подключения монитора на задней панели платы имеется порт HDMI 1.4 (максимальное разрешение 4096×2160@24 Гц) и порт DisplayPort 1.2 (максимальное разрешение 3840×2160@60 Гц).

SATA-разъемы

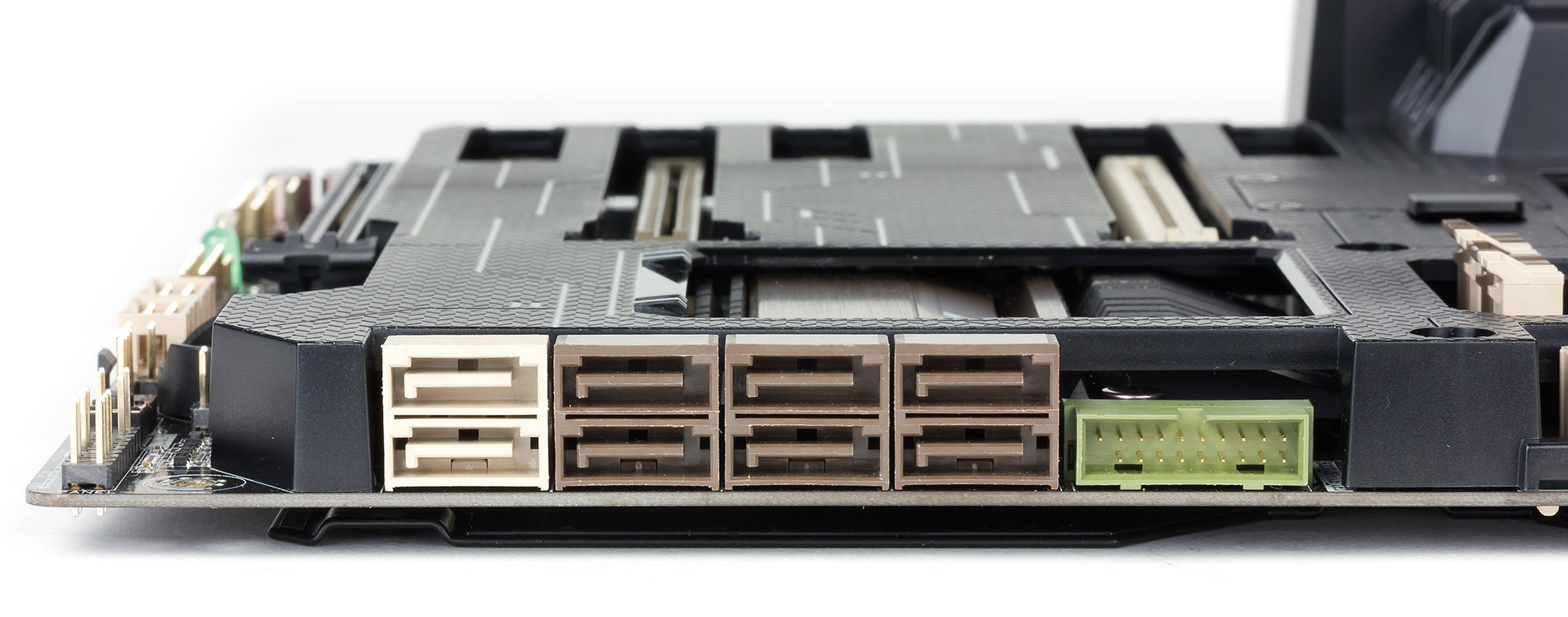

Для подключения накопителей или оптических приводов на плате предусмотрено восемь портов SATA 6 Гбит/с и два порта eSATA 6 Гбит/с. Шесть портов SATA 6 Гбит/с поддерживают возможность создания RAID-массивов уровней 0, 1, 5, 10 и реализованы на базе интегрированного в чипсет SATA-контроллера. Два порта SATA 6 Гбит/с реализованы на базе двухпортового SATA-контроллера ASMedia ASM1061.

Два порта eSATA 6 Гбит/с реализованы на базе еще одного двухпортового SATA-контроллера ASMedia ASM1061.

Нужно отметить, что порты eSATA 6 Гбит/с разделяемы с одним из слотов (ближайшим к процессору) PCI Express 2.0 x1. Правда, для чего это сделано, не очень понятно. Действительно, чипсет Intel Z87 поддерживает восемь линий PCI Express 2.0. Четыре линии задействуются для организации трех слотов PCI Express 2.0 x1 и одного слота с форм-фактором PCI Express 2.0 x16. Еще одна линия — для интегрированного сетевого контроллера. Еще две линии — для двух контроллеров ASMedia ASM1061. Больше никаких контроллеров, использующих линии PCI Express 2.0, на плате нет. В сумме получаем, что используется семь линий PCI Express 2.0, то есть, еще одна линия остается свободной. И зачем в такой ситуации было делать слот PCI Express 2.0 x1 разделяемым с портами eSATA 6 Гбит/с — абсолютно непонятно. Возможно, таким образом попытались сэкономить на разводке, но если это так, то очень печально, что и до топовых решений ведущих производителей докатилась такого рода экономия.

USB-разъемы

Для подключения всевозможных периферийных устройств на плате предусмотрено шесть портов USB 3.0 и восемь портов USB 2.0. Причем, четыре порта USB 2.0 и четыре порта USB 3.0 выведены на заднюю панель платы, а для подключения оставшихся портов на плате имеются соответствующие разъемы (один разъем для подключения портов USB 3.0 и четыре разъема для подключения портов USB 2.0).

Все USB порты реализованы через чипсет и никаких дополнительных USB-хабов и контроллеров не используется.

Аудиоподсистема

Аудиоподсистема материнской платы Asus Sabertooth Z87 включает в себя 8-канальный (7.1) HD-аудиокодек Realtek ALC1150. Как отмечается в документации, этот кодек обеспечивает отношение сигнал/шум при стереовоспроизведении в 112 дБ и при записи в 104 дБ. Ну а на задней панели платы предусмотрено шесть аудиоразъемов типа миниджек (3,5 мм) и один оптический разъем S/PDIF (выход).

Сетевой интерфейс

Для подключения к сегменту локальной сети на плате Asus Sabertooth Z87 реализован гигабитный интерфейс на базе PHY-контроллера (контроллер физического уровня) Intel i217V (используется контроллер MAC-уровня, интегрированный в чипсет).

Дополнительные особенности

Конечно же, главная особенность этой платы заключается в наличии защитного кожуха Thermal Armor, о котором мы уже писали. Насколько этот «бронежилет» справляется со своей задачей — это вопрос отдельный.

Среди других особенностей платы Asus Sabertooth Z87 стоит отметить наличие кнопки USB BIOS Flashback, которая позволяет легко обновлять BIOS платы с использованием USB-флэшки.

Также имеется кнопка DirectKey, которая позволяет легко заходить в BIOS. Имеется и традиционная для плат Asus кнопка MemOK для запуска системы в случае установки «необычных» модулей памяти.

А вот отдельных кнопок включения, перезагрузки и ClearCMOS на плате не предусмотрено. Отсутствуют и индикатор POST-кодов. Стоит также отметить, что на плате нет разъема PS/2 для подключения мыши или клавиатуры.

Система питания

Как и большинство плат, модель Asus Sabertooth Z87 имеет 24- и 8-контактный разъемы для подключения блока питания. Причем, несмотря на наличие защитного кожуха, подключение этих разъемов не вызывает проблем.

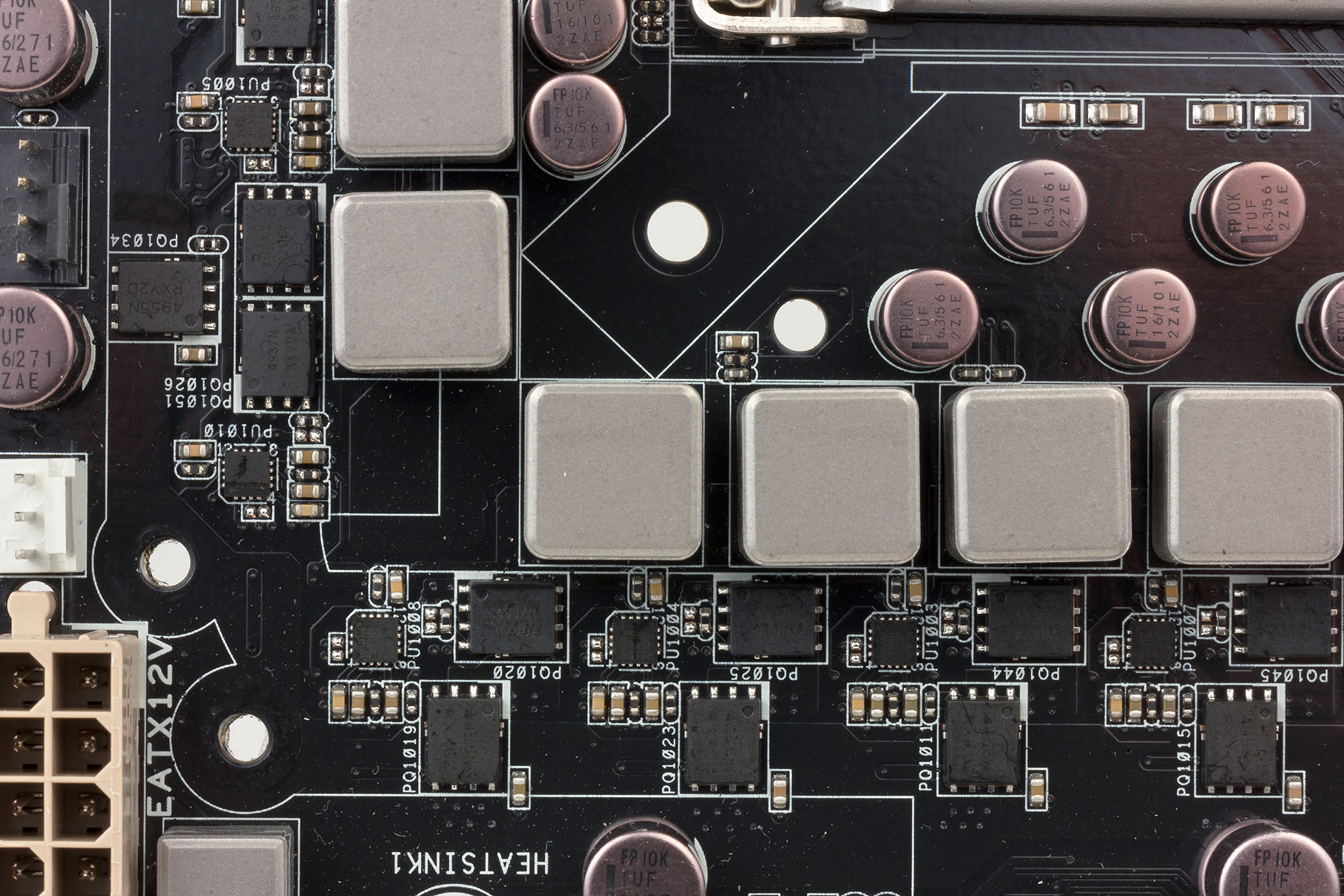

Регулятор напряжения питания процессора на плате Asus Sabertooth Z87 является 8-канальным и основан на PWM-контроллере Digi+ VRM с маркировкой APS 1251.

Сами каналы питания построены с применением дискретных MOSFET-транзисторов и микросхем MOSFET-драйверов.

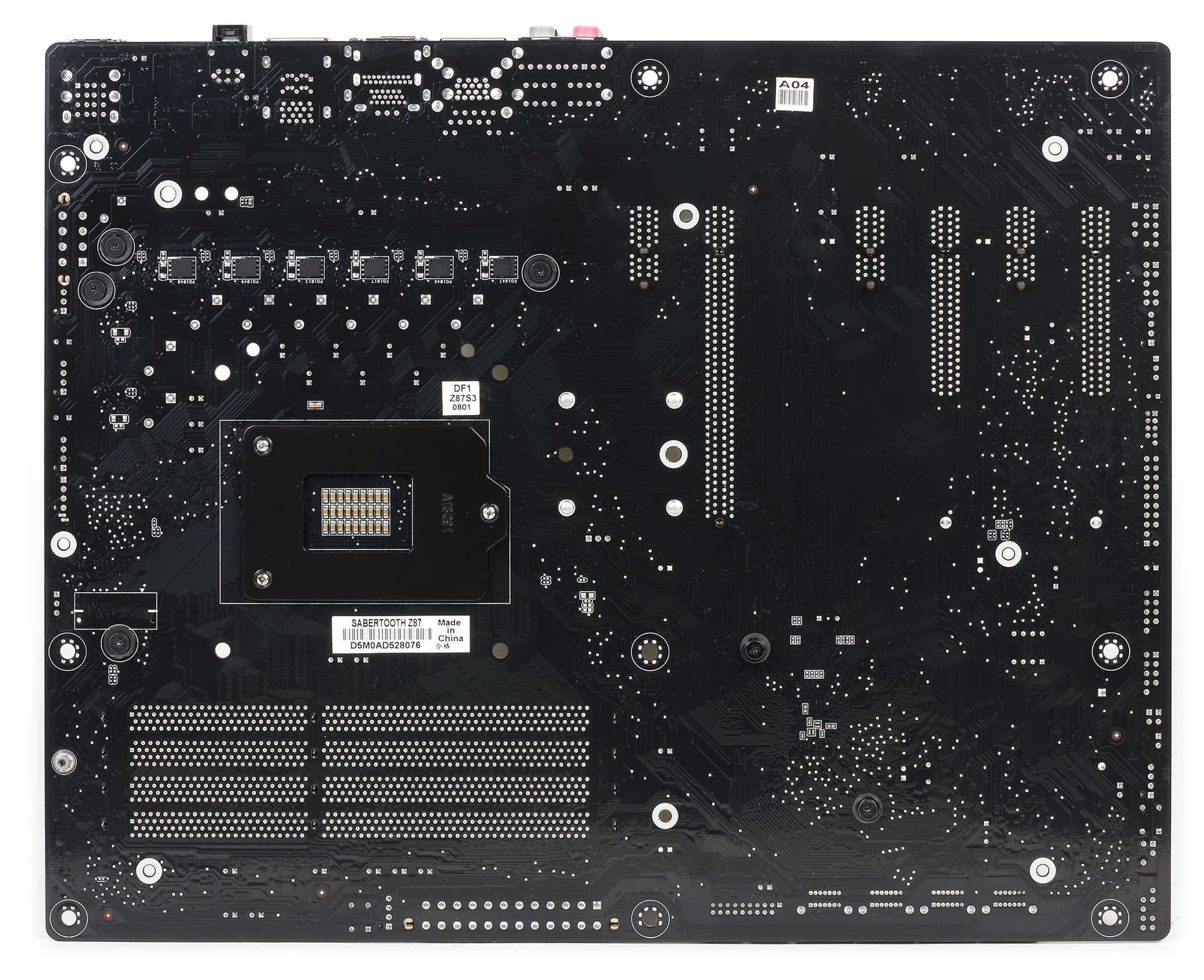

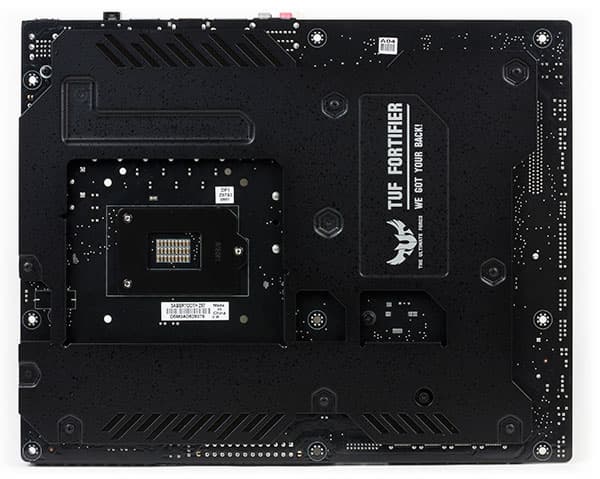

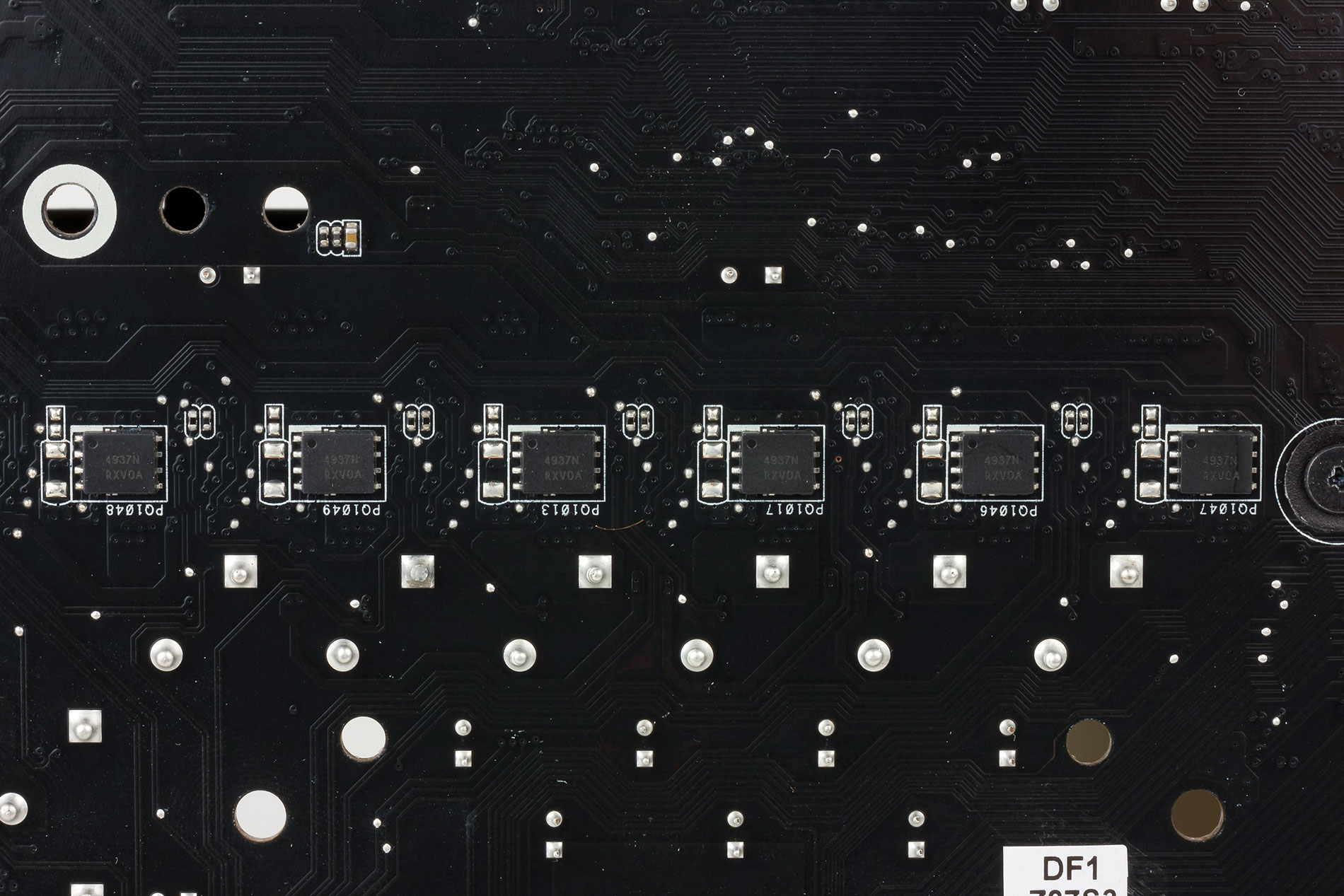

Отметим, что часть MOSFET-транзисторов вынесена на обратную сторону платы и контактирует с использованием термопрокладки с нижней частью кожуха TUF Fortifier.


Система охлаждения

Кроме кожуха Thermal Armor, который выполняет, в том числе, и функцию воздуховода и радиатора для MOSFET-транзисторов, расположенных с обратной стороны платы, на плате имеется еще два радиатора, связанных тепловой трубкой и закрывающих MOSFET-транзисторы, которые расположены на лицевой стороне платы и закрыты кожухом. Также имеется радиатор, установленный на чипсете. Помимо этого, для создания эффективной системы теплоотвода на плате Asus Sabertooth Z87 предусмотрено два четырехконтактных (с PWM-управлением скоростью вращения) разъема для подключения вентиляторов кулера процессора, четыре четырехконтактных разъема для подключения дополнительных корпусных вентиляторов и два трехконтактных разъема для дополнительных 35-миллиметровых вентиляторов, которые вставляются в кожух Thermal Armor.

Добавим также, что на плате имеется три разъема для подключения входящих в комплект термодатчиков. Кроме того, скоростной режим работы всех подключенных вентиляторов можно настраивать в UEFI BIOS или в прилагаемой фирменной утилите. Впрочем, возможности по настройки платы мы рассмотрим далее, а пока лишь отметим, что в предыдущих версиях плат серии Sabertooth, было немало споров по поводу эффективности кожуха Thermal Armor в плане отвода тепла. К примеру, имеется информация, что на плате Asus Sabertooth P67 кожух Thermal Armor не только не способствует, но и препятствует охлаждению платы. Правда, по мнению представителей компании Asus, тестирование, которое продемонстрировало неэффективность кожуха Thermal Armor, было проведено некорректно и без учета рекомендаций компании (не использовался вентилятор кожуха). Что ж, насколько эффективен кожух Thermal Armor в плане отвода тепла, мы проверим в ходе тестирования данной платы.

BIOS и разгонные возможности

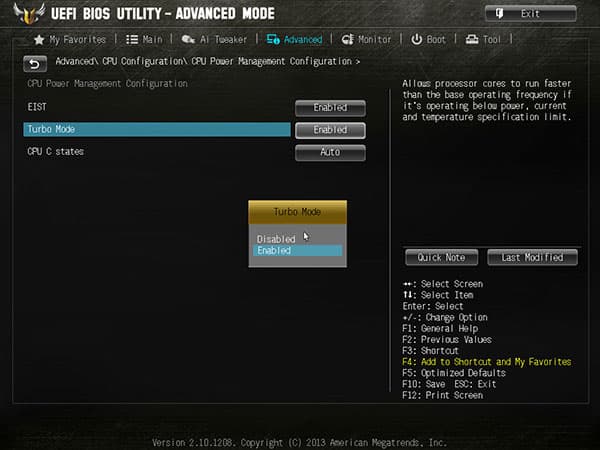

Конечно же, рассказывая о материнской плате, нельзя обойти вниманием интерфейс прошивки UEFI. В руководстве к плате интерфейс UEFI упоминается именно как BIOS, что не вполне корректно, но, тем не менее, понятно. А потому мы также будем называть UEFI по старинке.

Начнем с того, что имеется возможность очень просто обновить версию BIOS, используя для этого утилиту Asus EZ Flash 2 Utility, встроенную в саму BIOS. Все, что для этого нужно — это флэшка, на которую записывается новая версия FIOS. В ходе тестирования платы мы прошили BIOS последней версии 1205 и в дальнейшем описание возможностей BIOS будет относиться именно к этой версии.

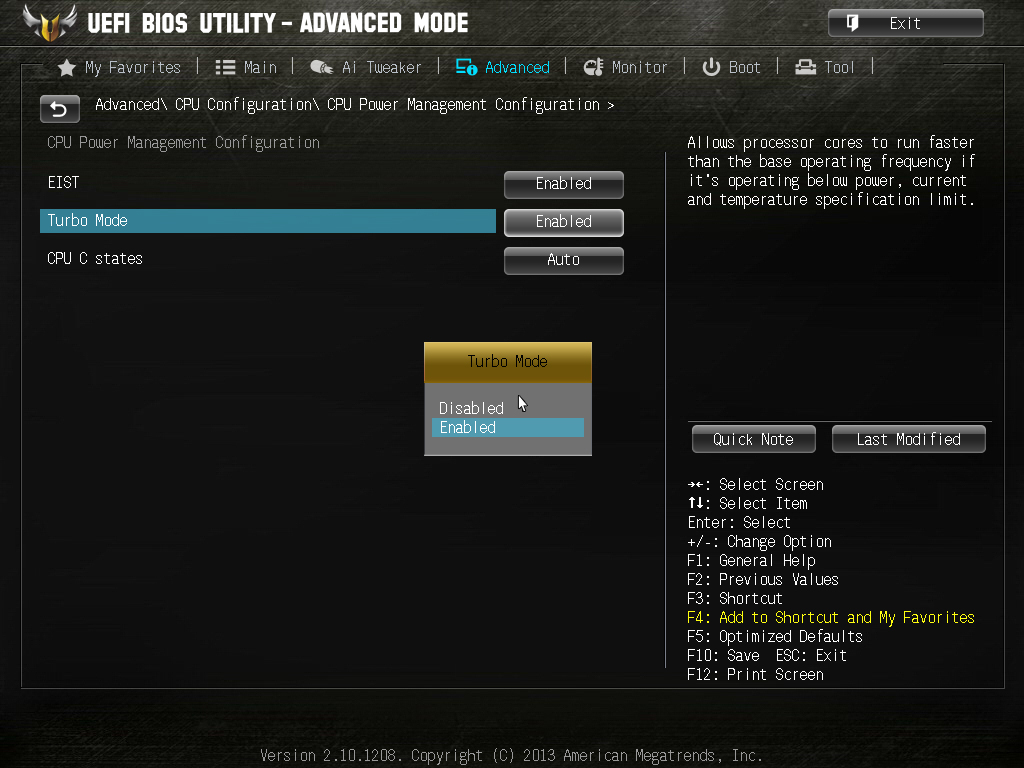

Напомним, что функциональные возможности BIOS отличаются для разблокированных процессоров K-серии, которые можно разгонять, и для обычных заблокированных процессоров, не поддающихся разгону. Мы тестировали плату Asus Sabertooth Z87 с процессором Intel Core i7-4770K, а потому, в дальнейшем все описание возможностей BIOS будет относиться именно к разблокированным процессорам.

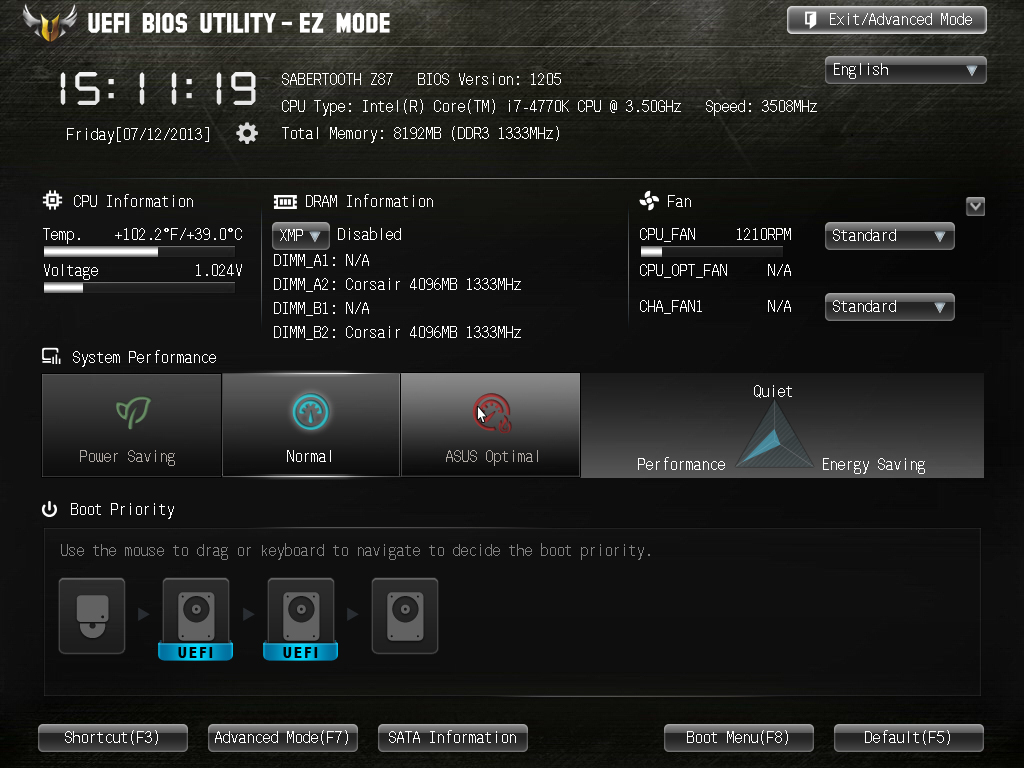

Традиционно BIOS на новых платах Asus имеет два режима отображения: простой (EZ Mode) и полный (Advanced Mode).

Режим EZ Mode предназначен для базовой конфигурации платы и контроля основных параметров. А вот тонкая настройка платы и разгон системы доступен только в режиме Advanced Mode.

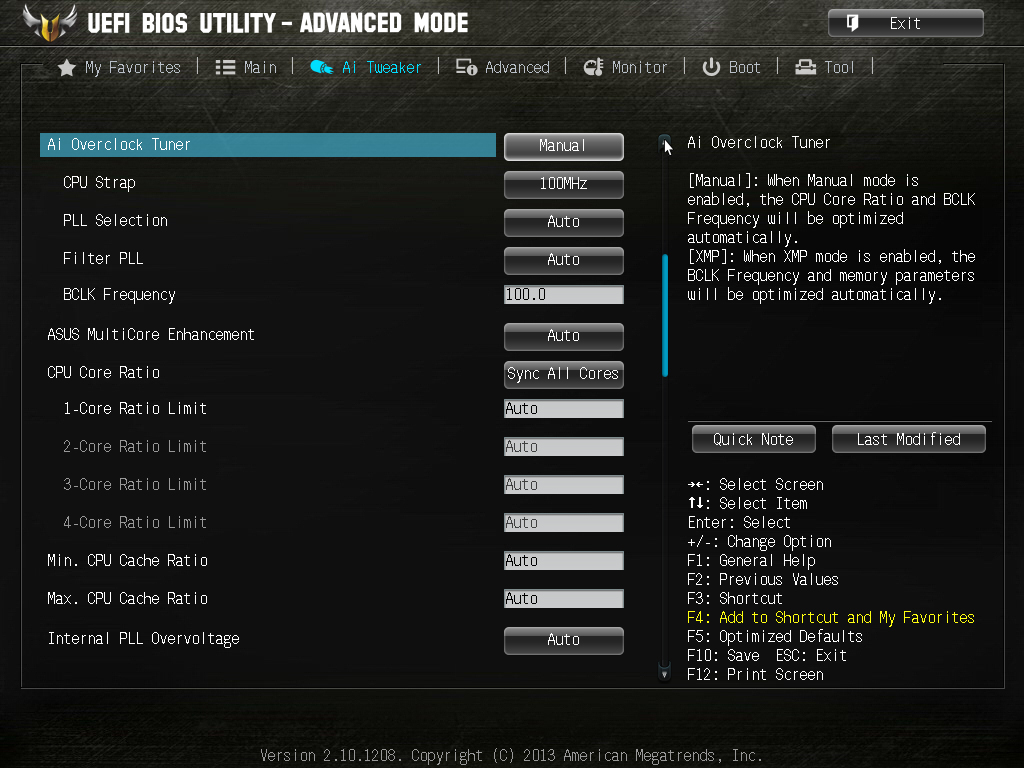

Для разгона процессора и памяти предназначена вкладка AI Tweaker, на которой предусмотрены все возможные опции для разгона. Правда, есть одна особенность, которую нужно учитывать при разгоне процессора. На вкладке Advanced в меню CPU Power Configuration можно отключить режим динамического разгона Intel Turbo Boost. Однако, в этом случае разгон процессора будет невозможен и максимальная частота процессора будет соответствовать его штатной частоте. На плате Asus Sabertooth Z87 разгон процессора возможен только при активированной технологии Intel Turbo Boost и только, когда для параметра Ai Overclock Tuner на вкладке Ai Tweaker установлено значение XMP или Manual. В этом случае имеется возможность менять частоту тактового генератора BCLK и коэффициент умножения ядер процессора.

Можно задавать коэффициент умножения для каждого случая числа загруженных ядер процессора, а можно задавать коэффициент умножения одновременно для всех загруженных ядер процессора. Незначительное неудобство заключается в том, что нет возможности выбирать коэффициент умножения из заданного диапазона. Его можно только задавать вручную.

Как известно, для разблокированных процессоров Haswell имеется возможность задавать частотный множитель для частоты BCLK (1.00, 1.25, 1.66 и 2.50). То есть, опорная частота для ядер процессора получается умножением частотного множителя на частоту BCLK, а частота для элементов Uncore Logic (контроллеры PEG и DMI и т.д.), чувствительных к повышению опорной частоты, остается равной частоте BCLK. И в большинстве плат с чипсетом Intel Z87 имеется возможность установки частотного множителя. Но на плате Asus Sabertooth Z87 это реализовано несколько иначе. Задавать сам частотный множитель в данном случае нельзя — он устанавливается автоматически в зависимости от частоты BCLK. Важно, что в данном случае частота BCLK — это и есть опорная частота для ядер процессора и тактовая частота ядер процессора получается умножением частоты BCLK на коэффициент умножения. При увеличении частоты BCLK частотный множитель устанавливается автоматически, а частота для элементов Uncore Logic (в BIOS платы Asus Sabertooth Z87 она называется DMI/PEG Clock) получается делением частоты BCLK на частотный множитель.

Для удобства в BIOS предусмотрен параметр, называемый CPU Strap, для которого можно выбрать значения Auto, 100, 125, 167 и 250 МГц. Частота CPU Strap синхронизована с частотой BCLK и если для CPU Strap задать значение 125 МГц, то и значение BCLK станет равным 125 МГц. Фактически, этот параметр позволяет быстро задавать частоты BCLK, для которых значение DMI/PEG Clock составляет ровно 100 МГц.

Кроме коэффициента умножения ядер процессора, в настройках AI Tweaker можно задавать минимальное и максимальное значения коэффициента умножения для кэша L3 (CPU Cache Ratio). По умолчанию эти коэффициенты принимают значения, зависящие от установленной частоты ядер процессора (режим Auto).

В принципе, все достаточно логично, хотя если есть опыт настройки BIOS на других платах, то такой вариант настройки может показаться немного странным.

Так же в разделе AI Tweaker можно настроить работу модулей памяти, задать частоту интегрированного графического ядра, настроить режим работы интегрированного в процессор регулятора напряжения питания (IVR) и настроить режим работы внешнего регулятора напряжения питания.

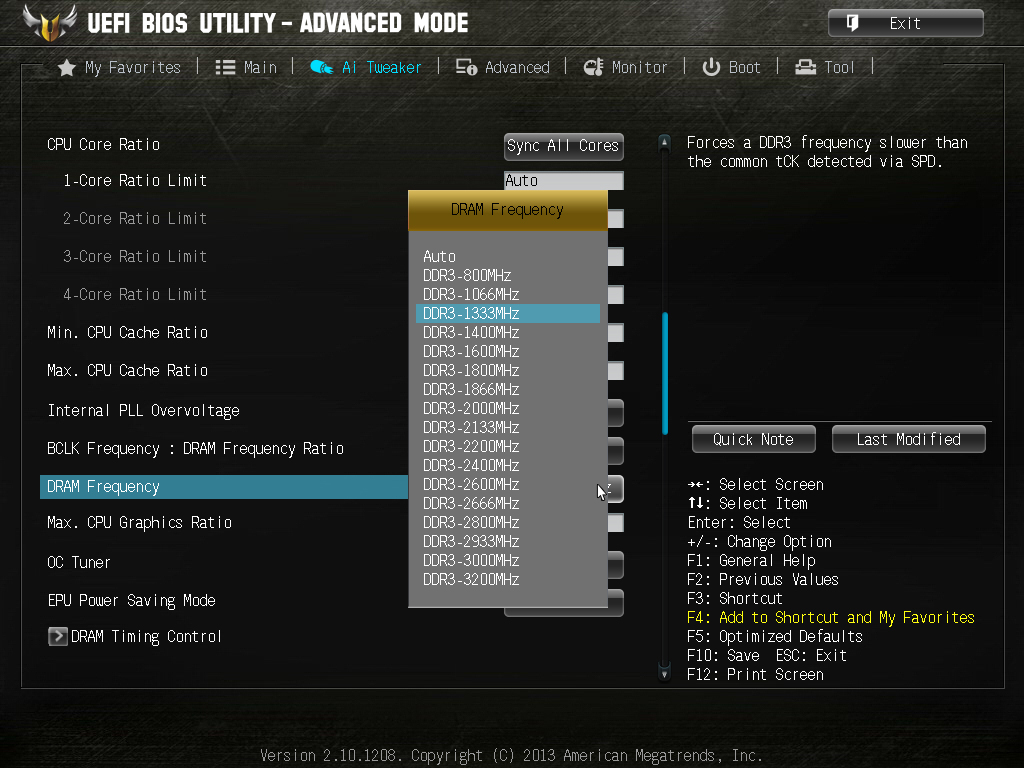

Частота памяти может быть равной 800, 1066, 1333, 1400, 1600, 1800, 1866, 2000, 2133, 2200, 2400, 2600, 2666, 2800, 2933, 3000 и 3200 МГц (при частоте BCLK 100 МГц).

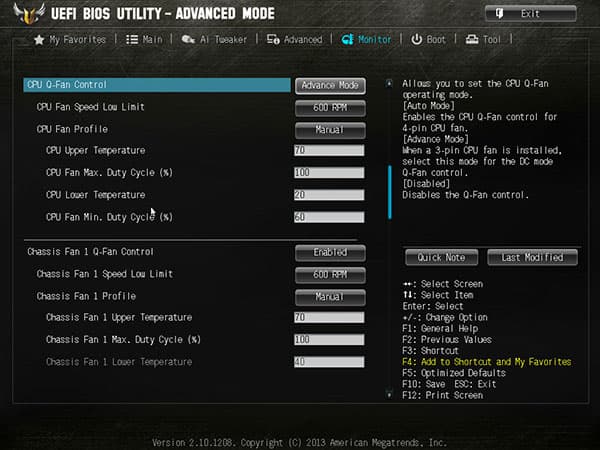

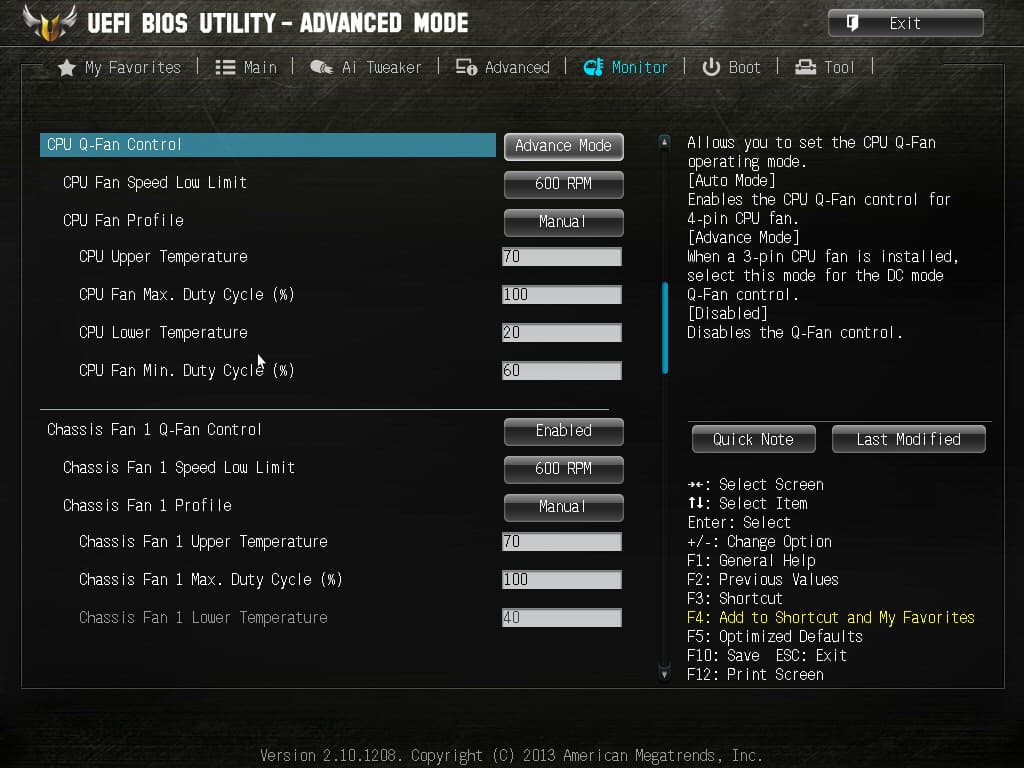

Еще одной интересной особенностью BIOS платы Asus Sabertooth Z87 является возможность настройки скоростных режимов всех вентиляторов, подключенных к плате. Кроме возможности выбора одного из трех предустановленных скоростных режимов (Standard, Silent, Turbo), можно настроить скоростной режим вручную. При ручной настройке скорости вращения вентилятора кулера процессора имеется возможность задать линейный график изменения скважности управляющих PWM-импульсов от температуры процессора по двум точкам. Для всех остальных вентиляторов задается минимальная и максимальная скважность PWM-импульсов, а также температура в контрольной точке, связанной с этим вентилятором, при которой достигается максимальная скважность PWM-импульсов.

Нужно отметить, что настройки скоростных режимов вентиляторов очень удобны и позволяет создавать производительные и при этом малошумные ПК. К примеру, на плате Asus Sabertooth Z87 мы разгоняли процессор Intel Core i7-4770K до частоты 4,8 ГГц без ущерба стабильности работы и настраивали скоростной режим работы вентилятора кулера процессора. В периоды неактивности процессора вентилятор кулера просто останавливался и начинал вращаться только при полной загрузке процессора, то есть, тогда, когда это действительно необходимо.

Фирменные утилиты

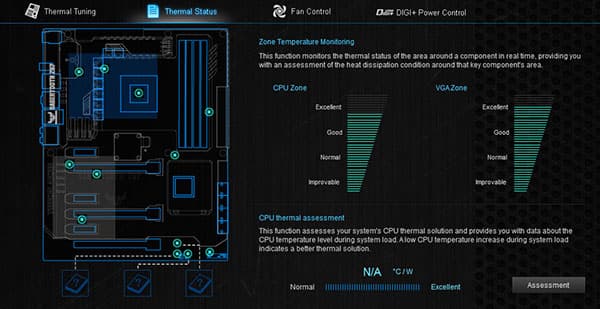

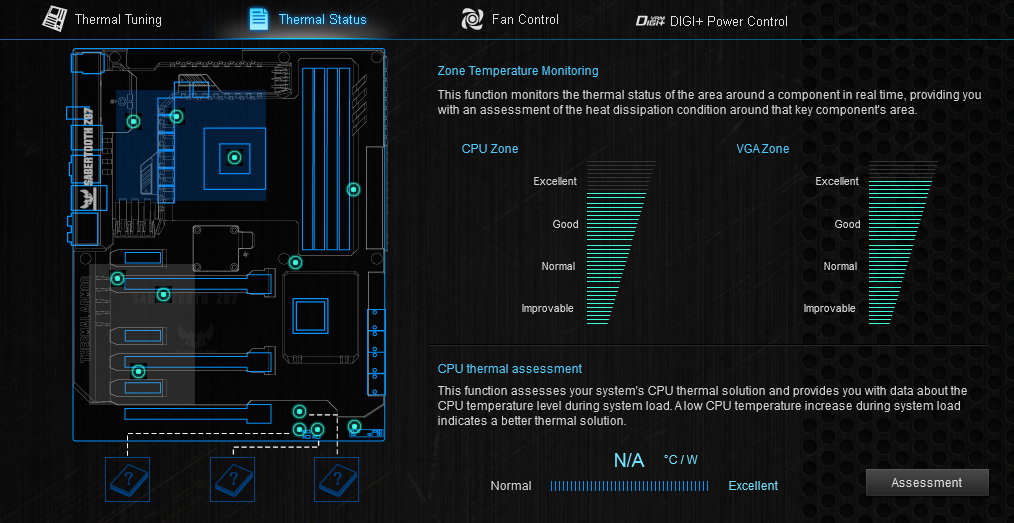

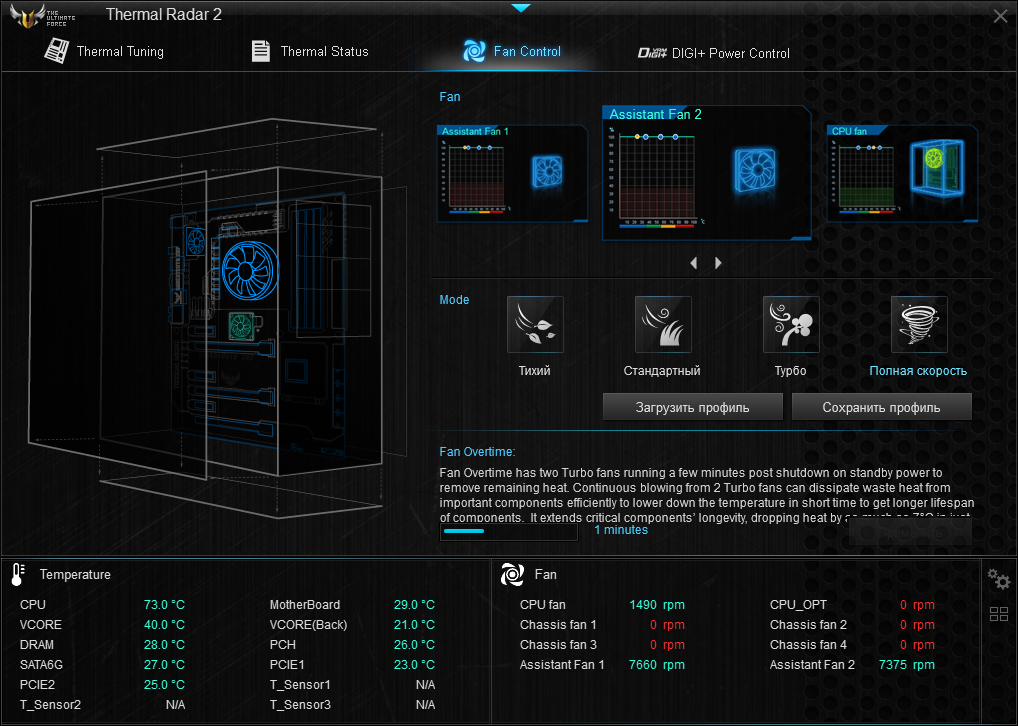

В комплекте с платой Asus Sabertooth Z87 поставляется и ряд фирменных утилит. Наиболее интересна, на наш взгляд, утилита Thermal Radar 2, которая позволяет контролировать температуру процессора и различных компонент платы, настраивать скорость вращения подключенных вентиляторов, а также настраивать режим работы регулятора напряжения питания.

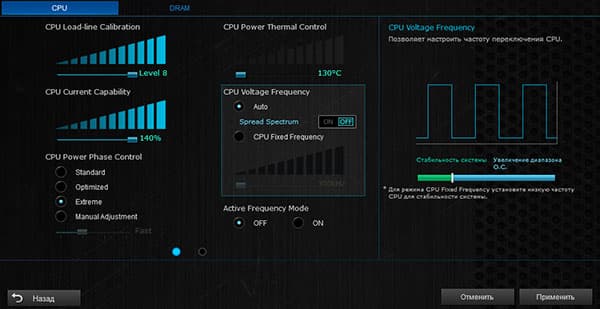

При настройке регулятора напряжения питания имеется возможность задать нагрузочную кривую (Load-line Calibration), частоты работы преобразователей для процессора и памяти и некоторые другие параметры.

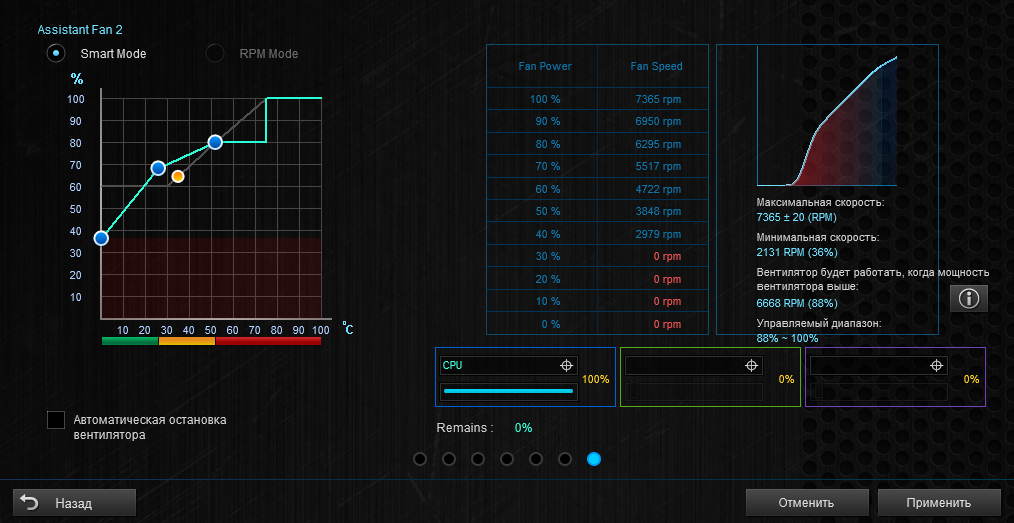

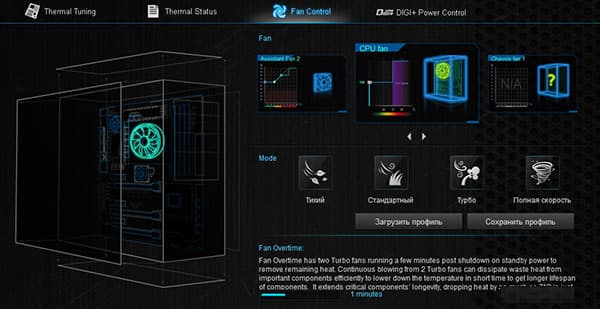

При настройке скорости вращения вентиляторов имеется возможность корректировать график зависимости скорости вращения от показаний связанного с вентилятором температурного датчика. Причем, можно использовать не только показания одного датчика, но показания двух-трех датчиков, задавая вес каждого датчика. Также можно указать полное отключение вентилятора при температуре ниже заданной. Все настройки системы можно записать в профиль и быстро их переключать одной кнопкой.

Также утилита Thermal Radar 2 предлагает возможность автоматического определения требуемых параметров и оптимизацию работы системы охлаждения. Еще одна интересная функция — удержание вентиляторов во включенном состоянии некоторое время после отключения питания системы. Это позволяет быстрее охладить компоненты и благоприятно сказывается на их состоянии.

Тестирование эффективности кожуха Thermal Armor

Как мы уже отмечали, отличительной особенностью платы Asus Sabertooth Z87 является наличие кожуха Thermal Armor, который одновременно выполняет несколько функций.

Мы решили проверить, насколько эффективно кожух Thermal Armor выполняет функцию воздуховода и радиатора для оптимизации отвода тепла. Для этого мы протестировали плату Asus Sabertooth Z87 один раз с кожухом Thermal Armor, а второй раз — без. При тестировании платы с кожухом Thermal Armor устанавливались дополнительные 35-миллиметровые вентиляторы. Для охлаждения процессора использовался кулер Thermaltake Contac 30.

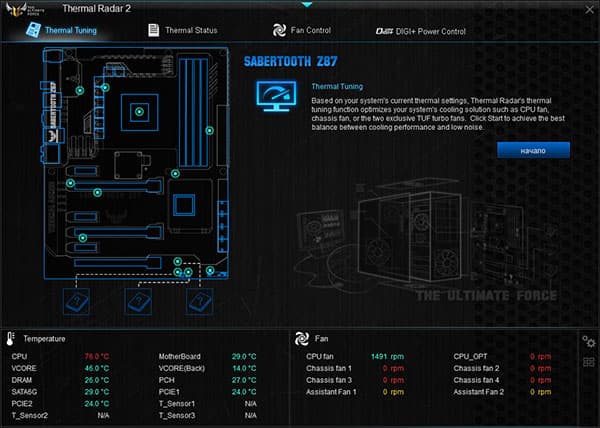

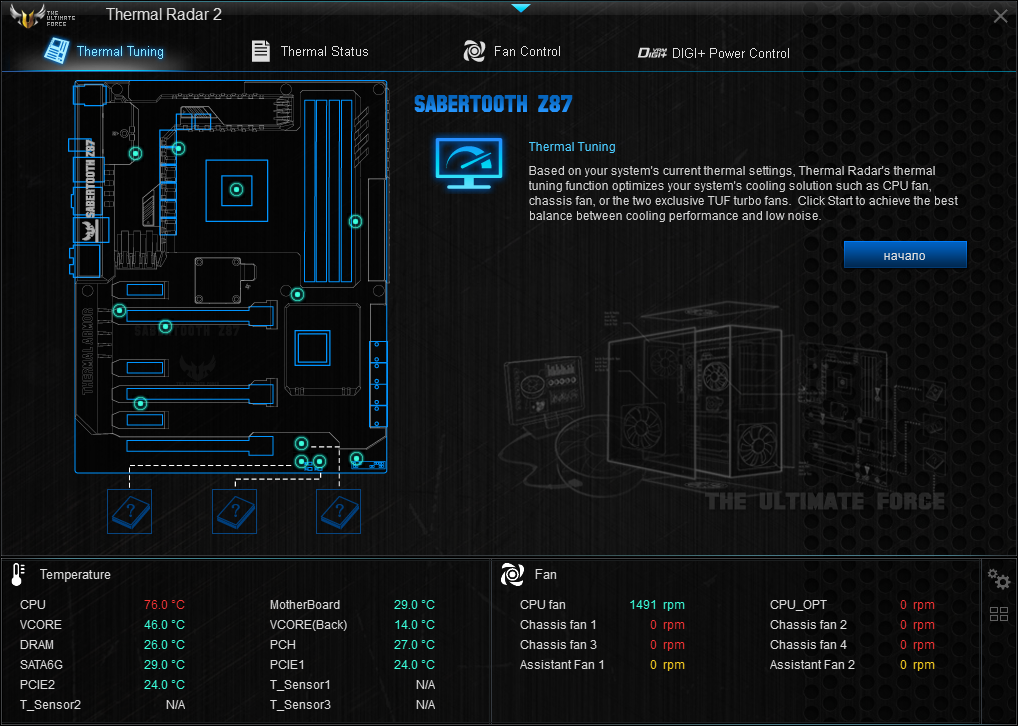

Для контроля температуры использовалась утилита Thermal Radar 2, а для загрузки процессора — утилита AIDA64 Extreme Edition v.3.00 (System Stability Test). Загрузочный тест запускался в течение 10 мин, после чего фиксировались результаты.

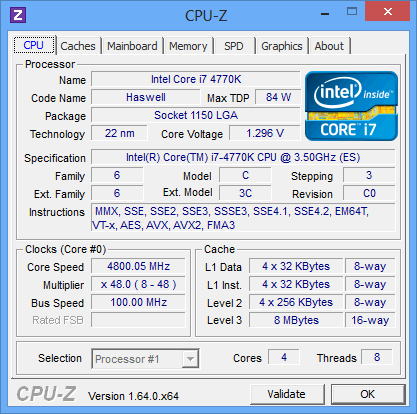

При тестировании процессор Intel Core i7-4770K разгонялся до частоты 4,8 ГГц, а память (8 ГБ DDR3) работала в режиме DDR3-1333.

Выяснилось, что при использовании кожуха Thermal Armor температура процессора ниже на 3 °С, температура VCore регулятора напряжения питания процессора ниже на 6 °С, а температура чипсета ниже на 1 °С.


Что ж, эти результаты говорят сами за себя. Кожух Thermal Armor реально повышает эффективность теплоотвода. Ну а если учесть, что вдобавок ко всему, он также защищает плату от пыли и падения на нее различных предметов (что немаловажно, когда плата установлена не в корпусе ПК, а лежит на столе), то можно сделать вывод, что Thermal Armor — это крайне полезный аксессуар.

Выводы

Хотя плата Asus Sabertooth Z87 формально и не относится к оверклокерской и геймерской серии, она имеет отличные возможности для разгона процессоров и вполне может использоваться для создания игровых ПК (все же понятие игрового ПК весьма и весьма условно). Отличная система охлаждения и возможность настройки скорости вращения всех подключенных вентиляторов позволяет создавать на базе этой платы не только производительные, но и очень тихие ПК.

Главная особенность этой платы — это ее повышенная надежность. Правда, за эту надежность придется заплатить отнюдь немало. На момент написания этой статьи розничная стоимость платы Asus Sabertooth Z87 составляла от 8 до 9 тыс. руб., в то время, как стоимость обычной (не топовой) платы на чипсете Intel Z87 составляет порядка 4-5 тыс. руб. Как видим, продукт отнюдь не массовый, но, несомненно, плата Asus Sabertooth Z87 найдет своих почитателей.


Системная плата Asus Sabertooth Z87, на наш взгляд, вполне заслужила редакционную награду Original Design:

Средняя текущая цена (количество предложений) этой модели в московской рознице: Н/Д(1)

Эта модель на сайте производителя (русское зеркало)

Плата предоставлена на тестирование производителем
