Кинотеатральный DLP-проектор
InFocus X9


В линейке проекторов от компании InFocus, начиная со времен выпуска модели X1, присутствуют относительно недорогие офисные модели, которые иногда приобретались для использования дома. Не из-за качества изображения, конечно, а из-за низкой цены по сравнению со специализированными кинотеатральными моделями. Видимо, производитель уловил такую тенденцию, и проектор InFocus X8 (он же по сути IN35W) уже позиционировался как универсальный, пригодный для использования в офисе и дома. Следующую по номеру модель X9 прямо предлагается использовать в составе домашнего кинотеатра начального уровня.

Содержание:

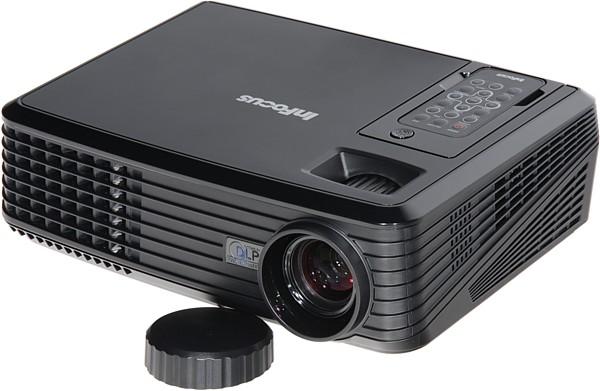

Projector, general view

Комплект поставки, характеристики и цена

Вынесены на отдельную страницу.

Внешний вид

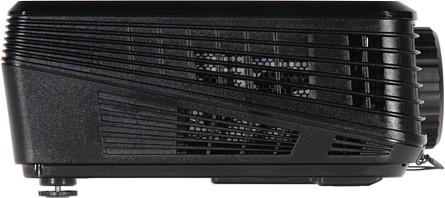

Внешне проектор напоминает типичный офисный проектор. Корпус изготовлен из пластика с черной матовой поверхностью и только сверху по периметру пластик глянцево-гладкий. На верхней панели находятся: ИК-приемник, гнездо для пульта, кнопка питания и индикатор состояния (при работе непрерывно неярко светится синим, в режиме ожидания — мигает). Вентиляционных решеток нет только на верхней и задней панелях. Передняя и боковые панели ребристые, что придает дополнительную жесткость и слегка маскирует вентиляционные решетки.

Right

Объектив надежно защищен — он утоплен в корпус, спереди его дополнительно предохраняет кольцевой выступ, а крышка одевается не на объектив, а на этот выступ. Интерфейсные разъемы расположены в один ряд в неглубокой нише на задней панели.

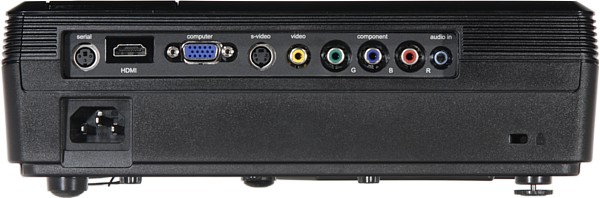

Rear panel

Также сзади находятся разъем питания (стандартный трехштырьковый) и разъем для замка Кенсингтона. Крохотный динамик — за решеткой на левом боку. Передняя и правая задняя ножка выкручиваются из корпуса, первая позволяет немного приподнять переднюю часть проектора, а вторая — устранять небольшой перекос.

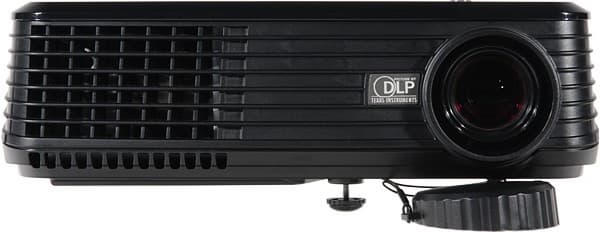

Front

Для крепления потолочного кронштейна в днище проектора вделаны 3 металлические втулки с резьбой. Крышка лампового отсека — на днище, а значит, для замены лампы проектор придется демонтировать с кронштейна. Защитная крышка объектива, чтобы не потерялась, привязана шнурком к корпусу.

Пульт

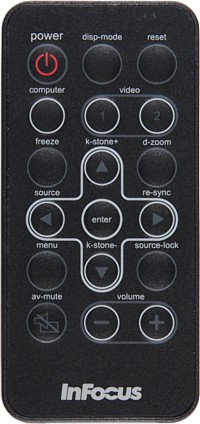

Remote control

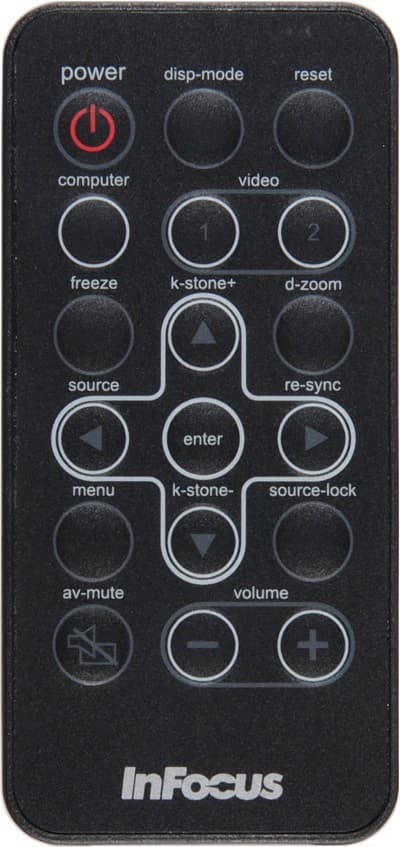

Пульт крохотный с мембранными кнопками. На верхней панели есть специальное гнездо, куда пульт укладывается и откуда не выпадает, благодаря наличию магнитного фиксатора. Гнездо изготовлено из темноокрашенного прозрачного пластика. Находясь в гнезде, пульт по совместительству исполняет роль контрольной панели, при этом единственный ИК-приемник проектора находится в непосредственной близости от ИК-излучателя пульта. На самом проекторе есть только кнопка питания, поэтому потеря пульта или севшая его батарейка доставят владельцу проектора значительные неудобства.

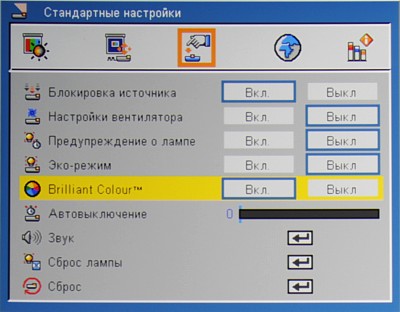

Меню

Меню очень простое — состоит всего из 5-ти страниц первого уровня. Шрифт ровный, без засечек, но буковки все же мелковаты, что снижает читаемость. Навигация удобная. При изменении параметров, влияющих на изображение, страница с настройками остается на экране, что затрудняет оценку происходящих изменений. Есть русская версия меню, русификация хорошая.

Коммутация

Connectors

Проектор оснащен стандартными видеовходами — композитным, S-Video, VGA, компонентным и HDMI. Один на все видеовходы разъем 3,5 мм миниджек audio in работает как аудиовход.

Видеовходы по циклу перебираются кнопкой source на пульте. Входы VGA, композитный и S-Video также непосредственно выбираются специализированными кнопками пульта. Есть отключаемая функция автопоиска активного подключения.

Интерфейс RS232 (разъем mini-DIN 3 pin) позволяет дистанционно по проводам управлять проектором. За подробностями отсылают на сайт производителя, где можно найти распайку разъема, параметры протокола и список команд.

Управление проекцией

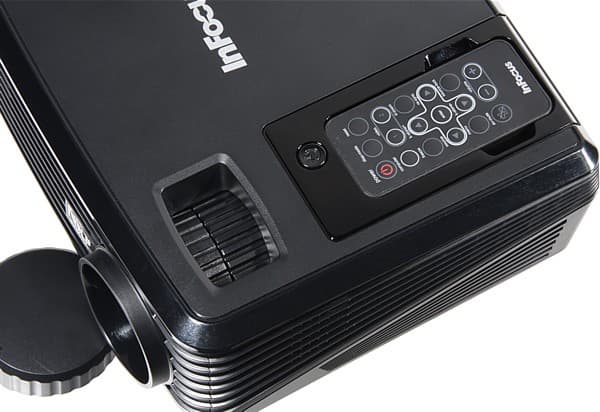

Lens

Фокусировка изображения на экране и регулировка увеличения производятся вращением ребристых колец на объективе, которые доступны через вырез на верхней панели. Руки должны быть чистыми, так как пластик колец гладкий, а ребра сглажены. Неудобно то, что при настройке фокуса немного меняется размер картинки и наоборот. Объектив относительно матрицы размещен так, что нижний край проекции находится немного выше оси объектива (по паспорту выше на 19% от высоты проекции). Есть цифровая коррекция вертикальных трапецеидальных искажений (±15°), функции стоп-кадра, цифрового увеличения и временного выключения проекции (отдельные кнопки на пульте).

OSD

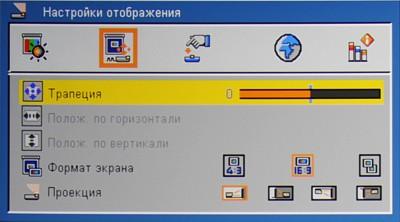

Режимов геометрической трансформации 3: отключена интерполяция к разрешению матрицы, вывод в формате 16:9 на всю область проекции и вывод в формате 4:3 с черными полосами по бокам.

В меню выбирается тип проекции (фронтальная / на просвет, обычное / потолочное крепление). Проектор длиннофокусный, поэтому при фронтальном проецировании его нужно размещать за зрителями.

Настройка изображения

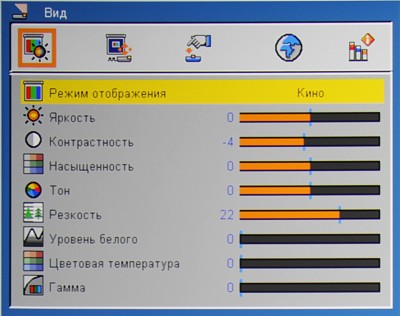

Настроек для кинотеатрального проектора непривычно мало.

OSD

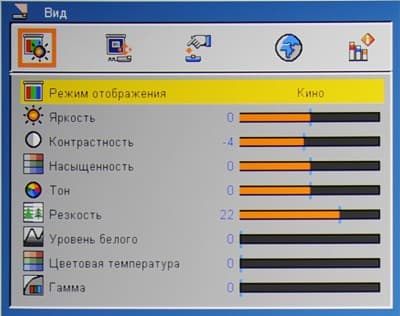

Настройки Уровень белого и Цветовая температура работают не совсем так, как можно предположить, исходя из наименования. Что они меняют, рассмотрено ниже. Параметр Гамма неочевидным образом влияет на гамма-коррекцию. Наборы настроек хранятся в пяти предустановленных, но редактируемых профилях. Кроме того, для каждого видеовхода автоматически сохраняются свои настройки. При включенном Эко-режим яркость лампы и шум от системы охлаждения немного уменьшаются.

OSD

Дополнительные возможности

Есть таймер на отключение.

Измерение яркостных характеристик

Измерение светового потока, контрастности и равномерности освещения проводились по методике ANSI подробно описанной тут.

Результаты измерений для проектора InFocus X9:

Световой поток
1) Измененный режим Кино,
Уровень белого = 0,
Цветовая температура = 1,
Brilliant Colour = Выкл.,
Эко-режим = Выкл.
720 лм
2) то же, что и 1), но
Эко-режим = Вкл.
550 лм
3) то же, что и 1), но
Уровень белого = 10,
Цветовая температура = 0,
Brilliant Colour = Вкл.
955 лм
4) Оригинальный режим PC 1485 лм
Равномерность +27%, -51%
Контрастность при 1) 432:1

Максимальный световой поток меньше паспортных 1800 лм. Равномерность освещенности невысокая. Контрастность достаточно высокая. Также мы измерили контрастность, измеряя освещенность в центре экрана для белого и черного поля, т. н. контрастность full on/full off. Для набора настроек 1) она составила 1065:1. Заметим, что набор настроек 1) получен нами при оптимизации качества цветопередачи и максимизации количества передаваемых градаций на шкале серого.

Через отверстие для ввода света от лампы удалось разглядеть, что светофильтр проектора состоит из шести сегментов: широких красного, синего и зеленого, более узкого желтого и узких голубого (cyan) и пурпурного (magenta). При включении режима Brilliant Colour желтый, голубой и пурпурный сегменты начинают участвовать в формировании изображения. При этом параметр Уровень белого влияет на степень участия этих сегментов при выводе белого поля, а параметр Цветовая температура определяет их соотношение (при Цветовая температура = 0 желтый сегмент задействован максимально, яркость белого поля максимальна, но и цветовой баланс белого поля сильно отличается от баланса оттенков серого). Все это приводит к тому, что при включении Brilliant Colour, повышении Уровень белого и уменьшении Цветовая температура цвета тускнеют на фоне белого. Для просмотра кино Brilliant Colour лучше отключать.

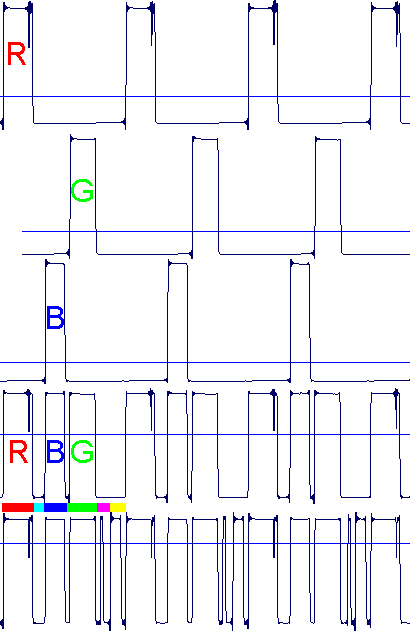

Графики ниже представляют результат записи яркости от времени (окно примерно 18 мс) при выводе (сверху вниз) красного, зеленого, синего, белого поля при выключенном Brilliant Colour и белого поля при включенном Brilliant Colour, Уровень белого =10 и Цветовая температура = 0.

RCBGMY

Видно, что в последнем случае при выводе белого поля кроме красного, зеленого и синего сегментов работают также желтый и пурпурный. В принципе, при этом может уменьшаться эффект радуги, так как белый цвет разлагается на большее количество цветов. Тем не менее, как при включенном, так и при выключенном Brilliant Colour эффект радуги виден. Измерения показали, что чередования цветов происходят с частотой 180 Гц при 60 Гц кадровой частоты. Это промежуточное значение между типичными 120 Гц для офисных проекторов и 240 Гц (хотя бывает и 360 Гц) для кинотеатральных.

Акустические характеристики

Шум от системы вентиляции весьма умеренный, в режиме пониженной яркости он снижается до соответствующей кинотеатральному применению величины. Шум не раздражает.

Внимание! Приведенные значения уровня звукового давления получены по нашей методике и их нельзя напрямую сравнивать с паспортными данными проектора.

Режим Уровень шума, дБА Субъективная оценка
высокой яркости 36,5 Тихо
пониженной яркости 34 Очень тихо

Встроенный динамик очень тихий, даже на небольшой громкости искажения звука значительные.

VGA-подключение

Тестирование проводилось при разрешении VGA-сигнала в 1280 на 720 пикселей и вертикальной частоте обновления в 60 Гц. Результат работы функции автоподстройки под параметры VGA-сигнала в случае удобных изображений не требует ручной коррекции. Белое поле немного неравномерно по яркости, черное поле выглядит равномерно черным и не содержит цветовых примесей и бликов. Геометрия идеальная, но в углах наблюдается незначительная расфокусировка. Ширина цветной каймы на границах объектов, обусловленная наличием хроматических аберраций у объектива, даже в углах не превышает 1/3 пикселя. Сетки пикселей воспроизводятся четко и без артефактов. На шкале серого оттенки различимы в диапазоне 0-253, вариация цветовой примеси на шкале серого незначительная. Самые темные оттенки воспроизводятся с помощью динамического смешения цветов. Темная граница между пикселями в глаза не бросается.

DVI-подключение

Проектор стабильно работает в самом правильном для него разрешении — 1280×720 при 60 Гц. Качество изображения отличное, пиксели выводятся 1:1. На шкале серого оттенки различимы в диапазоне 0-254.

Работа с источником композитного и компонентного видеосигнала

Тестирование проводилось с помощью Blu-ray-плеера Sony BDP-S300.

Яркостная четкость (ТВЛ)
композитный 540 Очень хорошо
S-Video 540 Очень хорошо
компонентный (480i/p, 576i/p) 540 Очень хорошо
компонентный (720p) менее 660 Средне
Цветовая четкость (ТВЛ)
композитный 110 Очень хорошо
S-Video 110 Хорошо
компонентный (480i/p, 576i/p) 270 Отлично
компонентный (720p) более 360 Отлично

В режиме 720p картинка чуть увеличена, что приводит к интерполяции и потери четкости. Интерполяция в режиме 1080i работает хорошо. При компонентном подключении завал в тенях немного выходит за безопасные границы, в остальных случаях градации оттенков различаются как в тенях, так и в светах.

В случае чересстрочных сигналов (кроме 1080i) функция деинтерлейсинга всегда правильно обрабатывает неподвижные объекты и иногда — объекты в движении. В частности в тесте HQV кадры правильно восстановились в случае смешения полей 3-2 при изначальных 24 кадрах в секунду, но в сложных случаях иногда встречается характерная расческа и другие артефакты. Также для чересстрочных режимов работает не отключаемая функция шумоподавления. Для видеосигналов обычного разрешения масштабирование выполняется со сглаживанием границ — на диагоналях зубцов не видно.

HDMI-подключение

HDMI-подключение тестировалось в режимах 480i/p, 576i/p, 720p, 1080i и 1080p при подключении к Blu-ray-плееру Sony BDP-S300. HDMI-подключение характеризуется, прежде всего, очень высокой четкостью — более 540 яркостной и более 270 ТВЛ цветовой в режимах 480/576 и более 720 и 360 — в 720p, интерполяция из 1080i/p сохраняет максимум деталей. Слабые градации оттенков различимы как в светах, так и в тенях. В режиме 720p пиксели выводятся 1:1, оверскана и интерполяции нет. В режиме 1080i никакого деинтерлейсинга не выполняется. Сигнал 1080/24p проектор принимает и отображает настоящие 24 кадр/с.

Выводы

Проектор InFocus X9 имеет все основные признаки кинотеатральной модели: матрица 1280 на 720 пикселей, относительно тихая работа, есть HDMI-вход, качество цветопередачи приемлемое, эффект радуги выражен чуть меньше, чем в случае офисных проекторов. Конечно, типичный кинотеатральный DLP-проектор класса HD Ready (720p) лучше по цветопередаче, контрастности, имеет больше настроек изображения и более высокую частоту чередования цветов, что уменьшает эффект «радуги», но и стоимость его выше. Вопрос компромисса. Заметим, что InFocus X9 лучше всего подключать по VGA или DVI/HDMI-интерфейсу к источнику прогрессивного сигнала 720p (1280 на 720 пикселей), чтобы задачи по масштабированию и прогрессивному преобразованию переложить на источник и добиться максимальной четкости картинки. В заключении отдельно перечислим:

Достоинства:

  • Функциональный дизайн корпуса
  • Русифицированное меню

Недостатки:

  • Неудобный пульт ДУ


Благодарим компанию «Цифровые системы»
за предоставленный на тестирование проектор InFocus X9
