Geforce GTX 550 Ti/560/590 в исполнении Zotac

Zotac Geforce GTX 590 2×1536 МБ 2×384-битной GDDR5 PCI-E
Zotac Geforce GTX 560 AMP! Edition 1024 МБ 256-битной GDDR5 PCI-E
Zotac Geforce GTX 550 Ti AMP! Edition 1024 МБ 192-битной GDDR5 PCI-E




Содержание

  1. Введение
  2. Особенности видеокарт
  3. Конфигурации стенда, список тестовых инструментов
  4. Результаты тестов
  5. Выводы


Мы уже изучали двухпроцессорный гигант Nvidia последнего поколения (да, под «гигантом» я подразумеваю мощнейший трехмерный ускоритель) — Geforce GTX 590. Однако так и не получилось рассказать о том, что будет, если в компьютер поставить два таких акселератора.

Пользуясь тем, что сегодня мы изучим GTX 590 в исполнении Zotac, наверстаем упущенное. Разумеется, как можно догадаться, перед нами будет копия эталонной карты: почти никто из производителей не рискнул выпустить GTX 590 своего производства: слишком дорого, а объем продаж невелик.

Также в рамках традиционного пакетного рассмотрения нескольких продуктов одного производителя мы изучим Geforce GTX 560 и 550 Ti, работающие на повышенных частотах.

А что такое Zotac — все уже прекрасно знают. Напомню, что это дочерняя структура гиганта PC Partner, призванная выпускать продукты на основе процессоров Nvidia.

Переходим к картам.

Платы

Zotac Geforce GTX 590 2×1536 МБ 2×384-битной GDDR5 PCI-E
  • GPU: Geforce GTX 590 (2×GF110)
  • Интерфейс: PCI Express x16
  • Частота работы GPU (ROPs), МГц: 607 (номинал — 607)
  • Частота работы памяти (физическая (эффективная)), МГц: 853 (3412) (номинал — 853 (3412)
  • Ширина шины обмена с памятью, бит: 2×384
  • Число вычислительных блоков в GPU/частота работы блоков, МГц: 2×512/1214 (номинал — 2×512/1214)
  • Число операций (ALU) в блоке: 1
  • Суммарное число операций (ALU): 2×512
  • Число блоков текстурирования: 2×64 (BLF/TLF/ANIS)
  • Число блоков растеризации (ROP): 2×48
  • Размеры, мм: 270×100×33 (последняя величина — максимальная толщина видеокарты)
  • Цвет текстолита: черный
  • RAMDACs/TMDS: интегрированы в GPU
  • Выходные гнезда: 3×DVI (Dual-Link/HDMI), DP-mini
  • Поддержка многопроцессорной работы: SLI (Hardware)
Zotac Geforce GTX 560 AMP! Edition 1024 МБ 256-битной GDDR5 PCI-E
  • GPU: Geforce GTX 560 (GF114)
  • Интерфейс: PCI Express x16
  • Частота работы GPU (ROPs), МГц: 950 (номинал — 810)
  • Частота работы памяти (физическая (эффективная)), МГц: 1100 (4400) (номинал — 1000 (4000))
  • Ширина шины обмена с памятью, бит: 256
  • Число вычислительных блоков в GPU/частота работы блоков, МГц: 338/1900 (номинал — 338/1620)
  • Число операций (ALU) в блоке: 1
  • Суммарное число операций (ALU): 338
  • Число блоков текстурирования: 56 (BLF/TLF/ANIS)
  • Число блоков растеризации (ROP): 32
  • Размеры, мм: 200×100×35 (последняя величина — максимальная толщина видеокарты)
  • Цвет текстолита: черный
  • RAMDACs/TMDS: интегрированы в GPU
  • Выходные гнезда: 2×DVI (Dual-Link/HDMI), 1×HDMI-mini
  • Поддержка многопроцессорной работы: SLI (Hardware)
Zotac Geforce GTX 550 Ti AMP! Edition 1024 МБ 192-битной GDDR5 PCI-E
  • GPU: Geforce GTX 550 Ti (GF116)
  • Интерфейс: PCI Express x16
  • Частота работы GPU (ROPs), МГц: 1000 (номинал — 900)
  • Частота работы памяти (физическая (эффективная)), МГц: 1100 (4400) (номинал — 1025 (4100))
  • Ширина шины обмена с памятью, бит: 192
  • Число вычислительных блоков в GPU/частота работы блоков, МГц: 192/2000 (номинал — 192/1800)
  • Число операций (ALU) в блоке: 1
  • Суммарное число операций (ALU): 192
  • Число блоков текстурирования: 32 (BLF/TLF/ANIS)
  • Число блоков растеризации (ROP): 24
  • Размеры, мм: 190×100×33 (последняя величина — максимальная толщина видеокарты)
  • Цвет текстолита: черный
  • RAMDACs/TMDS: интегрированы в GPU
  • Выходные гнезда: 2×DVI (Dual-Link/HDMI), 1×HDMI, 1×DP
  • Поддержка многопроцессорной работы: SLI (Hardware)

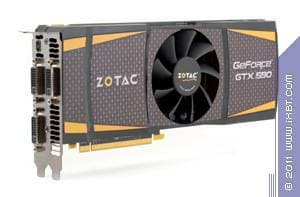

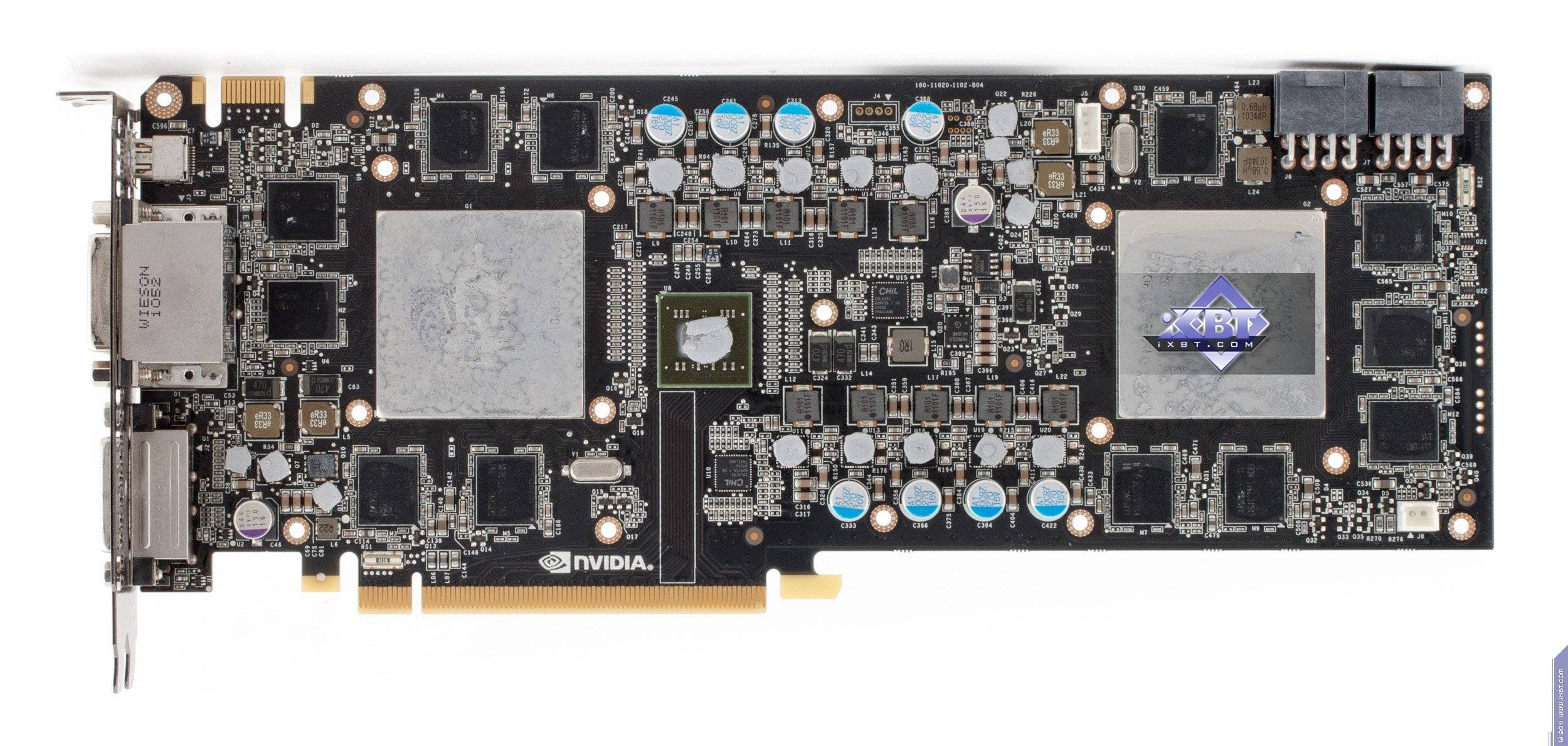

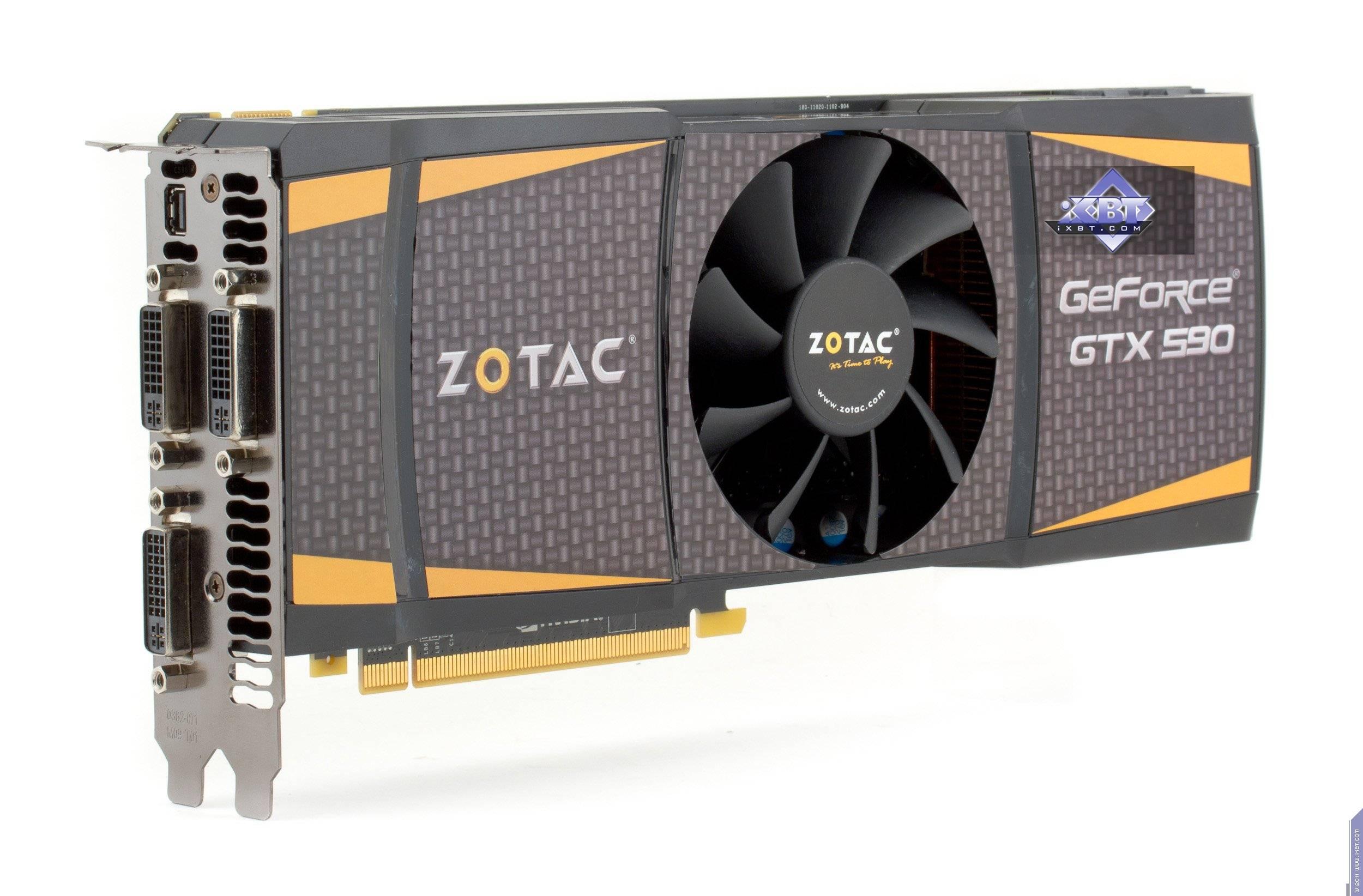

Zotac Geforce GTX 590 2×1536 МБ 2×384-битной GDDR5 PCI-E
Карта имеет 2×1536 МБ памяти GDDR5 SDRAM, размещенной в 24 микросхемах (по 12 на лицевой и оборотной сторонах PCB).

Микросхемы памяти Samsung (GDDR5). Микросхемы расчитаны на максимальную частоту работы в 1250 (5000) МГц.

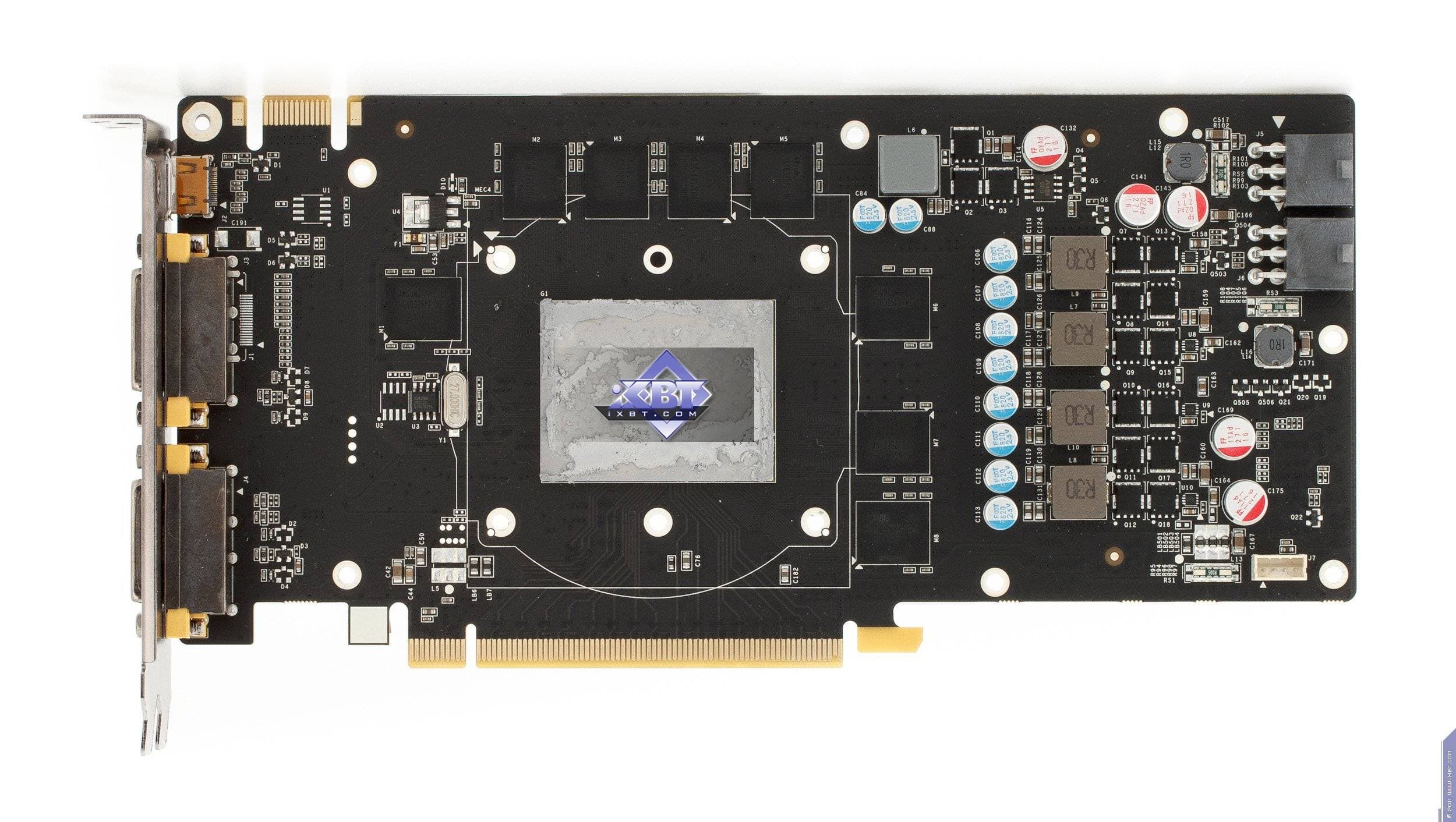

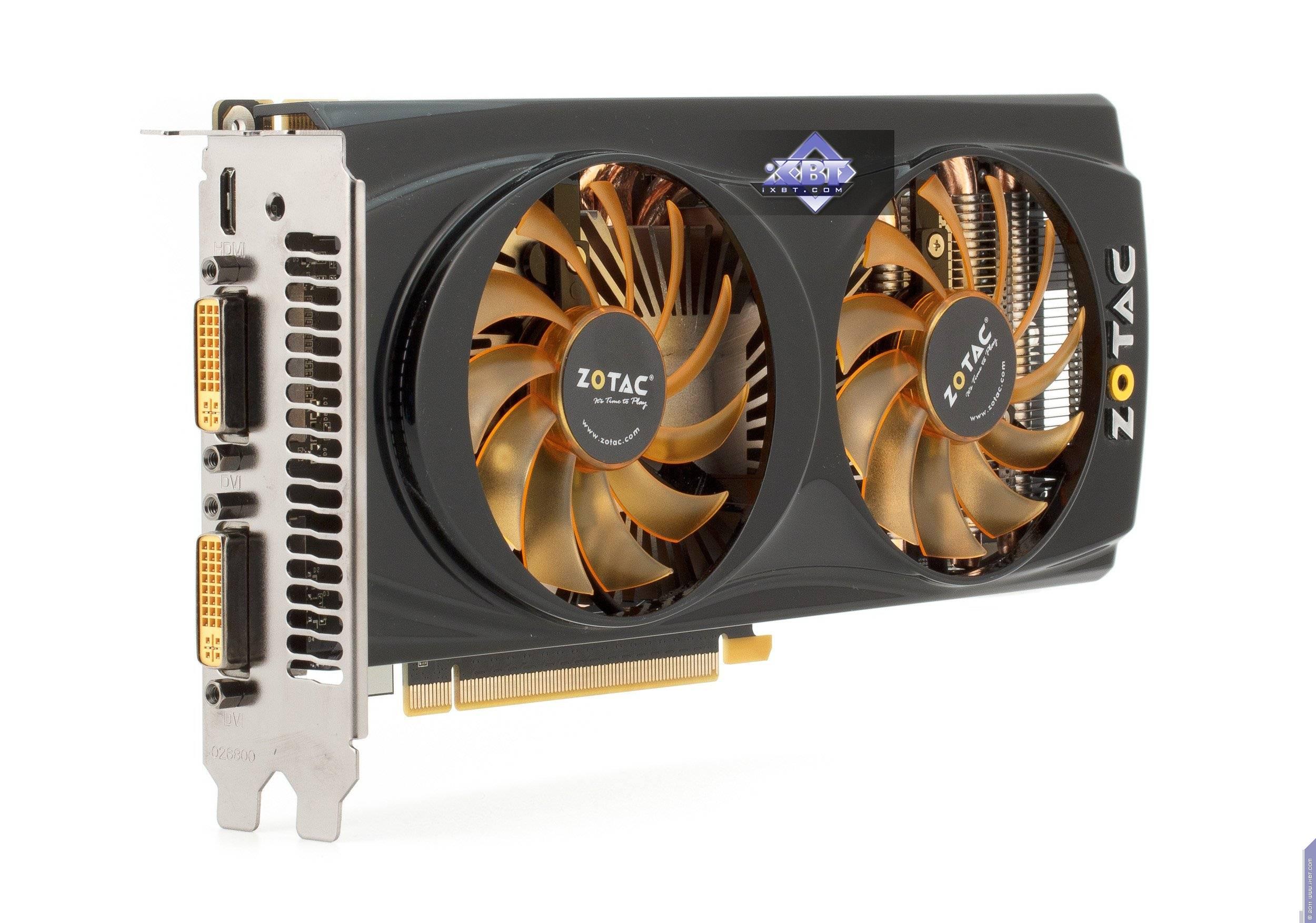

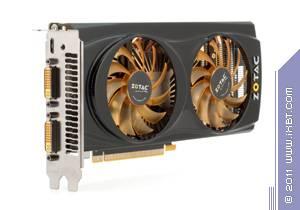

Zotac Geforce GTX 560 AMP! Edition 1024 МБ 256-битной GDDR5 PCI-E
Карта имеет 1024 МБ памяти GDDR5 SDRAM, размещенной в восьми микросхемах на лицевой сторонe PCB.

Микросхемы памяти Samsung (GDDR5). Микросхемы расчитаны на максимальную частоту работы в 1250 (5000) МГц.

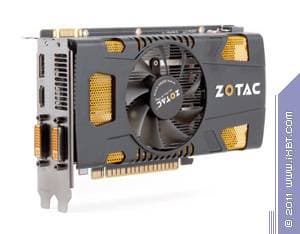

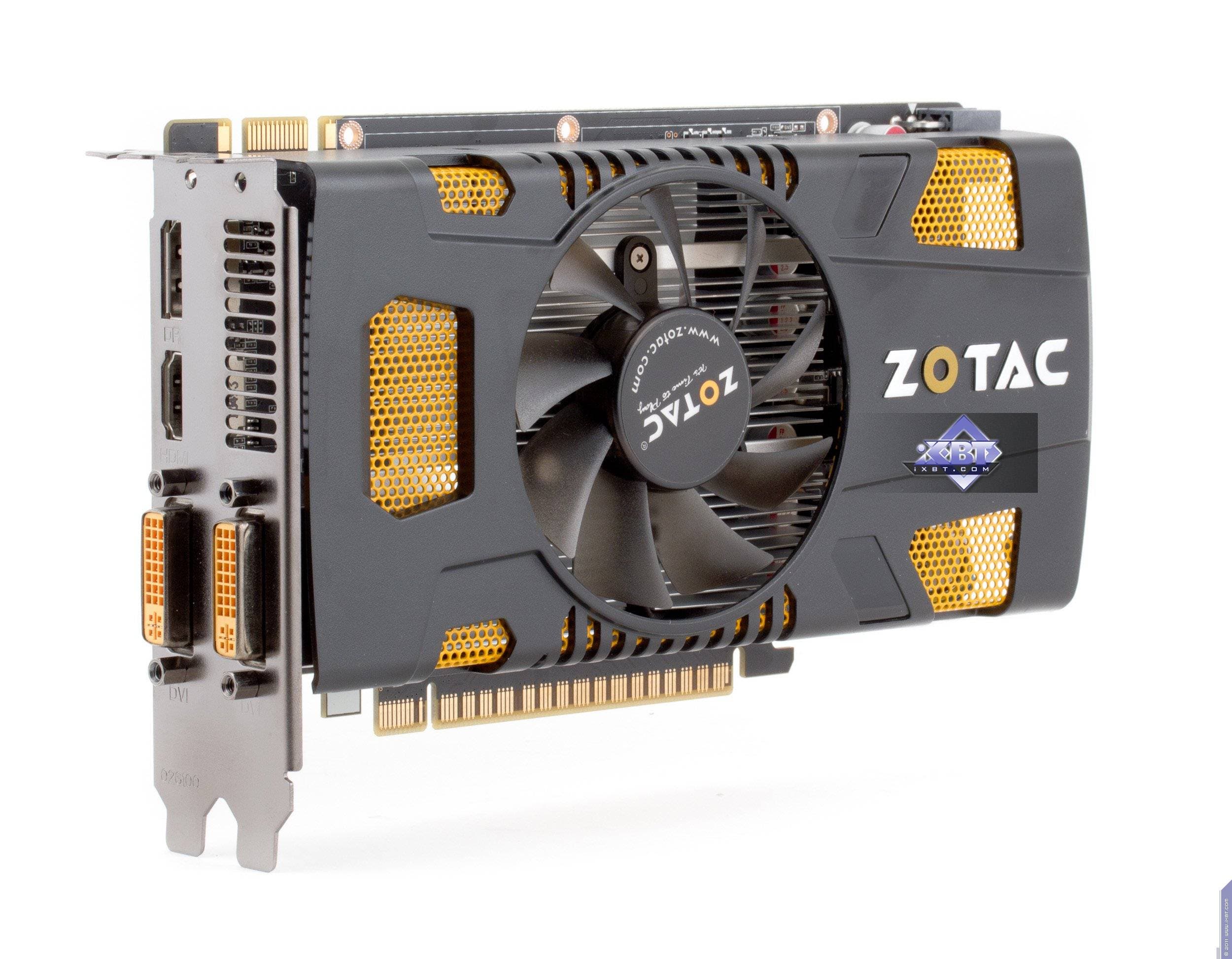

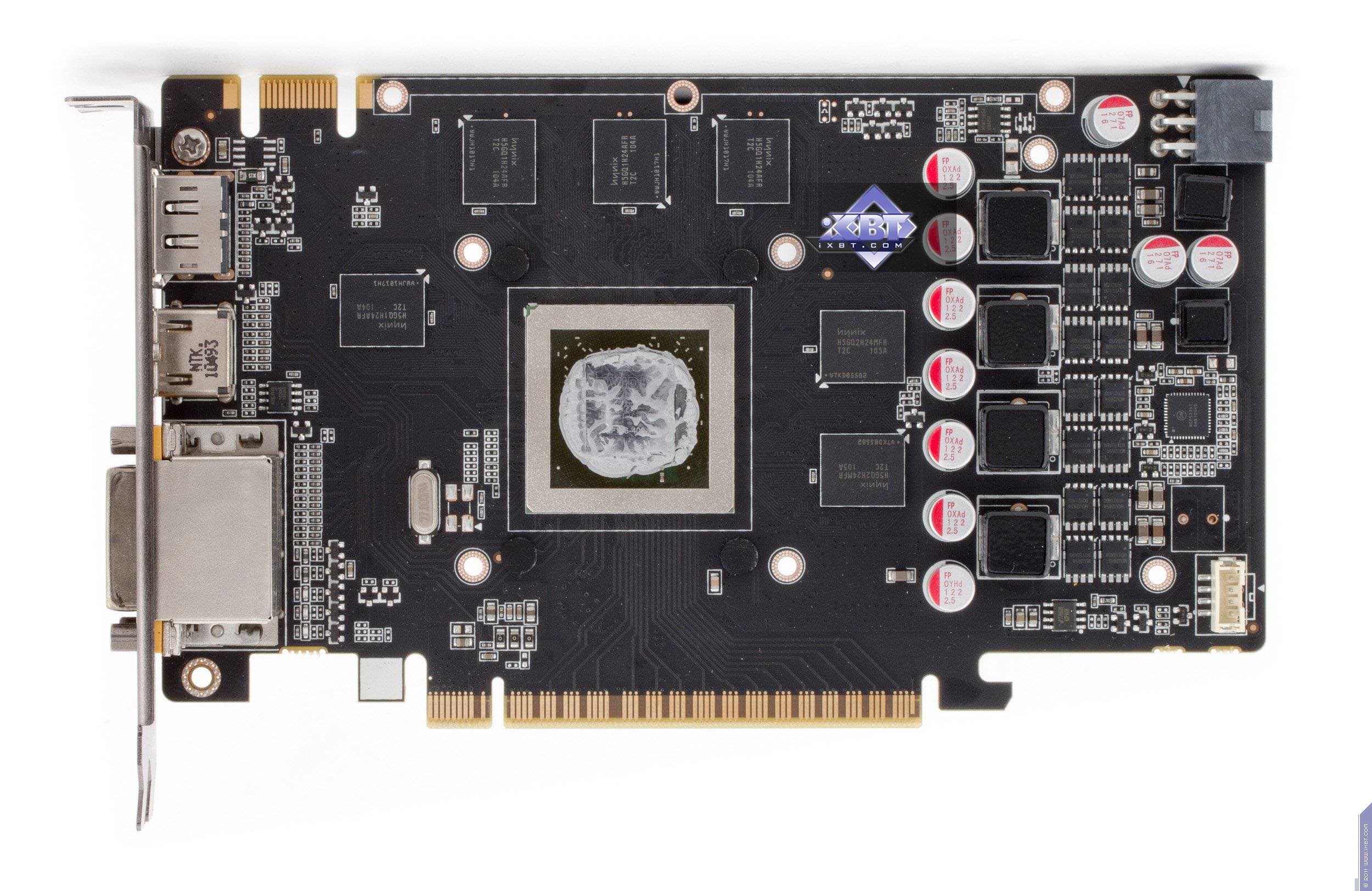

Zotac Geforce GTX 550 Ti AMP! Edition 1024 МБ 192-битной GDDR5 PCI-E
Карта имеет 1024 МБ памяти GDDR5 SDRAM, размещенной в шести микросхемах на лицевой сторонe PCB. При этом четыре микросхемы памяти имеют емкость по 1 Гбит, и две микросхемы — по 2 Гбит.

Микросхемы памяти Hynix (GDDR5). Микросхемы рассчитаны на максимальную частоту работы в 1250 (5000) МГц.

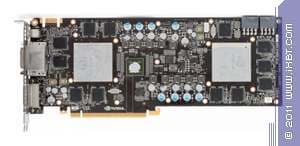

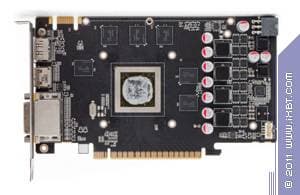

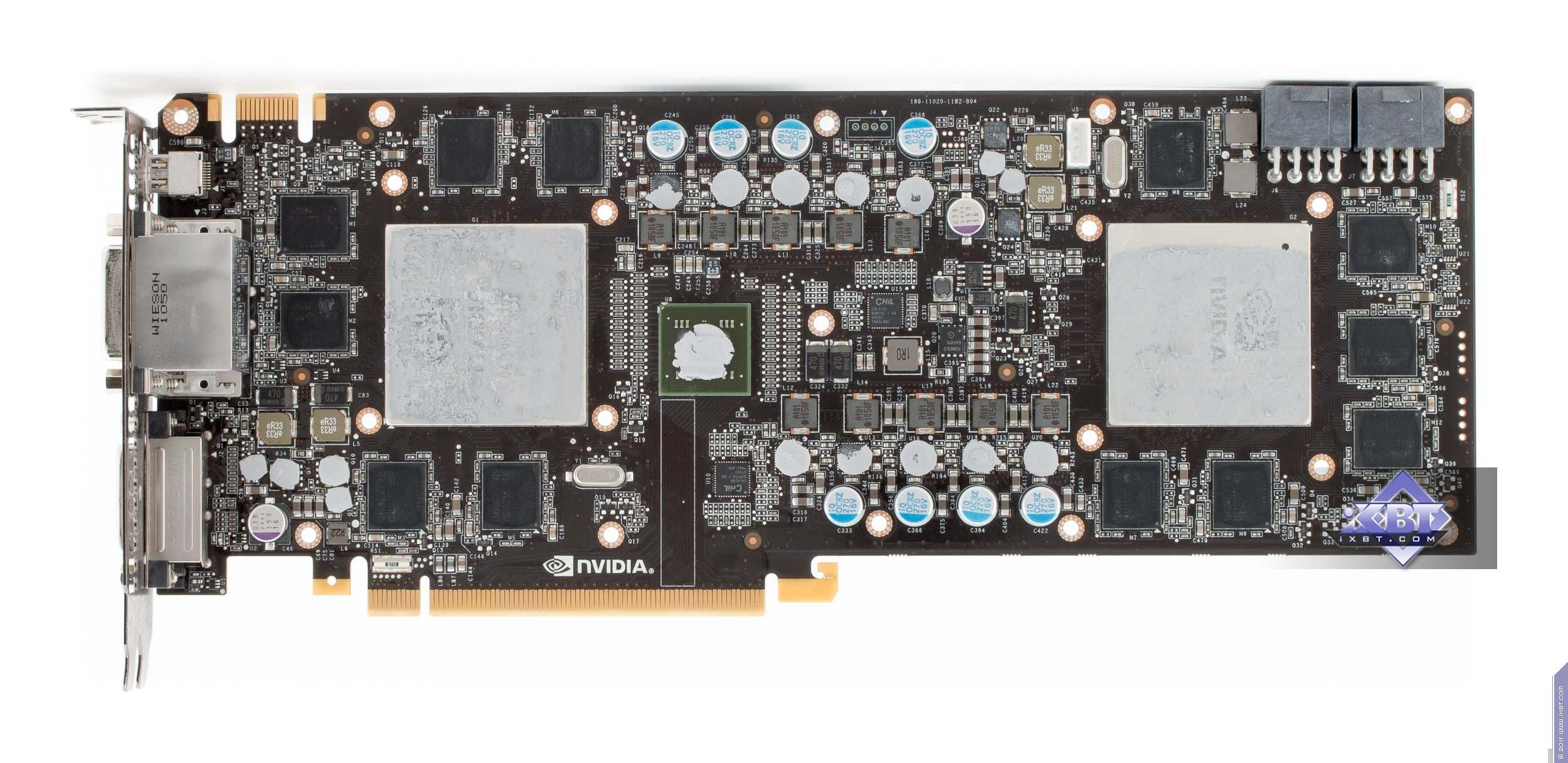

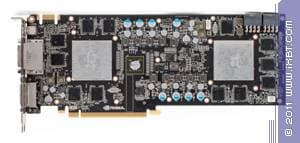

Сравнение с эталонным дизайном, вид спереди
Zotac Geforce GTX 590 2×1536 МБ 2×384-битной GDDR5 PCI-E Reference card Nvidia Geforce GTX 590

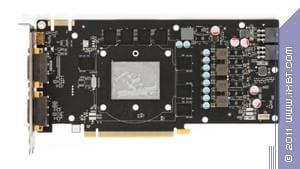

Zotac Geforce GTX 560 AMP! Edition 1024 МБ 256-битной GDDR5 PCI-E Reference card Nvidia Geforce GTX 560 Ti
Zotac Geforce GTX 550 Ti AMP! Edition 1024 МБ 192-битной GDDR5 PCI-E Reference card Nvidia Geforce GTX 550 Ti

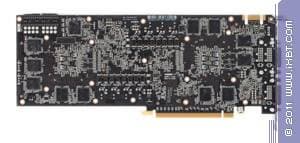

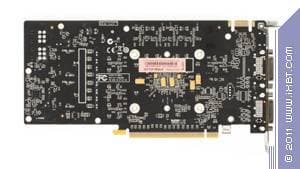

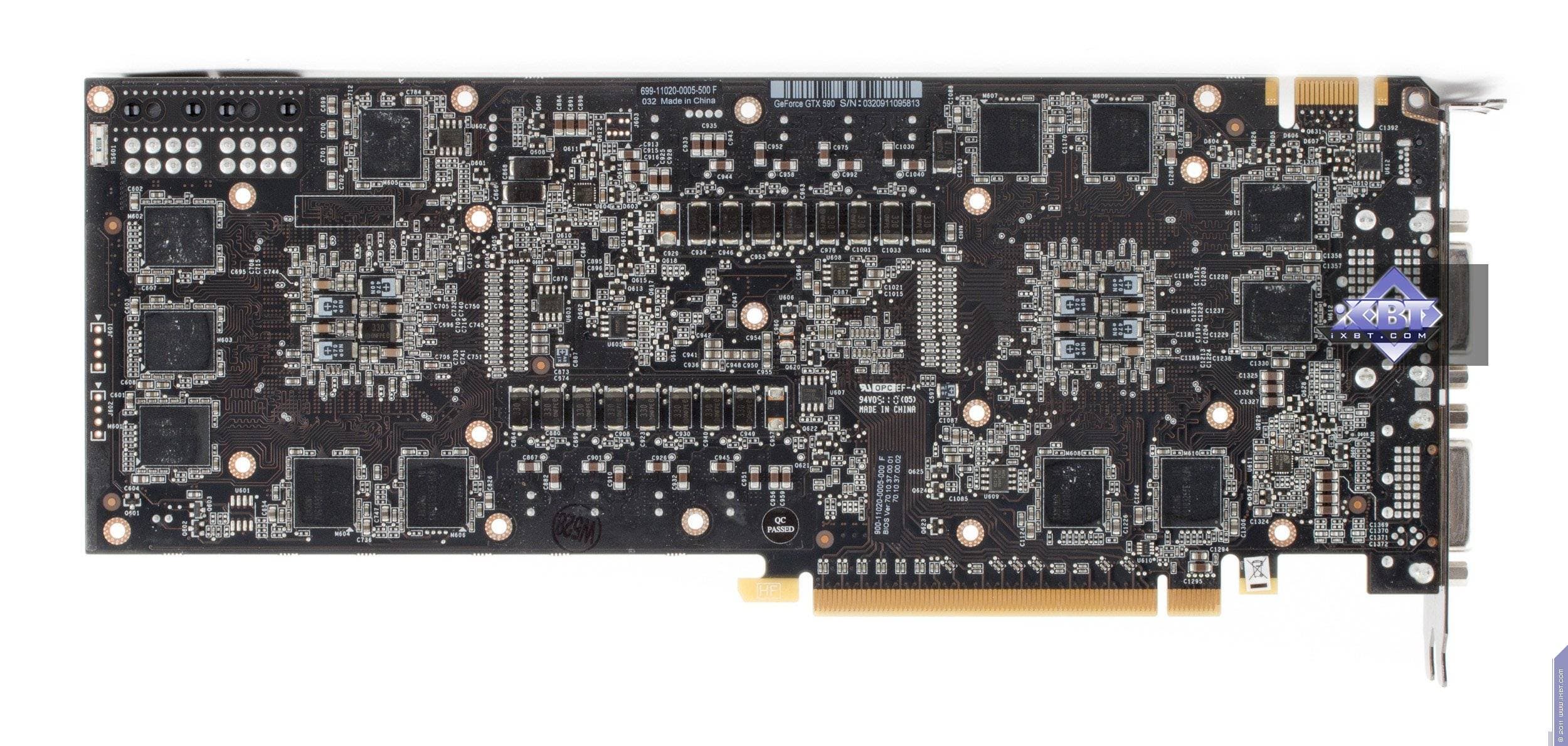

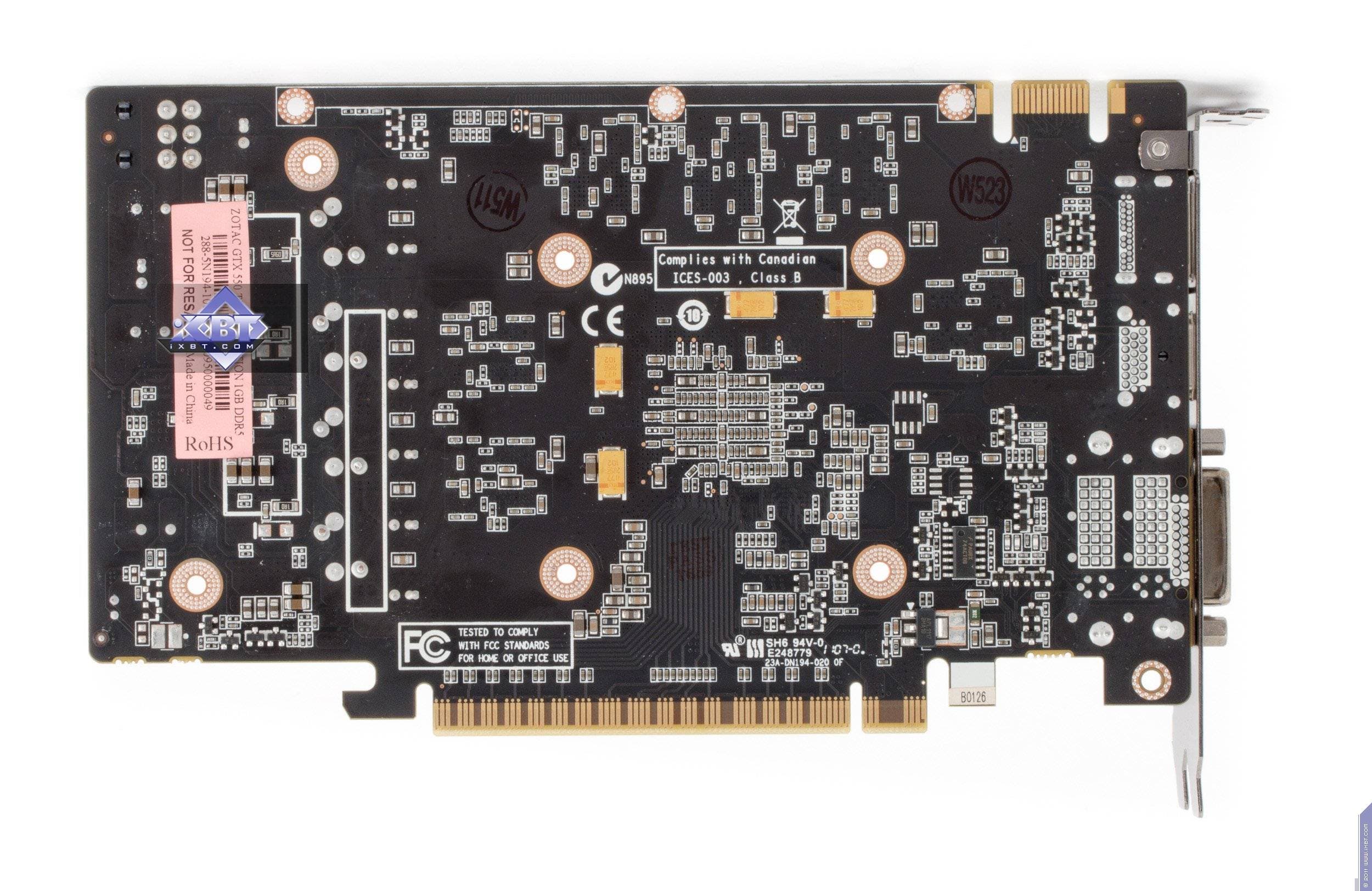

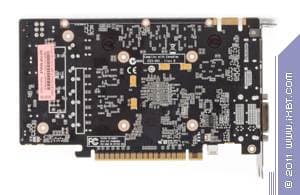

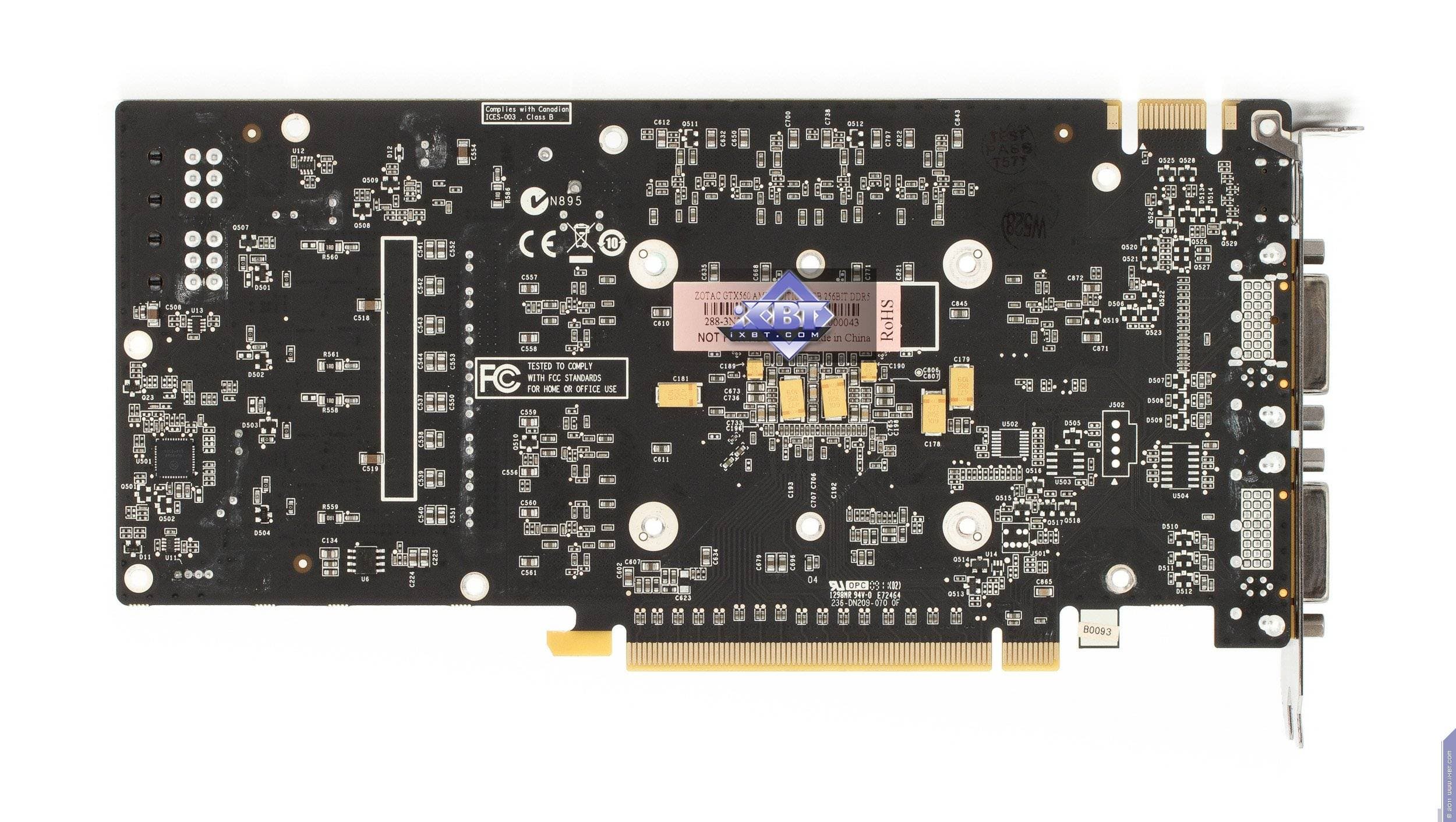

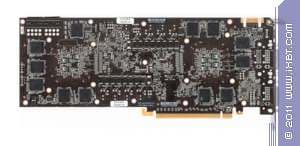

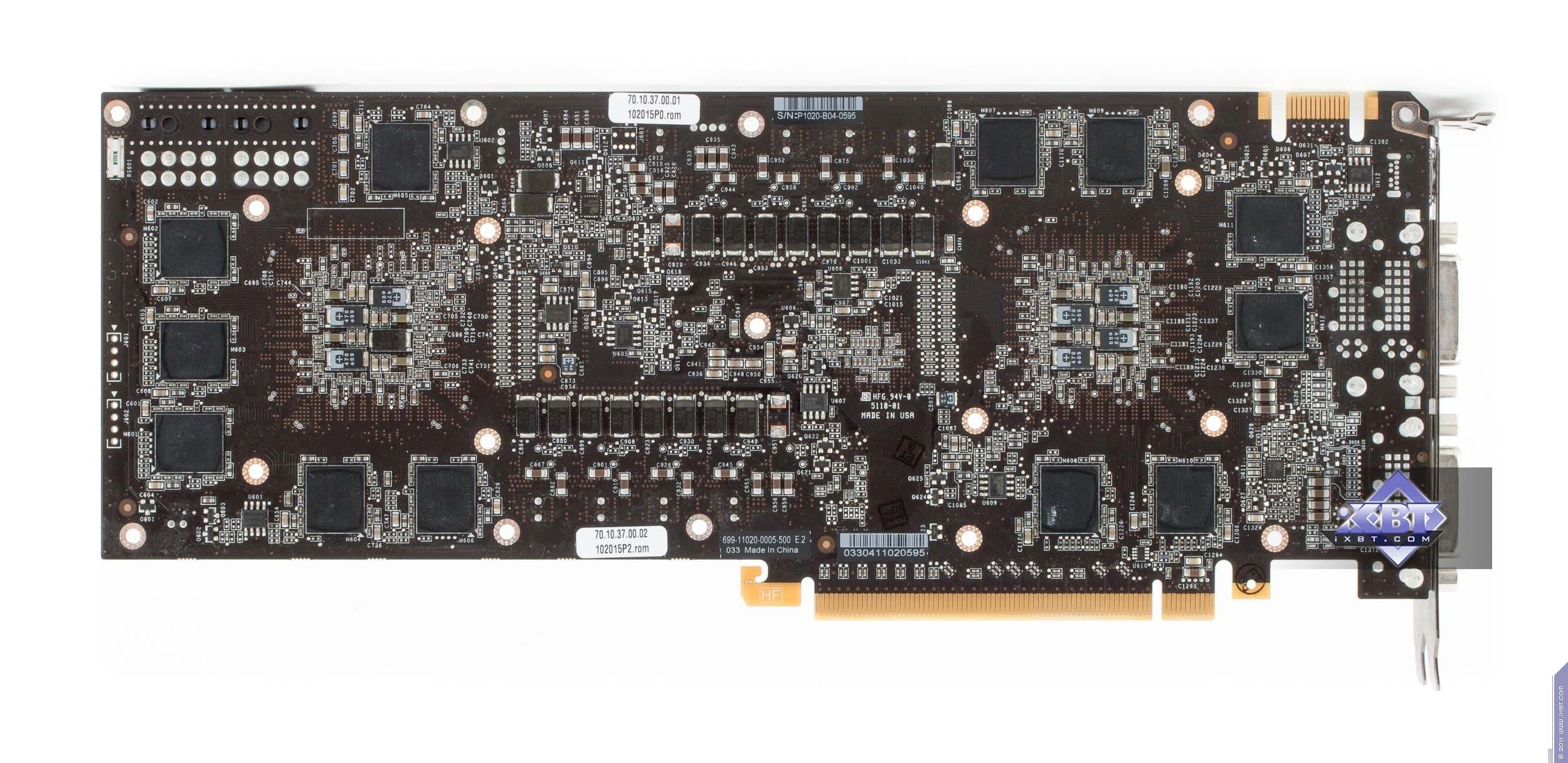

Сравнение с эталонным дизайном, вид сзади
Zotac Geforce GTX 590 2×1536 МБ 2×384-битной GDDR5 PCI-E Reference card Nvidia Geforce GTX 580
Zotac Geforce GTX 560 AMP! Edition 1024 МБ 256-битной GDDR5 PCI-E Reference card Nvidia Geforce GTX 560 Ti
Zotac Geforce GTX 550 Ti AMP! Edition 1024 МБ 192-битной GDDR5 PCI-E Reference card Nvidia Geforce GTX 550 Ti

Ну, насчет GTX 590 вообще все ясно: это целиком купленная у Nvidia карта, потому ничем от GTX 590 остальных производителей она не отличается. А вот GTX 560 и GTX 550 Ti произведены уже силами Zotac на мощностях, очевидно, PC Partner (хотя и не обязательно; сейчас почти все производители видеокарт могут заказывать свои продукты на каких угодно заводах). Отличия от референс-дизайна имеются в обоих случаях: они хоть и минимальны, но тем не менее можно заметить, что обе видеокарты стали короче своих эталонных аналогов, а также переработаны блоки питания, что неудивительно — ведь у обоих продуктов частоты сильно повышены.

Подключение к аналоговым мониторам с d-Sub (VGA) производится через специальные адаптеры-переходники DVI-to-d-Sub. Карты GTX 560/550 Ti обладают гнездом HDMI (данные ускорители поддерживают полноценную передачу видео и звука на HDMI-приемник, поскольку обладают собственным звуковым кодеком), поэтому проблем с такими мониторами также не должно быть. Правда, HDMI-разъем у 560 имеют формат mini, поэтому необходимо, чтобы в комплекте поставки был соответствующий переходник. Что касается GTX 590, то продукт также обладает этой возможностью — через адаптеры картинку на HDMI можно передавать c DVI-разъемов. Кроме того, у карты есть и Display Port (но требуется переходник с mini-DP).

Максимальные разрешения и частоты:

  • 240 Гц — максимальная частота обновления
  • 2048×1536@85 Гц — по аналоговому интерфейсу
  • 2560×1600@60 Гц — по цифровому интерфейсу (для DVI-гнезд с Dual-Link/HDMI)

По поводу HDTV. Одно из исследований также проведено, и с ним можно ознакомиться здесь.

Есть смысл сказать, что все карты требуют дополнительного питания, причем GTX 560 — двумя 6-контактными разъемами, а GTX 590 требует подачи питания через два 8-контактных разъема. Что касается GTX 550 Ti — там нужно подключить внешнее питание только к одному 6-контактному разъему.

Следует особо упомянуть, что GTX 590 позволяет выводить картинку игры одновременно на три монитора, и даже в стереорежиме. При этом нет ограничения в виде обязательного использования как минимум одного приемника с DisplayPort, что имеет место в случае карт серии Radeon. Полагаем, что эта функция вывода на три монитора найдет своих поклонников, ибо как раз такой очень мощный ускоритель способен обеспечить приемлемую скорость в огромном разрешении, необходимом для трех мониторов.

О системах охлаждения.

Zotac Geforce GTX 590 2×1536 МБ 2×384-битной GDDR5 PCI-E

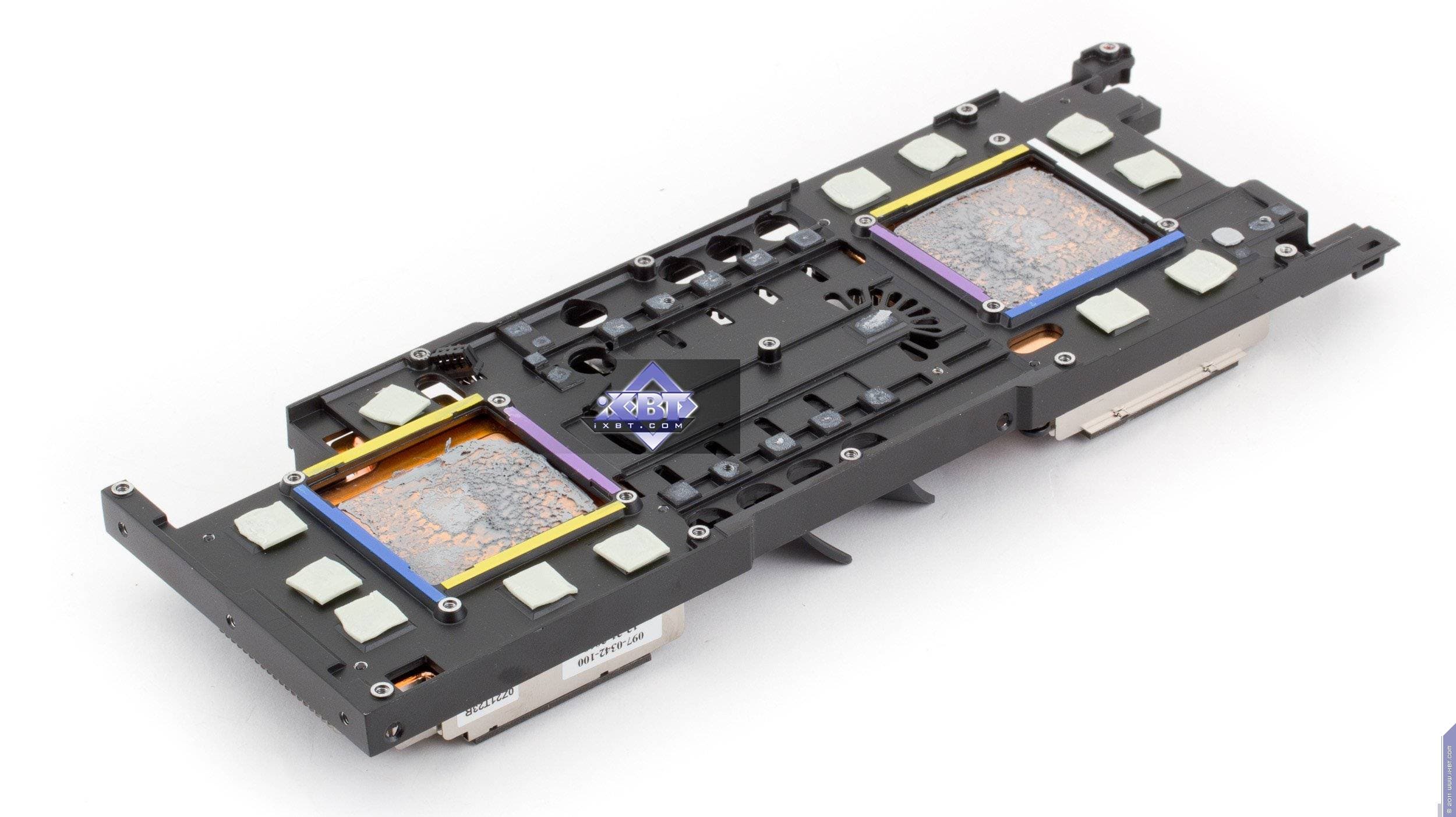

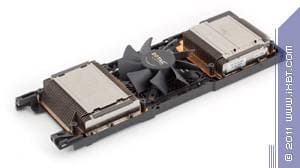

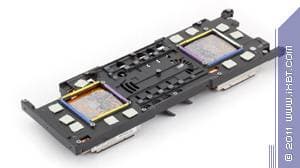

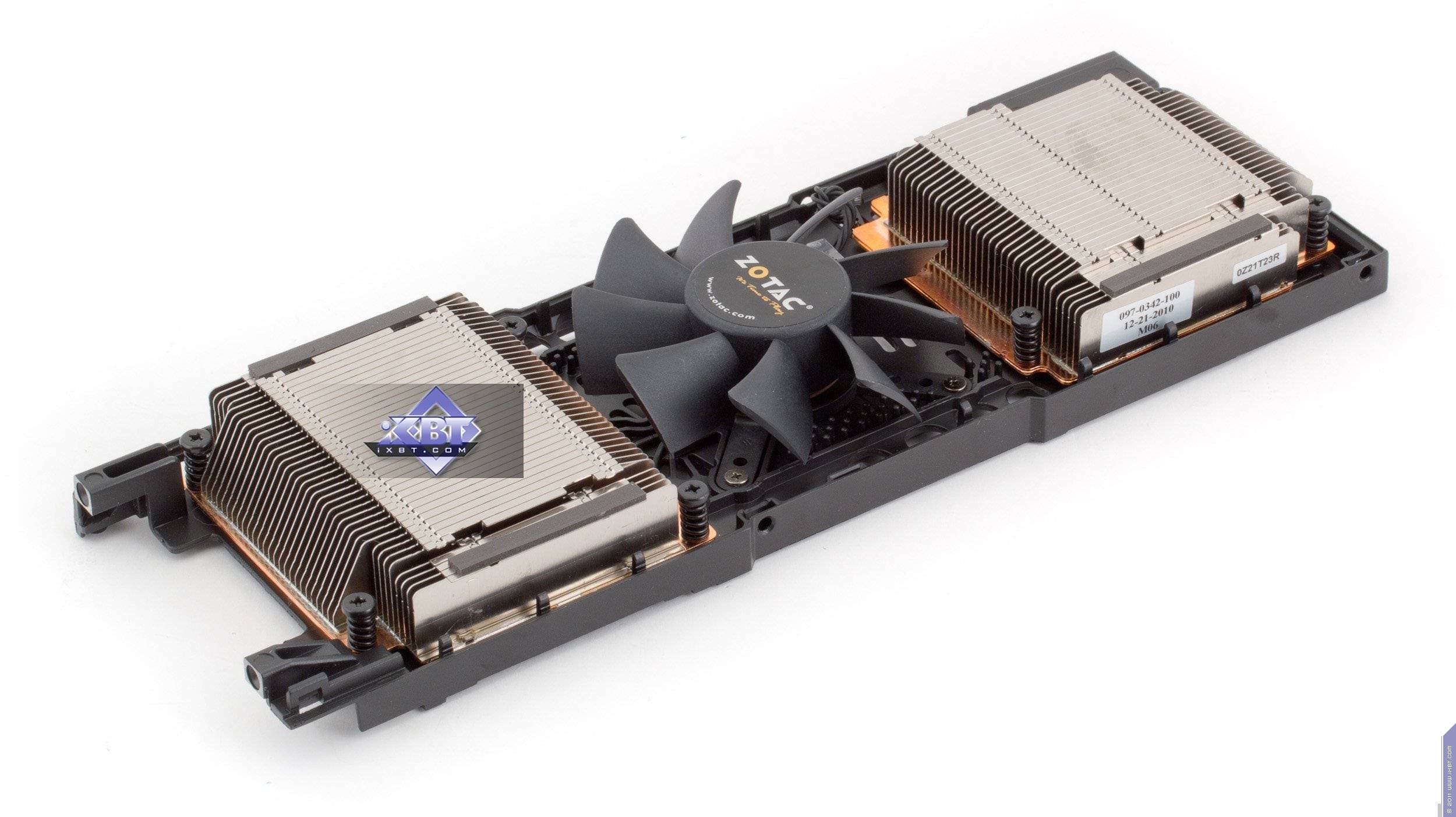

СО по своему принципу схожа с той, что мы видели у Radeon HD 6990, то есть состоит из кожуха, двух радиаторов для GPU, а также большой платформы, которая охлаждает микросхемы памяти и служит опорой для массивного вентилятора.

Вентилятор установлен в центре конструкции и гонит воздух на радиаторы в двух противоположных направлениях, поэтому выхлоп горячего воздуха производится не только наружу корпуса системного блока, но и в сторону передней панели, где может располагаться корзина с HDD, что не есть хорошо. Поэтому лучше, чтобы жесткие диски в корпусе были установлены выше видеокарты. Каждый радиатор имеет испарительную камеру для повышения эффективности снятия тепла с GPU.

И как огромный плюс данного решения — тихая СО. Да-да, на такой мощной карте — и кулер почти не шумит, что выгодно отличает новинку от конкурента в лице HD 6990.
Zotac Geforce GTX 560 AMP! Edition 1024 МБ 256-битной GDDR5 PCI-E

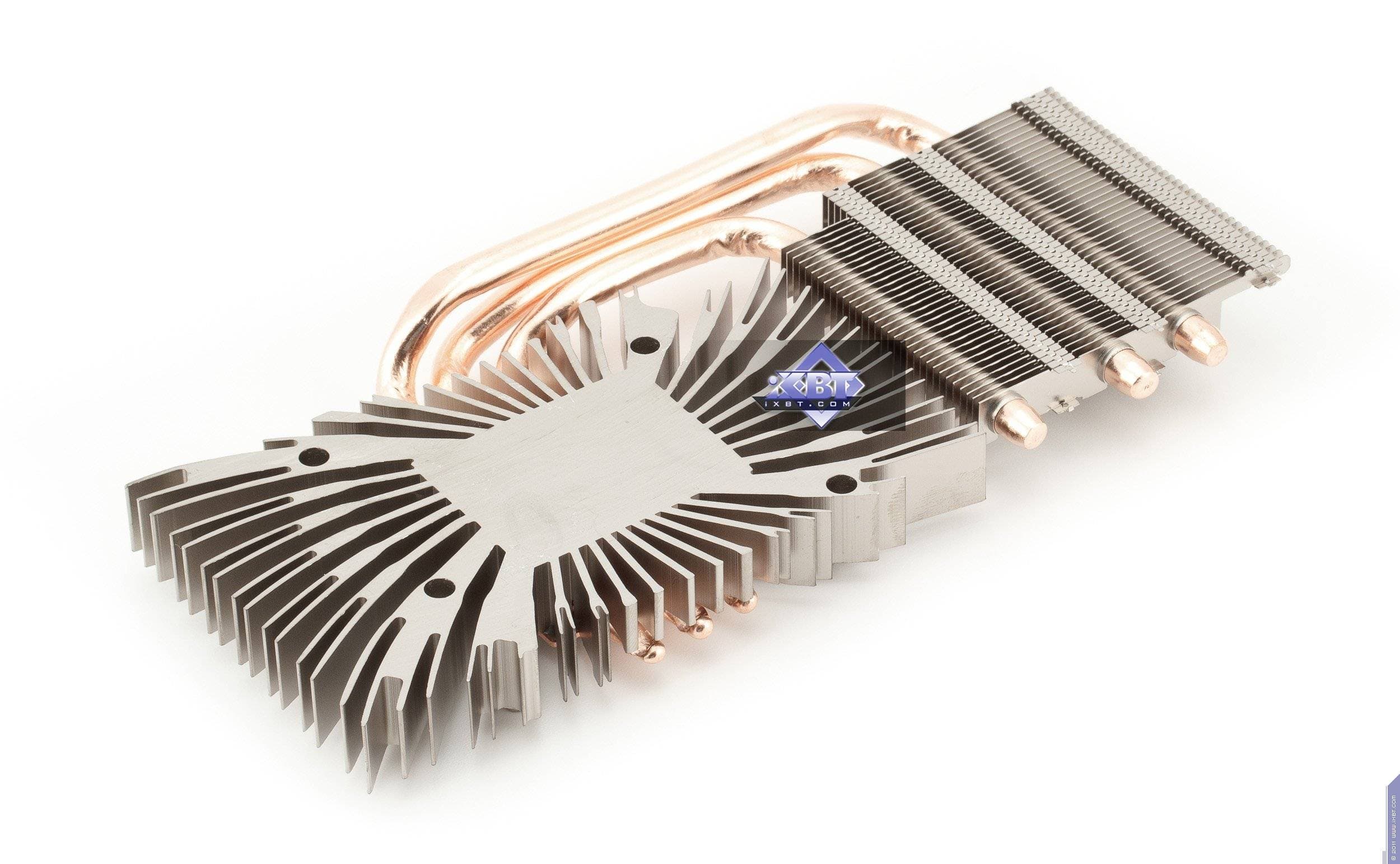

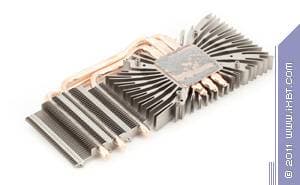

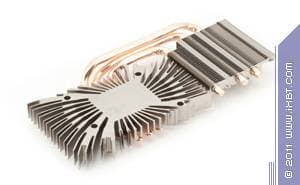

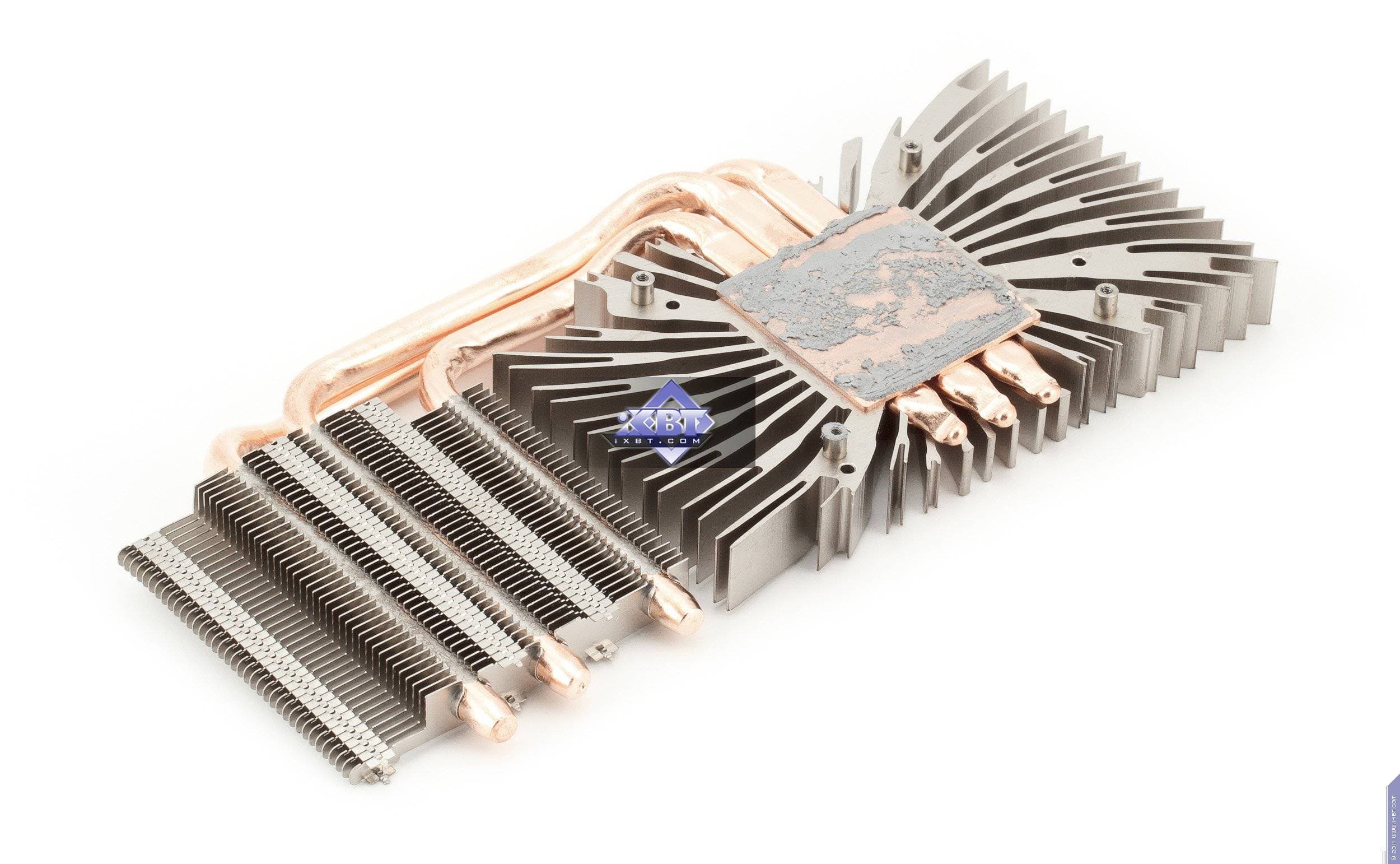

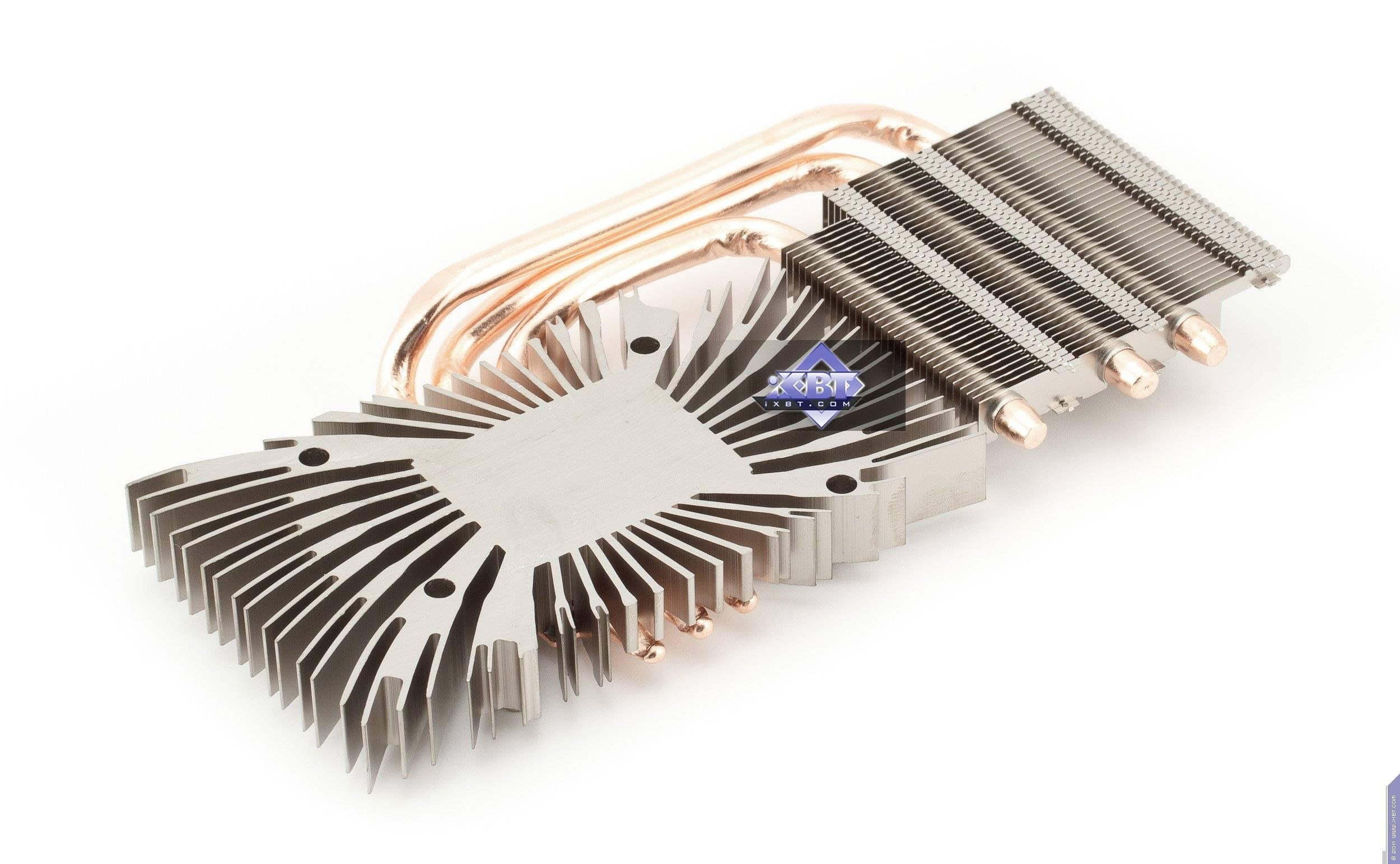

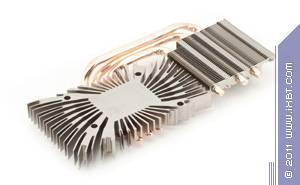

Система охлаждения у этой карты состоит из двух радиаторов и кожуха с двумя вентиляторами. Один из радиаторов соприкасается с ядром, имеет массивную форму и соединен тепловыми трубками с легким пластинчатым вторым радиатором.

Два вентилятора обдувают, понятное дело, каждый — свой радиатор. Микросхемы памяти не охлаждаются. СО чуть-чуть слышна, то есть бесшумной ее не назвать. Карта вместе с СО занимает 2 слота в системном блоке.

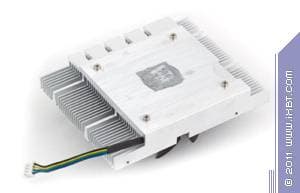

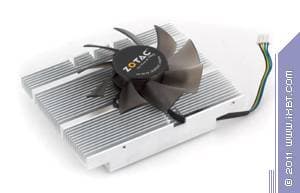

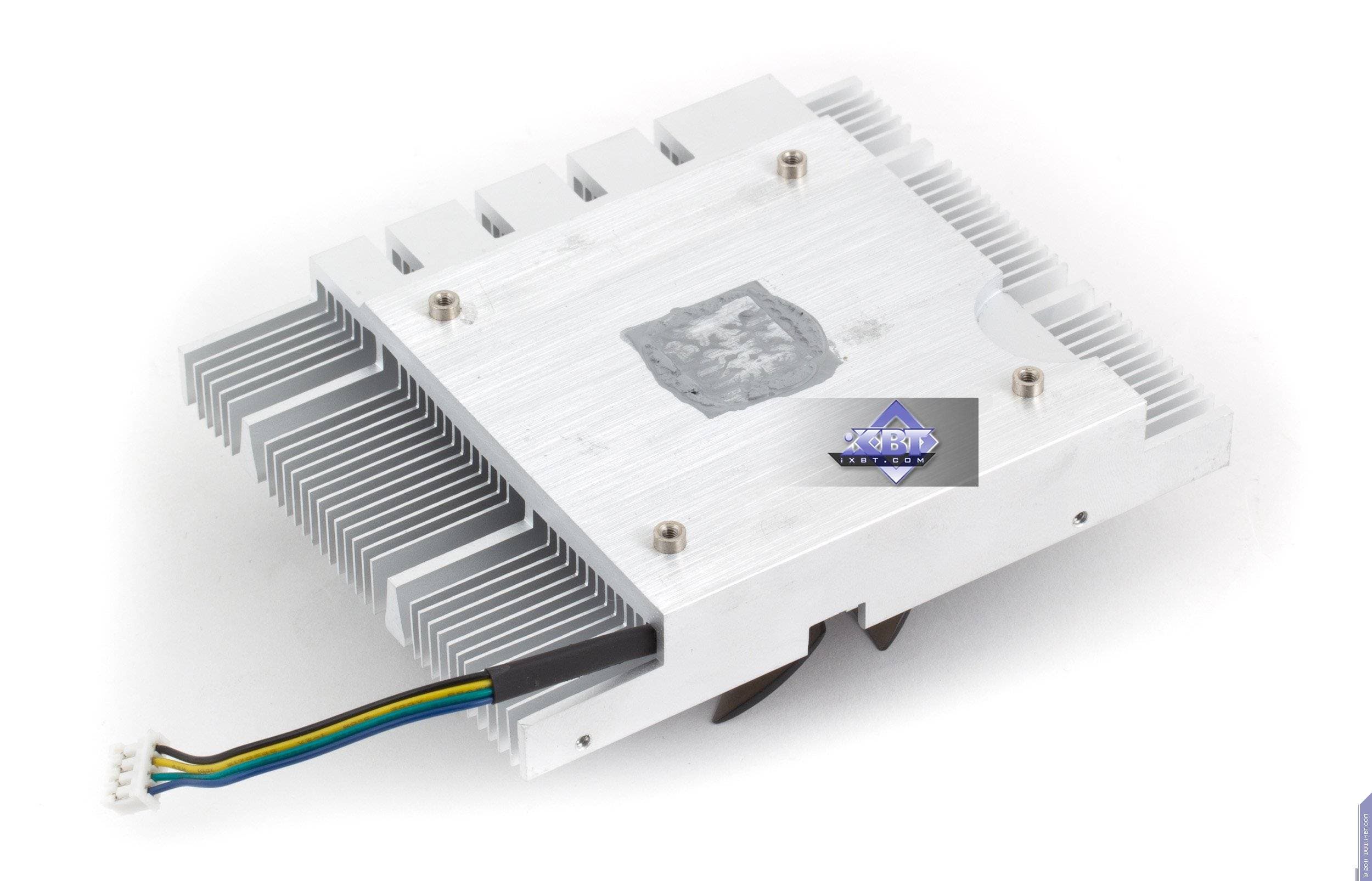

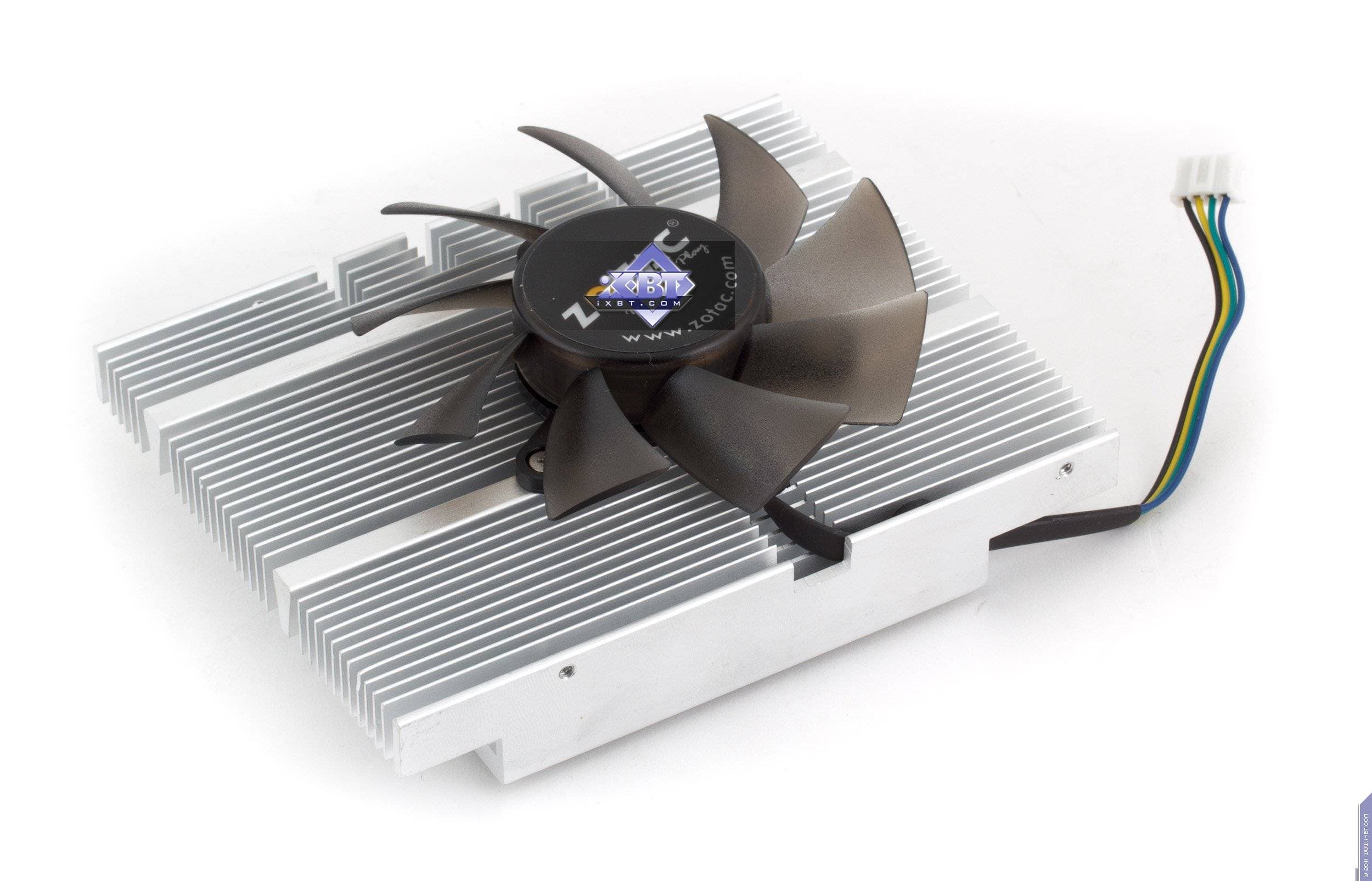

Zotac Geforce GTX 550 Ti AMP! Edition 1024 МБ 192-битной GDDR5 PCI-E
СО попроще. Имеем большой центральный радиатор с вентилятором в его центре. Кожух играет лишь декоративно-защитную роль.

Вентилятор работает на малых оборотох, его почти не слышно. Микросхемы памяти также без охлаждения, и вся «икебана» занимает 2 слота в системном блоке.

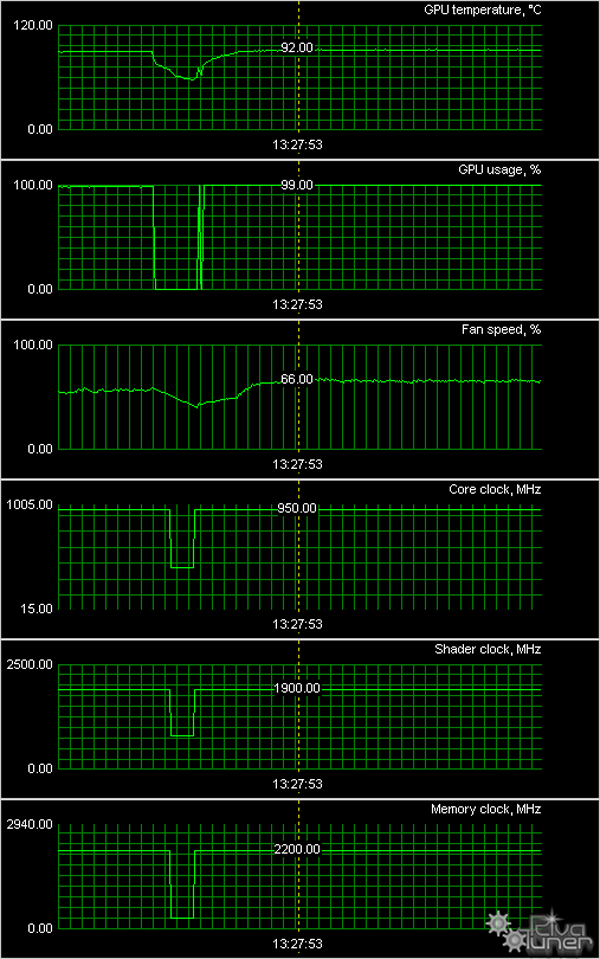

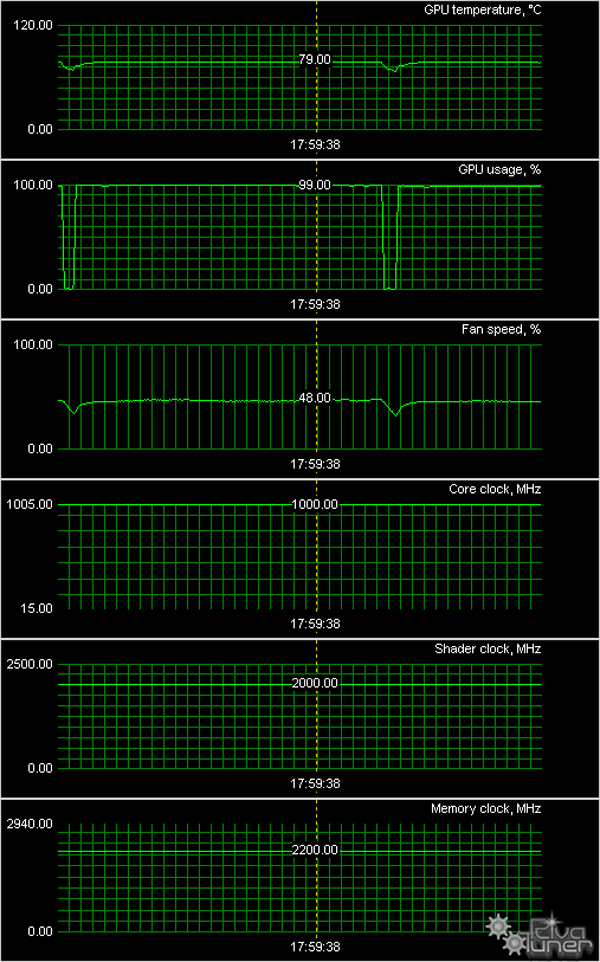

Мы провели исследование температурного режима с помощью утилиты MSI Afterburner (автор А. Николайчук AKA Unwinder) и получили следующие результаты:

Zotac Geforce GTX 590 2×1536 МБ 2×384-битной GDDR5 PCI-E
Zotac Geforce GTX 560 AMP! Edition 1024 МБ 256-битной GDDR5 PCI-E
Zotac Geforce GTX 550 Ti AMP! Edition 1024 МБ 192-битной GDDR5 PCI-E

Что касается GTX 590, то я уже говорил ранее: получить всего 88 градусов максимальной температуры на ядрах на ускорителе такого рода — это успех. Это нормально и не запредельно. А вот GTX 560 показал чуть больший нагрев, однако надо учитывать, что ядро работает на экстремально повышенных частотах. Если посмотреть на GTX 550 Ti, то все в норме, СО работает эффективно.

Теперь о комплектации.

Базовый комплект поставки должен включать в себя: руководство пользователя, диск с драйверами и утилитами и адаптеры mini-HDMI-to-HDMI, mini-DP-to-DP для тех карт, где они требуются.

Zotac Geforce GTX 590 2×1536 МБ 2×384-битной GDDR5 PCI-E

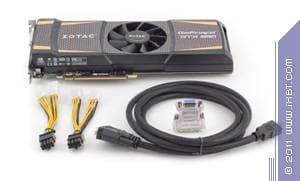

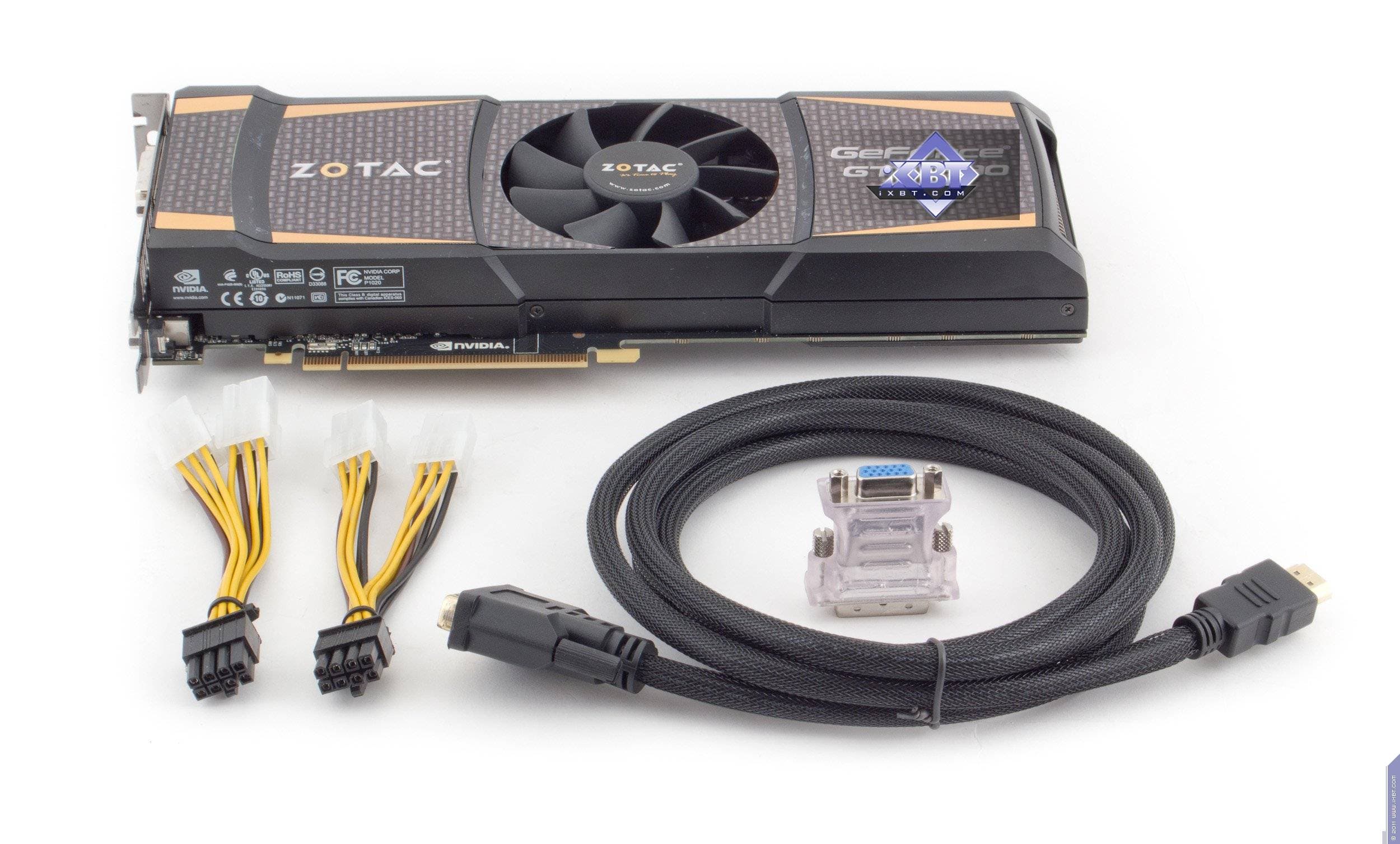

Базовый комплект, плюс кабель для соединения с монитором через DP, адаптер DVI-to-VGA, а также очень важные 8-контактные разветвители питания. Плюс бонусная игра.

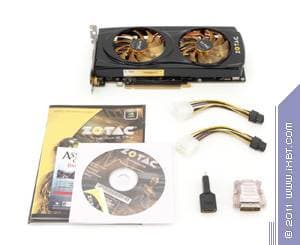

Zotac Geforce GTX 560 AMP! Edition 1024 МБ 256-битной GDDR5 PCI-E

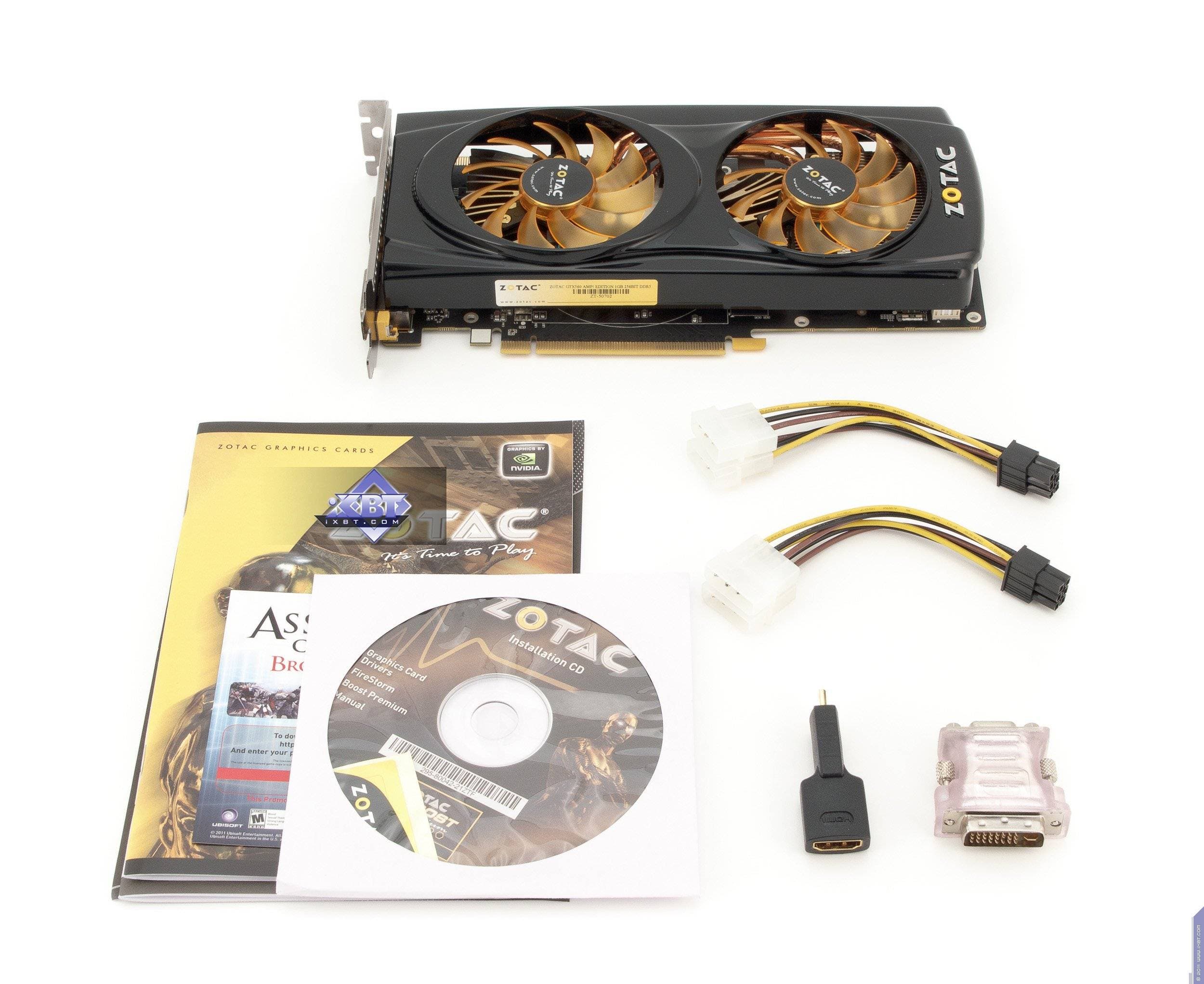

Мы видим также базовый комплект с нужным переходником mini-HDMI-to-HDMI, а также адаптер DVI-to-VGA и разветвители питания. Плюс бонусная игра.

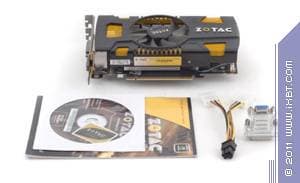

Zotac Geforce GTX 550 Ti AMP! Edition 1024 МБ 192-битной GDDR5 PCI-E

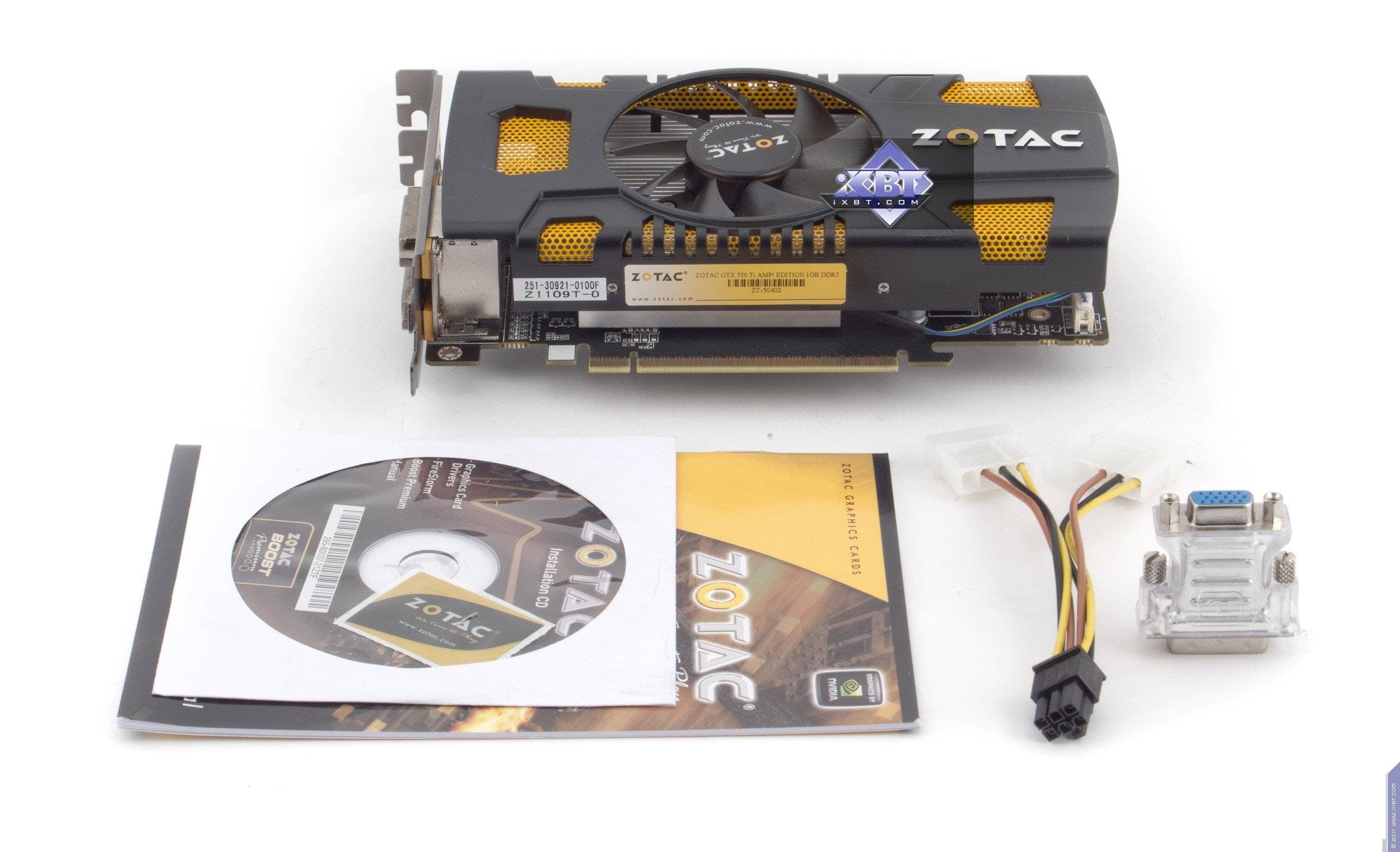

И в данном случае имеется базовый комплект, плюс адаптер DVI-to-VGA и разветвитель питания.

На очереди рассмотрение упаковок.

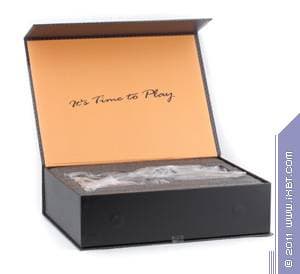

Zotac Geforce GTX 590 2×1536 МБ 2×384-битной GDDR5 PCI-E
Упаковка согласуется с тем, что это самый мощный на сегодня ускоритель на базе процессоров Nvidia. Мы видим особую суперобложку, а под ней толстый бокс с крышкой на магнитном замке. Весь комплект разложен в отсеках из пенополиуретана, поэтому карта при перевозке будет в сохранности.

Все надписи очень крупные и хорошо читаемые.

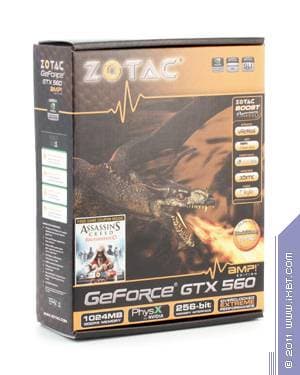

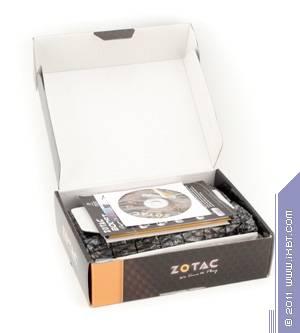

Zotac Geforce GTX 560 AMP! Edition 1024 МБ 256-битной GDDR5 PCI-E
А в данном случае уже традиционная коробка из толстого картона с не менее традиционным «драконовским» дизайном в желтых тонах. Коробка небольшого размера, поэтому видеокарта, помещенная в толстый мягкий пакет, занимает все пространство в своем отсеке и не «болтается» при перевозке.

Надписи все четкие и крупные и отражают, по сути, все необходимые характеристики продукта.

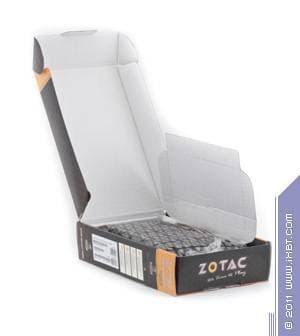

Zotac Geforce GTX 550 Ti AMP! Edition 1024 МБ 192-битной GDDR5 PCI-E

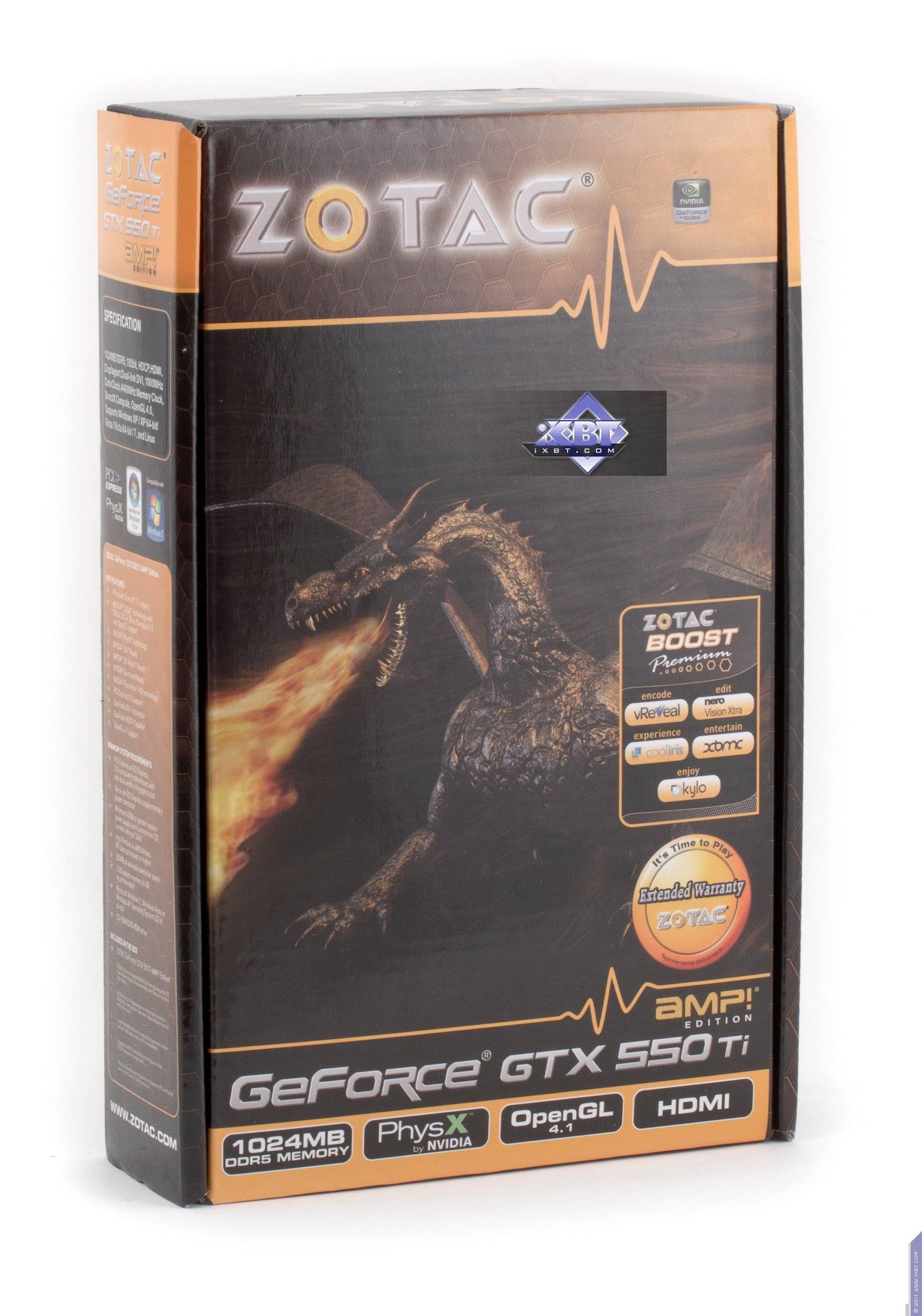

Аналогичная упаковка, разница лишь в уменьшенных размерах и способе открытия коробки.

Про все остальное можно сказать то же самое.

Установка и драйверы

Конфигурация тестового стенда:

  • Компьютер на базе Intel Core i7-975 (Socket 1366)
    • процессор Intel Core i7-975 (3340 МГц);
    • системная плата Asus P6T Deluxe на чипсете Intel X58;
    • оперативная память 6 ГБ DDR3 SDRAM Corsair 1600 МГц;
    • жесткий диск WD Caviar SE WD1600JD 160 ГБ SATA;
    • блок питания Tagan TG900-BZ 900 Вт.
  • операционная система Windows 7 64-битная; DirectX 11;
  • монитор Dell 3007WFP (30″);
  • драйверы ATI версии Catalyst 11.6; Nvidia версии 275.33.

VSync отключен.

Результаты тестов: сравнение производительности

В качестве инструментария мы использовали:

  • Far Cry 2 (Ubisoft) — DirectX 10.0, shaders 4.0 (HDR), для тестирования использовалась утилита из комплекта игры (уровень Middle). Все настройки выставлены на максимальное качество.
    Благодарим компанию Nvidia за предоставление лицензионного продукта.

  • Unigine Tropics Benchmark 1.3 (Unigine) — DirectX 10.0, скачать здесь. Настройки тестирования — High.
    Хотим отдельно поблагодарить коллектив компании Unigine и лично Александра Запрягаева за помошь в настройках работы бенчмарка.

  • 3DMark 11 (FutureMark) — DirectX 11.0, настройки тестирования — Performance.

  • Aliens vs. Predator (2010) (Rebellion/SEGA), DirectX 11.0, настройки тестирования — Very High, запуск бенчмарка из меню.

  • Crysis Warhead (Crytek/EA), DirectX 10.0, (батник и демо для запуска), настройки тестирования — Very High, используется уровень Cargo.
    Благодарим компанию Nvidia за предоставление лицензионного продукта.

  • Formula 1 (2010) (Codemasters) — DirectX 11.0, настройки тестирования — Ultra High (запуск бенчмарка: formulaone.exe -benchmark example_benchmark.xml).
    Благодарим компанию Nvidia за предоставление лицензионного продукта.

  • Unigine Heaven Benchmark 2.5 Pro (Unigine) — DirectX 11.0, скачать здесь. Настройки тестирования — High.
    Хотим отдельно поблагодарить коллектив компании Unigine и лично Александра Запрягаева и Дениса Шергина за предоставление бенчмарка и помошь в настройках работы.

  • Colin McRae: DiRT2 (Codemasters) — DirectX 11.0, настройки тестирования — Ultra High (запуск бенчмарка: dirt2.exe -benchmark example_benchmark.xml).
    Благодарим компанию AMD за предоставление лицензионного продукта.

  • Metro 2033 (4A Games/THQ) — DirectX 11.0, настройки тестирования — Super High, PhysX отключен (запуск бенчмарка в самой игре в виде отдельного файла).

  • Just Cause 2 (Avalanche Studios/Eidos Interactive) — DirectX 10.0, настройки тестирования — Super High (запуск бенчмарка в самой игре в настройках).
    Благодарим компанию Nvidia за предоставление лицензионного продукта.

Читатели, которые хорошо разбираются в 3D-видеокартах, смогут сделать выводы самостоятельно, посмотрев на результаты, представленные на диаграммах далее. А для новичков и тех, кто только-только занялся вопросом выбора видеокарты, мы сделаем некоторые пояснения.

Есть смысл ознакомиться с нашими краткими справочниками по семействам современных видеокарт и процессоров, на основе которых они выпускаются. Следует отметить частоты работы, поддержку современных технологий (шейдеры), а также конвейерную архитектуру.

Справочник по AMD Radeon

Справочник по Nvidia Geforce

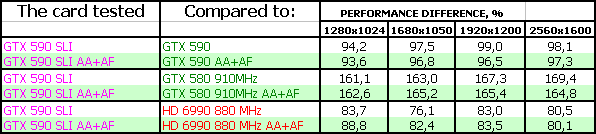

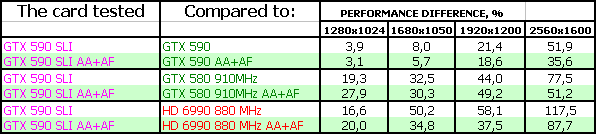

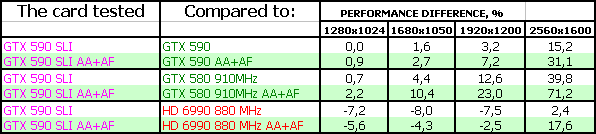

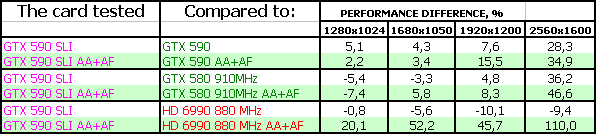

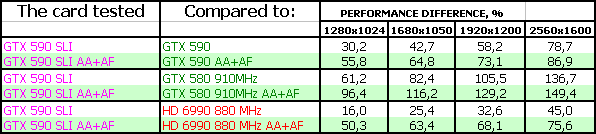

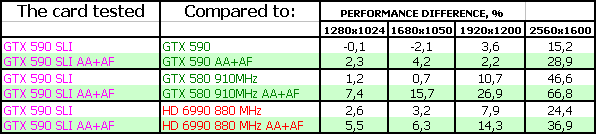

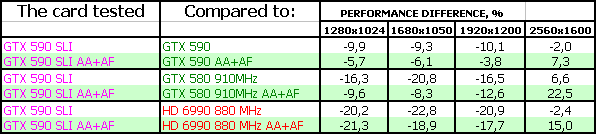

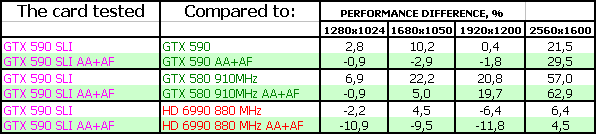

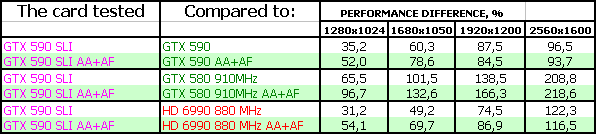

Теперь посмотрим на тесты. Вначале обратим внимание на GTX 590, и не просто на него, а на работу двух таких карт в режиме SLI, ведь в этом — изюминка данного материала (по самой GTX 590 мы уже написали весьма детальный обзор, добавить к нему нечего).

Что касается GTX 560 AMP!, то сильно повышенные частоты работы этой карты привели к тому, что продукт получил производительность примерно на 2-3% ниже Geforce GTX 560 Ti, то есть можно с определенной погрешностью сказать, что они равны. Поэтому отдельно я не привожу эти данные, читатель может посмотреть результаты GTX 560 Ti и сделать свои выводы сам.

  1. Unigine Tropics Benchmark

  2. Far Cry 2

  3. Unigine Heaven Benchmark DirectX 11.0

  4. Aliens versus Predator (2010)

  5. Crysis Warhead, Cargo

  6. Formula 1 (2010)

  7. 3DMark 11 Graphics Marks

  8. Colin McRae: DiRT2

  9. Metro 2033

  10. Just Cause 2

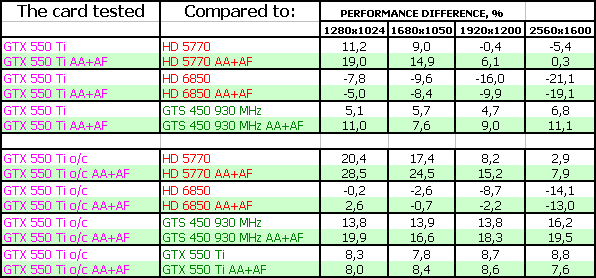

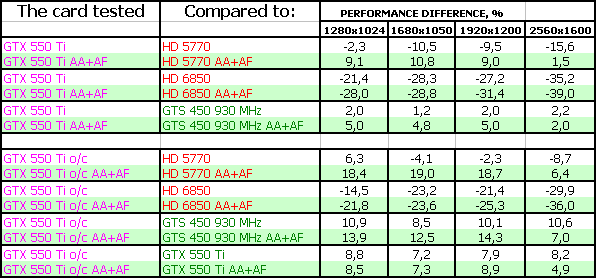

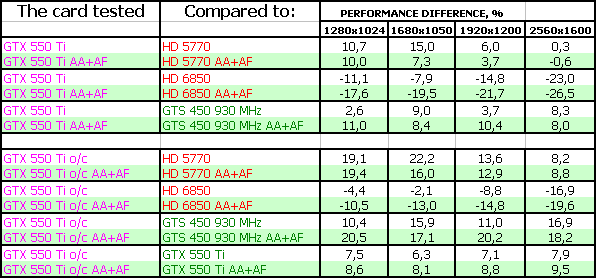

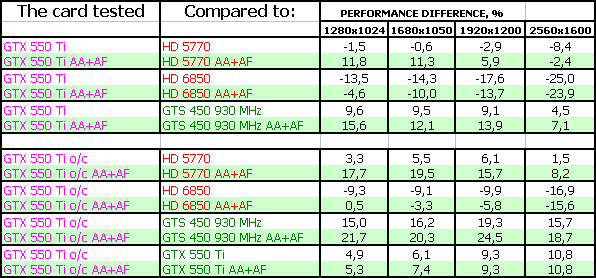

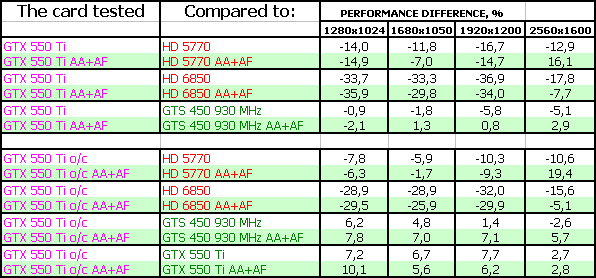

А вот для того, чтобы оценить GTX 550 Ti, работающий также на сильно повышенных частотах, я приведу данные из нашего апрельского анализа аналогичной по параметрам карты Gainward — велосипед мы тут изобретать не станем.

  1. Unigine Tropics Benchmark

  2. Far Cry 2

  3. Unigine Heaven Benchmark DirectX 11.0

  4. Aliens versus Predator (2010)

  5. Crysis Warhead, Cargo

  6. Formula 1 (2010)

  7. 3DMark 11 Graphics Marks

  8. Colin McRae: DiRT2

  9. Metro 2033

  10. Just Cause 2


Выводы

Вначале разберем GTX 590 SLI. Ну что, кто готов отдавать от 1200 до 1600 долларов США за такой тандем? Конечно же, сильный прирост есть только в тех тестах, где общая производительность не упирается в системные ресурсы, и где даже 2 такие карты (суммарно 4 ядра) нагружаются очень сильно. Разумеется, имеет смысл обращать внимание только на самые высокие разрешения (от 1920×1200 и выше). Глупо приобретать такую мощную видеоподсистему и использовать в низких разрешениях, где CPU не будет успевать за видеокартами.

В целом кажется, что такая цена за два GTX 590 совершенно неоправданна (не зря такой тандем в наших рейтингах полезности занимает последние позиции), однако не забываем об энтузиастах, которым подчас неважна цена — лишь бы иметь все самое мощное и передовое. Наверно, их вышеприведенные цифры впечатлят. Надеемся, эти цифры заодно объяснят, что играть надо только в современные игры на максимально возможном качестве и с включением АА и АФ — иначе все упрется в мощность процессора, и получим то, что есть, например, в Far Cry 2.

Zotac Geforce GTX 590 2×1536 МБ 2×384-битной GDDR5 PCI-E — копия эталонной карты, поэтому дополнительно про нее сказать нечего. Все, что было сказано в базовом материале, справедливо и тут.

Zotac Geforce GTX 560 AMP! Edition 1024 МБ 256-битной GDDR5 PCI-E — просто феноменальный разгон привел к тому, что производительность ускорителя практически достигла уровня GTX 560 Ti, а цена новинки ниже. Хотя последние наши рейтинги показывают, что по соотношению цены и скорости первые места незыблемо держат продукты серий Radeon HD 68xx и младшие HD 69хх, данному продукту Zotac, возможно, удастся влезть на вершину, потеснив своих конкурентов. Все будет зависеть от цены, конечно. В целом карта произвела положительное впечатление, и полный восторг испытать мешают лишь высокий нагрев ядра и некоторый шум СО :-)

Zotac Geforce GTX 550 Ti AMP! Edition 1024 МБ 192-битной GDDR5 PCI-E — продукт обладает точно такими же частотами, как и ранее рассмотренный аналог Gainward, поэтому нового мы тут ничего не придумаем. Это удачное исполнение GTX 550 Ti, поскольку ускоритель имеет очень высоко поднятые частоты (по ядру 1000 МГц против номинальных 900 МГц), и при этом СО охлаждает ядро очень эффективно и практически бесшумно. Что касается успехов в плане производительности, то эта карта часто догоняет Radeon HD 5770 и даже превосходит его (особенно в тестах с тесселяцией). Как обычно, все будет решать цена: смотрим ее и делаем выбор. Пока же в сегменте 180—200 долларов США самым «полезным» является Radeon HD 6850.

Окончательное решение, как обычно, принимать нашим читателям. Мы лишь даем информацию о рассмотренном продукте, но не делаем прямых указаний по выбору того или иного изделия.

По результатам исследования мы награждаем в номинации «Оригинальный дизайн» (за август 2011 года) карты:

  • Zotac Geforce GTX 550 Ti AMP! Edition 1024 МБ 192-битной GDDR5 PCI-E
  • Zotac Geforce GTX 560 AMP! Edition 1024 МБ 256-битной GDDR5 PCI-E



Средняя текущая цена (количество предложений) в московской рознице:
Рассматриваемые карты Конкуренты
GTX 550 Ti — $237(1) HD 5770 — $171(на 11.01.16)
GTX 550 Ti — $237(1) HD 6850 — $145(на 11.01.16)
GTX 550 Ti — $237(1) GTS 450 — $153(на 11.01.16)
GTX 550 Ti — $237(1) HD 5750 — $158(на 11.01.16)
GTX 560 — $107(9) HD 6850 — $145(на 11.01.16)
GTX 560 — $107(9) GTX 460 1 ГБ — Н/Д(0)
GTX 560 — $107(9) HD 6870 — $94(4)
GTX 590 — Н/Д(0) HD 6990 — Н/Д(0)
GTX 590 — Н/Д(0) GTX 580 — $524(на 11.01.16)
GTX 590 — Н/Д(0) 2×GTX 570 — 2×$458(на 11.01.16)


Благодарим компанию Zotac Russia
и лично Надежду Дымову
за предоставленные на тестирование видеокарты

Блок питания для тестового стенда предоставлен компанией Tagan

Корпус ThermalTake 8430 для тестового стенда предоставлен компанией 3Logic

Монитор Dell 3007WFP для тестовых стендов предоставлен компанией Nvidia
