ИБП Centralion: модели Blazer 800, Smart Centra Plus 800, Titan 1K




Как и в случае с ИБП SVEN, в этот раз мы решили провести «комплексный» тест трех предоставленных моделей Centralion, две из которых являются, согласно используемой нами классификации, линейно-интерактивными источниками бесперебойного питаний, третья, Titan 1K — онлайновый ИБП.

Внешний вид и комплект поставки

Комплект поставки у всех трех моделей практически стандартный за некоторыми исключениями:

  • ИБП
  • Шнур COM-порта
  • Кабель питания ИБП
  • Документация
  • Кабель для подключения нагрузки — у моделей Blazer 800, Smart Centra Plus 800
  • CD с ПО (Commander Pro)

Все три модели имеют стандартную, «классическую» для ИБП вертикального размещения компоновку; количество органов управления у каждой модели свое:

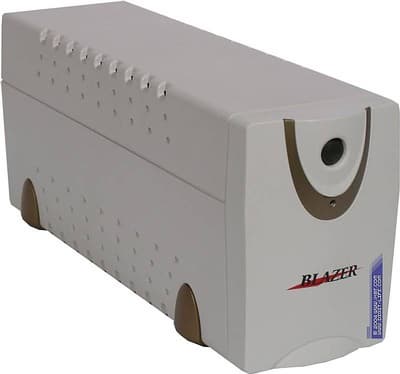

Centralion Blazer 800:

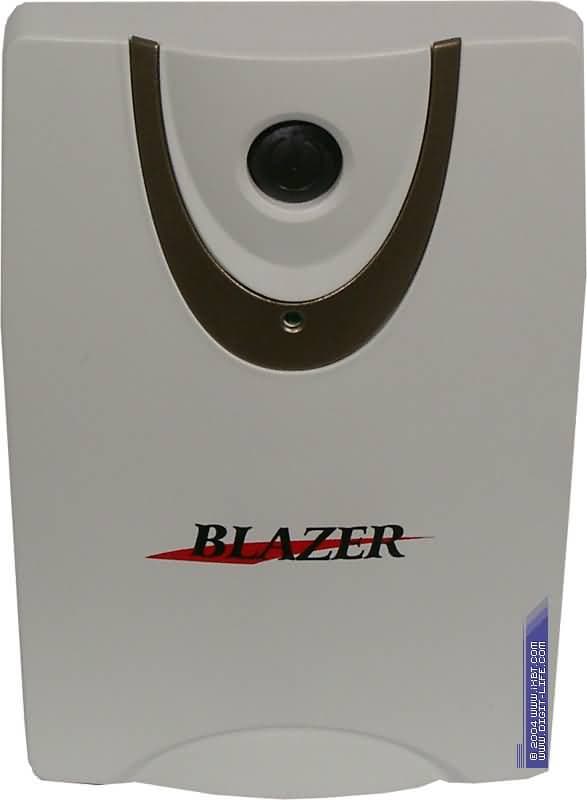

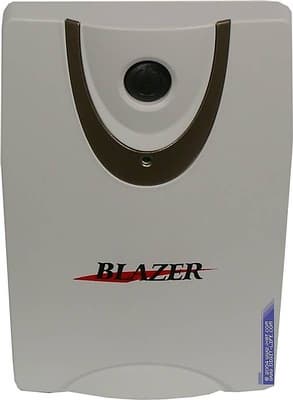

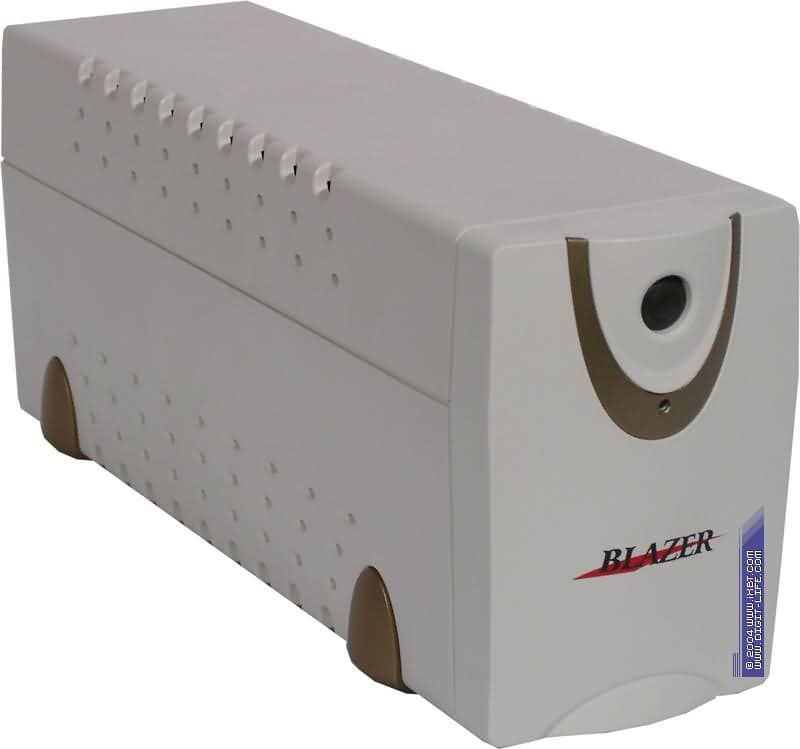

На передней панели — только кнопка включения/выключения ИБП, индикатор наличия питания устройства.

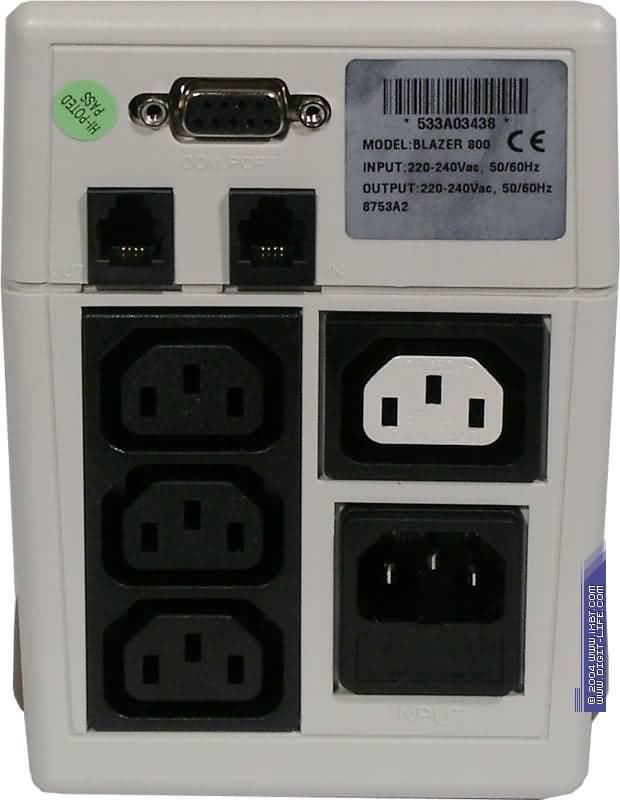

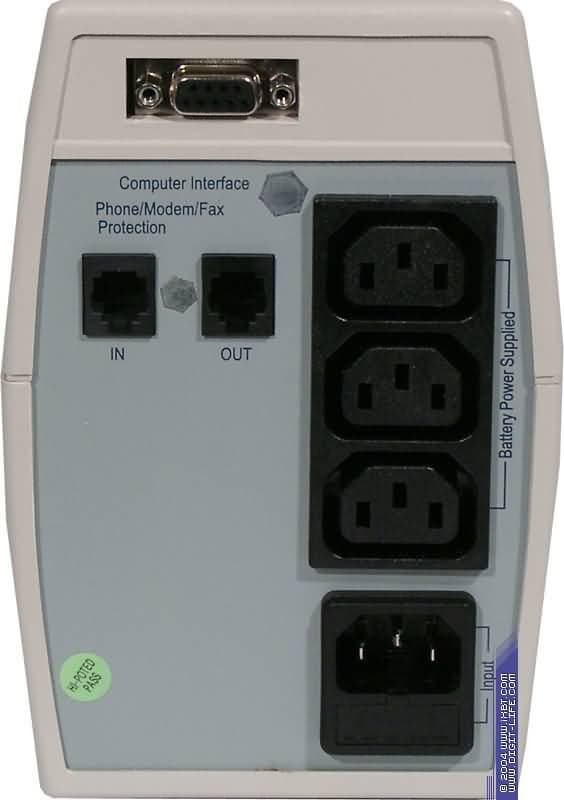

Задняя панель ничем особенно не отличается от панелей других аналогичных решений: коммуникационный порт для управления ИБП, 4 розетки для подключения нагрузки (из них одна, помеченная белой краской, обеспечивает только фильтрацию), пара разъемов для подключения телефонного кабеля, собственно разъем питания устройства.

Боковые панели «украшены» вентиляционными отверстиями пассивного охлаждения ИБП.

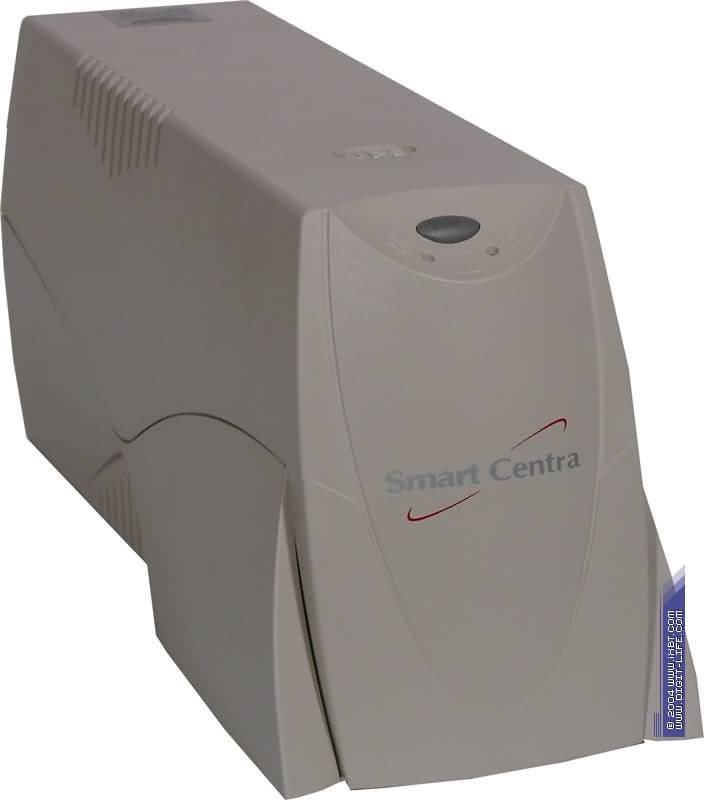

Centralion Smart Centra Plus 800

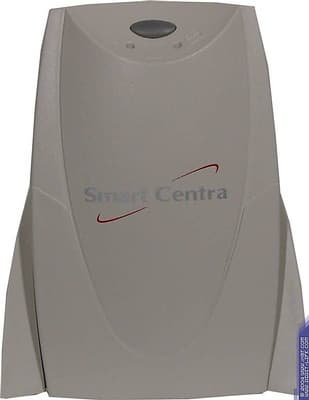

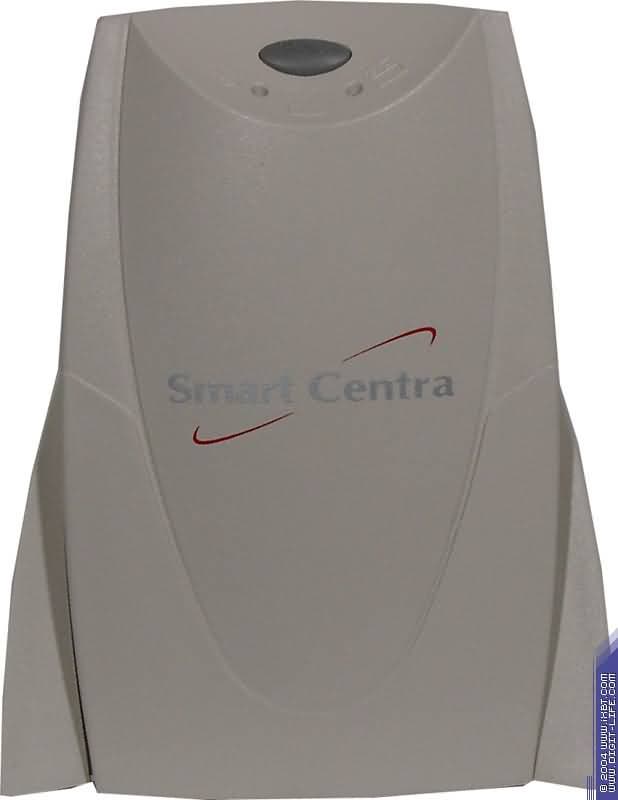

Еще один вариант «минималистской» панели управления, но с оригинальным внешним видом.Итак, кнопка включения/выключения устройства и две лампочки-индикатора: питания от сети (зеленого цвета) и питания от аккумулятора (красного цвета)

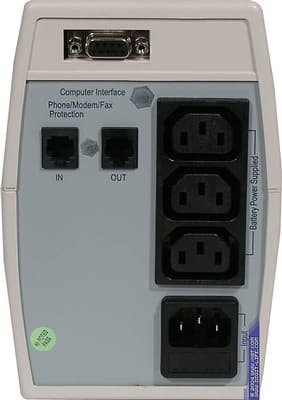

Стандартная раскладка: три розетки для подключения нагрузки, коммуникационный порт RS-232, пара розеток для подключения телефонного шнура и розетка подключения питания ИБП.

Необычное «расширение» передней панели ИБП обеспечивает ему дополнительную устойчивость.

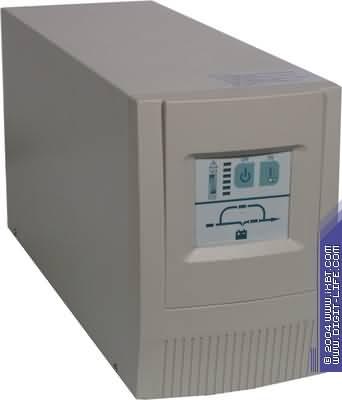

Centralion Titan 1K

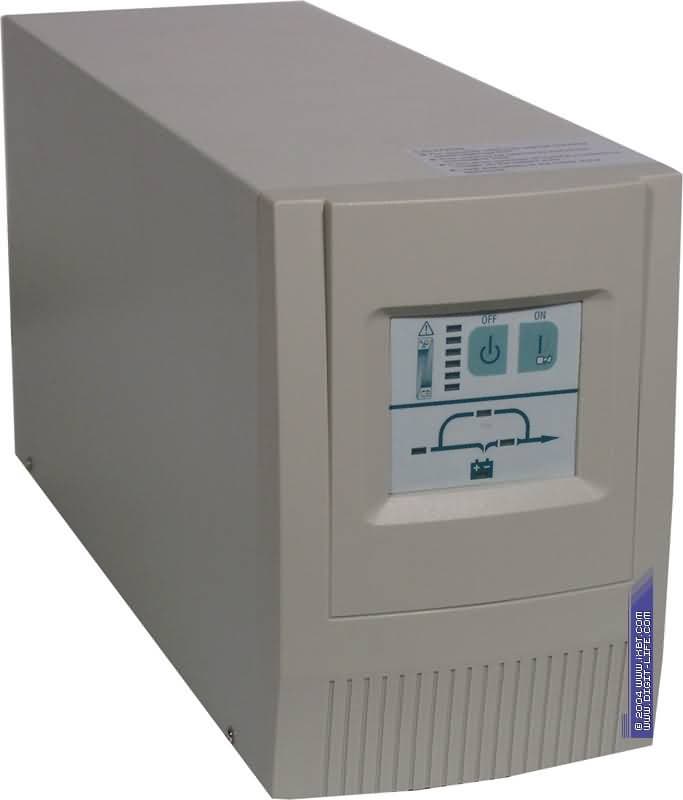

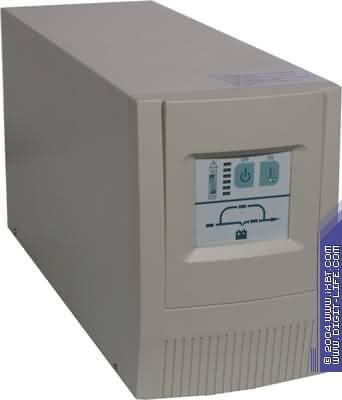

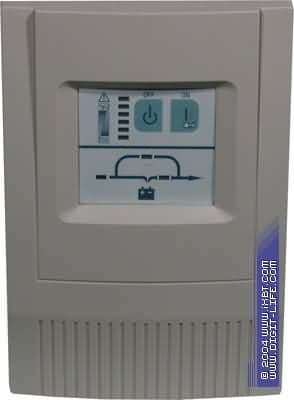

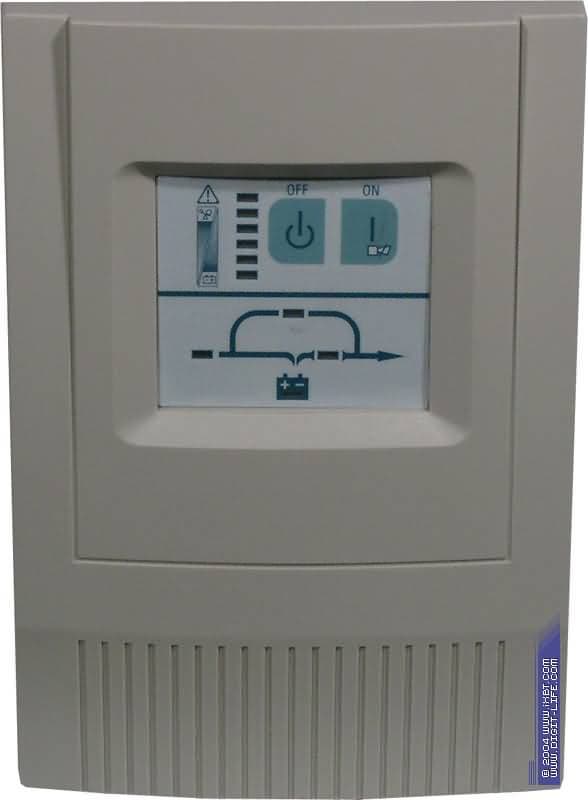

Вполне «взрослая» панель, характерная для большинства онлайновых ИБП — на ней отражается максимум информации о работе устройства: 6-секционный индикатор разряда акуумулятора/перегрузки, две разнесенные кнопки включения и выключения ИБП, схематичное изображение тракта подачи напряжения.

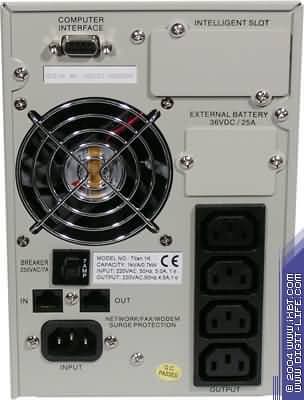

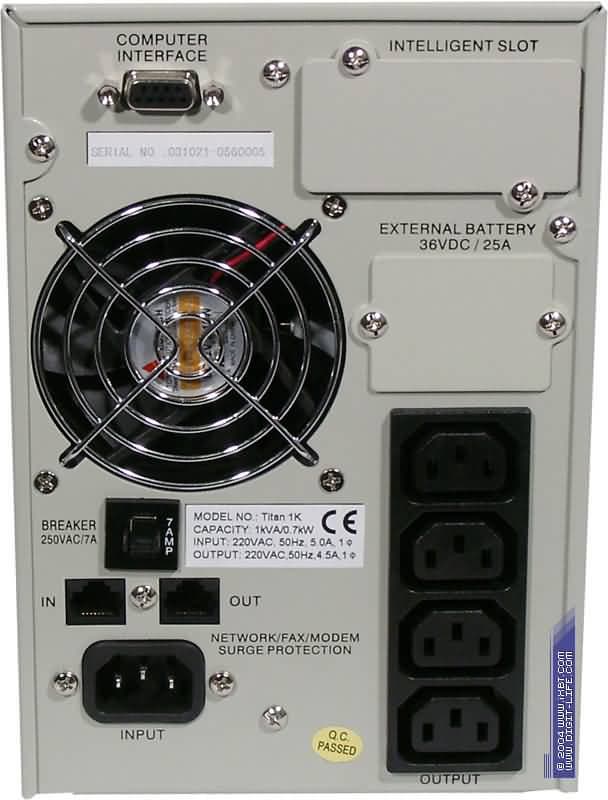

На задней панели — 4 розетки для подключения нагрузки, разъем подключения ИБП к питающей сети, пара разъемов RJ-45 (а не RJ-11, как в первых двух моделях), коммуникационный порт, гнездо для подключения внешнего батарейного блока, прерыватель внутренней цепи ИБП, слот для установки SNMP-адаптера.

Программное обеспечение

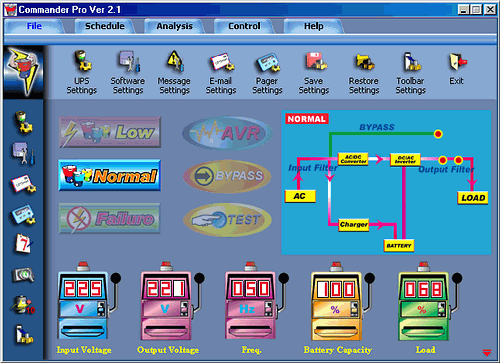

Поставляемое с ИБП ПО — Commander Pro, точно такое же, как у ИБП Ippon Back Power Pro 600, поэтому подробно рассматривать его не будем. Единственное, что хотелось бы отметить: ПО позволило управлять Titan 1K, корректно определив его тип (см. схематическое изображение ИБП), хотя и не смогло определить модель устройства.

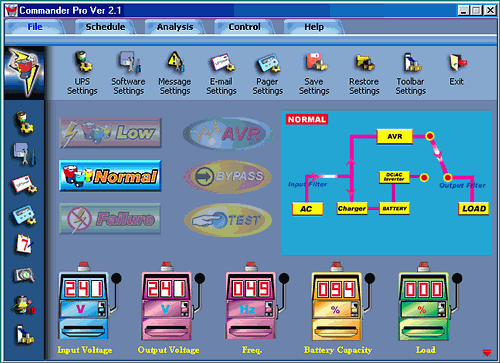

Сравните с тем, что изображалось для ИБП Ippon:

Измерения

Centralion Blazer 800:

Как отмечено производителем в паспорте на устройство, ИБП выдерживает изменение входного напряжения (без переключения на аккумуляторы) в пределах 162-268 В (номинальное напряжение 220 В) при частоте 47-63 Гц. Выходные параметры напряжения: 220 В в обычном режиме, 220 В±10% — при питании от аккумулятора, выходная частота — 50/60 Гц (устанавливается автоматически), при работе от аккумулятора — 50/60 Гц±1 Гц.

Начнем с понижения. При понижении напряжения устройство переходит на питание нагрузки от аккумулятора при 164 В, в это время напряжение, приходящее на нагрузку — 212 В; переход снова на «прямую» запитку от сети, (т.е. отключение от аккумулятора) происходит при повышении напряжения до 167 В), в это время напряжение, приходящее на нагрузку — 191 В.

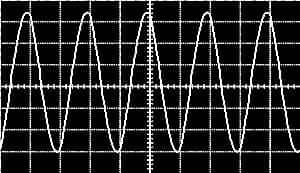

Выходное напряжение ИБП (220 В, на входе ИБП — 220 В)

При постепенном понижении входного напряжения, ИБП начинает первую ступень преобразования напряжения при достижении 197 В (в этот момент на нагрузку приходит напряжение 235 В); начинаем повышение входного напряжения и определяем, что преобразование прекращается при 204В, в этот момент напряжение, приходящее на нагрузку — 204 В.

Вторая ступень преобразования напряжения отсутствует.

Начинаем повышать напряжение. ИБП начинает понижать выходное напряжение при входном напряжении 242 В (на нагрузку приходит напряжение 200 В); начинаем понижать входное напряжение. Преобразование прекращается при достижении отметки 238 В.

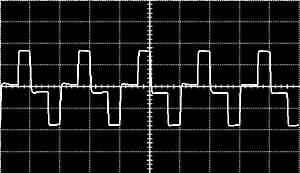

А теперь отключим кабель питания ИБП от ЛАТР и заставим объект эксперимента питать нагрузку только от аккумулятора (мощность нагрузки — 387 Вт, что составляет 80% от максимальной для устройства — ф=0,6).

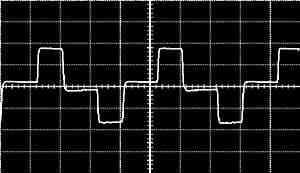

ИБП выдает на нагрузку 224 В

Входное напряжение Выходное напряжение
164 212
167 191
197 230
220 220
242 200
252 209

При 100% заряда аккумуляторов ИБП проработал с нагрузкой 80% 2 минуты 37 секунд, после чего потребовалась зарядка аккумулятора в течение 7 часов 25 минут.

Centralion Smart Centra Plus 800

Для начала упомянем позиционирование устройства. ИБП Centralion Smart Centra Plus предназначены для работы с персональными компьютерами, рабочими станциями, маломощными серверами, а также офисным и другим оборудованием с импульсными источниками питания и призваны защищитить устройства от изменения параметров питающего напряжения, устранить высокочастотные шумы и кратковременные всплески. При переходе в батарейный режим выходное напряжение представляет собой ступенчатую аппроксимацию синусоиды.

Как отмечено производителем в паспорте на устройство, ИБП выдерживает изменение входного напряжения (без переключения на аккумуляторы) в пределах 154-286 В (номинальное напряжение — 230 В) при частоте 50/60 Гц± 5% (автопереключение). Выходные параметры напряжения: 220 В в обычном режиме, 230 В±3% — при питании от аккумулятора, выходная частота — 50/60 Гц в обычном режиме, при работе от аккумулятора — 50/60 Гц ± 1%.

Блок AVR автоматически повышает выходное напряжение на 12,5% от входного, если входное составляет -14 ~ -27% от номинала
Автоматически понижает выходное напряжение на 12,5% от входного, если входное составляет +10 ~ +22% от номинала

Начнем с понижения. При понижении напряжения устройство переходит на питание нагрузки от аккумулятора при 168 В, в это время напряжение, приходящее на нагрузку — 213 В; переход снова на «прямую» запитку от сети, (т.е. отключение от аккумулятора) происходит при повышении напряжения до 171 В), в это время напряжение, приходящее на нагрузку — 194 В.

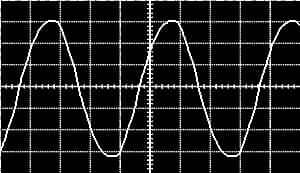

Выходное напряжение ИБП (220 В, на входе ИБП — 220 В)

При постепенном понижении входного напряжения, ИБП начинает первую ступень преобразования напряжения при достижении 198 В (в этот момент на нагрузку приходит напряжение 231 В); начинаем повышение входного напряжения и определяем, что преобразование прекращается при 207 В, в этот момент напряжение, приходящее на нагрузку — 207 В.

Вторая ступень преобразования напряжения отсутствует.

Начинаем повышать напряжение. ИБП начинает понижать выходное напряжение при входном напряжении 242 В (на нагрузку приходит напряжение 204 В); начинаем понижать входное напряжение. Преобразование прекращается при достижении отметки 234 В, в это время на нагрузку приходит 234 В.

А теперь отключим кабель питания ИБП от ЛАТР и заставим объект эксперимента питать нагрузку только от аккумулятора (мощность нагрузки — 387 Вт, что составляет 80% от максимальной для устройства — ф=0,6).


ИБП выдает на нагрузку 219 В

Входное напряжение Выходное напряжение
168 213
198 231
207 207
220 220
234 234
242 204

При 100% заряда аккумуляторов ИБП проработал с нагрузкой 80% 3 минуты 49 секунд, после чего потребовалась зарядка аккумулятора в течение 8 часов 12 минут.

Centralion Titan 1K

ИБП этой серии предназначены для работы с серверами и другим критичным оборудованием с импульсными и трансформаторными источниками питания; переход на питание нагрузки от аккумулятора происходит мгновенно. Выходное напряжение представляет собой «чистую» синусоиду.

Как отмечено производителем в паспорте на устройство, ИБП выдерживает изменение входного напряжения в пределах 80-300 В (номинальное напряжение 220 В) при частоте 46-54 Гц. Выходные параметры напряжения: номинальное в обычном режиме (выбирается автоматически), 220/230/240 В±2% — при питании от аккумулятора, выходная частота — соответствует входной в обычном режиме, при работе от аккумулятора — 50 Гц±2%.

Начнем с понижения. При понижении напряжения устройство переходит на питание нагрузки от аккумулятора при 120 В, в это время напряжение, приходящее на нагрузку — 217 В; переход снова на «прямую» запитку от сети, (т.е. отключение от аккумулятора) происходит при повышении напряжения до 134 В), в это время напряжение, приходящее на нагрузку — 217 В.

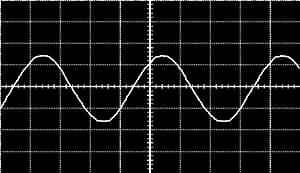

Выходное напряжение ИБП (217 В, на входе ИБП — 0 В)
Входное напряжение Выходное напряжение
120 217
220
250

При 100% заряда аккумуляторов ИБП проработал с нагрузкой 480 Вт 10 минут 12 секунд, после чего потребовалась зарядка аккумулятора в течение 4 часов 17 минут.

Паспортные данные

  Centralion Blazer 800
Мощность, ВА 800
Входные параметры
Напряжение, В 220
Диапазон напряжения 162 ~ 268
Частота, Гц 47 ~ 63
Выходные параметры
Напряжение, В 220 ± 10%
Частота, Гц 50/60 ± 1%
Форма выходного напряжения Ступенчатая аппроксимация синусоиды
Батареи
Тип Свинцово-кислотные, необслуживаемые
Время работы (мин) на батареях (половинная нагрузка) 8
Время подзарадки, ч 8 до 90% после полной разрядки
Индикация
Сеть — зеленый, Батарейный режим — мигающий зеленый
Звуковой сигнал
Батарейный режим, низкий уровень зарядки батарей, перегрузка, неисправность
Защита
Повышенное/пониженное напряжение, перегрузка/короткое замыкание, подавление всплесков и помех
Физические параметры
Габариты (ШхВхГ), мм 330 × 100 × 140
Масса нетто, кг 6,5
Условия работы, окружающая среда
Температура, °C 0..40
Влажность 0-90% без конденсации
Уровень шума, дБ 1м менее 40
Интерфейс
RS-232 (Windows 95/98/NT/2000/ME, Novell, Linux)
Программное обеспечение
UPS COMMANDER PRO

  Centralion Smart Centra Plus 800
Мощность, ВА 800
Входные параметры
Напряжение, В 230
Диапазон напряжения ± 30% от номинального значения (154...286 В)
Частота, Гц 50/60 ± 5% (автопереключение)
Выходные параметры
Напряжение Аппроксиматичное синусоидальное,
(на батареях) входное номинальное ±3%
Частота, Гц 50/60 ± 1% (аналогичная входной частоте)
Регулировка напряжения Автоматически повышает выходное напряжение на 12.5% от входного, если входное составляет -14%...-27% от номинала
Автоматически понижает выходное напряжение на 12.5% от входного, если входное составляет  +10%...+22% от номинала
Выходные розетки 3
Батареи
Время переключения в батарейный режим, мс менее 3
Тип Свинцово-кислотные, необслуживаемые
Время подзарадки, ч 3-5 до 90% после полной разрядки
Индикация
Сетевое напряжение в норме, батарейный режим, выход из строя аккумуляторных батарей, перегрузка
Звуковой сигнал
Батарейный режим, низкий уровень зарядки батарей, перегрузка
Защита
Повышенное/пониженное напряжение, перегрузка/короткое замыкание, подавление всплесков и помех, EMI/FRI фильтр
Физические параметры
Габариты, мм 345 × 120 × 160
Масса нетто, кг 7
Условия работы, окружающая среда
Температура, °C 0..40
Влажность 0-90% без конденсации
Уровень шума, дБ 1м менее чем 35 в нормальном и батарейном режимах
Коммуникационный порт
RS-232 (Win9x, WinNT, Win2000, NOVELL, LINUX)
Программное обеспечение
UPS COMMANDER PRO

  Centralion Titan, 1 кВа
Мощность, ВА 1000
Входные параметры
Напряжение, В 220
Диапазон напряжения 80...300
Частота, Гц 46 ~ 54
Кол-во фаз Однофазный с заземлением
Коэффициент мощности >=0.95
Выходные параметры
Напряжение (на батареях) синусоидальное 220 / 230 / 240 ± 2%
Частота, Гц 46 ~ 54
50 ± 2% (батарейный режим)
Батареи
Время работы от батарей при полной нагрузке, мин. > 5
Спецификация 3 × 12В7Ач
Тип Свинцово-кислотные, необслуживаемые
Время подзарядки до уровня 90%, часов 5
Напряжение зарядки 41.1Vdc ± 0.6V
Время перехода
Пропадание или появление питания на входе 0
После перегрузки Автоматический переход из режима Bypass на инвертор
Индикация
Линия, инвертор, bypass. сбой, уровень нагрузки и перегрузка, ёмкость батарей
Звуковой сигнал
Низкий уровень зарядки батарей, перегрузка, сбой ИБП
Защита
Перегрузка Переход в режим Bypass
(>105% задержка 50с, >130% задержка 300 мс)
Короткое замыкание Автоматическое отсечение инвертора, затем переход в состояние сбоя без выходного напряжения
Пониженное / повышенное напряжение, перегревание
Габаритные размеры (Ш × В × Г), мм
  145 × 400 × 220
Вес нетто, кг
  13
Условия работы, окружающая среда
Температура, °C 0..40
Влажность 20-90% без конденсации
Уровень шума, дБ 1м менее чем 45 в нормальном и батарейном режимах
Коммуникационный порт
RS-232 Win9x, WinNT, Win2000, NOVELL, LINUX
SNMP (опция) Power management from SNMP management and web browser
Программное обеспечение
Smart UPS Monitoring Software


Оборудование для обзора предоставлено компанией Инлайн
