В начале этого года компания SVEN, известная на компьютерном рынке в основном как производитель акустики и периферийного оборудования, представила российскому потребителю свое новое направление — источники бесперебойного питания SVEN Power. Модельный ряд представлен двумя линейками — SVEN Power Pro и SVEN Power Pro+. Из предложенного разнообразия моделей мы выбрали и протестировали 2 модели SVEN Power Pro 1000 и SVEN Power Pro+ 1000.
Согласно используемой нами классификации, представленные модели являются линейно-интерактивными источниками бесперебойного питания, правда, несмотря на схожесть названий, позиционируются ИБП по-разному: модель Sven Pro 1000 — представитель корпоративных ИБП, предназначенных для защиты рабочих станций и серверов, с двумя аккумуляторами увеличенной емкости, вторая, Sven Pro+ 1000 — явно домашний вариант, для защиты персоналок, хотя может использоваться и для обеспечения бесперебойным питанием отдельных рабочих мест в офисах. Обе модели ИБП защищают подключаемое оборудование от основных неполадок с электропитанием: высоковольтных выбросов, электромагнитных и радиочастотных помех, понижений, повышений и полного исчезновения напряжения в электросети.
Внешний вид и комплект поставки
В комплект поставки каждой модели входят:
- Сам ИБП
- Управляющий шнур COM-порта
- Кабель для подключения нагрузки
- Кабель телефонной линии
- Документация
- CD с ПО

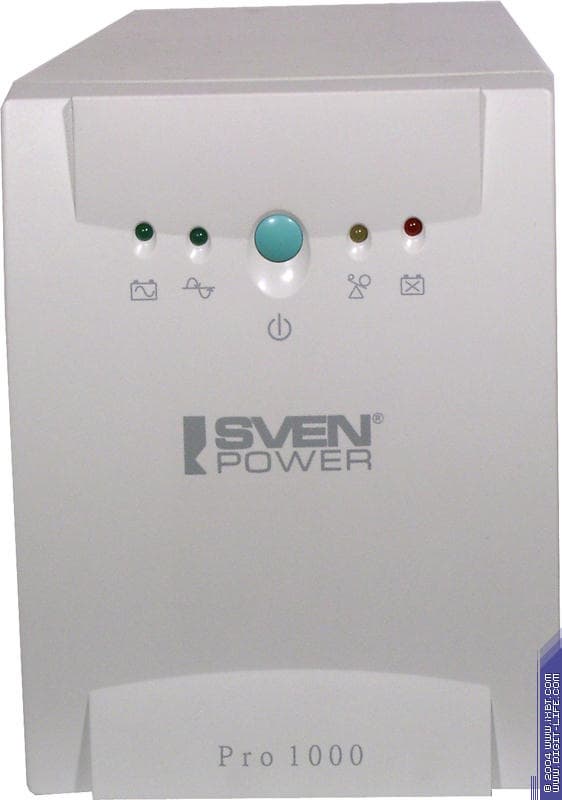

Как Sven Pro 1000 и Sven Pro+ 1000 имеют стандартную, «классическую» для ИБП вертикального размещения компоновку; на передней панели — кнопка включения/выключения/тестирования ИБП, четыре светодиодных индикатора: питание от сети, питание от аккумулятора, неисправность аккумулятора, перегрузка.

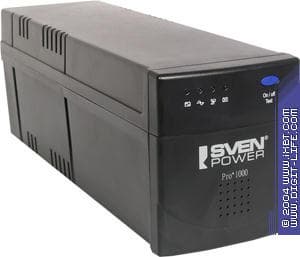

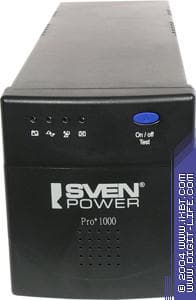

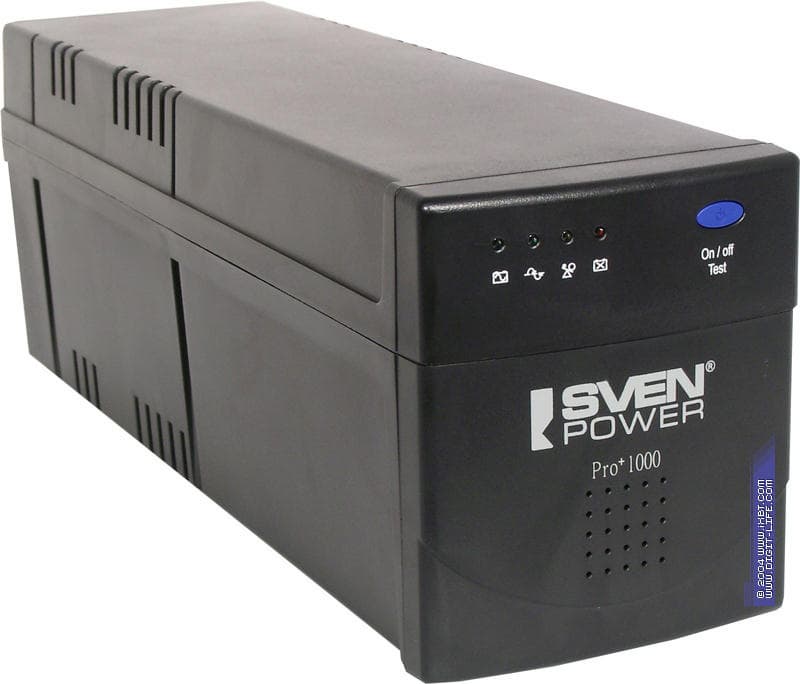

SVEN Pro+ 1000

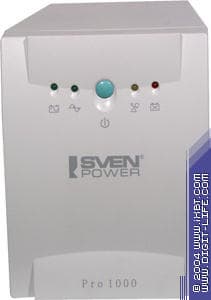

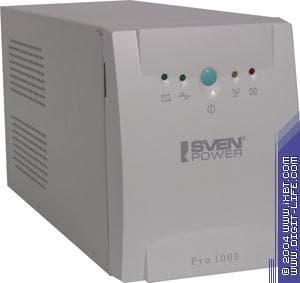

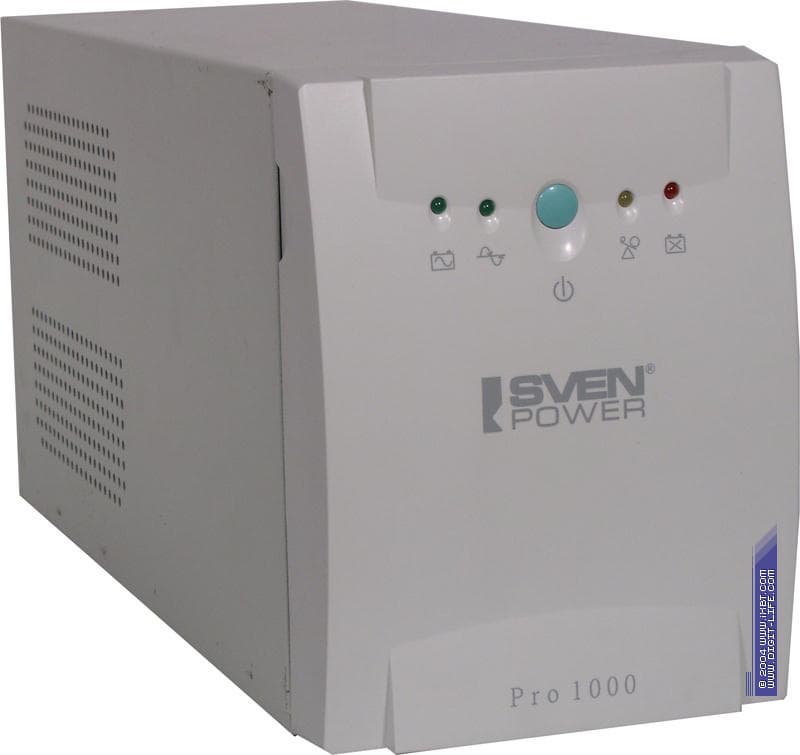

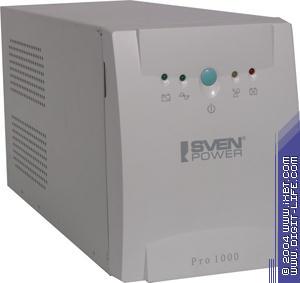

SVEN Pro 1000

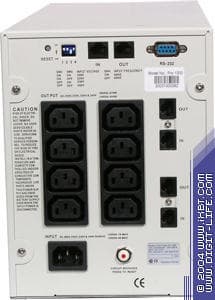

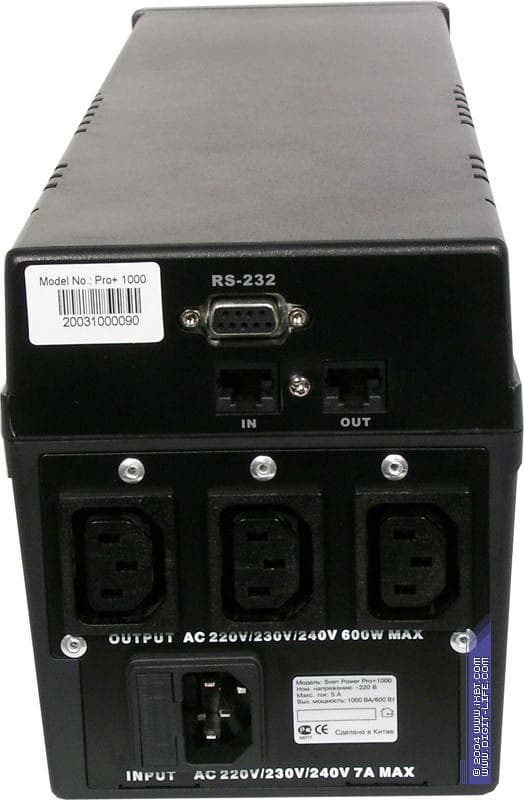

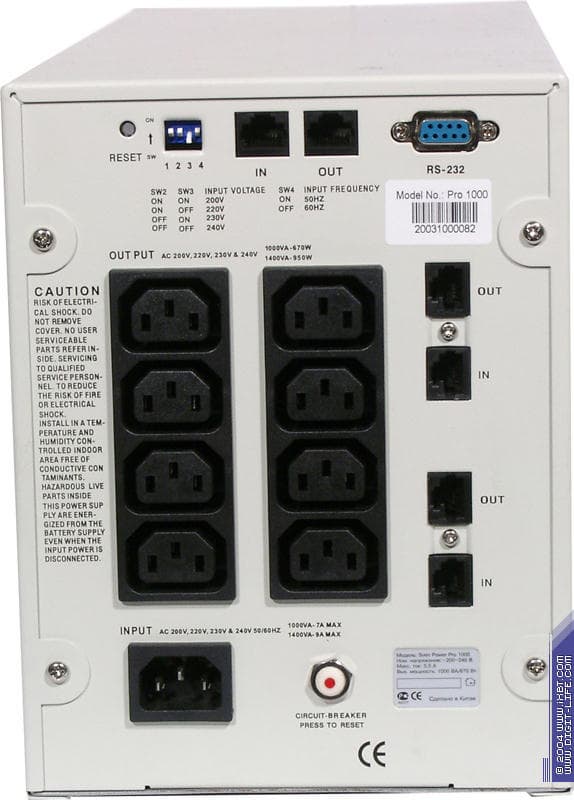

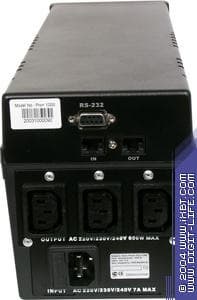

На задней панели расположены разъем RS-232 для подключения управляющего кабеля, один вход и выход RJ-45 (у старшей модели, Pro 1000, пар вход-выход три) для защиты входа сетевой карты от помех, розетки IEC-320 (три у модели Pro+ 1000 и восемь у Pro1000) для подключения нагрузки, розетка питания самого устройства. У Pro 1000, ко всему прочему, предусмотрена кнопка разрыва цепи, 4 DIP-переключателя, устанавливающие номинал входного напряжения, и кнопка сброса ИБП.
Программное обеспечение
Поставляемое с ИБП ПО — разработка китайской компании Richcomm, Power Manager версии 1.0, для всех версий Windows и для Linux. Несмотря на то, что в предоставленном варианте пока отсутствует русскоязычная часть (предлагается выбор между китаизированной и английской версиями), насколько нам известно, работа над локализацией ведется. Впрочем, даже те, кто не совсем уверен в своих знаниях английского, смогут разобраться с программой — все достаточно наглядно.

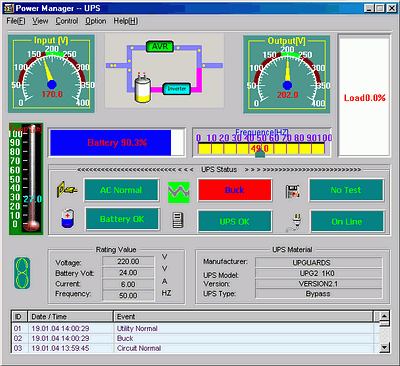

Основной экран программы

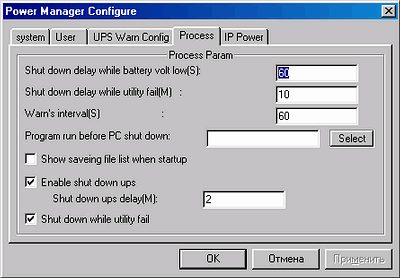

Окно настроек параметров отключения

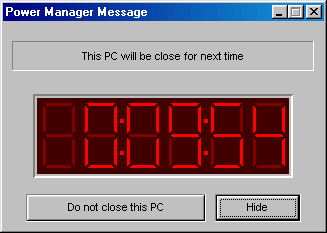

Предупреждение об отключении ПК
Измерения: SVEN Pro+ 1000
Как отмечено производителем в паспорте на устройство, ИБП выдерживает изменение входного напряжения (без переключения на аккумуляторы) в пределах 165-264 В (номинальное напряжение 220 В) при частоте 50/60±5%. При работе от аккумулятора блок AVR регулирует выходное напряжение в пределах от +10% (при понижении входного) до -15% (при повышени входного напряжения) от номинального напряжения, выходная частота изменяется в пределах ±1% от входной (определяется автоматически).
Начнем с понижения. При понижении напряжения устройство переходит на питание нагрузки от аккумулятора при 167 В, в это время напряжение, приходящее на нагрузку — 223 В; переход снова на «прямую» запитку от сети, (т.е. отключение от аккумулятора) происходит при повышении напряжения до 174 В), в это время напряжение, приходящее на нагрузку — 202 В.

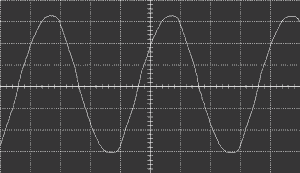

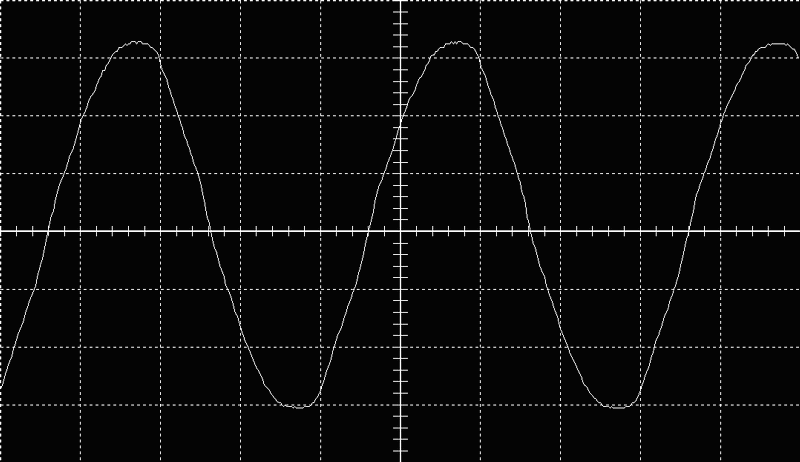

Выходное напряжение ИБП (223 В, на входе ИБП — 222 В)
При постепенном понижении входного напряжения, ИБП начинает первую ступень преобразования напряжения при достижении 197 В (в этот момент на нагрузку приходит напряжение 229 В); начинаем повышение входного напряжения и определяем, что преобразование прекращается при 202 В, в этот момент напряжение, приходящее на нагрузку — 205 В.
Вторая ступень преобразования напряжения отсутствует.
Начинаем повышать напряжение. ИБП начинает понижать выходное напряжение при входном напряжении 238 В (на нагрузку приходит напряжение 206 В); начинаем понижать входное напряжение. Преобразование прекращается при достижении отметки 229 В, в этот момент напряжение, приходящее на нагрузку, составляет 230 В.
А теперь отключим кабель питания ИБП от ЛАТР и заставим объект эксперимента питать нагрузку только от аккумулятора (мощность нагрузки — 230 Вт, что составляет около 39% от максимальной для устройства — ф=0,6).

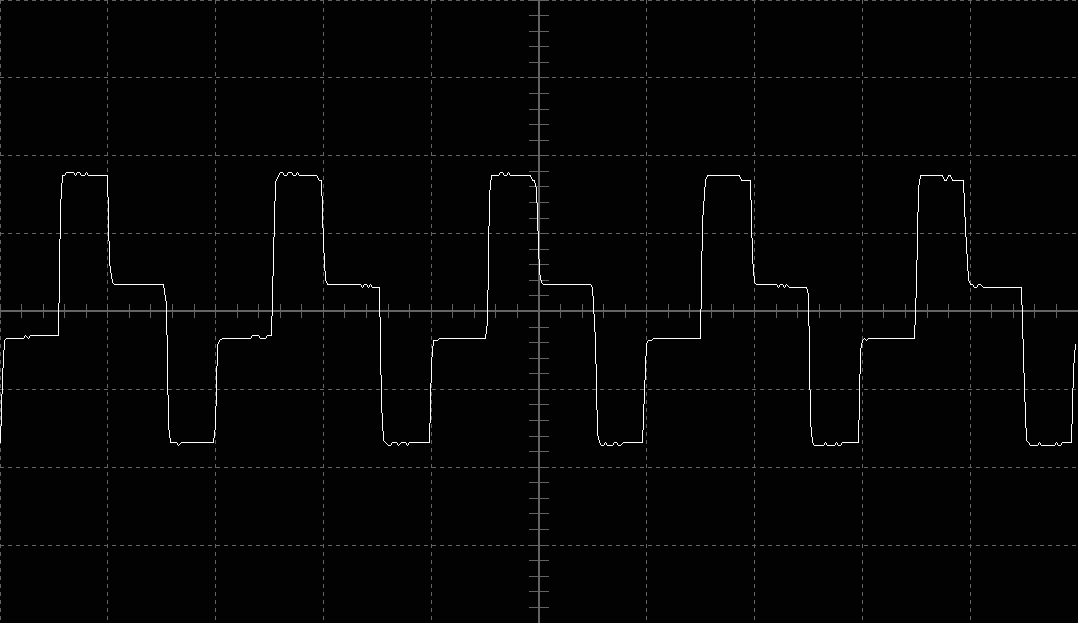

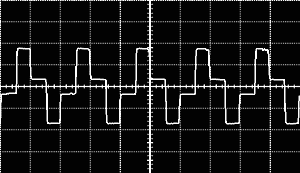

ИБП выдает на нагрузку 216 В
| Входное напряжение | Выходное напряжение |
| 167 | 223 |
| 174 | 202 |
| 197 | 229 |
| 222 | 223 |
| 229 | 230 |
| 238 | 206 |
| 253 | 220 |
ИБП автоматически отключился, когда емкость батарей составила 2,8% (по данным ПО), после этого потребовалась зарядка аккумулятора (без нагрузки) в течение 10 часов 7 минут.
При 100% заряда аккумуляторов ИБП проработал с нагрузкой 12 минут 29 секунд.
Измерения: SVEN Pro 1000
Как отмечено производителем в паспорте на устройство, ИБП выдерживает изменение входного напряжения (без переключения на аккумуляторы) в пределах 0-33% В от номинального (номинальное напряжение выставляется DIP-переключателями, доступные варианты: 200, 220, 230, 240 В) при частоте 50/60±5%. При работе от аккумулятора блок AVR регулирует выходное напряжение в пределах ±15% от номинального.
Начнем с понижения. При понижении напряжения устройство переходит на питание нагрузки от аккумулятора при 167 В, в это время напряжение, приходящее на нагрузку — 218 В; переход снова на «прямую» запитку от сети, (т.е. отключение от аккумулятора) происходит при повышении напряжения до 172 В), в это время напряжение, приходящее на нагрузку — 202 В.

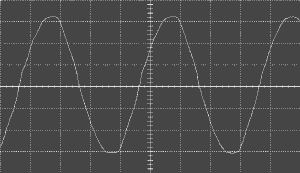

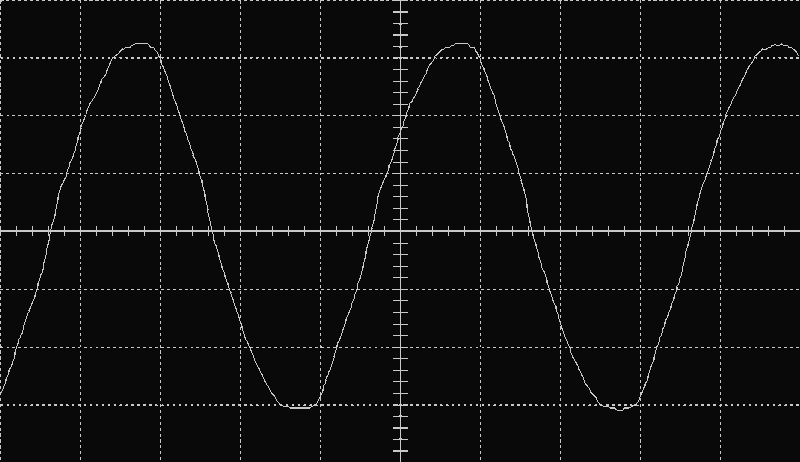

Выходное напряжение ИБП (221 В, на входе ИБП — 221 В)
При постепенном понижении входного напряжения, ИБП начинает первую ступень преобразования напряжения при достижении 190 В (в этот момент на нагрузку приходит напряжение 224 В); начинаем повышение входного напряжения и определяем, что преобразование прекращается при 196В, в этот момент напряжение, приходящее на нагрузку — 196 В.
Вторая ступень преобразования напряжения отсутствует.
Начинаем повышать напряжение. ИБП начинает понижать выходное напряжение при входном напряжении 236 В (на нагрузку приходит напряжение 207 В); начинаем понижать входное напряжение. Преобразование прекращается при достижении отметки 230 В, в этот момент напряжение, приходящее на нагрузку — 230 В.
А теперь отключим кабель питания ИБП от ЛАТР и заставим объект эксперимента питать нагрузку только от аккумулятора (мощность нагрузки — 230 Вт, что составляет около 12% от максимальной для устройства — ф=0,6).

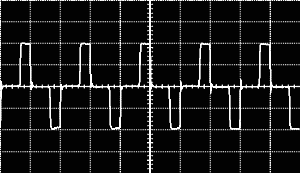

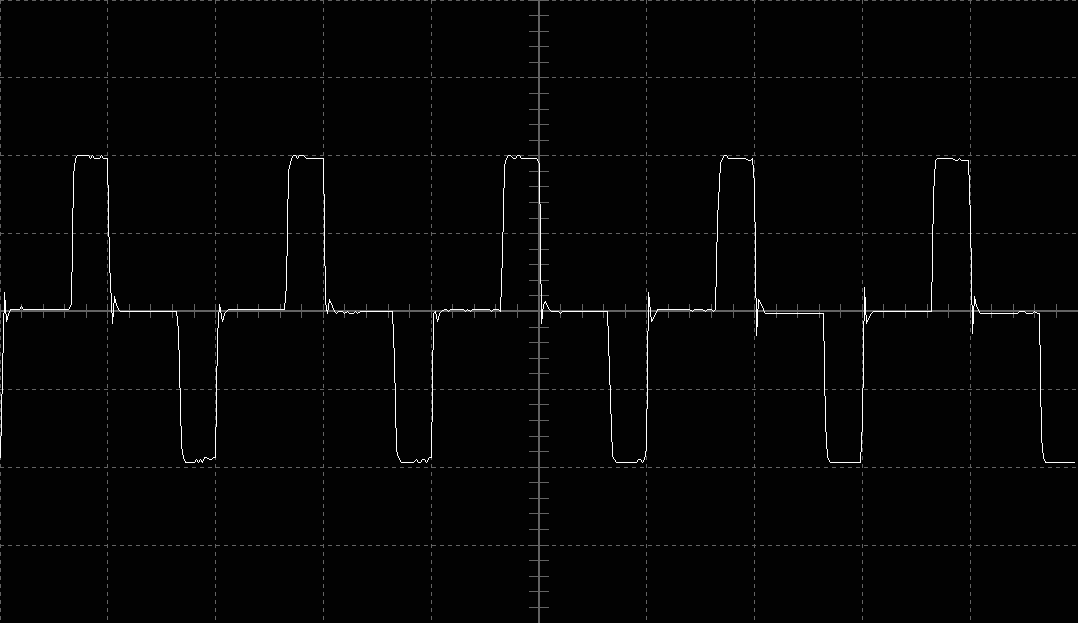

ИБП выдает на нагрузку 218 В
| Входное напряжение | Выходное напряжение |
| 167 | 218 |
| 172 | 202 |
| 190 | 224 |
| 196 | 196 |
| 221 | 221 |
| 236 | 207 |
| 230 | 230 |
ИБП автоматически отключился, когда емкость батарей составила 2,8% (по данным ПО), после этого потребовалась зарядка аккумулятора (без нагрузки) в течение 9 часов 18 минут.
При 100% заряда аккумуляторов ИБП проработал с нагрузкой 39 минут, 50 секунд — достаточно долгое время, поскольку модель оснащена новыми аккумуляторами увеличенной емкости.
Паспортные данные ИБП:
Sven Pro+ 1000
| Максимально допустимая нагрузка | 1000 ВА/600 Вт |
| Номинальное входное напряжение | 220 B |
| Выходные розетки (с питанием от батарей / с питанием от сети через фильтр) | 4/1 |
| Номинальная входная частота | 50 Гц, 60 Гц. Определяется автоматически |
| Допустимое входное напряжение | Номинальное входное напряжение ± 25% |
| Пределы входной частоты при работе от сети | Номинальная входная частота ± 5% |
| Выходное напряжение | Номинальное входное напряжение + 10%, -15% |
| Выходная частота | Номинальная входная частота ± 1 Гц |
| Осциллограмма выходного напряжения | Ступенчатая аппроксимация синусоиды при работе от батарей и синусоида при работе от сети |
| Типовое время работы в автономном режиме | 8-10 мин |
| Время переключения в автономный режим | 4-10 мс |
| Максимально допустимая энергия выбросов | 480 Дж |
| Процессор | На основе RISC микропроцессора |
| Контролируемые параметры и состояния | Среднеквадратичное значение напряжения сети, синхронизация фаз, величина выходной нагрузки и т.д. |
| Встроенные защиты | От большого входного тока, от короткого замыкания, от перегрузки, от удара молнии, от выбросов и т.д |
| Тип аккумуляторов | Герметичные необслуживаемые свинцово-кислотные |
| Емкость аккумуляторов | 12 В, 5 Ач x 2 |
| Время подзаряда | 8 часов типовое, 12 часов макс. |
| Коммуникационный порт | Стандартный DB9 |
| Входные розетки | IEC 320 male |
| Выходные розетки | 5 шт. IEC |
| Рабочие условия окружающей среды | 0-40°C при влажности 0-95% без конденсации |
| Размеры | 122 x 145 x 398 мм |
| Масса | 9,6 кг |
| Сертификаты | CE (UL, cUL, FCC), РосТест |
Sven Pro 1000
| Максимально допустимая нагрузка | 1000 BA |
| Номинальное входное напряжение | 200 В, 220 В, 230 В, 240 В; устанавливается пользователем |
| Номинальная входная частота | 50 Гц, 60 Гц. Определяется автоматически, пользователем устанавливается значение по умолчанию |
| Допустимое входное напряжение | Номинальное входное напряжение ± 0-33% |
| Пределы входной частоты при работе от сети | Номинальная входная частота ± 5% |
| Выходное напряжение | Номинальное входное напряжение ± 15% |
| Выходная частота | Номинальная входная частота ± 1 Гц |
| Осциллограмма выходного напряжения | Ступенчатая аппроксимация синусоиды при работе от батарей и синусоида при работе от сети |
| Нагрузочная способность в автономном режиме | 1000 ВА, 3-5 мин |
| Типовое время работы в автономном режиме | 45 мин |
| Время переключения в автономный режим | 2 мс типовое, 4 мс макс. |
| Максимальная нагрузка | 1000 ВА / 670 Вт |
| Фильтры | Непрерывная фильтрация электромагнитных и радиочастотных помех, от 100 КГц до 10 МГц |
| Максимально допустимая энергия выбросов | 480 Дж |
| Максимально допустимый ток выбросов | 6500 А |
| Время реакции на выброс | 0 нс в нормальном режиме, < 5 нс в общем режиме |
| Коэффициент пропуска напряжения выброса | 0.7% в соответствии с тестом по IEEE587 Cat.A 6kV |
| Процессор | На основе RISC микропроцессора |
| Контролируемые параметры и состояния | Среднеквадратичное значение напряжения сети, синхронизация фаз, величина выходной нагрузки и т.д. |
| Встроенные защиты | От большого входного тока, от короткого замыкания, от перегрузки, от удара молнии, от выбросов и т.д |
| Тип аккумуляторов | Герметичные необслуживаемые свинцово-кислотные |
| Емкость аккумуляторов | два по 12 В, 11Ач |
| Время подзаряда | 4 часа типовое, 10 часов макс. |
| Коммуникационный порт | Стандартный DB9 |
| Поддерживаемые интерфейсы | Стандартный RS 232, Windows NT |
| Индикаторы | Индикация четырьмя светодиодами состояний: работа от сети или автономно, перегрузка и т.д. |
| Предупредительные сигналы | Звуковые сигналы, <= 45 dBA на расстоянии 1 метр |
| Входные розетки | IEC 320 male |
| Выходные розетки | 8 шт. IEC |
| Рабочие условия окружающей среды | 0-40°C при влажности 0-95% без конденсации |
| Размеры | 165 х 216 х 450 мм |
| Масса | 21 кг |
| Сертификаты | CE (UL, cUL, FCC), РосТест |
В заключение хотелось бы отметить, что представленные модели ИБП не только допускают возможность холодного старта, но и умеют переходить в режим экономии потребляемой энергии, а также способны заряжать аккумуляторы даже в выключенном состоянии.
Ожидаемые розничные цены составляют 215,5 долларов на модель SVEN Power Pro 1000 и 102,8 доллара на SVEN Power Pro+ 1000.
