Согласно используемой нами классификации, модель является линейно-интерактивным источником бесперебойного питания. Она предназначена для защиты персональных компьютеров и рабочих станций от основных неполадок с электропитанием: высоковольтных выбросов, электромагнитных и радиочастотных помех, понижений, повышений и полного исчезновения напряжения в электросети.
Внешний вид и комплект поставки
Комплект поставки:
- ИБП
- Шнур COM-порта
- Кабель питания ИБП
- Телефонный шнур
- Документация
- CD с ПО

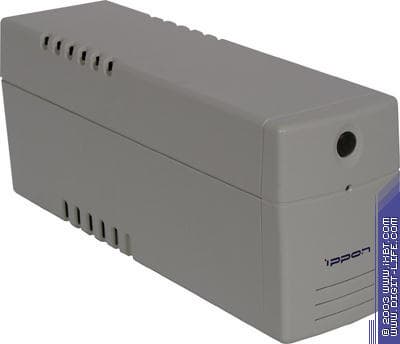

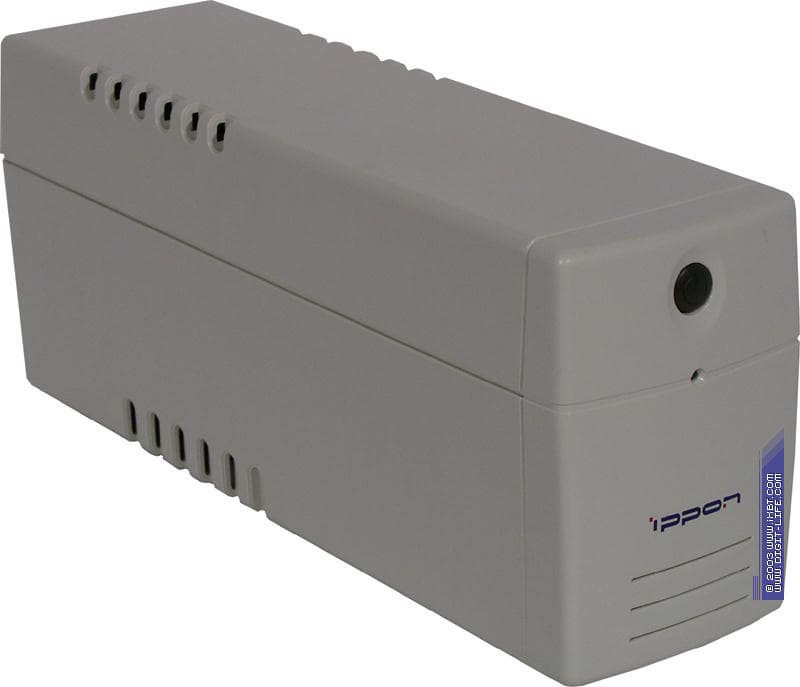

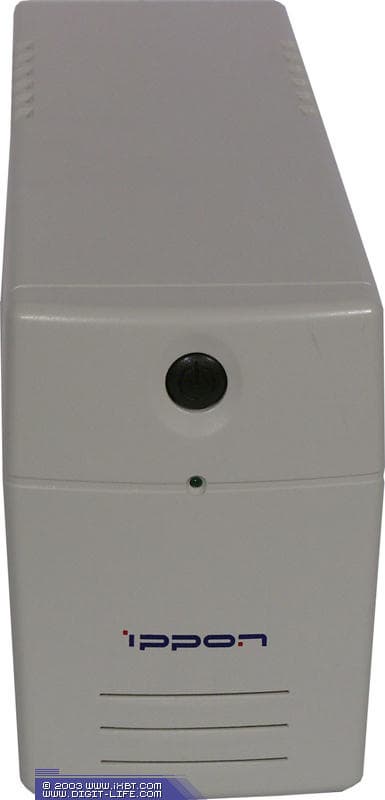

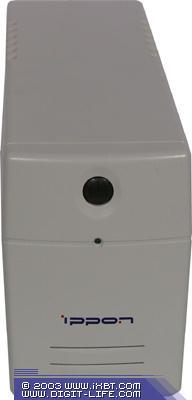

Ippon Back Power Pro 600 имеет стандартную, «классическую» для ИБП вертикального размещения компоновку; на передней панели — ничего лишнего: кнопка включения ИБП и индикатор работы.

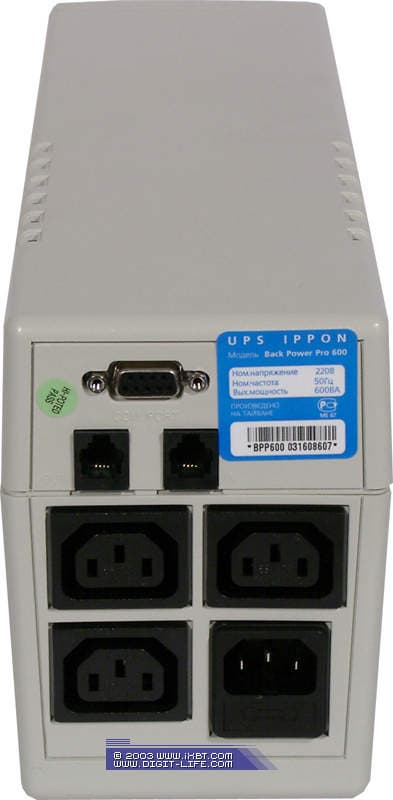

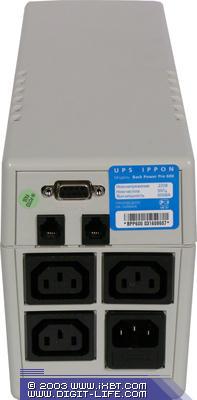

На задней панели традиционно расположены разъем RS-232 для подключения управляющего кабеля, один вход и выход RJ-11 (для телефона/факса), три розетки IEC-320 для подключения нагрузки и розетка питания самого устройства.
Для улучшенного тока воздуха внутри корпуса ИБП верхняя и нижняя крышки оборудованы заметными прорезями (у большинства предыдущих моделей, которые побывали у нас, вентиляционные отверстия были видны не так явно, скрытые профилем «ребер»).
Программное обеспечение
Поставляемое с ИБП ПО Commander Pro v.2.1 разработано под большинство используемых на сегодняшний день платформ: Windows 95/98/ME/NT/2000 (Windows XP для некоторых языков), Linux 7.0, Novell 4.x.

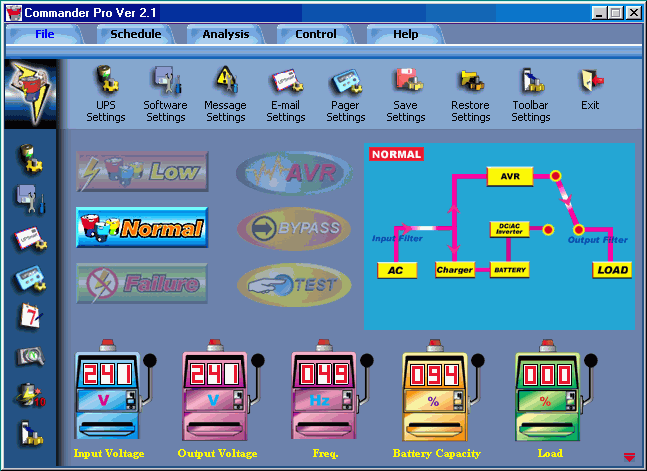

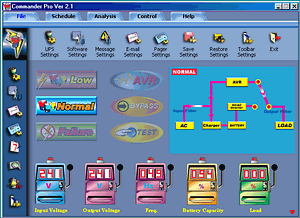

Несколько неожиданным оказался интерфейс программы — вместо достаточно строгих окон этакий «Джекпот», что, впрочем, абсолютно не мешает работе с пакетом и не сокращает его функциональности. Впрочем, некоторые особенности в ходе эксплуатации все-таки обнаружились, но об этом — чуть позже. Итак, основной экран, на котором отражаются параметры работы. Помимо «цифрового» отображения показателей работы — блок-схема питания нагрузки.

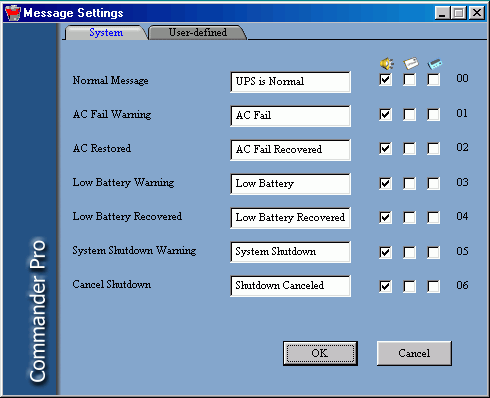

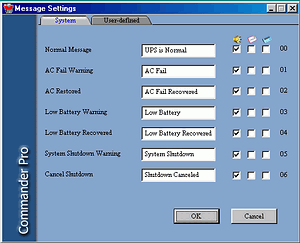

Окно задания настроек оповещения о различных событиях:

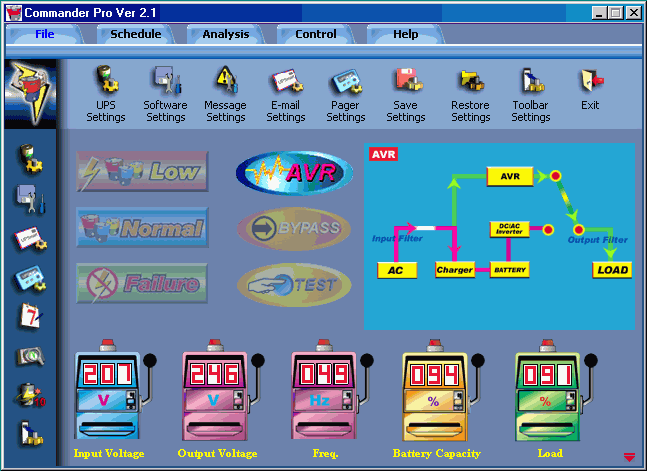

Автоматическая регулировка напряжения:

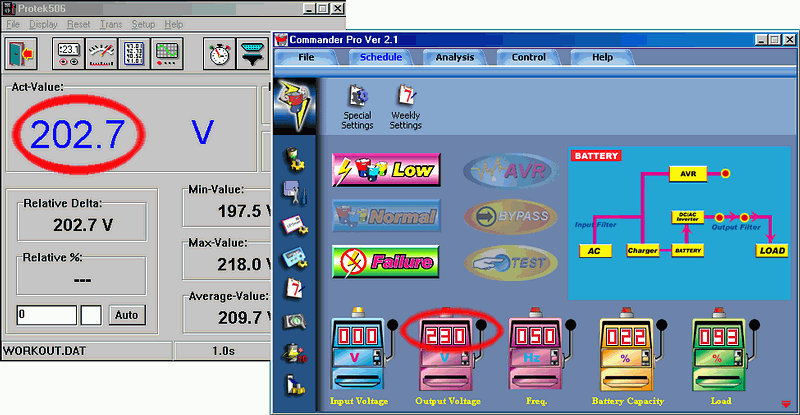

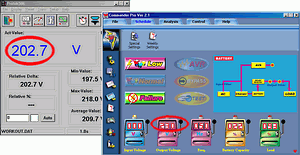

А теперь об одной маленькой особенности: судя по всему, программа несколько некорректно отображает (вычисляет?) напряжения: в то время, как ИБП питается от сети с напряжением 200 В (замер произведен мультиметром Protek 506: на 400 В пределе точность измерений 1,5%), показатели входного напряжения в программе (крайний левый «однорукий бандит») — 234 В. Вот один из примеров работы (мультиметр меряет выходное напряжение ИБП при питании от аккумулятора):
Измерения
Как отмечено производителем в паспорте на устройство, ИБП выдерживает изменение входного напряжения (без переключения на аккумуляторы) в пределах 165-275 В (220±25%) при частоте 47-63 Гц. При работе от аккумулятора приходящее на нагрузку напряжение может изменяться в пределах 209-231 В (220±5%), частота — от 47,5 до 52,5 Гц (50±5%).
Начнем с понижения. При понижении напряжения устройство переходит на питание нагрузки от аккумулятора при 164 В, в это время напряжение, приходящее на нагрузку — 202 В; переход снова на «прямую» запитку от сети, (т.е. отключение от аккумулятора) происходит при повышении напряжения до 194 В).

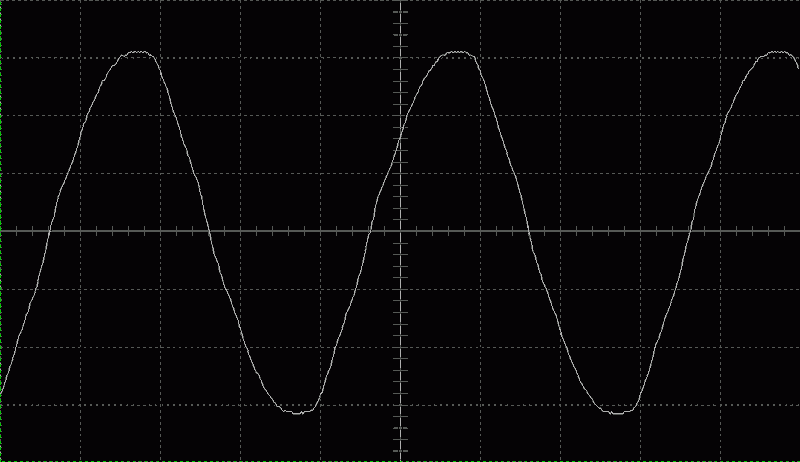

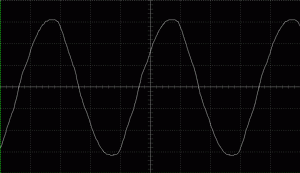

На входе ИБП — 220 В, на выходе — 221 В
При постепенном понижении входного напряжения, ИБП начинает первую ступень преобразования напряжения при достижении 196 В (в этот момент на нагрузку приходит напряжение 230 В); начинаем повышение входного напряжения и определяем, что преобразование прекращается при 203 В, в этот момент напряжение, приходящее на нагрузку — 203 В.
Вторая ступень преобразования напряжения отсутствует.
Начинаем повышать напряжение. ИБП начинает понижать выходное напряжение при входном напряжении 239 В (на нагрузку приходит напряжение 202 В); начинаем понижать входное напряжение. Преобразование прекращается при достижении отметки 231 В, в этот момент напряжение, приходящее на нагрузку — 225 В.
А теперь отключим кабель питания ИБП от ЛАТР и заставим объект эксперимента питать нагрузку только от аккумулятора (мощность нагрузки — 363 Вт, что, по данным ПО, составляет 87%).

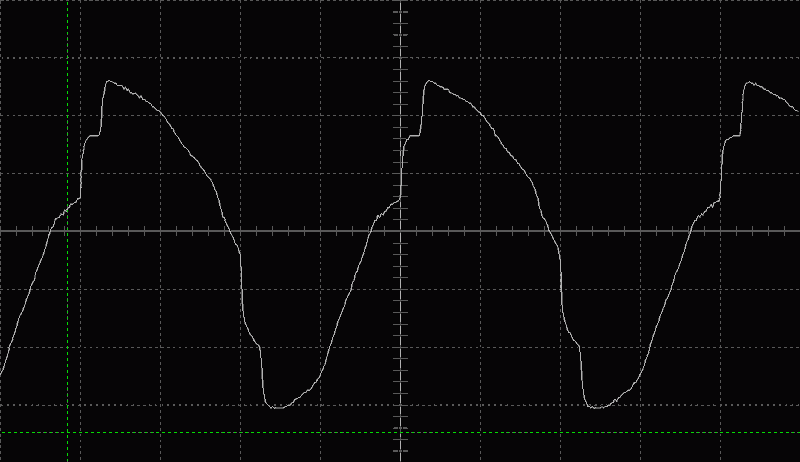

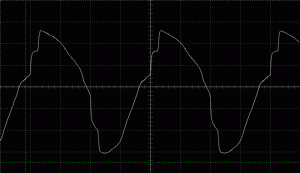

ИБП выдает на нагрузку 202 В
| Входное напряжение | Выходное напряжение |
| 164 | 202 |
| 196 | 230 |
| 203 | 203 |
| 231 | 225 |
| 239 | 202 |
| 248 | 210 |
ИБП автоматически отключился, когда емкость батарей составила 53% (по данным ПО), после этого потребовалась зарядка аккумулятора (без нагрузки) в течение 4 часов 11 минут.
При 100% заряда аккумуляторов ИБП проработал с нагрузкой 87% 3 минуты, 9 секунд.
Паспортные данные ИБП:
| Входное напряжение | 220В ± 25% |
| Частота тока | 47-63 Гц (автоопределение) |
| Выходное напряжение (на аккумуляторе) | Ступенчатая аппроксимация синусоиды 220В ± 5% |
| Частота (на аккумуляторе) | 50 Гц ± 5% |
| Время перехода | 3 миллисекунды, включая время на детектирование |
| Возможности | Фильтрация входного напряжения, защита от короткого замыкания |
| Работа AVR | При отклонении входного напряжения на величину от 10% до 25% ниже номинала, ИБП (UPS) выдает выходное напряжение с 15%-ным повышением входного. При отклонении входного напряжения на величину от 10% до 25% выше номинала, ИБП (UPS) выдает выходное напряжение с 15%-ным понижением входного. |
| Импульсная защита | 320 Дж / 2 мс |
| Защита от перегрузки | ИБП (UPS) автоматически выключится, если нагрузка составит 110% от допустимой в течении 60 сек. и 130% в течение 3 сек |
| Короткое замыкание | ИБП (UPS) немедленно отключается от нагрузки или защита при помощи предохранителя |
| Вход устройства | Предохранитель для защиты от перегрузки и короткого замыкания |
| Тип аккумулятора | Герметичный, необслуживаемый, свинцово-кислотный |
| Резервное питание от аккумулятора | Редкие гудки (один раз в 10 сек.) |
| Недостаточный заряд аккумулятора | Частые гудки (один раз в полсекунды) |
| Перегрузка | Непрерывный гудок |
| Рабочая окружающая среда | Макс. высота 1500 метров, влажность 0-95% без конденсации, 0-40°С |
| Издаваемый шум | < 40 дБ (один метр от поверхности) |
| Размер (мм) | 330 × 100 × 140 |
| Вес | 6 кг |
