Foxconn MARS — системная плата на базе чипсета Intel P35


  • Чипсет Intel P35 (применен северный мост P35 и южный ICH9R)

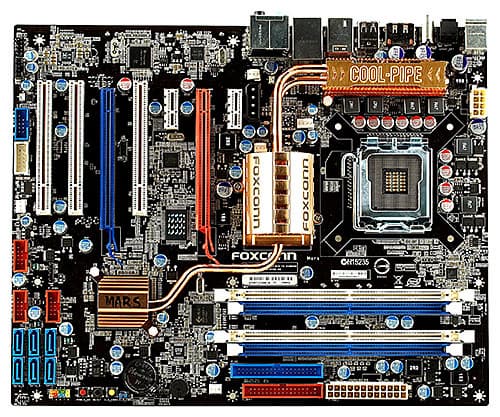

Плата со звучным названием MARS пока что является единственным продуктом в серии Quantum Force, которую Foxconn анонсировал как ориентированную на геймеров и оверклокеров. Сама по себе идея выпуска оверклокерской платы лежит на поверхности для любого производителя, который еще не успел этим заняться :), однако бывают, как говорится, нюансы. Некоторые производители могут себе позволить разработку оверклокерского продукта с нуля (ну или почти с нуля), некоторые предпочитают доработать одну из уже имеющихся в ассортименте плат, ну а кое-кто, ничтоже сумняшеся, считает, что достаточно открыть в BIOS Setup функции управления питанием процессора и памяти — и плата сразу же станет оверклокерской. В первую очередь нас, конечно же, заинтересовал вопрос, по какому пути пошла компания Foxconn. После непродолжительных поисков на сайте производителя выяснилось, что по второму: по совокупности признаков, мы практически на 100% уверены, что MARS — это переделанная и доработанная системная плата Foxconn P35A-S.

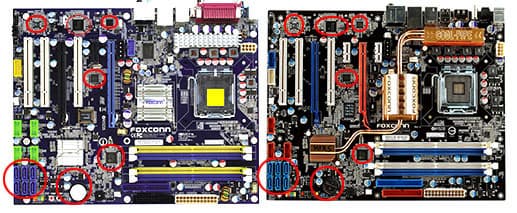

Слева — Foxconn P35A-S, справа — Foxconn MARS

Слотов PCI много (три — при теоретическом максимуме в 4 PCI-устройства у чипсета — это практический максимум), и они весьма удобно расположены: даже если видеокарта имеет двойную ширину, она не закроет ни один из них (закрытым окажется слот PCIEx1, но как раз об этом вряд ли кто пожалеет). Кстати, первое существенное отличие MARS от P35A-S — два слота PCIEx1 вместо одного. А вот количество разъемов под дополнительные планки USB на MARS сократилось, так как 6 портов USB выведены на заднюю панель (у P35A-S — четыре). Сосредоточение большого количества разъемов в нижней части платы, конечно, приведет к некоторой путанице в кабельном хозяйстве (особенно если задействовать все), однако избежать этой ситуации все равно не удалось бы; она объективно обусловлена большим количеством разъемов. Отдельной благодарности заслуживают наконец-таки начисто удаленные с задней панели разъемы COM-порта и LPT. Давно уже пора выносить этих динозавров на дополнительные планки — все равно 99% пользователей про них никогда не вспомнят и устанавливать не будут (кстати, у «прародительницы» P35A-S на задней панели как раз имеются и COM-, и LPT-порт).

Система охлаждения чипсета и модуля питания процессора полностью аналогична рассмотренной нами ранее у другой платы Foxconn и, как мы уже писали, оставляет двойственное впечатление: с одной стороны, все сияет медью и выглядит очень солидно и «увесисто»; с другой — с полагающейся ему ролью устройства пассивного охлаждения безупречно справится, наверное, только радиатор над полевиками преобразователя напряжения, так как оребрение радиаторов северного и южного мостов играет скорее декоративную, чем практическую роль: ребер мало, они довольно толстые, а на радиаторе южного моста — еще и неглубокие. Впрочем, тепловые трубки не зря переносят тепло именно к радиатору на полевиках, да и охлаждение северного моста при желании можно превратить в активное, для чего к плате прилагается небольшой вентилятор. Однозначной похвалы заслуживают разве что размер и расположение всех радиаторов: они неширокие и достаточно далеко отнесены от процессорного разъема, поэтому вряд ли смогут помешать установке даже очень большого кулера.

Плата оснащена 6-канальным стабилизатором напряжения питания с тремя полевиками на каждый канал, и это еще одно изменение в конструкции по отношению к P35A-S — у нее стабилизатор был 4-канальным. Однако для продукта, ориентированного на оверклокинг, 6-канальник — это, скорее, само собой разумеющееся решение, чем технологическое достижение, поэтому сильно мы за это Foxconn хвалить не будем :), просто примем как должное. Также производитель подчеркивает, что на всей плате применяются исключительно твердотельные конденсаторы и дроссели с ферритовыми сердечниками (впрочем, на P35A-S дела обстоят ровно таким же образом: на сегодняшний день, это уже мейнстрим производства системных плат).

Системный мониторинг (микросхема Fintek F71882F, по данным BIOS Setup и утилит под Windows)

  • напряжение питания процессора, памяти, северного моста, 5 В, 12 В, 3,3 В, VCC, VSB, VBAT;
  • частота вращения трех вентиляторов;
  • температура процессора (со встроенного датчика процессора), платы (со встроенного датчика платы) и северного моста (со встроенного датчика платы).

Также присутствуют опции для очень точного управления работой системного и процессорного вентиляторов: для каждого из них можно указать четыре температурных порога, при достижении каждого из которых вентиляторы будут изменять частоту вращения на заданную (либо в процентах рабочих циклов, либо в об/мин); кроме того, для каждого вентилятора можно задать минимально возможную частоту вращения.

Фирменная утилита для Windows ничего к данному списку не добавляет, да и вряд ли это имело бы смысл: список отслеживаемых параметров весьма богат.

Порты, коннекторы и разъемы на поверхности платы

  • Процессорный сокет LGA775, поддерживаются процессоры Celeron 4xx (на ядре Core), Pentium 4/D/EE/Dual-Core, Core 2 Duo/Extreme/Quad, с частотой FSB от 800 до 1333 МГц (FSB 533 МГц не поддерживается, 1600 МГц — официально тоже);
  • 4 разъема под DDR2-667/800 (до 1066 МГц — в режиме разгона) SDRAM DIMM (максимум 8 ГБ); поддерживается двухканальный режим работы при заполнении хотя бы двух слотов разных каналов; результаты тестов совместимости приведены на сайте;
  • 2 слота PCIEx16 для видеокарт с поддержкой технологии ATI/AMD CrossFire (слоты при этом работают в том же режиме x16+x4, что и всегда);
  • 2 слота PCIEx1;
  • 3 слота PCI;
  • Разъемы питания: ATX 2.2 (24 контакта), EPS12V (8 контактов), который можно использовать в качестве ATX12V (4 контакта) без применения переходника, и стандартный периферийный (дополнительное питание для видеокарты);
  • Разъем FDD;
  • 1 разъем IDE (Parallel ATA), функционирующий за счет внешнего контроллера, с суммарной поддержкой 2 устройств ATA133;
  • 6 разъемов SATA-II, функционирующих за счет чипсета, из дисков можно организовать RAID-массив уровней 0, 1, 0+1 и 5;
  • 3 разъема для подключения планок на 6 портов USB;
  • Разъем для подключения планки на 1 порт FireWire;
  • Разъем для подключения COM-порта на планке;
  • Разъем для подключения выхода звукового сигнала с CD/DVD-привода;
  • Блок разъемов для подключения аналоговых входов и выходов звука на передней панели компьютера;
  • Разъем для подключения порта IrDA;
  • Разъем для подключения «пищалки» (PC Speaker);
  • Разъем для подключения датчика вскрытия корпуса (Chassis Intrusion);
  • 5 разъемов для подключения вентиляторов (разъем для процессорного — 4-контактный, остальные — 3-контактные), 3 из них поддерживают мониторинг скорости вращения и имеют функцию автоматической регулировки частоты вращения.

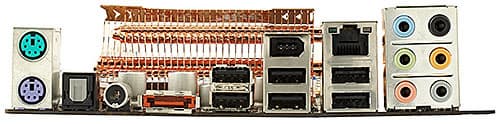

Задняя панель платы (слева направо, по блокам)

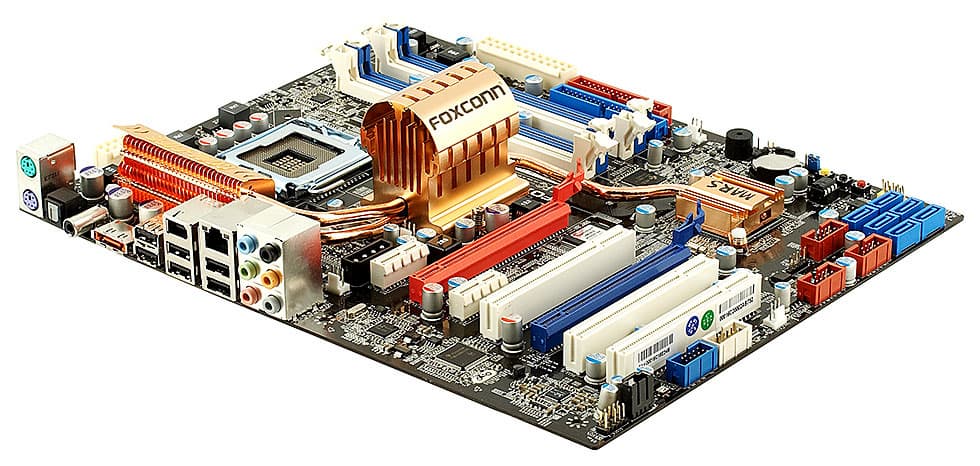

по ссылке — вид платы в 3/4 со стороны задней панели
  • Разъемы PS/2 для мыши и клавиатуры;
  • Оптический выход S/PDIF (Toslink);
  • Коаксиальный выход S/PDIF;
  • Порт eSATA-II;
  • 2 порта USB;
  • 2 порта USB и 1 FireWire;
  • 2 порта USB и 1 RJ-45 (Gigabit Ethernet);
  • 6 аналоговых аудиоразъемов (Center/Sub, Side-Out, Rear-Out, Line-In, Front-Out, Mic-In).

Комплект поставки

  • Упаковка: симпатично и ярко раскрашенная коробка несколько большего размера, чем стандартные упаковки для ATX-плат;
  • Документация: плакат «быстрой установки» с разъяснением основных шагов по установке платы в корпус и подключению к ней всех необходимых устройств на многих языках, в том числе по-русски; полнообъемное руководство пользователя — только на английском;
  • Кабели: 1 FDD, 1 PATA, 6 SATA (с 6 переходниками питания для SATA-устройств);
  • Планка на заднюю панель компьютера с 2 разъемами USB и 1 mini-FireWire;
  • Вентилятор для опциональной установки на радиатор северного моста;
  • Стикеры, таблички и даже, судя по всему, тату с эмблемами Quantum Force;
  • Заглушка на заднюю панель платы для вывода соответствующих разъемов;
  • Компакт-диск с необходимыми драйверами и фирменными утилитами, включая FOX LiveUpdate и AEGIS PANEL — утилиту системного мониторинга и разгона, разработанную специально для серии Quantum Force и совместимую с Windows 2000/XP/2003/Vista, в том числе с 64-битными версиями соответствующих ОС.

Интегрированные контроллеры

  • Звуковой, на базе «чипсетной» поддержки High Definition Audio и кодека Realtek ALC888, с возможностью подключения аудиосистем 7.1 и отдельным HDA-стереовыходом, доступным при подключении фронтальной панели;
  • Сетевой, на базе микросхемы Realtek RTL8111B (интерфейс PCIEx1), с поддержкой скоростей 10/100/1000 Мбит/с (Gigabit Ethernet);
  • IDE/SATA-II RAID, на базе микросхемы JMicron JMB363 (интерфейс PCIEx1), с поддержкой 1 канала PATA (на 2 устройства ATA133) и 2 устройств SATA300 с теоретической возможностью объединить SATA-диски в RAID-массив (поддержка реализована не полностью — в виде 1 разъема eSATA-II на задней панели платы);
  • FireWire, на базе микросхемы Texas Instrument TSB43AB22A, с поддержкой 2 портов.

Качество интегрированного звукового решения мы оценили в режиме 16 бит, 44 кГц при помощи тестовой программы RightMark Audio Analyzer 6.0 и звуковой карты ESI Juli@:

Неравномерность АЧХ (в диапазоне 40 Гц — 15 кГц), дБ
+0,02, −0,03
Отлично
Уровень шума, дБ (А)
−88,9
Хорошо
Динамический диапазон, дБ (А)
88,9
Хорошо
Гармонические искажения, %
0,0056
Очень хорошо
Гармонические искажения + шум, дБ (A)
−79,6
Средне
Интермодуляционные искажения + шум, %
0,014
Очень хорошо
Взаимопроникновение каналов, дБ
−87,0
Отлично
Интермодуляции на 10 кГц, %
0,011
Очень хорошо

Общая оценка: Очень хорошо (подробнее) — качество аналогового вывода звука, согласно результатам нашего тестирования, находится на очень хорошем уровне.

Настройки

С помощью перемычек и кнопок Кнопка для очистки содержимого CMOS
Из BIOS, основанного на версии AMI BIOS 2.61 Возможность отключения специфических функций процессора+ EIST, C1E, Execute Disable Bit, Virtualization Technology, Core Multi-Processing
Настройки таймингов памяти+ TCL, TRCD, TRP, TRAS, TWR, TRFC, TWTR, TRRD, TRTP
Выбор частоты работы памяти+ относительно частоты FSB: Auto, 1:2, 1:2,4, 1:2,5, 1:3, 1:3,3, 1:4
Возможность задания частоты для периферийных шин+ PCI-E: 100—200 МГц с шагом 1 МГц;
PCI: Auto, 33,3, 37,3, 42,0 МГц
Ручное распределение прерываний по слотам+
Изменение частоты FSB+ 100—999 МГц с шагом 1 МГц
Изменение коэффициента умножения процессора + поддерживаются коэффициенты умножения с шагом 0,5
Изменение напряжения ядра процессора+ CPU Voltage Multiplier: 1,000—1,296 В с разным шагом (всего 8 значений),
CPU Voltage: 0,825—1,600 В с разным шагом (всего 38 значений)
Изменение напряжения памяти+ 1,665—3,365 В с разным шагом (всего 30 значений)
Изменение напряжения чипсета+ северный мост: 1,156—2,395 В;
южный мост: 1,388—1,650 В с разным шагом (всего по 14 значений)
Изменение напряжения FSB+ 1,200—1,725 В с шагом 0,075 В

Использовалась версия BIOS 752F1P11 от 04.01.2008, как последняя из доступных на момент тестирования. Перечисленные возможности BIOS доступны в указанной прошивке, работоспособность нестандартных настроек не проверялась. Плата позволяет по нажатию клавиши F11 в момент прохождения процедуры POST вызвать меню для выбора загрузочного устройства, что дает возможность с удобством выполнить разовую загрузку, например с CD-привода, не производя соответствующих изменений в BIOS Setup.

Для тех, кто не любит копаться в настройках, скрупулезно подбирая частоты FSB и памяти, а также напряжения питания всех основных микросхем, в BIOS присутствует опция «быстрого разгона» (Instant OverClocking) — достаточно просто указать, на сколько процентов вы хотите разогнать систему (доступны значения от 5% до 75% с шагом 5%). В этом случае частота FSB увеличивается на заданное количество процентов, напряжение процессора поднимается (пропорцию нам уловить не удалось), а делитель для памяти, наоборот, снижается таким образом, чтобы ее результирующая частота по возможности не превышала штатную. Более никакие напряжения, частоты и тайминги не трогаются. В общем — дань моде на «автоматический разгон», не более. Понятно, что не отдать эту дань не позволил бы отдел маркетинга, но смотрится данная функция на такой продвинутой оверклокерской плате даже как-то странновато.

Также присутствует возможность записать текущие установки BIOS в 5 различных профилей, из которых они могут быть потом «в одно касание» восстановлены, и функция защиты от неудачного разгона (Over Clock Recovery): если ее использование разрешено, то в случае отказа системы стартовать с новыми установками, будут автоматически восстановлены старые (предыдущие).

В целом — стандартный набор средств хорошей оверклокерской платы, но, казалось бы, ничего нового. Однако вовсе не на новое был сделан основной упор, а на хорошую, отточенную реализацию давно всем известных функций. Разумеется, любая оверклокерская плата умеет управлять напряжениями — но какая может похвастаться таким широким их набором? И так — практически во всем. Foxconn MARS впечатляет прежде всего тонкостью своих инструментов разгона.

Производительность

Конфигурация тестовых стендов:

  • Процессор: Intel Core 2 Duo E6600 (2,4 ГГц)
  • Память: 2 модуля по 1 ГБ Corsair CM2X1024-9136C5D (тестировалась в режиме DDR2-800 с таймингами 4-4-4)
  • Видеокарта: ATI Radeon X1900 XTX 512 МБ
  • Жесткий диск: Seagate Barracuda 7200.7 (SATA, 7200 об/мин)
  • БП: GlacialTech GP-PS450AP
  • ОС: Windows XP SP2

По скоростным показателям мы сравним Foxconn MARS с платой того же производителя на более новом чипсете Intel X38 Express и с двумя самыми быстрыми из известных нам плат на базе чипсетов Intel 965P и Intel P35.

Тест Foxconn MARS Foxconn X38A DDR2-800 Foxconn X38A DDR3-1066 MSI P35 Platinum Gigabyte 965P-DQ6
Архивирование в 7-Zip, мин:сек 4:11 4:12 4:13 4:14 4:10
Кодирование MPEG4 (XviD), мин:сек 3:37 3:37 3:37 3:37 3:37
Doom 3 (Low@640×480), fps 219 218 219 215 218
Doom 3 (Highest@1600×1200), fps 123 122 121 121 123
FarCry (Low@640×480), fps 360 361 359 353 359
FarCry (Highest@1600×1200), fps 152 152 151 152 152

Как видите, Foxconn MARS даже чуть-чуть обогнал Foxconn X38A, несмотря на официально младший чипсет в линейке, да и с другими быстрыми платами на базе P35 и 965P идет практически наравне. В общем, никаких претензий к скорости платы мы предъявить не можем, с этой характеристикой все в порядке.

Скоростные характеристики разогнанных систем мы не исследуем, но чисто из любопытства, разумеется, чуть-чуть «поигрались» с таким интересным продуктом. Наш экземпляр уверенно проходил все тесты при частоте FSB 470 МГц. Наверное, можно было «выжать» и больше, но мы сочли, что для предварительного отзыва цифра и так вполне внушительная :)

Итог

На фоне современных оверклокерских мегамонстров, увешанных гирляндами дополнительных микросхем, индикаторов, разъемов и килограммами меди, Foxconn MARS смотрится подчеркнуто скромно, или даже, скорее, строго. Почему — понятно: за его основу была взята скромная «рабочая лошадка». Но все же есть в этой строгости что-то настолько знакомое, что сразу приходят на ум давно забытые названия: ASUS P3B-F, Abit BE6, Chaintech 6BTM… В общем, на правах «старичков» от IT, мы по достоинству оценили тонкий намек инженеров Foxconn на старые добрые времена в стиле «разгон — это не для чайников». Куча параметров, широкие диапазоны граничных значений, малый шаг — играться со всем этим можно месяцами. Другой вопрос — много ли таких «старичков», ценителей настоящего «ручного» разгона, до сих пор отдает дань увлечению молодости. Ибо есть определенные опасения, что нынешнее поколение, выросшее на визардах и автонастройщиках, в случае с данной платой может, как говорится, «не просечь, в чем фишка». :)

Средняя текущая цена (количество предложений) этой модели в московской рознице: Н/Д(0)

Эта модель на сайте производителя (русское зеркало)

Плата предоставлена на тестирование производителем
Благодарим компанию COLAN за предоставленный для тестирования KVM-переключатель ATEN CS-1764C
Благодарим компанию Corsair за предоставленные для тестирования модули памяти
