Chaintech 9EJL0 — системная плата на базе чипсета i845E


Плата довольно похожа по разводке на свою старшую сестру — 9EJL1, но куда более скромные комплектация и цена сразу показывают нам позиционирование этой модели по версии Chaintech: в группу недорогих рабочих лошадок.

Комплект поставки включает:

  • Упаковку: стандартная коробка;
  • Документацию: руководство пользователя материнской платы — на английском языке;
  • Кабели: один ATA66/100/133 и шлейф для подключения дисковода;
  • 2 компакт-диска с программным обеспечением, включающим:
    • необходимые для работы платы драйверы;
    • руководство пользователя в формате PDF;
    • Adobe Acrobat Reader;
    • Adobe Active Share;
    • Norton Antivirus 2002;
    • Appio;
    • AutoSave;
    • EWalla;
    • ImageMore;
    • Xstop.

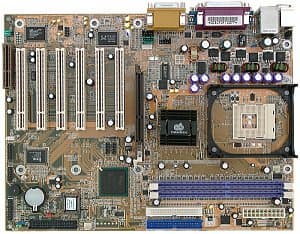

Разводка платы довольно удобна, хотя и не лишена традиционных недостатков с расположением аудиоразъемов перед слотами PCI и AGP, а FDD — позади них. Доступ к перемычкам не затруднен даже при установке платы в корпус, их краткое описание приведено на текстолите платы.

В трехканальном импульсном стабилизаторе напряжения питания процессора применены 9 конденсаторов по 2200 мкФ и 3 по 1200 мкФ.

На плату интегрированы следующие контроллеры:

  • звуковой, реализованный на базе микросхемы C-Media CMI8738/PCI-6ch-LX, с разъемом для подключения фронтальных аудиовходов/выходов, возможностью подключения аудиосистем 5.1 и разъемом SPDIF;
  • сетевой, реализованный на базе микросхемы Realtek RTL8100B, с поддержкой 10Base-T/100Base-TX.

Благодаря использованию I/O-контроллера ITE IT8712F-A на плате реализована поддержка (и имеется разъем для подключения) считывателя смарт-карт.

Не распаяны, но разведены на плате: разъем AUX Power и микросхема AC'97-кодека.

На плате используются возможности системного мониторинга микросхемы ITE IT8712F-A. Контролируются:

  • напряжения процессора, +1,5, +3,3, ±5 и ±12 В, VBAT, +5 В Standby;
  • частота вращения 2 вентиляторов;
  • температура процессора (встроенным датчиком процессора) и платы (встроенным датчиком платы).

На плате имеется 2 разъема для регулируемого подключения вентиляторов.

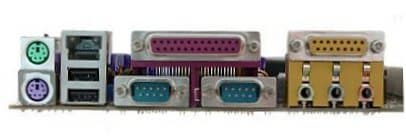

Краткие характеристики платы: разъемы памяти — 2 DDR SDRAM; слоты расширения — AGP/ 6 PCI/ CNR; порты ввода/вывода — 2 COM/ LPT/ 2 PS/2/ 6 USB 2.0; размеры — 305х230 мм.

Настройка платы осуществляется:

С помощью перемычек и переключателейПеремычка для очистки CMOS
Перемычка для включения возможности запуска системы с клавиатуры PS/2
Набор перемычек для включения возможности запуска системы с клавиатуры USB
Перемычка для включения/выключения аудиоконтроллера
Перемычка для включения/выключения сетевого контроллера
Из BIOS, основанного на версии 6.00PG от Phoenix-AwardНастройки таймингов памяти+CAS Latency, Active to Precharge Delay, RAS to CAS Delay, RAS Precharge
Выбор частоты работы памяти+Auto, DDR200, DDR266
Настройка работы шины AGP-
Настройка работы шины PCI-
Возможность изменения делителя частоты для шин AGP и PCI+Auto, 66 МГц
Ручное распределение прерываний по слотам+
Изменение частоты FSB+100 — 255 МГц с шагом 1 МГц
Изменение коэффициента умножения процессора+x8 — x50
Изменение напряжения ядра процессора-
Изменение напряжения памяти-
Изменение напряжения чипсета-
Изменение напряжения шины AGP-

Использовалась версия BIOS от 29/04/2002, как последняя из доступных на время проведения тестирования.

Скорость платы выдающейся никак не назовешь, функциональность, настройки и комплектация тоже на весьма среднем уровне, так что наш прогноз оправдывается: обычная рабочая модель за довольно привлекательную цену.
