Chaintech 9EJL1 (серия «Apogee») — системная плата на базе чипсета i845E


Еще одна плата из новой линейки компании «Apogee». С комплектацией и функциональностью этой серии вы уже могли познакомиться в нашем описании Chaintech 7VJL, нынешняя же модель вызовет аналогичный интерес у приверженцев Socket 478.

Комплект поставки включает:

  • Упаковку: коробка стильного дизайна с ручкой для переноски;
  • Документацию: руководство пользователя материнской платы — на английском языке;
  • Кабели: 2 ATA66/100/133 и шлейф для подключения дисковода — все они заправлены в зеленый кембрик для улучшения вентиляции в корпусе;
  • Панель CBOX с 4 разъемами USB 2.0/1.1 и Audio-In/Out;

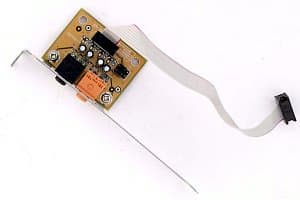

  • Планку на заднюю панель компьютера с разъемами Rear и Bass/Center;

  • Наушники Body Theater с эмуляцией аудиосистемы 4.1 (уши от них, надо сказать, здорово болят после длительного использования — впрочем, через неделю, вероятно, образуются мозоли :));
  • Пакетик с термопастой;
  • 4 компакт-диска с программным обеспечением, включающим:
    • необходимые для работы платы драйверы;
    • руководство пользователя материнской платы;
    • Realtek CPUBoost (для управления частотой FSB из Windows);
    • Norton Internet Security 2002;
    • Norton Antivirus 2002;
    • Adobe ActiveShare;
    • Adobe Acrobat Reader;
    • Adobe eBook Reader;
    • ImageMore;
    • ThizLinux 6.0 (Asian & European version).

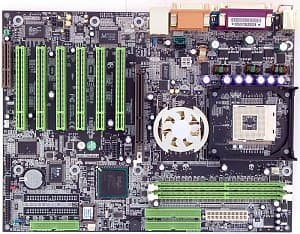

По разводке плата очень похожа на свою младшую сестричку 9EJL0: разъемы аудиовходов находятся там же, перед слотами PCI и AGP, FDD позади них, а в остальном все достаточно удобно. Доступ к перемычкам не затруднен даже при установке платы в корпус, их краткое описание приведено на текстолите платы.

В трехканальном импульсном стабилизаторе напряжения питания процессора применены 7 конденсаторов по 2200 мкФ и 3 по 1200 мкФ.

На плату интегрированы следующие контроллеры:

  • звуковой, реализованный на базе микросхемы C-Media CMI8738/PCI-6ch-LX, с разъемом для подключения фронтальных аудиовходов/выходов, возможностью подключения аудиосистем 5.1 и разъемом SPDIF;
  • сетевой, реализованный на базе микросхемы Realtek RTL8100B, с поддержкой 10Base-T/100Base-TX.

Благодаря использованию I/O-контроллера ITE IT8712F-A на плате реализована поддержка (и имеется разъем для подключения) считывателя смарт-карт.

Не распаяны, но разведены на плате: разъем AUX Power, микросхема AC'97-кодека и контроллер IDE RAID с разъемами.

На плате используются возможности системного мониторинга микросхемы ITE IT8712F-A. Контролируются:

  • напряжения процессора, +1,5, +3,3, ±5 и ±12 В, VBAT, +5 В Standby;
  • частота вращения 2 вентиляторов;
  • температуры процессора (встроенным датчиком процессора) и платы (встроенным датчиком платы).

На плате имеется 2 разъема для регулируемого подключения вентиляторов.

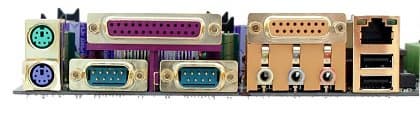

Краткие характеристики платы: разъемы памяти — 2 DDR SDRAM; слоты расширения — AGP/ 6 PCI/ CNR; порты ввода/вывода — 2 COM/ LPT/ 2 PS/2/ 6 USB 2.0; размеры — 305х230 мм.

Настройка платы осуществляется:

С помощью перемычек и переключателейПеремычка для очистки CMOS
Перемычка для включения возможности запуска системы с клавиатуры или мыши PS/2
Набор перемычек для включения возможности запуска системы с клавиатуры или мыши USB
Перемычка для включения/выключения аудиоконтроллера
Перемычка для включения/выключения сетевого контроллера
Из BIOS, основанного на версии AwardBIOS 6.00PG от PhoenixНастройки таймингов памяти+CAS Latency, Active to Precharge Delay, RAS to CAS Delay, RAS Precharge
Выбор частоты работы памяти+Auto, DDR200, DDR266
Настройка работы шины AGP-
Настройка работы шины PCI-
Возможность изменения делителя частоты для шин AGP и PCI+AGP = Synch., 66, 75 и 88 МГц
Ручное распределение прерываний по слотам+
Изменение частоты FSB+100 — 255 МГц с шагом 1 МГц
Изменение коэффициента умножения процессора+x8 — x50
Изменение напряжения ядра процессора+1,1 — 2,0 В с шагом 0,025 В до 1,85 В, далее — по 0,05 В
Изменение напряжения памяти+Default, 2,65, 2,8, 2,95 В
Изменение напряжения чипсета-
Изменение напряжения шины AGP+Default, 1,65, 1,8, 1,95 В

Использовалась версия BIOS от 07/05/2002, как последняя из доступных на время проведения тестирования.

Богатейшая комплектация и большие возможности по настройке системы в сочетании с высокой скоростью работы даже при параметрах по умолчанию — вот чем привлечет эта плата (впрочем, как и вся серия «Apogee») пользователя-энтузиаста.

Результаты тестов:
