Chaintech 7VJL (серия «Apogee») — системная плата на базе чипсета VIA KT333


Нетривиальная плата — ключ к успеху? Сказать сложно, но ранее попадавшие к нам модели с нестандартно богатой комплектацией или функциональностью если и не увеличивали долю производителя на рынке, то, во всяком случае, привлекали внимание покупателей к себе, а следовательно, и к изготовителю.

Комплект поставки включает:

  • Упаковку: коробка стильного дизайна с ручкой для переноски;
  • Документацию: руководство пользователя материнской платы — на английском языке;

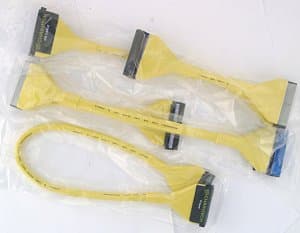

  • Кабели: 2 ATA66/100/133 и шлейф для подключения дисковода — все они заправлены в желтый кембрик для улучшения вентиляции в корпусе;

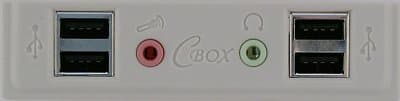

  • Панель CBOX с 4 разъемами USB 2.0/1.1 и разъемами Audio-In/Out;





  • Наушники Body Theater с эмуляцией аудиосистемы 4.1;
  • Пакетик с термопастой;
  • 4 компакт-диска с программным обеспечением, включающим:
    • необходимые для работы платы драйверы;
    • руководство пользователя материнской платы;
    • Realtek CPUBoost (для управления частотой FSB из Windows);
    • Norton Internet Security 2002;
    • Norton Antivirus 2002;
    • Adobe ActiveShare;
    • Adobe Acrobat Reader;
    • Adobe eBook Reader;
    • ImageMore;
    • ThizLinux 6.0 (Asian & European version).

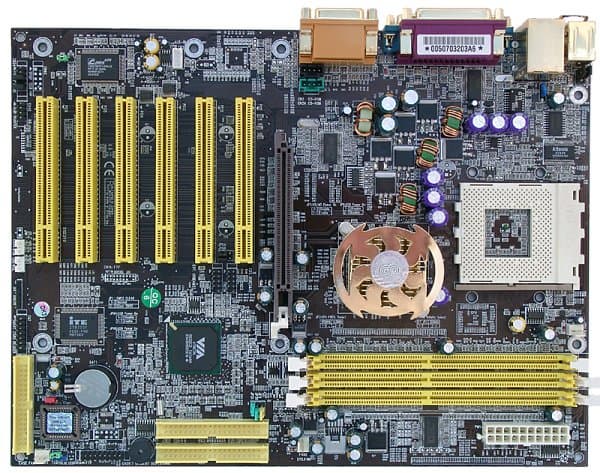

Разводка платы оставляет приятное впечатление, лишь разъемы FDD и аудиовходов расположены не совсем удобно, да при вставленной видеокарте затрудняется работа с модулями памяти. Доступ к перемычкам не затруднен даже при установке платы в корпус, их краткое описание приведено на текстолите платы.

В трехканальном импульсном стабилизаторе напряжения питания процессора применены 6 конденсаторов по 2200 мкФ и 3 по 1500 мкФ, а также несколько менее емких.

На плату интегрированы следующие контроллеры:

  • звуковой, реализованный на базе микросхемы C-Media CMI8738/PCI-6ch-LX, с возможностью подключения аудиосистем 5.1 и разъемом для подключения фронтальных аудиовходов/выходов;
  • сетевой, реализованный на базе возможностей чипсета, с поддержкой 10BaseT/100BaseTX.

Входящие в комплект наушники Body Theater при задействовании появившейся в драйверах звукового контроллера технологии XeaR эмулируют работу акустической системы 4.1 (субъективные впечатления неоднозначны: с одной стороны, звук меняется, но вот получается ли при этом более полная и достоверная картина звуковой среды — можно поспорить).





Благодаря использованию I/O-контроллера ITE IT8705F на плате есть разъем для подключения считывателя смарт-карт.

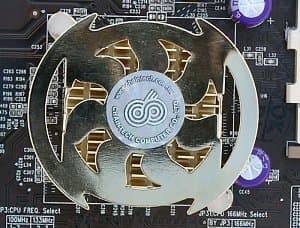

Северный мост чипсета охлаждается с помощью очень эффектно выглядящего кулера.

Не распаяны, но разведены на плате: микросхема AC'97-кодека, который, видимо, будет использоваться в более дешевых версиях модели.

На плате используются возможности системного мониторинга микросхемы ITE IT8705F. Контролируются:

  • напряжения процессора, +2,5, +3,3, +5 и +/-12 В, VBAT, +3,3 и +5 В Standby;
  • частота вращения 2 вентиляторов;
  • температура процессора (встроенным датчиком в сокете).

На плате имеется 2 разъема для регулируемого подключения вентиляторов и 1 для нерегулируемого.

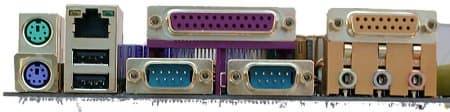

Краткие характеристики платы: разъемы памяти — 3 DDR SDRAM; слоты расширения — AGP/ 6 PCI; порты ввода/вывода — 2 COM/ LPT/ 2 PS/2/ 6 USB 2.0; размеры — 305х230 мм.

Настройка платы осуществляется:

С помощью перемычек и переключателейПеремычка для очистки CMOS
Набор перемычек для выбора частоты FSB100, 133 и 166 МГц
Перемычка для включения возможности запуска компьютера с клавиатуры PS/2
Набор перемычек для включения возможности запуска компьютера с клавиатуры USB
Перемычка для включения/выключения звукового контроллера
Перемычка для включения возможности загрузки с внешнего Boot ROM
Из BIOS, основанного на версии AwardBIOS 6.00PG от PhoenixНастройки таймингов памяти+CAS Latency, Bank Interleave, Precharge to Active, Active to Precharge, Active to CMD, Queue Depth, Command Rate
Выбор частоты работы памяти+By SPD, 100, 133 и 166 МГц
Настройка работы шины AGP+
Настройка работы шины PCI+
Возможность изменения делителя частоты для шин AGP и PCI-
Ручное распределение прерываний по слотам+
Изменение частоты FSB+100-250 МГц с шагом 1 МГц
Изменение коэффициента умножения процессора+x5-x12
Изменение напряжения ядра процессора+1,1-2,0 В с шагом 0,025 В в промежутке от 1,1 до 1,85 В и шагом 0,05 В в промежутке от 1,85 до 2,0 В
Изменение напряжения памяти+Default, 2,65, 2,8 и 2,95 В
Изменение напряжения чипсета+Default, 2,65, 2,8 и 2,95 В
Изменение напряжения шины AGP+Default, 1,65, 1,8 и 1,95 В

Использовалась версия BIOS от 06/06/2002, как последняя из доступных на время проведения тестирования.

В заключение хочется сказать, что плата по-настоящему понравилась: впервые компания сделала продукт, который будет ориентирован на верхний сегмент рынка DIY, и он получился вполне приличным сам по себе, а уж заметным на фоне других плат — тем более. Нельзя не отметить и огромный потенциал для разгона системы — на плате реализован практически весь необходимый инструментарий, да и без этого она показывает почти наивысшую скорость среди представительниц своего чипсета.
