Shuttle SB77G5 — barebone-комплект компании в новом корпусе под Socket 775


Barebone-комплекты Shuttle мы обозреваем достаточно часто и все равно не успеваем за стремительно нарастающим количеством моделей этой компании. Очевидно, что рассмотреть каждую из них очень трудоемко, да, по большом счету, и не нужно: функциональность определяется чипсетом и интегрированными контроллерами, прочитать о производительности и возможностях чипсета можно в статьях нашего сайта, а особенности конкретной модели описаны в ее представлении на сайте производителя. Гораздо важнее основа системы — корпус, и вот тут уже без исследования каждого не обойтись. До сих пор мы рассматривали модели классического ряда, в корпусах серии «G» — «G»/«G2»/«G4». Сегодня у нас на тестировании образец нового поколения этой серии — «G5», со значительно измененным внешним видом и доведенным до ума внутренним устройством. Ну а в ближайшее время постараемся получить и изучить модель в новом корпусе «общего назначения» серии «P» или, возможно, что-то из уникальных решений («K», «L», «i»…).

Внешний вид

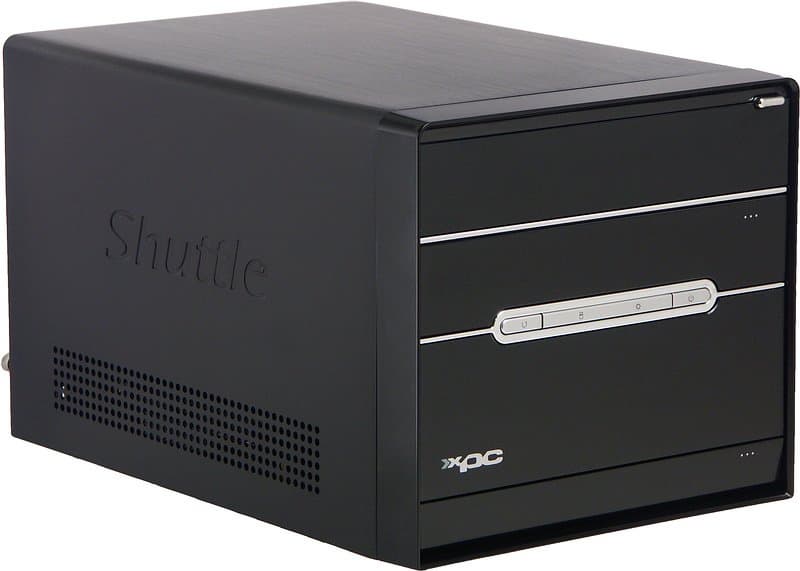

Итак, основное отличие G5 от предшественников сразу бросается в глаза: отсеки для дисковых накопителей и интерфейсные разъемы теперь прикрыты крышками. Крышка 5-дюймового отсека традиционно для таких решений подпружинена, так что распахивается при выдвижении лотка CD/DVD-привода и автоматически закрывается после загрузки диска. Корпус по-прежнему алюминиевый (накладка на переднюю панель — пластиковая), на этот раз — черного цвета, размер стандартный — 200x300x185 мм (ШxГxВ).

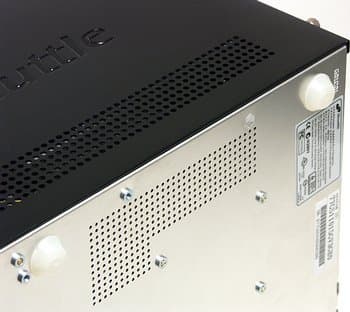

Смотрится довольно необычно, но как почти всегда у Shuttle — очень стильно (дизайнеры компании не устают приятно удивлять). Многие производители barebone-комплектов (например, Soltek) давно уже применяют подобные крышки для передней панели, и хотя о вкусах спорить, разумеется, бесполезно, отметим, что, на наш взгляд, это решение удачное. Собственно, и в Shuttle уже пришли к использованию такого дизайна (в «массовой» серии корпусов «P»), но в статьях нашего сайта подобные модели раньше не обозревались. Особенностью корпуса является ряд вентиляционных отверстий не только в боковинах крышки корпуса, но и в днище — проблема охлаждения в современных решениях стоит очень остро.



Крышка на трехдюймовом внешнем отсеке и крышка для группы разъемов передней панели открываются вручную, между ними располагаются серебристые кнопки включения и перезагрузки системы, а также индикаторы включенного состояния и дисковой активности. Набор интерфейсных разъемов типичен для современных моделей: два стандартных аудиоразъема (микрофонный вход и выход на наушники), 2 порта USB (2.0) и один mini-FireWire (4-контактный, без питания). Все они продублированы на задней панели комплекта, что позволяет использовать разъемы передней панели только при кратковременных подключениях (с откинутыми крышками внешний вид не столь привлекателен).

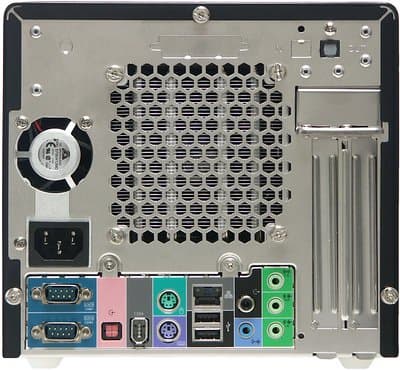

Задняя панель выглядит так же, как и у большинства современных barebone-комплектов, разве что отсутствует VGA-выход, поскольку данная модель основана на дискретном чипсете. Набор стандартных интерфейсных разъемов выглядит так: PS/2-порты для клавиатуры и мыши, 2 COM-порта (параллельный может быть выведен на покупаемую отдельно планку), порт FireWire, 2 разъема USB (2.0), сетевая розетка (Gigabit Ethernet) и 4 аудиоразъема для вывода 6-канального звука. Есть возможность получать и передавать звук «в цифре», для чего в наличии оптический вход и выход S/PDIF, а также коаксиальный выход S/PDIF. Материнская плата комплекта позволяет дополнительно подключать 4 порта USB (есть возможность отдельно приобрести соответствующую планку на 2 порта на заднюю панель) и устанавливать две карты расширения. Присмотревшись, внимательный читатель обнаружит справа от аудиоразъемов маленькую дырочку в задней стенке корпуса — это не дефект, не технологическое отверстие и даже не вентиляция. Это отверстие для доступа к кнопке… сброса CMOS! Вот такой оригинальный шаг разработчиков навстречу нуждам рядового оверклокера. :)

Внутреннее устройство и функциональность

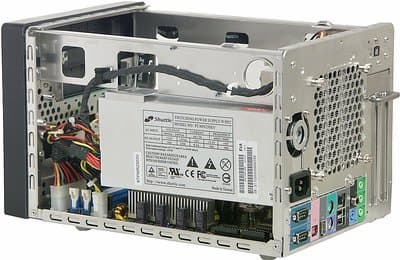

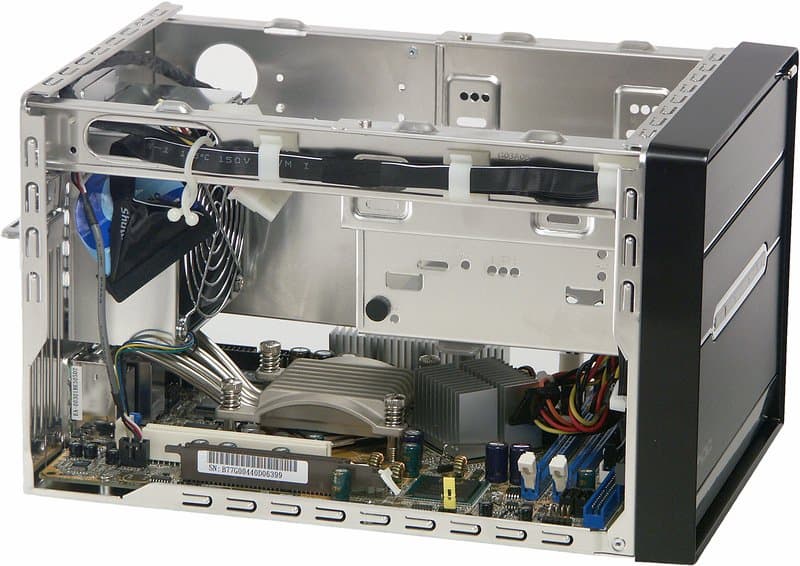

Как обычно, для снятия крышки с корпуса SB77G5 достаточно открутить три винта-барашка сзади, еще два винта — чтобы вынуть дисковую корзину, а четыре защелки удерживают на месте переднюю панель. Таким образом, за считанные секунды, практически без возни с отверткой, вы можете получить полностью готовую к сборке и модернизации систему.

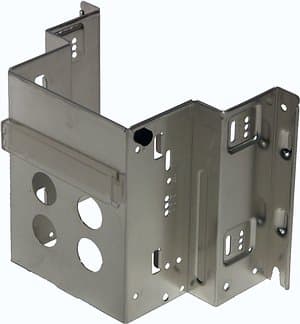

Дисковая корзина вполне стандартная, она позволяет без проблем установить два винчестера или винчестер и флоппи-дисковод, после чего ее лучше вернуть на место в корпус и уже тогда монтировать CD/DVD-привод. Обратите внимание на изолирующие прокладки на тех местах корзины, которыми она может касаться видеокарты и радиатора на чипсете — все продумано и не требует даже вмешательства при сборке.

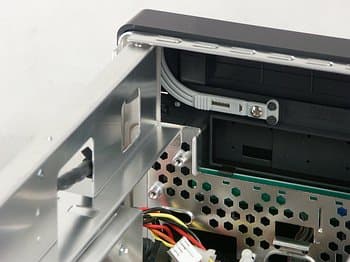

Доступ к 5-дюймовому отсеку изнутри позволяет отрегулировать передатчик нажатия на кнопку выдвижения лотка, если эта кнопка на передней панели CD/DVD-привода расположена в нестандартном месте.

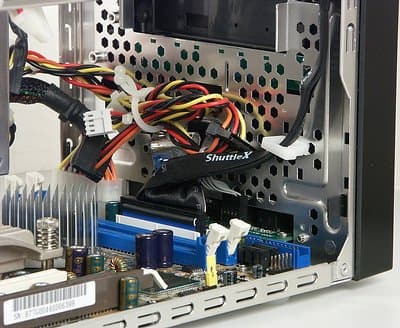

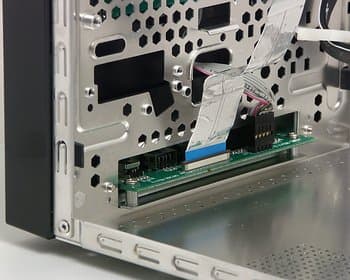

Корпус G5 знаменует долгожданный прорыв во внутреннем устройстве barebone-комплектов Shuttle: наконец-то мы избавлены от путаницы проводов и кабелей! Интерфейсные разъемы для передней панели теперь продуманно разведены у переднего края платы, а выход для подключения кабеля S/PDIF-Out, звуковые входы и разъем для процессорного вентилятора — у задней. Кабели питания (и, при необходимости, интерфейсные) аккуратно прокладываются по стойкам корпуса при помощи отверстий в стойках и стяжек из комплекта поставки. В итоге ничто не мешает ни доступу к функциональным элементам, ни вентиляции — гип-гип-ура! — как давно мы ждали этого от лидера barebone-строения…

Впрочем, не обошлось без маленькой ложки дегтя. При полной разборке комплекта (для фотографирования) мы вытащили из разъема интерфейсный кабель передней панели (очень тонкий, в экране из фольги). После чего все доступные людские ресурсы нашей тестовой лаборатории в течение доброго получаса пытались подключить этот кабель обратно в разъем. Остерегаем вас от повторения подобного опыта. :)

В целом же, повторимся, удачный (на наш взгляд) внешний вид корпуса G5 дополнен отличным внутренним устройством, не предложившим ничего принципиально нового, но позволившим, наконец, избавиться от недостатков старых серий Shuttle G/G2/G4.

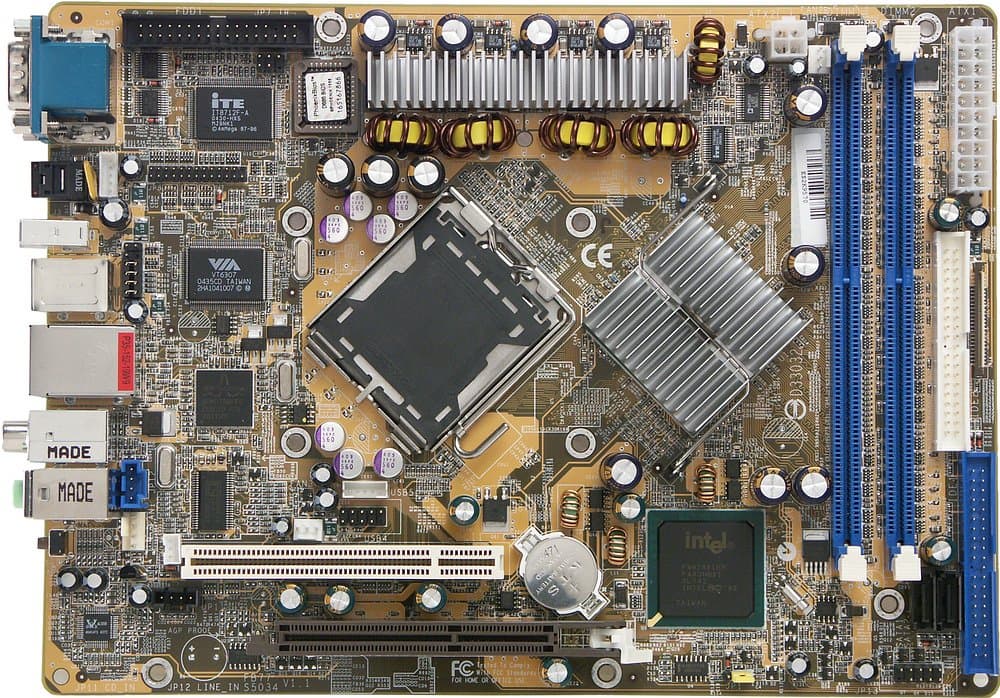

В основе SB77G5 лежит материнская плата Shuttle FB77 на чипсетной связке Intel 875P + ICH5R, но рассчитанная на применение процессоров с Socket 775. Год назад у этого чипсета просто не было конкурентов по скорости (разве что «раскачанный» i865PE), но «нормальная» платформа для Socket 775 (чипсеты i915/925) предлагает не меньшую производительность, обладая к тому же рядом привлекательных для пользователя возможностей. На этом поле у i875P два преимущества: поддержка графических карт с интерфейсом AGP (у существующих пока решений с PCI Express предусмотрен только графический слот PCIEx16) и цена. Причем первый фактор представляется маловажным: в отличие от производящего апгрейд пользователя настольного компьютера, покупателю новой системы (а таких среди обративших свой взор на Shuttle XPC, пожалуй, абсолютное большинство) все равно, видеокарту с каким интерфейсом покупать, а стоят AGP- и PCIE-варианты примерно одинаково. Дешевизна i875P относительно i9xx также сильно сглаживается общей стоимостью системы. К тому же у i875P отсутствует интегрированная графика, что нисколько не огорчит игроманов, но заставит напрасно потратиться остальных (причем, если вспомнить уровень 3D-производительности i915G, то и часть игроков вполне могла бы остаться довольна таким видеоускорителем).

Возвращаясь к функциональности материнской платы комплекта, кратко перечислим ее характеристики, обусловленные возможностями чипсета: поддержка процессоров Intel Pentium 4, Pentium 4 Extreme Edition и Celeron D (Socket 775), до 2 ГБ памяти DDR266/333/400 (на плате всего 2 слота DIMM) с возможностью работы в двухканальном режиме, шина AGP 8x для внешних видеоускорителей, 2 порта SATA с функцией RAID 0 и 1, 2 канала UATA133 для 4 устройств, 8 портов USB 2.0 и 6-канальный звук (использован AC'97-кодек Realtek ALC658). На момент анонса статьи для SB77G5 была заявлена поддержка всех существующих на рынке процессоров с частотой шины 533/800 МГц. К тому же на плате распаяны контроллер VIA VT6307, благодаря которому осуществляется функционирование 2 портов FireWire, и сетевой адаптер Broadcom BCM5788KFB (10/100/1000 Мбит/с PCI Gigabit Ethernet). Стандартно для моделей barebone-комплектов Shuttle и Soltek в наличии один слот AGP и один PCI, причем AGP расположен ближе к краю платы, что исключает возможность применения видеоускорителей с громоздкой системой охлаждения. Поскольку слот PCI расположен под корзиной с дисковыми накопителями, в него можно устанавливать карты не длиннее 13 см либо низкопрофильные. На плате распаян разъем IrDA для подключения стандартных устройств, есть звуковые входы CD-In и AUX-In, также имеется три разъема для подключения вентиляторов.

Качество интегрированного звукового решения мы оценили в режиме 16 бит, 44 кГц при помощи тестовой программы RightMark Audio Analyzer 5.4 и звуковой карты Terratec DMX 6fire:

Неравномерность АЧХ (от 40 Гц до 15 кГц), дБ: +0.15, -0.13Очень хорошо
Уровень шума, дБ (А): -84.6Хорошо
Динамический диапазон, дБ (А): 84.0Хорошо
Гармонические искажения, %: 0.0076Очень хорошо
Интермодуляционные искажения, %: 0.048Хорошо
Взаимопроникновение каналов, дБ: -81.6Очень хорошо
Интермодуляции на 10 кГц, %: 0.050Хорошо

Общая оценка: Хорошо (подробнее).

Shuttle FB77, привычно для современных barebone-систем, обладает достойной функциональностью для разгона. В BIOS Setup можно увеличивать частоту FSB до 355 МГц с шагом 1 МГц, повышать напряжение на памяти и AGP до 2,9 и 1,8 В соответственно с шагом 0,1 В, изменять напряжение на процессоре с 0,825 до 1,5875 В с шагом 0,0125 В, а также регулировать настройки таймингов памяти и фиксировать частоту шин PCI/AGP/SATA на нормальных или повышенных значениях. Мощный БП и добротный 4-канальный стабилизатор напряжения питания процессора теоретически позволяют рассчитывать на успешный разгон. Единственная перемычка на плате выполняет сброс CMOS, впрочем, уже рассмотренная кнопка задней панели наверняка позволит сделать это с большим комфортом.

Система охлаждения и температурный режим

Компания Shuttle не изменяет себе, и по-прежнему мы видим полтора устройства охлаждения в XPC: процессорный и общесистемный кулер ICE, а также блок питания Silent X.

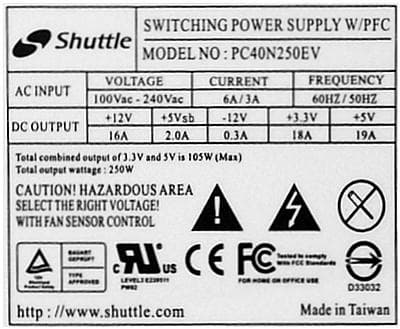

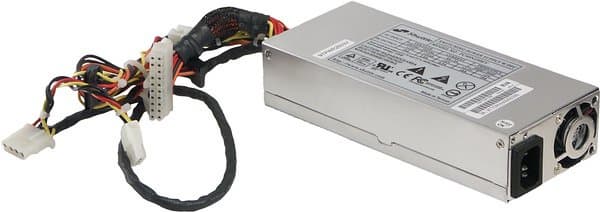

Silent X — не так давно применяемая серия БП Shuttle, которые отличаются повышенной мощностью и улучшенной системой охлаждения при очень невысоком уровне производимого шума. Сразу надо сказать, что 250 Вт на сегодняшний день — далеко не рекорд (например, Soltek применяет 300-ваттные БП), но мы в нашем тестировании ни с какими проблемами не столкнулись, хотя имитировали максимально возможную загрузку системы (3D-игры + копирование информации с DVD-привода). Блок питания имеет по вентилятору на обоих торцах, что обеспечивает лучший продув его внутренностей, а заодно улучшает охлаждение передней части barebone-комплекта. Используются вентиляторы уважаемой фирмы Delta (EFB0412MD: 40x40x20 мм, 7,17 CFM, 24 дБА), очень тихие, с автоматически регулируемой частотой вращения. Поскольку северный мост чипсета и полевые транзисторы в цепи питания процессора на плате прикрыты лишь радиаторами, иные источники шума в системе отсутствуют. Блок питания имеет 2 разъема питания SATA, а вот для флоппи-дисковода вам придется применить (идущий в комплекте) переходник-разветвитель питания, ибо этого разъема современный БП лишен.

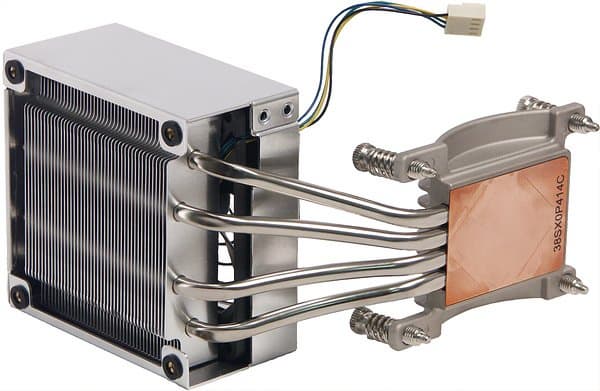

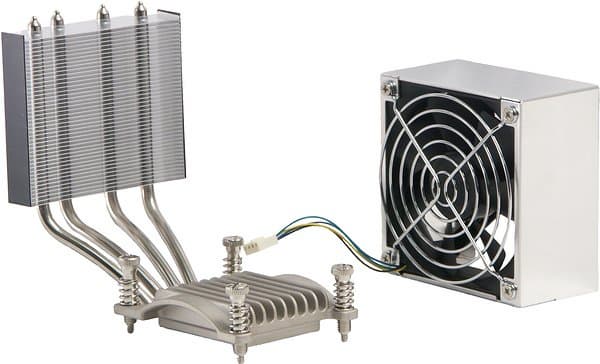

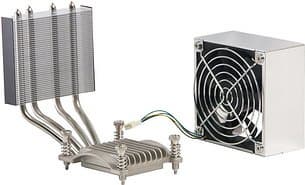

В качестве процессорного кулера в Shuttle SB77G5 используется традиционная для всех barebone-комплектов компании система ICE, но новой модификации. Принцип ее функционирования все тот же: радиатор с впрессованной в днище медной пластиной снимает тепло с процессора и по тепловым трубкам передает его верхнему радиатору, который крепится у решетки на задней панели корпуса. К верхнему радиатору крепится мощный вентилятор, который одновременно вытягивает горячий воздух из корпуса и продувает, охлаждая, пластинчатые ребра этого радиатора. Новая модификация ICE имеет необычно выглядящий («под титан») процессорный радиатор (согласно данным Shuttle, его термальное сопротивление уменьшено чуть ли не вдвое по сравнению с ранними моделями ICE) и увеличенный, теперь 92-миллиметровый, вентилятор (Shuttle DA09225R12U). Данное решение представляется очень удачным, так как использовавшийся ранее 80-миллиметровый вентилятор от Sunon хотя и обладал отличной производительностью, но очень уж сильно шумел. (В результате, состоятельные покупатели систем Shuttle XPC даже заказывали у сторонних компаний специальный вентилятор с пониженным уровнем шума при той же или большей мощности.)



Максимальная скорость вращения крыльчатки кулера составляет ~3800 об/мин, но у SB77G5, как и во всех прочих моделях Shuttle XPC, в BIOS реализовано интеллектуальное управление этим параметром — технология Smart Fan. Можно выбрать один из трех режимов работы: всегда максимальная скорость (с возможностью отрегулировать ее позже утилитами под Windows — впрочем, SpeedFan с этим не справился); увеличивать до максимальной по достижении температуры 75°C, а до тех пор держать скорость ~900 об/мин (режим Ultra-Low), ~1550 об/мин (режим Low) или ~2250 об/мин (режим Mid); или собственно Smart Fan. В последнем, наиболее интересном и применимом, случае частота вращения автоматически меняется ступенчато: до достижения задаваемой в BIOS температуры (в пределах 25—75°C) обороты минимальны (~950 об/мин), а далее за каждый градус повышения температуры определенным образом (на 100—200 об/мин) увеличивается скорость вращения. При этом система обладает достаточной инерционностью, чтобы не сваливаться в непрерывное изменение частоты вращения (±1°C в цикле), да и отличия соседних режимов на слух минимальны.

Тестирование мы проводили именно в режиме Smart Fan, температурный порог был выставлен по умолчанию — 60°C. Система была в полном сборе: Pentium 4 Extreme Edition 3,4 ГГц, ATI Radeon 9800Pro, звуковая карта, жесткий диск на 7200 об/мин, DVD-привод, флоппи-дисковод. Температура в режиме простоя снималась через 20 минут бездействия после загрузки Windows, режим полной загрузки системы обеспечивался игрой FarCry в высоком разрешении при параллельном выполнении расчетов в клиенте Folding@Home. Попытку еще и, скажем, записывать при этом DVD мы сочли слишком уж искусственной.

Незначительная разница температур в полярных режимах как нельзя лучше иллюстрирует действие Smart Fan: если температура находится в допустимых пределах, то можно и нужно уменьшать уровень шума вместо дальнейшего ее снижения. Хотя все старые процессоры Intel и не обладают функцией снижения частоты/напряжения в простое (см. наши статьи раздела «Процессоры»), как современные или как AMD Athlon 64/FX, применение функций типа Smart Fan должно вполне удовлетворять владельца компьютера. Использование улучшенного кулера ICE в сочетании с продуманной идеологией охлаждения Smart Fan привело к тому, что по субъективно оцениваемому уровню шума Shuttle SB77G5 выглядит одной из лучших моделей на рынке, заметно оставляя позади и более старые модели XPC, и изделия конкурентов (до этого исследования мы бы назвали в качестве эталона Soltek Qbic с системой охлаждения IcyQ). Причем похвалы заслуживают не показатели в каких-то конкретных условиях, а именно постоянно оптимальный тепловой режим при минимально-необходимой активности вентиляторов и соответственно минимальном шуме. Заметим, что вентилятору ICE не пришлось раскручиваться сильнее, чем на ~1600 об/мин, так что максимальные режимы работы кулера в BIOS вызывают даже некоторое недоумение.

Комплектация и краткие характеристики barebone-комплекта

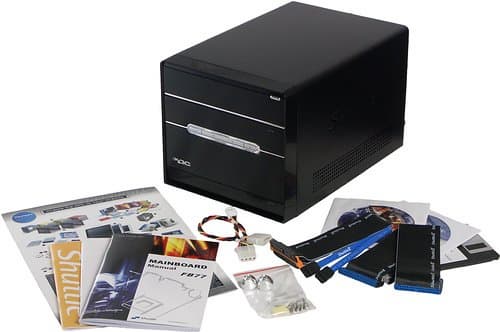

Насколько впечатляет список доступных дополнительных аксессуаров для barebone-комплектов Shuttle, настолько скромной представляется стандартная комплектация моделей. Впрочем, нельзя сказать, что производитель на чем-то сэкономил — просто в коробке вы не найдете ничего лишнего, и это при весьма внушительной стоимости barebone-систем Shuttle. Еще раз подчеркнем, однако, что все необходимые мелочи, как-то: стяжки для проводов, кусочки липкой ленты для закрепления проводов на стойках корпуса, винты, термопаста — на месте.

В заключение приведем краткие характеристики barebone-комплекта, поставляемого в красивой картонной коробке с ручкой для переноски.

  • Комплектация: корпус, БП, плата, процессорный кулер, 2 CD и дискета с драйверами для RAID, руководства, «узкий» предустановленный шлейф ATA66, 2 шлейфа ATA66 и шлейф FDD с петельками на разъемах для облегчения манипуляций с кабелями, короткий шлейф SATA, переходник-разветвитель питания для флоппи-дисковода, кабель питания комплекта, крепежные винты, стяжки для кабелей, кусочки изоляционного пластика, 2 серебристые ножки, пакетик с термопастой
  • Формат корпуса: «кубик»
  • Размеры корпуса (ШxГxВ): 200x310x185 мм
  • Отсеки: 1 внутренний и 1 внешний 3,5", 1 внешний 5,25"
  • БП: Shuttle Silent X (PC40N250EV), 250 Вт (маркировка)
  • Плата, чипсет: Shuttle FB77, Intel 875P (i875P+ICH5R)
  • Видео: встроенная графика отсутствует
  • Аудио: AC'97-кодек Realtek ALC658
  • Сеть: 10/100/1000 Мбит/с Gigabit Ethernet, Broadcom BCM5788KFB
  • Слоты расширения: 1 AGP (для полноразмерных карт одинарной ширины) и 1 PCI (для коротких или низкопрофильных карт)
  • Разъемы на передней панели: 2 Audio (микрофон/наушники), 2 USB (2.0), 1 mini-FireWire
  • Разъемы на задней панели: 2 PS/2, 2 COM, 2 USB (2.0), 1 FireWire, 1 LAN, S/PDIF-Out (Toslink и Coaxial), S/PDIF-In (Toslink), 4 Audio
  • Возможности точной настройки/разгона в BIOS: тайминги и частота работы памяти, частота FSB, фиксация делителей для AGP/PCI/SATA, напряжение процессора, памяти и AGP

Исследование производительности

Тестовый стенд:

  • Процессор: Intel Pentium 4 Extreme Edition 3,4 ГГц, Socket 775
  • Материнские платы:
    • Foxconn 865PE7AF-8EKS на чипсете Intel 865PE
    • Shuttle FB77 на чипсете Intel 875P в составе Shuttle SB77G5
  • Память: 2x512 МБ PC3200(DDR400) DDR SDRAM DIMM Corsair, 2-2-2-5
  • Внешняя видеокарта: Manli ATI Radeon 9800Pro 256 МБ
  • Жесткий диск: Seagate Barracuda 7200.7 (SATA), 7200 об/мин

Программное обеспечение:

  • ОС и драйверы:
    • Windows XP Professional SP2
    • DirectX 9.0c
    • Intel Chipset Driver 6.2.1.1001
    • Silicon Image SATA RAID 1.0.0.51
    • ATI Catalyst 4.11
  • Тестовые приложения:
    • 7-Zip 4.10b
    • WinRAR 3.41
    • MPEG4-кодек DivX Pro 5.2.1
    • MPEG4-кодек XviD 1.0.2
    • Doom 3 (v1.0.1282)

По результатам сравнения с платой Foxconn 865PE7AF-8EKS, основанной на чипсете Intel 865PE и тоже рассчитанной на применение процессоров с Socket 775, можно заметить, что рассмотренный barebone-комплект Shuttle достойно представляет свой чипсет, бывший лидером по скорости еще год назад (да и теперь от лидеров не особо отстающий).

Скорость работы архиваторов сильно зависит от латентности памяти, и i875P с PAT против «рядового» i865PE здесь выглядит отлично, выигрывая до 10%.

Впрочем, далеко не все приложения столь чувствительны к производительности подсистемы памяти, и кодирование MPEG4 являет один из примеров задач, зависящих в основном только от частоты и архитектуры процессора.

Даже в низших игровых режимах Shuttle FB77 не удается заметно опередить соперника, так что в применении для игр обе протестированные системы выглядят примерно одинаково. Впрочем, главное здесь — отсутствие торможений у barebone-комплекта Shuttle, поскольку прямыми конкурентами эти системы все равно не являются. Встроенным видео SB77G5 не обладает, так что вопрос о пригодности его интегрированной графики для игр просто не стоит.

Заключение

Модель Shuttle XPC SB77G5 облачена в новый, удачный, на наш взгляд, корпус, при этом она сохраняет качество barebone-систем компании и предназначена для процессоров, могущих обеспечить наивысший возможный уровень производительности. Цена комплекта традиционно высока, но тысячи покупателей во всем мире сделали свой выбор в пользу миникомпьютеров Shuttle и вряд ли жалеют об этом, а исследованная сегодня модель ничуть не менее достойна ваших денег. Из отличительных особенностей SB77G5 отметим прекрасную эффективность системы охлаждения, которая обеспечивает красивому и быстрому barebone-комплекту рекордно низкий на сегодня уровень шума при приемлемом температурном режиме.

В заключение приведем краткий список самых характерных плюсов и минусов рассмотренного barebone-комплекта.

Плюсы:

  • Стильный дизайн, с сохранением внешнего вида лицевой панели даже после установки накопителей
  • Удобная сборка/разборка
  • Возможность установки высокопрофильных плат AGP и PCI (PCI — только коротких или низкопрофильных)
  • Поддержка USB 2.0
  • Поддержка FireWire
  • Поддержка SATA [RAID]
  • Поддержка Gigabit LAN
  • Наличие оптического входа и выхода S/PDIF, а также коаксиального S/PDIF-Out
  • Высокий уровень производительности и поддержка всех современных процессоров
  • Очень низкий уровень шума системы охлаждения при достаточной эффективности
  • Один из лучших БП в своем классе — мощный и эффективный
  • Отличный процессорный кулер в комплекте
  • Широкий выбор дополнительных аксессуаров
  • (?) Богатые возможности для разгона

Минусы:
