Abit KX7-333R — системная плата на базе чипсета VIA KT333


На фоне ослепительной (ослепляющей?) AT7 данный продукт выглядит консервативным середнячком. Впрочем, именно необычность первой платы на KT333 и обусловила выпуск этой — обычные продукты покупаются в куда большем объеме, нежели деликатесы. Отметим также, что PCB у KX7-333R не изменилась по сравнению с платами на базе чипсета KT266A.

Комплект поставки включает:

  • Упаковку: коробка привычного дизайна;
  • Документацию: руководство пользователя материнской платы — на английском языке;
  • Кабели: два ATA66/100/133 и шлейф для подключения дисковода;
  • Планку на заднюю панель компьютера с 2 портами USB;
  • Дискету с драйверами для IDE RAID;
  • Компакт-диск с программным обеспечением, включающим:
    • необходимые для работы платы драйверы;
    • руководство пользователя материнской платы в формате PDF;
    • 3Deep E-Color;
    • Norton Antivirus 2002;
    • Adobe Acrobat Reader;
    • пакет программ от Buzzsoft;
    • InterVideo WinDVD;
    • утилиту для мониторинга системы;
    • DirectX 8.1.

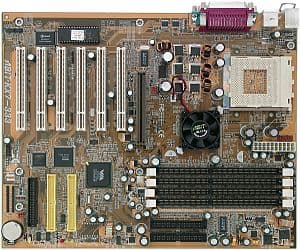

Разводка платы почти лишена недостатков, в качестве которых можно отметить разве что расположение разъемов IDE RAID и FDD позади слотов PCI. Доступ к перемычкам и переключателям не затруднен даже при установке платы в корпус, их краткое описание приведено на текстолите платы.

В трехканальном импульсном стабилизаторе напряжения питания процессора применены 2 конденсатора по 4700 мкФ и 5 по 2200 мкФ (отличный показатель).

На плату интегрированы следующие контроллеры:

  • контроллер IDE RAID, реализованный на базе микросхемы HighPoint HPT372, с возможностью подключения до 4 устройств по протоколу ATA133 и создания RAID уровней 0, 1 и 0+1.

Отметим отсутствие ставшего уже постоянным атрибутом современных материнских плат звукового контроллера (хотя бы AC'97-кодека).

Не распаяны, но разведены на плате: разъем USB3.

На плате используются возможности системного мониторинга микросхемы Winbond W83697HF. Контролируются:

  • напряжения процессора, +3,3, +5 и +12 В, шин AGP и памяти, VBAT и +5 В Standby;
  • частота вращения 2 вентиляторов;
  • температуры процессора (встроенным датчиком в сокете) и платы (встроенным датчиком платы).

На плате имеется 2 разъема для регулируемого подключения вентиляторов и 3 для нерегулируемого (к одному из них подключен вентилятор на радиаторе северного моста чипсета).

Краткие характеристики платы: разъемы памяти — 4 DDR SDRAM; слоты расширения — AGP/ 6 PCI; порты ввода/вывода — 2 COM/ LPT/ 2 PS/2/ 4 USB 1.1; размеры — 305х245 мм.

Настройка платы осуществляется:

С помощью перемычек и переключателейПеремычка для очистки CMOS
Из BIOS, основанного на версии 6.00PG от Phoenix-AwardНастройки таймингов памяти+CAS Latency, Bank Interleave, Precharge to Active, Active to Precharge, Active to CMD, DDR DQS Input Delay, DDR DQS Output Delay, MD Drive Strength, CMD Drive Strength, Enhance DRAM Performance, DRAM Access, Queue Depth, Command Rate, Feedback Delay
Выбор частоты работы памяти+100, 133 и 166 МГц
Настройка работы шины AGP+
Настройка работы шины PCI+
Возможность изменения делителя частоты для шин AGP и PCI+FSB:AGP:PCI = 3:2:1, 4:2:1 и 5:2:1
Ручное распределение прерываний по слотам+
Изменение частоты FSB+100-250 МГц с шагом 1 МГц
Изменение коэффициента умножения процессора+x5-x13
Изменение напряжения ядра процессора+1,1-1,85 В с шагом 0,025 В
Изменение напряжения памяти+2,55, 2,65, 2,75 и 2,85 В
Изменение напряжения чипсета+3,5 и 3,65 В
Изменение напряжения шины AGP-

Использовалась версия BIOS 7M, как последняя из доступных на время проведения тестирования.

В итоге имеем достаточно стандартный продукт от Abit с привычно богатыми возможностями для разгона системы, умеренной функциональностью и особо выделяющимся отсутствием звукового контроллера.

Результаты тестов:
