Какое-то время назад мы уже тестировали проектор Philips серии PicoPix с примерно такой же функциональностью и габаритами, но на отражающей ЖК-матрице (LCoS) и с яркостью в 30 лм. В основу Philips PPX2480 положена технология DLP, сердцем которой является микромеханическое устройство — матрица управляемых микрозеркал, — и его паспортный световой поток равен 80 лм.
Содержание:
- Паспортные характеристики, комплект поставки и цена
- Внешний вид
- Пульт
- Коммутация
- Меню и локализация
- Управление проекцией
- Настройка изображения
- Измерение яркостных характеристик
- Звуковые характеристики и потребление электроэнергии
- Тестирование видеотракта
- Оценка качества цветопередачи
- Встроенный мультимедийный плеер
- Выводы
Паспортные характеристики, комплект поставки и цена
| Паспортные характеристики | |
| Технология проецирования | DLP |
| Матрица | 0,3″ |
| Разрешение матрицы | 854×480 |
| Объектив | Нет данных |
| Тип источника света | Светодиодный, КЗС |
| Срок службы источника света | 30 000 ч |
| Световой поток | 80 лм |
| Контрастность | 1000:1 |
| Размер проецируемого изображения, диагональ (в скобках — расстояние до экрана) | минимум 30 см (0,5 м) |
| максимум 305 см (5,0 м) | |
| Интерфейсы |
|
| Форматы входного сигнала | телевизионные (композитный): NTSC, PAL, SECAM |
| компонентные аналоговые видеосигналы Y/Cb/Cr (Y/Pb/Pr): 480i, 480p, 576i, 576p, 720p, 1080i, 1080p@50/60 Гц | |
| аналоговые RGB-сигналы: VGA-WXGA (отчет MonInfo) | |
| Уровень шума | Нет данных |
| Встроенная звуковая система | Громкоговоритель 1 Вт |
| Встроенный мультимедийный плеер — поддержка воспроизведения |
|
| Особенности |
|
| Размеры (Ш×В×Г) | 105×31×105 мм |
| Масса | 270 г |
| Потребляемая мощность | Нет данных |
| Напряжение питания (внешний БП) | 100—240 В, 50/60 Гц |
| Комплект поставки |
|
| Ссылка на сайт производителя | www.philips.ru |
| Средняя текущая цена (количество предложений) в московской рознице (рублевый эквивалент — во всплывающей подсказке) | Н/Д(1) |
Внешний вид

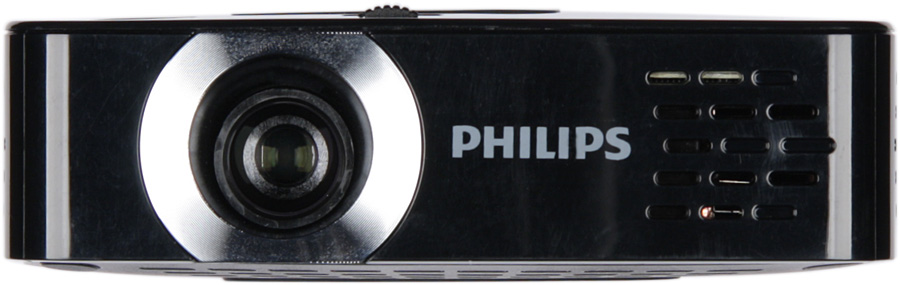

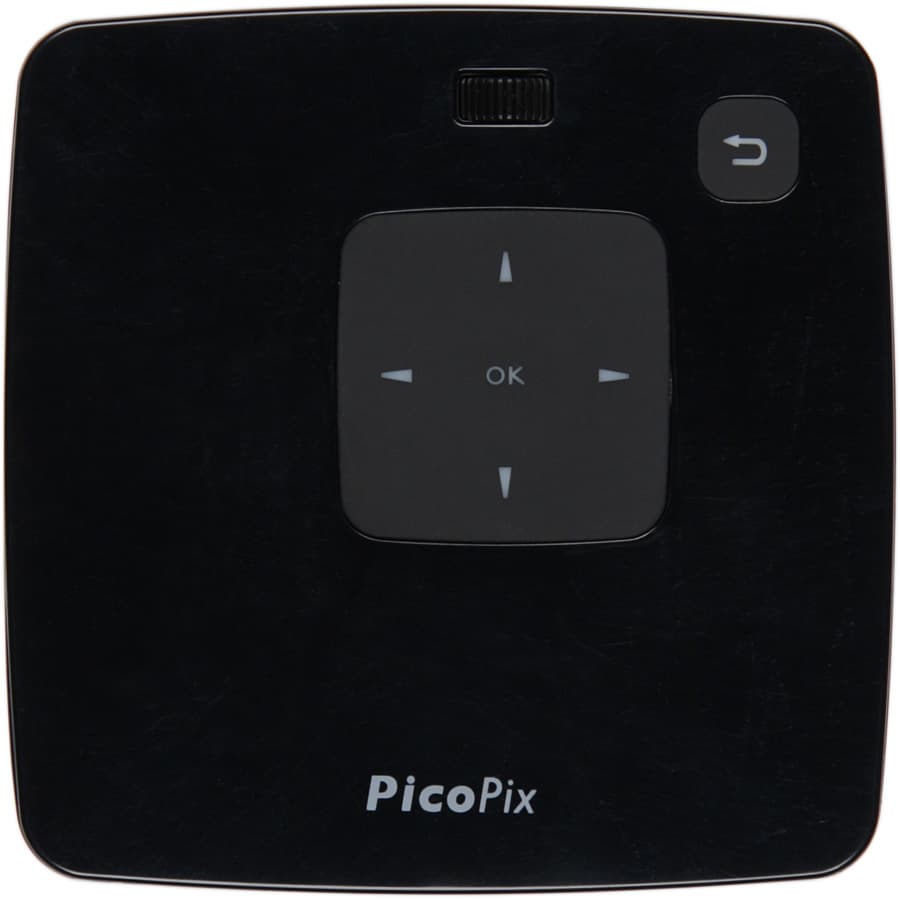

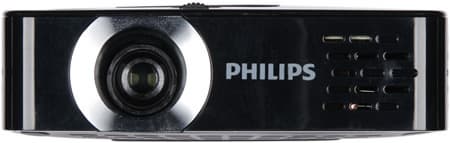

Проектор имеет небольшие габариты, но носить его придется все же, скорее в сумочке, чем в кармане. Его корпус изготовлен из пластика, при этом верхняя, передняя, задняя и боковые панели черные с зеркально-гладкой неустойчивой к появлению царапин поверхностью, а днище — черное и матовое. На верхней панели находятся логотип, кнопки управления, индикатор зарядки и колесико фокусировки.
Кнопки механические (мембранные), сверху они закрыты мембраной из резиноподобного материала. Окошко единственного ИК-приемника находится в углу, на переходе правой боковины в заднюю панель. На правой и на левой панели — вентиляционные решетки, где-то за ними спрятан миниатюрный громкоговоритель. На правом боку есть движковый выключатель питания и индикатор зарядки АКБ. На передней панели — ниша объектива, логотип и вентиляционная решетка,

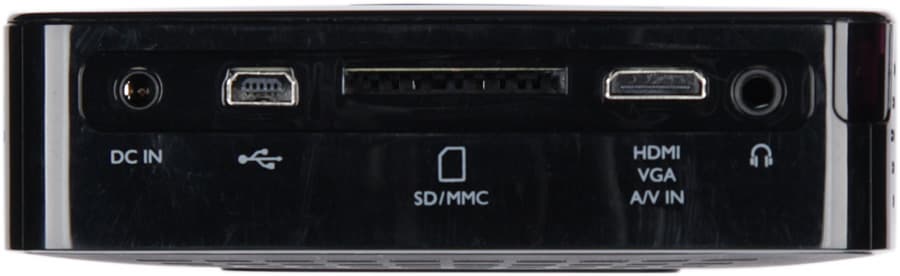

на задней — интерфейсные разъемы, слот для карт памяти SD и разъем питания.

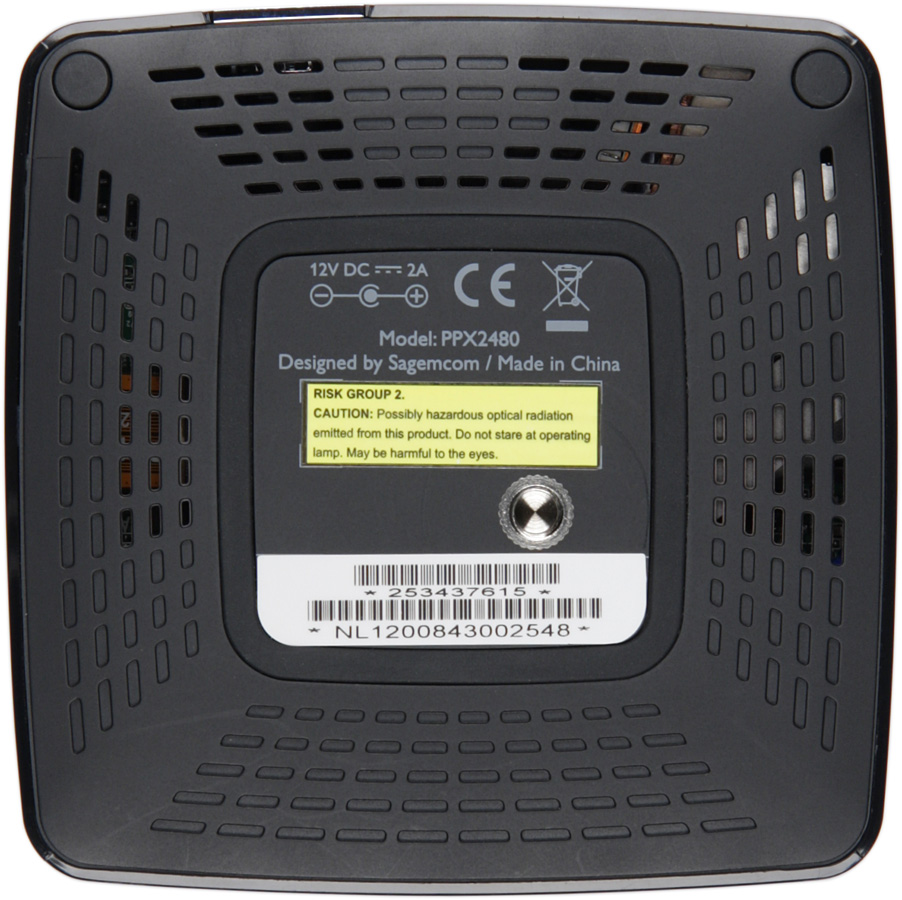

Днище немного выпуклое, в его центральной части есть вставка из резины, на которой лежит проектор при настольном размещении.

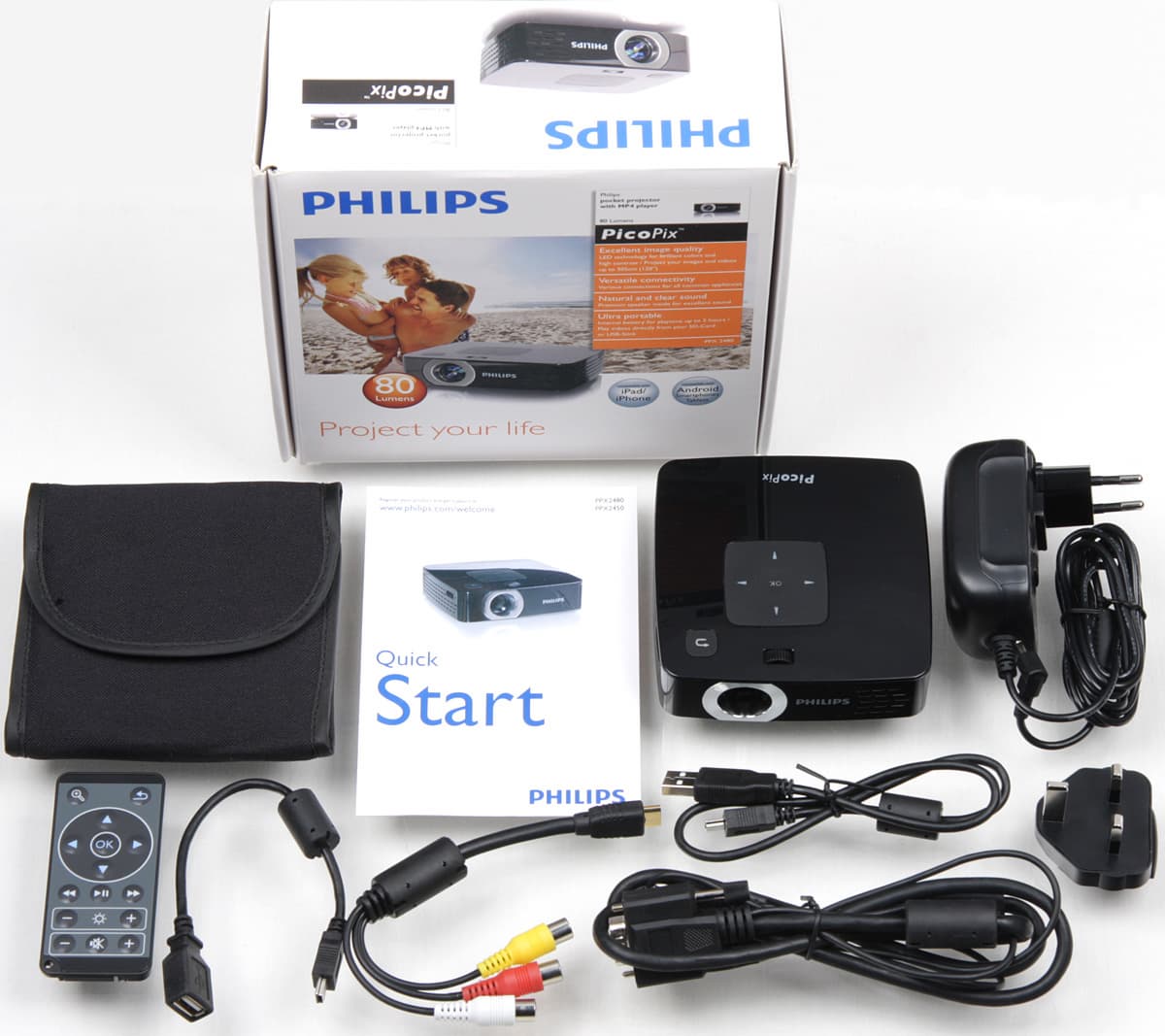

Также на днище присутствуют вентиляционные решетки (поэтому лучше не класть работающий проектор на проминающуюся поверхность) и металлическое штативное гнездо. В комплект поставки входит чехол с клапаном на «липучке» и с двумя полужесткими стенками, куда с трудом втискивается проектор и ничего больше не влезает.
Пульт

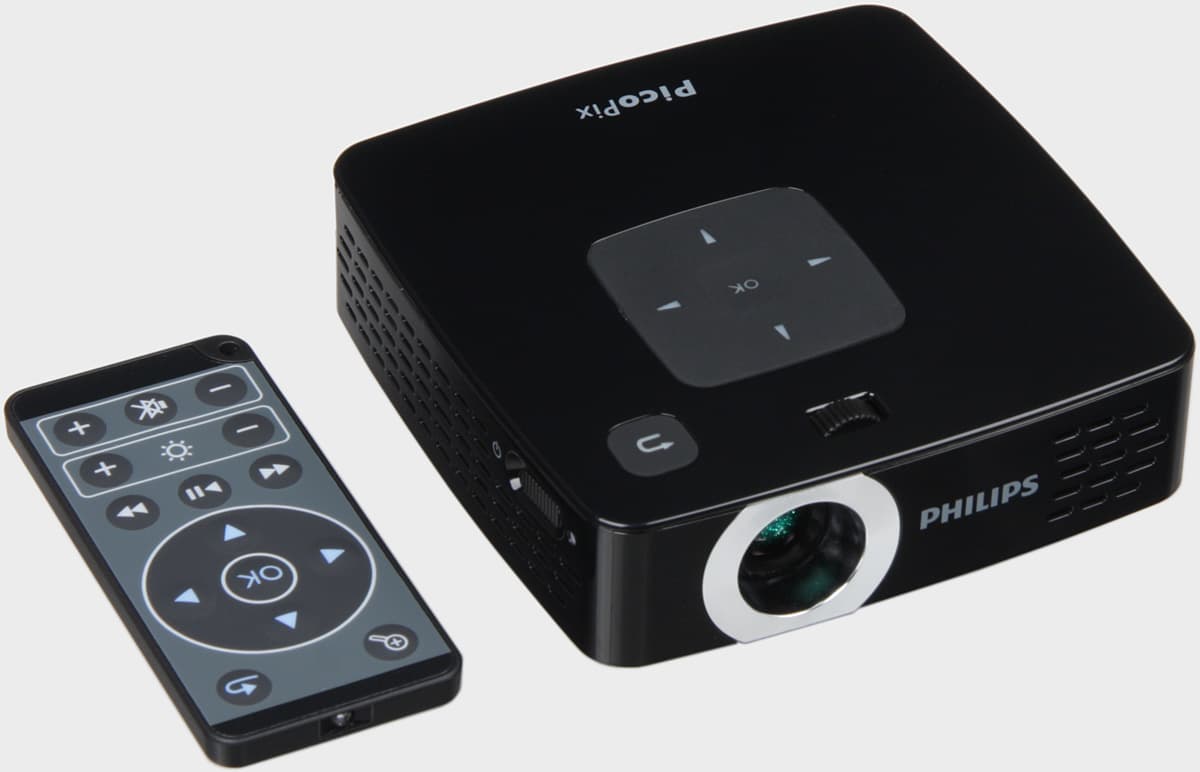

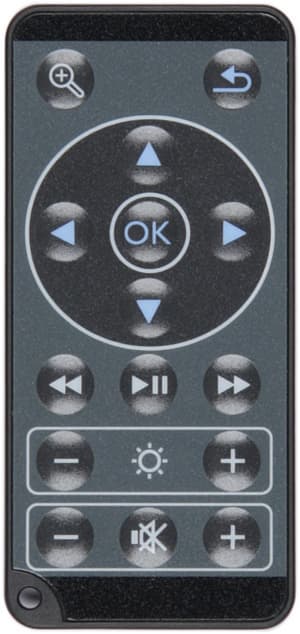

Пульт маленький с минимумом кнопок. Обозначения кнопок крупные и контрастные, но пользоваться таким пультом все равно неудобно. Зато маленький. Направлять пульт нужно примерно в сторону окошка ИК-приемника, по отражению с экрана пульт не работает.
Коммутация
Ввод аудио- и видеосигнала в аналоговом и цифровом виде осуществляется через разъем mini-HDMI. В комплекте поставки входят кабели-переходники с этого разъема на штекер mini D-sub 15 pin (100 см) и штекер миниджек 3,5 мм (еще 100 см от mini D-sub) — для подключения к компьютеру с VGA-видеовыходом и аудиовыходом в виде обычного гнезда 3,5 мм, — а также кабель-переходник на гнезда RCA (короткий — 21 см), к которым подключается источник композитного видеосигнала и стереофонического аудиосигнала. Кабеля-переходника с mini-HDMI на штекер или на гнездо HDMI в комплекте нет. В качестве дополнительных аксессуаров заявлены переходники для подключения к источнику компонентного видеосигнала (и стереофонического аудиосигнала), а также для подключения к iPod и iPhone (судя по всему, только для старого, широкого разъема). К USB-порту можно подключать USB-накопители (в комплекте есть USB-переходник со штекера типа mini-B на гнездо типа A). Поддерживается, видимо, только FAT16/32. Питания на порте хватает для работы типичного USB HDD с диском 2,5 дюйма. Проектор можно напрямую подключить к компьютеру по USB, при этом проекция автоматически выключится, а с компьютера будет доступна встроенная в проектор память, карта SD и подключенный к проектору USB-накопитель.
Проектор комплектуется внешним блоком питания, который можно использовать для работы и для зарядки встроенной АКБ. Последняя заряжается примерно за 3 часа, и обеспечивает непрерывную работу в ярком режиме с воспроизведением Full HD MKV-файла в течение 1 ч 18 мин, и в режиме пониженной яркости с неспешной демонстрацией слайд-шоу под музыку в течение 2 ч 24 мин (приведены результаты наших тестов).
Меню и локализация

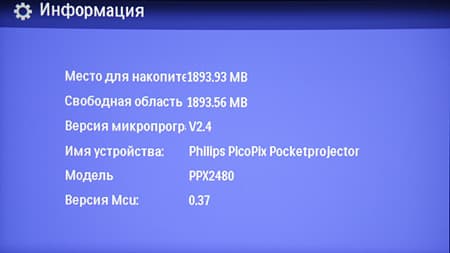

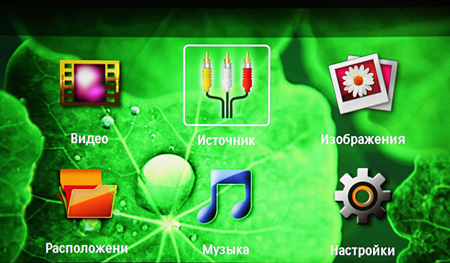

В меню используется ровный и достаточно крупный шрифт без засечек. При включении проектора выводится заглавная страница с подписанными иконками, откуда можно запустить браузеры с ограничением на файлы определенного типа или без ограничения, переключиться на внешний источник сигнала или перейти в меню с настройками.

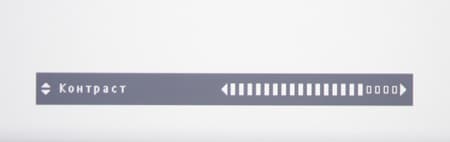

Настройки изображения можно вызывать и непосредственно при работе — сначала вызвав кнопками пульта ползунок с громкостью, затем стрелками вверх и вниз выбрав нужную настройку (выбор профиля, насыщенность, контрастность или яркость).
Есть русская версия экранного меню. Перевод на русский язык более-менее адекватный. При работе с USB-накопителями или SD-картами кириллица в названиях файлов и папок отображается корректно. Теги из аудиофайлов частично отображаются (в браузере), также отображаются встроенные в MKV-видеофайл текстовые субтитры, кириллица должна быть в кодировке Unicode (UTF-8).

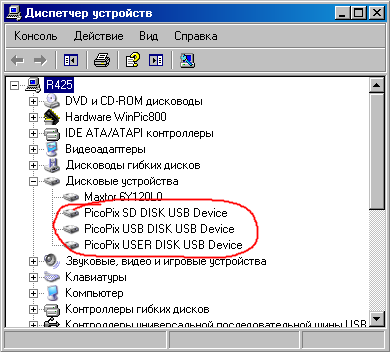

На встроенную память записано руководство пользователя (пропало, после обновления микропрограммы), также русскую версию руководства можно скачать с русского сайта компании в виде PDF-файла. Оттуда же можно скачать последнее обновление микропрограммы. На момент тестирования там была версия 2.4, до которой мы проектор благополучно и обновили.
Управление проекцией
Фокусное расстояние фиксированное и не меняется. Фокусировка изображения на экране производится вращением ребристого колесика. Проекция направлена немного вверх, так что нижний край области проекции находится примерно на оси объектива. Есть три режима трансформации, но, похоже, влияют они на вывод видеофайлов. В меню выбирается тип проекции (фронтальная / на просвет, обычное / потолочное крепление).
Настройка изображения

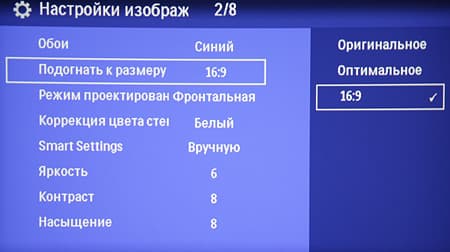

В проекторе есть несколько предустановленных профилей с фиксированными значениями настроек изображения и один пользовательский профиль, в котором можно настраивать яркость, контрастность и насыщенность (которая на самом деле регулирует яркость цветов).
Измерение яркостных характеристик
Измерение светового потока, контрастности и равномерности освещения проводились по методике ANSI подробно описанной тут.
Результаты измерений для проектора Philips PPX2480:
| Режим | Световой поток |
| Высокой яркости | 68 лм |
| Экономичный | 27 лм |
| Равномерность | |
| +8%, −25% | |
| Контрастность | |
| 370:1 | |
Максимальный световой поток меньше заявленных 80 лм. В полной темноте такой яркости хватает для проекции на экран шириной где-то до 1,5 м, в едва освещенном помещении лучше проецировать на лист А3. Равномерность освещенности белого поля хорошая. Контрастность высокая. Также мы измерили контрастность, измеряя освещенность в центре экрана для белого и черного поля, т. н. контрастность full on/full off.
| Режим | Контрастность full on/full off |
| Высокой яркости | 725:1 |
| Экономичный | 728:1 |
Контрастность ниже заявленных 1000:1. Впрочем, так как световой поток невысокий, соответственно и уровень черного низкий, и как следствие — черный цвет воспринимается довольно глубоким.

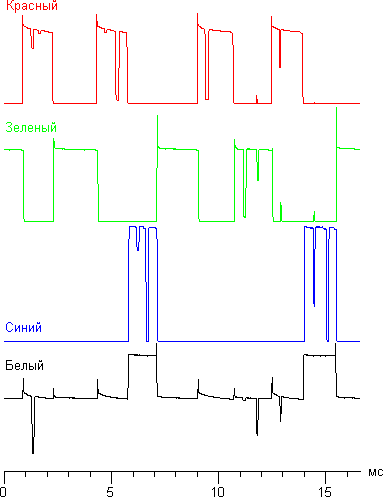

В отличие от типичного одночипового DLP-проектора в данном проекторе нет вращающегося светофильтра, вместо него и лампы используются три сверхярких светодиода (красный, синий и зеленый; возможно, три группы светодиодов), включающиеся поочередно. Для иллюстрации принципа работы приведем зависимость яркости от времени для белого цвета и чистых основных цветов:
Для наглядности все графики яркости, кроме нижнего, смещены вверх и выровнены по импульсам красного, зеленого и синего цветов.
Анализ зависимостей яркости от времени показал, что частота чередования цветов составляет 240 Гц для красного и зеленого цветов и 120 Гц для синего цвета (при входном сигнале с 60 Гц вертикальной частоты). Это относительно большая частота (примерно соответствует 4-скоростному светофильтру), однако эффект радуги все же присутствует.
Отметим, что проектор оснащен DMD-матрицей с диагональным расположением микрозеркал. Видимо, за счет этого достигается большая компактность оптической системы. Однако проектор вынужден преобразовывать строчно-столбцовое изображение к диагональному виду, что приводит к некоторому искажению картинки.

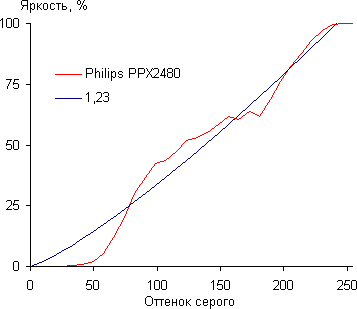

Для оценки характера роста яркости на шкале серого мы измерили яркость 32 оттенков серого (от 0, 0, 0 до 255, 255, 255) при VGA-подключении:
Полученная гамма-кривая только при большом воображении имеет сходство со степенной зависимостью. Попытка аппроксимации полученной гамма-кривой дала показатель 1,23, но можно было этого и не делать. Видно, что часть оттенков не различается как в светах, так и в тенях.
Звуковые характеристики и потребление электроэнергии
Внимание! Приведенные значения уровня звукового давления от системы охлаждения получены по нашей методике и их нельзя напрямую сравнивать с паспортными данными проектора.
| Режим | Уровень шума, дБА | Субъективная оценка | Потребление электроэнергии, Вт |
| Высокой яркости | 33,1 | Очень тихо | 16,7 |
| Высокой яркости, воспроизведение «тяжелого» видеофайла | 33,6 | Очень тихо | до 19,7 |
| Высокой яркости, воспроизведение «тяжелого» видеофайла, 2 часа непрерывной работы | 38 | Тихо | до 19,7 |
| Пониженной яркости | 30,3 | Очень тихо | 8,5 |
С точки зрения использования в офисе проектор является относительно тихим, но стоит учитывать тот факт, что из-за малого размера проекции зрителям поневоле придется сидеть близко к проектору и 38 дБА уже могут немного мешать.
Встроенный громкоговоритель негромкий и воспроизводит только средние и высокие частоты, звуки с высоким уровнем заметно перегружают звуковой тракт. При подключении наушников встроенный громкоговоритель отключается. В наушниках звук громкий, но без запаса. Различаются средние и высокие частоты (низких маловато), искажений немного, но звуки с высоким уровнем также перегружают звуковой тракт.
Тестирование видеотракта
VGA-подключение
Тестирование в основном проводилось при разрешении VGA-сигнала в 1280 на 720 пикселей и вертикальной частоте обновления в 60 Гц. Результат работы функции автоподстройки под параметры VGA-сигнала не требует ручной коррекции. Белое поле было равномерным по цветовому тону и по яркости. Черное поле к верхнему правому углу становится заметно светлее. Геометрия хорошая, прогиб границ внутрь составляет около 5 мм на 150 см ширины. К краям картинка слегка теряет резкость. Ширина цветной каймы на границах объектов, обусловленная наличием хроматических аберраций у объектива, в целом незначительная, и только в углах доходит до 1/2 пикселя или чуть больше. Граница между пикселями в глаза не бросается.
Работа с бытовым плеером
Работа с источниками композитного видеосигнала проверялась с использованием Blu-ray-плеера Sony BDP-S300. Четкость изображения несколько понижается из-за интерполяции к разрешению матрицы проектора. Слабые градации оттенков в тенях и на светлых участках изображения хорошо различаются (завал в тенях и светах после регулировки уровней настройками Яркость и Контраст не выходит за безопасные границы). Картинка выводится по полям, цветной муар не убирается.
Оценка качества цветопередачи
Для оценки качества цветопередачи использовали спектрофотометр X-Rite ColorMunki Design и комплект программ Argyll CMS (1.3.4).
Цветовой охват очень широкий:

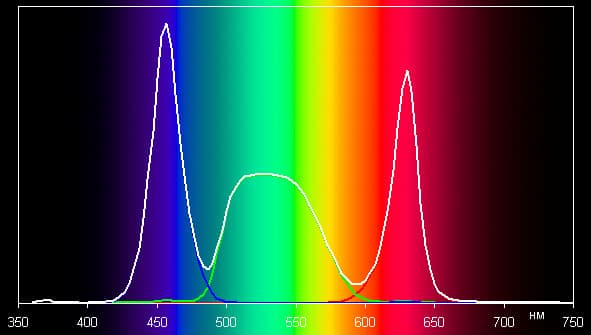

Поэтому цвета пересыщены и ненатуральные. Ниже приведены спектры для белого поля (белая линия), наложенные на спектры красного, зеленого и синего полей (линии соответствующих цветов):

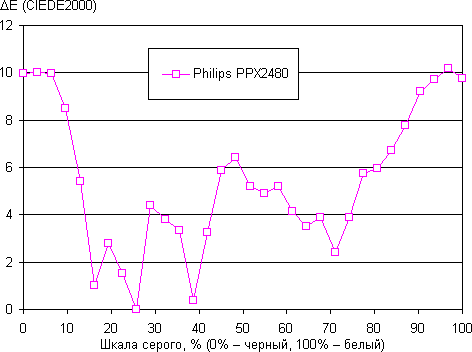

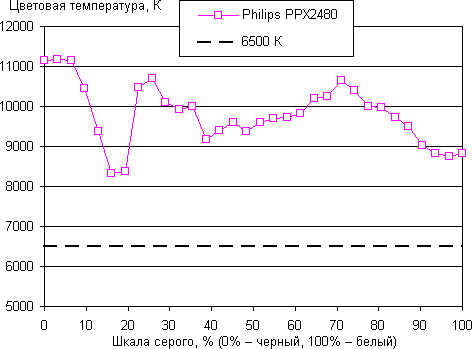

Видно, что компоненты хорошо разделены, и это приводит к очень широкому цветовому охвату. Графики ниже показывают цветовую температуру на различных участках шкалы серого и отклонение от спектра абсолютно черного тела (параметр ΔE):
Близкий к черному диапазон можно не учитывать, так как в нем цветопередача не так важна, а погрешность измерения цветовых характеристик высокая. Цветовая температура слишком высокая. Отклонение от спектра абсолютно черного тела меньше 10, что приемлемо, но эта характеристика сильно меняется от оттека к оттенку, что приводит к видимой глазом неравномерности цветового тона оттенков серого.
Встроенный мультимедийный плеер

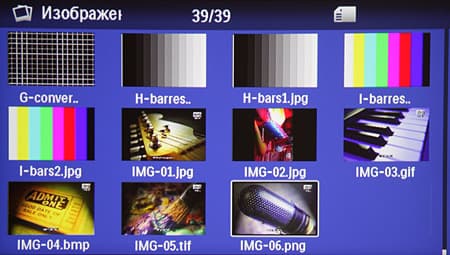

Со встроенной памяти, USB-носителей и с SD-карт проектор умеет показывать картинки (JPG, GIF, BMP, несжатый TIFF и PNG).

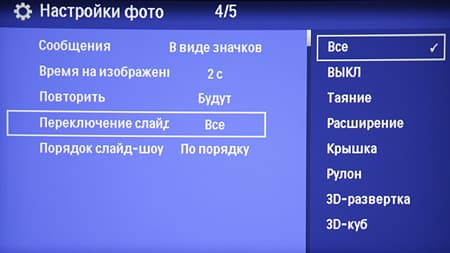

Изображения можно просматривать в режиме слайд-шоу с заданным интервалом (2—60 c), с выбранным или случайным эффектом перехода и даже под музыку (аудиофайл выбирается из встроенной памяти).
Картинки отображаются вписанными до ближайших границ проекции с сохранением правильных пропорций. Есть увеличение со сдвигом увеличенной области

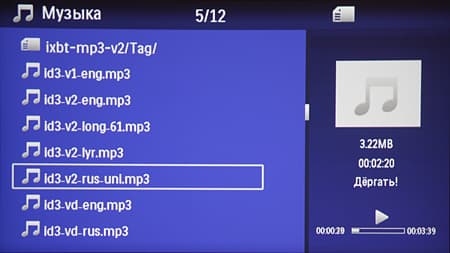

Из аудиофайлов воспроизводятся MP3, OGG, AC3, AAC и WMA с практически любыми сочетаниями частоты дискретизации и битрейта, не поддерживаются только 24-битные и сжатые без потерь WMA. Приятная неожиданность — справа от списка файлов отображается встроенная в MP3-файл картинка.

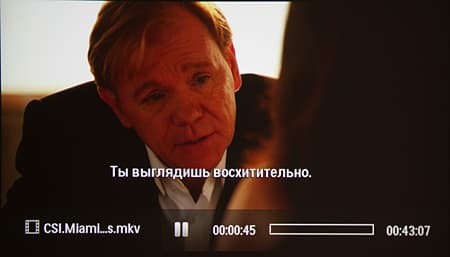

Заявленный список контейнеров и кодеков очень обширный, мы протестировали далеко не все их сочетания, ограничившись нашей подборкой из популярных типов видеофайлов. В итоге оказалось проще перечислить, что не воспроизводится. Это файлы в контейнерах DivX, WMV и OGM. Все остальное вплоть до разрешения Full HD с высоким потоком плеер сумел показать. Внешние субтитры не поддерживаются. Встроенные текстовые субтитры частично поддерживаются (хорошо в MKV и плохо — очень мелко выводятся — в AVI). Пропорции картинки сохраняются (как правило, нужно выбрать режим 16:9). Переключения между аудиодорожками и субтитрами нет — всегда воспроизводятся только первые дорожки (DTS не воспроизводится). Без проблем воспроизводятся Full HD MKV-видеофайлы с потоком до 18 Мбит/с, 40 Мбит/с уже подтормаживают. Работают быстрая перемотка вперед и назад, а также приостановка воспроизведения.

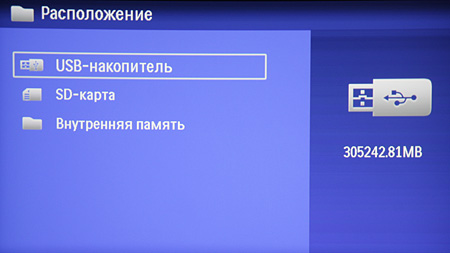

В проекторе есть встроенный браузер, который позволяет просматривать содержимое встроенной памяти, подключенных USB-носителей и вставленных карт SD.
Между этими накопителями можно переключаться кнопкой возврата, находясь в главном меню. Папки и файлы можно копировать и удалять (эту функцию мы не проверяли).
Выводы
Проектор Philips PPX2480 — это миниатюрный самодостаточный мультимедийный центр, умещающийся в (большой) карман. Его размеры и вес, в сочетании с довольно высокой для этого класса яркостью, являются главными достоинствами этого устройства. Без недочетов не обошлось, но все же нужно делать скидку на класс устройства, то, что для типичного стационарного проектора для домашнего кинотеатра не допустимо, этому «кубику» простить можно. Philips PPX2480 предназначен скорее для использования в чисто развлекательных целях — посмотреть кино и фотографии под музыку, — но не исключается и возможность проведения с его помощью и презентации для небольшой аудитории. В связи с этим хочется посоветовать производителям подобных проекторов прилагать к ним складные настольные экраны размеров А3 или немного больше, так как светлые поверхности, пригодные для проекции, не всегда могут найтись в нужном месте.
Достоинства:
- Небольшие размеры и вес
- Поддержка USB-носителей и SD-карт
- Встроенная память в 2 ГБ
- Встроенный мультиформатный плеер
Недостатки:
- Пересыщенные цвета
- Отсутствие нужных переходников в комплекте
- Заметная неравномерность черного поля
- Невысокое качество звукового тракта
