LCoS-проектор Philips PPX1430


Шапочное знакомство с проекторами Philips серии PicoPix состоялось на выставке IFA в 2010 году. В преддверии IFA 2011 до нашей тестовой лаборатории добрался их представитель, отличающийся наличием встроенного мультимедийного плеера. Особый интерес представляет используемая технология проецирования, так как со светодиодными источниками света у нас побывали LCD- и DLP-проекторы, а вот LED-проекторы с отражающими ЖК-матрицами (LCoS) мы еще не тестировали.

Содержание:

Комплект поставки, характеристики и цена

Паспортные характеристики
Технология проецирования LCoS
Матрица 0,37″
Разрешение матрицы 800×600
Объектив Нет данных
Тип источника света Светодиодный, КЗС
Срок службы источника света 20 000 ч
Световой поток 30 лм
Контрастность 400:1
Размер проецируемого изображения, диагональ (в скобках — расстояние до экрана) минимум 13,2 см (0,2 м)
максимум 205,7 см (3,0 м)
Интерфейсы
  • Аудио/видеовход, стереофонические аудиосигналы, VGA и компонентные видеосигналы Y/Cb/Cr (Y/Pb/Pr), проприетарный разъем
  • Стереофонический аудио- и композитный видеовход, 4-контактное гнездо миниджек 3,5 мм
  • USB-порт, чтение с внешних накопителей (FAT32), гнездо mini-B
  • Слот для карт SD/SDHC (до 32 Гбайт, FAT32)
  • Выход на наушники, 3-контактное гнездо миниджек 3,5 мм
Форматы входного сигнала телевизионные (композитный): NTSC, PAL, SECAM
компонентные аналоговые видеосигналы Y/Cb/Cr (Y/Pb/Pr): 480i, 480p, 576i, 576p, 720p, 1080i, 1080p@50/60 Гц
аналоговые RGB-сигналы: VGA (640×480, 60 Гц), SVGA (800×600, 60 Гц), XGA (1024×768, 60 Гц), WXGA (1280×768, 60 Гц)
Уровень шума Нет данных
Встроенная звуковая система Два громкоговорителя по 0,3 Вт
Встроенный мультимедийный плеер — поддержка воспроизведения
  • графических файлов JPEG, BMP, PNG, GIF, TIFF
  • аудиофайлов MP3, WAV
  • видеофайлов (контейнер: кодек) — .avi: MJPEG, MPEG-4, H.264; .mov: MJPEG, MPEG-4, H.264; .mp4: MJPEG, MPEG-4, H.264; .mkv: MPEG-4, H.264; .flv: H.263, H.264; .ts: H.264; .m2ts: H.264; .swf: SWF
Особенности
  • Встроенная память 2 Гбайта
  • Откидывающаяся ножка (6°)
  • Штативное гнездо
  • Встроенная АКБ (LiPol) 7,4 В, 2300 мА·ч
  • Работа от АКБ 2 ч или 2,5 ч в экономном режиме
  • Заряд АКБ за 3 ч
Размеры (Ш×В×Г) 100×32×100 мм
Масса 290 г
Потребляемая мощность Нет данных
Напряжение питания (внешний БП) 100—240 В, 50/60 Гц
Комплект поставки
  • Проектор
  • Блок питания (100—240 В, 50/60 Гц на 12 В, 2 A, две сменные вилки)
  • ИК-пульт ДУ и элемент питания CR2025 для него
  • Краткое руководство пользователя
  • Чехол
  • Штатив
  • Переходник со штекера миниджек 3,5 мм на 3 гнезда RCA
  • Переходник USB — штекер типа mini-B на гнездо типа A
Ссылка на сайт производителя www.philips.ru
Средняя текущая цена (количество предложений) в московской рознице (рублевый эквивалент — во всплывающей подсказке) Н/Д(1)

Внешний вид

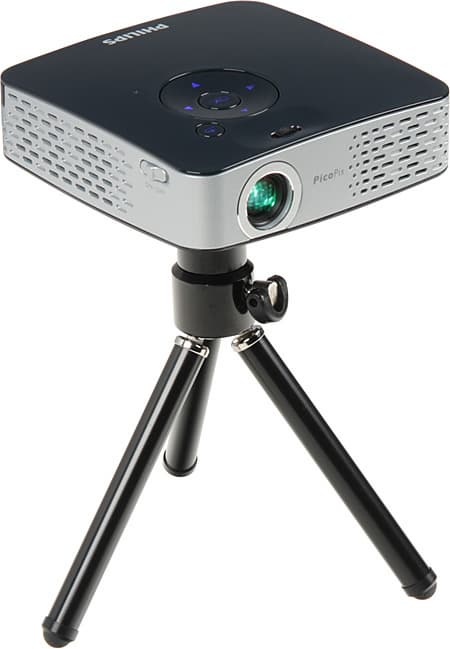

LCoS-проектор Philips PPX1430, общий вид

По габаритам проектор почти карманный, в смысле в карман влезет, но только в большой. Его корпус изготовлен из пластика, при этом верхняя и нижняя панели черные с зеркально-гладкой относительно устойчивой к появлению царапин поверхностью, а по периметру — пластик с серебристой поверхностью. На верхней панели находятся логотип, кнопки управления, индикатор зарядки и колесико фокусировки.

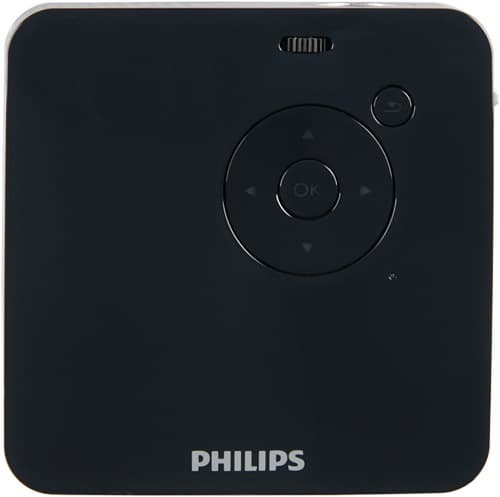

LCoS-проектор Philips PPX1430, вид сверху

Во время работы при нажатии на любую кнопку и при получении команды с пульта включается синяя подсветка значков на кнопках, которая гаснет через несколько секунд. Окошко единственного ИК-приемника находится в самом неожиданном месте — в углу, на переходе правой боковины в заднюю панель. На правой и на левой панели есть вентиляционные решетки, за которыми спрятаны миниатюрные громкоговорители. Кроме того, на левом боку есть разъем для наушников,

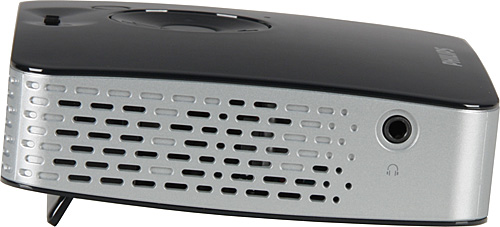

LCoS-проектор Philips PPX1430, левый бок

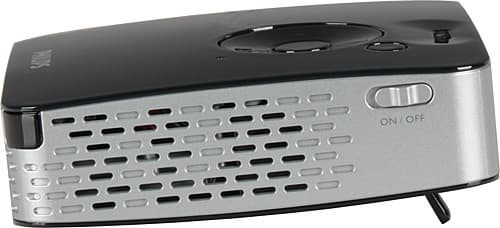

а на правом — выключатель питания.

LCoS-проектор Philips PPX1430, правый бок

На передней панели есть ниша объектива, обрамленная металлическим кольцом, и вентиляционная решетка,

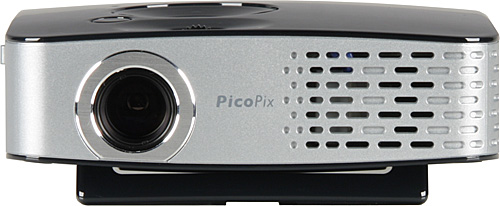

LCoS-проектор Philips PPX1430, вид спереди

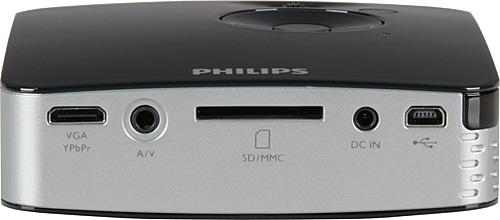

на задней — интерфейсные разъемы, слот для карт памяти SD и разъем питания.

LCoS-проектор Philips PPX1430, вид сзади

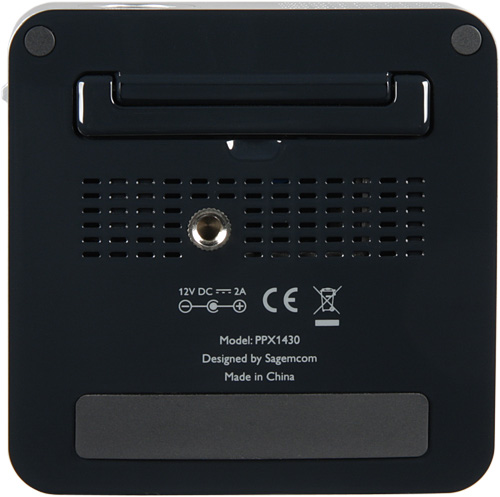

На днище находятся откидывающаяся ножка, еще одна вентиляционная решетка, штативное гнездо и резиновая площадка.

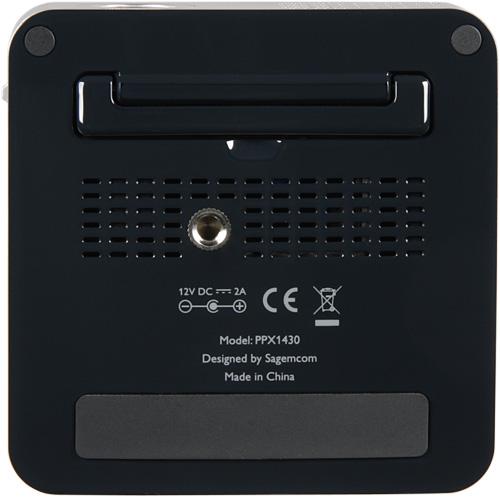

LCoS-проектор Philips PPX1430, вид снизу

С прижатой ножкой из-за выпуклого днища проектор лежит на ровной плоскости неустойчиво, поэтому при проекции со стола лучше или откидывать ножку (но проекция при этом будет направлена вверх), или закрепить проектор на миниатюрном штативе, входящем в комплект поставки. Также в комплекте поставки есть чехол с двумя жесткими стенками, куда с трудом втискивается проектор и ничего больше не влезает.

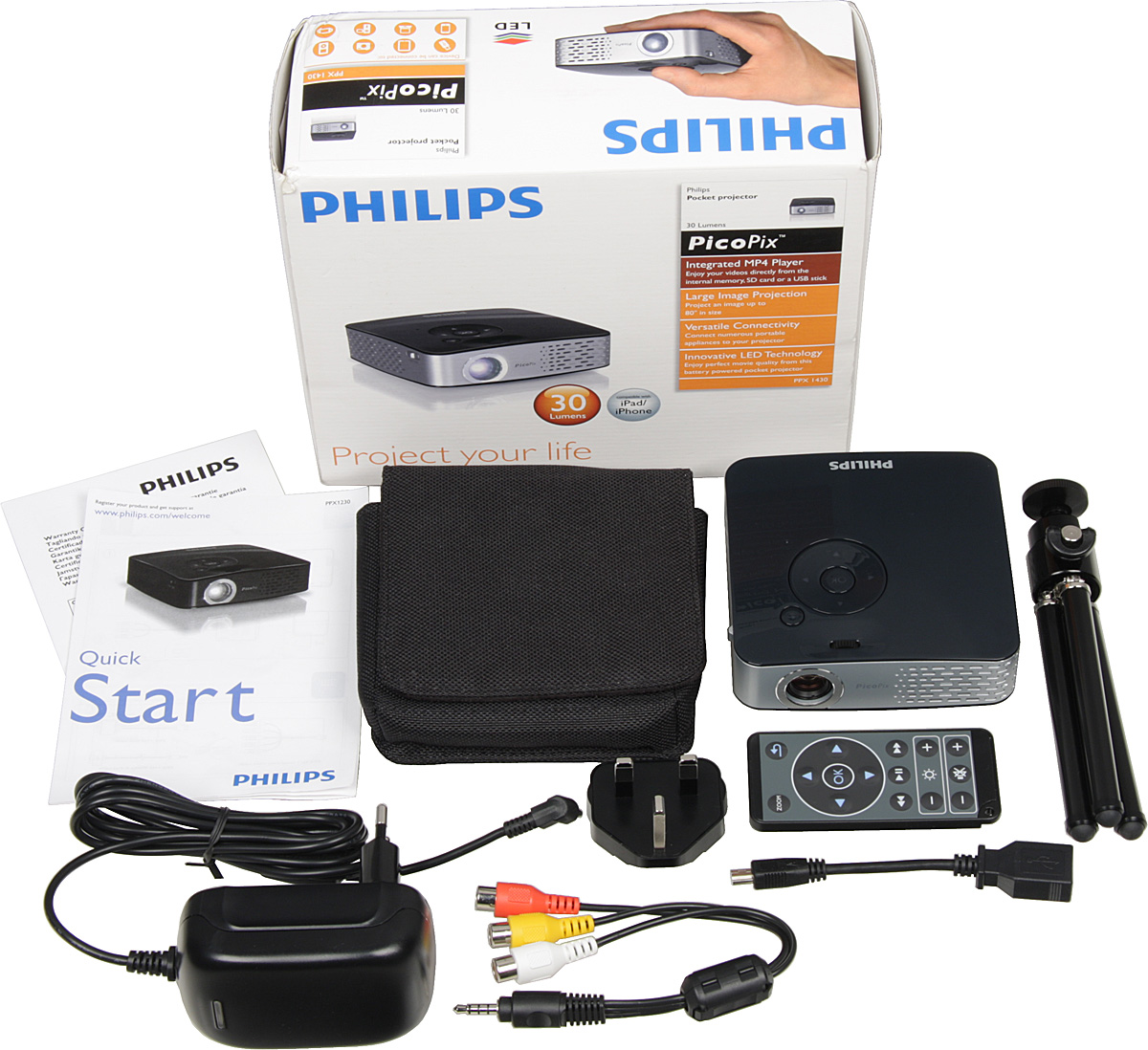

LCoS-проектор Philips PPX1430, комплект поставки

Пульт

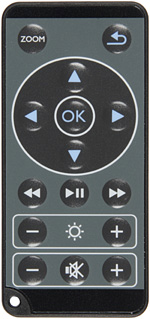

LCoS-проектор Philips PPX1430, пульт ДУ

Пульт маленький с минимумом кнопок. Обозначения кнопок крупные и контрастные, но пользоваться таким пультом все равно неудобно. Зато маленький. Направлять пульт нужно примерно в сторону окошка ИК-приемника, по отражению с экрана пульт не работает.

Коммутация

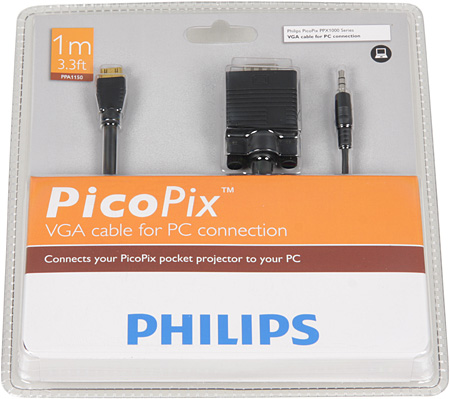

В компании Philips видимо решили подзаработать на продаже аксессуаров, поэтому ввод качественного видеосигнала осуществляется через проприетарный малогабаритный разъем, а в комплекте поставки нет ни одного переходника на этот разъем. Но нам повезло, вместе с проектором нам достался кабель-переходник с этого разъема на штекер mini D-sub 15 pin и штекер миниджек 3,5 мм, который позволяет подключать проектор к компьютеру с VGA-видеовыходом и аудиовыходом в виде обычного гнезда 3,5 мм.

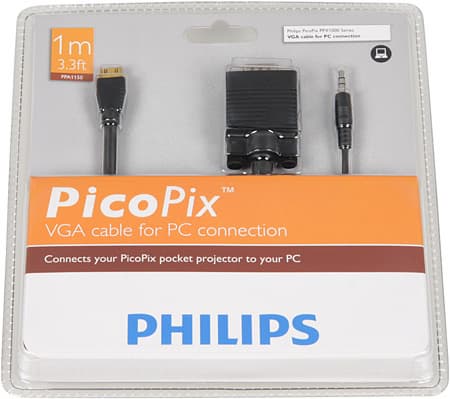

LCoS-проектор Philips PPX1430, кабель-переходник

Кроме этого кабеля в качестве дополнительных аксессуаров заявлены переходники для подключения к источнику компонентного видеосигнала (и стереофонического аудиосигнала), а также для подключения к «яблочной» технике — к iPod и iPhone. Без дополнительных трат проектор можно подключить к источнику композитного видеосигнала и стереофонического аудиосигнала, так как переходник для четырехконтактного гнезда миниджек 3,5 мм (на обычные гнезда RCA) в комплекте все же имеется, как и USB-переходник со штекера типа mini-B на гнездо типа A. К USB-порту можно подключать USB-накопители. Поддерживается, видимо, только FAT(32). Питания на порте хватает для работы типичного USB HDD с диском 2,5 дюйма. При подключении картовода проектор распознает все вставленные карты памяти одновременно, выводя их в браузере в виде отдельных корневых папок. Проектор можно напрямую подключить к компьютеру по USB, при этом проекция автоматически выключится, а с компьютера будет доступна встроенная в проектор память и карта SD, если она находится в картоводе проектора. Проектор комплектуется внешним блоком питания, который можно использовать для работы и для зарядки встроенной АКБ. Последняя по данным производителя заряжается за 3 часа, и уже по нашим данным обеспечивает непрерывную работу в ярком режиме в течение 1 ч 44 мин.

Меню и локализация

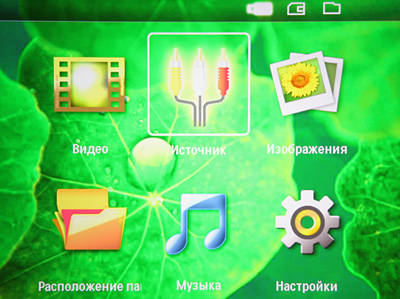

В меню используется ровный и достаточно крупный шрифт без засечек. При включении проектора выводится заглавная страница с подписанными иконками, откуда можно запустить браузеры с ограничением на файлы определенного типа или без ограничения, переключиться на внешний источник сигнала (А/В-вход имеет преимущество перед VGA/компонентным) или перейти в меню с настройками.

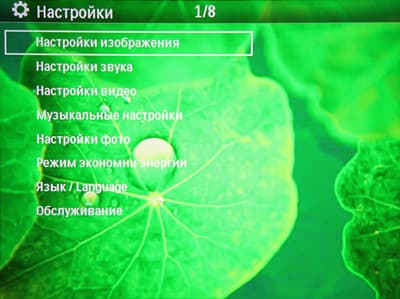

LCoS-проектор Philips PPX1430, меню

LCoS-проектор Philips PPX1430, меню

Настройки изображения можно вызывать и непосредственно при работе — сначала вызвав кнопками пульта ползунок с яркостью, затем стрелками вверх и вниз выбрав нужную настройку (контрастность, насыщенность или громкость). Есть русская версия экранного меню. Перевод на русский язык в целом адекватный. При работе с USB-накопителями или SD-картами кириллица в названиях файлов и папок отображается корректно. Теги из аудиофайлов частично отображаются (в браузере), русские должны быть в кодировке Unicode (UTF-8). На встроенную память записано руководство пользователя, также русскую версию руководства можно скачать с русского сайта компании в виде PDF-файла. Оттуда же можно скачать последнее обновление микропрограммы. На момент тестирования там была версия 2.1, до которой мы проектор благополучно и обновили.

Управление проекцией

Фокусное расстояние фиксированное и не меняется. Фокусировка изображения на экране производится вращением ребристого колесика. Проекция направлена строго вперед, так что центр области проекции практически находится на оси объектива. Такая прямолинейность не всегда удобна. Нет никаких режимов трансформации, проектор просто выводит картинку на всю область проекции. Переворота и отражения проекции тоже нет.

Настройка изображения

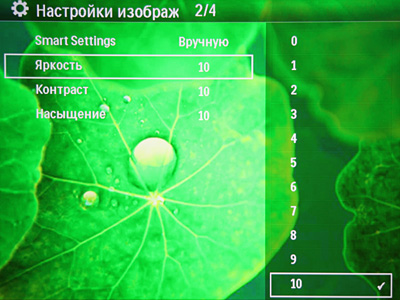

В проекторе есть несколько предустановленных профилей с фиксированными значениями настроек изображения и один пользовательский профиль, в котором можно настраивать яркость, контрастность и насыщенность.

LCoS-проектор Philips PPX1430, меню

Измерение яркостных характеристик

Измерение светового потока, контрастности и равномерности освещения проводились по методике ANSI подробно описанной тут.

Результаты измерений для проектора Philips PPX1430:

РежимСветовой поток
Высокой яркости 19 лм
Экономичный 12 лм
Равномерность
+17%, −25%
Контрастность
88:1

Максимальный световой поток меньше заявленных 30 лм. В полной темноте такой яркости хватает для проекции на экран шириной где-то до 0,5 м, в едва освещенном помещении лучше и не пытаться проецировать больше чем на лист А4. Равномерность освещенности белого поля приемлемая. Контрастность невысокая. Также мы измерили контрастность, измеряя освещенность в центре экрана для белого и черного поля, т.н. контрастность full on/full off.

Режим Контрастность full on/full off
Высокой яркости 272:1
Экономичный 284:1

Контрастность ниже заявленных 400:1. Впрочем, так как световой поток невысокий, соответственно и уровень черного низкий, и как следствие черный цвет воспринимается довольно глубоким.

Проектор мы не разбирали, но результаты тестов позволяют предположить следующий принцип формирования полноцветного изображения. В проекторе используется одна жидкокристаллическая матрица на отражающей подложке (LCoS), которая последовательно освещается светодиодными источниками красного, зеленого и синего цветов. В течение импульса каждая ячейка матрицы пропускает (вернее, она только поляризует, а пропускает/не пропускает поляризатор) свет определенный интервал времени, чем он длиннее, чем выше воспринимаемая интенсивность цветовой компоненты соответствующего пикселя изображения. Глаз человека выполняет интегрирующую функцию, на основе импульсов трех цветов формируя результирующий цвет пикселя. Принцип работы в чем-то похож на технологию DLP. Для иллюстрации приведем зависимость яркости от времени для белого цвета и чистых основных цветов, а также для серого и темных оттенков цветов:

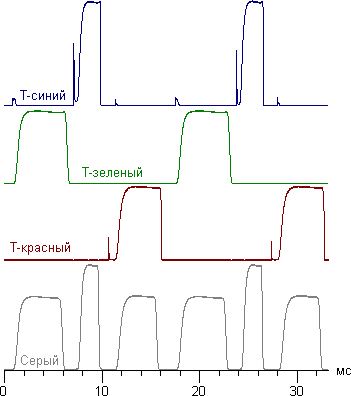

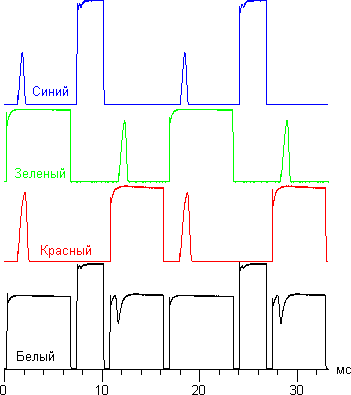

LCoS-проектор Philips PPX1430, зависимость яркости от времени

LCoS-проектор Philips PPX1430, зависимость яркости от времени
Для наглядности все графики яркости, кроме нижних, смещены вверх и выровнены по импульсам красного, зеленого и синего цветов.

Видно, что уменьшение интенсивности достигается уменьшением длительности пропускания. Также можно заметить, что для ускорения переключения используется адаптивный разгон матрицы — для ярких цветов он включен, для темных выключен. Например, время отклика для яркого зеленого цвета равно 0,23 мс на включение и 0,02 мс на выключение, а для темно-зеленого — 0,70 мс и 0,28 мс соответственно. (Заметим, что на полученные значения времен отклика, особенно на время выключения в случае ярких цветов, может влиять и модуляция источников света.)

Анализ зависимостей яркости от времени показал, что частота чередования цветов составляет 60 Гц (при входном сигнале с 60 Гц вертикальной частоты). Это довольно низкая частота (соответствует односкоростному светофильтру), эффект радуги очень выражен, мало того, артефакты видны даже без движения глаз — яркие объекты в движении расслаиваются на составляющие их основные цвета.

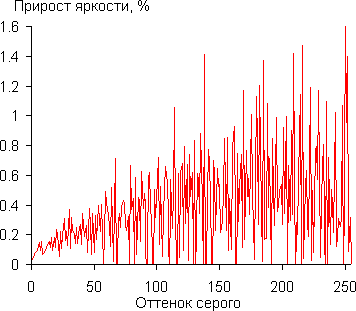

Для оценки характера роста яркости на шкале серого мы измерили яркость 256 оттенков серого (от 0, 0, 0 до 255, 255, 255) при Яркость = 6 и Контраст = 5. Заметим, что настройка Яркость регулирует уровень черного, а настройка Контраст — уровень белого. Шаг регулировки большой, поэтому при диапазоне оттенков 0—255 имеется или небольшой завал в светах, или яркость белого чуть ниже максимально возможной яркости. График ниже показывает прирост (не абсолютное значение!) яркости между соседними полутонами:

LCoS-проектор Philips PPX1430, гамма-кривые

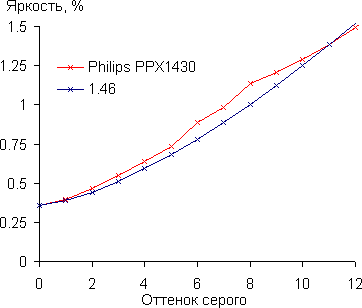

Рост прироста яркости прослеживается, но разброс в приросте большой. При указанных значениях настроек в тенях различаются все оттенки:

LCoS-проектор Philips PPX1430, гамма-кривые

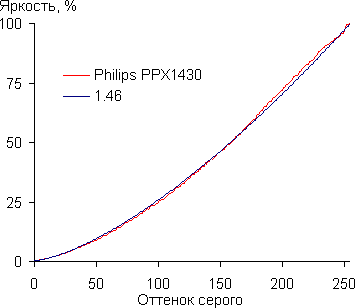

Аппроксимация полученной гамма-кривой дала показатель 1,46, что меньше стандартного значения 2,2, при этом аппроксимирующая показательная функция немного отклоняется от реальной гамма-кривой:

LCoS-проектор Philips PPX1430, гамма-кривые

Звуковые характеристики и потребление электроэнергии

Внимание! Приведенные значения уровня звукового давления от системы охлаждения получены по нашей методике и их нельзя напрямую сравнивать с паспортными данными проектора.

Режим Уровень шума, дБА Субъективная оценка Потребление электроэнергии, Вт
Высокой яркости 35,5 Тихо 11,5
Экономичный 35,5 Тихо 7,5

Проектор относительно тихий, хотя странно, что при уменьшении яркости режим охлаждения не меняется. Потребление мы измеряли на входе внешнего блока питания при полностью заряженной встроенной АКБ. Если проектор выключен, а батарея заряжается, то от сети потребляется 11 Вт.

Встроенные громкоговорители для своих размеров довольно громкие и звучат не так плохо, как можно было бы ожидать. Даже стереоэффект прослеживается. При подключении наушников встроенные громкоговорители отключаются. В наушниках звук громкий, но без запаса. Различаются средние и высокие частоты (низких маловато), искажений немного, в паузах шума не слышно.

Тестирование видеотракта

VGA-подключение

Тестирование в основном проводилось при разрешении VGA-сигнала в 800 на 600 пикселей и вертикальной частоте обновления в 60 Гц. Результат работы функции автоподстройки под параметры VGA-сигнала требует ручной коррекции положения, но ее нет, поэтому картинка была обрезана с двух сторон на пару пикселей, хотя вывод был один к одному, без интерполяции. Белое поле в центре имело заметный зеленоватый оттенок. Черное поля было равномерным по цветовому тону и по яркости. Геометрия хорошая, прогиб границ внутрь составляет пару миллиметров на 50 см ширины. В центре картинка слегка расфокусирована. Ширина цветной каймы на границах объектов, обусловленная наличием хроматических аберраций у объектива, в целом незначительная, и только в углах доходит до 1/3 пикселя. Граница между пикселями едва заметна. Тонкие цветные линии толщиной в один пиксель выводятся без потери цветовой четкости. Поддерживаются, видимо, только указанные в спецификациях разрешения, любое отклонение от них приводило к черному экрану со списком поддерживаемых режимов.

Работа с бытовым плеером

Работа с источниками композитного видеосигнала проверялась с использованием Blu-ray-плеера Sony BDP-S300. Четкость изображения несколько понижается из-за интерполяции к разрешению матрицы проектора. Слабые градации оттенков в тенях и на светлых участках изображения хорошо различаются (завал в тенях и светах после регулировки уровней настройками Яркость и Контраст не выходит за безопасные границы). Картинка выводится по полям.

Определение задержка вывода изображения

Задержка вывода изображения относительно ЭЛТ-монитора составила около 2,3 мс. Такую задержку ощутить невозможно.

Оценка качества цветопередачи

Для оценки качества цветопередачи использовали спектрофотометр X-Rite ColorMunki Design и комплект программ Argyll CMS (1.1.1).

Цветовой охват немного зависит от выбранного профиля, но всегда остается очень широким. Например, при Стандарт охват максимальный:

LCoS-проектор Philips PPX1430, цветовой охват

При Кино границы охвата чуть-чуть поджимаются к sRGB:

LCoS-проектор Philips PPX1430, цветовой охват

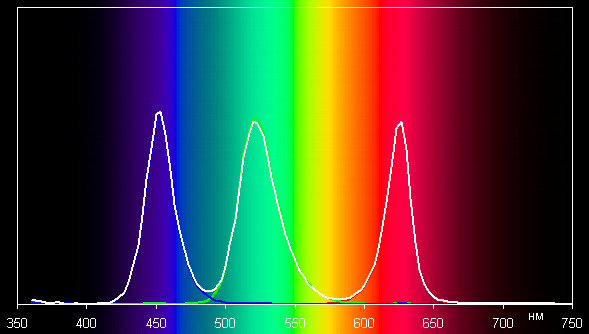

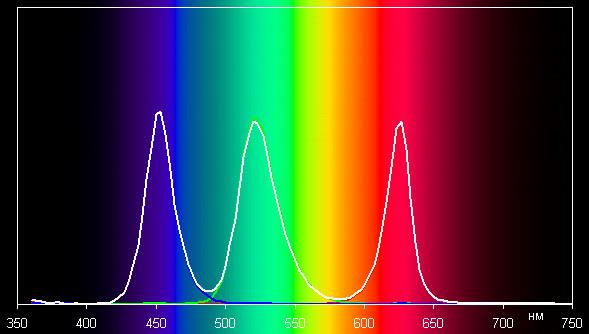

Цвета пересыщены и ненатуральные. Ниже приведены спектры для белого поля (белая линия), наложенные на спектры красного, зеленого и синего полей (линии соответствующих цветов) для профиля Стандарт:

LCoS-проектор Philips PPX1430, спектр без оптического фильтра

Видно, что компоненты хорошо разделены, и это приводит к очень широкому цветовому охвату. Графики ниже показывают цветовую температуру на различных участках шкалы серого и отклонение от спектра абсолютно черного тела (параметр ΔE) в случае пользовательских настроек и профилей Кино и Стандарт:

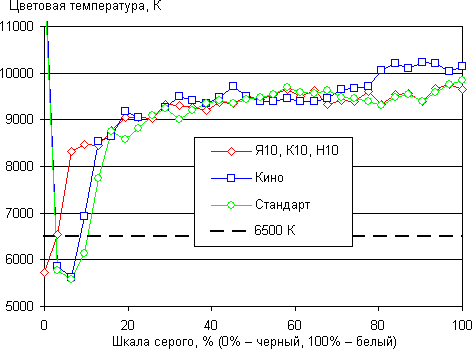

LCoS-проектор Philips PPX1430, цветовая температура

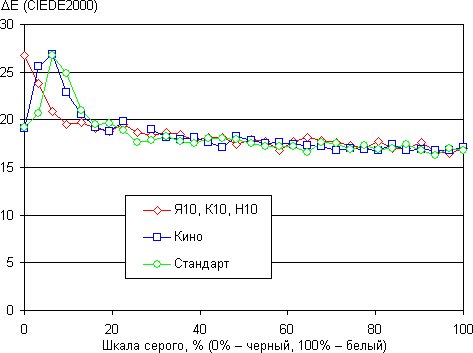

LCoS-проектор Philips PPX1430, дельта E

Близкий к черному диапазон можно не учитывать, так как в нем цветопередача не так важна, а погрешность измерения цветовых характеристик высокая. Цветовая температура очень высокая, как и отклонение от спектра абсолютно черного тела. Причина этому — заниженная яркость красного цвета. К сожалению, возможность ручной правки цветового баланса непредусмотрена.

Встроенный мультимедийный плеер

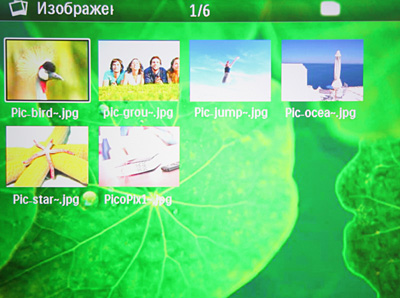

С USB-носителей и с SD-карт проектор умеет показывать картинки (JPG, GIF, BMP, несжатый TIF и PNG). Изображения можно просматривать в режиме слайд-шоу с заданным интервалом (2—20 c) и случайным эффектом перехода. Картинки отображаются вписанными до ближайших границ проекции с сохранением правильных пропорций. Есть увеличение со сдвигом увеличенной области.

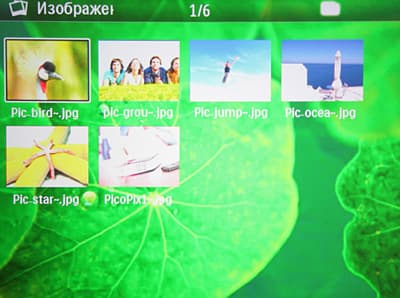

LCoS-проектор Philips PPX1430, меню

Из аудиофайлов воспроизводятся MP3, OGG и WMA с практически любыми сочетаниями частоты дискретизации и битрейта, не поддерживаются только 24-битные и сжатые без потерь WMA. Кроме них плеер проектора справился также с AAC-файлами и c аудиофайлами MPEG-1/2 Layer 2 (с расширением MPA). При проигрывании аудиофайлов проектор в обязательном порядке выключает проекцию, воспроизведение можно приостанавливать, и всё.

Заявленный список контейнеров и кодеков очень обширный, мы протестировали далеко не все их сочетания, ограничившись нашей подборкой из популярных типов видеофайлов. В итоге оказалось проще перечислить, что не воспроизводится. Это файлы WMV и OGM. Все остальное вплоть до разрешения Full HD с высоким потоком плеер сумел показать. Внешние субтитры не поддерживаются. Встроенные текстовые субтитры частично поддерживаются (хорошо в MKV и плохо — очень мелко выводятся — в AVI). Пропорции картинки сохраняются, но анаморфирование в MKV не обрабатывается. Переключения между аудиодорожками и субтитрами нет — всегда воспроизводятся только первые дорожки. При выводе изображения по экрану часто сверху вниз пробегает характерная волна рассинхронизации, видимо плеер не подстраивает частоту выводимых кадров под частоту обновления экрана. Работают быстрая перемотка вперед и назад, а также приостановка воспроизведения.

В проекторе есть встроенный браузер, который позволяет просматривать содержимое встроенной памяти, подключенных USB-носителей и вставленных карт SD. Между этими накопителями можно переключаться кнопкой возврата, находясь в главном меню. Папки и файлы можно копировать и удалять.

Выводы

Для продвинутых техноманьяков проектор Philips PPX1430 интересен как концепт устройства с необычным способом формирования изображения — «вечные» светодиодные источники света, ЖК на отражающей подложке, импульсный поочередный вывод цветов. Для обычных пользователей это устройство является, скорее, забавной игрушкой — кино посмотреть, и впечатление произвести, достав из кармана самодостаточную миниатюрную версию домашнего кинотеатра.

Достоинства:

  • Небольшие размеры и вес
  • Поддержка USB-носителей и SD-карт
  • Встроенная память в 2 Гбайта
  • Встроенный мультиформатный плеер
  • Штатив в комплекте

Недостатки:

  • Цветопередача отличается от стандартной
  • Нестандартный интерфейсный разъем
  • Отсутствие нужных переходников в комплекте
  • В экономичном режиме уровень шума не понижается
